Ремонт масляных обогревателей в Москве, отремонтировать масляный обогреватель по низкой цене

Масляные радиаторы – дешевые, экономичные и непритязательные в эксплуатации и обслуживании устройства. Достаточно соблюдать 2-3 правила из инструкции, чтобы обеспечить длительную эффективную работу. Тем не менее, эти обогреватели все же попадают к нам в мастерскую. МОССЕРВИС осуществляет ремонт масляных обогревателей на дому или в сервисе в Москве. Каждый центр укомплектован ремонтным и диагностическим оборудованием, паяльными станциями, у каждого мастера есть комплект оборудования для выезда к клиенту.

Что могло сломаться?

Устройство обогревателя включает корпус, переднюю панель, ТЭН, термостат, сетевой кабель, блок питания, индикаторы и датчик температуры. Любая часть системы может выйти из строя и быть подвергнута ремонту.

Мы ремонтируем масляные обогреватели со следующими поломками:

  • ТЭН вышел из строя;
  • предохранитель перегорел;
  • сработала защита от перегрева;
  • вытекло масло;
  • сломался термостат;
  • возникли неполадки в работе блока управления.

Повлиять на работоспособность масляного обогревателя могут накрывание его тканью, установка рядом с оконным проемом, падения, включение в неисправные розетки, хранение в помещении с высокой влажностью, появление пробоины, разгерметизация стыков. Не стоит во время эксплуатации устройства нарушать его вертикальное положение, качать и ставить на неровную влажную поверхность. Металлический корпус радиатора должен быть обследован на предмет протечки, а обнаруженное отверстие заварено или запаяно.

В сервисном центре МОССЕРВИС ремонтируют устройства по доступной цене для Москвы, после чего агрегат может работать еще несколько лет (на комплектующие и работы предоставляется гарантия). Стоимость ремонта техники значительно ниже покупки новой. Цена ремонта уточняется после бесплатной диагностики и обсуждается с заказчиком. Чтобы заказать выезд мастера или услугу по доставке техники в сервис, позвоните по нашим телефонам в Москве, либо мы сразу ждем вас в мастерской.

Ремонт радиаторов охлаждения масла в Санкт-Петербурге и Лен.

обл.





Стоимость ремонта радиаторов
Промывка радиатора (снаружи) бесплатно
Диагностика (проверка, опресовка) радиатора бесплатно
алюминиевых от 1 000 руб
ремонт со вскрытием обоих бочкова от 9 000 руб
Изготовление бочка из алюминия от 9 000 руб
ремонт со вскрытием бочков и изготовление одного из них от 10 000 руб



Также можем отремонтировать радиаторы на следующей спецтехнике:

На автокране На комбаине На экскаваторе

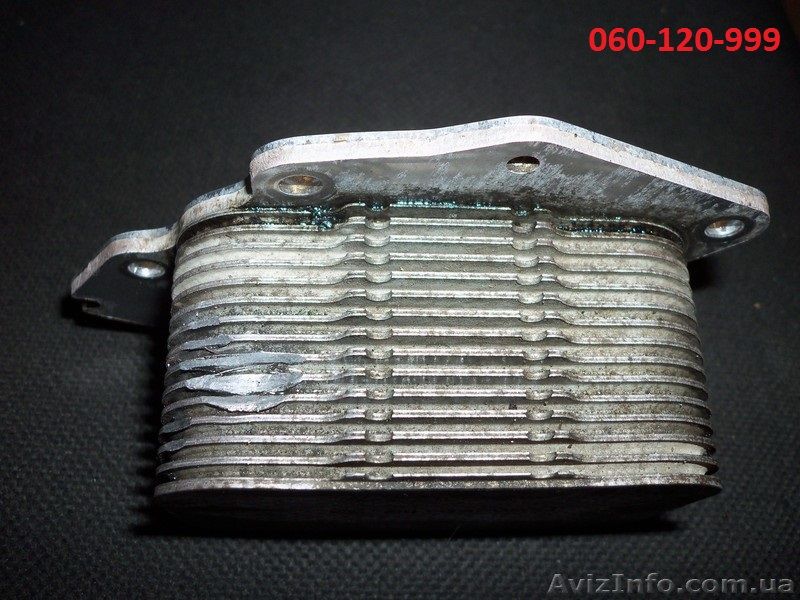

Масляные радиаторы высокого давления нередко используются в автомобильной технике.

Данный элемент способствует снижению температуры масла в двигателе, предотвращая перегрев силовой установки. При этом использующаяся в моторе смазка остается нетронутой и продолжает выполнять свои функции.

Как и любой элемент техники, масляный радиатор подвержен различного рода повреждениям и неисправностям. Это могут быть механические проблемы, естественный износ элементов, протечки и прочие дефекты.

Заказ ремонта

Отремонтировать радиаторы вы можете в нашей компании. Мы имеем большой опыт восстановления работоспособности данных элементов. Диагностика неисправностей и последующий ремонт выполняется специалистами высокой квалификации.

Восстановление целостности сердцевины (сот) радиатора происходит благодаря методу пайки. Мастера устраняют имеющиеся дефекты и пробои. Помимо этого, может выполняться чистка сот, а также ремонт бачка.

Ниже представлены некоторые примеры наших работ по ремонту радиаторов:

Когда ремонт невозможен

Если радиатор оказывается сильно поврежденным и не подлежащим ремонту, выходом из положения станет замена агрегата. Приобрести новый радиатор вы можете в нашей компании. Мы предлагаем отличную продукцию из меди и алюминия по демократичным ценам. Наши мастера также занимаются изготовлением радиаторов на заказ. Мы создадим нужный вам масляный агрегат, подходящий под конкретную модель техники. Вы также можете заказать изготовление алюминиевого бачка.

Вариант с ремонтом обойдется вам дешевле. Однако, если радиатор приходится менять, закажите его в нашей компании. Мы предлагаем продукцию достойного качества по выгодной для рынка стоимости.

Своевременный ремонт

При выполнении ремонта большое значение имеет фактор своевременности. В случае обнаружения проблем в работе масляного радиатора обращайтесь к нам. Многих проблем можно избежать, выполнив ремонт сразу. Если у вас возникли подозрения относительно работоспособности радиатора, пройдите диагностику.

Следите за исправностью своей техники, и она сможет прослужить долгое время. При необходимости обращайтесь за помощью к специалистам нашей компании.





Мы можем предложить следующие виды услуг по ремонту радиаторов для грузовых авто:

— Пропайка основания радиатора
— Чистка радиатора
— Ремонт радиатора в Санкт-Петербурге;
— Ремонт масляного радиатора;
— Ремонт радиатора отопителя (печки)
— Ремонт радиатора в СПб
— Ремонт радиатора охлаждения в СПб
— Ремонт радиатора интеркулера;
— Ремонт радиатора кондиционера;

— Ремонт интеркулера СПб
— Замена сот радиатора.
— Замена бачка радиатора;
— Изготовление бачка радиатора
— Изготовление радиатора;

Ремонт масляных радиаторов в Санкт-Петербурге

Мелкий
  • Ремонт до 3х мелких отверстий
  • Одна точка крепежа
  • Сварка шва 15 см
  • Один патрубок (заливная горловина)
  • В общей сумме не более 3х мест пайки
  • Покраска мест ремонта
  • Диагностика и проверка радиатора до и после ремонта
  • Ремонт до 2х отверстий
  • Одна точка крепежа
  • Сварка шва 10 см
  • В общей сумме не более 2х мест ремонта
  • Диагностика и проверка радиатора до и после ремонта
Средний
  • Ремонт от 4 до 20 отверстий
  • Глушение трубок до 10 шт (1 трубка = 2 места ремонта)
  • Перепайка крепежа
  • Сварка швов до 50 см
  • Ремонт патрубков, горловин и мест под датчики
  • В общей сумме не более 20 мест ремонта ( дополнительный ремонт по согласованию)
  • Покраска мест ремонта
  • Диагностика и проверка радиатора до и после ремонта
  • Ремонт от 3 до 15 отверстий
  • Глушение трубок до 8 шт ( 1 трубка = 2 места ремонта)
  • Установка крепежа
  • Сварка швов до 40 см
  • Ремонт патрубков, горловин и мест под датчики
  • В общей сумме не более 20 мест ремонта ( дополнительный ремонт по согласованию)
  • Диагностика и проверка радиатора до и после ремонта
Капитальный
  • Разборка-сборка радиатора
  • Чистка
  • Устранение всех утечек
  • Покраска мест ремонта
  • Диагностика и проверка радиатора до и после ремонта
  • Разборка-сборка радиатора
  • Чистка
  • Устранение всех утечек
  • Диагностика и проверка радиатора до и после ремонта

Ремонт радиаторов спецтехники, тракторов, погрузчиков

Автосервис Авторемпласт занимается восстановлением систем охлаждения современных транспортных средств любого назначения. Огромный накопленный за долгие годы опыт позволяет нам выполнять работы по ремонту радиаторов охлаждения, интеркулеров, масляных радиаторов, а также по наружной и внутренней чистке радиаторов (в том числе с разборкой). Выполняем ремонт любой степени сложности в кратчайшие сроки. Компаниям, имеющим автопарк специальной техники мы отдельно предлагаем профессиональный ремонт радиаторов и любых теплообменников такой техники, как трактора, бульдозеры, экскаваторы, погрузчики и т.д.

Имея оборудование для сварки алюминия в среде аргона, мы производим ремонт пластиковых ненадежных накладок (бачков) радиаторов путем их полной замены на алюминиевые аналоги, которые мы можем изготовить в размер дефектных. Таким образом вам не придется тратить большие суммы денег на приобретение дорогостоящих радиаторов (чаще всего импортных), ваша спецтехника не будет простаивать, а будет приносить доход.

Проблемы протечек тонких радиаторных трубочек также устранимы. Специальное оборудование для порошкового напыления металла позволяет загерметизировать трубки в местах, где невозможно справиться аргонодуговой сваркой.

Если в вашем автопарке спецтехники появился простаивающий трактор, погрузчик или автокран из-за протечки радиатора охлаждения, обращайтесь в нашу мастерскую. Мы решим любые проблемы.

Ниже представлены фотографии работ, выполненных нашим автосервисом.

Замена бачков радиатора погрузчика на алюминиевые

Замена бачка радиатора дизельной электростанции

Очередная замена банки радиатора погрузчика

Ремонт масляного радиатора погрузчика методом напыления металла

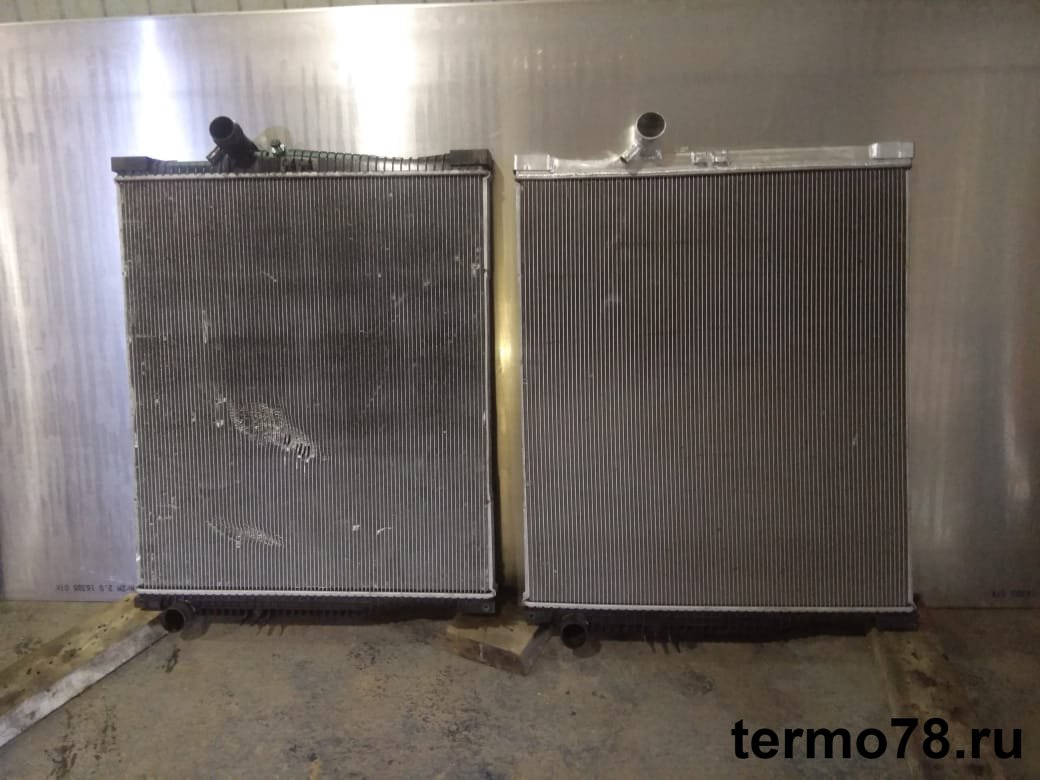

Установка алюминиевого бачка на радиатор погрузчика

До:

После:

Ремонт радиатора охлаждения трактора

Трещина у основания горловины металлического бачка радиатора трактора неизвестной нам марки:

Трещина успешно заварена:

Установки алюминиевого бачка на радиатор ДГУ (передвижная электростанция)

Старая пластиковая банка:

Новая алюминиевая банка намного надежней:

Ремонт радиатора экскаватора Кавасаки

Результат ремонта напылением металла (Димет):

Замена боковины моторадиатора

Ремонт радиатора передвижной электростанции методом напыления металла

Ремонт трубок радиатора фанкойла

До ремонта:

После пропайки:

Ремонт радиатора сушки (для парикмахерской) методом напыления металла

До ремонта:

После ремонта:

Чистка 5-секционного радиатора экскаватора Катерпиллер

Радиатор вскрыт:

Чистка:

Радиатор заварен:

Пайка патрубка радиатора трактора МТЗ-82

До ремонта:

Патрубок припаян:

Ремонт радиатора сушки для ванной комнаты

Протечки в местах стыковки трубок:

Ремонт произведен напылением металла:

Ремонт масляного радиатора грузоподъемного крана

Результат ремонта:

Ремонт пластикового бачка радиатора погрузчика

До:

После:

Радиатор трактора — ремонт сот напылением металла

До:

После:

Ремонт трубок испарителя с применением аргонодуговой сварки

Как починить масляный радиатор волна.

Ремонт масляных радиаторов

Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.

Бытовые маслонаполненные обогревательные электроприборы: слева – плоский, справа – ребристый.

Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.


Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

  • прибор должен быть выключен из розетки;
  • обогреватель должен быть остужен до комнатной температуры;
  • оснащение прибора самодельными комплектующими запрещено;
  • следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
  • замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.

Протечка масла

Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.


Плоские масляные электроотопители отечественного производства с радиаторами из стали

Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.


Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.


Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки. Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя. Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

Отсутствие нагрева

Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.


Место размещения крепления винтов блока управления к корпусу

Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.


Последовательность демонтажа блока управления с корпуса масляного обогревателя

Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

По окончании визуального осмотра приступают к «прозвонке» комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.


Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа
Замена трубчатого нагревателя

ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.


Предохранители ТЭНа: слева – по температуре, справа – по току

Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе. Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену. В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.


Трубчатый электронагреватель резьбового способа установки в отопительный агрегат

При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

Неисправность регулятора температуры

Тестирование этого узла выполняется следующим образом:

  • прозванивают участок цепи от вилки до терморегулятора;
  • регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
  • во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.

Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

Выход из строя биметаллической пластины

Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.


Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

Отсутствие отключения обогревателя при опрокидывании

Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.


Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше — заменить новым, установка которого не представляет труда.

Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

Заключение

Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

Основная суть статьи

  1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
  2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
  3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
  4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
  5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

Масляные обогреватели не часто выходят из строя, поскольку они являются надежными классическими приборами. Но бывают случаи, когда нужно сделать оперативный ремонт масляного обогревателя своими руками.

Возникновение поломки масляного радиатора, как правило, сопровождается появлением посторонних звуков внутри корпуса. Также может появиться незначительная течь масла или сработает защита, и обогреватель попросту отключится.

Первое, что нужно сделать – отсоединить его от электропитания. Если есть возможность, нужно отнести его в ремонт в сервисный центр, но это не всегда возможно. Поэтому, нужно попробовать отремонтировать его своими руками.

На первый взгляд, отремонтировать в домашних условиях невозможно. Но как показывает практика, в 60% случаев поломку можно устранить собственноручно. Для этого нужно тщательно разобраться о причине поломки.

При осуществлении ремонта масляного обогревателя, необходимо соблюдать все меры безопасности и следовать инструкциям и правилам эксплуатации прибора. Нарушения любого из пунктов может привести к получению травмы.

Ремонт масляных обогревателей и основные виды их поломок

Процесс ремонта масляного обогревателя зависит от вида поломки или возникновения неисправности.

Существует три самых распространенных направления в отклонении в работе обогревателя:

  • Возникновения свистящих, резких звуков внутри обогревателя.
  • Повреждения биметаллических пластинок.
  • Выход из строя ТЭНа.
  • Отклонения в работе электрической части.

Возникновение свиста может обозначать отсутствие нужного уровня масла внутри обогревателя. В этом случае необходимо тщательно пересмотреть обогреватель со всех сторон на наличие повреждений. Также причиной свиста часто становится неправильно установленный прибор. При частом перемещении масляного обогревателя с места на место или наклонении при транспортировке, могут образоваться воздушные пробки внутри.

Масляные приборы для обогрева не любят резкого и длительного положения в наклонном состоянии, потому желательно транспортировать его вертикально.

Но если уж так случилось, делать ничего не нужно, просто необходимо поставить прибор в помещение и дать ему устоятся около часа, чтобы масло приняло рабочий режим. Затем прибор можно эксплуатировать.

Повреждения биметаллических пластинок. При разборке обогревателя можно обнаружить повреждение биметаллических пластинок. Они находятся на ручке регулятора температур. Чтобы отремонтировать эту конструктивную часть масляного обогревателя, нужно поставить ручку регулятора температур в положение минимального обогрева. Затем поочередно снимаются винты, крепежная гайка, рамка, пружина и снимается биметаллическая пластина.

Она не ремонтируется, а заменяется новой. Эта часть регулятора чаще всего изнашивается при длительном периоде эксплуатации. Чтобы заменить полностью пластину биметалла, нужно снять стержень датчика и магнит. Собирается терморегулятор в обратном порядке и устанавливается на место.

Выход из строя ТЭНа. Тэн – один из конструктивных элементов, который заменить труднее всего, поскольку он может быть как встроенный, так и съемный. Как отремонтировать масляный обогреватель в этом случае? Если тэн съемный, можно сделать это в домашних условиях, сняв крепежные болты и отсоединив его от проводов питания. Если же тэн встроенный – нужно вести обогреватель в сервисный центр.

Отклонения в работе электрической части. Причиной неисправности обогревателя может быть отсутствие контакта из-за окисления. Чтобы проверить это, нужно снять обогреватель с основания и открутить крепежные винты. Используя отвертку, необходимо убрать упор и примыкающие шайбы. Затем снимается якорь, под которым и располагаются контакты. Если видны признаки окислительного процесса, нужно снять провода, зачистить их, а контакты протереть спиртом. После проведения ремонта, нужно собрать все в исходное положение и проверить работоспособность прибора.

Ремонт корпуса масляных обогревателей

Пробоины в корпусе возникают в результате коррозии стенок обогревателя или в случае механического повреждения снаружи. Эта поломка будет видна визуально. Прибор эксплуатировать в таком состоянии не допускается. Тем, кто решиться взяться за ремонт обогревателя своими руками, следует извлечь из прибора все масло и промыть бак изнутри спиртом. Для ремонта бака следует применять оборудование для ремонта холодильников, а в качестве паяльного вещества нужно выбрать медно-фосфорный, латунный или серебряный припой.

Перед пайкой корпуса, нужно обязательно зачистить поврежденное место, покрыть антикоррозийной жидкостью, а после ее высыхания обезжирить поверхность спиртом. Следующим шагом будет сама пайка. Для этого припой прикладывают к месту повреждения и разогревают горелкой по принципу герметической пайки холодильного оборудования.

Нужно помнить, что синтетическое масло не сочетается с минеральным типом. Не следует смешивать разносортные масла. Потому, если вы не уверены, какой тип масла был залит, лучше всего масло заменить полностью. Если же известен тип масла, согласно паспортным данным, его просто нужно долить.

После полного ремонта масляного обогревателя, необходимо залить масло внутрь на 90% емкости, оставляя место в 10% под воздушную подушку (при нагревании, масло имеет свойство расширяться, а воздух будет способствовать этому процессу). При отсутствии воздушной подушки внутри корпуса, от повышенного давления может произойти его разрыв.

Когда корпус отремонтирован, нужно проверить его на герметичность. Если масло не течет даже при полном запуске обогревателя, значит, ремонт произведен правильно.

Масляные обогреватели массово используются дачниками для обогрева помещений зимой. Они эффективны и не сжигают кислорода, но опасность в том, что их корпус сильно нагревается. При неправильной эксплуатации может возникнуть ряд проблем, которые трудно устранять.

Ремонт масляного обогревателя — видео

Всем привет!

Вот, скоро наступит зима и люди стали задумываться об обогреве своих жилищ в холодные дни. И, как следствие, буквально «завалили» меня всевозможными обогревателями , которые прошлый зимний сезон работали исправно, а перед началом нынешней зимы, вдруг, перестали функционировать. Починить электрические отопительные приборы, бывает, совсем не сложно. В частности, речь в данной статье пойдёт о масляных обогревателях .

Итак, как же всё-таки произвести
ремонт масляного радиатора своими руками ? Давайте разберём эту тему на конкретном примере.
Вот, буквально на днях, поступил в ремонт электрический , типа «радиатор», с такой неисправностью:
При включении в сеть, индикатор на передней панели
масляного радиатора загорался, но никакого тепла от данного прибора не поступало.

Чтобы узнать, в чём дело, нужно, естественно, его разобрать. Как снять переднюю панель на обогревателе , показано на фото сверху: нужно выкрутить один болт под заглушкой вверху и ещё два шурупчика, которые находятся внизу радиатора .
После снятия передней панели масляного радиатора отопления, перед нами предстаёт вот такая картина:

Итак, с самого начала, нужно «прозвонить» шнур питания на отсутствие обрыва или короткого замыкания (КЗ). В нашем случае, так как индикатор на передней панели светился, можно сделать вывод, что шнур питания находится в рабочем состоянии, но случаи бывают разные и, поэтому, такая проверка не повредит.

Дальше пойдём по цепи: проверяем переключатели и тепловое реле. Переключатели во включенном положении должны «звониться», а в выключенном, соответственно, нет. Тепловое реле также должно «звониться», если установлено на какую-нибудь температуру. Вообще, в большинстве подобных радиаторов отопления, данное реле отключается, когда сам обогреватель достигает определённой температуры (этим же реле и регулируется нужная температура) и, поэтому, в холодном состоянии, это реле «звониться» должно всегда. Но бывают реле, которые могут полностью отключать питание на ТЭНы и, чтобы «прозвонить» такое реле, нужно установить его на определённую температуру.

Далее проверяем защитный выключатель. Данный выключатель, когда обогреватель находится в вертикальном положении (в обычном положении обогревателя, т.е. ножками (колёсиками) на полу), должен пропускать питание (звониться), а когда радиатор, например, переворачивают, то гирька, своим весом, отключает питание этим выключателем. Эта защита сделана для того, чтобы, когда, в перевёрнутом состоянии радиатора, масло стекает и не покрывает полностью ТЭНы, они отключаются.

После этого проверяем термостаты (термопредохранители). Термостат – это устройство, рассчитанное на определённую температуру и, если температура превысит значение, на которое рассчитан термостат, он отключится или «сгорит». Такие устройства ставятся во многих электронных бытовых приборах (электрочайники, термопоты, микроволновые печи и т.д.) и очень часто выходят из строя. Короче, в рабочем состоянии эти термостаты должны пропускать ток (звониться).

Дальше переходим к проверке ТЭНов. ТЕНы должны иметь совсем небольшое сопротивление. Если сопротивление на них больше 1 кОма или они не «звонятся» вообще, то, можно сделать вывод, что они неисправны.
После проведения вышеизложенных мероприятий, в нашем масляном обогревателе был выявлен один неисправный термостат.

После его замены радиатор стал работать исправно.

Если у вас нет под рукой исправного термопредохранителя, а обогреватель нужно починить срочно, то можно просто его перемкнуть и установить на место. В нашем случае такое проделать можно, так как установлено два термостата и, при перегреве радиатора отопления, второй термостат «спасёт» нас от тяжёлых последствий. Но такое решение может быть только временным и при первой возможности второй термопредохранитель нужно обязательно установить!

Всё, теперь, после сборки радиатора, его можно включить и наслаждаться исходящим от него теплом.


В независимости от качества, рано или поздно, почти все электрические обогреватели стают плохо греть, не включаются или уже совсем не греют.
Самостоятельный ремонт электрического обогревателя не составляет больших трудностей, так как зачастую данный класс устройств не считается сложным прибором.
В быту люди используют большое разнообразие электрических электрообогревателей: электрические инфракрасные камины, конвекторы, тепловентиляторы и разнообразные масляные радиаторы. У всех подобных приборов в независимости от конструктивных особенностей, нагревающим элементом служит нихром.

Следует заметить что чем проще конструкция обогревателя тем дольше будет работать такой прибор, и кто муже легче будет разобраться в поломке и починить его.

Устройство

Для быстрого и эффективного ремонта, прежде всего, необходимо понимать как устроен обогреватель.
В независимости от разновидности таких устройств, все они имеют основные общие элементы.
Обогреватели оборудуются одно- или двух клавишными выключателями которыми можно выбирать один или два ТЭНа которые будут греть, а также лампочками индикации работы ТЭНа.
ТЭН может иметь не два контакта а три, с двумя разделенными греющими спиралями внутри.

Сразу после сетевого шнура с вилкой может стоять защитный термопредохранитель, который будет автоматически отключать обогреватель после перегрева, например если накрыть конвектор сверху полотенцем.
Также может присутствовать датчик наклона, который сработает, если например, конвектор упадет или перевернется.
Помимо термопредохранителя, также может быть и «автоматический выключатель» — предохранитель тока перегрузки, для других аварийных ситуаций.

схематическое устройство обогревателей

Диагностика и поиск неисправности обогревателя

Любая диагностика начинается с разборки обогревателя, но прежде чем разбирать, его необходимо отключить и вытянуть вилку с розетки.
Откручиваем винтики корпуса, скорее всего корпуса панели управления. Добравшись до соединительной управляющей панели с термостатом, терморегулятором и другими элементами, проверку начинаем с прозвонки сетевого шнура.
Дальше проверяем работу всех управляющих клавиш и тумблеров — прозванивая их тестером. Затем все последовательные цепи.

Терморегулятор проверяется тестером и он должен выдать на контактах нулевое сопротивление (КЗ) или близкое к нулевому, это будет говорить о исправности терморегулятора.

Помимо исправности самих элементов обогревателя, причина поломки может скриватся и в плохом и ненадежном контакте проводников, со временем, из за разности материалов они окисляются и отгнивают, так что в данном моменте тоже следует обратить внимание.
Затем проверяются защитные элементы: датчик положения и термопредохранитель.

Термопредохранитель прозванивают тестером, в исправном и холодном состояние на его контактах должно быть нулевое сопротивление (КЗ).
Таких термопредохранителей может быть несколько штук в одном корпусе и как правило чем больше корпус — тем больше в нем термопредохранителей.
Следует заметить что термопредохранитель может быть и рабочим (исправным) но из за сильной загрязненности фильтров и конвекционных отверстий они могут моментально срабатывать и отключать обогреватель.

Что же представляет из себя датчик положения , так это, в большынстве конструкций, какой то грузик который при наклоне или ронению обогревателя воздействует на мини выключатель который уже размыкает напряжение. Исправный датчик положения, в нормальном вертикальном положение обогревателя на своих контактах должен иметь нулевое сопротивление (КЗ).
Основным решающим моментом будет проверка нагревательных ТЭН ов. В больших обогревателях их как правило несколько, наиболее часто их два. И часто причиной недостаточного прогрева помещения есть выход из строя одного из ТЕНов.
В большинстве случаев ТЭН не подлежит ремонту и заменяется аналогичным.
Как проверить ТЭН? Сопротивление на его контактах может быть разным, в зависимости от конкретного устройства, но однозначно он должен прозваниватся. Примерные значения сопротивления могут быть в диапазоне 20 — 100 Ом.

Основные неисправности обогревателей

Обогреватель не включается.
Причин может быть несколько. Необходимо проверить розетку, вилку и электрический шнур. Затем разобрать и убедится в наличие сетевого напряжения внутри устройства, лучше всего использовать для этого контрольную лампочку на 40Вт.
Проверяется напряжение по последовательной цепи, термопредохранитель, термостат, термовыключатель, ТЭН
Проверку под напряжением следует проводить осторожно или использовать метод прозвонки на сопротивление (мультиметром) уже без напряжения.

Тепловентелятор включается но не греет.
Обогреватель дует воздух но при этом не греет его, такая ситуация явно указывает на неисправность ТЭНа, один из участков спирали может быть поврежден, необходимо внимательно осмотреть всю протяжность нихромного проводника, а также прозвонить тестером сам ТЭН, сопротивление должно быть где то в раене 70 Ом.
В случае видимого разрыва или отгорания нихромового проводника, его можно попытаться восстановить если немножко оттянуть оборванные проводники к центру и аккуратно скрутить с запасом их друг к другу, затем надежно вставить «соединение» обратно, но так чтоб оно не сместилось и не замкнуло в процессе работы случайно на соседние витки спирали.
Также причиной такой работы может быть термопредохранитель или биметаллические пластины терморегулятора. В холодном состояние они должны быть замкнути, иногда возникает необходимость их зачистки для улучшения надежности контакта. Исправные биметаллические пластины от тепла паяльника должны размыкаться.

Тепловентилятор греет но вентилятор не крутится (не дует).
Если лопасти исправны и нигде не подклинены, то вероятнее всего причина в двигатели.
Но все же сначала необходимо убедится в том что на двигатель поступает напряжение. Убедится в том что его вал легко и без усилий проворачивается.
Дальше двигатель можно проверить мультиметром, его контакты должны прозваниватся и показывать хоть каое то сопротивление.
При необходимости моторчик можно разобрать и осмотреть внутри, возможно сильное загрязнение. Прозвонить обмотки, почистить коллекторный узел и осмотреть надежность прилегания щеток. Возможно будет необходимо прокапать машинным маслом втулки движущей части двигателя.
При перегоранию обмоток двигатель необходимо заменить.

Обогреватель отключается (из за перегрева)
Причин может быть несколько. Например большая площадь обогрева и маломощный конвектор, в следствие постоянной работы перегревается корпус и внутренние элементы в том числе элементы защиты от перегрева которые отключают устройство.
В других случаях может быть причиной неправильная установка конветора. Необходимо организовать свободный приток поступающего воздуха к нижней части обогревателя и свободный отток горячего воздуха из верхней части конвектора, нечем не накрывать его и не создавать сопротивление выходу тепла с конвектора.

Масляный радиатор протекает.
Самостоятельный ремонт в таких случаях является задачей непростой и неблагодарной. Клеи и герметики в данном случае бесполезны.
Для герметизации пробоин необходимо слить масло, залить водой и с помощью инверторной сварки для тонких листов. Проварить пробоину, предварительно зачистив место от краски и коррозии.
При постоянном вытекание масла следует понимать что все же масло необходимо будет долить, так как для эффективной работы такого обогревателя необходимо наличие 90% объема масла от общей емкости масляного «бака», остальное пространство должен занимать воздух, он играет роль своеобразной подушки при розшырению масла при нагреве.

Многие поломки отопительных устройств можно устранить самостоятельно, что будет весьма дёшево.

Строение радиатора

Провести , который сломался, можно тогда, когда известно его строение. Оно является таким:

  1. Металлическая герметичная емкость в виде батареи или гармошки . В середине нее находится техническое масло. Оно заполняет 90% емкости. Остальную часть составляет воздух. Он необходим для компенсации расширения масла в результате нагрева. Если все внутреннее пространство радиатора было бы заполнено маслом, то емкость просто разорвало бы.
  2. ТЭН . Он находится в середине основной части радиатора. Его всегда монтируют внизу емкости. Он нагревает масло. Во время нагрева масло циркулирует по радиатору. Большинство производителей монтируют двойной ТЭН. Он имеет две спирали. ТЭН закреплен так, что все его контакты находятся на внешней стороне бака. Может быть встроенным или съемным.
  3. Термопредохранитель . Он размещается неподалеку от ТЭНа над нагревательным элементом. Задача предохранителя – измерять температуру масла и в случае, если она стала критической, или масло вытекло (тогда сильно нагревается корпус), отключить ТЭН. Он является вспомогательным элементом безопасности, поэтому очень редко вмешивается в работу аппарата. Бывает двух видов: биметаллическим и проволочным. Первый более надежный.
  4. . Его можно найти вверху обогревателя. Оно предназначено для регулирования нагрева радиатора. Основная часть этого элемента – биметаллическая пластина – находится в нагретом воздухе и реагирует на изменения его температуры. Над ним обычно имеются вентиляционные отверстия. Такие же есть внизу кожуха, который присоединен к основной металлической емкости.
  5. Два выключателя . Каждый из них соединен фазным, нулевым и заземляющим проводами, которые отходят от ТЭНа. К каждому из них подходит провод от теплового реле. Возле выключателей есть лампочка, которая при работе ТЭНа светится.

Разбор масляного радиатора

Всегда начинается с этой процедуры, ведь электрические элементы находятся под защитным кожухом , который прикреплен к одному торцу обогревателя. Причем производитель присоединил его так, что, кажется, будто он и корпус являются одним целым.

Читайте также: Масляный радиатор

Радиатор разбирают так:

  1. Снимают крышку наверху кожуха. На ней есть слова «не накрывать» или do not cover . Для снятия используют отвертку.
  2. Ставят радиатор на бок, снимают пружину.
  3. Слегка разгибают пластмассовую или металлическую накладку и снимают ее. Это делают аккуратно, без резких движений. Иначе накладка может сломаться.
  4. Аккуратно откладывают в сторону кожух. Его получится только развернуть и поставить на пол у основной части устройства, ведь закрепленное на нем термореле соединено с ТЭНом коротким проводом .

Основные поломки

  1. Перегорание, загрязнение контактов.
  2. Неисправность вилки.
  3. Выход из строя термопредохранителя.
  4. Деформация биметаллической пластины.
  5. Поломкаа ТЭНа.
  6. Выход из строя датчика падения или положения.
  7. Утечка масла.

Ликвидация наиболее простых поломок

Этими поломками являются окисление, ослабление контактов, выход из строя вилки .

После разбора радиатора нужно проверить каждый провод. Это делают с помощью мультиметра или тестера. Сначала проверяют исправность вилки. Для этого к одному ее концу прикладывают одну клемму тестера. Вторую клемму тестера нужно приложить к соединению термореле и провода, отходящего от вилки.

Иногда может быть дополнительное соединение на кабеле питания. Его делают сразу после входа кабеля в корпус. Далее от этого соединения отходят провода к термореле и ТЭНу. Вторую клемму тестера нужно прикладывать к каждому проводу в таком соединении. Проверяют оба выхода вилки.

Если тестер не дал сигнала при поочередном приложении второй клеммы тестера к концу входного фазного и нулевого провода, то неисправной является вилка. Ее нужно заменить.

После этого тестером проверяют все остальные провода. Одна его клемма всегда прикладывается к вилке. Другой касаются всех клемм. Последовательность проверки такова:

  • контакты термореле;
  • контакты термопредохранителя;
  • контакты регулятора работы ТЭНа;
  • контакты ТЭНа.

Во время проверки термореле должно находиться в таком положении, при котором ТЭН будет работать. Его выставляют на температуру, которая больше имеющейся.

Если при проверке выходного контакта термореле нет сигнала тестера, то возможно плох контакт или сломалось термореле, а точнее биметаллическая пластина . Сначала обращают внимание на контакт. Клемму провода вытягивают и проверяют. Если она является чистой, нет окислений или копоти, то она исправная, и проблема заключается в основании крепления клеммы или термореле. Если клемма имеет перечисленные недостатки, то ее нужно почистить. В крайнем случае её заменяют новой.

Визуально можно проверить все контакты. Если клеммы чисты, без повреждений, то проблема не в них. Некоторые из контактов могут быть ослабленными. Тогда их докручивают или более сплющивают основание, в которое вставляется клемма.

Читайте также: Ремонт масляных радиаторов

Ремонт термореле и термопредохранителя

Этот процесс заключается в замене биметаллической пластины или всего элемента. Биметаллическую пластину нужно заменять тогда, когда она сильно деформировалась, и любое положение колесика реле не замыкает контакт.

Биметаллическую пластину меняют так:

  1. Выставляют наименьшую температуру нагрева.
  2. Снимают ручку регулятора.
  3. Выкручивают гайки, демонтируют рамку.
  4. Снимают биметаллическую пластину, ставят на ее место новую.
  5. Собирают регулятор.
  6. Проверяют правильность работы пластины. Для этого нужно повернуть ручку регулятора, изменив положение пластины и выставив определенный уровень температуры . Далее нагревают пластину феном или вентиляторным обогревателем до выставленного уровня температуры. Если она выгибается и контакт разъединяется, тогда она установлена хорошо. В обратном случае замена является неправильной. Решать сложность нужно, ослабляя давление пластины на контакт, который соответствует наименьшей температуре нагрева.

Выставление пластины в нужное положение – длительный процесс. Проще купить новый терморегулятор.

Аналогичные действия выполняют со сломанным термопредохранителем.

Ликвидация утечки масла

Нарушение герметичности основной части радиатора и утечка масла является наиболее частой проблемой этих обогревателей. Масло может вытекать через случайную пробоину или стенку, которая проржавела. Если имеет место второй вариант, то лучше приобрести другой радиатор, поскольку коррозия может разрушить большую площадь, чем видно. Поэтому через некоторое время возле заваренного или запаянного места потечет масло .

Пробоины или малые дырочки, трещины можно:

  • запаять;
  • заварить.

Первого варианта следует избегать. Пайка не может обеспечить надежного соединения, и при постоянном нагревании/охлаждении, прочный контакт припоя и металла бака начнет превращаться в трещину. Поэтому пробоину лучше заварить.

Подготовка обогревателя к пайке или сварке является одинаковой:

  1. Спуск масла из бака.
  2. Очистка проблемного места от грязи и ржавчины. Это можно сделать наждачной бумагой.
  3. Наливание воды в бак. Это позволит избежать возможного возгорания (внутри было масло, и его остатки точно сохранились).
  4. Переворачивание радиатора в такое положение, при котором вода не будет вытекать из пробоины.

Масляный радиатор починить. Секреты самостоятельного ремонта масляных обогревателей. После его замены радиатор стал работать исправно

Установка масляного радиатора для обогрева в доме на даче или в гараже на данный момент является делом обыденным и необходимым. Ведь несмотря на все прелести научно технического прогресса, перебои с отоплением все же случаются. Такой агрегат можно собрать своими руками или приобрести заводскую модель, но в любом случае, рано или поздно все владельцы сталкиваются с необходимостью ремонта этих изделий. О возможных поломках и тонкостях сборки мы и будем говорить сейчас.

На фото — объемный самодельный агрегат.

Ремонт масляного обогревателя

Старшее поколение помнит, что раньше в сопроводительной документации ко всем электроприборам обязательно присутствовала подробная схема, благодаря которой можно было отремонтировать изделие своими руками.

Современная инструкция, как правило, не содержит таких пояснений. Но отчаиваться не стоит, масляный обогреватель не космический корабль и разобраться в нем вполне реально.

Распространенные поломки

Важно: не нужно пугаться, если масляный радиатор щелкает при нагреве или после отключения.
Когда разогревается или остывает техническое масло внутри агрегата, легкое потрескивание является нормой.
Плюс такие звуки может издавать термостат.
В некоторых случаях установка прибора на прочную, ровную поверхность снимает проблему.

  • Если датчики на управляющей панели электроприбора не подают признаков жизни, то в первую очередь нужно убедиться в исправности розетки . Большая нагрузка влечет за собой подгорание контактов. Следующим номером идет вилка, здесь причина аналогична. Убедившись, что с розеткой и вилкой порядок, нужно проверить механическую целостность самого провода, перетирание, заломы, передавливание;

  • Если индикаторы светятся, когда он есть, крутится, а тепла нет, нужно проверить работу термореле . Такие вещи зачастую не ремонтируются, цена на него небольшая и в продаже такие реле есть. Отвинтить пару креплений и пересоединить клеммы не составит большого труда;
  • В случае, когда агрегат нагревается нормально, но не отключается после нагрева, причину нужно искать в термостате . Как и в случае с термореле, термостат не ремонтируется, он сразу меняется на новый. Несмотря на то, что прибор как бы работает, затягивать с заменой термостата не стоит. ТЭНы, работая в режиме постоянной перегрузки, быстро перегорят, а это уже серьезно;
  • Если провода и автоматика в норме, нужно проверить исправность ТЭНов . «Пробитый» ТЭН можно заменить только в случае, когда предусмотрена возможность демонтажа. В недорогих моделях нагревательные элементы могут быть наглухо запаяны в корпус, здесь уже дешевле купить новый обогреватель;

Ремонт неисправностей

Совет: хотя схема устройства масляного радиатора относительно не сложная, если вы решили исправить агрегат своими руками, не стоит надеяться на память.
Все действия по разборке нужно фиксировать на бумаге или видео, дабы впоследствии вернуть все в исходное состояние.

Ремонт розетки, вилки или шнура предельно прост. Розетка или вилка раскручивается и в случае обнаружения нагара, все подгоревшие части снимаются и зачищаются наждаком. Шнур просто осматривается и «прозванивается» при помощи омметра.

Не стоит забывать о контактной группе внутри самого прибора. Сняв защитный кожух, внутренние контакты также следует осмотреть и сделать профилактику.

Бывает, что в якорь терморегулятора попадает мелкий мусор и также подгорают контакты. В этом случае нужно отсоединить данный узел, удалить причину засора и зачистив место замыкания, дополнительно протереть его спиртом.

При полной замене термостата, желательно сразу отрегулировать настройки. Это можно сделать, установив движение якоря в диапазоне 1,5 – 2,5 мм. Коль уж кожух был снят, нелишним будет сразу прозвонить термореле и предохранитель.

Если после всех усилий выяснилось, что причиной неисправности является «пробитый» ТЭН, то его нужно будет заменить. Сделать это несложно, но действовать нужно аккуратно, дабы не перелить масло. Плюс к тому наши китайские друзья предпочитают экономить на качестве прокладок, что нередко приводит к незначительному подтеканию масла, алгоритм действий при этом будет аналогичный.

Устройство масляного радиатора предусматривает монтаж ТЭНов в нижней торцевой части прибора. Крышка может крепиться несколькими болтами или парой контргаек. Прибор нужно перевернуть крышкой вверх и отвинтив крепления, аккуратно извлечь нагреватели.

Совет: на современном рынке достаточно много разнообразных моделей ТЭНов, визуально похожие модели могут отличаться характеристиками или иметь разное крепление.
Поэтому идеальным вариантом будет взять старый ТЭН и, предъявив его в магазине, попросить подобрать такой же.

Дабы устранить или предотвратить течь масла при замене ТЭНа, следует использовать паронитовые прокладки, как правило, они идут в комплекте с ТЭНом. Заметьте, резиновые прокладки использовать не рекомендуется, они могут разрушаться при контакте с техническим маслом или не выдержат повышенной температуры. Дабы перестраховаться, помимо паронита нужно дополнительно промазать соединение термостойким герметикам.

Как самому собрать масляный обогреватель

Сделать такой агрегат в домашних условиях не представляет большого труда. Причем схема устройства масляного радиатора везде одинакова, различие заключается только в мощности оборудования и размерах корпуса прибора.

В зависимости от размеров и требуемой мощности аппарата в него может устанавливаться от 1 до 4 ТЭНов. Зачастую для бытового обогревателя достаточно одного ТЭНа.

Что же касается самого корпуса, то здесь выбор огромен. Чаще всего для этой цели берутся стандартные чугунные алюминиевые или стальные батареи. Но также можно использовать обычный металлический газовый баллон, подходящего диаметра или вообще наглухо запаянную кастрюлю. Главное чтобы ТЭН не касался корпуса.

Не забудьте про само масло. Как правило, советуют брать любое очищенное техническое масло. Но идеальным вариантом считается электротехническое трансформаторное масло. Этот состав уже приспособлен для работы при высоких температурах.

Цена на него довольно высока и может забрать до половины бюджета, поэтому к выбору объема корпуса нужно подойти взвешено.

Удобнее всего делать обогреватель из стандартной чугунной батареи МС-140, она имеет приемлемую стоимость, плюс на рынке есть готовые ТЭНы и сопутствующая фурнитура, приспособленные под данную модель.

Как уже говорилось, нагреватели монтируются в нижней торцевой части агрегата. Корпус обязательно заземляется, с противоположной стороны конструкции, снизу устанавливается шаровый кран и сливной шланг масляного радиатора. Это особенно актуально для объемных обогревателей с тяжелым корпусом, где слив масла, в случае необходимости затрудняется высокой массой.

Коль уж мы говорим об обогревателе на основе МС-140, то верхнее отверстие батареи, которое находится над ТЭНом, закрывается пробкой. А над сливным краном отверстие закрывается заглушкой со встроенным в нее краном Маевского, чтобы при необходимости можно было сбросить давление.

Важно: вне зависимости от размеров и объема обогревателя, наполняемость его маслом должна находиться в пределах 85%.
Оставшиеся 15% пойдут на компенсацию расширения масла при нагревании, плюс в больших агрегатах желательно установить дополнительный расширительный бачок.

На видео в этой статье показаны тонкости сборки обогревателя.

Вывод

Как видите неисправности масляного радиатора, как впрочем, и сборка своими руками кустарного электроприбора, не являются заоблачно сложным и невыполнимым делом. Для тех, кому легче визуально воспринимать информацию мы подготовили видео в этой статье.

Поломка масляного радиатора может случиться неожиданно и в очень неподходящий момент. Если на корпусе появились потеки масла – прибор следует немедленно выключить из сети и задуматься о покупке нового источника тепла. При других неисправностях устройство можно вернуть к жизни при помощи мастера или самостоятельно. Браться за ремонт масляного обогревателя своими руками рекомендуется только при наличии элементарных знаний в области электрики, не забывая при этом о соблюдении техники безопасности.

Основные поломки масляных радиаторов

Любой ремонт начинается с диагностики. Важно правильно определить причину выхода из строя и вычислить неисправную деталь.

  1. Не стоит пугаться, если источник тепла начал издавать треск сразу же после включения. Как правило, это происходит во время разогрева минерального масла, находящегося внутри. Потрескивание считается нормой и не отражается на работе электроприбора. Иногда уменьшить шум помогает перестановка радиатора на идеально ровное место.
  2. Если обогреватель перестал включаться, первым делом следует исключить поломку в розетке и включить прибор в другой источник питания. Самая распространенная поломка в этом случае – отошедший контакт, на втором месте – неисправность вилки, а на третьем – повреждения и разрывы шнура.
  3. Если обогреватель подает признаки работы (горят индикаторы, включаются вентиляторы), но не нагревается, причину следует искать в термореле. Эту запчасть несложно купить и заменить своими руками.
  4. Холодный корпус также может свидетельствовать о выходе из рабочего состояния нагревательного элемента – это довольно серьезная причина и самостоятельно устранять ее не рекомендуется.
  5. Если прибор не отключается после нагрева до заданной температуры, это может сигнализировать о неисправности термостата – такая работа становится не только некомфортной и опасной, но и неэкономичной в плане расхода электроэнергии.

Инструменты для ремонта: отвертка и мультиметр

Устранение неисправностей своими руками

Масляный радиатор представляет собой неразборную конструкцию, поэтому нельзя нарушать герметичный корпус прибора, пытаясь заменить неисправный ТЭН. Самостоятельный ремонт масляного обогревателя возможен только на уровне шнура, вилки и блока управления. К радости домашних мастеров наиболее частые поломки случаются именно в этих местах. Чтобы не запутаться в запчастях, рекомендуется группировать все крепежи и детали и делать пошаговые фото во время работы – так будет легче собрать устройство в обратном порядке.

Электрическая схема масляного обогревателя

Обогреватель не включается: порядок действий

В первую очередь шнур осматривают и тщательно прощупывают, пытаясь обнаружить заломы. Если шнур долго находился в изогнутом состоянии, вероятнее всего именно в этом участке образовался дефект. Вилку, если позволяет ее конструкция, разбирают и проверяют целостность контактов. Чаще всего проблема скрывается в точке соединения штырей вилки с концами токоведущих жил шнура.

Если на шнуре и вилке нет видимых признаков выхода из строя, следует воспользоваться специальным прибором – омметром и «прозвонить» кабель. Также необходимо провести ревизию соединения электрического провода с клеммами блока питания и проверить состояние блока, предварительно сняв декоративную крышку передней панели. Обнаруженный нагар удаляют, тщательно зачищая элементы. Ослабевшие крепежи аккуратно подтягивают, восстанавливая контакты. Если в запасе есть новый электрошнур с розеткой, можно заметить им состарившийся кабель.

Проверка контактов в блоке питания

Чтобы не разбирать блок питания во второй раз, рекомендуется сразу же осмотреть терморегулятор. Для получения доступа к этому модулю необходимо слегка приподнять якорь устройства и осмотреть контакты. Потемнение свидетельствует о том, что в электроприборе было короткое замыкание. Его последствия несложно устранить, зачистив электрические контакты наждачной бумагой и обработав спиртом. Мелкий мусор, образовавшийся в процессе чистки, удаляют из блока пылесосом.

Проверка работоспособности термопредохранителя

Замене также подлежат поврежденные шины – новые заготовки несложно вырезать из листа латуни такой же толщины, воспользовавшись старыми деталями в качестве шаблона. Отверстия для крепежей просверливают дрелью. В регуляторе температуры имеются биметаллические пластины, которые в случае обнаружения поломки, нужно заменить. Чтобы извлечь пластину, разбирают терморегулятор, аккуратно и последовательно откручивая все гайки.

Радиатор чрезмерно нагревается или плохо греет

У этих полярных проблем один корень – неисправность терморегулятора. Для поиска причины важный модуль разбирают и внимательно осматривают. Надежнее всего – заменить эту деталь, поискав в продаже запчасти для масляных обогревателей. Сбитые настройки можно попробовать отрегулировать самостоятельно, установив ход якоря в пределах 1,5-2,5 мм. В идеале он должен скачкообразно двигаться от магнита к упору.

Термостат для масляного радиатора

Еще одна важная запчасть: термореле

Завершив ремонт, устройство собирают и включают в сеть. Отсутствие ожидаемого результата – повод обратиться к специалисту или красноречивый намек на то, что пора приобрести новый электрообогреватель. Заниматься в домашних условиях заменой ТЭНа, а также сваркой и пайкой поврежденного корпуса настоятельно не рекомендуется.

Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.

Бытовые маслонаполненные обогревательные электроприборы: слева – плоский, справа – ребристый.

Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.


Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

  • прибор должен быть выключен из розетки;
  • обогреватель должен быть остужен до комнатной температуры;
  • оснащение прибора самодельными комплектующими запрещено;
  • следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
  • замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.

Протечка масла

Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.


Плоские масляные электроотопители отечественного производства с радиаторами из стали

Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.


Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.


Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки. Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя. Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

Отсутствие нагрева

Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.


Место размещения крепления винтов блока управления к корпусу

Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.


Последовательность демонтажа блока управления с корпуса масляного обогревателя

Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

По окончании визуального осмотра приступают к «прозвонке» комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.


Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа
Замена трубчатого нагревателя

ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.


Предохранители ТЭНа: слева – по температуре, справа – по току

Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе. Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену. В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.


Трубчатый электронагреватель резьбового способа установки в отопительный агрегат

При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

Неисправность регулятора температуры

Тестирование этого узла выполняется следующим образом:

  • прозванивают участок цепи от вилки до терморегулятора;
  • регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
  • во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.

Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

Выход из строя биметаллической пластины

Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.


Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

Отсутствие отключения обогревателя при опрокидывании

Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.


Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше — заменить новым, установка которого не представляет труда.

Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

Заключение

Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

Основная суть статьи

  1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
  2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
  3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
  4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
  5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

Масляные электрические обогреватели имеют простую конструкцию, поэтому обычно при их эксплуатации не возникает особых сложностей.

В большинстве случаев они выходят из строя, проработав не один гарантийный срок.

Однако даже простота конструкции иногда не может спасти масляный обогреватель от поломки, обычно случающейся в самый неподходящий момент.

Затруднения при устранении неисправности может вызвать лишь утечка масла, появление которой легко обнаружить при визуальном осмотре устройства. Подтёки масла, появившиеся на корпусе обогревателя, говорят о том, что устройство необходимо срочно выключить, а затем позаботиться о приобретении нового прибора обогрева.

Некоторый умельцы способны вернуть к жизни масляный обогреватель и после появления такой неисправности, но эта работа достаточно сложная, занимающая немало времени. Занимаются таким ремонтом крайне редко.

Для исправления других повреждений обычно обращаются к специалисту, однако, обладая элементарными знаниями электротехники, вполне возможно решить проблему самостоятельно.

Внимание! Любой ремонт электрообогревателя должен выполняться с соблюдением правил техники безопасности. Устройство должно быть отключено от электросети.

Специалисты считают, что правильное определение неисправности делает ремонт устройства уже наполовину выполненным. Поэтому первым этапом ремонта масляного обогревателя всегда становится диагностика устройства. Для того, чтобы найти неисправность устройства, необходимо знать, как оно устроено, какие детали входят в его конструкцию.

Устройство и принцип работы обогревателя

Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.

В нижней части емкости вставлен ТЭН. Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.

Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.

Простейшая схема масляного обогревателя выглядит так:

При замыкании выключателя, после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.

С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится. Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.

Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.

Для лучшего управления работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.

Принципиальная схема масляного обогревателя с вентилятором, практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить, если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.

Неисправности и ремонт масляного обогревателя

Если ещё вчера исправно работавший обогреватель, сегодня перестаёт нагреваться, то нет необходимости сразу же бежать в мастерскую, или же в магазин за новым устройством обогрева.

Многие неисправности вполне можно устранить самостоятельно, имея основные навыки в ремонте электроприборов.

Исключением может стать неисправный ТЭН, чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.

Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

Если кабель оказывается исправным, то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.

В этом случае контакты очищаются от нагара наждачной бумагой, а ослабевшие контакты аккуратно подтягиваются.

В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины. При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

Если масляный радиатор относится к категории энергосберегающих, то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.

При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить. В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева по-прежнему не работает, то придется обращаться за консультацией к специалисту.

Наиболее вероятно, что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.

Устройство и электрическую схему масляного радиатора вы найдете на видео:

Инструкцию по ремонту (замене ТЭНа) масляного обогревателя своими руками посмотрите на видео:

holodine.net

Особенность использования масляного обогревателя и его укомплектовка

Правила эксплуатации масляного обогревателя

Необходимо помнить, что при выборе не самого дорогого радиатора, он все равно будет включать в себя термостат, подцветку, а также защитные качества от перенагрева. Также очень многие обогреватели можно регулировать на температурные параметры, и изменения мощности. Необходимо придерживаться нескольким главным правилам при использовании данного прибора, таких как:

  1. При использовании, обогреватель необходимо располагать вертикально
  2. Не рекомендуется сразу же включать прибор, если он был перевезен в лежащем состоянии, следует подождать пару минут, для того, чтобы масло опустилось в низ нашего прибора
  3. Очень не желательно эксплуатировать обогреватель в комнатах с повышенной влажностью, нельзя высушивать на нем вещи, а так же не нужно ставить его вплотную к мебели

Из чего состоит масляный обогреватель?

Самые главные части и элементы конструкции обогревателя масляного типа:

  1. Емкость прибора является герметичной с маслом минерального типа
  2. Чтобы предотвратить повреждение корпуса обогревателя, необходимо знать, что такой клапан располагается в нижней части радиатора там, где и масло
  3. Присутствует специальный тэн, который зависит от электричества. При его помощи масло нагревается и происходит обогрев
  4. Для регулирования нагревания используется термостат
  5. Так же данный прибор имеет рычаг для переключения разный передач нагрева
  6. При покупке электрического прибора всегда должна быть вложена инструкция по эксплуатации

Техническое обслуживание и электрическая схема прибора

По своей сути, такие радиаторы, не имеют определенных правил обслуживания. Необходимо знать только пару основных правил, перед тем как использовать его после длительного перерыва:

  1. Обязательно следует протереть аппарат влажной тряпкой от пыли и грязи, а потом дать время для высыхания.
  2. Для того, чтобы радиатор служил долго, он заполнен определенным маслом. При случае поломки, его нужно отнести в сервисный центр, тому производителю, кто точно знает и сможет произвести его к работе.
  3. Данный обогреватель должен находится в сухом месте, не в коем случае не во влажном, так как могут возникнут проблемы в использовании в будущем.
  4. Такой радиатор должен сохранятся отдельно, без шнура, который необходимо отсоединить, а так же в хорошо отапливаемом месте.

Необходимо знать, что для того, чтобы починить или же произвести включение данного аппарата, нужно разбираться и изучить ее электрическую схему. Какой шнур используется, какое нужно заземление, выключатель, регулирующий термостат. Это все очень влияет на качественную и безопасную работу обогревателя. При изучении такой схемы вы точно будете знать, как правильно и разумно пользоваться электрическим масляным обогревателем.

ogodom.ru

инструкция по установке, устройство, схема, видео и фото

Установка масляного радиатора для обогрева в доме на даче или в гараже на данный момент является делом обыденным и необходимым. Ведь несмотря на все прелести научно технического прогресса, перебои с отоплением все же случаются. Такой агрегат можно собрать своими руками или приобрести заводскую модель, но в любом случае, рано или поздно все владельцы сталкиваются с необходимостью ремонта этих изделий. О возможных поломках и тонкостях сборки мы и будем говорить сейчас.


Ремонт масляного обогревателя

Старшее поколение помнит, что раньше в сопроводительной документации ко всем электроприборам обязательно присутствовала подробная схема, благодаря которой можно было отремонтировать изделие своими руками.

Современная инструкция, как правило, не содержит таких пояснений. Но отчаиваться не стоит, масляный обогреватель не космический корабль и разобраться в нем вполне реально.


Распространенные поломки

Важно: не нужно пугаться, если масляный радиатор щелкает при нагреве или после отключения.Когда разогревается или остывает техническое масло внутри агрегата, легкое потрескивание является нормой.Плюс такие звуки может издавать термостат.В некоторых случаях установка прибора на прочную, ровную поверхность снимает проблему.

  • Если датчики на управляющей панели электроприбора не подают признаков жизни, то в первую очередь нужно убедиться в исправности розетки. Большая нагрузка влечет за собой подгорание контактов. Следующим номером идет вилка, здесь причина аналогична. Убедившись, что с розеткой и вилкой порядок, нужно проверить механическую целостность самого провода, перетирание, заломы, передавливание;

  • Если индикаторы светятся, вентилятор, когда он есть, крутится, а тепла нет, нужно проверить работу термореле. Такие вещи зачастую не ремонтируются, цена на него небольшая и в продаже такие реле есть. Отвинтить пару креплений и пересоединить клеммы не составит большого труда;
  • В случае, когда агрегат нагревается нормально, но не отключается после нагрева, причину нужно искать в термостате. Как и в случае с термореле, термостат не ремонтируется, он сразу меняется на новый. Несмотря на то, что прибор как бы работает, затягивать с заменой термостата не стоит. ТЭНы, работая в режиме постоянной перегрузки, быстро перегорят, а это уже серьезно;
  • Если провода и автоматика в норме, нужно проверить исправность ТЭНов. «Пробитый» ТЭН можно заменить только в случае, когда предусмотрена возможность демонтажа. В недорогих моделях нагревательные элементы могут быть наглухо запаяны в корпус, здесь уже дешевле купить новый обогреватель;

Ремонт неисправностей

Совет: хотя схема устройства масляного радиатора относительно не сложная, если вы решили исправить агрегат своими руками, не стоит надеяться на память.Все действия по разборке нужно фиксировать на бумаге или видео, дабы впоследствии вернуть все в исходное состояние.

Ремонт розетки, вилки или шнура предельно прост. Розетка или вилка раскручивается и в случае обнаружения нагара, все подгоревшие части снимаются и зачищаются наждаком. Шнур просто осматривается и «прозванивается» при помощи омметра.

Не стоит забывать о контактной группе внутри самого прибора. Сняв защитный кожух, внутренние контакты также следует осмотреть и сделать профилактику.

Бывает, что в якорь терморегулятора попадает мелкий мусор и также подгорают контакты. В этом случае нужно отсоединить данный узел, удалить причину засора и зачистив место замыкания, дополнительно протереть его спиртом.

При полной замене термостата, желательно сразу отрегулировать настройки. Это можно сделать, установив движение якоря в диапазоне 1,5 – 2,5 мм. Коль уж кожух был снят, нелишним будет сразу прозвонить термореле и предохранитель.


Если после всех усилий выяснилось, что причиной неисправности является «пробитый» ТЭН, то его нужно будет заменить. Сделать это несложно, но действовать нужно аккуратно, дабы не перелить масло. Плюс к тому наши китайские друзья предпочитают экономить на качестве прокладок, что нередко приводит к незначительному подтеканию масла, алгоритм действий при этом будет аналогичный.

Устройство масляного радиатора предусматривает монтаж ТЭНов в нижней торцевой части прибора. Крышка может крепиться несколькими болтами или парой контргаек. Прибор нужно перевернуть крышкой вверх и отвинтив крепления, аккуратно извлечь нагреватели.


Совет: на современном рынке достаточно много разнообразных моделей ТЭНов, визуально похожие модели могут отличаться характеристиками или иметь разное крепление.Поэтому идеальным вариантом будет взять старый ТЭН и, предъявив его в магазине, попросить подобрать такой же.

Дабы устранить или предотвратить течь масла при замене ТЭНа, следует использовать паронитовые прокладки, как правило, они идут в комплекте с ТЭНом. Заметьте, резиновые прокладки использовать не рекомендуется, они могут разрушаться при контакте с техническим маслом или не выдержат повышенной температуры. Дабы перестраховаться, помимо паронита нужно дополнительно промазать соединение термостойким герметикам.


Как самому собрать масляный обогреватель

Сделать такой агрегат в домашних условиях не представляет большого труда. Причем схема устройства масляного радиатора везде одинакова, различие заключается только в мощности оборудования и размерах корпуса прибора.

В зависимости от размеров и требуемой мощности аппарата в него может устанавливаться от 1 до 4 ТЭНов. Зачастую для бытового обогревателя достаточно одного ТЭНа.


Что же касается самого корпуса, то здесь выбор огромен. Чаще всего для этой цели берутся стандартные чугунные алюминиевые или стальные батареи. Но также можно использовать обычный металлический газовый баллон, трубу подходящего диаметра или вообще наглухо запаянную кастрюлю. Главное чтобы ТЭН не касался корпуса.

Не забудьте про само масло. Как правило, советуют брать любое очищенное техническое масло. Но идеальным вариантом считается электротехническое трансформаторное масло. Этот состав уже приспособлен для работы при высоких температурах.

Цена на него довольно высока и может забрать до половины бюджета, поэтому к выбору объема корпуса нужно подойти взвешено.


Удобнее всего делать обогреватель из стандартной чугунной батареи МС-140, она имеет приемлемую стоимость, плюс на рынке есть готовые ТЭНы и сопутствующая фурнитура, приспособленные под данную модель.

Как уже говорилось, нагреватели монтируются в нижней торцевой части агрегата. Корпус обязательно заземляется, с противоположной стороны конструкции, снизу устанавливается шаровый кран и сливной шланг масляного радиатора. Это особенно актуально для объемных обогревателей с тяжелым корпусом, где слив масла, в случае необходимости затрудняется высокой массой.

Коль уж мы говорим об обогревателе на основе МС-140, то верхнее отверстие батареи, которое находится над ТЭНом, закрывается пробкой. А над сливным краном отверстие закрывается заглушкой со встроенным в нее краном Маевского, чтобы при необходимости можно было сбросить давление.

Важно: вне зависимости от размеров и объема обогревателя, наполняемость его маслом должна находиться в пределах 85%.Оставшиеся 15% пойдут на компенсацию расширения масла при нагревании, плюс в больших агрегатах желательно установить дополнительный расширительный бачок.


На видео в этой статье показаны тонкости сборки обогревателя.

Вывод

Как видите неисправности масляного радиатора, как впрочем, и сборка своими руками кустарного электроприбора, не являются заоблачно сложным и невыполнимым делом. Для тех, кому легче визуально воспринимать информацию мы подготовили видео в этой статье.

gidroguru.com

Электрическая схема масляного обогревателя: принцип работы


Электрические масляные обогреватели пользуются у населения заслуженной популярностью благодаря ряду положительных качеств, которые характеризуют этот тип электроприборов.


К таким достоинствам можно отнести следующие:

  1. Простота обслуживания и подключения. Главное требование — вертикальная установка. Обогреватель можно подключить в любом помещении, где есть электрическая розетка (желательно «евро»).
  2. Низкая температура корпуса, особенно у обогревателей закрытого типа (60-70°C).
  3. Экологичность, воздух в помещении не высушивается, не происходит сгорания кислорода.
  4. Высокая надежность, экономичность и пожаробезопасность. Обогреватель автоматически регулирует температуру в помещении, при необходимости его нагревательный элемент отключается от электросети. Может работать в таком режиме несколько дней.
  5. Сравнительно невысокая цена классических моделей. Всегда можно подобрать модель, функциональность которой будет соответствовать ее стоимости.

В случае возникновения неполадок прибор всегда можно сдать в ремонт в ближайший сервисный центр. Если гарантия на ваш масляный обогреватель закончилась, устранить неполадки можно самостоятельно, тем более что его электрическая схема не так уж сложна.

Принцип работы и комплектация прибора

В основе прибора лежит емкость, заполненная строго до определенного уровня минеральным маслом.

Внутри этой емкости располагаются трубчатые электрические нагреватели (ТЭНы). ТЭНы должны быть постоянно погружены в масло, поэтому установка масляного обогревателя допускается только в вертикальном положении. В случае падения обогревателя и оголения ТЭНов последние могут выйти из строя.

Работы, связанные с заменой ТЭНов, а значит, с необходимостью слива и замены масла, обычно проводятся в специализированных мастерских (при наличии опыта и чистого трансформаторного масла можно рискнуть проделать это самостоятельно). Если же произошла разгерметизация масляного бака, лучше довериться профессионалам, так как в домашних условиях это не устраняется. Иногда дешевле будет приобрести новый обогреватель.

Упрощенная схема масляного обогревателя изображена на рисунке 1. Нагревательный элемент, состоящий из 2 масляных ТЭНов, EK1 и EK2, подключен через переключатель мощности V1, расположенный на корпусе масляного обогревателя. В зависимости от количества включенных нагревательных элементов изменяется его потребляемая мощность (схема включения ТЭНов показана условно и может отличаться).

Нагретое масло передает тепло корпусу, который работает как обычный радиатор. Чем больше секций он имеет, тем быстрее происходит передача тепла. Уровень температуры воздуха в комнате можно плавно изменять, устанавливается он при помощи биметаллического термостата, обозначенного на схеме как SK1. Обогреватель нельзя накрывать сверху, иначе термостат просто отключит прибор, среагировав на скопление горячего воздуха. Некоторые модели имеют специальные подставки для сушки белья, но в целом использовать масляный радиатор для сушки малоэффективно.

Схема подключения ТЭНов содержит также термовыключатель (SK2), предохраняющий от перегрева сам корпус прибора. Особенностью масляных обогревателей является постепенный нагрев воздуха. Для того чтобы несколько ускорить этот процесс, некоторые модели оснащают встроенными вентиляторами. Место подключения двигателя вентилятора M на схеме условно показано стрелками, так как он не является обязательным элементом прибора. Сетевой выключатель SA1 подает питание на сигнальную лампу HL1.

Вернуться к оглавлению

Устройства защиты и электропроводка

Схема подключения элементов обогревателя внутри прибора производится по трехпроводной схеме. Это значит, что для его работы используется однофазная сеть с третьим проводом для заземления корпуса прибора. Вилка сетевого шнура и розетка, куда будет подключаться обогреватель, должны иметь заземляющие контакты. Это не значит, что прибор не будет работать в двухпроводной сети старого образца, просто таковы современные требования безопасности.

Кроме этого, желательно использовать как минимум противопожарное УЗО, включенное после входного автомата и счетчика. Для защиты от поражения электрическим током от корпуса прибора можно использовать двухполюсное УЗО на отдельной ветке, где будут подключены розетки для обогревателя.

Мощность масляных обогревателей составляет обычно от 1 до 2,5 кВт, то есть фактически эквивалентна мощности обычного электрического чайника (2,2 кВт). Поэтому никаких особых требований к электропроводке возникнуть не должно. Автоматы в распределительном щите тоже имеют достаточный запас для такой нагрузки.

Единственное, что можно пожелать при выборе обогревателя, — это наличие датчика, отключающего прибор при опрокидывании, и таймера, задающего режим его работы по заранее установленному графику. В этом случае всегда можно поддерживать наиболее комфортный климат в квартире и избежать случайного перегорания нагревательных элементов.

1popechi.ru

Ремонт масляных обогревателей своими руками

Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.


Бытовые маслонаполненные обогревательные электроприборы: слева – плоский, справа – ребристый.

Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.


Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

  • прибор должен быть выключен из розетки;
  • обогреватель должен быть остужен до комнатной температуры;
  • оснащение прибора самодельными комплектующими запрещено;
  • следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
  • замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.
Протечка масла

Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.


Плоские масляные электроотопители отечественного производства с радиаторами из стали

Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.


Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.

Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки. Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя. Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

Отсутствие нагрева

Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.


Место размещения крепления винтов блока управления к корпусу

Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.


Последовательность демонтажа блока управления с корпуса масляного обогревателя

Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

По окончании визуального осмотра приступают к «прозвонке» комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.

Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа

Замена трубчатого нагревателя

ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.


Предохранители ТЭНа: слева – по температуре, справа – по току

Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе. Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену. В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.


Трубчатый электронагреватель резьбового способа установки в отопительный агрегат

При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

Неисправность регулятора температуры

Тестирование этого узла выполняется следующим образом:

  • прозванивают участок цепи от вилки до терморегулятора;
  • регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
  • во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.

Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

Выход из строя биметаллической пластины

Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.

Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

Отсутствие отключения обогревателя при опрокидывании

Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.


Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше — заменить новым, установка которого не представляет труда.

Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

Заключение

Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

Основная суть статьи

  1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
  2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
  3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
  4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
  5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

znatoktepla.ru

Масляный радиатор — очень надежный отопительный прибор. Работает он годами, не создавая лишних проблем своему хозяину. Но приходит время, и даже он начинает давать сбои. Кто-то просто от него избавляется, кто-то несет в мастерскую, а кто-то старается провести ремонт масляного обогревателя своими руками.

Насколько сложен этот процесс? Давайте разберемся вместе.

Устройство прибора

Масляный радиатор Watt WOH-80

Составляющими масляного обогревателя являются:

  1. Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
  2. В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
  3. Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент — это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй — за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.

Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые — биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

  1. На каждом приборе есть два включателя. К каждому подходит три провода — фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.

Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели — сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

Ремонтируем обогреватель

Внешний вид обогревателя создает ощущение, что он является единым целым, то есть электрический блок и корпус соединены с помощью вальцовки. Но это только видимость. Обратите внимание на надпись «не накрывать» — под ней есть несколько шурупов, с помощью которых крышка держится на корпусе. Их надо открутить, но крышка не отсоединится, потому что в нижней ее части установлена пружина, которая ее держит. Просто уберите ее и снимите крышку.

Теперь обратите внимание на ТЭН. Он плотно и герметично завальцован. Производители сделали это намеренно, чтобы любопытные туда не совались. Эти трубчатые нагревательные элементы служат десятилетиями, так что трогать их нет никакого смысла. Если один из них вышел из строя, то лучше приобрести новый масляный обогреватель. Отремонтировать такую поломку своими руками никто не сможет. Для этого придется провести замену элементов, но в домашних условиях и даже в некоторых мастерских завальцевать ТЭН опять в корпус со стопроцентной герметичностью невозможно. Итог — постоянно подтекающее масло, что может привести к большим неприятностям.

А вот протереть спиртом элементы подключения может каждый. Все они изготовлены в виде клемм, так что отсоединить, протереть и подсоединить их обратно не будет большой проблемой. Здесь важно ничего не перепутать, устанавливая провод к определенной клемме.

То же самое касается замены частей блока питания и безопасности. Своими руками отремонтировать любой из них будет сложно. И если в этом деле вы не являетесь специалистом, то это у вас вряд ли получится. Поэтому выход один — менять вышедшие из строя элементы на новые. Все они держатся на винтах или скобах, так что снять их будет не так уж сложно. Опять-таки напоминаем, что основная ваша задача — не перепутать провода подключения. Ведь электрическая схема радиатора — это основа его правильной и эффективной работы.

Ремонт бака

Масляный обогреватель Forte EW-RD

  1. Сначала сливается масло. Обратите внимание на его сорт. Дело в том, что при ремонте корпуса масляного обогревателя некоторая часть масла выльется, и его придется восполнять. При этом смешивать минеральное масло с синтетическим нельзя. Его объем должен быть таким, чтобы внутри корпуса оставалась воздушная подушка. Она необходима для расширения масла.
  2. Обычно металлический корпус радиатора сваривают или паяют. Первый вариант предпочтительнее. Но не каждый домашний мастер имеет такую возможность, поэтому многие выбирают пайку. Обратите внимание, что при пайке масляного радиатора необходимо пользоваться серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Обязательно наличие горелки. В процессе пайки в бак заливается вода. После окончания работ корпус обязательно просушивается.
  3. В отремонтированный бак масло в обычном виде не заливается. Его необходимо выпарить при температуре +90С. Выше температуру делать не рекомендуется, поскольку масло начнет окисляться.

Иногда небольшие отверстия в корпусе заделывают резьбовым соединением. Способ ремонта не очень надежный, но как временный вариант допустим. Здесь важно хорошо провести герметизацию стыка. В процессе многоразового цикла — нагрев и остывание — любой герметик начнет трескаться, так что подтеков не избежать.

Ремонт ТЭНа в обогревателе

Что касается замены ТЭНа своими руками, то этот нагревательный элемент выбирается по мощности. И если вы все же решились его самостоятельно поменять, вам придется попотеть. Развальцевать будет не так уж сложно, а вот сделать вальцовку заново — это большая проблема. Некоторые модели масляных обогревателей снабжены снимающимися ТЭНами, что облегчает их ремонт. Но даже в таком случае необходимо уделить много времени и внимания стыку корпуса и ТЭНа. Любые прокладки и герметики прослужат недолго, и вероятность того, что вы заново вернетесь к ремонтным работам, очень велика.

Чтобы заделать пробоину бака, лучше воспользоваться электросваркой. Для этого вам потребуется инвертор для тонких листов. Перед началом сварочных работ необходимо обязательно удалить ржавчину с краев трещины или пробоины. Отремонтировать таким способом бак — это оптимальный вариант, который повышает ваши шансы на успех.

Заключение по теме

Итак, провести ремонт масляного радиатора своими руками возможно, но стоит ли? Цена прибора на рынке не очень высока, да и служит сам обогреватель долго, так что не стоит рисковать, уходя от небольших расходов, связанных с покупкой нового агрегата. Но если есть желание просто покопаться на досуге в электрической части или поработать со сваркой, то дерзайте, учитывая все указанные рекомендации.

Ремонтируем масляный радиатор. Модель Scarlett SC-1160. Дефект, не включается. Первое то мы делаем, проверяем радиатор на наличие масляных подтечек. Т.к. если герметизация была нарушена, то масло могло вытечь из радиатора. И повлечь за собой выход из строя тэна. В нашем случае масло на месте, герметичность не нарушена. Далее перечислим основные поломки таких обогревателей: повреждения питающего провода, поломка термодатчика или неисправность терморегулятора. Для вскрытия корпуса нам понадобится крестовая отвертка и мультиметр для проверки деталей аппарата.

Итак. Откручиваем верхний шуруп. На картинки он обозначен красным кружочком.

И два нижних.

Осторожно чтобы ничего не сломать снимаем крышку. И что мы видим?

1.клемная колодка для подключения сетевого провода

2.клемная колодка тэна и термопредохранитель

3.термостат.

4.переключатели

5.терморегулятор

Первое что мы делаем, это проверяем шнур питания рис.5. на наличие обрыва.

Далее проверяем термопредахранитель и термостат. В нормальном положении мультимерт покажет нулевое сопротивление. Если-же мультиметр показывает бесконечность или какое-то сопротивление. это значит что деталь неисправна. Ее следует заменить. На рис. 6 цифрой 1 обозначен термостат, а цифрой 2 обозначен термопредохранитель, на него надет кожух чтобы он не замыкал на корпус.

Проверяем термопредохранитель. Он стоит в первичной цепи питания обогревателя, и разрывает цепь, в случае если аппарат нагрелся выше допустимой температуры, то есть 130градусов. В нашем случае с ним все в порядке. И прибор показывает- 0 ом. или другими словами к.з.(короткое замыкание) рис.7. если-же у вас прибор показал бесконечность. Значит, эту деталь следует заменить.

Далее проверяем термостат. Его работа заключается в разрыве цепи питания тэна при достижении определенной температуры радиатора (125градусов) а после остывания на 5 градусов снова замыкает цепь. Таким образом, термостат поддерживает постоянную температуру радиатора, не давая тэну перегреваться. Проверяем.

И мы видим, что проверка термостата показывает знак бесконечности. Это означает что термостат находится в обрыве. Вот его мы и меняем. Купить такой термостат можно в любой радио лавке. Главное не забывать, что термостат должен быть на 125градусов.

Надеюсь, эта статья была кому-то полезна.

Всем спасибо и удачи в ремонте!

Ремонт масляного обогревателя своими руками

Ремонт масляного обогревателя своими руками

Масляные обогреватели не часто выходят из строя, поскольку они являются надежными классическими приборами. Но бывают случаи, когда нужно сделать оперативный ремонт масляного обогревателя своими руками.

Возникновение поломки масляного радиатора, как правило, сопровождается появлением посторонних звуков внутри корпуса. Также может появиться незначительная течь масла или сработает защита, и обогреватель попросту отключится.

Первое, что нужно сделать – отсоединить его от электропитания. Если есть возможность, нужно отнести его в ремонт в сервисный центр, но это не всегда возможно. Поэтому, нужно попробовать отремонтировать его своими руками.

На первый взгляд, отремонтировать масляный обогреватель в домашних условиях невозможно. Но как показывает практика, в 60% случаев поломку можно устранить собственноручно. Для этого нужно тщательно разобраться о причине поломки.

Ремонт масляных обогревателей и основные виды их поломок

Процесс ремонта масляного обогревателя зависит от вида поломки или возникновения неисправности.

Существует три самых распространенных направления в отклонении в работе обогревателя:

  • Возникновения свистящих, резких звуков внутри обогревателя.
  • Повреждения биметаллических пластинок.
  • Выход из строя ТЭНа.
  • Отклонения в работе электрической части.

Возникновение свиста может обозначать отсутствие нужного уровня масла внутри обогревателя. В этом случае необходимо тщательно пересмотреть обогреватель со всех сторон на наличие повреждений.

Также причиной свиста часто становится неправильно установленный прибор.

При частом перемещении масляного обогревателя с места на место или наклонении при транспортировке, могут образоваться воздушные пробки внутри.

Но если уж так случилось, делать ничего не нужно, просто необходимо поставить прибор в помещение и дать ему устоятся около часа, чтобы масло приняло рабочий режим. Затем прибор можно эксплуатировать.

Повреждения биметаллических пластинок. При разборке обогревателя можно обнаружить повреждение биметаллических пластинок. Они находятся на ручке регулятора температур.

Чтобы отремонтировать эту конструктивную часть масляного обогревателя, нужно поставить ручку регулятора температур в положение минимального обогрева.

Затем поочередно снимаются винты, крепежная гайка, рамка, пружина и снимается биметаллическая пластина.

Она не ремонтируется, а заменяется новой. Эта часть регулятора чаще всего изнашивается при длительном периоде эксплуатации. Чтобы заменить полностью пластину биметалла, нужно снять стержень датчика и магнит. Собирается терморегулятор в обратном порядке и устанавливается на место.

Выход из строя ТЭНа. Тэн – один из конструктивных элементов, который заменить труднее всего, поскольку он может быть как встроенный, так и съемный. Как отремонтировать масляный обогреватель в этом случае? Если тэн съемный, можно сделать это в домашних условиях, сняв крепежные болты и отсоединив его от проводов питания. Если же тэн встроенный – нужно вести обогреватель в сервисный центр.

Отклонения в работе электрической части. Причиной неисправности обогревателя может быть отсутствие контакта из-за окисления. Чтобы проверить это, нужно снять обогреватель с основания и открутить крепежные винты. Используя отвертку, необходимо убрать упор и примыкающие шайбы.

Затем снимается якорь, под которым и располагаются контакты. Если видны признаки окислительного процесса, нужно снять провода, зачистить их, а контакты протереть спиртом. После проведения ремонта, нужно собрать все в исходное положение и проверить работоспособность прибора.

Ремонт корпуса масляных обогревателей

Пробоины в корпусе возникают в результате коррозии стенок обогревателя или в случае механического повреждения снаружи. Эта поломка будет видна визуально. Прибор эксплуатировать в таком состоянии не допускается.

Тем, кто решиться взяться за ремонт обогревателя своими руками, следует извлечь из прибора все масло и промыть бак изнутри спиртом.

Для ремонта бака следует применять оборудование для ремонта холодильников, а в качестве паяльного вещества нужно выбрать медно-фосфорный, латунный или серебряный припой.

Перед пайкой корпуса, нужно обязательно зачистить поврежденное место, покрыть антикоррозийной жидкостью, а после ее высыхания обезжирить поверхность спиртом. Следующим шагом будет сама пайка. Для этого припой прикладывают к месту повреждения и разогревают горелкой по принципу герметической пайки холодильного оборудования.

Нужно помнить, что синтетическое масло не сочетается с минеральным типом. Не следует смешивать разносортные масла. Потому, если вы не уверены, какой тип масла был залит, лучше всего масло заменить полностью. Если же известен тип масла, согласно паспортным данным, его просто нужно долить.

После полного ремонта масляного обогревателя, необходимо залить масло внутрь на 90% емкости, оставляя место в 10% под воздушную подушку (при нагревании, масло имеет свойство расширяться, а воздух будет способствовать этому процессу). При отсутствии воздушной подушки внутри корпуса, от повышенного давления может произойти его разрыв.

Масляные обогреватели массово используются дачниками для обогрева помещений зимой. Они эффективны и не сжигают кислорода, но опасность в том, что их корпус сильно нагревается. При неправильной эксплуатации может возникнуть ряд проблем, которые трудно устранять.

Ремонт масляного обогревателя — видео

Ремонт масляных обогревателей своими руками

Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.

Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.

Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков.

Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

  • прибор должен быть выключен из розетки
  • обогреватель должен быть остужен до комнатной температуры
  • оснащение прибора самодельными комплектующими запрещено
  • следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки
  • замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.

Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор #8212 агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.

Плоские масляные электроотопители отечественного производства с радиаторами из стали

Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.

Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.

Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки.

Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя.

Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.

Место размещения крепления винтов блока управления к корпусу

Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.

Последовательность демонтажа блока управления с корпуса масляного обогревателя

Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

По окончании визуального осмотра приступают к прозвонке комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.

Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа

ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.

Предохранители ТЭНа: слева – по температуре, справа – по току

Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе.

Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену.

В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.

При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

Тестирование этого узла выполняется следующим образом:

  • прозванивают участок цепи от вилки до терморегулятора
  • регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута
  • во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.

Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная подушка в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.

Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

Отсутствие отключения обогревателя при опрокидывании

Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.

Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше #8212 заменить новым, установка которого не представляет труда.

Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

Ремонт масляного обогревателя своими руками – конкретный пример

Масляные электрообогреватели используются уже давно и себя зарекомендовали как современное средство обогревания помещения, если например централизованного отопления недостаточно.

Если сравнивать с дизайн радиаторами радиаторы масляного типа имеют большой коэффициэнт полезного действия, так как отдают тепло еще долго после выключения. В публикации рассмотрена одна из нередко встречающихся неполадок масляных радиаторов и метод её устранения.

Это не зависит от изготовителя, почти что все радиаторы масляного типа имеют схожее строение и равные узлы, используемые как в дорогих, так и в дешевых моделях.

Перед вами один из представителей среднего класса.

Проблема этого обогревательного прибора состоит в том, что он не греет ни в одном из трех положениях тумблера рабочих режимов. Кроме нагревателя масла в радиаторе, прибор имеет боковой тепловой вентилятор, который работает без проблем.

Начать ремонт масляного обогревательного прибора необходимо со снятия передней панели, на которой размещены детали управления. Вам для этого потребуется прямая или отвертка крестовая (зависит от модели прибора).

Находим все винты крепления этой панели и откручиваем их.

На этом обогревателе их три. Один сверху и два снизу.

Находим все винты крепления этой панели и откручиваем их.

Для комфорта убирания нижних, можно поставить прибор панелью вверх.

Когда винты сняты и лежат в коробке, бережно отводим крышку от радиатора. При этом провода в середине и иные элементы могут мешать этому, благодаря этому делать это стоит не спеша, убирая препятствия.

Крышка снята, и перед вами возникают Трубчатые нагреватели и иные элементы схемы.

Вот основные из них

внешний водяной термостат,

пакетный тумблер,

защитный термоэлемент.

Снаружи смотрится все хорошо. Провода в неплохом состоянии, узлы не повреждены. Придется проверить любой компронент отдельно.

Проверка Нагревательных элементов трубчатого типа масляного обогревательного прибора

Для контроля потребуется прибор, способный определять целость электрической цепи. Любая «прозвонка», мультиметр или указатель напряжения.

Но прежде чем сделать обмеры, необходимо снять один конец провода.

Это нулевой провод «общий» для 2-ух нагревателей. Необходимо это для того, чтобы цепь не показало через схему, возможно такое даже при нерабочем Трубчатом нагревателе.

Ставим один конец прозвонки на «общий» провод, а второй по очереди сначала на один, потом на второй конец нагревателя.

При исправных элементах, оба должны «звониться». В данном варианте оба Нагревательного элемента трубчатого типа рабочие.

Удостоверимся в надежности внешний водяной термостат

При разомкнутых контактах он не показывал цепь, значит замер разрешено делать не снимая с него клемм с проводами. Вращая регулятор по часовой стрелке, послышится щелчок и контакт как зрительно, так и по показаниям прибора для измерений — замкнулся.

И опять причина неполадки не найдена.

Другой этап — проверка элемента термозащиты

Найти его было не просто, так как он был спрятан в изолирующей трубке.

Откручиваем его крепление и стягиваем трубку. Работает он как предохранитель, срабатывает (разрывая цепь) при превышении температурных норм и остывая идет назад в исходное состояние.

Здесь помогает та же прозвонка. Просто объединяем ее кончики с обеих сторон. Наличие цепи говорит об исправности термоэлемента. И опять неполадка не найдена.

Проверка пакетного тумблера

При подробном осмотре можно заметить, что его пластмассовый корпус немножко изменился. И случилось это, быстрее всего из-за лишнего нагрева контактов.

Разбираем его.

Для этого небольшой отверткой разжимаем его крепление.

После чего, снимаем крышку находящуюся сверху. Под ней находится вот такие контакты.

Сразу заметно, что они подгорели, причем все.

Берем надфиль или на всякий случай пилку для ногтей и зачищаем их. Подвижный контакт один, и имеет вот подобную форму.

Чтобы снять его, нужно просто потянуть на себя. При этом ручка тумблера высвободится. Зачищаем подвижный контакт тумблера по всей поверхности и помещаем его в недвижымые.

Сделать это не просто, но может быть. Сейчас накрываем его крышкой и пробуем устанавливать на старое место. При этом ручку на передней панели нужно сравнить с валом пакетного тумблера таким образом, чтобы полоска на ней указывала на какое-нибудь положение тумблера.

Зажимаем крепление и пробуем переключать.

Если все работает без проблем, ложим провода и жгутируем их.

Надеваем все снятые клеммы и ставим нагреватель на колеса. Не закрывая крышку, бережно включаем в сеть. Прибор должен греть. В нашем случае так и происходит.

Отключаем от сети и привинчиваем крышку винтами. Еще раз включаем и проверяем работу во всех положениях.

Ремонт масляного радиатора показал, что причина неполадки заключалась в подгоревших контактах пакетного тумблера ступенек. Как не прискорбно, но эта неполадка одна из частых в самых разных приборах нагрева. Причина — переключения под высоким током и низкокачественное изготовление контактов узла.

Ремонт масляного обогревателя своими руками: устройство и поиск поломок

Биметаллические пластины выступают основой! Бытовые нагревательные приборы пометили, электрочайник завоевали, прямо под кнопкой расположились.

Благодаря биметаллической пластине прибор выключается, дождавшись нужного момента времени, подгоняемый паром, бодрым щелчком. Масляные обогреватели снабжены аналогичным механизмом, посложнее только. Больше напоминает виденное в утюге, преимущественно старой модификации.

Винтовой механизм приводится в движение ручкой термостата, прижимая контакт сильнее-слабее к биметаллической пластине (слегка упрощенное толкование, но примерный смысл таков). Говорят, лучше один раз увидеть, нежели сто раз попробо… услышать.

Встречайте свежие фото, пока модель не скопировали конкуренты. Рассказ про ремонт масляного обогревателя своими руками будет опираться на сделанные снимки.

Масляный обогреватель хорошо устилать одеждой сушиться. Единственный тип приборов, где хозяин избежит фатальных последствий. Единственное, сбоку гармошчатой емкости имеется пристройка, снабженная электронной начинкой, отсек избегайте укрывать. Устройство масляного обогревателя включает следующие элементы:

Датчик аварийного отключения (термопредохранитель, реле)

  • Емкость, заполненная маслом. Внешний вид — вылитая гармошка, раскаляющаяся до приличной температуры, повремените дотрагиваться рукой. Что касается сушки вещей, безбоязненно кладите переносящие нагрев. Емкость герметичная, однако внутри воздух объемом 15%. Попробуйте поставить масляный обогреватель кверху ногами, завалите набок, верните колесам нагрузку. Услышанные глухие удары пугают мышей: пузырьки воздуха лопаются внутри. Вода не применяется нагревателем, быстро испарится, коррозия корпуса станет значительной, технология изготовления потребовала бы полного исключения из рабочей жидкости воздуха (вода + кислород = самый мощный окислитель живой природы). Коэффициент температурного расширения самой распространенной жидкости планеты десятикратно превышает аналогичный параметр стали. Нехорошо, если бак разорвет.
  • Нижняя часть торца гармони содержит ТЭН, к которому льнет отсек электроники. Масляный обогреватель лишен насоса, работает путем естественной рециркуляции масла. Ток начинается от ТЭНа вверх, затем на противоположном конце батареи жидкость спускается. Работая, издает различимые слухом вибрации спирали под действием переменного напряжения. Эффект неустраним, обусловлен влиянием магнитного поля Земли. Температура кипения выше 100 ºС (150-200), к емкости избегайте прикасаться, до изменения фазового состояния не доводится жидкость по причине запрета применения воды: емкость разорвет. ТЭН двойной (две спирали), позволит гибче регулировать нагрев.
  • Неподалеку от ТЭНа находится термопредохранитель. Устройство не даст случиться пожару, если вдруг масло вытечет, сломается температурное реле. Масляный обогреватель работал бы упорно, когда медный ТЭН начал бы плавиться. Масло вытечет — через корпус высокая температура вызовет срабатывание налепленного термопредохранителя. Структурой различают биметаллические (многоразовые) или проволочные (одноразовые). Фото показывает наличие над ТЭНом отчетливо чернеющей таблетки: термопредохранитель (см. первое фото обзора), либо термореле (определено конструкцией).

Стальной профиль, обеспечивающий соединение отсека электроники и гармошки обогревателя

  • Реле расположено вверху. Главное отличие от утюга видим: отсутствует соприкосновение с корпусом. Видно, тепловое реле просто попирает воздух. Масляный обогреватель подмеченной чертой напоминает электрочайник, в котором биметаллическая пластина частенько подвергается воздействию пара, проникающего через специальное отверстие корпуса. Тепловое реле — механизм регулировки, термопредохранитель предназначен локализовать случай отказа штатных средств.
  • Снимки показывают: выключателей два, к каждому подходят фаза, земля ТЭНа, один провод теплового реле. Такая избыточность позволяет светиться индикаторным лампочкам. Одной фазы недостаточно обеспечить эффект Джоуля-Ленца. Производитель заранее не ведает, какой стороной пользователь воткнет вилку, будет ли синий (красный) провод занулен, подвержен действию 230 вольт.

Электрическая часть мало отличается от утюга, электрочайника, водонагревателя. Можно включать обе спирали ТЭНа одновременно, отдельно. В последнем случае масляный обогреватель будет достигать режима дольше. Есть шанс, в холодной комнате конструкция станет работать вовсе без перерыва.

Исследователь магнитного поля Земли слушает жужжание спирали масляного обогревателя

Закрыть отверстия прохода воздуха в электронную схему — ничего не сгорит, масляный обогреватель отключится раньше срока, повторный запуск произойдет нескоро, притоку свежей струи воспрепятствует сушащийся шерстяной носок. Днище кожуха электронного блока прорезано приточными щелями. Воздух покидает пол, следует, минуя провода, достигая верхнего выхода. Попутно биметаллическая пластина оценивает момент прекращения нагрева.

Фотографии масляного обогревателя показывают: электронный блок завальцован единым целым с гармошкой. Это не так. Надписью «Не накрывать» скрывает пару шурупов, крепежная скоба удерживается пружиной, находящейся в донной части. Хорошо видно невооруженным глазом, пояснения излишни:

Внутри кожуха масляного обогревателя большинство электрических соединений выполнено разъемными клеммами. При необходимости снимите выключатели, биметаллическое реле, открутив изнутри винты, разомкнув провода. Обратите внимание: ТЭН намертво завальцован. Показывает желание производителей, внутрь никого не допускать.

Хитрый техник умеет знакомиться

Чаще ломается ТЭН, течет бак. Масляный обогреватель приходит в полную негодность. Реле прослужит годами. Сегодня распространены советские утюги, поныне работоспособны. Отремонтировать механизм невозможно.

Почистить спиртом контакты окисленные нужно. Ремонт электронной начинки ограничивается заменой элементов преимущественно. Термопредохранители ленятся ремонтировать: сложно рассчитать температуру срабатывания. Мастера избегают брать ответственность.

Клавиши, реле временами следует чистить.

Главное – замена ТЭНа, масла, ремонт пробоин. Желающим взяться следует знать: в баке непременно запасают воздух. Играет роль подушки, когда масло начинает расширяться. Уберегает бак от разрыва. При замене используете трансформаторное масло, не подходит отработанное, вызовет обрастание ТЭНа накипью.

Синтетические сорта несовместимы с минеральными. Желающим могут хорошо растолковать старожилы автомобильных форумов. Механизм чистится от масла, если отсутствует уверенность, какой тип залит внутрь до ремонта.

Бак избегайте паять. Брать припой не оловянный — латунный, медно-фосфорный, серебряный, пользоваться горелкой. Подойдет оборудование ремонтника холодильников. Внутрь бака рекомендуется залить воду, избегая возгорания. Соответственно, после работ емкость необходимо просушить.

Масло перед заливкой выпаривается температурой 90 ºС. Упорно греть жидкость поостерегитесь — начнет окисляться, гореть. Разумеется, можно масло выморозить. Тонкая струйка пропускается желобом, имеющим отрицательную температуру.

Масло заливается на 90% емкости масляного обогревателя, измерить можно любым доступным способом, водой.

Как вынимать ТЭН, зависит от конструкции. Имеются сведения о разборных и неразборных вариантах исполнения. Старайтесь подбирать нагревательный элемент аналогичной мощности. Оболочка изготавливается из медных трубок. Бак масляных нагревателей стальной, имеется вероятность коррозии, вызванной образованием гальванической пары.

Малые пробоины допускается завинчивать болтами. Резьбу проложите шпаклей, применяется термостойкий герметик. Тяжело избежать утечек. Одним герметиком дело не обойдется, циклы нагрева-остывания вызовут появление трещин. Не зря корпус выполнен гармошкой. Структура металла гасит львиную долю деформирующих нагрузок.

Перечислили главные виды неисправностей. Самостоятельный ремонт масляных обогревателей, когда дело касается пробоин, является задачей трудоемкой, неблагодарной. Однако, имейся под рукой инвертор сварки тонких листов, пробоину локализуйте. Важно удалить, починяя слой ржавчины, места, подвергшиеся коррозии, дать шву зацепиться. Ремонт утечки масла имеет шансы на успех.

Замолчали датчики падения. Предваряют вход электрической схемы масляного обогревателя, при определенном крене отключают питание прибора. Проверить работу элемента не сложно. Положите набок, прозвоните контакты.

Ремонт датчика падения масляного обогревателя не оправдан риском, спровоцированным неправильным исполнением операций. Наравне с термопредохранителем видим элемент, обеспечивающий безопасность эксплуатации.

Информация, касающаяся починки, изложена, надеемся, рассказ полезен начинающим мастерам. Профи сами знают, как устранить неполадку.

Ремонт масляного обогревателя своими руками: три вида поломок | Тепломонстр

Масляный обогреватель на сегодняшний день является просто незаменимым помощником в обогреве квартиры или дома. Обычно такого плана техника долго не выходит из строя, тем самым не давая хозяевам повода волноваться. Однако в некоторых случаях все-таки могут появиться проблемы.

Ремонт масляного обогревателя предусматривает наличие схемы. Необходимые запчасти можно подобрать благодаря маркировкам.

При поломке масляного обогревателя обычно появляются посторонние звуки, начинает протекать жидкость, или обогреватель не включается. В этом случае решением проблемы будет обращение к специалисту. Но это не всегда бывает возможно, особенно в тех случаях, когда срок гарантии уже закончился.

При этом важно соблюдать технику безопасности и никуда не спешить. Перед тем как начать ремонт, важнее всего выявить причину поломки. Для этого обогреватель необходимо отключить от сети и разобрать, а там уже вам будет четко видно, в чем дело.

Нужные инструменты

Панель управления масляного обогревателя.

Все методы ремонта масляных обогревателей зависят от конкретного вида поломки. Но чтобы починить устройство, потребуется определенный набор инструментов и материалов, без которого невозможно обойтись, особенно если вы заодно желаете почистить обогреватель от пыли внутри. Вам понадобятся такие материалы:

  • надфиль;
  • спирт;
  • несколько мягких тряпок, которые потом не жалко будет выбросить;
  • омметр;
  • наждачная бумага;
  • отвертка;
  • пластинка из биметалла;
  • мягкая кисточка;
  • тушь.

Три основных вида поломок и их устранение

Теперь можно смело приступать к процессу ремонта обогревателя. Рассмотрим наиболее простые и эффективные методы ремонта данных обогревателей по трем основным направлениям: при появлении посторонних свистящих звуков, при проблемах с электрикой и при повреждении биметаллических пластинок или корпуса.

Повреждение корпуса или пластинок

Схема устройства масляного обогревателя.

Если вы разобрали свой обогреватель и обнаружили, что пластины из биметалла повреждены, необходимо разобрать ручку, которая регулирует температуру, и поставить ее на минимальный режим прогрева. После этого поочередно снимаются винты, гайка, рамка и пружинка. Дополнительно рассоедините гайку с винтом, чтобы проверить их контакт.

Затем аккуратно снимите пластину из биметалла. Если она сильно повреждена, что часто случается от времени и провоцирует течь, то нужно ее полностью поменять. Для этого сначала снимите стержень датчика, а после него магнит. Теперь вы сможете достаточно легко поставить на место уже новую пластину.

Но пластина не всегда может провоцировать утечку жидкости. Это может быть и элементарное повреждение стенок корпуса. Чаще всего его бывает видно даже без разборки обогревателя. В этом случае необходимо все же разобрать корпус, чтобы осмотреть остальные места, которые в скором времени тоже могут спровоцировать течь.

Теперь вы должны взять наждачную бумагу и хорошо эти места зачистить. После этого спиртом обезжирьте их и принимайтесь за герметизацию. Для этого используется специальная герметизирующая замазка для таких обогревателей, которая продается на рынке.

Иногда может подойти и холодная сварка, но с ней нужно быть осторожнее, так как не для всех моделей она приемлема. К тому же, это ухудшит декоративный вид. После герметизации дождитесь застывания и долейте масла.

Включите обогреватель и проверьте качество устранения течи.

Резкие посторонние звуки при работе

Принцип работы масляного обогревателя.

Следующая поломка состоит в наличии резких свистящих звуков при работе обогревателя. В этом случае, если с электрикой все в порядке, проблема состоит в неправильном положении обогревателя. Скорее всего, вы до этого часто его переустанавливали с места на место в процессе эксплуатации или подвергали сильным наклонам.

Это является как раз тем случаем, когда делать ничего не нужно. Просто соберите обогреватель заново и установите в таком месте, чтобы хотя бы несколько дней совсем его не трогать. Вскоре проблема должна решиться сама собой. Если этого не случится, постарайтесь заменить масло или долить немного нового в корпус.

Устранение проблем с электрикой

Отремонтировать масляный обогреватель с плохой электрикой сложнее всего. Здесь важно правильно все выявить, поэтому помощь специалиста, который разбирается в электричестве, вам не помешает. Тем более, что так будет надежнее производить работу по ремонту.

Итак, если выявленная проблема состоит в замыкании контактов, находящихся в регуляторе обогревателя, то вы должны поступить следующим образом. Снимите обогреватель с основания, открутив винты. Далее при помощи отвертки уберите упор и примыкающие к нему шайбы. Теперь вы можете без проблем снять якорь, под которым и находятся нужные вам контакты.

Поврежденные или окисленные контакты будет видно сразу. Если повреждение несильное, можно их просто обновить, не меняя полностью. Для этого зачистите провода, протрите их наждачной бумагой и обработайте спиртом. После этого соберите систему. Включите обогреватель в сеть и проверьте его работоспособность.

Схема устройства терморегулятора масляного обогревателя: 1-биметаллическая пластина; 2,7-упор; 3-регулировочный винт; 4-рамка; 5-шайба; 6-гайка; 8-якорь; 9-неподвижный контакт; 10-панель; 11-магнит; 12,14-винт; 13-пластинчатая пружина.

Второй серьезной причиной могут быть либо проблемы с проводами в вилке подключения, либо повреждение проводных жилок возле клемм. В этом случае чаще всего обогреватель не подает совсем никаких сигналов работоспособности, причем не работает даже индикаторная лампа.

Тогда осмотрите вилку и примыкающий к ней шнур. Если там обнаружены дефекты, произведите зачистку и обработку проводов способом, описанным выше. Но в том случае, если здесь все нормально, придется углубиться немножко дальше в систему.

Для этого снимите осторожно обогреватель с панели и демонтируйте все виды имеющихся шайб. Потом снимите основную панель и внимательно осмотрите соединения проводов.

Скорее всего, в одном или нескольких местах будет обнаружен разрыв либо окисление. Тогда при помощи омметра проверьте на работоспособность кабель.

Если все нормально, вам остается зачистить и обработать поврежденные места, собрать устройство и проверить снова.

Но если омметр показал, что главный кабель нерабочий, то вам необходимо его раскрутить и осмотреть концы с обеих сторон. Здесь может быть три варианта. Первый – если на кончиках появился нагар.

Тогда его нужно зачистить, заизолировать, собрать все и снова проверить работу обогревателя. Второй вариант – плохое соединение с винтами.

В этом случае необходимо подкрутить винты, чтобы соединение было плотно прилегающим.

Третий вариант – это когда кабель поврежден очень сильно по нескольким причинам. Это будет сразу видно невооруженным глазом. Тогда намного проще и безопаснее будет приобрести новый подходящий кабель и присоединить его к обогревателю.

Самые популярные статьи блога за неделю

Ремонт масляного обогревателя своими руками: диагностика и устранение неисправностей

Поломка масляного радиатора может случиться неожиданно и в очень неподходящий момент. Если на корпусе появились потеки масла – прибор следует немедленно выключить из сети и задуматься о покупке нового источника тепла.

При других неисправностях устройство можно вернуть к жизни при помощи мастера или самостоятельно.

Браться за ремонт масляного обогревателя своими руками рекомендуется только при наличии элементарных знаний в области электрики, не забывая при этом о соблюдении техники безопасности.

Основные поломки масляных радиаторов

Любой ремонт начинается с диагностики. Важно правильно определить причину выхода из строя и вычислить неисправную деталь.

  • Не стоит пугаться, если источник тепла начал издавать треск сразу же после включения. Как правило, это происходит во время разогрева минерального масла, находящегося внутри. Потрескивание считается нормой и не отражается на работе электроприбора. Иногда уменьшить шум помогает перестановка радиатора на идеально ровное место.
  • Если обогреватель перестал включаться, первым делом следует исключить поломку в розетке и включить прибор в другой источник питания. Самая распространенная поломка в этом случае – отошедший контакт, на втором месте – неисправность вилки, а на третьем – повреждения и разрывы шнура.
  • Если обогреватель подает признаки работы (горят индикаторы, включаются вентиляторы), но не нагревается, причину следует искать в термореле. Эту запчасть несложно купить и заменить своими руками.
  • Холодный корпус также может свидетельствовать о выходе из рабочего состояния нагревательного элемента – это довольно серьезная причина и самостоятельно устранять ее не рекомендуется.
  • Если прибор не отключается после нагрева до заданной температуры, это может сигнализировать о неисправности термостата – такая работа становится не только некомфортной и опасной, но и неэкономичной в плане расхода электроэнергии.
  • Инструменты для ремонта: отвертка и мультиметр

    Устранение неисправностей своими руками

    Масляный радиатор представляет собой неразборную конструкцию, поэтому нельзя нарушать герметичный корпус прибора, пытаясь заменить неисправный ТЭН. Самостоятельный ремонт масляного обогревателя возможен только на уровне шнура, вилки и блока управления.

    К радости домашних мастеров наиболее частые поломки случаются именно в этих местах. Чтобы не запутаться в запчастях, рекомендуется группировать все крепежи и детали и делать пошаговые фото во время работы – так будет легче собрать устройство в обратном порядке.

    Электрическая схема масляного обогревателя

    Обогреватель не включается: порядок действий

    В первую очередь шнур осматривают и тщательно прощупывают, пытаясь обнаружить заломы. Если шнур долго находился в изогнутом состоянии, вероятнее всего именно в этом участке образовался дефект. Вилку, если позволяет ее конструкция, разбирают и проверяют целостность контактов. Чаще всего проблема скрывается в точке соединения штырей вилки с концами токоведущих жил шнура.

    Если на шнуре и вилке нет видимых признаков выхода из строя, следует воспользоваться специальным прибором – омметром и «прозвонить» кабель.

    Также необходимо провести ревизию соединения электрического провода с клеммами блока питания и проверить состояние блока, предварительно сняв декоративную крышку передней панели. Обнаруженный нагар удаляют, тщательно зачищая элементы.

    Ослабевшие крепежи аккуратно подтягивают, восстанавливая контакты. Если в запасе есть новый электрошнур с розеткой, можно заметить им состарившийся кабель.

    Проверка контактов в блоке питания

    Диагностика работы ТЭНа

    Чтобы не разбирать блок питания во второй раз, рекомендуется сразу же осмотреть терморегулятор. Для получения доступа к этому модулю необходимо слегка приподнять якорь устройства и осмотреть контакты.

    Потемнение свидетельствует о том, что в электроприборе было короткое замыкание. Его последствия несложно устранить, зачистив электрические контакты наждачной бумагой и обработав спиртом.

    Мелкий мусор, образовавшийся в процессе чистки, удаляют из блока пылесосом.

    Проверка работоспособности термопредохранителя

    Замене также подлежат поврежденные шины – новые заготовки несложно вырезать из листа латуни такой же толщины, воспользовавшись старыми деталями в качестве шаблона. Отверстия для крепежей просверливают дрелью.

    В регуляторе температуры имеются биметаллические пластины, которые в случае обнаружения поломки, нужно заменить. Чтобы извлечь пластину, разбирают терморегулятор, аккуратно и последовательно откручивая все гайки.

    Радиатор чрезмерно нагревается или плохо греет

    У этих полярных проблем один корень – неисправность терморегулятора. Для поиска причины важный модуль разбирают и внимательно осматривают.

    Надежнее всего – заменить эту деталь, поискав в продаже запчасти для масляных обогревателей. Сбитые настройки можно попробовать отрегулировать самостоятельно, установив ход якоря в пределах 1,5-2,5 мм.

    В идеале он должен скачкообразно двигаться от магнита к упору.

    Термостат для масляного радиатора

    Еще одна важная запчасть: термореле

    Завершив ремонт, устройство собирают и включают в сеть. Отсутствие ожидаемого результата – повод обратиться к специалисту или красноречивый намек на то, что пора приобрести новый электрообогреватель. Заниматься в домашних условиях заменой ТЭНа, а также сваркой и пайкой поврежденного корпуса настоятельно не рекомендуется.

    Ремонт масляного обогревателя своими руками

     Масляный обогреватель OL20-9 (не включается, имеет подтеки масла) производства OLMO Denmark представляет собой ребристую металлическую батарею. В её поддон вставлен ТЭН, погруженный в минеральное масло.

    Питание – сеть 220 В, 50 Гц. Имеет две ступени нагрева. Лампа индицирует включение ТЭНа на обогрев. Ручка терморегулятора плавно устанавливает температуру выключения радиатора.

    Это позволяет регулировать нагрев жилого помещения до комнатной температуры.

    Принцип работы обогревателя

     Преобразует электрическую энергию в тепло. Включённый в сеть обогреватель отдаёт тепло маслу, которое разогревает полностью весь корпус. Нагретый радиатор обогревает окружающее пространство. Далее по законам физики осуществляется конвекция воздуха: тёплый вверх, холодный вниз.

     Элементы электрической схемы

  • Нагреватель ТЭН2000.
  • Клеммная колодка.
  • Переключатель уровня мощности кулачковый, двухступенчатый T100/55.
  • Биметаллический термостат.
  • Электрический шнур.
  •   Недостатки

    • Сушит воздух. При продолжительной работе обогревателя становится несносно дышать, поэтому необходимо рядом ставить стаканчик или ванночку с водой. По мере испарения ванночка наполняется водой хозяевами. Круглыми сутками работать не должен, необходимо делать перерывы в работе. Нельзя сушить на нём мокрые вещи – эффект обогрева теряется, обогреватель из-за недостатка притока холодного воздуха перегревается.
    • продолжительность разогрева 20 — 30 мин;
    • большой вес;
    • громоздкий, занимает пространство.

     Преимущества

     В отличие от спиральных нагревателей и тепловентиляторов масляные обогреватели

    • не создают шум;
    • не сжигают кислород;
    • безопасны (нагрев до 60 градусов).

      Неисправности

    • Подтёки масла.
    • Масляный обогреватель не включается.
    • Масляный обогреватель не выключается.

      Инструменты

  • Отвёртка.
  • Пинцет.
  • Газовый ключ №2.
  •  Порядок разборки

  • Выкрутить скрытый винт на панели управления.
  • Снять пинцетом пружинку, стягивающую скобу крепления панели управления к корпусу радиатора.
  • Осмотреть соединения электрической схемы.
  • Проверить исправность ТЭНа.
  • Устранить подтёки.
  •  Ремонт масляного обогревателя своими руками

     Обогреватель не включается. Причина выгорела клеммная коробка, отвалился провод сетевого шнура

      Ремонт: неисправную клеммную колодку заменить новой, восстановить контакт сетевого провода.

     Причина: подтёки масла на обогревателе и разбрызгивание под панелью.

     Необходимо: затянуть ключом крепёжную гайку ТЭНа, при необходимости заменить прокладку.

    Как сделать ремонт масляного обогревателя своими руками – основные способы

    Содержание:

    Вышедший из строя масляный обогреватель не следует выбрасывать, восстановить работоспособность этого источника дополнительного обогрева можно самостоятельно, не привлекая к работе специалистов.

    Как устроен прибор

    Если сломался обогреватель, прежде чем приступить к его ремонту следует  поближе ознакомиться с его устройством и принципом работы.

    Основными частями масляного обогревателя является следующее:

    • Металлический корпус.
    • Нагревательный элемент – ТЭНа.
    • Блок управления.
    • Соединительные провода.

    Работает устройство по такому принципу:

    • Корпус заполнен специальным маслом.
    • При включении радиатора температура элемента нагревания начинает повышаться.
    • Соответственно масло также нагревается.
    • Постепенно тепло передается на стенки корпуса, а от них нагревается помещение.
    • Когда температура в комнате достигает оптимального значения, срабатывает блок управления и ТЭНа отключается.
    • Процесс повторяется на протяжении всего периода подключения обогревателя к сети электропитания. Благодаря этому в помещении создается комфортная обстановка.

    Причины выхода обогревателя из строя

    Масляный обогреватель перестает работать по разным причинам, однако все повреждения могут быть электрического и механического типа.

    В первом случае выходит из строя электрооборудование, это может быть ТЭН и элементы блока управления, включая термопредохранители, тепловое реле и выключатель. В редких случаях сбой в работе происходит из-за неисправной электропроводки.

    Подготовка к ремонту обогревателя

    Перед тем как отремонтировать масляный радиатор следует создать определенные условия. Именно этот шаг станет залогом качественного ремонта. В первую очередь необходимо подготовить место, где будет выполняться разбор оборудования. Главное условие при этом – простор и хорошее освещение. Ремонт обогревателя вполне можно провести в гараже или какой-либо отдельной комнате.

    Ремонтный процесс

    Каждый хозяин при выходе из строя прибора дополнительного обогрева задает вопрос, как вернуть к работе сломанное оборудование. Решение вопроса довольно простое и состоит из нескольких пунктов:

    • Независимо от вида выполняемых работ, перед тем как разобрать масляный радиатор нужно выполнить его отключение от сети электропитания.
    • Затем прибор нужно разобрать и рассмотреть схему масляного радиатора, чтобы понять, почему он не работает. Для этой цели выполняют отсоединение панели управления от основного корпуса. В качестве крепежа в этом случае могут использоваться защелки, винты и скобы, поэтому важно провести тщательный визуальный осмотр. После определения типа крепления снимают панель управления. При этом очень важно не прилагать особых усилий, чтобы не сломать пластмассовые элементы.
    • Восстановление работоспособности масляного обогревателя начинается с проверки сетевого шнура и выключателя. Иногда масляный обогреватель не работает из-за обрыва проводов сетевого шнура. Проверить достоверность этого можно с помощью тестера. Что касается выключателя, то здесь причина заключается в нарушении контакта, что является результатом подгорания проводов в местах соединения. Для решения проблемы провода отсоединяют и зачищают, также проводят зачистку места присоединения. Далее проводят сборку выключателя и проверяют восстановленный контакт, используя тестер.
    • На следующем этапе осматривают все контактные соединения блока управления. На каждом контакте выявляют окисленные или подгоревшие места, а также места ослабленного крепления. Ремонт выполняют с помощью отверток и шлифовальной шкурки. В некоторых случаях пользуются паяльником, которым припаивают оторвавшиеся проводки.
    • Если неисправным окажется тепловое реле или регулятор температуры, нужно аккуратно снять эти элементы и разобрать их. Расположенную внутри биметаллическую пластину вытаскивают и выполняют замену на новый элемент. Других неисправностей в этих деталях быть не может. Новая пластина восстанавливает работоспособность реле или терморегулятора.
    • Термопредохранители проверяют на предмет работоспособности с помощью тестера, в случае неисправности заменяют их новыми элементами. Проверить следует каждый из имеющихся термостатов.
    • Если обогреватель масляный не греет, то причиной может быть неисправный нагревательный элемент. Для проверки состояния ТЭНы также используют тестер. С его помощью измеряют сопротивление, нормальное значение которого должно быть равным 1 КОму. Отклонение от этого значения свидетельствует о неисправности ТЭНы и времени ее замены.

    Пройдя все этапы проверки электрических частей масляного радиатора можно приступать к устранению механических повреждений.

    Самой актуальной проблемой является вытекание масла из корпуса радиатора. Для ее решения необходимо разобрать прибор и слить остатки масла. Выполняя осмотр корпуса на предмет повреждений, важно точно установить место течи.

    Здесь с помощью шлифовальной шкурки выполняют зачистку, в результате которой определяют размер отверстия. От этого зависит способ ремонта.

    Если размер отверстия небольшой, а вокруг отсутствуют следы коррозии, то можно в отверстие небольшой саморез или винт.

    Отверстие, образованное в результате ржавчины, заделать сложнее. Поврежденное место также зачищают наждачной шкуркой, удаляя ржавчину до основного металла. После этого проводят осмотр и определяют размер отверстия.

    Небольшую дырку можно запаять, используя латунный припой, а не олово. На более обширное повреждение накладывают заплатку и приваривают ее с помощью сварочного оборудования полуавтоматического типа.

    Процесс усложняется тем, что для его выполнения требуется специальное оборудование и навыки работы с ним.

    Можно выполнить ремонт масляных радиаторов своими руками, для этого необходимо обладать минимальными навыками в слесарном и электротехническом деле. Тем более что ремонт незначительной поломки обойдется дешевле, чем покупка нового прибора для обогрева помещений.

    Оцените статью: Поделитесь с друзьями!

    Можно ли отремонтировать негерметичный маслонаполненный радиатор

    Когда температура упадет, нет сомнений, что вам придется искать альтернативные источники тепла, а также для других целей обогрева. Это, безусловно, увеличит ваши расходы на электроэнергию и счета за электричество. Вам нужно найти выход, с помощью которого вы сможете сохранить тепло в своем доме и других вещах, не проделав большую дыру в кармане. Масляные обогреватели становятся довольно популярными. Они доступны по цене, а также обеспечивают комфортное и успокаивающее тепло, не нанося ущерба вашим финансам в том, что касается счетов за электроэнергию.Они используют технологию тепловой конвекции и нагревают окружающую среду, вытягивают более холодный воздух и выталкивают его из замкнутых пространств через маслонаполненные ребра. Эти устройства известны своей более низкой температурой поверхности по сравнению с обогревателями. Они часто считаются одним из лучших решений для всех тех, кто хотел бы сохранить тепло в комнатах, но при этом иметь маленьких детей и домашних животных, о которых нужно заботиться.

    Хотя это, безусловно, хорошая новость, довольно часто мы сталкиваемся с проблемой утечки маслонаполненного радиатора.Если вы пытаетесь найти правильный ответ на проблему протекающего масляного радиатора, то, возможно, вы найдете несколько интересных вещей в этой статье. Вы должны знать, что утечка маслонаполненного радиатора является большой проблемой, и если это произойдет, устройство станет практически бесполезным. Многие считают, что другого выхода, кроме как избавиться от него, нет.

    Развитие утечек могло быть проблемой

    В некоторых ситуациях может возникнуть утечка из маслонаполненного нагревателя.Вы могли видеть, как из устройства вытекает вязкая жидкость. В этом случае необходимо немедленно отключить установку от источника питания. Вы также должны немедленно прекратить использование устройства. Вы должны понимать, что масло остается запечатанным внутри обогревателя на самом заводе, и поэтому пополнить или заменить масло, находящееся внутри радиатора, невозможно. Вы должны проверить условия гарантии и связаться с производителем для возможной замены. Другими словами, ремонт маслонаполненного радиатора может оказаться невозможным.Возможно, вы встретите несколько учебных пособий, посвященных сварке и другим возможностям. Однако было бы благоразумно держаться подальше от таких советов и советов. Попытка отремонтировать протекающий масляный радиатор чревата риском и может создать больше проблем, чем решений. Это могло быть потенциальным источником опасности и поставить под угрозу безопасность заключенных. Существует вероятность взрыва тепла, и если это произойдет, это может быть чревато опасными последствиями. Поэтому было бы лучше держаться подальше от тех новостных статей и другой информации, в которой пытаются найти простые способы ремонта протекающих маслозаполненных радиаторов.Грубо говоря, это невозможно, и если вы это сделаете, вы будете делать это на свой страх и риск.

    Они требуют небольшого обслуживания

    Нет сомнений в том, что маслонаполненные обогреватели не требуют особого ухода или обслуживания. В большинстве случаев замена необходима только для электрических компонентов и запасных частей. Это может быть связано либо с неправильной проводкой, либо с неисправным или неисправным выключателем питания. Отремонтировать его не так уж сложно, и любой квалифицированный, авторизованный и опытный специалист сможет это сделать без особых хлопот.Также могут быть ситуации, когда обогреватель может не обеспечивать необходимое тепло. В таких случаях проблема может быть не в цепи, и поэтому может потребоваться дальнейшее исследование для диагностики причины проблемы.

    Указывают ли шумы, исходящие от маслонаполненных радиаторов, на неисправность

    Также возможно, что иногда шумы продолжают исходить от обогревателей, которые в противном случае могли бы оставаться беззвучными. Вы могли слышать треск и хлопки. В большинстве случаев это нормально, и это может произойти из-за нагрева металла и смазки.В некоторых случаях пользователи могли перевернуть обогреватель вверх дном. В таких случаях вы можете услышать булькающий звук, когда снова вернете обогреватель в вертикальное положение. Этот булькающий шум возникает из-за того, что масло снова оседает в своем канале. Перед использованием обогревателя следует подождать, пока шум не утихнет.

    Сводка

    Подводя итог, нормально отремонтировать негерметичный маслонаполненный радиатор. Если на него не распространяется гарантия и гарантия, у вас может не быть другого выхода, кроме как как можно скорее купить новый.

    Масляный радиатор течет масло?

    Теплые, солнечные и прохладные летние дни постепенно уступают место более холодным зимним дням. Скоро зеленые парки превратятся в морозные белые пятна. Уже вышли пледы и зимняя одежда. По мере понижения температуры счета за электричество будут расти. Те большие электрические обогреватели, которые согревают вас, также стоят вам целого состояния. В последнее десятилетие популярность маслонаполненных радиаторов значительно возросла.

    Масляные радиаторы — экономичная и безопасная альтернатива электронагревателям. Поскольку они используют масло, они отлично справляются с поддержанием температуры в комнате в течение значительного времени даже после того, как вы выключили обогреватель. Они не сжигают кислород и поэтому безопасны для младенцев. Они также являются идеальным выбором для больших помещений. Однако, как и другие радиаторы, маслонаполненные радиаторы нуждаются в обычном обслуживании. Утечка масла — распространенная проблема, связанная с этими нагревателями.

    Эта статья будет посвящена анатомии маслонаполненных радиаторов, чтобы решить основную проблему, связанную с этими радиаторами: утечку масла.

    Как работают масляные радиаторы?

    Масляные радиаторы по внешнему виду напоминают традиционные обогреватели. Однако эти радиаторы обычно меньше по размеру. Конструкция маслонаполненных радиаторов различна. Некоторые радиаторы имеют стойки или ребра, а другие — плоские панели. Тем не менее, почти все конструкции портативны, а более крупные модели оснащены колесами для безопасного обращения.

    В корпусе нагревателя находится диатермическое масло, которое не требует доливки или замены. Используемое диатермическое масло имеет высокую удельную теплоемкость и высокую температуру кипения. Благодаря этим свойствам диатермическое масло используется в качестве резервуара тепла в масляных радиаторах. Когда нагреватель включен, резистор преобразует электрическую энергию в тепло. Диатермическое масло поглощает это тепло. Затем масло проходит через ребра и колонны, передавая тепло металлу.По мере того, как металл нагревается, он передает тепловую энергию в комнату. После этого воздух выполняет свою работу по рассеиванию тепловой энергии.

    Почему в масляных радиаторах течет масло

    Масляные радиаторы — это радиаторы, не требующие особого ухода. Однако распространенной проблемой, связанной с этими радиаторами, является утечка масла. Утечка масла может произойти по нескольким причинам. Некоторые из распространенных причин включают сломанную масляную прокладку, сломанные сварные швы и повреждения из-за неправильного хранения и обращения.К сожалению, если из маслонаполненного радиатора начинает течь масло, мало что можно сделать.

    Можно ли избежать утечки масла?

    Однако пользователи могут принять определенные меры предосторожности, чтобы избежать утечки масла из маслонаполненных радиаторов. Прежде всего, всегда обращайтесь с маслонаполненными радиаторами с особой осторожностью. Если вы хотите переместить их с одного места на другое, будьте предельно осторожны, катая их. Масляные прокладки и сварные швы обычно ломаются из-за неправильного обращения. Точно так же всегда накрывайте радиатор, чтобы обеспечить защиту ребер от пыли и других материалов.

    Что делать, если масляный радиатор начинает течь?

    Диатермическое масло, которое действует как резервуар тепла в маслонаполненных радиаторах, заливается в нагреватель на заводе. Это диатермическое масло загружается только один раз, и пользователям не нужно его менять. Это точная причина, по которой маслонаполненные радиаторы считаются радиаторами, не требующими особого обслуживания. Однако у этого есть и обратная сторона. После того, как маслонаполненный радиатор заправляется маслом на заводе, масляный бак герметично закрывается.Таким образом, невозможно заменить или устранить утечку масла в маслонаполненных радиаторах.

    Утечки масла могут быть опасными. Таким образом, если вы заметили, что из маслонаполненного радиатора вытекает жидкость, немедленно отсоедините радиатор. Позвоните в компанию-производитель и попросите замену, если радиатор находится на гарантии.

    Сводка

    Масляные радиаторы — удобный вариант, если вы устали от огромных счетов за электроэнергию, которые сжигают ваш карман. Эти обогреватели практичны, удобны и экономичны.В отличие от других радиаторов, масляные радиаторы требуют минимального обслуживания. Они прочные и долговечные. Однако, к сожалению, иногда в масляных радиаторах возникает проблема утечки масла, которую нельзя исправить. Когда это происходит, владельцам радиаторов ничего не остается, как отказаться от обогревателя. Хорошая новость заключается в том, что при некоторой осторожности и внимании владельцы радиаторов могут уменьшить проблему утечки масла.

    Нагрев радиатора Общие проблемы и простые решения

    Вместо того, чтобы пропускать нагретый воздух через систему каналов, как в обычной печи, у вас может быть паровой или водяной радиатор, который обогревает ваш дом через ряд труб.Радиаторы были изобретены в середине 1800-х годов, и они все еще есть во многих старых домах.

    Экономичные и энергоэффективные домашние радиаторы начинают возвращаться в некоторых областях. Существуют даже портативные электрические радиаторы, такие как программируемый портативный радиаторный обогреватель DeLonghi Dragon4Digital, в которых используется специальное диатермическое масло для излучения тепла только в одну комнату.

    Ищете специальные предложения для бытовой техники?

    У нас есть только те купоны на бытовую технику, которые вы ищете.

    Посмотреть предложения

    Как и любую другую систему отопления, радиатор может нуждаться в ремонте. У них могут возникать проблемы от простых до сложных, и их необходимо регулярно решать. Вот несколько общих советов по обслуживанию, а также общие проблемы и способы их устранения.

    Общие советы по обслуживанию радиаторного отопления

    Паровые радиаторы обычно требуют наибольшего ухода. Раз в неделю промывайте заслонку малой воды в котле.Раз в месяц при включенной и горячей системе проверяйте предохранительный клапан, чтобы убедиться, что пар может свободно выходить (будьте осторожны, так как выходящий пар будет очень горячим).

    Во время ежемесячной проверки открывайте клапаны с обеих сторон указателя уровня воды. Выключите систему, дайте ей остыть и долейте воды, если уровень низкий — или купите автоматический водяной клапан, который будет медленно добавлять воду по мере необходимости. Почаще заглядывайте на манометр. Если он выходит за пределы нормального диапазона, выключите систему и немедленно вызовите специалиста.

    Водяной радиатор отопления не так сложно обслуживать, но важно успевать за ним. Помимо периодической смазки двигателя циркуляционного насоса легким маслом, самой большой проблемой обслуживания является продувка системы (если в вашей системе нет автоматической продувки). Для этого откройте клапаны, пока не пойдет вода, а затем снова закройте их. Это удалит воздух из системы. Затем слейте воду из бойлера согласно инструкции производителя. Делайте это осенью, незадолго до отопительного сезона и периодически в течение всего сезона.

    Также следите за манометром и, если в вашей системе нет автоматического клапана регулировки давления, при необходимости выпускайте воздух. Если вам не удается заставить систему поддерживать надлежащее давление, обратитесь к специалисту.

    Раз в год обращайтесь к специалисту по HVAC для проверки паровых и водяных радиаторов. Включите систему хотя бы один раз в отопительный сезон, если она не используется регулярно.

    Электрические маслонаполненные радиаторы не требуют регулярного ухода.Однако следите за ними, так как у них могут возникнуть проблемы с электричеством, как и у любого другого нагревателя, или даже вызвать утечку. Проблемы с этими радиаторами обычно требуют профессиональной помощи.

    Общие проблемы с нагревом радиатора

    Все радиаторы отопления, паровые или электрические, могут иметь относительно общие проблемы. Среди них:

    Нет тепла / радиатор холодный на ощупь:

    Это часто происходит из-за проблем с электричеством или засорения насоса.Убедитесь, что вы не перегорели предохранитель или не сработали прерыватель цепи, и что термостат работает нормально. Если электричество исправно, очистите насос в соответствии с инструкциями производителя и выпустите излишки воздуха, которые могли попасть внутрь. Вы также можете выключить и снова включить переключающий клапан рядом с котлом. Если ничего из этого не работает, обратитесь к специалисту по HVAC. Замена насоса может стоить несколько сотен долларов в зависимости от вашего географического региона и особенностей вашей системы.

    Холодный верх, теплый низ:

    Если кажется, что радиатор холодный вверху, но теплый внизу, возможно, необходимо «удалить воздух». Выключите насос, поставьте ведро для сбора воды и откройте вентиль радиаторным ключом. Когда вода начнет стекать в ведро, закройте вентиль.

    Теплый верх, холодный низ:

    Радиатор, теплый вверху и холодный внизу, может означать многое. Попробуйте снять радиатор со стены и промыть его водой.Если это не помогло, обратитесь к профессионалу. Эти затраты на ремонт трудно предсказать, потому что они зависят от проблемы и времени, необходимого для диагностики и устранения.

    Утечка:

    Утечка в радиаторе может быть сложной задачей для самодельной работы, когда источник неочевиден. Если у вас нет особых навыков, лучше позвонить профессионалу. Цены на ремонт сильно различаются в зависимости от того, сколько времени требуется на диагностику и можно ли отремонтировать проблемную часть или ее необходимо заменить.

    Простой ремонт радиатора

    Для паровых радиаторов и радиаторов с горячей водой есть несколько основных шагов, которые вы можете предпринять, чтобы исправить досадные проблемы и обеспечить их максимальную работу:

    Проверить уклон. Радиаторы

    работают лучше всего, когда они установлены под небольшим уклоном к впускной трубе. Если вам нужно его создать, добавьте под вентиляционное отверстие деревянную деталь размером 1/4 дюйма. Это может иметь большое значение для уменьшения стука.

    Заменить заблокированные вентиляционные отверстия.

    Со временем краска и коррозия могут заблокировать вентиляционные отверстия радиатора, задерживая воздух внутри. Простое решение для старых радиаторов, которые не нагреваются должным образом, — это заменить вентиляционное отверстие на новое. Обычно они крепятся парой винтов, и в большинстве магазинов бытовой техники или больших коробок продаются новые. Просто убедитесь, что вы покупаете подходящий размер.

    Открыть или закрыть клапаны.

    Радиаторные системы имеют множество клапанов, которые иногда оказываются в частично открытом / частично закрытом положении.Если вы слышите странные звуки или замечаете неравномерный нагрев, проверьте все клапаны. Убедитесь, что те, которые должны быть открыты, полностью открыты, а те, которые должны быть закрыты, полностью закрыты.

    Устранить негерметичность клапана.

    В то время как утечку в радиаторе сложно отследить и устранить, утечки в клапанах относительно легко. В большинстве случаев утечка клапана происходит из-за гаек с большой крышкой на вертикальных или горизонтальных соединениях. Для затяжки этих гаек используйте два больших гаечных ключа.При необходимости снимите головку клапана и затяните гайку сальника под ней.

    Улучшение эстетики.

    Если у вас есть радиатор, который работает хорошо, но показывает свой возраст, подумайте о приобретении крышки радиатора. Изначально тепловые кожухи использовались для уменьшения тепловой мощности радиаторов увеличенного размера. Современные термостаты решают эту проблему, но тепловые крышки — отличный способ обновить стареющие радиаторы. Выбирайте из простых деревянных шкафов, декоративных металлических узоров или даже нестандартных развлекательных центров.

    Чистая прибыль

    Радиаторы — более старый, но энергоэффективный вариант отопления дома. Как и любой обогреватель, они требуют регулярного обслуживания и иногда вызывают неисправности. Но, обладая небольшим ноу-хау, вы можете самостоятельно решить многие распространенные проблемы с радиатором.

    Часто задаваемые вопросы

    Вопрос:

    Как включить и выключить радиатор?

    А:

    Важно знать, как включить радиатор и как выключить радиатор.Вы выполняете обе задачи с клапаном внизу. Поверните его по часовой стрелке, чтобы выключить радиатор; и против часовой стрелки, чтобы включить радиатор.

    Вопрос:

    Почему не нагревается радиатор?

    А:

    Возможно, неисправна электрическая сеть или забит водяной насос. См. Выше, как проверить и исправить эти проблемы.

    Вопрос:

    Почему мои радиаторы холодные при включенном отоплении?

    А:

    Если верх холодный, а нижний теплый, возможно, потребуется удалить воздух из клапана.Информацию о том, как это сделать, см. Выше. Если верхняя часть теплая, а низ холодная, возможно, вам потребуется обратиться в сервисный центр для ремонта системы отопления.

    Вопрос:

    Что делать, если не работает радиатор?

    А:

    Если один радиатор не работает, в нем может быть скопившийся воздух. Используйте ключ радиатора, чтобы выпустить воздух.

    Полное руководство по безопасности для масляного радиатора обогревателя

    Масляные радиаторные обогреватели используются домовладельцами для обогрева отдельных комнат или небольших домов.

    Эти обогреватели имеют форму радиаторов, заполнены специальным маслом и имеют множество нагревательных элементов, которые мягко нагревают и обеспечивают циркуляцию масла через камеры радиатора.

    Вот самые важные советы по безопасности масляного обогревателя , которым довольно легко следовать:

    • Никогда не используйте удлинители или провода, которые не выдерживают требуемой нагрузки на радиатор. Существует серьезная опасность возгорания из-за перегрева проводов.Это может привести к пожару. Поэтому старайтесь использовать только рекомендованные материалы и выбирайте проводные системы, которые могут выдерживать нагрузку.
    • Всегда полагайтесь на термостаты и внутренний механизм самих радиаторов — если вы решите использовать какой-либо внешний инструмент или технологию, вы рискуете перегреться.
    • Если у вашего маслонаполненного радиатора есть колесики, прикрепите его к месту, прежде чем позволять детям приближаться к ним. Лучше всего использовать стационарные системы, чтобы избежать неприятностей.
    • Хотя маслонаполненные радиаторы в целом безопасны, лучше всего проверить, есть ли у них какая-либо защита от перегрева (переключатели наклона), которые автоматически отключают их, если с нагревателем что-то случится.
    • Хотя радиаторы косвенно нагреваются через масло и не светятся красным, как другие обогреватели, они все же могут сильно нагреваться. Держите устройство на расстоянии нескольких футов от всех горючих материалов, включая стены, мебель и драпировки.
    • Еще один совет по безопасности для обогревателей, заполненных маслом, — чтобы домашние животные и маленькие дети также нуждались в защите от случайного прикосновения к его горячей поверхности. Многие радиаторы поставляются с ограждением, но некоторые нет.
    • Производители предостерегают от хранения этих маслонаполненных радиаторов во влажных местах (ванных комнатах и ​​т. Д.) С плохой вентиляцией.Если выбранный вами радиатор безопасен для использования в ванных комнатах, держите его подальше от всех источников воды, таких как раковина или душ. Эти радиаторы нагреваются медленно, а значит, вы можете оставить их без присмотра. Это неправильно, так как любой обогреватель представляет большую опасность возгорания.

    Где поставить масляный обогреватель в вашей комнате?

    Для оптимального обогрева лучше всего подходит центральное пятно в любой комнате, так как оно способствует естественной циркуляции и равномерно распределяется по всему пространству.

    Помещения с дверями сохраняют тепло лучше, чем открытые помещения, но закрытие и открытие дверей часто способствует потере тепла.

    В доме с открытой планировкой вам придется установить более одного радиатора в разных местах, чтобы генерировать достаточно тепла, чтобы иметь заметную разницу.

    Если вы используете масляный радиатор для обогрева отдельной комнаты, не ставьте его близко к двери. . Тепло может выходить даже из закрытой двери, прежде чем оно успеет распространиться, особенно если в комнате по ту сторону двери холоднее.

    Можно ли использовать масляные обогреватели в качестве основной системы отопления?

    Масляные радиационные обогреватели могут обогревать все помещение, но они не предназначены для замены основной системы обогрева в холодные зимы.

    Для достижения наилучших результатов выберите обогреватель подходящего размера для помещения, где вы планируете его использовать.

    Вместо того, чтобы устанавливать радиаторы по всему дому, использует их с умом для повышения температуры в тех местах, где вы проводите большую часть своего времени.

    Как установить термостат на масляных нагревателях?

    Установка термостата в системе воздушного отопления на температуру около 67 градусов может снизить нагрузку на основную систему, а один или два радиатора восполнят разницу только в тех комнатах, где это действительно необходимо.

    В помещениях, оборудованных потолочными вентиляторами, изменение направления вращения лопастей в обратном направлении приведет к отталкиванию нагретого воздуха от потолка.

    Опасности масляного радиатора, заполненного маслом

    Могут ли маслонаполненные обогреватели взорваться и стать причиной пожара?

    Масляные радиаторные обогреватели не могут взорваться, но хотя масло, используемое в этих радиаторах, не горит для выработки тепла, оно все же горючее, что увеличивает риск возгорания в помещении, где используется маслонаполненный радиатор.

    Пожары возникают при утечке масла или его случайном проливании из трещины в пол. Это масло может не только испортить пористые поверхности, но и загореться, если оно окажется рядом с нагревательным элементом, что приведет к опасному возгоранию.

    Масляные радиаторы также могут опрокинуться и стать причиной возгорания. Поэтому убедитесь, что их масляный бак плотно закрыт.

    Дым из маслонаполненного радиатора

    Масло может пахнуть, и этот запах становится заметным, когда вы заправляете масляный бак обогревателя или если в баке обнаруживается утечка или разлив.

    Нефтяные пары менее опасны, чем выхлопные газы, содержащие смертельно опасный угарный газ, но они могут повлиять на здоровье окружающих.

    В зависимости от чувствительности людей, все, кто подвергается воздействию паров в замкнутом пространстве, могут чувствовать легкую тошноту, у них могут развиться боли в животе и головные боли.

    Можно ли оставлять масляные обогреватели включенными на ночь?

    Если они работают стабильно, и особенно если термостат полностью исправен, не беспокойтесь, чтобы оставить их включенными на ночь.

    Не оставляйте ничего легковоспламеняющегося рядом или наверху.

    Проблема влажности с маслонаполненными нагревателями

    Масляные радиаторы не могут удалять влагу из воздуха, как некоторые обогреватели, особенно те, которые выдувают горячий воздух.

    Это может быть полезно для всех, кто страдает сухой кожей, но, с другой стороны, сухой воздух также может быть опасен для здоровья.

    Людям, страдающим аллергией, может немного помочь масляный радиатор, а сочетание тепла и влаги может сделать близлежащие поверхности рассадниками для заражения плесенью, что может быть очень вредным для здоровья.

    Поэтому избегайте использования маслонаполненного радиатора в помещениях с высокой влажностью. .

    Как отремонтировать масляный радиатор отопителя?

    Масляные радиаторы практически не нуждаются в обслуживании или ремонте.

    • В основном, проблемы в этих устройствах связаны с неисправным выключателем питания или проводкой, и их может легко отремонтировать авторизованный специалист по обслуживанию.
    • Если вы чувствуете, что ваш обогреватель не обеспечивает достаточного нагрева, и проблема не в цепи, проверьте его профессионально.
    • Иногда вы слышите шум от этих бесшумных обогревателей. Потрескивание и треск — это нормально — это происходит при нагревании металла и масла.
    • Если нагреватель был перевернут вверх дном, нормально слышать булькающий шум, когда он поворачивается вертикально, когда масло снова оседает в каналах. Попробуйте подождать, пока голос не перестанет звучать, чтобы снова использовать излучатель.
    • Маслонагреватель также может дать утечку. Если из устройства выходит вязкая жидкость, немедленно отключите его от источника питания и немедленно прекратите его использование.Масло подогревателя герметично закрыто, и любая утечка не может быть пополнена или устранена. Если ваш маслонаполненный радиатор все еще находится на гарантии, быстро свяжитесь с его производителем, чтобы узнать о вариантах замены.

    Масляные радиаторы практически не доставляют проблем в самой системе. В основном они требуют минимального обслуживания и / или обслуживания, но при этом обеспечивают блестящую эффективность.

    Это самая большая причина их популярности.

    Как поступить с маслом в радиаторе

    У вас есть масло в радиаторе? Это должно быть там? Как он туда попал? Все отличные вопросы, если ваш друг только что спросил вас, как поступать с маслом в его радиаторе, потому что вы знаете, что его там точно не должно быть.

    Ваш радиатор должен содержать охлаждающую жидкость для охлаждения двигателя, потому что перегрев двигателя может вызвать серьезные повреждения. Охлаждающая жидкость состоит в основном из двух компонентов: воды и гликоля. Вода выбрана, потому что она отлично передает тепло. Фактически, вода почти в 4 раза лучше передает тепло, чем моторное масло! Гликоль находится в охлаждающей жидкости в различных формах, в зависимости от того, какой тип охлаждающей жидкости используется в вашем автомобиле, и защищает вещи от замерзания зимой.

    Поскольку вода лучше передает тепло, чем масло, важно как можно скорее удалить масло из системы охлаждения!

    Как узнать, есть ли масло в радиаторе?

    Поп колпачок!

    Когда ваш автомобиль полностью охладится до крупности, простое открытие крышки радиатора или крышки бачка с охлаждающей жидкостью быстро скажет вам, есть ли в вашей системе масло.Поскольку масло легче воды, большая часть масла в вашей системе охлаждения будет стекать в верхнюю часть радиатора или переливного бачка охлаждающей жидкости. Если вы видите масляное пятно, плавающее на охлаждающей жидкости, важно очистить систему охлаждения, чтобы двигатель не перегревался.

    Промыть систему охлаждения — это довольно простой проект, сделанный своими руками, поэтому вам следует подумать о том, чтобы решить эту проблему самостоятельно. Если в радиаторе есть масло, для очистки системы охлаждения вам понадобится нечто большее, чем просто садовый шланг. BlueDevil Radiator Flush and Oil Degreaser — это очиститель системы охлаждения 3-в-1, который промывает радиатор, обезжиривает систему и удаляет любые наросты ржавчины, чтобы полностью восстановить вашу систему охлаждения.

    Если вам интересно, насколько просто использовать промывку радиатора BlueDevil и обезжиривание масла, посмотрите это короткое видео с практическими рекомендациями, чтобы быть уверенным, что вы готовы к работе.

    Вы можете получить промывку радиатора и масло для обезжиривания BlueDevil в одном из местных магазинов автозапчастей, например:

    • AutoZone
    • Advance Auto Parts
    • Bennett Auto Supply
    • CarQuest Auto Parts
    • NAPA Auto Parts O
    • Reilly Auto Parts
    • Pep Boys
    • Fast Track
    • Специалисты по запчастям от бампера до бампера
    • Дистрибьютор S&E Quick Lube
    • DYK Automotive
    • Магазины автозапчастей Fisher
    • Магазины автозапчастей Auto Plus
    • Магазины Hovis Auto & Supply Supply
    • Salvo Auto Parts
    • Автозапчасти Advantage
    • Магазины оригинальных автозапчастей
    • Магазины Bond Auto Parts
    • Tidewater Fleet Supply
    • Автозапчасти от бампера до бампера
    • Автозапчасти для любых частей
    • Consumer Auto Parts 9
    Предоставляемые фотографии По:

    Крышка радиатора

    .jpg — Автор: Zenstock — Лицензия Getty Images — Оригинальная ссылка

    Ремонт масляного радиатора, ремонт радиатора, सर्विस, सेवाएं в Gopal Pura By Pass, Джайпур, Agarwal Battery Depo


    О компании

    Год основания 2001

    Юридический статус Фирмы Физическое лицо — Собственник

    Характер бизнеса Оптовый торговец

    Количество сотрудников До 10 человек

    Годовой оборот R.2–5 крор

    Участник IndiaMART с июня 2014 г.

    GST08AFSPG0854R1ZO

    Зарегистрировано в 2001, в Джайпуре (Раджастан, Индия), мы «Agarwal Battery Depo» — это фирма Sole Proprietorship , предлагающая торговлю, оптовую продажу и , поставляющую оптимальный диапазон качества. из охладитель воды, диспенсер для воды, морозильная камера, система спутникового телевидения, стабилизатор переменного тока, водяной гейзер, онлайн-ИБП, очиститель воды обратного осмоса, инвертор и батарея, кондиционер воздуха с разделением на и оконный кондиционер. Приобретенная у честных и надежных поставщиков, наша продукция разработана с использованием проверенных на качество компонентов и передовых технологий в соответствии с отраслевыми стандартами качества. Предлагаемые нами продукты проходят строгую проверку по определенным параметрам качества, чтобы продлить срок их службы перед окончательной отправкой. В дополнение к этому, предлагаемые продукты широко приветствуются нашими уважаемыми клиентами за их выдающиеся характеристики, такие как оптимальная производительность, высокая функциональность, длительный срок службы, бесперебойная работа, прочная конструкция и т. Д.Мы торгуем нашей продукцией некоторых известных брендов, таких как Voltas, Blue Star, Tata Sky, Microtek, APC, Kent, Luminous, Exide, Hitachi, Daikin, O General, Carrier и многих других. Мы также предоставляем услуги по ремонту и установке этих продуктов.

    Видео компании

    Маслоохладители

    Atlas Radiator, Inc. с гордостью кариес и ремонтирует следующие радиаторы:

    Радиатор Alpha Romero, Радиатор Audi, Радиатор Austin, Радиатор Austin Healy, Радиатор BMW, Радиатор Dodge, Радиатор Chrysler, Радиатор Plymouth, Радиатор Daihatsu, Радиатор Ferrar, Радиатор Fiat, Радиатор Ford, Радиатор Lincoln, Радиатор Mercury, Радиатор Chevrolet, Радиатор GMC , Радиатор Honda, Радиатор Hyundai, Радиатор Hummer, Радиатор Isuzu, Радиатор Jaguar, Радиатор Jeep, Радиатор Jensen Healy (Lotus), Радиатор Lancia, Радиатор Land Rover, Радиатор Rang Rover, M.G. Радиатор, Радиатор Maserati, Радиатор Mazda, Радиатор Mercedes Benz, Радиатор Mitsubishi, Радиатор Morris, Радиатор Nissan, Радиатор Datsun, Радиатор Opel, Радиатор Peugeot, Радиатор Porsche, Радиатор Renault, Радиатор Rolls Royce, Радиатор Saab, Радиатор Subaru, Радиатор Sunbeam Talbot , Радиатор Suzuki, Радиатор Toyota, Радиатор Triumph, Радиатор Volkswagen, Радиатор Volvo, Радиатор для пожарной машины KME, Радиатор для пожарной машины Osh Kosh, Радиатор для пожарной машины Seagrave, Радиатор Hino, Радиатор American LA Franoe, Радиатор для автомобиля, Радиатор для крана, Diamond T — Diamond Rio — Радиатор Reo FWD, Радиатор Hino, Радиатор International (Navistar), Радиатор Kenworth, Радиатор Mac для грузовиков, Радиатор Magiros, Радиатор Marmon, Радиатор Peterbilt, Радиатор Sterling, Радиатор для белого грузовика, Радиатор Freightliner, Радиатор с клапаном, белый радиатор, Yard Goat Радиатор, Радиатор для автобусов Neoplan, Радиатор для автобусов Blue Bird, Радиатор для автобусов New Flyer, Радиатор для автобусов Prevost, Радиатор для автобусов Eldorado, Радиатор для автобусов Arctic, Crown Bus Radiato r, Радиатор для автобуса GMC, Радиатор для автобуса AM General, Радиатор для автобуса Golden Eagle, Радиатор для автобуса Thomas, Радиатор для автобуса Gilling, Радиатор для международного автобуса, Радиатор для автобуса Flex, Радиатор для автобуса Beaver, Радиатор для автобуса Yellow Coach, Радиатор для автобуса Orion, Радиатор для транзитного автобуса, MCI Радиатор для автобусов, Радиатор для двух автобусов, Радиатор Hougn, Радиатор Skaget, Радиатор для трояна радиатора Ready Power, Радиатор Clark Lift, Радиатор Hyster Lift, Радиатор Ress Carrier, Радиатор Whiting, Радиатор Champ, Радиатор Baker, Радиатор Lorain, Радиатор Oliver, Радиатор Mercury Tracker, Радиатор Metro, Michigan Radiator, Minneapolis Moline Radiator, Murphy Diesel Radiator, New Holland Radiator, Northwest Radiator, Onan Radiator, P&H Radiator, Pettibone Radiator, Plymouth Locomotive Radiator, Schramm Air Compressor Radiator, Superour Radiator, Terrapac Radiator, Thermo King Radiator , Радиатор Transco, Радиатор Wabco, Радиатор Waukesha, Радиатор Wayne, Радиатор Worthington, Радиатор катапиллярного блока охлаждения для молодежи, Радиатор Bobcat, Двигатель буксировки R Adiator, Toyota Lift Radiator, Komatsu Radiator HerculesRadiator, Kabuka Radiator, Allis Chamers Radiator, Fiat Allis Radiator, Case Radiator, Continntal Radiator, GM / Detroit Radiator, John Deere Radiator, Ford Tractor, Indusrial (Ferguson) Radiator, Gardner Denver Radiator, Hallibuurton Радиатор, Радиатор Hobart Welder, Радиатор Ingersoll — Rand, Радиатор Internatonal Tracker, Радиатор Jeager Comp, Радиатор Joy, Радиатор Koenring, Радиатор Kohler, Радиатор Komatsu, Радиатор Le Roi, Радиатор Le Tourneau, Радиатор Lincoln Welder, Радиатор Massey Harris

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
