Ремонт настольной сенсорной светодиодной лампы

Современные настольные лампы со встроенными светодиодами по электрической схеме мало чем отличаются от цокольной светодиодной лампы. Отличие заключается только в конструктивном исполнении. Драйвер обычно находится в основании лампы, а светодиоды – в излучателе.

Внешний вид настольной светодиодной сенсорной лампы ALT-312SD

Пришлось ремонтировать настольный светодиодный сенсорный диммируемый светильник Pulsar ALT-312SD, изображенный на фотографии. Лампа сначала перестала включаться с первого раза, а потом отказала полностью.

Как разобрать настольный светильник

Для ремонта лампы нужно было добраться до драйвера. Для этого потребовалось разобрать основание светильника.

Разборка настольной led лампы ALT-312SD

Головки нескольких саморезов, скрепляющих половинки основания, были закрыты резиновыми кружками, одновременно выполняющими функцию ножек. Ножки удерживались с помощью липкого слоя. Для снятия ножек понадобилось поддеть их за край острым предметом. После этого с помощью крестовой отвертки саморезы были откручены и основание разобрано.

Электрическая схема и конструкция
печатной платы настольного светильника

В корпусе настольной лампы была размещена только одна печатная плата драйвера, закрепленная с помощью двух саморезов.

На основании светильника был закреплен разъем, на который с адаптера подавалось питающее напряжение постоянного тока 12 В. От разъема к плате шли два провода по которым на нее подавалось питающее напряжение. На фотографии это два нижних провода справа, красный и черный. По двум верхним проводам питающее напряжение подавалось на светодиоды.

Печатная плата настольной led лампы ALT-312SD со стороны печатных дорожек

Со стороны проводников на печатной плате было припаяно несколько резисторов, выпрямительный диод и микросхема типа HC8T0506, обеспечивающая сенсорное включение лампы и необходимый ток для диммирования светодиодов.

Печатная плата настольной led лампы ALT-312SD со стороны деталей

На противоположной стороне платы находилось два электролитических конденсатора и два активных элемента. Стабилизатор напряжения L7808 на напряжение 5 В, и ключевой n-p-n транзистор D808. Было еще три простых конденсатора и резистор.

Для удобства самостоятельного ремонта настольного светильника начертил его структурную электрическую схему, которая изображена на фотографии.

Питающее напряжение 220 В от бытовой электропроводки подается на выносной блок питания, который преобразует переменное напряжение в напряжение постоянного тока величиной 12 В. Такая конструкция настольной лампы удобна тем, что в случае полного перегорания блока питания его легко заменить другим стандартным.

Электрическая схема настольной led лампы ALT-312SD

Так как для работы микросхемы HC8T0506 нужно напряжение 5 В, то на входе схемы установлена микросхема L7808, снижающая напряжение до 5 В. Величина тока, необходимая для заданного свечения светодиодов обеспечивается с помощью транзистора D808.

В качестве источника света в настольной лампе установлено 12 светодиодов мощностью по 0,5 Вт. Как и во многих других led светильниках светодиоды подключены не правильно, параллельно четыре группы по три последовательно соединенных светодиода.

При такой схеме включения в случае перегорания одной из триад, ток через другие увеличится на 25%, что повлечет их перегрев и перегорание. Но, похоже, светодиоды были в лампе надежными, так как лампа до поломки при ежедневной эксплуатации отработала 7 лет.

Ремонт настольной светодиодной лампы

Как видно из схемы светодиодная настольная лампа состояла из трех функционально законченных блоков – блока питания, драйвера на микросхеме HC8T0506 и светодиодов. Так как лампа не включалась, то нужно было найти неисправный блок.

Сначала был проверен блок питания путем измерения мультиметром выходного напряжения, которое должно было быть 12 В. Оказалось, что напряжение отсутствует из-за обрыва токоподводящего провода на отрезке от блока питания к корпусу настольной лампы. После замены провода лампа все равно не включалась. Значит, еще неисправен драйвер или светодиоды.

Проверка светодиодов настольной led лампы подачей на них постоянного напряжения

Так как под руками был стационарный блок питания постоянного тока, то решил сначала проверить исправность одновременно всех светодиодов, не прозванивая мультиметром каждый из них по отдельности. Для этого с блока питания постоянное напряжение было подано через токоограничивающий резистор номиналом 47 Ом мощностью 5 Вт.

Показания приборов при проверке настольной led лампы при подаче на светодиоды напряжения постоянного тока

Так как мощность лампы составляла 5 Вт, а одного светодиода около 0,5 Вт, то для полноценного свечения светодиодов нужно было обеспечить протекание через них ток величиной около 0,5 А при напряжении 10 В. Напряжение на выходе блока питания увеличивалось до тех пор, пока оно не прекратило изменяться на входе блока светодиодов и составило 9,8 В.

Внешний вид светодиодного излучателя настольной светодиодной сенсорной лампы

Светодиоды в светильнике засветили в полную силу, следовательно, неисправность кроется в драйвере. Сначала была измерена величина трех сопротивлений мультиметром. Они оказались исправными. Что интересно, на печатной плате было нанесено не только обозначение резисторов, а и их номинальное сопротивление.

Далее на драйвер было подано питающее напряжение с блока питания и измерено напряжение на входе и выходе микросхемы — стабилизатора напряжения L7808. Оказалось, что на ее выходе напряжение отсутствовало. Микросхема была выпаяна и проверена на отсутствие короткого замыкания ее выхода на общий вывод, а также отсутствие короткого замыкания между контактными площадками выхода микросхемы с общим проводом. Короткого замыкания не было.

Внешний вид печатной платы настольной светодиодной лампы полсе замены микросхемы-стабилизатора напряжения 5 В

После проверки стало понятно, что с большой долей вероятности перегорела микросхема L7808. Под рукой был отечественный аналог, микросхема КРЕН5А. После ее запайки светильник заработал.

Внешний вид отремонтированной настольной светодиодной сенсорной лампы ALT-312SD

Ремонт своими руками светодиодной настольной лампы закончен. Проверка работы ступенчатого диммера показала его исправность. При первом прикосновении лампа загоралась в полную мощность, при втором в половину яркости, при третьем еле заметно (режим ночника) и при четвертом светодиоды гасли.

Стоит отметить, что настольный светодиодный сенсорный диммируемый светильник Pulsar ALT-312SD стильно и современно выглядит, достаточно надежный и обладает высокой ремонтопригодностью. Поэтому мой личный отзыв об этом светильнике – положительный.

как отремонтировать настольную лампу всего за 3 шага

Настольная лампа – часто китайская – обычное дело во многих современных квартирах. И такое же обычное дело – их поломка: рано или поздно любой «китаец» требует замены или ремонта. Хорошего в этом только одно: ремонт настольных ламп – дело, которое можно смело выполнить своими руками!

Мощная лампочка – к ремонту

Если ваша настольная лампа рассчитана под использование обычных лампочек накаливания с цоколем Е27 (примерно такая, как на фото вверху), ремонт подобной настольной лампы своими руками будет наиболее простым – за час вполне управитесь. В случае же ремонта настольной люминисцентной лампы времени может потребоваться чуть больше – подробнее о таком ремонте читайте в самом конце этой статьи.

В случае с обычными настольными лампами наиболее частой причиной их поломок становятся обгоревшие провода возле патрона – из-за использования лампочек накаливания большей мощности, чем те, на которые на самом деле рассчитана лампа.

В настольных лампах нельзя использовать лампочки мощностью более 60 Вт! Лучше всего использовать в таких лампах светодиодные лампочки небольшой мощности, например 3-4 Вт – света от них будет столько же, а экономия и безопасность – налицо!

Будьте осторожны с лампой – если она вдруг сломалась, а вы пока не знаете причины, не прикасайтесь к ее металлическим частям, пока она подключена к электросети!

Все операции с осмотром лампы и ее ремонтом можно проводить только после того, как штепсель лампы будет вынут из розетки. Почему? Да потому что обгоревшие провода могут прикасаться к металлическому абажуру лампы и при случайном прикосновении к металлу вы запросто можете получить удар током!

Инструменты и материалы

Список простейших инструментов и материалов для ремонта настольной лампы своими руками включает в себя следующее:

  • Набор отверток разных размеров
  • Небольшой острый нож
  • Пассатижи с кусачками
  • Двухжильный электрический провод сечением 2,5 мм2 и длиной 50 см
  • Керамический патрон
  • Моток изоленты
  • Термостойкая изоляция

Шаг первый: разбираем лампу

Сначала нужно разобрать верхнюю часть лампы, чтобы извлечь из нее патрон. Сдвигаем вниз внешнее гофрированное покрытие ножки лампы и откручиваем с помощью отвертки спрятанные под ним винты крепления абажура, чтобы снять его.

ремонт настольной лампы своими руками

После извлечения патрона хорошо видно обгоревшие и оборванные от перегрузки провода, а также лопнувшую изоляцию.

обгоревшие провода настольной лампы

Если же провода окажутся целыми, значит причину поломки стоит искать в другом месте. Возможно, провода перебиты в другом месте, неисправен выключатель светильника или штепсель. И тот и другой без проблем можно купить в магазине электротоваров или на рынке и заменить (штепсель, возможно, вместе со всем проводом).

Шаг второй: замена патрона

В случае, если патрон имеет зажимы для концов электропровода, вам останется зачистить их и вставить в зажимы, помогая себе при этом ножом и подходящей отверткой.

Если провода к патрону были припаяны и зажимов на нем нет, проще будет заменить патрон целиком на подходящий новый, с зажимами.

Винты на зажимах патрона нужно затягивать очень осторожно, так как приложение чрезмерного усилия к отвертке может испортить зажим. В этом случае конец провода будет болтаться в сломанном зажиме и велика вероятность, что он опять обгорит.

замена патрона настольной лампы

Шаг третий: замена электропровода

Если старого провода не хватает после обгорания по длине или он вызывает у вас сомнения, лучше заменить и его – на купленный заранее.

При замене электропровода при отсоединении старого запомните или запишите, куда какой контакт был подсоединен, чтобы ничего не перепутать в дальнейшем.

Следите, чтобы новый двухжильный провод не был слишком уж толстым и пролез в металлическую ножку вашей настольной лампы. В месте крепления концов провода в зажимы патрона желательно одеть термоизоляцию, чтобы избежать сильного перегрева.

Если провод у вас не двухжильный, а просто два отдельных провода, как на фото, то пропихнуь в ножку их вместе будет сложнее. В этом случае можно воспользоваться маленькой хитростью: обмотеть их концы изолентой.

замена проводов настольной лампы

Если нет паяльника, то соединение разных проводов (например, идущих от выключателя) можно сделать, просто скрутив концы проводов косичкой и тщательно обмотав их изолентой.

скрутка медных проводов

Остается уложить провода на свое место и собрать лампу. Старайтесь только, чтобы провода в собранной лампе не касались патрона под абажуром.

укладка проводов в подножку настольной лампы

Как отремонтировать настольную лампу дневного света

А вот если у вас на столе живет настольная лампа дневного света (с так называемой люминисцентной лампочкой внутри), с ней методика ремонта будет несколько иной – более тонкой, скажем так.

Для ремонта настольной люминисцентной лампы скорее всего придется использовать драйвер (плату с управляющей электроникой) из новой недорогой энергосберегающей лампы такой же мощности или из такой же не зажигающейся лампы. Подробности этого процесса лучше посмотреть в соответствующем видео ниже.

Смотрите онлайн видео, как отремонтировать настольную лампу дневного света:

 При подготовке использованы материалы sprosikak.ru и shutterstock.com



Виды светильников и их ремонт в домашних условиях

Основые виды светильников и их ремонт

Осветительные приборы играют очень важную, если даже ни ключевую роль не только для осуществления дизайнерских решений, но и дает возможность выполнения качественных работ в помещении. Так как выполнить работы в темноте или же при недостаточном освещении практически невозможно.
Все светильники можно разделить по типу крепления и по источникам светового потока, то есть лампах которые его излучают. Лампы, применяемые в светильниках, могут быть:

  1. Накаливания;
  2. Газоразрядные;
  3. Светодиодные.

Одним из самых распространенных и применяемых в настоящее время светильников (70%) являются энергосберегающие лампы или как их ещё называют «экономки». По большому счёту это обычная люминесцентная лампа, она очень компактна и содержит в себе пусковое устройство. Хоть эти устройства, излучающие довольно неплохой световой поток, и имеют большой световой ресурс, наряду с хорошими показателями низкого потребления электроэнергии, но всё же иногда, как и вся электроника, да и механические устройства, они выходят со строя.

Ремонт энергосберегающих ламп и основные их поломки

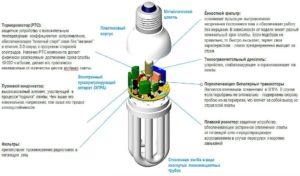

Конструкция лампыСтоимость экономичных ламп выше чем ламп накаливания, поэтому выход со строя данного устройства освещения, не очень приятно. Ремонт настольной лампы стоит начать с проверки энергосберегающей лампочки, установленной в нее. Однако для того чтобы суметь отремонтировать лампочку нужно чётко понимать из чего она состоит, а это:

  1. Газоразрядная колба, абсолютно различной формы, которая внутри покрыта специальным веществом — люминофором. В концах которой впаяны два электрода или спирали;
  2. Пускорегулирующее устройство (балласт). Именно это устройство разжигает и поддерживает нужный электрический разряд для свечения люминофора;
  3. Цоколь, для надёжного соединения и хорошего электрического контакта с питающим напряжением, самое распространённое напряжения питания для этих ламп это переменное напряжение 220 вольт.

Ремонт светильников, в которых установлена энергосберегающая лампочка начинается с проверки наличия напряжения питания, это можно выполнить либо мультиметром. Включенным на измерение напряжения переменного тока, либо другим любым указателем напряжения, рассчитанным на напряжение не ниже 220 вольт. Желательно проверить его на заведомо находящимся под напряжением устройстве или розетке.
Если напряжение питание есть и оно приходит и на сам источник света, то первым делом нужно осмотреть энергосберегающую лампу на наличие затемнённых участков, трещин, сколов и т. д. При обнаружении данных дефектов ремонт эконом ламп невозможен и она подлежит утилизации как любая газоразрядная лампа.
Основными самыми распространёнными и ремонтируемыми неисправностями ламп экономок являются:

  • Пробой конденсатора фильтра и выход из строя ограничительного резистора. Причина повреждения – скачки напряжения. Необходима разборка корпуса. Ремонт заключается в замене конденсатора и (или) резистора.
  • Перегорание одной из нитей накаливания люминесцентного светильника определяется мультиметром. Восстановить прибор можно: он будет работать на оставшейся нити, если вместо сгоревшей нити установить соответствующее (1 Вт, 5 Ом) сопротивление.
  • Пробой элемента диодного моста выявляется прозвонкой с помощью мультиметра. Для этого вначале следует разобрать корпус устройства. Обрыв диода покажет бесконечность при измерении сопротивления (обрыв) в обоих направлениях. Сопротивление в прямом направлении исправного диодного моста должно быть равным 750 Ом.
  • Разобранный прибор проверяют поэлементно (резисторы, диоды, транзисторы). Проверка транзисторов выполняется после их выпаивания, чтобы исключить влияние резисторов. Восстановление светильника выполняется заменой поврежденного элемента.

Разборка энергосберегающей лампы

Лампа экономкаПеред тем как приступить непосредственно к ремонту лампочки и выяснить причину её неисправности, нужно разобрать её корпус.
Для этого нужно очень аккуратно отсоединить цоколь от колбы. Эти элементы соединены защёлкой, поэтому стоит применить или нож, или острую отвёртку. Нужно знать что чаще всего одна из защёлок находится в том месте, где нанесена маркировка параметров этого источника светового потока. Учесть нужно также, что соединительные провода внутри её очень короткие, поэтому как только защёлки будут отсоединены не стоит резко рвать разделённые части.
Следующим шагом необходимо отсоединить две пары проводников, это и будут нити накаливания (электроды). Чаще всего они просто наматываются на проволочные штырьки в небольшое количество витков, без применения пайки, поэтому отсоединение их не должно быть большой проблемой. Проверить их можно омметром, который входит в состав мультиметра. Их сопротивление должно быть в пределах 10-15 Ом. Если с нитями накала всё в порядке и они работоспособны, то, скорее всего, причина поломки в балласте.

Ремонт электронного балласта эконом лампы

После того как удостоверились что нити накала в рабочем состоянии требуется внимательно и очень скрупулезно осмотреть все электронные элементы, находящиеся на печатной плате. Также не будет лишним осмотреть саму печатную плату, так как на дорожках могут быть трещины или механические повреждение, создающие электрический разрыв.

Ремонт лампы

Все детали должны быть в нормальном состоянии без видимых обгоревших частей, а конденсаторы не вздувшиеся. Если нет видимых проблем то стоит придерживаться такого порядка ремонта:

  • Проверить предохранитель или же это может быть просто ограничивающий ток резистор. Чаще всего его располагают в трубке под термоусадкой. Разрыв или перегорание такого элемента проверяется омметром и при этом его сопротивление не должно превышать 10 Ом;
  • Проверка диодного моста. Данный элемент нельзя проверить в электрической схеме, его нужно распаять. Каждый диод проверяется отдельно с помощью того же омметра. Диод проводит ток только в прямом (одном) направлении, то есть при подключении к выводам омметра в одну сторону будет сопротивление около 500–750 Ом, а в обратном бесконечность. Если это правило не будет работать, то диод неисправен и подлежит замене;
  • Самой частой и распространённой неисправностью можно считать выход со строя высоковольтного конденсатора, после его замены и прекращается ремонт настольной лампы. Именно при его поломке лампа не сможет зажечься, хотя и будет небольшое свечение в районе электродов. Проверка осуществляется омметром. Подключив к нему зажимы измерительного прибора, а потом поменяв их можно заметить изменение сопротивления, хотя эта проверка является косвенной, так как саму ёмкость данного конденсатора проверить не удастся. Лучше всего произвести замену его на новый, так как 90 процентов неисправностей и поломок энергосберегающих ламп связаны с выходом, со строя именно его.

В итоге, после завершения ремонта, нужно аккуратно собрать данную лампочку и она прослужит ещё довольно приличный срок.

Ремонт настольной лампы

Настольная лампа и её ремонт чаще всего начинается с замены самого источника света, которым является лампочка. Если даже новая лампа любого типа не горит, то стоит проверит напряжение питания, выключатель, а также соединительные провода. Чаще всего ремонт настольной лампы сводится к замене одного из вышеперечисленных элементом.

Видео ремонт энергосберегающей лампы



Ремонт настольных ламп — Lustrix.ru

18 ноября 2013

Ремонт настольных ламп следует начинать с диагностики. Неисправности можно разделить на несколько типов:

1.Светильник работает, но нестабильно — лампа мерцает.

Причин может быть несколько:

— Нестабильная работа сети, не хватает напряжения.

Определить это можно, включив настольную лампу в заведомо исправную сеть, или подключить к сети ее, используя стабилизатор напряжения.

2.В процессе работы, если задеть кабель, лампочка выключается:

— Механическое повреждение провода.

Поверяем провод на наличие внутренних изломов или внешних потертостей. Если причина в нем, нужно произвести замену провода.

— Неисправность выключателя

Лампа включается через раз, а при нажатии на переключатель, происходит щелкающий звук. Нужно произвести ремонт (если выключатель разбираемый), или замену выключателя

3.При включении настольной лампы в сеть не загорается лампочка.

Причиной неисправности может быть как перегоревшая лампочка, так и неисправность узлов самого светильника.

Важно: перед началом ремонта отключите осветительный прибор от электрической сети!

Как отремонтировать настольную лампу — опишем процесс подробнее.

1. Проверим исправность самой лампочки. Если светильник перед началом работы

работал, нужно подождать, пока лампочка остынет. Иначе при попытке ее выкрутить патрона можно повредить лампу, и тогда выкручивать ее основание придется с помощью плоскогубцев. Проверим лампочку визуально. Если нить накала имеет разрыв, то ремонт закончен — устанавливаем новую лампочку и включаем светильник в сеть. Если визуально исправность лампочки проверить невозможно(матовое стекло), то проверить ее можно, вкрутив в другой осветительный прибор.

2.Если лампочка исправна, то причиной неисправности может быть патрон. Чаще всего- это отсутствие контакта с лампочкой из-за слишком подогнутого контакта. Неисправность легко устранить, отогнув контакт патрона с помощью .плоскогубцев и отвертки.

3.Если ремонт бытовых настольных ламп предполагает замену шнура, то новый шнур должен иметь такое же поперечное сечение, как и старый шнур. Новый шнур устанавливается в светильник после тщательной зачистки его концов (желательно паяльником во избежание механических повреждений проводков) Со стороны вилки на проводах делаем колечки и тоже обрабатываем их паяльником. Устанавливаем вилку. Этой операции можно избежать, купив провод с уже готовой литой пластиковой вилкой.

4.ремонт настольных ламп может включать в себя замену или ремонт выключателя.

Если предварительная диагностика указала именно на эту неисправность, то выключатель можно заменить полностью на новый, либо отремонтировать. Монтаж нового выключателя осуществляется методом разделения питающего провода на две жилы, на одной из которых делается разрыв, и зачищенные концы провода подключаются  контактам выключателя.

Также рекомендуем обратить внимание на следующие обзоры:
Устройство настольной лампы

Для чего нужна настольная лампа и из чего она состоит

Как выбрать настольную лампу

Настольная лампа своими руками


В нашем магазине вы можете приобрести различные настольные лампы:

Инструкция по ремонту своими руками светильников или люстр

Не редко бывает меняем энергосберегающую или обычную накаливания лампочку в светильнике (люстре), а новая не горит! Сразу нужно ее прозвонить или проверить в том светильнике, который хорошо известно, что работает. Если и там она не горит- необходимо отремонтировать патрон или реже проверить целостность и подключение проводов или кабеля в светильнике или электропроводку!

Перед началом работ необходимо предпринять Меры безопасности при самостоятельном электроремонте в своем доме.

Помните лампа, особенно накаливания нагревается до высоких температур! Во избежания ожогов всегда дожидайтесь ее остывания!  Никогда нельзя вкручивать лампы с мощностью больше, чем указано в паспорте к светильнику или на его патроне- это грозит его поломкой и да же возгоранием!

Ремонт светодиодных  и люминесцентных светильников имеет свои особенности, поэтому рекомендуем прочитать наши соответствующие инструкции, этому посвященные.

Ремонт своими руками потолочного светильника или люстры:

  1. Выбивает автомат защиты при включении освещения:
    • Редко бывает что ломается сам автомат, тогда необходимо его заменить.
    • Иногда причиной может служить короткое замыкание (КЗ) в электропроводке квартиры или внутри самого светильника. Прозвоните все провода до контактов патрона для того, что бы найти и устранить причину замыкания. В случае если Вы обнаружите КЗ возле патрона или в любом другом месте между проводами- необходимо удалить поврежденный участок и разделать и подключить провода по-новому.
    • Довольно редко при закручивании лампы происходит замыкание между контактами в патроне. Проверьте и отогните контакты.
  2. А бывает и наоборот обламывается провод возле клемника или патрона, через который подключается светильник к домашней электросети. Проверьте и восстановите.
  3. Если электрическая цепь и лампы в порядке- проверьте, что бы контакты в патроне, касались лампы. В случае облома или обгорания одного или обоих контактов- патрон необходимо заменить, если целые- просто подогните их отверткой.
  4. Слышен треск  и мигает лампа (очень вредно для энергосберегающих ламп)- это свидетельствует о плохом контакте и искрении в патроне.  Необходимо отсоединить провода и разобрать патрон, почистить клеммы с болтиками и контакты, касающиеся лампы, а в случае сильного износа заменить. Собираем патрон обратно и подключаем провода. Если патрон стал хрупким и рассыпается то, однозначно необходимо поменять его на новый. Иногда бывает часто достаточно подогнуть  вверх центральный контакт.
  5. Не выворачиваются из патрона лампочка накаливания. Причина : приржавел цоколь или к нему прилип центральный контакт. Берем перчатки по толще или тряпку и  пробуем выкрутить! Часто при этом лопается или слетает колба лампы,  а ее цоколь остается в патроне, который легко вывернуть, придерживая патрон, за край плоскогубцами против часовой стрелки. Если на получится разберите патрон как описано в первом пункте.
  6. Иногда виноват выключатель, а не светильник.  Инструкция по его ремонту.

Инструкция по ремонту настольного светильника.

При ремонте настольной лампы проверяем целостность электрической цепи и контактов патрона- все как описано было выше, но есть и свои особенности:

  • Если лампа моргает или вообще гаснет при любой вибрации или перемещении- это и свидетельствует о переломе шнура. Найти место повреждения только можно при помощи визуального осмотра и ощупывания по всей длине. Особое внимание уделяйте местам входа гибкого кабеля в светильник и возле вилки. Если не найдете- купите новый гибкий многожильный кабель марки ПВС, но помните что заменять гибкий шнур питания любого электроприбора-  необходимо на новый с таким же или большим сечением жилы. Не соблюдение этого правила может привести к нагреву шнура и в некоторых случаях, да же его возгоранию.
  • Светильник может не включаться из-за поломки выключателя кнопочной или клавишной конструкции. Проверьте его работоспособность прозвонкой контактов после разборки или, не разбирая, прозвоните через провода к нему подсоединенные. Выключатели может быть встроен как в электрический кабель, так и корпус светильника. При обнаружении, как правило не удается или его разобрать или восстановить поломку, поэтому рекомендую заменить выключатель на новый.
  • Очень редко встречается неисправность в вилке от светильника или электрической розетке. Проверьте и восстановите контакт.

Лично Я настольный светильник проверяю следующим образом— включаю его в розетку, затем выключатель- и аккуратно меряю мультиметром наличие напряжения 220 Вольт на контактах патрона. Только будьте аккуратны не сделайте короткое замыкание.

Примечание: на энергосберегающие лампы может подаваться пониженное и постоянное напряжение- учитывайте это при проверке.

Первый ремонт. Настольная лампа — Радиомастер инфо



ЛампаНа примере этого бытового прибора, устройство которого не вызывает вопросов, проще показать последовательность действий при диагностике и ремонте.









Материал изложенный в статье в сокращенной форме продублирован на видео. Целесообразно посмотреть видео, затем, для большей ясности  прочитать статью.



Вспомним устройство этого нехитрого бытового прибора.

Схема

















Из приведенного рисунка все понятно. Есть собственно лампа, которая должна светиться, если на нее поступает напряжение.
Для того, чтобы напряжение на лампу поступало, есть вилка, для подключения к розетке, питающий провод, через который напряжение поступает на лампу, при условии, что выключатель замкнут.
Представим, что наша лампа не светится.
Сколько можно назвать причин?
Правильно, явно не одну.
Вот, например, некоторые из них:
1. Нет напряжения в розетке.
2. Напряжение в розетке есть, но нет контакта между вилкой и розеткой.
3. Обрыв провода внутри вилки.
4. Обрыв провода между вилкой и самой лампой до выключателя.
5. Сломан выключатель и не обеспечивает контакт.
6. Нет контакта в патроне лампы.
7. Перегорела сама лампа.

Если постараться, можно и еще придумать. Т.е. причин может быть много, а результат один, лампа не горит.
Как же отремонтировать лампу с наименьшими затратами времени и материала?

1. Проверяем, есть ли напряжение в розетке. Для этого в ней измеряем вольтметром напряжение или в эту же розетку включаем любое другое устройство (другую лампу, зарядку от мобильного, фен и т.д.). Если одно из этих устройств работает и контакт  не пропадает, значит, розетка в норме.

Изм напр





2. Проверяем саму лампу. Для этого измеряем ее сопротивление или вставляем в другой патрон, например, люстру, на место той лампы, которая явно рабочая. Если при измерении сопротивления лампы нет обрыва или наша проверяемая лампа засветится, значит, она исправна.

Пров лампы





3. Начинаем проверять непосредственно настольную лампу. Для этого вынимаем вилку из розетки, включаем выключатель лампы и мультиметром, в режиме прозвонки проводов на обрыв, проверяем цепь от вилки до контактов патрона.

Пров пров без выкл





Один контакт вилки должен быть связан с одним контактом патрона, а другой контакт вилки, с другим контактом патрона. Если обе цепи исправны, возможно, контакты патрона не достают до контактов вкрученной лампы и их нужно немного отогнуть.

Если одна из цепей не звонится, нужно выявить точку обрыва и устранить дефект. Как видно, один контакт вилки не прозваниваетя до контакта патрона.

Пров пров с выкл
В первую очередь проверяем естественный разрыв провода на переключателе.

Пров выкл патр



Как видим, в сторону патрона провод целый.
Проверяем сам выключатель и провод в сторону вилки.

Как пров провод





Если в сторону вилки не звонится, уменьшаем длину проверяемого провода до выявления дефекта.



У сетевых шнуров дефекты чаще всего рядом с неразборной вилкой. Указанным методом это просто находится, провод нужно обрезать до дефекта, вилку  заменить на другую, разборную и проблема решена.

Вилка



Это и есть причина неисправности лампы в нашем конкретном случае.





Что нужно помнить при ремонтах?

Перед началом ремонта составить четкий план действий. Правильный план при его выполнении обязательно позволит Вам выявить неисправность. Он должен быть максимально короткий, но при этом обеспечить проверку всех элементов устройства.

Большую часть операций нужно стараться делать на отключенных от питания устройствах.

Ремонт начинать с проверки исправности источника питания и конечного устройства.

Ремонт проводить методом проверки и исключения исправных узлов и деталей, уменьшая таким образом область поиска неисправности.

В дальнейшем Вы убедитесь, что план поиска неисправности у простых и сложных устройств имеет много общего.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
