Ремонт фена – что делать, если сгорел, как разобрать фен, как снять крыльчатку (вентилятор), замена спирали + видео

Содержание

причины поломки и способы их устранения, советы

Показать содержание статьи

Хороший фен для волос сегодня стоит недешево. При возникновении поломки устройства не нужно спешить выбрасывать его или нести в сервисный центр. Со многими неполадками пользователь способен справиться самостоятельно. Главное — знать особенности работы прибора, вероятные поломки и способы их устранения.

Конструкция и принцип работы фена

Внешне и функционально все приспособления идентичны. В основе работы техники лежат вентилятор и нагреватель. Первый засасывает воздух из помещения, проводит его через нагревательный элемент и выводит наружу уже нагретый поток. Помимо этих двух главных составляющих, в конструкцию аппарата входят и другие необходимые элементы:

  • двигатель;
  • кабель питания;
  • термозащита;
  • регуляторы оборотов скорости, температуры и так далее.

Особенности работы устройства заключаются в следующем:

  1. Встроенная внутри ТЭНа понижающая спираль предназначена для снижения напряжения до необходимого значения;
  2. Диодный мост способствует выравниванию напряжения;
  3. На вал из металла, расположенный на двигателе, устанавливают вентилятор, который может состоять из двух, трех или четырех лопастей;
  4. В качестве нагревателя используется трубчатый элемент спиралевидной формы с нихромовой ниткой, наматываемой на несгораемое основание для безопасной эксплуатации;
  5. Перегрев изделия предотвращает термостат и регулятор температур;
  6. При наличии функции «холодный воздух» агрегат функционирует без включения нагревателя, то есть выдувает прохладный поток.

Интересно!

Термостат — полезная деталь, отвечающая за защиту прибора от перегрева, есть она далеко не на всех моделях. В момент максимального нагрева спирали термостат отключает питание и включает только после того, как ТЭН остынет.

Электрическая схема фена

В целом электросхема всех приспособлений одинакова. Число спиралей Н указывает на число режимов — если на устройстве 3 спирали, то Н1 отвечает за подачу питания на двигатель, а Н2 и Н3 — за нагрев. Самое верхнее положение SW1 свидетельствует об обесточивании системы. В первом положении девайс функционирует на минимальной мощности, поскольку включается только одна спираль, во втором — на средней (работает 2 единицы), а в третьем — на максимальной (включены все 3). Если есть кнопка «cool», значит аппарат может работать без обогрева, то есть второй и третий спиралевидные элементы отключаются, а двигатель работает, выдувая холодный воздух. Также в схему входят катушки индуктивности L1, L2 и конденсаторы С1, С2, минимизирующие помехи при работе, а также термопредохранитель F1 и термостат F2.

Электрическая схема фена

Полезно!

Электросхема предназначена для преобразования тока и регулирования рабочих режимов аппарата. Разобраться в ней несложно, поскольку она содержит немного элементов, а подробное описание всегда можно найти в прилагаемой к технике инструкции.

Типичные неисправности

В связи с простотой принципа работы фена, его возможные поломки типичны и справиться с ними возможно даже простому пользователю.

Пахнет чем-то горелым

Проблема обычно связана с тем, что на спираль попали волосы, пыль или пух. В случае загрязнения элемента скорость вращения крыльчатки падает, срабатывает система защиты от перегрева, от чего и происходит неприятный запах. Чтобы разрешить ситуацию, достаточно очистить нагреватель, после чего проверить работоспособность прибора. Если же паленый аромат не исчезнет, стоит обратиться в сервисный центр.

Фильтр расположен в задней части фена, со стороны воздухозаборника

Отсутствие питания

В первую очередь нужно убедиться, что в розетке есть электричество и сетевой шнур не поврежден. Даже если не замечено внешних повреждений, нужно убедиться, что протекает ток по проводу. Для этого:

  1. Необходимо разобрать корпус и проверить контакты питания, используя специальный тестер;
  2. Следующим шагом требуется проверить кнопку включения, убедиться, что ее нажатию не мешает попавший внутрь мусор или слипшаяся пыль. Об исправной работе контактов скажет равномерный цвет без обугленных следов;
  3. Если выявлены поврежденные соединения, их нужно зачистить ножом или наждачкой;
  4. Подключить устройство к сети, но не включать кнопку запуска на нем. Необходимо поднести тестер к клеммам кнопки, чтобы узнать, проходит ли напряжение.

Полезно!

Если выявлена неисправность кабеля, его стоит заменить на новый. При отсутствии такой возможности, допустимо воспользоваться изолентой, чтобы изолировать зачищенные и скрученные контакты. При обнаружении неполадок в работе кнопки можно попробовать почистить контакты или вообще отсоединить деталь, тогда агрегат будет запускаться сразу после подключения вилки в розетку.

Не включается фен

Так же, как и в предыдущем случае, проблема может быть связана с отсутствием электричества или поломкой кабеля. Тогда порядок действий аналогичен описанному выше. Другая возможная причина — сломался электродвигатель. Предшественниками такой неприятности служат симптомы:

  • во время запуска слышен небольшой треск;
  • мотор работает с перебоями;
  • слышен запах горелой проводки;
  • при отсутствии вращения вентилятора слышен гул.

В случае подозрения или обнаружения подобной неисправности разрешить ее самостоятельно практически невозможно, поскольку очень сложно выявить конкретную причину. К тому же, стоимость ремонта обойдется недешево, во многих ситуациях проще купить новый прибор.

Снизилась работоспособность

При такой проблеме стоит проверять состояние вентилятора. Чаще всего он начинает медленней крутиться из-за того, что на нем скопились волосы, пыль или другие загрязнения. Тогда достаточно очистить деталь от мусора. Если выполнять манипуляцию периодически, поможет легкая очистка при помощи зубочистки, старой зубной щетки или пинцета. В случае если прибор не очищался никогда или это бывает редко, потребуется разбирать корпус, чтобы произвести качественную уборку.

Двигатель постоянного тока

Вентилятор довольно медленно вращается

Как и в предыдущем варианте, вероятнее всего это связано с наматыванием волос на деталь или чрезмерное засорение корпуса. Также следует произвести чистку аппарата.

Гонит холодный воздух

За нагревание потока отвечает нагревательный элемент — спираль. Эта деталь является одной из самых уязвимых в устройстве, особенно при отсутствии защиты от перегрева в технике. Если автоматического отключения по достижении максимальной температуры не предусмотрено, необходимо знать, какие признаки говорят о том, что приспособлению пора отдохнуть:

  • возникновение запаха гари при эксплуатации, который может сохраняться и после отключения;
  • слишком горячий корпус при работе, исправный агрегат не должен перегреваться.

Чтобы разобраться в неполадке, потребуется разобрать фен. Если произошел разрыв нагревателя, это заметно невооруженным глазом. При небольшом повреждении можно легко устранить неприятность, соединив концы спирали и спаяв их. Если разрыв в нескольких местах, лучше купить новый ТЭН, главное — той же фирмы, что и сама техника.

Важно!

Необходимо установить, почему повредилась деталь. Если не разобраться в причине и не устранить ее, проблема повторится в скором времени.

Как разобрать фен: порядок осмотра, разборки и ремонт

Разборка прибора не вызывает трудностей, если действовать в соответствии с инструкцией, иметь под рукой нужные инструменты и обладать хоть какими-то знаниями в области электроники.

Шнур

В первую очередь необходимо осмотреть провод. Начинать стоит с розетки, чтобы убедиться в наличии электроэнергии. Если свет есть, тогда переходят к проверке шнура — от корпуса к вилке. Осматривают целостность провода, ищут изломы, разрывы, оплавления. Внутри корпуса, после его разборки, наблюдают за состоянием электросопротивления — парой разъемных контактов, пайкой или проводкой с пластиковыми колпачками.

Неразъемное соединение

Если проводка заделана в пластиковые колпачки, значит речь идет о неразъемном соединении. Такой вариант довольно сложен для тестирования и требует наличия материалов:

  • обычная игла;
  • тестер;
  • лампа;
  • индикатор.

Проверка выполняется следующим образом:

  • К одной клемме присоединяют иголку — ее следует вставить в жилу питания возле колпачка до самой меди;
  • Вторая клемма охватывает усики вилки;
  • Прозванивают сразу обе жилы.

Полезно!

Не стоит делать больше одного прокола на жилу, поскольку эксплуатация устройства не исключает попадания влаги внутрь корпуса.

Контактная площадка

Гораздо легче прозвонить провод, когда места стыков видны невооруженным глазом. Если обнаружены повреждения, лучше заменить шнур на новый, у которого неразборная вилка. Второй вариант предпочтительней, поскольку в первом случае накладываются ограничения на выбор изоляционных материалов, предотвращающих попадание влаги на жилы.

Внимание!

Самое уязвимое место — на контакте провода с корпусом. Постоянные перегибы, скручивания шнура приводят к перетиранию, образованию трещин. Поврежденные медные жилы начинают искрить, сжигать изоленту и плавиться.

Выключатель и переключатель

Проверить работоспособность выключателя можно, выполнив короткое замыкание детали. Если используется трехпозиционный переключатель, соответствующую проверку потребуется произвести три раза — для каждого режима отдельно. Лучше зарисовать схему расположения проводов, чтобы не допустить ошибок при сборке.

После выявления дефекта его следует внимательно осмотреть и обработать. Следы гари нужно счистить надфилем, ластиком или шкуркой, контакты — обработать спиртом. Если какой-то элемент не подлежит восстановлению, его стоит заменить на новый аналогичный.

Вентилятор

Забитый воздуховод — распространенная проблема при эксплуатации техники. Если есть фильтр, его нужно снять и тщательно прочистить, забившуюся пыль получится убрать с помощью мягкой щетки. При обнаружении намотанных волос на ось мотора лучше снять вентилятор с вала, после чего удалять загрязнения.

Спирали

Чаще всего приспособления оснащены сразу несколькими нагревателями, которые внешне ничем не отличаются друг от друга. После разборки агрегата следует убедиться в идентичности нагревательных элементов, при наличии разрывов их нужно спаять или закрутить концы. Помимо этого, концы спирали можно соединить с помощью тонких медных трубочек.

Двигатель

На поломку мотора указывают возникновение сильного треска и наличие искр при включении. При обнаружении неисправности следует выпаять обмотку двигателя из электросхемы и проверить все соединения. Замена обмотки требует определенных навыков и знаний в области электрики, поэтому при отсутствии таковых лучше сразу обратиться к профессионалам.

Полезно!

Если обмотка исправна, достаточно очистить поверхность и оценить плотность прилегания щеток к медной поверхности. При этом вал должен свободно крутиться, а все трущиеся элементы лучше смазать.

Микросхема:

  1. Гетинаксовая подложка периодически трескается, что приводит к разрыву дорожки. Если обнаружен поврежденный фрагмент, его следует заглубить, немного покрыв припоем;
  2. О неисправности конденсатора говорит раздутие изделия, при поломке оно выгибается наружу. Если поломка выявлена, единственным выходом станет замена детали на новую;
  3. Резистор при выгорании темнеет. Даже если он не вышел из строя, его стоит заменить.

Термостат

Отдельные модели оснащены функцией саморегуляции. Функционирование осуществляется путем использования резистивного делителя, у которого одно плечо отвечает за реагирование на температуру. В дальнейшем можно действовать следующим образом:

  1. Ликвидировать датчик, разорвав цепь, после чего проверить работоспособность.
  2. Замкнуть провода, понаблюдав за реакцией прибора.

Большая вероятность, что попытка не увенчается успехом, если устройство реагирует только на определенные значения сопротивления.

Заключение

Следование основным требованиям по безопасной эксплуатации поможет продлить срок службы фена и реже обращаться к специалистам:

  1. Не следует наматывать шнур на рукоятку для хранения, а перед использованием стоит проверять целостность провода.
  2. Можно применять только те насадки, которые идут в комплекте с устройством.
  3. Необходимо избегать попадания воды на корпус и не пользоваться агрегатом в помещении с высокой влажностью.
  4. Допустимо применять лишь стандартные удлинители заводского изготовления.
  5. Установив мелкоячеистый фильтр, получится предотвратить попадание пыли, волосков и других засорений внутрь аппарата.
  6. Провод требует бережного обращения — его нельзя выдергивать из розетки и переносить прибор за него.
  7. Если выявлена даже малейшая неисправность, нужно незамедлительно отключить питание.
  8. Необходимо избегать перегрева изделия, если требуется техника с длительным периодом непрерывной работы, лучше обращать внимание на профессиональные модели.
  9. После эксплуатации надо дать приспособлению остыть, прежде чем укладывать его на хранение.
  10. Сберегать девайс следует в сухом месте.

Посмотрите видео о ремонте фена — не включается

как разобрать и починить, подробная инструкция

В арсенале каждой женщины имеется незаменимый помощник в наведении красоты — фен. Если он выходит из строя, кажется, что есть только два варианта: выбросить и купить новый или отнести его к специалисту по ремонту. Но оказывается, что с большинством неисправностей фена мы можем справиться сами, особенно имея хотя бы минимальные навыки работы с электроникой.

Конструкция фена для волос

В каждом фене имеется двигатель, оснащённый крыльчаткой и нагревательным элементом. Функциональность крыльчатки заключается в засасывании воздуха с тыльной стороны прибора. Воздух проникает через нагреватель и выпускается горячим из передней стороны. Кроме того, фен оснащён бегунком переключения режимов и элементами, защищающими нагреватель от перегревания.

Устройство бытового фенаУстройство бытового фена

1 — крыльчатка; 2 — электродвигатель; 3 — нагреватель; 4 — термозащита; 5 — переключатель режимов; 6 — кабель питания

Основой вентилятора устройства является электрический двигатель постоянного тока коллекторного типа. У различных моделей его напряжение может быть 12, 18, 24 и 36 вольт. Также для некоторых моделей предусмотрен электродвигатель, работающий с переменным напряжением 220 вольт. Питается двигатель посредством работы отдельной спирали. Постоянное напряжение даёт диодный мост, закреплённый на выводы электродвигателя.

Нагреватель фена, а конкретно — его каркас, представляет собой пластины из негорючего материала, которые не проводят ток. На нём расположена нихромовая спираль. Количество её участков зависит от того, на сколько режимов работы рассчитан прибор.

Нагревательный элемент фенаНагревательный элемент фена

Спираль намотана на термостойкий каркас

Горячему нагревателю необходимо постоянное охлаждение за счёт воздуха, проходящего потоком сквозь фен. При перегреве спираль может сгореть. Поэтому конструкция фена учитывает самостоятельное отключение при достижении критической температуры, которое обеспечивается термостатом. Это пара замкнутых друг на друга контактов, помещённых на биметаллическую платформу. Термостат расположен на нагревателе рядом с выходным отверстием, поэтому во время работы он постоянно обдувается выходящим горячим воздухом. В случае превышения допустимого нагрева происходит разъединение контактов на биметаллической платформе и нагрев останавливается. Спустя некоторое время термостат охлаждается, а цепь замыкается заново.

ТермостатТермостат

Термостат выделен красным кругом

Некоторые модели для защиты дополнительно оснащены одноразовым термопредохранителем. Он перегорает в случае превышения оптимальной температуры и нуждается после этого в замене.

ТермопредохранительТермопредохранитель

Если термопредохранитель перегорает при превышении оптимальной температуры, его нужно заменить

Как правило, почти у всех фенов практически одинаковая схема:

  1. Нагреватель состоит из трёх спиралей: Н1, Н2 и Н3. Первая спираль подаёт на двигатель питание, две другие обеспечивают нагрев.
  2. В положении «вверх» SW1 схема не получает питания. В положении <<1>> фен работает на минимальной мощности: питание подаётся через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная спираль Н2 (не на полную мощность), мотор вращается на низких оборотах.
  3. В положении <<2>> фен работает на средней мощности: диод VD5 закорочен, в схему поступают обе полуволны переменного напряжения, спираль Н2 работает на полную мощность, мотор вращается на номинальных оборотах.
  4. В положении <<3>> фен работает на максимально возможной мощности, так как подключается спираль Н3. При нажатии кнопки <<cool>> нагревательные спирали Н2, Н3 отключаются, а мотор продолжает работать.
  5. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы С2, С3 снижают уровень помех, которые неизбежно возникают при работе коллекторного электродвигателя. F1, F2 — это термопредохранитель и термостат.Схема фенаСхема фена

    Стандартная схема трёх-режимного фена для сушки волос

Причины неисправности и способы их устранения

Существует несколько типов неисправности, которые можно самостоятельно исправить в домашних условиях. Рассмотрим их подробнее. Обратите внимание! Любые работы нужно проводить с отключённым от сети феном.

Проблема с кабелем: не подаётся питание и фен не запускается

Не происходит подача напряжения. Скорее всего, проблема в кабеле питания.

Перед ремонтом нужно внимательно осмотреть кабель по всей длине, начиная от сетевой вилки и вплоть до корпуса, на предмет видимых повреждений. При их наличии нужно вырезать участок с повреждением и запаять кончики кабеля. Обычно это оказывается единственной неисправностью, и после её устранения фен снова работает.

Фен ровента в собранном состоянииФен ровента в собранном состоянии

Внимательно осмотрите шнур питания и спаяйте повреждённые места

Вентилятор совсем не крутится или набирает обороты недостаточно быстро

Возможно, неполадки в двигателе. Чаще всего это происходит из-за намотавшихся на вал двигателя волос. Чтобы снять их, нужно провести демонтаж крыльчатки. Это же нужно проделать, если вам нужно поставить новый вал двигателя или смазать его. Ухватите крыльчатку за основание пальцами, потяните от фена и снимите.

От себя хочу добавить, что самый удобный способ проверки электродвигателя для вашей же безопасности — это его демонтаж с последующим подключением к блоку питания, который защищён от возможного короткого замыкания. Если вращение двигателя не происходит, проверьте при помощи мультиметра обмотки и их целостность. При обнаружении проблем с обмоткой лучше просто установить новый двигатель. Конечно, можно попробовать перемотать старый самостоятельно. Но это, скорее, подойдёт для собственного развлечения, для повышения мелкой моторики.

МультиметрМультиметр

Мультиметр поможет вам выявить проблемы с обмоткой

Видео: снимаем вентилятор с мотора фена

Неисправность двигателя: запах горения проводки, проскальзывание искр

Иногда при работе фена из него пахнет гарью. В таких случаях даже выдуваемый воздух может быть слишком горячим. Самая простая причина — вал двигателя намотал на себя волосы. Их нужно срочно и аккуратно извлечь. Они могут оплавиться и повредить спираль, что приведёт к поломке двигателя. Те же волосы при горении могут вызвать появление искр.

Разобранный фенРазобранный фен

Запах гари или искры из фена могут свидетельствовать о проблемах с двигателем

Кстати, если фен искрит достаточно сильно, то лучше заменить двигатель на новый. Можно разобрать фен и аккуратно протереть его детали спиртом. После этого обязательно дождитесь, пока прибор полностью высохнет прежде, чем снова включить его. Этот способ мне помогал, но ненадолго. В итоге всё оказалось проще поставить новый двигатель.

Неисправность нагревательного элемента: фен выдувает холодный воздух, а не горячий

В этом случае, скорее всего, имеет место перегорание спирали в фене. Обычно её обрыв можно увидеть невооружённым глазом, не пользуясь для этого мультиметром. Отремонтировать спираль можно несколькими способами.

  1. Возьмите тонкую трубочку из меди или латуни, поместите в неё с двух сторон кончики спирали, обожмите плоскогубцами.
  2. Спираль удерживается на термостойком каркасе, состоящем из пластин, которые не проводят ток. В пластине нужно заострённым предметом сделать отверстие с диаметром 2–3 мм, в него установить короткий подходящий по размеру болтик с шайбой. Заправьте под эту шайбу кончики спирали, хорошо затяните.
  3. Оборванные кончики можно также набросить друг на друга или скрутить вместе. Этот способ не так надёжен, как предыдущие. Это связано с тем, что место на спирали, отремонтированное путём наброса или скрутки, из-за повышенного сопротивления часто и сильно перегревается и обычно быстро перегорает.
  4. Если у вас есть старый фен-донор, спираль которого в рабочем состоянии, разберите его и переставьте деталь.
  5. Готовую деталь можно купить в специализированных магазинах электроники или заказать в интернет-магазине. Также спираль вы можете намотать самостоятельно из нихромовой нити. Материал закажите на популярной интернет-площадке.
Видео: как отремонтировать перегоревшую спираль фена

Техника безопасности

Казалось бы, для нас нет ничего нового и непонятного в том, как соблюдать элементарные правила безопасности при работе с электроприборами. Но самостоятельный ремонт даже такого компактного устройства, как фен для волос, потребует от вас аккуратности. И связано это как раз с электричеством:

  1. Приступайте к работе только в том случае, если у вас есть навыки работы с электричеством. При их отсутствии лучше доверьтесь профессионалам.
  2. Обязательно отключите прибор предварительно от сети. Используйте в работе индикаторную отвёртку или мультиметр для проверки.Сетевой фильтрСетевой фильтр

    Обязательно отключайте прибор от сети перед ремонтными работами

  3. Учтите, что наши рекомендации касаются только бытовых фенов, которые применяются в домашних условиях. Для профессиональных приборов они не подходят.

Как соблюдать правила разборки фена

Мы расскажем пошагово о разборке и ремонте на примере модели фена Roventa:

  1. Для начала осмотрите прибор. Начните с силового провода, а именно с места его входа в рукоятку, где находится колодка контактов. Далее проверяйте до вилки на предмет изломов, пригаров и разрывов изоляции.Силовой провод фенаСиловой провод фена

    Проверьте силовой провод по всей длине на предмет повреждений

  2. Если никаких повреждений не было обнаружено, фен нужно разобрать. Его корпус состоит из двух соединённых винтами частей. На передней части сопло закреплено специальными защёлками. Отжимать их нужно очень аккуратно, потому что они могут сломаться.Разобранный корпус фенаРазобранный корпус фена

    Разобрать корпус фена несложно, но делать это нужно аккуратно

  3. Большинство моделей фенов Roventa по конструкции идентичны и разбираются одинаково. Но если у вас фен-расчёска, то следует учесть некоторые особенности. Очень внимательно прочтите инструкцию к прибору.
  4. Разобрав корпус, обратите внимание на то, как выглядит вентилятор. Перед ним стоят фильтр и защитная решётка: именно они обеспечивают защиту от пыли и волос. Именно эта решётка может забиться, поэтому её нужно тщательно очистить небольшой кисточкой. В недорогих моделях обычно устанавливают только решётку, и это становится причиной снижения оборотов вентилятора из-за волос, застрявших на валу. Аккуратно снимите пропеллер, снимите намотавшиеся волосы и почистите лопасти. Это удобно делать старой зубной щёткой.Вентилятор фенаВентилятор фена

    Прочистите лопасти вентилятора и другие детали от пыли и волос

  5. Переходим к электродвигателю. Его некорректная работа приводит к неполадкам всего устройства. Причиной тому обычно является перегорание диодного моста, пробой обмотки или предельная выработка щёток. Проконтролируйте, чтобы ось двигателя вращалась в свободном режиме, не создавая биения. Смажьте машинным маслом все трущиеся детали.
  6. Большинство моделей оснащены несколькими спиралями. Именно они обеспечивают разные режимы нагрева воздуха. Любые их повреждения будут обнаружены при визуальном осмотре. Восстановить целостность спиралей можно пайкой или установкой новых аналогичных изделий.Спираль в фенеСпираль в фене

    Так выглядит нагревательная спираль в фене

Кроме вышеописанных повреждений проблема может заключаться в неполадках микросхем. Типичными бывают такие неисправности:

  1. Потрескалась основа из гетинакса и разорвалась дорожка из олова. Залудите повреждённые участки и покройте их припоем.
  2. Раздулись конденсаторы. Их нужно выпаять и поставить новые.
  3. Поменяйте неисправные резисторы (вы обнаружите их по потемневшей поверхности).

Как видите, для такого ремонта вам потребуются навыки работы с паяльником. В противном случае повреждённый фен лучше доверить мастеру или сервисному центру.

Если у вас дорогая модель фена, то рекомендую сразу отдать её в ремонт специалистам. Дело в том, что у таких моделей более сложная конструкция, предполагающая наличие дополнительные функции. Например, кнопка Care, представляющая собой регулятор плавного действия, или ионизатор воздушного потока. Детали таких фенов производят из особых сплавов, и у себя дома надёжно объединить их в случае обрыва практически невозможно.

Видео: как разобрать фен Roventa

Разборка и ремонт обычного бытового фена не потребуют от вас особых знаний и специальности. Надеемся, что наши советы помогут вам в этом деле. Главное — помнить школьный курс физики и иметь желание научиться чему-то новому. Удачи!

Ремонт монтажного фена своими руками пошаговое описание с чего начать

В арсенале у домашнего мастера кроме дрели, шуруповерта, перфоратора и лобзика, должен также присутствовать строительный фен. Это прибор, который имеет простую конструкцию, и применяется для выполнения разных работ — от снятия лакокрасочного покрытия до растапливания льда. Принцип работы инструмента подобен бытовому фену, которым пользуются женщины для высушивания волос. При эксплуатации не исключается возникновение разных поломок, поэтому разобраться в вопросе о том, как выполняется ремонт строительного фена, является достаточно актуальным.

Что такое строительный фен и его конструктивные особенности

Феном строительным называется инструмент, который по конструкции похож с бытовым феном, но главной его отличительной особенностью является более мощный электромотор и нагревательный элемент. Внутри корпуса, который обычно представлен в виде ударопрочного пластика, находятся такие элементы, как электромотор, нагревательные элементы в виде спиралей и вентилятор. Кроме основных элементов, в конструкции оборудования имеются также следующие детали:

  1. Кнопка выключения — некоторые модели строительных фенов имеют кнопки со встроенными регуляторами температуры
  2. Регулятор температуры — устройство, посредством которого происходит настройка температуры нагрева воздуха, выходящего из сопла инструмента
  3. Сменные насадки — комплектуются практически все модели строительных фенов. Насадки крепятся на сопло, что позволяет использовать прибор для выполнения разных видов работ

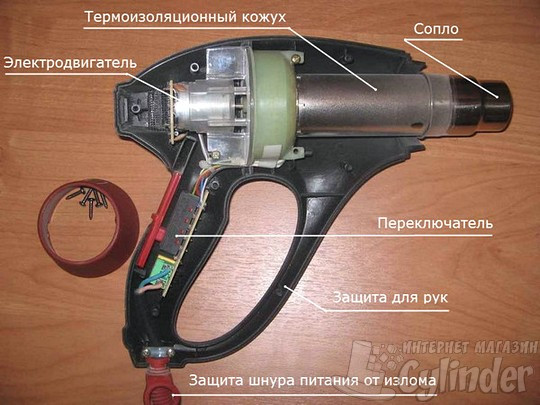

конструкция строительного фена

С принципом работы рассматриваемого прибора может разобраться даже ребенок, однако фен — это далеко не детский инструмент, к эксплуатации которого требуется соответствующий подход. Работа прибора заключается в выполнении следующих действий:

  • При запуске инструмента, одновременно начинает работать электродвигатель и ТЭН
  • На вал двигателя крепится вентилятор, назначение которого в том, чтобы обеспечивать вывод потока горячего воздуха из сопла и одновременно охлаждать нагревательные спирали, предотвращая их расплавление
  • Если двигатель не будет работать, то ТЭН перегреется и выйдет из строя уже через несколько секунд после включения прибора (при условии отсутствия защиты)
  • Если не будут работать ТЭНы, то из сопла инструмента будет выходить только холодный поток воздуха

Если в один момент фен перестает работать, то не спешите покупать новый прибор. Не стоит торопиться обращаться в специализированные сервисные центры, так как ремонт можно сделать своими руками. Заключается суть ремонта в том, чтобы отыскать причину неисправности, и устранить ее. Для устранения поломок имеются два способа — замена неисправной детали или попытка восстановления ее работоспособности.

Это интересно! В отличие от дрели или перфоратора, монтажный фен состоит из электрической части, поэтому практически все поломки, связанные с его неисправностью — это неисправности электрики.

Какие поломки встречаются в конструкции строительных фенов

Не имеет значения, какой марки и модели строительный фен — Энкор, Интрескол, Интертул, Бош, Эдон и другие, так как рано или поздно, все они ломаются. Связано это непосредственно с неправильной эксплуатацией оборудования. Если мастер халатно относится к применению рассматриваемого прибора, то уже в скором времени обязательно понадобится его ремонт. Произвести ремонт строительного фена не составит большого труда, если имеется представление о его конструкции и принципе работы. Поломки фена можно классифицировать на два типа:

  • Основные и незначительные — это когда неисправность прибора связана с перегибом шнура, поломкой кнопки выключения, а также выходом из строя регулятора
  • Глобальные поломки — это когда неисправность инструмента связана с выходом из строя двигателя и ТЭНов

поломки строительных фенов и их устранение

В любом случае, выявить на глаз поломку фена без его разборки невозможно, поэтому начинать ремонт инструмента следует с поиска поломки. Незначительные поломки можно устранить без замены деталей, например, когда отсутствует контакт в питающем проводе. Провод обеспечивает питание не только на электромотор, но еще и на нагревательные элементы. Если перебит провод, то инструмент не будет работать вовсе, а если неисправность связана с неработоспособностью двигателя или ТЭНа, то поиск необходимо проводить непосредственно в этих узлах.

Это интересно! Чтобы найти поломку, понадобится разобрать инструмент. В зависимости от модели, количество крепежных винтов может отличаться, однако принцип разборки заключается в том, что первоначально следует выкрутить все крепежи.

Как найти поломку в строительном фене и устранить ее

Начинать ремонт строительного фена надо с самого начала, продвигаясь от меньшего к большему. Сначала надо убедиться в том, что в розетке имеется электроэнергия. Ведь часто неисправная работа прибора связана с отсутствием напряжения в сети. Используя мультиметр или индикаторную отвертку, следует проверить наличие напряжения. Если с розеткой все в порядке, тогда производится проверка питающего провода. Для этого в режиме прозвонки мультиметра, следует проверить исправность каждой жилы провода.

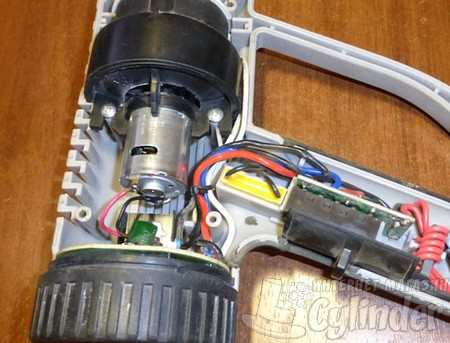

как найти поломку строительного фена ремонт

Если провод перебит или нарушена его изоляция, то ремонт в таком случае заключается в соединении жилы и последующей ее изоляцией. Если причина поломки не в проводе и розетке, тогда приступаем к глобальному поиску неисправностей.

  1. Если фен не включается — в таком случае проверить необходимо исправность кнопки включения, двигателя и ТЭНа. Если неисправен регулятор, то прибор будет работать, но при этом невозможно будет выставить нужную температуру нагрева
  2. Если прибор работает с перебоями — при неисправности электромотора, будут возникать сбои с работой инструмента. Проявляются они достаточно просто — не работает нагревательный элемент или включается ТЭН, но при этом вентилятор не дует горячий воздух
  3. При переключении режимов работы, прибор постоянно работает в одном режиме. Это означает, что из строя вышел регулятор температуры. Принцип работы этого элемента влияет на увеличение температуры нагревательных спиралей, а также частоты вращения вентилятора

 Так как инструмент состоит из электрических элементов, то для диагностики понадобится воспользоваться мультиметром. С его помощью можно выявить точную поломку, и устранить ее. Для начала рассмотрим виды неисправностей фена монтажного по электронике.

пошаговое описание как отремонтировать фен строительный

Неисправности в электронике фена

При работе инструмента из строя могут выйти элементы электроники — диоды и конденсаторы. Диоды в конструкции прибора нужны для выпрямления поступающего переменного тока в постоянный. На фенах используются маломощные электромоторы постоянного тока, что позволяет значительно снизить потребление электроэнергии, а также увеличить производительность оборудования.

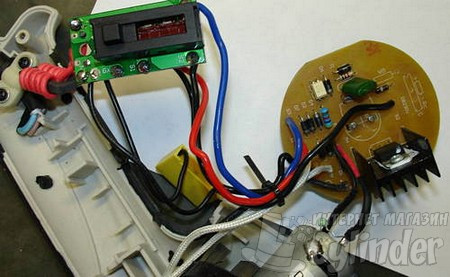

ремонт регулятора оборотов фена строительного

При скачках напряжения прежде всего страдают именно эти элементы, поэтому с целью сглаживания напряжения, в конструкции применяется ферритовый сердечник. Кроме того, на схеме имеются конденсаторы, предназначенные для сглаживания величины напряжения, исключая тем самым выход из строя электромотора. В конструкции электроприбора часто встречаются такие виды неисправностей:

  1. Окисляются контакты кнопки пуска
  2. Образование окислов на контактах регулятора скорости
  3. Возникновение отложений на контактах ТЭНа
  4. Выход из строя резисторов, конденсаторов, диодов и симистора. Для выявления неисправностей в этих элементах понадобится мультиметр

Чтобы проверить целостность резистора, необходимо мультиметром измерить их величину сопротивления. Проверка диодов выполняется путем прозвонки. В одном направлении диоды пропускают ток, а в обратном ограничивают его протекание. Для проверки исправности конденсатора, понадобится перевести регулятор прибора в измерение емкости, и установить предварительно отпаянный элемент в специальные углубления устройства. Чтобы не отпаивать элемент, можно прикоснуться к его ножкам щупами, и проверить емкость.

Это интересно! Определить неисправность конденсатора можно по внешнему его виду. Его неисправность проявляется путем вздутия элемента, что обусловлено протеканием через элемент большого тока.

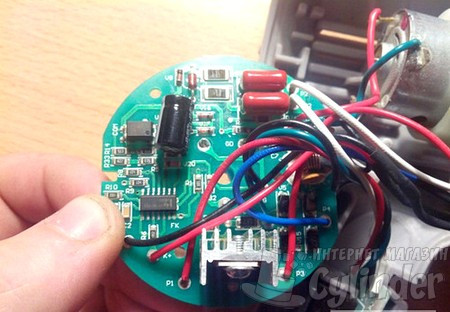

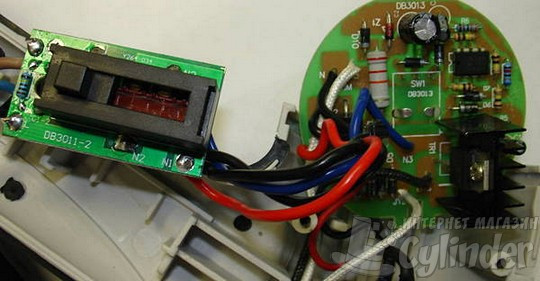

как отремонтировать фен строительный электронная плата

Устранить поломки элементов электроники на плате можно быстро путем их перепайки на аналогичные по величине. Для этого понадобится паяльник, а также олово и канифоль. Чтобы вернуть исправность фену, достаточно заменить один элемент, и продолжить эксплуатацию прибора.

Если из строя выходит электромотор

Если диагностика показывает, что из строя на монтажном фене вышел электромотор, то его следует заменить. На фенах двигатели постоянного тока состоят из ротора (якоря) с обмоткой, а также статора из магнитов. Для подачи тока на якорь, в конструкции двигателя используется коллектор. Он состоит из медных пластин, которые соединены с выводами обмотки ротора. Если возникает неисправность двигателя, то достаточно заменить якорь, чтобы продолжить эксплуатацию электроинструмента.

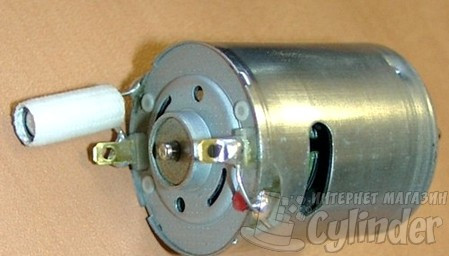

электромотор фена строительного ремонт

Это интересно! При выборе нового якоря, понадобится указать марку и модель своего инструмента, так как двигателя разных производителей отличаются по размерам.

Когда возникает неисправность нагревательной спирали

Если на фене из строя выходит нагревательная спираль, то для ее ремонта можно воспользоваться паяльником или заменить этот элемент, что будет намного надежней. Спираль из специального термостойкого металла, намотана на керамическую часть. При включении прибора, происходит нагрев спиралей, а вентилятор, приводящийся в действие от электромотора, нагнетает воздух, охлаждая при этом ТЭНы. Если перегорает ТЭН в одном месте, то прибор работать не будет.

Причинами неисправности ТЭНа являются такие факторы:

  • Значительный перегрев спирали, который приводит к нарушению целостности элемента
  • Скачки напряжения, что также способствует пробою в спирали
  • Износ — при регулярном применении инструмента, наблюдается ускоренный износ спиралей и их выход из строя

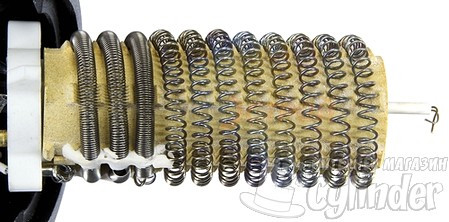

как отремонтировать спираль на строительном фене

Если из строя вышла спираль на фене, то ее можно заменить, но исключительно на аналогичную по длине и диаметру. Параметры проволоки необходимо учитывать для того, чтобы исключить вероятность ее перегорания от мощности прибора. Недостаточное сопротивление спирали повлечет за собой ускоренный износ ТЭНа, а высокое наоборот повлечет за собой снижение производительности прибора. При покупке запчастей для фена, необходимо опираться непосредственно на марку и модель.

Выводы о ремонте строительных фенов своими руками

Ремонт строительного фена своими руками выполнить вполне реально, если подойти к этому вопросу с правильной стороны. Для устранения поломки порой не нужно разбирать инструмент, так как дефект может скрываться в кабеле. Для этого в кабеле необходимо отыскать место повреждения, и переизолировать кабель. После разборки инструмента, его необходимо осмотреть, очистить и провести диагностику.

За время эксплуатации инструмента могут возникнуть разные поломки, устранить которые можно своими руками. Одной из самых частых причин поломок являются неисправности с элементами на схеме. При ремонте также необходимо учитывать, что питание на двигатель поступает через спираль, поэтому если неисправен нагревательный элемент, то и двигатель соответственно работать не будет. Чтобы убедиться в работоспособности мотора, необходимо проверить его на автономном источнике питания на 12В.

Подводя итог, надо отметить, что если починить строительный фен не получается, то можно купить новый в интернет магазине Цилиндр. В каталоге магазина представлено много разных моделей инструментов, которые обязательно будут полезны не только в хозяйстве.

как починить фен своими руками

На сегодняшний день практически все использую фен для волос. Как и любой другой вид бытовой техники фен тоже может ломаться. Для того чтобы выполнить ремонт фена своими руками вам необходимо узнать из чего он состоит. Практически любой фен состоит из следующих элементов:

– Электромотора.

– Вентилятора.

– Нагревательного элемента.

– Электрической платы.

Именно электрическая схема фена для волос позволяет всем элементам работать вместе. Это основные элементы конструкции. Если прибор будет профессиональным, тогда некоторые элементы могут добавляться.

Фены могут быть разными, но ремонт фена практически во всех случаях ничем не отличается. В той статье мы предоставили вам подробную информацию, которая поможет выполнить ремонт этого прибора. Также вы узнаете, как отремонтировать фен своими руками в домашних условиях.

Конструкция фена

Для того чтобы выполнить ремонт фена вам необходимо будет ознакомиться с его конструкцией. Чтобы ознакомиться с его конструкцией вы можете разобрать фен. Этот процесс не занимает много времени. Обычно его корпус крепится с помощью шурупов, но иногда производитель может предусмотреть защелки для крепления корпуса. Именно поэтому при разборке вам необходимо быть аккуратным, так как иногда неопытные мастера могут повредить его корпус.

Каждый фен имеет мотор, который работает на постоянном токе. Сетевое напряжение выравнивается с помощью диодного моста. Если вы приобрели дешевое изделие, то в его конструкции вы сможете встретить только 1 диод.

Как правило, выключатель в этом устройстве одновременно должен замыкать цепь, через которую будут питаться спирали. Именно эти спирали и запустят мотор в движение. Также каждое устройство имеет в своей конструкции термостат. Этот прибор будет следить за температурой. Если она начнет подниматься, тогда он отключит нагреватель. Если у вас сломана варочная панель, тогда можете прочесть, как выполнить ее ремонт.

Порядок осмотра и ремонт фена

Для того чтобы выполнить ремонт фена для волос необходимо его осмотреть. Прежде всего, любой осмотр начинается с цепи питания.

Важно знать! При выполнении всех видов работ, которые мы описали в этой статье, вы должны знать основные правила работы с электрическим током.

Ниже вы сможете просмотреть подробную инструкцию, которая поможет качественно выполнить ремонт фена для сушки волос. Эта инструкция подходит для всех видов фена.

Шнур

Перед осмотром шнура необходимо осмотреть розетку. В большинстве случаев именно она становится причиной поломки. Если с розеткой все нормально, тогда можно переходить к осмотру шнура. Все работы вам необходимо выполнять только на обесточенном приборе. При его осмотре вам визуально необходимо найти причину поломки. Если ее нет, тогда следует разобрать фен.

Внутри этого прибора вы можете столкнуться с несколькими вариантами электрического сопротивления провода:

  1. Пара разъемных контактов.
  2. Спайка.
  3. Проводка размещена в пластиковых колпаках.

Последний вариант является наиболее сложным при выполнении ремонта. Ремонт фена в первую очередь начинается с «прозвонки» проводки. Звонок должен быть в двух жилах одновременно. При выполнении этого вида осмотра вам необходимо помнить, что нельзя делать больше двух отверстий в проводке фена.

Осмотреть контактную площадку фена сможет практически каждый. Вам необходимо взять это устройству в руки и визуально его посмотреть на наличие повреждений. Обычно если она имеет повреждения, тогда их можно увидеть с первого взгляда. Обычно поломку необходимо искать на стыке с корпусом фена. Если пылесос плохо всасывает, тогда тоже следует проверить шнур.

Выключатель и переключатель фена

Когда вы выполняете ремонт профессионального фена для волос вам необходимо замкнуть выключатель и проверить, как фен ответит на этот шаг. Перед началом ремонта фена вам необходимо записать схему расположения проводов. Проверка переключателя скорости и температуры происходит с помощью этой же схемы.

Если при осмотре вы найдете элемент, который работает неправильно, тогда вам необходимо провести его осмотр. Если вы найдете нагар, тогда убрать его можно с помощью ластика. Все контакты вам необходимо протереть спиртом. Если вы найдете сломанные детали, тогда их вы сможете заменить аналогами.

Вентилятор

Забитый воздуховод – это наиболее распространенная поломка на фене. Для устранения этой проблемы вам нужно снять фильтр и провести его чистку.

Если лопасти вентилятора не вращаются, тогда вам нужно осмотреть его на наличие волос. Для его очистки от волос вам нужно снять пропеллер. При этом вам нужно избегать усилий и перекосов.

Спирали

Любой фен может иметь несколько нагревательных элементов. Если вы выявите разрыв спиралей, тогда устранить эту проблему можно с помощью скрутки проводов. Все дефекты у нагревательных элементов вы сможете наблюдать визуально. Если спираль не подлежит ремонту, тогда их нужно заменить аналогичными.

Микросхема

Иногда подложка из гетинакса может трескаться. Именно поэтому для того чтобы качественно выполнить ремонт электрофена вам необходимо укрыть поврежденные места припоем. Иногда испорченные конденсаторы могут раздуваться. Обычно верхняя грань может содержать порезы и когда изделие ломается, оно может раздуваться.

При обнаружении этого дефекта вам необходимо будет заменить конденсатор. Если вы найдете резисторы, которые выгорят, тогда их необходимо заменить.

Термостат

Некоторые фены могут иметь саморегулятор. Обычно этот эффект достигается с помощью резистивного делителя. Дальнейшие действия будут зависеть от контроля параметра. Но иногда можно выполнить следующие рекомендации:

  • Полностью исключить датчик и проверить реакцию прибора.
  • Замкнуть провода и посмотреть, что будет дальше.

Если не будет никаких изменений, тогда вам необходимо скачать принципиальную схему фена.

Полезные советы

Если вы планируете отремонтировать профессиональный фен, тогда можете столкнуться с проблемами. Эти приборы могут иметь дополнительные элементы, к которым можно отнести плавающие регуляторы и дополнительные опции. Спирали здесь изготовлены из специальных сплавов, которые при нагревании излучают отрицательные ионы. При ремонте профессионального фена методика ремонта остается прежней:

  • Осмотреть шнур;
  • Выключатели и кнопки;
  • Очистить прибор от пыли;
  • Осмотреть спирали;
  • Проверить мотор;
  • Визуальный контроль конденсаторов.

Промышленные модели могут отличаться от бытовых фенов. Сушить волосы промышленными фенами не рекомендуется. Домашний ремонт промышленного фена может закончиться не лучшим образом.

Читайте: почему холодильник сильно морозит.

схема, как починить строительный инструмент, а также какие могут возникнуть поломки?

Хороший строительный фен стоит достаточно дорого. Но даже самые качественные модели со временем могут выйти из строя. Ремонтировать их самостоятельно выгоднее, чем отдавать в сервисный центр. Устройство фена простое, каждый может починить его в домашних условиях. В статье подробно разобрано какие поломки могут возникнуть, как их устранить самостоятельно не обращаясь к мастеру, дана схема ремонтных работ, а так же приведены советы экспертов.

Устройство прибора

Основные элементы, из которых состоит строительный фен:

  • двигатель;
  • нагревательный элемент;
  • вентилятор.

Мощность у аппарата большая, а производительность зависит от количества литров воздуха, которое пропускает фен за минуту.

У многих современных моделей есть такие функции:

  • регулировка потока воздуха и температуры;
  • выбор нужного рабочего режима;
  • насадки, упрощающие работу с материалами различной прочности;
  • определяющий температуру нагрева светодиодный индикатор.

Совет

В отличие от обычного фена строительный имеет намного более мощный электромотор и нагревательный элемент. Внутри корпуса из ударопрочного пластика сосредоточены электромотор, спирали и вентиляторы. Последние представляют собой нагревательные элементы.

Кроме этих элементов, внутри механизма есть дополнительные, которые играют важную роль в работе фена:

  1. Кнопка выключения. Иногда со встроенным регулятором температуры.
  2. Регулятор температуры. Выходящий из сопла инструмента воздух нагревается за счёт этого датчика.
  3. Сменные насадки. Они крепятся на сопло.

Принцип работы

Принцип работы можно описать следующими пунктами:

  1. Запуск инструмента одновременно с работой электродвигателя и ТЭНа.
  2. Вентилятор, который прикрепляется на вал двигателя, обеспечивает вывод потока горячего воздуха из сопла. Его функция состоит в охлаждении нагревательной спирали, предотвращении её расплавления.

Без работы двигателя не смогут работать ТЭНы. Они просто выйдут из строя через несколько минут или даже секунд. Если на них прикреплена дополнительная защита, то есть вероятность, что ТЭН не перегреется, не сломается. Без работы этих элементов из сопла не сможет выходить прогретый воздух. Будет дуть только холодный.

Важно

Если фен перестаёт работать, то его не следует выбрасывать и менять на новый. Вероятно, что проблема кроется в выходе из строя некоторых деталей. Не стоит обращаться в сервисный центр, так как это дорого вам выйдет. Наилучший вариант — самостоятельный разбор фена, выяснение причины поломки, её исправление.

Какие могут возникнуть поломки?

Проблемы с кнопками и переключателями

Кнопки фена заедают из-за того, что на переключателе появляются нагар, окись. Эти дефекты не позволяют пройти электрическому току по контактам. Для выявления неисправности переключателя и кнопки пользуются мультиметром.

Для этого в режиме прозвона нужно коснуться щупами выводов кнопки. Если прибор отключён, то он не должен издавать никаких посторонних шумов. Особенно подозрительны посвистывания. При включении первого — второго режимов в исправном состоянии переключателей должен издаваться еле слышный звук. В этом кроется причина: неисправны другие узлы в системе.

Разобрав фен, нужно прочистить все соединительные контакты, которые на поверхности имеют ржавчину или иные попавшие извне элементы. Иногда достаточно заменить переключатели на новые, чтобы устройство исправно заработало.

Неисправность сетевого провода

Визуально обнаружить неисправность сетевого провода невозможно. Происходит повреждение жил внутри изоляции, которые снаружи совсем не видны.

Повреждение провода возникает как по механическим причинам, например, передавливание провода дверью, так и из-за долгой эксплуатации прибора на максимальной мощности. Жила перегревается, перегорает, медный материал в результате этого становится хрупким, ломким.

Мультиметром можно диагностировать поломку этой части, следуя инструкции:

  1. разбирается фен;
  2. включается на мультиметре режим прозвона;
  3. к контакту вилки подключается один щуп от мультиметра;
  4. второй щуп поочерёдно прикладывают к контактам на клеммной колодке;
  5. если какой-то из контактов подаёт сигнал при такой манипуляции, значит, одна из жил ещё рабочая, а проблема заключается в другой жиле;
  6. подключается щуп на второй контакт вилки, и процедура продолжается;
  7. мультиметр должен издать звук при прикосновении ко второй клеммной колодке.

Внимание

Слабый контакт в проводе может также влиять на неисправность фена. Самовыключение прибора при этом происходит регулярно. Перебои в работе можно исправить путём замены сетевого провода.

Неисправность коллекторного двигателя

Чтобы уточнить проблему с коллекторным двигателем, необходимо применить мультиметр. Выполняют им прозвон, а затем подключают к источнику постоянного напряжения необходимой величины. Плату с диодным мостом отсоединяют, если нет источника переменного напряжения необходимой величины.

Чтобы осуществить прозвон электромотора мультиметром, необходимо к щупам подвести выводные контакты устройства. Появившееся сопротивление — сигнал, что обмотка не повреждена. Двигатель неисправен, когда издаются нехарактерные звуки. В данном случае можно услышать пощёлкивание или скрежет.

Нужно разобрать устройство, вытащить двигатель. Починить его можно путём прочистки соединительных деталей. От долгой работы пружины двигателя могут засоряться. Но проблема может состоять и в другом. Движок может быть выпущен производителем с браком, который никак невозможно исправить подручными средствами. Необходимо поменять коллекторный двигатель на более надёжный.

Перегорела плата и спираль

Диагностику неисправности спирали и платы выполняют по следующей схеме:

  1. извлекается нагревательный элемент из металлической колбы;
  2. осматриваются провода на наличие подключения их к контактам спирали ТЭНа;
  3. на этом этапе уже можно увидеть возможную поломку: окисление контактов или отсоединение одного из проводов;
  4. в режиме измерения сопротивления включается мультиметр, подключается к контактам спирали;
  5. нарушение целостности нихромовой нити определяется нулевым значением прибора: спирали должны показывать сопротивление.

Внимание

В результате эксплуатации электрофена нихромовая нить теряет свои первоначальные характеристики, не имеет присущих ей свойств. Она становится хрупкой, выводит из строя многие составные элементы прибора — первыми перегорают плата и спираль.

Если спираль имеет обрыв и повреждения в разных местах, то её нужно заменить на новую. Простой обрыв можно устранить путём соединения двух частей спирали. Для этого потребуется воспользоваться маленькими болтиками и гайками.

Неполадки с платой зависят от используемой модели этого элемента. Устаревшие модели содержат только одну плату – выпрямительный диодный мост. Его можно исправить простым паяльником. Если строительный фен снабжён инверторной платой, то, осмотрев, можно обнаружить неисправность. Перегоревшие детали имеют потемневший окрас. Паяльником удаляется весь ненужный налёт.

Как отремонтировать инструмент: схема

Сначала проводят диагностику строительного фена. Выполняют это визуальным путём и опытным. Для непосредственного ремонта своими руками применяют отвёртку и паяльник. Чтобы заменить нужную деталь, необходимо заранее её приобрести.

  1. Замена спирали производится с учётом значения сопротивления. Отсоединённые проводники припаиваются на место.
  2. Чтобы заменить конденсатор, деталь выбирают с учётом характеристик мощности и по номинальному значению напряжения.
  3. Внешний провод меняется путём разбора фена (его корпуса). Сначала отсоединяют повреждённый провод, проверяют исправность остальных. Когда новый провод будет подсоединён, то проверяют исправность всех проводов и самого устройства. Только потом собирают корпус инструмента, подключают к электрической сети.

Схема ремонта строительного фена:

Советы экспертов

Эксперты советуют придерживаться следующих рекомендаций:

  1. Причина поломки выявляется путём диагностики строительного фена. Не лишним будет выполнить разбор прибора, даже если дефект виден визуально.
  2. Чтобы после разбора и устранения неполадки правильно собрать прибор, необходимо фиксировать все расположенные детали путём фотоаппарата. Можно начертить схему, но это труднее и требует детального, кропотливого разбора составляющих элементов.
  3. При включении прибора исходит характерный еле слышимый звук. Если его вовсе нет либо появляются скрипы или шелест, то однозначно проблема — в движке.

Отремонтировать строительные фены достаточно легко, если всё делать правильно. Для этого нужно соблюдать чёткую последовательность действий, чтобы выявить поломку и быстро её устранить.

Полезное видео

Предлагаем посмотреть видео о разборке и ремонте строительного фена:

Как отремонтировать фен для волос своими руками?



Бытовые приборы значительно облегчают нашу жизнь. Однако они не вечные и порой выходят из строя. Не исключением являются фены как бытовые, так и профессиональные. Отремонтировать фен можно обратившись в сервисный центр или починить его самостоятельно. Многие боятся разобрать фен и починить нерабочий бытовой прибор самостоятельно, считая, что его конструкция сложная.

Фото: «работа» фена.

Мы попытаемся опровергнуть это мнение. Расскажем об устройстве продукта, смоделируем ситуации, при которых фен не работает, и дадим ответ на вопрос: возможен ли ремонт бытового прибора в домашних условиях. Начнём с его устройства.

Комплектация и устройство фена для сушки волос

Современная модель техники может комплектоваться:

  1. Электрическим силовым агрегатом.
  2. Спиралью накаливания.
  3. Вентилятором для подачи холодного и/или горячего воздуха (для чего нужен холодный воздух).
  4. Элементом переключения скоростей.
  5. Электрическим шнуром.

Как видите, сложного ничего нет, поэтому даже в домашних условиях не составит труда справиться с большинством проблем неработающего бытового прибора.

Фото: о проблемах связанных со стабильной работой читайте ниже.

О возможных неисправностях несколько слов

Знание проблемы значительно сократит срок ремонта бытового прибора. Наиболее характерные неисправности – это:

  • отсутствует питание: техническая модель не включается;
  • остановился вентилятор или его лопасти работают не на полную мощность;
  • при работающем приборе слышен характерный запах гари;
  • появление искры явный признак проблем с силовым агрегатом;
  • прекращена подача горячего воздуха. Есть только выход холодного воздуха.

Исходя из знания устройства современных моделей, и возможных причин выхода из строя, давайте рассмотрим разные варианты и попытаемся решить ту или иную проблему.

Чтобы выполнить ремонт фена своими руками нам понадобится определённый набор инструментов: мультиметр, отвёртка и паяльник.

Неисправность и наши действия

Возникшая проблема не должна вас застать врасплох. Первое, что необходимо сделать – это не паниковать, а трезво оценить ситуацию!

Фен не может работать из-за отсутствия питания. В первую очередь следует проверить розетку. Для этого понадобится тестовый прибор мультиметр или индикаторная отвёртка. Если с ней всё в порядке тщательно исследовать шнур. Часто в местах соединения с устройством он перекручивается и/или перетирается. Ещё одно проблемное место у шнура это крепление с вилкой.

Фото: В данном случае чётко видно, что остановка рабочего фена вызвана проблемами связанными с электрическим шнуром.

Если элементы в норме можно переходить к разборке фена. Нужно открутить и вынуть все элементы крепления, которые, в том числе, могут быть спрятаны за наклейками или прорезиненными заглушками.

Фото: для ремонта внутренней начинки фена необходимо его разобрать, используя отвёртку.

Сняв крышку и добравшись до «внутренностей» фена необходимо обратить внимание на место соединения э/шнура с другими элементами цепи. Возможно, что один из проводов просто отсоединился, поэтому запуск стал невозможным. Проблема, в этом случае, решается простой пайкой, или обыкновенной скруткой жил.

  • Шнур в порядке, но фен по-прежнему не работает.

Если фен не работает, продолжаем поиск неисправности и проверяем другие элементы цепи по схеме, «прозванивая» их тестером. Это: плавкий предохранитель, элемент переключения скоростей бытового прибора и переключатель режимов подачи воздуха.

Часто фен перегревается и самопроизвольно выключается из-за выхода из строя одного из предохранителей, который требует замены на аналогичный вариант в плане технических характеристик.

  • Ещё одна промежуточная проблема.

Бывает, что включив фен и высушив волосы, вы не можете выключить бытовой прибор. Он продолжает работать. Скорее всего, дело в выключателе: заклинило. Требуется отсоединить фен, вынув шнур из розетки и устранить неисправность.

  • Кнопка включения-выключения питания в нерабочем состоянии.

В этом случае, проверяем тестером размыкающие контакты кнопки. При необходимости и профилактике нужно зачистить их до появления металлического цвета и проверить, как работает кнопка. Если ваши действия не дали положительного эффекта специалисты советуют просто заменить выключатель.

Аналогичным образом проверяется переключатель скоростных режимов подачи воздуха. Если прибор не переключает скорости и/или не способен регулировать t0 в заданном режиме, можно попытаться «привести в чувство» регулятор или банально заменить его новым. Вышеуказанные действия применимы к ситуации, когда фен на 3 скорости и одна из них не работает и так далее.

  • Почему вентилятор не разгоняется.

Иногда фен не может работать по причине сбоев работы вентилятора. Необходимо разобрать корпус изделия и убедиться в чистоте лопастей вентилятора. Возможно, на них попали мелкие предметы: ворса или накрутились волосы. Если из-за этого фен перестал в полную силу продуктивно работать, необходима чистка лопастей.

Фото: чистку лопастей и удаление волос и грязи можно выполнить самостоятельно предварительно разобрав фен.

Их нужно снять с вала, освободить от налипшего мусора и выполнить монтаж в обратной последовательности. Если на фене предусмотрены фильтрующие элементы их также требуется очистить от грязи и мусора.

Часто работающий фен неприятно пахнет гарью. Это один из тревожных звоночков сигнализирует нам о необходимости профилактической чистки аппарата для сушки волос. Для ремонта нерабочего фена для волос своими руками нам потребуется минимальный набор инструментов, о котором шла речь выше.

Если дело в нагревательной спирали

Одной из причин, когда воздух не частично и/или полностью не нагревается, является выход из строя спирали накаливания. Ситуация повторяющаяся не часто, но лучше быть готовым к ней. Раскрыв корпус и добравшись до спирали нужно визуально её осмотреть.

Часто любители делают одну, и ту же ошибку: стараются самостоятельно починить нагревательный элемент, соединить нихромовую нить. Положительного эффекта хватит не более чем на два или три месяца. Дальше опять ремонт.

Специалисты рекомендуют «не мучиться», а заменить вышедшую из строя спираль новой.

  • Электрический силовой агрегат.

Веном неприятностей, когда сломался фен, можно считать выход из строя силового агрегата. Фен может искрить, издавать неприятные запахи и даже сгореть. Поэтому ремонт нельзя затягивать. Убедиться в проблеме, связанной с электродвигателем, можно используя тестер.

Фото: Разборка и ремонт фена Maxwell MW-2019 VT.

В данной ситуации нет смысла даже пытаться вдохнуть жизнь в двигатель. Существует два варианта решения проблемы: замена электрического силового агрегата, либо ремонт в сервисном центре. Только специалисты могут провести качественно работы с предоставлением гарантий.

  • Проблемы с микросхемой.

Бывает, что подложка из гетинакса разрушается: появляются микротрещины. Для проведения качественных работ по ликвидации проблемы потребуется наложить на повреждённые места припой. Часто вышедшие из строя конденсаторы раздуваются. Обнаружив дефект потребуется замена конденсаторов. Ещё одна проблема: нерабочие резисторы. Их не ремонтируют, а элементарно меняют новыми изделиями.

  • О проблемах термостата несколько слов.

Часть фенов оснащены самостоятельными регуляторами. Эффект регулировки возможен при использовании резистивного делителя. Есть два пути устранения неполадок: отключить датчик и посмотреть на реакцию бытового прибора. Или замкнуть провода и наблюдать за происходящим. Если изменений не произошло, потребуется принципиальная схема аппарата для сушки волос определённой модели или помощь мастеров сервисного центра.

Выполняя  ремонт фена своими руками, не забываем о мерах безопасности

Фото: Следите за приборами, не допускайте замыкания в сети. Включайте в электросеть только исправные конструкции.

Кажется, к чему поднимать и так понятную тему. Однако часто самостоятельный ремонт фена, который не полностью сушит локоны, может обернуться личными проблемами. Да, банально из-за не соблюдения мер собственной безопасности. По статистике это в большей степени связано с электричеством.

Игнорирование безопасности или незнание вопроса приводит к не желаемым последствиям. Поэтому, специалисты не рекомендуют заниматься ремонтом фена лицам, не владеющим элементарными навыками и не обладающим знаниям в области электричества.

Проверяя прибор для сушки волос, всегда отключайте питание. Проверку выполняйте, используя тестовый прибор мультиметр, или индикаторную отвёртку.

Помните, что мы ведём речь о бытовых приборах, предназначенных для сушки волос. Рекомендации не касаются ремонта профессионального оборудования.

Хотя профессиональные фены схожи с бытовыми приборами конструктивно у них много отличий и дополнительных функций. Поэтому, самостоятельный ремонт проф/оборудования – это прерогатива профессионалов сервисных центров. Во избежание частых поломок рекомендуем выбрать правильный фен для домашнего использования.

В заключение

Мы попытались раскрыть тему и дать полезные советы, смоделировав разные варианты проблем. Детально расписали признаки выхода из строя фенов и предложили пути ликвидации неисправностей. Надеемся, что предоставленный материал вам пригодиться в дальнейшем. Рекомендуем для закрепления материала полистать техническую литературу и/или посмотреть обучающие ролики в интернете.

Может пригодиться: можно ли провозить в самолете фен, как ручную кладь.

Ремонт спирали строительного фена своими руками

В этой статье мы расскажем вам о строительных фенах, причинах их основных неисправностей, способах их устранения. Кроме того, опишем некоторые способы модернизации и доработок, которые можно сделать с вашим инструментом.

Схема фена

На рисунке, представленном ниже, показана электрическая схема строительного фена.

Основными элементами инструмента являются двигатель, вентилятор и нагревательный элемент.

Нагревательный элемент для фена

Нагревательный элемент является не чем иным, как спиралью, которая намотана на керамическую основу. Во многих моделях производитель встраивает термодатчик, который в случае перегрева отключает питание фена. В качестве материала спирали обычно используют нихром. Обладая определенным сопротивлением, спираль забирает часть тепла при прохождении тока через нее и отдает его в окружающую среду, тем самым обеспечивая непрерывный горячий поток воздуха.

Неисправности строительного фена

При интенсивном использовании инструмента нередки его поломки. Они бывают самыми различными. Мы сейчас расскажем, как разобраться, что конкретно может сломаться.

Первым делом нужно провести визуальный осмотр фена. Пристальное внимание следует обратить на кнопки, переключатели, шнур питания, вилку. Довольно частой причиной поломки является нарушение изоляции или обрыв провода в местах соединения с корпусом. При повреждении провода его нужно зачистить в этом месте и заизолировать клеящей лентой. При неисправности кнопок включения и переключения температурных режимов их следует заменить на новые.

Если же причина не в этом, тогда следует провести диагностику работы инструмента в разных режимах. Фен может подавать только холодный воздух. В этом случае требуется осмотреть нагревательный элемент прибора – спираль. При отсутствии подачи воздуха ваше внимание следует обратить на вентилятор или двигатель. Замена нагревательного элемента, вентилятора или проводов сама по себе несложная и недорогостоящая процедура, чего не скажешь о замене электродвигателя. При его поломке ремонт фена становится бессмысленным.

Доработка строительного фена

В процессе работы пользователя могут не устроить некоторые конструктивные заводские решения, поэтому он принимает решение доработать фен.

Вообще, модернизация инструмента может быть направлена на определенные цели. Некоторые из них мы приведем ниже:

  • Возможность применения различных насадок.
  • Регулировка силы воздушного потока при монтаже мелких деталей.
  • Сделать независимым отключение спирали от вентилятора и наоборот – для быстрого охлаждения инструмента.

Поговорим отдельно о вариантах доработки различных элементов конструкции инструмента

  1.  Нагревательный элемент. Здесь возможно удаление стандартной нагревательной спирали и замена ее на термопару. Чтобы это сделать, необходимо удалить спираль вместе с двумя проводами белого цвета, идущими на питание двигателя. Термопредохранитель подключается обжимкой к противоположному концу спирали. Сама термопара должна пройти через свободный канал. Ее конец должен быть подключен к плате винтами.
  2. Блок управления двигателем. В этом блоке управление воздушным потоком происходит за счет изменения оборотов двигателя вентилятора. Те, в свою очередь, зависят от напряжения. Самым простым будет управление через ШИМ (широтно-импульсная модуляция). В этом случае интеллектуальный транзистор необходимо заменить на полевой с «логическим входом».

Ремонт строительных фенов

При эксплуатации инструмента проявляются определенные неисправности. Разберем на примере опыта пользователя фена фирмы «Интерскол». Что может ожидать вас в будущем?

  • На первом году жизни фена стала невозможной регулировка температуры – причина крылась в перегреве симистора и выходе его из строя.
  • Привычный уже нам перелом кабеля питания в точке примыкания к корпусу инструмента. Эта проблема решается путем установки кабеля в двойной резиновой изоляции.
  • Произошел обрыв обмотки нагревателя высокого сопротивления. Причиной мог быть как заводской брак, так и перетирание нихромовой обмотки о края керамики вследствие процессов нагрева-охлаждения. В процессе замены обмотки пришлось заменить и термопредохранитель, сработавший при внезапной остановке двигателя.
  • К концу второго года эксплуатации вышли из строя подшипники скольжения в двигателе.

Это обычный список неисправностей, которые могут возникнуть в устройстве на протяжении трех лет эксплуатации инструмента. Кроме этого, были другие незначительные дефекты вроде пропадания напряжения на спирали нагревательного элемента. Это не значит, что это все проявится именно у вашей модели фена, но это те вещи, на которые следует обратить внимание при покупке и эксплуатации фена.

В этой статье мы постарались максимально осветить все проблемы, возникающие в процессе эксплуатации фена. Покупать этот инструмент или нет – как всегда, решать только вам.

Отправить ответ

avatar
  Подписаться
Уведомление о
