Схема простого реле времени на двух транзисторах КТ3102
Принципиальная схема очень простого самодельного реле времени (таймера) для коммутации различных нагрузок, очень простая конструкция из доступных деталей.
Принцип работы приведенного ниже реле времени основан на том, что время заряда полностью разряженного конденсатора определяется произведением емкости этого конденсатора на сопротивление цепи заряда. Задавая значение этого произведения путем выбора емкости и сопротивления, можно получить необходимое время заряда.
Принципиальная схема
Принципиальная схема реле времени приведена на рисунке 1. При подключении к схеме источника питания начинается заряд конденсатора С1 через резисторы R2 и R3 и эмиттерный переход транзистора VT1. Он открывается и на резисторе R3 образуется падение напряжения от протекания через него эмиттерного тока.

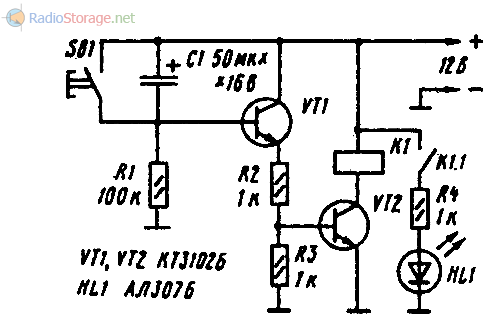

Рис. 1. Схема простого самодельного реле времени на двух транзисторах КТ3102.
Этим падением напряжения отпирается транзистор VT2, и срабатывает электромагнитное реле К1. которое своими контактами К1.1 подключает к шине питания светодиод HL1. Резистор R4 ограничивает ток светодиода.
По мере заряда напряжение на конденсаторе нарастает, а ток заряда уменьшается. Соответственно, уменьшается ток эмиттера и падение напряжения на резисторе R3. Наконец, при определенном напряжении на конденсаторе ток заряда становится настолько мал. что транзистор VT1 запирается, за ним запирается транзистор VT2.
В результате реле отпускает и светодиод гаснет. Для следующего запуска реле времени необходимо на короткое время нажать кнопку SB1, чтобы полностью разрядить конденсатор С1.
Необходимый промежуток времени, в течение которого реле К1 находится в сработавшем состоянии, устанавливается путем подбора емкости конденсатора и сопротивлений резисторов R2 и R3.
Если реле имеет еще одну пару контактов, их можно использовать для включения других потребителей или их выключения. Но тогда вторая пара контактов должна быть нормально замкнутой. Выбор типа реле производится по величине его рабочего напряжения, которое должно быть равно напряжению питания устройства.
Детали
Транзисторы можно применить и другие со структурой N-P-N, например КТ315 и подобные низкочастотные ключевые. Реле К1 расчитано на напряжение питания 12в, в случае питания схемы от источника с другим значением напряжения нужно подобрать реле которое будет уверенно срабатывать при откритом тарнзисторе VT2. Светодиод HL1 и резистор R4 можно не устанавливать если вам не нужна индикация состояния реле.
Схема простого реле времени на транзисторе КТ814
September 16, 2012 by admin Комментировать »
Реле времени, схема которого изображена на рис. 11.1, собрано на одном мощном кремниевом транзисторе типа КТ814А. Вместо указанного на схеме типа транзистора VT1 можно использовать КТ818 с любой буквой, а также старого типа, например, П202 или П213. Установку выдержки времени производят с помощью резисторов R1 и R2, при этом выдержки времени получаются от 1 до 60 секунд. Устройство работает следующим образом. После нажатия кнопки SA1 происходит заряд конденсатора С1 до величины напряжения источника питания. Отжатие кнопки приводит к разряду конденсатора С1 на цепь, состоящую из резисторов R1…R4, участка транзистора база-эмиттер и резистора R5.

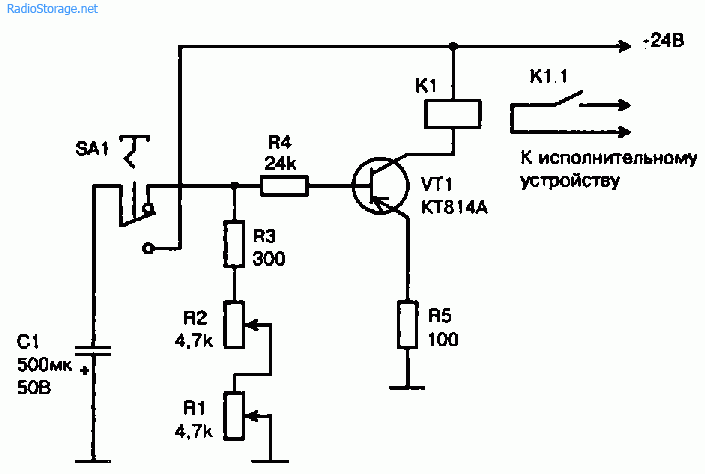

Рис. 11.1. Принципиальная схема реле времени
И как видно из схемы время разряда определяется указанными элементами. Разрядный ток конденсатора, протекающий через транзистор, вызывает увеличение тока коллектора и приводит к срабатыванию реле К1, контакты которого включают сигнал, извещающий о начале установленного интервала времени. По прошествии установленного интервала времени ток разряда конденсатора уменьшается, что приводит к уменьшению коллекторного тока транзистора и возвращению реле в исходное состояние. В схеме резистор R2 обеспечивает выдержку 1…10 с, R1 свыше 60 с. Если подобрать сопротивления, входящих в схему резисторов, то можно получить другие необходимые интервалы времени. Реле К1 типа РЭС-10 (паспорт РС4.524.302) с током срабатывания 22 мА и рабочее напряжение 24…36 В. Кнопка SA1 может быть любого типа, лишь бы устройство замыкания контактов отвечало схеме реле. Налаживание устройства заключается в установке тока срабатывания реле изменением резисторов, входящих в схему. Перед наладкой реле делают круглые шкалы для переменных резисторов R1 и R2, на которых в процессе налаживания наносят времена выдержек.
Литература: В.М. Пестриков. Энциклопедия радиолюбителя.
Схема простого реле времени на транзисторе КТ814
Что-то не так?
Пожалуйста, отключите Adblock.
Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.
Реле времени, схема которого изображена на рис. 11.1, собрано на одном мощном кремниевом транзисторе типа КТ814А. Вместо указанного на схеме типа транзистора VT1 можно использовать КТ818 с любой буквой, а также старого типа, например, П202 или П213. Установку выдержки времени производят с помощью резисторов R1 и R2, при этом выдержки времени получаются от 1 до 60 секунд. Устройство работает следующим образом. После нажатия кнопки SA1 происходит заряд конденсатора С1 до величины напряжения источника питания. Отжатие кнопки приводит к разряду конденсатора С1 на цепь, состоящую из резисторов R1…R4, участка транзистора база-эмиттер и резистора R5.
Рис. 11.1. Принципиальная схема реле времени
И как видно из схемы время разряда определяется указанными элементами. Разрядный ток конденсатора, протекающий через транзистор, вызывает увеличение тока коллектора и приводит к срабатыванию реле К1, контакты которого включают сигнал, извещающий о начале установленного интервала времени. По прошествии установленного интервала времени ток разряда конденсатора уменьшается, что приводит к уменьшению коллекторного тока транзистора и возвращению реле в исходное состояние.
В схеме резистор R2 обеспечивает выдержку 1…10 с, R1 — свыше 60 с. Если подобрать сопротивления, входящих в схему резисторов, то можно получить другие необходимые интервалы времени. Реле К1 типа РЭС-10 (паспорт РС4.524.302) с током срабатывания 22 мА и рабочее напряжение 24…36 В. Кнопка SA1 может быть любого типа, лишь бы устройство замыкания контактов отвечало схеме реле. Налаживание устройства заключается в установке тока срабатывания реле изменением резисторов, входящих в схему. Перед наладкой реле делают круглые шкалы для переменных резисторов R1 и R2, на которых в процессе налаживания наносят времена выдержек.
Литература: В.М. Пестриков. Энциклопедия радиолюбителя.
Простое реле времени для начинающих.
Реле времени может быть одним из самых простых, в изготовлении, электронных устройств, но не смотря на это у начинающих радиолюбителей (электротехников, электронщиков и т.д.) могут возникать трудности при его изготовлении. Нет ничего страшного если что то не получается с первого раза. Однако при работе с высоким напряжением очень важна осторожность и внимательность. Напряжение не выше 24В безопасно. Простое реле времени можно изготовить с одним биполярным транзистором, для этого понадобятся детали:Мультиметром можно определить активное сопротивление обмотки реле:
Отношение напряжения питания к активному сопротивлению обмотки не должно быть больше максимального тока коллектора Iкmax используемого транзистора (для КТ315 Iкmax=100мА=0.1А). Мультиметром можно, также как и диод, проверить транзистор:
После проверки деталей можно собирать устройство по схеме:
Рисунок 1 — Реле времени
Принцип работы схемы прост:
Когда переключатель S1 находится в положении «заряд» (см. рисунок 1) конденсатор С1 заряжается через резистор R1 (сопротивление этого резистора не должно быть слишком низким). Если при заряженном конденсаторе C1 переключатель перевести в положение «вкл.» (см. рисунок 1) то этот конденсатор будет разряжаться через резистор R2 и базу транзистора VT1. При разряде конденсатора контакты реле будут замкнуты до тех пор пока ток коллектора не станет достаточно низким для того чтобы произошло разъединение контактов.
