Вспомогательное реле 3А, управляющее напряжение 230В (АС), контакты 3НО+1НЗ, категория применения AC-15 (DILER-31-C(230V50HZ,240V60HZ))

Общая информация

Стандарты и положения

    IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Механический срок службы



Работа от перем. тока

Переключения x 106 10

максимальная частота коммутаций

Переключения/ч   9000

Стойкость к климатическим воздействиям

    Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей среды



разомкнут

  °C -25 — +50

в капсульном корпусе

  °C — 25 — 40

установочное положение



установочное положение

    любое, кроме вертикального с клеммами A1/A2 снизу

установочное положение



Удароустойчивость (IEC/EN 60068-2-27)



Импульс полусинуса 10 мс



Основное устройство со вспомогательным контактным модулем

  g

Замыкающие контакты

  g 10

Размыкающие контакты

  g 8

Класс защиты

    IP20

Защита от прикосновения при вертикальном управлении спереди (EN 50274)

    защита от прикосновения пальцами и тыльной стороной кистей рук

Вес



Работа от перем. тока

  кг 0,17

Поперечные сечения соединения

  мм?

Пружинные клеммы



тонкопроволочный с или без оконечной муфты DIN 46228

  мм2 1 x (1 — 2,5)
2 x (1 — 2,5)

одно- или многожильные

  AWG 1 x (16 — 14)
2 x (16 — 14)

Длина зачистки

  мм 10

Стандартная отвёртка

  мм 0,6 x 3,5
Контакты

Принудительное управление коммутирующими элементами согласно EN 60947-5-1, приложение L, включая модуль вспомогательного контакта

    да

Номинальная устойчивость к импульсу

Uimp В перем. тока 6000

Категория перенапряжения / степень загрязнения

    III/3

Номинальные выдерживаемые напряжения изоляции

Ui В перем. тока 690

Номинальное напряжение

Ue В перем. тока 600

Безопасное разъединение согласно EN 61140



между катушкой и вспомогательными контактами

  В перем. тока 300

Между вспомогательными контактами

  В перем. тока 300

Расчетный рабочий ток

  A

обычный термический ток, 1-полюсный



разомкнут



при 50 °C

Ith =Ie A 10

AC-15



220 В 230 В 240 В

Ie A 6

380 В 400 В 415 В

Ie A 3

500 В

Ie A 1.
5

Пост. ток (DC)



Примечание

    Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
DC-13 Л/П 15 мс

Контакты в серии:

  A

1

24 В A 2.5

2

60 В A 2.5

3

110 В A 1.5

3

220 В A 0.5

Надёжность контакта

Частота отказов ? <10-8, < один отказ на 100 млн. соединений
(при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА)

Стойкость к коротким замыканиям без сваривания



устройство защиты от максимальных перегрузок



220 В 230 В 240 В

  PKZM0 4

380 В 400 В 415 В

  PKZM0 4

защита от короткого замыкания, макс. предохранитель



500 В

  A gG/gL 6

500 В

  A безынерционный 10

Электрические тепловые потери при нагрузке с Ith



Работа от перем. тока

  W 1.1
Механические приводы

Безопасность по напряжению



Работа от перем. тока



Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц

втягивание x Uc 0.8 — 1.1

Двухчастотная катушка 50/60 Гц

втягивание x Uc 0. 85 — 1.1

потребляемая мощность



Питание перем. тока



Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц

втягивание VA 25

Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц

Удержание VA 4.6

Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц

Удержание W 1.3

Продолжительность включения

  % продолжительность включения 100

Время переключения 100 % UC (рекомендуемые значения)



Работа от перем. тока, время замыкания

  мс 14 — 21

Работа от перем. тока, замыкающий контакт, время размыкания

  мс 8 — 18

Работа от перем. тока с вспомогательным блоком, время замыкания макс.

  мс 45
Опробованные рабочие характеристики

Вспомогательный контакт



Пилотный режим



Работа от перем. тока

    A600

Управляется постоянным током DC

    P300

Общее применение



Перем. ток (AC)

  В 600

Перем. ток (AC)

  A 10

Пост. ток (DC)

  В 250

Пост. ток (DC)

  A 0.5

DILER-22-G(12VDC) 3,   12 (d) | : 80728.

Общая информация

Стандарты и положения

IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Механический срок службыУправляется постоянным током DC [Переключения]

20 x 106

максимальная частота коммутаций [Переключения/ч]

9000

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей средыразомкнут

-25 — +50 °C

Температура окружающей средыв капсульном корпусе

— 25 — 40 °C

установочное положениеустановочное положение

любое, кроме вертикального с клеммами A1/A2 снизу

установочное положениеустановочное положение

Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемЗамыкающие контакты

10 g

Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемРазмыкающие контакты

8 g

Класс защиты

IP20

Защита от прикосновения при вертикальном управлении спереди (EN 50274)

защита от прикосновения пальцами и тыльной стороной кистей рук

ВесУправляется постоянным током DC

0,211 кг

Поперечные сечения соединенияВинтовые клеммыодножильный

1 x (0,75 — 2,5)
2 x (0,75 — 2,5) мм2

Поперечные сечения соединенияВинтовые клеммытонкопроволочный с оконечной муфтой

1 x (0,75 — 1,5)
2 x (0,75 — 1,5) мм2

Поперечные сечения соединенияВинтовые клеммыОдно- или многожильный

18 — 14
1 x (18 — 14)
2 x (18 — 14) AWG

Поперечные сечения соединенияВинтовые клеммыДлина зачистки

8 мм

Поперечные сечения соединенияВинтовые клеммыСоединительный винт

M3,5

Поперечные сечения соединенияВинтовые клеммыОтвертка с профилем Pozidriv

2 Размер

Поперечные сечения соединенияВинтовые клеммыСтандартная отвёртка

0. 8 x 5.5
1 x 6 мм

Поперечные сечения соединенияВинтовые клеммымакс. начальный пусковой момент

1.2 Нм

Принудительное управление коммутирующими элементами согласно ZH 1/457, включая модуль вспомогательного контакта

да

Номинальная устойчивость к импульсу [Uimp]

6000 В перем. тока

Категория перенапряжения / степень загрязнения

III/3

Номинальные выдерживаемые напряжения изоляции [Ui]

690 В перем. тока

Номинальное напряжение [Ue]

600 В перем. тока

Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами

300 В перем. тока

Безопасное разъединение согласно EN 61140Между вспомогательными контактами

300 В перем. тока

Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнутпри 50 °C [Ith =Ie]

10 A

Расчетный рабочий токAC-15220 В 230 В 240 В [Ie]

6 A

Расчетный рабочий токAC-15380 В 400 В 415 В [Ie]

3 A

Расчетный рабочий токAC-15500 В [Ie]

1. 5 A

Расчетный рабочий токПост. ток (DC)Примечание

Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными

Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [24 В]

2.5 A

Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:2 [60 В]

2.5 A

Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [110 В]

1.5 A

Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [220 В]

0.5 A

Расчетный рабочий токНадёжность контакта [Частота отказов]

<10-8, < один отказ на 100 млн. соединений
(при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА) ?

Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок220 В 230 В 240 В

4 PKZM0

Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок380 В 400 В 415 В

4 PKZM0

Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В

6 A gG/gL

Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В

10 A безынерционный

Электрические тепловые потери при нагрузке с IthУправляется постоянным током DC

1.1 W

Механические приводы

Безопасность по напряжениюУправляется постоянным током DCПримечание

Чистое постоянное напряжение, мостовая схема выпрямления трехфазного тока или сглаженная двухимпульсная мостовая схема выпрямления

Безопасность по напряжениюУправляется постоянным током DCНапряжение натяжения

0. 851.3

Безопасность по напряжениюУправляется постоянным током DCпри 24 VВ без модуля вспомогательного контакта (40 °C) [втягивание]

0.7 — 1.3 x Uc

потребляемая мощностьПитание пост. токаУправляется постоянным током DC [Втягивание = удержание]

2.3 W

Продолжительность включения

100 % продолжительность включения

Время переключения 100 % US (рекомендуемые значения)Управляется постоянным током DC Задержка замыкания

26 — 35 мс

Время переключения 100 % US (рекомендуемые значения)Управляется постоянным током DC, время открытия замыкающего контакта

15 — 25 мс

Время переключения 100 % US (рекомендуемые значения)Управляется постоянным током DC со вспомогательным контактным модулем, задержка замыкания макс.

70 мс

Опробованные рабочие характеристики

Вспомогательный контактПилотный режимРабота от перем. тока

A600

Вспомогательный контактПилотный режимУправляется постоянным током DC

P300

Вспомогательный контактОбщее применениеПерем. ток (AC)

600 В

Вспомогательный контактОбщее применениеПерем. ток (AC)

10 A

Вспомогательный контактОбщее применениеПост. ток (DC)

250 В

Вспомогательный контактОбщее применениеПост. ток (DC)

0.5 A

Вспомогательное реле 3А, управляющее напряжение 230В (АС), контакты 2НО+2НЗ, категория применения AC-15 DILER-22(230V50HZ,240V60HZ) Eaton 0000051777

Вспомогательное реле 3А, управляющее напряжение 230В (АС), контакты 2НО+2НЗ, категория применения AC-15 DILER-22(230V50HZ,240V60HZ) Eaton 0000051777

The store will not work correctly in the case when cookies are disabled.

Скорее всего в вашем браузере отключён JavaScript. For the best experience on our site, be sure to turn on Javascript in your browser.

Мы используем cookies, чтобы обеспечить наилучшее обслуживание. В соответствии с новой директивой электронной конфиденциальности, мы должны попросить вашего согласия, чтобы установить cookies. Подробнее.

Разрешить Cookies

  • Главная
  • Вспомогательное реле 3А, управляющее напряжение 230В (АС), контакты 2НО+2НЗ, категория применения AC-15 DILER-22(230V50HZ,240V60HZ) Eaton 0000051777
  • Вспомогательное реле 3А, управляющее напряжение 230В (АС), контакты 2НО+2НЗ, категория применения AC-15 DILER-22(230V50HZ,240V60HZ) Eaton 0000051777
  • Артикул товара

    38E051777

  • Производитель

  • Срок поставки

    1 дней

  • Код товара производителя

    0000051777

Показать все характеристики

Цена особого предложения 290,28 ₽ Обычная цена 1 423,77 ₽

Розничная цена за шт

В наличии

1 шт. на складе

1 дней

Нашли дешевле?

Отправьте нам ссылку на этот товар в другом магазине, и мы ответим вам на вашу электронную почту

  • Артикул товара

    38E051777

  • Производитель

  • Срок поставки

    1 дней

  • Код товара производителя

    0000051777

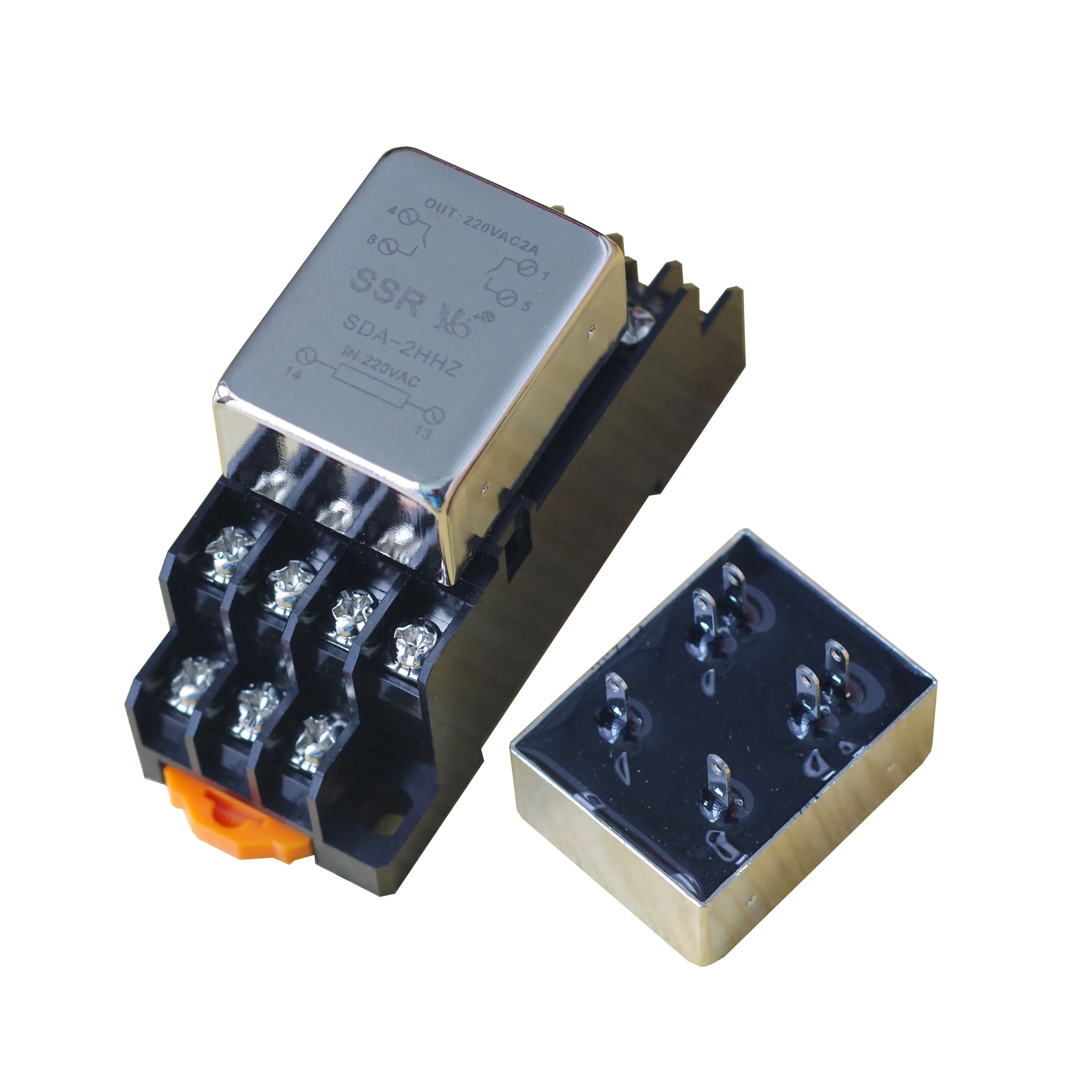

Реле управляющее

Артикул Наименование Цена за ед. без НДС
  Аппаратура управления
88500 Реле промежуточные LY3/LY4 и колодки(разъемы модульные к ним)  —
88501 Разъем модульный (колодка) PTF 11A для реле управл. LY3 КС
88502 Разъем модульный (колодка) PTF 14A для реле управл. LY4 КС
88503 Реле управляющее LY3 12В AC КС
88504 Реле управляющее LY3 24В AC КС
88505 Реле управляющее LY3 220В AC КС
88506 Реле управляющее LY4 12В AC КС
88507 Реле управляющее LY4 24В AC КС
88508 Реле управляющее LY4 220В AC КС
88509 Реле управляющее LY3 12V  DC КС
88510 Реле управляющее LY3 24V  DC КС
88511 Реле управляющее LY4 12V  DC КС
88512 Реле управляющее LY4 24V  DC КС
88600 Реле  промежуточные MY3/MY4 и колодки(разъемы модульные к ним)
88601 Разъем модульный (колодка) PYF 11A для реле управл. MY3 КС
88602 Разъем модульный (колодка) PYF 14A для реле управл. MY4 КС
88603 Реле управляющее MY3 12V AC КС
88604 Реле управляющее MY3 24V AC КС
88605 Реле управляющее MY3 220V AC КС
88606 Реле управляющее MY4 12V AC КС
88607 Реле управляющее MY4 24V AC КС
88608 Реле управляющее MY4 220V AC КС
88609 Реле управляющее MY3 12V  DC КС
88610 Реле управляющее MY3 24V  DC КС
88611 Реле управляющее MY4 12V  DC КС
88612 Реле управляющее MY4 24V  DC КС

DILER-40-G(110VDC) 010287 XTRM10A40E0 EATON ELECTRIC Вспом..

Общая информация

Стандарты и положения

IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Механический срок службыУправляется постоянным током DC [Переключения]

20 x 106

максимальная частота коммутаций [Переключения/ч]

9000

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей средыразомкнут

-25 — +50 °C

Температура окружающей средыв капсульном корпусе

— 25 — 40 °C

установочное положениеустановочное положение

любое, кроме вертикального с клеммами A1/A2 снизу

установочное положениеустановочное положение

Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемЗамыкающие контакты

10 g

Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемРазмыкающие контакты

8 g

Класс защиты

IP20

Защита от прикосновения при вертикальном управлении спереди (EN 50274)

защита от прикосновения пальцами и тыльной стороной кистей рук

Высота установки

макс. 2000 M

ВесУправляется постоянным током DC

0,211 кг

Поперечные сечения соединенияВинтовые клеммыодножильный

1 x (0,75 — 2,5)
2 x (0,75 — 2,5) мм2

Поперечные сечения соединенияВинтовые клеммытонкопроволочный с оконечной муфтой

1 x (0,75 — 1,5)
2 x (0,75 — 1,5) мм2

Поперечные сечения соединенияВинтовые клеммыОдно- или многожильный

18 — 14
1 x (18 — 14)
2 x (18 — 14) AWG

Поперечные сечения соединенияВинтовые клеммыДлина зачистки

8 мм

Поперечные сечения соединенияВинтовые клеммыСоединительный винт

M3,5

Поперечные сечения соединенияВинтовые клеммыОтвертка с профилем Pozidriv

2 Размер

Поперечные сечения соединенияВинтовые клеммыСтандартная отвёртка

0.8 x 5.5
1 x 6 мм

Поперечные сечения соединенияВинтовые клеммымакс. начальный пусковой момент

1.2 Нм

Принудительное управление коммутирующими элементами согласно ZH 1/457, включая модуль вспомогательного контакта

да

Номинальная устойчивость к импульсу [Uimp]

6000 В перем. тока

Категория перенапряжения / степень загрязнения

III/3

Номинальные выдерживаемые напряжения изоляции [Ui]

690 В перем. тока

Номинальное напряжение [Ue]

600 В перем. тока

Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами

300 В перем. тока

Безопасное разъединение согласно EN 61140Между вспомогательными контактами

300 В перем. тока

Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнутпри 50 °C [Ith=Ie]

10 A

Расчетный рабочий токAC-15220 В 230 В 240 В [Ie]

6 A

Расчетный рабочий токAC-15380 В 400 В 415 В [Ie]

3 A

Расчетный рабочий токAC-15500 В [Ie]

1.5 A

Расчетный рабочий токПост. ток (DC)Примечание

Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными

Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [24 В]

2. 5 A

Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:2 [60 В]

2.5 A

Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [110 В]

1.5 A

Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [220 В]

0.5 A

Расчетный рабочий токНадёжность контакта [Частота отказов]

<10-8, < один отказ на 100 млн. соединений
(при Ue= 24 В пост. тока, Umin= 17 В, Imin= 5,4 мА) λ

Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок220 В 230 В 240 В

4 PKZM0

Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок380 В 400 В 415 В

4 PKZM0

Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В

6 A gG/gL

Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В

10 A безынерционный

Электрические тепловые потери при нагрузке с IthУправляется постоянным током DC

1. 1 W

Механические приводы

Безопасность по напряжениюУправляется постоянным током DCПримечание

Чистое постоянное напряжение, мостовая схема выпрямления трехфазного тока или сглаженная двухимпульсная мостовая схема выпрямления

Безопасность по напряжениюУправляется постоянным током DCНапряжение натяжения

0.85 — 1.3

Безопасность по напряжениюУправляется постоянным током DCпри 24 VВ без модуля вспомогательного контакта (40 °C) [втягивание]

0.7 — 1.3 x Uc

потребляемая мощностьПитание пост. токаУправляется постоянным током DC [Втягивание = удержание]

2.3 W

Продолжительность включения

100 % продолжительность включения

Время переключения 100 % US(рекомендуемые значения)Управляется постоянным током DC Задержка замыкания

26 — 35 мс

Время переключения 100 % US(рекомендуемые значения)Управляется постоянным током DC, время открытия замыкающего контакта

15 — 25 мс

Время переключения 100 % US(рекомендуемые значения)Управляется постоянным током DC со вспомогательным контактным модулем, задержка замыкания макс.

70 мс

Опробованные рабочие характеристики

Вспомогательный контактПилотный режимРабота от перем. тока

A600

Вспомогательный контактПилотный режимУправляется постоянным током DC

P300

Вспомогательный контактОбщее применениеПерем. ток (AC)

600 В

Вспомогательный контактОбщее применениеПерем. ток (AC)

10 A

Вспомогательный контактОбщее применениеПост. ток (DC)

250 В

Вспомогательный контактОбщее применениеПост. ток (DC)

0.5 A

LCR-1 Реле контроля нагрузки

LCR-1 имеет встроенный блок питания с изоляцией от трансформатора низкого напряжения и может использоваться с счетчиками, имеющими механические выходные контакты (реле) или полупроводниковые выходы высокого или низкого напряжения.

Типичные приложения включают интерфейсы между устройствами управления нагрузкой коммунального предприятия и системами управления энергопотреблением, принадлежащими потребителю, или потребительскими приборами или электрическим оборудованием, которые должны управляться коммунальным предприятием.

Ярко-красный светодиодный индикатор постоянно отображает состояние системы, что позволяет быстро проверить работоспособность системы без необходимости в дополнительном тестовом оборудовании.Клеммная колодка входа и выхода LCR-1 представляет собой разъем типа «EURO». Когда зачищенный провод правильно вставлен в «прорезь» клемм, на поверхности клеммной колодки отсутствуют токопроводящие детали. Общая клемма (COM) выхода LCR-1 защищена предохранителем, чтобы предотвратить повреждение реле практически в любых условиях, которые может вызвать пользователь, например, чрезмерный ток, неправильная проводка и т. Д. LCR-1 имеет встроенную защиту от переходных процессов для контакты реле, что устраняет необходимость во внешних или внешних ограничителях переходных процессов.

Все компоненты, на которые подается питание, за исключением клеммной колодки ввода / вывода, заключены в крышку из поликарбоната для максимальной защиты. Монтажная опорная плита также изготовлена ​​из поликарбоната и обеспечивает отличную электрическую изоляцию между цепью и монтажной поверхностью.

Электрооборудование
Вход питания: От 90 до 135 В переменного тока или от 180 до 300 В переменного тока.Нагрузка: 10 мА при 120 В переменного тока
Выход: Один сухой контакт формы C (COM, NO и NC). Контакты рассчитаны на 28 В постоянного тока или 250 В переменного тока при 3 А. Заводской предохранитель на 2 ампера. (3AG)
Контактное сопротивление: Максимум 50 миллиом
Сопротивление изоляции: 100 МОм минимум
Время срабатывания и отпускания: Обычно 5 миллисекунд

Механический
Монтаж: Любое положение
Размер: 3.27 дюймов в ширину, 5,7 дюйма в высоту, 1,50 дюйма в глубину
Вес: 17 унций

Температура
Диапазон температур:

от -38 ° C до + 70 ° C, от -38,4 ° F до + 158 ° F

Влажность: от 0 до 98% без конденсации

Опции
Входное напряжение: Обратитесь на завод

Все характеристики могут быть изменены без предварительного уведомления.

Панели управления и реле

Точно. Исключительно. Каждый раз.

Точно. Исключительно. Каждый раз.

Самый точный путь от идеи до реализации.

В компании Systems Control наши панели управления и реле разрабатываются по индивидуальному заказу и изготавливаются в соответствии с вашими точными техническими требованиями.

Наши проектные группы используют программное обеспечение для 3D-проектирования, чтобы гарантировать, что каждый этап производственного процесса соответствует вашим строгим стандартам и спецификациям.Наши инженерные группы будут работать с вашим техническим персоналом, от изготовления до функционального тестирования, чтобы предоставить вам то, чего ожидают наши клиенты, — исключительное обслуживание клиентов.

Systems Control — крупнейший разработчик, производитель и интегратор панелей управления под ключ в Северной Америке. Для нас нет работы слишком большой или слишком маленькой.

Панель управления и реле продуктов:

Передние панели модульной стойки

Может быть изменен по высоте, ширине и глубине в соответствии с требованиями заказчика.Передние панели стойки можно настроить в соответствии с потребностями клиента в компонентах / устройствах.

Сплошные передние панели

Может быть настроен по высоте, ширине и глубине в соответствии с требованиями заказчика, включая соответствующий цвет для существующих подстанций.

Дуплексные панели

Панели

Duplex могут быть спроектированы в соответствии со спецификациями заказчика, включая точные требования к желобам для проводов, межблочной проводке панелей и расположению клеммных колодок.

Панели и пластины стойки

Широкие возможности настройки, включая панели Unistrut.

Мы стремимся к большему количеству готовых решений, потому что вы можете заранее многократно проводить более обширные испытания в контролируемой заводской среде. Это означает, что нам не нужно делать длительные простои, чтобы проверить это на месте.

— Менеджер проекта, Национальное коммунальное предприятие

Подход под ключ

Ни один провайдер не соответствует нашему диапазону сквозных возможностей:

Инженерное дело

У нас есть сертифицированные инженеры Professional Engineer (PE), готовые выполнить ваши критически важные проектные проекты.Ваш преданный менеджер проекта и команда дизайнеров будут работать с вами от начала до установки.

Производство

От необработанной стали до комплексных решений «под ключ» — каждый разрез, изгиб, сварка, окраска, обжим и сборка проволоки являются предметом нашего постоянного внимания к деталям.

Интеграция

В корпусе тысячи компонентов и соединений.Вам нужно, чтобы они соответствовали друг другу и работали без сбоев, чтобы предоставлять вам необходимые решения. Используйте компанию, которая делает все это под одной крышей и берет на себя испытания вплоть до пуско-наладочных работ на заводе.

Тестирование

Мы проводим полное функциональное тестирование наших панелей и корпусов. Наша цель — уловить все проблемы, будь то чертежи клиентов, поставщики компонентов или инженерные компании, работающие с заказчиком.

Установка

Наши корпуса, панели управления и готовые решения поставляются для критически важных приложений по всей стране. Используя запатентованную System Control систему доставки корпусов METS, мы можем поставить корпуса там, где другие не могут. Наше центральное расположение означает, что мы можем доставить продукт для установки в любую точку континентальной части США в течение 3-5 дней после завершения.

Качество — это не коробка, которую нужно проверять, это обязательство

Неустанное стремление к совершенству от начала до конца.

Электропроводка:

Обрезанный по длине, маркированный и помещенный в отдельные привязные ремни с высочайшей точностью — это Systems Control. Каждое соединение, которое мы производим, является функциональным и надежным, а также отличается высочайшим мастерством.

Обжим:

Мы делаем дополнительный шаг, проверяя каждую машину для обжима, каждую смену, с каждым сотрудником.

тестирование:

Электропроводка на панели, проводка в здании и интеграция — все это протестировано в соответствии с нашим ведущим в Северной Америке стандартом Utility Benchmark.

Сертификация:
  • Сертификат ISO 9001: 2015 через Advantage International Registrar

Безопасность всегда

Безопасность всегда имеет первостепенное значение для нашего бизнеса и нашей основной ценности. Это то, чем владеем мы все: каждый сотрудник, каждую минуту, каждый день.

От нашего предприятия до рабочих площадок наших клиентов мы знаем, что чем больше времени мы тратим на обеспечение каждого соединения, каждого провода, каждой панели и каждого корпуса, построенного в соответствии с высочайшими стандартами, тем в большей безопасности мы обеспечиваем безопасность каждого работника.

Это хороший бизнес, и это просто правильный поступок.

Узнать больше

Подробнее о панелях управления и реле. Заполните и отправьте форму, и мы свяжемся с вами в ближайшее время.

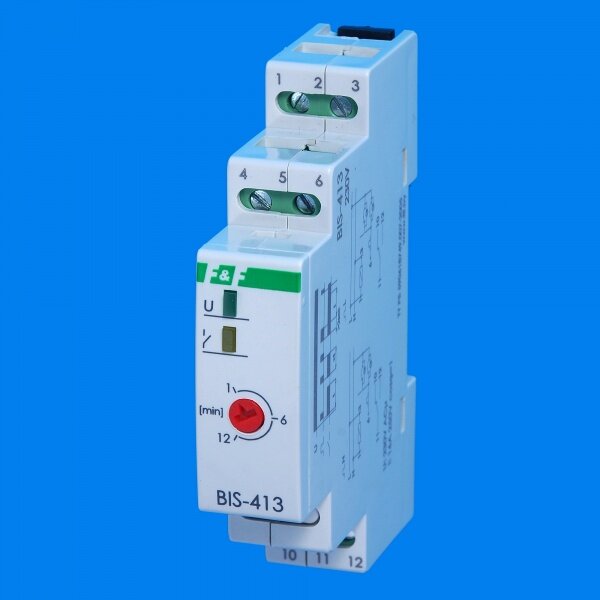

Что такое управляющее реле?

C Реле ontrol

широко используются в промышленных процессах и по-прежнему предлагают решение для многих приложений наряду с программируемыми логическими контроллерами (ПЛК).

Определение

Управляющее реле — это электронное устройство, используемое для обнаружения и контроля физических или электрических величин.Таким образом, если устройство работает ненормально, реле управления срабатывает, чтобы остановить его работу.

Какие действия может выполнять реле управления?

Управляющее реле используется для защиты машин путем мониторинга таких значений, как ток, напряжение, наличие и последовательность фаз, уровни и т. Д. Оно обеспечивает полную доступность оборудования, что является серьезной проблемой для отраслей, стремящихся повысить свою производительность и операционную прибыль. Это один из незаменимых компонентов мониторинга для обеспечения непрерывности работы каждой установки.

Если реле обнаруживает неисправность, машина не может работать, и визуальный сигнал информирует пользователя об аномалии. Получив предупреждение, пользователь может исправить любые неисправности. Это позволяет избежать дорогостоящих поломок, синонимичных задержкам производства и потере рентабельности

В контроле уровня реле управления выполняет другую роль: оно управляет насосом, чтобы управлять уровнем воды в емкости (бак, бассейн, раковина и т. Д.). Непосредственно взаимодействуя с датчиками, он запускает сигнал и, таким образом, защищает от поломок машины из-за регулировки пороговых значений.

Каковы основные характеристики реле управления?
  • Выход с положительной логикой для защиты оборудования в случае сбоя питания.
  • Истинное среднеквадратичное значение гарантировано независимо от помех в электросети.
  • Лучшая интеграция в промышленные и коммерческие шкафы благодаря модульным и промышленным корпусам.
  • Упрощенная установка благодаря источнику питания для однофазных изделий и версии с автономным питанием для трехфазных изделий.
  • Сочетание ряда функций управления в одном устройстве оптимизирует время подключения и упрощает установку.
  • Диапазон источников питания от 24 до 240 В в одном блоке для оптимизации складских запасов.

Миниатюрные реле управления: серия HH52,53,54 | Fuji Electric FA Components & Systems Co., Ltd.

Информация о новинках

Информация об изменениях в продукте

Отображается информация об изменении продукта за последний месяц.Прошлую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. Д.

Поиск товаров, снятых с производства

Отображается информация о последних пяти изделиях, производство которых было прекращено. Прошедшую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. Д.

Информационное письмо FUJI ED & C TIMES

Распределение низкого напряжения

С ускорением глобализации рынка оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые можно использовать на международных рынках, благодаря нашему широкому ассортименту продукции, соответствующему основным мировым стандартам.

Управление двигателем

Благодаря слиянию Fuji Electric FA Components & Systems, имеющей самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, имеющей самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как подлинный производитель №1 в мире.

Контроль

Мы будем удовлетворять потребности наших клиентов, добавляя широкий спектр устройств управления и индикации и датчиков мирового стандарта, а также предлагая комплексные решения, такие как реле и реле с выдержкой времени.

Распределение среднего напряжения

Мы удовлетворяем потребности наших клиентов с помощью высоконадежных продуктов и различных типов аппаратов среднего напряжения, которые поддерживают современные сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, который обеспечивает безопасность электрического оборудования.

Оборудование для контроля энергии

Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты электроэнергии высокого напряжения до управления уровнем потребления низкого напряжения.

Контактор

и реле — в чем разница между реле и контакторами

Контакторы и реле управления — это переключатели с электрическим приводом, используемые для переключения нагрузок и для управления электрической цепью соответственно.Обычно средством гашения дуги является воздух, поэтому они называются контакторами с воздушным разрывом и реле управления воздушным разрывом. Поскольку оба переключателя используются на одной панели управления, людям сложно понять разницу между контактором и реле управления.

Так в чем же сходство между контактором и управляющим реле?

Контактор

и реле управления работают по тому же принципу. В основном это электромагнитные переключатели с электрическим приводом, которые предназначены для переключения или управления нагрузками.Причем построены они оба одинаково:

  1. И контактор, и управляющее реле имеют верхний корпус с набором нормально разомкнутых или нормально замкнутых контактов. Нижний корпус в обоих случаях имеет набор магнита и катушки с внешней крышкой для защиты всех внутренних частей.

В чем разница между контактором и реле управления?

Ключевое различие между реле управления и контакторами — это номинальный ток, на который они рассчитаны.Контакторы используются для нагрузок со сравнительно более высокими токами и более высокими напряжениями в системе.

Вот краткое определение контактора и реле управления, которое поможет вам понять ключевое различие между ними:

Управляющее реле : Это устройство, через которое контакты в одной цепи управляются изменением условий в той же цепи или в связанных цепях.

Контактор : Это устройство, которое используется для многократного установления и прерывания электрической цепи в нормальных условиях.

В таблице ниже показаны четыре основных различия между контактором и реле:

Реле управления Реле управления Реле управления Контакторы Реле управления С другой стороны, контакторы Реле управления Контакторы
Критерии Реле управления Контактор
1 Размер устройства сравнительно меньше или того же размера (до номинального тока контактора 12 А) Контакторы больше по размеру по сравнению с реле управления
2 Коммутационная способность по току обычно классифицируются как несущие нагрузку 10 А или менее Контактор будет использоваться для нагрузок более 10А
3 Приложение чаще всего используется в цепях управления, которые являются однофазными. обычно предназначены для переключения 3-фазной нагрузки.
4 Вспомогательные контакты Управляющее реле состоит как минимум из двух замыкающих / замыкающих контактов Контактор состоит как минимум из одного набора трехфазных силовых контактов, а в некоторых случаях также предусмотрены дополнительные встроенные вспомогательные контакты.
5 Стандарты открытых / закрытых контактов могут быть и часто являются как нормально разомкнутыми, так и / или нормально замкнутыми, в зависимости от желаемой функции. почти исключительно предназначены для работы с нормально разомкнутыми контактами (форма A).
6 Системное напряжение обычно рассчитаны только на 250 В обычно рассчитаны на напряжение до 1000 В

Ниже приведены некоторые другие критерии, которые действительно различают два устройства:

Функции безопасности

  • Подпружиненные контакты : Контакторы предназначены для передачи большого тока и, следовательно, содержат дополнительные функции безопасности, такие как подпружиненные контакты, чтобы гарантировать разрыв цепи при обесточивании — предотвращение подачи напряжения на цепь, когда это предполагается. В отключенном состоянии подпружиненные контакты также предотвращают дребезг контактов, что приводит к долгому сроку службы контактов.Поскольку управляющие реле рассчитаны на меньшую мощность, подпружиненные контакты встречаются не так часто.
  • Подавление дуги : Из-за высоких нагрузок, которые обычно выдерживают контакторы, они включают подавление дуги для более быстрого гашения дуги. Поскольку реле управления не рассчитаны на высокие нагрузки, гашение дуги не является обычным делом для реле управления.

Выбор между контакторами и управляющими реле для приложения

При выборе между контактором и реле управления; всегда учитывайте некоторые важные моменты.

Когда использовать реле управления Когда использовать контактор
1 10А или менее ток 9А или более ток
2 1 фаза 1 или 3 фазы
3 до 250 В перем. Тока до 1000 В перем. Тока

В C&S Electric мы проектируем и производим надежные и универсальные контакторы и реле управления, разработанные с использованием современных технологий для обеспечения полной защиты и безопасности с длительным механическим и электрическим сроком службы.Мы предлагаем ряд высоконадежных контакторов и управляющих реле, включая контакторы RobusTa и реле контроля перегрузки, мини-контакторы, контакторы D-диапазона, 2- и 4-полюсные контакторы, контакторы ExeD, контакторы Robusta2, контакторы конденсаторного режима и контакторы определенного назначения.

Меры предосторожности при использовании реле

| Средства автоматизации | Industrial Devices

Реле может подвергаться воздействию различных условий окружающей среды во время фактического использования, что может привести к неожиданному отказу.Следовательно, необходимы испытания в практическом диапазоне в реальных условиях эксплуатации.

Для правильного использования реле необходимо проанализировать и определить рекомендации по применению.

Поскольку справочные данные в каталоге являются результатом оценки / измерения образцов, это не гарантированная ценность.

Для того, чтобы использовать реле должным образом, характеристики выбранного реле должны быть хорошо известны, а условия использования реле должны быть исследованы, чтобы определить, подходят ли они к условиям окружающей среды, и в то же время катушка Условия, условия контактов и условия окружающей среды для фактически используемого реле должны быть заранее известны в достаточной степени.
В таблице ниже приведены основные моменты выбора реле. Его можно использовать в качестве справочного материала для исследования предметов и предупреждений.

Позиция спецификации Рекомендации по выбору
Катушка a) Номинал
b) Рабочее напряжение / ток
c) Напряжение / ток отпускания
d) Максимальное приложенное напряжение / ток
e) Сопротивление катушки
f) Импеданс
g) Повышение температуры
・ Выберите реле с учетом пульсации источника питания.
・ Уделить достаточно внимания температуре окружающей среды, повышению температуры змеевика и горячему запуску.
・ При использовании в сочетании с полупроводниками необходимо уделять особое внимание применению.
・ Будьте осторожны, не допускайте перепадов напряжения при запуске.
Контакты a) Расположение контактов
b) Номинальная мощность контактов
c) Материал контактов
d) Срок службы
e) Сопротивление контакта
・ Желательно использовать стандартный продукт с количеством контактов больше необходимого.
・ Полезно, чтобы срок службы реле соответствовал сроку службы устройства, в котором оно используется.
・ Соответствует ли материал контактов типу нагрузки?
Особая осторожность необходима при низком уровне нагрузки.
・ Номинальный срок службы может сократиться при использовании при высоких температурах.
Срок службы следует проверять в реальной атмосфере.
・ В зависимости от схемы релейный привод может синхронизироваться с нагрузкой переменного тока.
Поскольку это приведет к резкому сокращению срока службы, необходимо проверить фактическую машину.
Время срабатывания a) Время срабатывания
b) Время отпускания
c) Время дребезга
d) Частота переключения
・ Изменение температуры окружающей среды или приложенного напряжения влияет на время срабатывания / отпускания / дребезга.
・ Для звуковых цепей и подобных приложений полезно сократить время дребезга.
・ Частота эксплуатации влияет на ожидаемый срок службы.
Механические характеристики a) Вибростойкость
b) Ударопрочность
c) Температура окружающей среды
d) Срок службы
・ Учитывайте характеристики при вибрации и ударах в месте использования.
・ Реле, в котором используется изолированный медный провод с высокой термостойкостью, если он будет использоваться в среде с особенно высокими температурами.
Прочие предметы a) Диэлектрическая прочность
b) Способ монтажа
c) Размер
d) Защитная конструкция
・ Можно выбрать способ подключения клемм: вставной, тип печатной платы, пайка, клеммы-вкладыши и тип винтового крепления.
・ Для использования в неблагоприятных атмосферных условиях следует выбирать герметичную конструкцию.
・ При использовании в неблагоприятных условиях используйте герметичный тип.
・ Есть ли особые условия?

Основы работы с реле

  • Для сохранения исходных характеристик следует соблюдать осторожность, чтобы не уронить реле и не задеть его.
  • При нормальном использовании реле сконструировано таким образом, что корпус не отсоединяется. Для сохранения первоначальной производительности корпус снимать не следует. Характеристики реле не могут быть гарантированы при снятии корпуса.
  • Рекомендуется использовать реле в атмосфере при стандартной температуре и влажности с минимальным количеством пыли, SO 2 , H 2 S или органических газов. Для установки в неблагоприятных условиях следует выбирать пластиковый герметичный тип. Избегайте использования смол на основе силикона рядом с реле, так как это может привести к выходу из строя контактов. (Это также относится к реле с пластиковым уплотнением.)
  • Необходимо соблюдать полярность катушки (+, -) для поляризованных реле.
  • Для правильного использования необходимо, чтобы на катушке подавалось номинальное напряжение. Используйте прямоугольные волны для катушек постоянного тока и синусоидальные волны для катушек переменного тока.
  • Убедитесь, что подаваемое напряжение катушки не превышает максимально допустимого напряжения.
  • Номинальная коммутируемая мощность и срок службы приведены только для справки. Физические явления в контактах и ​​срок службы контактов сильно различаются в зависимости от от типа нагрузки и условий эксплуатации. Поэтому обязательно внимательно проверяйте тип нагрузки и условия эксплуатации перед использованием.
  • Не превышайте допустимые значения температуры окружающей среды, указанные в каталоге.
  • Используйте флюсовый или герметичный тип, если будет использоваться автоматическая пайка.
  • Хотя реле экологически безопасного типа (с пластиковым уплотнением и т. Д.) Можно чистить, Избегайте погружения реле в холодную жидкость (например, в чистящий растворитель) сразу после пайки. Это может ухудшить герметичность.
    Реле клеммного типа для поверхностного монтажа является герметичным и может очищаться погружением.Используйте чистую воду или чистящий растворитель на спиртовой основе.
    Рекомендуется очистка методом кипячения (Температура очищающей жидкости должна быть 40 ° C или ниже). Избегайте ультразвуковой очистки реле. Использование ультразвуковой очистки может вызвать обрыв катушки или небольшое залипание контактов из-за ультразвуковой энергии.
  • Избегайте сгибания клемм, так как это может привести к неисправности.
  • В качестве ориентира используйте монтажное давление Faston от 40 до 70 Н {4 до 7 кгс} для реле с лепестковыми выводами.
  • Для правильного использования прочтите основной текст.

Подайте на катушку номинальное напряжение для точной работы реле.
Хотя реле будет работать, если подаваемое напряжение превышает рабочее напряжение, требуется, чтобы на катушку подавалось только номинальное напряжение, не учитывая изменения сопротивления катушки и т. Д. Из-за различий в типе источника питания, колебаний напряжения. , и повышается температура. Кроме того, необходимо соблюдать осторожность, поскольку могут возникнуть такие проблемы, как короткое замыкание слоев и выгорание в катушке, если приложенное напряжение превышает максимально допустимое значение.В следующем разделе содержатся меры предосторожности относительно входа катушки. Пожалуйста, обратитесь к нему, чтобы избежать проблем.

■ Основные меры предосторожности при обращении с катушкой

Тип работы переменного тока

Для работы реле переменного тока источником питания почти всегда является промышленная частота (50 или 60 Гц) со стандартными напряжениями 6, 12, 24, 48, 100 и 200 В переменного тока. Из-за этого, когда напряжение отличается от стандартного, продукт является предметом специального заказа, и факторы цены, доставки и стабильности характеристик могут создавать неудобства.По возможности следует выбирать стандартные напряжения.
Кроме того, для типа переменного тока, потери сопротивления затеняющей катушки, потери на вихревые токи магнитной цепи и выход с гистерезисными потерями, и из-за более низкого КПД катушки повышение температуры является нормальным, если оно больше, чем для типа постоянного тока.
Кроме того, поскольку гудение возникает при напряжении ниже рабочего и выше номинального, необходимо соблюдать осторожность в отношении колебаний напряжения источника питания.
Например, в случае запуска двигателя, если напряжение источника питания падает, и во время гудения реле, если оно возвращается в восстановленное состояние, контакты получают ожог и сварку, или самоподдерживающееся состояние может быть потеряно. .
Для типа переменного тока во время работы присутствует пусковой ток (для изолированного состояния якоря полное сопротивление низкое, а ток превышает номинальный ток; для закрепленного состояния якоря полное сопротивление высокое и номинальное значение протекающего тока), поэтому в случае параллельного подключения нескольких реле необходимо учитывать потребляемую мощность.

Тип работы постоянного тока

Для работы реле постоянного тока существуют стандарты для напряжения и тока источника питания, при этом стандарты постоянного напряжения установлены на 5, 6, 12, 24, 48 и 100 В, но в отношении тока значения указаны в каталогах в миллиампер тока срабатывания.
Однако, поскольку это значение тока срабатывания является не чем иным, как гарантией того, что якорь практически не перемещается, необходимо учитывать изменение напряжения питания и значений сопротивления, а также увеличение сопротивления катушки из-за повышения температуры. наихудшее состояние работы реле, заставляя считать текущее значение в 1,5–2 раза больше тока срабатывания. Кроме того, из-за широкого использования реле в качестве ограничивающих устройств вместо счетчиков как напряжения, так и тока, а также из-за постепенного увеличения или уменьшения тока, подаваемого на катушку, вызывающего возможную задержку движения контактов, существует вероятность того, что назначенная управляющая способность может не быть удовлетворена.При этом необходимо проявлять осторожность. Сопротивление обмотки реле постоянного тока изменяется в зависимости от температуры окружающей среды, а также из-за собственного тепловыделения примерно на 0,4% / ° C и, соответственно, при повышении температуры из-за увеличения срабатывания и отпускания. напряжения, требуется осторожность. (Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.)

■ Источник питания для входа катушки

Источник питания для входа переменного тока

Для стабильной работы реле напряжение включения должно находиться в диапазоне +10% / — 15% от номинального напряжения.Однако необходимо, чтобы форма волны напряжения, приложенного к катушке, была синусоидальной. Нет проблем, если источником питания является коммерческий источник питания, но когда используется стабилизированный источник питания переменного тока, возникает искажение формы сигнала из-за этого оборудования, и существует возможность ненормального перегрева. С помощью затеняющей катушки для катушки переменного тока гудение прекращается, но с искаженной формой волны эта функция не отображается.
* Рис. 1 ниже показан пример искажения формы сигнала.
Если источник питания для рабочей цепи реле подключен к той же линии, что и двигатели, соленоиды, трансформаторы и другие нагрузки, при работе этих нагрузок напряжение в сети падает, и из-за этого контакты реле подвергаются воздействию вибрации и последующие ожоги.
В частности, если используется трансформатор небольшого типа и его мощность не имеет запаса прочности, при длинной проводке, или в случае использования в быту или небольшом магазине, где проводка тонкая, необходимо принять меры предосторожности. из-за нормальных колебаний напряжения в сочетании с другими факторами.При возникновении неисправности следует провести обследование ситуации с напряжением с помощью синхроскопа или аналогичных средств и принять необходимые контрмеры, и вместе с этим определить, следует ли использовать специальное реле с подходящими характеристиками возбуждения или выполнить аварийное отключение. изменение цепи постоянного тока, как показано на рис. 2, в которое вставлен конденсатор для поглощения колебаний напряжения.
В частности, когда используется магнитный выключатель, поскольку нагрузка становится такой же, как у двигателя, в зависимости от применения следует попытаться разделить рабочую цепь и силовую цепь. и исследовал.

Источник питания для входа постоянного тока

Мы рекомендуем, чтобы напряжение, подаваемое на оба конца катушки в реле постоянного тока, находилось в пределах ± 5% от номинального напряжения катушки.
В качестве источника питания для реле постоянного тока используется батарея или схема полуволнового или двухполупериодного выпрямителя со сглаживающим конденсатором. Характеристики, касающиеся рабочего напряжения реле, будут меняться в зависимости от типа источника питания, и поэтому для отображения стабильных характеристик наиболее желательным методом является идеальный постоянный ток.
В случае пульсации, включенной в источник питания постоянного тока, особенно в случае схемы полуволнового выпрямителя со сглаживающим конденсатором, если емкость конденсатора слишком мала из-за влияния пульсации, возникает гудение и неудовлетворительное состояние производится.
Для конкретной схемы, которая будет использоваться, абсолютно необходимо подтвердить характеристики.
Необходимо рассмотреть возможность использования источника питания постоянного тока с пульсацией менее 5%. Также обычно следует подумать о следующем.

  • 1. Для реле шарнирного типа нельзя использовать однополупериодный выпрямитель, если вы не используете сглаживающий конденсатор. Для правильного использования необходимо оценить пульсацию и характеристики.
  • 2. Для реле шарнирного типа существуют определенные приложения, которые могут или не могут использовать сам по себе двухполупериодный выпрямитель. Пожалуйста, уточняйте технические характеристики в нашем торговом представительстве.
  • 3. Напряжение на катушке и падение напряжения
    На рис.) как для катушки, так и для контакта.
    На электрическую долговечность влияет падение напряжения в катушке при включении нагрузки.
    Убедитесь, что на катушку подается фактическое напряжение при фактической нагрузке.

■ Максимальное приложенное напряжение и повышение температуры

При правильном использовании необходимо, чтобы на катушке подавалось номинальное напряжение.
Обратите внимание, однако, что если на катушку воздействует напряжение, большее или равное максимальному приложенному напряжению, катушка может сгореть или ее слои могут закоротиться из-за повышения температуры.
Кроме того, не превышайте допустимый диапазон температуры окружающей среды, указанный в каталоге.

Максимальное приложенное напряжение

Помимо требований к стабильности работы реле, максимальное приложенное напряжение является важным ограничением для предотвращения таких проблем, как термическое повреждение или деформация изоляционного материала, или возникновение опасности возгорания.

Изменение напряжения срабатывания из-за повышения температуры катушки (горячий старт)

В реле постоянного тока после непрерывного прохождения тока в катушке, если ток выключен, а затем сразу же снова включен, из-за повышения температуры в катушке рабочее напряжение станет несколько выше. Кроме того, это будет то же самое, что использовать его в атмосфере с более высокой температурой. Отношение сопротивления / температуры для медного провода составляет около 0,4% на 1 ° C, и с этим соотношением сопротивление катушки увеличивается.То есть для срабатывания реле необходимо, чтобы напряжение было выше, чем напряжение срабатывания, и напряжение срабатывания повышалось в соответствии с увеличением значения сопротивления.
Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.

■ Подаваемое напряжение катушки и время срабатывания

В случае работы на переменном токе время срабатывания сильно варьируется в зависимости от точки фазы, в которой переключатель включен для возбуждения катушки, и выражается как определенный диапазон, но для миниатюрных типов это для большая часть 1/2 цикла.Однако для реле довольно большого типа, где дребезг велик, время срабатывания составляет от 7 до 16 мс, с временем срабатывания порядка от 9 до 18 мсек. время быстрое, но если оно слишком быстрое, время дребезга контакта «Форма А» увеличивается. Имейте в виду, что условия нагрузки (в частности, когда пусковой ток большой или нагрузка близка к номинальной) могут привести к сокращению срока службы и незначительному свариванию.

■ Блуждающие цепи (байпасные цепи)

В случае построения схемы последовательности из-за байпасного потока или альтернативной маршрутизации необходимо следить за тем, чтобы не было ошибочной или ненормальной работы.Чтобы понять это условие при подготовке цепей последовательности, как показано на рис. 5, с двумя линиями, записанными как линии источника питания, верхняя линия всегда ⊕, а нижняя линия ⊖ (когда цепь переменного тока, применяется то же мышление). Соответственно, сторона обязательно является стороной для контактных соединений (контакты для реле, таймеров, концевых выключателей и т. Д.), А сторона — стороной цепи нагрузки (катушка реле, катушка таймера, катушка магнита, катушка соленоида, двигатель, лампа и т. д.).
На рис. 6 показан пример паразитных цепей.
На рис. 6 (a), с замкнутыми контактами A, B и C, после срабатывания реле R 1 , R 2 и R 3 , если контакты B и C разомкнуты, имеется последовательная цепь через A, R 1 , R 2 и R 3 , и реле будут гудеть и иногда не переходят в состояние отключения.
Подключения, показанные на Рис. 6 (b), выполнены правильно. Кроме того, что касается цепи постоянного тока, поскольку она проста с помощью диода для предотвращения паразитных цепей, следует применять правильное применение.

■ Постепенное повышение напряжения на катушке и цепь самоубийства

Когда напряжение, приложенное к катушке, увеличивается медленно, операция переключения реле нестабильна, контактное давление падает, увеличивается дребезг контактов и возникает нестабильное состояние контакта. Этот не следует использовать метод подачи напряжения на катушку, и следует рассмотреть способ подачи напряжения на катушку (использование схемы переключения).Кроме того, в случае реле с фиксацией, использующих контакты «формы B», используется метод цепи самокатушки для полного прерывания, но из-за возможности развития неисправности следует проявлять осторожность.
Схема, показанная на рис. 7, вызывает синхронизацию и последовательную работу с использованием реле герконового типа, но это не очень хороший пример со смесью постепенного увеличения приложенного напряжения для катушки и цепи суффицида. В части синхронизации для реле R1, когда время ожидания истекло, возникает дребезжание, вызывающее проблемы.В первоначальном тесте (пробное производство) он показывает удовлетворительную работу, но по мере увеличения количества операций почернение контактов (карбонизация) плюс дребезжание реле создают нестабильность в работе.

■ Фазовая синхронизация при переключении нагрузки переменного тока

Если переключение контактов реле синхронизировано с фазой питания переменного тока, может произойти сокращение электрического срока службы, сварные контакты или явление блокировки (неполное размыкание) из-за переноса материала контакта.Поэтому проверяйте реле, пока оно работает в реальной системе. При управлении реле с таймерами, микрокомпьютерами и тиристорами и т. Д. Возможна синхронизация с фазой питания.

■ Ошибочная работа из-за индуктивных помех

Для длинных проводов, когда линия для цепи управления и линия для подачи электроэнергии используют один кабелепровод, индукционное напряжение, вызванное индукцией от линии питания, будет подаваться на рабочую катушку независимо от того, является ли управляющий сигнал или нет. выключен.В этом случае реле и таймер не могут вернуться в исходное состояние. Следовательно, при прокладке проводов на большом расстоянии помните, что наряду с индуктивными помехами сбой соединения может быть вызван проблемой с распределительной способностью, или устройство может выйти из строя из-за воздействия внешних скачков напряжения, например, вызванных молнией.

■ Долговременный токопроводящий

Цепь, которая будет непрерывно пропускать ток в течение длительного времени без срабатывания реле.(цепи для аварийных ламп, устройств сигнализации и проверки ошибок, которые, например, восстанавливаются только во время неисправности и выводят предупреждения с контактами формы B)
Непрерывный, длительный ток, подаваемый на катушку, будет способствовать ухудшению изоляции и характеристик катушки из-за нагрева сама катушка. Для таких схем используйте фиксирующее реле с магнитной фиксацией. Если вам нужно использовать одно стабильное реле, используйте реле герметичного типа, на которое не так легко влияют условия окружающей среды, и сделайте отказоустойчивую схему, учитывающую возможность выхода из строя или размыкания контактов.

■ Использование при нечастом переключении

Пожалуйста, проводите периодические проверки контактной проводимости, если частота переключения составляет один или реже раз в месяц.
Если переключение контактов не происходит в течение длительного времени, на контактных поверхностях может образоваться органическая мембрана, что приведет к нестабильности контакта.

■ Относительно электролитической коррозии катушек

В случае схем катушек сравнительно высокого напряжения, когда такие реле используются в атмосфере с высокой температурой и высокой влажностью или при непрерывном прохождении тока, в катушке может возникнуть электрокоррозия, и провод может отсоединиться.Из-за возможности возникновения обрыва цепи следует обратить внимание на следующие моменты.

  • 1. Сторона ⊕ источника питания должна быть подключена к шасси. (См. Рис.9) (Общий для всех реле)
  • 2. В случае неизбежного заземления стороны или в случае, когда заземление невозможно.
    (1) Вставьте контакты (или переключатель) в сторону ⊕ источника питания. (См. Рис. 10) (Общий для всех реле)
    (2) Если заземление не требуется, подключите клемму заземления к стороне ⊕ катушки.(См. Рис.11)
  • 3. Когда сторона источника питания заземлена, всегда избегайте перекрещивания контактов (и переключателей) на стороне. (См. Рис.12) (Общий для всех реле)

■ Связаться

Контакты — важнейшие элементы конструкции реле. На характеристики контактов заметно влияют материал контакта, а также значения напряжения и тока, подаваемые на контакты (в частности, формы сигналов напряжения и тока во время включения и отключения), тип нагрузки, частота переключения, окружающая атмосфера, форма контакта. , скорость переключения контактов и дребезга.
Из-за переноса контактов, сварки, аномального износа, увеличения контактного сопротивления и различных других повреждений, которые приводят к неправильной работе, следующие пункты требуют тщательного изучения.

* Мы рекомендуем вам проверить в одном из наших офисов продаж.

■ Основные меры предосторожности при обращении

Напряжение

Когда в цепь включена индуктивность, в качестве напряжения контактной цепи генерируется довольно высокая противоэдс, и поскольку в пределах значения этого напряжения энергия, приложенная к контактам, вызывает повреждение с последующим износом контактов. , и передачи контактов, необходимо проявлять осторожность в отношении способности управления.В случае постоянного тока нет точки нулевого тока, как в случае с переменным током, и, соответственно, после того, как возникла катодная дуга, поскольку ее трудно погасить, увеличенное время дуги является основной причиной. Кроме того, из-за фиксированного направления тока явление смещения контактов, как отдельно отмечено ниже, возникает в связи с износом контактов. Обычно приблизительная контрольная мощность указывается в каталогах или аналогичных технических паспортах, но одного этого недостаточно.
Со специальными контактными цепями для каждого отдельного случая производитель либо оценивает на основе прошлого опыта, либо проводит испытания в каждом случае. Кроме того, в каталогах и аналогичных технических паспортах упомянутая управляющая способность ограничена резистивной нагрузкой, но это показывает класс реле, и обычно правильнее рассматривать допустимую нагрузку по току как для цепей 125 В переменного тока. Минимальные допустимые нагрузки указаны в каталоге; однако они приведены только в качестве ориентира для нижнего предела, который может переключать реле, и не являются гарантированными значениями.Уровень надежности этих значений зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения. Пожалуйста, используйте реле с контактами AgPd, когда требуется точный аналоговый контроль нагрузки или сопротивление контактов не более 100 мОм (для измерений и беспроводных приложений и т. Д.).

Текущий

Существенное влияние оказывает ток как во время замыкания, так и во время размыкания контактной цепи. Например, когда нагрузкой является двигатель или лампа, в зависимости от величины пускового тока во время замыкания цепи износ контактов и степень передачи контакта увеличиваются, а контактная сварка и перенос контакта приводят к контакту. разделение невозможно.
Обычно контактное сопротивление становится более стабильным с увеличением тока переноса. Если ожидаемый уровень надежности не может быть достигнут, даже если нагрузка превышает минимально допустимую нагрузку, рассмотрите возможность увеличения тока переноса на основе оценки фактических условий эксплуатации.

■ Характеристики материалов обычных контактов

Характеристики материалов контактов приведены ниже. Обращайтесь к ним при выборе реле.

Материал контакта Ag
(серебристый)
Электропроводность и теплопроводность самые высокие из всех металлов.Обладает низким контактным сопротивлением, недорогой и широко используется. Недостатком является то, что он легко образует сульфидную пленку в сульфидной атмосфере. Требуется осторожность при низком напряжении и низком уровне тока.
AgSnO 2
(оксид серебра и олова)
Обладает превосходной сварочной стойкостью; однако, как и в случае с Ag, он легко образует сульфидную пленку в сульфидной атмосфере.
AgW
(серебро-вольфрам)
Твердость и температура плавления высокие, устойчивость к дуге отличная и высокая устойчивость к переносу материала.Однако требуется высокое контактное давление. Кроме того, контактное сопротивление относительно высокое, а устойчивость к коррозии оставляет желать лучшего. Также есть ограничения на обработку и установку на контактные пружины.
AgNi
(серебро-никель)
Соответствует электропроводности серебра. Отличное сопротивление дуге.
AgPd
(серебро-палладий)
Обладает высокой устойчивостью к коррозии и сульфидированию при комнатной температуре; однако в контурах низкого уровня он легко поглощает органические газы и образует полимеры.Следует использовать золотое покрытие или другие меры для предотвращения накопления такого полимера.
Поверхность Правовое покрытие
(родий)
Сочетает в себе отличную коррозионную стойкость и твердость. В качестве гальванических контактов используются при относительно небольших нагрузках. В атмосфере органического газа необходимо соблюдать осторожность, поскольку могут образовываться полимеры. Поэтому он используется в реле с герметичным уплотнением (герконовые реле и т. Д.).
Au плакированный
(плакированный золотом)
Au с его превосходной коррозионной стойкостью приваривается к основному металлу под давлением.Особые характеристики — равномерная толщина и отсутствие проколов. Очень эффективен, особенно при низких нагрузках в относительно неблагоприятных атмосферных условиях. Часто бывает трудно реализовать плакированные контакты в существующих реле из-за конструкции и установки.
Покрытие золотом
(позолота)
Эффект аналогичен алюминиевому покрытию. В зависимости от используемого процесса нанесения покрытия очень важен надзор, так как существует вероятность появления точечных отверстий и трещин.Относительно легко применить золочение в существующих реле.
Вспышка золотом
(тонкопленочное золотое покрытие)
от 0,1 до 0,5 мкм
Назначение — защита основного металла контактов при хранении выключателя или устройства со встроенным выключателем. Однако определенная степень устойчивости контактов может быть получена даже при переключении нагрузок.

■ Защита контактов

Счетчик ЭДС

При коммутации индуктивных нагрузок с помощью реле постоянного тока, таких как цепи реле, двигатели постоянного тока, муфты постоянного тока и соленоиды постоянного тока, всегда важно поглощать скачки напряжения (например,грамм. с диодом) для защиты контактов.
Когда эти индуктивные нагрузки отключены, возникает противоэдс от нескольких сотен до нескольких тысяч вольт, что может серьезно повредить контакты и значительно сократить срок службы. Если ток в этих нагрузках относительно невелик и составляет около 1 А или меньше, противо-ЭДС вызовет зажигание тлеющего или дугового разряда. Разряд разлагает органические вещества, содержащиеся в воздухе, и вызывает образование черных отложений (оксидов, карбидов) на контактах, что может привести к выходу из строя контакта.

Пример счетчика ЭДС и фактического измерения

На рис. 13 (a) противоэдс (e = –L di / dt) с крутой формой волны генерируется через катушку с полярностью, показанной на рис. 13 (b), в момент отключения индуктивной нагрузки. . Счетчик ЭДС проходит по линии питания и достигает обоих контактов.
Обычно критическое напряжение пробоя диэлектрика при стандартной температуре и давлении воздуха составляет от 200 до 300 вольт.Следовательно, если противоэдс превышает это значение, на контактах возникает разряд для рассеивания энергии (1 / 2Li 2 ), накопленной в катушке. По этой причине желательно поглощать противоэдс до 200 В или меньше.

Явление переноса материала

Передача материала контактов происходит, когда один контакт плавится или закипает, и материал контакта переходит на другой контакт. По мере увеличения количества переключений появляются неровные контактные поверхности. такие как показанные на рис.14. Через некоторое время неровные контакты замыкаются, как если бы они были сварены вместе. Это часто происходит в цепях, где искры возникают в момент замыкания контактов, например, когда постоянный ток велик для индуктивных или емкостных нагрузок постоянного тока или когда большой бросок тока (несколько ампер или несколько десятков ампер).
Цепи защиты контактов и контактные материалы, устойчивые к переносу материала, такие как AgSnO 2 , AgW или AgCu, используются в качестве контрмер. Обычно на катоде появляется вогнутое образование, а на катоде выпуклый на аноде появляется образование.Для емкостных нагрузок постоянного тока (от нескольких ампер до нескольких десятков ампер) всегда необходимо проводить фактические подтверждающие испытания.

Схема защиты контактов

Использование контактных защитных устройств или схем защиты может снизить противоэдс до низкого уровня. Однако учтите, что неправильное использование приведет к неблагоприятным последствиям.Типовые схемы защиты контактов приведены в таблице ниже.
(G: хорошо, NG: плохо, C: осторожно)

Избегайте использования схем защиты, показанных на рисунках ниже. Хотя индуктивные нагрузки постоянного тока обычно труднее переключать, чем резистивные нагрузки, использование надлежащей схемы защиты повысит характеристики до уровня резистивных нагрузок.

Хотя контакты чрезвычайно эффективны для гашения дуги при размыкании контактов, они подвержены сварке, поскольку энергия накапливается в C, когда контакты размыкаются, и ток разряда течет из C, когда контакты замыкаются.

Хотя контакты чрезвычайно эффективны для гашения дуги при размыкании контактов, они подвержены сварке, поскольку при замыкании контактов зарядный ток течет к C.

Установка защитного устройства

В реальной схеме необходимо найти защитное устройство (диод, резистор, конденсатор, варистор и т. Д.).) в непосредственной близости от нагрузки или контакта. Если оно расположено слишком далеко, эффективность защитного устройства может снизиться. Ориентировочно расстояние должно быть в пределах 50 см.

Рекомендации по нагрузке постоянным током

В случае использования реле в качестве переключателя высокого напряжения постоянного тока, режим окончательного отказа может быть непрерывным.
В том случае, если невозможно отключить электропитание, в худшем случае пожар может распространиться на окружающую территорию. Поэтому настройте блок питания так, чтобы его можно было выключить в течение одной секунды.Также подумайте об отказоустойчивой цепи для вашего оборудования.
Используйте варистор, чтобы поглотить выброс катушки.
Если используется диод, скорость разъединения контактов будет низкой, а характеристики отсечки ухудшатся.

[Рекомендуемый варистор]
Допустимое отклонение энергии: 1 Дж или более Напряжение варистора
: в 1,5 раза или более номинального напряжения катушки

При использовании индуктивной нагрузки (L-нагрузка) с L / R> 1 мс поглощение измеряется параллельно с индуктивной нагрузкой.

Аномальная коррозия при высокочастотном переключении нагрузок постоянного тока (образование искры)

Если, например, клапан постоянного тока или сцепление включается с высокой частотой, может образоваться сине-зеленая ржавчина. Это происходит из-за реакции азота и кислорода в воздухе, когда во время переключения возникают искры (дуговые разряды). Следовательно, необходимо соблюдать осторожность в цепях, в которых искры возникают с высокой частотой.

■ Меры предосторожности при использовании контактов

Подключение нагрузки и контактов

Подключите нагрузку к одной стороне источника питания, как показано на рис.15 (а). Подключите контакты к другой стороне.
Это предотвращает возникновение высокого напряжения между контактами. Если контакты подключены к обеим сторонам источника питания, как показано на рис. 15 (b), существует риск короткого замыкания источника питания при коротком замыкании относительно близких контактов.

Эквивалент резистора

Поскольку уровни напряжения на контактах, используемых в слаботочных цепях (сухих цепях), низкие, результатом часто является плохая проводимость.Одним из способов повышения надежности является добавление фиктивного резистора параллельно нагрузке, чтобы намеренно увеличить ток нагрузки, достигающий контактов.

Короткое замыкание между разными электродами

Хотя существует тенденция к выбору миниатюрных компонентов управления из-за тенденции к миниатюризации электрических блоков управления, необходимо соблюдать осторожность при выборе типа реле в цепях, где между электродами в многополюсном реле прикладываются разные напряжения, особенно при переключении. две разные схемы питания.Это не проблема, которую можно определить по схемам последовательности. Необходимо проверить конструкцию самого элемента управления и обеспечить достаточный запас прочности, особенно в отношении утечки тока между электродами, расстояния между электродами, наличия барьера и т. Д.

О параллельных релейных соединениях

Если несколько реле подключены параллельно, проектируйте оборудование таким образом, чтобы нагрузка, прикладываемая к каждому реле, находилась в указанном диапазоне.
(Концентрация нагрузки на одном реле приводит к преждевременному выходу из строя.)

Избегайте цепей, в которых возникают короткие замыкания между контактами формы A и B
  • 1) Зазор между контактами формы A и B в компактных элементах управления небольшой. Следует учитывать возникновение короткого замыкания из-за дуги.
  • 2) Даже если три контакта Н.З., Н.О. и COM соединены так, что они закорачивают, никогда не настраивайте цепь, в которой протекает или горит перегрузка по току.
  • 3) Запрещается проектировать цепь прямого и обратного вращения двигателя с переключением контактов формы A и B.
Плохой пример использования форм A и B
Тип нагрузки и пусковой ток

Тип нагрузки и характеристики ее пускового тока, а также частота коммутации являются важными факторами, вызывающими контактную сварку. В частности, для нагрузок с пусковыми токами измерьте установившееся состояние и пусковой ток.
Затем выберите реле с достаточным запасом прочности. В таблице справа показано соотношение между типичными нагрузками и их пусковыми токами.
Также проверьте фактическую полярность, поскольку, в зависимости от реле, на срок службы электрической части влияет полярность COM и NO.

Тип нагрузки Пусковой ток
Активная нагрузка Устойчивый ток
Нагрузка на соленоид От 10 до 20 раз больше установившегося тока
Нагрузка двигателя От 5 до 10 раз больше установившегося тока
Нагрузка лампы накаливания От 10 до 15 раз больше установившегося тока
Нагрузка ртутной лампы Прибл.В 3 раза выше установившегося тока
Нагрузка натриевой лампы От 1 до 3 раз больше установившегося тока
Емкостная нагрузка От 20 до 40 раз больше установившегося тока
Нагрузка трансформатора От 5 до 15 раз больше установившегося тока
Волна и время пускового тока нагрузки
(1) Нагрузка лампы накаливания

Пусковой ток / номинальный ток: i / i o ≒ 10-15 раз

(2) Нагрузка ртутной лампы
i / i o ≒ 3 раза

Газоразрядная трубка, трансформатор, дроссельная катушка, конденсатор и т. Д., объединены в общие цепи газоразрядных ламп. Обратите внимание, что пусковой ток может быть от 20 до 40 раз, особенно если полное сопротивление источника питания низкое в типе с высоким коэффициентом мощности.

(3) Нагрузка люминесцентной лампы
i / i o ≒ 5-10 раз
(4) Нагрузка двигателя
i / i o ≒ 5-10 раз
  • Условия становятся более суровыми, если выполняется заглушка или толчкование, поскольку переходы между состояниями повторяются.
  • При использовании реле для управления двигателем постоянного тока и тормозом, импульсный ток во включенном состоянии, нормальный ток и ток отключения во время торможения различаются в зависимости от того, является ли нагрузка на двигатель свободной или заблокированной.
    В частности, с неполяризованными реле, при использовании контакта «от B» или «от контакта» для тормоза двигателя постоянного тока, механический срок службы может зависеть от тормозной ток. Поэтому, пожалуйста, проверьте ток при фактической нагрузке.
(5) Нагрузка на соленоид
i / i o ≒ 10-20 раз

Обратите внимание, что, поскольку индуктивность велика, дуга длится дольше при отключении питания.Контакт может легко изнашиваться.

(6) Нагрузка на электромагнитный контакт
i / i o ≒ от 3 до 10 раз
(7) Емкостная нагрузка
i / i o ≒ 20-40 раз
При использовании длинных проводов

Если в цепи контактов реле должны использоваться длинные провода (десятки метров и более), пусковой ток может стать проблемой из-за паразитной емкости, существующей между проводами.Добавьте резистор (примерно от 10 до 50 Ом) последовательно с контактами.

Электрическая долговечность при высоких температурах

Проверьте фактические условия использования, так как использование при высоких температурах может повлиять на электрическую долговечность.

Срок службы переключения

Срок службы переключения определен при стандартных условиях испытаний, указанных в стандарте JIS * C 5442 (температура от 15 до 35 ° C, влажность от 25 до 75%).Проверьте это с реальным продуктом, так как на него влияют схема возбуждения катушки, тип нагрузки, частота активации, фаза активации, условия окружающей среды и другие факторы.
Также будьте особенно осторожны с грузами, перечисленными ниже.

  • (1) При использовании для работы с нагрузкой переменного тока и синхронной рабочей фазой. Раскачивание и сварка могут легко произойти из-за смещения контактов.
  • (2) Во время высокочастотного включения / выключения с определенными нагрузками на контактах может возникнуть дуга.Это может вызвать слияние с кислородом и газообразным азотом в воздухе с образованием азотной кислоты (HNO 3 ), которая может вызвать коррозию контактов.
    См. Следующие примеры мер противодействия:
    1. Подключите цепь дугогашения.
    2. Уменьшите рабочую частоту
    3. Уменьшите влажность окружающей среды
  • ・ Если используется «сухое переключение» без токопроводимости, обратитесь к нашему торговому представителю.
    См. Следующие примеры контрмер:
    Примечание: Сухое переключение
    Сухое переключение может снизить потребление материала контактов без тока проводимость.
    С другой стороны, исчезновение эффекта очистки контактов может привести к нарушению проводимости. Это состояние «сухого» переключения не рекомендуется при использовании нашего реле.

В области малых нагрузок оксидная пленка и сульфидная пленка, образованные атмосферой, не могут быть разрушены и могут повлиять на ток передачи и характеристики переключения.
При использовании продукта в небольшой зоне загрузки сверьтесь с реальной машиной в ожидаемых условиях эксплуатации.

■ Температура окружающей среды и атмосфера

Убедитесь, что температура окружающей среды при установке не превышает значения, указанного в каталоге.
Кроме того, для использования в атмосфере с пылью, сернистыми газами (SO 2 , H 2 S) или органическими газами следует рассмотреть возможность использования экологически закрытых типов (пластиковых герметичных).
При подключении нескольких реле или при поступлении тепла от другого оборудования, рассеивание тепла может быть недостаточным, и температура окружающей среды реле может быть превышена. После проверки температуры в реальном устройстве, пожалуйста, спроектируйте схему с достаточным тепловым запасом.

■ Кремниевая атмосфера

Вещества на основе кремния (силиконовый каучук, силиконовое масло, материал покрытия на основе силикона, силиконовый герметик и т. Д.) Выделяют летучий газообразный кремний. Обратите внимание, что когда кремний используется рядом с реле, переключение контактов в присутствии его газа приводит к прилипанию кремния к контактам и может привести к выходу из строя контактов (в том числе и в пластиковых уплотнениях). В этом случае используйте заменитель, не содержащий силикона.

■ Генерация NOx

Когда реле используется в атмосфере с высокой влажностью для переключения нагрузки, которая легко вызывает дугу, NOx, создаваемые дугой, и Вода, поглощенная извне реле, образует азотную кислоту.Это вызывает коррозию внутренних металлических частей и отрицательно сказывается на работе.
Избегайте использования при относительной влажности окружающей среды 85% или выше (при 20 ° C). Если использование при высокой влажности неизбежно, проконсультируйтесь с нами.

■ Вибрация и удары

Если реле и магнитный переключатель установлены рядом друг с другом на одной пластине, контакты реле могут на мгновение отделиться от удара, производимого при срабатывании магнитного переключателя, и привести к неправильной работе. Меры противодействия включают установку их на отдельные пластины с использованием резиновый лист для поглощения удара и изменение направления удара на перпендикулярный угол.
Кроме того, если на реле всегда присутствует вибрация, оцените фактическую рабочую среду.
Не использовать с розетками.

■ Влияние внешних магнитных полей

Если рядом расположен магнит или постоянный магнит в любом другом крупном реле, трансформаторе или динамике, характеристики реле могут измениться, что может привести к неправильной работе. Влияние зависит от силы магнитного поля, и его следует проверять при установке.

■ Условия использования, хранения и транспортировки

Во время использования, хранения или транспортировки избегайте мест, подверженных воздействию прямых солнечных лучей, и поддерживайте нормальные условия температуры, влажности и давления.
Допустимые спецификации для сред, подходящих для использования, хранения и транспортировки, приведены ниже.

(1) Температура

Допустимый диапазон температур отличается для каждого реле, поэтому обращайтесь к индивидуальным спецификациям реле.
Кроме того, при транспортировке или хранении реле в трубчатой ​​упаковке возможны случаи, когда температура может отличаться от допустимого диапазона. В этой ситуации обязательно ознакомьтесь с индивидуальными спецификациями с пульсацией менее 5%. Также обычно следует подумать о следующем.

(2) Влажность

Относительная влажность от 5 до 85%

  • Диапазон влажности зависит от температуры. Используйте в пределах диапазона, указанного на графике. (Допустимая температура зависит от реле.)
(3) Давление

от 86 до 106 кПа

(4) Конденсация

Конденсат образуется внутри переключателя, если произойдет резкое изменение температуры окружающей среды при использовании в атмосфере с высокой температурой и высокой влажностью. Это особенно вероятно при транспортировке на корабле, поэтому при транспортировке будьте осторожны с атмосферой. Конденсация — это явление, при котором пар конденсируется с образованием капель воды, которые прилипают к переключателю, когда атмосфера с высокой температурой и влажностью быстро меняется с высокой на низкую или когда переключатель быстро перемещается из места с низкой влажностью в место с высокой температурой и влажность.Будьте осторожны, потому что конденсация может вызвать неблагоприятные условия, такие как ухудшение изоляции, обрыв змеевика и ржавчина.

(5) Обледенение

Конденсат или другая влага может замерзнуть на переключателе при температуре ниже 0 ° C. Это может вызвать проблемы, такие как фиксация подвижного контакта, задержка срабатывания или столкновение льда между контактами, что может нарушить проводимость контакта.

(6) Низкая температура, низкая влажность

Пластик становится хрупким, если выключатель подвергается воздействию низкой температуры и атмосферы с низкой влажностью в течение длительного времени.

(7) Высокие температуры, высокая влажность

Хранение в течение продолжительных периодов времени (включая периоды транспортировки) при высоких температурах или высоких уровнях влажности или в атмосфере с органическими газами или сульфидными газами может вызвать образование сульфидной пленки или оксидной пленки на поверхностях контактов и / или это может мешать с функциями. Проверьте атмосферу, в которой будут храниться и транспортироваться устройства.

(8) Формат упаковки

Что касается используемого формата упаковки, приложите все усилия, чтобы свести к минимуму воздействие влаги, органических и сульфидных газов.

(9) Хранение (для сигнала, СВЧ)

Так как тип SMD чувствителен к влажности, он упакован в герметичную влагозащитную упаковку. Однако при хранении обратите внимание на следующее.

  • 1. Используйте незамедлительно после открытия влагозащитной упаковки. (в течение 72 часов, макс.30 ° C / относительная влажность 70%).
    Если оставить корпус открытым, реле впитает влагу, которая вызовет тепловую нагрузку при установке оплавлением и, таким образом, вызовет расширение корпуса.В результате может сломаться пломба.
  • * Для реле RE: после открытия этого пакета продукт должен быть использован в течение 24 часов.
  • 2. Если реле не будут использоваться в течение 72 часов, храните реле в эксикаторе с регулируемой влажностью или в мешке с защитой от влаги, в который был добавлен силикагель.
  • * Если реле будет паять после того, как оно подверглось воздействию чрезмерно влажной атмосферы, могут возникнуть трещины и утечки. Обязательно установите реле в требуемых условиях монтажа.
  • * Для реле RE: после открытия этого пакета продукт должен быть использован в течение 24 часов.
  • 3. Если реле (в комплекте с индикатором влажности и силикагелем) удовлетворяют одному из нижеприведенных критериев, запекайте (просушивайте) перед использованием.
  • (для сигнала)
    ・ При превышении условий хранения, указанных в 1..
    ・ Когда индикатор влажности находится в состоянии III или IV в соответствии со стандартом оценки.
  • [Как определять]
    Пожалуйста, проверьте цвет индикатора влажности и решите, выпечка ли необходимо или нет.
  • [Условия выпечки (сушки)]
  • 4. Следующая предупреждающая этикетка прикреплена к влагозащитной упаковке.

■ Вибрация, удары и давление при транспортировке

При транспортировке, если к устройству, в котором установлено реле, приложена сильная вибрация, удар или большой вес, может произойти функциональное повреждение.Поэтому, пожалуйста, упакуйте таким образом, чтобы использовать амортизирующий материал и т. Д., Чтобы не превышался допустимый диапазон вибрации и ударов.

Многофункциональное реле контроля уровня жидкости 24 В переменного тока

Селекторный переключатель слив / наполнение
Регулируемая задержка времени
Регулируемая чувствительность до 100K
Товар на складе — возможна доставка в тот же день
Светодиодный индикатор сокращает время настройки
Изолированные контакты SPDT
Изолированное напряжение переменного тока на датчике
Признано UL: файл E308954
Гарантия 5 лет

ПРИМЕЧАНИЕ: LLC2P120A (версия на 120 В переменного тока) недоступен.
LLC2P230A (версия 230 В перем. Тока) — это , а не .

? Монитор уплотнения насоса
? Аварийный сигнал высокого или низкого уровня (выбирается на месте)
? Защита котла от отключения по низкому уровню воды
? Контроль уровня питательной воды котла
? Одноточечные регуляторы уровня жидкости
? Реле измерения влажности
? Обнаружить присутствие проводящей жидкости или влаги
? ОВК
? Водопроводная вода
? Морская вода
? Управление насосом
? Отстойник
? Управление соленоидом
? Контроль уровня жидкости в гидропневматическом баке
? Пищевое и кухонное оборудование
? Молочное оборудование
? Пароварки
? Диспенсеры для напитков

Ingram Products Inc.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
