Виды промежуточных реле

Классификация производится по нескольким параметрам. Различают следующие виды промежуточных реле по типу переключения:

• минимальные – срабатывание происходит в момент, когда определенная характеристика в цепи снижается до определенного значения;
• максимальные – реле срабатывает в момент увеличения определенного параметра в цепи до порогового значения.

В зависимости от назначения устройства делятся на следующие категории:

• комбинированные – работающие в группе взаимозависимые устройства;
• логические – работают в цепи с цифровыми реле, работающими на микропроцессорах;
• измерительные – имеют механизм подстройки для срабатывания на определенный уровень сигнала.

В зависимости от способа работы устройства:

• прямые – непосредственно замыкающие и размыкающие электрическую цепь:
• косвенные – работающие в группе с другими устройствами и не размыкающие цепь непосредственно после поступившего сигнала.

По методу подключения в цепь:

• первичные – непосредственно включенные в цепь;
• вторичные – подсоединение происходит через конденсаторы или катушки индуктивности.

Есть также группа схожих с промежуточными защитных реле, по принципу действия делящихся на индукционные, полупроводниковые, электромагнитные и поляризационные.

Промежуточные реле. Виды и устройство. Работа и применение

Промежуточные реле занимают особое место среди множества электротехнических изделий. Они предназначены для обеспечения выполнения дополнительных функций, применяются, когда основные реле не могут справиться с поставленной задачей. Также, число цепей выхода в основном реле значительно меньше, по сравнению с цепями управления.

Главная задача промежуточного реле – подключение потребителей в электрических цепях. Такие устройства могут функционировать как на переменном, так и на постоянном токе. Они приобрели свою популярность в разных типах релейной защиты, в промышленной аппаратуре, аварийных системах и других объектах энергетики.

Разновидности

Промежуточные реле классифицируются по признакам и характеристикам. Рассмотрим основные разновидности таких реле.

Тип переключения:

• Минимальные – действуют на снижение некоторого параметра до определенного порога.
• Максимальные – работают на возрастание некоторого параметра до определенной границы.

По назначению:

• Комбинированные – группа нескольких реле, соединенных общей логической связью.
• Логические – действуют по единому уровню, чаще всего в дискретных электрических цепях.
• Измерительные – имеют регулировку в определенном диапазоне срабатывания.

По методу работы:

• Косвенные – работают не напрямую, а через цепи других устройств.
• Прямые – сразу выполняют отключение или подключение цепи.

По месту присоединения:

• Первичные – подключены непосредственно в рабочую цепь.
• Вторичные – подключены через емкостную, индуктивную или иную связь.

Также существуют реле защиты, которые имеют аналогичное назначение, и делятся:

• Полупроводниковые – наиболее популярные виды реле на основе полупроводниковых элементов.
• Индукционные – действуют по методу асинхронных моторов. В замкнутой обмотке ток возникает от другой обмотки, подключенной к напряжению.
• Магнитоэлектрические – работают по принципу электромагнита. Магнит является неподвижным, а обмотка с рамкой могут вращаться вместе с контактом.
• Поляризационные – аналогичны электромагнитным, отличие только в том, что работа зависит от полярности подключенного тока.
• Электромагнитные – их работа основана на эффекте поведения проводника с током по отношению к стрелке компаса. Подвижным элементом является сердечник из ферромагнитного материала.

Промежуточные реле бывают с различным принципом работы. Раньше в основном такие реле работали на электромагнитном принципе.

Особенности конструкции

Такие устройства выпускаются разных размеров и видов. Однако структура устройства у них практически одна и та же.

Конструкция промежуточного реле включает в себя электромагнитную управляющую катушку, группу контактов, пружинный механизм, сердечник. Производится большое количество моделей для разных напряжений. Они рассчитываются на постоянное и переменное напряжение.

По внешнему виду такие реле мало чем отличаются. Их отличие состоит лишь в магнитопроводе. В реле, предназначенном для переменного тока, сердечник выполнен из пластин электротехнической стали, а для постоянного тока такой сердечник изготовлен в виде цельного куска металла. Такая конструкция позволяет снизить потери энергии на нагревание сердечника при протекании переменного тока.

Технические характеристики

Основными характеристиками реле являются:

• Род тока.
• Габаритные размеры.
• Вид и количество контактов.
• Допустимый длительный ток контактов.
• Ток коммутации.
• Мощность потребления.
• Напряжение питания.
• Интервал эксплуатационных температур.
• Влажность рабочей среды.
• Взрывоопасность среды.
• Концентрация пыли.
• Уровень вибрации.

Промежуточные реле, служащие для выполнения промышленных задач, оснащены колодками для монтажа на дин-рейку. Колодки и реле для такой монтажной рейки изготавливаются с широким интервалом размеров разъемов. Это позволяет удобно эксплуатировать реле внутри одного устройства, когда есть модели для различного напряжения, и по ошибке не заменили один вид на другой.

Важной характеристикой является время перехода контактов в разные положения. По этой информации можно определять уровень защищенности аппаратуры от действия отрицательных факторов. Например, для реле РП-25 время перехода составляет не более 0,06 с. Реле на основе электронных ключей работают с большей скоростью.

При необходимости повышенного быстродействия применяют реле РП-220. Для уменьшения инерции использован шихтованный сердечник, состоящий из тонких металлических пластин, склеенных специальным лаком.

Реле чаще всего может работать в некоторых пределах. Это границы температуры, при которой механизм может выполнять свои задачи. Также к факторам, влияющим на работу реле, можно отнести устойчивость сплавов к условиям погоды, степень защиты корпуса.

Для электромагнитного вида реле габаритные размеры играют важную роль. Для повышенных напряжений механические устройства также популярны. Цепи высокого напряжения всегда нуждаются в использовании мощных контакторов. Полупроводниковые ключи не способны выдержать подобного температурного режима.

Фактор механических нагрузок важен при использовании реле на железной дороге, самолетах, военной технике. Поэтому реле проектируются для различных нагрузок: ударов, вибраций, ускорений.

Принцип действия

При возникновении напряжения на катушке появляется электромагнитная сила, которая притягивает якорь. Вследствие этого под воздействием якоря замыкаются подвижные и неподвижные контакты. Подвижные контакты закреплены на якоре, а неподвижные на корпусе реле.

Эти контакты включены в цепь управления. Они управляют работой защиты или сигнализации, подключают и отключают питание катушки контактора электрического двигателя. Вариантов различных схем подключения может быть много.

Реле могут быть оснащены несколькими группами контактов различного назначения. Это зависит от поставленных задач при проектировании определенной конструкции реле.

Применение

Промежуточные реле играют роль вспомогательных дополнительных устройств коммутации различных цепей, и используются в следующих случаях:

• Создание замедленного функционирования релейной защиты.
• Управление другим более мощным реле, подключающего цепи с мощными нагрузками. Для примера можно рассмотреть подключение привода масляного выключателя, выполненного на мощном соленоиде. Ток его запуска доходит до 60 А. Одним реле его подключить не получится, так как реле не выдержит такой нагрузки. Поэтому промежуточные реле и служат в качестве промежуточного звена. На катушку реле подается напряжение, якорь замыкает контакты, которые включают в работу более мощное коммутирующее устройство, например, пускатель, который и подключает мощный соленоид.
• Подключение и отключение одновременно нескольких отдельных цепей. Например, одна группа контактов отключает какое-либо оборудование, а другие контакты включают аварийную сигнализацию. Пример схемы управления двигателем.

Похожие темы:

Промежуточное реле: подключение и регулировка. Разновидности

Зачастую в электросетях необходимо одновременно разъединить или сомкнуть цепи, а также регулировать другие мощные устройства. Для этого существую промежуточные реле. Прибор способен контролировать работу разных комплексов, а также различных электроцепей.

Приспособление играет второстепенную роль для коммутации разнообразных электрических цепей. Они применяются практически во всех отраслях промышленности, в технике бытового использования, а также в конструкции сетей, имеющих электронные или электротехнические аппараты.

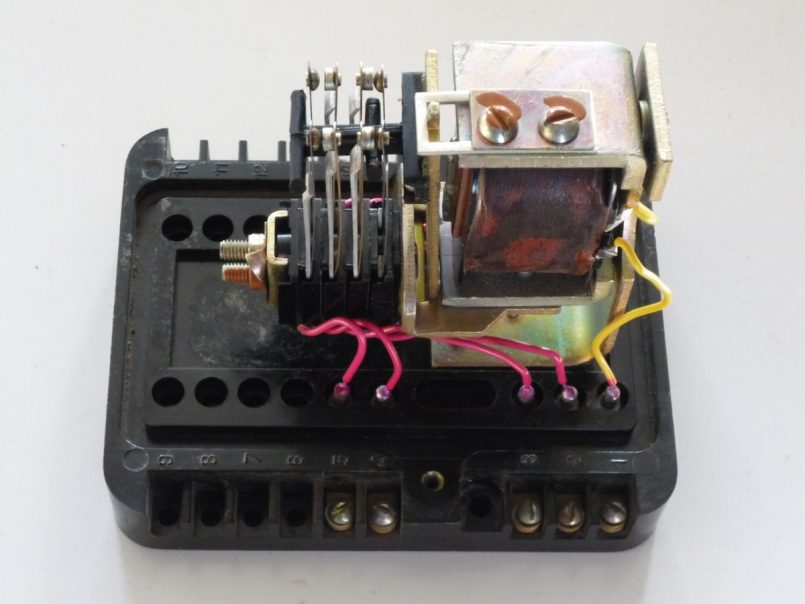

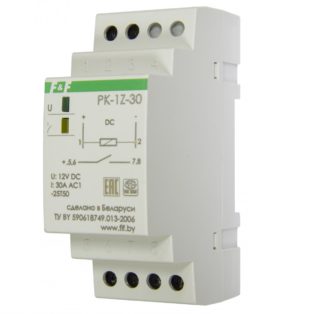

Конструкция прибора

Прибор содержит сердечник, группу соединений, катушку, пружину. При этом реле, которое предназначается для электрических цепей переменного тока, имеет сердечник, изготовленный из стальных пластин. Такая конфигурация экономит энергию при прохождении через него переменного тока. А реле для цепей, имеющих постоянный ток, обладает сердечником, сделанным из куска металла.

Прибор имеют клеммы для подсоединения проводов, а также подвижную пластину, посредством которой смещаются контакты подвижной группы.

В настоящее время выпускаются модели, имеющие схожую конструкцию, для различных параметров напряжения.

Разновидности

Промежуточные приборы подразделяются по типу переключения на максимальные и минимальные. Максимальные устройства способны увеличивать установленный показатель до определенного рубежа. Минимальные приспособления работают для понижения определенного показателя.

Реле классифицируются по способу работы: прямые и косвенные. Работа прямых типов происходит, напрямую подключая и отключая различные цепи. Косвенные реле работают посредством цепей иных механизмов.

Реле также делятся по назначению: измерительные, логические и комбинированные. Измерительные приборы обладают настройкой в установленном интервале срабатывания. Логические приборы работают по одному уровню и используются в дискретных схемах. Комбинированные устройства содержат несколько групп реле, которые объединены в общую логическую цепь.

Приборы различаются по месту подсоединения: вторичные и первичные. Вторичные устройства подсоединяются посредством индуктивной, емкостной или другой связи. Первичные реле присоединяются напрямую в электрическую цепь.

Промежуточные устройства обладают собственными конструктивными особенностями и имеют следующие характерные черты:

1. Полупроводниковые реле. Эти устройства не обладают коммутационными контактами, при этом цепи смыкаются и размыкаются посредством подаваемого напряжения.
2. Индукционные приспособления. В этих приборах напряжение, при помощи которого осуществляется управление, поступает от соседней катушки.
3. Магнитоэлектрические устройства. Механизм этой модели основывается на магните, при помощи которого вращается катушка, размыкающая и смыкающая цепи.
4. Поляризационные реле. Принцип работы таких приборов основан на полярности, посредством которой осуществляется переключение.

Как работает

Очень важно понимать, как работает данное устройство. При подаче напряжения на катушку возникает магнитное поле, которое примагничивает якорь. Одновременно с этим соединяются контакты, которые приводятся в действие посредством данного якоря. Эти контакты являются элементами цепи управления и выполняют следующие функции: управляют защитой, подают питание к замыкателю катушки электрического мотора, а также отключают это питание.

При подключении происходит следующее: сначала происходит запуск устройства, включается индикатор, срабатывает пусковой механизм, замыкается оставшаяся пара соединений, и заводится электродвигатель.
Зачастую прибор размыкает реверс механизма, что исключает резкое включение двигателя.

Срок службы устройства зависит от численности их срабатывания. Иначе говоря, долговечность характеризуется количеством циклов сработок и восстановлением в свое изначальное состояние. Уровень защищенности электрооборудования от негативных факторов оценивается временем перехода из одного расположения в другое.

Подключение и регулировка

Подсоединение реле является одним из важных мероприятий. От этого зависит функциональные способности других устройств, которые являются элементами рабочей цепи.

После монтажа реле, его нужно подсоединить к электрической схеме. Для этой цели нужны добавочные связующие компоненты. Конструкция прибора имеет несколько контактных групп: нормально — открытые и нормально – закрытые.

Подсоединение реле происходит двумя способами:

1. Последовательное подключение. Применяется для цепей, имеющих мгновенные и кратковременные сработки.
2. Параллельное соединение. Такой вид подключения в большинстве случаев предназначен для быстродействующих реле, время срабатывания которых составляет 0,02 секунды.

Для правильного подключения промежуточного реле необходимо придерживаться следующих правил:

1. Необходимо предварительно проверить прибор на работоспособность. При этом подсоединяются контакты катушки к системе питания, в результате чего происходит щелчок, который говорит о переключении контактов.
2. Нулевой провод должен напрямую быть подсоединен к одной из клемм катушки.
3. Фазный провод подсоединяется с кнопкой Стоп, которое имеет замкнутое состояние и служит для разъединения цепи.

При этом другой контакт кнопки соединяется с фазным проводом. Затем эти фазные провода присоединяются к контактам, которые должны иметь разомкнутое состояние. Далее нагрузка подключается к замкнутым контактам. При этом один из контактов нагрузки должен быть подсоединен промеж пусковой кнопки и кнопки Стоп. Такая схема обеспечивает непрерывное поступление напряжения на электромагнитную катушку, а также отключает реле и нагрузку посредством разъединения цепи кнопкой Стоп.

Существуют схемы подключения, при которых запуск устройства происходит автоматически.

Данные устройства требует периодическую проверку и регулировку. При этом нужно знать основные положения. Чтобы уменьшить напряжение срабатывания и замедлить его, нужно уменьшить начальное расстояние между якорем и сердечником. Уменьшение конечного расстояния способствует уменьшению возвратного напряжения, а также задержке возврата.

Ослабляя возвратную пружину можно достичь вышеперечисленных показателей.

В случае повышения количества замыкающих контактов, и затягивания пружин, повышается напряжение, а также происходит задержка возврата. При этом увеличение количества размыкающих контактов ведет к задержке времени срабатывания, а также увеличению напряжения.

При помощи этих основных правил можно выбрать подходящий метод для изменения показателей реле. Одновременно с этим стоит учитывать, что эти способы влияют на работу контактов.

Подключения промежуточного реле (как, схема)

Название промежуточные реле возникло не от принципиального отличия рабочего механизма устройства от других реле, а скорее от функционального назначения этого вида. Переключение механических контактов производится электромагнитом, в полупроводниковых моделях через р-n-р переходы. Основным назначением промежуточных элементов является управление коммутацией цепей с большим напряжением и током, систем питания или отдельных установок, электродвигателей станков. Отличительным признаком промежуточных реле можно считать наличие нескольких групп с большим количеством контактов. Такая конструкция позволяет управлять целой сетью коммутаций при одном срабатывании. Читайте также статью ⇒ Подключение указательное реле (схема)

Назначение и область применения промежуточных реле

Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.

Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:

• Для коммутации участков в различных независимых друг от друга сетях;
• Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
• Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;

Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.

Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.

В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.

Конструкция и принцип работы промежуточного реле

Это изделие можно сравнить с миниатюрным магнитным пускателем, количество групп контактов в котором определяется схемой, где он применяется его функциональным назначением.

Не во всех схемах они могут применяться для коммутации цепей электропитания основное их назначение, передача сигналов управления. Это связано с тонкими пластинами контактной группы, редкие модели способны пропускать длительное время рабочий ток выше 10 А.

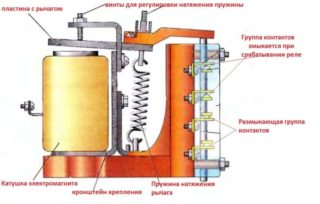

Классическая конструкция малогабаритного промежуточного реле включает в себя следующие элементы:

• Основание, на котором крепятся все составляющие;
• Электромагнитная катушка с сердечником;
• Подвижная пластина с рычагом для смещения подвижной группы контактов;
• Пружина привода рычага в исходное состояние после снятия управляющего напряжения с обмотки катушки;
• Панель с группой контактов;
• Клеммы на основании для подключения проводов к контактам коммутации и катушки.

Как пример разновидности можно привести конструкции промежуточного реле в системе управления тепловозов.

Классификация разновидностей промежуточных реле

Вариантов много, рассмотрим основные разновидности:

Реле разделяют по типу переключения

• Минимальные — снижают определенный параметр до установленного порога;
• Максимальные – повышают определенный параметр до установленного порога;

По функциональному назначению

• Комбинированные – соединение группы реле для решения определенной логической задачи;
• Логические – работают с одинаковыми параметрами в дискретных электрических цепях;
• Измерительные – регулируются интервалы определенных параметров.

По способу управления нагрузкой

• Прямого воздействия – контакты реле подключают непосредственно нагрузку;
• Косвенного воздействия – нагрузка подключается через цепи вторичных элементов.

По способу подключения

• Первичные – включаются контактами в цепь напрямую;
• Вторичные – включаются через индуктивные или емкостные элементы.

Промежуточные реле в цепях защиты имеют свои конструктивные особенности и разделяются по следующим признакам:

• Полупроводниковые – не имеют коммутационных контактов, цепи размыкаются и замыкаются р-n-р и n-р-n переходами под воздействием управляющего напряжения. В качестве полупроводниковых элементов используются, варисторы, тиристоры, симисторы и транзисторы.
• Индукционные – управляющее напряжение в обмотке наводится от соседней катушки, не связанной прямым электрическим контактом;
• Магнитоэлектрические – магнит занимает неподвижное положение в конструкции, катушка с контактами на каркасе вращается, замыкая или размыкая цепи;
• Поляризационные – работают, как электромагнитные направление переключения контактов определят полярность подключения на катушке;

Читайте также статью ⇒ Реле напряжения.

Расшифровка аббревиатуры промежуточных реле

Для удобного определения функционального назначения, количества контактов и других параметров реле имеют буквенные и цифровые обозначения:

• П – промежуточное;
• Э – электромагнитное;
• 46 или (ХХ) – серия изделия;
• 1 – сигналы управления импульсные.

Дальнейшие обозначения, могут определять, для каких климатических условий адаптировано изделие и количество контактных групп.

Пример как расшифровываются обозначения

РЭП26-004А526042-40УХЛ4

• РЭП – реле электромагнитное промежуточное
• 26 – серия
• ХХХ – функциональное назначение и  количество контактов

• 001 – обозначает, что реле содержит 1 переключающий контакт, 010 – один размыкающий; 400 – четыре замыкающих контакта.
• А….Д – класс износостойкости материалов, из которых сделаны контакты;
• Х – вид тока в обмотке электромагнитной катушки, тип конструкции возврата механизма в исходное состояние,

1 – ~ ток;

5 – постоянный ток;

6 – постоянный ток в токовой катушке;

• ХХ – двухзначный цифровой код показывающий конструкцию крепления корпуса реле на поверхность и метод подключения проводов к клеммам:

• ХХ – код показывающий величину, вид напряжения, тока в обмотке катушки

Коды от 01 до 13 указывают, что катушки этих реле постоянного тока с различными напряжениями от 6 до 220в. Коды от 21 до 35 указывают что катушки рассчитаны на ~I с U = 12…. 240 В частота 50 Гц.

Последнее обозначение Х указывает о наличии специальных элементов в конструкции:

2 – ручной переключатель реле;

5 – с ручной манипуляцией и электронным индикатором положения реле для изделий на 24В;

6 – с ручным манипулятором и диодом для защиты реле на 24В и меньше;

7 – реле включает все три ранее перечисленные элемента,

40 – это степень защищенности от влаги и пыли IР- 40…56..68;

УХЛ4 – модель для соответствующих климатических условий, данная для севера и средних широт. Буква «О» – указывает, что изделие адаптировано для тропиков.

РЭП26-004А526042-40УХЛ4 – данная аббревиатура указывает что промежуточное реле имеет 4 переключающих контакта с классом  А (по износостойкости), постоянного тока, контактное соединение с разъемами, провода крепятся пайкой, катушка 24 В, конструкция имеет ручной манипулятор. Класс защиты IР – 40 для северных и средних широт.

Совет №1. Некоторые пренебрегают степенью защиты изделия, реле имеют тонкие контакты и чувствительны к пыли и влажности. Поэтому степень защиты обязательно надо учитывать особенно на объектах с повышенной влажностью, запыленностью. На взрывоопасных участках рекомендуется применять полупроводниковые изделия, которые не искрят в момент коммутации.

Не смотря на различные конструкции и технические характеристики, все промежуточные реле имеют основные общие параметры, по которым определяется соответствие функциональному назначению.

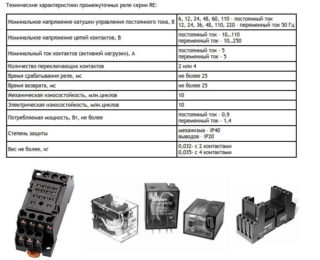

Основные технические параметры промежуточных реле

Все реле, в том числе и промежуточные, оцениваются по следующим параметрам:

• Величина коммутируемого напряжения;
• Номинальное значение тока на коммутационных контактах;
• Минимальный ток коммутации;
• Допустимый кратковременный ток через контакты коммутации;
• Интервал величины напряжения на катушке электромагнита;
• Потребляемая мощность катушкой включения;
• Время замыкания;
• Время размыкания контактов;
• Износостойкость контактов оценивается количеством срабатывания реле;
• Предельно допустимая мощность нагрузки, которая подключается через контакты реле.

Это общие параметры технических характеристик, в зависимости от конструкций и назначения могут быть дополнительные. Рассмотрим конкретные технические характеристики на примере РЭП – 26 различных модификаций.

Подключение промежуточного реле в схемы с нагрузкой различного назначения

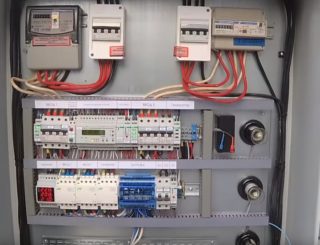

Большая часть моделей промежуточных реле адаптированы к стандартным условиям монтажа, на плоскую поверхность или на дин-рейку в распределительном шкафу. После установки реле можно подключать в электрическую схему системы:

• В первую очередь проверяется работоспособность реле, для этого подключают контакты катушки ( 13 и 14) к источнику питания, при этом слышен характерный щелчок переключения контактов.

При подаче напряжения 220, 24 или 12в контакты 9 – 10 – 11 – 12 замкнутся на соответствующие пары 5 – 6 – 7 – 8.

• Нейтральный провод напрямую подключен к одному из контактов катушки;
• Фаза подключается через нормально замкнутую кнопку «Стоп», работающую на размыкание цепи;
• Последовательно кнопки «Стоп» включается кнопка пуск, разомкнутая в нормальном состоянии и работающая на замыкание цепи;
• Второй контакт кнопки пуск подключается к фазе;
• Фазы подключаются к нормально разомкнутым контактам;
• Нагрузка к нормально замкнутым контактам;
• Один из контактов выхода к нагрузки подключается между кнопкой пуск и стоп, после пуска схема обеспечит постоянную подачу напряжения на катушку, контакты будут замкнуты. Отключение реле и нагрузки произойдет при разрыве цепи кнопкой «Стоп».

В качестве нагрузки могут быть самые разные электромеханические элементы, для подключения нагрузки большой мощности промежуточные реле управляют работой магнитного пускателя с контактами способными пропускать большие токи. Промежуточные реле может управляться датчиками, освещенности, терморегулятором или датчиком движения в зависимости от функционального назначения схемы.

Принцип работы этой схемы аналогичен предыдущей. Только пуск осуществляется автоматически термостатом, питание подается на катушку магнитного пускателя, после чего подключаются обогревательные элементы.

Спрос потребителей на реле различных производителей

Производителей реле большое количество, среди отечественных часто используется продукция ФГУП «НПП «СТАРТ» в Великом Новгороде, реле РЭП-26 004. РЭП-26 002, РЭП-26 003.

РП-21М, РП-21МН производятся на московском заводе МПО «Электротехника» и в Чебоксарах ООО «ПКФ Опытный завод энергооборудования» г.Чебоксары. Это продукция пользуется хорошим спросом и даже подделывается китайскими конкурентами.

Совет №2 При установке китайских моделей обязательно прозвоните контакты мультиметром или другими приборами, в исходном состоянии и после сработки реле. Бывает так, что контакты залипают, не замыкаются или не размыкаются.

Профессионалы рекомендуют использовать импортные модели от производителей

ABB, Schneider Finder, Siemens, Electric , Relрol.

Износостойкость контактов этих изделий намного выше, сбои в системе управления сложного оборудования могут привести к остановке производства и дорогостоящему ремонту. Поэтому рациональнее использовать более дорогие реле, но надежные.

Ошибки при монтаже и эксплуатации

• Одной из распространенных ошибок считается не правильный выбор технических параметров промежуточных реле. Внимательно смотрите в каких сетях используется реле, постоянного или переменного тока, какое напряжение или ток необходимо подать на управляющую катушку.
• Обязательно учитывайте допустимые токовые нагрузки на коммутационные контакты, особенно когда реле включается напрямую для питания приборов большой мощности.
• Старайтесь использовать реле с необходимым количеством контактов, модели с большим количеством потребляют больше электроэнергии на электромагнитной катушке.

Часто задаваемые вопросы

1. Можно поставить реле для управления уличным освещением, чтобы от датчик на движение одна группа осветительных приборов включалась, а другая отключалась?

Конечно можно, подробное описание такой схемы требует детального рассмотрения, но одно можно сказать точно, потребуется использовать реле с группой контактов для переключения.

2. Можно использовать реле с большим количеством контактов для включения нескольких нагрузок без магнитного пускателя?

Магнитный пускатель в электромагнитном реле однозначно присутствует, если не использовать дополнительный пускатель с контактами большой мощности, которым управляет промежуточное реле. То это можно при условии, что контакты реле длительное время смогут выдерживать ток нагрузки.

Оцените качество статьи:

Устройство, схема и подключение промежуточного реле

Здравствуйте, уважаемые читатели сайта sesaga.ru. Промежуточные электромагнитные реле применяются во многих электронных и электрических схемах и предназначены для коммутации электрических цепей. Они используются для усиления и преобразования электрических сигналов; запоминания информации и программирования; распределения электрической энергии и управления работой отдельных элементов, устройств и блоков аппаратуры; сопряжения элементов и устройств радиоэлектронной аппаратуры, работающих на различных уровнях напряжений и принципах действия; в схемах сигнализации, автоматики, защиты и т.п.

Промежуточное электромагнитное реле представляет собой электромеханическое устройство, которое может коммутировать электрические цепи, а также управлять другим электрическим устройством. Электромагнитные реле делятся на реле постоянного и переменного тока.

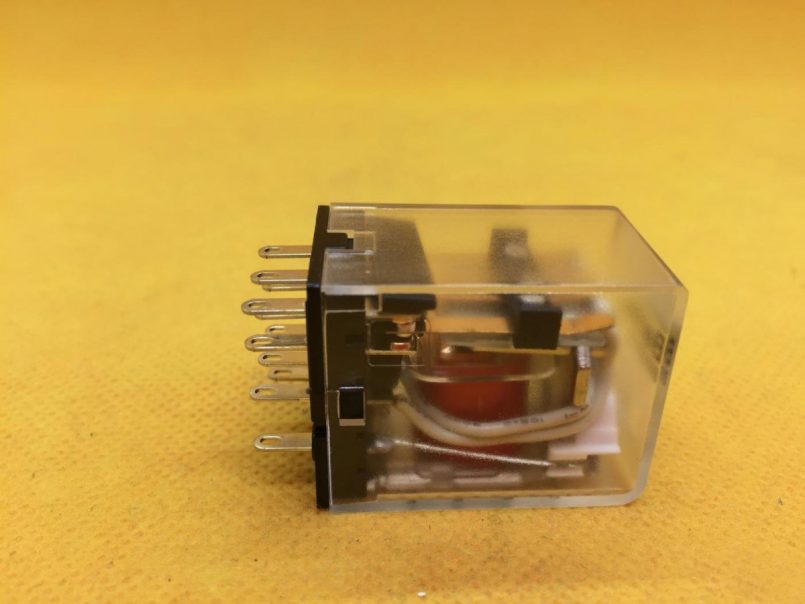

Работа электромагнитного реле основана на взаимодействии магнитного потока обмотки и подвижного стального якоря, который намагничивается этим потоком. На рисунке показан внешний вид промежуточного реле типа РП-21.

1. Устройство реле.

Реле представляет собой катушку, обмотка которой содержит большое количество витков медного изолированного провода. Внутри катушки находится металлический стержень (сердечник), закрепленный на Г-образной пластине, называемой ярмом. Катушка и сердечник образуют электромагнит, а сердечник, ярмо и якорь образуют магнитопровод реле.

Над сердечником и катушкой расположен якорь, выполненный в виде пластины из металла и удерживаемый при помощи возвратной пружины. На якоре жестко закреплены подвижные контакты, напротив которых расположены соответствующие пары неподвижных контактов. Контакты реле предназначены для замыкания и размыкания электрической цепи.

2. Как работает реле.

В исходном состоянии, пока на обмотку реле не подано напряжение, якорь под воздействием возвратной пружины находится на некотором расстоянии от сердечника.

При подаче напряжения в обмотке реле сразу начинает течь ток и его магнитное поле намагничивает сердечник, который преодолевая усилие возвратной пружины, притягивает якорь. В этот момент контакты, закрепленные на якоре, перемещаясь, замыкаются или размыкаются с неподвижными контактами.

После отключения напряжения ток в обмотке исчезает, сердечник размагничивается, и пружина возвращает якорь и контакты реле в исходное положение.

3. Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.

4. Электрическая схема реле.

На принципиальных схемах катушка электромагнитного реле изображается прямоугольником и буквой «К» с цифрой порядкового номера реле в схеме. Контакты реле обозначаются этой же буквой, но с двумя цифрами, разделенными точкой: первая цифра указывает на порядковый номер реле, а вторая на порядковый номер контактной группы этого реле. Если же на схеме контакты реле расположены рядом с катушкой, то их соединяют штриховой линией.

Запомните. На схемах контакты реле изображают в состоянии, когда на него напряжение еще не подано.

Электрическую схему и нумерацию выводов реле производитель указывает на крышке, закрывающей рабочую часть реле.

На рисунке видно, что выводы катушки обозначены цифрами 10 и 11, и что реле имеет три группы контактов:
7 — 1 — 4
8 — 2 — 5
9 — 3 — 6

Здесь же под электрической схемой указаны электрические параметры контактов, показывающие, какой максимальный ток они могут пропустить (коммутировать) через себя.

Контакты данного реле коммутируют переменный ток не более 5 А при напряжении 230 В, и постоянный ток не более 5 А при напряжении 24 В. Если же через контакты пропускать ток больше указанного, то они очень скоро выйдут из строя.

На некоторых типах реле производитель дополнительно нумерует выводы со стороны присоединений, что очень удобно.

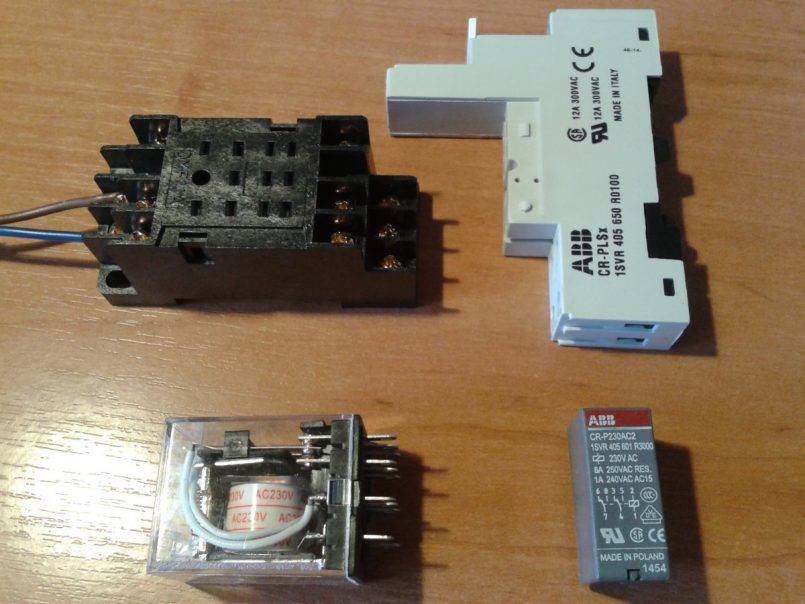

Для удобства эксплуатации, замены и монтажа реле применяют специальные колодки, которые устанавливаются на стандартную DIN-рейку. В колодках предусмотрены отверстия для контактов реле и винтовые контакты для подключения внешних проводников. Винтовые контакты имеют нумерацию контактов, которая соответствует нумерации контактов реле.

Также на катушках реле указывают род тока и рабочее напряжение обмотки реле.

На этом пока закончим, а во второй части рассмотрим основные параметры и подключение электромагнитных реле, где на примерах простых схем разберем работу реле.

До встречи на страницах сайта.
Удачи!

Литература:

1. И. Г. Игловский, Г. В. Владимиров – «Справочник по электромагнитным реле», Л., Энергия, 1975 г.
2. М. Т. Левченко, П. Д. Черняев – «Промежуточные и указательные реле в устройствах релейной защиты и автоматики», Энергия, Москва, 1968, (Б-ка электромонтера, вып. 255).
3. В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.
