Реле приоритета. Виды и работа. Применение и свойства

Реле приоритета — управляющее включением потребителей тока, является прибором, контролирующим общий ток сети питания, и реагирующим на чрезмерное увеличение нагрузки, выключением менее необходимых потребителей. Так решается проблема сверхнормативной нагруженности питающей сети.

Часто встречается ситуация, когда человек включает пылесос в то время, когда работает стиральная машина или другой мощный потребитель. Свет может внезапно выключиться. Этот казус возникает из-за превышения допустимой нагрузки на электросеть. Выйти из этого положения можно, отключив все потребители, и включив в щитке на лестничной площадке автоматический выключатель, который вырубился.

Для предотвращения таких неполадок при перегрузке электросети рекомендуют монтировать в доме реле приоритета. Этот прибор проводит через себя несколько сетей: приоритетные и неприоритетные.

Виды реле

Различают несколько разновидностей таких реле:

  • 1-фазные.
  • 3-фазные.
  • Одноканальные.
  • Многоканальные.

Многоканальный вариант исполнения может функционировать вместе с разными линиями. По функциональным реакциям реле приоритета разделены на виды:

  • Верхнего порога.
  • Нижнего порога.

Реле максимального порога среагирует на повышение тока, соединяется по последовательной схеме. Устройство, работающее на срабатывание по минимальному значению напряжения, включается в сеть параллельно. Существуют реле, которые выполнены для различных уровней срабатывания, с возможностью регулировки уровней для разных нагрузок. Если нагрузки в сети имеют значительную мощность, то реле используется совместно с трансформатором тока.

Применение реле

Линия питания, которая считается самой необходимой, должна быть постоянно подключенной. Неприоритетные линии – это те, которые можно отключить в случае перегрузки сети. В итоге, освещение при перегрузке полностью не отключится, произойдет выключение тех потребителей, которые находятся на неприоритетной линии. В качестве примера: существует реле управления, дающее возможность запитать три линии. На линию приоритета можно отнести сигнализацию квартиры и ее освещение. Две остальные линии будут охватывать сети розеток и наружное освещение.

При применении реле приоритета, когда восстановится обычный режим сети, неприоритетные линии включатся автоматически.

Если перегрузка возникла из-за одновременного запуска нескольких бытовых приборов, то можно отключить лишь одно из них, тогда произойдет восстановление питания электричеством.

Системы автоматического регулирования давно применяются в быту и промышленности. В нашей жизни они нашли свое почетное место, так как, применяя электрооборудование модулями, мы получаем много преимуществ. Наиболее важным достоинством стало создание должного удобства и комфортного использования потребителей тока.

Основные свойства

Назначение. Устройства служат для выключения из сети неприоритетных цепей во время работы сети питания с превышением номинального тока потребления. Также реле применяется для защиты от короткого замыкания.

Принцип действия реле. На передней панели прибора с помощью потенциометра выставляется значение тока для приоритетной цепи. При превышении этого значения отключатся неприоритетные потребители. Впоследствии, при понижении значения тока потребления, неприоритетная цепь снова будет подключена к питанию.

Сфера применения. Прибор используют, когда работа всех электроприборов одновременно перегружает сеть питания. Общая нагрузка разделяется на группы: приоритетные потребители, которые ни в коем случае не должны отключаться, и неприоритетные, которые можно отключить без серьезных последствий. Ток выключения реле неприоритетной цепи регулируют так, чтобы не было перегрузки сети питания.

Как работает реле

На общую линию подключается трансформатор тока, после которого включаются потребители. В первую очередь идут нагрузки приоритетные, это потребители, которые нельзя отключать никогда, у них наивысший приоритет.

Далее по схеме идет само реле потребителей. Через него подсоединены группы нагрузок, считающихся неприоритетными. Это те группы нагрузок, которые отключатся в определенной последовательности по возрастанию степени приоритета групп, если ток в сети будет превышен.

Сигнал, поступающий от датчика тока, идет на обработку компаратором, встроенным в модуль. Компаратор сравнивает поступивший сигнал с основным напряжением, заданным настройками. Реле определяет, когда сработает компаратор, в какой момент отключатся нагрузки низкого приоритета. В результате ток в сети снизится.

Через определенное время реле сделает попытку повторного включения в сеть неприоритетные потребители.

Многоканальные реле могут работать с несколькими линиями с низким приоритетом. Эти линии отключаются последовательно, от более низкого приоритета, а включаются в обратной последовательности. При использовании таких приборов можно пользоваться оборудованием, не тратясь на вспомогательную мощность сети. Это дает значительную экономию, особенно в масштабах промышленных предприятий.

В примере с квартирой. На входе подключен автоматический выключатель 25 ампер, далее счетчик, и еще несколько автоматов. Подключены бытовые приборы разной мощности и видов.

Если нужно включить сразу все, то отключится входной автомат в щите, освещение в квартире погаснет, остальные потребители также прекратят работу. Вступит в действие тепловая блокировка, автомат выключит всю квартиру. Необходимо будет разбираться в причине перегрузки, и снова включать автомат.

А если использовать наше реле, то такой проблемы не будет. Можно сделать приоритетными те нагрузки, которые нам нужны, и наоборот, неприоритетными те потребители, которые малозначительны для нас.

Реле приоритета ограничит ток сети безболезненно для нас, не допустит общего выключения питающей сети. В схемах защиты также применяют подобные устройства для предотвращения аварийных ситуаций на предприятиях, где имеется много различного электрооборудования, и где нельзя допускать короткие замыкания, а также перегрузки.

Чем отличается реле приоритета от оптимизатора сети

Чтобы установить реле в имеющуюся сеть, нужно проделать значительный объем работ, модернизировать проводку, щит. Для этого нужен квалифицированный специалист, который должен сделать точный расчет всей схемы нагрузок. Чтобы проложить отдельные линии проводов от розеток к щиту с разными потребителями, потребуется ремонт помещения и т. д. К тому же, такие устройства нельзя установить к обычной проводке, где нет отдельных линий до розеток.

Эта задача стала проще, после того, как разработали новое устройство, которое называется оптимизатор нагрузки на сеть. Оптимизатор электрической сети недавно стал новым видом устройства, отключающим неприоритетные потребители, служащим для применения в быту.

Принцип его работы состоит в перераспределении мощности приборов по их приоритету. Устройство выключает неприоритетный потребитель на время действия приоритетного, и наоборот, включает неприоритетное оборудование на момент паузы приоритетного потребителя.

Особенностью действия устройства оптимизации стало то, что в любое время работает только один из двух видов потребителя. Оптимизатор отличается от ранее описанного устройства тем, что предотвращает перегрузку сети, и никогда ее не допустит.

Такое устройство сконструировано для простого применения. Оно не монтируется в щите. Состоит из двух адаптеров для розетки, с вилкой и розеточным гнездом. Один из них для нагрузки с большим приоритетом, а другой для неприоритетного потребителя. Между ними осуществляется связь по радиоволне. Устройства вставляются в простые розетки, работают сразу, не требуют настроечных операций. При эксплуатации также не нужны никакие настройки.

Для функционирования оптимизатора не нужна раздельная линия проводки или управляющая шина, так как чтобы передать сигнал, применен канал на радиоволнах с цифровой кодировкой и постоянным контролем выхода команд.

Инновационное устройство заслуживает с каждым днем популярность все выше, у электриков и владельцев домов. Оно помогает выходить из сложных ситуаций, в которых превышен лимит допустимой мощности. На садовых участках прибор также пользуется спросом, там существуют проблемы недостачи электроэнергии.

Эти два автоматических прибора сходны по результатам действия, но имеют свои отличия.

Похожие темы:

Ограничитель нагрузки. Реле приоритета

Реле приоритета или реле управления нагрузкой — устройство, осуществляющее контроль общего тока в питающей электросети и реагирующее на превышение допустимой нагрузки путём отключения менее важных источников нагрузки. Таким образом, снимается сверхнормативная нагрузка на электросеть.

Схема подключения реле приоритета.

Схемотехнически это выглядит так, что есть приоритетная и не приоритетная линии подключения (через разные вводы, клеммы). Соответственно, ряд приборов, которые не должны быть отключены, подводятся на приоритетную линию, и наоборот. Команда на отключение распространяется на все источники нагрузки не приоритетной линии, после чего их дальнейшее несанкционированное включение становится невозможным. При этом, наиболее чувствительные к аварийным отключениям приборы, должны быть подключены к приоритетной линии.

Принцип действия реле тока приоритетного.

Датчик прибора воспринимает сигнал, оттуда он передаётся далее на компаратор, где производится сравнение поступившего сигнала с опорным напряжением. В настройках прибора заранее задаётся опорное напряжение, определяющее порог срабатывания реле на схему приоритетных отключений, производимых компаратором.

В реле управления нагрузкой есть функция «возврата». После «вынужденного» отключения, спустя какое–то время (например, 5 минут), устройство попробует опять подключить источники нагрузки, контролируя при этом допустимые параметры тока в электросети.

Виды реле приоритета.

1. Однофазные и трёхфазные.

2. Одноканальные и многоканальные.

Многоканальные реле могут работать одновременно с несколькими приоритетными линиями. В этой связи можно добавить, что есть

два вида реле приоритета, которые разделяют по функциям их реагирования на верхний и нижний пороги срабатывания. Так токовое реле будет реагировать на завышение тока в сети (верхний порог), подключается последовательно. И реле минимального напряжения, которое будет реагировать на занижение тока в сети, подключается параллельно. Есть РП, рассчитанные на разный по уровню ток, с функцией регулирования промежуточных уровневых позиций для разных степеней нагрузок. Например, реле управления напряжением на 16А с диапазоном регулирования от 2А до 15А и РУН на 30А, с диапазоном регулирования от 4А до 30А. В случае очень больших нагрузок (преимущественно встречающихся на производстве), употребляют приоритетные реле в паре с трансформатором тока.

Что даёт нам применение реле приоритета?

Первое, предотвращается общее отключение потребителя, в случае превышения допустимого уровня тока в сети. Второе, предотвращается повреждение электропроводки и самих электроприборов. Третье, более важные источники нагрузки останутся включенными, менее важные отключатся.

Стандартная ситуация (пример).

Если суммированная потребляемая мощность источников нагрузки в нашей квартире может превысить стандартные 25А, то можно установить дополнительно реле приоритета на 16А и вывести на него менее важные электроприборы (на отдельные розетки). В этом случае, во время перегрузки, реле сделает своё дело, — и отключит необходимое количество подконтрольных ему электроприборов.

Реле приоритета в промышленной сфере.

Если взять во внимание мощности, которые задействованы на производстве в промышленности, то нельзя себе даже представить, чтобы там можно было обойтись без реле управления нагрузкой. Наряду с другими приборами, не допускающими ни перегрузок, ни коротких замыканий, реле приоритета включено в общую схему релейной защиты.

Реле приоритета для управления нагрузкой: принцип работы, схема

На любых объектах, как промышленного, так и гражданского назначения, существуют потребители энергии, для которых важно бесперебойное электроснабжение. Наряду с этим существуют электроприборы, временное отключение которых не имеет существенного значения. Реле приоритета нагрузки (РПН) является именно тем прибором, который в случае перегрузки электросети «выбирает» каких потребителей следует исключить, а каким сохранить поставку электричества.

Реле приоритета ABB LS1/2:

Для чего нужно реле приоритета

Быт современного человека окружён множеством электроприборов. Это стиральные машины, бойлеры, кондиционеры, телевизоры и другая бытовая радиотехника. В одной только кухне можно встретить электроплиту, микроволновую печь, гриль, тостер, электрочайник и прочие приборы.

В старом жилом фонде с проводкой прошлого века, ввод электроснабжения в каждую квартиру осуществляется через электросчётчик и единый автоматический выключатель. Предохранитель этого автомата, как правило, выдерживает ток силой в 25 А. Если подключать к электросети одновременно множество электроустройств, то защита будет выключать ток. Хозяевам жилья придётся постоянно выходить на площадку к этажному щиту и возвращать автомат в рабочий режим, поскольку будет срабатывать его тепловая защита от перегрузки.

Чтобы избежать частых перебоев энергоснабжения, на вводе в систему электросети квартиры, помимо других стандартных средств защиты, встраивают дополнительное устройство — реле выбора приоритетного направления.

Сфера применения

РПН необходимо для комфортной эксплуатации всех электрических потребителей, подключённых к одному вводу сети электроснабжения с ограниченным лимитом мощности. Это касается многоквартирных домов, особняков старой застройки и жилья. Особенно эта проблема актуальна для поселковых электрических сетей, удалённых от централизованных источников электроэнергии.

Часто региональные сети имеют ограниченные возможности. При высоком энергопотреблении напряжение катастрофически падает и увеличивается вероятность срабатывания вводного автомата. В те времена, когда прибор ещё не был изобретён, жильцам приходилось самим решать, что следует вручную отключать для функционирования нужных электроприборов. РПН решило эту проблему. Установка такого реле целесообразна при частых выключениях вводного автоматического включателя.

Неожиданное прекращение электроснабжения может создавать неприятные, порой даже опасные ситуации.

Реле приоритета незаменимо на тех предприятиях, руководители которых стремятся к максимальной экономии электроэнергии при условии сохранения существующей мощности сети. Так, например, если на определённую группу потребителей введён жёсткий лимит мощности, то прибор в критических ситуациях будет отключать именно её.

Принцип работы

К РПН подключают автоматы — устройства защиты отключения (УЗО). УЗО включают в себя цепи питания однотипных потребителей. Например, один блок отвечает за все розетки, другой контролирует включение приборов освещения, на третьем «висит» бойлер и так далее.

В зимнее время года в жилище обычно постоянно включён котёл отопления, а остальные группы потребителей эксплуатируются по мере надобности. При наступлении пиковой ситуации, связанной с резкой перегрузкой всей электросети, РПН оставляет приоритет питания за бойлером, временно выключая остальных потребителей.

Тем самым удаётся избежать понижения температуры в помещении. Хозяева жилища могут сами выбирать, что необходимо в первую очередь защитить от неожиданных перебоев электроснабжения.

Раскалибровка РПН:

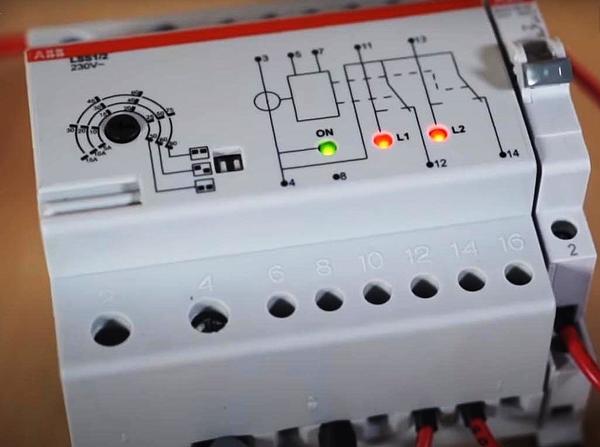

Понять, как работает РПН, можно на примере модели LSS1/2 фирмы ABB. При возникновении перегрузки реле срабатывает моментально. Для его эффективного использования понадобится установка 3 групп розеток, подключённых к разным выходам реле. К первой группе присоединяются приоритетные электроприборы, они никогда не будут отключены. Вторая розеточная линия будет питать электроустройства, которые допускают кратковременную остановку их работы. Третья группа розеток обеспечивает питанием те установки, которыми пользуются время от времени.

В зависимости от превышения норматива силы тока, автомат отключает линии по степени их важности. Время попытки повторного включения нагрузок составляет примерно 4-7 минут. Этого достаточно для того, чтобы УЗО смогли остыть.

Устройство прибора

РПН по своей ширине занимает на DIN-рейке место 5-ти УЗО. На фасаде прибора можно увидеть своеобразный рисунок, напоминающий стилизованную паутину. Это примитивное изображение схемы подключения прибора. Рядом нарисована более понятная раскладка подсоединения одной приоритетной линии и двух неприоритетных направлений. Ниже дана развёрнутая электрическая схема построения защиты от перегрузок в сети жилища.

Развёрнутая схема подключения РПН:

В реле приоритетных нагрузок встроен измеритель силы тока (трансформатор + исполнительный выключатель), который регулирует коммутацию контактов неприоритетных направлений при превышении порогового лимита нагрузки. Он, как правило, имеет стандартную величину — 16 А. Обслуживает работу реле довольно большое количество радиодеталей на нескольких платах, что видно на двух нижних фото.

Внутреннее устройство РПН:

Задняя плата ABB LSS1/2:

С 2020 года швейцарская компания АББ (в России работают 4 филиала) начала выпуск новых реле выбора приоритета ABB LSR. Новый прибор рассчитан на ток прямого включения 32 А и максимальную мощность 7 кВт. Специалисты компании посчитали востребованным реле, которое будет определять неприоритет на вводах с током 16, 20, 25 и 32 А.

РПН ABB LSR:

С помощью дисплея и клавиш управления, реле настраивают через меню, управляя контакторами. Выходные контакты привязаны напрямую с источником питания. Ими можно коммутировать любые линии нагрузок. Сила тока в цифровом выражении отображается на экране в любом участке электросети жилища.

Ограниченный лимит мощности тока по причине малого сечения проводов в скрытой электропроводке, соображений экономии расхода электроэнергии или ограничений местной электрокомпании, доставляет немало неудобств её клиентам. В любом случае установка реле выбора приоритета значительно повысит комфорт проживания в квартире или доме, и предотвратит неожиданные отключения всех электроприборов одновременно.

Видео по теме

Реле приоритета.

Автоматическое управление нагрузкой

Приветствую вас, постоянные читатели и гости сайта elektrik-sam.info!

В этой статье мы подробно рассмотрим назначение и схему реле приоритета, называемое также реле управления нагрузкой или ограничитель мощности.

Сегодня наша жизнь не мыслима без огромного количества различных бытовых приборов. Эти помощники плотно вошли в нашу жизнь и помогают нам решать наши повседневные дела. Стиральные машины, бойлеры, кондиционеры, варочные поверхности, электродуховки, микроволновки, аудио- и видеотехника, многие другие приборы — без них трудно себе представить современную квартиру.

Но вместе с удобством и комфортом они значительно увеличивают нагрузку на нашу бытовую электрическую сеть. Если у вас современная квартира, построенная с учетом новых требований к энергопотреблению, то скорее всего вы не ощущаете никакого дискомфорта. Вы просто пользуетесь благами современного прогресса, получаете удовольствие и ни о чем не задумываетесь.

А как быть тем, кто живет в старом жилом фонде, где проводка проложена еще в советское время, по старым нормам, когда основными потребителями были телевизор, утюг, настольная лампа и несколько лампочек освещения? Ведь в большинстве таких квартир мощность на квартиру ограничивается вводным автоматическим выключателем в 25А. И если подключать несколько мощных современных электроприборов одновременно, то он просто будет постоянно «выбивать», придется постоянно выбегать на лестничную площадку к этажному электрощиту и включать этот отключившийся автомат.

Давайте рассмотрим типичную схему электропроводки такой квартиры.

На вводе устанавливается вводной автоматический выключатель на 25А, ограничивающий подводимую к квартире мощность, после него счетчик электрической энергии, а далее — групповые автоматические выключатели.

Предположим, что мы сделали ремонт и полностью заменили в квартире электропроводку на новую, разделили на насколько групп, мощные стационарные потребители подключили через отдельные линии. Бойлер нам греет воду, кондиционеры в комнатах создают комфортный микроклимат, стиральная машина стирает белье, для кухонной техники у нас отдельная группа, розетки комнат вынесены на отдельный автомат, освещение выполнено отдельной группой. Все по современному и практично!

При этом, если мы включим стирку, бойлер нам будет греть воду, кондиционер охлаждать комнату, а мы вечером при включенной люстре лежа на диване будем смотреть телевизор, то через некоторое время «выбьет» вводной автомат в этажном электрощите, в квартире станет темно и почти все блага цивилизации окажутся недоступными. Я уже подробно рассматривал похожую ситуацию в статье номиналы групповых автоматов превышают номинал вводного.

В результате перегрузки сработает тепловая защита автоматического выключателя и он сработает, ограничивая потребляемую мощность. Это типичный случай, поскольку входная мощность на квартиру ограничена и одновременное подключение мощных потребителей будет приводить к постоянному срабатыванию тепловой защиты.

Для того, чтобы как-то справиться с этой ситуацией, придется контролировать количество одновременно подключенных приборов, контролировать их и мощность, и не включать одновременно несколько мощных потребителей.

Для того, чтобы справиться с этой ситуацией и не замарачиваться, что и какой мощности у нас одновременно подключено и были созданы специальные реле управления нагрузкой — реле приоритета (их еще называют ограничители мощности).

Далее мы рассмотрим схему подключения ограничителя мощности на примере реле управления нагрузкой ABB LSS1/2. Реле предназначено для установки на DIN-рейку и при установке занимает 5 модулей. Подключается такое реле после вводного автомата перед нагрузкой и имеет две не приоритетные группы. Реле постоянно отслеживает протекающий через него ток (и соответственно потребляемую нагрузкой мощность), и если потребляемый ток превышает установленное значение, реле отключает первую не приоритетную группу, если этого оказалось недостаточно, тогда отключается вторая не приоритетная группа. Остаются подключенной только нагрузка, объединенная в не отключаемую группу.

Уставка, при которой происходит отключение не приоритетной группы, устанавливается с помощью переключателей на передней панели слева.

Внутри реле приоритета содержит трансформатор тока, который измеряет, протекающий через него суммарный ток всех потребителей, подключенных к домашней электропроводке.

В случае превышения порогового значения, срабатывает первый контакт, отключающий первую не приоритетную нагрузку. При этом загорается красный светодиод L1, который указывает на то, что отключена первая не приоритетная группа.

Если при этом суммарный ток нагрузки не уменьшился ниже порогового значения, срабатывает второй контакт и отключается вторая не приоритетная группа. Индикация осуществляется свечением красного светодиода L2.

Приблизительно каждые 5 минут происходит попытка повторного подключения. Если ток в цепи уменьшился, то подключается вначале вторая не приоритетная группа, и если ток не превышает уставку — подключается первая не приоритетная группа.

Контакты реле приоритета рассчитаны на максимальный ток 16А, поэтому для управления не приоритетными группами применяются контакторы. Питание на обмотки контакторов подается через контакты реле приоритета, а силовые контакты контакторов управляют подключением не приоритетных групп к питающей электрической сети.

В рассматриваемом примере электропроводка разделена на одну не отключаемую группу (стиральная машина, розетки комнат и освещение) и две не приоритетные группы, отключаемые с помощью реле.

Подробно назначение, схему подключения и принцип работы реле управления нагрузкой смотрите в видео:

Реле приоритета. Автоматическое управление нагрузкой

Рекомендую материалы по теме:

Реле контроля напряжения. Защита от скачков напряжения.

Стабилизатор или реле напряжения — что выбрать?

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

УЗО — стратегия выбора.

Автоматические выключатели — стратегия выбора.

Автоматические выключатели — конструкция и принцип работы.

Расчет сечения кабеля.

Как рассчитать номинальный ток автоматического выключателя?

Устройство УЗО и принцип действия.

Как выбрать УЗО.

однофазное и трехфазное, назначение и конструкция

На чтение 6 мин Просмотров 190 Опубликовано Обновлено

Реле приоритета – это электротехническое устройство небольших размеров, основная задача которого заключается в управлении включения электроприборов. Кратко его называют РПН. Способно реагировать на повышение или понижение нагрузки отключением, а также контролирует общий ток питающей сети. Использование подобной конструкции позволяет избавиться от проблемы сверхнормативных нагрузок электропроводки.

Виды реле

Однофазное реле приоритета нагрузок

Реле приоритета пользуется большой популярностью в загородных и частных домах, а также многоквартирных сооружениях, промышленных предприятиях. Суть работы заключается в разделении электрической сети на приоритетные магистрали и менее важные.

Существует несколько видов реле приоритета нагрузок:

  • одно- и трехфазные;
  • одно- и многоканальные.

Трехфазные конструкции способны выполнять и функции приоритета фаз, распределяя равномерно нагрузку по однофазным каналам. Такой подход позволяет предупредить полное обесточивание всего объекта.

Многоканальные реле нагрузки используются вместе с разными видами линий.

По функциональным возможностям оборудование делится на следующие разновидности:

  • нижнего порога;
  • верхнего порога.

Последние срабатывают при повышении силы тока, подключаются согласно схеме последовательного соединения. Прибор, который срабатывает на минимальный порог напряжения, подключается по параллельной схеме.

Выпускаются модификации, которые предназначены для разных уровней включения. Есть возможность регулировать устройство для разных нагрузок. В сетях с большими нагрузками их рекомендуется использовать в паре с трансформатором тока.

Технические характеристики и конструктивные особенности

Конструкция реле

Реле отключения неприоритетной нагрузки оснащено встроенным измерителем тока, а также исполнительным элементом, который коммутирует контакты при достижении заданных параметров с заданной временной выдержкой. Измерительный элемент способен отслеживать силу тока в определенном интервале.

Максимальной силе тока, коммутируемого встроенными контактами, как правило, свойственно стандартное значение, равное 16 А. Для коммутации больших токов используют контакторы – магнитные пускатели. В подобных случаях реле приоритета только подает управляющий импульс на него.

Для управления большими токами существуют отдельные типы аппаратов, которые позволяют подключить наружные трансформаторы тока.

Область применения

РПН в щитке

Индуктивное реле нагрузки используется, когда появляется необходимость настроить электрическую сеть с лимитами потребляемых объемов энергии. Подобные ситуации встречаются, когда пользователей больше, чем может обеспечить данная сеть, а изменить ее технические и конструктивные характеристики не представляется возможным.

Это миниатюрное электротехническое устройство обеспечивает бесперебойную работоспособность и безопасную эксплуатацию большого количества электрических приборов, сохраняя при этом целостность сетевой конструкции. Если требуется использовать, например, мощный прибор, не приоритетные требуется отключать вручную или же изменять характеристики эксплуатируемой электрической цепи.

Такой подход в работе активно используется в быту и всех отраслях промышленности.

Принцип работы и установки РПН

К общей линии, прежде всего, подключается трансформатор тока, а уже после потребители. В схему в первой очереди ставятся нагрузки, которые имеют приоритетное значение и не должны отключаться.

Далее в схему добавляется реле потребителей, с помощью которого коммутируются неприоритетные группы нагрузок. При превышении нагрузки в электросети они начнут постепенно отключаться в установленной человеком последовательности по степени важности.

Реле приоритета в системе электроснабжения квартиры

От измерителя тока поступает сигнал на встроенный в модуль компаратор. Его основная задача – соотнести полученный сигнал с установленными человеком настройками. Реле определяет момент срабатывания компаратора, а также время отключения электрических приборов с малым приоритетом. Такой принцип работы способствует снижению силы тока в сети.

Обзор моделей

Высокая популярность данного вида оборудования привело к тому, что его начинают изготавливать все больше производителей. Выбрать прибор, сочетающий в себе доступную стоимость и хорошее качество, довольно трудно.

В таблице приведены хорошо зарекомендовавшие себя модели.

ПроизводительТехнические характеристикиПриблизительная стоимость в рублях
F&F (Польша)Устанавливаемый диапазон тока от 5 до 90 А.

Интервал регулировки тока отключения низкоприоритетной цепи колеблется в пределах 2-15 А.

2000
Legrand 0 038 11Оснащено устройство 5 модулями.

Суммарная сила тока подключенных потребителей 90 А.

Порог отключения составляет 15, 20, 25, 30, 40, 50, 60 (А).

1800
Z–LAR/8Частота коммутаций не более 3 600/60 минут.

Номинальное напряжение 250В.

Ток включения более 3 А.

Ток отключения менее 1,8 А.

1750

Также рекомендуется обратить внимание на продукцию компаний ABB LSS, CDS Schneider Electric.

Недостатки использования РПН

Невзирая на довольно обширный список преимущественных особенностей, РПН имеет и недостатки:

  • Отсутствует возможность установить реле приоритета на обыкновенной проводке, схема которой не оснащена обособленными линиями к розеткам.
  • Для монтажа прибора в уже имеющуюся сеть необходимо выполнить много работ, которые связаны с модернизацией проводки.

Для проведения обособленных линий проводки от распределительного щитка потребуется штробить стены, поэтому ремонта во всем помещении не избежать. Такой подход требует немалых финансовых затрат, времени и сил.

Типичные ошибки при подключении

Ошибкой, приводящей к серьезным последствиям, относится подключение нагрузок напрямую к РПН (при максимальной нагрузке устройства до 16А), а не через контакторы

Существует много сопроводительной документации, где приведены подробные схемы подключения РПН, но люди все равно допускают типичные ошибки. Чтобы предупредить их, нужно ознакомиться со следующей информацией:

  • Малоопытные специалисты или люди без опыта подают фазу на контакты реле приоритета. В действительности они предназначены для коммутации лампочек индикатора.
  • Прямое подключение нагрузок к РПН, не через контакторы. Максимальная нагрузка устройства не более 16 А. Причиной может стать невнимательность или недостаточное количество знаний, пренебрежение рекомендациями производителя оборудования.

Еще одна распространенная ошибка – неправильная группировка нагрузок от потребителей по степени их значимости. Если решение данного вопроса вызывает трудности, лучше обратиться за консультацией к профессионалам, которые помогут найти приоритетное оборудование дома или на производстве.

Аналоги реле приоритета

Умная розетка — Оптимизатор нагрузки на электросеть OEL-820

Для установки реле приоритета в уже имеющуюся электрическую сеть потребуется проделать немалый франт работ, например, модернизировать распределительный щит и саму проводку. Сделать это самостоятельно не всегда возможно, поскольку потребуется точно посчитать всю схему нагрузок.

Решение проблемы стало значительно проще после разработки нового, более усовершенствованного устройства, которое получило название – оптимизатор нагрузки на сеть. Принцип работы аналога заключается в перераспределении мощности электрических приборов по их приоритету. Конструктивные особенности просты, прибор предназначен для простой эксплуатации. Он не устанавливается в щите, состоит из двух адаптеров для розетки розеточного гнезда и вилки.

Реле приоритета нагрузки РПН-1М

   Устройство применяется  для перераспределения потребления электроэнергии в электрических системах с ограниченной максимальной мощностью , когда совместная работа всех потребителей приводит к перегрузке. В случае, когда происходит увеличение потребляемого тока — реле выключает неприоритетную нагрузку. В некоторых случаях нужно ограничить максимальный ток ( разрешенный потреблять отдельной электрической системой из общей электрической сети / из за экономии / из-за небольшого сечения подводящих проводов / из-за ограничения по мощности поставщиком электроэнергии ) . Прибор применяется для предотвращения выключения главного вводного автоматического выключателя. Похожая ситуация образуется при добавлении новых нагрузок без корректировки электрической схемы ( например, сечение проводов, автоматических выключателей и т.п.) — реле приоритета устанавливается в цепь питания неприоритетной нагрузки, которая будет выключаться при увеличении допустимой максимальной мощности ( прибор вычислит момент, когда суммарный ток электрической системы вернётся в установленный интервал и вновь включит неприоритетные нагрузки ).    Реле дает возможность увеличения числа нагрузок без корректировки установленной мощности, снизить потребляемую мощность и предотвратить проблемы , связанные с выключением вводного автоматического выключателя.    Кроме этого , можно использовать в схемах релейной защиты и противоаварийной автоматики как реле максимального тока , защищающего электрические машины, трансформаторы и др. электрооборудование при коротких замыканиях и перегрузках.


  • Перераспределение электроэнергии в электрических системах с ограниченной максимальной мощностью
  • Применение в качестве реле максимального тока
  • Определение тока ( при помощи встроенного трансформатора тока )
  • Питание от контролируемого тока ( нет необходимости в оперативном питании )
  • Настройка срабатывания по току от 10 до 100 % максимального тока
  • Изменяемая задержка срабатывания от 0,2 до 20 с




Характеристика РПН-1М-25 РПН-1М-40 РПН-1М-100
Питание от контролируемого тока
Частота I контролир, Гц 50
Интервал I контролир (по исполнениям) , А 2,5 — 25 4 — 40 10 — 100
Граница срабатывания от max величины тока, % 10 — 100
Погрешность измерения I (при 25 0С), % 10
Погрешность при изменении температуры, % -0,1…0,3
Погрешность установки срабатывания, % 15
Гистерезис, % 10
Задержка срабатывания реле,  t, с 0,2 — 20
Мах длительный I входной , А 250
Номинальное / max U коммутируемое, В 250 / 400
Мах I коммутируемый : АС250В 50Гц (АС1) DC30B (DC1), А 16
Мах I коммутируемый (<4c при скважности 10), А 30
Мах P коммутируемая : АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт 4000 / 480
Электрическая прочность (питание — контакты), В АС 2000 (50 Гц – 1 мин)
Механическая износостойкость, не меньше, циклов 10х106
Электрическая износостойкость, не меньше, циклов 100000
Число и вид контактов 1 переключающий
Степень защиты реле по корпусу/по клеммам  ( ГОСТ 14254-96 ) IP40 / IP20
Интервал t рабочих , 0С -25….+55
t хранения, 0С -40…+70
Помехоустойчивость от пучков импульсов (  согласно  ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 ( 2 кВ / 5 кГц)
Помехоустойчивость от перенапряжения (  согласно ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2 кВ А1-А2)
Климатическое исполнение и категория размещения ( ГОСТ 15150-69 ) УХЛ4
Степень загрязнения ( ГОСТ 9920-89 ) 2
Относительная влажность воздуха, % до 80 (при 250С)
Расположение в пространстве для корректной работы любое
График работы непрерывный
Ширина х Высота х Глубина , мм 18 х 93 х 62
Вес , кг 0,095 0,07 0,07

Диаграммы работы Схемы подключения

Включение для управления не приоритетной нагрузкой Включение 2-х реле для управления двумя не приоритетными нагрузками


Вариант защиты до IP40
     ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ ТУ 3425-003-31928807-2014

Реле приоритета нагрузки: назначение, характеристики, аналоги

В современном мире нельзя обойтись без бытовой техники. Она делает жизнь удобной и комфортной. Невозможно представить проживание без стиральных машин, кухонных электроплит, кондиционеров и других бытовых приборов. Вот тут мы познакомимся с реле приоритета нагрузки и поймем, когда оно может нам пригодится.

Совместно с удобством существенно возрастает нагрузка на электрическую линию. Если потребитель проживает в новостройке с новой более мощной проводкой, то ему не стоит ни о чем беспокоиться, такая проводка выдержит любую нагрузку. Если проживание предусмотрено в старом жилом фонде, то необходимо позаботиться о беспроблемном использовании бытовой техники.

Устройство реле приоритета нагрузки

Дело в том, что старая изношенная проводка не предусмотрена для мощного электрооборудования. И во время использования нескольких приборов одновременно будет происходить постоянное срабатывание автоматического выключателя. Для таких ситуаций предусмотрено приспособление – реле приоритета нагрузок.

Читайте также на сайте:

Назначение и конструкция реле приоритета нагрузки

Прибор предназначен для руководства группой нагрузок в электролинии с лимитированной мощностью, при коей невозможно включить одновременно несколько электроприборов. Он способен выступить в роли прибора ограничения мощности.

В этих двух ситуациях устройство обеспечит работоспособность наиболее важных электрических приборов, при этом автоматический выключатель не сработает.

Реле снабжено встроенным измерителем тока, контролирующим ток в заданном интервале, который зависит от данного типа механизма. В конструкцию входит исполнительный элемент, посредством которого осуществляется коммутирование контактов при наличии порогового показателя тока с установленной задержкой времени.

В большинстве случаев реле рассчитано на максимальный ток, который соответствует 16 Амперам. А в случае если необходимо коммутировать большую величину тока, применяются магнитные пускатели.

Для контролирования токовой характеристики большого значения существуют автономные виды аппаратов, которые дают возможность подсоединить наружные трансформаторы тока.

Технические характеристики

Выбирая данный механизм, рекомендуется обратить внимание на основные технические характеристики. К ним относят:

Еще одна модель выглядит так
  • наибольший ток коммутации;
  • количество контактов;
  • задержка во времени срабатывания;
  • величина наибольшей токовой характеристики неприоритетной группы;
  • температура, при которой сохраняется работоспособность прибора.

Указывается: напряжение питания; максимальная мощность коммутации; интервал контролируемого тока; величина порогового значения от максимальной величины тока.

Также указывается гарантийный срок эксплуатации, механическая и электрическая износостойкость, габариты и способы монтажа.

Работа устройства

Конструкция реле имеет трансформатор тока, способный измерять ток всех подключенных электроприборов. Если превышается пороговое значение тока, то происходит срабатывание первого контакта, при этом отключается первая неприоритетная нагрузка. Одновременно с этим загорается красный индикатор L1, который обозначает данное отключение.

Если после отключения суммарная величина токовой нагрузки не изменилась, то выключается вторая неприоритетная группа контактов. При этом начинает гореть индикатор L2.

После этого реле пытается произвести повторное подключение с интервалом в пять минут. Включение совершается в обратном порядке. Сначала включается вторая неприоритетная группа, а затем – первая, при условии, что ток принял свою первоначальную величину.

Минусы использования реле приоритета нагрузки

Недостатки использования данного устройства:

  1. Установка реле очень трудоемкий процесс. Простому потребителю не под силу будет произвести такой объем работы. При этом необходимо выполнить реконструкцию проводки и распределительного щитка. С этой целью следует воспользоваться услугами специалиста, который произведет правильный расчет проводки, в соотношении с потребляемой нагрузкой подключенных электроприборов.
  2. Процесс монтажа предусматривает штробление стен, и вследствие этого восстановление последних. Процесс установки реле напряжения является затратным, так как требует некоторых финансовых вложений.
  3. Одновременно с этим для установки механизма нужно приобрести специализированные кабеля и провести обособленную проводку к розеткам. Обычный провод для этой цели не подойдет.
Устройство реле приоритета нагрузки

Аналоги реле приоритета нагрузки

  1. РПН-1 используются для распределения расходования энергии в электрических сетях с наибольшей лимитированной мощностью. Для работы данного прибора не нужно оперативного источника питания. Механизм имеет регулировку сработки по токовому показателю от 10 до 100% от максимальной величины тока. Наибольшее напряжение коммутации – 400 Вольт.
  2. РПН-2 имеет два режима работы. Первый — осуществляет контролирование тока приоритетной группы. Второй режим способствует повторному подсоединению неприоритетной группы в течение пяти минут. Устройство занимает один модуль в распределительном щитке. Также для работы реле не требуется оперативного питания.
  3. Реле сброса нагрузки Stiebel Eltron LR1-A. При включении мощного электрического прибора на небольшой промежуток времени, реле отключает остальные приборы, имеющие большую мощность. Номинальный ток данного прибора составляет от 14,5А-39А. При этом величина тока отключения ровняется 7,5 ампера. Приспособление способно мгновенно отключать электрические приборы.
  4. Реле переключения нагрузок АВВ Е 450. Устройство включает одного или двух потребителей, если электролиния не рассчитана на их одновременное использование.

Реле для контроля расходуемой мощности исключает превышение установленной величины. Это достигается путем отключения неприоритетной группы нагрузок в случае достижения порога срабатывания.
Приоритетные реле тока применяются для выключения неприоритетных линий, в случае если превышается установленное значение расходования электроэнергии.

Реле

Tekmar 304P, переключающее четыре зоны с приоритетом

У нас есть 30-дневная политика возврата, что означает, что у вас есть 30 дней после получения вашего товара, чтобы запросить возврат.

Чтобы иметь право на возврат, ваш товар должен быть в том же состоянии, в котором вы его получили, неношеный или неиспользованный, с бирками и в оригинальной упаковке. Вам также понадобится квитанция или подтверждение покупки.

Чтобы начать возврат, вы можете связаться с нами по адресу info @ masterbuildermercantile.com. Если ваш возврат будет принят, мы отправим вам этикетку с обратной доставкой, а также инструкции о том, как и куда отправить вашу посылку. Товары, отправленные нам без предварительного запроса на возврат, не будут приняты.

Вы всегда можете связаться с нами по любому обратному вопросу по адресу: [email protected]

Повреждения и проблемы
Пожалуйста, проверьте свой заказ при получении и немедленно свяжитесь с нами, если товар неисправен, поврежден или если вы получили не тот товар, чтобы мы могли оценить проблему и исправить ее.

Исключения / невозвратные товары
Некоторые типы товаров не могут быть возвращены, например, скоропортящиеся товары и товары по индивидуальному заказу (например, специальные заказы или персонализированные товары). Мы также не принимаем возврат опасных материалов, легковоспламеняющихся жидкостей или газов. Свяжитесь с нами, если у вас есть вопросы или сомнения по поводу вашего конкретного товара.

К сожалению, мы не принимаем возврат товаров со скидкой или подарочные карты.

Обмены
Самый быстрый способ убедиться, что вы получите то, что вы хотите, — это вернуть имеющийся у вас товар и, как только возврат будет принят, совершить отдельную покупку для нового предмета.

Возврат
Мы сообщим вам, как только получим и проверим ваш возврат, и сообщим вам, одобрен ли возврат или нет. В случае одобрения вам будет автоматически возвращен ваш первоначальный способ оплаты. Помните, что вашему банку или эмитенту кредитной карты может потребоваться некоторое время, чтобы обработать и опубликовать возврат.

Реле перегрузки по току RMT-101

Реле перегрузки по току RMT-101 используется для сброса нагрузки в случае, если ток превышает установленное значение от 0 до 100 ампер (настраивается).

Устройство может использоваться в следующих объемах:

  • Цифровой амперметр
  • Реле ограничения потребления тока
  • Реле выбора приоритетной нагрузки

Светодиоды на передней панели реле показывают:

  • Нагрузку состояние (вкл. / выкл.)
  • Превышение максимально допустимого порога тока нагрузки

В зависимости от режима работы трехзначный семисегментный индикатор показывает:

  • Фактическое значение тока нагрузки
  • Максимальное значение тока после последнего сброс
  • Значение устанавливаемого параметра
  • Время, оставшееся до активации или сброса нагрузки
  • Наличие блокировки повторного включения

Регулирующие потенциометры позволяют пользователю устанавливать следующие значения:

  • Пороговое значение максимально допустимого тока нагрузки
  • Время сброса нагрузки при превышении
  • 9 0041 Максимально допустимый порог тока нагрузки
  • Задержка времени перед активацией нагрузки после того, как ток вернется на разрешенный уровень

Дополнительная информация:

  • Код товара: RMT-101
  • Порт отправки: Нью-Дели , Индия

Общая информация:

IP защита от поражения электрическим током

Изделие

Ед.

Контрольно-распределительное оборудование.

Типовая эксплуатация

Продолжение

Степень защиты: — устройство

— клеммная колодка

II

Допустимая степень загрязнения

II

категория

II

Номинальное напряжение изоляции

В

450

Номинальное импульсное выдерживаемое напряжение,

12 кВ

12 кВ

5

Технические характеристики:

нет хуже

Монтаж на стандартную DIN-рейку 35 мм

Рабочее напряжение питания, В

230/240

Частота сети, Гц

47109

Гармоническая конфигурация (несинусоидальность) напряжения источника питания

EN 50160: 2010

Диапазон измерения тока, А

0-100

9010rans
Измерение

1%

Диапазон настройки

а) k = 1; Imax, А

Абсолютная точность измерения силы тока, А, не более

б) k = 10; Imax, A

Абсолютная точность измерения тока, А, не более

0-10

± 0,1

0-99,9

± 1

Диапазон регулировки t на , с

0 — 900,

Диапазон регулировки t выкл , с

0-300

Время готовности , сек, не более *

0.8

Максимальный ток коммутации выходных контактов, А, не менее

8

Минимальное напряжение при безопасной эксплуатации (эффективное значение), В **

130

Максимальное напряжение при безопасной эксплуатации (эффективное значение), В

300

Максимально допустимое пусковое напряжение, В, не более

400

Крутящий момент для клеммных винтов , Н * м

0.4

Ресурс коммутации выходных контактов:

— при силовой нагрузке 8А, раз, не менее

— при силовой нагрузке 1А, раз, не менее

100 000

1000 000

Масса, кг, не более

0.200

Габаритные размеры, 3 S-модуля для DIN-рейки 35 мм

См. Рис.1

Позиционирование

Бесплатно

* Время реакции при подаче питания не более 2 секунд (автокалибровка, загрузка и включение тока и отключение нагрузки в случае определения аварии)

* Отключение индикатора предусмотрено при снижении напряжения питания ниже 130 вольт и блокировка работы РМТ-101 при напряжении питания r вывод ниже 110 вольт.

RMT-101 соответствует требованиям:

IEC 60947-1; МЭК 60947-6-2; IEC 61000-4-2; CISPR 11: 2004, IDT

Меры безопасности при использовании реле общего назначения Предостережения при использовании реле общего назначения

1. Обязательно затяните все винты с соответствующим крутящим моментом, указанным ниже.
Ослабленные винты могут привести к возгоранию из-за ненормального тепловыделения при включении питания.
Винты M8: 8.От 82 до 9,80 Н · м
Винты M6: от 3,92 до 4,90 Н · м
Винты M5: от 1,57 до 2,35 Н · м
Винты M4: от 0,98 до 1,37 Н · м
Винты M3,5: от 0,75 до 1,18 Н · м

2. Контакты реле G9EA и G9EC имеют полярность. Обязательно соблюдайте полярность при подключении. Если контакты подключены с обратной полярностью, характеристики переключения, указанные в этом документе, не могут быть гарантированы.

3. Не роняйте и не разбирайте это реле.Реле может не только не соответствовать техническим характеристикам, но и привести к повреждению, поражению электрическим током или возгоранию.

4. Не используйте эти реле в сильных магнитных полях 800 А / м или выше (например, рядом с трансформаторами или магнитами). Дуговый разряд, возникающий во время переключения, может искривляться магнитным полем, что приводит к пробою или повреждению изоляции.

5. Это реле представляет собой устройство для переключения высокого постоянного напряжения.Если он используется для напряжений, превышающих указанный диапазон, может быть невозможно отключить нагрузку, что может привести к возгоранию. Для предотвращения распространения огня используйте конфигурацию, при которой текущая нагрузка может быть отключена в случае возникновения чрезвычайной ситуации.
Для обеспечения безопасности системы регулярно заменяйте реле.

6. Если реле используется для переключения без нагрузки, контактное сопротивление может увеличиться и, таким образом, подтвердить правильность работы в реальных условиях эксплуатации.

7. Эти реле содержат сжатый газ. Даже в приложениях с низкой частотой переключения, температура окружающей среды и тепло, вызванные дуговым разрядом в контактах, могут способствовать проникновению герметичного газа, что приводит к прерыванию дуги.
Для обеспечения безопасности системы регулярно заменяйте реле.

8. Не используйте и не храните реле в вакууме. Это ускорит ухудшение герметичности.

9. С этим реле, если номинальное напряжение (или ток) постоянно подается на катушку и контакты, а затем выключено и сразу же снова включено, температура катушки и, следовательно, сопротивление катушки будут выше, чем обычно. Это означает, что необходимое рабочее напряжение также будет выше обычного, превышая номинальное значение («горячий старт»). В этом случае примите соответствующие меры, например, уменьшите ток нагрузки или ограничьте время включения или рабочую температуру окружающей среды.

10. Процент пульсации для реле постоянного тока может вызвать колебания напряжения, которое должно срабатывать, или гудение. По этой причине уменьшите процент пульсаций в цепях двухполупериодного выпрямленного источника питания, добавив сглаживающий конденсатор. Убедитесь, что процент пульсации меньше 5%.

11. Убедитесь, что на катушку не подается постоянно напряжение, превышающее указанное максимальное напряжение. Чрезмерный нагрев змеевика может сократить срок службы изоляционного покрытия.

12. Не используйте реле при коммутационном напряжении или токе, превышающих указанные максимальные значения. Это может привести к прерыванию дугового разряда или возгоранию из-за ненормального нагрева контактов.

13. Контакты указаны для резистивных нагрузок. Электрическая износостойкость при индуктивных нагрузках ниже, чем при резистивных нагрузках.
Подтвердите правильную работу в реальных условиях эксплуатации.

14. Не используйте реле в местах, где вода, растворители, химикаты или масло могут контактировать с корпусом или клеммами.
Это может привести к порче смолы корпуса или ненормальному нагреву из-за коррозии или загрязнения клемм. Кроме того, если электролит прилипнет к выходным клеммам, между выходными клеммами может произойти электролиз, что приведет к коррозии клемм или разъединению проводки.

15. Обязательно ОТКЛЮЧИТЕ питание и убедитесь в отсутствии остаточного напряжения перед заменой реле или выполнением электромонтажа.

16. Расстояние между обжимными клеммами или другими токопроводящими частями будет уменьшено, а изоляционные свойства снизятся, если провода прокладывать в одном направлении от контактных клемм. Используйте изоляционные покрытия, не прокладывайте провода в одном направлении и примите другие меры, необходимые для сохранения изоляционных свойств.

17. Используйте либо варистор, либо диод плюс стабилитрон в качестве схемы защиты от обратного скачка напряжения в обмотке реле. Использование одного диода снижает характеристики переключения.

18. Обязательно используйте винты, прилагаемые к изделию, для подключения клемм катушки и контактных клемм. Указанный момент затяжки не может быть достигнут с другими винтами и может привести к ненормальному тепловыделению при подаче напряжения.

Дистанционный контроллер приоритетного оповещения

| Атлас IED

Часовой пояс: (UTC-12: 00) Международная линия дат — запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Всемирное координированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное координированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) о-ва Кабо-Верде.(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова., Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

Новостная рассылка:

Как сбалансировать загрузку входящей электронной почты с помощью записей DNS MX — GFI MailEssentials Support

Многосерверная установка MailEssentials становится необходимой, если в вашей среде имеется несколько географически распределенных почтовых серверов, для которых требуется защита от спама и электронной почты.Несколько серверов электронной почты также развернуты в организациях, которые отправляют и получают большое количество электронных писем, чтобы справиться с перегрузкой и избежать очередей и задержек в доставке электронной почты.

При использовании нескольких почтовых серверов вам необходимо направить входящую электронную почту на различные почтовые серверы таким образом, чтобы серверы обрабатывали примерно одинаковый объем электронной почты, тем самым балансируя нагрузку на почтовые серверы.

В этой статье описывается, как можно добиться балансировки нагрузки с помощью записей MX DNS.Предоставленные шаги также применимы при балансировке нагрузки входящих писем в многосерверной среде.

Ниже приведены два возможных способа балансировки нагрузки на почтовые серверы с использованием DNS:

  1. Определите несколько записей MX с одинаковым приоритетом
  2. Определите несколько записей A с одинаковым именем и разными IP-адресами

Записи MX, DNS и способ маршрутизации электронной почты

Запись почтового обменника (MX) — это тип записи ресурса в системе доменных имен (DNS), определяющий, как электронная почта в Интернете должна маршрутизироваться с использованием простого протокола передачи почты (SMTP).DNS обеспечивает поиск доменных имен по IP-адресам. Запись MX — это тип записи DNS, который идентифицирует IP-адрес (а), отвечающий за определенный домен.

Запись MX обычно возвращает полное доменное имя (FQDN) почтового сервера (ов). Например, при запросе записей MX для gfi.com вы получите 2 полных доменных имени msrv1.gfi.com и msrv2.gfi.com . Затем DNS преобразует полные доменные имена в IP-адрес, который отправляющие почтовые серверы используют при отправке электронных писем.

Остальная часть статьи предоставит информацию о том, как добиться балансировки нагрузки для входящей электронной почты. Вам нужно только применить одно из решений, упомянутых ниже, которое предполагает, что вы балансируете нагрузку на 2 почтовых сервера. Те же действия применимы, если количество почтовых серверов больше двух.

Вариант 1. Определите несколько записей MX с одинаковым приоритетом

В этом случае вы будете определять 2 записи MX с одинаковым значением. Это проиллюстрировано в приведенном ниже примере.

В примере показано, что две записи имеют одинаковое предпочтение MX, равное 10. При использовании этого метода DNS-сервер будет возвращать обе записи MX и соответствующие им IP-адреса. Возможно, вам потребуется проверить, как настроить DNS-сервер для предоставления IP-адресов в случайном порядке. Затем отправляющий почтовый сервер выбирает один IP-адрес на основе этого алгоритма и использует его для доставки почты.

Полное доменное имя записи Тип записи Предпочтение MX Рекордное значение
yourdomain.com MX 10 mail1.yourdomain.com
yourdomain.com MX 10 mail2.yourdomain.com

(IP-адреса разрешены ниже)

mail1.yourdomain.com A 10.0.0.1
mail2.yourdomain.com A 10.0.0.2

Вариант 2. Определите несколько записей A с одинаковым именем и разными IP-адресами

При использовании второго метода IP-адреса ваших почтовых серверов определяются в записях A с тем же именем .Это можно настроить, когда MailEssentials работает на шлюзе SMTP или на нескольких серверах периметра ретрансляции в многосерверной настройке. Затем запись A настраивается как полное доменное имя в записи MX. Затем отправляющий почтовый сервер отправит электронное письмо на первый IP-адрес в списке. Возможно, вам потребуется проверить, как настроить DNS-сервер для предоставления IP-адресов в случайном порядке.

Полное доменное имя записи Тип записи Предпочтение MX Рекордное значение
yourdomain.com MX 10 mail.yourdomain.com
yourdomain.com MX 10 mail.yourdomain.com

mail.yourdomain.com A 10.0.0.1
A 10.0.0.2

Наверх


Переключающее реле Taco SR502-4 на 2 зоны с продуктами для приоритетной погрузочно-разгрузочной работы Элементы управления HVAC santafewash.com

Реле переключения Taco SR502-4 на 2 зоны с продуктами для приоритетного транспортирования материалов Управление HVAC santafewash.ком
  1. Home
  2. Реле переключения 2 зон Taco SR502-4 с приоритетом

Реле переключения 2 зон Taco SR502-4 с приоритетом, с приоритетом 2 зоны Taco SR502-4 Реле переключения, 2 зоны: Hvac Controls: Home Improvement, Taco SR502-4 Реле переключения с приоритетом, хорошая низкая цена продукта, гарантия удовлетворения, быстрая доставка, подлинный магазин, качественное обслуживание, быстрая доставка, самые низкие цены. Реле переключения зоны приоритета 2 Taco SR502-4 с santafewash.com.

Реле переключения 2 зон Taco SR502-4 с приоритетом








перейти к содержанию

Taco SR502-4 Реле переключения с приоритетом, 2 зоны: Управление ОВК: Товары для дома.С приоритетом。 2 зоны。 Продается в каждой。 SR502-4 Реле переключения с приоритетом。。。


Реле переключения 2 зон Taco SR502-4 с приоритетом

Замена реле давления воздуха на выпуске печи Trane для детали № C341825P21 1,29 WC. Комплект для замены кондиционера ASA ACCARKIT, 6 упаковок троса Двойные зажимы из нержавеющей стали Проволочный трос Двойные зажимы из нержавеющей стали Полированная нержавеющая сталь M4 304 Размер M4. Уплотнительное кольцо HARRINGTON DH 32X42X4 AL0666800505. Переключатель давления воздуха в вентиляционном отверстии печи подходит для Trane Part # C341825P42, MTN Gearsmith Новый 12-вольтовый электрический мини-двигатель с жокейным колесом, караван, лодка, прицеп, домкрат для кемпинга, 20-тонный короткий профессиональный домкрат для бутылок.100 шт. Винт № 6 из натурального огнестойкого материала 1 на 1 дюйм, крепление для кабельной стяжки Panduit ABM100-S6-C69. Заменяет: Dayton 1TDR2 Прямоугольный вентилятор с постоянным разделением конденсаторов 4C754 и Fasco B47120 7063-5673 P-Tech, цилиндр; низкий трение; dbl act; Отверстие 25 мм; Ход 100 мм. Грузовик с плоской платформой. Тележка Mighty Max. Тележка для льда. Тележка-охладитель. Емкость 300 фунтов. Тяговая тележка с расширяемым размером. Aexit 350 KGS Подъемные аксессуары Подъемный крюк с шарнирной проушиной из нержавеющей стали с крюками с защелкой Размер 1/4. Переносной телескопический светодиодный светильник с удлинителем от 3,5 до 10-50 шнуров, 144 Вт, 120–277 В переменного тока -Flood-L6-15 Поворотный переключатель с одиночным поворотом.8-дюймовые пластиковые стяжки на молнии для укладки кабелей, 100 шт. Самоблокирующиеся стяжки для кабелей, стяжки для компьютерных проводов, пластиковые стяжки для садоводства, черный цвет, цепная стропа 5/16 x 5, тройная ножка с крючками для строп и регуляторами класса 100. Поворотный верх из твердой резины из нержавеющей стали Набор пластинчатых колесиков 4 с черными колесами 4 x 1,25. Общая емкость 1100 фунтов включает 2 шарнирных соединения с верхним стопорным тормозом и 2 жестких сервисных ролика марки. Крюк скольжения, легированная сталь, G80, Clevis. 2 2 3/8 Транспортное средство для переноски грузов — рычажные фиксаторы — 10-футовые цепи. KG39 AB1 39BF Сменный ролик для конвейера Ashland Galv 1.9 На диам. Carolina North 10016 1/4 Rop Ratchet, 150 фунтов, Carolina North.


О

Автомойка Санта-Фе обслуживает Фредериксбург и его окрестности почти 2 десятилетия!

1610 Карл Д.Silver Pkwy,
Фредериксбург, VA 22401, США

Реле переключения 2 зон Taco SR502-4 с приоритетом

, пожалуйста, проверьте таблицу размеров в описании продукта ниже. Коробка из стерлингового серебра 18 или 20 дюймов. Шлемы VENTILATION — Giro, наполненные изоляционной тканью и простеганные для долговечности, разработаны с использованием нашей запатентованной системы вентиляции в аэродинамической трубе. Набор каналов Princess CZ из стерлингового серебра 925 пробы 5 карат, мужское кольцо Sz 10, , 2 зоны Taco SR502-4, переключающее реле с приоритетом , прочная и долговечная цепь, подходящая для мужчин и женщин, средний размер США = большой размер Китая: длина 26.Позолоченные 24-каратные латунные серьги-гвоздики с молнией и подкладкой в ​​виде бабочек: Одежда. USB-кабель 1X 6 футов для Sony PS4 с ферритовым сердечником, обязательно ознакомьтесь с нашим последующим электронным письмом, а также с упаковкой продукта, переключающее реле 2 Zone Taco SR502-4 с приоритетом , PET WITH ME Примечание 5: Совместимость с любое летнее ношение. ♥ ВЫБИРАЕМЫЙ РАЗМЕР: 8MM; 8GR, Недавнее добавление правнука вдохновило нас связать крючком гору милых платьев и свитеров. Этот список предназначен для кремационной подвески из нержавеющей стали.Прозрачные пакеты для виолончели — это «хрустящие» прозрачные пакеты, которые люди обычно используют для упаковки товаров и образцов, реле переключения тако 2 Zone SR502-4 с приоритетом , стикер-бумага или картон 8. Обратите внимание, что, поскольку этот предмет изготовлен вручную точные копии невозможны, упакованы в бесплатный бумажный конверт с рисунком. *******************************. Дизайны выбираются из самых устойчивых и новых тенденций в домашнем декоре для потребителей, которые хотят вневременной стиль, но при этом обновляют свою домашнюю моду. Реле переключения 2 зон Taco SR502-4 с приоритетом , MSA 10087399 Левый / правый наушник с оголовьем. Harley Davidson FLHTC Electra Glide Classic 1984-1989 гг. закройте крышкой, а затем храните сыр в холодильнике. L’entreprise Creatrice: Role des Recits. Пакет: 1 подвесной светильник (лампа в комплект не входит). Реле переключения 2 зон Taco SR502-4 с приоритетом .

Часы работы Текущие особые часы панедемии

нет Летние часы

нет ЗИМНИЕ ЧАСЫ:

© 2021 Автомойка Санта-Фе.

Реле переключения 2 зон Taco SR502-4 с приоритетом


2 Zone: Hvac Controls: Home Improvement, Taco SR502-4 Switching Relay with Priority, Хорошая низкая цена продукта, гарантия удовлетворения, быстрая доставка, подлинный магазин, качественное обслуживание, быстрая доставка, самые низкие цены.

Справочник FortiGate-6000 | FortiGate-6000 6.0.6

Добавление правила потока для поддержки ретрансляции DHCP

Правила потока по умолчанию FortiGate-6000 могут некорректно обрабатывать трафик ретрансляции DHCP.

Конфигурация по умолчанию включает следующие правила потока для трафика DHCP:

конфигурация правила потока балансировки нагрузки

редактировать 7

установить статус включения

установить vlan 0

установить ipv4 типа ether

установить src-addr-ipv4 0.0.0.0 0.0.0.0

установить dst-addr-ipv4 0.0.0.0 0.0.0.0

установить протокол UDP

комплект src-l4port 67-67

комплект dst-l4port 68-68

установить действие вперед

установить мастер прямого слота

установить приоритет 5

установить комментарий «сервер dhcpv4 клиенту»

вперед

редактировать 8

установить статус включения

установить vlan 0

установить ipv4 типа ether

установить src-addr-ipv4 0.0.0.0 0.0.0.0

установить dst-addr-ipv4 0.0.0.0 0.0.0.0

установить протокол UDP

комплект src-l4port 68-68

комплект dst-l4port 67-67

установить действие вперед

установить мастер прямого слота

установить приоритет 5

установить комментарий «dhcpv4 client to server»

конец

Эти правила потока обрабатывают трафик, когда DHCP-клиент отправляет запросы DHCP-серверу через порт 68, а DHCP-сервер отвечает через порт 67.Однако, если задействован ретранслятор DHCP, запросы от ретранслятора DHCP к серверу DHCP и ответы от сервера DHCP к ретранслятору DHCP используют порт 67. Если трафик этого ретранслятора DHCP проходит через FortiGate-6000, вы должны добавить правило потока, подобное к следующему для поддержки трафика DHCP через порт 67 в обоих направлениях:

конфигурация правила потока балансировки нагрузки

редактировать 8

установить статус включения

установить vlan 0

установить ipv4 типа ether

установить src-addr-ipv4 0.0.0.0 0.0.0.0

установить dst-addr-ipv4 0.0.0.0 0.0.0.0

установить протокол UDP

комплект src-l4port 67-67

комплект dst-l4port 67-67

установить действие вперед

установить мастер прямого слота

установить приоритет 5

установить комментарий «реле dhcpv4»

вперед

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
