Трехфазные реле напряжения
Используются для защиты трехфазных потребителей от недопустимых колебаний напряжения в сети, обрыве и перекосе фаз, слипании и нарушении чередования фаз.
Не сортировать
Подбор товара
Трехфазные реле напряжения
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя. Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана.
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
- Систем кондиционирования;
- Холодильного оборудования;
- Компрессорных установок;
- В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
- РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
- РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
- РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
- РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
- РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
- РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Производство сертифицировано по ISO 9001
Сертификацию по ISO 9001 прошли все участки производства, благодаря чему постоянно увеличивается качество выпускаемой продукции и уменьшается уровень брака.
Гарантия на всю продукцию 10 лет
На всю продукцию с момента покупки действует гарантия 10 лет.
| |
| |
| |
Подробнее | |
| |
| |
| |
| РКН-3-26-15 | |
| |
| |
. 10с при снижении и превышении напряжения Реле контроля трехфазного напряжения РКН-3-15-08 на Дин рейку, Россия
РКН-3-15-08 АС230В/АС400В УХЛ4 |
|
ФОТО применения РКН-3-15-08 в щитах компании ООО «04кВ» (Санкт-Петербург)
Контроль трёхфазного напряжения в четырёх проводных сетях с нейтралью
Контроль перенапряжения по любой из фаз от 237 до 297В (переключатель, 10 положений)
Контроль снижения напряжения любой из фаз от 163 до 223В (переключатель, 10 положений)
Контроль порядка чередования фаз
Контроль обрыва фаз
Контроль «слипания» фаз
Задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-15-08 предназначено для контроля наличия, «слипания» и порядка чередования фаз в четырёхпроводных сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. По желанию заказчика, возможна поставка пломбировочной крышки. На лицевой панели прибора расположены два переключателя для установки верхнего «U>» и нижнего «U», «U», три зелёных индикатора наличия фаз «L1», «L2», «L3».
ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.
ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!
Пороги срабатывания верхний «U>» и нижний «U» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается.
При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
ВНИМАНИЕ: При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов ((*) во второй таблице).
Состояние индикаторов «L1», «L2», «L3»:
При наличии всех фаз включены все три индикатора
При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
- При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>», «U» выключены.
При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>», «U<» будут включены.
ВНИМАНИЕ: При перекосе фаз (когда одна из фаз по напряжению выше порога, а вторая — ниже) индикаторы «U>», » U<» включены одновременно.
Параметр | Ед.изм. | РКН-3-15-08 | ||
Напряжение питания фазное Uном, 50 Гц | В | 230/400 | ||
Допустимые напряжения Uф max / Uф min | В | 330/130 | ||
Пороги перенапряжения «Uф>» | В | 240, 250, 256, 262, 268, 274, 280, 286, 292, 298 | ||
Пороги снижения напряжения «Uф<» | В | 162, 168, 174, 180, 186, 192, 198, 204, 210, 220 | ||
Погрешность порога срабатывания | % | |||
Ширина зоны «гистерезиса» порога срабатывания | % | Uном ± 2,5 | ||
Регулируемая задержка срабатывания | с | 0,1-10 | ||
Мощность, потребляемая от сети, не более | ВА | 4 | ||
Количество и тип выходных контактов |
| 2 переключающие группы | ||
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 | ||
Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | ||
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | ||
Механическая износостойкость, не менее | циклов | 10х106 | ||
Электрическая износостойкость, не менее | циклов | 100000 | ||
Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц — 1мин) | ||
Диапазон рабочих температур (по исполнениям) | 0С | |||
Температура хранения | 0С | |||
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317. | уровень 3 (2кВ/5кГц) | |||
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
Относительная влажность воздуха | % | |||
| Высота над уровнем моря | м | 2000 | ||
Рабочее положение в пространстве |
| произвольное | ||
Режим работы |
| круглосуточный | ||
Габаритные размеры | мм | 35х90х63 | ||
Масса | кг | 0,107 | ||
4.4-99 (IEC/EN 61000-4-4)
ДИАГРАММА РАБОТЫ РЕЛЕ
Отклонение контролируемого параметра | Индикаторы | |
Uф> | Uф< | |
Напряжение больше «U>» | Да | — |
Напряжение меньше «U<» | — | Да |
Обрыв фазы | Нет | Да |
«Слипание» фаз | Нет | Да |
Нарушение порядка чередования | Да* | Да* |
| Перекос фаз | Да | Да |
«-» — на состояние соответствующего индикатора ошибка влияния не оказывает | ||
Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. |
При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен.
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
Форум и обсуждения — здесьНаименование | Заказной код (артикул) | Файл для скачивания (паспорт) | Дата файла |
РКН-3-15-08 АС230В/АС400В УХЛ4 | 4640016933938 | v07. |
02.17
Параметр | Ед.изм. | РКН-3-26-15 |
Номинальное напряжение питания (фазное) Uном, 50Гц | В | 230/400 |
Допустимые напряжения Uфmin/Uфmax | В | 330/130 |
| Пороги перенапряжения «Uф>» | В | 240, 250, 260, 265, 270, 275, 280, 285, 290, 295 |
| Пороги снижения напряжения «Uф<» | В | 165, 170, 175, 180, 185, 190, 195, 200, 210, 220 |
| Погрешность порога срабатывания | % | Uном ±1,5 |
| Ширина зоны «гистерезиса» порога срабатывания | % | Uном 5 |
Регулируемая задержка срабатывания | с | 0,1-10 |
Мощность, потребляемая от сети, не более | ВА | 4 |
Максимальный коммутируемый ток, при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 |
Максимальное коммутируемое напряжение | В | 400 (AC1/2A) |
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 |
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц — 1мин) |
Механическая износостойкость, не менее | циклов | 10х106 |
Электрическая износостойкость, не менее | циклов | 10000 |
Количество и тип выходных контактов |
| 2 переключающие группы |
Диапазон рабочих температур (по исполнениям) | 0C | -25…+55 (УХЛ4) -40…+55 (УХЛ2) |
Температура хранения | 0C | -40. |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
Относительная влажность воздуха | % | до 80 (при 250C) |
Высота над уровнем моря | м | до 2000 |
Рабочее положение в пространстве |
| произвольное |
Режим работы |
| круглосуточный |
Габаритные размеры | мм | 18х93х62 |
Масса | кг | 0,1 |
..+70принцип работы, устройство, как используется
От чего защищает реле
В результате резкого повышения напряжения чаще сгорает мелкая бытовая техника.
От внезапного понижения ломаются электродвигатели дорогостоящего габаритного оборудования – стиральных машин, холодильников, кондиционеров. Недостаток напряжения провоцирует увеличение пусковых токов, вследствие чего выходят из строя обмотки мотора.
Подобные сбои чаще всего возникают по одной из следующих причин:
- оборвался или перегорел нулевой провод, соединяющий нейтрали;
- одна из фаз замкнулась на нейтраль;
- нагрузка по фазам стала распределяться неравномерно (произошел перекос), что привело к падению напряжения на самой загруженной фазе.
Уберечь свою домашнюю технику от капризов электроснабжения можно, установив 3 фазное реле для контроля напряжения. Перед началом эксплуатации устройства вы задаете две уставки. Они срабатывают, когда напряжение опускается ниже определенного уровня (170В по умолчанию) или поднимается выше максимальной границы (250В). Размыкается силовой контакт и внутренняя сеть отключается от внешней.
Как только напряжение стабилизируется, система возобновляет подачу.
Принцип работы
Реле – это устройство, состоящее из электронного «мозга», который отслеживает уровень напряжения, и силовой части разъединителя. Последняя срабатывает сразу после получения соответствующей команды. «Умная» составляющая представляет собой микропроцессор или компаратор. Модели первого типа удобнее и надежнее в эксплуатации, но стоят дороже.
Одним из главных критериев при выборе реле контроля напряжения для 3 фазной сети является быстродействие. Отдельные приборы способны реагировать на нарушение в течение десятков наносекунд. Настройки уставок осуществляются цифровым или электромеханическим способом. У «продвинутых» моделей параметры задаются посредством кнопок. Данные отображаются на небольшом экране. У электромеханических реле для этого используется переменный резистор на лицевой панели.
Важной характеристикой устройства является токовая нагрузка.
Этот показатель отображает, какую мощность реально способен пропустить через себя прибор. При выборе техники учитывайте, что значение, которое указывает производитель, может отображать не максимально допустимое безаварийное отключение контактов, а рабочий уровень пропускания нагрузки. Нужно иметь в виду, что эта цифра меньше.
Эксперты рекомендуют приобретать реле, пропускаемая мощность которого на 20-30% выше той, что требуется для вашей сети. Если при вводе в квартиру установлен, например, автоматический выключатель 16 А, то устройство контроля напряжения должно быть на 25 А – на ступень или две выше стандартного ряда. Такая предосторожность позволит уберечься от неприятных сюрпризов.
Реле контроля фаз является достаточно дорогим прибором, поэтому в процессе монтажа стоит применить некоторые меры предосторожности. Прежде всего, следует строго придерживаться инструкции. Если есть хоть малейшие сомнения в том, что удастся произвести установку правильно, лучше доверить ее профессионалам.
Самовольное вмешательство в электрическую схему может закончиться трагически.
Чтобы защитить устройство от короткого замыкания, рекомендуется установить перед ним автоматический выключатель. Токовая нагрузка последнего должна быть на 20-30% (одну ступень ряда) ниже по сравнению с реле. Если скачки происходят регулярно, стоит обзавестись таким средством защиты как стабилизатор. В отличие от описываемого нами прибора, он не отключает напряжение при нарушении установленных пределов, а выравнивает. Таким образом, приборы не подвергаются частым стрессам.
Отметим, что ни реле 3 фазное контроля напряжения, ни стабилизатор не защищают от импульсных скачков. Они настолько кратковременны, что устройства элементарно не успевают среагировать. Чтобы обезопасить электролинию от попадания молнии, используют разрядники и молниеотводы. Для защиты приборов от коммутационных скачков или остаточных «молниевых» импульсов применяются варисторы.
Трехфазное или однофазное реле
Перед покупкой реле напряжения предстоит определиться с типом устройства – однофазное или трехфазное.
Принцип понятен уже из названия. Однофазные приборы обслуживают одну фазу, трехфазные – три. В последнем случае при выходе одной фазы из строя автоматически отключаются две остальные. Это не очень практично, поэтому для бытового использования рекомендуется использовать однофазные реле.
Если речь идет о трехфазном оборудовании или двигателе, применение трехфазного устройства оправдано. Оно прекрасно защитит от перенапряжения холодильники и кондиционеры, станки, компрессорные установки и прочие системы, оснащенные электроприводом. Также подобные реле нашли широкое применения в различных системах контроля сети.
Когда в дом заходит три фазы, есть возможность выбирать, но оптимальным вариантом считается установка отдельного реле для каждой из фаз. Это позволит избежать многих внеплановых отключений электроприборов. Зачастую проблема заключается в одной фазе, тогда как остальные продолжают функционировать нормально. Но вместо того, чтобы отключить только приборы, пребывающие в группе риска, вырубается все.
Трехфазное реле может срабатывать даже при незначительном перекосе фаз, так как это может быть опасным для двигателя или другого оборудования. Например, одна фаза работает на 220 В, у второй показатель на 10 В выше. Это нормальное напряжение для большинства бытовых приборов, но реле все равно сработает. Резкие отключения и так не удлиняют жизнь электронике, так зачем же подвергать ее ненужным испытаниям, если этого можно легко избежать?
Разновидности
В зависимости от способа исполнения различают три основных разновидности реле контроля напряжения для трехфазной сети:
- включаемое непосредственно в розетку;
- удлинитель, подключаемый к розетке;
- устанавливаемое в распределительный шкаф.
Розетка
Подобное реле оснащено вилкой и розеткой. Первая подключается к электросети, ко второй подсоединяют шнур питания конкретного электроприбора. Таким образом, потребитель может защитить только одну единицу техники, например, телевизор.
Остальные участники сети остаются под угрозой. Современные модели оснащены экраном и кнопками, с помощью которых можно выставить минимальное и максимально значение, а также время задержки перед обратным включением.
Удлинитель
Данное устройство работает по тому же принципу, только вместо одной розетки удлинитель оснащен двумя и больше. С помощью такого устройства можно защитить сразу несколько дорогостоящих приборов. Вследствие этого оцениваются подобные модели дороже. Величина номинального тока для однофазных реле, подключаемых к розетке, не превышает 16 А.

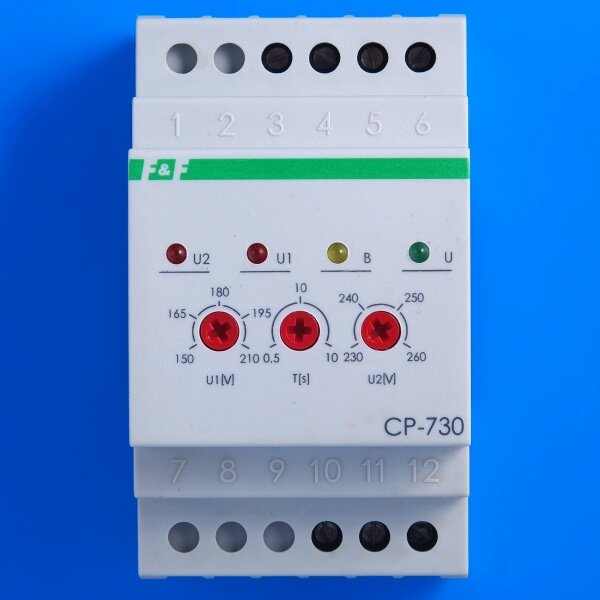

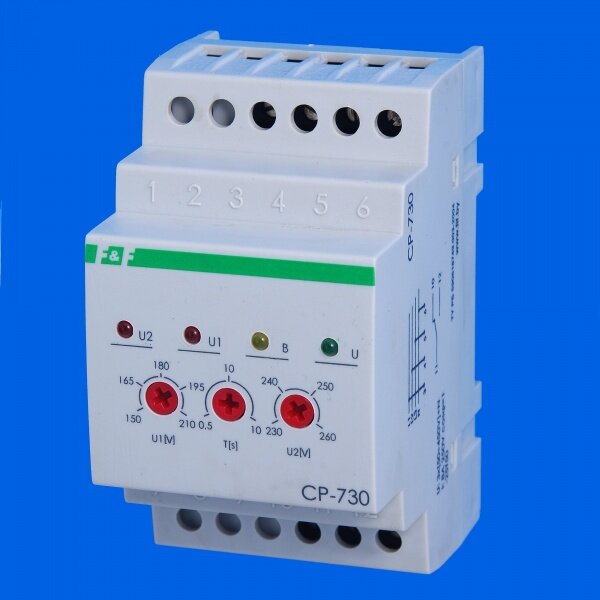

В шкаф
Эти реле контроля напряжения 3 фазной сети устанавливаются на DIN-рейку, расположенную в распределительном шкафу или щитке. Главным плюсом моделей является их способность защитить сразу всю систему квартиры или дома, а не только отдельных потребителей электроэнергии. Нагрузка мощностью до 8,5 кВА коммутируется контактами реле.
Если показатель превышает 8,5 кВА, отключение осуществляется автоматическим выключателем, контактором или магнитным пускателем.
Подобные устройства выпускаются как в однофазном исполнении (номинальные токи от 16 до 80 А), так и в трехфазном (не выше 16 А). Некоторые модели оснащены датчиком температуры, защищающим их от перегрева. Подобное может произойти в случае нарушения контактов. Как только температура превысит заданный уровень, прибор автоматически отключится. Многофункциональные реле могут работать в нескольких режимах: стандарт, как контроллер максимального или минимального напряжения, с задержкой на включение.
Трехфазные реле напряжения — Новатек-Электро
Трехфазные реле напряжения
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя. Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана.
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
- Систем кондиционирования;
- Холодильного оборудования;
- Компрессорных установок;
- В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
- РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
- РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
- РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
- РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
- РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
- РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Трехфазные реле напряжения (380В)
Название:
Артикул:
Текст:
Выберите категорию:
Все
НОВИНКИ
АВР Автоматический ввод резервного питания
Акустические выключатели
Амперметры (Указатели тока)
Блок защиты и устранения мерцания светодиодных и энергосберегающих ламп
Блоки энергосберегающие
Блоки питания стабилизированные
» Блоки питания 6 В
» Блоки питания 12В
» Блоки питания 24В
Блоки плавного пуска
Вольтметры (Указатели напряжения)
Датчики движения
Датчики звука
Датчики протечки
» Аквасторож
» Датчики протечки
Диммеры (светорегуляторы)
» Для светодиодов
» Для любых типов ламп
» Для ламп накаливания и галогеновых ламп
Дистанционные выключатели
» Пульты НооЛайт (nooLite)
Индикаторы
Контакторы
Ограничители мощности
Переключатели фаз
Регистратор электрических процессов
Реле защиты бытовой техники
Реле импульсные (бистабильные)
Реле времени
Реле контроля изоляции
Реле контроля уровня
Реле контроля фаз
Реле напряжения
» Однофазные реле напряжения (220В)
»» для защиты всего дома
»» розеточного типа
»» удлинители
»» многофункциональные
»» для работы с контактором
» Трехфазные реле напряжения (380В)
Реле промежуточные электромагнитные
Реле радиоуправляемые
Реле тока
Реле тепловые
Реле светочувствительные (фотореле)
Реле светочувствительные гермокорпус (светореле)
» С плавным пуском для ламп накаливания и галогеновых ламп ФБ-1М, ФБ-3М, ФБ-7
» Аналоговые контактные ФБ-5, ФБ-8, ФБ-16
» Постоянного тока
» Бесконтактные ФБ-2,ФБ-2М,ФБ-13,ФБ-14
» Цифровые контактные ФБ-5М, ФБ-9
» Морозоустойчивые ФБ-11, ФБ-11М, ФБ-15
» С встроенным реле времени ФБ-4, ФБ-4М
» Трехфазные ФБ-6, ФБ-6М
» Инверсионные (обратного действия)
Платы фотореле
Фотосенсоры (фотодатчики)
Светильники ЖКХ
» Светодиодные светильники SIMA
» Светильники для ЖКХ
»» Фотоакустичекие (с датчиком звука и света)
»» С встроенным датчиком движения
»» Сумеречные, с встроенным фотореле
»» С хлопковым выключателем
»» С функцией имитации присутствия
»» Светодиодные без датчиков
»» Светодиодные на 12 и 24 Вольт
» Светодиодные модули 220 Вольт
Светоконтроллеры
» Для ламп накаливания
» Для высоковольтных светодиодов
» Для низковольтных светодиодов
» Рубин Контроллеры
Счетчики
» Счетчики моточасов, продукции, реза
Таймеры
Тепловые пушки
Терморегуляторы,реле температуры
УМНЫЙ ДОМ
» Ноолайт (NooLite) Система беспроводного радиоуправления
»» Что такое Ноолайт (NooLite)
»» Пульты Ноолайт (nooLite)
»»» Стационарные сенсорные пульты
»»» Стационарные кнопочные пульты
»»» Встраиваемые, совместимые с любым выключателем
»»» Пульты-брелоки
»» Силовые блоки Ноолайт (nooLite)
»»» Универсальные
»»»» Монтаж на плоскость
»»»» Монтаж на DIN-рейку
»»» Встраиваемые
»»» Многоканальные
»»» С обратной связью
»»» Уличные
»»» Для LED-лент
»»» Розеточные
»» Наборы Умный дом за 1 час, Наборы Проходной выключатель без проводов
»» Управление со смартфона (планшета)
»»» Ethernet-шлюз PR1132 Ноотехника Ноолайт
»»» Контроллер PRF-64
»» Беспроводные датчики Ноотехника Ноолайт
»» Адаптеры Ноолайт (nooLite)
»» Модули Ноолайт
»» API
» Умные розетки
»» Умные розетки управления нагрузкой
Устройства учета и управления
Устройства защиты двигателей
Фильтры сетевые помехоподавляющие
Хлопковые выключатели
Электроника для авто
» Автоконтроллеры
Новинка:
ВседанетСпецпредложение:
Вседанет Спецпредложение:
Вседанет
Результатов на странице: 5203550658095
Найти

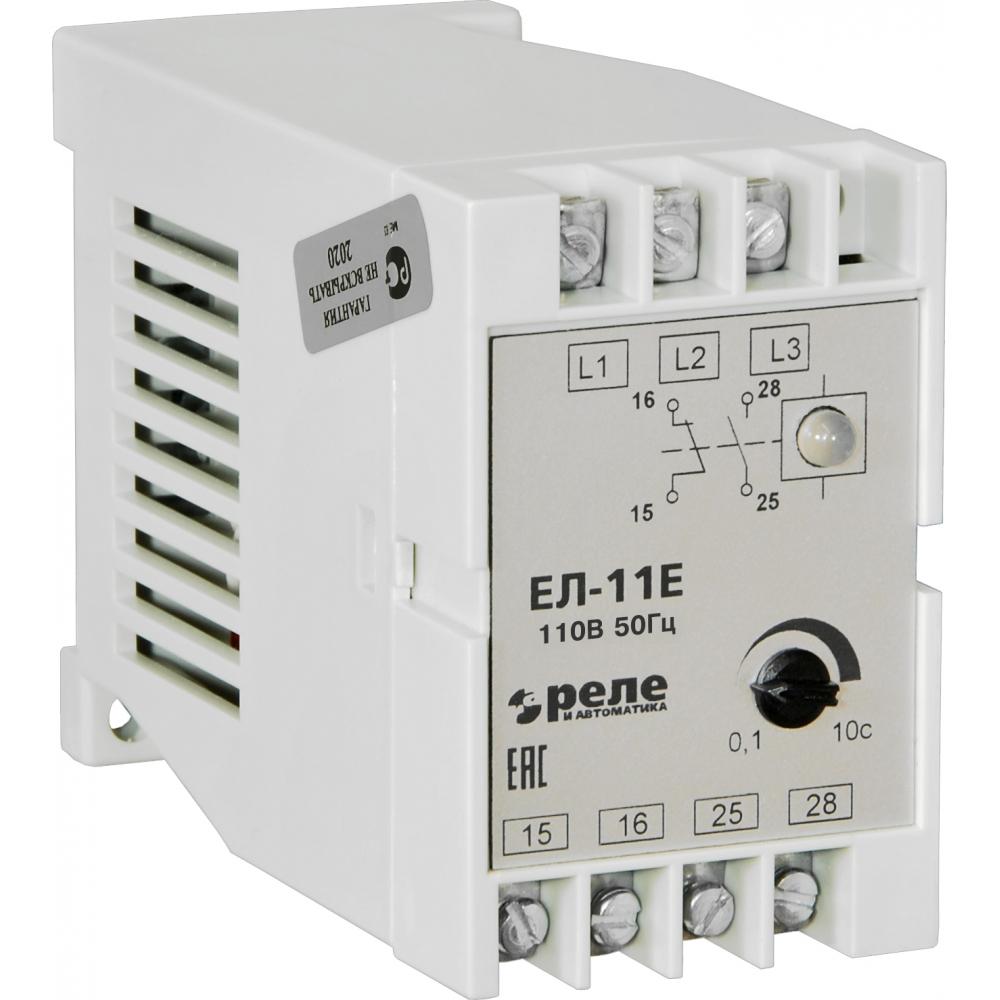

3-х фазные реле контроля | Защитные реле
Трехфазные контрольные реле или защитные реле, защищают двигатели и оборудование от дорогостоящих повреждений из-за сбоев напряжения в трехфазных системах.
Обратитесь к таблице ниже для получения дополнительной информации об уровне защиты, предлагаемой каждым продуктом, затем щелкните одну из серий, чтобы просмотреть подробную информацию о конкретном типе продукта.
| Серия | ||||||
| Чередование фаз | Обрыв фазы | Пониженное напряжение | Повышенное напряжение | Несимметрия фаз | Выход | |
| Вставной монтаж | ||||||
| PCP | Есть | – | – | – | – | SPDT 10A |
| PLP | Есть | Есть | – | – | – | SPDT 10A |
| ПАП | Есть | Есть | Регулируемый 75-95% | – | – | SPDT 10A |
| PJPU-FA8X | Есть | Есть | Нет | Есть | Только индикация | SPDT / SPNO 5A * |
| PMP | Есть | Есть | Регулируемый 80-95% | Фиксированное значение 110% | Регулируемый 2-10% | SPDT 10A |
| PMP-FA8 | Есть | Есть | Фиксированное значение 90% | Фиксированное значение 110% | Фиксированное значение 6% | SPDT 10A |
| PMPU-FA8X | Есть | Есть | Фиксированное значение 90% | Фиксированное значение 110% | Фиксированное значение 6% | SPDT / SPNO 5A * |
| PMPU-FA12X | Есть | Есть | Фиксированное значение 90% | Фиксированное значение 110% | Фиксированное значение 6% | ДПДТ 5А * |
| Серия | ||||||
| Чередование фаз | Обрыв фазы | Пониженное напряжение | Повышенное напряжение | Несимметрия фаз | Выход | |
| Монтаж на DIN-рейку | ||||||
| PMD | Есть | Есть | Регулируемый 80-95% | Фиксированное значение 110% | Регулируемый 2-10% | DPDT 10A |
| ПБДУ | Есть | Есть | Регулируемый 5-25% | – | – | SPDT 5A |
| Монтаж на DIN-рейку — серия ПК с коммуникацией | ||||||
| ПК | Есть | Есть | Регулируемый 80-95% | Регулируемый 105-120% | Регулируемый 2-10% | DPDT 5A |
Примечание: все продукты работают с частотой 50/60 Гц
* Обеспечивает изолированный контакт для цепей аварийной сигнализации | Узнать больше
Операция:
В зависимости от выбранного устройства, он будет защищать трехфазное оборудование от:
Обрыв фазы: полная потеря одной или нескольких из трех фаз.
Также известен как «одиночная фаза». Обычно вызвано перегоревшим предохранителем, обрывом провода или изношенным контактом. Это условие может привести к тому, что двигатель будет потреблять ток заблокированного ротора во время запуска. Кроме того, трехфазный двигатель будет продолжать работать после потери фазы, что может привести к его перегоранию.
Реверсирование фаз: реверсирование любых двух из трех фаз приведет к тому, что трехфазный двигатель будет работать в противоположном направлении. Это может привести к повреждению ведомого оборудования или травмам персонала.Это состояние обычно возникает в результате ошибок, допущенных во время текущего обслуживания или при внесении изменений в схему.
Дисбаланс фаз: Дисбаланс трехфазной системы возникает, когда однофазные нагрузки подключены таким образом, что одна или две линии (фазы) несут большую или меньшую нагрузку. Это может привести к работе двигателей при температурах выше указанных.
Пониженное напряжение: , когда напряжение во всех трех линиях трехфазной системы падает одновременно.Это может привести к увеличению тока и нагреву двигателя, а также к снижению производительности двигателя.
Повышенное напряжение: , когда напряжение во всех трех линиях трехфазной системы увеличивается одновременно. Может вызвать снижение тока нагрузки и низкий коэффициент мощности.
Что такое реле контроля напряжения и где они используются?
Реле используются в приложениях с моторным приводом для измерения и контроля рабочих параметров, таких как температура, ток или напряжение, предотвращая повреждение двигателя и подключенного оборудования в случае неисправности или ненормального рабочего состояния.Реле контроля напряжения могут обнаруживать не только пониженное и повышенное напряжение, но и проблемы, связанные с напряжением, такие как дисбаланс фаз, обрыв и последовательность фаз.
Реле контроля напряжения предназначены для однофазных или трехфазных систем. Те, которые используются в трехфазных системах, иногда называют реле контроля фаз.
Реле контроля однофазного напряжения можно использовать с однофазным переменным или постоянным напряжением.Их основная цель — защитить двигатели и подключенное оборудование от пониженного или повышенного напряжения, хотя некоторые из них предназначены для обеспечения того, чтобы напряжение оставалось в заданной полосе пропускания с высокими пределами и низкого напряжения.
В то время как разные производители используют разные принципы работы (разомкнутая цепь или замкнутая цепь) для включения или выключения реле при превышении уставки, простым примером реле контроля перенапряжения является реле с нормально замкнутым (NC) контакт.Вот как это работает:
Когда рабочее напряжение ниже установленного максимального напряжения, реле обесточивается, и контакт остается в своем замкнутом состоянии по умолчанию.
Если напряжение превышает установленное максимальное напряжение (иногда называемое напряжением срабатывания), реле срабатывает, контакт размыкается, и питание нагрузки отключается. Когда напряжение падает ниже максимального установленного напряжения, включая значение гистерезиса (известное как падение напряжения), реле снова обесточивается, и контакт замыкается, восстанавливая питание нагрузки.
Изображение предоставлено: Eaton
Помимо ограничений на допустимое напряжение, многие реле контроля напряжения включают фиксированную или программируемую задержку времени (также называемую задержкой срабатывания), в течение которой неисправность должна присутствовать до срабатывания реле. Назначение временной задержки — предотвратить ложное отключение из-за таких условий, как кратковременные провалы напряжения (пониженное напряжение). В некоторых конструкциях реле после исправления ошибки также будет реализована временная задержка перед автоматическим сбросом реле.
Как повышенное, так и пониженное напряжение влияют на выходной крутящий момент, скорость и эффективность двигателя, хотя основным результатом обоих условий является нагрев двигателя — из-за более высокого потребления тока в случае пониженного напряжения и из-за насыщения двигателя при пониженном напряжении. случай перенапряжения. Пониженное напряжение также может затруднить запуск асинхронных двигателей переменного тока и вызвать неожиданные отключения.
Изменения напряжения питания могут повлиять на рабочие характеристики асинхронных двигателей.Изображение предоставлено: EASA
Реле контроля трехфазного напряжения или реле контроля фаз контролируют дополнительные параметры фазы наряду с условиями повышенного и пониженного напряжения, а именно: дисбаланс фаз, обрыв фаз и последовательность фаз (также называется смена фаз).
В трехфазных системах условия повышенного и пониженного напряжения возникают, когда напряжения во всех трех фазах увеличиваются или уменьшаются одновременно.
Чтобы определить наличие повышенного или пониженного напряжения, реле измеряет среднее напряжение всех трех линий и сравнивает его с уставкой напряжения.
Изображение предоставлено: Omron
Для определения наличия дисбаланса фаз реле контролирует каждую из фаз, чтобы определить, когда напряжение в любой из фаз падает на заданную величину ниже среднего значения для всех трех фаз. Точно так же, если обнаружена полная потеря фазы, реле отключится и отключит питание от двигателя.
Неуравновешенность фаз вынуждает одни обмотки двигателя нести большую нагрузку, чем другие, что может привести к чрезмерному нагреву двигателя.Если в двигателе пропадает фаза, он может продолжать работать, потребляя требуемый ток из оставшихся фаз, но это также вызывает чрезмерный нагрев и может повредить двигатель.
Изменение последовательности любых двух из трех фаз напряжения — известное как чередование фаз — может быть чрезвычайно опасным, так как это вызовет изменение направления вращения для подключенного оборудования, такого как двигатели, вентиляторы или насосы.
Для контроля чередования фаз реле просто отслеживает последовательность трех фаз и срабатывает, если она отклоняется от заданной последовательности.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
..Более
..Более
..Более
..Более
..Более
..Более
Это может … Более
..Более
..Более
Этот продукт следует использовать, когда реле высокого тока или дуа … Более
..Более
..Более
..Более
..Более
..Более
Это может быть … Более
..Более
Он постоянно измеряет напряжение.
Он постоянно измеряет … Более
..Более
..Более
Пн … ЕщеВсе товары | Schneider Electric Индонезия
Доступ к энергии
Автоматизация и управление зданиями
Критическая мощность, охлаждение и стойки
Промышленная автоматизация и управление
Низковольтные изделия и системы
Распределение среднего напряжения и автоматизация сетей
Жилой и малый бизнес
Солнечные батареи и накопители энергии
3-фазные реле с выдержкой времени | Продукты и поставщики
Резервная ретрансляция состоит либо из отдельного набора гармонических дифференциалов сдерживания реле, или набор двух- или трехзонных дистанционных фазовых реле и направленная выдержка времени и мгновенная перегрузка по току на землю реле на клеммах сверхвысокого и высокого напряжения…
Цепи радиального фидера защищены тороидальной нулевой последовательностью. трансформаторы тока (тип BYZ) вокруг всех 3 фазных проводов, подключенных до 3 (по одному на фазу) однофазного или одного трехфазного реле максимального тока с мгновенной и длительной задержкой.
задержка передачи во время фазы ретрансляции (см. временную диаграмму на рис.3), где каждое взаимодействующее реле [f1 (k) · · · fV (k)] придется ждать задержки Dk, v для предыдущее реле для завершения передачи…
В таблице I показаны самые тяжелые случаи времени. задержка времени срабатывания (выдержка времени> 3 цикла) и (TUR) реле резервной защиты дистанционной фазы генератора (21) как для линейных, так и для трехфазных КЗ.
… Тестирование, должен нести хорошо оборудованный ящик с испытательным оборудованием, которое должен включать в себя провода, концевые заделки, устройства короткого замыкания, различные резисторы, конденсаторы, переключатели, миниатюрные реле времени с задержкой, миниатюрные клипсы Терминал, однофазный и 3-фазный 415 В провода питания, коробка…
Вместо использования изменяющегося во времени чередования фаз на каждом реле, как [3], мы применяем фиксированная циклическая задержка на каждом реле для реализации разнесения в частотная область.
Эти реле на клеммах статора могут давать неправильную индикацию в случае трехфазного короткого замыкания, и поэтому обеспечивается временная задержка между замыканием контактов реле и подавлением отрицательного возбуждения.
СТАТИСТИКА КОНТРОЛЬНАЯ РАБОТА TLDT SRT OPTI ПОЕЗДКА BFI SRI 3 RI R B GS FALM Талм CALM Состояние самопроверки реле Сравнение фаз TEST ENABLE Сигнал Расчет в тестовом режиме сигнала срабатывания постоянного реле монитора времени локальной задержки Отображение состояния оптического входа Реле…
Единственные случаи выхода реле из строя при 3-х фазном питании. В схеме DCB наблюдались неисправности в результате установка времени задержки согласования связи для его мгновенно- Элемент Зоны 2.
«Дифференциал шины» «Дифференциал трансформатора» «допустимое отключение» «автоматическое отключение» «удаленное отключение» «задержка отключения» «мгновенное отключение» «заедание реле выключателя» «однофазное отключение» «трехфазное замыкание» «реле заземления» «превышение тока реле «дистанционная ретрансляция» «неисправность первой зоны» «неисправность второй зоны» «перегрузка…
Лучшее трехфазное реле — Отличные предложения на трехфазное реле от мировых продавцов трехфазных реле
Отличные новости !!! Вы попали в нужное место для 3-х фазного реле.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это трехфазное реле должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели трехфазное реле на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в трехфазном реле и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 3 phase relay по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Phase Guard — Защита от трехфазных сбоев питания.
Фазовая защита
Phase Guard — это устройство для мониторинга баланса фазных напряжений, предназначенное для использования с магнитным управлением для автоматического отключения трехфазных двигателей или других оборудование от работы или попытки запуска в разомкнутой фазе или однофазном условий, тем самым устраняя выгорание и последующие простои вызвано обрывом фазы.
Phase Guard не является тепловым устройством. Работает по принципу фазного напряжения. дисбаланс, который может возникнуть в трехфазной системе. Он также защищает от фазы потеря. Все модели Phase Guard зарегистрированы в Underwriter Laboratories.
Модели
Модель P — стандартно поставляется с реле, находящимся под напряжением в нормальных условиях.
Модель PND — стандартно поставляется с реле, обесточенным в нормальных условиях.
Узнайте больше о различных моделях.
Добавив функцию селектора нормального реле, можно изменить модель устройства Phase Guard.
могут быть изменены в любой момент с использованием Программного обеспечения администратора.
Функции доступны как во время покупки, так и в качестве обновления позже.
Подробнее о доступных функциях.
Настройка
Каждую Phase Guard можно настроить в соответствии с потребностями вашей конкретной среды.Программное обеспечение администратора используется для настройки параметров для каждого устройство.
Мгновенное развертывание
Помимо внесения изменений в настройки, Phase Guard можно обновить. добавлять функции и возможности в любое время из любого места. Это означает, что вы можете сэкономить на доставке, купив дополнительные Phase Guards и их готовность к развертыванию в любой момент. Phase Guard можно снять с полки, настроить или обновить, а затем сразу приступить к работе.
Что посмотреть, насколько легко обновить Phase Guard новыми функциями в полевых условиях?
Подробнее — Как улучшить Phase Guard.
Операция
Phase Guard — это автономное устройство измерения мощности. В нормальном режиме работы
входящие фазы трехфазного напряжения, подаваемого в нашу сеть измерения мощности
находятся в равновесии. Когда одна фаза становится неуравновешенной более чем на 12% относительно другой
два (низкий или высокий), или происходит потеря фазы, измерительная сеть будет обеспечивать
выходное напряжение для активации транзисторной схемы.Это вызовет у мастера
выходное реле на Phase Guard для срабатывания (отпускание или срабатывание в зависимости от
модель). Включена временная задержка примерно на 1 ½ секунды, чтобы исключить
возможность ложного срабатывания.
Различные настройки Phase Guard можно отрегулировать с помощью
Программное обеспечение администратора.
Строительство
Электронные компоненты Phase Guard закрыты изолированной крышкой из прочного
пластиковая конструкция.Все устройство смонтировано на пластиковом основании толщиной 3/8 дюйма.
Базовые размеры 5X7 »
Монтажные отверстия 4 ¼ x 6 ¼ »
Phase Guard может быть установлен в любом положении.
Разработано и сделано в Америке.
Приложение
Phase Guard может использоваться для защиты любого трехфазного оборудования с магнитным управлением. которые могут быть повреждены в ненормальных фазовых условиях, таких как одиночный фазировка. Он предназначен для контроля любой трехфазной линии питания и может использоваться с любой тип исполнительных органов управления, таких как кнопочные посты, термостаты, давление или поплавковые выключатели.Его также можно использовать в цепи отключения с ручным управлением. пускатели в сочетании с шунтирующими или емкостными расцепителями. Типичные области применения следующие:
- Любой трехфазный двигатель.
- Необслуживаемые двигатели, например вентиляторы.
- Насосы, холодильное оборудование, кондиционеры, сварочные аппараты, компьютеры.
Гибкость
- На работу Phase Guard не влияют отклонения от базового напряжения (в пределах допустимые пределы), при условии, что фазные напряжения сбалансированы
- Его можно использовать с двигателями любой мощности при заданном напряжении.Стандартные модели доступны для работы на следующих напряжениях: 120, 208, 240, 480, 550, 600 В перем.
- Phase Guard можно использовать для защиты отдельных двигателей или группы двигателей. вместе, когда они питаются от общего контактора или с магнитной фиксацией автоматический выключатель. Однофазное реле может использоваться для защиты оборудования в небольшой завод от однократной фазы от внешнего источника.
- Phase Guard имеет функцию автоматического сброса, что делает его идеальным для защиты оставленных без присмотра двигателей с сенсорным управлением.Когда фаза происходит сбой, двигатель отключается от линии, и когда нормальная линия условия восстанавливаются, Phase Guard сбрасывается.
- Phase Guard прост в установке и не требует настройки в полевых условиях.
