Реле напряжения однофазное: назначение, схема подключения

Любая электрическая сеть – это соединение электрических цепей. А для них действует закон Ома для участка цепи. Включение и отключение потребителей электроэнергии в этой разветвленной системе определяет величины напряжения в тех или иных местах. В многоквартирных домах многих населенных пунктов эти электрические цепи связаны как между собой, так и с окружающей промышленной зоной.

По этой причине взаимные связи обуславливают как скачки, так и провалы напряжения, которые могут быть как минимум неполезны для работающего электрооборудования. Каким наиболее простым способом можно обезопасить свое электрооборудование от перепадов напряжения?

О причинах нестабильности в электросетях

Не только бесконтрольное распределение экстремальных потребителей по электросети может привести к поломке оборудования. Со временем устаревает электропроводка. И особенно в домах с электроплитами и электрическим отоплением она со временем приводит к наиболее ощутимым потерям. Схема электроснабжения звезда с нулевым проводом, которая используется повсюду, завершается распределением фаз как между квартирами, так и между потребителями на производстве.

Поэтому падение напряжения от включения потребителей в одних местах неизбежно сопровождается увеличением напряжения у маломощных потребителей других фаз. Это наиболее опасная ситуация, для преодоления которой эти потребители своевременно отключаются от электросети. Иначе многие из них получат повреждение. Самые зависимые в таких ситуациях – это лампочки накаливания. Но и при понижении напряжения есть свои «лидеры». Обычно это стиральные машины. Не отстают от них и кондиционеры с холодильниками.

Для чего применяют реле напряжения однофазное

Для защиты потребителей от пагубного воздействия напряжения применяется специализированное реле. Его контакты разрывают электрическую цепь 220 В в месте, заданном электрической схемой. Это и есть реле напряжения однофазное. Современные модели таких коммутаторов позволяют своими настройками задать оптимальный рабочий диапазон напряжения. Выход его за граничные значения сопровождается срабатыванием этого устройства и разрывом электрической цепи.

Происходит отключение тех или иных потребителей электроэнергии. Восстановление электроснабжения для них возможно только при условии восстановления величины напряжения до значений заданного диапазона. Как минимального, так и максимального. В некоторых схемах этот диапазон контролируется не одним, а двумя реле. Они так и называются – реле минимального и максимального напряжения. Это целесообразно делать при большом количестве уже имеющихся нагрузок, которые избирательно реагируют на скачки и провалы напряжения.

Более узкая специализация, расширение функциональных возможностей

Для одних потребителей опасно повышение, а для других понижение напряжения. Их разделяют на группы и каждую из них подключают через соответствующее реле. Такое техническое решение более эффективно для промышленных предприятий. Для квартир и частных домов наилучшими моделями будут реле, в которых отключение настраивается как от понижения, так и от повышения напряжения. Пример такого настраиваемого коммутатора показан далее на изображении.

Современное реле напряжения Современное реле напряжения

На видимой левой боковой поверхности корпуса не только читается название этого реле, но и видна схема присоединения этого устройства к электрическим цепям. Для более удобного рассмотрения аналогичная схема показана отдельным изображением. Встроенный вольтметр с цифровой индикацией также обеспечивает настройку кнопками со стрелками. Верхний предел диапазона и порог срабатывания настраивается правой кнопкой со стрелкой, направленной вверх, а нижний – со стрелкой, направленной вниз. Соответствующие выбранным значения называются верхней и нижней уставками реле напряжения.

Схема однофазного реле контроля напряжения Схема однофазного реле контроля напряженияСхема подключения реле РН-113 Схема подключения реле РН-113

Представленная модель выполняет только функции, присущие реле напряжения. Но для расширения функциональных возможностей табло делается более информативным. Индикаторы, показывающие напряжение электросети, дополняются, например, как в модели, показанной ниже, отдельными цифрами для силы тока, протекающего через контакты.

Реле напряжения VA-40 Реле напряжения VA-40

Также предусмотрена возможность независимого отключения их нажатием на специальную кнопку. По конструкции корпуса очевидно предназначение реле. В предложенных к рассмотрению изображениях это электрические щиты. В них крепление делается DIN-рейкой.

Пример щитовой схемы

Для представления о том, что собой представляет схема с защитой от перепадов напряжения, служит ее изображение, показанное ниже.

Типовая схема домашнего электрического щита с однофазным реле напряжения (счетчик расположен вне квартиры) Типовая схема домашнего электрического щита с однофазным реле напряжения (счетчик расположен вне квартиры)

Если аналогичный электрощит собирается своими руками из приобретенных комплектующих, рекомендуем учесть такой важный нюанс.

  • Выбор реле напряжения надо сделать после того, как будут определены параметры входного автоматического выключателя. При этом максимальный ток для реле надо выбрать больше, чем у него, из следующего стандартного ряда значений:
Стандартные параметры автоматических выключателей Стандартные параметры автоматических выключателей

Но при этом рекомендуется сравнить два варианта отключения нагрузки:

  • непосредственно контактами реле напряжения;
  • дополнительным коммутатором, управляемым от реле напряжения.

Не исключено, что вариант с дополнительным коммутатором получится дешевле и, по этой причине, предпочтительнее.

Схема подключения реле через магнитный пускатель Схема подключения реле через магнитный пускатель

Для оптимальной работы необходима соответствующая настройка реле напряжения. Это значит, что его уставки должны соответствовать характеристикам потребителей электроэнергии, которые расположены после него и с ним связаны. Большое разнообразие бытовых электроприборов затрагивает также и отношение к переменам величины питающего напряжения. В первую очередь, это связано с тем, что некоторые из них снабжены внутренним стабилизированным источником питания.

Распределение нагрузок по группам

Такое техническое решение эффективно защищает от провалов в сетевом электроснабжении. Но в большинстве моделей домашнего электрооборудования нет защиты от повышенного напряжения сети. Поэтому основная задача при вводе в эксплуатацию электросети – это правильная настройка ее защитных устройств. Универсального варианта решения этой задачи не существует. Но основной принцип, о котором еще раз следует упомянуть и который можно использовать для любой схемы электроснабжения, заключен в группировке нагрузок.

Каждая группа создается из потребителей электроэнергии по их отношению к максимальному и минимальному значениям питающего напряжения. Например, кухонное электрооборудование, которое относится к электронагревательным приборам, выделяется в отдельную группу и подключается к условно так называемому первому реле напряжения. Для него делаются свои уставки. Оборудование с электродвигателями образуют следующую группу со вторым реле напряжения и другими уставками и т.д. В результате получится схема, пример которой показан далее.

Группировка бытовых потребителей электроэнергии Группировка бытовых потребителей электроэнергии

Экономия себе во вред

Предложенная схема – не наилучшее решение при электроснабжении со значительной нестабильностью. При частом выходе напряжения за пределы релейных установок электроприборы будут отключаться и сделают просто невыносимой работу с ними. Для таких электросетей необходим стабилизатор напряжения. А схема, показанная выше, – это менее затратный вариант по сравнению со стабилизацией или, например, сгоревшей стиральной машинкой, используемой без такой схемы.

В заключение еще раз напомним читателям о том, что мы все являемся потребителями электроэнергии, распределяемой трехфазными ЛЭП. Риск обрыва или короткого замыкания в одной из фаз существует с вероятностью 50 на 50. Как следствие этого – перекос фазных напряжений. Следовательно, ваша домашняя электросеть должна быть готова перенести это событие без потерь благодаря использованию реле напряжения. И если в силу определенных причин приходится отказаться от инсталляции модернизированного электрического щита, можно использовать индивидуальные защитные коммутаторы-розетки:

Реле напряжения – розетка Реле напряжения – розеткаРеле напряжения – розетка Реле напряжения – розетка

На этом все.

Похожие статьи:

Однофазное реле напряжения — разновидности, популярные модели: legrand, abb, фото и видео обзор для чего необходимо реле контроля напряжения

С каждым годом бытовые приборы, которыми мы все пользуемся ежедневно, переоснащаются, становятся компактными с большим количеством опций. И это нас всех радует. Но к сожалению, качество бытовой техники омрачает нестабильная подача электроэнергии. Отечественные линии электропередач работают нестабильно. Скачки напряжения – дело обычное, поэтому горит вся эта техника, как спички. Это подтвердят не только сервисные службы, но и пожарные. А можно ли избавиться от этих бед? Не проблема, просто в электрическую сеть дома или квартиры необходимо установить однофазное реле напряжения.

Что это такое, и какими функциями обладает данный прибор? На эти вопросы и будем отвечать в данной статье.

Однофазное реле напряжения Однофазное реле напряжения

Что это такое

Это устройство, в одном корпусе которого соединены два функционала: электронное устройство, которое контролирует показатель напряжения, и силовой разъединитель нагрузки. Само реле, а точнее сказать, его конструкция изготавливается на основе базы микропроцессоров или компаратора. Первый вариант отличается более плавной работой (регулировкой нижнего и верхнего уровня срабатывания).

Основной параметр аппарата – это быстрота срабатывания. Конечно, этот критерий во многом зависит от качества самого реле, поэтому брендовые приборы, к примеру, от компании «ABB» или «Legrand» срабатывают буквально за несколько долей наносекунды, то есть, мгновенно. В них порог срабатывания устанавливается по специальной шкале потенциометром. Отсюда не только быстрота работы, но и высокая точность определения предела скачка напряжения.

Однофазное реле контроля напряжения abb
Однофазное реле контроля напряжения abb

Внимание! Многие могут сказать, что установка стабилизатора напряжения решит данную проблему. Но учитывайте тот факт, что реле не выравнивает напряжение, оно является прерывателем электрической сети при повышении или снижении напряжения в ней. Но уже при стабилизации последнего, тут же включает цепь обратно. То есть, этот прибор работает только при аварийных ситуациях.

Разновидности

Разнообразие видов однофазных реле напряжения зависит от типа его подключения.

  1. Реле-вилка. У этого вида в конструкцию вмонтирована обычная штепсельная вилка. А, значит, реле просто втыкают в любую розетку. С противоположной от вилки стороны есть своя розетка, куда подключается бытовой прибор. Этот вид хорошо использовать, как единичный разделитель для одного или нескольких бытовых приборов. Это современный электронный аппарат, в состав которого также входят дисплей, на панель которого выводятся данные по напряжению, и кнопки настройки.
  2. Реле-удлинитель. По сути, это то же самое, что и предыдущий вариант. Только его конструкция – это удлинительный кабель, на котором установлена одна, две или три розетки.
  3. Реле напряжения однофазное для установки на DIN-линейку. Эту разновидность устанавливают в распределительный шкаф. Основное достоинство этого вида – установка на фазу потребительного контура. То есть, его можно установить на любой контур группы потребителей или сразу на фазу целого дома или на одну квартиру.
Реле вилкаРеле вилка

Реле на DIN-линейке

Как показывает практика, оптимальный вариант для создания нормальных условий работы бытовых приборов в доме или квартире – установка именно этого вида реле контроля напряжения.  Почему?

  • Во-первых, этот вид обладает широким диапазоном настроек.
  • Во-вторых, он может работать в разных режимах, независящих друг от друга. А именно, как обычное реле напряжения, как блок, контролирующий максимальное или минимальное напряжение (это две разновидности), как временное реле (то есть, может задерживать включение сети).

Конечно, разновидность сетей определяет и разновидность реле. Поэтому на рынке вы найдете и однофазные, и трехфазные. Но учитывайте тот момент, что трехфазные модели работают вот по какому принципу. Если вы его устанавливаете на вход в дом, то при скачке напряжения на одной из фаз сети, весь прибор отключается, то есть, он разъединяет и две другие фазы. Так что ваш дом остается без электричества.

Реле на дин рейкуРеле на дин рейку

Совет! Лучше установить на трехфазную сеть для частного дома три отдельных однофазных контролирующих напряжение блока на каждую фазу. Это гарантия, что при скачке напряжения на одной из них, произойдет ее отключение, а остальные две фазы будут работать в штатном режиме.

И еще один негативный момент, связанный с трехфазным реле. Если на соседних фазах напряжение будет отличаться, то прибор тут же сработает. К примеру, на одной фазе будет 230 вольт, а на соседней 220, то произойдет отключение трех фаз сразу. Хотя эти показатели напряжения являются нормальными. Поэтому, если в вашем доме нет трехфазных потребителей, то не стоит использовать трехфазное реле контроля напряжения.

И еще одна рекомендация от специалистов. Выбор зависит от силы тока (А). К примеру, на фазе контура установлен автомат 25 А, то рекомендуется сюда же установить реле на 32 или 40 А. То есть, с запасом в 20-30%. Запомните, что этот показатель не влияет на работу прибора, потому что размыкание сети происходит под действием изменяемого напряжения, а не силы тока.

Модели

В настоящее время рынок электрических реле просто завален разнообразными моделями от разных производителей. Здесь и отечественные марки типа РКН, Новатек-Электро, и от зарубежных компаний, таких как Легранд, ABB, Меандр или ZUBR. В общем, наименований компаний и марок огромное количество. Рассмотрим две из них.

Реле РКН

Технические характеристики:

  • Отключается на 6 минут.
  • Нижний уровень напряжения – 30 В, то есть, до 190 В.
  • Верхний уровень – 20 В.
  • Скорость срабатывания от 0,1 секунды до 10.
  • Работает без дополнительного напряжения.
  • Компактное устройство шириною 17,5 мм.
Реле напряжения ЛеграндРеле напряжения Легранд

Монтаж прибора можно произвести на DIN-линейку или на любую ровную поверхность с помощью саморезов. Устройство можно монтировать на провода сечением до 2,5 мм², клеммы это делать позволяют. На лицевой части установлена панель настройки и индикатор, показывающий, работает ли прибор или нет. То есть, горит зеленый глазок или нет. Корпус прибора пластмассовый.

Реле от компании «ABB»

Итак, реле ABB являются представителем высококачественных электронных приборов, которые известны во всем мире. Это так называемый брендовый прибор. Как и многие марки реле ABB может работать в четырех режимах.

  1. Как простое реле напряжения.
  2. Определяющее минимальное напряжение.
  3. Максимальное.
  4. Прибор с включением и задержкой времени.

Компания выпускает все разновидности реле ABB (одно- и трехфазные) с контролем большого диапазона скачков напряжения. При этом в модельной линейке есть и простые приборы, и сложные, к примеру, со встроенным реле временем.

Схема подключения реле

Заключение по теме

Итак, подведем итог всему вышесказанному. То, что реле, которое контролирует напряжение в доме или квартире, прибор просто необходимый, теперь понятно и вам. И если еще кто-то не успел его установить в электрическую сеть, то поспешите. Это небольшое устройство спасет вас от неприятностей и лишних расходов и ваше имущество от порчи. Самое главное, правильно подобрать реле точно по силе тока и грамотно его установить. Кстати, его монтаж настолько прост, что с ним может справиться любой человек, далекий от знаний электрики. Так что выбирайте и устанавливайте.

Однофазные реле напряжения



Однофазные реле напряжения предназначены для защиты однофазной нагрузки от недопустимых колебаний сетевого напряжения. Имеют широкий диапазон регулировок, в том числе регулировку задержки включения для защиты холодильного, компрессорного и кондиционерного оборудования.



Не сортировать

Подбор товара

Однофазные реле напряжения



Однофазное реле напряжения – это устройство, назначение которого, состоит в автоматическом контроле действующего напряжения сети и защиты (отключения) оборудования: бытовой техники, прочих устройств в домах и офисах. Данный процесс необходим в том случае, когда напряжение отклоняется от установленных значений.



Реле напряжения (однофазное) — выполняет только функцию защиты от перепадов напряжения. Когда питающая сеть изношена, неправильно выполнено распределение однофазных нагрузок (ввиду низкой квалификации обслуживающего персонала), а также при «обрыве нуля» или любой другой аварийной ситуации в электросети, данный прибор выполняет защиту «потребителя» путем отключения, для того чтобы исключить  выход из строя техники.



В каких случаях необходимо реле напряжения



Компания-производитель «Новатек-Электро» является успешным разработчиком электротехнической продукции, в том числе и устройств защиты от скачков напряжения. Наши рекомендации по выбору реле напряжения, купить которое вы можете, сделав заказ, непосредственно, на официальном сайте компании, определены следующими позициями:



  • При необходимости защиты от скачков напряжения в квартире, где, обрыв нейтрали – явление нередкое. В этом случае, однофазное реле напряжения для дома, станет спасением бытовой техники, так как, при обрыве нуля, на некоторых фазах происходит опасный рост напряжения до 380В и многие устройства, подключённые в электросеть, попросту выходят из строя.



  • При наличии в доме трех фаз, после включения нескольких однофазных «потребителей» с высокой мощностью может возникнуть перекос токов в фазах, что вызовет падение напряжения на самой загруженной фазе в таком случае для защиты от скачков напряжения в электросети, лучше приобрести несколько однофазных реле напряжения. Это поможет защитить технику, подключенную на фазу с недопустимыми параметрами, а на остальных фазах на которых напряжения удовлетворяет требованиям отключение производиться не будут.



  • Если нет возможности установить реле напряжения на всю квартиру, то для индивидуальной защиты электроприборов поможет реле напряжения вилка-розетка, которая автоматически отключит подключенную в него технику при недопустимых отклонениях напряжения, а при его нормальных показателях, возобновит работу устройств.



Как правильно выбрать защиту от скачков напряжения



Аварийных и других неприятных ситуаций со скачками напряжения в электросети, можно избежать, если подключить вашу технику к сети через реле напряжения вилка-розетка, либо установить реле напряжения на DIN-рейку во вводном щите.



При покупке прибора, стоит учитывать запас его мощности, на 20-30 % больше, чем максимально-допустимая мощность нагрузки.  Попросту говоря, если автоматический выключатель рассчитан на 25 А, то выбор реле напряжения должен быть не менее, чем на 32 А.



Более подробную информацию об однофазных приборах для защиты от перепадов напряжения, можно получить, ознакомившись с продукцией нашей компании, в соответствующем разделе на сайте, а также посредством контакта с менеджерами.






Производство сертифицировано по ISO 9001

rele-stoimost

Сертификацию по ISO 9001 прошли все участки производства, благодаря чему постоянно увеличивается качество выпускаемой продукции и уменьшается уровень брака.

Гарантия на всю продукцию 10 лет

kupit

На всю продукцию с момента покупки действует гарантия 10 лет.


Однофазные реле контроля напряжения, часть 3

Продолжение серии обзоров об однофазных реле контроля напряжения, начатое тут:
Часть 1 — PH-260t
Часть 2 — УЗМ-50Ц
Предыдущая версия УЗМ-51М
Это те самые проблемные УЗМ-51М, которые дохли пачками (вместе с УЗМ-50Ц)
Мне его отдали тоже дохлым и слегка покоцаным, тем интереснее было найти причину такой его «работы»

Для наглядности, собрал все известные мне УЗМ-51М в одну кучу в порядке новизны слева направо


1 — Самая первая версия УЗМ-51М, которая давно не производится и не продаётся. Именно она сделала УЗМ популярным бытовым устройством защиты от перенапряжений.

Как оно выглядело снаружи

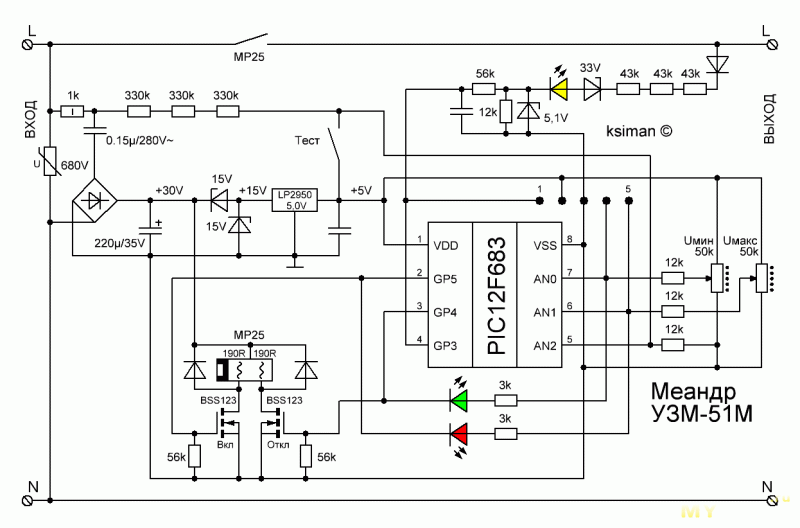

Схема

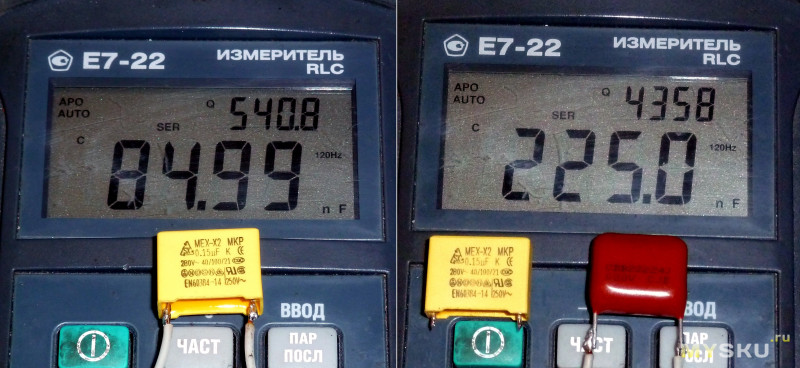

В этих УЗМ по прошествии нескольких лет работы, балластный конденсатор MEX-X2 MKP 0,15мкФ 280В~ терял свою ёмкость и устройство переставало работать. Мой УЗМ постигла та-же участь, но полного выхода из строя я не стал дожидаться и через пару лет работы, заранее заменил конденсатор. При этом штатный конденсатор изрядно успел потерять свою ёмкость. Потеря ёмкости легко и быстро диагностируется без разборки по заниженному собственному потребляемому току реле в его выключенном положении (менее 9мА). После его замены на обычный плёночный полипропиленовый CBB 0,22/630, УЗМ до сих пор уже несколько лет нормально работает.
Кроме того, в данном реле ставили накопительный конденсатор 220мкФ, ёмкости которого только впритык хватало для срабатывания реле. Заменил его на конденсатор увеличенной ёмкости 330мкФ. Во всех дальнейших модификациях УЗМ ёмкость данного конденсатора была увеличена производителем до тех-же 330мкФ.

Переделка



Забавная особенность данных реле — они тихонько тикают во время работы 🙂 Это связано с особенностями схемотехники. Все дальнейшие модификации работают тихо. При большом желании, тикание можно убрать, изменив схему управления ключевыми транзисторами, как было сделано во всех последующих модификациях.

2 — Следующая версия УЗМ-51М, где производитель избавился от проблемных конденсаторов. Эта версия не производится и не продаётся.
Полный обзор данного реле был написан ранее

3 — Герой текущего обзора. Эта версия уже не производится, но пока есть в продаже, будьте внимательны!

4 — Последняя поправленная версия УЗМ-51М, обзор на которую будет позже в 4 части. Именно эта версия сейчас производится и местами продаётся.

Скорее всего, существуют и другие модификации УЗМ-51М, но мне они пока не попадались.

Итак, УЗМ-51М 2018г


Данное реле имеет совсем другой корпус и внешне отличается от предыдущих.
Корпус глянцевый, светло-серый (вместо розового). Горение не поддерживает
Вместо защёлок теперь корпус скрепляется саморезами.
На одном из саморезов стоит пломба
Зачем-то скромно убрали название модели с лицевой панели.
Поменяли надписи на корпусе:
— надписи крашеные вместо лазерной гравировки
— убрали серийный номер
— добавили дату производства
— клеммы подключения промаркировали литьём корпуса
Окна гнёзд подключения в корпусе увеличили до 8,5х11мм (ранее было 7х9мм)
Теперь провод 25кв.мм зажимается легко.
Винты на клеммах поставили только под крестовую отвёртку (ранее ставили универсальные)
Клеммы по-прежнему без защитных шторок
Перенесли светодиодные индикаторы в кучу наверх

Разбор, куда-же без него 🙂

Высокотехнологичная прокладка из электрокартона присутствует 🙂

Печатная плата стоит совсем другая, фото уже после ремонта и доработок.


Мешающие просмотру элементы подняты

Схема напоминает предыдущую версию УЗМ-51М, поэтому буду писать только основные её отличия.

Вот тут и кроется основной источник проблем:
Проблема №1 — Проверенные временем транзисторы VT3 и VT4 BSS123 заменили на дефектные (либо поддельные) Si2308DS. В моём УЗМ один из этих транзисторов был пробит по цепи затвор — сток, что блокировало работу всего устройства по питанию. Забегая вперёд замечу, что в следующей версии УЗМ этот косяк был устранён. Оба транзистора я заменил на BSS123

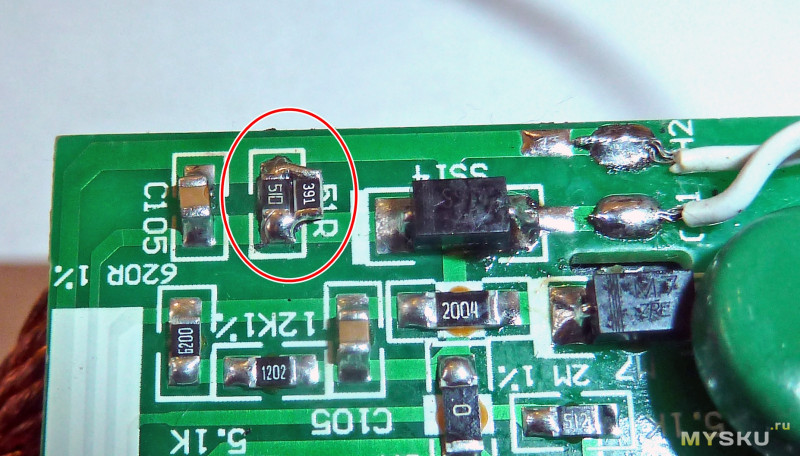

Проблема №2 — защитный выводной резистор R1 был зачем-то заменён SMD резистором сниженной мощности и габарита. SMD резисторы плохо переносят перегрузки и часто уходят в обрыв. В следующей версии УЗМ этот косяк также был устранён. Печатная плата не позволяет корректно поставить туда выводной резистор нормальной мощности, поэтому пока его не трогал.

Проблема №3 — не поставлен шунтирующий конденсатор на входе стабилизатора DA1.
В даташите LP2950 чётко указано:
A 1µF tantalum, ceramic or aluminum electrolytic capacitor
should be placed from the LP2950/LP2951 input to ground if
there is more than 10 inches of wire between the input and
the AC filter capacitor or if a battery is used as the input.
Stray capacitance to the LP2951 Feedback terminal can
cause instability.
Понятными словами — если расстояние от входа LP2950 до конденсатора питания или батареи более 25см, необходимо поставить танталовый, керамический или алюминиевый конденсатор 1мкФ рядом с ней.
В данном случае тут вообще нет прямой связи между C1 и D1 (между ними стоит стабилитрон с динамическим сопротивлением аж 80 Ом при токе 1мА) и установка конденсатора на входе LP2950 необходима для её стабильной работы. То, что устройство работает и без этого конденсатора вовсе не означает, что его можно не ставить! Ни в одной версии УЗМ этот косяк устранён не был.
Поставил конденсатор 1мкФ/50В

Заменённые и добавленные элементы обведены красным, зелёным обвёл резистор, который пока трогать не стал т.к. другой некуда припаивать.

Все остальные элементы, включая силовое реле и управляющий контроллер остались как были ранее.

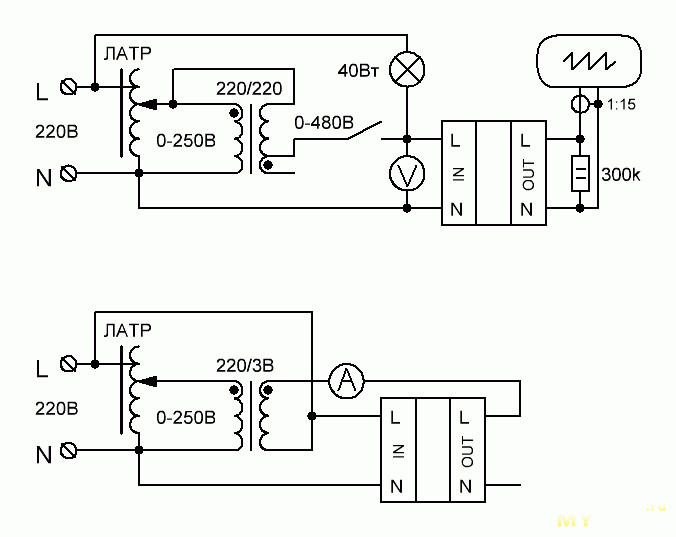

Проверку проводил по прежней методике ЛАТР + трансформатор 220/220 + измерительные приборы.
Напряжение 440В реле выдержало несколько часов без последствий. Кратковременно (несколько секунд) подавал напряжение 480В также без последствий Ещё большее тестовое напряжение подавать нельзя — начинают проводить ток защитные варисторы.
Результаты проверки совпали с результатами предыдущего реле, поэтому нет смысла их тут повторять.

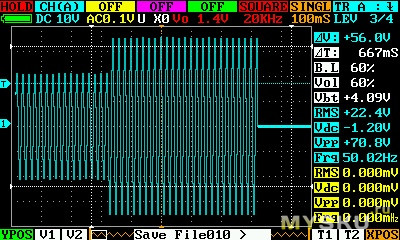

По программной части производитель также умудрился напартачить — если сразу после ручного включения кнопкой Тест отключить входное питание, то после возобновления питания реле остаётся в отключенном режиме, вымаргивая режим ручного отключения 🙁 Почему режим работы не записывается в память контроллера сразу после изменения? Как можно было не заметить эту явную проблему на этапе тестирования — я не понимаю, она-же сразу проявляется! В старых версиях УЗМ такой проблемы не было.
Других заметных различий в работе программы я пока не заметил — защита отрабатывает чётко и быстро.

Вывод: новая модификация не всегда и не во всём лучше старой проверенной. Вместе с улучшением корпуса, производитель накосячил с элементной базой и прошивкой 🙁

Бонус

Для внимательных — найдите лишнее и почему?

Спасибо за внимание
Надеюсь, продолжение следует…

Однофазные реле контроля напряжения, часть 9

Наконец, на тест попал истинный китаец во всех поколениях 🙂

Предыдущие части



Реле заказал на обзор один из читателей mysku ибо устройство реально интересное.

Почтовый пакет


На коробке указаны основные технические характеристики реле

Внутри никаких бумажек и китайских подарков обнаружено не было.

Реле устанавливается на стандартную ДИН рейку и занимает 2 модуля в ширину (36,5мм)

Лицевая панель с прозрачной защитной плёнкой без тонирования
Кнопки нажимаются туго из-за толстой защитной плёнки.

Светодиодные и цифровые индикаторы красного цвета светят непривычно ярко по сравнению например с приборами от Меандра.
Верхний индикатор отображает текущее входное напряжение, нижний — текущий проходящий ток.
Кнопки предназначены для изменения настроек реле.
Зелёный индикатор показывает наличие входного напряжения, он светится постоянно пока питание подано.
Красные отображают причину отключения реле.
Никакой индикации наличия выходного напряжения не предусмотрено.

Корпус собран на двух саморезах (один под защёлкой)
Сразу скажу, что конструкция не технологичная и обратно собирается с трудом.

Внутри две печатные платы, качество монтажа нормальное





Из замечаний — варистор припаян навесным монтажом и токовый трансформатор никак не фиксируется.
Силовые клеммы стандартные, не усиленные, без защитных шторок. Затягивать их следует осторожно и внимательно.

Силовое бистабильное поляризованное реле не имеет маркировки (скорее всего стоит JS201H). Оно имеет единственную обмотку на 12В и управляется сменой полярности управляющих импульсов. Силовые выводы гибкие медные и приварены к стальным клеммам подключения.

Реле было выпаяно и разобрано.
Судя по сечению пружинной пластины к пятаку, максимальный ток 63А реле выдержит лишь очень кратковременно. Глядя на всю силовую часть устройства, на глаз прикинул максимально — допустимую длительную нагрузку в 40А и лучше её не превышать. Если требуется китайское реле с более высоким рабочим током (до 63А), подбирайте устройство на 80 или лучше на 100 китайских ампер.

Вход в настройки — по удержанию кнопки SET более 5 секунд
Во время настройки прибора, реле принудительно отключается. Это спорное решение, не всякому потребителю понравится настраивать прибор в темноте.

Описание всех доступных настроек
1. Горит индикатор >V — настройка верхнего значения порога отключения реле 230-300В по умолчанию 270В.
2. Горит индикатор <V — настройка нижнего значения порога отключения реле
145-210В, по умолчанию 170В
3. Горит индикатор >A — настройка ограничения проходящего тока 1,0-63,0А, по умолчанию 63,0A
4. Красные индикаторы не горят — настройка задержки включения реле 3-300 сек, по умолчанию стоит значение 30 секунд

Для сохранения настроек достаточно ничего не нажимать 10 секунд

Для сброса настроек по умолчанию, необходимо одновременно нажать и удерживать кнопки ▲▼
Для включения блокировки изменения настроек, нажать и удерживать кнопки SET и ▲
Для отключения блокировки изменения настроек, нажать и удерживать кнопки SET и ▼
Программных калибровок вольтметра и амперметра обнаружено не было.

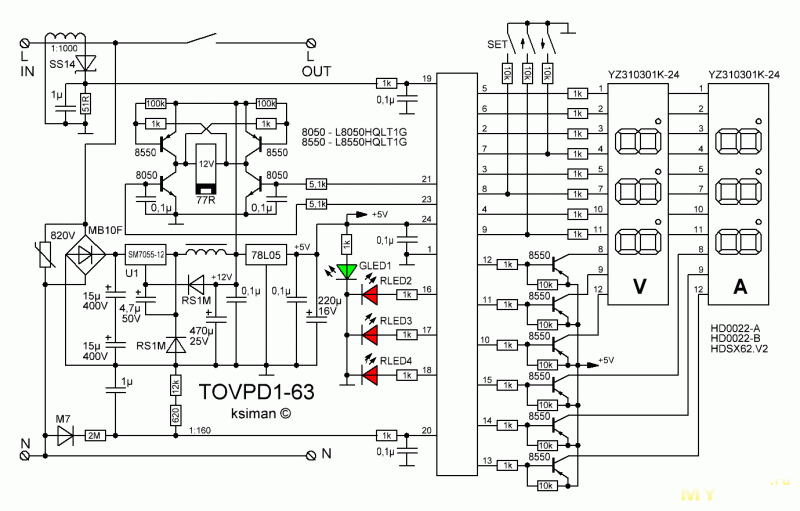

Схема по традиции

Система питания выполнена на базе Step Down импульсного стабилизатора SM7055-12. Сглаживающие ёмкости на входе 2 по 15мкФ последовательно без каких-либо выравнивающих элементов. Контроллер питается от линейного стабилизатора 78L05
Контроллер не имеет маркировки, что очень типично для китайских устройств.
Особенность — для измерения сетевого напряжения и тока используются средневыпрямленные сглаженные значения, что накладывает некоторые ограничения на их анализ.

Явные косяки схемы — информация, в том числе для китайского производителя 🙂
1. Резистор 2МОм в делителе напряжения. На нём выделяется всё входное напряжение, достигающее в амплитуде более 600В. Как правило, мелкие SMD резисторы в таком режиме долго не работают 🙁 Его очень желательно заменить на два последовательно по 1МОм
2. Контроль сетевого напряжения происходит через интегрирующую цепь с большой постоянной времени, что сильно снижает быстродействие защиты.
3. Токовый трансформатор поставлен на 50А, что не позволяет с нормальной точностью измерять токи свыше 50А ибо он просто входит в насыщение. Кроме того, токоизмерительная цепь не откалибрована под этот токовый трансформатор.
4. Недостаточный базовый ток n-p-n транзисторов управления силовым реле. На морозе не будет чёткого управления реле ибо не хватит усиления для их полного отпирания. Оптимальный номинал базовых резисторов 1кОм.

Мелкие недочёты схемотехники
1. Отсутствует цепь гашения самоиндукции катушки реле, например в виде шунтирующего варистора JVR-05N180M. Не смертельно, но желательно было поставить.
2. Классификационное напряжение варистора выбрано слишком высоким — 820В и превышает максимально-допустимое напряжение для стабилизатора SM7055-12. Примечательно, что на печатной плате указан номинал 560В, что даже меньше оптимального значения 680В
3. Отсутствие цепей выравнивания напряжения на конденсаторах 15мкФ (обычно это пара резисторов по 1МОм)
4. Слишком высокая яркость свечения красных светодиодов — они просто слепят. Желательно увеличить номинал их токоограничивающих резисторов до 2-3кОм

Хоть реле и не является измерительным прибором, проверил точность измерения входного напряжения и потребляемого тока по следующим схемам

Прибор начинает нормально работать при питающем напряжении от 20В

Таблица соответствия реального и отображаемого напряжения

20В — 19В
30В — 29В
50В — 49в
70В — 69В
100В — 100В
150В — 150В
180В — 180В
200В — 200В
230В — 228В
250В — 248В
300В — 296В
350В — 343В
400В — 393В
450В — 447В

В рабочем диапазоне напряжений от 100В до 250В, точность измерения напряжения довольно высокая.
Кратковременную подачу напряжения 450В реле успешно выдержало.

Таблица соответствия реального и отображаемого проходящего тока

0А — 0А
1А — 1,2А
2А — 2,5А
3А — 3,6А
5А — 6,3А
10А — 12,9А
15А — 18,5А
20А — 22,9А
25А — 27,1А
30А — 34,4А
40А — 48,5А
50А — 57,5А
60А — перегрузка свыше 63А

Как хорошо видно, ток измеряется весьма неточно и нелинейно, прибор по току явно не калибровался.
Отображение тока происходит без порогового значения, от 0А
При токовой перегрузке, реле отключается за одну секунду на время выдержки, на индикаторе высвечивается CUr. Затем, реле снова включается до следующего превышения тока. Ограничений на число превышения тока нет.
Я попытался калибровать измеритель тока, установив параллельно резистору 51Ом резистор 390Ом.

Ток до 50А стал измерять правильно, но на токах свыше 50А токовый трансформатор входит в насыщение и отображаемое значение тока начинает занижаться.
На токе 60А реле довольно быстро начало вонять палёным и проверку пришлось прекратить чтобы раньше времени не спалить устройство.

Проверка основных защитных функций реле
При снижении напряжения ниже порогового, реле отключает нагрузку через 500-600мс и в большинстве случаев это нормальное значение. Гистерезис обратного включения составил +3В

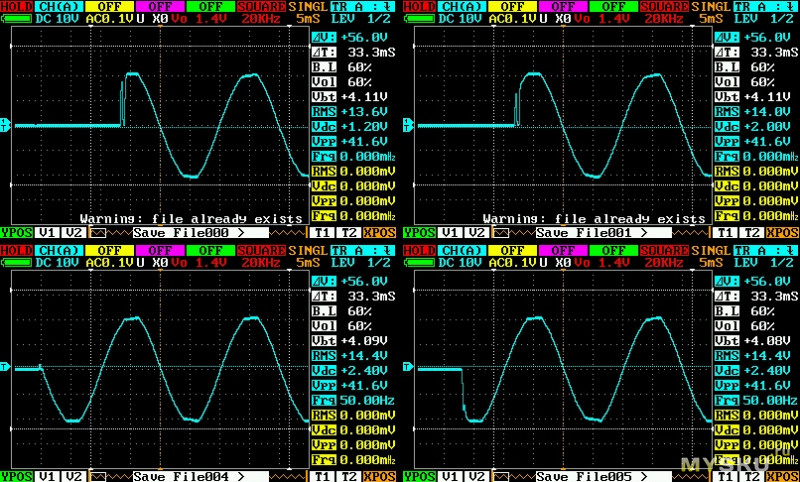

Никакой синхронизации включения и отключения реле нет — оно коммутируется в произвольном положении синусоиды. Можно записать это в минусы.
150В/дел 5мс/дел

При повышении напряжения выше порогового, реле отключает нагрузку в зависимости от превышения напряжения
При небольшом превышении напряжения (до 300В), время отключения составило аж 700мс

При перенапряжении 340В и 380В, время отключения составило 450мс


Далеко не всякая техника сможет выдержать 380В в течение почти 0,5 секунд и это самый большой недостаток данного реле 🙁 Большинство других проверенных ранее реле, имеют время отключения 20-60мс, т.е. на порядок меньше.

Вывод: недорогое и в принципе рабочее реле контроля напряжения для установки в бюджетные щиты до 40А, способное частично защитить потребителей. На дом или квартиру ставить его я бы воздержался.

Продолжение следует…

Реле контроля однофазного напряжения RV-32А

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Для защиты электрических приборов своей квартиры или загородного дома (дорогостоящие телевизоры, компьютеры, стиральные машины и прочая бытовая техника) рекомендую всем безоговорочно устанавливать однофазное реле напряжения, которое контролируют напряжение сети, и в случае его повышения или понижения, отключает электроприборы до того времени, пока уровень напряжения вновь не восстановится до нормального.

В ГОСТе 13109-97, п.5.2 говорится, что предельно-допустимое отклонение напряжения для однофазной сети составляет от 198 (В) до 242 (В).

Напомню, что напряжение в сети может измениться в любое время по многим и разным причинам. Это может произойти в случае повреждения питающего кабеля, например, при раскопках инженерных коммуникаций, или по причине человеческого фактора, например, по ошибке электрика, который в подъездном щитке случайно разорвет магистральный ноль — об этом нюансе я подробно рассказал в статье про обрыв нуля в трехфазной сети.

Посмотрите сами, практически каждый день в новостях проходит информация, что жители того или иного дома стали жертвами «обрыва нуля».

Почему я рекомендую абсолютно всем устанавливать однофазное реле напряжения?

Да потому, что автоматы и УЗО, установленные в щитке, на изменение уровня напряжения никак не реагируют. У них абсолютно другая функция: автомат — защищает линию от короткого замыкания и перегруза, а УЗО — служит для защиты людей от поражения электрическим током — читайте статью про применение и назначение УЗО.

Если, «не дай бог», при повышении или понижении напряжения «пострадали» Ваши дорогостоящие приборы, то в первую очередь нужно найти свидетелей — ими могут быть соседи. Затем нужно доказать, что тот или иной электрический прибор вышел из строя именно по причине повышенного или пониженного напряжения в сети — это могут подтвердить только специалисты сервисных центров или независимые эксперты. После этого нужно написать заявление в управляющую компанию (УК), где она должна создать комиссию по расследованию Вашего случая, приехать на место происшествия, и после всех осмотров и проверок составить акт, в котором перечислить причины аварии и оценить возмещение ущерба в денежном эквиваленте. Если же УК отказывается возмещать нанесенный ущерб, то Вам необходимо подать исковое заявление в суд, хотя, не факт, что суд признает виновника и выдаст решение о компенсации нанесенного ущерба.

От таких ситуаций никто из нас не застрахован, вообщем я Вас предупредил — решайте сами.

В качестве реле однофазного напряжения можно применять устройства разных производителей, например, РН-113 от «Новатек-Электро», УЗМ-50М или УЗМ-51М от электротехнической компании «Меандр», CM-EFS.2 от «АВВ», АЗМ-40А от «Ресанта», ZUBR D40t от «ДС Электроникс» и многие другие.

В сегодняшней статье я расскажу Вам о реле напряжения RV-32A  от компании EKF, которое я приобрел и планирую установить для защиты бытовой техники своей квартиры. Реле RV-32A — это микропроцессорное устройство, которое контролирует напряжение в однофазной сети переменного тока и защищает электрооборудование от перепадов напряжения.

Вот его внешний вид.

Габаритные размеры:



Технические характеристики реле напряжения RV-32A

Перечислю основные характеристики этого реле:

  • напряжение питания — 220 (В)
  • максимальный ток нагрузки — 32 (А)
  • максимальная мощность нагрузки — 7 (кВт) при cosφ=1
  • погрешность при измерении напряжения — 1%
  • степень защиты — IP20
  • коммутационная стойкость контактов реле — 100 тыс.
  • контакт — 1NO (нормально-открытый)
  • температура эксплуатации — от -5°С до +40°С
  • максимальное сечение подключаемых проводов к клеммам реле — 6 кв.мм

Установка и схема подключения реле RV-32A

Реле устанавливается в щитке на стандартной DIN-рейке шириной 35 (мм). По месту занимает всего 2 модуля, в отличие от некоторых его аналогов, перечисленных в начале статьи.

Реле контроля однофазного напряжения можно подключить до электросчетчика или после него.

Первый вариант я предпочитаю больше, т.к. при этом мы защищаем не только электрооборудование своего дома, но и сам счетчик, ведь при повышении напряжения компоненты электронного счетчика также могут выйти из строя. Но в этом варианте могут возникнуть проблемы с управляющей компанией по поводу опломбировки. Решение проблемы очень простое — это размещение вводного автомата и реле напряжения в отдельном пластиковом боксе, который впоследствии будет опломбирован.

Реле устанавливается непосредственно в цепь питания сразу же после вводного автомата, номинал которого не должен быть больше 32 (А). Это обуславливается тем, что максимальный ток реле RV-32A составляет 32 (А) или 7 (кВт) по мощности.

На нижние клеммы с обозначением «Питание» подключаем фазу и ноль с вводного автомата. На верхние клеммы «Нагрузка» подключаем фазу и ноль, которые идут на однофазный счетчик (читайте статью про схему подключения однофазного счетчика). Со счетчика фаза распределяется по групповым автоматам, а ноль идет на нулевую шинку.

Во втором варианте на нижние клеммы с обозначением «Питание» подключаем фазу и ноль со счетчика. На верхние клеммы «Нагрузка» подключаем фазу, которая идет на групповые автоматы в щитке, и ноль — на нулевую шинку.

Вот схема силовой цепи реле RV-32A.

Внутри корпуса установлено промежуточное реле с катушкой управления на 24 (В) постоянного напряжения (DC). Как видите, силовые контакты реле имеют некоторый запас по току до 40 (А).

Промежуточное реле своим силовым нормально-открытым контактом (NO) коммутирует фазу нагрузки, т.е. фаза проходит через силовой контакт реле, а ноль выполнен в виде перемычки.

Если в Вашей квартире вводной автомат установлен на 40 (А), 50 (А) или еще больший номинал, то в эту схему необходимо добавить контактор, но об этом я расскажу Вам в следующей статье — подписывайтесь на новости сайта.

Регулировка и настройка уставок

1. Уставка максимального напряжения (U>)

Чуть выше я говорил, что предельно-допустимое превышение напряжения по ГОСТу составляет 242 (В), поэтому регулятор повышения напряжения рекомендую установить на отметку 235 (В) или 240 (В). Диапазон уставок имеет предел от 225 (В) до 275 (В).

2. Уставка минимального напряжения (U<)

Предельно-допустимое понижение напряжения по ГОСТу составляет 198 (В). Регулятор понижения напряжения рекомендую устанавливать в зависимости от местных условий, ведь зачастую напряжение сети в нормальном режиме бывает пониженным, особенно в зимнее время. Я установил регулятор на отметке 210 (В). А вообще диапазон уставок имеет предел от 165 (В) до 215 (В).

3. Уставка выдержки времени при срабатывании реле

Выдержку времени при превышении или понижении питающего напряжения можно установить от 0,1 до 10 секунд.

Я всегда выставляю самый минимальный порог, т.е. 0,1 секунду — чем быстрее сработает реле, тем лучше.

4. Уставка выдержки времени при автоматическом повторном включении (АПВ)

При восстановлении питающего напряжения в пределах нормы (уставок) реле RV-32А автоматически включается, т.е. подает напряжение на нагрузку. Согласитесь, ведь это очень удобно — не нужно караулить и выжидать, когда напряжение станет «нормальным». Представьте себе, что в Ваше отсутствие напряжение сети вышло из нормы, и восстановилось буквально через несколько минут. Таким образом, холодильник даже не успеет разморозиться — продукты не пропадут. И это только один из примеров.

Выдержка времени АПВ настраивается этим регулятором в пределах от 0,3 до 30 секунд. На восстановление я установил 6 секунд.

И еще забыл сказать, автоматическое включение реле (АПВ) после его отключения происходит при напряжении 3% от заданных уставок. На превышение я выставил уставку 235 (В), это значит, что реле автоматически включится при 228 (В). На понижение я выставил уставку 210 (В), это значит, что реле автоматически включится при 216 (В).



Режимы работы реле однофазного напряжения RV-32A

Рассмотрим принцип работы реле на моем испытательном стенде. В качестве нагрузки я подключил лампу накаливания, а контролировать напряжение буду с помощью электроизмерительных клещей (мультиметр).

Вот схема подключения:

1. Напряжение в норме

Когда напряжение сети находится в норме, а точнее в пределах выставленных уставок, то контакт реле замкнут, а значит на нагрузке есть напряжение. В это время на лицевой панели реле постоянно горит желтый светодиод «R/T».

2. Напряжение сети увеличилось

Если напряжение в сети превысило 240 (В) (зависит от заданной уставки), то начнет мигать желтый светодиод «R/T» и загорится красный светодиод «U>». В моем случае через 0,1 секунду реле сработает и отключит лампу от сети.

3. Напряжение сети уменьшилось

Если напряжение в сети снизилось меньше 210 (В) (зависит от заданной уставки), то начнет мигать желтый светодиод «R/T» и загорится красный светодиод «U<». В моем случае через 0,1 секунду реле сработает и отключит лампу от сети.

О принципе работы реле более подробно смотрите в видеоролике:

P.S. На этом я заканчиваю свою статью про контроль однофазного напряжения 220 (В) с помощью реле RV-32А от EKF. У кого выполнен трехфазный ввод, тому будет полезно почитать статьи про цифровое трехфазное реле напряжения V-protector 380V и реле контроля трехфазного напряжения ЕЛ-11, ЕЛ-12 и ЕЛ-13.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
