Разные схемы фотореле

Задачей фотореле является управление освещением, зачастую, это схема с фоточувствительным элементом, которая управляет включением освещения в темное время суток. Радиолюбителями  разработано множество различных схем фотореле, представим вашему вниманию простые и надежные схемы на различных фоточувствительных элементах: фоторезисторах, фотодиодах, фототранзисторах.

Первая схема фотореле на фотодиоде и вполне подойдет для начинающих, так как проста в изготовлении и не содержит редких элементов. В качестве нагрузки после ключа использован светодиод, разумеется вместо него можно применять и другую логическую схему или реле. В данной схеме фотодиод включен через стабилизатор тока, схема в таком включении дает существенную разницу при освещении и затемнении светочувствительного элемента и поэтому не требует дополнительного усилителя. При резком изменении освещения напряжениние на фотодиоде меняется от 0 до уровня напряжения питания схемы. Эту схему вы можете без труда собрать и отрегулировать за пару часов на макетной плате. Фотодиод можно использовать почти любой марки.

Детали:

 В данной схеме был применен ФД 256, но схема работает и с фототранзисторами. VD1 и VD2 можно ставить любые кремниевые диоды. Транзисторы также можно любые маломощные. Как я уже говорил первый транзистор работает как стабилизатор тока и чем больше будет R2, тем больше чувствительность схемы, но не перестарайтесь с настройкой. Каскад на втором транзисторе — эмиттерный повторитель , третий транзистор — обычный ключ.

Предлагаем Еще одну несложную схему с минимальным количеством деталей, и высокой чувствительностью. Такая чувствительность достигается за счет включения транзисторов VT1 и VT2 как составного. В таком включении общий коэффициент усиления будет равен произведению коэффициентов составляющих транзисторов. Также за счет этого включения достигается высокое входное сопротивление, что позволяет использовать фоторезистор и другие высокоомные источники сигнала.

Принцип работы:

Схема работает очень просто- с увеличением освещенности сопротивление фоторезистора уменьшается до нескольких килоом (в темноте — несколько мегаом) это приводит к открыванию транзистора VT1. Коллекторный ток VT1 откроет транзистор VT2, который в свою очередь включит реле и оно своими контактами включит нагрузку.Чтобы в момент включения реле не возникала самоиндукция и маломощный сигнал фоторезистора преобразовался в достаточный для включения обмотки сигнал включен VD1.

Детали:

Для регулировки чувствительности этой схемы, которая иногда может быть избыточной можно поставить в схему переменный резистор, который показан на схеме пунктиром.Питание схемы зависит от рабочего напряжения реле и может быть в пределах 5-15в.При питании 6 вольт можно исплользовать РЭС 9, при 12 вольтах РЭС 15,РЭС 49. Ток обмотки при использовании указанных транзисторов не должен превышать 50 мА. если поставить вместо VT2, более мощный типа КТ 815, выходной то может быть большим и возможно использование более мощных реле. следует учитывать что при повышении питания увеличивается чувствительность фотореле.

Еще одна схема собрана на операционном усилителе и также не содержит большого количества деталей.ОУ в данной схеме включен как компаратор (сравнивающее устройство), а фотодиод включен в фотодиодном режиме, питание на него подано так, что он смещен в обратном направлении.

Из за такого включения при снижении освещенности возрастает сопротивление светодиода, и это приводит к к тому, что уменьшается падение напряжения на резисторе R1, и соответственно падает на инвертирующем входе компаратора. На неинвертирующем входе напряжение устанавливается с помощью R2, и является пороговым, то есть задает порог срабатывания. При уменьшении напряжения на инвертирующем входе ниже порогового на выходе компаратора появится уровень напряжения который откроет Т1 и включит реле.

Детали:

Транзистор можно использовать любой маломощный NPN типа КТ 315, 3102. ОУ в качестве компаратора типа К140УД6 — УД7, или подобные. Для питания схемы следует использовать выпрямитель с напряжением 9-12 вольт, реле выбирать с соответствующим напряжением срабатывания обмотки.

Настройка:

Наладка устройства заключается в установке порогового напряжения, его следует настроить таким образом, чтобы уже при наступлении сумерек происходило включение. Для настройки порога срабатывания можно использовать регулируемую лампу накаливания в затемненной комнате.Чтобы избавиться от возможного дребезга реле при срабатывании нужно параллельно катушке присоединить конденсатор на несколько сотен микрофарад.

схема, видео, инструкция по сборке

Одним из основных элементов автоматики в уличном освещении, наряду с таймерами и датчиками движения, является фотореле или сумеречное реле. Назначение данного аппарата — автоматическое подключение полезной нагрузки, при наступлении темного времени суток, без участия человека. Это устройство также получило огромную популярность благодаря своей дешевизне, доступности и простоте подключения. В данной статье мы подробно разберем принцип работы сумеречного выключателя и нюансы его подключения, а также расскажем, как сделать фотореле своими руками. Это не отнимет много времени и сил, зато вам будет приятно пользоваться самостоятельно собранным устройством.

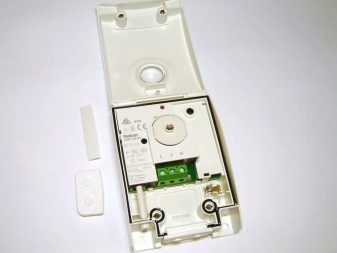

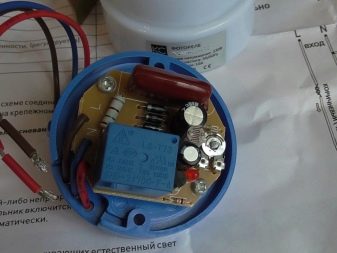

Конструкция реле

Основным элементом реле является фотодатчик, в схемах могут применяться фоторезисторы, диоды, транзисторы, фотоэлектрические элементы. При изменении освещенности на фотоэлементе соответственно изменяются и его свойства, такие как сопротивление, состояния P-N перехода в диодах и транзисторах, а также напряжения на контактах фоточувствительного элемента. Далее сигнал усиливается и происходит переключение силового элемента, коммутирующего нагрузку. В качестве выходных управляющих элементов используют реле или симисторы.

Почти все покупные элементы собраны по схожему принципу и имеют два входа и два выхода. На вход подается сетевое напряжение 220 Вольт, которое, в зависимости от установленных параметров, появляется и на выходе. Иногда фотореле имеет всего 3 провода. Тогда ноль – общий, на один провод подается фаза, и при нужной освещенности она соединяется с оставшимся проводом.

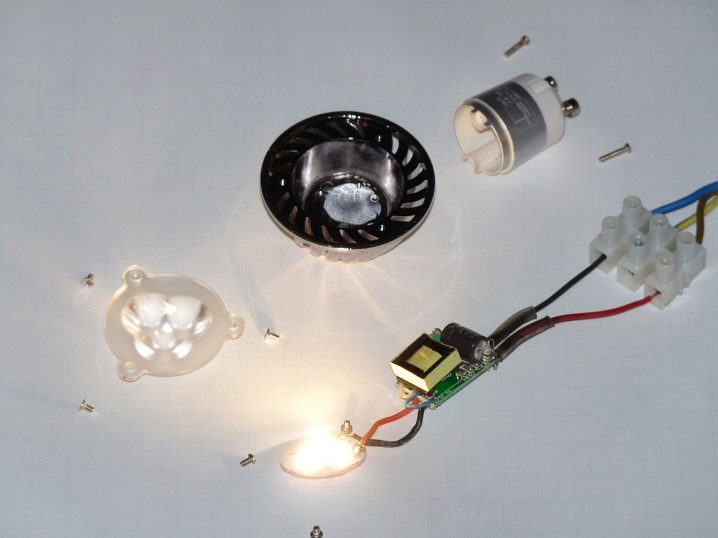

При подключении фотореле необходимо ознакомится с инструкцией, обратить особое внимание на максимальную мощность подключаемой нагрузки, тип ламп освещения (накаливания, газоразрядные, светодиодные лампочки). Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, а также с некоторыми видами диммеров из-за конструктивных особенностей. Этот нюанс необходимо учитывать, чтобы не повредить оборудование.

Давайте рассмотрим несколько схем для самостоятельной сборки сумеречного выключателя в домашних условиях. Для примера разберем, как сделать симисторный ночник с фотоэлементом.

Инструкция по сборке

Это самая элементарная схема фотореле из нескольких деталей: симистора Quadrac Q60, опорного резистора R1, и фото элемента ФСК:

При отсутствии света симисторный ключ открывается полностью и лампа в ночнике светит в полный накал. При увеличении освещенности в помещении происходит смещение напряжения на управляющем контакте и меняется яркость светильника, вплоть до полного затухания лампочки.

Обратите внимание, что в схеме присутствует опасное для жизни напряжение. Подключать и тестировать ее необходимо с особой аккуратностью. А готовое устройство обязательно должно быть в диэлектрическом корпусе.

Следующая схема с релейным выходом:

Транзистор VT1 усиливает сигнал с делителя напряжения, который состоит из фоторезистора PR1 и резистора R1. VT2 управляет электромагнитным реле К1, которое может иметь как нормально разомкнутые, так и нормально замкнутые контакты, в зависимости от назначения. Диод VD1 шунтирует импульсы напряжения во время отключения катушки, защищая транзисторы от выхода из строя из-за бросков обратного напряжения. Рассмотрев данную схему, можно обнаружить, что ее часть (выделенная красным) по функционалу близка к готовым сборкам релейного модуля для ардуино.

Слегка переделав схему и дополнив ее одним транзистором и солнечным фотоэлементом от старого калькулятора, был собран прототип сумеречного выключателя — самодельное фотореле на транзисторе. При освещении солнечного элемента PR1, транзистор VT1 открывается и подает сигнал на выходной релейный модуль, который переключает свои контакты, управляя полезной нагрузкой.

Если у вас остались вопросы, то посмотрите видео, на которых также подробно рассказывается, как сделать фотореле своими руками:

Вот, собственно и вся информация о сборке фотореле своими руками. Надеемся, предоставленные схемы и видео уроки помогли вам сделать сумеречный выключатель из подручных средств!

Наверняка вы не знаете:

Подборка простых и эффективных схем.

Мультивибратор.

Первая схема — простейший мультивибратор. Не смотря не его простоту, область применения его очень широка. Ни одно электронное устройство не обходится без него.

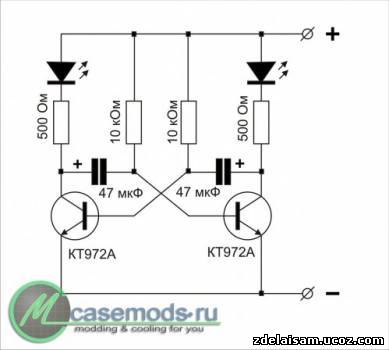

На первом рисунке изображена его принципиальная схема.

В качестве нагрузки используются светодиоды. Когда мультивибратор работает — светодиоды переключаются.

Для сборки потребуется минимум деталей:

1. Резисторы 500 Ом — 2 штуки

2. Резисторы 10 кОм — 2 штуки

3. Конденсатор электролитический 47 мкФ на 16 вольт — 2 штуки

4. Транзистор КТ972А — 2 штуки

5. Светодиод — 2 штуки

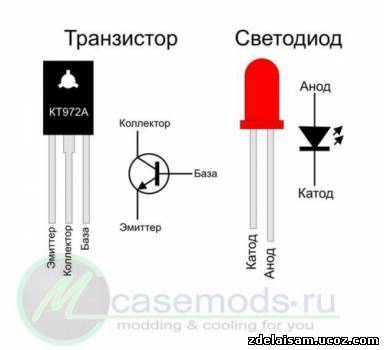

Транзисторы КТ972А являются составными транзисторами, то есть в их корпусе имеется два транзистора, и он обладает высокой чувствительностью и выдерживает значительный ток без теплоотвода.

Когда вы приобретёте все детали, вооружайтесь паяльником и принимайтесь за сборку. Для проведения опытов не стоит делать печатную плату, можно собрать всё навесным монтажом. Спаивайте так, как показано на рисунках.

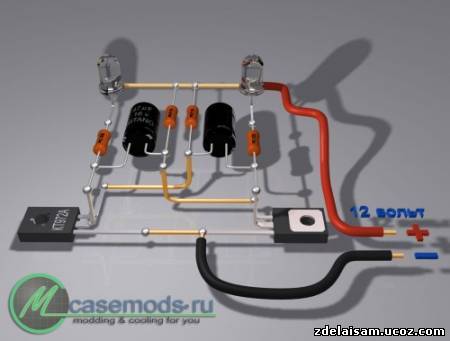

Рисунки специально сделаны в разных ракурсах и можно подробно рассмотреть все детали монтажа.

А уж как применить собранное устройство, пусть подскажет ваша фантазия! Например, вместо светодиодов можно поставить реле, а этим реле коммутировать более мощную нагрузку. Если изменить номиналы резисторов или конденсаторов – изменится частота переключения. Изменением частоты можно добиться очень интересных эффектов, от писка в динамике, до паузы на много секунд..

Фотореле.

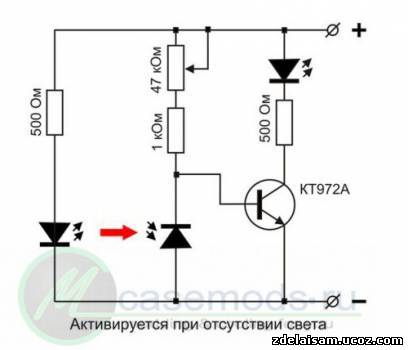

А это схема простого фотореле. Это устройство с успехом можно применить где Вам угодно, для автоматической подсветки лотка DVD, для включения света или для сигнализации от проникновения в тёмный шкаф. Предоставлены два варианта схемы. В одном варианте схема активируется светом, а другом его отсутствием.

Работает это так: когда свет от светодиода попадает на фотодиод, транзистор откроется и начнёт светиться светодиод-2. Подстроечным резистором регулируется чувствительность устройства. В качестве фотодиода можно применить фотодиод от старой шариковой мышки. Светодиод — любой инфракрасный светодиод. Применение инфракрасного фотодиода и светодиода позволит избежать помех от видимого света. В качестве светодиода-2 подойдёт любой светодиод или цепочка из нескольких светодиодов. Можно применить и лампу накаливания. А если вместо светодиода поставить электромагнитное реле, то можно будет управлять мощными лампами накаливания, или какими-то механизмами.

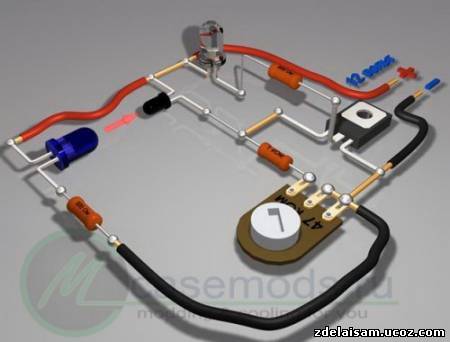

На рисунках предоставлены обе схемы, цоколёвка(расположение ножек) транзистора и светодиода, а так же монтажная схема.

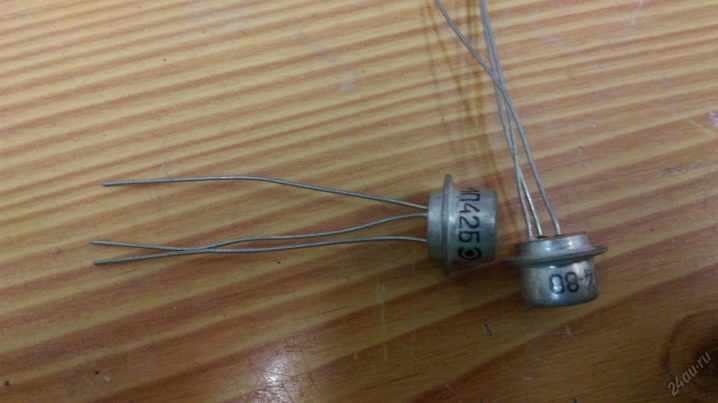

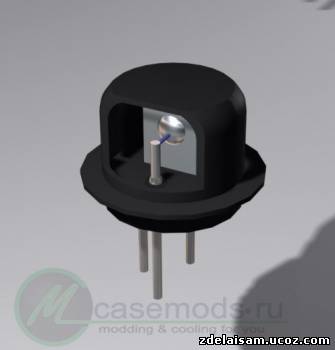

При отсутствии фотодиода, можно взять старый транзистор МП39 или МП42 и спилить у него корпус напротив коллектора, вот так:

Вместо фотодиода в схему надо будет включить p-n переход транзистора. Какой именно будет работать лучше – Вам предстоит определить экспериментально.

Усилитель мощности на микросхеме TDA1558Q.

Этот усилитель имеет выходную мощность 2 Х 22 ватта и достаточно прост для повторения начинающими радиолюбителями. Такая схема пригодится Вам для самодельных колонок, или для самодельного музыкального центра, который можно сделать из старого MP3 плеера.

Для его сборки понадобится всего пять деталей:

1. Микросхема — TDA1558Q

2. Конденсатор 0.22 мкФ

3. Конденсатор 0.33 мкФ – 2 штуки

4. Электролитический конденсатор 6800 мкФ на 16 вольт

Микросхема имеет довольно высокую выходную мощность и для её охлаждения понадобится радиатор. Можно применить радиатор от процессора.

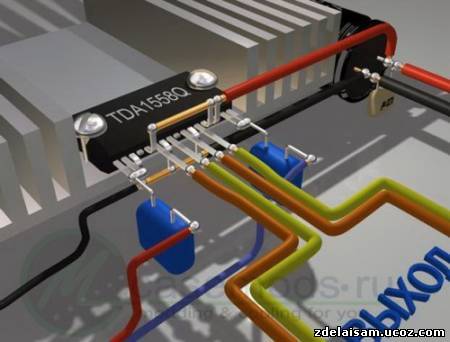

Всю сборку можно произвести навесным монтажом без применения печатной платы. Сначала у микросхемы надо удалить выводы 4, 9 и 15. Они не используются. Отсчёт выводов идёт слева направо, если держать её выводами к себе и маркировкой вверх. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля».

К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания.

Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу.

Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу.

Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ.

Прежде чем подавать питание, внимательно проверьте правильность монтажа. На входе усилителя надо поставить сдвоенный переменный резистор 100 кОМ для регулировки громкости.

делаем датчик света своими руками, простое фотореле для уличного освещения и сумеречный выключатель

Один из важных компонентов автоматики в наружном освещении, наравне с детекторами движения (ДД) и таймерами, это фотореле (или световое реле, сумеречный выключатель, фотодатчик). Предназначением этого устройства является включение наружного освещения и не только, при приходе темноты, без вмешательства человека.

За счет ускорения темпов технического прогресса и промышленных объемов производства сегодня цена светового реле не «кусается». В этой публикации мы рассмотрим устройство фотореле и особенности его подключения, кроме того, вы узнаете, как изготовить световое реле собственными руками.

Сфера использования

В большинстве своем световое реле предназначается для включения и отключения уличного освещения в автоматическом режиме. Имеются и иные возможности использования, в частности, посредством светового реле можно отрегулировать запуск водяного насоса фонтана с утра, а остановку под вечер. Сфера использования светоуправляемых приборов чрезвычайно обширна, они позволят решать самые разные вопросы, не только сопряженные с освещением.

Логично использование сумеречного выключателя для управления осветительным оборудованием в общественных местах, парках, торговых и промплощадках, на автопарковках, дорогах.

Устройство не позабудет включить освещение в вечернее время и выключить поутру без вмешательства человека. Система на 100% самостоятельна.

В частном домовладении также применяют автоматическое освещение, но здесь существенную роль играет цена на электрическую энергию. Отнюдь не всегда необходимо, чтобы осветительные приборы во дворе светили целую ночь, тратя недешевое электричество.

Как правило, требуется, чтобы освещение включалось с приходом темноты на протяжении определенного времени, а затем выключалось. Или же освещение включается исключительно в темное время суток на непродолжительный отрезок времени при присутствии людей в освещаемой области, например, около отхожего места, автогаража. В подобных ситуациях актуальны устройства, оборудованные вспомогательными приборами в виде ДД либо таймера.

Разновидности устройств

С учетом предназначения и исполняемых обязанностей прибор регулировки света подразделяется на несколько ключевых типов.

С интегрированным фотоэлементом (датчиком освещенности)

Нередко подобные устройства консолидированы в общий узел с управляемым осветительным прибором и предназначаются для монтажа на улице. Наделены высокой степенью влаго-, пылезащиты, не меньше IP44.

Функционируют исключительно с тем прибором, в который интегрированы.

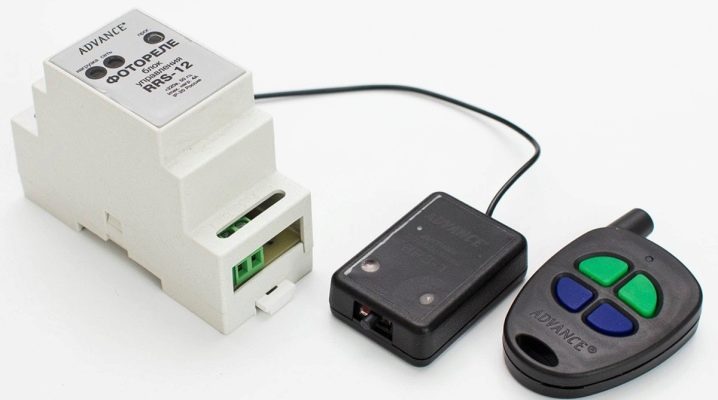

С выносным детектором освещенности

Электронный узел монтируется в шкаф, щиток либо устанавливается в ином огражденном от влияния неблагоприятных условий погоды месте, в связи с этим требования к уровню защиты оболочки IP понижены, хватает IP20. Датчик освещенности монтируется снаружи и соединяется посредством электропроводов с электронным узлом. Требования к IP датчику освещенности аналогичны уличному исполнению, не меньше IP44.

Разнесенная структура дает возможность формировать щиты автоматизации и управления уличным освещением, где сумеречный выключатель – это один из элементов комбинированной, многоуровневой схемы.

При подсоединении электроконтактов светового реле к электромагнитному аппарату либо мощному внешнему реле открывается возможность осуществлять управление нагрузкой большой мощности, в частности, в случае управления приборами освещения автопарковки, супермаркета или автомобильной дороги.

На разные уровни напряжения

Электропитание сумеречного выключателя может быть рассчитано на разные напряжения тока, 12, 24, 220, 380 Вольт. Имеются модификации с довольно обширным спектром питающих напряжений от 12 до 264 В. Образцы на невысокое напряжение 12 и 24 В могут функционировать в схемах с использованием других источников электрической энергии, солнечных батарей, ветроэлектрических установок с аккумуляторным сопровождением.

Видов устройств управления светом достаточно много. В числе их имеются как обыкновенные, с опцией включения/отключения, так и профессиональные. Профессиональные отличаются расширенным набором функций (встраиваемые таймеры, календарь событий, возможность управлять дежурным и основным освещением).

С целью упрощения настройки и контроля за функционированием системы приборы оборудованы экраном. Наличие энергетически независимой памяти позволяет запоминать установленные настройки.

Структура сумеречного выключателя

Ключевым компонентом светового реле является фотодетектор, в электросхемах могут использоваться транзисторы, диоды, фотосопротивление (фоторезистор), фотоэлементы. При перемене величины светового потока, падающего на фотоэлектрический элемент, меняются его характеристики, такие как электросопротивление резистора, перемена состояния электронно-дырочного перехода в полупроводниковых триодах и диодах, а также перемена напряжения на контактах фотоэлемента.

Затем сигнал обнаруживается усилителем и устройством сравнения (компаратором – в его роли можно задействовать операционный усилитель типа К140УД6, К140УД7 либо аналогичные) и осуществляется переключение двухтактного эмиттерного повторителя, переключая или отключая нагрузку.

В роли выходных элементов управления применяют реле или симметричный триодный тиристор. При подсоединении светового реле нужно ознакомиться с практическим руководством, особенно предельной мощностью выходного узла, уделить внимание виду лампочек освещения (диодные лампы, газоразрядные, накаливания).

Необходимо знать, что фотореле с тиристорным выходом не может функционировать с энергосберегающими лампочками, не предназначенными для этого, и монтируются в регулятор мощности лучистой энергии лампы. Этот аспект нужно принимать во внимание, чтобы не остаться со ставшими неработоспособными световым реле и лампочкой. Теперь разберем пару схем для сборки светового реле в домашних условиях своими силами.

Самостоятельная сборка

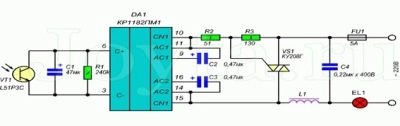

Исходя из того, какой вид светового реле вы избрали, будет определяться и схема его изготовления. Сейчас мы рассмотрим простую схему, по которой можно будет без каких-либо затруднений смонтировать прибор своими руками. В собственной основе фотореле имеет микросхему КР1182ПМ1. Если на улице светло, фоторезистор (фотодиод) VT1 засвечен. Протекающий через его p-n переход электроток закрывает внутри фазового регулятора симисторы. Вследствие этого симистор VS1 окажется закрыт, а лампочка EL1 не станет светиться.

Как только подходит вечер, происходит понижение освещенности фотодиода VT1. Вследствие этого уменьшается и электроток, проходящий через p-n переход. Это влечет за собой то, что в микросхеме открываются транзисторы. Они, как правило, содействуют открыванию симистора VS1 и включению лампочки.

Лишь потому, что схема изготовления подобного датчика не имеет пороговых компонентов, включение лампочки и ее отключение осуществляется размеренно. Помимо этого, большая чувствительность сумеречного выключателя дает возможность включаться осветительному прибору на всю силу исключительно при приходе глубоких сумерек.

Дабы уменьшить помехи в деятельности самодельного устройства, в схему необходимо добавить катушку индуктивности L1 и конденсатор C4.

В роли конденсатора нужно брать К73-16 либо К73-17 с напряжением не меньше 400 В. Равным образом можно применять конденсаторы К50-35. На теплоотвод с поверхностной платформой в 300 см2 нужно инсталлировать симистор VS1. Катушку индуктивности делаем из 2 склеенных ферритовых фильтров К38×24×7 (можете взять модель М2000НМ). Обмотку накручиваем в один слой, который должен состоять из 70 витков проволоки ПЭВ-2 с сечением в 0,82 миллиметра.

Грамотно собранное световое реле не имеет нужды в отладке. При возникновении потребности увеличить чувствительность в схему следует добавить еще один фотодиод. При его отсутствии можно сделать из старого транзистора МП 39 либо МП 42 – срезать у него оболочку напротив коллектора. При отладке непременно соблюдайте меры предосторожности, поскольку все элементы прибора будут пребывать под напряжением.

Второй метод сборки

Имеется и несколько иной метод. Тут сборка осуществляется на основе полупроводникового встроенного устройства Q6004LT (квадрак). В такой версии вам потребуются:

• устройство Q6004LT;
• фотодиод;
• обыкновенный резистор.

Собранный прибор будет питаться от электросети в 220 В. Принцип действия этой схемы такой.

• Свет создает на фотодатчике небольшое сопротивление. Одновременно на управляющем электроде устройства Q6004LT будет пребывать маленькое напряжение.
• Квадрак останется закрытым. Вследствие чего сквозь него электроток проходить не будет.
• Когда светосила уменьшится, на фотодиоде увеличится сопротивление, что будет способствовать резкой смене напряжения, подающегося на тринистор.
• Повышение амплитудного значения напряжения до метки в 40 В влечет за собой открытие симистора. По цепи побежит ток, в итоге включится освещение.

Чтобы произвести настройки этой схемы, нужно использовать резистор. Его изначальное сопротивление должно быть 47 кОм, но сила сопротивления должна выбираться с учетом типа задействованного в электросхеме фотодиода. В роли фотодатчика можно применять следующие компоненты: СФ3-1, ФСК-7 либо ФСК-Г1.

Использование мощного устройства Q6004LT позволяет подсоединить к самодельному прибору нагрузку мощностью до 500 Вт. А применение в схеме вспомогательного теплоотвода даст возможность повысить мощность до 750 Вт. В будущем возможно использование квадрака, обладающего рабочими токами 6, 8, 10 либо 15 А.

Основные достоинства такой схемы сборки – это минимальное количество элементов, нет блока питания и возможность увеличения мощности. Вследствие этого сборка данного прибора в домашних условиях пройдет довольно скоро и без затруднений, даже когда этим займется новичок.

О том, как собрать фотореле своими руками, смотрите далее.

Фотореле для уличного освещения: разновидности, схема подключения

Фотореле для уличного освещения – особое устройство, созданное для управления светом и его источниками без участия человека. Исходя из термина фотореле, понятно что оно управляет уличным освещение. Эти приборы применяются для освещения частных домов, коттеджей, улицы, парков, скверов и многих других мест, где требуется в определенное время сделать светло. Фотореле оснащается специальным датчиком, реагирующий на степень освещенности и реагирующие на ее изменение.

Данный прибор автоматически срабатывает если меняется уровень и степень окружающего освещения. С сумерками, оно срабатывает на низкий уровень света и включает искусственное освещение. Работа этого реле основывается на изменении своих параметров работы и технических характеристик в зависимости от количества солнечного света, точно реагируя на него. В строение входят фоторезисторы, коррелирующие свое сопротивление с освещенностью.

В вечернее время, когда естественное освещение снижается, срабатывает датчик, к которому  подключается данное фотореле. В статья описано устройство, его функционирование, правила установки такого устройства. В статье содержится видеоролик и статья, посвященная этой тематике.

Фотореле – принципиальная схема.

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Схема подключения датчика света.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Уличное освещение для дома.

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится. Обратите внимание на пределы регулировки чувствительности.

Интересный материал для ознакомления: что такое вариасторы.

Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр  — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк. Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.

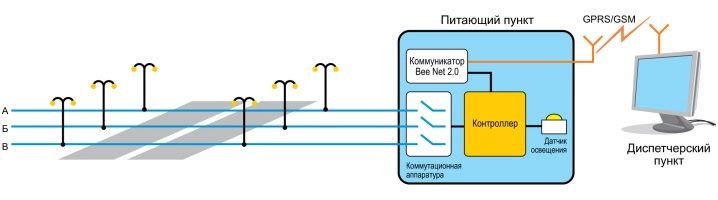

Система управления освещением.

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

• На него должен падать солнечный свет, то есть он должен быть под открытым небом.
• Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
• Не желательно чтобы на него попадал свет фар.
• Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Уличное фотореле.

Схемы подключения

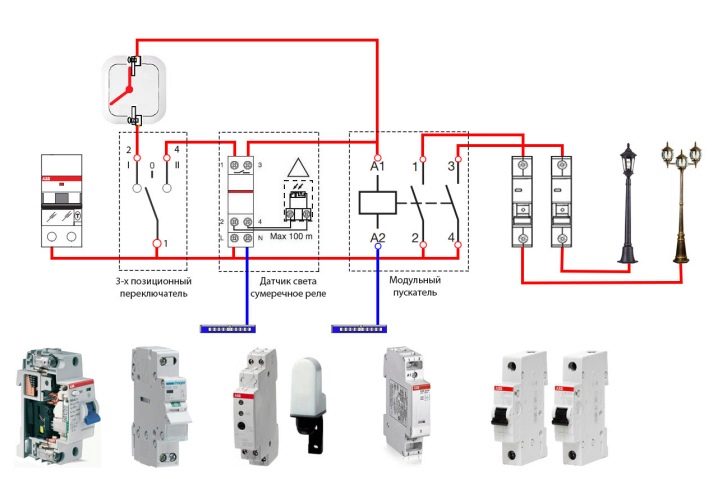

Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины. Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.

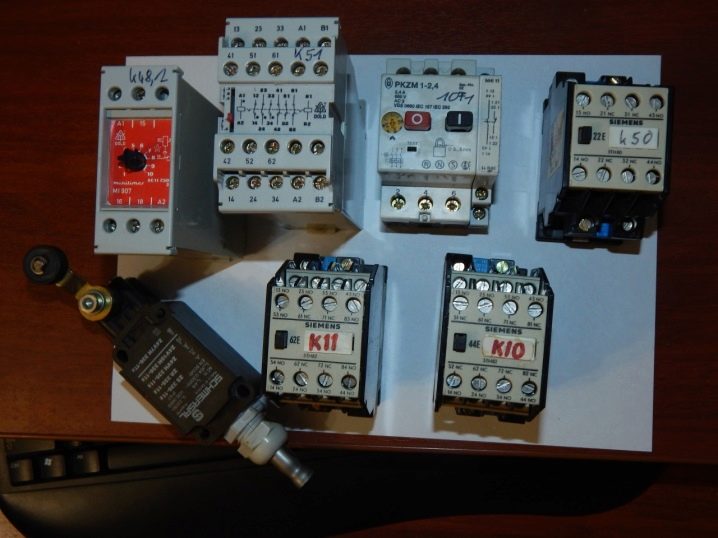

Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.

Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.

Уличное освещение.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Автоматическая система уличного освещения.

Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность. Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Материал в тему: устройство подстроечного резистора.

Чем оно удобнее?

• Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
• Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
• Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

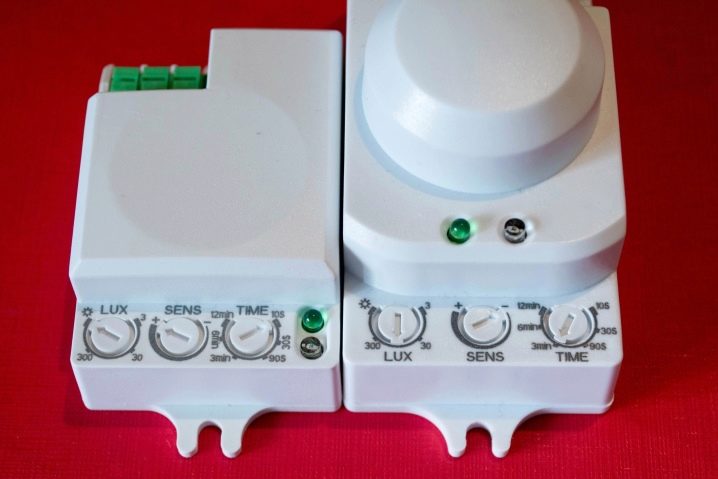

Датчики движения и освещенности.

Технические характеристики фотореле для уличного освещения

Любое фотореле имеет определенные технические характеристики, в соответствии с которыми можно подобрать его для конкретных задач:

Напряжение питания. В большинстве случаев фотореле предназначены для работы в сетях 220 В, частотой 50 Гц.

• Максимальный ток нагрузки. Это очень важный показатель, который говорит о том, какой мощности нагрузку может коммутировать фотореле. Чем мощнее нагрузка, тем больше должен быть ток. Обычно этот параметр находится в диапазоне от 5 до 16 А.
• Производитель может указывать различные токи нагрузки при разных показателях cosϕ, если подключается реактивная нагрузка. Люминесцентные лампы являются реактивной нагрузкой и это нужно учитывать при выборе фотореле.
• Порог срабатывания при определенном уровне освещенности. Большинство фотореле имеют регулируемый порог срабатывания в диапазоне от 5 до 50 лк (люкс). Регулировка производится специальным потенциометром.
• Собственная потребляемая мощность при срабатывании – какую мощность потребляет фотореле во время срабатывания реле. Обычно она составляет от 5 до 10 Вт.
• Собственная потребляемая мощность в дежурном режиме. В современных фотореле она чрезвычайно мала – 0,1—1 Вт.
• Внешний Вид Фотореле Задержка от кратковременного затемнения.Большинство фотореле снабжены специальной схемой задержки, которая позволяет избежать ложных срабатываний. Интервал времени составляет обычно от 15 до 30 секунд. Степень защиты оболочки.
• Существует международная система классификация степеней защиты оболочки от проникновения твердых предметов и воды — Ingress Protection Rating. Учитывая, что большинство фотореле устанавливаются на улице, лучше приобретать его со степенью защиты не менее IP44. Диапазон рабочих температур.Чем он больше, тем лучше. Хорошее фотореле должно работать в диапазоне от -20 до +50°C.
• Типы фотореле для уличного освещения По расположению датчика освещенности фотореле могут быть: Со встроенным датчиком освещенности, смонтированным в корпусе прибора. С выносным датчиком освещенности. Такие фотореле обычно устанавливаются в электрощиты на DIN-рейку, а датчик располагается снаружи и подключается при помощи кабеля. Фотореле может совмещаться в одном корпусе с датчиком движения, о нем подробнее тут. Тогда только в темное время суток при наличии движущегося объекта в поле зрения прибора будет срабатывать датчик и включать освещение.

Фотореле может иметь регулятор порога срабатывания и большинство этих умных приборов имеет его. Очень редко, но встречаются модели, не имеющие регулировки. Естественно, при выборе наиболее предпочтительными должны быть фотореле с возможностью регулировки. Некоторые фотореле могут иметь встроенный таймер, позволяющий задавать интервал времени, в течение которого разрешена работа фотореле. За пределами этого периода освещение включаться не будет. Некоторые модели имеют на корпусе выключатель, который позволяет принудительно включать или отключать освещение независимо от времени суток, что может быть полезно в некоторых случаях. Например, если нужно вообще отключить освещение на какой-то период, при этом не надо отключать провода от клемм прибора.

Выгода от выбора реле освещения

Сегодня актуальным становится вопрос экономии электрической энергии и денежных средств. Заметим, что при помощи сегодняшних технологий доступна 30% экономия энергии. Фотореле – это оптимальный выбор для управления бытовым, охранным, промышленным, торговым освещением. Выбирая реле для уличного освещения, вы сможете продлить срок службы ламп и осветительных приборов, а также наслаждаться экономией на освещении. В приборе реализована полезная функция обязательного включения и принудительного отключения источников света даже при выходе фотодатчика из строя.

Возможно задавать режим управления освещением не только с учетом времени суток, но и дополнительные диапазоны, например, не включать свет, когда персонал на объекте отсутствует. Достоинства прибора в том, что он имеет сравнительно простую настройку, не требующую корректировок. Один раз задав требуемый режим работы прибора РФТ-2, вы больше можете не беспокоиться о вкл./выкл. системы освещения, ведь реле сделает за вас всю работу.

Основные выгоды от использования профессионального реле управления освещением.

1. Энергосбережение и сокращение расходов;
2. Автоматизация и исключение ошибок;
3. Своевременное включение/выключение света;
4. Повышение комфорта и безопасности.

Высокая точность, надежность и бесперебойность – это свойства профессионального фотореле управления освещением НПО Электроавтоматика. В работе прибора исключены сбои и ошибочные срабатывания. Создайте задержку на включение, чтобы реле не реагировало на кратковременное изменение освещенности: например, машина в светлое время припарковалась и затемнила зону датчика освещения.

В конструкции содержится аккумулятор, который при сбоях в электросети защищает данные от потери. Вас также приятно порадует простой и быстрый монтаж прибора. Реле устанавливают на дин-рейку, можно также закрепить прибор с помощью шурупов.

Уличный фонарь освещения с датчиком освещенности.

Заключение

Более подробно об устройстве фотореле можно из статьи фотореле. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.

Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.stroychik.ru

www.samelectrik.ru

www.elektroautomatika.ru

www.indeolight.com

www.remoskop.ru

www.elektro.guru

Фотореле своими руками: схемы, устройство и применение

Технический прогресс делает жизнь людей все более комфортной. Для этого изобретаются новые устройства, которые выполняют действия без присутствия и участия людей.

Одним из таких устройств является простое фотореле. Такое устройство можно купить в магазине, но интересней и экономней его сделать своими руками.

Где можно применять прибор с авторегулировкой света?

Фотореле может быть использовано для включения или выключения света в разное время суток. Например, при наступлении темноты прибор включает освещение, а на рассвете — отключает. Также оно может быть использовано в подъезде многоквартирного дома или на своем загородном участке.

Известно широкое применение светодиодного светильника с фотореле, которое в автономном режиме включает и выключает освещение. Такой прибор может быть использован в «умном доме». При этом с помощью фотореле можно не только управлять освещением, но и открывать жалюзи или проветривать комнату. Надо отметить и возможность установки этого устройства для системы охраны дома.

Разбираемся в схеме простого фотореле своими руками

Простейшая схема фотореле состоит из двух транзисторов, фоторезистора, реле, диода и переменного резистора. В качестве транзисторов используются приборы типа КТ315Б, включенные по схеме составного транзистора, с нагрузкой которого является обмотка реле. Такая схема имеет большой коэффициент усиления и большое входное сопротивление, что позволяет включать в нее фоторезистор с большим сопротивлением.

При увеличении освещенности фоторезистора, включенного между коллектором и базой первого транзистора, происходит открывание этого транзистора и транзистора №2. В результате появления тока в коллекторной цепи второго транзистора произойдет срабатывание реле, которое своими контактами, в зависимости от его настройки, включит или выключит нагрузку.

Для защиты схемы от воздействия ЭДС самоиндукции при выключении реле включен защитный диод типа КД522. Для настройки чувствительности схемы между базой и эмиттером первого транзистора включается переменный транзистор номиналом в 10 кОм.

Питание такого фотореле может осуществляться от источника постоянного напряжения в 5 — 15 В. При этом, при напряжении источника в 6 вольт используются реле типа РЭС 9 или РЭС 47, а при напряжении питания в 12 В используются реле РЭС 15 или РЭС 49.

Для монтажа схемы можно создать специальную плату, при возможности – печатную. Затем укрепить на плате реле, транзисторы, переменный резистор, сделать отверстия для выводов элементов схемы и произвести соответствующие соединения с помощью монтажных проводов и паяльника.

Настройку схемы можно производить в затененной комнате с использованием лампы накаливания, у которой можно регулировать поток света.
При необходимой освещенности подбирается порог срабатывания схемы с помощью переменного резистора. Если в дальнейшем не планируется подстройка порога срабатывания, то вместо переменного устанавливается постоянный резистор, сопротивление которого соответствует величине, полученной при регулировке.

Способ сборки на современном приборе

При использовании более сложных электронных приборов можно собрать самодельное фотореле, в которое входит всего три компонента. Такую схему можно собрать на интегрированном полупроводниковом приборе компании TeccorElectronics Q6004LT (квадрак), который представляет собой симистор с встроенным динистором. Такой прибор имеет рабочий ток в 4 А и рабочее напряжение 600 В.

Схема подключения фотореле состоит из прибора Q6004LT, фоторезистора и обычного резистора. Питание схемы осуществляется от сети 220 В. При наличии света фоторезистор имеет малое сопротивление (несколько кОм), и на управляющем электроде квадрака присутствует очень малое напряжение. Квадрак закрыт и через его нагрузку, в качестве которой могут быть использованы лампы освещения, ток не протекает.

При уменьшении освещенности сопротивление фоторезистора будет увеличиваться, возрастут и импульсы напряжения, поступающие на управляющий электрод. При увеличении амплитуды напряжения до 40 В симистор откроется, по цепи нагрузки потечет ток и освещение включится.

Для настройки схемы используется резистор. Начальное значение его сопротивления составляет 47 кОм. Величина сопротивления подбирается в зависимости от требуемого порога освещенности и типа используемого фоторезистора. Тип фоторезистора не критичен. Например, в качестве фоторезистора может быть использованы элементы типа СФ3-1, ФСК-7 или ФСК-Г1.

Совсем не обязательно быть мастером для того, чтобы знать, как починить розетку. Необходимо просто научиться верно определять поломки и запомнить несколько несложных правил для их исправления.

Современная система энергоснабжения предусматривает трехжильную проводку с заземлением в частном доме или квартире. С учетом таких условий устанавливают и розетки.

Использование мощного прибора Q6004LT позволяет подключать к фотореле нагрузку мощностью до 500 Вт, а при использовании дополнительного радиатора эту мощность можно увеличить до 750 Вт. Для дальнейшего увеличения мощности нагрузки фотореле можно использовать квадрак с рабочими токами 6, 8, 10 или 15 А.

Таким образом, преимуществом данной схемы, помимо малого количества применяемых деталей, является отсутствие необходимости отдельного блока питания и возможность коммутации мощных потребителей электрической энергии.
Монтаж данной схемы не представляет особой трудности ввиду малого числа элементов схемы. Настройка схемы состоит в определении желаемого порога срабатывания схемы и осуществляется аналогичным с предыдущей схемой образом.

Выводы:

1. В различных системах автоматического регулирования, чаще в системах освещения, используются фотореле.
2. Существует много разных схем фотореле с использованием в качестве датчиков фоторезисторов, фотодиодов и фототранзисторов.
3. Простейшие схемы фотореле, которые содержат минимум деталей, можно собрать своими руками.

Видео с примером сборки самодельного фотореле

Надежное фотореле специально для начинающих.

РадиоКот >Схемы >Аналоговые схемы >Игрушки >

Надежное фотореле специально для начинающих.

Часто на форуме появляются вопросы от самых начинающих о схеме фотореле, что бы при освещении загорался светодиод или еще что.Схем таких множество, но многие работают неустойчиво. Предлагаю схему где фотодиод включен через стабилизатор тока. Такая схема дает большую разницу при затемнении и освещении фотодиода и при этом не требует никакого усилителя после фотодиода. Этим достигается четкое срабатывание. В моем случае при включении и выключении  настольной лампы стоящей сбоку, напряжение на фотодиоде меняется от практически нуля вольт, до напряжения питания.



 Схему делал просто на макетной плате. Заняло это полчаса времени. Фотодиод взял первый попавшийся. Думаю это ФД256, а может и другой. Схема с любыми работает, в том числе и с фототранзисторами. Просто у меня их не было под рукой. Диоды VD1 и VD2 любые кремниевые. Транзисторы тоже можно любые маломощные. Специально сделал на КТ361 и КТ315, что бы было понятно, что это не критично.  Первый транзистор, это стабилизатор тока. Чем больше R2, тем больше чувствительность, но увлекаться не нужно. Хотя у меня стоит на максимуме. Можно постоянный поставить. Второй каскад, это эмиттерный повторитель, а третий обычный ключ.

На фото слева настольная лампа выключена и светодиод горит, а справа включена и светодиод гаснет.  На правом фото видно, что там появились тени из за лампы стоящей сбоку.



 Само собой вместо светодиода после ключа можно поставить любую другую логическую схему.

Все вопросы в Форум.

---

Как вам эта статья?	Заработало ли это устройство у вас?

---

Эти статьи вам тоже могут пригодиться:
