Реле контроля однофазного напряжения РКН-1-1-15, назначение, технические характеристики, схема включения, настройка.

Изготовитель Меандр → РКН-1-1-15

Реле контроля напряжения однофазного напряжения РКН-1-1-15 предназначено для защиты электрооборудования от перепадов напряжения приборов и оборудования.
Контроль однофазного напряжения 220В в сетях переменного или постоянного тока. Состояние реле осуществляется с помощью светодиодной индикации.
Два выходных переключаемых контакта (SPDT), 8 A при напряжении 250 В~(резистивная нагрузка).
Для питания реле используется контролируемое напряжение.
Крепление осуществляется на DIN-рейку или на ровную поверхность.
Светодиодная сигнализация:
— зеленый светодиод для наличия напряжения;
— желтый состояние реле;

Реле контроля напряжения выполняет функции:
— отключение нагрузки при выходе напряжения за установленные пределы;
— отключение нагрузки при пропадании напряжения;
— раздельная установка величины минимального и максимального порогов напряжения в пределах 30%;

— установка времени аварийного срабатывания.

Конструкция реле контроля однофазного напряжения РКН-1-1-15

Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели расположены:
сверху регулятор верхнего порога срабатывания,
снизу регулятор нижнего порога срабатывания,
а между ними — регулятор задержки времени срабатывания, а также зеленый индикатор включения питания «U» и желтый индикатор срабатывания встроенного исполнительного реле.

Работа реле напряжения РКН-1-1-15

   Реле запитывается от контролируемой сети напряжения переменного или постоянного тока (в зависимости от исполнения).
   При подаче питания, если установлена задержка срабатывания и значение контролируемого напряжение сети находится в диапазоне между верхним и нижнем установленными порогами напряжения, встроенное исполнительное реле включится по окончании отсчета времени задержки t, если она установлена. При этом контакты встроенного исполнительного реле 11-14, 21-24 замыкаются и включается индикатор зеленого цвета.
   Если значение напряжение сети стало больше верхнего порога или меньше нижнего установленного порога, исполнительное реле выключается по окончании отсчета времени задержки срабатывания ( контакты 11-12, 21-22 замыкаются). Когда контролируемое напряжение возвращается в норму реле включается по окончании задержки срабатывания.

ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ: Установить верхний порог срабатывания в положение «+30%», нижний порог — в положение; «-30%» и минимальную задержку срабатывания «0,1с».; Подключить к клеммам «А1» и «А2» контролируемое напряжение, а к клеммам «11», «12», «14» «21», «22», «24» исполнительные цепи.; Подать напряжения питания и убедиться, что включены оба индикатора «U» и «R».; Установить необходимую задержку и необходимые пороги срабатывания реле, учитывая что нижний порог должен быть ниже верхнего не менее чем на 2,5 деления шкалы.

Технические характеристики реле напряжения РКН-1-1-15

Параметры	Значения
Номинальное входное напряжение	АС 220 В, 50 Гц по исполнению на напряжение АС100 В, DC 220 B, DC 100 B, DC 24 B.
Максимальное / минимальное допустимое напряжение (АС 220 В)	400 / 150 В
Задержка срабатывания	0.1 … 10 с
Контроль перенапряжения	-20 %…+30 % Uном
Контроль снижения напряжения	-30 %…+20 % Uном
Частота входного напряжения	50 Гц
Максимальный коммутируемый ток при активной нагрузке: АС 250 В, 50 Гц (АС1) DC 30 В (DC1)	8А
Количество и тип выходных контактов	2 переключающие группы
Степень защиты реле по корпусу по клеммам	IP40 IP20
Диапазон рабочих температур	от — 25 до 55°C
Габаритные размеры	17(Ш) x 66(В) x 90(Г) мм
Масса	100 г

Схема подключения реле напряжения РКН-1-1-15
(вариант)

принцип работы, виды, маркировка, регулировка и подключение

Результатом технической ситуации, когда статорные обмотки двигателя потребляют тока больше установленных параметрических значений, является избыточное тепло. Этот фактор вызывает снижение качества изоляции двигателя. Оборудование выходит из строя.

Времени реакции тепловых реле перегрузки обычно недостаточно, чтобы обеспечить эффективную защиту от избыточного тепла, создаваемого высоким током. В таких случаях только реле контроля фаз видится действенным защитным устройством.

Содержание статьи:

Общая информация по прибору

Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ.

На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту.

Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина

Благодаря устройствам отслеживания состояния фаз достигаются преимущества:

увеличение срока службы двигателя;
сокращение дорогостоящего ремонта или замену мотора;
уменьшение времени простоя из-за дефектов двигателя;
снижение рисков поражения электрическим током.

Кроме того, приспособление обеспечивает надежную защиту от возгорания и от КЗ обмоток двигателя.

Типичное исполнение защитных реле

Существует два основных типа защитных приборов, предназначенных для использования в составе трехфазных систем, — реле измерения тока и измерения напряжения.

Плюсы использования устройств

Преимущественная сторона токовых защитных реле по отношению к очевидна. Этот тип приборов функционирует независимо от влияния ЭДС (электродвижущей силы), которая неизменно сопровождает фазовый сбой при перегрузках двигателя.

Кроме того, устройства, действующие по принципу измерения тока, способны определять аномальное поведение мотора. Контроль возможен либо на стороне линии в цепи ответвления, либо на стороне нагрузки, где установлено реле.

Так выглядит одна из моделей реле контроля напряжения. Подобные устройства могут применяться не только для производственных нужд, но также и для частных хозяйств

Приборы, контролирующие процесс по принципу измерения напряжения, ограничиваются обнаружением ненормальных условий работы только на стороне линии, где подключено устройство.

Тем не менее приспособления, чувствительные к изменению напряжения, тоже обладают важным преимуществом. Заключается оно в способностях приборов подобного типа обнаруживать ненормальное состояние, не зависящее от состояния двигателя.

К примеру, тип реле, чувствительный к изменениям тока, обнаруживает ненормальное состояние фаз только непосредственно в процессе работы двигателя. А вот устройство измерения напряжения обеспечивает защиту непосредственно перед запуском мотора.

Также среди преимуществ аппаратов измерения напряжения выделяются простая установка и меньшая цена.

Этот тип приборов защиты:

не нуждается в дополнительных трансформаторах тока;
применяется независимо от нагрузки системы.

А для его работы требуется всего лишь подключить напряжение.

Обнаружение фазового сбоя

Сбой фазы вполне возможен по причине выхода из строя предохранителя одной из частей системы распределения электроэнергии. Механический отказ коммутационного оборудования или обрыв одной из линий электропередач также провоцируют сбой фазы.

Реле контроля фаз в цепи управления мотором

Защита электродвигателя, организованная через реле контроля. Такой способ позволяет более эффективно эксплуатировать моторы, без опасения их быстрого вывода из строя

Трехфазный двигатель, работающий на одной фазе, вытягивает необходимый ток из оставшихся двух линий. Попытка его запустить в однофазном режиме приведет к блокировке ротора и двигатель не запустится.

Время реакции на единицу тепловой перегрузки может быть слишком продолжительным, чтобы обеспечить эффективную защиту от чрезмерного нагрева. Если для защиты от него не установлено , то когда происходит сбой из-за перегрева, появившегося в обмотках двигателя.

Защита трехфазного двигателя от фактора отказа фазы затруднена по той причине, что недогруженный трехфазный двигатель, работающий на одной фазе из трех, генерирует напряжение, называемое регенерированным (обратной ЭДС).

Оно образуется внутри оборванной обмотки и практически равняется величине утраченного подводимого напряжения. Поэтому реле измерения напряжения, контролирующие только его величину, в таких ситуациях не обеспечивают полной защиты от фактора отказа фазы.

Схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором. Это классический схемный вариант, применяемый на практике повсеместно

Более высокая степень защиты может быть получена с помощью устройства, которому доступно обнаружение смещения фазового угла, как правило, сопровождающего отказ фазы. В нормальных условиях трехфазное напряжение составляет 120 градусов по фазе относительно друг друга. Сбой приведет к смещению угла от нормальных показателей в 120 градусов.

Выявление фазового реверса

Реверсирование фазы может произойти:

Выполняется техническое обслуживание на моторном оборудовании.
В систему распределения электроэнергии внесены изменения.
Когда восстановление мощности приводит к другой фазовой последовательности, что была до отключения электроэнергии.

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, – нанести физический вред обслуживающему персоналу.

Кроме всего прочего, использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение

Правила эксплуатации электросетей требуют применения защиты от возможного реверсирования фаз на всем оборудовании, включая транспортные средства для перевозки персонала (эскалаторы, лифты и т. п.).

Обнаружение дисбаланса напряжения

Несбалансированность обычно проявляется, если входящие линейные напряжения, подаваемые электроэнергетической компанией, имеют разные уровни. Дисбаланс может иметь место, когда однофазные нагрузки освещения, электрических выходов,однофазных двигателей и прочего оборудования подключаются на отдельных фазах и не распределяются сбалансированным образом.

В любом из таких случаев в системе образуется дисбаланс тока, который снижает эффективность и сокращает срок службы двигателя.

Несбалансированное или недостаточное напряжение, прикладываемое к трехфазному двигателю, приводит к дисбалансу тока в обмотках статора, равному многократному значению разбаллансировки межфазных напряжений. Этот момент, в свою очередь, сопровождается увеличением нагрева, что является основной причиной быстрого разрушения изоляции двигателя.

Сгоревшая обмотка статора мотора – можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля

Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования.

Как подключить прибор контроля?

Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус.

Конструктивные элементы изделия

Клеммники для подключения электрических проводников, как правило, выведены на фронтальную часть корпуса, что удобно для проведения монтажных работ.

Сам прибор сделан под установку на рейку типа DIN либо просто на ровную плоскость. Интерфейс клеммника обычно представляет собой стандартный надежный зажим, предназначенный под крепление медных (алюминиевых) жил сечением до 2,5 мм².

Передняя панель прибора содержит регулятор/регуляторы настройки, а также световую контрольную индикацию. Последняя показывает присутствие/отсутствие питающего напряжения, а также состояние исполнительного механизма.

Среди элементов настройки потенциометра может быть индикатор аварий, индикатор подключенной нагрузки, потенциометр выбора режима, регулировка уровня асимметрии, регулятор падения напряжения, потенциометр регулировки задержки по времени

Подключение трехфазного напряжения выполняется на рабочих клеммах устройства, обозначенных соответствующими техническими символами (L1, L2, L3). Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.

Для соединения с цепями управления используется вторая интерфейсная группа, состоящая обычно не менее чем из 6 рабочих клемм. Одной парой контактной группы реле коммутируется цепь катушки магнитного пускателя, а через вторую — цепь управления электрооборудования.

Все достаточно просто. Однако каждая отдельная модель реле может иметь свои особенности подключения. Поэтому применяя устройство на практике, следует всегда руководствоваться сопроводительной документацией.

Шаги настройки приспособления

Опять же в зависимости от исполнения, конструкция изделия может оснащаться разными схемными вариантами настройки и регулировки. Есть модели простые, предусматривающие конструктивно вывод на панель управления одного-двух потенциометров. И есть устройства с расширенными элементами настройки.

Элементы настройки микропереключателями: 1 – блок микропереключателей; 2, 3, 4 – варианты установки рабочих напряжений; 5, 6, 7, 8 – варианты установки функций асимметрии/симметрии

Среди таких расширенных настроечных элементов часто встречаются блочные микропереключатели, расположенные непосредственно на печатной плате под корпусом прибора или в специальной открываемой нише. Установкой каждого из них в то или иное положение создается требуемая конфигурация.

Настройка обычно сводится к тому, чтобы выставить посредством вращения потенциометров или расположением микропереключателей номинальные значения защиты. Например, для контроля состояния контактов уровень чувствительности разницы напряжений (ΔU) обычно ставят на значение 0,5 В.

Если необходимо контролировать линии питания нагрузки, регулятор чувствительности разницы напряжений (ΔU) настраивают на такое граничное положение, где отмечается точка перехода от рабочего сигнала к аварийному с небольшим допуском в сторону номинала.

Как правило, все нюансы настройки приборов доходчиво описывает сопроводительная документация.

Маркировка устройства контроля фаз

Приборы классического исполнения маркируются просто. На передней или боковой панели корпуса наносится символьно-цифровая последовательность или же обозначение отмечается в паспорте.

Вариант маркировки одного из популярных устройств отечественного производства. Обозначение вынесено на фронтальной панели, но встречаются также вариации с размещением на боковинах

Так, устройство российского производства на подключение без нулевого провода маркируется:

ЕЛ-13М-15 АС400В

где: ЕЛ-13М-15 – наименование серии, АС400В – допустимое напряжение переменного тока.

Образцы импортной продукции имеют маркировку несколько иную.

Например, реле серии «PAHA» отмечено следующей аббревиатурой:

PAHA B400 A A 3 C

Расшифровка примерно такая:

PAHA — наименование серии.
B400 – стандартное напряжение 400 В или подключенное от трансформатора.
А – регулировка потенциометрами и микропереключателями.
А (Е) – тип корпуса под монтаж на DIN рейку или в специальный разъем.
3 – размер корпуса в 35 мм.
С – конец кодовой маркировки.

На некоторых моделях перед пунктом 2 может добавляться еще одно значение. Например, «400-1» или «400-2», а последовательность остальных не изменяется.

Так маркируются аппараты контроля фаз, наделенные дополнительным интерфейсом питания под внешний источник. В первом случае напряжение питания 10-100 В, во втором 100-1000 В.

С принципом действия, конструктивными особенностями и назначением выключателя нагрузки ознакомит , прочитать которую мы очень советуем.

Выводы и полезное видео по теме

Видеоролик посвящен описанию и обзору отдельно взятого изделия от компании EKF. Однако по такому же принципу действуют практически все выпускаемые аппараты контроля фаз:

При всем многообразии приборов на рынке сложно определить какой-никакой стандарт маркировки. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. Тем не менее всегда есть возможность обратиться к справочным данным, если требуется точная расшифровка характеристик.

Хотите поделиться собственным опытом в выборе и установке реле напряжения, предназначенного для контроля фаз? Располагаете полезными сведениями, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фотоснимки по теме, задавайте вопросы.

Реле контроля фаз — назначение, принцип работы и схема подключения

Существует много различных аппаратов, которые в ходе их эксплуатации приходится нередко переносить с одного места на другое, каждый раз подключая их к трехфазной сети. Нередки случаи, когда неопытный работник в ходе подключения оборудования нарушает порядок чередования фаз, что может привести к выходу техники из строя. Чтобы не допустить этого, необходимо обеспечить контроль фаз, установив специальное устройство защиты. В этом материале мы расскажем о том, что представляет собой реле контроля фаз, какова схема его подключения и рассмотрим принцип работы этого прибора.

Назначение и принцип работы реле контроля фаз

Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.

Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.

Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.

Что такое реле напряжения и как оно настраивается – на следующем видео:

Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения. Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении.

При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет

После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.

Порядок подключение реле

Очень важно, чтобы контрольное устройство было включено в схему любого передвижного агрегата, в составе которого имеется трехфазный электрический мотор. Если такого реле в составе оборудования не имеется, неправильное чередование фаз может привести к серьезным последствиям – от нарушения работы аппарата до выхода его из строя.

Наглядно про подключение на видео:

Если оборвется хотя бы один фазный кабель, произойдет быстрый перегрев силового агрегата, и устройство за считанные секунды придет в негодность. Чтобы не допустить этого, на контактор вместо контрольного реле зачастую устанавливают тепловое. Но проблема заключается в том, чтобы правильно его подобрать и отрегулировать по номинальному току. Для этого требуется специальный стенд, которым располагают далеко не все. Поэтому установка прибора фазного контроля – более простой способ решения проблемы.

Принцип работы РК основан на том, что устройство улавливает гармоники обратной последовательности, возникающие в случае перекоса фаз или при обрыве токоведущих проводов. Аналоговые фильтры контрольного прибора выделяют их и подают сигнал на управляющую плату, включающую после его получения релейные контакты.

Схема подключения реле контроля фаз сложностью не отличается. Все три фазных проводника и нулевой кабель нужно подсоединить к соответствующим клеммам прибора, а его контакты пустить в разрыв соленоида магнитного пускателя. Если устройство работает в нормальном режиме, то контактор включен, релейные контакты замкнуты, и производится подача напряжения на аппаратуру.

В случае обнаружения неполадок происходит размыкание контактов контрольного прибора, и электропитание отключается до того момента, когда будут восстановлены сетевые параметры.

Чаще всего для защиты бытовой техники используются реле заводского изготовления, которые имеются в продаже. Но иногда их изготавливают и своими руками. Приведем схему простого самодельного устройства, на которой имеются графические обозначения элементов, включенных в цепь.

Заключение

В этой статье мы рассказали о том, что такое реле контроля фаз, для чего оно нужно и по какому принципу работает. В промышленных условиях оно защищает компрессоры, электродвигатели и другие агрегаты. В быту их наиболее часто используют для защиты стиральных машин и холодильников.

назначение, области применения, монтаж, обзор моделей

В частных секторах, особенно, если разводка питания производилась недостаточно квалифицированными специалистами, часто возникает такая проблема, при которой напряжение на одной фазе значительно ниже, чем показатели по другой. В результате, начинает выходить из строя и оборудование, требующее 380 В, и бытовая техника, работающая от 220 В, которое подключено к слабой фазе. Выходом из сложившейся ситуации может стать установка реле контроля фаз. Что это за оборудование, как оно подключается и для чего служит – вот основные вопросы, которые будут рассмотрены в сегодняшней статье.

Реле контроля фаз защищает оборудование от перепадов и других неполадок в сети
ФОТО: elektromehanika.ru

Читайте в статье

Для чего предназначено реле контроля фаз

Это оборудование предназначено для защиты бытовых приборов и оборудования, подключаемого к трёхфазной сети путём контроля наличия напряжения, его симметричностью и правильным чередованием. В зависимости от функционала, реле контроля напряжения может поддерживать заданный диапазон, полностью отключая питание на линии, при его нарушении в сторону повышения или понижения на одной из фаз.

Такое оборудование рационально размещать там, где электроприборы часто переключаются с линии на линию или в случае установки электродвигателей, в которых перекос фаз вызывает повышение температуры и, как следствие, перегрев и сгорание обмоток.

Такие устройства могут отличаться по внешнему виду
ФОТО: maxni.ru

Как устроено реле контроля напряжения, по какому принципу оно работает

Устройство подобного оборудования включает в себя не только микропроцессоры, которые упрощают настройку реле и повышают его надёжность. Также в схеме присутствуют и схемы, которые вычисляют распределение фаз и контролируют срабатывание контактов на выходе в соответствии с заданными параметрами.

Схема реле контроля фаз. Это довольно сложное устройство
ФОТО: 110volt.ru

Индикаторы на лицевой панели (количество зависит от конструктивных особенностей) помогают визуально определить причину отсечки. Что касается принципа работы, то его можно сравнить с объединёнными в одном корпусе несколькими элементами защитной автоматики. К примеру, при исчезновении напряжения на одной из фаз двигатель станка начинает греться. Превышение определённой температуры приводит к срабатыванию теплового реле, производящего отсечку. Однако это уже критические режимы. Реле контроля фаз срабатывает значительно раньше, не позволяя электродвигателю нагреться, что значительно продлевает срок его службы.

Реле контроля фаз требует хорошей вентиляции в распределительном щитке
ФОТО: mastergrad.com

Разделение реле контроля фаз по типам

Выбор типа реле контроля фаз зависит от области его применения. Среди них можно выделить оборудование ЕЛ серий:

ЕЛ11 и ЕЛ11МТ – защищают блоки питания, участвуют в системах АВР, питании различных преобразователей и трансформаторов, генераторов;
ЕЛ12 и ЕЛ12МТ – защищают установки, в том числе краны, мощностью не более 100 кВт;
ЕЛ13 – защита реверсивных электродвигателей, мощностью не более 75 кВт.

ЕЛ11 отечественного производства выглядят довольно грубо
ФОТО: price-altai.ru

Технические характеристики оборудования

При выборе типа реле контроля фаз следует учитывать технические характеристики, которые напрямую зависят от типа оборудования. Имеет смысл подробно разобрать, на что следует обратить особое внимание.

Хотя некоторые зарубежные аналоги нисколько не красивее
ФОТО: aredi.ru

Рабочее напряжение

Наиболее широкий диапазон рабочего напряжения имеет первый тип реле контроля фаз – устройства ЕЛ11 и ЕЛ11МТ. Эти приборы предназначены для оборудования, работающего от сети 100, 110, 220, 380, 400 и 415 В. У реле второго типа (ЕЛ12 и ЕЛ12МТ) диапазон скромнее. Он ограничивается напряжением 100, 200 и 280 В. А самым малым диапазоном обладает ЕЛ13. Это реле рассчитано на рабочее напряжение 220 и 380 В.

ЕЛ12УЗ по внешнему виду практически не отличить от одиннадцатого
ФОТО: directlot.ru

Пределы срабатывания реле контроля фаз

В случае исчезновения одной из фаз, сработает реле любого типа, а вот при падении напряжения отсечка на разных типах будет отличаться по показателям. Устройства серии ЕЛ11 имеют отсечку при 0,7 Uфн, у серии ЕЛ12 и ЕЛ13 этот предел равен 0,5 Uфн.

Неправильная фазировка также может стать причиной отсечки реле контроля фаз, серий ЕЛ11 и ЕЛ12. А вот ЕЛ13 при неправильном подключении фаз, не сработает, это также не стоит упускать из вида.

РНПП-301 выглядят значительно аккуратнее
ФОТО: electrikexpert.ru

Время срабатывания: порог отсечки

При снижении напряжения ниже установленного типом порога, реле контроля фаз может сработать через различный временной промежуток. У моделей ЕЛ11 и 12 он составляет 0,1-10 сек, а у ЕЛ13 – 0,1-0,15 сек.

Рабочая температура и её диапазон

Серия ЕЛ13 имеет наименьший диапазон рабочих температур. Эти модели работают при минимальной -10ºС и максимальной +45ºС. Что касается серии ЕЛ11 и ЕЛ13, то здесь рабочий диапазон шире. Он варьируется от -40 до +40ºС.

Масса устройств и условия их хранения

Разница в массе практически незначительна. У ЕЛ 11 и 12 она составляет 300 г, а ЕЛ13 весит 250 г. Температура хранения реле любых типов -60ºС до +50ºС.

Реле контроля фаз DEVOLT 380 кажется слишком громоздким
ФОТО: зелэлектро.рф

Преимущества и недостатки реле контроля фаз российского производства

Многие считают, что при необходимости установки подобного оборудования лучше приобретать импортные модели. Однако здесь именно тот случай, когда можно вспомнить поговорку «где родился, там и пригодился». Конечно, оборудование «ЕЛ» не лишено недостатков, однако и достоинства таких устройств значительны. Попробуем разобраться с этим вопросом, перечислив плюсы и минусы реле «ЕЛ», перед зарубежными аналогами.

Зарубежный производитель изготавливает более аккуратные модели
ФОТО: electroautomatica.ru

Достоинства:

более низкая стоимость. Зарубежные аналоги имеют цену в 2 и более раз выше;
некоторые из импортных реле требуют отдельного питания;
диапазон рабочих температур устройств зарубежного производства редко переступает нижнюю границу в -25ºС, что для нашего климата явно недостаточно;
импортные аналоги не выдерживают работу в тяжёлых условиях метрополитена или сталелитейных производств. Их работа в этих случаях становится нестабильной, что может привести к серьёзной аварии.

Недостатки:

довольно большое выделение тепла при работе. Особенно это заметно при плотной установке в электрошкафах небольшого объёма;
нестабильная работа устройств с аналоговой обработкой сигнала при слипании фаз;
несовершенный, ещё времён Советов дизайн. Хотя некоторые производители уже стараются его улучшить или же переходят на использование корпусов зарубежного производства.

Подключение реле контроля фаз

Здесь следует начать с того, что большинство образцов современного оборудования уже оснащается подобными модулями и не требует подключения отдельного реле. Но для более старых приборов и станков такой блок необходим. Для начала предлагаем ознакомиться с некоторыми схемами монтажа реле контроля фаз. Хотя отличия в них незначительны и такие схемы содержатся в технической документации к устройству, рассмотреть их стоит для общего развития.

ФОТО: meandr-shop.ru

ФОТО: electrikmaster.ru

ФОТО: energ-on.ru

Что касается настройки оборудования, то о ней говорить смысла нет. Каждая модель имеет свой функционал, а значит, и порядок действий по отладке будет отличаться. Здесь можно лишь дать один совет. Не стоит пренебрегать внимательным изучением инструкций и рекомендаций производителя. Их всегда можно найти в технической документации к устройству.

Заключительная часть

Реле контроля фаз не является обязательным элементом защитной автоматики. Однако, если владелец оборудования не хочет переплачивать за ремонт приборов или и вовсе тратиться на приобретение новых, стоит подумать об установке такого реле. Ведь его стоимость несоизмеримо ниже, чем цена того же промышленного холодильника или, к примеру, рейсмуса. Здесь именно тот случай, когда имеет смысл заплатить небольшую сумму, чтобы впоследствии не отдать в десятки, а то и сотни раз больше. Не нужно приобретать дорогостоящие устройства, достаточно купить реле контроля фаз российского производства и можно не опасаться за падение напряжения или перекосы фаз.

В щитке реле контроля фаз смотрится довольно аккуратно
ФОТО: stroimdom.com.ua

Очень надеемся, что информация, изложенная в сегодняшней статье, будет полезна нашему уважаемому читателю. Возможно, для вас что-то осталось непонятным, или возникли вопросы по ходу прочтения. В таком случае, от вас лишь требуется изложить суть в комментариях ниже. Разъяснения от редакции HouseChief и от других знающих тему читателей не заставят себя долго ждать.

Вы сами используете реле контроля фаз для защиты своего оборудования? Напишите о том, как оно вам помогает. Эта информация будет очень полезна тем, кто только задумался об установки такого элемента защитной автоматики. Если вам понравилась статья, не забудьте её оценить. Напоследок предлагаем вам ознакомиться с коротким видеороликом по сегодняшней теме.

Спасаем оборудование от поломок: реле контроля фаз, его назначение и подключение

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Реле контроля фаз, реле контроля напряжения

РЕЛЕ КОНТРОЛЯ ФАЗ
ЕЛ-11У НОВИНКА
	Контроль линейных напряжений (работает без нулевого провода) Отключение при превышении линейных напряжений >1,3U_ном Отключение при снижении напряжения 0,8U_ном Отключение при асимметрии фаз >30% Контроль порядка чередования фаз Отключение при обрыве одной или двух фаз Регулируемая задержка срабатывания от 0,1 до 10с Питание реле осуществляется от контролируемой сети Узкий корпус — 13мм

	Контроль линейных напряжений в трёхпроводных сетях (без нейтрали) Отключение при асимметрии фаз ˃25% Отключение при превышении напряжения 1,3U_ном Контроль порядка чередования фаз Отключение при обрыве фаз Отключение при «слипании» фаз Задержка срабатывания от 0,1 до 10с Узкий корпус — 13мм

	Защита крановых электродвигателей Контроль порядка чередования фаз не осуществляется Отключение при асимметрии фаз ˃25% Отключение при превышении напряжения ˃1,3U_ном Отключение при обрыве фаз Отключение при «слипании» фаз Фиксированная задержка отключения — 0,15с Узкий корпус — 13мм

	Фиксированный порог на превышение напряжения 1,3 U_ном Регулируемый нижний порог отключения (0.8 …1,1) U_ном Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1…10с Не требует дополнительного напряжения питания Узкий корпус — 13мм

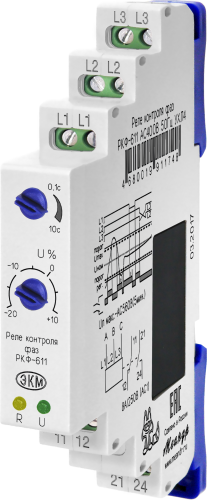

РКФ-612 НОВИНКА
	Регулируемый порог контроля асимметрии фаз 5%…25% Фиксированный порог срабатывания при превышении напряжения 1,3U_ном Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1.. 10с Контроль напряжения рекуперации до 95% Не требует дополнительного напряжения питания Узкий корпус — 13мм
РКФ-613 НОВИНКА
	Регулируемый порог контроля асимметрии фаз 5%…25% Фиксированный порог срабатывания при превышении напряжения 1,3U_ном Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1…10с Не требует дополнительного напряжения питания Узкий корпус — 13мм

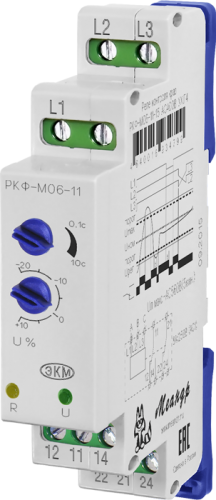

ЕЛ-11М-15
	Контроль линейных напряжений (работает без нулевого провода) Отключение при превышении линейных напряжений >1,3U_ном Отключение при снижении напряжения 0,8U_ном Отключение при асимметрии фаз >30% Контроль порядка чередования фаз Отключение при обрыве одной или двух фаз Регулируемая задержка срабатывания от 0,1 до 10с Питание реле осуществляется от контролируемой сети
ЕЛ-12М-15
	Контроль линейных напряжений (работает без нулевого провода) Отключение при разбалансе (асимметрии) линейных напряжений >25% Отключение при превышении линейных напряжений >1,3U_ном Контроль порядка чередования фаз Отключение при обрыве одной или двух фаз Регулируемая задержка срабатывания от 0,1 до 10с Питание реле осуществляется от контролируемой сети

	Контроль трёхфазного линейного напряжения для крановых электродвигателей Контроль разбаланса фаз Фиксированный порог срабатывания при превышении напряжения 1,3U_ном Контроль обрыва фаз Контроль «слипания» фаз Фиксированная задержка срабатывания — 0,15с

	Обнаружение кратковременных пропаданий напряжения по одной, двум или трем фазам Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка времени возврата (1с, 10с, 10мин) Не требует дополнительного напряжения питания

	Контроль перенапряжения по любой из фаз Контроль снижения напряжения любой из фаз Контроль обрыва фаз Контроль «слипания» фаз Контроль чередования фаз (только в РКФ-М05-1-15) Регулируемый верхний порог срабатывания от 105 до 130%U_ном Регулируемый нижний порог срабатывания от 70 до 95%U_ном Задержка срабатывания от 0,1 до 10с

	Фиксированный порог на превышение напряжения 1,3 U_ном Регулируемый нижний порог отключения (0.8 …1,1) U_ном Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1…10с Питание реле осуществляется от контролируемой сети

	Регулируемый порог контроля асимметрии фаз 5%…25% Фиксированный порог срабатывания при превышении напряжения 1,3U_ном Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1.. 10с Контроль напряжения рекуперации до 95% Не требует дополнительного напряжения питания

	Регулируемый порог контроля асимметрии фаз 5%…25% Фиксированный порог срабатывания при превышении напряжения 1,3U_ном Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1…10с Питание реле осуществляется от контролируемой сети

	Регулируемый порог на снижение и превышение напряжения (5…25)% U_ном Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1…10с Питание реле осуществляется от контролируемой сети

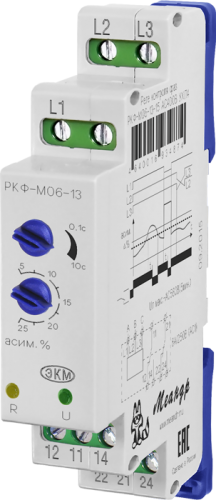

РКФ-М08-1-15 РКФ-М08-2-15 РКФ-М08-3-15
	Фиксированный порог срабатывания при снижении напряжения 0,8U_ном Фиксированный порог срабатывания при превышении напряжения 1,3U_ном Контроль обрыва фаз Контроль «слипания» фаз Предпусковой контроль сопротивления изоляции двигателя Задержка срабатывания от 0,1 до 10с

Принцип работы реле контроля фаз и схема подключения

Принцип работы реле контроля фаз

Основное назначение этого устройства — это контроль и защита электрооборудования в случае некачественного трехфазного напряжения. Особенно это важно для импортного оборудования, поэтому для защиты импортного оборудования всегда ставится реле контроля фаз. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз.

Реле контроля фаз РНПП-301

Если все фазы соответствуют параметрам реле контроля, тогда включаются контакты этого устройства, которые дают разрешение на включение трехфазного напряжения через магнитный пускатель, контактор.В случае исчезновения одной фазы, реле не запустит магнитный пускатель, напряжение на оборудование не будет подано. В аварийном режиме через реле можно включить аварийную сигнализацию.

Когда пропавшая фаза восстановится, тогда устройство включит нагрузку через 5 секунд автоматически. Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. Некоторые модели реле имеют возможность регулировки времени задержки включения своих контактов.

Схема реле контроля фаз

Особенно важно включение реле контроля в схемах передвижного оборудования с трехфазным электродвигателем. Так насос при не правильном чередовании фаз, будет плохо качать, а пресс и вовсе может сломаться. При обрыве одной фазы электродвигатель перегреется и сгорит.

Для защиты электродвигателя от обрыва фазы на магнитный пускатель еще устанавливают тепловое реле. Время отключения у него довольно большое. Для каждого электродвигателя тепловое реле нужно подбирать не по его рабочему току, а регулировать номинальный ток каждого теплового реле специальными винтами.Для этого собирается стенд.

Как правило, ни стенда, ни желания нет для точного подбора тока теплового реле. Поэтому реле контроля фаз в этом случае просто необходимо. Работа реле основана на определении гармоник обратной последовательности, которые возникают в момент обрыва или перекоса фаз.

Схема подключения реле контроля фаз к сети и магнитному пускателю

Эти гармоники проходят через пассивные аналоговые фильтры, где отделяются от основных гармоник. Сигнал выделенных гармоник поступает на плату управления, которая включает контакты. Схема реле контроля фаз собирается на транзисторах или микроконтроллере. Схема подключения реле контроля фаз простая.

Три фазы L1, L2, L3, и нейтраль N подключаются к соответствующим клеммам устройства, а контакты реле подключаются в разрыв катушки пускателя. В нормальном режиме контакты реле контроля замкнутые, магнитный пускатель включен, питание на оборудование подается.

При аварийном режиме устройство включает свои контакты, они размыкаются, напряжение питания нагрузки отключаются до восстановления параметров электросети. Использование в схеме электрооборудования реле контроля фаз защищает электродвигатели от перегрева и отказа. В бытовых условиях это устройство защищает трехфазный компрессор, холодильники, стиральные машины.

Тоже интересные статьи

Реле контроля фаз ЕЛ-11, ЕЛ-12 и ЕЛ-13

Здравствуйте, уважаемые посетители и читатели сайта «Заметки электрика».

Речь в данной статье пойдет о реле контроля фаз типа ЕЛ-11, ЕЛ-12, ЕЛ-13, а также модернизированных его моделей ЕЛ-11МТ и ЕЛ-12МТ.

Эти реле еще называют реле контроля трехфазного напряжения.

Впервые с этими реле я столкнулся недавно, потому как широкого распространения в цепях релейной защиты и автоматики они не получили. Для этих целей мы используем более простые и не менее надежные электромеханические реле.

А тут на днях коллега по «цеху» попросил проверить реле контроля фаз ЕЛ-11, которое было установлено у него в схеме АВР (автоматического ввода резерва) на вводе административного здания. По его словам реле контроля фаз работало не правильно, а скорее всего совсем не работало.

По приезду на место его установки, я обнаружил, что реле трехфазного напряжения действительно работало не правильно, т.е. светодиод «сеть» на реле не горел, хотя все три фазы (А, В, С) приходили на реле.

Мною было предложено проверить это реле на стенде нашей электролаборатории и, если оно неисправно, то заменить его.

Ну раз реле мы сняли, то и схему АВР перевели из автоматического режима в ручной. Но об этом мы поговорим в следующих статьях, например, читайте про самую простую схему АВР. Если не хотите пропустить выход новых статей на сайте, то пройдите простую процедуру подписки. Форма подписки находится в конце каждой статьи и в правой колонке сайта.

Реле ЕЛ-11, ЕЛ-12, ЕЛ-13, ЕЛ-11МТ и ЕЛ-12МТ применяют для:

ЕЛ-11 и ЕЛ-11МТ используются чаще всего для защиты источников питания и преобразователей электрической энергии, генераторов, а также в схемах АВР (автоматического ввода резерва).

ЕЛ-13 применяется в качестве защиты реверсивных электрических приводов мощностью не более 75 (кВт).

А теперь подробнее разберем каждый тип реле в отдельности.

Технические характеристики ЕЛ-11, ЕЛ-12 и ЕЛ-13

Технические характеристики приведены в таблице ниже (при нажатии на картинку она увеличится).

Это табличка с данными по коммутационной способности этих реле.

А вот их габаритные размеры.

Установка реле контроля фаз ЕЛ-11, ЕЛ-12 и ЕЛ-13

ЕЛ-11, ЕЛ-12 и ЕЛ-13 крепятся двумя способами. Первый способ крепления осуществляется с помощью двух крепежных винтов М4.

Второй способ крепления более удобный по моему мнению — это крепление на DIN-рейку.

Кстати, в паспорте на это реле сказано, что у него допускается произвольное пространственное положение.

В общем, хоть «вверх ногами» его устанавливай.

Подключение и схема реле ЕЛ-11, ЕЛ-12 и ЕЛ-13

Подключение реле контроля трехфазного напряжения типа ЕЛ-11, ЕЛ-12 и ЕЛ-13 осуществляется с помощью проводов под зажимы. Под каждый зажим допустимо подключать, либо один провод сечением 2,5 кв.мм, либо два провода сечением до 1,5 кв.мм.

Напоминаю Вам, что я уже писал статью на тему как определить сечение провода по его диаметру. Можете почитать.

Чтобы все правильно подключить, необходимо знать схему. В принципе, производители позаботились о подсказке и изобразили схем подключения на самом корпусе реле.

При подключении реле необходимо соблюдать правильный порядок чередования фаз — А, В и С.

Кстати, при проверке этого реле я обнаружил, что на стенде у меня обратный порядок чередования фаз источника трехфазного напряжения. Вместо А, В, С на выводах фактически было С, В, А.

На днях сделаю маркировку фаз в виде наклеек.

Итак, для более наглядного представления работы этого реле я собрал следующую схему.

Так схема выглядит на стенде.

На зажимы (клеммы) А, В, С реле ЕЛ-11 подведено трехфазное напряжение ~ 110 (В) с правильным чередованием фаз.

Чтобы наблюдать работу выходных н.з. (1-2) и н.о. (3-4) контактов реле я подключил к ним светодиодные лампы СКЛ красного и зеленого цветов.

На н.з. (нормально-закрытый) контакт подключил зеленую лампу, а на н.о. (нормально-открытый) — красную.

Работа реле ЕЛ-11, ЕЛ-12 и ЕЛ-13

Рассмотрим несколько случаев работы реле контроля трехфазного напряжения.

1. Нет напряжения на зажимах реле А, В, С

При отсутствии питающего трехфазного напряжения на зажимах реле А, В, С красный светодиод «сеть» не горит. Контакт (1-2) замкнут, (3-4) разомкнут. Это отчетливо видно по лампам — горит зеленая лампа.

2. Есть напряжение на зажимах реле А, В, С

При подаче питающего трехфазного напряжения на зажимы реле А, В, С красный светодиод загорается. Контакт (1-2) размыкается, (3-4) замыкается. Опять же это хорошо видно по лампе — горит красная лампа.

3. Есть напряжение на зажимах реле А, В, С, но его параметры вышли за допустимые нормы

Рассмотрим случай, когда напряжение на зажимах реле контроля фаз А, В, С присутствует, но его параметры вышли за допустимые значения, которые указаны в технических характеристиках. В этот момент красный светодиод на лицевой панели реле контроля фаз гаснет, а контакт (1-2) замкнется и (3-4) разомкнется через промежуток времени, установленный с помощью регулятора.

У реле ЕЛ-11, ЕЛ-12 и ЕЛ-13 выдержку времени можно регулировать в пределе от 0,1 — 10 (сек).

После восстановления параметров сети, красный светодиод на лицевой панели реле контроля фаз снова загорается, контакт (1-2) размыкается, (3-4) замыкается, т.е. схема восстанавливается.

Как говорится, «лучше один раз увидеть, чем сто раз услышать», вообщем смотрите видео о принципе работы этого реле:

Дополнение: по просьбе читателей выкладываю функциональные схемы реле.

Это мы с Вами рассмотрели реле контроля фаз типа ЕЛ-11, ЕЛ-12 и ЕЛ-13. Теперь перейдем к их модернизированным «собратьям» типа ЕЛ-11МТ и ЕЛ-12МТ.

Технические характеристики ЕЛ-11МТ и ЕЛ-12МТ

Технические характеристики:

А вот их габаритные размеры.

Установка и подключение ЕЛ-11МТ и ЕЛ-12МТ

ЕЛ-11МТ и ЕЛ-12МТ крепятся, либо с помощью двух крепежных винтов, либо на DIN-рейку.

Подключение и схема реле ЕЛ-11МТ и ЕЛ-12МТ

Подключение реле контроля трехфазного напряжения типа ЕЛ-11МТ и ЕЛ-12МТ осуществляется аналогично.

Разница заключается лишь в маркировке зажимов. Вместо А, В, С в этих реле используется маркировка L1, L2, L3. Такая же ситуация и по контактам. Вместо н.з. контакта (1-2) используется (11-12), а вместо н.о. (3-4) — (21-24).

В принципе, производители опять позаботились о подсказке электрикам и нарисовали схему подключения реле прямо на его корпусе.

В качестве примера изобразили схему защиты двигателя с помощью реле контроля трехфазного напряжения.

А сейчас расскажу Вам работу этой схемы.

Питание электродвигателя осуществляется от сети трехфазного напряжения через плавкие предохранители. После предохранителей установлено реле контроля фаз ЕЛ-12МТ и силовые контакты магнитного пускателя (контактора) КМ. Управление контактором КМ осуществляется следующим образом.

Питание цепей управления в этом примере берется с двух фаз L1 и L2 (можно взять и другое линейное напряжение). Катушка контактора КМ должна быть выбрана на линейное напряжение сети, т.е. если линейное напряжение сети 380 (В), то и катушка КМ должна быть на 380 (В).

При нажатии на кнопку SB1 включается контактор КМ по цепи: фаза L1 — нажатая кнопка SB1 — нормально-закрытый контакт кнопки SB2 (стоп) — замкнутый контакт (24-21) реле контроля фаз ЕЛ-12МТ — катушка контактора КМ — фаза L2. Кнопку SB1 удерживать не нужно, т.к. при срабатывании контактора КМ его нормально-открытым контактом КМ шунтируется кнопка SB1.

Соответственно, контакт ЕЛ-12МТ (24-21) будет замкнут в том случае, если параметры питающей трехфазной сети удовлетворяют всем условиям, сказанным в начале этой статьи.

Например, двигатель работает в нормальном режиме. Вдруг пропала фаза питающего трехфазного напряжения. Реле через 2 (сек.) разомкнет контакт (24-21), катушка контактора КМ обесточится и разомкнет свои силовые контакты КМ. Двигатель отключится от сети.

При подключении реле ЕЛ-11МТ и ЕЛ-12МТ необходимо соблюдать правильный порядок чередования фаз.

Реле контроля трехфазного напряжения типа ЕЛ-11МТ и ЕЛ-12МТ имеют небольшие отличия от своих предшественников.

1. Регуляторы уставки срабатывания при повышенном и пониженном напряжении

На лицевой панели реле находятся 2 регулятора для регулирования уставки срабатывания реле при превышении и понижении напряжения питающей трехфазной сети.

Их пределы Вы можете посмотреть в технических характеристиках, про которые я писал чуть выше.

2. Регуляторы уставки выдержки времени при превышении и понижении напряжения

С помощью этих регуляторов Вы можете настроить конкретную выдержку времени срабатывания реле при превышении и понижении напряжения питающей сети. Все пределы регулирования по ним Вы найдете в технических характеристиках.

3. На лицевой панели реле находится 3 красных светодиода

На лицевой панели расположены 3 красных светодиода. При обрыве одной из фазы или нарушении порядка чередования фаз питающего трехфазного напряжения, загорается первый светодиод. Кстати, чуть не забыл сказать, что при обрыве или изменении порядка чередования фаз реле срабатывает с установленной (нерегулируемой) выдержкой времени 2 (сек).

При превышении напряжения больше уставки загорается второй светодиод. И наоборот, при понижении напряжения ниже уставки — загорается третий светодиод. Смотрите таблицу.

P.S. Думаю на этом можно и остановиться на знакомстве и изучении ЕЛ-11, ЕЛ-12, ЕЛ-13, ЕЛ-11МТ и ЕЛ-12МТ. Если у Вас возникли вопросы по этим реле или необходима помощь в их подключении, то пишите в комментариях. И еще, если статья показалась Вам полезной, то поделитесь ей с друзьями и коллегами в социальных сетях. Буду очень Вам благодарен.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Реле контроля фазы однофазной сети – Как выбрать реле контроля напряжения для защиты электрооборудования на производстве, офисе, в квартире или коттедже
