Реле давления воды электронное: Реле давления электронное EXTRA Акваконтроль РДЭ G1/2 (точность 5 %)

Содержание

Реле давления электронное EXTRA Акваконтроль РДЭ G1/2 (точность 5 %)

Реле давления электронное EXTRA Акваконтроль РДЭ G1/2 (точность 5 %)


Назначение реле и основные функции


Бесперебойное функционирование бытового насоса обеспечивает электрического типа реле давления Акваконтроль EXTRA. Данное насосное оборудование устанавливают в системах полива и водоснабжения. Реле эффективно защищает устройство от работы на «сухом ходу», когда в системе отсутствует вода. Реле предотвратит поломки, которые вызваны перепадами напряжения в электрической сети. Модель представляет собой – новинку из сегмента реле EXTRA Акваконтроль. Изделие представляет собой современное цифровое устройство. Реле предназначено для работы совместно с гидроаккумулятором или при его отсутствии.


Особенности использования реле

Изделие функционирует в широком диапазоне температур от 0 до +50 градусов. При этом следует учитывать, что критическая температурная отметка в месте монтажа устройства — +35 градусов. Оптимальная влажность для работы реле – до 80% при температуре 25 градусов.


Монтаж и первое включение реле давления

Как только вы выбрали подходящий участок для монтажа реле, необходимо удалить из трубопровода воду. Патрубок устройства подсоединяется к фитингу водопровода. Если нужно использовать реле вместе с насосом, который имеет мощность более 1,5 кВт, электронасос подсоединяется исключительно через магнитный пускатель или твердотельное реле. Перед местом монтажа устройства рекомендовано установить фильтр грубой очистки воды. Он продлит срок службы изделия.


После монтажа реле проверяется наличие воды в источнике забора. Если вы планируете применять реле EXTRA Акваконтроль вместе с поверхностными насосами, дополнительно необходимо ознакомиться с инструкцией по использованию перед началом запуска системы. Перед тем, как включить реле, его выдерживают один час при температуре среды в участке установке. По истечению времени насос включается в розетку, а вилка реле – в электрическую сеть.

При значении давления до 1,4 бар, насосное оборудование осуществляет перекачивание воды. Параметры контроля давления реле составляют от 0 до 10 бар.


Режимы защиты насоса

В случае снижения давления воды в системе ниже критической отметки, автоматически сработает защита от «сухого хода». В результате насос отключится. Встроенные на корпусе реле светодиоды будут визуально оповещать пользователя об остановке насоса – мигающие сигналы зеленого и красного цвета. Спустя минуту насос снова включится. Если воды в месте забора по-прежнему не будет, насос отличается, и запускается цикл проверок – 7 отключений с постепенным увеличение пауз между запусками насосного оборудования. Если цикл пройдет, а вода не появится в системе, будет гореть красный индикатор. Чтобы включить реле, нужно осуществить перезапуск устройства – клавиша «Старт/стоп» на корпусе.

Дополнительно реле контролирует прорывы и утечки в системе. Если насосное оборудование включилось, но давление не возрастает до нижней отметки 0,5-4,0 бар (заводской настройкой предусмотрено значение 1,4 бар) за отрезок времени, указанный в инструкции производителя, автоматически запускается защита от прорыва трубопровода водоснабжения.

Если при включении насоса, давление в системе не достигнет верхней отметки от 0,8 до 9,9 бар (производитель установил параметр 2,8 бар), за определенное время, запустится режим защиты от утечек, реле выключит насосное оборудование.

Работы в режиме «Полив»

Отдельного внимания заслуживает работа реле в режиме «Полив». Такая функция, предусмотренная производителем, позволяет долгое время проводить полив без отключений насоса. В режиме «Полив» не будет срабатывать автоматическая защита от прорыва трубопровода или утечки воды.

Краткое описание функцийРДС-30
РДС-180
РДС-АРДС-МРДЭРДЭ-УРДЭ-М
Отключение по верхнему давлению++++++
Включение по нижнему давлению++++++
Установка давления сухого хода+++
Регулировка времени всасывания
для защиты по сухому ходу
совмещено
++
Регулировка задержки срабатывания защиты по сухому ходу
в режиме расхода воды
++
Многократный автоматический перезапуск
после защиты по сухому ходу
+++++
Возможность установки количества перезапусков
после защиты по сухому ходу
+
Возможность изменения интервалов перезапусков насоса
после срабатывания защиты по сухому ходу
++
Функция защиты от сухого ходасовмещено
+
++
Функция защиты от «Разрыва» трубопроводов++
Функция защиты от «Недобора давления»+++
Функция защиты от «Утечки»+
Функция «Дельта» — контроль скорости изменения давления
при работе насоса
+
Функция контроля давления воздуха в гидроаккумуляторе+
Режим «Полив»++
Ограничения времени повторного включения насоса+
Ограничение количества включений насоса в час+
Ограничение времени работы насоса после включения+
Возможность работы насоса в цикле работа-пауза по таймеру+
Возможность установки задержек включения и выключения насоса++
Возможность установки пароля на предприятии изготовителе+++
Возможность изменения пароля потребителем++





Цифровой регулятор давления WPC-10 для водяного насоса, с защитой от сухого хода. (реле давления воды для насоса электронное)

Минимальное давление включения устанавливается в диапазоне

0,1—9,8 бар. Максимальное давление отключения настраивается в диапазоне 0,2—9,9 бар. Разница давления между минимальным и максимальным пределом 0,1 бар.

Отличительные особенности:

  • свободная регулировка нижнего и верхнего предела давления.
  • в регуляторе имеется функция сбережения электричества;
  • при разнице между порогами давления в 0,5—0,8 бар гидроаккумулятор в систему водоснабжения можно не устанавливать;
  • работает с различными средами водой, маслом, газом, пищевыми жидкостями;
  • регулятор бесшумный в работе;
  • отсутствует электрическая искра при контакте;
  • предотвращает частые пуски насоса при течи трубопровода, крана;
  • работает при температуре жидкости до 80 град Цельсия, что позволяет установку в систему горячего водоснабжения;
  • корпус прибора надежно защищает механизм от влаги и сырости;
  • продолжительный срок работы до 1400000 часов;
  • работает даже при значительном подсосе воздуха в систему;
  • защищает насос по режиму «сухой ход», устанавливается минимальное давление от 0,1 до максимального 4,0 бар при котором насос отключается из-за отсутствия воды в системе.

Достоинства прибора в том, что после срабатывания защиты «сухой ход» (45 секунд), он через 8, 24 ,48 минут и т.д. снова включит насос на 45 секунд для проверки наличия воды во всасывающей магистрали. В случае отсутствия воды, насос будет выключен повторно. Второй раз и каждый последующий пуски будут осуществляться в течении 24 часов. Электронный регулятор давления будет включать насос для проверки воды, и при наличии ее запустит насос в работу.

Реле подходит для любых типов поверхностных и скважинных насосов для регулировки давления в системах домашнего водоснабжения и защиты насосов от работы «в сухую» без воды. Автоматически перезапускается и снова включает насос без участия человека.

Технические характеристики
Напряжение питания 220 Вольт / 50 Гц
Подключаемая нагрузка
до 1,5 квт.

Порядок настройки реле давления

Проверьте установку нуля при отсутствии давления на входе:


На электронном циферблате должны быть нули.


Если на табло не нули, произведите сброс нажав одновременно две правые кнопки. Сброс производится при выключенном приборе (зеленая лампочка не горит), и нижний порог давления должен быть уставлен 1,5 обязательно!


Нажатием на эту клавишу установите верхний порог выключения насоса (max-10 kg/cm2)


Нажатием на эту клавишу установите нижнее давление включения насоса (min – 0,5 kg/cm2)


Нажатием на эту клавишу устанавливается давление обнаружения ошибки работы насоса (min – 0,1 kg/cm2)


Если требуется, установите период опроса датчика (сек), по умолчанию 3 сек


Для сохранения настроек и запуска в работу нажмите on/off

Ошибки работы реле давления


Ошибка, неправильный диапазон давления или датчик поврежден. Проверьте установку нуля при отсутствии давления на входе


Защита нехватка воды «сухой ход». Для сброса ошибки — выключить и включить

Электронное реле давления — от надёжного производителя TATRA LINE✔

Электронное реле давления воды Tatra Line от польской компании используют для автоматизации процесса водоснабжения в жилых домах, небольших производственных и офисных помещениях, водозаборных станциях, мелиорационных и оросительных системах. Устройство работает в автоматическом режиме, выключает и включает насосное оборудование, выдерживая в трубопроводе нужное давление.

Электронный контролер монтируют на насосы мощностью до 1,1 кВт с максимальным рабочим током 10 А. Защита от «сухого хода» с повторным автоматическим запуском (есть 47 попыток через 3 минуты, 30 и 60) позволяет уберечь оборудование от поломок и продлить эксплуатационный период. Датчик давления воды для насоса реагирует на «аварию», как только уровень напора жидкости окажется ниже или выше указанных значений.

ЭЛЕКТРОННОЕ РЕЛЕ ДАВЛЕНИЯ — И НАСОС РАБОТАЕТ КАК ЧАСЫ

Реле давления управляет насосной установкой и обеспечивает:

  • комфортный напор;
  • необходимое давление в трубах;
  • безопасность водопровода;
  • исправность и долгую службу насоса.

ПРИНЦИП РАБОТЫ ЭЛЕКТРОННОГО КОНТРОЛЛЕРА ДАВЛЕНИЯ

Прибор крепится на выходном патрубке гидроаккумулятора. При давлении, упавшем ниже заданного показателя, автоматика включает насос и выключает, когда параметр достигает нужного уровня. Грубо говоря, электронное реле:

  • следит, чтобы накопительный бак был всегда был наполнен до необходимой отметки;
  • позволяет не «гонять» насосную установку каждый раз, когда открывается кран.

Чтобы напорный агрегат не включался слишком часто и преждевременно не изнашивался, необходимо правильно настроить электронный регулятор, ориентируясь на характеристики оборудования и объем бака. Обычно, реле включает водозаборное оборудование при 1,5-1,8 атм и выключает при 2,5-3 атм.

Преимущества электронного реле Tatra Line

Определившись с функционалом и объемом работ, купить насос будет просто. Здесь главное правильно установить автоматику — чем точнее настроено реле, тем  дольше служит оборудование и не требует дальнейшего вмешательства специалиста.

  • Простота монтажа — электронный контролер можно установить самостоятельно соединительным штуцером диаметром ¼».
  • Надёжность — по сравнению с механическим устройством, настройки в электронном датчике почти не сбиваются, сохраняя параметры даже при длительных простоях.
  • Универсальность — регулятор можно подсоединить для насоса любого типа.
  • Красивый внешний вид — польский производитель выпускает датчики современного дизайна, поэтому, если они будут находиться на глазах у всех, интерьер помещения ни капельки не пострадает.
  • Оптимальная цена — стоимость реле зависит от модели, но остаётся доступной для среднего потребителя.

Важно! Выбирая контролер, вначале определитесь с рабочими параметрами сети: максимальное давление в системе при отключении/включении насосного оборудования; давление в воздушной камере гидроаккумулятора.

Электронный контролер Tatra Line — один из главных компонентов насосного оборудования, позволяющий настраивать агрегат в зависимости от предпочтений хозяина, технических характеристик устройства, трубопровода и скважины. Если вы хотите продлить жизнь насосу и постоянно иметь в доме воду, посмотрите наш каталог и выберите подходящий вариант. Вы также можете воспользоваться помощью консультантов.

Реле давления электронное Акваконтроль РДЭ 1/2″

«EXTRA® Акваконтроль РДЭ» (реле давления воды для насоса электронное) на базе пьезорезистивного тензорного датчика давления — современный электронно-цифровой прибор для управления насосом в системе водоснабжения. РДЭ является более продвинутым и надёжным решением для управления насосом по сравнению с «Акваконтроль РДС» и предлагает существенно увеличенный набор функций:

  • регулирование давления включения насоса от 0,5 до 6,0 бар
  • регулирование давления выключения насоса от 0,8 до 9,9 бар
  • регулирование давления сухого хода от 0,1 до 1,5 бар
  • защита системы от разрыва трубопроводов (когда давление не достигает установленного нижнего порога)
  • защита системы от утечки (когда давление не достигает установленного верхнего порога)
  • защита от частого включения насоса
  • режим «Полив» (расход воды без защиты от разрыва трубопроводов и утечки)

РДЭ сохраняет все настройки при перебоях сетевого напряжения. РДЭ снабжаются штуцером G1/2″ для подключения в водопроводную систему. РДЭ также снабжены сетевым шнуром длиной 1,5 м с залитой вилкой и герметичной розеткой для подключения насоса без подсоединения дополнительных проводов. Корпус РДЭ водонепроницаем, что позволяет использовать его на открытом воздухе и под дождем при соответствующей защите точек подключения прибора к сети и насосу.

Характеристика РДЭ G1/2″
Напряжение питания, В / Частота тока, Гц 220 / 50
Диапазон нижнего порога давления, бар 0,5…6,0
Диапазон верхнего порога давления, бар 0,8…9,9
Степень защиты корпуса устройства IP65
Размер присоединительных патрубков G1/2″
Максимальная допустимая мощность насоса*, кВт 1,5
Номинальный ток нагрузки, А 6,9

Реле давления электронное Акваконтроль РДЭ 1/2″ и другие товары в данной категории доступны в каталоге интернет-магазина инженерной сантехники Фабрика тепла по выгодным ценам. Ознакомьтесь с подробными характеристиками и описанием, а также отзывами о данном товаре, чтобы сделать правильный выбор и заказать товар онлайн.

Купите такие товары, как Реле давления электронное Акваконтроль РДЭ 1/2″, в интернет-магазине инженерной сантехники Фабрика тепла, предварительно уточнив их наличие или срок поставки. Вы можете получить товар в Нижнем Новгороде удобным для Вас способом, для этого ознакомьтесь с информацией о доставке и самовывозе.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Фабрика тепла. Для жителей Нижегородской области у нас не только выгодные цены на такие товары, как Реле давления электронное Акваконтроль РДЭ 1/2″, но и быстрая доставка в такие города, как Кстово, Дзержинск, Арзамас, Бор, Городец, Саров, Выкса, Муром, Павлово, Богородск и другие города Российской Федерации.

электронное реле давления с устройством защиты от работы без воды

Распродажа! Артикул: 6.997-357.0

1 874 MDL 1 499 MDL

В наличии лишь 2

Добавить к сравнениюКатегория: Аксессуары для дренажных и садовых насосовОПИСАНИЕ Reviews
ОПИСАНИЕ

Для дооснащения садового насоса до уровня домового автомата водоснабжения. Автоматически включает и выключает насос в зависимости от потребления воды. При отсутствии потока воды устройство защиты от “сухого хода” отключает насос во избежание его повреждения. С соединительной резьбой G1 (33,3 мм).

СПЕЦИФИКАЦИИ

Технические характеристики

Вес (кг)

0,961

Вес вкл. упаковку (кг)

1,081

Габариты (Д x Ш x В) (мм)

135 x 100 x 190

Похожие товары

  • входной фильтр с обратным клапаном 3/4″

    Распродажа! 180 MDL 144 MDL Добавить к сравнению

    Для присоединения к всасывающим шлангам, поставляемым метражом

    В корзину
  • входной фильтр с обратным клапаном 1″

    Распродажа! 200 MDL 160 MDL Добавить к сравнению

    Для присоединения к всасывающим шлангам, поставляемым метражом.

    В корзину
  • блок защиты станций водоснабжения от работы без воды

    Распродажа! 1 670 MDL 1 336 MDL Добавить к сравнению

    Блок защиты насосных станций водоснабжения от работы без воды – “в сухую”, резьба G1″.

    Подробнее
  • входной фильтр для насосов, большой

    Распродажа! 848 MDL 678 MDL Добавить к сравнению

    Фильтр для установки на входе любых насосов без интегрированного фильтра. Защищает насос от песка и крупных частиц грязи. Допускает промывку. Для насосов с резьбой G1 (33,3 мм). Пропускная способность до 6.000 л/ч. Размер ячеек 250 мкм (0,25 мм)

    В корзину
  • соединительный комплект

    Распродажа! 65 MDL 52 MDL Добавить к сравнению

    Для присоединения водопроводных шлангов 1/2″ (12,7 мм) к насосам с соединительной резьбой G1 (33,3 мм).

    В корзину
  • адаптер для насосов, g1

    Распродажа! 56 MDL 45 MDL Добавить к сравнению

    Для присоединения насосов с внутренней резьбой к водопроводным линиям. 1″ – 1″

    В корзину
  • всасывающая гарнитура, 3,5 м

    Распродажа! 431 MDL 345 MDL Добавить к сравнению

    Готовый к присоединению вакуумно-стойкий спиральный шланг, длиной 3,5 метра, с входным фильтром и обратным клапаном. Может использоваться и для удлинения всасывающего шланга. Для насосов с резьбой G1 (33,3 мм). Идеально подходит для садовых насосов и водоснабжения в доме.

    В корзину
  • адаптер для насосов g1, для шлангов 3/4″, 1″

    Распродажа! 121 MDL 97 MDL Добавить к сравнению

    Адаптер для насосов с обратным клапаном G1 внутренняя резьба, для подключения шлангов 3/4″, 1″

    В корзину

Только зарегистрированные клиенты, купившие этот товар, могут публиковать отзывы.

Amazon.com: Реле давления воды, автоматический электрический электронный регулятор давления водяного насоса 110 В, 50/60 Гц Защита насоса от повреждений, вызванных сухим ходом: патио, лужайка и сад

Реле давления воды

110 В, 50/60 Гц, автоматический электрический электронный водяной насос, регулятор давления, защита насоса от повреждений, вызванных сухим ходом

1. Поддерживает давление и поток.

2. Простота эксплуатации с помощью простых кнопок управления.

3. Светодиодные индикаторы указывают на работу насоса.

4. Автоматически останавливается, если в насосе нет воды.

5. Резервуар высокого давления не требуется.

6.Автоматическое управление водяным насосом.

  • Характеристики:
  • Цвет: как показано на фотографии
  • Частота: 50-60 Гц.
  • Напряжение: 110 В
  • Максимальная мощность: 1. 1 кВт — 1,5 кВт
  • Максимальный ток: 10А.
  • Максимальное рабочее давление: 10 бар
  • Вес: прибл. 1282 г

Автоматический регулятор давления водяного насоса Электрический электронный переключатель

Описание продукта

Описание:

Автоматический регулятор давления водяного насоса Блок управления электрическим электронным переключателем

100% новое и высокое качество Поддерживает давление и поток.
Простое управление с помощью простых кнопок управления.
Светодиодные индикаторы указывают на работу насоса. Автоматически останавливается, если в насосе нет воды.
Резервуар высокого давления не требуется. Автоматическое управление водяным насосом.
Входное напряжение: 220-240 В
Частота: 50-60 Гц
Максимальный ток: 10 А
Максимальная мощность: 1,1 кВт
Максимальное рабочее давление: 10 бар
Соединение: 1 «штекер
Степень защиты: IP65 Размер
: прибл. 23 x 17 x 17 см / 9,06 х 6,69 х 6,69 дюйма

Предупреждение:

Никогда не вынимайте электронную доску из блока управления.
Схема подключения внутри клеммной колодки покажет вам, как выполнить правильное подключение. Неправильное соединение разрушит всю электронную схему.
Кабель, используемый для подключения, должен быть трехжильным с обязательным заземляющим концом. Он должен иметь внешний диаметр 7,5 мм минимум и максимум 8,5 мм.
Один из передних концов кабеля должен быть ниже положения крепежных винтов при подключении кабеля к источнику питания, как показано на рис.
Четыре винта на панели управления и две гайки для крепления кабеля должны быть надежно закреплен, чтобы вода не попала в блок управления и не повредила электронную схему.

В пакет включено:

1 x автоматический контроллер водяного насоса

Подробные изображения:

Более подробные фотографии:








Дополнительная информация

При заказе на Alexnld.com вы получите письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией об отслеживании доставки вашего заказа.Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки, авиапочту, зарегистрированную авиапочту и услугу ускоренной доставки, следующие сроки доставки:

Зарегистрированная авиапочта и авиапочта Площадь Время
США, Канада 10-25 рабочих дней
Австралия, Новая Зеландия, Сингапур 10-25 рабочих дней
Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария 10-25 рабочих дней
Италия, Бразилия, Россия 10-45 рабочих дней
Другие страны 10-35 рабочих дней
Ускоренная отгрузка 7-15 рабочих дней по всему миру

Мы принимаем оплату через PayPal , и кредитную карту.

Оплата через PayPal / кредитную карту —

ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.

1) Войдите в свою учетную запись или воспользуйтесь кредитной картой Express.

2) Введите данные своей карты, и заказ будет отправлен на ваш адрес PayPal. и нажмите «Отправить».

3) Ваш платеж будет обработан, и квитанция будет отправлена ​​на ваш почтовый ящик.

Отказ от ответственности: это отзывы пользователей.Результаты могут отличаться от человека к человеку. Обзор реле давления

, типы, функции, применение

Реле давления — одно из наиболее распространенных измерительных устройств, используемых сегодня в промышленных приложениях, в насосах, оборудовании HVAC и гидравлических системах. Эти устройства гарантируют, что процессы имеют достаточное давление для правильной работы.

В своей основной форме современное реле давления состоит из двух компонентов: датчика давления и переключающего контакта . Когда технологическое давление достигает определенного значения, называемого точкой переключения , переключающий контакт срабатывает и либо разрешает, либо останавливает прохождение тока в цепи управления.

Типы реле давления

Существует два основных типа реле давления:

  • Механический (электромеханический)
  • Электронный (твердотельный)

Какой тип реле давления использовать, это будет зависеть от конкретного применения.При выборе реле давления пользователям необходимо учитывать особенности устройства, в том числе:

  • Максимально допустимое давление
  • Диапазон рабочего давления
  • Рабочая среда
  • Условия процесса, такие как вибрация и температура
  • Зона нечувствительности или гистерезис

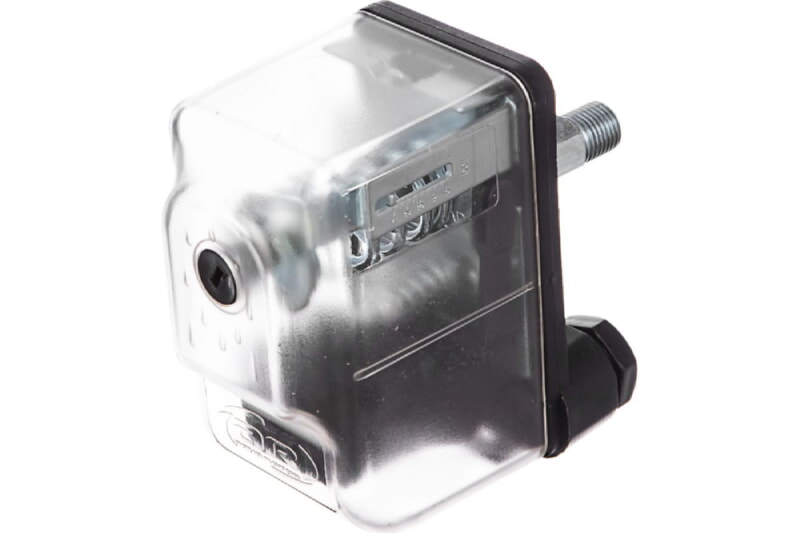

Реле давления механическое

Как следует из названия, электромеханическое реле давления измеряет изменения давления с помощью механических средств, таких как диафрагма, трубка Бурдона или поршень. Основными преимуществами механических реле давления являются их высокая надежность и возможность работы без вспомогательного питания. Кроме того, они обычно могут работать при более высоких напряжениях и силах тока, чем электронные реле давления.

Механические реле давления

WIKA оснащены высококачественными микровыключателями. Даже переключение электрических нагрузок до 15А / 220В не вызывает проблем. Для низких коммутируемых напряжений WIKA предлагает микровыключатели, заполненные аргоном, с позолоченными контактами.

Защищенные механические реле давления

Для работы во взрывоопасных зонах WIKA предлагает механические реле давления Ex-ia (согласно стандарту IEC 60079-11) и Ex-d (согласно стандарту IEC 600979-1).

Электронные реле давления

Электронные реле давления, как следует из их названия, имеют электронные, а не механические датчики давления. Этот тип реле давления отличается высокой устойчивостью к ударам и вибрации, стабильностью и долгим сроком службы. Многие твердотельные реле давления также предлагают дополнительный аналоговый сигнал, пропорциональный давлению.Следовательно, они не только замыкают или размыкают контакты, но и передают фактическое значение давления.

Другим преимуществом электронных реле давления является их гибкость. Точка переключения, выходной сигнал, время задержки, гистерезис и многие другие параметры могут быть индивидуально отрегулированы в соответствии с приложением. Электронные реле давления также хорошо работают в устройствах переключения низкого напряжения, таких как реле управления и реле, подключенные к ПЛК (программируемые логические контроллеры).

WIKA предлагает полную линейку высококачественных механических и электронных реле давления с долговременной стабильностью и точностью.Разнообразие диапазонов давления, материалов, размеров, датчиков и вариантов монтажа гарантирует, что тип реле давления соответствует требованиям вашего приложения.


Свяжитесь с нами

Хотите получить дополнительную информацию? Напишите нам:

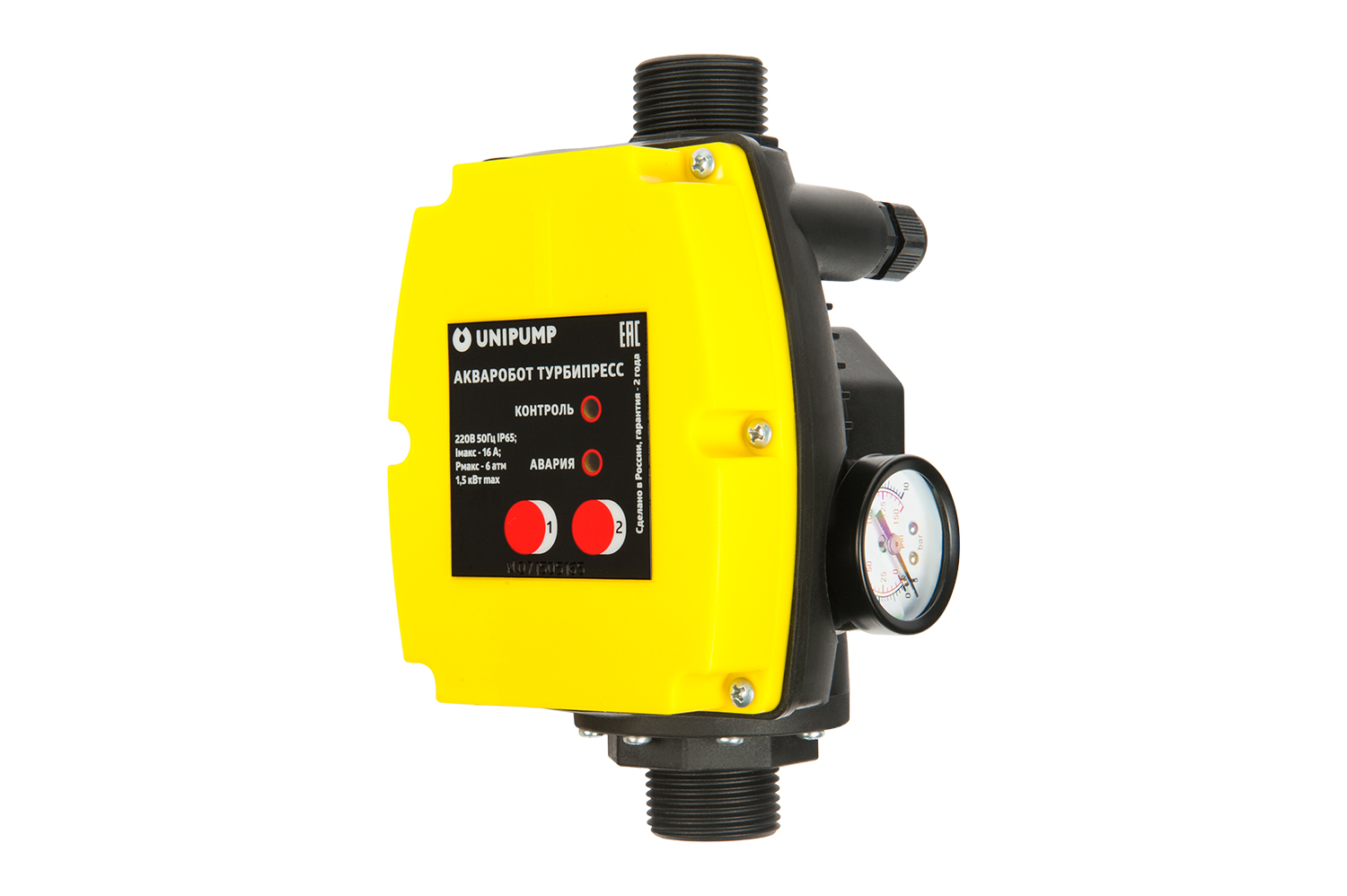

Автоматический регулятор давления водяного насоса электрический электронный переключатель Продажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ (-ы) доставки Срок доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийные бедствия, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

HYDAC | Электронные реле давления

Электронные реле давления обладают множеством преимуществ по сравнению с механическими реле давления и контактными манометрами. Они убеждают, помимо прочего, в большей точности, отсутствии износа, долговременной стабильности, простоте эксплуатации и большом количестве циклов переключения.

Типовая серия

без отображения измеренного значения
  • EDS 4000, для мобильной и стационарной гидравлики, устанавливается на заводе или программируется,
    в зависимости от версии для взрывоопасных сред с допуском ATEX, CSA, IECEx
  • EDS 810 для OEM-приложений в промышленном и мобильном секторах, заводская настройка,
    с одобрением типа ECE для дорожного движения общего пользования, опционально с интерфейсом IO-Link
  • EDS 710, для серийного применения в промышленном и мобильном секторе, где размеры полости малы, чрезвычайно малы, компактная конструкция, устанавливается на заводе
  • EDS 410, для OEM-приложений, заводская установка или программирование

с дисплеем измеренных значений

  • EDS 8000, навигация по меню в соответствии с VDMA, 1 или 2 транзисторных коммутационных выхода PNP,
    4-символьный цифровой дисплей, многоцветный переключаемый дисплей, степень защиты IP 67
  • EDS 3000, вращающийся по продольной оси и дисплей, 4 символа. Светодиодный дисплей, отображение в барах, фунт / кв. Дюйм
    или МПа, регулируется с помощью кнопки, в зависимости от версии
    — Соответствие Desina
    — с фронтальной мембраной
  • EDS 300, 3-символьный светодиодный дисплей, настраиваемый с помощью фольгированной клавиатуры
  • EDS 300, для судостроения и оффшора, с одобрением от
    — Американское бюро судоходства
    — Судовой регистр Ллойда
    — Det Norske Veritas
    — Germanischer Lloyd
    — Bureau Veritas
  • EDS 601, манометр или устройство для установки на переднюю панель, 4-символьный светодиодный дисплей,
    2 релейных выхода, настраиваемые с помощью фольгированной клавиатуры
  • EDS 1700, 4 релейных выхода, 4-символьный светодиодный дисплей, множество дополнительных функций,
    настраивается с помощью фольгированной клавиатуры

Технологии

  • Толстослойный DMS на керамической диафрагме (диапазон низкого давления)
  • Тонкопленочный DMS на мембране из нержавеющей стали (диапазоны низкого и высокого давления)

Стандартные диапазоны давления

  • Между 0. .. 1 и относительное давление 0 … 600/1000 бар, в зависимости от исполнения
  • Абсолютное давление до 2,5 бар
  • Регулировка также в фунтах на квадратный дюйм и МПа
  • Другие диапазоны давления и специальные настройки также по запросу

Обзор реле давления

EDS 3400 3300 3100 300 8000 601 1700 4400 4300 4100 820 810 710 410
Точность (макс. )
1,0 1,0 1,0 1,0 1,0 1,0 0,5 1,0 1,0 1,0 1,0 1,0 1,0 1,0
Диапазон низкого давления
(до 40 бар)

Икс Икс Икс Икс Икс Икс
Х Х Х
Икс Икс
Диапазон высокого давления
(от 40 бар)
Икс

Икс Икс Икс Икс Икс Х Икс Икс Икс
Относительное давление Икс Икс
Икс Икс Икс Икс Икс Х Х Икс Икс Икс
Абсолютное давление

Икс




Х


Коммутационные выходы 2 2 2 2 2 2 4 2 2 2 2 2 1 2
Аналоговые выходы Икс Икс Икс Икс
Икс Икс



Цифровой дисплей Икс Икс Икс Икс Икс Икс Икс



Программируемый Икс Икс Икс Икс Икс Икс Икс Икс Х Х Х


Предустановка Х Х Х Х Х Х
Соответствует DESINA Икс Икс Икс







Навигация по меню VDMA Икс Икс Икс
Икс





По отдельности Х Х Х Х Х Х Х Х Х Х Х
Продукция OEM Х Х Х Х Х Х
Промывочная
мембрана
Икс Икс








Интерфейс IO-Link Х Х Х Х
Одобрение типа ECE (одобрено для дорожных транспортных средств)








Икс

Для потенциально взрывоопасных сред







Икс Х Х


Разрешения на отгрузку


Икс






UL
Спецификация
Икс Икс Икс
Икс


Икс

Примечание: Не все функции можно свободно комбинировать друг с другом, пожалуйста, возьмите точную информацию из соответствующей таблицы

Когда следует использовать электронный переключатель давления?

Все приложения разные, требуя широкого набора приборов для измерения и мониторинга. К счастью, сейчас есть продукт, доступный почти для всех, особенно на рынке реле давления. Но как узнать, какое реле давления подходит для вашего процесса?

На сегодняшний день доступны механические реле давления и электронные реле давления из различных материалов и моделей. За время моей работы в сфере измерения давления я часто слышал, как клиенты спрашивают, что им следует использовать для их конкретного применения.

В этой статье я остановлюсь на электронных переключателях и на том, в каких ситуациях их можно использовать вместо механических переключателей.

Но сначала давайте обсудим, что такое электронное реле давления и как оно работает.

Как работает электронный переключатель давления?

Электронное реле давления — это прибор для измерения давления, в котором используется датчик давления (преобразователь), а также электроника кондиционирования, которая может быть сконфигурирована для обеспечения релейного выхода («разомкнутая» или «замкнутая» цепь) с использованием реле или NPN / Выход PNP.

Электронные реле давления

могут также включать светодиодный / ЖК-дисплей с кнопками для индивидуальной настройки выходов.Электронное реле давления также может быть предложено с аналоговым выходом (например, 4-20 мА или выход по напряжению). Во многих случаях ваше приложение будет определять его использование, будь то процесс, промышленное приложение или приложение OEM.

Вы можете найти электронные реле давления, используемые в гидравлических прессах, вулканизационных прессах для шин, регулировании давления воды / сточных вод, системах охлаждения на основе хладагента / аммиака, сигнализациях, управлении и мониторинге давления. Они также хорошо работают для контроля уровня, например, для приложений уровня в резервуаре, где переключатель посылает сигнал, когда резервуар становится полным или низким, чтобы включить или выключить насос через аналоговый выход.

Электронные реле давления отличаются от механических переключателей по нескольким параметрам. Во-первых, для работы и работы им требуется источник питания (напряжение постоянного тока), который может быть, а может и не быть вариантом для конечного пользователя в зависимости от их применения.

Кроме того, опции могут включать в себя локальный дисплей с кнопками для настройки устройства, что также может позволить пользователю программировать их на месте без дополнительных инструментов для выполнения регулировок.

В то время как для механического переключателя потребуется дополнительный, более точный прибор, чтобы гарантировать, что его уставка была правильно откалибрована.Как показывает практика, электронные реле давления обычно стоят больше, чем их механические аналоги.

Итак, когда вам понадобится электронный переключатель вместо механического?

Когда бы вы использовали электронный переключатель?

Как указывалось ранее, реле давления, которое вы должны использовать, в конечном итоге зависит от вашего приложения. Электронные переключатели обычно используются в промышленных, OEM или технологических приложениях для сигнализации высокого / низкого уровня, управления, контроля давления и / или автоматизации.Они также обычно используются в сочетании с ПЛК и другими устройствами управления зданием.

Электронные переключатели

также имеют тенденцию быть более точными и воспроизводимыми, чем механические переключатели, что делает их идеальными для приложений, где точность имеет первостепенное значение.

Электронные реле давления имеют более длительный срок службы по сравнению с механическими переключателями. Они могут выдерживать большее количество циклов давления, поскольку в их конструкции меньше движущихся частей, что снижает износ диафрагмы.

В электронном реле давления мембрана датчика давления является единственной подвижной частью. Механические переключатели имеют пружины, поршни и другие движущиеся части, которые со временем могут вызывать больший износ, что приводит к сокращению срока службы переключателя.

Вот некоторые другие преимущества использования электронного реле давления:

  • Локальный ЖК / светодиодный дисплей
  • Программируется в полевых условиях
  • Простота использования
  • Автоматическая установка без дополнительных измерительных устройств
  • Может программировать таймер / задержку / гистерезис

Механические переключатели используются как проходные устройства. Они обычно используются в приложениях, использующих переменное напряжение, где конечный пользователь может не иметь возможности обеспечить источник питания для электронного реле давления.

Механические переключатели

имеют пределы для того, где они могут быть установлены в диапазонах, и обычно имеют фиксированные точки сброса, обычно известные как зона нечувствительности, в то время как электронные переключатели могут быть запрограммированы на установку и сброс практически в любом месте диапазона устройства.

Что делает качественный электронный датчик давления?

Теперь, когда вы знаете больше об электронных переключателях и о том, когда их следует использовать, давайте посмотрим, что делает переключатели высокого качества, чтобы вы знали, на что обращать внимание при покупках.

Обратите внимание, из какого материала сделан корпус. Материал корпуса может играть важную роль в стоимости или качестве электронного реле давления в зависимости от того, насколько экзотичен или распространен этот материал.

Типичные показатели защиты от атмосферных воздействий в отрасли включают корпуса со степенью защиты IP66 или IP67, что делает их пригодными для применений, где они могут подвергаться воздействию дождя или снега. В Ashcroft наши изделия изготавливаются из высококачественного АБС-пластика / поликарбоната или никелированного алюминия.

Другие факторы включают типы или количество выходов, статическую точность коммутатора и наличие в нем протоколов связи (например,g., HART, IO-Link и т. д.) или другие инструменты диагностики / поиска и устранения неисправностей. Некоторые электронные переключатели даже имеют Bluetooth-соединение!

Чем больше наворотов на вашем переключателе, тем он будет дороже. Это зависит от вашего приложения, действительно ли вам нужны все дополнительные аксессуары, но для большинства процессов вы можете обойтись более экономичным и простым вариантом.

Выключатель качества также будет иметь общие разрешения / списки безопасности, такие как UL и CE в Европе. Эти переключатели соответствуют определенным электронным критериям, могут помочь предотвратить радиопомехи и не содержат свинца.

Еще одной особенностью качественного электронного реле давления является температурная компенсация. Это мера противодействия / коррекции нежелательного температурного воздействия, где она идеально устраняет влияние температуры на датчик.

Разрешение дисплея и количество отображаемых цифр (до какого десятичного знака) также следует учитывать при поиске высококачественного электронного реле давления.

Недавно я разговаривал с клиентом, чье приложение было в лабораторных условиях и рассматривало возможность электронного реле давления.Заказчику, по сути, требовалось что-то более точное и заданное значение, которое требовало бы гораздо более низкой зоны нечувствительности, чем то, что он мог достичь с помощью своего механического переключателя. Я спросил его, может ли он предоставить источник питания, на что он ответил утвердительно, поэтому я порекомендовал электронное реле давления Ashcroft GC35.

GC35 — недорогой коммутатор с программируемым переключателем и аналоговым масштабированием, простым нажатием кнопки и мин. / Макс. функция записи событий низкого и высокого давления. Его дисплей GloBand ™ обеспечивает обзор на 360 градусов и изготовлен из смачиваемых материалов из нержавеющей стали в прочном алюминиевом корпусе.

Ashcroft также предлагает электронные переключатели и цифровые датчики GC55, 2274, GC30 и GC31 для обеспечения бесперебойной работы вашего технологического процесса.

Это лишь некоторые из многих электронных переключателей, доступных сегодня на рынке, поэтому убедитесь, что вы проявили должную осмотрительность и исследовали, что лучше всего подойдет для вашего приложения.

Мы не хотим на вас давить, но у нас есть дополнительная информация.

Теперь вы должны понимать ситуации, в которых вам может понадобиться использовать электронный переключатель давления вместо механического, а также то, на что следует обращать внимание при покупке подходящего электронного переключателя для вас.

Если вы хотите узнать больше о реле давления, посетите наш веб-сайт и просмотрите любые наши полезные официальные документы, веб-семинары или руководства в нашем центре ресурсов.

Вы также можете связаться с нами сегодня, чтобы поговорить с одним из наших отраслевых экспертов и получить ответы на все свои вопросы.

Электронные и твердотельные реле давления

В Gems мы называем наши реле давления твердотельными реле давления, а не электронными реле давления:

Итак, в чем разница?

Термин твердотельное реле давления используется для обозначения отсутствия движущихся частей.то есть реле давления может включать реле на своем выходе (механический переключатель, приводимый в действие электрическим сигналом) или полупроводниковый переключающий элемент (мощный транзистор или полевой транзистор), который не имеет движущихся частей. Следовательно, твердотельное реле давления будет переключателем, использующим полупроводниковый переключающий компонент.

Электронные реле давления, такие как наша серия PS98, имеют возможность использовать либо релейный выход, либо полупроводниковый / твердотельный переключающий элемент.

Твердотельные реле давления:

Твердотельные реле давления, обеспечивающие исключительную точность и стабильность, используют сложные тонкопленочные датчики с напылением.Они обеспечивают отличную повторяемость в условиях сильных ударов и вибрации и превосходят электрические переключатели в высокочастотных циклических приложениях. Дополнительный интерфейс связи позволяет программировать уставку, точку сброса и временную задержку в полевых условиях.

Твердотельные реле давления могут иметь одну или несколько точек переключения. Они не только открывают и закрывают цепь реле давления, но и включают цифровые дисплеи и обеспечивают аналоговый или цифровой выход. По сравнению с электромеханическими реле давления они имеют гораздо больший срок службы.

Реле давления серии 3600

Проверенная технология тонких пленок обеспечивает высокий уровень производительности и стабильности. Это реле давления предлагается в широком диапазоне рабочих давлений и доступно в 11 диапазонах давления от 0–1 бар (0–15 фунтов на квадратный дюйм) до 0–1000 бар (0–15000 фунтов на квадратный дюйм). Реле давления серии 3600 отличается компактными размерами и способностью работать в широком диапазоне температур от -40 ° C до + 105 ° C (от -40 ° F до 221 ° F), что обеспечивает гибкость для множества приложений.

обладает высокой устойчивостью к ударам и вибрации, что делает его идеальным твердотельным реле давления для требовательных промышленных применений и внедорожных транспортных средств.Он герметичен, что позволяет устройству 3600 обрабатывать высокотемпературную очистку и очистку кислородом; что делает его идеальным для медицинских газов и стерилизации. Кроме того, его работа без утечек обеспечивает точный мониторинг, что делает его отличным выбором для приложений, связанных с пожаротушением.

  • Приложения с высоким давлением цикла
  • Широкая частотная характеристика
  • Очень точные уставки

Для получения дополнительной информации о твердотельном реле давления Gems 3600: просмотрите наш каталог твердотельных реле давления 3600 Страница

Реле давления серии PS98

Отвечая на спрос на твердотельные переключатели, Gems с гордостью предлагает реле давления PS98. Твердотельное реле давления PS98, созданное на основе нашей проверенной конструкции CVD и ASIC, обеспечивает большую точность в суровых условиях. Этот переключатель является идеальной альтернативой электромеханическим типам, когда количество циклов превышает 50 циклов в минуту и ​​требуется широкая частотная характеристика. В дополнение к модульной конструкции доступно множество портов давления и электрических соединений. Точки переключения и обратного переключения устанавливаются на заводе в соответствии с техническими требованиями заказчика.

Подходит для:

  • Off Highway
  • Mobile
  • Требовательные приложения

Для получения дополнительной информации о реле давления Gems PS98: просмотрите наш каталог реле давления PS98 Страница

Gems предлагает широкий диапазон давления Продукты, чтобы увидеть больше, нажмите здесь

В Gems мы называем наши реле давления твердотельными реле давления, а не электронными реле давления: Итак, в чем разница?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
