Рейтинг автоматов электрических: 14 лучших производителей автоматических выключателей

Содержание

Топ-10 лучших производителей автоматических выключателей 2021 года в рейтинге Zuzako

*Обзор лучших по мнению редакции Zuzako.com. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

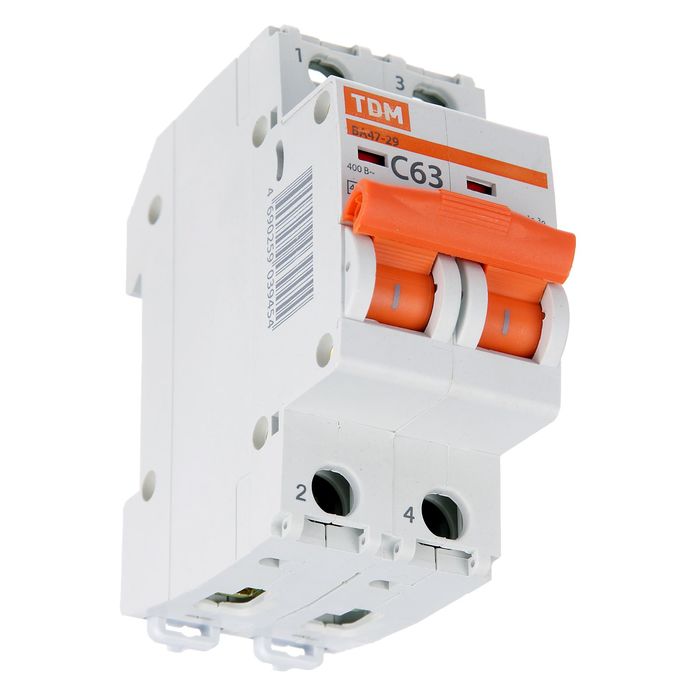

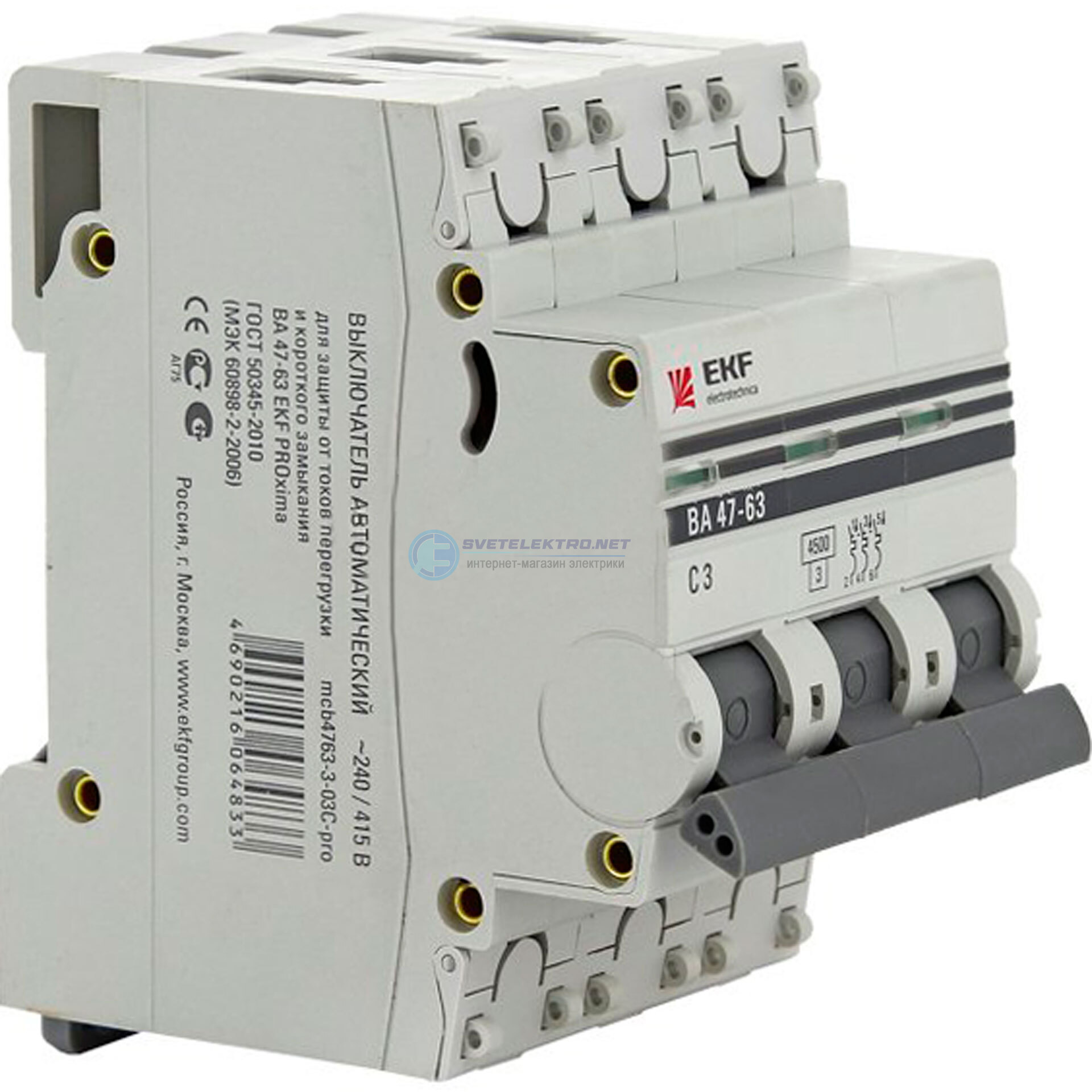

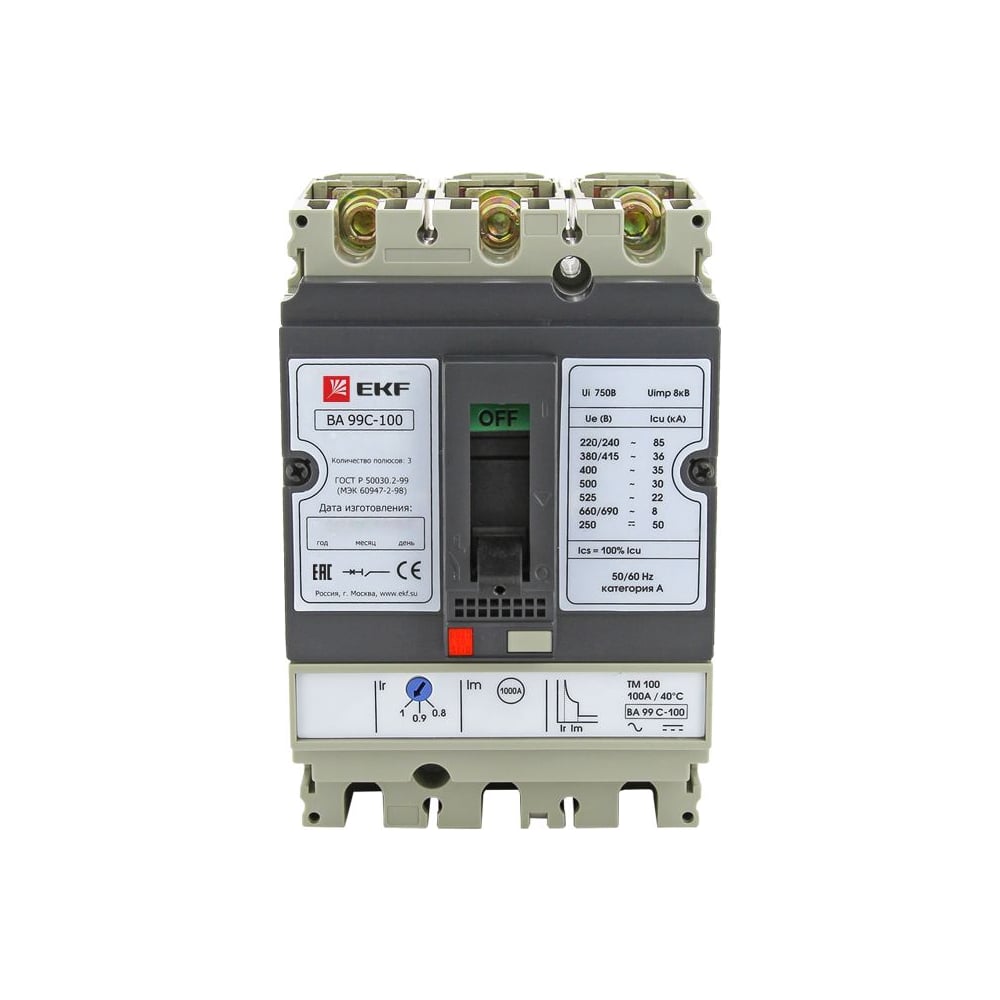

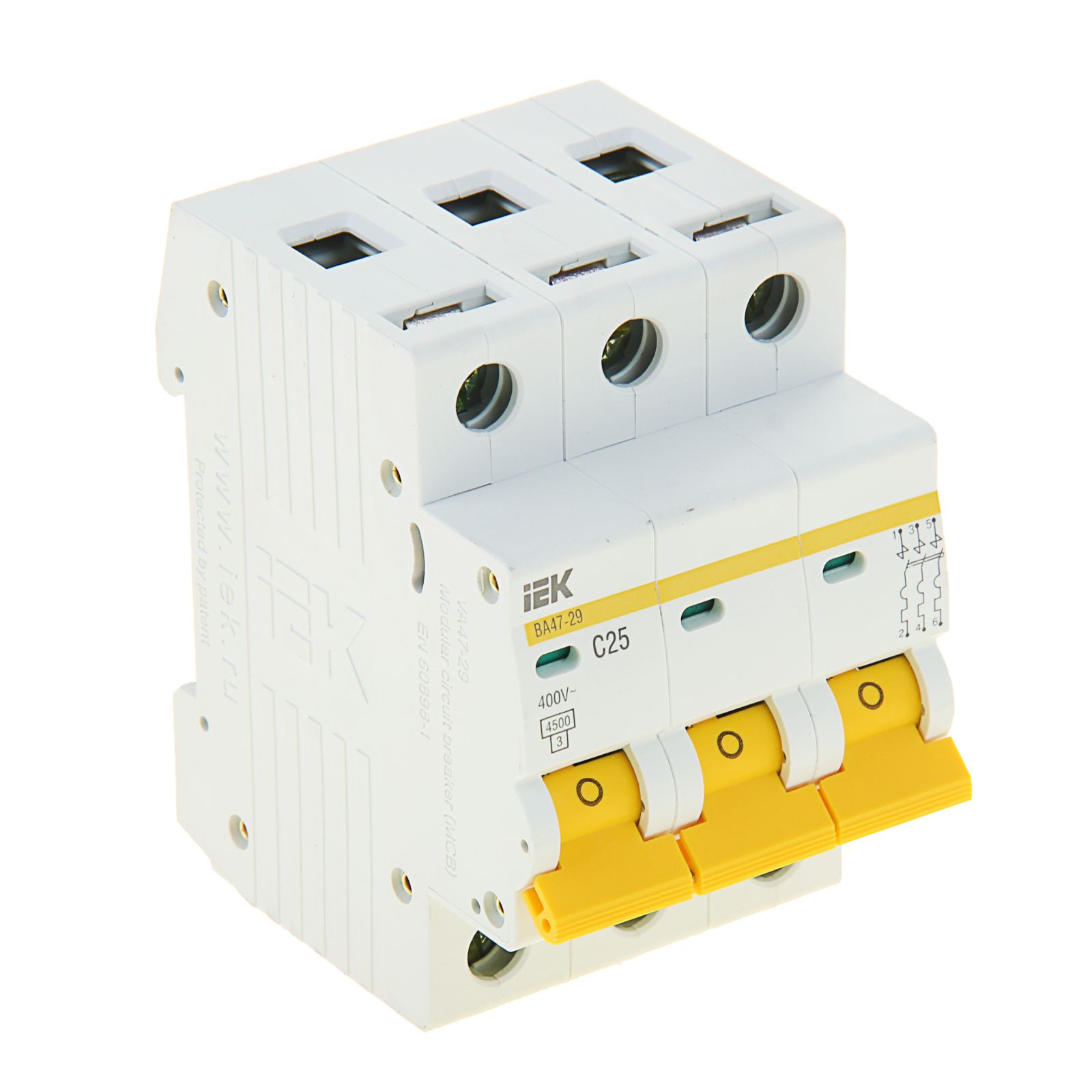

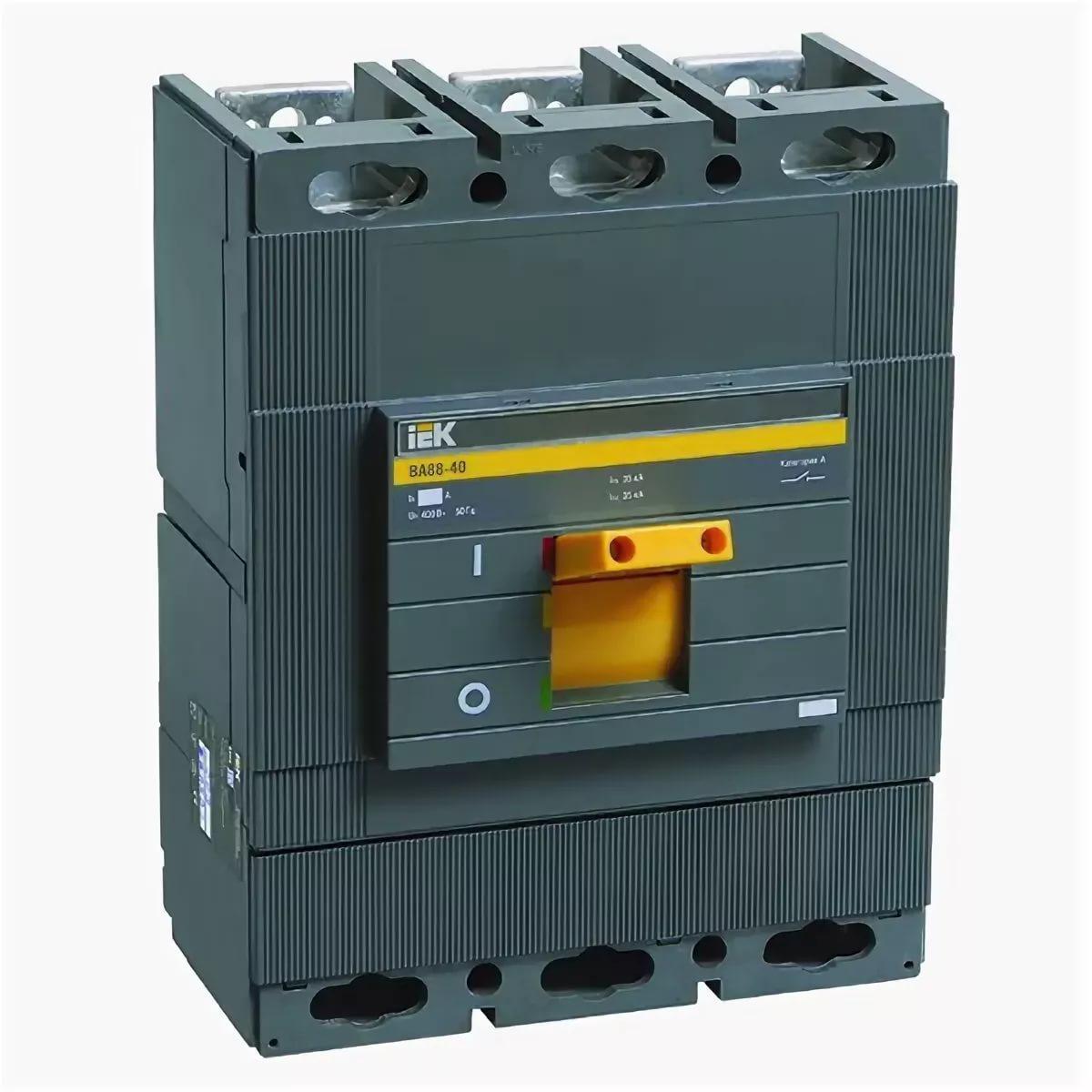

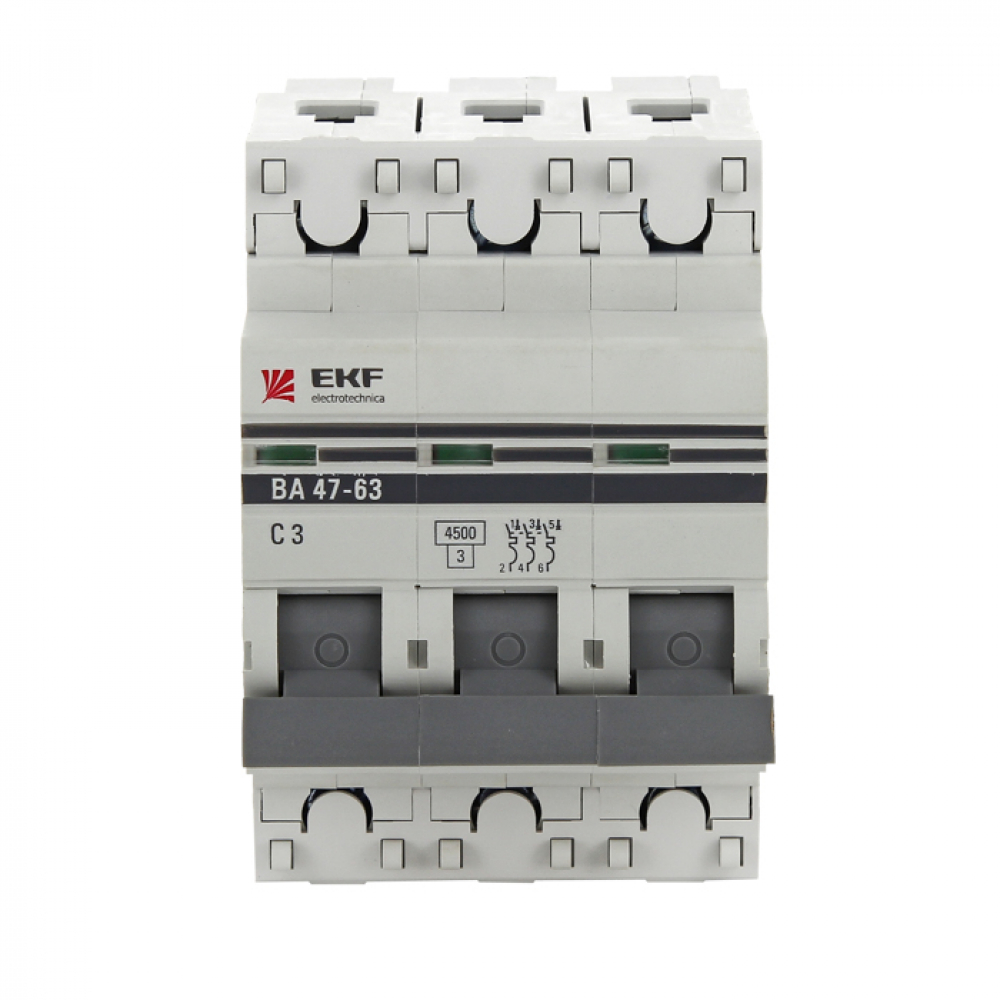

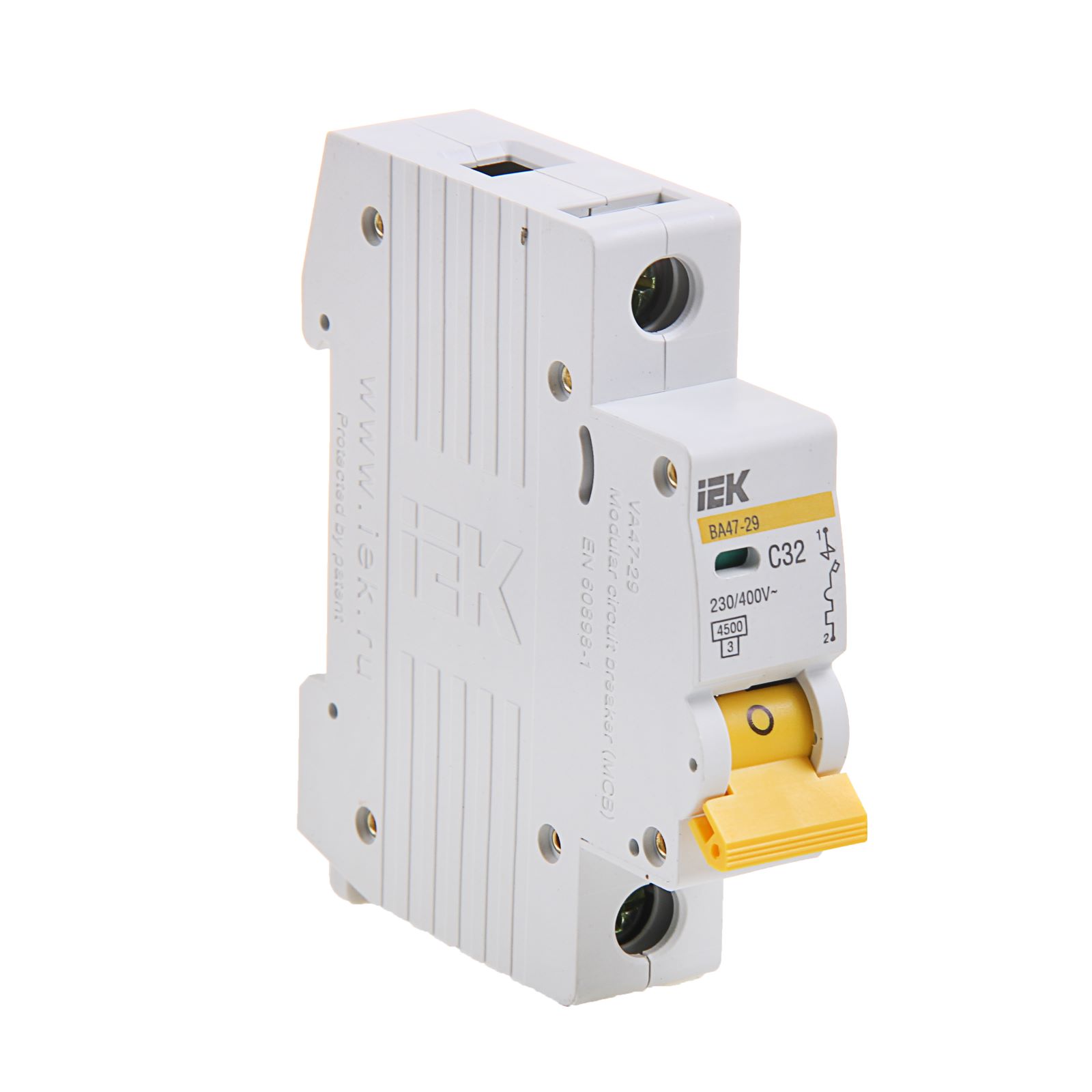

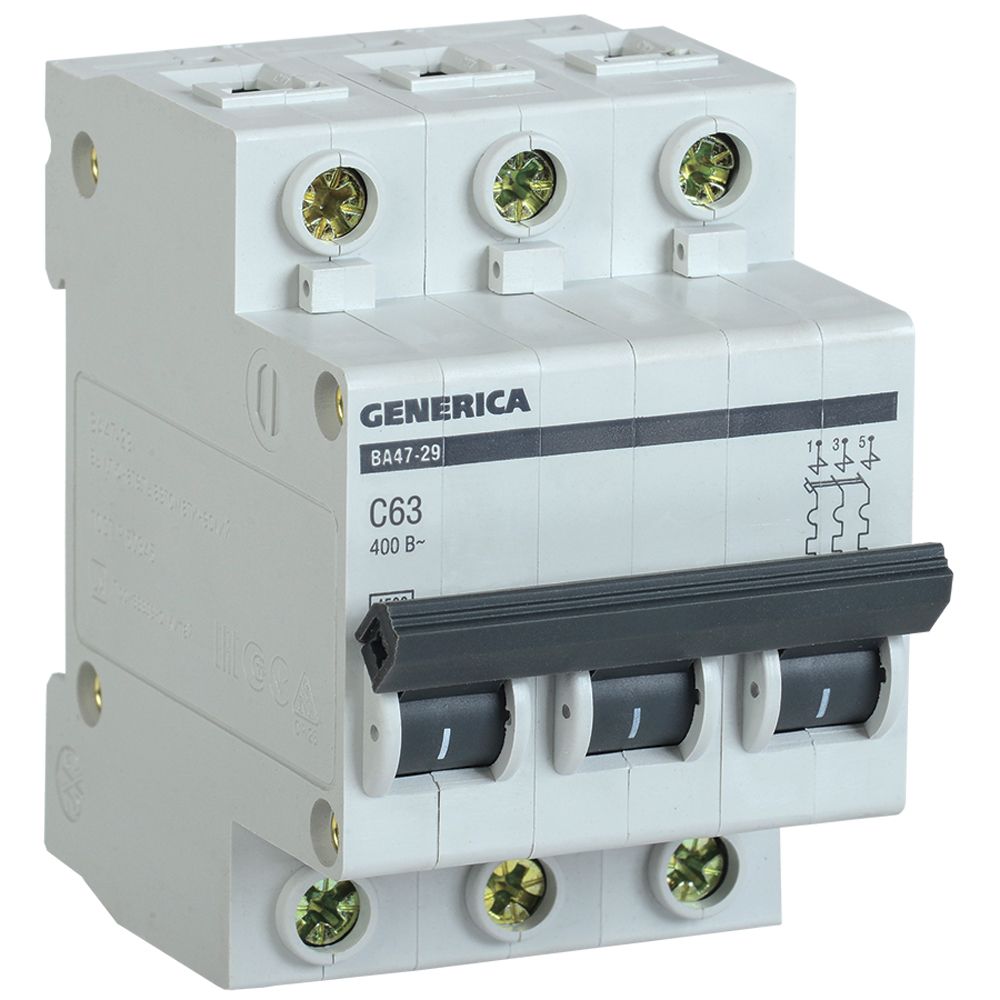

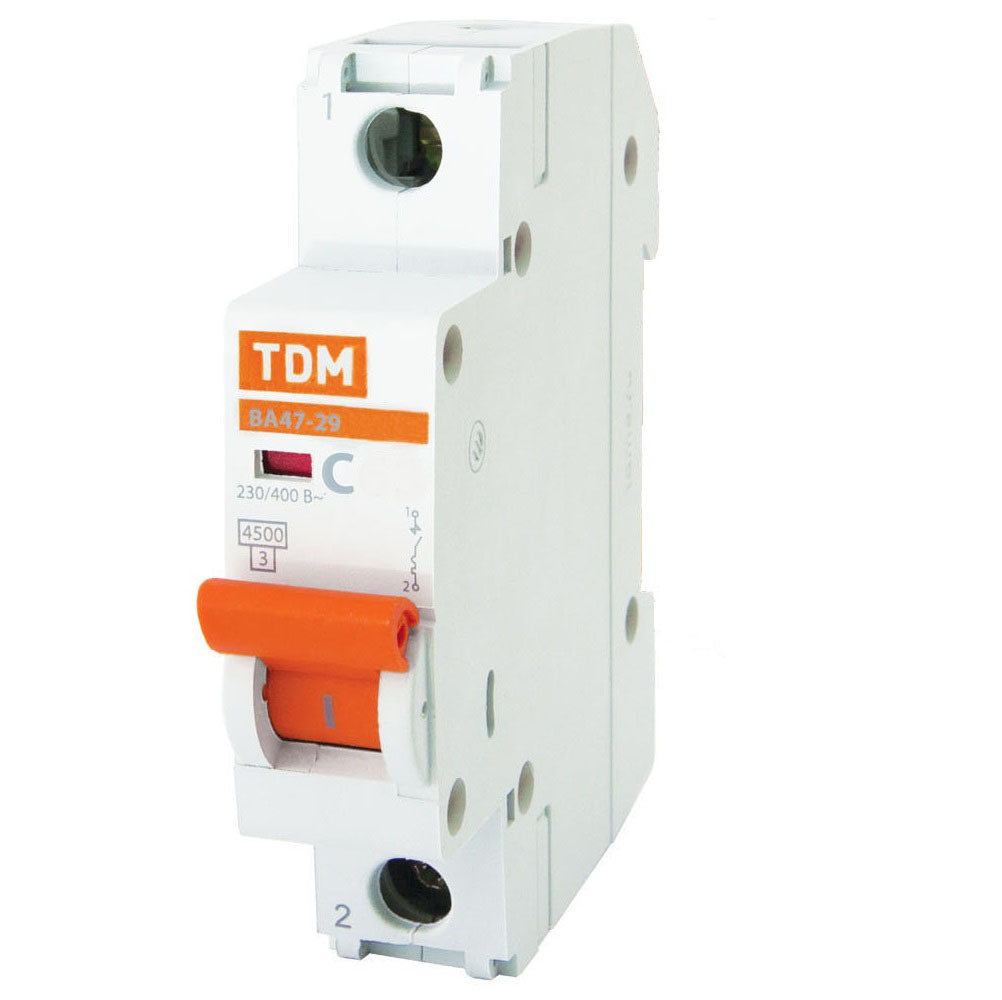

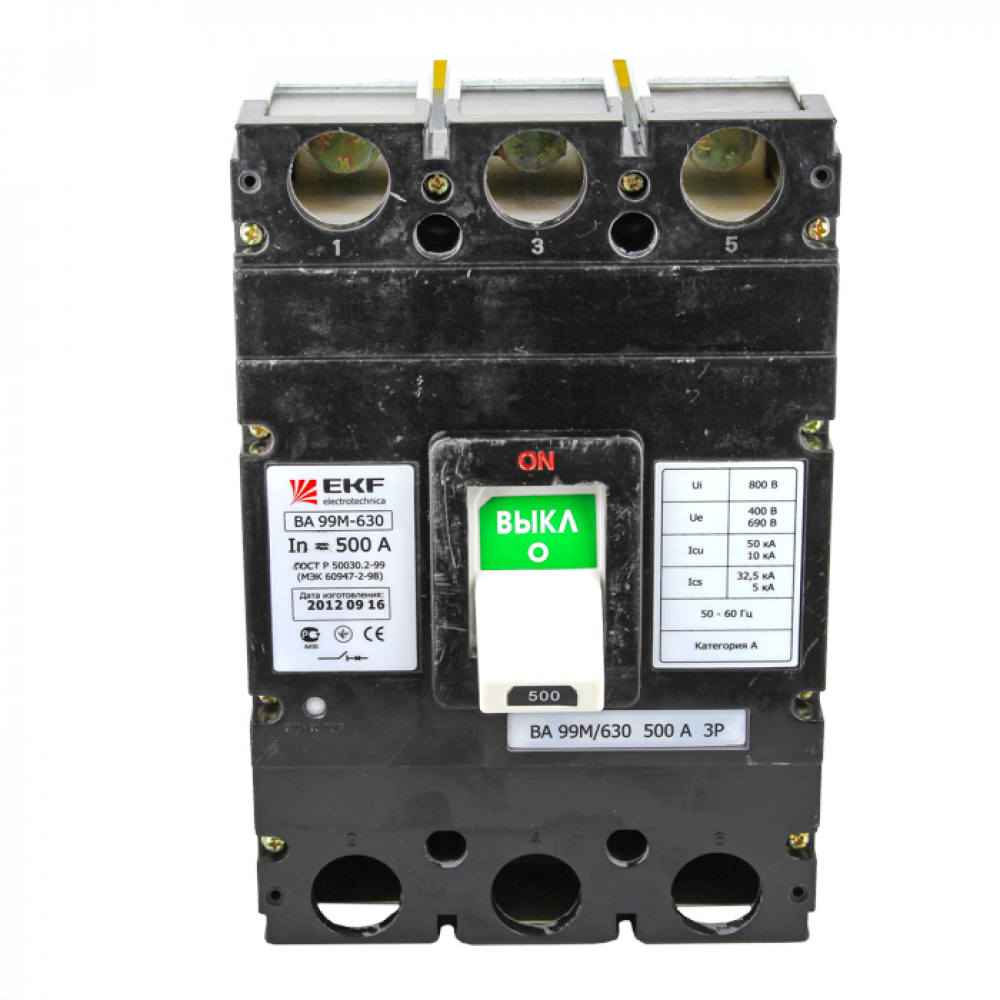

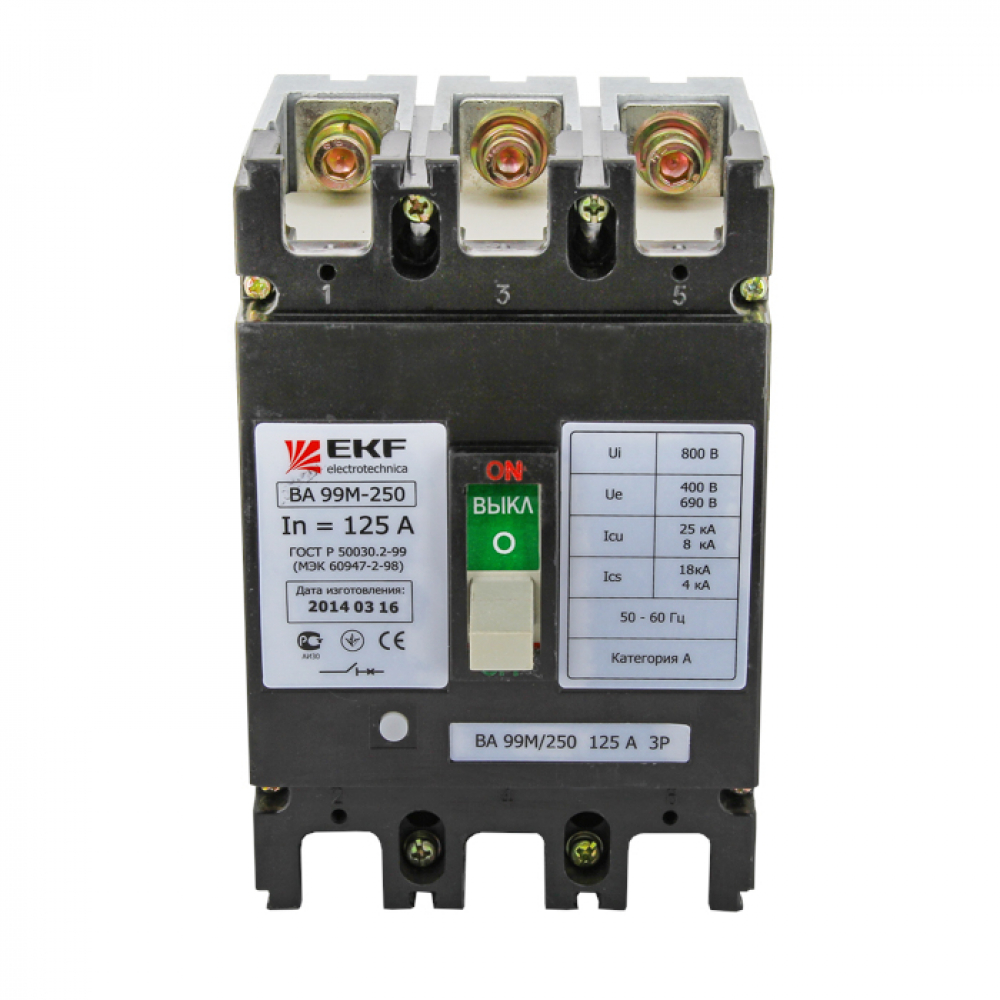

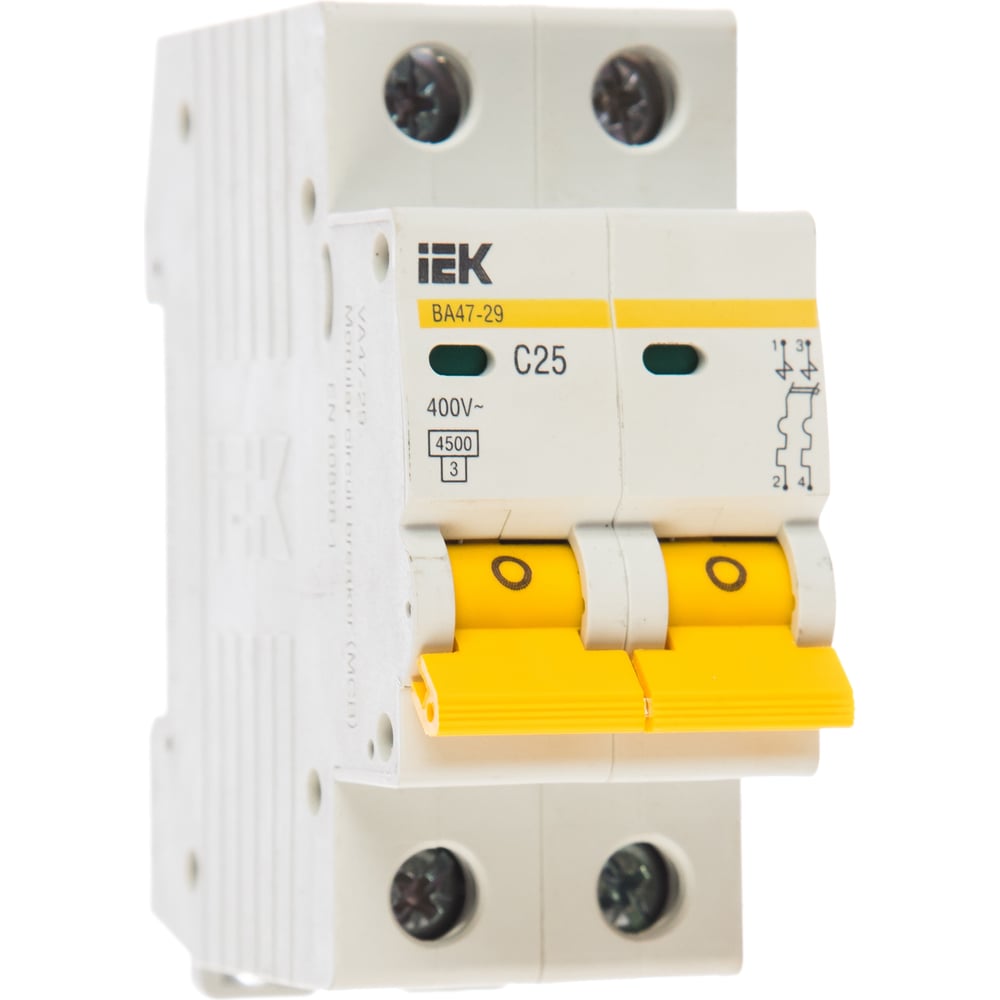

В этой категории представлены лучшие бренды из России. Они выпускают разнообразные модели АВ, которые сочетают в себе надёжность, высокую эффективность работы и сравнительно небольшую стоимость.

Надёжные зарубежные бренды

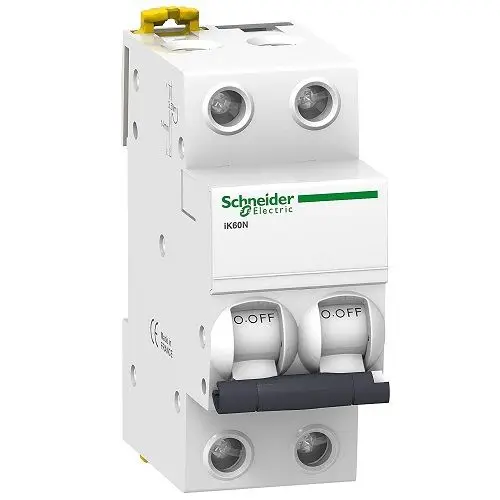

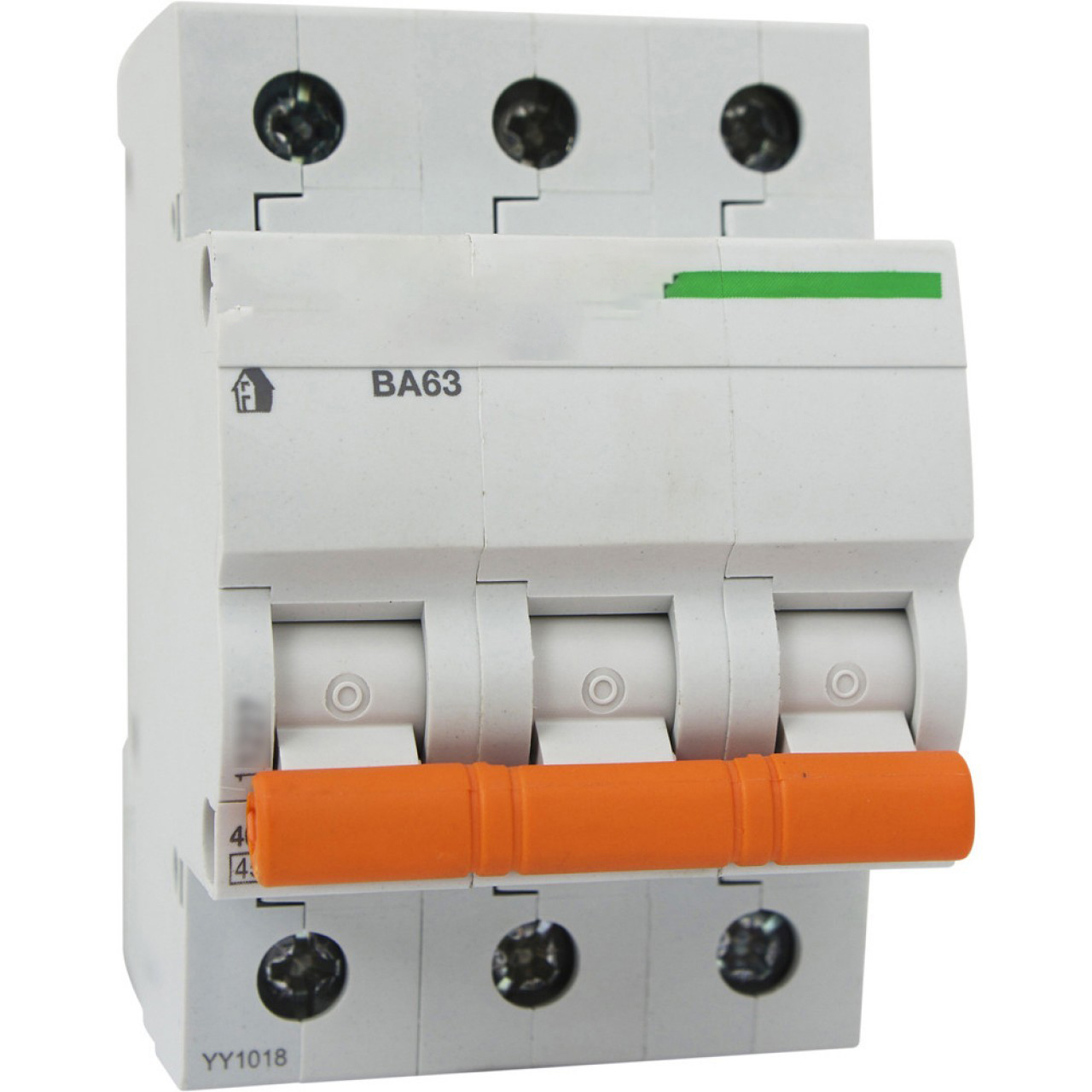

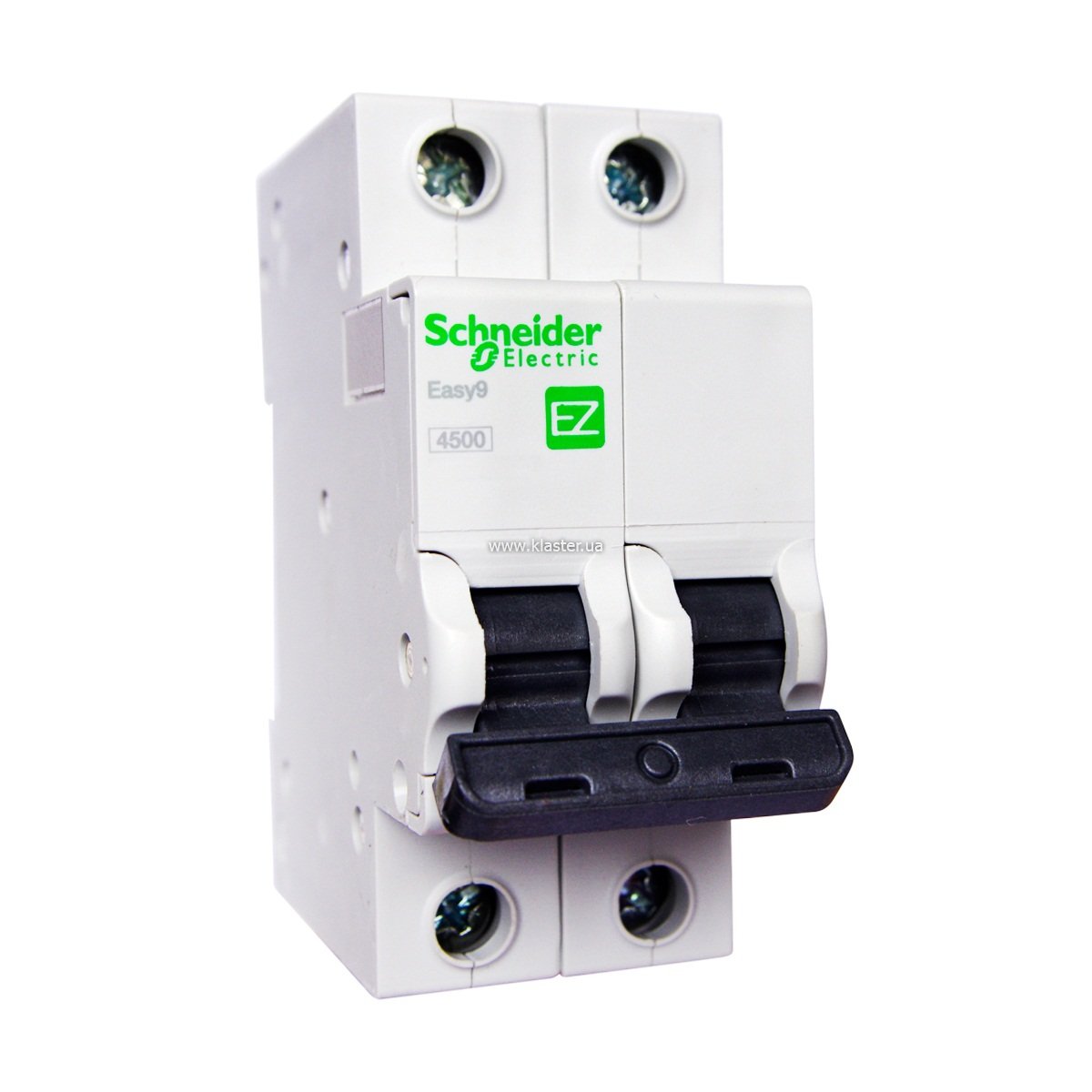

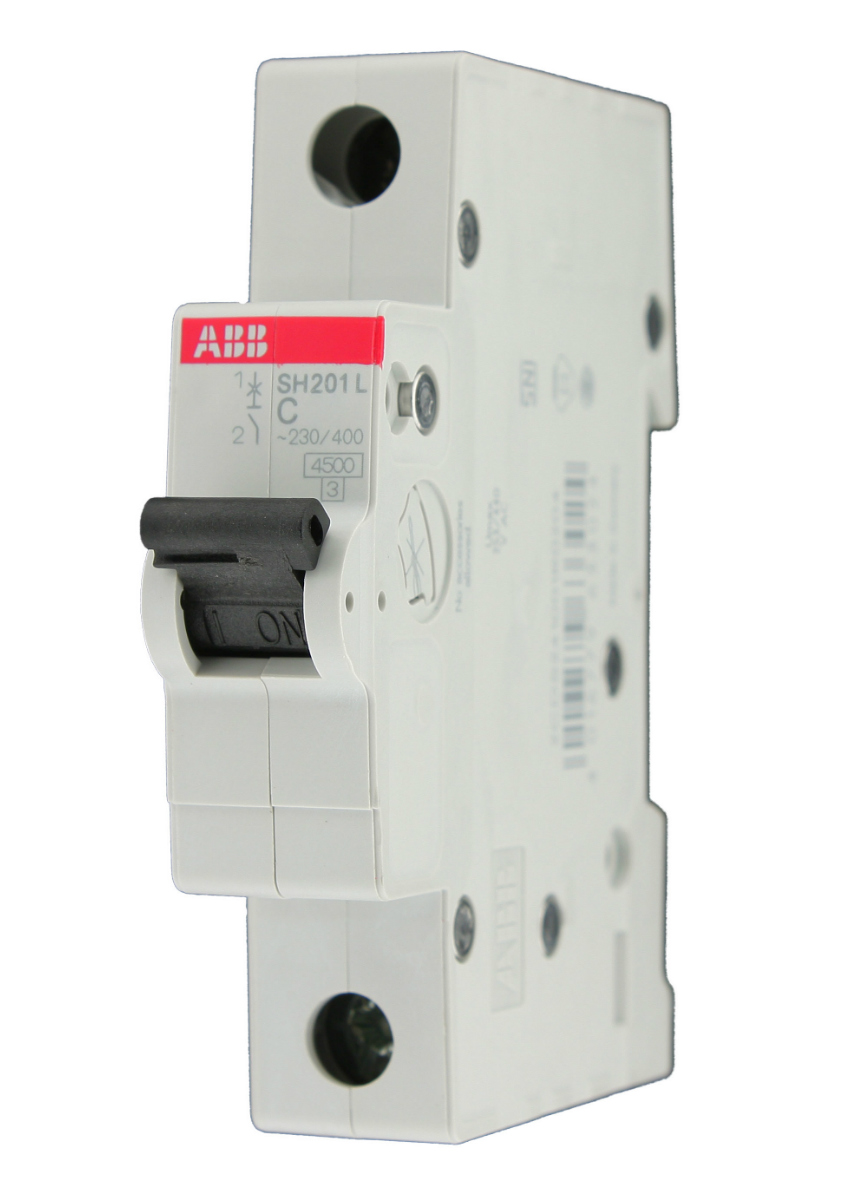

В эту категорию включены лучшие зарубежные фирмы, занимающиеся производством автоматических выключателей. Все они поставляют в Россию и десятки других стран мира качественные устройства, которые надёжно защищают сеть от перегрузок и короткого замыкания.

Что нужно знать об электрических автоматах – справка редакции Zuzako

Перед тем как покупать устройства для защиты электропроводки и подключённых к сети устройств, рекомендуем вам внимательно изучить справку нашей редакции. Она поможет определить оптимальный тип электроавтомата и правильно рассчитать необходимый номинал тока.

Типы электроавтоматов и их основные характеристики

Существует множество классификаций автоматических выключателей. Каждая из них разделяет все устройства на группы по определённому критерию. Наиболее часто специалисты классифицируют электроавтоматы по количеству полюсов.

Основные типы:

  1. Однополюсные. Выключатели этого типа считаются наиболее простыми и применяются для защиты домашних электросетей. Через них подключают розетки и осветительные приборы. Монтаж таких автоматов происходит только на фазный провод, без подключения к нулевому.
  2. Двухполюсные. Такие автоматические выключатели являются наиболее распространёнными. Они применяются для защиты цепи, к которой подключаются различные бытовые приборы (например, электрическая плита, стиральная машина, холодильник и др.). Монтаж автоматов происходит на оба провода (фазный и нулевой).

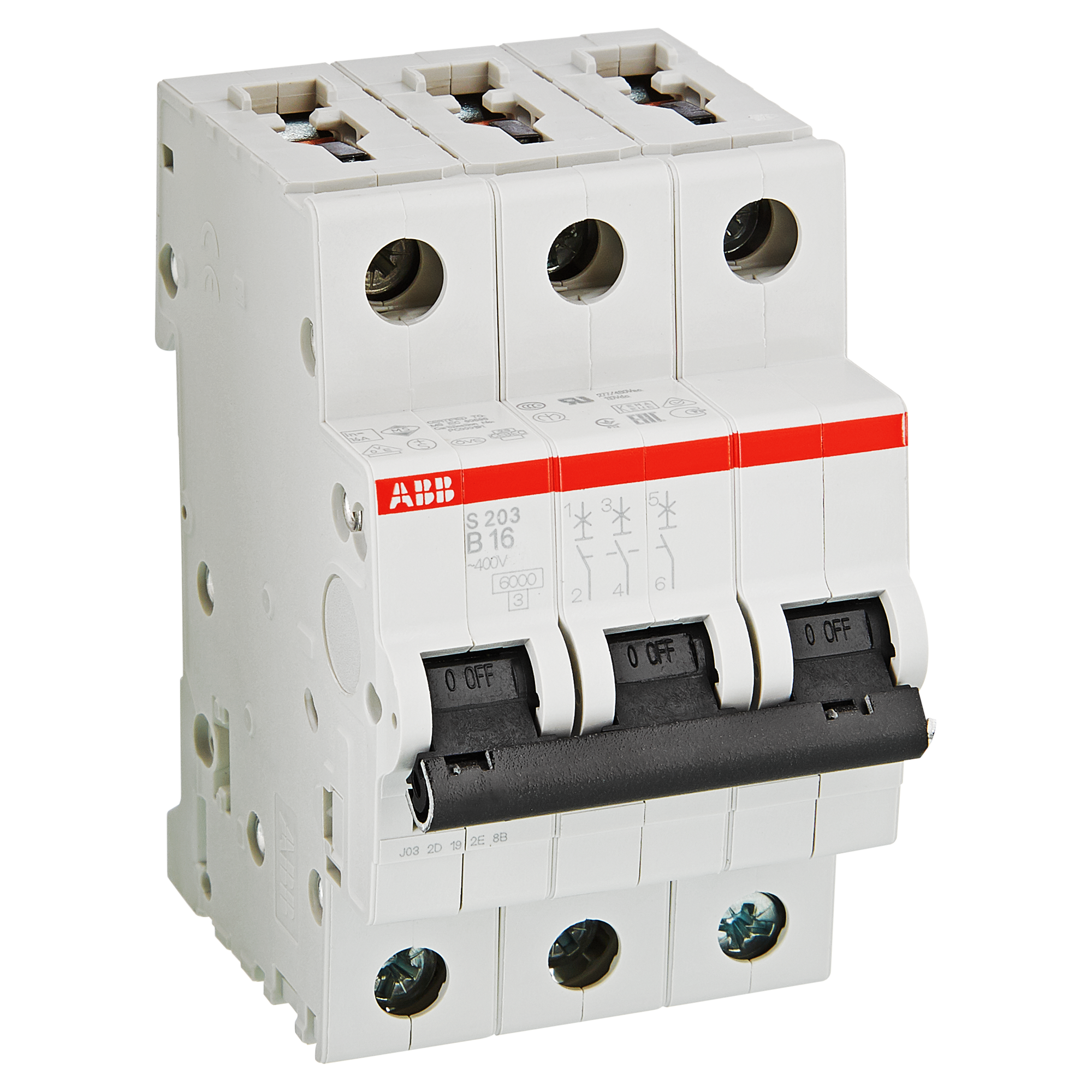

  3. Трёхполюсные. Выключатели этого типа применяют в крупных электросетях, к которым подключается большое количество мощных приборов (например, оборудование автомастерской, скважинные насосы и др.). Они защищают от перегрузок и короткого замыкания электропроводку с тремя кабелями.
  4. Четырёхполюсные. По сравнению со всеми другими автоматическими выключателями, эти электроавтоматы считаются наиболее эффективными. Они имеют далеко не самую простую конструкцию, поэтому их монтируют только опытные электрики. Такие устройства защищают от повышенных нагрузок и короткого замыкания электропроводку с четырьмя кабелями.

Другая популярная классификация разделяет все АВ на модели модульного и дифференциального типа. Первые имеют стандартную конструкцию и применяются для защиты домашней электросети. Устройства дифференциального типа представляют собой автоматические выключатели, дополненные УЗО (устройство защитного отключения). Их используют для защиты подключённых бытовых приборов и промышленного оборудования от короткого замыкания или перегрузки в сети. Также такие аппараты применяют для отключения питания в случае утечки электрического тока или контакта человека с токоведущими частями электрооборудования.

Третья популярная классификация разделяет все АВ по набору характеристик. В этом случае существуют следующие типы устройств:

  1. Тип A. В эту категорию включены наиболее чувствительные модели. Они быстро реагируют на изменения в электросети и мгновенно отключают питание. Такие устройства используют для защиты дорогостоящего и высокоточного оборудования.
  2. Тип B. Такие АВ менее быстро реагируют на скачки напряжения и отключают питание только в случае падения или возрастания показателей до критических отметок. С их помощью защищают различные бытовые приборы и электронную технику.
  3. Тип C. Эти модели являются наиболее распространёнными. Их используют для защиты домашней электросети. Эти АВ срабатывают спустя несколько секунд. Такая особенность позволяет избегать частых отключений бытовых приборов в случае незначительных перепадов в сети, безопасных для домашней техники.
  4. Тип D. АВ из этой категории имеют наименьшую чувствительность. Их устанавливают в щитках на подходе линии к зданию и отключают общую сеть только в случае несрабатывания квартирных электроавтоматов.

Как рассчитать необходимый номинал автоматов

Чтобы автоматический выключатель эффективно работал, он должен соответствовать характеристикам сети, к которой подключается. В противном случае устройство может давать сбои, что приведёт к поломке электрооборудования.

Наиболее важным параметром является номинал тока. Оптимальное его значение рассчитывается индивидуально для каждой электросети. Чтобы вычислить минимальное значение необходимого тока нагрузки, необходимо воспользоваться формулой: I=P/U. В ней U – это напряжение в сети, а P – общая мощность всех подключённых электроприборов (бытовая техника, элекрооборудование, лампочки и др.).

Полученное значение номинала тока используют при выборе АВ. Оно должно быть меньше, чем указано в характеристиках покупаемого электроавтомата.

В продаже можно найти десятки хороших по качеству моделей автоматических выключателей от лучших российских и зарубежных производителей. Прежде чем делать окончательный выбор, рекомендуем вам повторно прочитать нашу статью. В ней представлены обзоры топ-фирм, чья продукция отличается надёжностью, долговечностью и безопасностью использования.

Обязательно ставьте лайки и пишите свои комментарии. Также не забывайте делиться полученной информацией во всех доступных социальных сетях.

Поделитесь с друзьями в социальных сетях

Справочная статья, основанная на экспертном мнении автора.

Оцените публикацию Загрузка…

Измерители параметров электрических сетей по лучшим ценам

Поиск по сайту

Каталог товаров

Мы рекомендуем
Хит продаж
Цифровая индукционная паяльная станция
Quick TS2200

Рекомендуем
Устройство для подачи винтов Kilews
KFR1050

Наш адрес
г. Нижний Новгород,
ул. Касьянова, 6Г
Торговый Комплекс «ФОРУМ»
Корпус 4, место и-3
E-mail: [email protected]
Тел: (831) 423-64-15
Каталоги PDF

Лучшие предложения

Главная » Каталог » Измерители параметров электрических сетей
Производитель

  • Поиск нужного автомата в щитке  или нужной электрической линии
  • Бесконтактный приемник сигнала MS5902R
  • Поиск обрыва провода
  • Подсветка рабочей зоны приемника
  • Передатчик MS5902TD работает без достижения пороговых токов автоматов
  • Светодиодная и звуковая индикация правильности разводки контактов розетки
  • Светодиодная и звуковая индикация типа ошибки:
  •      обрыв заземления
  •      неправильное подключение фазы / заземления
  •      неправильное подключение фазы / нуля
  •      обрыв нуля
  • Напряжение розетки: ~ 100 В … 230 В
  • Время непрерывной работы: не более 2-х минут
  • Индикация разряда батареи
  • Диапазон рабочих температур: 0°С . .. +50°С
  • Категория защиты: CE CAT.II 600 V RoHS
  • Питание: батарея  — 1 шт. х 9 В тип 6F22
  • Комплект поставки: передатчик, приемник, батарея, инструкция по эксплуатации
  • Размеры приемника:  198  х 40 х 50 мм
  • Масса приемника: 126 г
  • Размеры передатчика: 71  х 64 х 55 мм
  • Масса передатчика: 63 г
  • Масса комплекта с упаковкой: 265 г

>> инструкция по эксплуатации на тестер розеток Mastech MS5902

7914 просмотров    Рейтинг товара: 4.6    Голосов: 5

  • Диапазон рабочих напряжений: 200-480 В
  • Диапазон частот: 20-400 Гц
  • Стойкость изоляции: 2000 В в течение 1 мин. (импульсное напряжение 4000 В)
  • Максимальная продолжительность измерения:
    — 60 мин. при переменном напряжении 200 В
    — 4 мин. при переменном напряжении 480 В
  • Габариты: 85x64x23 (мм), вес 200 г
6660 просмотров    Рейтинг товара: 4.0    Голосов: 3

  • Светодиодная индикация порядка чередования фаз и направления вращения
  • Определение направления вращающегося поля
         номинальное напряжение определения направления вращения: ~ 1 В … 400 В
         номинальное напряжение определения фазы: ~ 120 В … 400 В
         тестовый ток: менее 3,5 мА на фазу
         частотный диапазон: 2 … 400 Гц
  • Бесконтактное определение направления вращательного поля
         номинальное тестовое напряжение: ~ 1 … 400 В
         тестовый ток: менее 3,5 мА на фазу
         частотный диапазон: 2 … 400 Гц
  • Определение подключения мотора
  • Обнаружение магнитного поля
  • Максимально допустимое напряжение: ~ 400 В
  • Диапазон рабочих температур: 0°С .
    .. +40°С
  • Относительная влажность:  менее 80%
  • Питание: батарея — 1 шт. х 9 В тип 6F22
  • Потребляемый ток: не более 20 мА
  • Стандарт безопасности: DIN VDE 0411
  • Категория защиты: CAT III, 600 В
  • Класс защиты: IP40
  • Комплект поставки: прибор, батарея, измерительные провода 3шт., зажимы «крокодил» — 3 шт., инструкция по эксплуатации
  • Размеры:  124  х 61 х 27 мм
  • Масса: 150 г
  • Масса с упаковкой: 610 г
    >> инструкция на индикатор чередования фаз Mastech MS5900 (460 Kb)
6242 просмотра    Рейтинг товара: 5.0    Голосов: 1

  • Измерение напряжения, тока, мощности, коэффициента мощности, энергии, частоты
  • Отображение времени работы устройства
  • Возможность подсчета стоимости электроэнергии
  • Напряжение: 100 … 260В, 50Гц
  • Сила тока: 0 … 16А
  • Мощность: 0 … 3680Вт
  • Энергия: 0 … 9999 КВт*ч
  • Коэффициент мощности: 0 … 1
  • Стоимость: 0 … 9999
  • Время работы: 0 мин … 9999 суток
  • Частота: 45 … 65Гц
  • Предупреждение о перегрузке по току: 17,6A
  • Диапазон рабочих температур:  0°С . .. +45°С,  влажность <95%
  • Диапазон температур хранения:  -10°С … +60°С,  влажность <95%
  • Дисплей: ЖК 50 х 36мм
  • Питание: батарея 1 шт. х 3 В тип CR2032
  • Комплект поставки:
        прибор, батарея, инструкция по эксплуатации
  • Упаковка: блистер
  • Размеры: 130 х 65 х 37 мм
  • Масса: около 155 г
  • Масса с упаковкой: 220 г
    >> инструкция на измеритель мощности UNI-T UT230B-EU (рус.)
6058 просмотров    Рейтинг товара: 4.7    Голосов: 3

  • Диапазон рабочих напряжений: 200-600 В
  • Диапазон частот: 20-400 Гц
  • Уровень защиты CAT III 600 В
  • Длина соединительных проводов: 1 м
  • Габариты: 98x58x23 (мм), вес 132 г
5705 просмотров    Рейтинг товара: 5.
0    Голосов: 2

  • Светодиодная и звуковая индикация правильности разводки контактов розетки
  • Светодиодная и звуковая индикация типа ошибки:
         обрыв заземления
         неправильное подключение фазы / заземления
         неправильное подключение фазы / нуля
         обрыв нуля
  • Напряжение розетки: ~ 100 В … 230 В
  • Время непрерывной работы: не более 2-х минут
  • Категория защиты: CE CAT.II 600 V RoHS
  • Размеры:  68  х 60 х 56 мм
  • Масса: 60 г
  • Масса с упаковкой: 97 г

>> инструкция на тестер электрических розеток Mastech MS6860D (рус.)

4592 просмотра    Рейтинг товара: 4.7    Голосов: 3

  • Напряжение: 100-600V
  • частота: 45-70Hz
  • Питание от тестируемой установки
  • Стандарты IEC61010-1 CAT III 600V, IEC61326, IEC61010-031
  • Габариты: 102х78х32.
    5(mm), вес 210g
  • Условия эксплуатации: высота до 2000m, степень загрязнения II, температура 0 — 40C, отн. влажность до 80%
  • Принадлежности: инструкция, сертификат калибровки мягкий чехол.
4071 просмотр    Рейтинг товара: 5.0    Голосов: 1


  • Рабочее напряжение: 200 В … 480 В переменного трехфазного тока
  • Диапазон рабочих частот: 20 Гц … 400 Гц
  • Цветная светодиодная индикация последовательности фаз
  • Звуковая сигнализация последовательности фаз
  • Светодиодная индикация обрыва фазы
  • Максимально выдерживаемое напряжение: 4 кВ в течение не более одной минуты
  • Максимальное время непрерывной работы:
         60 минут при 200 В
         4 минуты при 480 В
  • Измерительные щупы: с двойной изоляцией, длина около 1 м
  • Прилипающий диск для фиксации прибора на распределительном щитке
  • Комплект поставки: прибор, прилипающий диск, комплект зажимов типа «крокодил», ремешок на руку, инструкция по эксплуатации
  • Размеры:  80  х 59 х 23 мм
  • Масса: 200 г
  • Масса с упаковкой: 256 г

>> инструкция по эксплуатации на детектор последовательности фаз Sinometer SSP8030

2899 просмотров    Рейтинг товара: 5. 0    Голосов: 2

  • Поиск нужного автомата в щитке  или нужной электрической линии
  • Бесконтактный приемник сигнала MS5905R
  • Поиск обрыва провода
  • Бесконтактное определение напряжения (NCV): ~90В … 600 В, частотой 50 … 60 Гц
  • Подсветка рабочей зоны приемника
  • Передатчик MS5905TD работает без достижения пороговых токов автоматов
  • Светодиодная и звуковая индикация правильности разводки контактов розетки
  • Светодиодная и звуковая индикация типа ошибки:
  •      обрыв заземления
  •      неправильное подключение фазы / заземления
  •      неправильное подключение фазы / нуля
  •      обрыв нуля
  • Напряжение розетки: ~ 100 В … 230 В
  • Время непрерывной работы: не более 2-х минут
  • Индикация разряда батареи
  • Диапазон рабочих температур: 0°С . .. +50°С
  • Диапазон рабочей влажности: < 80%
  • Питание: батарея  — 1 шт. х 9 В тип 6F22
  • Комплект поставки: передатчик, приемник, батарея, инструкция по эксплуатации
  • Размеры приемника:  177  х 46 х 31 мм
  • Масса приемника: 135 г
  • Размеры передатчика: 71  х 64 х 55 мм
  • Масса передатчика: 63 г
  • Масса комплекта с упаковкой: 280 г

>> инструкция по эксплуатации на тестер розеток Mastech MS5905

2287 просмотров    Рейтинг товара: 5.0    Голосов: 2

  • Разрядность шкалы дисплея: 4000 отсчетов
  • Сопротивление заземления:     0.01 … 4 000 Ом
  • Напряжение заземления: 0 … 200 В (50/60 Гц)
  • Память данных: 99 замеров
  • Измерение минимальных, максимальных и средних значений
  • Режим относительных измерений
  • Аналоговая шкала
  • Подсветка дисплея: 15 секунд
  • Автоматическое отключение: 15 минут
  • Индикация разрядки батарей
  • Диапазон рабочих температур:  0°С . .. +40°С
  • Диапазон температур хранения:  -10°С … +50°С
  • Относительная влажность: не более 85%
  • Питание: батареи  6 шт. х 1,5 В тип АА
  • Комплект поставки:
         прибор, комплект батарей, набор щупов 15, 10 и 5 метров,
         две шины заземления, сумка чехол, русская инструкция
  • Размеры: 180 х 140 х 65 мм
  • Масса: около 850 г.
  • Масса с упаковкой: 2987 г
2227 просмотров    Рейтинг товара: 5.0    Голосов: 1

Измерители параметров электрических сетей

Измерители параметров электрических сетей представлены в широком ассортименте 17 моделей в Микромир Электроникс.
Сравнить цены на Измерители параметров электрических сетей, подобрать по характеристикам, ознакомиться с техническим описанием и посмотреть видео.
Купить Измерители параметров электрических сетей по низким ценам с доставкой по России и в страны ЕАЭС.
Вы можете оформить заказ на Измерители параметров электрических сетей на сайте в разделе Оплата и доставка, отправить заказ на e-mail: [email protected] или позвонить по телефону 8 929-053-64-15, узнать стоимость доставки по указанному адресу или самовывоза.
Мы постоянно следим за качеством продукции, даем гарантию на Измерители параметров электрических сетей и обеспечим ремонт и послегарантийное обслуживание.

Дифференциальные автоматы — Советы на все случаи жизни — Каталог статей

Общие принципы дифференциальной защиты

Для защиты распределительных сетей на напряжении 0.4 кВ в системах электроснабжения часто применяют дифференциальную защиту, работают на основе магнито-электрического реле. Принцип работы такого реле очень прост. Реле сравнивает величины прямого и обратного тока в линии и в случае, если эти величины расходятся на величину превышающую уставку, отключает линию. Обычно величина уставки реле дифференциальной защиты выбирается из ряда 10, 30, 100, 300 мА. Величина тока утечки 10 и 30 мА позволяет не допустить наступление фибрилляции сердца человека и спасти ему жизнь, а уставки 100 и 300 мА чаще применяют для защиты здания от пожара и устанавливают для защиты группы линий.

Реализация дифференциальной защиты

Реализация дифференциальной защиты возможна как в отдельном корпусе – в этом случае устройство называется УЗО, так и в совмещенном, с обычном автомате корпусе. В этом случае устройства называются дифференциальные автоматы или диффавтоматы. Дифференциальные автоматы совмещает в себе 3 типа защиты: тепловую защиту от перегрузки линии, мгновенную защиту от короткого замыкания и дифференциальную защиту по току утечки на основе магнито-электрического реле. Подбор такого автомата необходимо вести по всем 3 параметрам. Ошибка в выборе чревата не только потерей денег, потраченных на дифференциальный автомат, но и пожарной опасностью. Так же возможны ложные или неселективные срабатывания защиты. Доверяйте выбор коммутационных аппаратов профессионалам.

Автоматические выключатели дифференциального тока серии АВДТ-63 тип А

Автоматические выключатели дифференциального тока (АВДТ) представляет собой аппарат, сочетающий функции автоматического выключателя с электромехническим УЗО типа А.

При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. АВДТ реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток, что позволяет без ограничений применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.)

Принцип работы автоматических выключателей дифференциального тока серии АВДТ-63.

Автоматические выключатели дифференциального тока объединяют в себе два устройства, обеспечивающие три вида защиты электрической цепи:

—  автоматический выключатель серии ВА 47-63 (Характеристика С) с защитой от тока перегрузки и тока короткого замыкания;
— электромеханическое УЗО тип А размыкание гарантировано в случае, если синусоидальный или пульсирующий дифференциальный ток внезапно возникает, или медленно увеличивается.
Работоспособность блока защиты от токов утечки выключателей проверяется ежемесячно нажатием кнопки «ТЕСТ”. При нажатии ее выключатель должен мгновенно отключиться. Чтобы после проверки снова вернуть выключатель в рабочее состояние, необходимо перевести ручку взвода в положение I-ВКЛ.

Основные преимущества дифференциальных автоматов серии АВДТ:
  1. Встроенное электромеханическое УЗО типа А.

  2. Компактность

  3. Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.

  4. Главные, вводные и выводные контакты выполнены из бескислородной меди.

  5. Корпус изготовлен из не поддерживающей горение пластмассы.

  6. Возможность подключения посредством гребенчатой шины.

  7. Гарантийные обязательства составляют 5 лет.

  8. Срок эксплуатации составляет более 20 лет.

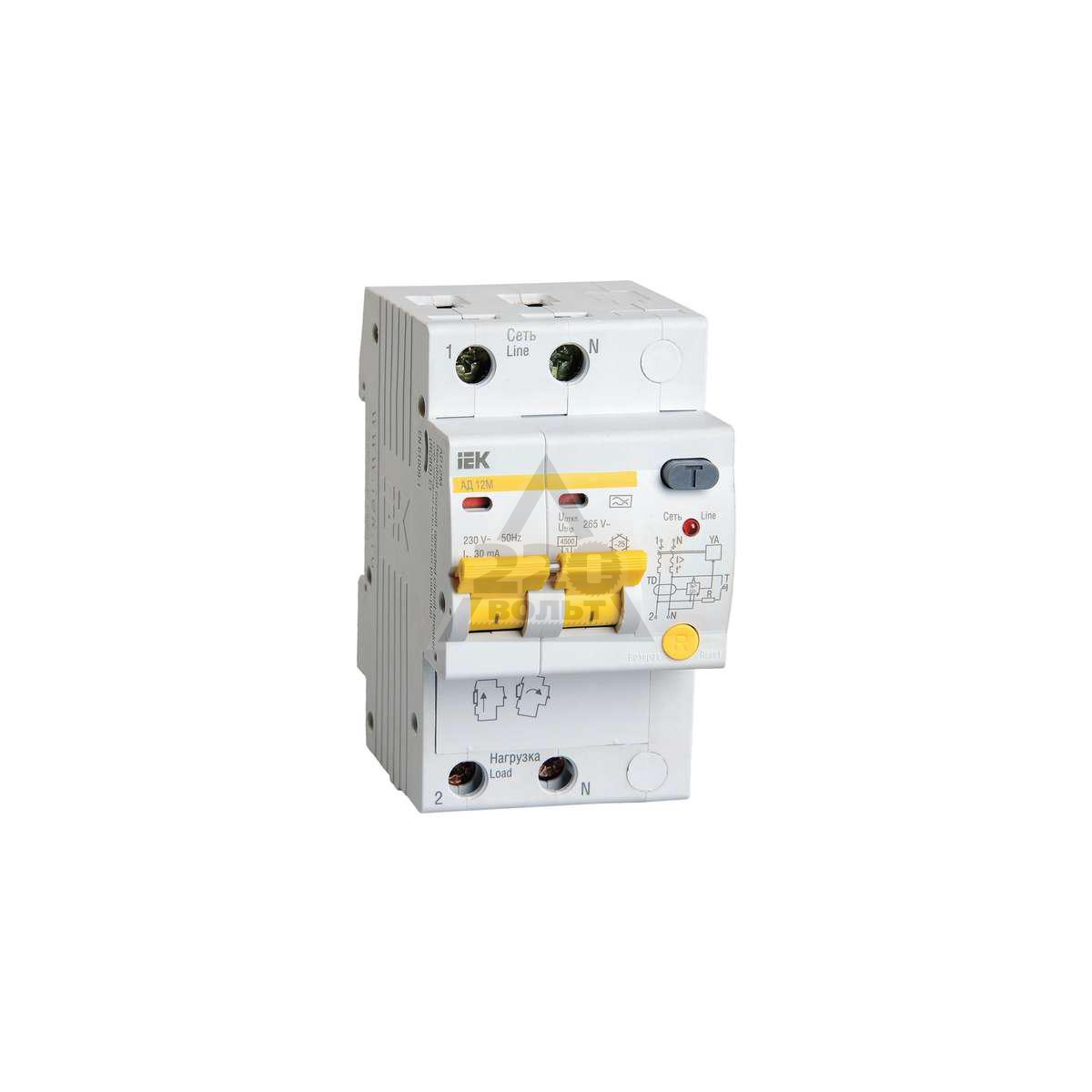

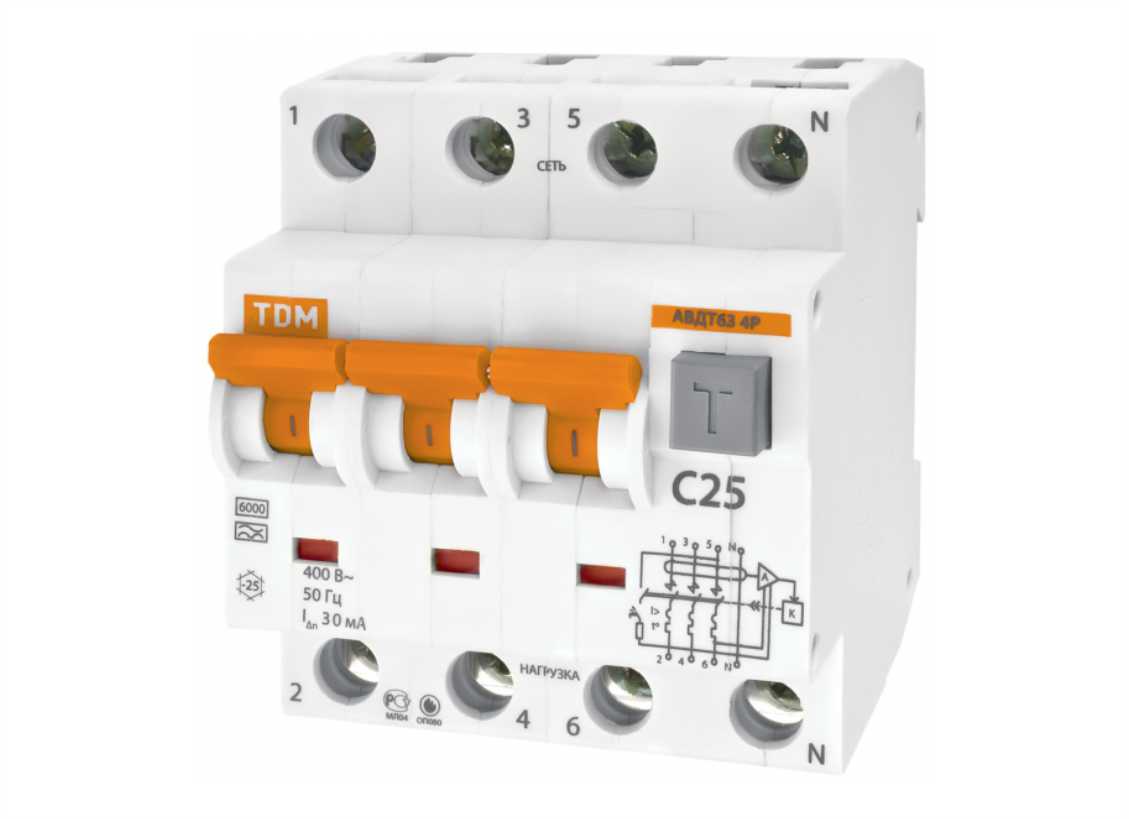

Дифференциальные автоматические выключатели серии АД-32, АД-2, АД-4, АД-2S, АД-4S

Дифференциальный автоматический выключатель представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. АД реагируют на синусоидальный переменный дифференциальный ток, это позволяет применять его в зданиях и жилых помещениях.

Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.

Ассортимент производимых АД предоставлен следующими типами:
  • АД-32 двухполюсные с электронным УЗО типа АС;

  • АД-2 и АД-4 Двух и четырех полюсные с электронным УЗО типа АС;

  • АД-2S и АД-4S Двух и четырех полюсные с электронным УЗО типа АС селективные (с задержкой срабатывания).


Принцип работы дифференциальных автоматов серии АД

Дифференциальные автоматы объединяют в себе три устройства, обеспечивающие четыре вида защиты электрической цепи:

  • автоматический выключатель типа ВА 47-63 (Характеристика С) с защитой от тока перегрузки и тока короткого замыкания;

  • электронное УЗО тип АС, размыкание гарантировано в случае если синусоидальный дифференциальный ток возникает внезапно или медленно увеличивается.

  • расцепитель максимального напряжения с защитой от повышения напряжения выше 270 В.

По времени срабатывания дифференциальные автоматы подразделяются на:

Селективные дифференциальные автоматические выключатели (с индексом «S”) имеют выдержку времени от 0,13 до 0,5 с. Такие выключатели используются для реализации селективного срабатывания выключателей по дифференциальной защите.

Работоспособность блока защиты от токов утечки выключателей проверяется ежемесячно нажатием кнопки «ТЕСТ”. При нажатии ее выключатель должен мгновенно отключиться. Чтобы после проверки снова включить выключатель, необходимо нажать кнопку «ВОЗВРАТ” (индикатор срабатывания) и взвести рукоятку выключателя.

Основные преимущества дифференциальных автоматов серии АД
  • Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.

  • Встроенная защита от перенапряжения.

  • Большой ассортимент дифференциальных автоматов.

  • Компактность (для АД 32).

  • Наличие селективных дифференциальные автоматов.

  • Электромеханического УЗО типа А в дифференциальных автоматах.

  • Главные, вводные и выводные контакты выполнены из бескислородной меди.

  • Корпус изготовлен из не поддерживающей горение пластмассы.

  • Возможность подключения посредством гребенчатой шины.

Вспомогательные устройства к автоматическим выключателям ВА47, ВА67

Автоматические выключатели ВА47, ВА67 пользуются большой популярностью  благодаря высокому уровню надежности. Для расширения функциональности этих электрических аппаратов, их глубокой интеграции в системы управления и автоматики, применяют большое количество вспомогательных устройств: контакты сигнализации, независимые расцепители, вспомогательные контакты, расцепители максимального и минимального напряжения.
Компания TEXENERGO предлагает выгодно купить широкий ассортимент вспомогательных аксессуаров для ВА47 и ВА67 с быстрой доставкой в любой город России.

Контакты сигнализации


Контакты сигнализации предназначены для совместной работы с автоматическими выключателями серии ВА47, ВА67. Они обеспечивают передачу оповещения о состоянии контактной системы автомата. Переключение положения контактов происходит независимо от причин, повлекших за собой данные изменения (ручной режим или защитное отключение).

Наиболее часто контакты сигнализации применяют для следующих целей:

• Передача сигнала о состоянии устройства в систему телемеханики, диспетчеризации и управления.
• Звуковая и визуальная сигнализации об изменении положения конкретного электрического автомата.
• Оповещение обслуживающего персонала об отключении электрической сети вследствие возникновения аварийного режима (перегрузка по току, короткое замыкание).

На лицевой стороне блока контакта сигнализации расположен флажок, который показывает состояние контактной системы ВА47, ВА67.


Независимые расцепители

Независимые расцепители обеспечивают возможность дистанционного отключения выключателей серии ВА47, ВА67. Конструкция этих аппаратов включает электрический магнит, который воздействует на рычаг механизма ручного отключения контактной системы автомата. Наличие сигнала управления с индикацией в цепи расцепителя позволяет легко и быстро определить причину сброса автоматического выключателя: вследствие воздействия расцепителя или аварии в сети.

Основными направлениями для использования независимых расцепителей являются:

• Аварийное дистанционное отключение электрических исполнительных устройств: конвейеры, технологическое оборудование, насосы и другие.

• Отключение электрического питания системы вентиляции в случае возникновения пожара или задымления.
Следует учитывать, что управляющим сигналом для независимых расцепителей является аналоговый сигнал от замыкающего контакта.


Вспомогательные контакты

Вспомогательные контакты для ВА47, ВА67 обеспечивают получение информации о положении контактов автомата, передают управляющие сигналы на другие устройства в зависимости от положения основных контактов выключателя. Вспомогательные контакты широко используют в системах автоматики, управления, защиты, сигнализации, телемеханики, диспетчеризации. В зависимости от требований к конфигурации, вспомогательные контакты могут быть нормально открытыми и нормально закрытыми. Совместное использование автоматов со вспомогательными контактами позволяет построить системы автоматики любого уровня сложности.


Расцепители максимального/минимального напряжения


Дополнительное оборудование такого типа предназначено для отключения автоматического выключателя серии ВА47, ВА67 в случае отклонения значения напряжения от заданного максимального или минимального предела. Принцип работы расцепителей максимального/минимального напряжения построен на чувствительной электронной схеме, которая реагирует на отклонения значений напряжения. Повторное включение автоматического выключателя станет возможным только после сброса защитного механизма на расцепителе, что обеспечивает надежную защиту потребителей электроэнергии, от скачков напряжения и ошибочных действий обслуживающего персонала.
Соединение расцепителя и автоматического выключателя осуществляется в боковой плоскости, где рычаг расцепителя подсоединяется к механизму отключения выключателя.

Основными сферами, где расцепители минимального и максимального напряжения находят применение, являются:

• Схемы управления исполнительными механизмами, где снижение величины управляющего напряжения может привести к подаче ложных команд.
• Электроснабжение потребителей, чувствительных к чрезмерно высокому или слишком низкому напряжению питания.
• Построение системы селективной защиты электрических цепей от высокого или низкого питающего напряжения.
Использование автоматических выключателей серии ВА 47, ВА 67 совместно с расцепителями максимального/минимального напряжения является самым простым и надежным способом защиты от колебаний напряжения.


Почему покупать электрооборудование у нас выгодно В каталоге товаров нашей компании представлены вспомогательные устройства к ВА47, ВА67 собственной торговой марки TEXENERGO. Наши специалисты помогут каждому клиенту подобрать вспомогательное устройство, которое будет в полной степени отвечать конфигурации автоматического выключателя. На весь перечень товаров распространяются привлекательно низкие цены и длительные гарантийные обязательства.
Остались вопросы? Хотите оформить заявку? Нужна консультация специалиста? Звоните на контактный номер телефона, и наши менеджеры с радостью помогут вам.

Защитные автоматы электрические определение

Защитный электрический автомат
— выключатель низкого напряжения, автоматически отключающий защищаемые части электрической установки при перегрузке, коротком замыкании, снижении напряжения и других нарушениях нормальных условии их работы.

Схема (а) простейшего автомата максимального тока: 1 — контакт, замыкаемый при ручном включении и натяжении отключающей пружины 2 рычагом 3, который захватывается и удерживается защёлкой 4; 5 — катушка реле, которое срабатывает при перегрузке или коротком замыкании, расцепляя защёлку и рычаг (при этом размыкается контакт 1 под действием пружины 2). Схема (б) быстродействующего автомата максимального тока: 1 — контакт; 2 — отключающая пружина, 3 — якорь электромагнита 4; 5 — катушка, создающая постоянный магнитный поток Ф1, 6 — катушка автоматического отключения, создающая в якоре магнитный поток Ф2 обратного направления (при достижении током в катушке 6 заданной величины сила притяжения якоря становится меньше силы отключающей пружины и автомат срабатывает).

Распространены автоматы:

  • — максимального тока (рис.), отключающий установку при увеличении тока выше заданной величины;
  • — минимального тока, срабатывающий при уменьшении тока ниже заданной величины,
  • — минимального напряжения (нулевой автомат), действующий при уменьшении напряжения ниже заданной величины или при полном его исчезновении;
  • — обратного тока, отключающий установку при изменении направления постоянного тока.

Защитный электрический автомат выполняются однополюсными, двухполюсными и трёхполюсными. Применяются в электрических установках постоянного и переменного тока напряжением до 500 в.

Широк распространены на городском электротранспорте (трамваи, троллейбусы). Особое место занимают быстродействующие автоматы для защиты ртутных выпрямителей, электрических машин и отходящих линий постоянного тока на напряжение до 3 000 в. Они защищают от тока короткого замыкания, недопустимой перегрузки и тока обратного направления. Скорость Срабатывания таких автоматов составляет 0,02—0,03 сек.

Выбор дифференциального автоматического выключателя

Дифференциальный автоматический выключатель  является устройством, объединяющим функции УЗО и автоматического выключателя (по типу «два в одном»). Устройство предназначено для защиты человека от поражения электрическим током в случае прикосновения к токоведущим частям или поверхности оборудования.

Благодаря высокому быстродействию, дифференциальные автоматы обеспечивают эффективную защиту человека от поражения электрическим током в случае его прикосновения к токоведущим частям или оказавшимся под напряжением в результате повреждения изоляции нетоковедущих частей. Дифференциальный автомат срабатывает в обоих случаях — как при утечке тока на землю, так и при коротких замыканиях и перегрузке. Подобно устройствам защитного отключения, дифференциальные автоматы выпускаются рассчитанными на разный рабочий ток и на разный ток утечки. Выгодным применение такого автомата оказывается в случае, когда на установку двух отдельных устройств в электрошкафу не хватает места Часто стоимость раздельно поставляемых УЗО и автоматического выключателя ниже, чем для заменяющего их дифференциального автомата — все зависит от марки автомата.

Дифференциальный автомат выбирается исходя из расчетного тока и суммарного тока утечки. Необходимо выбирать такие дифференциальные автоматы, которые имеют максимальную коммутационную способность для групповых устройств — на уровне 6000 А, а для оконечных — не менее 3000 А. Из числа электронных дифференциальных автоматов предпочтение следует отдавать тем, которые имеют защиту от обрыва нулевого проводника — обрыв может привести к потере дифференциальными автоматами напряжения питания, что делает их неработоспособными.

Для наилучшей защиты от вышедшего из-под контроля тока целесообразно устанавливать отдельные дифференциальные выключатели на каждую ветвь потребления тока с разными характерами нагрузки. Например, для предотвращения пожара на кухне, на которой находится множество мощных электроприборов, потребуются менее чувствительные выключатели. Зато они не будут отключать электричество от каждого «броска» тока, вызванного включившимся холодильником. А для защиты выделенной линии в ванную комнату и в детскую нужно поставить самые чувствительные устройства, «чувствующие» утечку тока даже в 10 мА.

Рабочие параметры дифференциальных выключателей: номинальное напряжение, номинальный ток, номинальный отключающий дифференциальный ток (уставка по току утечки) выбираются на основе технических параметров проектируемой электроустановки. Качество и надежность работы выключателей определяется рядом параметров, прежде всего номинальным условным током короткого замыкания Inc и номинальной включающей и отключающей (коммутационной) способностью Im. Номинальный условный ток короткого замыкания Inc — характеристика, определяющая надежность и прочность устройства, качество исполнения его механизма и электрических соединений (минимально допустимое значение Inc=3 кА.). Коммутационная способность УЗО — Im, согласно требованиям норм, должна быть не менее десятикратного значения номинального тока или 500 А (берется большее значение). Качественные устройства имеют, как правило, гораздо более высокую коммутационную способность — 1000, 1500 А.

См. каталог:

Модульная защитная аппаратура Hager
Автоматические выключатели, УЗО и дифф. автоматы Hager
Линейные защитные автоматы — для защиты кабелей и проводов
Автоматические выключатели Hager HMF на токи 80-125А
Автоматические выключатели SASSIN
Устройства защитного отключения SASSIN
Автоматы дифференциальные SASSIN серии C45L, C45N

Статьи по теме:

Советы для тех, кто строит дом
Выбор автоматического выключателя
Выбор устройства защитного отключения (УЗО)
Выбор дифференциального автомата
Проведение электромонтажных работ




Если у Вас возникли вопросы по материалу статьи или есть что добавить, пишите нам письмо на электронный адрес [email protected] ru, сообщение на странице Обратная связь или в Книге отзывов и предложений

Внимание! При полном или частичном копировании материалов данной статьи или другой информации с сайта www.electromirbel.ru, обязательно наличие активной ссылки, ведущей на главную страницу www.electromirbel.ru или на страницу с копируемым материалом. Гиперссылка не должна быть запрещена к индексации поисковыми системами (например, с помощью тегов noindex, nofollow и т.д.)!!!


По материалам http://energy-etc.ru

Что такое электрический автомат? | Строительный блог

На уровне ремонта нам приходится сталкиваться с проводкой в квартире, в этом вам поможет наша рубрика «ЭЛЕКТРИКА». Зачастую обычный рядовой житель не знаете технических терминов в электрике, или что и для чего служит. Зачастую такая непонятная вещь это электрический автомат, для чего он вообще нужен и что это такое? Об этом сегодня я вам расскажу …

ОГЛАВЛЕНИЕ СТАТЬИ

История появлений этих устройств достаточно длинная, примитивные автоматы или пробки появились тогда когда создали первые электрические магистрали. Служили они только одной цели …

Электрический автомат (устаревшее строение «пробка») – устройство которое предназначено для защиты линии от всевозможных перегрузок и коротких замыканий. Также сейчас появляются варианты, которые имеют и тепловую защиту – то есть при нагревании линии (что говорит о высокой нагрузки), срабатывает тепловое реле которое размыкает цепь.

Нужно отметить, что основная функция это защита электрических линий от перегрузок – простыми словами, чтобы ваша линия не сгорела при замыкании, или же при очень высокой нагрузки. Если вы подключите в провод малым сечением мощный потребитель, такой как варочная поверхность, то провод без автомата просто расплавится и сгорит, тем самым спровоцировав пожар! Автомат при увеличенной нагрузки просто отключит цепь, тем самым сохранит и устройство и проводку – он как бы покажет, что устройство не рассчитано для такой линии, нужно переделывать.


Немного про историю развития

Пробка

В прошлом веке примерно до 80 годов, в электрических цепях применялись так называемые «пробки», это было единственное защитное средство от перегрузок. Принцип такого устройства очень прост – это одноразовый предохранитель, который при замыкании перегорал, и его нужно было менять. Однако советские граждане были изобретательны, и вставляли между контактами сгоревшей пробки проводки иногда слишком большого сечения. Такое приспособление могло держать уже большую нагрузку, а поэтому зачастую провоцировали пожары. Устройство было если мягко сказать не идеальным.

Автомат на базе пробки

Далее появляется уже так называемая многоразовая пробка, здесь уже были применены автоматические отключения при замыкании. Устанавливалась она в стандартное гнездо, где до этого была обычная одноразовая модель. Поэтому в считанные года, популярность была обеспечена. Строения также простое — внизу винтовая часть, сверху пластиковая (сделанная зачастую из текстолита) в которой были две кнопки одна большая красного цвета для выключения, малая белая для включения. Выдерживали напряжение в 10 или 16 Ампер.

Современные модели автоматов

Сейчас уже нет старого винтового крепления. Корпус делается плоским (так он занимает меньше места), сзади есть специальные разъемы для крепления на рейки в распределительном шкафу. Нужно отметить, что крепление намного облегчилось. Такие устройства делятся по типам: — одно и двухполюсные. Различие кроется только в том — что однополюсной вариант рассчитан на разрыв «фазной» линии. А вот двухполюсной — разрывает сразу и фазу и ноль. Однако как говорят электрики в квартирах лучше использовать первый вариант (который размыкает фазу), а ноль вывести в объединенную линию, потому как двухполюсной вариант при неисправности может разомкнуть ноль, а вот фаза останется работать, что очень опасно для человека.

Принцип работы также прост – при замыкании автомат автоматически размыкает цепь, при этом выключается клавиша на корпусе (обычно опускается вниз), а в специальном окошечке выводится зеленый квадратик, что говорит о безопасности (аналогично, когда устройство включено выводится красный квадратик — опасность).

Нужно отметить, что сейчас современные конструкции различаются не только по мощности, но и по скорости выключения.

Для квартир мощность может быть: — 5, 10, 16, 20, 25, 32, 40, 50 и 63 Ампера.

По скорости отключения различаются: — A, B, C, D, E.

Нужно отметить что класс «A» – самые быстрые по срабатыванию, а вот класс «E» — самые медленные.

Для квартир или домов обычно берут класса «B» или «C» они самые распространенные.


Устройство

Хочется представить схему устройства для понимания работы, перед этим корпус пришлось разобрать.

1)      Верхний контакт

2)      Нижний контакт

3)      Тепловой разделитель (обычно сейчас делают из биметалла)

4)      Дугогасительная камера

5)      Электромагнитный разъединитель

6)      Механизм взвода

7)      Накладка из специальной газогенерериющей пластмассы

8)      Подвижный контакт

9)      Неподвижный контакт

10)   Ручка включения – отключения


По производителям

Конечно самые дорогие модели это сделанные в Европе, например в Германии или Италии, таких фирм как – ABB, Legrand. Не отстают от них наши Российские, таких фирм как – ДЭК. Из Китайских производителей стоит выделить – IEK, TDM.

Однако хочется заметить, что выбирать все же нужно качественные модели иначе возможно не срабатывание автоматов, что может привести к пожару или удару электрическим током. Небольшое видео с рекомендациями по выбору.

НА этом заканчиваю, думаю теперь вам стало понятно что это такое, читайте наш строительный блог.

Паспортная табличка двигателя и пояснения к номинальным характеристикам

Пояснения к паспортной табличке электродвигателя. Фото: TestGuy

Электродвигатель — это рабочая лошадка, которая преобразует электрическую энергию в механическую, используя принципы электромагнетизма. Эти вращающиеся машины используются практически во всех формах современной жизни, от простых бытовых приборов до крупных промышленных предприятий и производственных предприятий.

Детские игрушки, пылесосы, вентиляторы, электроинструменты, электромобили, механические насосы, лифты и грузовые поезда — это всего лишь несколько примеров широкого спектра применений, в которых вы найдете те или иные формы электродвигателей.Магнитные поля, создаваемые электрическими зарядами, являются движущей силой двигателей, которые создают крутящий момент, необходимый для выполнения полезной работы.

С таким большим разнообразием применений двигателей и большим разнообразием электрических систем, которые питают их, неудивительно, что существует множество различных номинальных характеристик и рабочих характеристик, которые необходимо учитывать при выборе электродвигателя для конкретного применения. .

Стремясь стандартизировать эти основные характеристики и рабочие параметры двигателя, Национальная ассоциация производителей электрооборудования (NEMA) лидирует в определении этих характеристик в стандарте NEMA Standard MG-1. Рабочие характеристики, определенные в этом стандарте, кодируются на паспортной табличке двигателя во время производства, чтобы помочь конечному пользователю выбрать безопасное и надежное применение.

Национальный электротехнический кодекс определяет необходимую маркировку для обычных двигателей в разделе 430.7 (A) NEC для безопасной установки и эксплуатации в определенных условиях. Когда дело доходит до тестирования и технического обслуживания электродвигателей, четкое понимание этих характеристик имеет первостепенное значение для определения процедур испытаний и ожидаемых значений испытаний для конкретной машины.

В этой статье мы объясняем маркировку, используемую в NEC, а также другие общие термины и характеристики, указанные на паспортных табличках двигателей.

Пример паспортной таблички электродвигателя

. Фотография: « North American Electric

».

Производитель

Указывает, какая компания произвела двигатель, и обычно включает адрес компании и страну происхождения. У производителя обычно есть конкретная модель или заводской номер, связанный с двигателем.

Номинальное напряжение

Указывает рабочее напряжение, необходимое для оптимальной работы, как указано производителем двигателя.Вращающиеся машины обычно проектируются с допуском 10% для напряжения выше и ниже номинального значения, указанного на паспортной табличке.

Допуск напряжения обычно не указывается на двигателе, что может ввести в заблуждение тех, кто не знаком с этим номиналом. Двигатель с номинальным напряжением на паспортной табличке 460 В должен работать в диапазоне от 414 В до 506 В. Двигатель на 230 В может работать в диапазоне от 207 В до 253 В.

Некоторые двигатели могут работать с более чем одним напряжением, и эта возможность будет указана на паспортной табличке.Двойные номинальные напряжения позволяют разделить обмотки статора пополам для использования в последовательном или параллельном соединении.

Важно отметить, что многие другие номинальные значения, указанные на паспортной табличке, такие как коэффициент мощности, КПД, крутящий момент и ток, применимы только при номинальном напряжении и частоте.

Ток полной нагрузки (FLA)

По мере увеличения подключенной нагрузки и требуемого крутящего момента на электродвигателе сила тока, необходимая для питания электродвигателя, также увеличивается. Ток полной нагрузки (FLA) — это максимальный ожидаемый ток, потребляемый двигателем при работе с максимальным крутящим моментом и мощностью.

Паспортная табличка FLA — это очень важный номинал, который используется для выбора правильного размера провода, пускателя двигателя и устройств защиты от перегрузки, необходимых для обслуживания и защиты двигателя. Для многоскоростного двигателя ток полной нагрузки указан только для максимальной скорости.

Чтобы рассчитать падение напряжения в цепи двигателя, возьмите сопротивление цепи фидера и умножьте на FLA двигателя. Для получения процентного падения напряжения разделите полученное ранее значение на напряжение питания холостого хода и умножьте на 100%.

Номинальная частота и количество фаз (двигатели переменного тока)

Частота энергосистемы означает, сколько раз синусоидальная волна переменного напряжения повторяет одну и ту же последовательность значений в течение заданной единицы времени. В США и Канаде частота электросети составляет 60 Гц.

В других частях света частота может быть 50 Гц или 60 Гц. Количество фаз определяет, подключен ли двигатель к одному токоведущему проводу и нейтрали (однофазный) или трем токоведущим проводам (трехфазный).

Синхронная скорость

Скорость, с которой работает вращающееся поле внутри двигателя, зависит от частоты входной мощности и количества электрических магнитных полюсов внутри. Это называется синхронной скоростью, которая не зависит от скорости выходного вала.

Синхронная скорость = количество циклов (Гц) x 60 (секунд в 1 мин) x 2 (тактовые импульсы) / количество полюсов.

Четырехполюсный двигатель без подключенной нагрузки, например, будет иметь синхронную скорость 1800 об / мин при 60 Гц и синхронную скорость 1500 об / мин при 50 Гц.Если двигатель предназначен для работы на разных скоростях при управлении от частотно-регулируемого привода (ЧРП), диапазон входной частоты должен быть указан на паспортной табличке.

Номинальная скорость при полной нагрузке

Для двигателя практически невозможно достичь синхронной скорости, потому что даже ненагруженный двигатель все еще имеет некоторую форму трения, которую необходимо преодолеть. По мере увеличения нагрузки двигателя требуется более высокий крутящий момент, что означает снижение числа оборотов в минуту.

Номинальная скорость при полной нагрузке — это фактическое значение частоты вращения, указанное на паспортной табличке двигателя.Термин «проскальзывание» относится к разнице между синхронной скоростью и фактической скоростью при полной нагрузке (также называемой асинхронной скоростью или скоростью скольжения).

Накладка

Скольжение увеличивается с нагрузкой, обеспечивая больший крутящий момент. Чтобы вычислить скольжение двигателя в процентах, вычтите асинхронную скорость из синхронной скорости, затем разделите на синхронную скорость и умножьте на 100.

Скольжение = ((фактическая скорость синхронной скорости) / синхронная скорость) x 100

Используя приведенную выше формулу, двигатель со скоростью вращения 1400 об / мин и синхронной скоростью 1500 об / мин будет иметь скольжение 6. 7%

Мощность (л.с.)

Самый простой и распространенный рейтинг электродвигателя — это его мощность в лошадиных силах, которая была первоначально принята в конце 18 века шотландским инженером Джеймсом Ваттом, который хотел сравнить мощность паровых двигателей с мощностью тягловых лошадей.

Этот термин был создан, чтобы помочь клиентам лучше понять, сколько работы могут произвести паровые двигатели. Позже он был расширен, чтобы включить выходную мощность других типов поршневых двигателей, а также турбин, электродвигателей и другого оборудования.

Мощность на валу — это мера механической выходной мощности двигателя. Выражается как способность передавать крутящий момент, необходимый для нагрузки при номинальной скорости.

л.с. = (Крутящий момент) x (Скорость) / 5250. Крутящий момент выражается в фунт-футах, а скорость выражается в об / мин.

Для электродвигателя одна лошадиная сила эквивалентна 746 Вт электрической мощности и является стандартной номинальной мощностью в Соединенных Штатах. В Европе мощность двигателя в киловаттах стала стандартом.

1HP = 746 Вт.Двигатель мощностью 100 л.с. будет производить 74,6 кВт электроэнергии. Согласно требованиям NEC, номинальная мощность в лошадиных силах должна быть указана на паспортной табличке для двигателей мощностью более 1/8 л.с.

КПД двигателя

Показывает, сколько электроэнергии, подаваемой на двигатель, преобразуется в механическую энергию выходного вала. Выражается в процентах. Оставшаяся тепловая энергия, которая не преобразуется в механическую, теряется в основном в виде тепла, которое может повредить изоляцию двигателя.

Эффективность определяется как выходная мощность, деленная на входную мощность, выраженную в процентах: (Выход / Вход) 100.

Потери в двигателе из-за нагрева могут существенно повлиять на КПД. Существует пять различных типов потерь двигателя:

  1. Потери в сердечнике: Энергия, необходимая для намагничивания сердечника и потерь на вихревые токи в сердечнике статора.
  2. Потери статора: I 2 R Нагрев статора из-за протекания тока в обмотках статора.
  3. Потери в роторе: I 2 Нагрев стержней ротора при протекании индуцированного тока
  4. Потери на трение и ветер: Подшипники и трение воздуха на валу ротора и охлаждающем вентиляторе.
  5. Потери от паразитной нагрузки: Потоки реактивного сопротивления утечки, вызванные током нагрузки.

Первые три категории (сердечник, статор и ротор) обычно составляют более 80% общих потерь двигателя.

Коэффициент обслуживания

Эксплуатационный коэффициент двигателя (SF) — это мера периодической перегрузочной способности, при которой двигатель может работать без перегрева или иного повреждения двигателя, когда на двигатель подается номинальное напряжение и частота.

Двигатели, которые непрерывно работают с коэффициентом использования больше 1, будут иметь меньший ожидаемый срок службы по сравнению с работой с номинальной мощностью в лошадиных силах, указанной на паспортной табличке.

Пример: двигатель мощностью 1 л.с. с коэффициентом обслуживания 1,15 может работать при 1,15 л.с. без перегрева (11,15)

Повышение номинальной температуры, класс системы изоляции и номинальная температура окружающей среды

NEMA определяет допустимое превышение температуры для двигателей, работающих при полной нагрузке и при эксплуатационном коэффициенте, если применимо.Спецификация стандартизирована для температуры окружающей среды 40 ° C или 104 ° F для всех классов изоляции.

Каждый класс изоляции имеет максимальное превышение температуры обмотки двигателя и максимальный температурный диапазон. Кроме того, указывается повышение температуры горячей точки, относящееся к обмоткам двигателя, окруженным другими обмотками.

Допустимое превышение температуры при полной нагрузке для двигателей с коэффициентом эксплуатации 1,0

  • Изоляция класса A 60 ° C, 5 ° C Горячая точка
  • Изоляция класса B 80 ° C, 10 ° C Горячая точка
  • Изоляция класса F 105 ° C, 10 ° C Горячая точка
  • Изоляция класса H 125 ° C, 15 ° C Горячая точка

Допустимое превышение температуры при эксплуатационном коэффициенте для двигателей с эксплуатационным коэффициентом 1. 15

  • Изоляция класса A 70 ° C
  • Изоляция класса B 90 ° C
  • Изоляция класса F — 115 ° C

Максимальная температура изоляции обмотки двигателя

  • Изоляция класса A 105 ° C
  • Изоляция класса B 130 ° C
  • Изоляция класса F 155 ° C
  • Изоляция класса H — 180 ° C

Пример: Для двигателя с изоляцией класса F с коэффициентом эксплуатации 1.0, добавьте допустимое превышение NEMA 105 ° C к эталонной температуре 40 ° C, чтобы получить максимальную рабочую температуру двигателя (105 + 40 = 145 ° C).

Максимальная температура, указанная в NEMA, превышает допустимое превышение температуры, чтобы обеспечить запас для температуры «горячей точки» обмотки, в данном случае 10 ° C для машины класса F.

Двигатели

класса F традиционно использовались в большинстве промышленных приложений. С увеличением использования приводов переменного тока (VFD) и связанного с этим нагрева, вызванного гармониками, производимыми в этих приводах, класс H стал гораздо более распространенным.

Рейтинг времени

Электродвигатели

имеют номинальное время, указывающее, как долго они могут работать при номинальной нагрузке и температуре окружающей среды. Стандартные двигатели рассчитаны на продолжительный режим работы и могут работать круглосуточно (24/7) без перебоев.

В зависимости от области применения некоторые двигатели могут быть рассчитаны на работу только в течение короткого времени. Двигатели с уменьшенным сроком службы могут быть изготовлены с более легкой конструкцией и, следовательно, будут стоить меньше, чем двигатель, рассчитанный на продолжительный режим работы.

Примером двигателя с прерывистым режимом работы может быть двигатель, используемый в приводе клапана. Во многих случаях механические клапаны периодически открываются и закрываются, в отличие от двигателя насоса, который может работать много часов или дней подряд.

Номинальное время электродвигателя обычно выражается в минутах. Некоторые примеры временного режима: 5, 15, 30, 60 минут с перерывами.

Буквенный код или ампер с заторможенным ротором

Электродвигатели обычно имеют большой пусковой ток, связанный с ними при запуске с их полным номинальным напряжением, приложенным к обмоткам.Во многих случаях этот пусковой ток во много раз превышает значение тока полной нагрузки.

Значение заблокированного ротора важно, потому что большой пусковой ток может снизить напряжение, подаваемое на двигатель, что может повлиять на другое оборудование в той же цепи. Пускатели двигателя с пониженным напряжением и звездой-треугольником могут помочь ограничить этот пусковой ток, подав на двигатель меньшее напряжение в течение короткого периода времени, пока двигатель не набирает скорость перед подачей полного номинального напряжения.

Заблокированный ротор — это кВА на л.с., потребляемая, когда ротор заблокирован на месте. Буквенные обозначения для этого номинала будут находиться в диапазоне от A до V, при этом двигатели класса A имеют наименьшую номинальную мощность в кВА, а двигатели с кодом V — наибольшую.

Стандартные номинальные значения заблокированного тока можно найти в статье 430 NEC. Этот рейтинг требуется, если двигатель переменного тока мощностью 0,5 л.с. или более. На двигателях с многофазным ротором буквенный код обычно опускается.

Код письма с дизайном

Электродвигателям присваивается буквенный код конструкции, определенный NEMA, который определяет характеристики крутящего момента и тока двигателя.Для некоторых механизмов могут потребоваться двигатели со специальными характеристиками, указанными в этом коде.

  • Код A Нормальный пусковой момент, высокий пусковой ток
  • Код B Нормальный пусковой момент, низкий пусковой ток
  • Код C Высокий пусковой момент, низкий пусковой ток
  • Код D Высокий пусковой момент, низкий пусковой ток, высокое скольжение

Определения букв конструкции двигателя можно найти в ANSI / NEMA MG 1-1993, Двигатели и генераторы, Часть 1, Определения, и в IEEE 100-1996, Стандартный словарь электрических и электронных терминов. Двигатели NEMA Code B являются наиболее широко используемым типом двигателей и могут запускать широкий спектр промышленных нагрузок.

Буквенные коды конструкции электродвигателя

. Фото: TestGuy

Ток и напряжение возбуждения

Для синхронных двигателей с возбуждением постоянным током номинальный ток возбуждения и напряжение указаны на паспортной табличке.

Обмотка

Тип конструкции обмотки, используемой для электродвигателя, например, прямой шунт, стабилизированный шунт, составной или последовательный, если двигатель постоянного тока.

Термозащита

Двигатели, оснащенные термозащитным устройством, указаны на паспортной табличке с пометкой «Thermally Protected» или «T.P. Этот тип защиты прерывает подачу питания на двигатель, если двигатель испытывает чрезмерные температуры из-за перегрузки или отказа при запуске. Электропитание снова подключается, когда двигатель остынет до приемлемой температуры.

Тип корпуса

Тип корпуса, который часто обозначается на паспортной табличке как ENCL, классифицирует степень защиты двигателя от рабочей среды и метод охлаждения. Стандартные типы кожуха двигателя включают:

Open Drip Proof (ODP) — подходит только для чистых и сухих помещений.

Полностью закрытый вентилятор с охлаждением (TEFC) — обычно используется на открытом воздухе и в грязных помещениях, но не является воздухонепроницаемым или водонепроницаемым. Количество воды и наружного воздуха, попадающее в двигатель, не влияет на его работу.

Totally Enclosed Non Ventilated (TENV) — используется в местах, подверженных воздействию сырости или грязи, и не оборудован вентилятором для охлаждения.Эти двигатели используют естественную конвекцию для охлаждения и не должны использоваться в опасных местах или с чрезмерной влажностью.

Totally Enclosed Air Over (TEAO) — пыленепроницаемый корпус, предназначенный для нагнетателей и вентиляторов, установленных на валах. Двигатель должен быть установлен на самом валу в соответствии с воздушным потоком.

Totally Enclosed Wash Down (TEWD) — разработан для струй воды под высоким давлением и высокой влажности. Этот тип корпуса — лучший выбор для влажных сред.

Полностью закрытая, агрессивная и суровая среда разработана для безопасных сред с экстремальным присутствием влаги или химических веществ.

Взрывозащищенный (EXPL) разработан, чтобы выдерживать внутренние взрывы определенных газов или паров, не допуская распространения взрыва во внешнюю атмосферу.

Опасные места (HAZ) — Общая классификация опасных мест. Эти двигатели подразделяются на классы, подразделения и группы.

Размер рамы

Размеры двигателя указываются размером рамы и устанавливают важные установочные размеры, такие как монтажное отверстие для лап, диаметр вала и высота вала.

Напряжение нагревателя

Двигатели, используемые для установки вне помещений или в местах, где может возникать конденсация, часто оснащены нагревателями для предотвращения конденсации. На этом типе оборудования обычно указываются номинальное напряжение нагревателя, количество фаз и номинальная мощность в ваттах.

Нагреватели конденсата включаются при выключении двигателя. Статья 430.7 (A) (15) NFPA 70-2017 требует от производителя маркировать двигатель, оборудованный нагревателем для конденсата, чтобы установить, что установщик должен обеспечить надлежащее электропитание нагревателя.

Список литературы

Комментарии

Войдите или зарегистрируйтесь, чтобы оставить комментарий.

Критерии выбора размера и номинальной мощности электрической машины

Здесь мы рассмотрим некоторые факторы, которые используются для выбора размера и номинала электрической машины.мы знаем, как выбрать размер и номинал электрической машины.

Выбор размера и мощности

Критерии выбора размера и мощности электрической машины

Ограничение в дизайне

Выбор размера и номинальных характеристик

Часть из имеющихся подходящих материалов, оборудования, доступного для производства требуемых деталей машин, и оборудования, необходимого для деталей машин и оборудования, необходимого для транспортировки, следующие соображения налагают ограничения на конструкцию.

Насыщенность

В электромагнитных машинах используются ферромагнитные материалы.Максимально допустимая плотность потока определяется уровнем насыщения используемого ферромагнитного материала. Высокое значение плотности потока приводит к увеличению возбуждения, что приводит к увеличению стоимости полевой системы.

Повышение температуры

Это также наиболее важный фактор, определяющий критерии выбора размера и мощности электрической машины. Это упрощает выбор размера и номинальной мощности машины. Самая чувствительная часть машины — это изоляция. Срок службы машины зависит от типа изоляционного материала, используемого в ее конструкции, а срок службы изоляционных материалов, в свою очередь, зависит от повышения температуры машины.

Изоляция

Размер и критерии выбора электрической машины зависят также от свойств изоляции. Изоляционный материал, используемый в машине, должен выдерживать электрические, механические и термические нагрузки, возникающие в машине. Механическая прочность изоляции особенно важна в случае трансформаторов. Большие осевые и радиальные силы возникают при коротком замыкании вторичной обмотки трансформатора при включенной первичной.Следовательно, при проектировании изоляции для трансформатора необходимо уделить должное внимание способности изоляции выдерживать большие механические нагрузки, возникающие в условиях короткого замыкания, помимо соображений электрического и теплового пробоя.

КПД

КПД также является важным фактором, который используется при выборе размера и номинальной мощности электрической машины.

КПД машины должен быть максимально высоким, чтобы снизить эксплуатационные расходы.Чтобы спроектировать высокоэффективную машину, применяемые магнитные и электрические нагрузки должны быть небольшими, а это требует использования большого количества материала.

Механические детали

Конструкция электрической машины должна удовлетворять многочисленным технологическим возможностям, а также быть технологически хорошей. Она выполняется простыми и экономичными способами с минимальными трудозатратами. Но технологические приемы должны соответствовать требованиям производительности, надежности и долговечности.

Конструкция механических частей особенно важна в случае высокоскоростной машины. «Например, при проектировании турбогенератора размеры паза ротора выбираются таким образом, чтобы механические напряжения в нижней части зубьев ротора не превышали максимально допустимый предел.

В больших машинах размер вала определяется с учетом критической скорости, которая зависит от прогиба вала.

Коммутация

Проблема коммутации важна в случае коммутаторных машин, поскольку условия коммутации ограничивают максимальную мощность, которая может быть получена от машины.Например, в настоящее время максимальная выходная мощность одного блока постоянного тока. Мощность машины составляет примерно 10 МВт, и это ограничение связано исключительно с трудностями коммутации.

Коэффициент мощности

Низкий коэффициент мощности приводит к большим значениям тока при той же мощности и, следовательно, необходимо использовать проводник большего сечения.

Эта проблема коэффициента мощности особенно важна в случае асинхронных двигателей.

Спецификация потребителя

Это также наиболее важный фактор для критериев выбора размера и номинальной мощности электрической машины.

Ограничения, налагаемые спецификациями потребителей на конструкцию электрического оборудования, не принимаются во внимание. Разработанные технические характеристики должны быть такими, чтобы они удовлетворяли всем техническим условиям, а также экономическим ограничениям, налагаемым на производителя.

Стандартные характеристики

Эти спецификации представляют собой наибольшую нагрузку на дизайн, потому что ни производитель, ни потребитель не могут отказаться от них, не удовлетворив их.

Следовательно, это критерии размера и номинальной мощности электрической машины.которые используются для подбора любой электрической машины. Если вы обнаружите что-то неправильное в статье выше, вы должны оставить комментарий ниже в поле для комментариев.

Непрерывный и прерывистый рейтинг в трансформаторах, электротехнике, проектировании электрических машин, конспекты лекций, pdf

Непрерывный и кратковременный ток в трансформаторе

Часто случается, что электронное оборудование эксплуатируется в течение коротких периодов времени, между которыми отключается питание.В таких случаях средняя мощность определяет нагрев и размер. Трансформаторы, работающие с перебоями, могут быть меньше, чем если бы они работали непрерывно на полной мощности.

Прерывистый режим работы влияет на размер только в том случае, если периоды включения коротки по сравнению с тепловой постоянной времени трансформатора; то есть небольшие трансформаторы имеют меньшую теплоемкость и, следовательно, повышаются до конечной температуры быстрее, чем большие. Поэтому важно знать соотношение между размером и тепловой постоянной времени, или время, которое потребуется для доведения трансформатора до 63% температуры, до которой он, в конце концов, поднялся бы, если бы питание подавалось непрерывно.

Точное определение времени повышения температуры в таких объектах, как трансформаторы, имеющих неправильную форму и неоднородные материалы, еще не предпринималось. Даже в простых формах однородного материала и после дополнительных упрощающих предположений решение слишком сложно для быстрого расчета. Однако при определенных условиях можно показать, что сферический объект остывает по простому закону:

Рис. 1 Постоянная времени трансформатора или время, необходимое для достижения 63% конечной температуры.

Условия, включенные в эту формулу, заключаются в том, что сфера настолько мала или охлаждение настолько медленное, что температура в любой момент времени практически одинакова во всем объеме. Математически это выполняется, когда выражение E r / k (где k — теплопроводность материала) мало по сравнению с единицей. Зная различные свойства материала трансформатора, мы можем сказать, соблюдены ли требуемые условия и какова тепловая постоянная времени. Последнее достигается соотношением

где r e — радиус эквивалентной сферы.

Чтобы преобразовать неоднородный трансформатор в однородную сферу, находится среднее произведение плотности и удельной теплоемкости pc. Цифры для самых разных трансформаторов показывают отклонение от 0,862 до 0,879 в этом продукте; следовательно, можно взять среднее значение 0,87 с отклонением всего 1% в каждом отдельном случае.

Поскольку плотности железа и меди не сильно различаются, а изоляция приближает плотность катушки к плотности железа, можно далее предположить, что трансформатор имеет материал равномерной плотности 7,8. Тогда эквивалентный сферический радиус можно найти из

где r e — в дюймах, а вес — в фунтах. Постоянная времени построена из приведенных выше уравнений с учетом веса на рис. 1

.

Электрические машины | CsanyiGroup

  • Обозначение
  • Трансформаторы
  • Индукционные машины
  • Синхронные машины
  • Машины постоянного тока
  • КПД
  • Повышение температуры
  • Коэффициент диэлектрической диссипации
9007 900 Обозначение 9007 шрифт используется для некоторых обозначений и формул. Если греческие символы для альфа-бета дельта не отображаются здесь [a b d] , необходимо установить символьный шрифт для правильного отображения обозначений и формул.
B E

f

G

I

j

k

м

2 N

P

p

R

индуктивное напряжение

частота

проводимость

ток

j-оператор

коэффициент

число оборотов

число фаз

число оборотов

мощность

пары полюсов

сопротивление

[сименс, S] [вольт, В]

[герц, Гц]

[сименс, S]

[ампер, A]

[1 ° 90 °]

[число]

[число]

[число]

[об / мин]

[Вт, Вт]

[число]

[Ом, Вт]

S s

T

V

X

Y

Z

d

F

f 9002

03

03

03

03

q

w

вольт-ампернапряжение

крутящий момент

напряжение на клеммах

реактивное сопротивление

полное сопротивление

импеданс

угол потерь

коэффициент полезного действия

угол магнитного потока

[вольт-амперы, ВА] [на единицу]

[ньютон-метры, Нм]

[вольт, В]

[Ом, Вт]

[сименс, S]

[Ом, Вт ]

[градусы, °]

[webers, Wb]

[градусы, °]

[на единицу]

[градус, ° C]

[радиан / сек]

Трансформаторы

Для идеального двухобмоточного трансформатора с первичным напряжением В 1 , приложенным к N 1 первичных витков и вторичному напряжению В 2 появляется на N 2 вторичных витках:

V 1 / V 2 = N 1 / N 2

Первичный ток I 1 и вторичный ток I 2 связаны между собой:

I 1 / I 2 = N 2 / N 1 = V 2 / V 1

Для идеального понижающего автотрансформатора с первичным напряжением В 1 прикладывается к (N 1 + N 2 ) первичных витков и вторичного напряжения В 2 появляется на N 2 вторичных витков:

В 9 0397 1 / V 2 = (N 1 + N 2 ) / N 2

Первичный (входной) ток I 1 и вторичный (выходной) ток I 2 связаны по:

I 1 / I 2 = N 2 / (N 1 + N 2 ) = V 2 / V 1

Обратите внимание, что ток обмотки составляет I 1 через участок N 1 и (I 2 — I 1 ) через участок N 2 .

Для однофазного трансформатора с номинальным первичным напряжением В 1 , номинальным первичным током I 1 , номинальным вторичным напряжением В 2 и номинальным вторичным током I 2 , номинальное напряжение S составляет:

S = V 1 I 1 = V 2 I 2

Для сбалансированного м фазного трансформатора с номинальным напряжением первичной фазы В 1 , номинальный первичный ток I 1 , номинальное вторичное фазное напряжение В 2 и номинальный вторичный ток I 2 , номинальный ток S составляет:

S = мВ 1 I 1 = мВ 2 I 2

Полное сопротивление первичной цепи Z 1 относится ко вторичной цепи для идеального трансформатора с N 1 первичных витков и N 2 вторичных витков:

Z 12 = Z 1 (N 2 / N 1 ) 2

Вторичный полное сопротивление цепи Z 2 относится к первичной цепи для идеального трансформатора с N 1 первичных витков и N 2 вторичных витков:

Z 21 = Z 2 ( N 1 / N 2 ) 2

Регулировка напряжения DV 2 трансформатора — это повышение вторичного напряжения, которое происходит, когда номинальная нагрузка отключена от вторичной обмотки с номинальным напряжением, приложенным к начальный. Для трансформатора с вторичным напряжением E 2 без нагрузки и В 2 при номинальной нагрузке, регулировка напряжения на единицу DV 2pu составляет:

DV 2pu = (E 2 — V 2 ) / V 2

Обратите внимание, что базовое напряжение на единицу обычно составляет В 2 , а не E 2 .

Тест на обрыв цепи

Если трансформатор с разомкнутой вторичной обмоткой находится под напряжением при номинальном первичном напряжении, то входная мощность P oc представляет собой потери в сердечнике (потери в железе P Fe ) трансформатора:

P oc = P Fe

Значения проводимости намагничивания шунта Y м , проводимости G м и проводимости B m трансформатора m рассчитаны на основе результатов испытаний на обрыв цепи для фазного первичного напряжения В 1oc , фазного первичного тока I 1oc и входной мощности P oc используя:

Y m = I 1oc / V 1oc

G m = mV 1oc 2 / P oc

B m = (Y m 2 — G m 2 ) ½

Тест короткого замыкания

Если с трансформатором его вторичная короткозамкнутая запитывается при пониженном первичном напряжении, которое вызывает прохождение номинального вторичного тока через короткое замыкание, тогда входная мощность P sc представляет потери нагрузки (потери в первичной меди P 1Cu , вторичные потери в меди P 2Cu и паразитные потери P паразитные ) трансформатора:

P sc = P 1Cu + P 2Cu + P повышение температуры должно стабилизироваться, поскольку сопротивление проводника зависит от температуры.

Если сопротивление каждой обмотки определяется испытанием сопротивления обмотки сразу после испытания на короткое замыкание, то потери нагрузки м трансформатора с фазой могут быть разделены на потери в первичной медной цепи P 1Cu , потери в вторичной меди P 2Cu и паразитные потери P паразитные потери :

P 1Cu = mI 1sc 2 R 1star

P 2Cu = 2scI = 9002 9002 R 2star

P stray = P sc — P 1Cu — P 2Cu

Если паразитными потерями пренебречь, значения пофазной звезды относятся к первичной полное последовательное сопротивление Z s1 , сопротивление R s1 и реактивное сопротивление X s1 фазного трансформатора м рассчитываются из sh Результаты испытаний орт-цепи для фазного первичного напряжения В 1sc , фазного первичного тока I 1sc и входной мощности P sc с использованием:

Z s1 = V 1sc / I 1sc = Z 1 + Z 2 (N 1 2 / N 2 2 )

R s1 = P sc / mI 1sc 2 = R 1 + R 2 (N 1 2 / N 2 2 )

X s1 = (Z s1 2 — R s1 2 ) ½ = X 1 + X 2 (N 1 2 / N 2 2 )

где Z 1 , R 1 и X 1 являются первичными значениями, а Z 2 , R 2 и X 2 — вторичные значения

Проверка сопротивления обмотки

Сопротивление каждой обмотки измеряется с использованием небольшого постоянного тока, чтобы избежать тепловых и индукционных эффектов. Если напряжение В dc вызывает протекание тока I dc , тогда сопротивление R составляет:

R = V dc / I dc

Если обмотка проверяется это полностью соединенная сбалансированная звезда или треугольник, и сопротивление, измеренное между любыми двумя фазами, составляет R test , тогда эквивалентные сопротивления обмоток R звезда или R треугольник составляют:

R звезда = R test /2

R delta = 3R test /2

Сопротивления первичной и вторичной обмоток по фазе R 1star и R 2star из для расчета отдельных потерь в меди в первичной и вторичной обмотках можно использовать м трансформатор P 1Cu и P 2Cu :

900 92 P 1Cu = mI 1 2 R 1star

P 2Cu = mI 2 2 R 2star

Обратите внимание, что если потери в первичной и вторичной меди равны равны, тогда первичное и вторичное сопротивления R 1star и R 2star связаны соотношением:

R 1star / R 2star = I 2 2 / I 1 2 = N 1 2 / N 2 2

Сопротивления первичной и вторичной обмоток R 1 и R 2 также могут использоваться для проверки влияния паразитные потери на общем последовательном сопротивлении, относящемся к первичной обмотке, R s1 , рассчитано по результатам испытаний на короткое замыкание:

R s1 = R 1 + R 2 (N 1 2 / N 2 2 )

Индукционные машины

Синхронная частота вращения n s и синхронная угловая скорость w s машины с пар полюсов p работает от источника питания частоты f s :

n s = 60f s / p

w s = 2pf s / p = 2pn s /60

Удельное скольжение с асинхронной машины с синхронной скоростью вращения n с , работающей со скоростью вращения n м , составляет:

с = (n с — n m ) / n s

Перестановка для скорости вращения n m :

n m = (1 — s) n s

Использование угловой скорости w i n вместо частоты вращения n :

w m = (1 — s) w s

Номинальный момент нагрузки T M для номинальной выходной мощности P M равен :

T M = P M / w m = 60P M / 2pn m

Для индукционной машины с N s оборотов статора и N r оборотов ротора при скольжении с при питании напряжением E с и частотой f с , индуцированное напряжение и частота ротора E r и f r составляют:

E r = sE s N r / N s

f r = sf s

Для тока ротора I r эквивалент ток статора I rs is:

I rs = I r N r / N s

Обратите внимание, что отношения ротора / статора составляют N s / N r r для тока, sN r / N s для напряжения и s для частоты.

Для асинхронной машины с сопротивлением ротора R r и реактивным сопротивлением утечки заблокированного ротора X r полное сопротивление ротора Z r при скольжении s составляет:

Z r = R r + jsX r

Эквивалентное сопротивление цепи статора Z rf для отношения частот ротора / статора с составляет:

Z rf = R rs / с + jX rs

Для асинхронного двигателя с синхронной угловой скоростью Вт с , работающего с угловой скоростью Вт м и скольжения с , передаваемая мощность в воздушном зазоре P t , ротор потери меди P r и полная выходная мощность P м для полного выходного крутящего момента T м связаны соотношением:

P t 90 398 = w s T m = P r / s = P m / (1 — s)

P r = sP t = sP m / (1 — с)

P м = w м T м = (1 — с) P t

Передаточные числа мощности:

P t : P r : P m = 1: s: (1 — s)

Общий КПД двигателя h m (без учета статора и механических потерь):

h m = P m / P t = 1 — с

Асинхронная машина может работать как генератор, двигатель или тормоз:

— для отрицательного скольжения (скорость выше синхронной) машина является генератором,

— для положительного скольжения между 0 и 1 (скорость ниже синхронной) машина является двигателем,

— для положительного скольжения больше 1 (скорость отрицательная) машина является тормозом ,

Во всех случаях ток намагничивания (при отстающем коэффициенте мощности) обеспечивается системой питания.

Испытание без нагрузки

Если асинхронная машина с ненагруженным ротором находится под напряжением при номинальном напряжении, то входная мощность представляет собой сумму потерь в стали и механических потерь машины.

Испытание заторможенного ротора

Если асинхронная машина с заблокированным ротором запитана при пониженном напряжении, которое вызывает номинальный входной ток, тогда входная мощность представляет собой сумму потерь в меди при полной нагрузке и паразитных потерь машины. .

Проверка сопротивления статора

Сопротивление обмотки статора измеряется с использованием небольшого постоянного тока.

Синхронные машины

Синхронная частота вращения n s и синхронная угловая скорость w s машины с p пары полюсов, работающие от источника питания с частотой f s :

n s = 60f s / p

w s = 2pf s / p

Выходная мощность P м для момента нагрузки T m составляет:

P м = w s T м

Номинальный момент нагрузки T M для номинальной выходной мощности P M составляет:

T M = P M / w s = P M p / 2pf s = 60P M / 2pn s

Синхронный генератор

Для синхронного us генератор с индуцированным напряжением статора E с , током статора I с и синхронным импедансом Z с , напряжение на клеммах В составляет:

В = E с — I s Z s = E s — I s (R s + jX s )

, где R s — сопротивление статора, а X s — синхронное реактивное сопротивление

Синхронный двигатель

Для синхронного двигателя с индуцированным напряжением статора E с , ток статора I с и синхронный импеданс Z с , напряжение на клеммах V :

V = E s + I s Z s = E s + I s (R s + jX s )

где 9009 2 R s — сопротивление статора, а X s — синхронное реактивное сопротивление

Обратите внимание, что возбуждение поля параллельной синхронной машины определяет ее коэффициент мощности:

— недовозбужденная машина работает с опережающим коэффициент мощности,

— машина с перегрузкой работает с отстающим коэффициентом мощности.

Полевое возбуждение изолированного синхронного генератора определяет его выходное напряжение.

Машины постоянного тока

Шунтирующий генератор

Для шунтирующего генератора с индуцированным напряжением якоря E a , током якоря I a и сопротивлением якоря R a , клемма напряжение В составляет:

В = E a — I a R a

Ток возбуждения I f для сопротивления поля R f составляет:

I f = V / R f

Наведенное напряжение якоря E a и крутящий момент T с магнитным потоком F при угловой скорости w :

E a = k f Fw = k m w

T = k f FI a = k m I a

где k 90 397 f и k m — расчетные коэффициенты машины.

Обратите внимание, что для шунтирующего генератора:

— индуцированное напряжение пропорционально скорости,

— крутящий момент пропорционален току якоря.

Мощность воздушного зазора P e для шунтирующего генератора:

P e = wT = E a I a = k m w I a

Шунтирующий двигатель

Для параллельного двигателя с индуцированным напряжением якоря E a , током якоря I a и сопротивлением якоря R a , напряжение на клеммах В составляет:

V = E a + I a R a

Ток возбуждения I f для сопротивления поля R f составляет:

I f = V / R f

Наведенное напряжение якоря E a и крутящий момент T с магнитным потоком F при угловой скорости w составляют:

E a = k f 9039 8 Fw = k m w

T = k f FI a = k m I a

где k f и k m являются конструктивными коэффициенты машины.

Обратите внимание, что для параллельного двигателя:

— индуцированное напряжение пропорционально скорости,

— крутящий момент пропорционален току якоря.

Мощность воздушного зазора P e для параллельного двигателя:

P e = wT = E a I a = k m w I a

Серийный двигатель

Для последовательного двигателя с индуцированным напряжением якоря E a , ток якоря I a , сопротивление якоря R a и сопротивление поля R f , клемма напряжение В :

В = E a + I a R a + I a R f = E a + I a (R a + R f )

Ток возбуждения равен току якоря.

Наведенное напряжение якоря E a и крутящий момент T с магнитным потоком F при угловой скорости w составляют:

E a = k f Fw I a = k m w I a

T = k f FI a 2 = k m I a 2

где k f и k м — расчетные коэффициенты станка.

Обратите внимание, что для последовательного двигателя:

— индуцированное напряжение пропорционально скорости и току якоря,

— крутящий момент пропорционален квадрату тока якоря,

— ток якоря обратно пропорционален скорости для постоянного индуцированного тока. Напряжение.

Мощность воздушного зазора P e для серийного двигателя:

P e = wT = E a I a = k m w I a 2

КПД

КПД на единицу ч электрической машины с входной мощностью P в , выходной мощностью P из и потерей мощности P Потери составляют:

h = P на выходе / P на входе = P на выходе / (P на выходе + P на выходе ) = (P на выходе — P на выходе ) / P на входе

Перестановка уравнений эффективности :

P вход = P выход + P потеря = P выход / h = P потеря / (1 — h)

P выход = P дюйм — P потеря = hP in = hP потеря / (1 — h)

P потеря = P дюйм — P out = (1 — h) P дюйм = (1 — h) P out / h

Для электрической машины с выходная мощность P out (пропорционально току) и потери мощности P потери , включающие фиксированные потери P fix (независимо от тока) плюс переменные потери P var (пропорционально квадрат тока) КПД максимален, когда P var равно P fix .

Для трансформатора P fix — потери в стали, а P var — потери в меди плюс паразитные потери.

Для индукционной машины P fix — это потери в стали плюс механические потери, а P var — потери в меди плюс паразитные потери.

Преобразование энергии

При сравнении мегаватт-часов и гигаджоулей 1 МВт-ч эквивалентен 3,6 ГДж. Для процесса преобразования энергии с КПД на единицу ч , 1 МВт-ч выходной энергии получается из (3.6/ ч ) ГДж подводимой энергии.

Повышение температуры

Сопротивление медных и алюминиевых обмоток увеличивается с повышением температуры, и эта зависимость является довольно линейной в нормальном диапазоне рабочих температур. Для линейной зависимости, если сопротивление обмотки составляет R 1 при температуре q 1 и R 2 при температуре q 2 , то:

R 1 / (q 1 — q 0 ) = R 2 / (q 2 — q 0 ) = (R 2 — R 1 ) / (q 2 — q 1 )

где q 0 — экстраполированная температура для нулевого сопротивления.

Соотношение сопротивлений R 2 и R 1 составляет:

R 2 / R 1 = (q 2 — q 0 ) / (q 1 — q 0 )

Среднее повышение температуры Dq обмотки под нагрузкой можно оценить по измеренным значениям сопротивления обмотки в холодном состоянии R 1 при температуре q 1 (обычно окружающей температура) и сопротивление горячей обмотки R 2 при температуре q 2 , используя:

Dq = q 2 — q 1 = (q 1 — q 0 ) (R 2 — R 1 ) / R 1

Перестановка для изменения сопротивления на единицу DR pu относительно R 1 :

DR pu = ( 2 1 9 рэндов 0398) / R 1 = (q 2 — q 1 ) / (q 1 — q 0 ) = Dq / (q 1 — q 0 )

Обратите внимание, что значения сопротивления измеряются с использованием небольшого постоянного тока, чтобы избежать тепловых и индуктивных эффектов.

Медные обмотки

Значение q 0 для меди составляет — 234,5 ° C , так что:

Dq = q 2 — q 1 = (q 1 + 234,5) (R 2 — R 1 ) / R 1

Если q 1 20 ° C и Dq 1 ° C :

DR pu = (R 2 — R 1 ) / R 1 = Dq / (q 1 — q 0 ) = 1/254.5 = 0,00393

Температурный коэффициент сопротивления меди при 20 ° C составляет 0,00393 на градус.

Алюминиевые обмотки

Значение q 0 для алюминия составляет — 228 ° C , так что:

Dq = q 2 — q 1 = (q 1 + 228) (R 2 — R 1 ) / R 1

Если q 1 20 ° C и Dq 1 градус :

DR pu = (R 2 — R 1 ) / R 1 = Dq / (q 1 — q 0 ) = 1/248 = 0. 00403

Температурный коэффициент сопротивления алюминия при 20 ° C составляет 0,00403 на градус.

Обратите внимание, что алюминий имеет 61% проводимости и 30% плотности меди, поэтому при той же проводимости (и одинаковом сопротивлении) алюминиевый проводник имеет 164% площади поперечного сечения, 128% диаметра и 49%. % от массы медного проводника.

Коэффициент диэлектрического рассеяния

Если переменное напряжение В с частотой f приложено к системе изоляции, содержащей емкость C и эквивалентное сопротивление последовательным потерям R S , тогда напряжение В R на R S и напряжение В C на C из-за результирующего тока I :

В R = IR S

V C = IX C

V = (V R 2 + V C 2 ) ½

Коэффициент диэлектрических потерь системы изоляции является тангенсом диэлектрических потерь угол d между V C и V :

tand = V R / V C = R S / X C = 2pfCR S

R S = X C tand = tand / 2pfC

Обратите внимание, что увеличение диэлектрических потерь в системе изоляции (из-за увеличения последовательных потерь сопротивление R S ) приводит к увеличению т и . Также обратите внимание, что t и возрастают с увеличением частоты.

Диэлектрические потери мощности P связаны с емкостной реактивной мощностью Q C следующим образом:

P = I 2 R S = I 2 X C tand = Q C tand

Коэффициент мощности системы изоляции — это косинус фазового угла f между V R и V :

cosf = V R / V

так что d и f связаны соотношением:

d + f = 90 °

t и и cosf связаны соотношением:

tand = 1 / tanf = cosf / sinf = cosf / (1 — cos 2 f) ½

, так что, когда cosf близок к нулю, tand »cosf

Обратите внимание, что сопротивление последовательным потерям R S не связано с сопротивление утечки шунта изоляции системы (которая измеряется с использованием постоянного тока).

Электрические машины большой удельной мощности: системная перспектива

% PDF-1.7 % 1 0 объект > / Метаданные 2 0 R / Контуры 3 0 R / Страницы 4 0 R / StructTreeRoot 5 0 R / Тип / Каталог / ViewerPreferences> >> эндобдж 6 0 obj > эндобдж 2 0 obj > транслировать application / pdf

  • Ayman M. EL-Refaie и Mohamed Osama
  • Электрические машины большой удельной мощности: системная перспектива
  • Prince 12.5 (www.princexml.com) AppendPDF Pro 6.3 Linux 64 бит 30 августа 2019 Библиотека 15.0.4Appligent AppendPDF Pro 6.32020-01-30T08: 41: 00-08: 002020-01-30T08: 41: 00-08: 002020-01-30T08: 41: 00-08: 001uuid: b03b2819-ad8e-11b2-0a00- 407f3c010000uuid: b03b281a-ad8e-11b2-0a00-900a261afc7f конечный поток эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > / MediaBox [0 0 612 792] / Родитель 4 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageC] / XObject> >> / StructParents 0 / Вкладки / S / Тип / Страница >> эндобдж 10 0 obj > / Шрифт> >> / Повернуть 0 / StructParents 9 / Вкладки / S / Тип / Страница >> эндобдж 11 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 10 / Вкладки / S / Тип / Страница >> эндобдж 12 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 11 / Вкладки / S / Тип / Страница >> эндобдж 13 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 12 / Вкладки / S / Тип / Страница >> эндобдж 14 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 13 / Вкладки / S / Тип / Страница >> эндобдж 15 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 14 / Вкладки / S / Тип / Страница >> эндобдж 16 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 15 / Вкладки / S / Тип / Страница >> эндобдж 17 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 16 / Вкладки / S / Тип / Страница >> эндобдж 18 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 17 / Вкладки / S / Тип / Страница >> эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект / К 252 0 R / П 5 0 Р / Pg 11 0 R / S / Рисунок >> эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект / К 254 0 R / П 5 0 Р / Pg 11 0 R / S / Рисунок >> эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект / К 172 / П 5 0 Р / Стр. 12 0 R / S / Рисунок >> эндобдж 63 0 объект / К 173 / П 5 0 Р / Стр. 12 0 R / S / Рисунок >> эндобдж 64 0 объект / К 174 / П 5 0 Р / Стр. 12 0 R / S / Рисунок >> эндобдж 65 0 объект / К 175 / П 5 0 Р / Стр. 12 0 R / S / Рисунок >> эндобдж 66 0 объект / К 176 / П 5 0 Р / Стр. 12 0 R / S / Рисунок >> эндобдж 67 0 объект / К 177 / П 5 0 Р / Стр. 12 0 R / S / Рисунок >> эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект / К 152 / П 5 0 Р / Стр. 13 0 R / S / Рисунок >> эндобдж 75 0 объект / К 153 / П 5 0 Р / Стр. 13 0 R / S / Рисунок >> эндобдж 76 0 объект / К 154 / П 5 0 Р / Стр. 13 0 R / S / Рисунок >> эндобдж 77 0 объект / К 155 / П 5 0 Р / Стр. 13 0 R / S / Рисунок >> эндобдж 78 0 объект / К 156 / П 5 0 Р / Стр. 13 0 R / S / Рисунок >> эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект / К 222 / П 5 0 Р / Стр. 14 0 R / S / Рисунок >> эндобдж 84 0 объект / К 223 / П 5 0 Р / Стр. 14 0 R / S / Рисунок >> эндобдж 85 0 объект / К 224 / П 5 0 Р / Стр. 14 0 R / S / Рисунок >> эндобдж 86 0 объект / К 225 / П 5 0 Р / Стр. 14 0 R / S / Рисунок >> эндобдж 87 0 объект / К 226 / П 5 0 Р / Стр. 14 0 R / S / Рисунок >> эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект / К 227 / П 5 0 Р / Стр. 14 0 R / S / Рисунок >> эндобдж 92 0 объект / К 228 / П 5 0 Р / Стр. 14 0 R / S / Рисунок >> эндобдж 93 0 объект / К 229 / П 5 0 Р / Стр. 14 0 R / S / Рисунок >> эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект / К 345 0 R / П 5 0 Р / Стр. 15 0 R / S / Рисунок >> эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 152 0 объект > / Граница [0 0 0] / Содержание (электронные публикации @ Marquette) / Rect [72. 0 650,625 260,5625 669,375] / StructParent 1 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 153 0 объект > / Граница [0 0 0] / Содержание () / Rect [72,0 618,0547 287,1929 630,9453] / StructParent 2 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 154 0 объект > / Граница [0 0 0] / Содержание () / Rect [72,0 607,0547 201,7549 619,9453] / StructParent 3 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 155 0 объект > / Граница [0 0 0] / Содержание (Электротехника и вычислительная техника, кафедра) / Rect [360,541 618,0547 540,0 630.9453] / StructParent 4 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 156 0 объект > / Граница [0 0 0] / Содержание (Электротехника и вычислительная техника, кафедра) / Rect [469,2734 607,0547 540,0 619,9453] / StructParent 5 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 157 0 объект > / Граница [0 0 0] / Содержание / Rect [230,8867 142,9727 445,7744 154,6914] / StructParent 6 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 158 0 объект > / Граница [0 0 0] / Содержание (Computer Engineering Commons) / Rect [137. 2383 122.1406 284.6455 133.8594] / StructParent 7 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 159 0 объект > / Граница [0 0 0] / Содержание (Общество электротехники и вычислительной техники) / Rect [324.7041 122.1406 534.4795 133.8594] / StructParent 8 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 160 0 объект > транслировать xVnF + y

    Обзор методов поиска потерь и методов охлаждения для повышения эффективности электрических машин

    Профессор Эдисон Гундабаттини работает профессором кафедры теплоэнергетики и инженерии машиностроительной школы Института Веллора of Technology, Веллор, Индия.Его области исследований: возобновляемые источники энергии, энергия ветра и тепловое картирование механических и электрических систем.

    Проф. Рави К работает доцентом кафедры электротехники Школы электротехники Технологического института Веллора, Веллор, Индия. Его области исследований включают в себя: Энергетические системы, Оптимальный поток мощности и электрические машины для электромобилей.

    Проф. Дариус Гнанарадж S работает профессором в отделе проектирования и автоматизации Школы машиностроения, Технологический институт Веллора, Веллор, Индия.Его области исследований: материалы, эргономика, легкие двигатели для электромобилей.

    Проф. Ахтар Калам — руководитель дисциплины в Университете Виктории, Мельбурн, Австралия. Его основные интересы — анализ энергосистем, системы связи, управления, защиты и когенерации. Он регулярно предлагает курсы повышения квалификации по вопросам защиты энергосистем, возобновляемых источников энергии, когенерации и эксплуатации газовых турбин.

    Двааркадас Пралхаддас Котари — педагог и профессор, занимавший руководящие должности в инженерных учреждениях Индии, включая IIT Delhi , Национальный технологический институт Висвесварая , Нагпур и VIT University , Веллоре, Веллоре .В настоящее время он является деканом (НИОКР) колледжа инженерии и менеджмента, Нагпур, а ранее был генеральным директором Института технологии и науки Виндхья (VITS), Индор. В знак признания его вклада в инженерное образование он был удостоен звания IEEE Fellow . Его области исследований включают в себя: качество электроэнергии и анализ современных энергосистем.

    Проф. Дато Ц. Доктор Hj. Росли бин Абу Бакар работает профессором в Университете Малайзии Паханг.Его области исследований включают в себя: энергетику, электрические машины, автомобилестроение и возобновляемые источники энергии.

    © 2020 Авторы. Опубликовано Elsevier B.V. от имени инженерного факультета Университета Айн-Шамс.

    Электрические машины — Обзор электромагнетизма

    Действие трансформера

    Законы Фарадея и Ленца гласят, что

    \ [ e = — \ frac {d \ phi} {dt} \]

    Если поток, проходящий через один виток проволоки, изменяется со временем, в через виток, и индуцированная ЭДС будет действовать, чтобы индуцировать ток, противодействующий изменению магнитного потока.

    Если одиночный провод расположен так, чтобы образовать замкнутый контур, это называется «витком». Несколько витков провода вместе образуют «катушку». Катушки часто могут иметь 2 «стороны катушки», т. Е. положительный ток может течь от вас с одной стороны катушки и к вам с другой стороны катушки. катушка. Несколько катушек могут быть соединены в «обмотку».

    В катушке полный поток, проходящий через катушку (соединяющую катушку), будет сумма магнитного потока, связывающего каждый виток катушки.Часто это количество приблизительно равно количеству витков. умноженный на поток, связывающий один виток. Однако правильнее думать о полной потокосцеплении катушка, обозначенная λ. Потоковая связь имеет узлы Вебера-витков. В этом случае мы перепишем индуцированное напряжение как:

    \ [ е = — \ frac {d \ lambda} {dt} \]

    Моторное действие

    \ [ \ vec {F} = я (\ vec {\ ell} \ times \ vec {B}) \]

    Сила возникает, когда ток течет через проводник в магнитном поле.Обратите внимание, что если текущий поток, параллельный направлению магнитного потока, сила будет равна нулю.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
