Регуляторы света диммер: Регулятор яркости осветительных ламп, что такое диммер, подключение диммеров в разрыв, технические характеритики.

Содержание

Регулятор яркости осветительных ламп, что такое диммер, подключение диммеров в разрыв, технические характеритики.

Что такое диммер? Диммер это управляемый регулятор яркости, а отсюда и назначение для управления яркостью освещения. Диммером часто называют электронный регулятор напряжения, регулятор мощности, регулятор освещения, диммер света, светорегулятор, регулятор света. По этому вопросу можно спорить и доказывать, но значение этих разных слов выражает одно назначение, «dim» с английского означает: тусклый, слабый свет..
В качестве нагрузки может использоваться любой электроприбор с активным сопротивлением электрическому току. Если вспомнить, когда мы находимся в кинотеатре, то перед началом фильма плавно гасится свет, так вот первые регуляторы света представляли собой реостат, включенный последовательно с лампами накаливания или автотрансформатор с переключаемыми обмотками. Прототипом диммеров ранее служили радиолюбительские самоделки с управляющим элементом тиристором.

Однако такие устройства создавали массу радиопомех как в радиоэфире, так и в электрической сети в пределах одного электрического контура (электросчетчика энергии). Кроме того, в цепь таких регуляторов нельзя было подключать трансформаторы и прочие приборы с реактивным характером нагрузки.
Сегодня электрический диммер это регулируемый электронный включатель освещения. Он включается в разрыв цепи напряжения питания 220 В и лампы освещения (как и обычный, классический включатель) и по своим размерам он вполне подходит для установки в штатное место (в стене) вместо обычного клавишного включателя.

Внешний вид электронного диммера с возможностью дистанционного управления «Сапфир» (производство «Ноотехника», Беларусь). Электронный автоматический включатель монтируется по аналогии с обычными выключателями (в разрыв цепи) и крепится также.

Тем не менее включатели типа диммер могут иметь другой способ крепления в стене.
На рис. 97 (со снятой крышкой корпуса диммера) хорошо видно, что такие включатели монтируются с помощью «лапок», расходящихся в разные стороны (на манер распорки) под воздействием двух винтов, завинчиваемых отверткой.

Электрическая схема диммера, представлена рисунке, рядом фото монтажа регулятора.
Электрическая схема отличается своей простотой и эффективностью. В качестве управляющего элемента применен мощный симистор, который в открытом состоянии пропускает в нагрузку обе полуволны переменного напряжения.

Конденсатор С1 сглаживают пульсации напряжения в моменты неполного открытия симистора почти до нуля, что положительно сказывается на нагрузке. Управление напряжением на симисторе осуществляется переменным резистором VR1 (типа СПО) с линейной характеристикой изменения сопротивления (индекс В).
Устройство предназначено для регулировки напряжения на нагрузке мощностью до 200 Вт. Если мощность нагрузки больше этого значения, симистор устанавливается на изолированный радиатор или применяется большей мощности. Корпус и ручка регулировки переменного резистора также должны быть изолированы. Симистор можно заменить на КУ208В-КУ208Г.
Конденсаторы С1 и типа МБМ, МБГО или аналогичные на рабочее напряжение не ниже 400 В.
Установка светорегуляторов (диммеров) помогает создать в помещении благоприятную обстановку и комфорт. Важным дополнительным немаловажным фактором светорегуляторов, то что они помогают значительно уменьшить расход электроэнергии, увеличить срок эксплуатации ламп.

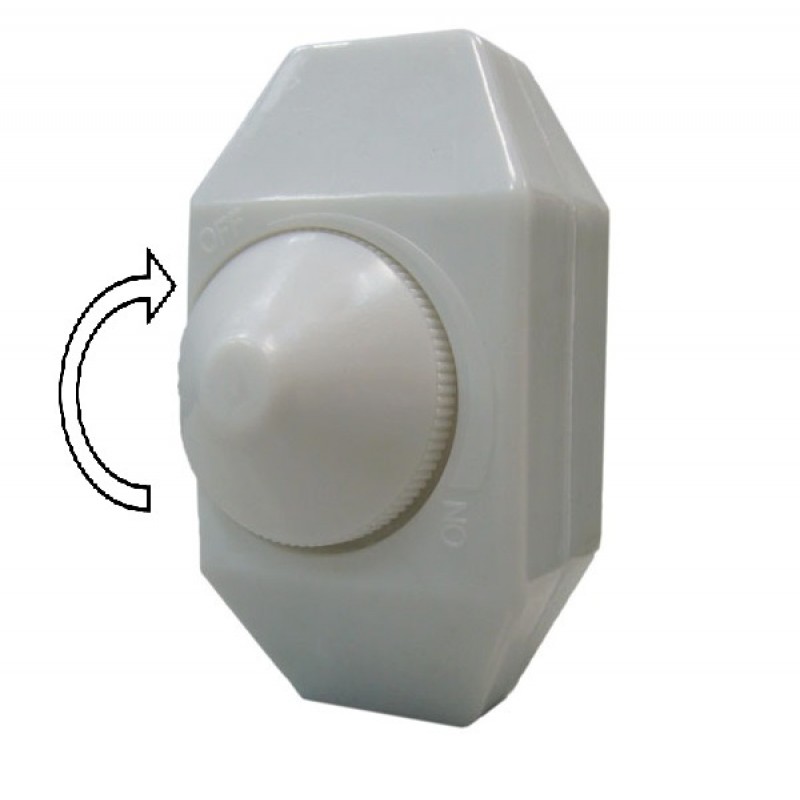

Внешний вид поворотного диммера, клавишного с плавной регулировкой.
Существует несколько типов светорегуляторов:
— для ламп накаливания на 230 В;

— для галогенных ламп на 230 В;
— для низковольтных галогенных ламп при подключении через трансформатор;
— для люминесцентных ламп.
Также их можно разделить:
— диммеры галогенных или ламп накаливания, имеющие резистивный характер нагрузок, не применяются для управления (MLV)и (ELV)
— индуктивных нагрузок — трансформаторы
— электронные для емкостных нагрузок низкого напряжения
— управление большой индуктивностью, неоновые лампы с холодным катодом
— управление балластом люминисцентных ламп (UL)
— управление яркостью светодиодного источника света (LED)
По методу работы диммеры переменного тока условно разделяются
— работа по переднему фронту
— работа по заднему фронту
Диммеры, имеющие расширенные функциональные возможности способны регулировать яркость ламп накаливания и низковольтных галогенных ламп. Сегодня существуют и универсальные светорегуляторы, которые способны работать с лампами накаливания и галогенными лампами AC 230 В и с низковольтными через понижающий трансформатор. В конструкцию прибора встроен микроконтроллер, который при подключении к светорегулятору нагрузки в течение нескольких секунд анализирует ее тип и переключается на нужный тип управления.
Универсальный светорегулятор может быть поворотным и сенсорным. В поворотном типе диммер осуществляет регулировку путем поворота ручки, в сенсорном — легким нажатием к поверхности. Сенсорные регуляторы оснащаются инфракрасными приемниками для осуществления дистанционного управления.

Диммеры включаются в разрыв.

Выбираем диммер — на что обратить внимание?

Диммер представляет собой приспособление, предназначенное для регулирования яркости светильников. Простыми словами, диммером называется регулятор освещения. Представим ситуацию, когда одна и та же комната предназначена как для работы, так и для отдыха. К примеру, занимаясь работой в гостиной, любому понадобится более яркое освещение, чем в моменты просмотра телевизора. Во втором случае потребитель предпочел бы гораздо более приглушенный свет. Для того, чтобы иметь возможность регулировать яркость одних и тех же источников света, а не устанавливать дополнительные, используют светорегулятор. Устройство, помимо удобства, позволяет своему хозяину экономить значительную долю электрической энергии, а также продлевать срок службы источников света. В этой статье мы расскажем, как выбрать диммер по мощности, конструкции и типу ламп.

Тип лампочек

Важно запомнить, что встречаются регуляторы освещения, подходящие для ряда определенных типов ламп, однако универсального диммера не существует. Выбор светорегулятора должен производиться в зависимости от вида и мощности лампочек.

Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки. При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности.

Выбрать диммер для ламп накаливания значительно проще, чем для других источников света. Также преимуществом является простота его подключения: его можно установить вместо обыкновенного выключателя. Но нужно отметить такой момент, что уменьшая яркость лампы накаливания при помощи светорегулятора, цвет ее свечения также изменится и станет более красным.

Что касается люминесцентных ламп, то выбрать регулятор освещения для них практически невозможно. Теоретически данное мероприятие возможно, но при условии создания сложной технической системы с дополнительным использованием электронного пускорегулирующего аппарата и контроллера. При этом сам диммер будет отличаться от применяемого для лампочек накаливания.

Выбрать регулятор света для энергосберегающих ламп, то есть для компактных люминесцентных (КЛЛ), несколько проще.

Если в КЛЛ уже имеется встроенный пускорегулирующий аппарат (ПРА), то данная лампочка легко диммируется при помощи обычного регулятора. При отсутствии ПРА, она будет диммироваться с таким же трудом, как и обычная люминесцентная, что весьма трудоемко и затратно.

Для галогенных ламп выбрать светорегулятор очень просто. При этом, можно использовать регулятор для лампочек накаливания, либо приобрести диммер именно для этого типа изделий. Следует обратить внимание на напряжение, от которого работает галогенка. Если речь идет о напряжении 12В, то необходимо применение понижающего трансформатора.

Выбор диммера для устройств, основанных на применении светодиодов более затруднителен. Для

светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления.


При выборе диммера для LED-ламп 12 В стоит не забывать о применении понижающего трансформатора напряжения, а также об использовании специального контроллера. Чтобы выбрать регулятор освещения для светодиодных модулей, лент и линеек, нужно обратить также внимание на напряжение, от которого эти устройства работают. Обычно это 12В, а как уже было сказано выше, для их работы требуется установка дополнительных приспособлений, среди которых контроллер и специальная интеллектуальная панель управления.

Чтобы вам было легче определиться с выбором, рекомендуем изучить следующий алгоритм в таблице:


Мощность

Также важно правильно выбрать диммер по мощности. Для того, чтобы осуществить выбор подходящего диммера, необходимо определиться с его расчетной мощностью. Для этого подсчитывается общая потребляемая мощность подсоединенных ламп. Если неправильно выбрать параметры регулятора освещения, то он может, как не заработать, так и наоборот, сразу выйти из строя.

Важный момент — при выборе мощности диммера обязательно учитывайте запас, минимум 20%, но лучше 50%. Например, если суммарная мощность лампочек в светильнике составляет 100 Вт, регулятор должен быть рассчитан на 150 Вт.

Вариант исполнения

Ну и последнее, о чем хотелось бы рассказать — как выбрать модель светорегулятора. На сегодняшний день существуют не только классические поворотные диммеры, но и клавишные, поворотно-нажимные и даже сенсорные. Помимо этого регуляторы освещения могут быть модульные (для установки в распределительном щитке), моноблочные (стандартный) или же для установки в в монтажную коробку скрытым способом. Вкратце рассмотрим особенности каждого варианта исполнения.


Поворотно-нажимной регулятор света способен запоминать настройки (выставленный уровень освещения), т.к. включение и выключение осуществляется за счет нажатия на поворотную ручку, за счет которой и настраивается нужная яркость ламп.

Клавишные модели работают немного иначе — регулировка света осуществляется путем удержания самой клавиши определенное время (как правило, 3 секунды). Не менее удобный вариант для управления светом.

Ну и современные сенсорные модели регулируют яркость лампочек за счет прикосновения пальцем к сенсору. Очень удобно, однако за сенсорный светорегулятор придется заплатить значительно больше, поэтому решать вам, выбрать такой вариант или лучше отдать предпочтение классической модели.

Если говорить о способе установки, модульные диммеры применяются для управления лампами накаливания или же галогенными источниками света при условии использования понижающих трансформаторов. Такую модель можно выбрать для включения света на лестницах и в длинных коридорах. Аналогичная область применения и у светорегуляторов, устанавливаемых в монтажную коробку. Все же классический вариант исполнения наиболее удобный, его мы и рекомендуем выбрать для управления светом в комнатах.

Источник: сайт Сам электрик.

Регулируемый выключатель света «диммер»: устройство, подключение

Наука не стоит на месте, а вместе с ней развивается и техника. Одним из последних практически полезных изобретений являются регулируемые выключатели света, так называемые диммеры. Диммер – это такое устройство, с помощью которого яркость источника света можно регулировать, уменьшать днем и увеличивать в темное время суток. С изменением яркости света меняется и количество потребляемой им энергии. Это устройство можно подключить к любому выключателю света, сделав его регулируемым. Чтобы понять, как подключить вместо выключателя диммер, нужно осмыслить несложный последовательный алгоритм действий.

Зачем нужны светорегуляторы?

Благодаря регулировке интенсивности света, электроэнергия расходуется более экономично. Диммеры позволяют включать световой прибор на самой маленькой возможной яркости, что дает возможность не только сберечь электричество, но и отдохнуть вашим глазам от яркого света. Это устройство заставляет лампы служить дольше, так как снижается количество подающегося на нее напряжения, которое при включении нарастает плавно, а не скачет до 220В. Регуляторы яркости защищают от перегрева, перегрузок и коротких замыканий, так как они обладают функцией блокировки тока при избыточной нагрузке и могут в таком случае размыкать электрическую цепь.

Виды регуляторов яркости света

Регулятор Особенности
Реостатный (поворотный) Используются для настройки мощности активной нагрузки: ламп накаливания, галогенных ламп и т.д. Яркость регулируется посредством изменения положения ручки регулятора.
Сенсорный Предназначен для световых приборов с небольшой нагрузкой. Включается и выключается прикосновением. Яркость регулируется задерживанием руки на панели сенсора.

Установить регулятор света может каждый сам, так как ничего сложного здесь нет. Главное, соблюдать порядок действий и не пренебрегать техникой безопасности. Для того чтобы уберечь себя от огромных счетов коммунальных служб, нужно всего лишь сбавлять ненужную яркость света, когда она совсем не к месту. Диммеры являются одним из самых практически полезных устройств современного быта.

Схемы подключения регулятора света

Схема подключения регулирующего устройства проста. Диммер должен включаться в разрыв цепи питания нагрузки для регулировки напряжения, которое подается на лампы. Таких схем несколько.

  1. Регулировка с одного места. Типичная схема подключения. Подходит для подключения сенсорного или реостатного светорегулятора.
  2. Регулировка с двух мест. Подойдет для спальни. Одно устройство устанавливается у кровати, второе подключается у входа. С таким способом установки будет удобно менять яркость, не вставая с кровати.
  3. Регулировка с одного места, управление с двух. Самая оптимальная и универсальная схема, подойдет для любой ситуации. Выключатель устанавливается на входе, а точки управления в двух разных участках помещения.
  4. Регулировка с одного места, управление с трех. Схема хороша для больших или длинных помещений, где удобнее свет выключать последовательно, в нескольких местах. Здесь применяются проходные регуляторы света. Принцип действия проходных регуляторов в том, что они позволяют на входе в помещение включить свет, а на противоположной стороне или другом участке комнаты выключить его.

Подключение диммера к выключателю

Чтобы понять, как заменить одно-двухклавишный выключатель на диммер, нужно знать толк в установке обычных выключателей. Первым делом нужно отключить электричество на этой линии и убедиться, что ток не поступает на клеммы выключателя. При замене важно соблюдать технику безопасности.

Снимаем существующий выключатель

  • Сначала снимите крышку выключателя, так как она закрывает крепежные элементы. Аккуратно освободите выключатель от двухклавишной или одноклавишной крышки, учитывая специфику крепления.
  • Отверткой нужно  ослабить винты крепления выключателя.
  • Теперь постарайтесь вынуть конструкцию из стены, не повреждая изоляцию проводов. Места с поврежденной изоляцией восстановите с помощью изоляционной ленты.
  • Затем нужно отсоединить кабель от клемм.

Устанавливаем регулятор яркости света.

  • Освободите диммер от пленки и упаковки и соедините проводку с клеммами устройства.
  • Проверьте соединение на прочность, слегка поддернув провода. Выступающий за клемму кабель не должен быть оголен более чем на 3 мм. Если это условие не выполняется, то обрежьте ненужный остаток оголенного кабеля или изолируйте его.
  • Теперь попробуйте вставить диммер на место выключателя, не повреждая изоляцию. Прижмите его к стене и закрутите винты, на которых он будет крепиться. Все комплектующие элементы прикрепите к светорегулятору.
  • Подайте напряжение и проверьте работу прибора, попробуйте регулировать свет.
  • Если вы все сделали правильно, то сможете регулировать свет в любое время суток и устанавливать необходимый уровень освещенности.

Подключение выключателя с регулятором яркости

Диммер можно установить на любой выключатель. Но есть и выключатели со встроенным диммером, готовые конструкции. Они устанавливаются аналогично обычным выключателям.

  • В специально подготовленное отверстие в стене вставьте выключатель без верхней крышки, предварительно подсоединив его к проводке, и затяните болты.
  • Затем наденьте на выключатель пластиковую панель, зафиксируйте ее и приделайте таким же способом регулятор или регулирующий винт к той части выключателя, на которой он должен крепиться.

Виды диммеров для светодиодных ламп на 220В, подключение

В последнее время растет спрос именно на диммеры для светодиодных ламп. Причина этому весьма очевидна: они значительно расширяют функционал любых светодиодных источников света на 220В. Вы получаете возможность регулировать интенсивность света, порядок зажигания и даже цвет светодиодов на расстоянии или по определенной программе. Он монтируется вместо обычного выключателя и обладает рядом преимуществ:

  • экономит электричество;
  • позволяет добиться комфортного освещения в любое время дня и ночи;
  • отлично вписывается в дизайн дома;
  • подчеркивает дизайн интерьера, позволяет регулированием освещения выделить выгодное пространство дома;

Содержание

  • 1. Виды диммеров
  • 2. Совместимость диммеров и лампочек
  • 3. Подключение диммера своими руками
  • 4. Итоги

Виды диммеров

Разделяются по принципу их управления.

Механическое управление. Это самый простой по устройству светорегулятор . Регулировка яркости происходит с помощью колеса или кнопок.



Сенсорное управление. Выглядит более престижно, а управление происходит за счет прикосновения к сенсорному экрану. Как правило, более дорогой.

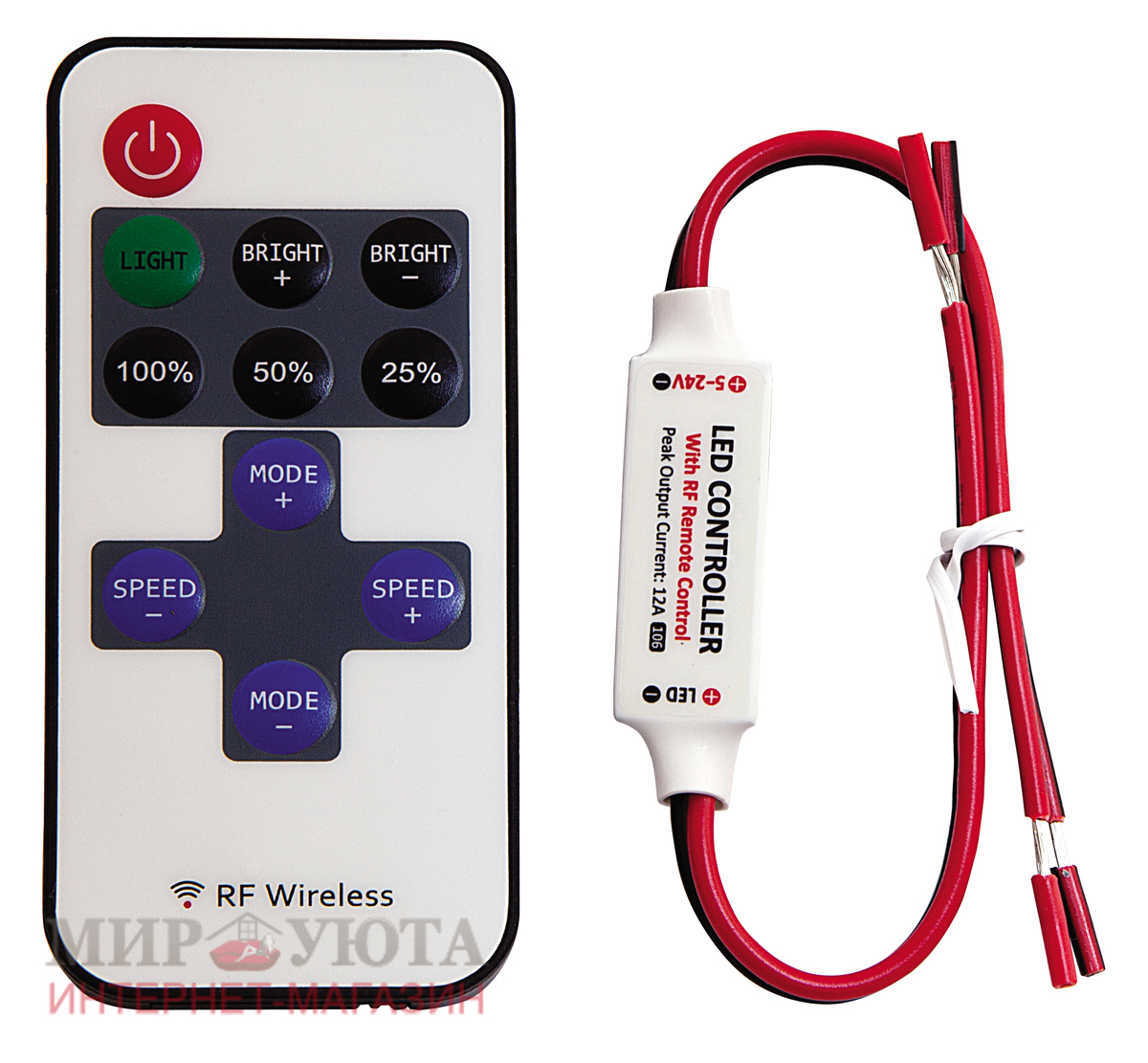

С пультом дистанционного управления. Управляется с помощью пульта ДУ. Пульт работает по радиоканалу или по инфракрасному каналу. Радиоканал позволяет управлять освещение дома с любой точки, даже с улицы. Инфракрасный канал требует наведения пульта на диммер, принцип работы такой же, как у телевизора.



Управление через Wifi . Система широко используется в технологии построения «умных домов», где освещение дома управляется с телефона или планшета. Невероятно удобно, когда Вы можете с любой точки дома выключить или включить свет и даже управлять электроприборами. Такие системы так же комплектуются обычным сенсорным пультом.

Совместимость диммеров и лампочек

Не все светодиодные лампочки на 220В предназначены для регулировки яркости света, поэтому регулятор к ним требуется подбирать соответствующим образом. Использование нерегулируемой со светорегулятором может привести к отказу или к их нестабильной работе. Необходимо заранее знать, будет ли необходимость в регулировке яркости освещения, и покупать соответствующие светодиодные лампы для дома.

При покупке светодиодного светильники или диодного источника света проконсультируйтесь у продавца насчет её совместимости со светорегулятором.

Основные отличия использования светодиодного диммера от обычного:

  1. Обязательным условием работы светодиодного является наличие диммируемого драйвера;
  2. Мощность светодиодов в 10 раз меньше мощности обычных накаливания, поэтому  стоит подбирать менее мощные, способные работать с нагрузкой от 1 Вт;
  3. Для правильного подбора мощности регулятора света для светодиодных источников Вам необходимо будет проконсультироваться у продавца или специалиста.

Какую же модель выбрать?
Все зависит от вкуса, дизайна квартиры, интерьера и кошелька покупающего. Если Вы не хотите лишних затрат, но освещение Вам контролировать нужно, то выбирайте механический. Для любителей удобства подойдет с пультом дистанционного управления. Для тех, кто никогда не расстается с смартфоном, лучшим выбором будет управление через Wi-fi.

Какой бы диммер Вы не выбрали, советуем выбирать устройства от проверенных производителей. Именитые китайские производители сертифицируют свою продукцию, но отличаются от европейских  брендов более доступной ценой

Подключение диммера своими руками

Приобретайте регулятор яркости в соответствии с Вашими лампами. Перед установкой выключите электричество в доме. Зачистите провода, найдите индикатором фазу. Фазовый провод подключите в клемму с буквой L, второй провод в клемму с обозначением N. Далее провода зажимаются и проводится регулировка болтов, одевается рамка.

Проще говоря, он подключается  последовательно в фазный провод.

Итоги

Диммеры экономят электричество, регулируют яркость освещения, идеально вписываются в интерьер, просты в монтаже и стоят весьма недорого. Такие устройства позволяют каждому человеку превратить свою квартиру в высокотехнологичный «умный дом».

..

Мощный диммер 3,5 кВт. Локальный обогрев для поросят. Температурный контроллер.

ВНИМАНИЕ все приборы греются, но не настолько чтобы паниковать!

ОБЩИЕ СВЕДЕНИЯ
  • Для регулировки и увеличения срока службы свечения ламп накаливания с плавным пуском, светодиодных прожекторов большой мощности или нагревательных элементов.
  • Регулируется с шагом 5%.
  • Отсутствие электромагнитного воздействия на другие приборы.
  • Защита от перегрузки и короткого замыкания при пуске!
  • Простой способ установки прибора между источником и потребителем электроэнергии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Номинальное напряжение сети: от 170 до 270 В.
 2. Номинальная частота: 50 Гц.
 3. Максимальная нагрузка: 3500 Вт для ламп накаливания, 1200 Вт для светодиодных ламп.
 4. Мощность, потребляемая от сети: 0.2 Вт.
 5. Габаритные размеры: 140 х 95 х 65 мм.
 6. Степень защиты: IP 55.
 7. Климатическое исполнение: УХЛ ― 1.
 8. Масса прибора: 0.355 кг., в упаковке: 0.4 кг.
 9. Условия эксплуатации:
― температура окружающей среды от -30 до +40 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

   Реле выпускается в герметичном корпусе с присоединением проводов питания и активной или резистивной нагрузки.
   На крышке прибора установлен индикатор и кнопки управления регулировки выходного напряжения.2 режима работы — регулятор для ламп и регулятор для ТЭН.
   Стандартно — регулятор для ТЭН. На дисплее отображается требуемая мощность.
   Для увеличения мощности нажмите правую кнопку, помеченную как «+». После «90» на дисплее будет высвечено «On» (максимальная мощность). Для уменьшения мощности нажмите левую кнопку, помеченную как » — «. Для мгновенного сброса мощности в «0» нажмите одновременно две кнопки. Чтобы вернуть предыдущее значение снова нажмите две кнопки.
    Для переключения в регулятор для ламп и обратно, нажмите две кнопки и удерживайте в течение 3-х секунд, пока не загорится «РЕ» на дисплее. Загорится точка в правом нижнем углу дисплея, которая говорит о том, что включен режим регулятора для ламп. Управление кнопками аналогично регулятору ТЭН.

Помимо режима работы, в приборе есть следующие настройки:

  • Отключение плавного пуска (плавный пуск необходим для снижения пусковых токов и повышения срока службы ТЭНов, рекомендуется не отключать без особой необходимости).
    Настройка: удержание двух кнопок 4 секунды, до появления «ПП» на дисплее.
  • Предельный ток, превышение которого вызовет ошибку и отключение нагрузки.
    Настройка: удержание двух кнопок 5 секунд, до появления «ПГ» на дисплее. Диапазон изменения от 3 до 16 ампер. Выход — щелчок по двум кнопкам.
  • Время перегрузки, позволяющее прибору работать при превышении предельного тока некоторое время.
    Настройка: удержание двух кнопок 6 секунд, до появления «ВП» на дисплее. Диапазон изменения от 0 до 99 секунд. Выход — щелчок по двум кнопкам.

Индикация и обозначения:

  • Мигает «НЗ» — произошло короткое замыкание. Устраните причину и нажмите 2 кнопки одновременно. Мощность сбросится на «0».
  • Мигает «ПГ» — произошла перегрузка. Устраните причину и нажмите 2 кнопки одновременно. Мощность сбросится на «0».
  • Мигает «СС» — зафиксировано протекания тока при выключенном приборе. Такое возможно при сгоревшем симисторе. Отключите прибор и замените симистор.
  • При включении мигает точка посередине — плавный пуск. Мощность поднимается плавно.
  • Горит правая точка — режим фазового регулятора. Не горит — режим регулировки ТЭНов.

    ПОДКЛЮЧЕНИЕ ПРИБОРА

― Снять пластиковую крышку прибора.
― Прикрутить прибор на плоскость.
― Диаметр подключаемых проводов должен быть не больше размера гермоввода.
― Зачистить провода и подключить согласно схеме..
― При подключении проводов сечением более 2,5 мм² использовать наконечники.
― Закрыть пластиковую крышку.

ПРИНЦИП РАБОТЫ

Регулятор для ламп. Если выставлена мощность 50%, то от каждого полупериода питающей сети отсекается половина. При 25% пропускается только 1/4 полуволны.

Регулятор для ТЭН. На дисплее отображается процент подаваемых полуволн питающего напряжения на нагрузку. Так, если на дисплее «50», то из двух полупериодов подается 1. «25» — из четырех подается 1. После «90» на дисплее будет высвечено «On» и сработает  шунтирующий контактор (байпас-контактор).

КОМПЛЕКТ ПОСТАВКИ

1. Блок ― 1 шт.
2. Гермоввод ― 2 шт.
3. Паспорт ― 1 шт.
4. Упаковка ― 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

   Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
   Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
   Кабели и провода должны быть надежно заземлены и защищены от попадания воды.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
— При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

Радиоуправляемые регуляторы света, диммеры. ✅ Все для умного дома. Компания «Ливоло Украина»

Создание ваших световых сценариев

Возможность включения сразу нескольких источников освещения и запоминания часто используемых программ называют функцией создания световых сцен. Выделение отдельных элементов интерьера или освещение фасада здания по заданному сценарию не только удобная, но и очень эффектная программа системы интеллектуального освещения. Уходя из дома, вы можете выключать весь свет в доме одним касанием.

Составляющим элементом домашней системы дистанционного управления освещением являются радиоуправляемые диммеры. Диммер – регулятор интенсивности освещения и переключатель мощности. С помощью диммера можно включать и выключать свет в помещениях и медленно управлять его яркостью. Это создает комфортную обстановку в помещениях, дает возможность отдохнуть глазам от яркого света, экономит электроэнергию, значительно продлевает срок службы осветительных приборов. При плавном регулировании глаза успевают приспособиться к изменению яркости и не испытывают дополнительных нагрузок.

Дистанционное использование радиоуправляемых диммеров удобно, когда выключатели расположены в труднодоступных местах, людям с ограниченными возможностями Сенсорный диммер работает с лампами накаливания, дневного света, галогенными лампами всех типов светодиодными лампами и лентами.

Диммеры Livolo

Радиоуправляемый диммер Livolo используется для медленного регулирования яркости свечения ламп в интервале 1-100%. Высокотехнологичные датчики в корпусе управления регулируют яркость дистанционно или прикосновением к сенсорной панели.


Сделанная из высокопрочного оптического стекла OptiWhite, с внутренней окраской, панель стойкая к изнашиванию и проста в уходе. При выключении диммера подсветка сенсорной зоны становится голубой. В темном помещении выключатель можно легко найти. При включении диммера подсветка меняет цвет на красный.

Установку сенсорного диммера выполняют без дополнительных работ. Используют существующую электрическую схему. Диммер устанавливают в коробку для скрытого монтажа. Такие коробки продаются в магазинах электротоваров. Дополнительная безопасность: при нестандартной ситуации в сети диммер автоматически выключается. Прочные резьбовые зажимы для кабелей обеспечивают постоянный контакт и продолжительное время эксплуатации устройства. Цветовая гамма диммеров разнообразная.


Дизайн интерьера проявляется в мелочах. Привлекательный, совершенный дизайн сенсорного диммера органично вписывается в классический или современный интерьер. Устройство дистанционного управления Livolo регулирует освещение на расстоянии до 100 метров и 30 метров при наличии преград для радиоволн.

Игра светом

Радиоуправляемый диммер на 3 зоны позволяет управлять различными участками освещенности параллельно. С помощью диммера можно создавать индивидуальные световые сценарии в доме в зависимости от настроения, времени суток, вида деятельности. Акцентирование внимания на отдельных элементах интерьера или подсветка зданий снаружи по выбранному сценарию – удобная и эффективная программа системы интеллектуального освещения. При создании светового сценария учитывают цветовую гамму интерьера, объединение световых приборов в функциональные группы, расстановку мебели, особенности естественного освещения комнат.

Регулирование освещения по своему усмотрению снижает потребление электроэнергии. Уходя из дома, можно выключать все освещение одним касанием. Диммер удерживает в программе последний уровень яркости после снятия питания. Последующее включение происходит с сохранившимся уровнем яркости

Как отремонтировать диммер в домашних условиях?

Светорегулятор, называемый также диммером очень часто выходит из строя, особенно если в доме не установлена защита от перенапряжения в сети. Дело в том, что данные устройства очень чувствительны к перепадам напряжения и при повышенной нагрузке могут моментально сломаться. Далее мы рассмотрим основные причины, почему не работает диммер и способы ремонта неисправностей своими руками.

Блок: 1/3 | Кол-во символов: 390
Источник: https://samelectrik.ru/kak-otremontirovat-dimmer-v-domashnix-usloviyax.html

Обзор вероятных причин

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Что делать, чтобы устройство могло регулировать яркость света

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Блок: 2/3 | Кол-во символов: 1619
Источник: https://samelectrik.ru/kak-otremontirovat-dimmer-v-domashnix-usloviyax.html

Принцип работы и подключение диммера

Принцип работы устройства основан на «отсечке фазы» питающего напряжения. Проще говоря, на лампу подается не полная синусоида напряжения сети, а только усеченная ее часть. В этом случае увеличивается глубина пульсации ламп накаливания. Глаза не воспринимают такую пульсацию, так как нить накала имеет инерционность.

Внешний вид диммера без декоративной крышки

Но в случае минимальной яркости ламп установленной регулятором, иногда можно увидеть мерцание лампы. Регулирующим элементом устройства в основном являются симисторы (встречно включенные тиристоры) регулирующие уровень переменного напряжения на лампах.

Диммеры могут иметь регулятор на потенциометре или быть с сенсорной, кнопочной регулировкой. Некоторые электрики утверждают, что такие регуляторы яркости ламп дают хорошую экономию электроэнергии до 15%. Давайте разберемся с таким утверждением.

Да, действительно при минимальном уровне яркости напряжение уменьшается по амплитуде, ток остается постоянным (сопротивление нити накала не сильно изменяется при уменьшении нагревании накала), и следовательно мощность потребления лампы уменьшается на 15%.

Диммер подключается последовательно с лампами

Однако не нужно забывать, что диммер включен в электрическую цепь последовательно с лампами накаливания (делитель напряжения) и на нем имеется падение напряжения 15%, то есть на лампы подается напряжение меньше 200 В. Даже при полностью выведенном потенциометре, яркость свечения ламп будет меньше, чем при 220 В сети без регулятора. В этом случае вы увеличиваете мощность ламп на эти же 15%.

Ведь не все время вы используете небольшую яркость, когда-то включаете полную яркость ламп. Вывод один никакой экономии при использовании этих устройств в электроэнергии нет, их приобретают только для удобства пользования освещением. Диммеры выбирают с запасом мощности на 30%, чтобы он не работал на пределе своей мощности и не перегревался.

Блок: 2/22 | Кол-во символов: 1934
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Как починить поломку

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке. Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!

Также читают:

Блок: 3/3 | Кол-во символов: 2236
Источник: https://samelectrik.ru/kak-otremontirovat-dimmer-v-domashnix-usloviyax.html

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Блок: 3/6 | Кол-во символов: 752
Источник: https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/

Схема выключателя с диммером

Такое сочетание устройств достаточно удобно для управления освещением в спальне, детской комнате. Выключатели устанавливаются последовательно, перед регулятором освещения.

Если выключатель поставить у дверей, а регулятор у изголовья кровати, то при входе в спальню можно включить свет, а лежа в кровати установить необходимую яркость освещения.

Блок: 4/22 | Кол-во символов: 374
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

Монтаж кабеля от эл.щитка до распредкоробки.

Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

  • Lсвет — фаза уходящая на светильник
  • L1 и L2 — связь с проходным выключателем

Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.

Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

  • фаза пришла в распредкоробку
  • ушла с нее на проходной выключатель+вернулась обратно
  • ушла на проходной димммер
  • вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Блок: 4/6 | Кол-во символов: 3538
Источник: https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

3

Блок: 5/6 | Кол-во символов: 562
Источник: https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/

Преимущества световых диммеров в доме

Устройства регулирования света имеют множество преимуществ над своими однополюсными аналогами.

  • Экологичность: уменьшает ваш ежемесячный счет за электричество на 4-9%;
  • позволяет создать атмосферу в комнате, которая подойдет под все, что происходит в данный момент, например, дети играют или вы смотрите фильм;
  • лампочки используются с диммерами дольше: свет потускнел, что позволит, по крайней мере, 25% сэкономить;
  • флуоресцентные лампы, которые подключены к данному устройству, придадут мягкости и прохладности цветовой гамме.

Советы по покупке нужного затемнения: убедитесь, что вы приобретаете устройство, которое рассчитано на общую мощность светильника. Например, свет над кухонным столом с 10 лампочками по 100 Вт — это слишком много на стандартный 600 Вт-ный диммер.

Роторные модели такого устройства выглядят как стандартные переключатели, которые скользят вверх или вниз, чтобы управлять светом.

Они имеют собственную кнопку включения и выключения, так, что вы можете включить свет на необходимом вам уровне.

Диммеры для потолочных вентиляторов

Если вы будете подключать диммер для управления потолочным вентилятором, не устанавливайте стандартный, потому что перегорит вентилятор и существенно сократиться срок его жизни. Вот несколько типичных видов регулируемых выключателей, которые могут устанавливаться с потолочными вентиляторами:

  • с полностью переменной скоростью вращения вентилятора — используется для управления весло вентиляторами или дымососами;
  • тихий 3-х скоростной плюс — отсутствие шума мотора вентилятора;
  • тихий 7-ми скоростной плюс — отсутствие гула мотора вентилятора;
  • управление четырьмя потолочными вентиляторами с одним модулем для каждого.

Блок: 6/22 | Кол-во символов: 1713
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице.

С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Источники — https://cable.ru, Кабель.РФ

Блок: 6/6 | Кол-во символов: 1693
Источник: https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/

Принцип работы диммера

Современный диммер представляет собой многофункциональный выключатель, оснащенный микросхемами (микроконтроллерами), функциональное предназначение которых:

  • изменение интенсивности свечения;
  • постепенное включение и выключение осветительных устройств;
  • создание эффекта присутствия в доме — чрезвычайно нужная функция при продолжительном отъезде, позволяющая включать заданный световой сценарий имитации пребывания в доме;
  • автоотключение от электросети;
  • поддержка сценариев затемнения и мигания спустя заданный временной интервал;
  • возможность дистанционного, электронного управления, а также акустического и т. д.

Диммер с дистанционным управлением — одно из самых удобных решений

Диммеры могут монтироваться и группой, и по одиночке, управляя режимами работы как группы источников света, так и отдельными светильниками соответственно. При необходимости создания освещения какой-либо функциональной зоны жилища при помощи нескольких светильников, их подключение можно осуществить к единому регулятору, посредством которого осуществляется корректировка яркости свечения при помощи, например, пульта управления. статью: → « ».

За основу устройства диммерных светорегуляторов заложен принцип реостата: при изменении сопротивления цепи возможно изменение величины тока либо напряжения, то есть, чем показатель напряжения больший, тем меньшее напряжение электрического тока. В конструкции диммера имеется набор резисторов, при помощи которых осуществляется корректировка свечения. Наличие светорегуляторов позволяет установить наиболее подходящий уровень освещения, принимая во внимание тот факт, что для разного времени суток пожелания к уровню освещенности могут существенно различаться. При помощи диммерных светорегуляторов возможна реализация любых дизайнерских решений, но и достижение ощутимого снижения затрат на электроэнергию.

Совет №1. Работая в мягком либо слегка приглушенном режиме, и LED-светильники, и лампы накаливания могут функционировать до 10 раз больший срок.

Блок: 8/22 | Кол-во символов: 2000
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Схемы подключения диммера

Последовательное подключение по простой схеме

Схема последовательного подключения достаточно проста. В ее основе лежат следующие положения: следует поставить пару диммеров в различные точки, посредством которых будет производиться регулировка одного источника освещения. Подключение следует производить таким образом, чтобы на каждый диммер от распределительной коробки приходило по три проводника. Устройства соединяются между собой посредством первого и второго контакта перемычкой. Третий же контакт от первого регулятора идет на фазу, другой светорегулятор подключается к лампе. Последовательное соединение удобно применять в больших комнатах либо длинном коридоре.

Последовательное подключение диммеров идеально подходит для больших комнат и длинных коридоров

При параллельном подключении пара диммеров полностью зависимы друг от друга и выполняют функцию, скорее, выключателей, чем переключателей. Недостатком такой схемы можно назвать то, что каждый из проходных светорегуляторов контролирует только свой участок полупериода. Это значит, что если один диммер установлен на 100%, то при помощи второго невозможна регулировка уровня освещенности. статью: → « ».

При параллельном подключении каждый светорегулятор «отвечает» за свой участок полупериода

Подключение с простым выключателем

Такая схема хорошо зарекомендовала себя для применения в небольших комнатах, например, в спальне. Один проходной коммутатор монтируется возле кровати, а второй размещается у входа в помещение, что позволяет регулировать яркость освещения не вставая с кровати. Монтаж диммерных светорегуляторов по такой схеме подключения осуществляется точно так же, как и устройство обыкновенного подключения.

Схема с выключателем наиболее удобна для спален или небольших комнат

Блок: 9/22 | Кол-во символов: 1789
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Популярные марки проходных диммеров

Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

  • возможностью управления через Wi-fi;
  • наличием сенсорного управления;
  • применением для определенных типов осветительных устройств;
  • наличием пульта управления.

В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

Марка Страна Особенности Ориентировочная стоимость, руб
Schneider Electric Франция простота в установке и безопасность в процессе эксплуатации 900-10200
Aгат Россия низкая стоимость и соответствие европейским стандартам 400-1100
Makel Турция высокое качество и надежность 800-1500
Lezard Турция применение для осветительных приборов любой конфигурации 200-1100
Triac Китай наличие и ПДУ, и сенсорного управления 2400-5300

Совет №2. При выборе диммера основной показатель, на который следует обратить внимание — это его мощность. Необходимо, чтобы значение мощности устройства хотя бы немного превышала суммарную мощность источников освещения помещения. Иначе возможны самые страшные последствия: перегрев устройства и электрической проводки, выход прибора из строя и даже возгорание.

Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполнения

Блок: 10/22 | Кол-во символов: 1561
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Как правильно выбрать диммер

Подходящая модель диммера выбирается на основании трех параметров:

  • по типу лампочек;
  • по мощности;
  • по виду исполнения.

Для ламп накаливания выбрать диммер намного проще, чем для источников света другого типа: его можно установить вместо выключателя. Стоит отметить, что при уменьшении яркости таких ламп цвет светового потока становится более красным. статью: → « ».

Для люминесцентных ламп выбрать световой регулятор практически невозможно по причине необходимости создания усложненной технической системы, требующей дополнительного включения контроллера и пускорегулирующего аппарата (ПРА). Сам диммер при этом будет отличаться от применяющегося для ламп накаливания.

Для энергосберегающих лампочек диммер подбирается без особых проблем, если в самой лампе имеется ПРА. При его отсутствии возникают те же сложности, что и для ламп люминесцентных. Для галогенных ламп может использоваться диммер, подходящий и для ламп накаливания, либо специально предназначенный именно для этого типа световой продукции.

Регуляторы света для светодиодных лент не оставляют ограничений при создании любого светового оформления комнаты

Что касается ламп светодиодных, то здесь не все так просто. Для ламп на 220 В может применяться диммер такой же, как и для ламп накаливания при условии наличия на упаковке маркировки о диммируемости лампы. Для светодиодов на 12 В необходимо использование понижающего трансформатора. При выборе регулятора света также следует определиться и с его расчетной мощностью, устанавливающейся путем сложения суммарной мощности всех работающих через него ламп с желательным запасом от 20 до 50%.

По виду исполнения диммеры выпускаются следующих основных типов:

  • поворотные;
  • поворотно-нажимные;
  • сенсорные;
  • клавишные.

Также светорегуляторы могут быть модульными (устанавливающимися в распределительном щитке), моноблочными (стандартными) и предназначенными для установки в той же монтажной коробке.

Сенсорный диммер — сочетание элегантного внешнего вида и инновационных технологий в одном устройстве

Блок: 11/22 | Кол-во символов: 2043
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Монтаж и подключение диммера

Как и обычный выключатель, диммер имеет два зажима и устанавливается в ту же монтажную коробку с использованием тех же проводов. Установку диммера следует выполнять с обязательным соблюдением правил безопасности при проведении электромонтажных работ. Рассмотрим порядок подключения диммера на примере регулятора света для светодиодных ламп 220 В.

Алгоритм действий следующий:

  • при помощи индикаторной отвертки определяется фаза;
  • домашняя электросеть обесточивается;
  • соблюдая инструкцию производителя, провод с фазой подключается к разъему диммера, обозначенному литерой «L», второй провод подключается к выводу «N»;
  • провода для обеспечения надежного соединения следует хорошо зажать;
  • после сборки проводов посредством регулировочных болтов корректируется положение корпуса устройства в коробке;
  • устанавливается декоративная планка;
  • подключается питание.

Если светорегулятор работает, значит, подключение произведено правильно.

Блок: 12/22 | Кол-во символов: 954
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Часто задаваемые вопросы

Вопрос №1. Сколько энергосберегающих лампочек одновременно можно подключить к диммеру?

Диммеры не следует перегружать излишним количеством энргосберегающих ламп, в противном случае дополнительные затраты не заставят себя долго ждать. Устанавливая такие лампы, сокращается их эксплуатационный срок примерно до 150 часов, да и сам регулятор света прослужит немногим дольше.

Вопрос №2. На какую минимальную нагрузку рассчитаны диммеры?

Минимальная нагрузка, приходящаяся на диммер, как правило, составляет 40 Вт. Ее понижение, например, в связи с выходом из строя лампочки может привести к появлению мерцанию нагрузки частотой до 50 Гц. При более значительном снижении запускается система защиты светорегулятора, а при достижении критического значения происходит поломка диммера.

Вопрос №3. Каковы должны быть температурные условия для нормального функционирования регулятора света?

Диммеры достаточно критично воспринимают изменение прописанного производителем температурного режима в помещении. При повышении температуры до 25°С необходимо уделить повышенное внимание функционированию прибора, так как при перегреве диммер может выйти из строя.

Вопрос №4. Для каких типов нагрузки рассчитан светорегулятор?

Диммер следует использовать только для того типа нагрузки, на который он рассчитан производителем. Для предотвращения поломки устройства одновременное подключение нагрузки индуктивного и емкостного типа запрещено.

Блок: 13/22 | Кол-во символов: 1447
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Типичные ошибки при подключении

Одной из наиболее распространенных ошибок является установка светорегулятора в точке помещения с наиболее высокой температурой. Как пример, недалеко от газовой плиты на кухне. Следует помнить, что диммеры довольно чувствительны к перегреванию, а предельно допустимое значение температуры независимо от модели устройства составляет 27-30°С.

Еще одной часто встречающейся ошибкой является слишком малая нагрузка, приходящаяся на устройство. Минимальное значение для большинства современных распространенных в нашей стране приборов составляет 40 Вт. При меньших нагрузках диммер, равно как и источник света, долго прослужить не смогут. Потому перед установкой стоит задуматься, обеспечиться ли минимально допустимая мощность, приходящаяся на устройство, и есть ли смысл в его установке вообще.

Серьезной ошибкой, после совершения которой можно сразу же покупать новый диммер, является подключение его подключение в разрыв нейтрали. Нельзя забывать о том, что светорегулятор должен устанавливаться только в разрыв фазы, и только в нее! Для определения фазы необходимо воспользоваться отверткой-индикатором.

Ошибкой можно назвать и не установку заземления при монтаже светорегулятора сенсорного типа. Но самая опасная ошибка при демонтаже старого выключателя и установке диммера является выполнение работ при не отключенной подаче электричества в домашнюю сеть. Напряжение обязательно нужно отключить и проверить его отсутствие.

На сегодняшний день многие устанавливают в своем доме или квартире диммер. Это устройство достаточно популярное и поэтому вам необходимо изучить, как выполнить подключение диммера. Если вы решите самостоятельно подключить диммер к люстре, тогда сможете сэкономить свои средства. При выполнении его подключения необходимо правильно выполнить все соединения. В ином случае устройство просто не будет работать.

В этой статье мы с вами рассмотрим полезные советы по монтажу. Здесь вы узнаете как подключить диммер своими руками.

Блок: 14/22 | Кол-во символов: 1982
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Принцип работы диммера

Перед тем как выполнить установку этого устройства вам необходимо узнать, как оно работает. Принцип работы светорегулятора достаточно прост. Это устройство предварительно регулирует подачу напряжения на источник света в вашей комнате. Если подробнее разобраться в этом вопросе, тогда диммер способен менять подачу напряжения к лампочке от 0 до 100%.

Чем меньшей будет подача напряжения, тем меньше будет яркость света в помещении. Это изделие также может иметь различные вариации своего вида. Светорегуляторы можно разделить по следующим особенностям:

  1. По управлению. Управлять устройством можно с помощью колесика, кнопки или сенсора.
  2. Применение. Их могут применять для галогенных, люминесцентных устройств или для ламп накаливания.
  3. Дополнительные возможности. Устройства могут иметь следующие функции: таймер, выключение с помощью хлопка, возможность дистанционного управления.
  4. По конструкции. Они могут быть как модульные, так и моноблочные.

Теперь можно перейти к изучению требований по монтажу. должен выполнять профессионал.

Блок: 15/22 | Кол-во символов: 1048
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Требования к использованию

Перед тем как выполнить монтаж диммера необходимо изучить требования к его установке. Вот основные требования, которым он должен соответствовать:

  1. Подключение светодиодного диммера должно осуществляться к светильнику, который имеет мощность не менее чем 40 Вт. Если мощность будет меньшей, тогда вы значительно сократите срок службы своего изделия.
  2. Диммер нельзя устанавливать в помещении, где влажность воздуха будет превышать 25 градусов. Его перегрев может негативно сказаться на дальнейшей работе.
  3. К разрыву соединения необходимо подключать только фазный провод. Обычно этот блок указан маркировкой L. Ноль к этому блоку подключать категорически нельзя.
  4. Когда выполняете подключение диммера к люминесцентной лампе вам необходимо подобрать специальное устройство.
  5. Если этот прибор будет подключаться к светодиодным лампам, тогда вам необходимо качественно подобрать специальный диммер. Если этого не сделать тогда он не сможет выполнить регулировку света.
  6. Мощность вашего диммера обязательно должна превышать общую мощность всех подключаемых приборов.

Когда выполняете подключение диммера вам обязательно необходимо соблюдать все эти нормативы. При их соблюдении вы сможете значительно продлить срок работы этого устройства.

Перед тем как выполнять подключение диммера вам обязательно необходимо определиться со схемой подключения. Схема подключения диммера может иметь несколько вариаций. Здесь вашему вниманию мы предоставили лучшие схемы, которые помогут выполнить правильное подключение. Мы рассмотрели не только схемы подключения, но и их достоинства.

Блок: 16/22 | Кол-во символов: 1577
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Стандартные условия подключения

В этом случае светорегулятор необходимо подключить вместо своего выключателя. Этот способ не предполагает в себе ничего сложного. Вам необходимо подключить разрыв фазы заземление и ноль.

Этот вариант считается достаточно простым. Он не отнимает много времени и для его выполнения вам необходимы минимальные знания. Подключение двухклавишного выключателя имеет подобную схему.

Блок: 17/22 | Кол-во символов: 407
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Подключение с выключателем

Данный способ многие электрики применяют при подключении светорегулятора в спальне. Включать или выключать свет можно с помощью обычного выключателя. Установить регулятор можно возле кровати. После его установки при необходимости вы легко сможете регулировать свое освещение.

Блок: 18/22 | Кол-во символов: 303
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Двойной контроль

Подключение диммера с помощью этого способа является достаточно сложным процессом. После его выполнения вы легко сможете выполнять регулировку света из двух различных мест. Например, этот вариант отлично подойдет для использования в больших комнатах или для установки в длинных коридорах.

Вот еще одна схема, которая обычно используется для проходных выключателей.

Какой из этих способов подключения выбрать решать только вам.

Блок: 19/22 | Кол-во символов: 442
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Проведение установочных работ

Процесс установки диммера практически ничем не отличается от монтажа обычного выключателя.

Если вы уже установили распределительную коробку в стене, тогда подключение выполняется следующим способом:

  1. Для начала вам необходимо отключить электроэнергию в доме.
  2. Установить монтажную коробку в стене.
  3. Теперь можно закрепить жилы провода в устройстве.
  4. Закрепить корпус устройства с помощью зажимных лапок.
  5. Теперь необходимо закрепить декоративную рамку.
  6. Теперь необходимо включить электричество и проверить правильность всех соединений.

Вот именно эта технология поможет вам выполнить правильное подключение диммера своими руками. С этим подключением сможет справиться практически каждый.

Для управления уровнем освещения применяются специальные приборы – диммеры. Но иногда возникают ситуации, когда необходимо управлять яркостью источников света из нескольких точек в помещении.

Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.

– это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света , и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для и основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов .

– это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

Узнайте из этого видео, как правильно выбрать диммер:

Блок: 20/22 | Кол-во символов: 1636
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы . Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты , а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

  • Использующие в работе радиопередатчик;
  • Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора .

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений . Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

Блок: 22/22 | Кол-во символов: 1952
Источник: https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/

Кол-во блоков: 26 | Общее кол-во символов: 35306
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://samelectrik.ru/kak-otremontirovat-dimmer-v-domashnix-usloviyax.html: использовано 3 блоков из 3, кол-во символов 4245 (12%)
  2. https://electricianprof.ru/posting/setting-the-legrand-dimmer-video-rules-for-connecting-lamps-to-a-dimmer/: использовано 18 блоков из 22, кол-во символов 24516 (69%)
  3. https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/: использовано 4 блоков из 6, кол-во символов 6545 (19%)

Можно ли диммировать мой светильник?

Диммеры регулируют яркость лампочек в вашем доме. Они работают со многими обычными приборами, и вы можете использовать их, чтобы быстро улучшить атмосферу в комнате. Приглушенные лампы также экономят энергию. Перед установкой диммера необходимо учесть несколько важных моментов. Хотя диммеры могут снизить интенсивность широкого ассортимента ламп и осветительных приборов, для их работы требуются совместимые лампочки.

Можно ли диммировать мой светильник?

Большинство осветительных приборов будут работать со стандартными диммерными переключателями, в том числе с галогенными лампами и лампами накаливания. Определите, использует ли ваш прибор сетевое или низкое напряжение. Если вы устанавливаете путевые и рельсовые фонари с лампами накаливания, вы можете использовать диммеры для управления их яркостью. Только не забудьте также использовать диммер сетевого напряжения. Выключатели сетевого напряжения не работают с осветительными приборами низкого напряжения.

Существует две разновидности низковольтных диммеров.У одних есть магнитные системы, которые затемняют свет, а у других есть электронные диммеры. Если вы хотите приглушить свет в своем доме, сначала проверьте требования к напряжению, а затем определите, нужны ли вашим светильникам магнитные или электронные переключатели яркости. Например, светодиодные светильники могут работать со стандартными диммерами, но некоторым может потребоваться специальный диммер. Точно так же не все компактные люминесцентные (CFL) светильники можно затемнять. Если вы устанавливаете регулируемые лампы CFL, вам все равно нужно будет проверить свой диммер, чтобы убедиться, что он работает с этими типами ламп.Универсальные диммеры разработаны для совместимости с лампами низкого напряжения, светодиодными и CFL-лампами.

Распространенные типы светильников с регулируемой яркостью

Почти все светильники со стандартными розетками можно затемнить с помощью ламп накаливания или галогенных ламп. Многие люди используют стандартные диммеры и регуляторы для регулировки яркости освещения люстры, чтобы задать настроение в столовой. Добавление регулятора яркости к потолочным и настенным светильникам в спальне позволяет регулировать яркость при чтении или одевании. Светодиодные трековые светильники с регулируемой яркостью обеспечивают яркое акцентное освещение прихожих и акцентов.Диммеры можно использовать даже с наружным освещением, чтобы сделать вечер более ярким.

Как управлять осветительными приборами с регулируемой яркостью

Вы можете настроить переключатели диммера на работу несколькими способами. Если вы хотите приглушить свет с помощью одного переключателя, вы можете использовать один диммер со всем, что вам нужно. Многосторонние настройки предлагают больше контрольных точек. Вы можете приглушить свет из одной центральной точки и управлять мощностью источников света (но не их яркостью) из других мест. С помощью нескольких диммерных переключателей вы можете регулировать яркость с нескольких разных точек.Если вы хотите, чтобы ступеньки можно было включать как наверху, так и внизу, вам необходимо установить обычные выключатели в обоих местах. Если вы хотите приглушить свет в обоих местах, вам понадобятся отдельные диммеры, поддерживающие настройку нескольких мест.

Специализированные диммерные переключатели предоставляют даже больше возможностей, чем стандартные диммеры. Эти устройства иногда имеют сенсорные экраны, позволяющие программировать предпочтительные уровни освещенности. После того, как вы установите желаемую яркость, вы можете коснуться экрана, чтобы автоматически настроить освещение.В то время как некоторые диммеры имеют ручки, другие используют ползунковые переключатели для управления интенсивностью. Беспроводные пульты дистанционного управления позволяют управлять диммерами из любого места поблизости. Вы даже можете прикрепить эти пульты дистанционного управления к козырьку в машине, чтобы вы могли управлять регулируемыми осветительными приборами, прежде чем войти в свой дом.

Если у вас есть стандартный осветительный прибор, особенно тот, который предназначен для использования лампы накаливания или люминесцентной лампы, у вас не должно возникнуть проблем с поиском совместимого диммера. Независимо от того, устанавливаете ли вы светильники низкого или сетевого напряжения, существует множество способов использования диммеров в вашем доме.

Диммерные переключатели

превратят ваше ужасное верхнее освещение в идеальное свечение

Такое яркое и в то же время так странно искажающее, верхнее освещение на самом деле представляет собой ямы — настолько много, что мы советуем полностью игнорировать его в пользу ламп. Но если вы или ваш арендодатель установили диммерные переключатели, вы знаете, что может быть прямо противоположное: уменьшение яркости этих направленных вниз ламп может сделать их мягкими и сияющими, а не резкими. (Вы действительно захотите их включить!) «Решающее значение» — это то, насколько важен нью-йоркский стилист и дизайнер Майкл Барго, диммеры используются в домашнем дизайне (что действительно о чем-то говорит, учитывая, что его квартира в Бруклине стала его местом для покупок. мебельный магазин; свет внутри должен быть максимально приятным).«Я использую их в каждой комнате… Я использую их, когда это возможно».

Пестрое сочетание верхнего света разной яркости создает сияющую атмосферу в этом манхэттенском доме Ли Ф. Миндела.

Фото: Майкл Моран

Хорошая новость для тех, кто когда-либо проклинал свои накладные расходы: установить диммерные переключатели так же просто, как заменить существующие переключатели (и панели переключателей), что легко, если вы разбираетесь в проводке, и еще проще, если у вас есть Электрик сделает это за вас и убедится, что лампы, которые вы используете, регулируются.Есть несколько вариантов, которые следует учитывать, но два основных ведра представляют собой диммеры в виде лопастей, которые включают и выключаются, а рядом с ними есть крошечный выпуклый рычаг для управления яркостью лампы, а также ручки диммера, которые вы поворачиваете, чтобы включите свет и включите его. Диммеры в стиле весла более типичны, с переключателем света, который выполняет функцию диммера, но ручки диммера немного более удобны с точки зрения дизайна из-за своей простоты, независимо от того, идете ли вы по современному или старинному пути. «У House of Antique Hardware [в Нью-Йорке] есть лучшие старомодные кнопочные диммеры», — советует Барго, который предпочитает их переключателям в виде лепестков и сочетает их с белыми или черными металлическими пластинами.Вы можете найти винтажные переключатели на таких сайтах, как eBay и Etsy.

Античная латунная пластина кнопочного переключателя, 35 долларов США, etsy.com; Купи сейчас. Cast Dimmer Knob in Black от Amerelle, 3 доллара, amazon.com; Купи сейчас.

В то время как Майкл в основном использует диммеры для верхнего освещения, их также можно добавить к лампам без каких-либо проводок: диммер просто вставляется прямо в стену, как небольшой удлинитель с рычагом на нем. Нажмите на нее — или поверните ручку регулятора яркости — и наблюдайте, как тени смягчаются, свет, который когда-то напоминал прожекторы, превращается в очень мягкое, покрывающее свет сияние.Добавление ламп разной высоты и мощности по-прежнему сделает освещение комнаты более многомерным, если это вас заинтересует, но с диммерами на потолках вы никогда не будете более чем одним щелчком или поворотом от хорошего освещения.

Руководство для покупателей диммеров: технологии затемнения

Основы диммеров: зачем устанавливать диммеры?

Диммеры позволяют регулировать уровни мощности освещения и являются отличным способом получить идеальную атмосферу и уровни освещения в любом помещении.Они полезны для создания идеальной атмосферы или отражения определенного времени дня, дополняя или компенсируя количество дневного света, попадающего в пространство. Например, если вы установили диммеры в своей гостиной, вы сможете легко затемнить комнату во время просмотра фильма, но сделать ее ярче, если хотите читать или работать. Диммеры можно заказать практически для всех областей применения, от простого затемнения в отдельной комнате до затемнения в коммерческих целях и архитектурного освещения.

Диммеры предлагают множество преимуществ, помимо предоставления пользователю полного контроля над освещением.Диммеры действительно могут увеличить срок службы ваших светильников и снизить потребление энергии, поскольку они уменьшают мощность, потребляемую подключенным светильником, поэтому они отлично подходят для установки как в жилых, так и в коммерческих помещениях. Вы всегда будете выбирать диммер, совместимый с вашим конкретным осветительным прибором или лампой. Вам необходимо подобрать диммер к вашей нагрузке, потому что индивидуальные характеристики светильника требуют определенных технологий затемнения для безопасной и качественной установки.

Какие существуют типы технологий затемнения?

Диммеры используют множество технологий для управления источниками света.Некоторые распространенные технологии диммирования включают прямую фазу, обратную фазу (ELV) и 0–10 В.
  • Прямая фаза: Прямая фаза диммирования (обычно называемая диммированием лампами накаливания или симисторным диммированием) является наиболее распространенным методом диммирования. Он разработан для резистивных или магнитных низковольтных (MLV) нагрузок, включая лампы накаливания и галогены, но некоторые модели допускают более широкое использование с нагрузками CFL и LED. Обычно в нем используется диммер TRIAC, который отсекает фазу переднего фронта синусоидальной волны переменного тока. Диммеры с прямой фазой часто более доступны и проще с точки зрения конструкции, чем диммеры других типов.
  • Обратно-фазный (ELV): Обратно-фазовый диммер разработан специально для систем низкого напряжения (ELV) и почти всегда требует использования нейтрального провода. Обычно в нем используется диммер MOSFET, который отсекает фазу заднего фронта синусоидальной волны переменного тока. Диммеры ELV, как правило, очень совместимы со светодиодными нагрузками, обеспечивая более плавное регулирование яркости до низких уровней.
  • 0–10 В: Регулирование яркости 0–10 В обычно используется для коммерческих люминесцентных ламп и светодиодов и является одним из самых простых и первых коммерческих методов затемнения.Управление светом осуществляется с помощью специального сигнала постоянного напряжения в диапазоне от нуля до 10 вольт. Это позволяет управляемому свету работать со 100-процентной светоотдачей при прохождении полного напряжения, с 0% -ной мощностью при отсутствии напряжения и при любом процентном снижении между ними в зависимости от уровня напряжения управляющего сигнала.
  • DMX: Цифровое мультиплексирование (DMX) — это стандарт интерфейса цифровых сигналов, появившийся в связи с более строгими требованиями индустрии театрального освещения.В настоящее время он все чаще используется в архитектурном и акцентном освещении, он позволяет осуществлять цифровую связь отдельных светильников с помощью управляющего сигнала низкого напряжения. В одном юниверсе DMX можно использовать до 512 адресов. Узнайте больше о DMX-освещении.
  • DALI: Цифровой адресный интерфейс освещения (DALI) — это протокол двусторонней цифровой системы управления освещением, используемый в автоматизации зданий в коммерческих приложениях.
Диммеры

с прямой и обратной фазой управляют подключенными световыми фигурами с помощью переменного тока, что упрощает установку и подключение.С другой стороны, системы диммирования 0–10 В, DMX и DALI используют специальный управляющий сигнал, отдельный от источника питания переменного тока. Хотя это несколько усложняет установку, это приводит к повышению производительности и надежности системы.

Существует множество вариантов диммирования, плюсов и минусов для каждого, но не забудьте выбрать диммер, специально разработанный, протестированный и внесенный в список UL для вашего источника освещения.

Какие варианты расположения диммера?

Диммеры обычно бывают трех типов:
  • Однополюсные: Однополюсные диммеры предназначены для управления регулировкой яркости только из одного места.
  • Трехходовой: Трехходовые диммеры также регулируют уровни освещения вашего помещения из одного места, но могут быть установлены с трехходовыми переключателями включения / выключения, которые позволяют вам включать свет на уровень диммера из различных разных мест.
  • Многопозиционные: Многопозиционные диммеры обычно сочетаются с дополнительными диммерами, которые позволяют полностью контролировать и затемнять световой поток из многих мест.

Вы всегда можете связаться с нами, если у вас возникнут дополнительные вопросы о том, какой тип диммера выбрать в соответствии с вашим пространством, бюджетом или требованиями к питанию.

Сопутствующие товары

Могут ли светодиодные фонари подключаться к диммерному переключателю?

Диммеры отлично подходят для создания атмосферы в комнате. Когда вы устраиваете приятный ужин на свидании, вы не хотите, чтобы это место было освещено, как футбольный стадион. Вы должны правильно настроить тон, поэтому мне нравятся диммеры.

Замена ламп накаливания уменьшит углеродный след вашего дома почти на 800%. И это также значительно сократит деньги, которые вы тратите на ежемесячную оплату счетов, поэтому замена их на светодиоды — это путь вперед.

Да, светодиодные лампы можно использовать с диммером, но они должны быть указаны как регулируемые. Светодиоды все еще могут работать с диммерами накаливания, но совместимость является важным фактором. Посетите веб-сайт производителя, чтобы подобрать подходящую лампу и диммер для вашего дома.

Я провел все исследования, так что вам не придется. Все, что вам нужно сделать, это прочитать эту статью, чтобы узнать все о затемнении светодиодных фонарей.

Эта статья научит вас:

  • На что обращать внимание при покупке диммера
  • Почему для правильного освещения вашего дома нужна комбинация «Златовласки»
  • Как использовать старые диммеры для новых светодиодов
  • При затемнении света требуется меньше электроэнергии?
  • Почему никогда не следует использовать нерегулируемые светодиоды на диммерах

Итак, давайте начнем с первого, что вам нужно знать…

Диммируемая и не диммируемая: нужны ли вам специальные светодиодные лампы для затемнения?

Краткий ответ: Да.

Чтобы помочь вам понять, почему, позвольте мне немного рассказать о светодиодах. Светодиоды — это диоды, которые испускают электромагнитное излучение в форме света, когда через него проходит электрическая энергия.

Это отличается от ламп накаливания, которые используют электрическую энергию для нагрева провода до тех пор, пока он не начнет светиться.

В любом случае, важно знать, что для работы светодиодов требуются драйверы. Эти управляющие электронные компоненты управляют током, подаваемым от сети к излучателю светодиода.

Это необходимо сделать, потому что светодиоды являются чувствительными устройствами.Электроника драйвера определяет степень затемнения светодиода.

Например, некоторые светодиоды имеют нерегулируемые драйверы. Другие драйверы для конкретного светодиода могут иметь минимальный уровень затемнения 10%. Это означало бы, что он может затемнять до 10% от полной мощности.

Итак, выбор лампочки имеет решающее значение. Выбирая светодиодные лампы, вы выбираете лампы с регулируемой яркостью. И вы хотите выбрать те, у которых есть диапазон затемнения, который вам подходит.

Вы можете поискать в Интернете совместимость производителей для диммирования, и информация будет там.

Вот несколько самых популярных компаний, которые я нашел для вашего удобства:

  • GE — ссылка
  • Philips — ссылка
  • Cree — ссылка
  • Ecosmart — ссылка (руководство от Home Depot)

Если вы хотите узнать больше об этом, Министерство энергетики США провело испытание диммеров от 3 компаний: Lutron, Cooper и Leviton. Мой диммер — Leviton, и это хороший выбор (Amazon), если вы хотите его получить.

Эти производители также предоставляют таблицы совместимости диммирования:

  • Lutron — ссылка
  • Eaton — ссылка (Cooper был куплен Eaton в 2012 году)
  • Левитон — ссылка

Это так просто.Посмотрите данные производителя вашей лампочки или диммера, и вы найдете там ответ.

Теперь давайте рассмотрим различные типы диммеров.

Различные типы диммеров

Раньше диммеры работали за счет увеличения сопротивления цепи. Переменный резистор снижает ток и принимает через него большее напряжение, в результате чего напряжение проходит через лампочку.

Уменьшает яркость лампы. Но резистор также рассеивает энергию за счет тепла, что создает угрозу безопасности в случае перегрева диммера.Эти диммеры также не снижают потребление электроэнергии, поэтому совсем не экономят ваши деньги.

К счастью, современные технологии прошли долгий путь, и на рынке есть несколько вариантов диммеров, которые экономят ваши деньги.

Теперь производители создали универсальные диммеры, которые будут работать со всеми видами источников света. В этих универсальных диммерах используется 3 провода, а не 2 провода, которые использовались в старых диммерах.

Этот третий провод называется коммутируемым проводом под напряжением, и его цель — сделать всю схему более стабильной и безопасной.

Давайте взглянем на некоторые диммеры.

Диммеры с широтно-импульсной модуляцией (ШИМ)

Диммеры

PWM работают за счет быстрого включения и выключения светодиода со скоростью, большей, чем может заметить человеческий глаз.

Если свет приглушен до 25%, это означает, что свет включен в течение 25% времени, а затем выключен в 75% случаев.

Интересная особенность диммеров с ШИМ заключается в том, что они могут снижать яркость светодиода, не влияя на его цветовую температуру.

Недостатком является то, что они создают электромагнитные помехи, что означает, что они не подходят для областей, где это является проблемой.

ШИМ-диммеры для использования с драйверами постоянного тока и драйверами постоянного напряжения

Диммеры с постоянным уменьшением тока (CCR)

Диммеры

CCR работают, контролируя величину тока, протекающего через светодиод.

Излучаемый свет пропорционален величине тока, протекающего через светодиод, поэтому, если яркость света составляет 25%, обеспечивается только 25% номинального тока светодиода.

Диммеры

CCR не мерцают светом, что делает их более подходящими для рабочих мест, где работает оборудование или выполняется деятельность с повышенным риском.

Их также можно использовать с драйверами постоянного тока.

Узнайте больше: может ли переключатель диммера сократить срок службы светодиода?

Когда следует использовать диммеры?

Давайте рассмотрим возможности, которые диммерные переключатели привносят в ваш дом.

Например, вы находитесь не в комнате, но хотите, чтобы свет был включен, вы можете приглушить его, чтобы сэкономить на электроэнергии.

Может быть, у вас свидание закончилось, и вы хотите задать романтический тон, приглушите свет.

Для работы или чтения включите свет до упора.

Еще одна суперспособность диммеров — использовать их по мере наступления ночи, чтобы вы были менее бдительны и готовы ко сну.

А если у вас установлено ландшафтное освещение, диммеры сделают его более гибким. Уменьшите яркость в соответствии с атмосферой, которую вы хотите установить. Полностью приглушите свет, когда пора спать.

Реальность такова, что диммеры обеспечивают большую гибкость в том, как вы хотите осветить свой дом, поэтому я считаю, что они становятся необходимостью для большинства домашних хозяйств.

В следующий раз, когда вы посетите ресторан или отель, посмотрите, как они используют освещение, для вдохновения.

Помогают ли диммеры снизить потребление электроэнергии?

Поскольку оба диммера уменьшают количество электричества, протекающего через светодиодные фонари, они также значительно экономят деньги.

Фактически, потребляемая мощность некоторых диммеров пропорциональна яркости светодиода. Допустим, вы приглушили свет на 50%, значит, вы сэкономите 50% на счетах за электроэнергию.

Позвольте мне реалистично здесь.

Поскольку светодиодные лампы сами по себе чрезвычайно энергоэффективны, вы, скорее всего, сэкономите большую сумму денег.

Однако возможность настроить настроение в комнате, а также сэкономить на счетах за коммунальные услуги несколько долларов — очень привлекательное предложение.

Совместимость диммеров накаливания и светодиодных ламп

Диммеры с фазорегулятором изначально создавались для ламп накаливания.Они работают, разрезая часть волнового цикла переменного напряжения, что снижает напряжение, проходящее через лампочку. Но опять же, не все диммеры с регулировкой фазы будут работать со светодиодными лампами.

Диммер, который вы используете, должен быть совместим со светодиодными лампами, которые вы используете, чтобы избежать проблем с несовместимостью.

В противном случае могут возникнуть нежелательные эффекты, например:

  • Мерцание: Мерцание огней неудобно, а также опасно для людей с светочувствительной эпилепсией
  • Слышимый жужжащий шум: может быть вызван перегрузкой переключателя, дешевыми диммерами или несовместимостью со светодиодной лампой
  • Невысокий ход: небольшие изменения светоотдачи даже при повороте регулятора яркости
  • Включение или отключение: внезапных изменений светоотдачи, несмотря на то, что сигнал регулятора яркости установлен на
  • Ореолы: Слабый свет от лампочки при выключенной лампочке
  • Пониженная надежность и срок службы как светодиодной лампы, так и диммера

Если у вас установлен диммер и вы хотите узнать, какие лампы будут с ним работать, вам необходимо получить руководство производителя для этого конкретного продукта.

Можно ли использовать светодиоды без диммера с диммерами?

Теперь, когда я сказал, что вы должны получить светодиоды с регулируемой яркостью для диммирования, светодиоды без регулировки яркости могут быть установлены на диммерах.

Но…

Министерство энергетики США также провело испытания светодиодной лампы без диммирования, GVRLAS11W27KND компании Great Value (номер модели этой конкретной лампочки). В целях расследования они запустили лампочку, используя четыре разных типа диммеров. На одном из диммеров лампа работает так же, как и другие лампы.

Но у трех других регуляторов яркости они обнаружили, что уровни затемнения лампы неровные и непостоянные. Это означало наличие более яркого выхода при уровне затемнения 60%, чем при 80%.

Это связано с мерцанием и другими факторами.

Суть в том, что если вы хотите, чтобы ваша лампочка была надежной и чтобы она работала так, как должна, то использование лампы без диммирования не является идеальным решением.

Допустим, у вас есть диммер в гостиной, но вы не заинтересованы в его использовании (вы купили дом с установленным диммером, но никогда не использовали его).Затем вы можете установить нерегулируемый светодиод и оставить диммер на максимальной яркости.

Светодиоды с нерегулируемой яркостью дешевле, чем светодиоды с регулируемой яркостью, поэтому я понимаю, почему вы так поступили.

При этом диммер в вашей цепи может повлиять на срок службы светодиодной лампы без диммирования. Это не для того, чтобы вас обескуражить, а просто для того, чтобы проинформировать вас.

Дополнительная литература: Могут ли диммерные переключатели нагреваться?

Заключительные слова

Согласно исследованию, проведенному Европейской комиссией в 2017 году, рынок светодиодных ламп расширяется во всем мире.

На данный момент рынок все еще молод, а это означает, что все еще существуют проблемы несовместимости между лампочками и диммерами.

Но не волнуйтесь… Достаточно заглянуть на сайт производителей, чтобы узнать, что с чем работает.

Это избавит от проблем с диммерами.

Сообщите в комментариях, у скольких из вас уже установлен диммер. Вы пробовали использовать на них светодиодные лампы? Есть вопросы?

А если вам нужны диммеры, оставьте комментарий ниже.Я помогу вам выбрать один в соответствии с вашим бюджетом и потребностями.

Подключаемые диммеры

— это аксессуар для освещения, о котором вы не знали

Если есть одна вещь, с которой, кажется, согласен каждый дизайнер, так это важность правильно освещенной комнаты. «Правильное освещение — это все, но это может означать разные вещи в зависимости от времени суток и того, чем вы занимаетесь», — говорит декоратор, стилист и сотрудник House Beautiful Эдди Росс. «Иногда вам нужно много света, но никогда не бывает слишком много; нет ничего хуже, чем званый обед, когда в комнате так светло, что всем, сидящим за столом, нужны солнцезащитные очки!»

Если возможно, он предлагает, чтобы электрик установил в стене диммеры по всему дому («это лучшие деньги, которые вы собираетесь потратить», — советует он), но для подключаемых ламп и других светильников без проводов: он предлагает более простой и гораздо более дешевый вариант: подключаемый диммер.Росс говорит: «Вы никогда не увидите в нашем доме лампы, к которой не было бы прикреплено ни одной лампы».

Подключаемый диммер Lutron Credenza

Приблизительно за 13 долларов этот предмет для строительного магазина превращает любую базовую лампу включения или выключения в освещение для настроения. Просто подключите его между осветительным прибором и настенной розеткой, а затем
поместите контроллер на стол или тумбочку. (Это особенно удобно для детских комнат, когда вы не хотите использовать ночник, — говорит Росс.) Все, что осталось сделать, это использовать ползунок, чтобы отрегулировать яркость лампы до идеального уровня, что для Росс означает тусклый. «При слабом освещении ваш дом выглядит чище, а все красивее — морщины практически исчезают!» он смеется.

В то время как белый является стандартным цветом для диммеров, некоторые также могут быть коричневыми или черными, чтобы лучше гармонировать с поверхностью, на которой они сидят. (Конечно, они маленькие, но не невидимые.)

Так чего же вы ждете? Возьмите несколько диммеров, приглушите свет и наслаждайтесь новым безупречным состоянием.

Сменные диммеры, одобренные Eddie

Диммер настольной лампы Lutron Credenza Eco, белый

Подключаемый диммер Lutron Credenza, коричневый

Подключаемый диммер Lutron Credenza, черный

Подписывайтесь на House Beautiful в Instagram.

Эмма Базилиан Старший редактор функций Эмма Базилиан — писатель и редактор, освещающий дизайн интерьеров, тенденции рынка и культуру.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Светодиодный диммер, диммеры и органы управления освещением

Мы заняли позицию лидера на рынке диммерных переключателей благодаря постоянному стремлению к инновациям в продукции, техническому совершенству и вниманию к требованиям клиентов.Благодаря инновационным технологиям, используемым во всем ассортименте, Futronix предлагает продукты с высокими техническими характеристиками по низкой цене без ущерба для качества. Futronix производит единственную действительно цифровую линейку коммерческих и домашних диммеров. Эти диммерные переключатели не имеют аналогового содержимого, что делает их меньше, точнее и надежнее.

См. Ниже наш ассортимент светодиодных диммеров, диммеров, систем управления освещением и средств автоматизации зданий. У нас есть решения как для домашнего использования в жилых домах, так и для использования в различных коммерческих зданиях, включая конференц-центры гостиниц, торговые центры, офисы, кинотеатры, аудитории и другие приложения архитектурного освещения.

Диммеры для роскошного домашнего использования

Диммерный переключатель P50 — стильный диммерный переключатель Futronix P50 — идеальный диммер, который легко заменит существующий выключатель света, поскольку он не требует нейтрали. Диммер P100 — P100 — идеальный диммер для столовых, развлекательных залов и спален. Диммер, легко управляемый одним касанием пульта дистанционного управления, имеет два полностью программируемых канала освещения. Диммер P400 — идеально подходит для домашнего кинотеатра, жилых помещений и кабинетов! Сценарии диммеров Futronix P400 обеспечивают удобство полного управления освещением помещения на кончиках ваших пальцев благодаря четырем каналам полностью цифрового затемнения. Диммер P800 — Диммер P800 дает вам возможность управлять несколькими комнатами.Вашими любимыми уровнями освещения в четырех комнатах можно управлять с помощью привлекательных настенных панелей переключателей. Вы можете создать настроение или настроить сцену в каждой области для любых целей. Диммер системы HX и управление домашней автоматикой — Идеально подходит для жилых домов и кондоминиумов, Hx имеет многоточечный, многоканальный диммер в сочетании со сложными коммутационными и сетевыми опциями, обычно предлагаемыми только гораздо более крупными централизованными системами затемнения. Домашняя автоматизация — для переключения нагрузок, таких как балласты люминесцентных ламп, нерегулируемые нагрузки и двигатели для штор / штор.Включает в себя вставные реле большой емкости для легкого обслуживания и двойные переключающие контакты для штор и штор с двумя двигателями.

Диммеры и регуляторы освещения для коммерческого использования

Система диммеров PFX Lighting Control — Точные, бесшумные и высоконадежные системы диммеров PFX обеспечивают рентабельное управление использованием освещения в сочетании с системами управления зданием и безопасности.Enviroscene Dimmer — мощный, но компактный, многоканальный регулятор яркости Enviroscene создает атмосферное освещение любого масштаба для роскошных жилых домов (а также ресторанов, баров и кинотеатров, конференц-залов и других коммерческих приложений). Система PFS — Релейный переключатель PFS Dimming / Arc-Free доступен в 8, 12 или 16-канальных форматах и ​​предназначен для управления регулируемыми люминесцентными балластами, регулируемым светодиодным освещением, двигателями штор / штор / оконных штор и другим моторизованным оборудованием, таким как плавательный покрытия для бассейнов и потолочные светильники.

Как настроить регулируемые светодиодные фонари высокого уровня или светодиодные фонари для парковки с напряжением 0-10 В

Как настроить регулируемые светодиодные фонари высокого уровня или светодиодные фонари для парковки с напряжением 0-10 В.


Низковольтные провода затемнения и переключатели яркости

знать о диммировании 0-10 вольт за 6 минут! Смотрите наше видео!


Объяснение диммирования 0-10 В — Что такое диммирование 0-10 В? Как это работает? Установка 0-10в


Объяснение диммирования 0-10 В — Что такое диммирование 0-10 В? Как это работает? Установка 0-10в

Объяснение диммирования 0-10 В — Что такое диммирование 0-10 В? Как это работает? Объяснение установки диммерных переключателей 0-10 В Светодиодные светильники высокой мощности и лампы накаливания не могут быть затемнены с помощью tradit…

ДИММИРОВАНИЕ СВЕТОДИОДОВ ВЫСОКОЙ МОЩНОСТИ

В традиционных диммерах, используемых для ламп накаливания, мощность ограничивается лампочкой, и, таким образом, мощность снижается. В светодиодах это не работает. Светодиоды преобразуют переменный ток в постоянный, и им нужна чистая волна постоянной мощности. При низкой мощности это можно сделать с помощью трансформатора в лампочке. (Хотя это не всегда легко, поскольку у большинства из нас были светодиодные лампы, которые мерцают и гудят при затемнении.) По мере увеличения мощности для этой лампы потребуется трансформатор значительного размера, что нереально или не безопасно.К сожалению, это означает, что никакие лампы мощностью более 15 Вт не могут быть затемнены. Есть некоторые, но они сокращают путь, которым вы не хотите идти. Возможно, через несколько лет технология появится, но пока нет.

Ответ — использовать диммирование на основе сигнала, это известно как диммирование 0-10 вольт. При 10 В (10 В) световой поток будет выходить на 100 процентов или полный световой поток, а при 0 В (0 В) он должен на 0 процентов или на выходе, который выключен. Читайте дальше о том, как большинство светильников не тускнеют до выключения.

ЧТО ТАКОЕ ДИММИРОВАНИЕ 0-10В? = «q»>

A: От нуля до десяти вольт (стилизованный под 0-10 В) на самом деле является одной из самых ранних сигнальных систем, изобретенных для управления освещением, а также является одной из самых простых: она использует управляющий сигнал низкого напряжения в диапазоне от 0 до выше. до максимум 10 вольт. Количество вольт, подаваемое на драйвер светодиода, говорит о том, насколько ярким он должен быть. Отправьте 0 вольт, и свет погаснет. Подайте 10 вольт, и свет перейдет на максимальную мощность. Привод плавно приглушит свет.

Проще говоря, он добавляет к драйверу два дополнительных провода. Эти 2 дополнительных провода «посылают сигнал» через напряжение. Водитель подстраивается соответственно. Сохраните сигнал 10 В и получите полную яркость, 5 В = 50% и 1 В = 10%. и т. д. и т. д. Вы уловили идею. Плюс в том, что он работает очень хорошо, требуется всего 2 экранированных провода низкого напряжения 14-16 калибра. Обратной стороной является необходимость прокладки двух дополнительных проводов.

В чем разница между затемнением 0-10 В и 1-10 В = «q»>

A: Ранние 0-10 В все были истинными 0 вольт, что означает, что они будут тускнеть до выключения.По 2 причинам, большинство современных светодиодов имеют напряжение 1-10 В, то есть тусклость не превышает 10%. Первой причиной была безопасность: свет был выключен, но подача питания вызвала опасения по поводу наличия проводов под напряжением, но отсутствия света. Во-вторых, долговечность светодиодного драйвера. Поддержание постоянной мощности может сократить срок службы прибора. Перемещение этого к переключателю, который лучше подходит для ручки, должно увеличить срок службы приспособления. С точки зрения установки или переключения они одинаковы. Только не думайте, что световые приборы будут тускнеть.

ЧТО ДЕЙСТВИТЕЛЬНО ТАКОЕ ДИММИРОВАНИЕ НИЗКОГО НАПРЯЖЕНИЯ 0-10В?

Это называется низким напряжением, потому что в линиях используется постоянный ток 10 В

ПОЧЕМУ ДИММИРОВАНИЕ?

Один из самых простых и простых способов снизить энергопотребление — это использовать диммирование в системах освещения. Регулировка яркости не только экономит электроэнергию, но и позволяет создать правильную атмосферу в вашем помещении. В-третьих, и это, возможно, наиболее важно, это позволяет вам стать ярче с новым светом (когда вы не уверены, насколько ярким будет), а затем снова приглушите его.Таким образом вы будете знать, что у вас достаточно света.

КАК ЭТО ЛУЧШЕ, ЧЕМ ОБЫЧНЫЕ СИСТЕМЫ ДИММИРОВАНИЯ?

Причина, по которой низковольтному диммированию отдается предпочтение перед обычным или проводным диммированием, заключается в том, что оно намного безопаснее и эффективнее. При использовании обычных диммеров с жесткой проволокой небольшой трансформатор должен ограничивать мощность. Обычно это заканчивается мерцанием или невозможностью затемнения до низкого уровня. Обычные диммеры также потребляют максимум около 100 Вт светодиодов, что не работает в больших масштабах. Системы 0-10 вольт могут легко справиться с тысячами ватт на одном переключателе.Таким образом, если у вас есть 20 светодиодных фонарей High Bay, работающих на 100 Вт каждый, вы теоретически можете управлять ими с помощью одного переключателя за 60 долларов (хотя мы рекомендуем больше переключателей, чем это)

Требование минимального тока 0-10 В также гарантирует, что вы можете длинные отрезки тонких по диаметру и более дешевых проводов. Легко развернуть, диагностировать и понять, очень мало сложностей, которые когда-либо возникают при использовании систем диммирования 0–10 В.

Какие продукты можно затемнить с помощью этой системы?

Регулировка яркости многих продуктов возможна с помощью системы 0-10 В.Некоторые из них включают освещение для магазинов, зданий, развлекательных заведений, театров или любых жилых или коммерческих помещений, которые можно эффективно затемнить с помощью этой системы. Другие продукты включают высокие отсеки, светодиодные прожекторы для парковок и комплекты для модернизации светодиодов. LEDLightexpert.com продает версии всех этих продуктов с регулируемой яркостью.

Как использовать резисторное ШИМ затемнение для светодиодных ламп = «q»>

A: Регулировка яркости 0–10 В также может выполняться с помощью резисторной регулировки яркости или широтно-импульсной модуляции (PMW).Добавление резистора 50 кОм к одной светодиодной лампе с драйвером повысит яркость до 50%. 70кОм довел бы до 70%. Для этого потребуются точные резисторы и они должны храниться в хорошо сконструированной коробке. Исключает возможность регулировки уровня освещенности, требуется замена резистора. Этот тип затемнения предназначен только для специалистов. Рекомендуемый маршрут — настенный выключатель за 45 долларов.

ЧТО МНЕ НУЖНО ДЛЯ ДИММИНГА 0-10В? = «q»>

A: 1. Вам нужно будет проложить провода низкого напряжения от лампы до переключателя.Первым классом проводки будет выключатель линейного напряжения, который в основном включает и выключает устройство. Электропроводка второго класса должна обеспечивать управление регулировкой яркости при низком напряжении, обеспечивая вход, на котором могут генерироваться минимальный (0 В) и максимальный (10 В) выход.

2. Совместимый настенный выключатель. Ищите диммерные переключатели на 0-10 В. Они бывают в версиях с регулируемым освещением и без питания. Посмотрите видео выше, чтобы узнать больше. Будет стоить около 40-70 долларов за приличный. (0-10 В и 1-10 В — одно и то же оборудование)

3.Электропроводка — возможно, много. Чтобы использовать коммутатор в полной мере, многим требуется провод с питанием. Таким образом, низкое напряжение может быть экранированным 14-18 калибра или аналогичным, но для питания часто требуется 12-14

4. План освещения. Это довольно очевидно, но подумайте, где вы хотите переключатели и что вы можете делать в будущем. Если вы добавляете систему Zigbee или Dali, возможно, вы захотите запустить провода, чтобы в будущем с ними можно было делать больше. У них также есть датчики движения, которые могут работать от 0-10 линий или линий питания, которые вы можете запланировать добавить.

НИЗКОЕ НАПРЯЖЕНИЕ ЗАТЕМНЕНИЯ ПРИ ЭНЕРГОСБЕРЕЖЕНИИ

LED Light Expert всегда рядом, чтобы помочь. Независимо от того, используются ли они для затемнения светодиодных фонарей High Bay или для управления регулируемыми светодиодными огнями парковки, диммеры 0-10 В представляют собой экономичную систему управления освещением, которая значительно помогает снизить затраты, которые вы тратите на излишне дорогое освещение. Еще одно преимущество этой системы заключается в том, что вы можете контролировать количество зон отдельно от зон мощности, что позволяет использовать самые разные варианты настройки.Если вы сделаете это хорошо, вы сэкономите $ $ $ $ на счете за электроэнергию.

Простые в использовании и исполняемые компоненты делают диммеры 0–10 В привлекательным выбором для любой новой осветительной установки с высоким люменом.

Позвоните или напишите на сайт LEDLightExpert.com сегодня, чтобы помочь вам найти систему с регулируемой яркостью, которая подойдет именно вам.

Регулируемый светильник High Bay Light

LED UFO High Bay Light

Ниже представлен Lutron DVSTV (обратите внимание на букву S, есть DVTV и DVSCTV. Очень запутанно).

Это модель диммера на видео, которую можно найти в большинстве магазинов.Следите за макс.

Lutron —

DVSTV-WH

Это выключатель с питанием, который работает от 0-10 вольт или 1-10 вольт.

Ниже представлен переключатель Lutron DVTV. Вы можете видеть, что он не работает. Просто использует провода 0-10 вольт для изменения сигнала, позволяя ему уменьшаться, а в случае настоящих драйверов 0-10 — включаться и выключаться. (хотя большинство драйверов сейчас 1-10В)

Этот стиль сейчас трудно найти.

Как затемнить светильники 0-10 В

Около 30 минут

Как уменьшить яркость светодиодного освещения с помощью диммерных переключателей на 0-10 В.Узнайте, как подключить и установить диммерный переключатель 0-10 В

https://www.ledlightexpert.com/Dimming-High-Lumens-LED-0-10v_ep_43-1.html

Необходимых предметов:

Светодиодный светильник, совместимый с 0-10В

Настенный диммерный переключатель, совместимый с 0-10 В

Экранированный провод 18 калибра

Проволочные гайки

Инструмент для зачистки проводов

Отвертка

Препараты

Безопасность прежде всего.Убедитесь, что у вас есть надежный подъемник или лестница, ведущая к приспособлению. Ремни безопасности и зажимы следует использовать для более высоких установок. Убейте мощность в выключателе и дважды проверьте.

https://www.LEDLightExpert.com/assets/images/Ufo_high_bay_with_Dimming.webp

Распланируйте это

Найдите приспособление с регулируемой яркостью 0-10 В и место для настенного переключателя. Найдите 2 провода затемнения, обычно фиолетовый и серый, но ищите символы + и -. Определите, где вы будете проложить провода и потребуются ли для этого какие-либо инструменты.Определите, сколько лампочек загорится выключателем. Большинство переключателей имеют максимальный ток 8 А, и это необходимо учитывать. Подсчитайте необходимое количество проводов. Разложите его и проверьте на полу, если это новая установка. Всегда лучше иметь правильно подготовленный план игры, прежде чем начинать какую-либо работу.

https://www.LEDLightExpert.com/assets/images/electrical-wires_ub_800px.webp

Запустите провода

Удалите старый настенный выключатель (возможно, придется удалить провода) и получите доступ, если вы сможете спуститься от света или вам нужно будет подняться от переключателя (или, скорее всего, комбо).Провода 0-10 В используют сигнал низкого напряжения для настройки затемнения. Необходимый калибр для этого очень маленький, калибр 22 подойдет. Мы рекомендуем около 18-20, чтобы убедиться, что он хорошо справляется с расстоянием и экранирован. Сделайте одну из линий положительной (+), как правило, с белым текстом на ней, а другую отрицательную (-) — простым. Оставьте 3 фута у приспособления и проложите проводку обратно к настенному выключателю. Большинство кодексов США не требуют кабелепровода для низкого напряжения, поэтому его можно легко проложить рядом с кабелепроводом.Электропроводку легче установить на панели или трофере, чем на фары высокого пролета или стоянки. Пропустите провод обратно через отверстие настенного переключателя.

https://www.LEDLightExpert.com/assets/images/man_reaching_at_overheadwires_800px.webp

подключить провода к светильнику и выключателю

Если до светильников трудно добраться, лучше всего подключать провода диммирования, пока они есть. Помните о положительном и отрицательном. Если вы используете несколько источников света, вам нужно будет перепрыгнуть через провода, чтобы добраться до дополнительных источников света.Вы можете дойти до предела ампер, установленного на переключателе, или до 200 футов провода, в зависимости от того, что наступит раньше. Следует использовать гайки для проводов подходящего размера, соответствующие используемому вами калибрующему проводу. оставлять провисание на фут и приклеивать провода обратно к чему-нибудь надежному — лучшая практика. На настенном выключателе подключите провода к положительному (+) и отрицательному (-). Запомните, какой провод вы выберете в качестве позитивного, если он не был написан белым шрифтом. Подключите горячую линию и заземление и прикрепите обратно к стене.

https: //www.LEDLightExpert.ru / assets / images / 0-10_volt_dimming_led_high_bay_light_Unpowered_1100px.webp

Включите питание и проверьте

Если приспособление закрыто, закройте его на этом этапе. Убедитесь, что все в безопасности, и снова включите питание. Дважды проверьте, что все фонари работают, и пользователи могут вернуться в безопасное место.

https://www.LEDLightExpert.com/assets/images/0-10_volt_dimming_led_high_bay_light_Unpowered_1100px.webp

.

Добавить комментарий

Ваш адрес email не будет опубликован.
