Выбираем терморегулятор для инфракрасного обогревателя: схема подключения, цены

Существует несколько технологий отопления строений (помещений) любого назначения. Судя по обмену мнениями на тематических сайтах, все большее число собственников обращает внимание на ИК-приборы. Но даже при всех их многочисленных плюсах невозможно вести речь о комфорте, если не организовать грамотное управление инфракрасными обогревателями. Какими бывают терморегуляторы, чем отличаются их модели, какую именно целесообразно приобрести в каждом конкретном случае, как ее правильно подключить, примерная стоимость изделий – в этом небольшом обзоре даны ответы на все вопросы.

Оглавление:

1. Разновидности терморегуляторов и их характеристики
2. Критерии выбора термостата
3. Схемы подключения
4. Расценки

Рассмотрим общее описание различных инженерных решений и схем. Прежде чем купить терморегулятор, следует ознакомиться со всеми его характеристиками, указанными в паспорте, а также порядком подключения.

Типы приборов для управления обогревом

1. Электромеханические.

Самые простые устройства с несложной схемой управления обогревателями. Их нередко именуют термостатами, хотя это не полностью отражает особенность их функционирования. Подобные модели стоят значительно дешевле, чем программируемые терморегуляторы. Пожалуй, это единственный плюс – так отзываются продавцы электронных приборов для контролирования работы инфракрасных обогревателей. Хотя недостатков у механических вариантов терморегуляторов не так уж и много – ручной способ перестройки и большая погрешность. Но насколько это существенно, если немногие могут позволить себе установить в жилище полноценную систему «умный дом»?

Судя по отзывам и статистике продаж, большинство из нас предпочитает именно такой терморегулятор для ИК-обогревателя. И это объяснимо, так как чем проще схема, тем меньше вероятность поломки изделия. Рядовой потребитель несколько настороженно относится к слишком сложным устройствам. У рачительного хозяина при покупке любой техники, в том числе, и для обогрева, сразу же возникает вопрос – где ремонтировать?

В подобных моделях хорошо сочетаются приемлемая цена, простота подключения и высокая надежность. Причем независимо от того, о какой разновидности идет речь. Наверное, это и определяет популярность термостатов. При правильной эксплуатации они служат очень долго. Всем этим критериям вполне соответствует, например, отечественный Ballu. Сравнительно недорогой прибор считается универсальным и подходит для установки в любых жилых и подсобных помещениях. Его можно подсоединять к обогревателям мощностью до 2 кВт, что вполне достаточно при организации основного или дополнительного отопления.

2. Электронные устройства.

Более дорогие, программируемые модели терморегуляторов для инфракрасных обогревателей. Но с учетом возможностей этих приборов они того стоят.

Плюсы электронных термостатов:

• Точность регулирования температуры высокая (в пределах ±0,5°).
• Наличие программатора, что позволяет управлять отоплением даже в отсутствие хозяев.
• К таким терморегуляторам предусмотрено подключение внешних датчиков. Это позволяет производить автоматическую корректировку работы инфракрасного обогревателя в зависимости от изменений погоды.

Что учесть при выборе термостата?

1. Специфика обогрева помещения.

Нюансов по данному пункту множество. Эл/механические терморегуляторы поддерживают температуру на том уровне, который установил пользователь. Этого вполне достаточно, если в доме постоянно кто-то находится, или изменения микроклимата в комнатах в небольших пределах – вопрос несущественный. Эффективность обогрева зависит и от ряда других факторов. Например, насколько утеплены дверные и оконные проемы, «роза ветров», особенности климата в регионе и тому подобное. Немаловажно и то, как расставлены инфракрасные обогреватели, их параметры. В большинстве случаев механических моделей достаточно. Они вполне справляются со своим предназначением и оправдывают стоимость.

Другое дело, если равномерность обогрева жилища имеет значение. Например, постоянство температуры требуется отдельным видам комнатных растений, которые разводят хозяева. Или если жильцы периодически отсутствуют – на работе, в командировке, и регулировать обогрев вручную попросту некому. Следовательно, термостат – не лучшее решение. А если кто-то устанавливает ИК-обогреватели в домашнем инкубаторе или крольчатнике на участке, в теплице и так далее, то для такого применения следует покупать только программируемый вид.

В отличие от сравнительно простых термостатов, они характеризуются большими возможностями и выпускаются в нескольких модификациях. Довольно популярные приборы под брендом Eberle, подключаемые к различным обогревателям, представлены как механическими, так и программируемыми терморегуляторами. Последние, в зависимости от серии, могут работать совместно с разными типами датчиков, отличаются объемом памяти и так далее.

2. Ток нагрузки.

Его несложно вычислить, если посмотреть паспорт терморегулятора и заранее определить, к какому именно обогревателю он будет подключаться.

В документации некоторых термостатов указано, что их можно использовать для одновременного управления несколькими ИК-приборами. Так как все комнаты различаются своей спецификой, такая «универсальность» обогрева вызывает сомнения. Специалисты же вообще не советуют так делать – велик риск выхода из строя терморегулятора.

Типовые схемы правильного подключения

Главный «советчик» – паспорт изделия. Далее – лишь общие нюансы работы. Независимо от типа ИК-прибора, подсоединяются все модели обогревателей к сети через терморегулятор. В этом и состоит смысл управления температурой в помещениях.

1. Как правило, присоединение делается по принципу 1 термостат – 1 обогреватель. Устройство имеет по 2 пары клемм – фазные и нулевые (вход и выход соответственно). По сути, необходимо лишь разорвать цепь питания ИК-обогревателя и установить терморегулятор. Главное – не перепутать провода (нуль и фазу) и правильно выбрать место для крепления. Нюансов его установки много.

2. Тем, кто считает, что рекомендации о нежелательности присоединения к одному термостату нескольких ИК-приборов не для них, следует обратить внимание на точность определения максимального нагрузочного тока. В противном случае устройство быстро выйдет из строя. Вот одна из типовых схем подключения инфракрасных обогревателей через терморегулятор, который является общим органом управления:

Соединение может быть параллельным или последовательным. Но в любом случае понадобится монтаж и ряда других элементов схемы. На рисунке это магнитный пускатель. Получится ли все самостоятельно рассчитать и правильно установить – другой вопрос.

Расценки

Марка	Серия	Тип термостата	Диапазон регулирования, °C	Точность настройки, °C	Ток, А	Розничная цена, рубли
Eberle	INSTAT+ 3R	электронный	5 – 30	0,5	10	5 270
	3563	эл/механический	от 0 до +35	1	16	970
	6121					850
	6163				10	1 080
Zilon	ZA-1		10 – 30	1,5	16	980
AOX	Т25			1		880
Тerneo rol			0 – 35			1 240
Ballu	ВМТ1		10 – 30	1,5	10	690
Е91		программируемый	от +5 до + 95	0,5	16	2 380
Frontier	TH-920D		5 – 35			4 560

Дата: 17 мая 2016

Как выбрать терморегулятор для инфракрасного обогрева

Терморегулятор для инфракрасного отопления это устройство для регулировки и поддержания на заданном уровне температуры воздуха в помещении. Для управления работой систем на основе электрических инфракрасных панелей чаще других используют терморегуляторы торговой марки terneo. Все они в составе поставки имеют встроенный датчик температуры воздуха и не комплектуются таким же для пола. Электрические конвекторы чаще встречаются с уже встроенным терморегулятором в корпус обогревателя.

Преимущество отдельного терморегулятора по сравнению со встроенным в корпус:

• Отдельный регулятор проще в управлении: ЖК-экран достаточной площади и широкие возможности индивидуальной настройки.  Цифровой экран встроенного регулятора способен отображать всю информацию в виде всего трех символов, что усложняет навигацию и управление.
• Вопрос стоимости. К отдельному терморегулятору бренда terneo допускается подключение нескольких конвекторов или инфракрасных обогревателей (суммарная активная мощность 2 — 3 кВт), что экономически целесообразнее покупки ряда нагревателей со встроенной регулировкой.

На какой стадии сейчас ваш ремонт?

Если инфракрасные панели подключаются в процессе ремонта помещения, предпочтительнее поставить терморегулятор в подрозетник (встроенного исполнения). Изредка терморегулятор в подрозетник монтируют способом накладного монтажа, а кабели подводят к нему помощью пластмассовых кабельных каналов разного сечения.

Если ремонтные работы уже выполнены, стоит отдать предпочтение терморегулятору в розетку.

Какая площадь обогреваемого помещения?

Чем больше площадь обогреваемого помещения, тем целесообразней выбрать программируемый терморегулятор для обеспечения экономии. Причем экономия электроэнергии абсолютно не влияет на микроклимат в помещении. Достижимый уровень экономии электроэнергии может составить около 50 %. Терморегулятор будет поддерживать комфортную и экономную температуру в зависимости от вашего ритма жизни. Ночью или при продолжительном отсутствии людей рекомендуем настроить нагрев не более 15 −16 °С.

Прогрессивным решением станет Wi-Fi программируемый регулятор. С целью оптимизации энергорасходов на обогрев в terneo rzx доступна статистика энергопотребления.

На сколько высокие у вас требования к комфорту?

В зависимости от функционала различают следующие терморегуляторы для обогревателей: электромеханические, цифровые и программируемые. Безупречного комфорта можно добиться с помощью недельных программируемых регуляторов. В программируемых с кнопок terneo pro, pro-z, rzx и sen можно задать до 6-ти, а в terneo rzx до 16-ти температурных интервалов в сутки.

Электромеханические и цифровые терморегуляторы.

Для первых двух разновидностей общим является наличие чувствительного элемента на основе биметаллической пластины. Это два металла (со своими значениями коэффициента теплового расширения), которые путем прессования превращены в однородную пластину. При нагреве до заданной температуры она из-за разных коэффициентов изгибается в сторону материала с меньшим его значением. При этом одновременно размыкаются контакты подачи питания на нагреватель. К этим разновидностям относят терморегуляторы terneo моделей rz, srz, vt и rol. Они отличаются:

• поддержанием одной постоянной температуры;
• простотой управления: кнопки или колесико;
• базовым набором функций.

Программируемые терморегуляторы

Доступны три основных режима эксплуатации регулятора — «Таймер», «Ручной» и «Отъезд». Для ведения статистики энергопотребления и более точной регулировки температуры данные о мощности приборов вносят в энергонезависимую память устройства. Возможно изменить гистерезис поддержания температуры в диапазоне (0,5 — 10 °С) или яркость свечения экрана. Их основным преимуществом от цифровых и электромеханических стали:

• нагрев согласно недельному расписанию;
• доступны прочие, уникальные в своем роде функции: предварительный прогрев, активация получасовой паузы в обогреве в случае проветривания помещения.
• высокий уровень теплового комфорта;
• значительная экономия электроэнергии.

Wi-Fi программируемый терморегулятор terneo rzx удаленно управляется посредством смартфона, планшета или компьютера с доступом в интернет.



Оцените новость:

схема подключения, виды и выбор

Одним из достоинств отопительных систем, использующих электрическую энергию, является возможность управления их работой как в ручном, так и в автоматическом режиме. Не стали исключением и инфракрасные системы обогрева, в силу своей безинерционности требующие эффективных и высокоточных устройств для регулировки температуры воздуха в помещении.

Использование в конструкции термостатов современных технологий позволяет аааааане только достичь требуемой точности, но и сократить расходы электроэнергии. К тому же самые инновационные приборы можно подключить к системе «умный дом», полностью доверив автоматике оптимизацию работы инфракрасных обогревателей.[contents h3 h4]

Виды терморегуляторов

В зависимости от конструктивных особенностей, терморегуляторы для инфракрасных обогревателей можно разделить на два вида: электромеханические и электронные.

Электромеханические термостаты

Механический терморегулятор имеет простейшее устройство – тумблер включения и ползунок регулировки температуры

Коммутация цепи в электромеханическом термостате происходит благодаря специальной биметаллической пластине, полученной методом соединения двух полос из металлов с разными коэффициентами теплового расширения. При нагревании одна полоса удлиняется сильнее другой, поэтому пластина изгибается, размыкая электрическую цепь. После прекращения подачи питающего напряжения нагреватель отключается, и температура воздуха уменьшается. Охлаждаясь, биметаллический элемент возвращается в исходное положение, замыкая контакты включения обогревателя. Процесс многократно повторяется, при этом поддерживается заданная температура воздуха.

На корпусе электромеханических термостатов могут присутствовать ручка регулировки, шкала, дополнительные функциональные кнопки и элементы индикации.

Электронные приборы

Классификация видов терморегуляторов

Современные терморегуляторы – это совсем не те приборы, принцип действия которых основывается на механическом размыкании контактов. Конструкция электронного термостата состоит из нескольких элементов:

• датчика температуры, изменяющего свои параметры в зависимости от

степени нагрева;

• блока управления, чьей задачей является обработка данных и управление коммутацией;
• электронного ключа, осуществляющего коммутацию нагрузки. Пример исполнения многофункционального программируемого терморегулятора

Электронные регуляторы могут оснащаться микропроцессорными системами управления, позволяющими гибко программировать прибор на выполнение определенного алгоритма в зависимости от времени суток, дня недели и т. д. Такие устройства могут встраиваться в систему «умный дом» для управления работой отопительного оборудования.

Датчики температуры

Независимо от того, является датчик температуры встроенным или предназначается для выносной установки, он может содержать либо терморезистор, либо термопару. Первый элемент при колебаниях температуры изменяет внутреннее сопротивление. Второй содержит спайку из двух металлов с различными потенциалами. Она вырабатывает электрический ток, величина которого прямо пропорциональна силе нагревания. Зная зависимость изменения параметров датчика от температуры, нетрудно составить алгоритм работы микропроцессора.

Датчики второго типа (термопары) надежнее и обеспечивают точность показаний в пределах 0.1-0.5ºС.

В последние годы большое распространение получили термодатчики, передающие свои параметры через радиоканал. Их достоинство – возможность установки в любом месте без необходимости укладывать провода, что особо важно, если надо коммутировать потолочный обогреватель. Питаются такие приборы от батареек, которые, учитывая малый ток потребления в дежурном режиме, приходится менять не чаще 1-2 раз в год.

Подбор терморегулятора

При выборе терморегулятора для инфракрасного обогревателя надо ориентироваться на функциональность и удобство управления. Но главный параметр, по которому определяют способность прибора выполнять поставленную задачу, является его ток нагрузки.

При превышении этого параметра коммутирующий элемент любого терморегулятора (будь то электромеханическое или твердотельное реле) неизбежно выйдет из строя.

Рассчитать ток нагрузки несложно. Прежде всего надо вычислить ток потребления обогревателя. Для этого достаточно разделить показания прибора в Вт (ватт) на напряжение подключения в В (вольт). Искомая величина будет представлена в А (амперах).

К примеру, для инфракрасного обогревателя мощностью 2.2 кВт ток потребления составит 10 А (2.2 кВт = 2200Вт, а 2200 Вт / 220 В=10 А). Прибавив к этому параметру 15 – 20% запаса, получим ток нагрузки терморегулятора, равный 12 А. Именно на это расчетное значение надо ориентироваться при подборе оборудования.

Нередко в техническом паспорте на изделие производители указывают максимальную коммутируемую мощность. Это и есть величина той нагрузки, которую можно без опасения подключать к терморегулятору.

Как правило, приборы, предназначенные для работы совместно с инфракрасными обогревателями, рассчитаны на подключение нескольких устройств, однако в сумме мощность подключения более 3 – 3. 5 кВт не рекомендуется. При необходимости коммутации нагрузки выше этой величины схема подключения должна содержать дополнительный контактор или магнитный пускатель.

Особенности подключения и монтаж

Потолочные или настенные инфракрасные обогреватели с терморегулятором, конечно же, смогут нормально работать, однако от встроенных термостатов мало толку – их датчики будут срабатывать не на реальную температуру в помещении, а на степень нагрева корпуса отопительного прибора. Именно поэтому правильная схема установки предполагает выносное размещение элементов контроля.

При этом монтаж терморегулятора обязательно должен учитывать зональность работы инфракрасного обогревателя, иначе работа устройства будет некорректной. При установке регулятора температуры следует придерживаться простых правил:

• если установлен потолочный обогреватель, то термостат лучше располагать на удаленной стене. Настенное исполнение ИК-отопителя требует размещения регулятора на той же поверхности, с учетом необходимого удаления;
• оптимальным расстоянием от пола считается высота около 1,5 метра;
• монтаж напрямую зависит от типа крепления – встраиваемые изделия потребуют штробирования стен, а приборы для поверхностного монтажа нуждаются в установке монтажных коробов под питающие кабели и провода термодатчика;
• если схема установки предполагает размещение прибора на наружной стене дома, то под его корпус устанавливается теплоизоляция. Это поможет избежать ложных срабатываний реле;
• выбранное место для установки регулятора температуры должно находиться на удалении от окон, дверей и отопительных приборов.

Схема подключения ИК-обогревателя через регулятор температуры не имеет никаких подводных камней, поэтому монтаж выполняется точно так же, как и установка любой мощной розетки. Естественным требованием является соответствие сечения монтажных проводов мощности нагревателя.

Терморегулятор имеет две пары клемм, которыми подключается к автомату электрического щита с одной стороны и к ИК-обогревателю с другой. Если схема предусматривает подключение нескольких отопительных приборов, то они должны включаться параллельно. При этом возможны два варианта включения:

1. от терморегулятора идет столько пар проводов, сколько приборов требуется через него подключить.
2. от регулятора отходит только два проводника, которые поочередно запитывают необходимое оборудование. На схеме – последовательное подключение двух инфракрасных обогревателей

Разумеется, во втором случае сечение кабеля должно быть больше.

При монтаже важно не перепутать места включений нулевого и фазного проводников, так как некоторые модели электронных регуляторов весьма чувствительны к такого рода «переполюсовке».

Схема включения мощной нагрузки предполагает установку магнитного пускателя или контактора. В таком случае выходные клеммы терморегулятора присоединяются к управляющему реле, а обогреватели подключают через рабочие контакты пускателя.

При подключении инфракрасного оборудования должное внимание надо уделить заземлению. Его контур должен быть надежным, а заземляющие шины иметь низкое внутреннее сопротивление. При работе с мощной нагрузкой нелишней будет и установка устройства защитного отключения.

Организация заземления ИК-обогревателя

В заключение стоит отметить, что выбрать нужный терморегулятор можно на основании теоретических выкладок, обзоров и сравнений. Но установка и подключение прибора к инфракрасному обогревателю потребует от вас не теории, а опыта и практических навыков. При малейших сомнениях обратитесь к профессиональному электрику. Помните – с электричеством и отоплением лучше не шутить!

В дополнение предлагаем вам ознакомиться с любительской видео инструкцией по укладке инфракрасного пола, в том числе подробно рассматривается монтаж терморегулятора и датчика температуры:

Как подключить терморегулятор к инфракрасному обогревателю

Содержание статьи

Производители

Если говорить о производителях, то в продаже легко найти различного рода терморегуляторы для ИК-обогревателя для дачи. Причем, что механического, что электронного типа. Довольно популярными считаются решения от отечественных фирм, что сочетают в себе долговечность, качество и доступную цену. Популярными считаются европейские, японские и американские модели терморегуляторов. Если говорить более подробно о конкретных моделях, то для начала следует назвать регулятор под названием Ballu BMT-1. Этот прибор представляет собой довольно доступное механическое термореле, что работает с инфракрасными обогревательными приборами данного производителя. Плюсами модели будет возможность работы с 1-фазными приборами с мощностью до 2 кВт и наличие довольного большого диапазона регулирования. Еще одним преимуществом будет то, что корпус Ballu BMT-1 сделан из очень прочного пластика.

Следующая модель, что также является довольно востребованной, Easter RTC 70.26. Данный термостат электромеханического типа применяется в теплых полах, оснащенных отопительными приборами инфракрасного типа. В нем есть датчик выносного типа, что измеряет нужные показатели и передает сигнал на главный блок управления. Он очень прост в применении, универсален и может работать с большинством отопительных устройств с мощностью до 3,5 кВт.

Еще один неплохой прибор – Eberle RTT-E 6121. Он относится к категории электромеханических накладных устройств, что имеют управление ручного типа. Диапазон температурного регулирования составляет от +5 до -30 градусов по Цельсию

Важно, что это устройство позволяет управлять сразу несколькими обогревательными приборами, общая мощность которых не будет более 3,5 кВт. Также отличительной особенностью прибора будет возможность его использования в помещениях, где влажность достигает показателя в 95 процентов

В его основе лежит биметаллическая пластина.

Еще одна модель, которая является крайне востребованной среди потребителей, Terneo PRO. Это программируемый электронный терморегулятор, что относится к дорогому ценовому сегменту. Благодаря наличию облака прибор может сохранять в себе все данные о настройках и работе инфракрасного отопителя, что позволяет обеспечить возможность просмотра необходимой информации со смартфона или планшета. Более того, существует специальное приложение для работы с этой моделью терморегулятора.

Для фанатов отечественной продукции наилучшим решением будет «БиЛюкс Т08». Это программируемый термостат от одноименного отечественного производителя. Он оснащен приятной подсветкой экрана, который относится к сенсорным. Отличается высочайшим классом влагозащищенности и имеет очень прочный корпус, сделанный из пластика. Имеет два режима управления:

• программируемый;
• ручной.

Что учесть при выборе термостата

1. Специфика обогрева помещения.

Нюансов по данному пункту множество. Эл/механические терморегуляторы поддерживают температуру на том уровне, который установил пользователь. Этого вполне достаточно, если в доме постоянно кто-то находится, или изменения микроклимата в комнатах в небольших пределах – вопрос несущественный. Эффективность обогрева зависит и от ряда других факторов. Например, насколько утеплены дверные и оконные проемы, «роза ветров», особенности климата в регионе и тому подобное

Немаловажно и то, как расставлены инфракрасные обогреватели, их параметры. В большинстве случаев механических моделей достаточно

Они вполне справляются со своим предназначением и оправдывают стоимость.

Другое дело, если равномерность обогрева жилища имеет значение. Например, постоянство температуры требуется отдельным видам комнатных растений, которые разводят хозяева. Или если жильцы периодически отсутствуют – на работе, в командировке, и регулировать обогрев вручную попросту некому. Следовательно, термостат – не лучшее решение. А если кто-то устанавливает ИК-обогреватели в домашнем инкубаторе или крольчатнике на участке, в теплице и так далее, то для такого применения следует покупать только программируемый вид.

В отличие от сравнительно простых термостатов, они характеризуются большими возможностями и выпускаются в нескольких модификациях. Довольно популярные приборы под брендом Eberle, подключаемые к различным обогревателям, представлены как механическими, так и программируемыми терморегуляторами. Последние, в зависимости от серии, могут работать совместно с разными типами датчиков, отличаются объемом памяти и так далее.

2. Ток нагрузки.

Его несложно вычислить, если посмотреть паспорт терморегулятора и заранее определить, к какому именно обогревателю он будет подключаться.

В документации некоторых термостатов указано, что их можно использовать для одновременного управления несколькими ИК-приборами. Так как все комнаты различаются своей спецификой, такая «универсальность» обогрева вызывает сомнения. Специалисты же вообще не советуют так делать – велик риск выхода из строя терморегулятора.

Типовые схемы правильного подключения

Главный «советчик» – паспорт изделия. Далее – лишь общие нюансы работы. Независимо от типа ИК-прибора, подсоединяются все модели обогревателей к сети через терморегулятор. В этом и состоит смысл управления температурой в помещениях.

1. Как правило, присоединение делается по принципу 1 термостат – 1 обогреватель. Устройство имеет по 2 пары клемм – фазные и нулевые (вход и выход соответственно). По сути, необходимо лишь разорвать цепь питания ИК-обогревателя и установить терморегулятор. Главное – не перепутать провода (нуль и фазу) и правильно выбрать место для крепления. Нюансов его установки много.

2

Тем, кто считает, что рекомендации о нежелательности присоединения к одному термостату нескольких ИК-приборов не для них, следует обратить внимание на точность определения максимального нагрузочного тока. В противном случае устройство быстро выйдет из строя

Вот одна из типовых схем подключения инфракрасных обогревателей через терморегулятор, который является общим органом управления:

Соединение может быть параллельным или последовательным. Но в любом случае понадобится монтаж и ряда других элементов схемы. На рисунке это магнитный пускатель. Получится ли все самостоятельно рассчитать и правильно установить – другой вопрос.

Расценки

Марка	Серия	Тип термостата	Диапазон регулирования, °C	Точность настройки, °C	Ток, А	Розничная цена, рубли
Eberle	INSTAT+ 3R	электронный	5 – 30	0,5	10	5 270
3563	эл/механический	от 0 до +35	1	16	970
6121	850
6163	10	1 080
Zilon	ZA-1	10 – 30	1,5	16	980
AOX	Т25	1	880
Тerneo rol		0 – 35	1 240
Ballu	ВМТ1	10 – 30	1,5	10	690
Е91		программируемый	от +5 до + 95	0,5	16	2 380
Frontier	TH-920D	5 – 35	4 560

https://youtube. com/watch?v=PdzRIbDkVjo

Стационарные обогреватели

Как правило, это самые удобные устройства, так как их можно устанавливать в любом месте, где есть розетка, и переносить из комнаты в комнату. Напольный инфракрасный обогреватель с терморегулятором отличаются следующими преимуществами:

• Они обладают очень высоким КПД, который составляет 99% и могут использоваться на дачах, расположенных в районах с суровыми зимами.
• В основе напольного устройства может выступать пропан, который удешевляет его стоимость, сохраняя высокий уровень нагрева помещения.

Если прибор содержит в основе газ, то при работе он сжигает кислород, поэтому не стоит устанавливать его в небольших закрытых помещениях без увлажнителя воздуха. Зато он незаменим на открытом пространстве, когда похолодало, но есть необходимость работы во дворе.

Как правило, современные напольные инфракрасные обогреватели имеют встроенную функцию отключения при падении, что делает их работу безопасной, когда зимой на даче никого нет.

Терморегулятор в стационарном устройстве может быть как встроенным, так и подключаться отдельно. В идеале, если покупается прибор уже оснащенный термостатом, но если его нет, то лучше брать изделия одной фирмы.

Когда выбирается инфракрасный излучатель для дачи, на которой владельцы зимой появляются редко или вообще не приезжают до весны, то нет смысла брать прибор с механическим термостатом, который настраивается вручную. Хотя электронный или программируемый аналоги стоят дороже, но если у них есть встроенный Wi-Fi, ими можно управлять на расстоянии, отслеживая все изменения через смартфон или компьютер. Это так же удобно, когда предстоит поездка на дачу, так как можно по пути к ней изменить настройки, чтобы к прибытию домочадцев в доме было тепло и уютно.

Виды и принцип действия терморегуляторов для ИК-обогревателя

Принцип действия инфракрасных обогревателей заключается в том, что они греют не воздух, а окружающие предметы. Те, в свою очередь, начинают испускать тепло, создавая в помещении теплую атмосферу. Благодаря такой схеме работы инфракрасные обогреватели характеризуются высокой эффективностью. Они обеспечивают быстрый прогрев и могут работать в помещениях любого типа. Это могут быть:

Главным отличием инфракрасного прибора является то, что он греет не воздух, а предметы вокруг себя.

• жилые помещения – кухни, комнаты, коридоры и многое другое;
• промышленные помещения – склады и производственные цеха;
• административные помещения – рабочие кабинеты и офисы;
• хозяйственные помещения – сараи, помещения для домашних животных и гаражи.

Также они применяются для обогрева открытых площадок – это территории у бассейна, детские и спортивные площадки, террасы, веранды и многое другое.

Используя инфракрасные обогреватели для обогрева помещений, необходимо обеспечить контроль за температурой. В противном случае можно потратить электроэнергию впустую, создав в комнате самый настоящий Ташкент. Простые переносные нагреватели, подключаемые к розетке, оснащаются самыми простыми терморегуляторами или не менее простыми ступенчатыми регуляторами мощности – в этом случае за температурой приходится следить самостоятельно.

Что касается настенных и потолочных инфракрасных нагревателей, то они чаще всего представляют собой отдельные греющие модули без каких-либо элементов управления – наподобие обычного светильника, который подключается к сети через регулятор или выключатель. Для того чтобы обеспечить температурный контроль, необходимо приобрести отдельный терморегулятор. После этого останется выполнить подключение прибора к инфракрасному обогревателю – это не сложнее, чем смонтировать светильник с выключателем.

Существуют два вида терморегуляторов для инфракрасных обогревателей:

Простые механические устройства надежны в работе, но не отличаются высокой точностью.

• механические терморегуляторы;
• электронные терморегуляторы.

Главным преимуществом механических терморегуляторов является их предельная простота. В их конструкции предусмотрен простейший биметаллический элемент, реагирующий на изменение температуры окружающей среды. Как только температура поднимается до заданного значения, электрический контакт размыкается, прекращая работу нагревательного элемента в инфракрасном обогревателе. Фиксируя падение температуры, датчик замыкает контакты, возобновляя питание нагревательного элемента.

Принцип действия механического терморегулятора для ИК-обогревателя чрезвычайно прост. Только вот точности от него ждать не приходится – расхождение может составить несколько градусов. Чаще всего градуировка в градусах здесь отсутствует, а температура выставляется приблизительно, с ориентировкой на шкалу с цифрами от 0 до 9. Из-за этого страдает энергопотребление, в результате чего растут цифры в счетах за свет.

Электронные терморегуляторы для ИК-обогревателей отличаются более высокой точностью – они способны поддерживать заданную температуру с точностью до 0,5-1 градуса. Это уже более приемлемый показатель. Кроме поддержки температуры, электронные такие приборы умеют:

• работать по расписанию;
• работать по заданной программе;
• работать в составе охранных систем;
• управляться по GSM-каналу;
• работать в режиме «Антизамерзание».

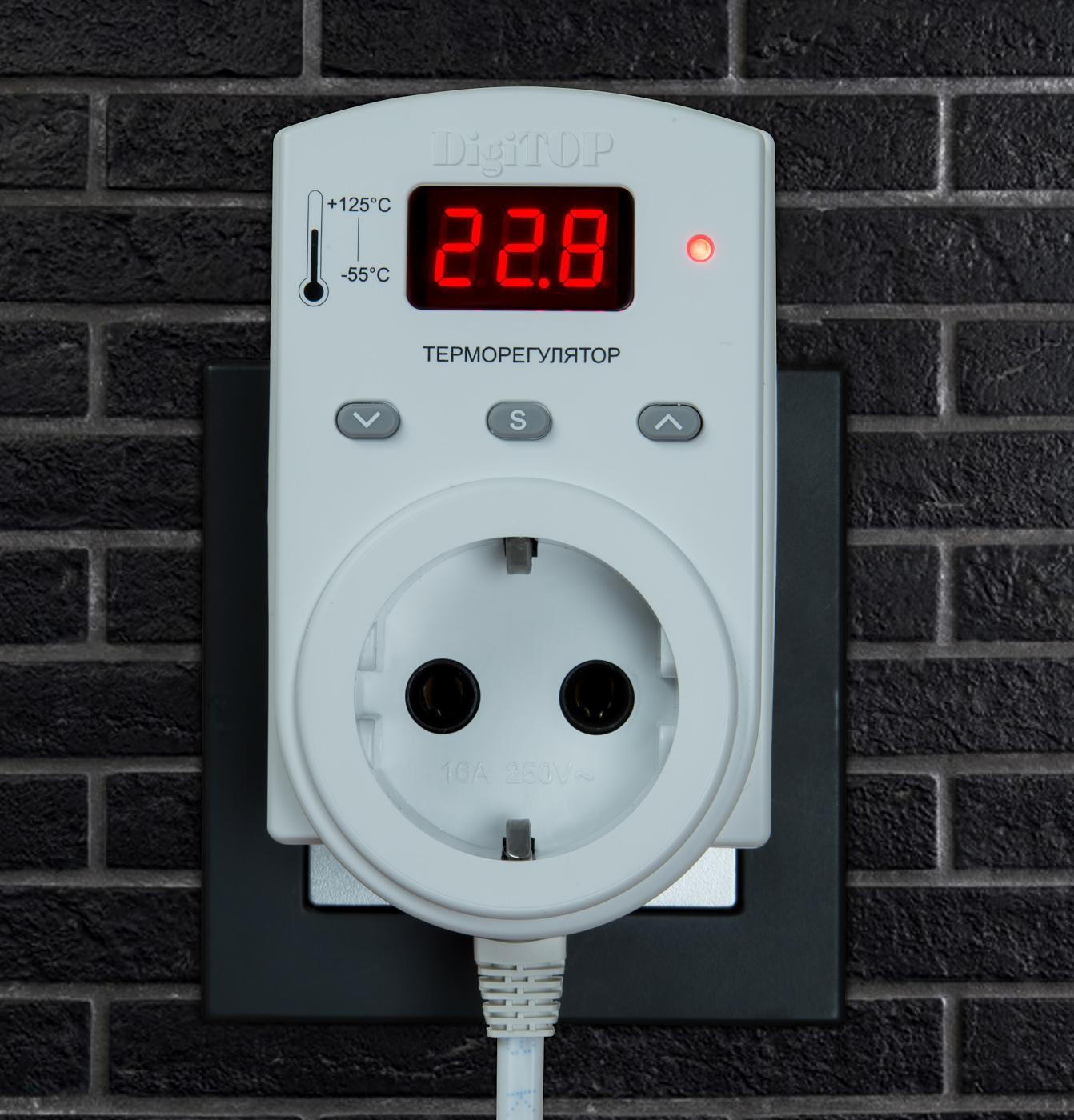

Регулятор температуры, вставляемый в розетку, прост в установке и замене.

Электронные терморегуляторы могут быть простыми и сложными, иметь массу настроек или не иметь их вовсе. Отдельные модели оснащаются модулями дистанционного управления и сенсорными экранами. Все это позволяет сделать управление обогревом более удобным.

Самый простой регулятор температуры представляет собой небольшой блок, вставляемый в розетку. В этом блоке есть своя розетка, управляемая встроенным электронным модулем с датчиком температуры. Модуль следит за температурой в помещении, включая или отключая розетку. Более сложные электронные терморегуляторы ориентированы на управление мощными обогревателями или сразу несколькими единицами отопительного оборудования – они встраиваются в стену в удобном для управления месте.

Терморегуляторы для теплого пола

Цвета корпуса: 4019 руб

5…45 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 39 мм PDF инструкция

Цвета корпуса: 4119 руб

5…45 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 39 мм PDF инструкция

Цвета корпуса: 4670 руб

5…45 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 39 мм PDF инструкция

Цвета корпуса: 4770 руб

5…45 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 39 мм PDF инструкция

Цвета корпуса: 3529 руб

5…60 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 38 мм PDF инструкция

Цвета корпуса: 3629 руб

5…60 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 38 мм PDF инструкция

Цвета корпуса: 2441 руб

5…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 35 мм PDF инструкция

Цвета корпуса: 2541 руб

5…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 35 мм PDF инструкция

Топ продаж Цвета корпуса: 2125 руб

5…40 °С 230 В внешний R10-3 3000 ВА 16 А 75 × 75 × 39 мм PDF инструкция

Цвета корпуса: 2225 руб

5…40 °С 230 В внешний R10-3 3000 ВА 16 А 75 × 75 × 39 мм PDF инструкция

Цвета корпуса: 1902 руб

10…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 43 мм PDF инструкция

Цвета корпуса: 2002 руб

10…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 43 мм PDF инструкция

Цвета корпуса: 1790 руб

10…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 43 мм PDF инструкция

Цвета корпуса: 1890 руб

10…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 43 мм PDF инструкция

3417 руб

−9…+99 °С 230 В два D18-4 в термоусадке 2 x 3000 ВА 2 x 16 А 80 × 90 × 54 мм PDF инструкция

Новинка 4940 руб

5…45 °С 230 В R10-4 7 000 ВА 32 А 70 × 85 × 53 мм PDF инструкция

2634 руб

5…40 °С 230 В R10-4 7 000 ВА 32 А 70 × 85 × 53 мм PDF инструкция

Зачем нужен

Осенью, когда центральное отопление еще не подключили, холодной зимой или ранней весной зачастую используют обогреватели. Особенность их работы — необходим контроль за нагревом. Если температура в комнате становится нормальной, прибор отключают. По мере остывания снова подключают к сети.

При этом зона комфорта у каждого своя — одним хорошо отдыхается при +18 град, другим требуется иной режим. Чтобы поддерживать постоянно необходимую температуру воздуха, приобретают терморегуляторы. Они автоматически отключают источник тепла при достижении заранее выбранной температурной точки.

Общее понятие о температурных регуляторах

Приборы, фиксирующие и одновременно регулирующие заданное температурное значение, в большей степени встречаются на производстве. Но и в быту они также нашли своё место. Для поддержания необходимого микроклимата в доме часто используются терморегуляторы для воды. Своими руками делают такие аппараты для сушки овощей или отопления инкубатора. Где угодно может найти своё место подобная система.

В данном видео узнаем что из себя представляет регулятор температуры:

В действительности большинство терморегуляторов являются лишь частью общей схемы, которая состоит из таких составляющих:

1. Датчик температуры, выполняющий замер и фиксацию, а также передачу к регулятору полученной информации. Происходит это за счёт преобразования тепловой энергии в электрические сигналы, распознаваемые прибором. В роли датчика может выступать термометр сопротивления или термопара, которые в своей конструкции имеют металл, реагирующий на изменение температуры и под её воздействием меняющий своё сопротивление.
2. Аналитический блок – это и есть сам регулятор. Он принимает электронные сигналы и реагирует в зависимости от своих функций, после чего передаёт сигнал на исполнительное устройство.
3. Исполнительный механизм – некое механическое или электронное устройство, которое при получении сигнала с блока ведёт себя определённым образом. К примеру, при достижении заданной температуры клапан перекроет подачу теплоносителя. И напротив, как только показания станут ниже заданных, аналитический блок даст команду на открытие клапана.

Электронные термостаты для котлов отопления

Для того чтобы полностью автоматизировать отопительную систему, устанавливается электронный регулятор температуры, который «берет на себя» все процессы, происходящие как в котле, так и в окружающей среде.

Как правило, большинство подобных устройств состоят из выносного датчика с дисплеем, который устанавливается в комнате и регулирующего элемента, отвечающего за работу котла. Сфера применения этих приборов довольно широка: это может быть, как регулятор комнатной температуры для газового котла, так и для оборудования, работавшего на твердом топливе или электричестве.

Сегодня на рынке представлены следующие модели электронных термостатов:

• Устройства с таймером, в задачу которых входит не только отслеживание температуры воздуха, но и ее изменения в зависимости от времени суток. Эта функция особенно подходит тем потребителям, у которых в будние дни никого нет дома, поэтому можно выставить минимальную температуру нагрева помещения, которая станет повышаться к моменту возвращения людей с работы. Подобная услуга позволяет экономить до 50% энергозатрат.
• Если требуется терморегулятор для электрического котла, то лучшим вариантом станет электронный аналог, в основе которого биметаллическая пластина. Она изгибается при подъеме температуры воздуха, перекрывая доступ электроэнергии к обогревателю. Когда температура опустится ниже запрограммированной, то пластина выпрямится, и ток снова «побежит» к электрокотлу.

Преимущества электронного терморегулятора для электрического котла или другого типа обогревателей:

• Они управляются дистанционно, что позволяет менять настройки, не выходя из помещения и с учетом того, комфортно в нем находится или нет.
• Управляющая панель монтируется в любой жилой комнате, главное, чтобы на нее не падали прямые солнечные лучи и рядом не было других нагревательных или охлаждающих устройств.
• Возможность регулировки температуры воздуха с учетом времени суток.
• Они намного быстрее реагируют на изменения в окружающей среде, чем их механические «собратья», допуская погрешность не более 0.5 градусов.
• Значительная экономия энергоресурсов за счет быстрого реагирования на понижения/повышения температуры и произведение автоматических перенастроек.

Некоторые потребители находят недостатком электронных терморегуляторов для котлов (твердотопливные, газовые или электрические, не имеет значения) их стоимость, но с учетом всех функций, которыми они обладают и экономией, которою создают, это вложение денег окупается в течение одного отопительного сезона.

Для тех, кто желает не просто задать необходимые параметры регулятору температуры, но и отслеживать работу котла и обогрев дома, находясь на расстоянии, подойдут еще более дорогие и сложные устройства.

Принцип действия инфракрасных обогревателей

Инфракрасные обогреватели не зря заслужили свою популярность. Их преимущества связаны с использованием принципиально иного (относительно других типов нагревательных приборов) способа обогрева помещения. Но для того чтобы понять, в чем состоит принципиальная разница, давайте для начала разберемся, что же такое есть тепло.

Тепло или, как говорят физики, теплота — это внутренняя энергия термодинамической системы — предмета, вещества либо среды. Выражается эта энергия в силе межмолекулярных взаимодействий, которые у жидкостей и газов проявляются в беспорядочном броуновском движении молекул. Чем больше энергии заключено в системе, тем быстрее двигаются молекулы.

Мир устроен так, что стремится к равновесию. Две системы с разным количеством энергии вступают во взаимодействие энергетического обмена до тех пор, пока их энергия не уравняется. Для лучшего понимания этого процесса приведем простой пример. Представим себе кастрюлю с кипятком, стоящую в комнате. Кипяток в кастрюле будет остывать — отдавать энергию воздуху в комнате до тех пор, пока количество энергии в воде и в воздухе, выражаемое температурой, не уравняется. Вода остынет до комнатной температуры, одновременно нагрев воздух в комнате — отдав ему свою энергию.

Именно на этих взаимодействиях энергетического обмена и основаны все без исключения системы обогрева. Разница состоит в способе передачи энергии. Вернемся к нашему примеру. Как именно вода отдавала свою энергию воздуху?

Например, если мы находимся в комнате с радиатором отопления, тепло мы почувствуем только тогда, когда радиатор прогреет воздух в комнате. Тепло от радиатора передастся нам через воздух.

Принципиально иным носителем тепла является излучение, испускаемое предметом или веществом, обладающим большим количеством энергии. Излучение, воздействуя на молекулы вещества, увеличивает силу межмолекулярных взаимодействий. Наиболее эффективно тепловая энергия передается инфракрасным излучением.

На принципе «лучистого тепла», то есть передачи энергии излучением, как раз и работают инфракрасные обогреватели.

Теплые инфракрасные полы

Пленочные теплые полы уже давно и прочно вошли в жизнь людей. Они являются отличной альтернативой водяному отоплению с подключением газового или твердотопливного котла. Терморегулятор для инфракрасного пола не обязателен, если на даче проживают круглогодично, но следует быть готовыми, что подобное отопление влетит «в копеечку», так как отключать и включать его придется вручную, что вызывает перерасход электричества.

Как показывает практика, самыми экономными являются цифровые терморегуляторы для инфракрасного пола, хотя стоят они достаточно дорого. Это связано с тем, что они способны сохранять до 70% электроэнергии при работе пола.

Большой популярностью у потребителей пользуются электронные термостаты, которые продаются по средней цене, но при этом могут управляться дистанционно и работать сразу на несколько помещений, если прибор многоканальный.

Механические термостаты самые дешевые на рынке и требуют ручной настройки, но если на даче все время кто-то есть, то они вполне подойдут для регулировки инфракрасного пола.

Как правило, для теплых полов используются термостаты с выносным датчиком. Рабочая часть устройства устанавливается между нагревательными элементами пленки, а датчик с дисплеем крепится на стену.

В зависимости от типа инфракрасного обогревателя, к нему подбирается регулятор температуры воздуха. Самым простым, но при этом надежным и эффективным является терморегулятор в розетку. С обратной стороны он имеет вилку, а с лицевой – розетку, в которую подключается обогреватель, и дисплей или ручка-регулятор.

Подбирая термостат к инфракрасному обогревателю, нужно учитывать мощность последнего. Она не должна превышать мощности контроллера.

Обычные механические устройства работают от сети, тогда как электронные и цифровые аналоги от простых или аккумуляторных батареек, которые нужно периодически менять или подзаряжать.

Правила выбора

Но мало знать, товарам каких производителей можно доверять. Необходимо также заранее оценивать основные критерии выбора конкретной модели терморегулятора.

Контроль за температурой нагрева воздушных масс в помещении. В первую очередь следует убедиться в том, что девайс контролирует именно этот показатель, а, например, не степень нагрева самого обогревателя

В противном случае приобретением может оказаться вообще бесполезным.
Важно учитывать и максимальную мощность самого отопительного прибора. Именно на ее основе следует выбирать и мощность терморегулятора

Оптимальным вариантом считается тот случай, когда мощность самого термостат как минимум на 20% выше предельной мощности обогревателя.
Необходимо учитывать тип помещения, его местонахождение и конкретные характеристики, в частности, влажность воздуха, частоту проветриваний и некоторые другие. Чем хуже будут условия эксплуатации, тем мощнее и защищеннее должен быть и сам терморегулятор.
Необходимо определить задачи, которые будет выполнять данное приспособление.

Конечно, не стоит забывать и о таких показателях, как внешний вид, размер и цвет терморегулятора. Они хоть и не являются ключевыми при выборе, но все же оказывают влияние на покупку. Лучше всего, что термостат гармонично вписывался в окружающую обстановку и не сильно выбивался из общего интерьера комнаты.

Загрузка…

устройство и виды термореле, подключение, обзор моделей и цен

Что если на обогревателе нет терморегулятора?

• Чтобы создать уютное тепло, нужно включать и выключать такой прибор – это неудобно;
• Нельзя прогреть помещение заранее, например, в холода перед возвращением с работы;
• Из-за оставленного без надзора обогревателя может возникнуть пожар;
• Нельзя, уезжая на выходные, оставить включенный обогреватель, чтобы он работал не в полную силу, а только немного грел комнатные цветы;
• Температура в комнате будет иногда излишней, а счета за свет немалыми.

Вывод очевиден: терморегулятор для инфракрасного обогревателя – полезный атрибут!

Узнаем, как он работает, как подключается и сколько стоит.

Об инфракрасных обогревателях

Инфракрасные обогреватели завоёвывают любовь потребителей. Если сравнивать их с масляными радиаторами, то «домашнее солнышко» греет быстрее, его можно размещать под потолком и определённые виды излучения даже считаются лечебными!

Инфракрасное отопление

Кроме того, как известно, ИК лучи греют предметы, а не воздух.

Это означает, что удачно расположив прибор, можно вечером ложиться в тёплую постель.

Инфракрасные обогреватели (потолочные и настенные) с терморегулятором отлично подойдут для загородного домика, в котором не живут, а только наведываются на выходные и праздники.

В отсутствие хозяев можно установить t в 5 0С – только чтобы не перемёрзли системы. Когда хозяева приедут, ИК прогреет дом за 15 минут!

Принцип действия терморегуляторов

Можно сказать, что инфракрасный обогреватель с термореле – это не простой бытовой прибор, а интеллектуальная климатическая система.

Суть работы термостата в том, чтобы измерять температуру, а потом включать и выключать прибор, когда показатели в комнате достигнут определённых значений.

Но у терморегулятора для ИК-обогревателя есть отличие от классических устройств.

Обычно терморегулятор измеряет t вблизи обогревателей, а значит, не может адекватно оценивать температуру в помещении.

Для ИКО термореле идёт в отдельном корпусе и крепится, по желанию хозяина, в любую точку дома.

При помощи терморегуляторов можно:

• Задавать программу отсрочки подогрева к заданному часу;
• Программировать отключение после нескольких часов работы;
• Поддерживать выбранную температуру;
• И даже создавать циклические программы, например, на неделю.

Об устройстве термореле

В зависимости от конструкции все приборы можно разделить на:

1. Механические.
2. Электронные.

Механические

Механический терморегулятор

Это пластиковая коробочка размером чуть больше розетки. Она снабжена кнопкой вкл./выкл. и колёсиком, с нанесённой температурной шкалой.

На некоторых моделях ещё есть светодиод, показывающий, работает ли сейчас устройство. Другие производители снабдили свои творения жк-дисплеем на который выводятся данные.

Цифра «20 0С», на колёсике отдельных приборов имеет выпуклость – её нетрудно нащупать в темноте или с плохим зрением.

Бывают терморегуляторы:

1. Врезные (можно «утопить» в стене).
2. Накладные (крепятся на стене).

Такие приборы не расходуют электроэнергию: принцип работы основан на свойстве различных материалов, по-разному реагировать на изменение температуры.

Степень нагрева изменяется в зависимости от уровня нажима контактной группы. Обычно механические термореле для обогревателя работают в пределах 5 – 30 0С, если прибор исправен, погрешность будет от 0,5 до 2 градусов.

Механика остаётся востребованной по ряду причин:

• Легко разобраться в управлении даже тому, кто далёк от техники;
• Простая конструкция даёт надёжность и долговечность;
• Цена ниже, чем у электронных.

Если говорить о максимуме комфорта, то механический вариант – не подходит. На нём настраивается только одно значение температуры.

Электронные (программируемые)

Электронный терморегулятор

Это мини-компьютер с экраном и кнопочной панелью (либо сенсорный экран). Вариантов дизайна тут масса. Лицевая сторона может быть спрятана под пластиковую крышку.

Многие из терморегуляторов подходят не только к ИК-обогревателям. Они универсальны и если хозяин решит установить, например, тёплые полы, специально покупать новый прибор не придётся.

Функция самоконтроля диагностирует состояние регулятора и если обнаруживает поломки, переводит прибор в режим пониженной активности (30%).

Электронный терморегулятор предоставит всю гамму возможностей для программирования. И даже регулируется дистанционно при помощи мобильных устройств.

Владелец сможет включить отопление к своему приезду домой и не переживать, если в спешке забыл выключить обогреватель.

Обзор цен

Некоторые модели механических терморегуляторов для инфракрасных обогревателей и примерные цены:

• Eberle rtr-e 6163 – около 900 -1200р.
• Еberle rtr-e 6121 – 900 – 1100р.
• Мистер Хит CEWAL RQ10 – 900 р.
• Ballu BMT-1 – 900-1000 р.
• Аox т25 (аокс т25) – 800 р.

Выборочные примеры электронных терморегуляторов:

• Вilux Т5 – 10000 р.
• Uth-10 a – 8500 р.
• Вilux gsm t9 – 6500 р.
• Devireg touch – около 6500 р.
• Eberle Instat+3R – 5000 – 6000 р.
• Еlectrolux thermotronic touch ett-16 – 4500 р.
• Frontier th-0108F – 4000 р.
• Вilux Т02 – 3600 р.

Подключение терморегулятора к инфракрасному обогревателю

Важно правильно выбрать место для закрепления датчика температуры:

• Его не желательно размешать вблизи самого обогревателя;
• Подойдёт внешняя стена дома;
• Так, чтобы не попадали лучи солнца;
• Вдали от сквозняков и повышенной влажности.

  Принципиальная схема подключения ИПО

Чтобы включить ИК-обогреватель через терморегулятор, нужно подсоединить реле к автоматическому выключателю. Затем от него запитать обогреватель.

Есть несколько схем подключения:

1. К регулятору – 1 обогреватель. Проводятся два провода (фаза и ноль) от автомата до терморегулятора. Вторая пара проводов таким же образом соединяется с ИКО.
2. К регулятору – 2 обогревателя. От автомата до регулятора подводятся ноль и фаза, затем от него делается разводка на два обогревателя. Подключение параллельное.
3. К регулятору – более двух обогревателей или один промышленный обогреватель. Подключаются приборы через магнитный пускатель. Схему подбирают под каждый случай отдельно.

Если отопление монтируется для большого помещения, например, цеха, лучше разместить терморегуляторы через каждые 100 – 150 м.

Итак. Терморегулятор нельзя отнести к приборам первой необходимости. Но с ним обогреваться инфракрасными лучами будет удобно и гораздо выгоднее!

Определитесь по функциям и цене, какой вам больше подходит вариант: механический или электронный. И наслаждайтесь комфортом, который дарят современные технологии!

DigiTOP ТР-1 с датчиком 2м- терморегулятор в розетку для инфракрасного обогревателя, радиатора, конвектора.

Характеристики:

• Коммутируемые устройства: электрические бытовые обогреватели,конвекторы, инфракрасные панели
• Режим работа: обогрев или охлаждение
• Длина провода датчика: 2м
• Вариант установки: в розетку
• Количество каналов измерения: 1
• Диапазон измеряемых температур: –55,0… +125,0 град. C
• Диапазон регулируемых температур: –55,0… +125,0 град. C
• Дискретность индикации: 0,1 град. C от –9,9 град. C… +99 град. C  1 град. C в остальном диапазоне
• Погрешность измерения: не более 0,5 град. C
• Зона гистерезиса (dT): 0,1…39,9 град. C
• Максимальный ток нагрузки: 16A(250В)
• Питание: ~220(±10%)В, 50Гц
• Максимальная мощность нагрузки: 3,5 КВт



Инструкция PDF>>



Регулятор температуры (терморегулятор) ТР-1предназначен для контроля и поддержания температуры (диапазона температур) в жилых и производственных помещениях путем включения и отключения нагревательного или охлаждающего оборудования. Конвектор, масляный обогреватель, тепловая пушка, вентилятор или другое нагревающее или охлаждающее устройство включаются непосредственно в сам прибор, подключенный в сеть. Датчик температуры располагают в той зоне, где необходимо поддерживать температурный режим.

Оснащенный высокоточным микропроцессором, терморегулятор ТР-1 реагирует на колебания температурного режима в точности до 0,5ºС и срабатывает на включение/выключение обогревателей, конвекторов, кондиционеров и прочего оборудования. Используя терморегулятор автоматический можно круглый год поддерживать в доме комфортный микроклимат и достичь экономии энергоресурсов до 70%. Для этой цели ТР-1- идеальный выбор.

Для поддержания заданной температуры пользователь устанавливает:

• значение поддерживаемой температуры.
• допустимое отклонение от нее (гистерезис)
• режим работы (нагрев или охлаждение).



Терморегулятор, с помощью датчика анализирует температуру. Если она стала меньше установленной (Н-р 20С) включается обогреватель, который доводит температуру до установленной плюс Отклонение/Гистерезис (н-р 5С). При достижении 25С терморегулятор отключит нагреватель. Воздух начнет охлаждаться и при достижении значения 20С – терморегулятор вновь включит обогреватель. Аналогично прибор работает и с охлаждением при использовании любого охладителя, вентилятора и т.п.

Таким образом, поддерживается комфортный диапазон температур, а экономия электроэнергии при использовании Терморегулятора (регулятора температуры) — доходит до 70%.

Основные особенности:

• Полностью цифровое управление.
• Одноканальный терморегулятор.
• Работа как на нагрев, так и на охлаждение.
• Индикация контролируемой температуры.
• Высокая мощность подключаемых обогревательных/охлаждающих устройств.
• Мобильность.
• Не требует монтажных работ.
• Сброс на заводские установки.
• Подключение непосредственно в розетку.


Для чего нужен терморегулятор? Обзор возможностей

Для чего нужен терморегулятор?

Зачем нам  нужен терморегулятор? Для чего продавцы обогревательных систем рекомендуют дополнительно приобретать Терморегуляторы, и что они дают?



   Многие, при установки различных систем обогрева сталкиваются с вопросом нужен ли им дополнительно терморегулятор. Ведь зачастую цена терморегулятора, может составлять половину от самого прибора обогрева.



Что дает и для чего нужен терморегулятор, а так же почему рекомендуют его устанавливать, рассмотрим в этой статье.



Как работает терморегулятор?

    Терморегулятор это прибор, механический либо электронный, позволяющий размыкать электрическую цепь (отключать электроприборы) при достижение заранее заданной ему температуры. Простыми словами помогает обогревателям поддерживать в помещении определенную, заданную температуру.

Для чего нужен терморегулятор?

Во первых, устанавливая любой отопительный прибор, будь то «конвектор», «ифракрасник» или «теплый пол», мы хотим добиться комфортной температуры в помещении. Не все обогреватели имеют встроенный терморегулятор, а те что и имеют могут лишь регулировать собственную температуру.

Для того же, чтоб правильно определить темперу в помещении целом нужен терморегулятор, при этом необходимо устанавливать термодатчик на определенном расстоянии от приборов нагрева.

То есть, для поддержания постоянной комфортной/заданной температуры в помещении как раз и нужен отдельно установленный терморегулятор.

Самый распространённый вид терморегуляторов являются терморегулятор для теплых полов. Однако, и другие виды отопления такие как конвекторы, инфракрасные обогреватели желательно подключать через терморегулятор, для их оптимального времени работы. Как правило данные регуляторы температуры представляют собой небольшую коробочку напоминающие выключатель внешней либо внутренней установки и имеют реле температуры (механическое либо цифровое). Такие терморегуляторы нужно устанавливаются в систему обогрева, путем соединения в электрическую цепь и закрепляются на стену.

Во вторых об экономии:

Покупая терморегулятор, мы несем некоторые дополнительные затраты. Например покупая терморегулятор для отопления частного дома, нам нужно устанавливать терморегуляторы в каждое отапливаемое помещение, соответственно количество терморегуляторов равно количеству комнат. Но в дальнейшей работе системы отопления дома, регуляторы помогут не только поддержать комфортную температуру но существенно снизить затраты на электроэнергию.  Так например уезжая из дома на длительное время, можно выставить небольшую температуру для поддержания положительных значений. А значит затраты на отопление в ваше отсутствие будут минимальны.







«Безусловно использование Терморегулятора  дает дополнительную экономию в электроотоплении!»



Особенно важное значение имеет использование терморегулятора для кварцевых монолитных обогревателей.

  При отопление с помощью монолитных кварцевых или каменных обогревателей главным их экономичным свойством является возможность надолго удерживать тепло после отключения «эффект горячего кирпича». Но чтобы использовать это свойство им необходимо периодическое принудительное отключение. Для этого им нужен терморегулятор либо  устанавливать их через таймер времени.

Тут подойдут не только вышеупомянутые, монтируемые в цепь терморегуляторы, но и терморегуляторы прямого подключения. Такие приборы не требуют дополнительных навыков в установке и представляют собой терморегулятор с вилкой и розеткой. Эти приборы вставляются напрямую в розетку а вика обогревателя в него.

Как выбрать терморегулятор.

Выбирая терморегулятор важно знать какую максимальную нагрузку вы планируете на него подавать, так как на один регулятор можно подключать несколько приборов обогрева. Планируете вы его подключать цепь обогревателей, либо просто хотите воткнуть в розетку и выставить температуру.

Выбирая из множества производителей можно ориентироваться на удобства и внешний вид, так как принцип работы и свойства терморегуляторов в основном одинаковы.

Однако не стоит смотреть на самые дешевые модели китайских производителей,  рекомендуем обратить внимание на терморегуляторы надежных брендов. Как правило цена на них выше всего на 20%, а надежность и электро-пожаробезопасность терморегулятора должна быть на первом месте.

Если у вас остались вопросы по выбору либо нужна консультация специалиста, звоните нам +7 495 088-93-21 . Мы поможем вам с грамотным подбором терморегулятора.

Элементы управления инфракрасным обогревом

	Solaira 120/240 Вольт Контроль для кварцевых обогревателей. Регулируемый терморегулятор — это Погодостойкий цифровой полупроводниковый регулятор мощности, предназначенный для регулировки тепловой мощности от 10% до 100%. Переключатель включения / выключения SOFT START медленно увеличивает мощность, чтобы продлить срок службы эмиттера. Органы управления вверх / вниз с уровнем нагрева, отображаемым на передней светодиодной панели. Установка в обоих внутренние или наружные применения, включая влажную среду.Органы управления Кварцевые лампы или трубки 115-120 В переменного тока до 1600 Ватт, 208-240 В переменного тока до 3200 Ватт.		Fostoria VHC-32 Регулируемый регулятор 208/240 В. Твердотельный регулятор мощности, обеспечивающий удобный способ регулировки тепловая мощность на электрических инфракрасных нагревательных элементах. Контрольные нагреватели включены патио, в укрытиях или в других защищенных местах на открытом воздухе. Это может работают кварцевые лампы или кварцевые лампы мощностью до 3200 Вт.
	Контроль температуры.Цифровые регуляторы температуры процесса, термостаты и реле, Твердотельные регуляторы мощности		Контроллер Fostoria VHC-15. Твердотельная переменная Устройство контролирует тепловые нагрузки до 15 ампер. 208/240 Вольт «в линию» Контроллер. Встроенный поворотный переключатель включения / выключения с пластиной на поверхности. Разработан для монтажа в электрическую настенную коробку размером 2 x 4 дюйма. Может работать с кварцевыми трубчатыми инфракрасными обогревателями
	Fostoria FTC-30 30 минут Ручной таймер.Встраивать или подключать к панели контакторов. Включает таймер, настенную пластину и ручку управления. 120/208/240 Вольт, 28 Макс. Амперы. Рекомендуется для двойной коробки глубиной 2-1 / 2 дюйма или для установки снаружи с использованием корпуса NEMA типа 3R		Johnson Controls A19BAG-1 Термостат для переносных обогревателей с удлинителем и цепью Вешалка. Прочный компактный термостат, разработанный специально для временные установки. Удлинитель длиной 6 футов с вилкой типа «контрейлер», цепное крепление.Диапазон: от 35 до 95F. включение / выключение переносных обогревателей
	Columbus Electric KT-121 Термостат. Термостат для переносных обогревателей с удлинителем и подвесом. Встроенный термостат. 13 А при 125 В переменного тока. Диапазон температур от -10 до 100 F, специально разработанный термостат для автоматического управления линейным напряжением. Systems., Биметаллический чувствительный элемент обеспечивает точный контроль тепла или Системы охлаждения. Пылезащищенный контакт Snap-Action.Отлично подходит для домашних животных! Держите ваши клетка с нужной температурой с помощью этого доступного встроенного термостата.		ETI Средства управления таянием снега и льда и Датчики Снежный переключатель (автоматический Контроль за таянием снега). Инфракрасный контроль таяния снега
	Переносной термостат APT-2. Мощность 1200 Вт. Термостат на 10 ампер. Подключите обогреватель в гнездо для термостата на передней панели и вставьте термостат. в любую розетку 110–120 В переменного тока.Переключение мгновенного действия, биметаллическое считывание. 5 ‘шнур. Диапазон «Hi-Lo»		Термопары, Датчики температуры и RTD (Датчики температуры сопротивления). Прецизионные изолированные термопары, калибровки J, K, T и E, изготовленные из специальных Пределы погрешности проволоки, длина 36 и 72 дюйма, удобные упаковки по 5 штук
	Панели контроля температуры SCR или контакторные панели, рассчитанные на любое применение.Полнофункциональные контроллеры температуры и перегрева с цифровой индикацией. SCR или контактор панели, подходящие для любого применения. Твердотельное управление SCR. Механический контакторное управление, от 120 до 480 В, до 600 А, аналоговое и цифровое контроллеры		Бесконтактный инфракрасный порт Датчики и сканеры температуры — удаленный мониторинг температура нагреваемого материала или температура печи.
	Fostoria с предварительным подключением Панели контакторов, 50-300 ампер, контакторы 1-6, корпуса NEMA 1. Панель контакторов необходима для обработки тепловой нагрузки в кВт в заданном инфракрасная установка.		HBControls Solid Государственные релейные сборки. Монтаж на DIN-рейку конфигурация, SSR, Dual SSR. Крепление на DIN-рейку SSR до 10 ампер. Двойной Крепление на DIN-рейку SSR до 40 А переменного тока.Крепление на DIN-рейку SSR до 40 ампер. SSR DIN Крепление на рейку до 60 ампер. Регулятор мощности SCR. Однофазный до 40 ампер. Зачищенный провод Связь. Крепление на DIN-рейку SSR до 40 ампер. Крепление на DIN-рейку до 50 ампер. Преобразователи тока. Переменный ток в постоянное напряжение. Крепление на DIN-рейку — 3 фазы до 40 А переменного тока. ССР Крепление на DIN-рейку до 25 ампер. Фазовый угол регулятора мощности SCR 10-40 А
	Регуляторы мощности переменного напряжения — 120 или 240 Вольт твердотельный.Управление фазовым углом с помощью силовых симисторов. Регулировка переменного напряжения для нагрузок с постоянным сопротивлением. Регулировка переменного напряжения для Высокие пусковые нагрузки с переменным сопротивлением.		Термостаты и реле настенные для жилых, промышленных и коммерческое отопление. Цифровой программируемый термостат линейного напряжения. Термостат для переносных обогревателей с удлинителем и подвесом. Портативный Термостат.120 В, мощность 1200 Вт White-Rodgers 1F80-241
	Элементы управления серии Solaira SHP. Для нагревательных сетей, требующих общей потребляемой мощности более 15,5 А. Регуляторы мощности SCR с высокой мощностью Ассортимент продукции: 110–240 В переменного тока, однофазные, 30, 80, 150 и 350 ампер для нагрузок с переменным сопротивлением до 84 000 Вт для систем инфракрасного обогрева. cULus одобрен		твердотельный Органы управления питанием. Регуляторы мощности SCR.Твердое состояние Регулировка мощности переменного напряжения с комплектом вилок и шнуров. Переменное напряжение Контроль высоких пусковых нагрузок с переменным сопротивлением. Твердотельное реле Сборки. SCR и SSR (выпрямители с силиконовым управлением) и (Твердотельные реле). Панели контроля температуры
	Регуляторы температуры Цифровой контроль температуры, давления и других параметров процесса. Панели контроля температуры. SCR или контакторные панели.Время и температура Контроллер для электрических излучающих инфракрасных саун. 1/16 DIN Температура Контроль. Цифровой контроллер верхних / нижних пределов 1/4 DIN. 1/4 DIN цифровой Контроллер температуры и процесса. Цифровая температура 1/32 DIN Контроллер. Термостат линейного напряжения, программируемое сетевое напряжение 240 В Термостат.		SCR и SSR (Силикон Управляемые выпрямители) и (твердотельные реле) от Payne Controls Company

Термостаты для инфракрасного обогрева

	Columbus Electric KT-121 Термостат.Термостат для переносных обогревателей с удлинителем и подвесом. Встроенный термостат. 13 А при 125 В переменного тока. Диапазон температур от -10 до 100 F, специально разработанный термостат для автоматического управления линейным напряжением. Systems., Биметаллический чувствительный элемент обеспечивает точный контроль тепла или Системы охлаждения. Пылезащищенный контакт Snap-Action. Отлично подходит для домашних животных! Держите ваши клетка с нужной температурой с помощью этого доступного встроенного термостата.		Johnson Controls A19BAG-1 Термостат для переносных обогревателей с удлинителем и цепью Вешалка.Прочный компактный термостат, разработанный специально для временные установки. Удлинитель длиной 6 футов с вилкой типа «контрейлер», цепное крепление. Диапазон: от 35 до 95F. включение / выключение переносных обогревателей
	Fostoria VHC-32 Регулируемый регулятор 208/240 В. Твердотельный регулятор мощности, обеспечивающий удобный способ регулировки тепловая мощность на электрических инфракрасных нагревательных элементах. Контрольные нагреватели включены патио, в укрытиях или в других защищенных местах на открытом воздухе.Это может работают кварцевые лампы или кварцевые лампы мощностью до 3200 Вт.		Контроллер Fostoria VHC-15. Твердотельная переменная Устройство контролирует тепловые нагрузки до 15 ампер. 208/240 Вольт «в линию» Контроллер. Встроенный поворотный переключатель включения / выключения с пластиной на поверхности. Разработан для монтажа в электрическую настенную коробку размером 2 x 4 дюйма. Может работать с кварцевыми трубчатыми инфракрасными обогревателями
	Fostoria FTC-30 30 минут Ручной таймер.Встраивать или подключать к панели контакторов. Включает таймер, настенную пластину и ручку управления. 120/208/240 Вольт, 28 Макс. Амперы. Рекомендуется для двойной коробки глубиной 2-1 / 2 дюйма или для установки снаружи с использованием корпуса NEMA типа 3R		Solaira 120/240 Вольт Контроль для кварцевых обогревателей. Регулируемый терморегулятор — это Погодостойкий цифровой полупроводниковый регулятор мощности, предназначенный для регулировки тепловой мощности от 10% до 100%. Переключатель включения / выключения SOFT START медленно увеличивает мощность, чтобы продлить срок службы эмиттера.Органы управления вверх / вниз с уровнем нагрева, отображаемым на передней светодиодной панели. Установка в обоих внутренние или наружные применения, включая влажную среду. Управляет кварцевыми лампами или лампами от 115-120 В переменного тока до 1600 Ватт, 208-240 В переменного тока до 3200 Ватт.
	Переносной термостат APT-2. Мощность 1200 Вт. Термостат на 10 ампер. Подключите обогреватель в гнездо для термостата на передней панели и вставьте термостат. в любую розетку 110–120 В переменного тока.Переключение мгновенного действия, биметаллическое считывание. 5 ‘шнур. Диапазон «Hi-Lo»		Термостаты и реле настенные для жилых, промышленных и коммерческое отопление. Цифровой программируемый термостат линейного напряжения. Термостат для переносных обогревателей с удлинителем и подвесом. Портативный Термостат. 120 В, мощность 1200 Вт White-Rodgers 1F80-241
	Регуляторы мощности переменного напряжения — 120 или 240 Вольт твердотельный.Управление фазовым углом с помощью силовых симисторов. Регулировка переменного напряжения для нагрузок с постоянным сопротивлением. Регулировка переменного напряжения для Высокие пусковые нагрузки с переменным сопротивлением.

ИК-регуляторы температуры

ИК-регуляторы температуры

ТЯЖЕЛЫЕ РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ В ТВЕРДОМ СОСТОЯНИИ

Идеально подходят для регулирования тепловых ламп и электрических инфракрасных обогревателей Kalglo

25 футов.Датчик шнура не показан

---

ПРЕИМУЩЕСТВА

• Снижение счетов за электричество

• Экономия денег Замена тепловых ламп — приглушенные тепловые лампы значительно дольше

• Поддержание точного уровня комфорта — снижение стресса для животных

• Экономия труда — отсутствие необходимости поднимать тепловые лампы


• Все твердотельные, высокомощные, сверхмощные тиристоры.

• Бесконечное регулирование, откалиброванное для диапазона температур 40-100 градусов.

• 25 футов. инфракрасный термисторный датчик в комплекте.

• Датчик неисправности. Если датчик выходит из строя, лампы / обогреватели остаются включенными.

• Датчик полностью изолирован от напряжения сети трансформатором и оптоизоляторами.

• Электрически изолированный теплоотвод для более безопасной установки и обслуживания.

• Простое обслуживание благодаря модульным деталям, заменяемым в полевых условиях.

• Полностью алюминиевый корпус.

• Ограниченная гарантия на один год.

• Сделано в США.


КАК РАБОТАЕТ КОНТРОЛЛЕР ТЕМПЕРАТУРЫ

Инфракрасный термисторный датчик подвешивается рядом с объектом под одной из тепловых ламп или электрических инфракрасных обогревателей, чтобы почувствовать, что чувствует объект (при необходимости используйте расширенную металлическую защиту датчика, чтобы животные не грызли датчик). Ручка регулировки интенсивности должна быть установлена ​​на желаемый уровень комфорта. На шкале управления нанесена маркировка от L (40 градусов) до H (100 градусов), причем каждая линия между ними представляет приращение на 6 градусов.Когда потребность в тепле начинает удовлетворяться, датчик сигнализирует контроллеру о начале модуляции мощности, подаваемой на лампы / нагреватели. Говоря простым языком, терморегулятор представляет собой твердотельный диммер с датчиком температуры. Он автоматически уменьшает и увеличивает мощность лампы / обогревателя при изменении температуры воздуха в здании, чтобы поддерживать уровень комфорта под лампами / обогревателями в пределах +/- 1/2 градуса от заданной. Лампы / обогреватели останутся выключенными, если температура воздуха в здании будет на 1/2 градуса или больше, чем значение, установленное ручкой управления.Регуляторы температуры Kalglo идеально подходят для управления несколькими электрическими излучающими инфракрасными обогревателями Kalglo. Это считается зональным контролем. Используйте несколько контроллеров для нескольких зон.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	НАПРЯЖЕНИЕ ПИТАНИЯ	PH	НАПРЯЖЕНИЕ НАГРУЗКИ	ВЫХОДНОЙ CKTS	ВСЕГО АМПЕР	ОБЩАЯ ВАТТА	ВЫСОТА	ШИРИНА	ГЛУБИНА	ВЕС
LCEDT-1242	120	1	120	1	35	4.2 кВт	12 IN	9 IN	4,5 ДЮЙМА	8 фунтов
LCEBDT-2484	240/120	1	120	2	70	8,4 кВт	15 ДЮЙМ	15 ДЮЙМ	4,5 ДЮЙМА	10 фунтов
LCEDT-2484	240	1	240	1	35	8.4кВт	12 IN	9 IN	4,5 ДЮЙМА	8 фунтов
LCEDT-24168	240	1	240	1	70	16,8 кВт	15 ДЮЙМ	15 ДЮЙМ	4,5 ДЮЙМА	11 фунтов

КАК ОПРЕДЕЛИТЬ НУЖНУЮ МОДЕЛЬ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ

МОДЕЛЬ КОНТРОЛЛЕРА	КОЛ-ВО 175 Вт ТЕПЛОВЫЕ ЛАМПЫ	КОЛ-ВО 250Вт ТЕПЛОВЫЕ ЛАМПЫ	КОЛ-ВО HS-1208 HTRS	КОЛ-ВО HS-1215 HTRS	КОЛ-ВО HS-2408 HTRS	КОЛ-ВО HS-2420 HTRS
LCEDT-1242	20	14	5	2	НЕТ	НЕТ
LCEBDT-2484	40	28	10	4	НЕТ	НЕТ
LCEDT-2484	НЕТ	НЕТ	НЕТ	НЕТ	10	4
LCEDT-24168	НЕТ	НЕТ	НЕТ	НЕТ	20	8

Нагреватели и контроллеры охватываются следующим U.S. Патенты: 3,649,853, 3,731,055, 4,191,879.
Kalglo и Modu-Ray являются зарегистрированными товарными знаками Kalglo Electronics Co., Inc.

---

Пожалуйста, не стесняйтесь свяжитесь с нами, чтобы узнать цены или у вас есть вопросы.

---

Kalglo Electronics Co., Inc.
7279 Park Drive
Ванна PA 18014 USA
Телефон: 610-837-0700
Электронная почта: [email protected]

Авторские права © 1999, Kalglo Electronics Co., Inc.
Все права защищены
Страница создана — 21 марта 2003 г.
Последняя редакция — 31 марта 2021 г.
URL: http: // www.kalglo.com

Как лучше всего управлять инфракрасным обогревом?

После того, как мы выяснили, какого размера панели необходимы, где они будут монтироваться и какой стиль отделки они будут иметь, остается еще кое-что …

Как лучше всего контролировать инфракрасное отопление?

1. Подключаемый контроллер:

Отличный вариант, если вы просто устанавливаете панель на стену и подключаете ее к имеющейся розетке.

Вставной таймер или термостат предлагают то, что написано «на коробке».«В то время как наш двойной контроллер времени и температуры предлагает обе функции одновременно.

Плагин «Boost» контроллер — отличное дополнение, например, для игровой комнаты или кабинета, в которых может не быть выделенного рабочего времени, но они используются больше на «специальной» основе.

2. Проводной программируемый термостат с таймером

Возьмем, к примеру, наши популярные контроллеры «Белый сапфир» и «Черный оникс». Если электрик подключает нагреватель (-ы) к новому разъему, то проводной термостат — хороший вариант.

Это позволит вам контролировать мощность нагрева до 3 киловатт. С понедельника по воскресенье вы можете настроить расписание в соответствии со своим повседневным образом жизни с помощью функции «автонастройка».

Фиксированная опция на стене придает дому современный вид, а дополнительные функции помогают дополнительно сэкономить на эксплуатационных расходах, таких как функция ускорения и режим отпуска.

3. Беспроводной программируемый контроллер

При подключении электропроводки к панели электрик может установить «беспроводной приемник» рядом с обогревателем, который управляется термостатом с батарейным питанием, таким как NeoAir или Easi-Controller.

Это означает, что при ремонте собственности или простой установке панели сокращаются трудозатраты, монтажные и монтажные работы, а также упрощается использование портативного контроллера.

Нашей новой линейкой Heatmiser также можно «умно» управлять из приложения на вашем телефоне / планшете.

4. Датчик движения или контроллер наддува

Это еще один проводной вариант, когда датчик определяет движение и включается обогреватель. Благодаря обзору на 360 ° его лучше всего разместить в центре комнаты, но он не улавливает меньшие тепловые следы, такие как пыль или насекомые.

Панель Boost похожа на версию плагина, упомянутую ранее, но имеет фиксированную настенную опцию. Пусковая площадка доступна со встроенным ответвлением с плавким предохранителем или без него, а также с различными вариантами синхронизации (0,25-2 часа и 1-4 часа).

5. Ответвление беспроводного предохранителя с таймером

Если нагреватель устанавливает электрик, то обычно требуется ответвление с предохранителем. С этим контроллером вы получаете плавленый ответвитель, но также можете подключиться к нему через свой смартфон.

Это означает, что по дороге с работы домой вы можете включить / выключить отопление, настроить временные интервалы или перевести его в режим «отпуска» по мере необходимости.

Выбор правильного контроллера является ключевой частью:

• Убедитесь, что отопление включено, когда вы используете комнату
• Мы экономим обогреватель только тогда, когда он нам нужен
• И инфракрасный порт не используется таким же образом, как в традиционной газовой / влажной системе. Вместо этого воспользуйтесь преимуществом быстрого нагрева инфракрасного излучения.

Таким образом мы обогреваем комнаты / участки в доме до необходимого времени и температуры и сводим к минимуму счета за электроэнергию.

Выбор правильного контроллера будет зависеть от:

• Как устанавливается панель, электриком или просто подключается?
• Ваш повседневный образ жизни? Вы предпочитаете контроль времени или просто контроль температуры?
• Стоимость? Естественно, теплоотвод и беспроводное управление дороже, но это можно отложить, учитывая потенциальную экономию за счет большего контроля.

Инфракрасный регулятор температуры | RDO Induction L.L.C.

Датчики бесконтактного измерительного инфракрасного типа температуры. Они вычисляют температуру поверхности на основе излучаемой инфракрасной энергии объектов. Встроенный двойной лазерный наведение отмечает реальное местоположение точки измерения и размер точки на любом расстоянии от поверхности объекта.

Индукционная система RDO оснащена бесконтактным инфракрасным регулятором температуры с лазерным прицелом для обработки металлов и измерения оксидов металлов и керамики. Он совместим со всеми нашими источниками питания RDO Induction.Инфракрасный датчик установлен на подставке и может поворачиваться на 360 ° для позиционирования сенсорной головки в желаемом точном месте. Датчик измеряет диапазон от 50 ° C до 2200 ° C.

Инфракрасный регулятор температуры

Характеристики

• Измерение длины волны 1 мкм, 1,6 мкм или 2,3 мкм для точных измерений температуры в сложных условиях излучения
• Время отклика 1 мс
• Двойной лазер маркирует точный размер пятна от 0,45 мм
• Оптическое разрешение 300: 1 или 60: 1 с возможностью выбора фокусировки
• Температура окружающей среды до 85 ° C без охлаждения, автоматическое отключение лазера при 85 ° C, до 315 ° C с корпусом с водяным охлаждением
• Выбираемый аналоговый выход, дополнительные цифровые интерфейсы

Характеристики измерений

Диапазон температур	Спектральный диапазон	Оптическое разрешение
650-1800 ° С	1.0 мкм	300: 1
800-2200 ° С	1,0 мкм	300: 1
385-1600 ° С	1,6 мкм	300: 1
490-2000 ° С	2,3 мкм	300: 1
50-400 ° С	2,3 мкм	60: 1
100-600 ° С	2,3 мкм	100: 1
150-1000 ° С	2.3 мкм	300: 1
200-1500 ° С	2,3 мкм	300: 1
250-1800 ° С	2,3 мкм	300: 1

Измерение температуры с помощью ИК-регулятора температуры RDO

Большой диапазон измерения температуры

Инфракрасные датчики температуры RDO подходят для использования в широком диапазоне измерений, от умеренно низких температур нагрева, таких как отверждение или отпуск, до самых высоких температур в термоплавких материалах или доменных печах.Этот портативный портативный прибор точно измеряет эти температуры. Они предназначены для измерения температуры от 50 ° C до 2200 ° C (от 122 ° F до 3632 ° F). Для измерений используется инфракрасное излучение, излучаемое телом. Поскольку это измерение является бесконтактной технологией, устройства работают без износа и, следовательно, могут надежно использоваться в течение длительного времени. Этот регулятор температуры используется в широком спектре приложений, от автоматизации производства, НИОКР до мониторинга процессов.

Точные и стабильные измерения

Высокая точность и разрешение — ключевые характеристики ИК-датчиков температуры RDO.В частности, для критичных к температуре приложений ИК-датчики RDO являются предпочтительным выбором для простых и точных измерений.

Линзы

Размер точки измерения с желаемым рабочим расстоянием является критическим фактором. Чтобы сделать идеальный выбор для любого применения, доступно большое количество различных линз. Они различаются соотношением между расстоянием до цели и диаметром пятна.

Линзы

SF (стандартный фокус) имеют почти линейное соотношение, в то время как объективы CF (близкий фокус) имеют меньшую точку измерения на близком расстоянии от датчика.Линзы FF (дальний фокус) особенно подходят для больших расстояний от объекта измерения со сравнительно небольшой точкой измерения.

Обнаружение самых маленьких объектов измерения

Часто обычные ИК-датчики не могут обнаружить крошечные, критичные к температуре детали, например, на микросхемах и платах. Благодаря широкому диапазону оптических систем, даже самые маленькие объекты измерения <1 мм (0,04 дюйма) могут быть обнаружены точно.

Как работает инфракрасное измерение температуры?

Инфракрасное излучение излучается в окружающую атмосферу из-за внутренних движений молекул внутри любого объекта.Интенсивность этого движения зависит от температуры объекта. Под действием движения молекул электрические заряды внутри материала сотрясаются с очень высокой частотой. Это приведет к электромагнитному излучению материала. Излучение имеет форму света (испускание фотонов). Длина волны этих излучений составляет от 0,7 мкм до 1000 мкм, что, согласно следующему графику, находится в красной области видимого света. Однако, поскольку невооруженным глазом этот диапазон длин волн не виден, его называют «инфракрасным».

Когда деталь достигает высоких температур (выше 600 ° C / 1112 ° F), она начинает излучать излучение в видимом диапазоне длин волн. Вот почему человеческий глаз может определять, когда объекты становятся горячими и начинают светиться от красного к белому.

Инфракрасный регулятор температуры работает в соответствии с принципами человеческого глаза. Как показано на рисунке ниже, инфракрасное излучение от объекта, проходящего через окружающую атмосферу и линзу контроллера, принимается светочувствительной электронной системой внутри устройства.Затем полученная энергия преобразуется в сигналы, которые интерпретируются как измерение температуры в контроллере.

Количество инфракрасного излучения, испускаемого объектом, измеряется ИК-контроллером. Инфракрасное излучение усиливается при повышении температуры объекта.

Коэффициент излучения

Связь между мощностью, излучаемой объектом, и мощностью черного тела называется Коэффициент излучения, ε , и может иметь максимальное значение 1 (для идеального черного тела) и минимум 0 для идеального отражателя.Объекты классифицируются в соответствии с их излучательной способностью следующим образом:

• Черное тело: ε = 1;
• Серые тела: 0 <ε <1;
• Несерые тела: 0 <ε <1 и ε зависит от температуры и длины волны, например стекло и металл;
• Идеальный отражатель: ε = 0

На рисунке ниже показано поведение различных категорий на разных длинах волн.

Металлы имеют различные значения коэффициента излучения в зависимости от их температуры и длины волны.Также из-за своей структуры они имеют тенденцию отражать мощность, что приводит к низкому значению излучательной способности. При низких значениях излучательной способности погрешности измерения ИК-температуры увеличиваются. Следовательно, необходимо выбрать ИК-контроллер с подходящим температурным диапазоном и длиной волны, при которых металл показывает максимально возможную излучательную способность.

ИК измерительная оптика

ИК-датчик обнаруживает инфракрасную энергию, излучаемую объектом из круглой точки на объекте. Чтобы правильно измерить температуру, круг должен быть меньше или равен размеру объекта.

Оптическое разрешение ИК-датчика (D: S) определяется расстоянием до объекта от датчика, деленным на размер пятна инфракрасного луча на этом расстоянии. Более высокое оптическое разрешение означает, что на заданном расстоянии датчик может точно измерять более мелкие объекты.

Точность измерения температуры зависит от относительного размера инфракрасного луча и размеров цели.

На рисунках ниже показаны диаграммы D: S для ИК-датчиков RDO для двух разных объективов.

Нажмите здесь, чтобы связаться с нами, или позвоните нам по телефону 908.835.7222

Инфракрасные панельные обогреватели с терморегулятором: на что обратить внимание перед покупкой?

Функции термостата инфракрасного обогревателя: что они на самом деле делают?

— 7-дневное программирование : 7-дневное программирование позволяет установить индивидуальный план отопления для каждого дня недели. Конечно, эту программу можно прервать с помощью ручных настроек, а затем возобновить.Для среднего потребителя эта функция обеспечивает наибольшую экономию энергии при обогреве инфракрасными панельными обогревателями с термостатом. Первоначальные настройки занимают некоторое время, но затем пользователи получают значительную экономию энергии.

— WiFi: Эта функция позволяет вам управлять инфракрасным обогревателем через приложение, которое обменивается данными с вашим термостатом. Это идеально, если вы спонтанно приходите домой рано или если вы забыли выключить отопление, и это просто необходимо для домов отдыха.

— Обнаружение открытого окна : Еще одна функция, помогающая экономить энергию! Если дверь или окно случайно остаются открытыми, термостат определяет резкое падение температуры и автоматически отключает отопление на короткое время.

— Адаптивный запуск : Эта функция позволяет термостату запускать или останавливать нагрев в соответствии с заданными условиями. Рано или поздно он научится выключать или включать инфракрасный обогреватель в зависимости от местных условий. Опять же, функция экономии энергии и создания более комфортного климата в помещении.

— Режим отпуска : В режиме отпуска инфракрасный обогреватель нагревается только до минимальной температуры, поэтому трубы не замерзают. Прекрасная альтернатива выключению отопления.

— Датчик черной лампы : Эта функция используется для измерения излучаемой температуры обогревателей, а не просто измерения температуры воздуха, что позволяет более точно измерять температуру излучающих обогревателей.

В целом, перечисленные выше функции обеспечивают значительную экономию энергии, а также повышают удобство использования, а также создают более комфортную атмосферу в помещении.Это, конечно, при условии, что вы действительно используете функции и ваш инфракрасный обогреватель работает не только в ручном режиме.

Для получения личной консультации обратитесь к дилеру Sundirect, который поможет вам подобрать термостат, подходящий для ваших отопительных нужд.

Инфракрасное лучистое отопление — органы управления, переключатели, регуляторы, термостаты

Хотя инфракрасные обогреватели (как электрические, так и газовые) работают, нагревая предметы и людей, а не воздух, ими можно управлять с помощью традиционных термостатов, которые регулируют температуру воздуха в помещениях после того, как предметы и масса были нагреты.

Поскольку инфракрасные устройства имеют длительный срок службы и традиционно устанавливаются вне досягаемости, большинство из них не будет поставляться со встроенными системами управления. При проектировании системы для дома, ресторана, бара или другого приложения мы фокусируемся на предоставлении наилучшего варианта управления для системы, которая подходит для обогреваемого помещения, будь то внутреннее, наружное, домашнее или коммерческое оборудование.

: от простых переключателей включения / выключения до дуплексных переключателей стека, регуляторов входа INF и программируемых термостатов — мы предлагаем ассортимент различных элементов управления, которые доступны в различных конфигурациях, включая варианты для настенного или поверхностного монтажа, с защитными кожухами или без них.Наряду с этим мы также предоставляем дополнительные аксессуары, такие как ножки и штативы, которые могут превратить некоторые продукты в отдельно стоящие обогреватели.

Мы предлагаем широкий спектр средств управления, которые обеспечивают гибкость и функциональность, чтобы наилучшим образом удовлетворить потребности любого объекта жилой или коммерческой недвижимости. Удобство регулировки интенсивности нагрева, дополнительных функций таймера и максимальной энергоэффективности, а также создание нескольких зон нагрева с одним или несколькими нагревателями в каждой зоне.Для более крупных работ мы изготовим релейные панели на заказ в нашем цехе панелей UL 508 в соответствии с требованиями вашего приложения, и каждая панель перед отправкой с нашего завода проверяется на соответствие нашим стандартам качества.

---

Наши продукты включают

Электрические инфракрасные элементы управления Value

Простые двухпозиционные переключатели предназначены для использования со всеми одноэлементными нагревателями.

• Недорогой вариант управления для всех одноэлементных нагревателей.
• Диапазон 120/277 В переменного тока (максимум 20 А на переключатель).
• Каждый обогреватель должен иметь собственный выключатель.

Встраиваемый для внутренних или наружных охраняемых территорий

14-4400 Одинарная настенная пластина из нержавеющей стали с монтажной коробкой

14-4405 Двойная настенная пластина из нержавеющей стали с монтажной коробкой

Для установки на открытом воздухе

14-4410 Одинарное заподлицо для защиты от атмосферных воздействий с крышкой

14-4415 Двойное скрытое крепление для защиты от атмосферных воздействий с крышкой

Поверхностный монтаж для открытых открытых площадок

14-4420 Погодозащищенный бокс для одинарного поверхностного монтажа

14-4425 Всепогодный бокс с двумя поверхностями

Дуплексные коммутаторы стека предназначены для использования с двухэлементными нагревателями серии WD.

• Недорогой вариант управления для всех двухэлементных нагревателей.
• Способность включать и выключать каждый элемент независимо, обеспечивая эффективную половинную / полную мощность.
• Диапазон 120/277 В переменного тока (максимум 20 А на переключатель).

Встраиваемый для внутренних или наружных охраняемых территорий

14-4300 Одинарная настенная пластина из нержавеющей стали с монтажной коробкой

14-4305 Двойная настенная пластина из нержавеющей стали с монтажной коробкой

Для установки на открытом воздухе

14-4310 Одинарное заподлицо с атмосферостойкой крышкой

14-4315 Двойное скрытое крепление для защиты от атмосферных воздействий с крышкой

Поверхностный монтаж для открытых открытых площадок

14-4320 Погодозащищенный бокс для одинарного поверхностного монтажа

14-4325 Всепогодный бокс с двумя поверхностями

Регуляторы входа

INF предназначены для использования с одноэлементными нагревателями.

• Недорогой вариант управления одноэлементными нагревателями до 3000 Вт (максимум 15 ампер).
• Не диммер — INF аккуратно включает / выключает обогреватель через равные промежутки времени, когда он не работает на полную мощность.
• Каждый обогреватель должен иметь свой регулятор входа INF.
Приведенные ниже номера деталей регулятора
• указаны для 240 В (также доступны для 120 В).

Встраиваемый для внутренних или наружных охраняемых территорий

14-4200 Одинарная настенная пластина из нержавеющей стали с монтажной коробкой

14-4205 Двойная настенная пластина из нержавеющей стали с монтажной коробкой

Для установки на открытом воздухе

Infratech 14-4210 Атмосферостойкая крышка для одинарного скрытого монтажа

14-4215 Двойное скрытое крепление с атмосферостойкой крышкой

Поверхностный монтаж для открытых открытых площадок

14-4220 Погодозащищенный бокс для одинарного поверхностного монтажа

14-4225 Всепогодный бокс с двумя поверхностями

Инфракрасный пульт управления газовой трубкой

Мы предлагаем множество различных вариантов управления, от одно- или двухступенчатого модулирующего термостата до релейных панелей и панелей мониторинга на базе ПЛК с возможностью подключения BACnet.
