Регулятор температуры отопления для радиатора

Содержание:

1. Необходимость установки терморегуляторов
2. Установка температурных регуляторов в домах многоквартирного типа
3. Монтаж регуляторов температуры в частных домах
4. Температурные датчики для радиаторов

Как известно, для того, чтобы качественно отопить любое помещение, требуется правильно отрегулировать температурные показатели, чтобы нагрев соответствовал оптимально комфортным условиям и обеспечивал благоприятный микроклимат в жилище. Поэтому следует более подробно рассмотреть особенности такого прибора, как регулятор температуры для радиатора отопления, который призван выполнять все эти функции. Кроме того, следует разобраться с тем, как регулировать температуру батареи отопления в различных постройках, включая частные и многоквартирные дома.

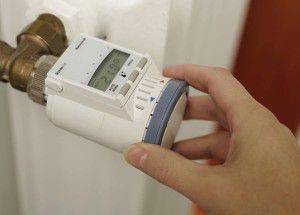

регулятор температуры для радиатора отопления

Необходимость установки терморегуляторов


Подобные механизмы применяются для следующих целей:
  • экономия производимого отоплением тепла;
  • поддержание комфортного показателя температуры в жилище.

Многие хозяева для решения второй задачи до сих пор пользуются традиционными способами, например, накрывают радиаторы покрывалом или открывают окна для проветривания. Однако гораздо более современным решением будет установка такого прибора, как регулятор температуры отопления, влияющий на расход теплоносителя в отопительной системе и способный функционировать как в ручном, так и в автоматическом режиме.

как регулировать температуру батареи отопления

Очень важно помнить, что при монтаже терморегулятора для радиатора отопления крайне необходимо наличие специальной перемычки, расположенной непосредственно перед прибором отопления. Если ее не будет, то расход теплоносителя не получится регулировать через радиатор, так как делать это придется через общий стояк.
Говоря об экономии, этот фактор является актуальным для тех хозяев, жилое помещение которых оборудовано автономной отопительной системой, а также для служб жилищно-коммунального хозяйства, использующих приборы учета для оплаты тепла, поступающего от его производителей.

Установка температурных регуляторов в домах многоквартирного типа


Чтобы установить регулятор температуры радиатора батарей отопления в многоквартирном доме, необходимо разобраться с тем, что представляет собой учет тепла в такой конструкции.

Трубопроводы подачи и отдачи оснащены специальными подпорными шайбами, перед и после каждой из которых располагаются регулирующие давление датчики. Благодаря тому, что диаметр этих датчиков известен, появляется возможность рассчитать расход теплоносителя, циркулирующего через датчики. Как результат, разница, полученная между расходом воды в трубопроводах подачи и отдачи, будет отображать объем израсходованной жильцами воды.

регулятор температуры отопления

Контроль температуры теплоносителя в системе отопления на обоих участках призваны осуществлять температурные датчики. Поэтому, зная то, в каком объеме расходуется тепло и чему равна его температура, можно легко рассчитать то количество тепла, которое осталось в помещении.
Для того чтобы регулировать работу отопления было проще, требуется постоянно следить за состоянием температуры.

Сделать это поможет один из двух способов:
  1. Монтаж запорного клапана. Такое устройство призвано частично перекрывать систему трубопровода в том случае, если температура обратки является выше заданной. Представляет собой обычный электромагнитный клапан. Подобный вариант станет подходящим тех домов, где система отопления является относительно простой и не отличается большим объемом теплоносителя.
  2. Устройство клапана трехходового типа. Этот прибор также позволяет регулировать текущий расход теплоносителя, однако функционирует он несколько иначе: в том случае, если температура воды превышает норму, то она направляется сквозь открытый клапан в трубопровод подачи в большем количестве. Путем смешения с остывшей водой общая температура снизится, а необходимая скорость циркуляции сохранится.

Подобная конструкция может несколько отличаться в разных системах. Схема устройства может быть оснащена несколькими температурными датчиками, а также одним или двумя насосами циркуляции. Кроме того, могут присутствовать клапаны механического типа, с помощью которых можно осуществлять контроль над работой отопления без подачи какого-либо питания.

регулятор температуры радиатора батарей отопления

Монтаж механических регуляторов не несет в себе особой сложности. Чтобы установить такой прибор, требуется лишь соединить его с фланцем в узле элеватора. Немаловажным является и тот факт, что цена таких устройств является значительно более низкой по сравнению с электронными механизмами.

Монтаж регуляторов температуры в частных домах


Как правило, автоматический регулятор температуры отопления является неотъемлемой частью нагревательного котла в автономной системе отопления. Такой датчик может быть мобильным, то есть его можно переносить, а также способен измерять температуру в комнате.
В котлах электрического типа используются электронные датчики, которые непосредственно связаны с установленными ТЭНами (тепловыми электронагревательными элементами) либо с напряжением, возникающим на электродах или на обмотке котла.

Системы котлов, работающие как с помощью газа, так и с применением технологии пиролиза, зачастую оснащены механическими регуляторами, главное из преимуществ которых – независимость в плане энергии. Но такой вариант, безусловно, не подразумевает использования выносных температурных датчиков. Читайте также: «Какой регулятор температуры на радиаторе отопления лучше установить и как это сделать».

автоматический регулятор температуры отопления

Температурные датчики для радиаторов


Иногда один датчик температуры имеет при себе несколько отопительных радиаторов. Влияет на это, в первую очередь, схема установки. Но гораздо чаще принято монтировать регулятор на каждый прибор отопления по отдельности.

Многие хозяева устанавливают привычную многим систему, именуемую «ленинградкой», принцип работы которой заключается в применении одной опоясывающей дом или один этаж трубы, имеющей довольно внушительный диаметр, а параллельно ей встраиваются батареи отопления или конвекторы.

Стоит отметить, что для того, чтобы отрегулировать температуру отопления, можно использовать не только стандартные устройства.

К распространенным механизмам этого типа относятся:

  • головка на термостатической основе. Представляет собой автоматический датчик, контролирующий температуру теплоносителя в батарее. Принцип ее функционирования заключается в следующем: в процессе нагрева жидкие и газообразные вещества расширяются (детальнее: «Какая термоголовка для радиатора отопления лучше – выбор и установка»). Это, как следствие, ведет к тому, что нагретый продукт выдавливает специальный шток, перекрывая, тем самым, доступ теплоносителя;
  • не менее часто применяются и приборы, именуемые дросселями. Они представляют собой специальные краны винтового типа, с помощью которых можно регулировать проходимость теплоносителя ручным образом. Стоимость их является более доступной, а кроме того, с их помощью можно контролировать двухтрубные отопительные системы;
  • наименее дорогостоящий и самый простой механизм, помогающий отрегулировать температуру – это традиционный вентиль. Безусловно, эксплуатировать в данном случае следует лишь современные модели, а не устаревшие винтовые приборы, так как в старых механизмах очень часто отрываются клапаны, а также существует риск протечки сальников. Совершенно иная ситуация обстоит с шаровыми вентилями: даже в полуоткрытой позиции они надежно и качественно функционируют на протяжении долгого периода времени.

Для того чтобы устройство регуляторов температуры прошло максимально удобно, многие специалисты рекомендуют предварительно изучить различные фото этих устройств и детальные видео по их правильному подключению.

Пример регуляторов температуры отопления на видео:


Регулятор температуры для радиатора отопления: автоматический, ручной, механический

Основная функция регуляторов отопления – изменение степени обогрева помещения посредством изменения количества теплоносителя, проходящего через радиаторы. Грамотно установленные и правильно используемые термостатические регуляторы способны сделать более эффективным отопление в квартире, частном доме и других помещениях.

Основные составные части терморегуляторов для радиаторов – это:

  • терморегулирующий вентиль, или термоклапан;
  • с помощью которого осуществляется воздействие на шток клапана.

терморегулятор

Регулятор отопления внешне похож на обычный кран, который устанавливается на входе и выходе труб из батарей, но вместо стандартного вентиля термостатические регуляторы оснащены быстросъемной гайкой, при помощи которой на корпусе закрепляется термоэлемент. Регулировка степени нагрева радиаторов и температурного режима в помещении становится более наглядной, благодаря градуировке, которая имеется на термостатической головке.

Почему использовать термостатические клапаны для батарей выгодно?

Во-первых, при помощи регулятора для батареи отопления происходит более тонкий контроль над микроклиматом в помещении, так как можно изменять температурный фон не во всей комнате сразу, а по отдельности в тех зонах, где установлены радиаторы.

Во-вторых, локальные термостатические регуляторы, в отличие от централизованной системы управления отоплением, учитывают и такой фактор, как нагрев помещения солнцем, что исключает возможность перегрева комнаты в солнечную погоду.

В-третьих, для каждой комнаты в доме или квартире регулировка обогрева может проводиться по особой программе. Для помещений с небольшой проходимостью и посещаемостью обычно выставляется минимальная теплоотдача радиаторов. Там, где члены семьи проводят больше времени, необходима более интенсивная работа батарей, то есть больший объем циркулирующего в них теплоносителя (воды).

схема терморегулятора

Достойная альтернатива обычным запорным кранам

Для того чтобы сэкономить на организации обогрева помещения, вместо регулятора температуры батарей отопления на входе трубы в нагревательный элемент врезают обычный кран. Этот механический способ регулирования ухудшает качество отопления, потому что:

  • запорная арматура быстро выйдет из строя, если ее часто открывать и закрывать;
  • использование чревато «завоздушиванием» всего стояка;
  • после установки механического регулятора возможен будет только ручной контроль работы радиаторов, а это – лишние временные затраты;
  • с его помощью выставляется лишь приблизительная температура в помещении.

Терморегуляторы имеют массу преимуществ над обычными запорными кранами

Особенности регулятора

Регулятор температуры отопления, который устанавливается на батарею, работает в автоматическом режиме – необходимо лишь вначале выбрать требуемую степень нагрева радиатора при помощи градуированной шкалы на термоголовке.

Современные термостатические регуляторы отопления работают таким образом, что никогда не перекрывают подачу теплоносителя в батареи полностью, а лишь увеличивают или уменьшают ее, в зависимости от температуры в помещении.

Термоклапан – это прибор для самого тонкого контроля над нагревом радиатора отопления. Погрешность при определении температурного режима в комнате будет минимальной.

По какому принципу работают?

Одна из ключевых деталей термоклапана – шток, оснащенный уплотнительной прокладкой из резины. Этот шток подвижный, он может опускаться и подниматься, при этом изменяя диаметр отверстия, через которое в батареи попадает вода.

Если открыть клапаны, в радиаторах будет циркулировать больший объем теплоносителя, и они будут сильнее обогревать. Регулятор температуры с опущенным штоком уменьшит количество проходящей воды. Для радиатора отопления это означает менее интенсивный нагрев.

Ручные и автоматические

Менять температуру в помещении термостатическим регулятором можно вручную (механический способ) или автоматически. Ручной термоклапан для изменения положения штока требует поворота маховика вентиля. Следует учитывать, что защитный колпачок, имеющийся на клапане, может выйти из строя вследствие частых поворотов вентиля.

Автоматический регулятор – это более эффективный способ изменения температуры на радиаторе отопления. В клапанах такого типа термоголовка оснащена сильфоном – резервуаром, стенки которого представляют собой «гармошку». Внутреннее содержимое сильфона (газ или жидкость) мгновенно реагирует даже на незначительные изменения температуры в помещении.

ручной и автоматический регулятор

Когда воздух прогрелся до определенного уровня, газ или жидкость в сильфоне расширяется, растягивает «гармошку», которая, в свою очередь, выталкивает и опускает шток. Шток давит на вентиль, и подача теплоносителя в батарею уменьшается.

Когда воздух начинает остывать, регуляторы температуры работают по обратному алгоритму: содержимое сильфона уменьшается в объеме, «гармошка» сжимается, шток поднимается. Для батарей отопления это означает начало более интенсивной подачи теплоносителя. Следовательно, и температура в помещении начинает подниматься.

При выборе терморегуляторов необходимо учитывать, как именно расположены радиаторы в данном помещении. Инструкция по монтажу термоклапанов включает следующее обязательное условие: термоголовка должна устанавливаться горизонтально. Такое положение обеспечит наилучшую циркуляцию воздушных потоков вокруг нее, а терморегулятор будет работать более четко и тонко.

уголовой регулятор

Существуют термоклапаны с прямой и угловой термоголовкой, благодаря чему в разных системах отопления удается установить регулятор так, чтобы он находился в горизонтальной плоскости.

Особенности для двухтрубных схем отопления

Регуляторы для двухтрубных систем отопления должны обязательно иметь устойчивость к перепадам давления. Гидравлическая балансировка в двухтрубной системе происходит посредством снижения давления в районе клапана, поэтому у него должно быть высокое гидравлическое сопротивление и проходное отверстие не слишком большого диаметра. К регуляторам для однотрубных систем столь жесткие требования не предъявляются.

Более эффективными в работе считаются те термоклапаны для двухтрубных систем, которые можно настраивать дополнительно, в зависимости от особенностей помещения. Так удастся минимизировать обогрев комнат. Следовательно, отопление дома или квартиры станет более рациональным и экономным.

Регулятор температуры для радиатора отопления и особенности выбора устройства

Терморегулятор для радиаторовРегулятор-ограничитель температуры теплоносителя

Сегодня каждый из нас может легко контролировать микроклимат внутри своего дома или квартиры. Для этого не нужно обладать особыми знаниями или приобретать дорогостоящую аппаратуру. Благоприятная атмосфера формируется благодаря использованию регуляторов температуры для радиатора отопления. Они же помогают экономить топливо и электричество зимой.

В продаже представлены разные модели, а выбрать подходящий вариант поможет краткий обзор конструктивных особенностей каждой из них.

Как работает описываемое устройство

Современный регулятор температуры, который устанавливается прямо на батареи, выпускается в двух модификациях:

  • Ручной.
  • Автоматический.

Как работает ручная модель?

Ее корпус имеет специальный клапан, и при помощи простого движения шток осуществляет поворот маховика. Эта операция позволяет уменьшить диаметр проходного седла, давление внутри батареи падает, поэтому температура воды постепенно опускается вниз. Если необходимо увеличить температуру внутри помещения, в ручном режиме снова шток клапана приводится в движение и возвращается на прежнее место.

Подобный вариант выбирается для отопления, если в системе используются чугунные батареи. Ручные регуляторы просты в управлении, но они имеют некоторые недостатки, которые необходимо учитывать при покупке такой установки.

Шток клапана нельзя часто переключать, открывая и закрывая его по нескольку раз в день. Ведь под действием высоких температур и гидравлических ударов маховик вентиля становится очень слабым. Из-за этого ручной регулятор очень быстро выходит из строя. К тому же описываемое устройство не столь эффективно, как автоматические аналоги, так что регулировка отопления практически бесполезна в подобной ситуации.

Как работает автоматический регулятор температуры?

В основе его действия лежат сложные технологические цепочки. Главный чувствительный орган — сильфон — это цилиндрическая оболочка, стенки которой гофрированы в поперечную складку. Этот узел расширяется или сужается вдоль своей центральной оси под любым силовым воздействием. Именно сильфон реагирует на внешнюю температуру. Если она падает, термический баллон сужается, а специальный клапан наоборот вытягивается, открывая больший проход для теплоносителя. Он начинает циркулировать интенсивнее, поэтому батареи быстрее нагреваются.

Когда в квартире становится душно, температура резко повышается, и ее показатели становятся выше заданных параметров, стенки сильфона расширяются, а сечение седла, обеспечивающее проход теплоносителя в батарею, сужается. Давление воды падает, поэтому и подача тепла заметно уменьшается.

Конструкции и типы автоматических устройств

Программируемый недельный терморегуляторТерморегулятор комнатный

Понятно, что автоматический регулятор более удобен в использовании. Он берет на себя весь контроль над микроклиматом в квартире. Но чтобы подобная система работала без сбоев, необходимо приобретать качественные регуляторы отопления. На рынке представлено несколько разных моделей. Друг от друга они отличаются методом поступления сигнала, подающегося на термостатический узел.

Как может быть организована подобная транспортировка?

  1. По воздуху внутри помещения.
  2. По теплоносителю.
  3. По воздуху за пределами помещения.

Первыми на свет появились регуляторы, которые реагировали на изменение температуры теплоносителя. Их устанавливали на кране подачи отопления, и регулировка позволяла в автоматическом режиме изменять температуру обогрева на 7 градусов. Этот вариант показал, что формирование благоприятного микроклимата в помещении происходит крайне неэффективно. Поэтому конструкторы стали искать более рациональные варианты для радиатора.

Когда удалось обеспечить поступление сигнала на термостатический элемент извне, проблема решилась сама собой. Специальные датчики измеряют температуру внутри помещения и передают ее на термостат. Автоматика самостоятельно анализирует полученные данные, соизмеряет их с заданным режимом и увеличивает или уменьшает проходимость теплоносителя по радиатору. Чтобы подобная схема заработала, необходимо один датчик установить у котла отопления, а другой — у трубы подачи воды. Понятное дело, что использовать такие модели можно только там, где функционируют автономные системы отопления.

Автоматизированный регулятор, учитывающий температуру воздуха извне, тоже состоит из нескольких датчиков. Один из них должен все время находиться на улице. В остальном принцип действия схож с предыдущим аналогом. Эти модели можно использовать в многоквартирных домах, отапливаемых при помощи центральной системы отопления.

Обратите внимание! Чтобы добиться нужного результата, автоматический регулятор температуры необходимо устанавливать в каждой комнате и на каждую батарею.

Конструктивные особенности

Радиатор отопления с регуляторомРегулятор прямого действия

По конструктивным особенностям специалисты классифицируют описываемые устройства на два типа:

  • Регуляторы с прямым действием.
  • Приборы с электрическим управлением.

В чем разница?

В первом случае прибор устанавливается возле батареи. Сигналы идут от самого теплоносителя, а регулирование теплоотдачи радиатора осуществляется за счет открытия или закрытия подачи горячей воды. На головке вентиля расположена шкала с цифрами. Они-то и помогают управлять температурой

Описываемые регуляторы температуры с электрическим управлением действуют несколько иначе. В них сигнал к клапанам посылает котел, а вся работа контролируется интенсивностью его нагрева. Подобные модели могут реагировать и на изменение давления теплоносителя, что необходимо учитывать при выборе того или иного варианта.

Где можно устанавливать описываемое устройство?

Перед покупкой регулятора температуры важно учесть, где будет находиться подобное устройство. Удобнее всего, когда его располагают непосредственно на самом радиаторе. В этом случае автоматические регуляторы работают гораздо эффективнее. Но если батарея закрывается декоративным экраном, такой технический узел становится бесполезным. В этом случае стоит приобрести регулятор, в комплектации которого есть датчик измерения температуры извне.

Обратите внимание! При грамотном выборе устройства изменять температуру внутри помещения можно в пределах от +5 до +30 градусов.

Настройка аппаратуры

Проверка термостатаНастройка регулятора отопления

После установки любой терморегулятор отопления необходимо правильно настроить. Как это сделать? Ответ можно получить, внимательно изучив инструкцию, составленную производителем. В ней детально расписаны пошаговые действия, указаны все необходимые технические характеристики, и даны дельные советы, касающиеся эксплуатации прибора.

Перед началом настройки нужно создать необходимые условия. Для этого помещение сначала проветривается, а затем полностью защищается от сквозняков. При помощи комнатного термометра делаются контрольные измерения. Только после этого в работу включается установленный регулятор температуры.

Первоначально на нем выставляется максимально возможный режим, позволяющий продемонстрировать потенциал регулятора, работающего на пределе своих сил. При этом показания температуры на термометре должны резко поползти вверх. Затем нужно максимально спустить клапан и дать температуре упасть вниз. И только после этого можно выставлять нужную температуру.

Заключение

Конечно, купить и установить сегодня терморегулятор можно самостоятельно. Но лучше все же доверить это дело специалистам. Только так можно добиться соблюдения всех требований монтажа, указанных производителем.

Погода в доме — ретроспективный обзор автоматического регулятора для батареи отопления.

Обзор-размышление на тему домашней автоматики без использования ардуин и прочих мажордомов. Снова хватит делать из муськи хабр пост о том как дом может стать немного умнее легким движением руки.
Прошлый пост: про Амбилайт своими руками


Итак… тяга к графомании так и не оставляет меня в покое..( В связи с этим- окинул взглядом квартиру (в поисках какой-нибудь фигни про которую стоило бы написать, но чтобы не очередной фонарик, или шнурок за 50 центов или еще какой мусор). Натолкнулся на одну из наиболее полезных но при этом незаметных покупок из всей моей онлайн истории шоппинга. Несмотря на предельную простоту прибора и его исключительную совместимость с различными стандартами- тем не менее практически ни у кого из своих знакомых ни в России, ни вне ее -я таких штук не видел… а зря )

В связи с этим — хочу обратит ваше внимание на весьма полезный прибор- автоматический регулятор\вентиль для батареи центрального отопления. Прошу любить и жаловать.

Показать фотку из магазина


Внеклассное чтение: полезные ссылки из коммента alexislip от 27 августа 2015, 07:50

Кому интересна данная тема, то вот ссылки по ней (не мной написанные): 1; 2; 3

Девайс установлен у меня уже более года. показал себя как в жару так и в холод. высадил один (!!!) комплект батарей. так что видео распаковки тип- увы не будет. зато могу поделиться своими ощущениями на таком долгом периоде времени.
(Спрашивайте в комментариях буду отвечать по-сути)

Если в 2 словах- брать надо однозначно. Особенно людям с новыми ремонтами, владельцам частных домов\коттеджей, всем кто платит за тепло в доме по счетчику (за горячую воду\газ\электричество\дрова\итп)

Пара слов предыстории: после переезда в новую квартиру — встал вопрос оплаты за отопление. в связи с этим старался особенно не кочегарить, да и в жарко натопленной комнате сидеть не очень комфортно. С другой стороны постепенно замерзать и постоянно ловить комфортную температуру ручной регулировкой башки на батарее было несколько обломно. Да и вставать по утрам хочется в теплой комнате (а спать наоборот в прохладной… так лучше высыпаюсь). Короче классический случай попытки запрячь льва и агнца в одну телегу.
Проблема стояла- не решалась пару недель… ровно до тех пор пока я не понял что у меня под руками клавиатура и трудолюбивые китайцы наверняка нашли все ответы на все волнующие меня вопросы. Не тут-то было!
Толь артикулов на Али оказалось слишком много, толи слова я неправильный в поиск забивал- но все что находилось оказывалось даже близко не похоже на искомое.
Пришлось обратиться к магазинчику поближе. Дело сразу пошло в разы веселее: недолгий поиск вывел меня на целый класс устройств под названием «автоматический\программируемый регулятор для батареи». Принцип работы — простой как палка. По задаешь желаем диапазоны времени, задаешь желаемую температуру. Штука вешается на вентиль батареи (прям на игольчатый клапан)- в соответствии с программой либо (при)открывает, либо перекрывает этот самый клапан стараясь поддерживать температуру в районе заданной пользователем. Точность: +\- четверть градуса вроде.

Короче говоря почитал отзывы- заказал-получил установил.
Утсановка- производится БЕЗ каких либо инструментов. Скручиваю зажимное кольцо старой башки-регулятора — ставлю автоматическую — закручиваю кольцо.
В комплекте были переходники на все возможные более мене распространенные системы под различные диаметры. Мне подошел стандартный и дальше я копать не стал. В инструкции были какие-то страшные слова в которые вникать было лень. Выглядело как 3-4 дополнительных кольца\переходника\проставки.
после установки девайс делает 2 прогона от упора до упора- настраивается на глубину проживания клапана (запоминает крайние значения). Электромоторчик внутри прикольно жужжит — сначала выдвигает по максимуму металлический шатко который утапливает штырек клапана регулировки, потом втягивает его обратно- проверяя где его максимальное открытое значение. и потом еще раз.

После этого можно переходить к установке даты\времени и программированию временных зон.
Настраивается либо прям по дням, либо вся неделя, либо рабочие + выходные дни.
По 5 временных интервалов на день.
Я сильно заморачиваться не стал. поставил в настройках следующие параметры:
Пн-Пт
0.00-6.30 — 16 градусов (чтобы спать в прохладе. реально — так низко не опускается но мне надо чтобы батарея была почти полностью перекрыта)
6.30-8.00 — 24 градуса (за несколько минут до моего подъема регулятор открывает клапан и начинает жарить на все деньги. 10 минут и в комнате становится реально теплее- батарея весьма героическая)
8.00-17.00 — 16 градусов. (дома меня нет- зачем греть\платить)
17.00- 22.00 — 18 градусов (не жарко и не холодно… нормально)
22.00-23.59 — 20 градусов (немного прогреть перед сном чтобы комфортно было укладываться)
Сб-Вс
все так же, только утренний прогрев начинается на пару часов позже- чтобы поспать подольше.

после окончания программирования девайс переходит в боевой режим и в приницпе на полгода можно о нем забыть.

Уезжая в командировку на месяц — перевел его в режим «отпуск» — поставил дату и время возвращения. приехал, а у меня снова теплая комната… как и не уезжал ).

Кроме автоматического — есть еще ручной режим- крутило на торце выставляешь желаемую температуру и автоматика начинает действовать сразу.
Кроме того — однократное нажатие на центральную клавишу включает\выключает режим «Boost» — полное открытие клапана на 5 минут. Очень полезно когда вернулся после долгой прогулки по морозу и хочется отогреться.

Ну и конечно (как и везде) — есть нюансы. Куда без них… )
Датчик комнатной температуры установлен непосредственно в корпусе девайса. Соответственно если регулятор окажется на сквозняке (из окна или из открытой балконной двери) — то он так или иначе будет охлаждаться сильнее — мерять температуру в комнате ниже чем она есть на самом деле. Раньше начнет включать батарею на прогрев. В результате температура в комнате будет выше чем запрограммировано. Это конечно не трагедия, но нужно иметь в виду. У меня получилось почти так- регулятор находится недалеко от окна- не на сквозняке но реальную температуру занижает на градус-полтора.

Среди дополнительных аксессуаров- видел магнитные концовки на окна. В случае если окно открыто в режим проветривания — регулятор перекрывает батарею чтоб не молотил вхолостую и ждет пока окно не будет закрыто. У меня окно немного приоткрыто круглый год, так что мне оказалось неактуально. Но тем не менее такая опция есть и кому=то может показаться нужной.

Так же у данного производителя есть более старшая модель — целая система автоматизации отопления:
кубик-хаб с подключением к интернету
+ группа таких вот автоматических регуляторов (с беспроводным подключением)
Позвольте программировать разнообразные температурные режимы в разных комнатах в разные временные промежутки. прям оно смартфона\компа или через интернет. Очень круто, но я пока себе отложил покупку на после НГ- как раз планируется переезд в квартиру побольше. Там и буду программировать чтобы в спальне один режим, в гостиной другой, в ванной — третий итд…

кучка фоток

С чего вся началось- счетчик отопления. хотелось бы чтоб он насчитал как можно меньше

Клапан без башки

«Рабочий орган» — штырек движется и либо открывает либо зажимает клапан на батарее

Устройство установлено:

Выставление температуры вручную:

Общий вид:

Чужой видос, но девайс такой же точно!


В качестве заключения хочется отметить- хотя в россии и не так остро стоит вопрос с оплатой за отопление, но приехав к маме в гости на НГ- чуть не сдох от жары старый сталинский дом с чугунными батареями, которые жарят как в последний раз при мягкой зиме- просто смерти подобно. Бегать по комнатам и подгонять температуру врукопашную- ключей или крутилками- можно, но очень быстро утомляет. Тем более неприемлемо для человека в возрасте.
Поставить автоматический регулятор- запрограммировать один раз и менять батарейки раз в год- кажется единственное правильное решение в 21м веке.

Хорошей погоды!

PS ошибок наверно опять много. если будет резать глаз- прошу прощения. шлите в личку- все исправлю. За конструктивную критику- всегда + в карму.

Регуляторы температуры и давления отопления

Содержание статьи:

Во время работы отопительной системы необходимо изменять параметры давления и температуры теплоносителя. Это может быть связано с несколькими факторами – перегрев горячей воды, неравномерное гидравлическое распределение. Для решения этих проблем следует установить регуляторы температуры и давления системы отопления.

Приборы контроля температуры отопления

Электронный термостат

Электронный термостат

Чаще всего необходимо изменять параметры температуры в отопительной системе. Это можно делать как комплексно для всей сети, так и для каждого прибора в отдельности. Поэтому на ответственных участках магистрали нужен механический регулятор температуры для отопления или его электронный аналог.

Какие задачи должны выполнять эти приборы? Прежде всего – контроль и своевременное изменение температурного режима в системе. В зависимости от конструкции и области применения регуляторы температуры для батарей отопления и всего теплоснабжения в целом могут быть нескольких типов:

  • Контроллеры работы всей отопительной системы. К ним относится погодный регулятор отопления, который подключается непосредственно к котлу или распределительному узлу системы;
  • Терморегуляторы зонального воздействия. Эту функцию выполняет регулятор батареи отопления, который ограничивает приток теплоносителя в зависимости от текущих показаний температуры.

Каждый из этих классов приборов отливается конструктивно и имеет свою индивидуальную схему установки. Поэтому для правильной комплектации теплоснабжения необходимо разобраться в специфике всех типов терморегуляторов.

Специалисты рекомендуют приобретать радиаторы отопления с регулятором температуры. Это позволит не только сэкономить, но исключит вероятность покупки неправильной модели.

Механические терморегуляторы отопления

Конструкция механического терморегулятора

Конструкция механического терморегулятора

Механический регулятор батареи отопления является самым простым и надежным прибором для полуавтоматического и автоматического контроля нагрева поверхности радиатора. Он состоит из двух связанных между собой узлов – запорной арматурой и управляющей термоголовкой.

В корпусе управляющей части есть термочувствительный элемент, который изменяет свои размеры под действием температуры. Он соединен с игольчатым клапаном, ограничивающим приток теплоносителя. Для контроля изменения положения клапана регулятор отопления в квартиру имеет спиральную пружину, которая соединена с регулировочной ручкой. Ее поворот увеличивает или уменьшает степень прижатия пружины к теплочувствительному элементу, тем самым устанавливая температуру срабатывания прибора.

Преимущества применения механического регулятора температуры для отопления заключаются в следующем:

  • Возможность регулировки нагрева отдельного радиатора без влияния на параметры всей системы;
  • Простая установка и обслуживание. Эту работу может выполнить даже не специалист. Важно лишь ознакомиться с инструкцией по монтажу в радиаторы отопления регуляторов температуры;
  • Конструкция рассчитана для радиаторов всех типов – стальных, алюминиевых, биметаллических и чугунных. Однако установка регулятора в чугунную батарею отопления не всегда целесообразна. Этот материал обладает высокой теплоемкостью.

Основная сложность монтажа радиаторов отопления с регулятором температуры заключается в правильном расположении управляющего элемента. Нельзя, чтобы горячий воздух от труб или батареи воздействовал на термочувствительный элемент. Это приведет к его неправильному функционированию.

Технология монтажа механического регулятора температуры для теплоснабжения может изменяться в зависимости от конструкции батареи и способа ее подключения к отоплению.

Электронные программаторы отопления

Программатор отопления

Программатор отопления

Значительно большим функционалом обладают погодные регуляторы отопления. Они состоят из электронного блока управления, который может подключаться к другим элементам теплоснабжения – котлу, терморегуляторам, циркуляционным насосам.

Принцип работы электронных регуляторов отопления в квартиру отличается от механических. Они обрабатывают показания встроенного или внешних термометров для передачи команд управляющим элементам. Так, при изменении температуры в отдельном помещении подается команда на сервопривод регулятора радиатора отопления, который в свою очередь изменяет положение игольчатого клапана.

Специфика функционирования погодный регулятор теплоснабжения выражается в таких нюансах:

  • Обеспечение постоянной подачи электричества для работы прибора;
  • Подключение к другим элементам отопления может быть осуществлено, если устройство регулятора отопления в квартиру имеет соответствующие разъемы;
  • Изменение параметров работы контроллера зависит от заводских настроек. Некоторые модели для радиаторов теплоснабжения с регулятором температуры имеют неизменяемые настройки. Комплексные программаторы отличаются гибким программным обеспечением.

Для организации дистанционного управления регулятором отопления в доме можно установить модуль GPS. С его помощью данные о состоянии системы будут передаваться пользователю в виде SMS. Таким же образом осуществляется обратное управление теплоснабжением. Ручной регулятор температуры отопления не имеет такой функции априори.

Настройка регуляторов температуры для радиаторов отопления осуществляется на основе расчетных параметров системы. В противном случае возможно некорректное функционирование устройства.

Терморегуляторы в отопительных коллекторах

Терморегуляторы в коллекторе отопления

Терморегуляторы в коллекторе отопления

Кроме установки ручных регуляторов температуры отопления в батареи они применяются для комплектации коллекторного теплоснабжения. Их монтаж выполняется как в центральные распределительные гребенки, так и в узел управления системой водяного теплого пола.

В отличие от регуляторов для отопительных радиаторов, в коллекторной группе они выполняют функцию по контролю объема потока теплоносителя в отдельные контуры теплоснабжения. Поэтому требования к конструкции и ее функционалу несколько выше, чем у устройств, рассчитанных для комплектации батарей.

Есть несколько видов терморегуляторов для коллекторных групп:

  • Ручные регуляторы температуры теплоснабжения. Конструктивно ничем не отличаются от аналогичных устройств для батарей. Разница в размере подключаемого патрубка и температурном диапазоне работы. В эксплуатации неудобны, так как настраивать параметры для отдельного контура приходится вручную;
  • Терморегуляторы с сервоприводом. Зачастую они подключаются к внешнему модулю управления. Изменение положения заслонки происходит только при поступлении команды от программатора. Возможны варианты с установкой выносного датчика температуры. Это чаще всего делается для организации смесительных узлов.

Установка и эксплуатация подобных терморегуляторов позволит добиться точной настройки отдельных контуров в отоплении. Таким образом можно сэкономить на затратах по использованию энергоносителя и оптимизировать работу всей системы в целом.

Есть два типа терморегуляторов для коллекторного отопления – со съемными сервоприводами и стационарными. Выбор зависит от требуемого функционала системы.

Регуляторы давления в отоплении

Группа безопасности отопления

Группа безопасности отопления

В закрытой системе теплоснабжения помимо температуры есть еще один не менее важный показатель – давление. В результате нагрева теплоносителя происходит его расширение. С одной стороны это явление способствует лучшей циркуляции горячей воды. Но если не установить регулятор давления для отопления – может произойти аварийная ситуация.

Нормальное значение этого параметра колеблется от 2 до 5 атм. в зависимости от типа отопительной системы. В централизованных магистралях возможно кратковременное превышение давления до 10 атм. Для его стабилизации и предназначен регулятор давления системы отопления.

Принцип работы гидрострелки

Принцип работы гидрострелки

В настоящее время есть несколько типов этих приборов, которые отличаются не только внешне, но и функциональными возможностями:

  • Спускной клапан. Удаляет избыток теплоносителя для компенсации давления;
  • Воздухоотводчик. Предназначен для своевременной ликвидации воздушных пробок. Они формируются из-за перегрева горячей воды и могут привести к возникновению аварийных ситуаций;
  • Гидрострелка. Этот регулятор давления воды в системе отопления применяется не только для коллекторных систем, но и в двухтрубных схемах. Он стабилизует давление между подающей и обратной трубой теплоснабжения.

Кроме гидрострелки все остальные приборы для регулирования давления воды в системе отопления имеют изменяемые параметры срабатывания. Т.е. пользователь может сам выставить предельные значения давления, при появлении которых активируется регулирующий элемент.

Расширительный бак для стабилизации давления отопления

Принцип работы расширительного бака

Принцип работы расширительного бака

Ключевое влияние на стабильность работы закрытой системы отопления с принудительной циркуляцией оказывает расширительный бак. Он предназначен для автоматической компенсации возникшего избыточного давления на трубы и радиаторы.

Конструктивно это устройство для регулирования давления в отоплении представляет собой емкость, разделенную на две части эластичной мембранной. Одна из полостей с помощью патрубка подключается к отоплению, а во вторую нагнетается воздух. При этом значение давление во второй должно быть меньше максимально допустимого на 5-10%.

Принцип работы мембранного регулятора давления системы отопления можно описать следующим алгоритмом:

  1. Давление в системе нормальное – мембрана не изменяет своего положения.
  2. Произошло критическое расширение теплоносителя. Одновременно с этим мембрана смещается в сторону воздушной камеры, тем самым увеличивая общий объем теплоснабжения. Происходит компенсация избыточного давления.
  3. Резкое падение объема теплоносителя. Регулятор давления воды в отоплении уменьшает объем путем смещения мембраны в сторону водяной камеры. Это происходит под воздействием давления воздушной камеры.

Таким способом происходит автоматическое регулирование давления в отопительной системе. При выборе модели расширительного бака необходимо учитывать возможность замены эластичной мембраны. Есть модели, где это может сделать сам пользователь. Но для баков с небольшим объемом такой возможности нет. После двух-трех сезонов эксплуатации приходится демонтировать старый модуль отопления и устанавливать новый.

Как правильно рассчитать параметры устройств для регулирования давления и температуры отопления? Для этого рекомендуется воспользоваться специализированными программными комплексами. Предварительно вносятся характеристики дома (степень утепления), графическая схема расположения труб, радиаторов и других компонентов теплоснабжения. На основе полученных данных программа даст оптимальные параметры всех элементов.

В видеоматериале можно ознакомиться со спецификой подключения комнатного регулятора температуры в отоплении:

Отправить ответ

avatar
  Подписаться
Уведомление о
