Простой регулятор температуры паяльника | Мастер-класс своими руками

Для приличного качества проведения паяльных работ, домашнему мастеру, и тем более радиолюбителю, пригодится простой и удобный регулятор температуры жала паяльника. Впервые схему устройства, я увидел в журнале «Юный техник» начала 80-х, и собрав несколько экземпляров, использую до сих пор.

Для сборки устройства потребуются:
-диод 1N4007 или любой другой, с допустимым током 1А и напряжением 400 – 600В.
-тиристор КУ101Г.
-электролитический конденсатор 4,7 микрофарад с рабочим напряжением 50 – 100В.
-сопротивление 27 – 33 килоом с допустимой мощностью 0,25 – 0,5 ватт.
-переменный резистор 30 или 47 килоом СП-1, с линейной характеристикой.

Для простоты и наглядности я нарисовал размещение и взаимное соединение деталей.

Перед сборкой необходимо изолировать и отформовать выводы деталей. На выводы тиристора надеваем изоляционные трубочки длинной 20мм., на выводы диода и резистора 5мм. Для наглядности можно использовать цветную ПВХ изоляцию, снятую с подходящих проводов, или присаживаем термоусадку. Стараясь не повредить изоляцию загибаем проводники, руководствуясь рисунком и фотографиями.

Все детали монтируются на выводах переменного резистора, соединяясь в схему четырьмя точками пайки. Заводим проводники компонентов в отверстия на выводах переменного резистора всё подравниваем и припаиваем. Укорачиваем выводы радиоэлементов. Плюсовой вывод конденсатора, управляющий электрод тиристора, вывод сопротивления, соединяем вместе и фиксируем пайкой. Корпус тиристора является анодом, для безопасности, изолируем его.

Для придания конструкции законченного вида, удобно воспользоваться корпусом от блока питания с сетевой вилкой.

На верхней грани корпуса сверлим отверстие диаметром 10 мм. В отверстие вставляем резьбовую часть переменного резистора и фиксируем его гайкой.

Для подключения нагрузки я использовал два разъёма с отверстиями под штыри диаметром 4 мм. На корпусе размечаем центры отверстий, с расстоянием между ними 19 мм. В просверленные отверстия диаметром 10 мм. вставляем разъёмы, фиксируем гайками. Соединяем вилку на корпусе, выходные разъёмы и собранную схему, места пайки можно защитить термоусадкой. Для переменного резистора необходимо подобрать ручку из изоляционного материала такой формы и размера, чтобы закрыть ось и гайку. Собираем корпус, надёжно фиксируем ручку регулятора.

Проверяем регулятор, подключив в качестве нагрузки лампу накаливания 20 — 40 ватт. Вращая ручку, убеждаемся в плавном изменении яркости лампы, от половины яркости до полного накала.

При работе с мягкими припоями (например ПОС-61), паяльником ЭПСН 25, достаточно 75% мощности (положение ручки регулятора примерно посередине хода). Важно: на всех элементах схемы присутствует напряжение питающей сети 220 вольт! Необходимо соблюдать меры электробезопасности.

Автор: Лаврентьев Сергей
[email protected]

Регулятор мощности для паяльника своими руками

Моделей паяльников в магазинах множество — от дешёвых китайских до дорогих, со встроенным регулятором температуры, продаются даже паяльные станции.

Другое дело, нужна ли та же станция, если подобные работы нужно выполнять раз в год, а то и реже? Проще купить недорогой паяльник. А у кого-то дома сохранились простые, но надёжные советские инструменты. Паяльник, не оснащённый дополнительным функционалом, греет на полную, пока вилка в сети. А отключённый, быстро остывает. Перегретый паяльник способен испортить работу: им становится невозможно прочно припаять что-либо, флюс быстро испаряется, жало окисляется и припой скатывается с него. Недостаточно нагретый инструмент и вовсе может испортить детали — из-за того что припой плохо плавится, паяльник можно передержать впритык к деталям.

Чтобы сделать работу комфортнее, можно собрать своими руками регулятор мощности, который ограничит напряжение и тем самым не даст жалу паяльника перегреваться.

Регуляторы для паяльника своими руками. Обзор способов монтажа

В зависимости от вида и набора радиодеталей, регуляторы мощности для паяльника могут быть разных размеров, с разным функционалом. Можно собрать как небольшое простое устройство, в котором нагрев прекращается и возобновляется нажатием кнопки, так и габаритное, с цифровым индикатором и программным управлением.

Возможные виды монтажа в корпус: вилка, розетка, станция

В зависимости от мощности и задач регулятор можно поместить в несколько видов корпуса. Самый простой и довольной удобный — вилка. Для этого можно использовать зарядное устройство для сотового телефона или корпус любого адаптера. Останется только найти ручку и поместить её в стенке корпуса. Если корпус паяльника позволяет (там достаточно места), можно разместить плату с деталями в нём.

Такой регулятор мощности всегда находится вместе с паяльником — его нельзя забыть или потерять

Другой вид корпуса для несложных регуляторов — розетка. Она может быть как одинарной, так и представлять собой тройник-удлинитель. В последнем можно очень удобно поставить ручку со шкалой.

Корпус удобен для размещения платы с деталямиНа месте одной и розеток стоит ручка переключателя со шкалой

Вариантов монтажа регулятора с индикатором напряжения тоже может быть несколько. Все зависит от сообразительности радиолюбителя и фантазии. Это может быть как очевидный вариант — удлинитель с вмонтированным туда индикатором, так и оригинальные решения.

Счетчик на корпусе дает точные цифры для работ, где важна строго определённая температураПлата закреплена внутри винтами

Собрать можно даже подобие паяльной станции, установить на ней подставку для паяльника (её можно купить отдельно). При монтаже нельзя забывать о правилах безопасности. Детали нужно изолировать — например, термоусадочной трубкой.

Варианты схем в зависимости от ограничителя мощности

Регулятор мощности можно собрать по разным схемам. В основном различия состоят в полупроводниковой детали, приборе, который будет регулировать подачу тока. Это может быть тиристор или симистор. Для более точного управления работой тиристора или симистора в схему можно добавить микроконтроллер.

Можно сделать простейший регулятор с диодом и выключателем — для того чтобы оставить паяльник в рабочем состоянии на какое-то (возможно, длительное) время, не давая ему ни остывать, ни перегреваться. Остальные регуляторы дают возможность задать температуру жала паяльника более плавно — под различные нужды. Сборка устройства по любой из схем производится схожим способом. В фотографиях и видеороликах приведены примеры того, как можно собрать регулятор мощности для паяльника своими руками. На их основе можно сделать прибор с нужными лично вам вариациями и по собственной схеме.

Тиристор — своеобразный электронный ключ. Пропускает ток только в одном направлении. В отличие от диода у тиристора 3 выхода — управляющий электрод, анод и катод. Открывается тиристор посредством подачи импульса на электрод. Закрывается при смене направления или прекращении подачи проходящего через него тока.

Тиристор, его главные составные части и отображение на схемах

Симистор, или триак — вид тиристора, только в отличие от этого прибора, двусторонний, проводит ток в обоих направлениях. Представляет собой, по сути, два тиристора, соединённые вместе.

Симистор, или триак. Основные части, принцип действия и способ отображения на схемах. А1 и А2 — силовые электроды, G — управляющий затвор

В схему регулятора мощности для паяльника — зависимости от его возможностей — включают следующие редиодетали.

Резистор — служит для преобразования напряжения в силу тока и обратно. Конденсатор — основная роль этого прибора в том, что он перестаёт проводить ток, как только разряжается. И начинает проводить вновь — по мере того как заряд достигает нужной величины. В схемах регуляторов конденсатор служит для того, чтобы выключить тиристор. Диод — полупроводник, элемент, который пропускает ток в прямом направлении и не пропускает в обратном. Подвид диода — стабилитрон — используется в устройствах для стабилизации напряжения. Микроконтроллер — микросхема, при помощи которой обеспечивается электронное управление устройством. Бывает разной степени сложности.

Диоды не проводят ток в обратном направленииТак обозначается диод на схемахСтабилитроны используются для стабилизации напряженияКонденсатор используется в основном для выключения тиристораВнешний вид резистора и способ отображения на схемеМикроконтроллер дает возможность программного управления устройством

Схема с выключателем и диодом

Такой тип регулятора самый простой в сборке, с наименьшим количеством деталей. Его можно собирать без платы, на весу. Выключатель (кнопка) замыкает цепь — на паяльник подаётся всё напряжение, размыкает — напряжение падает, температура жала тоже. Паяльник при этом остаётся нагретым — такой способ хорош для режима ожидания. Подойдёт выпрямительный диод, рассчитанный на ток от 1 Ампера.

Самый простой в монтаже регулятор

Сборка двухступенчатого регулятора на весу

1. Подготовить детали и инструменты: диод (1N4007), выключатель с кнопкой, кабель с вилкой (это может быть кабель паяльника или же удлинителя — если есть страх испортить паяльник), провода, флюс, припой, паяльник, нож.
2. Зачистить, а потом залудить провода.
3. Залудить диод. Припаять провода к диоду. Удалить лишние концы диода. Надеть термоусадочные трубки, обработать нагревом. Можно также использовать электроизоляционную трубку — кембрик. Подготовить кабель с вилкой в том месте, где удобнее будет крепить выключатель. Разрезать изоляцию, перерезать один из находящихся внутри проводов. Часть изоляции и второй провод оставить целыми. Зачистить концы разрезанного провода.
4. Расположить диод внутри выключателя: минус диода — к вилке, плюс — к выключателю.
5. Скрутить концы разрезанного провода и проводов, подсоединённых к диоду. Диод должен находиться внутри разрыва. Провода можно спаять. Подключить к клеммам, затянуть винты. Собрать выключатель.

Регулятор с выключателем и диодом — пошагово и наглядно

Регулятор на тиристоре

Регулятор с ограничителем мощности — тиристором — позволяет плавно устанавливать температуру паяльника от 50 до 100%. Для того чтобы расширить эту шкалу (от нуля до 100%), в схему нужно добавить диодный мост. Сборка регуляторов и на тиристоре, и на симисторе совершает сходным образом. Метод можно применить для любого устройства такого типа.

Пример монтажа тиристорного регулятора на плате

Сборка тиристорного (симисторного) регулятора на печатной плате

1. Сделать монтажную схему — наметить удобное расположение всех деталей на плате. Если плата приобретается — монтажная схема идёт в комплекте.
2. Подготовить детали и инструменты: печатную плату (её нужно сделать заранее согласно схеме или купить), радиодетали — см. спецификацию к схеме, кусачки, нож, провода, флюс, припой, паяльник.
3. Разместить на плате детали согласно монтажной схеме.
4. Откусить кусачками лишние концы деталей.
5. Смазать флюсом и припаять каждую деталь — сначала резисторы с конденсаторами, потом — диоды, транзисторы, тиристор (симистор), динистор.
6. Подготовить корпус для сборки.
7. Зачистить, залудить провода, припаять к плате согласно монтажной схеме, установить плату в корпус. Заизолировать места соединения проводов.
8. Проверить регулятор — подключить к лампе накаливания.
9. Собрать устройство.

Схема с маломощным тиристором

Тиристор небольшой мощности недорогой, занимает мало места. Его особенность — в повышенной чувствительности. Для управления им используются переменный резистор и конденсатор. Подходит для устройств мощностью не более 40 Вт.

Такой регулятор не требует дополнительного охлаждения

Спецификация

Схема с мощным тиристором

Управление тиристором осуществляется за счёт двух транзисторов. Уровень мощности регулирует резистор R2. Регулятор, собранный по такой схеме, рассчитан на нагрузку до 100 Вт.

Регулятор оптимален для нагрузки до 100 Вт

Спецификация

Сборка тиристорного регулятора по приведённой схеме в корпус — наглядно

https://youtube.com/watch?v=4DG4_w2fe4E

Сборка и проверка тиристорного регулятора (обзор деталей, особенности монтажа)

Схема с тиристором и диодным мостом

Такое устройство даёт возможность регулировки мощности от нуля до 100%. В схеме использован минимум деталей.

Справа — диаграмма преобразования напряжения

Спецификация

Регулятор на симисторе

Схема регулятора на симисторе с небольшим количеством радиодеталей. Позволяет регулировать мощность от нуля до 100%. Конденсатор и резистор обеспечат чёткую работу симистора — он будет открываться даже при низкой мощности.

В качестве индикатора в таком регуляторе мощности используется светодиод

Сборка симисторного регулятора по приведённой схеме пошагово

Регулятор на симисторе с диодным мостом

Схема такого регулятора не очень сложная. При этом варьировать мощность нагрузки можно в довольно большом диапазоне. При мощности более 60 Вт лучше посадить симистор на радиатор. При меньшей мощности охлаждение не нужно. Метод сборки такой же, как и в случае с обычным симисторным регулятором.

При меньшей мощности нагрузки симистор можно взять и слабееОбразец монтажа регулятора на симисторе с диодным мостом на печатную платуРегулятор с симистором — образец монтажа в корпус

Регулятор мощности с симистором на микроконтроллере

Микроконтроллер позволяет точно установить и отобразить уровень мощности, обеспечить автоматическое отключение регулятора, если с ним долго не работают. Способ монтажа такого регулятора существенно не отличается от монтажа любого симисторного регулятора. Паяется на печатной плате, которая изготавливается предварительно. Очень важно поставить правильную прошивку.

Такой регулятор может заменить паяльную станцию

Спецификация

Рекомендации по проверке и наладке

Перед монтажом собранный регулятор можно проверить мультиметром. Проверять нужно только с подключённым паяльником, то есть под нагрузкой. Вращаем ручку резистора — напряжение плавно изменяется.

В регуляторах, собранных по некоторым из приведённых здесь схем, уже будут стоять световые индикаторы. По ним можно определить, работает ли устройство. Для остальных самая простая проверка — подключить к регулятору мощности лампочку накаливания. Изменение яркости наглядно отразит уровень подаваемого напряжения.

Регуляторы, где светодиод находится в цепи последовательно с резистором (как на схеме с маломощным тиристором), можно наладить. Если индикатор не горит, нужно подобрать номинал резистора — взять с меньшим сопротивлением, пока яркость не будет приемлемой. Слишком большой яркости добиваться нельзя — сгорит индикатор.

Как правило, регулировка при правильно собранной схеме не требуется. При мощности обычного паяльника (до 100 Вт, средняя мощность — 40 Вт) ни один из регуляторов, собранных по вышеприведённым схемам, не требует дополнительного охлаждения. Если паяльник очень мощный (от 100 Вт), то тиристор или симистор нужно установить на радиатор во избежание перегрева.

Радиатор предотвратит перегрев устройства

Регулятор мощности для паяльника можно собрать своими руками, ориентируясь на собственные возможности и потребности. Существует немало вариантов схем регулятора с различными ограничителями мощности и разными средствами управления. Здесь приведены некоторые, самые простые из них. А небольшой обзор корпусов, в которые можно смонтировать детали, поможет выбрать формат устройства.

Регулятор мощности для паяльника своими руками: принцип работы и разновидности

Паяльник с регулировкой температуры – электроинструмент, необходимый для пайки подверженных перегреву различных радиодеталей (транзисторов, резисторов, конденсаторов, микросхем, диодов). Используют его не только начинающие и опытные радиолюбители, домашние мастера, но и специалисты, занимающиеся ремонтом электронных устройств. Значительно возросшая в последнее популярность такого электроинструмента объясняется его многочисленными плюсами, возможностью сборки своими руками.

Паяльник с терморегулятором

Конструкция

Самый простой инструмент данного вида с терморегуляцией состоит из следующих частей:

• Корпус с печатной платой внутри – цилиндрическая полая ручка из плотного пластика
• Плата управления – расположенный внутри полой ручки контроллер;
• Регулятор – резистор с переменным сопротивлением, имеющим вращающуюся круглую ручку с указанием значений температуры;
• Светодиод – индикатор, сигнализирующий о том, что жало нагрелось до заданной температуры;
• Трубка-фиксатор с гайкой – штуцер со вставляемым внутрь его жалом и подвижной гайкой, при помощи которой он прикручивается к корпусу;
• Нагревательный элемент – трубка, на которую одевается жало;
• Несгораемое жало – предварительно залуженная насадка конической формы термостойким несгораемым покрытием.

Во многих современных моделях данного электроинструмента регулятор выполнен в виде двух кнопок, значение температуры указывается на небольшом монохромном жидкокристаллическом дисплее.

Для чего повышать мощность

Повышение мощности, следовательно, температуры необходимо для того, чтобы производить пайку различных по устойчивости к температурному воздействию и размерам радиодеталей. Так, для пайки мелких тиристоров конденсаторов небольшой емкости необходима температура значительно меньшая, чем для их более крупных аналогов.

Принцип работы

Нагрев и поддержание заданной температуры жала такого регулируемого паяльника происходят следующим образом:

1. При подключении устройства к источнику питания ток поступает на регулятор;
2. Посредством изменения сопротивления регулятора устанавливается определённый уровень мощности нагревательного элемента, которому соответствует заранее вычисленная и установленная при испытаниях инструмента температура жала;
3. Поддержание строго определенной температуры жала происходит, благодаря расположенному внутри него термодатчика – небольшой термопары, предотвращающей перегревание жала.

Благодаря наличию управляющей нагревом платы, термодатчика, в процессе работы с таким инструментом исключены перегревание и перепаливание очень чувствительных к повышенным температурам радиодеталей. К тому же, в отличие от нерегулируемых аналогов, такие инструменты полностью защищены от пробоя фазы на жало.

Разновидности паяльников с регулировкой температуры

Все современные устройства, применяемые как отдельные электроинструменты, так и в составе паяльных станций, в зависимости от вида нагревательного элемента и способа нагрева жала, подразделяются на импульсные, устройства с нихромовым и керамическим нагревателем.

Импульсный паяльник

Импульсный пистолет для пайки

Такой паяльник представляет собой устройство, работающее от сети, при этом понижающее сетевое напряжение, но увеличивающее частоту тока. Работает такое устройство не все время, только во время нажатия кнопки на рукояти. Благодаря этому, оно экономичнее аналогов других видов, позволяет выполнять пайку очень мелких и деликатных радиодеталей.

С нихромовым нагревателем

Классический нихромовый нагревательный элемент такого устройства представляет собой металлическую трубку с намотанными на нее стеклотканью, слюдой и многочисленными витками тонкой нихромовой проволоки. При нагреве проволока, обладающая большим сопротивлением, разогревает трубку со вставленным в нее медным жалом.

С керамическим нагревателем

Паяльник с керамическим нагревателем

В таких устройствах жало одевают на трубчатый керамический нагревательный элемент, обладающий электропроводностью и большим сопротивлением. При прохождении тока эта керамическая трубка почти мгновенно разогревается, обеспечивая максимально быстрый нагрев установленного на ней жала.

Преимущества и недостатки

Паяльник с регулятором температуры имеет ряд плюсов и минусов.

К преимуществам такого инструмента относятся:

• Возможность регулировки температуры;
• Полное исключение риска перегрева и порчи чувствительных к высоким температурам радиодеталей;
• Быстрый нагрев;
• Доступная цена;
• Наличие в комплекте к устройству комплекта несгораемых жал – предварительно залуженных насадок, имеющих специальное необгарающее покрытие.

Из недостатков таких устройств можно выделить:

• Низкую ремонтопригодность;
• Высокую стоимость качественных полупрофессиональных и профессиональных моделей;
• Хрупкость нагревательного элемента из керамики.

Также недостатком дешевых моделей является поддельный керамический нагреватель, представляющий собой полую керамическую трубку, внутри которой расположен асбестовый стержень с намотанной тонкой нихромовой проволокой. Из-за маленькой толщины проволоки такие нагреватели очень быстро выходят из строя по причине термострикции – разрыва проволоки при ее остывании.

Управление нагревом

Для управления нагревом в таких устройствах служат аналоговый или цифровой (кнопочный) терморегулятор, термодатчик в нагревательном элементе и управляющая плата. В некоторых моделях и усовершенствованных простых паяльниках регулировка температуры происходит, благодаря двухпозиционным переключателям, диммерам, электронным блокам управления.

Переключатели и диммеры

Для регулировки температуры жала паяльника применяют такие устройства, как:

• Переключатели – двухпозиционные тумблера, позволяющие переключать инструмент в режим ожидания или максимального нагрева;
• Диммеры – подключаемые в разрыв провода регуляторы с круглой плавно вращающейся ручкой, позволяющие производить очень тонкую регулировку степени нагрева жала.

Блоки управления

Блок управления представляет собой расположенную отдельно от устройства управляющую плату с регулировочным резистором. В некоторые блоки управления также встроен понижающий трансформатор.

Самые совершенные и многофункциональные блоки управления вместе с подключенными к ним паяльниками представляют собой такой вид устройств, как паяльные станции.

Самостоятельное изготовление регуляторов мощности для паяльников

Регулятор мощности для паяльника можно не только приобрети, но и достаточно легко собрать самостоятельно. Монтируют его в разрыв сетевого кабеля устройства в корпусах от небольших старых электроприборов. Для пайки схем применяют перфорированные текстолитовые платы с медным покрытием.

Ниже приведены схемы наиболее часто собираемых терморегуляторов на основе таких радиодеталей, как переменный резистор, симистор, тиристор.

Из резистора

Самый простой терморегулятор для паяльника на основе переменного резистора собирается по приведенной ниже схеме.

Схема терморегулятора на резисторе с переменным сопротивлением

Из тиристора

Плата терморегулятора на основе тиристора имеет следующую принципиальную схему.

Схема регулятора температуры на основе тиристора

Из симистора

Самый простой терморегулятор на таких полупроводниковых деталях, как симисторы, можно собрать по следующей схеме.

Схема терморегулятора на симисторах

Схемы регуляторов

Регулятор для паяльника может быть собран по двум схемам: диммерной и ступенчатой.

Диммерная

Диммерная схема включает в себя один регулятор (диммер), подключенный к разрыву сетевого кабеля устройства.

Ступенчатая

Собираемый своими руками регулятор мощности для паяльника по ступенчатой схеме подразумевает монтаж дополнительного контроллера в пластиковом корпусе.

Ступенчатый терморегулятор

Видео

Самоделка из прошлого — регулятор «температуры» паяльника (China free:)

«… В то время, когда деревья были большими», а руки выпускника радиотехнического училища совсем кривые, и было изготовлено это устройство.

Не уверен, что на сегодня его изготовление все так же актуально — сейчас продаются готовые реализации этой схемы в ОФФ магазинах и на просторах интернета, однако, в этом году ему исполняется 30 лет!
А это уже не шутки, и можно сказать юбилей 😉

Использую его, хоть и изредка, но до сих пор — как минимум испытание временем пройдено вполне успешно 😉

Этот мой пост, конечно, в некоторой степени шутка — эдакий небольшой экскурс в прошлое.
Самоделка случайно попалась на глаза, вспомнил сколько ей лет, не смог устоять, не вспомнить один из моих самых первых, небольшой DIY :).

В те далекие времена подобное нельзя было купить в магазинах, никто из моих знакомых не знал слово «интернет» и уж тем более алиэкспресс, а народным паяльником (который еще и поискать пришлось бы) был вот такой ЭПСН

Собственно для него и было изготовлено описываемое устройство.

Все побывавшие у меня в руках паяльники этой модели, имели довольно значительный перегрев- паять было относительно не комфортно, а жало быстро обгорало и теряло свою форму.

А паять, в это доброе время, было много чего- начиная от всякого рода ремонтов магнитофонов и телевизоров, и заканчивая ДУ для ТВ, дверными звонками с мелодиями и наконец «Синклерами»!
Последние, правда сказать, чаще паял уже другими паяльниками — жалко было гробить РУ5-РУ6, да и более дешевые (но не менее дефицитные на тот момент) микросхемы, был печальный опыт.

Посмотрим, что же смог собрать 30 лет назад, вчерашний курсант не имеющий навыков пайки и практики сборки самодельных устройств 🙂

Я специально это подчеркнул — не ругайтесь слишком сильно! Делалось давно, но живо и работоспособно до сих пор- на мой взгляд это главное! 😉

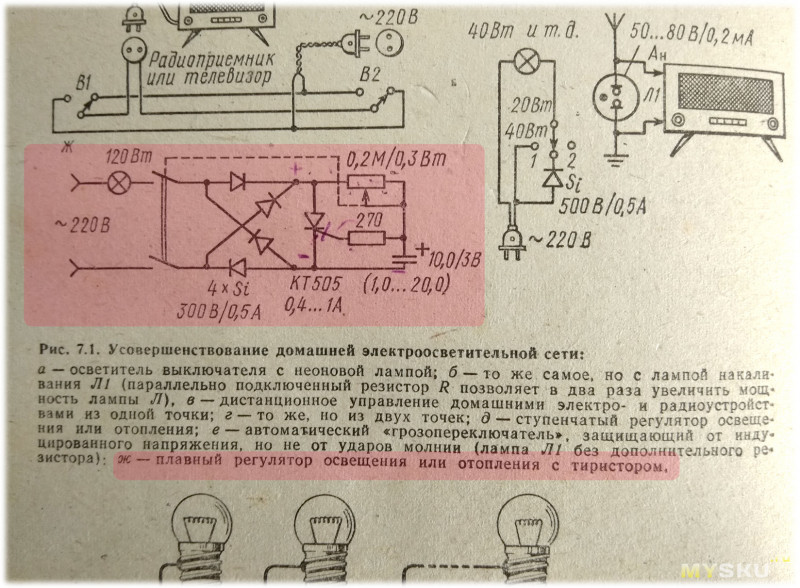

Схему тогда нашел в одной прекрасной книжке, которая сохранилась у меня до наших дней — на тот момент была одной из любимых, ну ОЧЕНЬ интересной казалась, с кучей разнообразных схем и поделок, перечитывал ее регулярно.
Книжка переведена с польского, поэтому частенько приходилось подбирать отечественные аналоги деталей. Для начинающего радиолюбителя это было, в некотором роде, проблемой.

Назначение схемы в книжке несколько иное, но я предположил, что таким образом можно изготовить паяльную станцию регулировать температуру жала паяльника, и идея действительно сработала!

Схема была собрана самым страшным навесным монтажом, однако лезть переделывать ее не собираюсь 😉

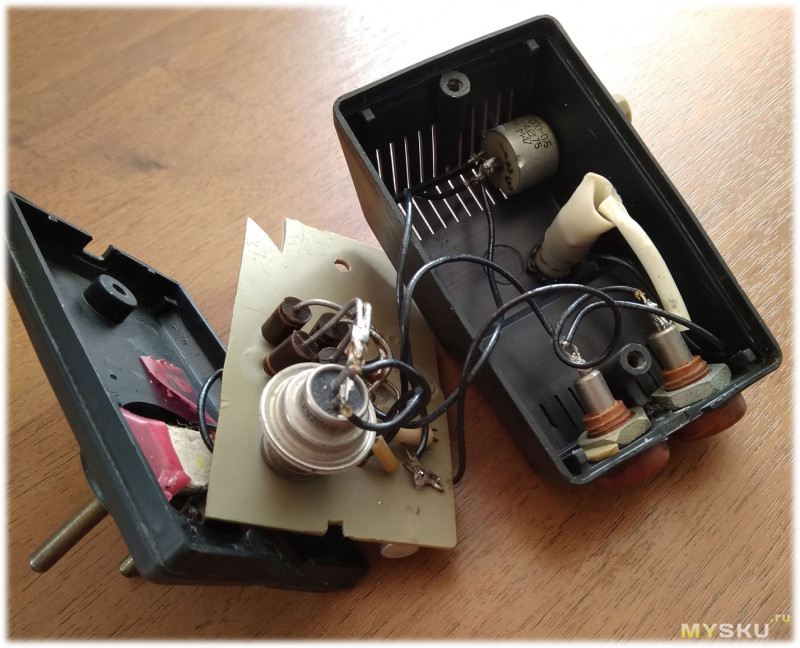

Попался под руку корпус от какого-то блока питания (от чего он был вспомнить уже невозможно). В нем были прорезаны необходимые отверстия, закреплены клеммы, снятые со старой аппаратуры.
пластик, основа платы, от времени уже рассыхается и стал хрупким -уголок отломился при разборке

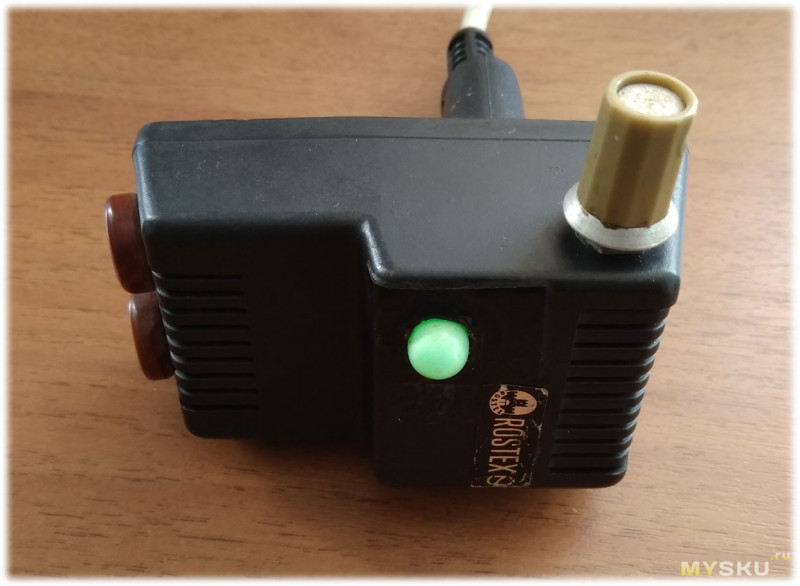

Снаружи все получилось симпатичнее, но все равно возраст берет свое 🙂



В качестве индикации неонка.
Светодиоды тогда были относительно дефицитным товаром, и кроме серий 307 и 102 я других и не встречал, а неоновая лампочка, даже «цветная» была в относительной доступности.
Она довольно неплохо прижилась в корпусе и, к тому же, именно по ее яркости свечения производится настройка «температуры паяльника» — опытным путем была установлена яркость свечения лампы, для оптимальной температуры.
Режим довольно легко было запомнить, лампа горит в пол накала и слегка мерцает — вот в таком режиме и использовал устройство много лет.

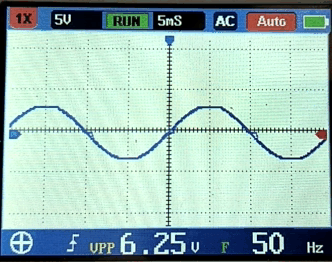

Работу схемы посмотрим уже современным, DSO FNIRSI PRO

Видно, как при вращении ручки меняется форма сигнала- изменяется и «температура» паяльника 😉

Напряжение 6в, потому что используется доработанный осциллограф — получаем делитель на 100.

При использовании заводского варианта измерения сигнал заметно искажается (да и напряжение тоже), да еще и синхронизацию подрывает, так что описанная в ссылке доработка DSO FNIRSI PRO вполне себе оправдана

ниже пример сигнала с заводской схемой

Вот такая «сладкая парочка» отмечает свои 30 лет!

Уже позже, из-за лени, перешел на импульсные варианты паяльников — именно по моей работе это вполне удачный вариант (мобильность, быстрота нагрева).
Работа с «мелкоэлементами» типа SMD мне и сейчас практически не встречается, поэтому иногда и сейчас достаю этот раритет ;).
Несколько раз появлялась необходимость именно в диммере — тогда использовал схему по ее прямому назначению, все выдержала!

Вполне согласен, что симистор подошел бы лучше, но не забывайте — это был 1989 год, радиодеталей тогда в свободной продаже практически не было, да и в книжке использовался именно тиристор.
К тому же, тогда у меня был доступ к халявным тиристорам 201-202 серий, это было решающим фактором.
Да и, честно сказать, на момент создания этой самоделки, скорее всего о симисторах я практически ничего не знал 🙂

Итого:
Схема отработала 30 лет, без замечаний и неисправностей!
Китая в схеме нет совсем 🙂

Всем удачи и хорошего настроения! ☕

Простой регулятор температуры паяльника

Для того, чтобы упростить проведение паяльных работ и улучшить их качество домашнему мастеру или радиолюбителю может пригодится простой регулятор температуры для жала паяльника. Именно такой регулятор и решил собрать для себя автор.

Впервые схема подобного устройства была замечена автором в журнале «Юный техник» начала 80-х годов. По данным схемам автор собрал несколько экземпляров таких регуляторов и пользуется ими до сих пор.

Для сборки устройства регулирования температуры жала паяльника автору понадобились следующие материалы:
1) диод 1N4007, хотя подойдет и любой другой, для которого допустима сила тока 1 А и напряжение 400-60 В
2) тиристор КУ101Г
3) элетролитический конденсатор 4.7 мкф рабочее напряжение которого от 50 В до 100 В
4) резистор 27 – 33 кОм, мощность которого от 0,25 до 0,5 ватт
5) переменный резистор 30 или 47 кОм СП-1 с линейной характеристикой
6) корпус блока питания
7) пара разъемов с отверстиями под штыри диаметром 4 мм

Описание изготовления устройства для регулирования температуры жала паяльника:

Для того, чтобы лучше понять схему устройства, автор нарисовал каким образом осуществляется размещение деталей и их взаимное соединение.

Перед началом сборки устройства автор изолировал и отформовал выводы деталей. На выводы тиристора были надеты трубки длинной около 20 мм, а на выводы резистора и диода трубки длинной 5 мм. Чтобы было более удобно работать с выводами деталей, автор предложил использовать цветную ПВХ изоляцию, которую можно снять с любых подходящих проводов, после чего прикрепить на термоусадку. Далее используя в качестве наглядного пособия приведенный рисунок и фотографии, необходимо аккуратно загнуть проводники и при этом не повредить изоляцию. Затем все детали крепятся на выводах переменного резистора, при этом объединяясь в схему которая содержит четыре точки пайки. Следующим шагом проводники каждого из компонентов устройства заводятся в отверстия на выводах переменного резистора и аккуратно припаивается. После чего автор укоротил выводы радиоэлементов.


Затем автор соединил вместе выводы сопротивления, управляющего электрода тиристора и плюсовой провод конденсатора и зафиксировал их при помощи паяльника. Так как корпус тиристора является анодом, то автор решил изолировать его для безопасности.

Чтобы придать конструкции готовый вид, автор воспользовался корпусом блока питания с сетевой вилкой. Для этого было просверлено отверстие на верхней грани корпуса. Диаметр отверстия составил 10 мм. В это отверстие была установлена резьбовая часть переменного резистора и зафиксирована при помощи гайки.

Чтобы подключать нагрузку автор использовал два разъёма с отверстиями под штыри диаметром 4 мм. Для этого на корпусе были размечены центры отверстий расстояние между которыми 19 мм, и в просверленные отверстия диаметром 10 мм установлены разъемы, которые автор так же зафиксировал гайками. Далее автор соединил вилку корпуса собранную схему и выходные разъемы, а места спайки защитил с помощью термоусадки.

Потом автор подобрал подходящую по размерам ручку из изоляционного материала нужной формы и размера, для того, чтобы закрыть ею и ось и гайку.
Затем автор собрал корпус и надежно зафиксировал ручку регулятора.

После чего приступил к тестированию устройства. В качестве нагрузки для тестирования регулятора автор использовал лампу накаливания 20-40 Ватт. Важно, чтобы при вращении ручки яркость лампы изменялась достаточно плавно. У автора получилось добиться изменения яркости лампы от половины до полного накала. Таким образом при работе с мягкими припоями, к примеру ПОС-61, используя паяльник ЭПСН 25, автору достаточно 75 % мощности. Для того чтобы получить такие показатели ручка регулятора должна быть расположена примерно на середине хода.

Автор напоминает, что так как на всех элементах этой системы присутствует напряжение от питающей сети 220 вольт, то очень важно соблюдать все необходимые меры безопасности при работе с устройством.

Автор данного регулятора: Лаврентьев Сергей [email protected]

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Простая регулировка температуры жала паяльника своими руками

Радиолюбитель, а впрочем любой умелец, кому доводится довольно часто применять электрический паяльник, постоянно сталкивается с перегревом жала электропаяльника, одной из досадных причин не качественной пайки. Для того, чтобы избавиться от данного, не очень лицеприятного явления пришлось собрать простенький, но давно испытанный на практике, регулятор напряжения электропаяльника. Данную схемку вы соберете,

имея в своих запасниках: электропаяльник,

отвертку,

ножик,

любой выключатель

и один диод с рабочим напряжением до трехсот вольт и с током в пол ампера (минимальные требования).

В разрыв любого проводника паяльника монтируется выключатель, на клеммы выключателя монтируется диод.

Когда выключатель включен, электропаяльник получает свои 220 вольт и выходит на нормальный режим работы. При выключенном выключателе (дежурный режим) паяльник питается через диод, получая половину напряжения для нормальной пайки, но не остывает и не перегревается. Приступили к очередному этапу пайки включаете выключатель и электропаяльник, спустя несколько секунд, опять готов к пайке.

А вот и итог я пока допивал свою кружку чая, вы успели испытать устройство, созданное своими руками.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Регулятор мощности для паяльника на тиристоре, симисторе и микроконтроллере, сделанный своими руками

При работе с электрическим паяльником температура его жала должна оставаться постоянной, что является гарантией получения высококачественного паяного соединения.

Однако в реальных условиях этот показатель постоянно меняется, приводя к остыванию или перегреву нагревательного элемента и необходимости устанавливать в цепях питания специальный регулятор мощности для паяльника.

Зачем он нужен

Колебания температуры жала паяльного устройства могут быть объяснены следующими объективными причинами:

• нестабильность входного питающего напряжения;
• большие тепловые потери при пайке объёмных (массивных) деталей и проводников;
• значительные колебания температуры окружающей среды.

Для компенсации воздействия этих факторов промышленностью освоен выпуск ряда устройств, имеющих специальный диммер для паяльника, обеспечивающий поддержание температуры жала в заданных пределах.

Однако при желании сэкономить на обустройстве домашней паяльной станции регулятор мощности вполне может быть изготовлен своими руками. Для этого потребуется знание основ электроники и предельная внимательность при изучении приводимых ниже инструкций.

Принцип работы контролера паяльной станции

Известно множество схем самодельных регуляторов нагрева паяльника, входящих в состав эксплуатируемой в домашних условиях станции. Но все они работают по одному и тому же принципу, заключающемуся в управлении величиной мощности, отдаваемой в нагрузку.

Распространённые варианты самодельных электронных регуляторов могут отличаться по следующим признакам:

• вид электронной схемы;
• элемент, используемый для изменения отдаваемой в нагрузку мощности;
• количество ступеней регулировки и другие параметры.

Независимо от варианта исполнения любой самодельный контроллер паяльной станции представляет собой обычный электронный коммутатор, ограничивающий или увеличивающий полезную мощность в нагревательной спирали нагрузки.

Вследствие этого основным элементом регулятора в составе станции или вне её является мощный питающий узел, обеспечивающий возможность варьирования температуры жала в строго заданных пределах.

Образец классической подставки под паяльник со встроенным в неё регулируемым модулем питания приводится на фото.

Преобразователи на управляемых диодах

Каждый из возможных вариантов исполнения устройств отличается своей схемой и регулирующим элементом. Существуют схему регуляторов мощности на тиристорах, симисторах и другие варианты.

Тиристорные устройства

По своему схемному решению большинство известных блоков регулировки изготавливаются по тиристорной схеме с управлением от специально формируемого для этих целей напряжения.

Двухрежимная схема регулятора на тиристоре низкой мощности приводится на фото.

Посредством такого прибора удаётся управлять паяльниками, мощность которых не превышает 40 Ватт. Несмотря на небольшие габариты и отсутствие вентиляционного модуля преобразователь практически не греется при любом допустимом режиме работы.

Такое устройство может работать в двух режимах, один из которых соответствует состоянию ожидания. В этой ситуации ручка варьируемого по величине резистора R4 установлена в крайне правое по схеме положение, а тиристор VS2 полностью закрыт.

Питание поступает на паяльник через цепочку с диодом VD4, на котором величина напряжения снижается примерно до 110 Вольт.

Во втором режиме работы регулятор напряжения (R4) выводится из крайне правой позиции; причём в среднем его положении тиристор VS2 немного приоткрывается и начинает пропускать переменный ток.

Переход в это состояние сопровождается зажиганием индикатора VD6, срабатывающего при выходном питающем напряжении порядка 150 Вольт.

Путём дальнейшего вращения ручки регулятора R4 можно будет плавно увеличивать мощность на выходе, поднимая его выходной уровень до максимальной величины (220 Вольт).

Симисторные преобразователи

Ещё один способ организации управления паяльником предполагает применение электронной схемы, построенной на симисторе и также рассчитанной на нагрузку небольшой мощности.

Эта схема работает по принципу снижения эффективного значения напряжения на полупроводниковом выпрямителе, к которому подключается полезная нагрузка (паяльник).

Состояние регулировочного симистора зависит от положения «движка» переменного резистора R1, меняющего потенциал на его управляющем входе. При полностью открытом полупроводниковом приборе поступающая в паяльник мощность снижается примерно в два раза.

Простейший вариант управления

Самый простой регулятор напряжения, являющийся «усечённым» вариантом двух рассмотренных выше схем, предполагает механическое управление мощностью в паяльнике.

Такой регулятор мощности востребован в условиях, когда предполагаются длительные перерывы в работе и не имеет смысла держать паяльник всё время включённым.

В разомкнутом положении выключателя на него поступает небольшое по амплитуде напряжение (примерно 110 Вольт), обеспечивающее невысокую температуру нагрева жала.

Для приведения устройства в рабочее состояние достаточно включить тумблер S1, после чего наконечник паяльника быстро нагревается до требуемой температуры, и можно будет продолжить пайку.

Такой терморегулятор для паяльника позволяет в промежутках между пайками снижать температуру жала до минимального значения. Эта возможность обеспечивает замедление окислительных процессов в материале наконечника и заметно продлевает срок его эксплуатации.

На микроконтроллере

В том случае, когда исполнитель полностью уверен в своих силах, ему можно будет взяться за изготовление термостабилизатора для паяльника, работающего на микроконтроллере.

Этот вариант регулятора мощности выполняется в виде полноценной паяльной станции, имеющей два рабочих выхода с напряжениями 12 и 220 Вольт.

Первое из них имеет фиксированную величину и предназначается для питания миниатюрных слаботочных паяльников. Эта часть устройства собирается по обычной трансформаторной схеме, которую из-за её простоты можно не рассматривать.

На втором выходе собранного своими руками регулятора для паяльника действует переменное напряжение, амплитуда которого может меняться в диапазоне от 0 до 220 Вольт.

Схема этой части регулятора, совмещённая с контроллером типа PIC16F628A и цифровым индикатором выходного напряжения, приводится так же на фото.

Для безопасной эксплуатации оборудования с двумя отличающимися по величине выходными напряжениями самодельный регулятор должен иметь различные по конструкции (несовместимые между собой) розетки.

Подобная предусмотрительность исключает возможность ошибки при подключении паяльников, рассчитанных на разные напряжения.

Силовая часть такой схемы выполнена на симисторе марки ВТ 136 600, а регулировка мощности в нагрузке осуществляется посредством коммутатора кнопочного типа с десятью положениями.

Переключением кнопочного регулятора можно изменять уровень мощности в нагрузке, обозначаемый цифрами от 0 до 9-ти (эти значения выводятся на табло встроенного в устройство индикатора).

В качестве примера такого регулятора, собранного по схеме с контроллером SMT32, может быть рассмотрена станция, рассчитанная на подключение паяльников с жалами марки Т12.

Этот промышленный образец устройства, управляющего режимом нагрева подключаемого к нему паяльника, способен регулировать температуру жала в диапазоне от 9-ти до 99-ти градусов.

С его помощью также возможен автоматический переход в режим ожидания, при котором температура наконечника паяльника снижается до установленного инструкцией значения. Причём длительность этого состояния может регулироваться в интервале от 1 до 60-ти минут.

Добавим к этому, что в этом устройстве также предусмотрен режим плавного снижения температуры жала в течение того же регулируемого промежутка времени (1-60 минут).

В завершении обзора регуляторов мощности паяльных устройств отметим, что их изготовление в домашних условиях не является чем-то совсем недоступным для рядового пользователя.

При наличии определённого опыта работы с электронными схемами и после внимательного изучения приведённого здесь материала любой желающий может справиться с этой задачей вполне самостоятельно.
