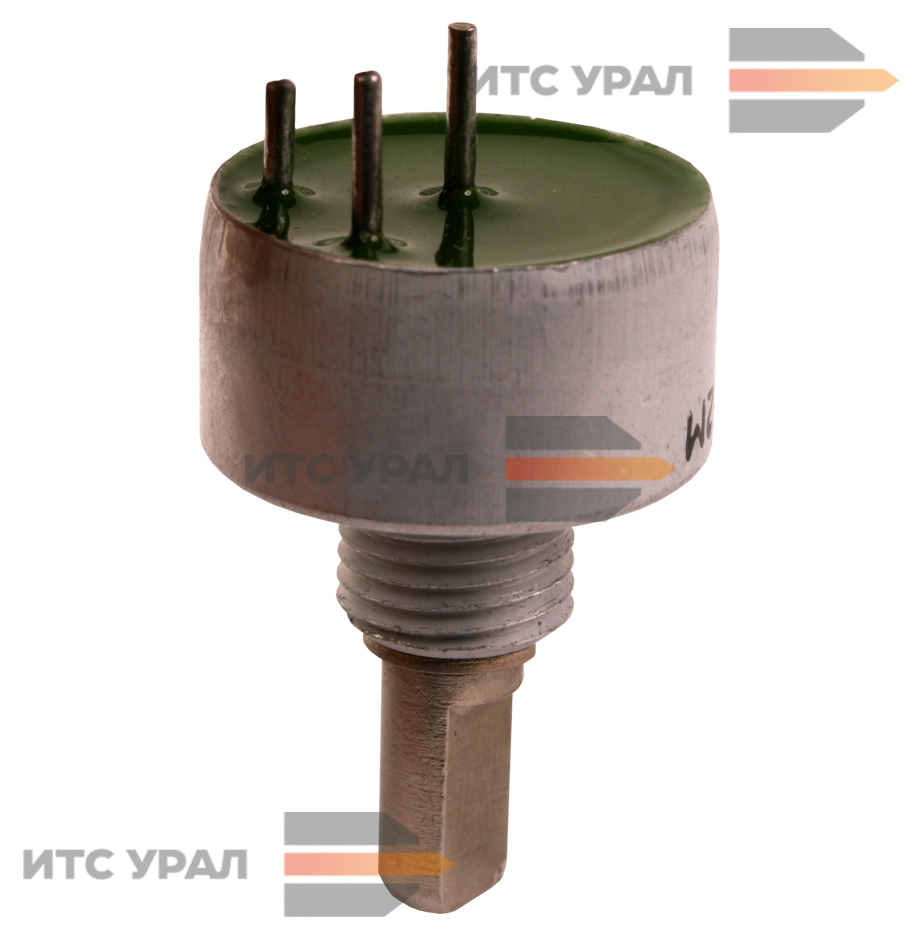

СП4-1а 6к8 Ом переменный резистор (0.5 Вт, ВС2-12, отечественный)

Общая информация
Полное наименование	Переменный резистор СП4-1а ВС2-12 6к8 Ом 0.5 Вт ±20%-А
Производитель	ПО Омега, СССР
Part Number	СП4-1 6.8 кОм
Product Specifications No	СП4-1а ВС2-12 6800Ω 0.5 Вт
Оригинальное наименование	Регулировочный потенциометр СП4-1а ВС2-12 6к8 Ом 0.5 Вт
Страна производитель	СССР
Оригинал	Да
Год выпуска	0476
Состояние	Новый
Тип упаковки	Коробка
Функциональный тип	Регулировочный
Функциональная категория	переменный, непроволочный
Конструктивные особенности	цилиндрический, одинарный
Функциональная характеристика	А-линейная
Маркировка на корпусе	СП4-1 6К8 А 0. 5 Вт
Тип монтажа	Навесной или на плату
Тип вала	ВС2-12
Длина вала (выступающей части)	12 мм
Диаметр вала	3 мм
Режим работы	непрерывный, импульсный
Технические параметры
Номинал сопротивления	6.8 кОм
Номинальная мощность	0.5
Номинальное отклонение	20%
Напряжение (Umax)	250 вольт
Сопротивление изоляции	5000 МОм
Условия эксплуатации
Гарантийная наработка	10000 часов
Рекомендации для пайки	Время пайки — не более 3 сек. Пайку производить на расстоянии не менее 2 мм от корпуса. При пайке паяльником обязательное применение теплоотвода. Мощность паяльника не выше 40 Вт.
Температура эксплуатации	-60…+100 °С
Температура хранения	-60. ..+100 °С
Максимальная влажность	98% при температуре +35°С
Вес и габариты
Длина	31 мм
Ширина	12.8 мм
Высота	12.8 мм
Вес изделия	5 г
Расположение на складе
В России

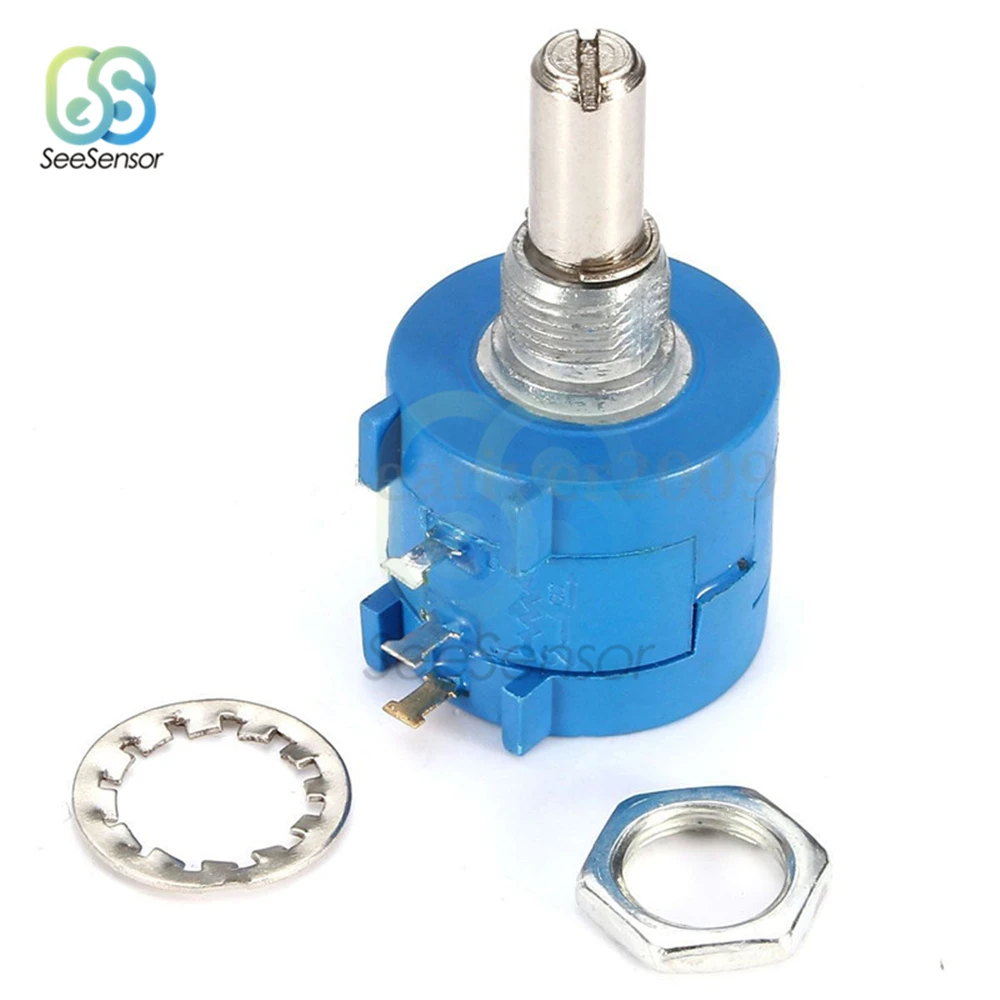

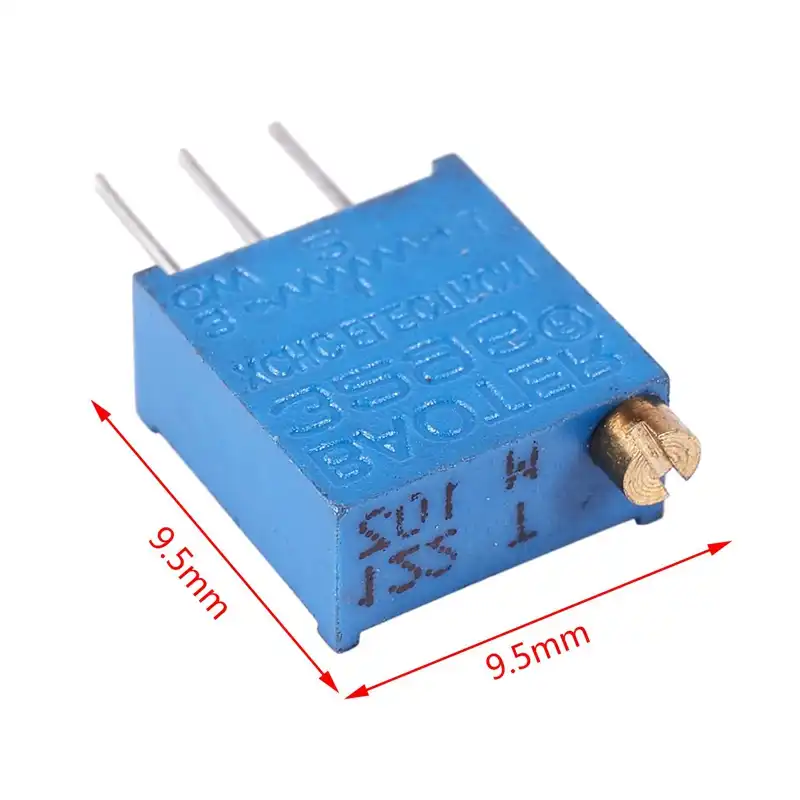

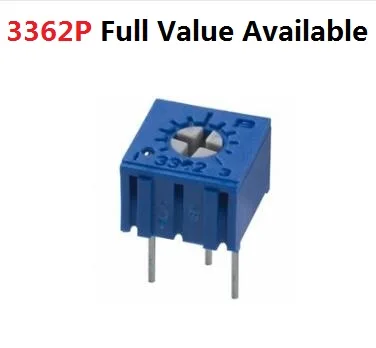

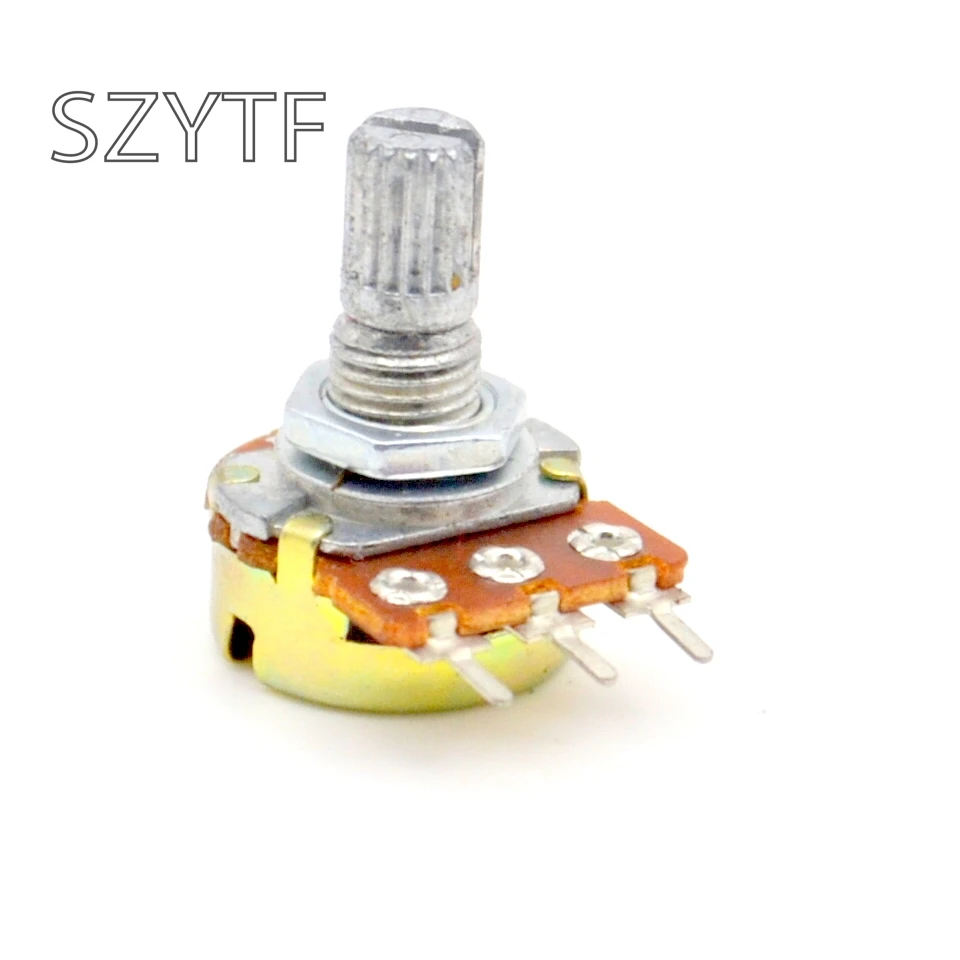

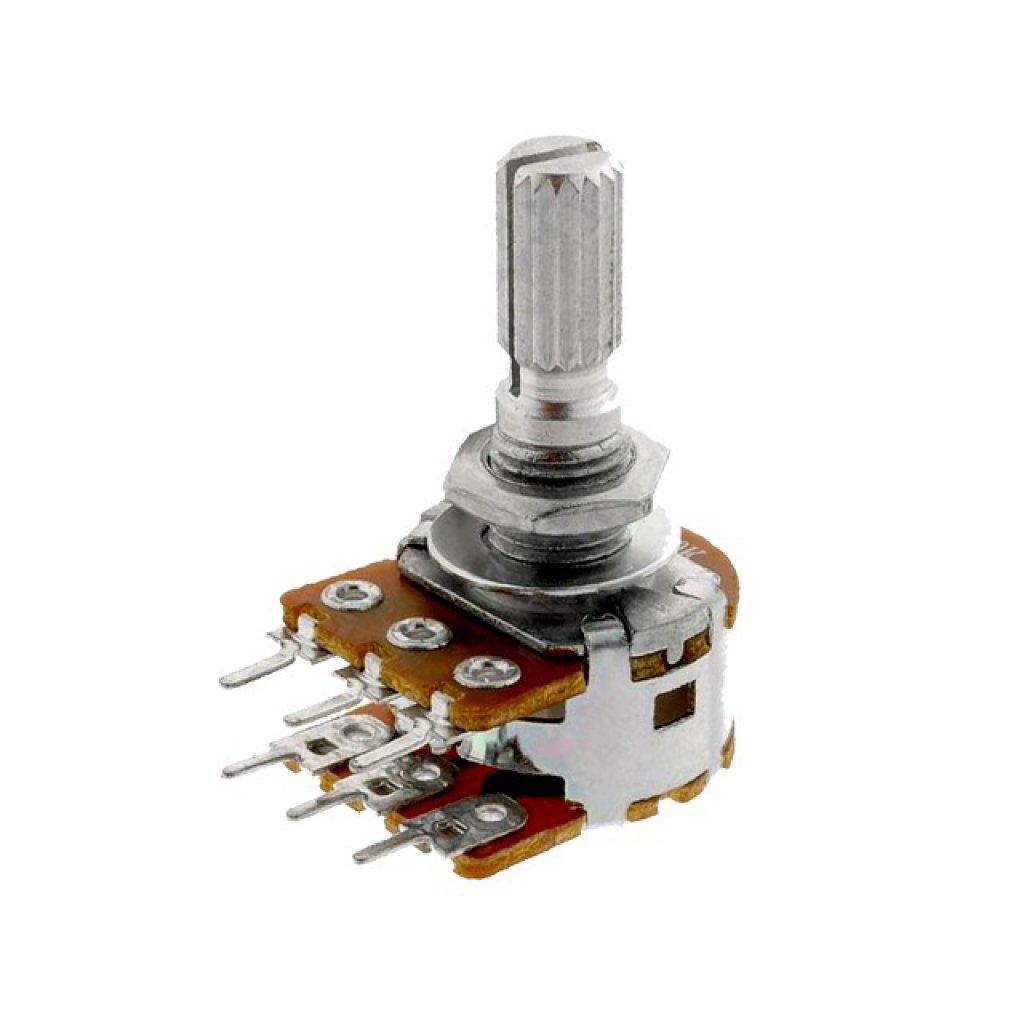

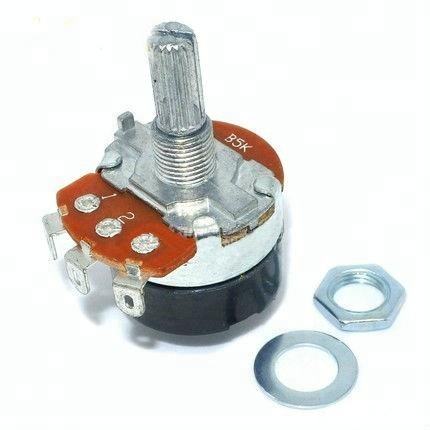

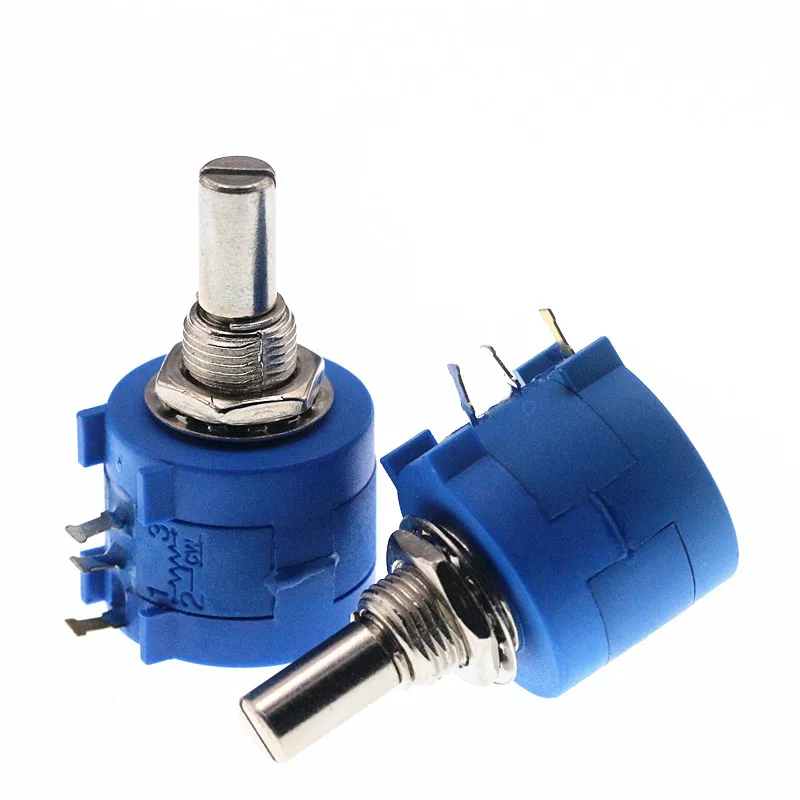

Эффективное 103 переменный резистор с потрясающими скидками Free Sample Now

О продукте и поставщиках:

Просматривать. 103 переменный резистор на Alibaba.com и выбирайте из ассортимента высококачественного оборудования. 103 переменный резистор широко применяются и обычно используются в схемных системах усилителей, генераторы, высокочастотные приборы и источники питания постоянного тока. Электрический компонент с двумя клеммами используется для регулировки уровней сигнала, разделения напряжений и уменьшения тока.
Существует несколько типов. 103 переменный резистор, каждый со своими уникальными приложениями, конструкцией и свойствами.  Самыми распространенными являются фиксированный тип с фиксированным значением сопротивления. Среди них наиболее распространены осевые типы углерода. Детали, которые они сделаны, обладают такими влияющими свойствами, как шум, стоимость и устойчивость. Типы переменных имеют значение сопротивления, которое можно регулировать, и они используются для нескольких типов приложений. Потенциометры используются как делители напряжения. Реостаты управляют током в цепи, играя роль переменного сопротивления. Магниторезисторы обнаруживают и измеряют магнитные поля).
Найдите это. 103 переменный резистор и другие на Alibaba.com. Они используются в высокочастотных приборах, регуляторах напряжения, усилителях обратной связи, источниках питания постоянного тока, медицинских инструментах и генераторах волн. Мало того, они также являются частью схем управления мощностью, генераторов, усилителей, модуляторов, демодуляторов, передатчиков, цифровых мультиметров и сетей схем фильтрации.
Откройте для себя.  103 переменный резистор вы ищете на Alibaba.com. Наслаждайтесь своевременной доставкой и лучшим обслуживанием, когда вам нужны детали для основного функционирования электрических цепей. Выбирайте из широкого спектра. 103 переменный резистор в соответствии с вашими потребностями.

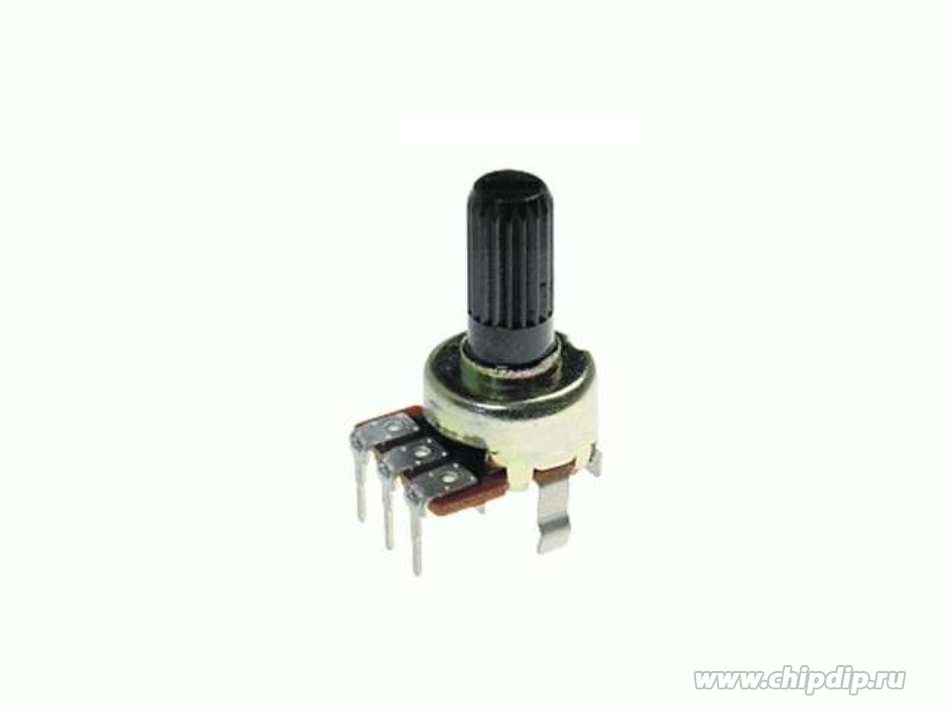

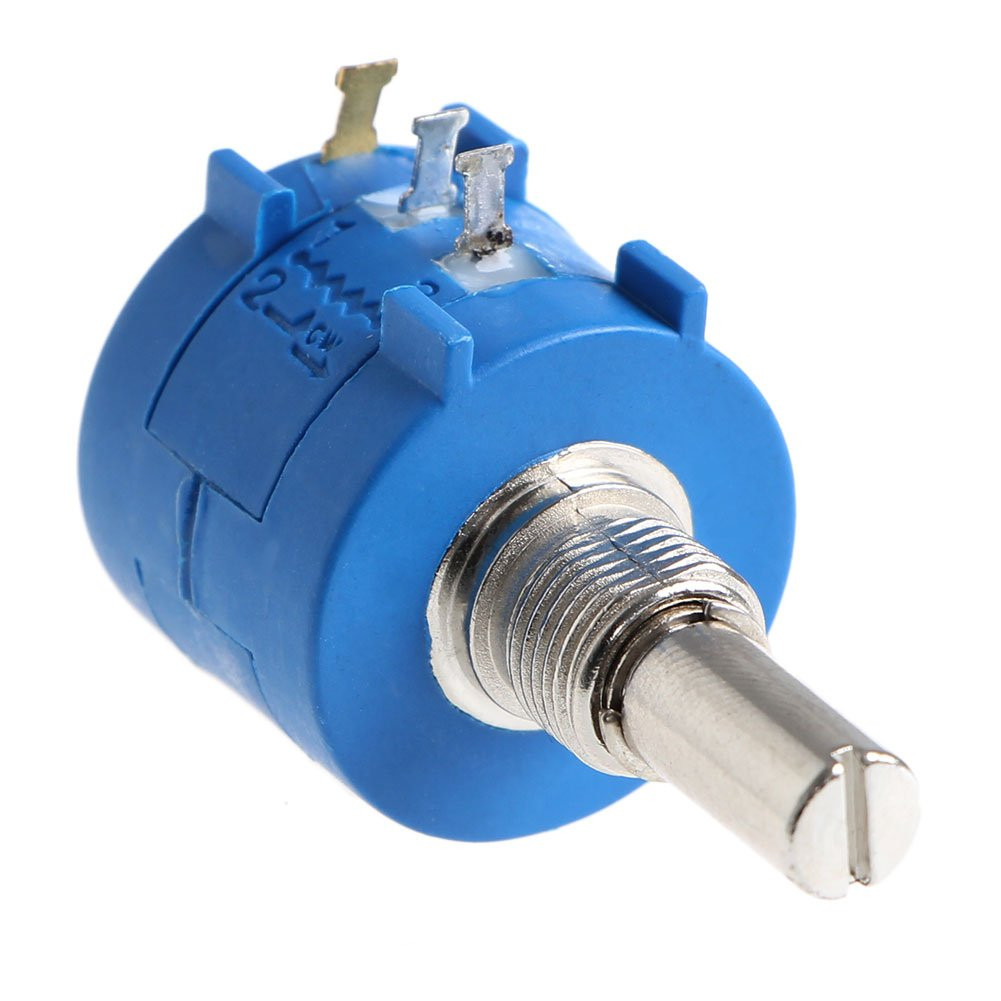

переменные — ANION.RU

		на заказ срок поставки: до 125 раб.дней	цена                  1: 423 р. 10: 381 р. 100: 363 р.
		в наличии 20 шт. Упаковка: 10 шт.	цена                  1: 267 р.
		на заказ срок поставки: до 125 раб. дней	цена                  1: 381 р. 10: 345 р. 100: 327 р.
		на заказ срок поставки: до 125 раб.дней	цена                  1: 423 р. 10: 381 р. 100: 363 р.
		в наличии 10 шт. Упаковка: 10 шт.	цена                  1: 267 р.
		на заказ срок поставки: до 125 раб.дней	цена                  1: 381 р. 10: 345 р. 100: 327 р.
		на заказ срок поставки: до 125 раб. дней	цена                  1: 423 р. 10: 381 р. 100: 363 р.
		в наличии 10 шт. Упаковка: 10 шт.	цена                  1: 399 р.
		в наличии 1 шт. Упаковка: 10 шт.	цена                  1: 267 р.
		на заказ срок поставки: до 125 раб.дней	цена                  1: 381 р. 10: 345 р. 100: 327 р.
		на заказ срок поставки: до 125 раб. дней	цена                  1: 423 р. 10: 381 р. 100: 363 р.
		в наличии 10 шт. Упаковка: 10 шт.	цена                  1: 267 р.

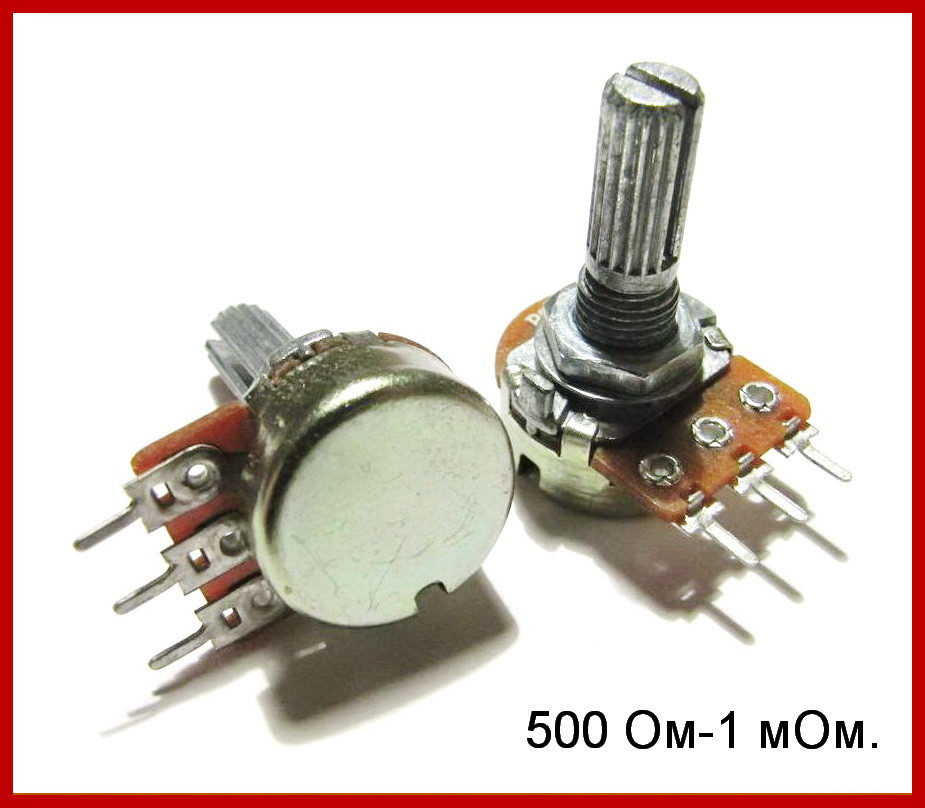

запчасти для бытовой техники, техники для кухни и дома на OLX.ua Украина

Володарка Сегодня 01:22

4 грн. Договорная Кривой Рог, Покровский Сегодня 01:09

Одесса, Киевский Сегодня 00:58

Софиевская Борщаговка Сегодня 00:51

Луганск, Артёмовский Сегодня 00:46

Пусковые / регулирующие резисторы | Стартеры первичного сопротивления

Пусковые резисторы , как следует из названия, используются для ограничения тока, протекающего при запуске различных типов электродвигателей. Сопротивление, обеспечиваемое якорем в электродвигателе, довольно низкое, и, следовательно, во время запуска через них протекает большой ток. . Пусковые резисторы соединены последовательно с этими двигателями и постепенно отключаются, когда двигатель достигает оптимальной скорости.Таким образом, пусковые резисторы играют важную роль в защите оборудования от повреждений из-за чрезмерного тока во время запуска электродвигателя. Узнать больше

Важно отметить, что сопротивление пусковых резисторов должно быть индивидуально настроено для каждого типа устройства, которое оно предназначено для защиты.

Поскольку падение напряжения и, следовательно, ток, протекающий через цепь, можно контролировать с помощью этих переменных резисторов , они также используются в качестве регулирующих резисторов , где они регулируют величину тока, протекающего через электрическую цепь.

Пусковые резисторы находят широкое применение в мощных электрических устройствах, таких как:

• Краны мостовые
• Автоподъемники
• Конвейерные ленты
• Промышленное управление
• Станки разные

Почему пусковые / регулирующие резисторы KWK?

Резисторы

KWK доступны для следующих применений:

• Промежуточные резисторы статора для ограничения тока включения
• Пусковые и регулирующие резисторы для электродвигателей с фазным ротором
• Переходные резисторы для пуска со звезды на треугольник
• В таких приложениях используются фиксированные резисторы KWK со стальной сеткой или фиксированные резисторы пластинчатого типа, для которых несколько частичных резисторов объединены в одно устройство.

Некоторые из важных характеристик пусковых резисторов KWK включают:

• Компактная конструкция
• Быстрое и эффективное снижение напряжения до 1200 В
• Никаких дополнительных мер защиты не требуется

Читать меньше

Регуляторы напряжения — источники энергии

Источники энергии

В идеале на выходе большинства источников питания должно быть постоянное напряжение. К сожалению, этого сложно добиться.Есть два фактора, которые могут вызвать изменение выходного напряжения. Во-первых, напряжение в сети переменного тока непостоянно. Так называемое переменное напряжение 120 В (используется в США) может варьироваться от примерно 114 вольт до 126 вольт. Это означает, что пиковое напряжение переменного тока, до которого Ответ выпрямителя может варьироваться от 161 вольт до 178 вольт. Только напряжение сети переменного тока может вызвать 10-процентное изменение Выходное напряжение постоянного тока. Второй фактор, который может изменить выходное напряжение постоянного тока изменение сопротивления нагрузки.В сложном электронном оборудовании нагрузка может изменяться при включении и выключении цепей. В телевизионном приемнике нагрузка на конкретный блок питания может зависеть от яркости экрана, настройки управления или даже выбранный канал.

Эти изменения сопротивления нагрузки приводят к изменению приложенного постоянного напряжения. потому что источник питания имеет фиксированное внутреннее сопротивление. Если сопротивление нагрузки уменьшается, внутреннее сопротивление блока питания падает больше напряжения. Это вызывает снижение напряжения на нагрузке.

Многие схемы предназначены для работы с определенным напряжением питания. Когда изменяется напряжение питания, работа схемы может быть неблагоприятной. затронутый. Следовательно, некоторые типы оборудования должны иметь блоки питания, которые производить одинаковое выходное напряжение независимо от изменений нагрузки сопротивление или изменения сетевого напряжения переменного тока. Это постоянное выходное напряжение может достигается добавлением схемы, называемой регулятором напряжения , на выход фильтра. Есть много разных типов регуляторов, используемых сегодня, и обсуждать их все было бы вне рамок объем этого раздела.

Нормы нагрузки

Обычно используемый показатель качества для источника питания — это его процентов регулирования . Показатель заслуг показывает нам, как выходное напряжение сильно меняется в диапазоне нагрузки значения сопротивления. Процент регулирования помогает в определении необходимый тип регулирования нагрузки. Процент регулирования определяется уравнение:

Это уравнение сравнивает изменение выходного напряжения при двух нагрузках. крайние значения напряжения при полной нагрузке ( В, , _{, fL,} ).Для Например, предположим, что источник питания выдает 12 вольт, когда нагрузка ток равен нулю ( V _nL ). Если выходное напряжение упадет до 10 вольт когда протекает ток полной нагрузки, процент регулирования составляет:

В идеале выходное напряжение не должно изменяться во всем рабочем диапазоне. То есть блок питания на 12 вольт должен выдавать 12 вольт на холостом ходу, при полной нагрузке, и во всех точках между ними. В этом случае процент регулирования будет:

Таким образом, регулирование нагрузки с нулевым процентом является идеальной ситуацией.Это означает, что выходное напряжение постоянно при всех условиях нагрузки. Пока надо стремиться для регулирования нагрузки с нулевым процентом в практических схемах вы должны довольствоваться что-то менее идеальное. Даже в этом случае, используя регулятор напряжения, вы можете удерживать процент регулирования до очень низкого значения.

Основные типы

Существует два основных типа регуляторов напряжения. Базовые регуляторы напряжения: классифицируется как серия или шунтирующий , в зависимости от местоположения или положение регулирующего элемента (ов) по отношению к сопротивление нагрузки цепи.

Шунтирующий регулятор

Шунтирующий регулятор, будучи одним из простейших полупроводниковых регуляторов, обычно наименее эффективен. Может использоваться для обеспечения регулируемого выхода где нагрузка относительно постоянна, напряжение от низкого до среднего, а выходной ток высокий. В шунтирующем регуляторе используется принцип делителя напряжения. для регулирования выходного напряжения.

На рисунке ниже показан шунтирующий регулятор, приведенный к его основной форме. Он называется шунтирующим регулятором. потому что регулирующее устройство подключено параллельно с сопротивлением нагрузки.Постоянный резистор R _s включен последовательно с параллельной комбинацией нагрузочный резистор R _L и переменный резистор R _reg , и образует делитель напряжения во входной цепи.

Шунтирующий регулятор напряжения.

Краткое описание работы основного шунтирующего регулятора поможет объяснить способ, которым достигается регулирование выходного напряжения.

Весь ток, протекающий по полной цепи, проходит через серию резистор, R _s . Величина этого тока и, следовательно, значение падение напряжения на R _s контролируется переменным сопротивлением R _рег . Напряжение на R _s равно разница между большим напряжением источника постоянного тока и выходным напряжением на сопротивление нагрузке R _L . Разница напряжений между R _s составляет варьируется действием сопротивления R _reg , по мере необходимости, для компенсации для изменения схемы и поддержания выходного напряжения на постоянном уровне нагрузки по желаемой стоимости.

Если входное напряжение в цепи регулятора уменьшается, напряжение на нагрузочный резистор, R _L , и переменное сопротивление, R _reg , имеет тенденцию к уменьшению. Чтобы противодействовать этому снижению, сопротивление R _reg увеличивается, что уменьшает общий ток через R _s и тем самым падение напряжения на нем. Таким образом, уменьшая разность напряжений R _s для компенсации уменьшения входное напряжение, выходное напряжение остается постоянным на своем номинальном значении.И наоборот, если входное напряжение увеличивается, напряжение на R _L и R _reg имеет тенденцию к увеличению. Чтобы противодействовать увеличению, сопротивление R _reg уменьшено. Это приводит к большему току через R _s и, следовательно, увеличение напряжения, развиваемого на нем. Увеличение разности напряжений компенсирует увеличение входное напряжение, и опять же, выходное напряжение остается постоянным на регулируемом значении.

Шунтирующий регулятор должен выдерживать все выходное напряжение. источника постоянного тока; однако он не должен пропускать ток полной нагрузки, если только требуется регулировка от состояния холостого хода до состояния полной нагрузки. Поскольку последовательно понижающий резистор R _s , используемый с шунтирующим регулятором, имеет относительно высокая мощность рассеивания, общая эффективность этого типа Регулятор может быть меньше, чем у других типов. Одно из преимуществ шунта Регулятор представляет собой внутреннюю предлагаемую защиту от перегрузки и короткого замыкания.Последовательный резистор R _s находится между источником постоянного тока и нагрузкой; и, таким образом, короткое замыкание или перегрузка просто уменьшают выходное напряжение. от цепи регулятора. Обратите внимание, что в условиях холостого хода шунтирующее регулирующее устройство должно полностью рассеивать мощность; следовательно, шунт Регулятор чаще всего используется в приложениях с постоянной нагрузкой.

Из общего обсуждения, приведенного в предыдущих параграфах, можно видно, что шунтирующий регулятор напряжения по сути представляет собой схему делителя напряжения, с постоянным выходным напряжением на нагрузке, независимо от изменений входного напряжения или тока нагрузки.Управляющее действие требуется варьировать сопротивление R _reg и, как следствие, развивают переменное падение напряжения, полностью автоматическое. Этот основной принцип регулирования напряжения используется в транзисторных, шунтирующих напряжениях. регуляторы, которые будут описаны позже в этом разделе.

Регулятор серии

Регулятор серии, как следует из названия, размещает регулирующее устройство в серия с грузом; регулирование происходит в результате изменения напряжения Разработанный для серийного устройства, серийный регулятор предпочтительнее для высоких приложения с напряжением и средним выходным током, где нагрузка может подвергаться со значительным разбросом.Наиболее важные полупроводниковые приложения требуют что в регулируемом источнике напряжения используется последовательный регулятор; и как В результате существует множество конфигураций схем регуляторов. Эти схемы конфигурации меняются от одного приложения к другому, в зависимости от регулирование, которое необходимо поддерживать в заданном диапазоне температур.

Последовательный регулятор можно сравнить с последовательно включенным переменным резистором. с источником постоянного тока и нагрузкой, образуя делитель напряжения. Действие переменного сопротивления последовательного регулирующего устройства поддерживает выходное напряжение на сопротивлении нагрузки при постоянном значении.

Простая схема последовательного регулятора напряжения показана на рисунке ниже, чтобы помочь объяснить. это принцип регулирования напряжения. Переменный резистор, R _s , находится в серия с нагрузочным сопротивлением R _L ; таким образом, два сопротивления в последовательно образуют делитель напряжения на входном напряжении. Ток нагрузки проходит через R _s и вырабатывает напряжение на нем. Развиваемое напряжение через R _с зависит от значения сопротивления R _с и ток нагрузки через него.Поскольку входное напряжение в цепи регулятора всегда больше, чем желаемое выходное напряжение, напряжение, развиваемое на последовательный резистор R _s изменяется для получения желаемого значения выхода по сопротивлению нагрузки R _L .

Регулятор напряжения серии

.

Если входное напряжение в цепи регулятора уменьшается, напряжение на резистор нагрузки R _L и переменный резистор R _s также уменьшается.Чтобы противодействовать этому снижению напряжения, сопротивление переменного резистора R _s уменьшается, так что меньшее напряжение развивается через R _s , и напряжение на нагрузочном резисторе возвращается к прежнему значению. ценить. И наоборот, если входное напряжение в цепи регулятора увеличивается, напряжение на нагрузочном резисторе R _L также увеличивается. Чтобы противодействовать при увеличении напряжения сопротивление R _s увеличивается, так что большее падение напряжения происходит на R _s , и напряжение на нагрузке возвращается к прежнему значению.

Из анализа, проведенного в предыдущих параграфах, очевидно, что последовательный (а также шунтирующий) стабилизатор напряжения по сути схема делителя напряжения с выходным напряжением, создаваемым на нагрузке быть практически постоянным, независимо от входного напряжения или тока нагрузки вариации. Управляющее действие, необходимое для изменения серии регулирующих устройство и, следовательно, для создания соответствующего переменного напряжения через R _s полностью автоматический.

Шунтирующий стабилизатор стабилитрона

Стабилитрон, шунтирующий стабилизатор используется в качестве регулятора напряжения, где нагрузка относительно постоянная. Эта схема часто используется в более сложные схемы регуляторов в качестве источника опорного напряжения и предварительного регулятора в транзисторных регуляторах серии.

Характеристики

• Использует стабилитрон в качестве шунтирующего регулирующего устройства.
• Регулируемое выходное напряжение на нагрузке почти постоянно, даже если оно меняется. входного напряжения или изменения тока нагрузки.
• Используется принцип делителя напряжения с использованием постоянного резистора и Стабилитрон последовательно включенный; регулируемая нагрузка берется поперек диода.
• Изменение в основной цепи позволяет регулировать положительное или отрицательное напряжение.

Стабилитрон-диод — это простейшая форма шунтирующего регулятора. Схема регулятора состоит из постоянного резистора, включенного последовательно с стабилитроном. Регулируемое выходное напряжение создается на диоде; следовательно, нагрузка подключен через диод.Схема регулятора развивает определенный выход напряжение, зависящее от характеристик конкретного стабилитрона.

Простые стабилитроны.

Стабилитрон — это PN переход, который был модифицирован во время его изготовления. для создания определенного уровня напряжения пробоя; он работает с относительно жесткие допуски по напряжению в значительном диапазоне обратного тока. Зинер Диод подвержен изменению сопротивления при изменении температуры диода.

Работа контура

На рисунке выше схемы «A» и «B» иллюстрируют используемый стабилитрон. в базовой схеме регулятора напряжения. Резистор R ₁ есть последовательный резистор; semiconductor D ₁ — стабилитрон. Схема в «A» обеспечивает регулировку положительного входного напряжения, в то время как схема в «B» обеспечивает регулировку отрицательного входного напряжения.

Последовательный резистор R ₁ нужен только для стабилизации нагрузки; Это компенсирует любую разницу между рабочим напряжением диода и нерегулируемым входное напряжение.Величина последовательного резистора зависит от комбинированного токи стабилитрона и нагрузки. Последовательный резистор обычно выбирается с учетом следующих факторов: минимальное значение входного напряжения (нерегулируемый), максимальное значение тока нагрузки, минимальное значение стабилитрона ток диода, и (зная характеристики диода) значение максимальное напряжение, которое должно развиваться на стабилитроне и его параллели сопротивление нагрузки. Как только значение последовательного резистора R ₁ равно определяется максимальная рассеиваемая мощность в диоде. учитывая максимальное значение входного напряжения (нерегулируемое), минимальное значение тока нагрузки и минимальное значение напряжения, развиваемого на диод (используя значение последовательного сопротивления установлена ​​за R ₁ ).Для стабильной работы Стабилитрон должен работать так, чтобы его обратный ток находился в пределах минимального значения. и максимальные характеристики для указанного напряжения. Важно отметить, что в условиях холостого хода стабилитрон должен рассеивать полную выходную мощность.

Если входное напряжение в цепи регулятора уменьшается, напряжение уменьшение появляется поперек стабилитрона, D ₁ , и сразу ток через диод уменьшается. Таким образом, полный ток через серию резистор R ₁ уменьшается, и напряжение, развиваемое на R ₁ уменьшается пропорционально, так что для всех практических целей выходное напряжение на нагрузке сопротивление (и стабилитрон) осталось прежним.И наоборот, если вход напряжение на цепь регулятора увеличивается, появляется повышение напряжения через стабилитрон, и сразу ток через диод увеличивается. Таким образом, полный ток через последовательный резистор R ₁ увеличивается, и напряжение, развиваемое на R ₁ увеличивается пропорционально, так что для для всех практических целей выходное напряжение на сопротивлении нагрузки (и Стабилитрон) остается прежним.

Если ток, потребляемый сопротивлением нагрузки, уменьшается или увеличивается, общий ток, потребляемый от источника ввода, не изменяется.Вместо, происходит соответствующее изменение тока через стабилитрон и ток, потребляемый от источника, остается постоянным, так что выходное напряжение сопротивление нагрузки остается постоянным.

Регулятор серии

на транзисторах

На рисунке ниже показаны упрощенные чертежи последовательного транзисторного регулятора. На этом рисунке схема «A» показывает стабилизатор положительного напряжения питания, а на схеме «B» показан регулятор отрицательного напряжения питания. Обратите внимание, что этот регулятор имеет транзистор ( Q ₁ ) вместо переменный резистор (потенциометр), найденный в регулятор базовой серии.Полярность Регулируемое питание определяет тип используемого транзистора. Поскольку полный ток нагрузки проходит через этот транзистор, иногда он называется «проходным транзистором». Другие компоненты, составляющие схемы: токоограничивающий резистор R ₁ и стабилитрон Д ₁ .

Последовательно-транзисторные регуляторы.

Положительный регулятор в «A» использует транзистор NPN в качестве регулятора. Коллектор регулирующего транзистора подключен к нерегулируемому источник питания.Для правильного смещения на NPN-транзисторе положительный потенциал должен применяться к коллектору. База должна быть отрицательной по отношению к коллектор (или менее положительный). Эмиттер должен быть наиболее отрицательным (или наименьшим положительный) потенциал на транзисторе. Постоянный (эталонный) потенциал равен поддерживается на базе с помощью стабилитрона. В результате транзистор имеет прямое смещение, эмиттер к базе, и обратное смещение, коллектор к базе. Реверсивный приложенные полярности к транзистору PNP на схеме «B» рисунка выше применит правильную полярность для правильного смещения этого транзистора.

Чтобы понять регулирующее действие, подумайте о транзисторе как о замене резистор R _s показан на регулятор базовой серии. С прямым уклоном приложенный к переходу эмиттер-база, транзистор проводит, в результате чего часть нерегулируемое напряжение питания, передаваемое от коллектора к эмиттеру через транзистор. Остальное нерегулируемое напряжение питания составляет разворачивается по нагрузке. Напряжение, развиваемое на нагрузке, — это регулируемое напряжение. Чтобы изменить проводящее сопротивление транзистора, надо изменить прямой уклон.Увеличение прямого смещения причин увеличение проводимости и, следовательно, уменьшение проводящего сопротивления. Уменьшение прямого смещения вызывает увеличение сопротивления проводимости. Поскольку потенциал базы поддерживается постоянным стабилитроном, единственный изменение смещения может быть вызвано попыткой изменения потенциала нагрузки, или регулируемый потенциал питания на эмиттере.

Таким образом, изменение прямого смещения дает тот же результат, что и поворот ручка потенциометра в регуляторе базовой серии.Чтобы проиллюстрировать этот момент, рассмотрим увеличение тока нагрузки. Это увеличение вызвано уменьшением сопротивления нагрузки (как при включении другого параллельный путь для тока). Напряжение нагрузки имеет тенденцию к снижению с нагрузкой сопротивление. Это рассматривается как изменение прямого смещения регулятора. транзистор. Поскольку напряжение на эмиттере уменьшается, прямое смещение равно повысился. В результате транзистор (последовательно с нагрузкой) проводит новый более высокий ток нагрузки, и проводимость сопротивление транзистора уменьшается.Снижение сопротивления вызывает меньше напряжения питания, которое должно развиваться на транзисторе, оставляя почти такое же напряжение, доступное для нагрузки, которое было до изменение нагрузки.

Теперь рассмотрим увеличение нерегулируемого напряжения питания. Было показано Судя по характеристикам транзистора из предыдущих уроков, изменение коллектора напряжение оказывает незначительное влияние на ток коллектора. Регулируемое напряжение, как в результате отсутствия изменения тока через коллектор (следовательно, через транзистор), меняться не будем.

Транзистор, используемый в качестве регулятора, должен выдерживать нагрузку. ток безопасно. Обычно силовой транзистор используется из-за необходимости выдерживать высокие токи нагрузки. Если один транзистор не справится весь ток, транзисторы можно ставить параллельно.

Использование резисторов в источниках питания

Тема источников питания потенциально очень широка, а применение резисторов в источниках питания весьма разнообразно.Здесь мы сосредоточимся на блоках питания (PSU), разработанных для использования в электронных устройствах, которые номинально требуют фиксированных выходов постоянного тока в диапазоне от нескольких вольт до нескольких кВ.

Независимо от того, предназначено ли такое конечное оборудование для потребительского, коммерческого или промышленного рынка, разработчик блока питания должен будет учитывать строгие требования по безопасности, охране окружающей среды и другие нормы в дополнение к соблюдению основных требований к электрическим характеристикам. Помимо рассмотрения роли резисторов в регулировании выходного напряжения (или тока) источника питания, мы рассмотрим, как резисторы защищают источник питания от возможных неисправностей, таких как перегрузка на выходе, короткое замыкание или разрыв цепи на выходе, а также импульсные токи на входе. , что может привести к возгоранию или поражению пользователей электрическим током.

Источники питания

часто определяются их входным источником, переменным или постоянным током, а также тем, используют ли они линейное или переключаемое регулирование для достижения желаемого выхода постоянного тока. Источники переменного и постоянного тока обычно питаются от сети, но источник постоянного и постоянного тока может быть просто линейной схемой, которая регулирует выходную мощность от батареи или другого источника постоянного тока для получения более низкого уровня постоянного тока. Термин «преобразователь постоянного тока в постоянный» обычно используется для источников питания, использующих методы переключения, которые могут поддерживать как понижающее (понижающее), так и повышающее (повышающее) преобразование для более низких и более высоких напряжений соответственно.

В то время как большинство производителей блоков питания предлагают ряд стандартных блоков для удовлетворения различных требований конечного оборудования, для некоторых приложений требуется индивидуальное решение. Как производитель и поставщик высокопроизводительных резисторов, Riedon имеет опыт, чтобы помочь разработчикам выбрать правильный компонент.

Назад к основам — Простой Линейный Регуляторы

Понимание некоторых основ проектирования источников питания могло бы показаться хорошим способом оценить важность таких, казалось бы, обыденных компонентов, как резисторы.Еще со времен учебы в колледже большинство инженеров помнят, как проектировали стабилитроны для обеспечения постоянного напряжения на постоянно подключенной нагрузке, представленной R ₂ на рисунке 16. Принцип:

просто и просто требует, чтобы значение R1 было вычислено для обеспечения как минимального тока, необходимого для обеспечения работы стабилитрона в области пробоя постоянного напряжения, так и тока полной нагрузки.

Стабилизаторы

на стабилитронах обычно подходят для приложений с низким энергопотреблением, где и напряжение питания, и нагрузка достаточно постоянны.Однако в такой конфигурации шунта значительное снижение тока нагрузки или увеличение напряжения питания может привести к увеличению тока через стабилитрон, который превышает его максимальную рассеиваемую мощность. Однако с точки зрения резистора, за исключением номинальной мощности, необходимой для выдерживания комбинированной нагрузки и токов стабилитрона, требования к характеристикам R ₁ минимальны.

Более сложное линейное регулирование достигается за счет последовательной конструкции, в которой используется проходной транзистор для регулирования тока нагрузки и снижения входного напряжения до требуемого выходного уровня.Эта концепция показана на рисунке 18, и такие конструкции типичны для регуляторов на интегральных схемах (IC), а также для регуляторов с малым падением напряжения (LDO), которые часто обеспечивают регулируемое питание в «точке нагрузки».

Делитель потенциала, образованный резисторами R ₁ и R ₂ , используется для измерения и установки выходного напряжения относительно точного опорного напряжения. В случае ИС линейного регулятора с фиксированным выходом этот делитель будет внутренним, но для других регуляторов, ИС и БП наличие одного или обоих плеч делителя напряжения, внешнего по отношению к устройству, обеспечивает необходимую гибкость для регулировки выходного напряжения по мере необходимости.

Выбор номиналов резисторов для цепи делителя в первую очередь определяется их соотношением, поэтому ключевым моментом является их влияние на общую точность источника питания. При условии, что схема компаратора имеет высокий коэффициент усиления и высокое входное сопротивление, влияние допуска резистора может быть рассчитано путем моделирования их наихудшего значения в приведенном выше уравнении выходного напряжения, например вычисление сначала с максимальным значением R1 и минимальным значением R ₂ , а затем наоборот, чтобы найти потенциальное отклонение выходного напряжения.

Чтобы проиллюстрировать это: если VREF составляет 1,2 В, а R2 номинально составляет 5 кВт, то для выхода 3,3 В R ₁ должно быть 8,75 кВт. Таким образом, если R ₁ и R ₂ являются устройствами с допуском 1%, ошибка вывода наихудшего случая составляет ± 1,27%. Однако выходная ошибка уменьшается для выходного напряжения, близкого к опорному напряжению, например. для выхода 1,8 В R ₁ необходимо 2,5 кВт, а погрешность выхода составляет ± 0,67%. Эти ошибки из-за допуска резистора добавляют к номинальной точности самого устройства, поэтому, если устройство номинально указано с точностью ± 1%, то обычно желательно, чтобы погрешность из-за допуска резистора не была значительно больше.

Технология переключения повышает эффективность блока питания Эффективность

Поскольку линейные источники питания разделяют источник постоянного тока для обеспечения регулируемого выходного напряжения, в устройстве последовательного прохода потребляется энергия, а также нагрузка. Это приводит к низкому КПД, особенно если падение напряжения на регуляторе значительно.

Импульсный источник питания (SMPS) принимает нерегулируемый источник постоянного тока, который может быть от линейного входа переменного тока, который был непосредственно выпрямлен и сглажен, и включает и выключает его на высокой частоте (обычно 10 кГц — 1 МГц) с рабочим цикл, который определяет результирующее выходное напряжение постоянного тока после выпрямления и сглаживания высокочастотного сигнала переменного тока.Регулировка выхода SMPS использует аналогичное устройство измерения выхода, что и линейный последовательный стабилизатор, описанный ранее, но теперь сигнал обратной связи от делителя потенциала используется для управления частотой переключения и рабочим циклом.

Избегая падения напряжения линейным регулятором, который постоянно рассеивает мощность, импульсный источник питания, в котором проходной транзистор либо полностью включен, либо полностью выключен, обеспечивает гораздо более высокий КПД, который в хороших конструкциях может достигать 95%. Более того, по сравнению с линейным источником переменного / постоянного тока аналогичного номинала, импульсные источники будут намного меньше, потому что высокочастотный трансформатор (обычно требуемый для обеспечения гальванической развязки от линейного входа) и связанные с ним конденсаторы фильтра / резервуара физически меньше чем эквивалентные компоненты в линейном источнике питания.

Однако одна проблема с импульсными источниками питания заключается в том, что они требуют минимальной нагрузки для правильной работы и могут быть повреждены в условиях холостого хода. По этой причине нередко встраивают фиктивную нагрузку в виде подходящего силового резистора, который потребляет минимальный заданный ток нагрузки в случае отключения первичной нагрузки. Конечно, такой нагрузочный резистор сам потребляет мощность, что не только необходимо учитывать в спецификации резистора, но также снижает эффективность источника питания.Альтернативным решением является использование шунтирующего резистора, который можно подключить к выходу для отвода тока, если источник питания обнаружит, что намеченная нагрузка разомкнулась. Импульсные источники питания обычно включают в себя другие функции безопасности, такие как ограничение тока для защиты от короткого замыкания на выходе и отключения источника питания. Шунтирующие резисторы большой мощности с низким омическим сопротивлением также могут использоваться в качестве лома для защиты пользователей от условий перенапряжения.

Преобразователи постоянного тока

также используют технологию переключения для преобразования одного постоянного напряжения в другое.Действительно, понижающий преобразователь постоянного тока в постоянный (часто называемый «понижающим» преобразователем) по существу работает так же, как SMPS. Повышающие, или «повышающие», преобразователи постоянного тока в постоянный используют методы накачки заряда для повышения входного напряжения до более высокого уровня на выходе. В целом, тем не менее, те же методы регулирования выходного напряжения по-прежнему применяются вместе с аналогичными методами защиты от неисправностей.

Другие роли резисторов в источниках питания

В дополнение к их использованию для измерения / настройки напряжения и в качестве фиктивных нагрузок или шунтов, резисторы могут играть ряд других важных ролей в конструкциях источников питания:

• Спускные резисторы, размещенные параллельно с нагрузкой источника питания, используются для разряда сглаживающих конденсаторов, используемых в линейных преобразователях переменного тока в постоянный, а также накопительных конденсаторов, используемых в преобразователях постоянного тока в постоянный. Эти конденсаторы могут сохранять заряд долгое время после отключения источника питания, представляя Потенциально смертельная опасность поражения электрическим током для пользователей, обращающихся к источнику питания.Очевидно, что значение резистора сброса должно быть рассчитано таким образом, чтобы оно было достаточно высоким, чтобы не потреблять значительную мощность при нормальной работе источника питания, но достаточно низким, чтобы разрядить устройство относительно быстро, когда источник питания отключен.
• Резисторы с ограничением бросков тока на несколько Ом или меньше, включенные последовательно с линией переменного тока, могут решить проблему с преобразователями переменного тока в постоянный, где при включении может возникнуть большой импульсный ток, поскольку накопительный конденсатор большой емкости изначально заряжен. Альтернативой, особенно для источников питания более высокой мощности, является использование резисторов с отрицательным температурным коэффициентом (NTC), которые изначально имеют более высокое сопротивление, которое падает с увеличением их температуры из-за самонагрева.Но для обеспечения приемлемо низкого значения сопротивления во время нормальной работы резисторы NTC должны продолжать работать при этой температуре, что может быть несовместимо с другими ограничениями на работу источника питания. Использование специализированных импульсных резисторов может быть лучшим решением — они оцениваются в соответствии с их энергоемкостью в Джоулях, а не с номинальной продолжительной мощностью (в ваттах), которую в противном случае диктовал бы высокий уровень пускового тока.
Балансировочные резисторы
• позволяют распределять нагрузку между двумя или более преобразователями постоянного тока в постоянный.Параллельная работа DC-DC преобразователей может быть более рентабельной, чем использование одного более сильноточного блока, или может быть более желательной в некоторых случаях из-за ограничений физических размеров или тепловых соображений. Однако простое соединение выходов двух преобразователей вместе не гарантирует, что они равномерно распределяют ток нагрузки. Резисторы R SHARE равного номинала, показанные на рисунке 19, учитывают разницу между регулируемыми выходами каждого преобразователя.

Аналогичная ситуация применима к силовым транзисторам, используемым для регулирования нагрузки в различных конструкциях источников питания.Вместо использования одного устройства, рассчитанного на полную нагрузку, может быть лучше использовать несколько транзисторов параллельно для разделения нагрузки. Таким образом, как и в случае с параллельным DC-DC преобразователем, резисторы распределения нагрузки могут быть включены последовательно с выходом каждого транзистора для выравнивания тока.

Третий сценарий балансировки встречается, когда накопительные конденсаторы подключаются последовательно к выходам высоковольтных источников постоянного тока, как показано C1 и C2 на рисунке 20. Проблема здесь в том, что у электролитических конденсаторов есть токи утечки, которые можно рассматривать как резисторы в параллельно конденсатору.К сожалению, эти сопротивления утечки (RL1 и RL2) могут значительно отличаться по величине даже для конденсаторов одинаковой емкости, но они действуют как делитель потенциала на выходе, что приводит к неравным напряжениям на конденсаторах, которые могут превышать их максимальный номинал. Решение состоит в том, чтобы добавить более точно согласованные внешние резисторы меньшего номинала (RB1 и RB2) поперек конденсаторов, чтобы противодействовать эффекту утечки.

• Высоковольтные делители напряжения используются для уменьшения выходной мощности высоковольтного источника питания для обеспечения обратной связи в целях регулирования, и потенциометрические отношения до 1000: 1 не редкость.Резисторы делителя напряжения также используются в таких приложениях, как автоматические дефибрилляторы, для контроля источника высокого напряжения, используемого для зарядки накопительного конденсатора, и отключения питания при достижении необходимого уровня заряда. Высокопроизводительные резисторы для нестандартных источников питания.
• Измерение высокого тока — это то, где прецизионный резистор с низким сопротивлением используется последовательно с током питания для измерения тока путем измерения падения напряжения по принципу шунтирующего амперметра. Дилемма, стоящая перед проектировщиком, заключается в конфликте между минимизацией тепловыделения и потерь мощности (P = I 2R) путем выбора низкого сопротивления по сравнению с более высоким сопротивлением, которое приводит к большему падению напряжения, которое легче измерить.

Использование резисторов в источниках питания предъявляет множество различных требований к рабочим характеристикам. К ним относятся потребность в точных значениях с низкими допусками, устройствах, которые могут работать с большим током, высоким напряжением или большой мощностью, а также более специализированными компонентами, предлагающими низкие омические значения, превосходную температурную стабильность или способность выдерживать импульсные токи. Riedon, как специализированный производитель и поставщик высокоэффективных резисторов, предлагает решения для всех этих требований.Примеры включают его резисторы Power Film (серия PF), которые обеспечивают сопротивление от 20 мОм до 100 кОм с допусками от 0,1% и допустимую мощность от десятков до сотен ватт, а также резисторы UAL, которые используют алюминиевый корпус для высокого рассеивания мощности, но также обеспечивают отличное обработка импульсов, низкие значения сопротивления (от 5 мОм), допуски от 0,01% и низкий TCR (температурный коэффициент сопротивления) ± 20 ppm / K.

Перейти к главе 9

Использование резисторов в качестве нагревателей

Одиночный резистор

обеспечивает дополнительный ток от

Аннотация: небольшой резистор между входом и выходом линейного регулятора может увеличить доступный выходной ток.

Добавление резистора 33 Ом между входом и выходом линейного регулятора, как показано на рис. , , увеличивает выходной ток регулятора до 200 мА. Примечание: этот метод требует, чтобы приложение потребляло известный минимальный выходной ток.

IC1 сам по себе обеспечивает максимальный выходной ток 150 мА, но для приложений, требующих немного более высокого максимума при сохранении конечного минимума, небольшой резистор представляет собой простое и стабильное решение. Для схемы на Рисунке 1 добавление резистора 33 Ом увеличивает максимум на 50 мА, а минимальный выходной ток (I _MIN ) составляет 50 мА:

Рисунок 1.Добавление резистора 33 Ом увеличивает выходной ток этого линейного регулятора со 150 мА до 200 мА (приложение должно потреблять известный минимальный выходной ток).

Как и большинство линейных регуляторов, IC1 не может поддерживать регулирование за счет снижения тока. Если выходной ток (I _OUT ) падает ниже I _MIN , выходное напряжение поднимается выше регулируемого уровня до V _IN , в соответствии с законом Кирхгофа:

Рисунок 2 сравнивает регулирование нагрузки для схемы на Рисунке 1 с дополнительным резистором и без него.Пунктирная линия представляет выходное напряжение (с установленным резистором), когда I _OUT падает ниже I _MIN .

Рисунок 2. Регулировка выходной нагрузки для схемы на Рисунке 1 показывает, что приложение должно потреблять минимальный выходной ток (в данном случае 50 мА).

Эта дизайнерская идея появилась в октябрьском номере журнала Electronic Techniques (Китай) за октябрь 2005 года.

©, Maxim Integrated Products, Inc.

Содержимое этой веб-страницы защищено законами об авторских правах США и зарубежных стран.Для запросов на копирование этого контента свяжитесь с нами.

ПРИЛОЖЕНИЕ 3865: ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ 3865, г. AN3865, AN 3865, APP3865, Appnote3865, Appnote 3865

maxim_web: en / products / power, maxim_web: en / products / power / linear-Regators, maxim_web: en / products / comms / te-carrier-comms

maxim_web: en / products / power, maxim_web: en / products / power / linear-Regators, maxim_web: en / products / comms / te-carrier-comms

В чем разница между регулируемыми и резистивными пикселями

Праздник Световые шоу или рождественские световые шоу могут вызывать привыкание и Результат, дорогое хобби, которое растет и растет с каждым годом.Если ты просто начиная со светового дисплея, важно не просто спланировать покупку для вашего первого дисплея сейчас, но следующего дисплея и дисплея после него. Каждый год, когда вы захотите построить свой дисплей, а не заменять его из-за плохой выбор, когда вы только начинали, поэтому лучше узнать свои пиксели прежде чем ты начнешь.

Средний пиксель пули состоит из интегральной схемы. (IC) подключен к источнику света RGB LED. Строки пикселей RGB доступны версии на 5 В и 12 В, наиболее популярным из которых является 12 В. поскольку для этого требуется меньше энергии, вы можете объединить больше пикселей в одиночная струна без падения напряжения.И ИС, и светодиод лучше всего работают рабочее напряжение около 5 В, что означает, что напряжение должно быть снижается с 12 В до того, как он встретится с компонентами. В пикселях RGB это достигается либо с помощью регулятора напряжения, либо с помощью резисторов. Они оба делают та же работа, но по-разному.

Резистор Пикселей

Резисторы

работают, ограничивая входную мощность 12 В, чтобы выходная мощность 5 В, необходимая для ИС и светодиода. Они очень простые маленькие компоненты с проволочной обмоткой, которые очень чувствительны к изменениям ожидаемого входного сигнала Напряжение.Это не проблема для более коротких струн, но из-за падения напряжения. ближе к концу строки пикселей вы начнете видеть, как каждый пиксель получает более тусклые или даже неправильные цвета. Если вы пропустите через резистор более высокую мощность, он попадет в светодиоды и сожжет их.

пикселей с резистором, как правило, дешевле, но работают очень хорошо. Однако они делают использовать примерно вдвое большую мощность, чем у регулируемых пикселей, и, как правило, выделять больше тепла что может сократить срок службы пикселя.

Регулируемых пикселей

Линейные регуляторы используются для понижения напряжения, давая постоянное и стабильное питание 5V для IC и светодиода.Сопротивление регулятора варьируется в зависимости от от входного напряжения и нагрузки, что приводит к постоянному выходному напряжению независимо от вход. Это означает, что если вы подадите только 10 В, регулятор будет по-прежнему обеспечивать необходимую мощность 5 В, что особенно полезно в течение длительного времени бежит с падением напряжения к концу струны. Пока регулятор получает минимально необходимое напряжение, он будет продолжать питать каждый пиксель вроде первый. Вы даже можете использовать более высокое входное напряжение для питания регулируемого строки пикселей, хотя это не рекомендуется.

Регулируется пиксели немного дороже, но в целом считаются лучшими пиксель. Они используют примерно половину мощности резисторных пикселей и выделяют меньше тепла в сама пиксельная головка, которая обычно помогает продлить срок службы пиксель. Идеально подходит для более длительных работ, так как каждая микросхема и светодиод будут получать необходимое напряжение 5 В независимо от падения напряжения по длине струны.

Регулируемые блоки питания

• Изучив этот раздел, вы должны уметь:
• Понимать принципы работы шунтирующих регуляторов.
• • Регулирующее действие стабилитрона.
• • Работа основной цепи шунтирующего регулятора.
• • Рассчитайте значения компонентов для основной цепи шунтирующего регулятора.
• Осознайте ограничения основного шунтирующего регулятора.
• Узнайте о методах увеличения номинального тока.
• Распознавать каскадные методы для улучшения регулирования линии.

Базовые схемы шунтирующего регулятора

Фиг.2.1.1 Базовый шунтирующий регулятор

Шунтирующие регуляторы

широко используются, потому что они дешевы, эффективны и просты. Однако необычно найти шунтирующий стабилизатор, используемый в качестве главной регулирующей цепи в большом источнике питания. Шунтирующее регулирование действительно подходит, по разумной цене, только для относительно небольших токов и диапазона фиксированных, обычно довольно низких напряжений. Это связано с недостатком шунтирующего регулирования, заключающимся в том, что в дополнение к току нагрузки всегда должен протекать регулирующий ток (протекающий через стабилитрон).Если используются большие токи, это расточительно.

Базовая схема шунтирующего регулятора показана на рис. 2.1.1 и состоит всего из двух компонентов; последовательный резистор R _S , подающий ток на стабилитрон, который подключен с обратной полярностью) через нагрузку.

Стабилитрон.

Рис. 2.1.2 Характеристическая кривая стабилитрона

Основным свойством стабилитрона является то, что напряжение на диоде (V _Z ) будет оставаться практически постоянным в широком диапазоне токов (I _Z ), когда диод работает в режиме обратного смещения, как показано на Инжир.2.0.1.

Рис. 2.1.2 иллюстрирует характеристическую кривую стабилитрона, где рабочая область (показанная зеленым) стабилитрона представляет собой диапазон тока на почти вертикальной области пробоя кривой.

При условии, что обратный ток поддерживается на уровне примерно от 1 до 2 мА (избегая «перегиба» обратной характеристики) и не превышает безопасный рабочий ток для этого конкретного типа диода, обратное напряжение изменяется очень незначительно. Именно этот эффект используется для получения необходимого регулирующего эффекта.

Во время работы источника питания могут возникнуть два условия для изменения выходного напряжения;

а. Ток нагрузки может отличаться.

г. Напряжение питания может отличаться.

Схема устроена так, что полный ток питания I _S складывается из выходного тока нагрузки I _OUT плюс тока стабилитрона I _Z :

I _S = I _Z + I _OUT

При условии, что стабилитрон работает в допустимом диапазоне тока, напряжение V _Z будет оставаться практически постоянным, отклоняясь лишь на очень небольшую величину (δV).

Регуляторы точки нагрузки

Рис. 2.1.3 Регуляторы точки нагрузки

Самым распространенным методом использования этих базовых стабилитронных шунтирующих стабилизаторов является система регулирования «точки нагрузки». В этом методе используется ряд стабилизаторов с фиксированным напряжением и относительно низким током в различных точках питаемой цепи. В этом случае в блоке питания можно использовать относительно неэффективный основной регулятор, поскольку каждая секция схемы имеет свой собственный регулятор. Например, для многих сложных схем требуются разные уровни напряжения для разных электрических и электромеханических частей.У каждого может быть свое регулируемое снабжение, например 9 В, 5 В или 3,3 В, используя шунтирующие регуляторы «точка нагрузки», питаемые от единого общего источника питания, как показано на рис. 2.1.3. Каждый из регуляторов напряжения обычно размещается как можно ближе к питающей цепи, насколько это физически возможно, и имеет дополнительные развязывающие конденсаторы для уменьшения любого шума или перекрестных помех между отдельными линиями питания.

Изменения тока нагрузки

Если ток в нагрузке Iout имеет тенденцию к падению, напряжение на нагрузке будет стремиться к увеличению, но поскольку он подключен параллельно диоду, напряжение останется постоянным.Что изменится, так это ток (I _Z ) через диод. Это повысится на величину, равную падению тока в нагрузке. Полный ток питания I _S всегда равен I _Z + I _OUT . Увеличение тока нагрузки I _OUT также вызовет падение тока стабилитрона I _Z , снова сохраняя V _Z и выходное напряжение на постоянном уровне.

Колебания входного напряжения

Если входное напряжение возрастает, в цепь будет протекать больший ток питания I _S .Без стабилитронного шунтирующего регулятора это привело бы к увеличению выходного напряжения Vout, но любая тенденция к повышению V _OUT просто приведет к тому, что диод будет проводить более сильную проводимость, поглощая дополнительный ток питания без какого-либо увеличения V _{. Z} , таким образом, поддерживает постоянное выходное напряжение. Падение входного напряжения также вызовет уменьшение тока стабилитрона, снова поддерживая постоянное напряжение V _OUT .

Ограничения

Этот простой шунтирующий регулятор подходит только для относительно небольших токов и фиксированного диапазона напряжений.Есть ряд ограничений на использование этой схемы:

Выходное напряжение:

Выходное напряжение равно напряжению стабилитрона диода и поэтому фиксируется на одном из доступных уровней напряжения.

Выходной ток:

Если выходной ток по какой-либо причине упадет до нуля (нагрузка может разомкнуться из-за неисправности или отключиться от источника питания), весь ток нагрузки должен пройти через стабилитрон. Следовательно, максимальный ток, доступный для нагрузки, не должен превышать максимально безопасный ток для одного стабилитрона.

Входное напряжение:

Входное напряжение должно быть выше (обычно примерно на 30%), чем выходное напряжение, чтобы можно было регулировать. Однако он не должен быть слишком высоким, так как это приведет к увеличению мощности, рассеиваемой диодом.

Рассеиваемая мощность:

Мощность, рассеиваемая диодом, должна находиться в безопасных рабочих пределах для выбранного устройства. Максимальная мощность будет рассеиваться, если позволить нагрузке разомкнуться, когда входное напряжение находится на максимальном значении.Этот «наихудший случай» не должен превышать максимальную номинальную мощность диода.

Вышеуказанные ограничения контролируются подходящим выбором стабилитрона и последовательного резистора R _S . Конструкция простых схем регулятора довольно проста, если выполнить несколько простых шагов:

1. Определитесь с стабилитроном необходимого напряжения.

2. Выберите диод, максимальный ток которого по крайней мере соответствует, а предпочтительно превышает максимальный ток, необходимый для нагрузки.

Примечание. Номинальные значения стабилитронов обычно указывают максимальную рассеиваемую мощность, а не ток, поэтому вам нужно будет рассчитать номинальный ток на основе мощности и напряжения, указанных для устройства.

3. Определите наивысшее возможное напряжение на входе питания. (В _{IN макс.} )

4. Рассчитайте номинал подходящего последовательного резистора R _S по формуле:

Где:

В _{IN max} = максимально возможное входное напряжение.

В _Z = напряжение стабилитрона

I _{OUT max} = максимальный выходной ток.

I _{Z мин.} = минимальный ток, при котором стабилитрон будет работать (скажем, от 1 до 2 мА).

5. Рассчитайте мощность, рассеиваемую в последовательном резисторе (R _S ) по формуле:

Мощность, рассеиваемая R _S = V _R x I _IN

Примечание. При расчете номинальной мощности и сопротивления ваши ответы, вероятно, не будут в точности соответствовать коммерчески доступным предпочтительным значениям.Поэтому выберите ближайшее предпочтительное значение, а затем введите это значение в свои расчеты, чтобы убедиться, что схема будет правильно работать с предпочтительным значением. После этого вы сможете процитировать:

Подходящее номинал резистора и его номинальная мощность, а также подходящий номер типа стабилитрона.

Пример:

Рис. 2.1.4 Пример

Разработайте простой стабилитрон (см. Рис. 2.1.4) шунтирующего стабилизатора со следующими характеристиками:

Требуемый максимальный ток нагрузки.100 мА

Выходное напряжение. 12 В

Входное напряжение. 15 В номинальное, 16 В макс.

При минимальном токе стабилитрона 1 мА

Проблему можно решить за 4 шага.

1. Найдите значение для R

_S

R _S должен обеспечивать ток, достаточный для поддержания I _Z на уровне или чуть выше 1 мА, когда стабилитрон пропускает свой минимальный ток.

Как полный ток цепи I _IN = I _OUT + I _Z

Минимальный ток стабилитрона будет иметь место, когда входное напряжение (V _IN ) имеет минимальное значение, а ток нагрузки (I _OUT ) имеет максимальное значение.

В этих условиях ток (I _IN ), протекающий через R _S , будет I _{OUT max} + I _{Z min}

Что составляет 100 мА + 1 мА = 101 мА

As R = V / I и напряжение на R _S = V _{IN мин.} — V _Z

Тогда R _S = (V _{IN мин} — V _Z ) / I _IN = (15-12) / 101exp ^-3 = 29,7 Ом

Следовательно, практическое значение для R _S будет следующим наименьшим предпочтительным значением 27 Ом)

2.Рассчитайте максимальный ток (I

_{IN max} ), который пройдет через R _S .

Максимальный ток (I _{IN max} ) будет иметь место, когда V _IN находится на максимальном значении нит, то есть 16V

I _{IN макс.} = (V _{IN макс.} — V _Z ) / R _S = (16 — 12) / 27 = 4/27 = 148 мА

3. Рассчитайте максимальную требуемую мощность для R

_S

Это произойдет, когда V _IN имеет максимальное значение).

(V _{IN max} — V _Z ) x I _{IN max} = (16 — 12) x 148exp ^-3 = 0,592 Вт

Практическая номинальная мощность для R _S , следовательно, будет следующей по величине доступной номинальной мощностью = 1 Вт)

4. Рассчитайте максимальную мощность (P

_{Z max} ), которая должна рассеиваться стабилитроном.

Это будет мощность, которую стабилитрон должен рассеять, если нагрузка была отключена при максимальном входном напряжении, в результате чего через диод Венера протекает максимальный ток (I _{IN max} ) в 148 мА.

Поскольку мощность P = I x V, тогда P _{Z max} = I _{IN max} x V _Z = 148exp ^-3 x 12 = 1,776 = прибл. 1,8 Вт

Таким образом, подходящий шунтирующий стабилизатор будет состоять из резистора 27 Ом 1 Вт и стабилитрона 12 В с номинальной мощностью не менее 2 Вт.

Однако интересно сравнить мощность, подаваемую на нагрузку, (12 В x 100 мА) = 1,2 Вт с мощностью, рассеиваемой в шунтирующем стабилизаторе, (0,592 Вт в резисторе + 1.776Вт в диоде = 2.368Вт.

Только около 33% общей мощности приходится на нагрузку, причем около 66% рассеивается шунтирующим регулятором!

Поэтому простой шунтирующий стабилизатор на стабилитронах не очень эффективен при работе даже с такими значениями тока. Лучшим вариантом может быть добавление в схему транзистора для обработки больших токов.

Рис. 2.1.5 Транзисторный шунтирующий стабилизатор

Шунтирующие регуляторы тока большой мощности

Ток, который может обрабатывать простой стабилизатор напряжения стабилитрона / резистора, ограничен максимальным номинальным током стабилитрона, но есть способы увеличения максимальной допустимой токовой нагрузки шунтирующих стабилизаторов.Один из типичных методов показан на рис. 2.1.5, где используется силовой транзистор, способный пропускать эмиттерный ток, намного больший, чем стабилитрон.

Стабилитрон теперь обрабатывает только ток базы транзистора, а основной ток стабилизации I _E приблизительно равен току базы транзистора, умноженному на hfe транзистора:

I _E = I _B (1 + hfe)

Таким образом, регулятор может работать с токами I _Z (1 + hfe), что позволяет регулятору обеспечивать гораздо большие токи нагрузки.

Обратите внимание, что выходное напряжение больше не равно V _Z , а V _Z + V _BE . Транзистор будет иметь напряжение V _BE , как правило, 0,7 В, поэтому для создания регулятора на 5 В будет выбран стабилитрон на 4,3 В.

Эксплуатация

Если ток в нагрузке, подключенной к выходу регулятора, уменьшается, напряжение на правом конце последовательного резистора (R) будет увеличиваться. Когда это происходит, напряжение база-эмиттер транзистора увеличивается на аналогичную величину, поскольку напряжение на стабилитроне постоянно.

Это увеличение напряжения база-эмиттер приведет к тому, что транзистор (Tr1) будет проводить более интенсивную проводку, пока дополнительный ток, потребляемый транзистором, не уравновесит уменьшение тока, потребляемого нагрузкой, поэтому выходное напряжение регулятора возвращается к своему прежнему значению. нормальное значение.

Если ток нагрузки увеличивается, происходит аналогичное действие, но на этот раз происходит снижение базового напряжения Tr1. Это уменьшит ток через транзистор, тем самым уравновесив увеличение тока нагрузки.Опять же, выходное напряжение регулятора остается относительно постоянным.

Улучшение линейного регламента

Рис. 2.1.6 Каскадные шунтирующие регуляторы

Эффективная схема регулятора должна компенсировать колебания входного напряжения, а также изменения выходного напряжения (выходная стабилизация). Эти изменения входного сигнала могут быть вызваны изменениями в питающей сети переменного тока (отсюда и название «линейное регулирование») или изменениями на входе выпрямленного постоянного тока в схему регулятора, вызванными изменениями тока, потребляемого другими частями электронной системы, использующими то же самое. поставка.Насколько хорошо работает линейное регулирование, можно определить, сравнив любое изменение выходного напряжения регулятора с изменением входного напряжения регулятора (при условии постоянного тока нагрузки). Это можно выразить как коэффициент регулирования линии и указать в процентах. Например, если входное напряжение регулятора изменяется на ± 2 В, а выходное напряжение изменяется только на ± 0,2 В, коэффициент регулирования линии составляет ± 10%.

На рис. 2.1.6 показано, как можно улучшить линейное регулирование, используя ряд стабилизаторов стабилитрона, соединенных каскадом, каждый из которых будет иметь более низкое напряжение, чем предыдущий, но при каскадном подключении регуляторов общий коэффициент регулирования составляет произведение факторов отдельных цепей.Следовательно, два регулятора, каждый из которых имеет коэффициент регулирования 10% или 0,1, дадут общий коэффициент 0,1 x 0,1 = 0,01 или 1%.
