Содержание

принцип работы, проверка, установка на ваз 2107

Электромагнитный клапан карбюратора, также именуемый регулятором холостого хода, это составная деталь карбюратора, призванная экономить расход топлива в карбюраторных двигателях внутреннего сгорания. Неисправность электромагнитного клапана и его неправильная работа может приводить к повышенному расходу топлива и к тому, что мотор автомобиля глохнет на холостых оборотах.

Принцип работы электромагнитного клапана карбюратора

Электромагнитный клапан карбюратора призвать регулировать подачу топливной смеси в обход дроссельной заслонки, которая управляется педалью акселератора. На холостом ходу топливо поступает во входной коллектор ДВС через отдельный канал. Именно поэтому электромагнитный клапан также называется регулятором холостого хода автомобиля. Главное назначение клапана — это прекращение подачи топлива в инерционных режимах, что, например, позволяет осуществлять торможение двигателем и движение накатом.

В бензиновых карбюраторных двигателях клапан устанавливается непосредственно в карбюратор и является частью системы экономайзера принудительного холостого хода авто. Управление клапаном осуществляет электронный блок управления системы, при поступлении импульса игла клапана втягивается и закрывает подачу топлива в обход клапана. После того, как мотор заведен, от блока управления подается электропитание и клапан начинает свою работу, которая заключается в двух тактах:

  • на первом такте клапан открывается, в результате чего воздух попадает в камеру и смешивается с топливом;
  • на втором этапе перекрывается воздушный канал и открывается топливный, в результате чего топливно-воздушная смесь попадает в двигатель.

Движение запорной иглы клапана осуществляется поступающими электрическими импульсами от блока управления. Как только нажимается педаль газа, клапан переходит в открытое положение, а игла выдвигается. На холостом ходу клапан переходит в закрытое положение при оборотах двигателя более 2100 Об/мин. Переход в открытое положение происходит тогда, когда обороты двигателя падают ниже 1900 Об/мин. Закрытие и открытие клапана позволяет регулировать поступление топливно-воздушной смеси в мотор и, соответственно, экономить расход бензина в количестве до 5 %. Также принцип работы клапана позволяет снизить износ поршневой группы. Непосредственным последствием работы электромагнитного клапана является и снижение выбросов вредных веществ (CO) в атмосферу, что повышает экологичность автомобиля.

Электромагнитный клапан

Признаки неисправности электромагнитного клапана карбюратора

Определить неисправность электромагнитного клапана карбюратора можно по нескольким характерным признакам:

  • мотор регулярно глохнет на холостых оборотах;
  • двигатель глохнет при движении накатом;
  • происходит детонация топлива после отключения зажигания.

Определить нестабильность работы электромагнитного клапана также можно по падению оборотов двигателя при включении дополнительной нагрузки (автомагнитолы, фар и т. д.). Таким образом, главным признаком неисправности клапана является нестабильная работа двигателя в холостом режиме.

Проверка клапана

Проверка электромагнитного клапана на правильность его работы можно осуществлять в трех различных режимах:

  • при работе двигателя на холостом ходу;
  • при торможении двигателем;
  • после выключения зажигания.

Общую исправность клапана можно проверить после включения зажигания. Для этого нужно повысить обороты двигателя на холостом ходу до уровня 2100 Об/мин. После пересечения этой отметки должен раздаться характерный щелчок, который означает, что клапан закрылся. После этого можно понижать обороты, как только их количество достигнет 1900 Об/мин, должен вновь раздаться щелчок, означающий, что клапан открылся.

При торможении двигателем, когда остается включенной передача, клапан не должен открываться, даже если обороты двигателя упали ниже 1900 Об/мин. Если в этот момент раздается щелчок, то клапан работает неправильно.

Если после того, как выключено зажигание двигателя, происходят детонации и вибрации, то это означает, что клапан не перекрывает жиклер холостого хода и топливная смесь поступает в двигатель, что также свидетельствует о неисправности электромагнитного клапана.

Также можно элементарно проверить клапан, отсоединив провод питания при заведенном двигателе. Сразу после отсоединения мотор должен заглохнуть.

Проверка клапана карбюратора

Проверка клапана карбюратора

Можно проверить клапан и полностью отсоединив устройство от карбюратора. После демонтажа клапана его можно подсоединить к аккумуляторной батарее, после этого должен раздаться щелчок, а игла клапана втянуться втянуться в устройство. После отключения питания снова должен раздаться щелчок, а игла выдвинуться.

Проблема с электромагнитным клапаном может заключаться не только в его неисправности, но и в электронном блоке управления и в проводах. Проверить работоспособность провода можно с помощью мультиметра (12 В ± 10%).

Проверка работоспособности блока управления потребует подключения клапана к АКБ с помощью дополнительного провода. Также необходима контрольная лампочка штатного напряжения. Для начала нужно отсоединить питающий провод от клапана и подсоединить его к положительной клемме АКБ. Дополнительный провод также подключается к плюсу аккумулятора. После этого нужно завести мотор, на отсечке в 900 Об/мин контрольная лампа должна загореться, после достижения 2100 Об/мин — потухнуть. При снижении до 1900 Об/мин — вновь загореться. Если такие показатели соблюдены, но двигатель глохнет на холостых оборотах, то, вероятно, неисправность заключается в блоке управления клапаном.

Установка электромагнитного клапана карбюратора

При замене электромагнитного клапана необходимо правильно его настроить, чтобы поступающая топливно-воздушная смесь соответствовала необходимым показателям. Установка производится при заведенном двигателе, так как именно это позволит точно настроить клапан. В карбюраторе клапан находится под крышкой воздушного фильтра, поэтому для демонтажа неисправного электромагнитного клапана сначала нужно снять крышку воздухофильтра.

Установка электромагнитного клапана

Для начала нужно рукой завернуть клапан в посадочное гнездо карбюратора и надеть штатный провод, который соединяет клапан с блоком управления. После этого необходимо завести двигатель автомобиля, который будет троить и, возможно, пытаться заглохнуть. Если двигатель все же поддерживает обороты, то дальнейшее закручивание клапана в карбюратор производится с помощью гаечного ключа (на 13 или на 14 в зависимости от типа клапана). Дальнейшая установка производится следующим способом:

  • ключ поворачивается на 1–2 см по часовой стрелке, после чего снимается провод;
  • если двигатель автомобиля не глохнет, то провод вновь надевается и процедура повторяется;
  • как только после снятия провода двигатель глохнет, то клапан установлен в карбюратор правильно.

Установку электромагнитного клапана необходимо проводить осторожно, чтобы не повредить топливный жиклер и посадочное гнездо в карбюраторе. В процессе установки автоматически регулируется размер топливной смеси, поступающей в двигатель, после чего троения и детонации прекращаются. Для точной регулировки можно подтянуть винты «качества» и «количества» на клапане.

Если после нескольких затягиваний клапана и отсоединения провода двигатель по-прежнему не глохнет, то это означает, что топливо поступает в двигатель в обход электромагнитного клапана и необходимо искать неисправность в системе подачи топлива.

Многие владельцы автомобилей с карбюраторными двигателями после выхода электромагнитного клапана из строя просто блокируют его работу или демонтируют его, что решает проблему с двигателем, который перестает глохнуть на холостом ходу. Однако такие действия лишь на первый взгляд является верным решением. Блокировка электромагнитного клапана значительно повышает расход топлива (до 5 %), что при дальнейшей эксплуатации автомобиля обойдется намного дороже.

Что делать если не срабатывает газовый клапан на газовой колонке: как проверить и починить

При любой поломке большинство владельцев газовой колонки вызывают мастера специализированного сервиса. Однако сервисные услуги, как правило, сопровождаются финансовыми издержками, не так ли?

Почему бы самостоятельно не решить незначительную, на первый взгляд, проблему, обладая навыками механика? С ситуацией, когда не срабатывает газовый клапан на газовой колонке, можно постараться справиться своими силами. Но что для этого нужно и с чего начинать?

В этом материале мы поговорим о конструкционных особенностях газового клапана. Разберем основные поломки, приводящие к неработоспособности колонки. Для лучшего понимания процесса диагностики и разборки изложенный материал снабдим наглядными фотографиями и видеороликом.

Содержание статьи:

Устройство клапана газовой колонки

Дабы облегчить домашним мастерам процедуру восстановления работоспособности газового котла, в частности, когда отмечается неисправность газового клапана, рассмотрим устройство узла и технические нюансы диагностики и ремонта.

Но, если вы не владеете опытом разборки газовых колонок и соответствующими знаниями по теме, то для предпочтительно пригласить мастера.

Устройство, именуемое газовым электромагнитным клапаном, исполняет важную функцию газовой колонки – управление потоком топливного компонента (природного газа). На картинке ниже представлен распространённый вариант конструкции узла регуляции, куда входит клапан.

Электромагнитный клапан газовой колонки
Электромагнитный клапан газовой колонки

Внешний вид узла, выполняющего функции регулировки подачи газа в систему газовой горелки котла (колонки). В составе устройства присутствует электромагнитный газовый клапан (1), ручной шток (2)

По сути, узел регуляции представляет собой двухступенчатый механизм, первой ступенью которого выступает именно газовый электромагнитный клапан (1). Второй ступенью является механическое устройство, обеспечивающее регулировку посредством штока ручного управления (2).

Конструкция газового клапана достаточно проста – выполнена по принципу электромагнитного тягового устройства, какие применяются в составе самых разных устройств и приборов. Если демонтировать этот компонент из схемы узла регуляции, для чего достаточно отвернуть пару винтов, перед глазами мастера предстанет клапанная часть, которая закреплена на подпружиненном металлическом штоке.

Демонтаж клапана газового котла (разборка)Демонтаж клапана газового котла (разборка)

Так выглядит внутренняя часть устройства (собственно, сам клапан), после демонтажа газового клапана из состава устройства регуляции колонки (котла)

Как видно по картинке, конструкция состоит из корпуса-юбки, куда входит клапанная часть — мембрана и электромагнитный модуль. Клапанная часть закреплена на металлическом штоке, подпружиненном для хода возврата в положение «закрыто».

Когда на катушку электромагнита подано напряжение, металлический шток под магнитным воздействием перемещается вверх и отводит мембрану от проходного отверстия юбки. Так открывается проход газа в сторону ручного клапана и далее до горелки.

Поиск неисправности клапана и ее устранение

Утрата работоспособности газового клапана приводит к полной невозможности эксплуатации нагревательного оборудования, либо к ситуации, когда не обеспечивается необходимый уровень нагрева по причине неполного открывания мембраны.

С другой стороны возможны причины, напротив приводящие к постоянному поступлению газа на горелку котла (колонки). То есть, образуется ситуация, когда газовый клапан постоянно открыт.

Этап #1 — простая проверка электрических компонентов

Выполнить тестирование на работоспособность электромагнитного клапана газа на колонке (котле) допустимо без производства демонтажа устройства регуляции. Однако для исполнения проверки непосредственно на оборудовании следует обеспечить отключение подачи газа, закрыв вентиль на магистрали. При этом газовая колонка (котел) остаётся подключенной к электрической сети.

Микропереключатель механизма регуляции потока газаМикропереключатель механизма регуляции потока газа

Микропереключатель, установленный на устройстве регуляции потока газа. Этим компонентом схемы коммутируется напряжение питания, подаваемое на базовые элементы, включая электромагнитный газовый клапан

На устройстве регуляции подачи газа в горелку, как правило, присутствует электронный компонент – микропереключатель (см. картинку выше), посредством которого при включении газовой колонки подаётся питание на главные технологические детали.

В частности, напряжение питания через микро-переключатель подводится:

  • к модулю зажигания;
  • на вентилятор тяговой турбины;
  • на катушку электромагнитного клапана.

Так вот, если принудительно, например, лезвием отвёртки, воздействовать на пластину-толкатель микропереключателя, эти системы газовой колонки (котла) получат питание.

В результате активируется работа следующих компонентов:

  • вентилятора;
  • электрической зажигалки;
  • электромагнитного клапана.

То есть, проверяющий услышит звук работающего вентилятора, характерные щёлкающие звуки газовой зажигалки, и, конечно же, характерный щелчок штока электромагнитного клапана. Такое состояние аппаратуры демонстрирует исправность компонентов, во всяком случае – электрическую.

Этап #2 — разборка и тестирование клапана

Причиной неработоспособности агрегата могут быть различные дефекты.

Среди них:

  • нарушение формы мембранного уплотнителя;
  • попадание внутрь корпуса юбки инородного предмета;
  • излом (клин) пружины возврата;
  • обрыв проводника катушки электромагнита.

Первые три дефекта списка обнаруживаются уже после разборки устройства при внимательном осмотре конструкции и проверке штока на свободное осевое перемещение.

Проверка хода штока газового клапанаПроверка хода штока газового клапана

Неплотное прилегание уплотнения мембраны к тарелке юбки и лёгкость хода штока – это первостепенные шаги тестирования после разборки механизма

Отдельного подхода к тестированию требует последний пункт списка – обрыв проводника катушки электромагнита. О типах поломок и методах их устранения поговорим далее.

Этап #3 — проверка катушки электромагнита и ее ремонт

Практика эксплуатации газовых колонок и котлов показывает, что дефект катушки электромагнита — это не только обрыв проводника намотки.

Нередкими являются случаи межвиткового замыкания, что также приводит к утрате работоспособности узла. Как же проверить электромагнитный клапан бытовой газовой колонки в домашних условиях?

Проверка катушки клапана тестеромПроверка катушки клапана тестером

Проверка любой катушки индуктивности при помощи измерительного прибора – тестера, это обычное дело для практики ремонта. Соответственно, катушка газового электромагнитного клапана также проверяется на обрыв или межвитковое замыкание с помощью этого прибора

Конечно же, каждым отдельно взятым (котлов) используются оригинальные конструкции клапанов. Поэтому сопротивления катушек индуктивности, входящих в состав электромагнита, существенно отличаются.

В целом можно отметить некий диапазон сопротивлений, характерный для таких индуктивностей: 1,3 – 7,5 кОм. По сути, конкретный параметр должен обозначаться в документации на оборудование.

Измерение катушки индуктивности выполняется традиционно в режиме замера сопротивления – подключением щупов тестера на контакты катушки индуктивности. Если прибор не реагирует на подключение, очевидно – имеет место обрыв цепи.

Если же измеренный параметр сопротивления отличается от указанного в документации, скорее всего, присутствует межвитковое замыкание. И в том и в другом случае катушку следует заменить.

Сопротивление катушек газового клапана котла BaxiСопротивление катушек газового клапана котла Baxi

На картинке демонстрируется сопротивление рабочих (исправных) катушек газовых клапанов котлов марки Baxi, в частности, устройств серии SIT SIGMA 845078

На практике замена катушки, как отдельного элемента клапана газового котла, является редкостью. Как правило, если обнаруживается неисправность именно обмотки индуктивности, мастера меняют полностью электромагнитный клапан в сборе.

Такая замена обусловлена сложностью поиска конкретного компонента. Да и сама процедура замены отдельного элемента более сложная по сравнению с заменой газового электромагнитного клапана в сборе.

Этап #4 — поиск и устранение механических дефектов

Как отмечалось выше, магнитный клапан для бытовой газовой колонки может утратить работоспособность по причинам чисто механическим. Например, случайное появление внутри клапан инородного элемента грозит потерей герметичности уплотнения мембраны.

Чтобы обнаружить причину поломки, мастеру предстоит выполнить ряд действий:

  • съём газового клапана;
  • последующая его разборка;
  • внимательная проверка.

Эти манипуляции позволяют обнаружить и устранить неисправность, связанную с попаданием внутрь рабочей камеры инородных предметов.

Поверка тарелки юбки клапана газового котлаПоверка тарелки юбки клапана газового котла

Визуальная проверка поверхностей посадочной тарелки юбки клапана позволяет обнаружить причины недостаточной герметизации уплотнения в режиме закрытия потока газа на колонке

Среди механических дефектов довольно частый момент – дефект эластичной мембраны, когда отмечается нарушение формы или частичное разрушение посадочной площадки. Здесь, в принципе, можно обойтись установкой новой мембраны на шток, но традиционно мастера в таких случаях прибегают к полной замене электромагнитного клапана.

Аналогичная ситуация с ремонтом устройства, когда дело касается слома возвратной пружины или утраты необходимой силы давления этим элементом. Для замены пружины приходится разбирать полностью конструкцию.

При этом некоторые модели клапанов собраны с применением сочленения без винтов – методом заклепок или металлических фиксаторов. Поэтому значительно проще заменить конструкцию полностью, нежели заниматься восстановлением.

Этап #5 — сборка клапана и проверка герметичности

Если устранение неисправности газового электромагнитного клапана сопровождалось разборкой механической конструкции, обратная сборка должна предусматривать тщательную проверку на герметичность. Обязательно следует проверить целостность прокладки, установленной на верхнем ободе юбки, при необходимости – прокладку заменить.

Прокладка юбки газового клапанаПрокладка юбки газового клапана

Прокладка на обечайке юбки корпуса. На этот элемент следует обращать повышенное внимание в процессе сборки конструкции, так как нередко при разборке прокладка повреждается

Собранный узел проверяется стандартным (традиционным) способом при включенной подаче газа. Берётся подходящая ёмкость, куда заливается немного воды и добавляется мыльный порошок. Создаётся густая мыльная пена, которую наносят на корпус юбки в том месте, где установлена прокладка. Если визуально не наблюдается образование пузырей, значит – герметичность в пределах нормы.

С клапаном вы разобрались, но столкнулись с затуханием газовой колонки или прочими проблемами? Рекомендуем ознакомиться с другими нашими статьями, в которых мы рассмотрели наиболее распространенные поломки и способы их устранения:

Выводы и полезное видео по теме

Тестирование устройства простым способом, снятое на видео, демонстрирует наглядно, как проводится этот процесс. Конечно, не для всех без исключения газовых колонок подходит такая методика, но для большей части моделей материал вполне актуальный:

Выполнение теста на работоспособность и пригодность к эксплуатации электромагнитного газового клапана можно выполнить своими руками или обратиться к специалистам. Однако при этом стоит помнить – газовое оборудование относится к технике повышенного уровня опасности и при обращении с ним следует придерживаться определенных . Малейшие недочёты, упущения, незнания при выполнении монтажных (ремонтных) работ могут привести к серьёзным последствиям.

Вместе с тем, обращение к специалистам сводит на нет рисковую составляющую. Поэтому, не имея опыта выполнения ремонта и соответствующих знаний, не рекомендуется сопоставлять денежные издержки и личную безопасность в таких делах. Проще и безопаснее — вызвать мастера специализированного сервиса, с которым у вас .

Хотите дополнить изложенный выше материал полезными советами по устранению поломок электромагнитного клапана газового оборудования? Или вы занимаетесь самостоятельной диагностикой и разборкой узла и хотите уточнить пару нюансов? Задавайте своим вопросы, добавляйте уникальные фото, содержащие наглядный пример, пишите рекомендации в блоке обратной связи, расположенном ниже под статьей.

Установка ЭМК на Солекс | Twokarburators.ru

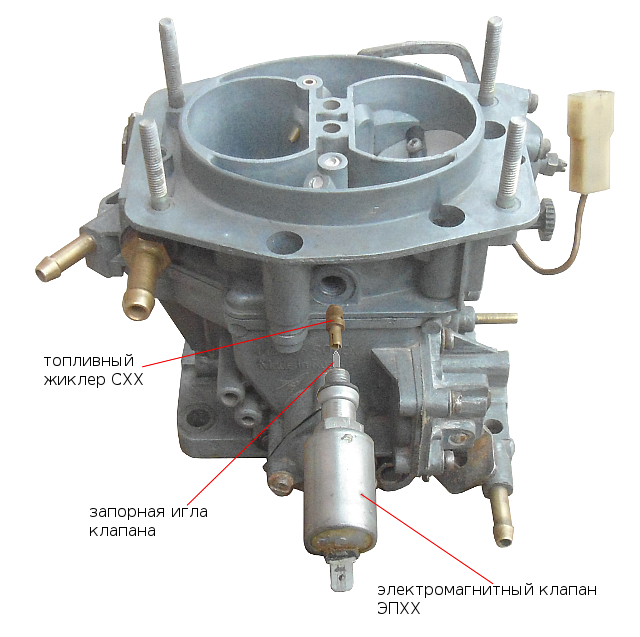

ЭМК ЭПХХОт того правильно или нет установлен электромагнитный клапан (ЭМК) в карбюратор Солекс или Озон напрямую зависит работа двигателя автомобиля на холостом ходу. Правильность установки проверяется так: на холостом ходу (двигатель прогрет до 80-90º), при полностью закрытых дроссельных заслонках и полностью открытой воздушной заслонке резко снимается провод с вывода электромагнитного клапана. Двигатель должен заглохнуть.

Происходит следующее. При снятии провода клапан обесточивается, его игла выдвигается вперед и перекрывает топливный канал системы холостого хода. Топливо в двигатель не поступает, и он глохнет. Это в случае если клапан установлен правильно.

В противном случае — если двигатель не заглох, значит, топливо поступает в него либо в обход системы холостого хода (приоткрыты дроссельные заслонки, ускорительный насос не исправен, «перелив» и т.п.), либо электромагнитный клапан завернут не до конца и топливо идет в канал ХХ не только через калиброванное отверстие в топливном жиклере клапана, но и вокруг жиклера (в зазор между топливным жиклером и его посадочным гнездом в крышке карбюратора).

Рассмотрим как правильно установить ЭМК в карбюратор.

— Заворачиваем электромагнитный клапан в карбюратор рукой до упора. Надеваем на него провод.

— Запускаем двигатель. Возможно, он будет подтраивать и пытаться заглохнуть, но держать хоть какие-то обороты ХХ должен.

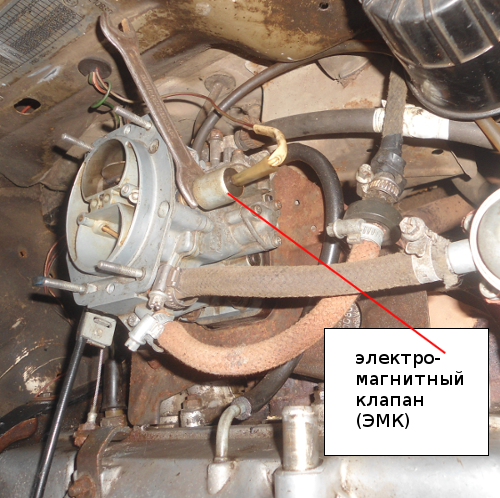

— При помощи рожкового ключа (на 13) начинаем заворачивать клапан в карбюратор.

Порядок заворачивания клапана такой: перемещаем ключ на сантиметр-два по часовой стрелке, снимаем наконечник провода с клапана. Двигатель заглох? Нет? Надеваем провод. Опять перемещаем ключ на сантиметр-два и снимаем провод. Не глохнет?  Еще раз надеваем и поворачиваем ключ. Повторяем процедуру до тех пор, пока двигатель не начнет глохнуть. Все клапан установлен в карбюратор правильно.

ЭМК установкаустановка электромагнитного клапана в карбюратор Солекс

По ходу установки клапана обороты холостого хода должны автоматически выровняться и двигатель заработает устойчиво.  При необходимости доводим их до нормы при помощи винтов «качества» и «количества».

Следует учитывать, что сильно затягивать ЭМК нельзя – можно повредить его посадочное гнездо в крышке или корпусе карбюратора, а так же топливный жиклер системы ХХ. Если после нескольких затяжек-снятий двигатель не глохнет необходимо прекратить работу и начинать искать, где топливо поступает в двигатель в обход системы холостого хода.

Примечания и дополнения

— Правильность установки клапана в карбюратор невозможна при его поломке или неисправности системы ЭПХХ (См. «Проверка и ремонт системы ЭПХХ Солекс».

— В ряде случаев, чтобы исключить влияние капризной системы ЭПХХ на электромагнитный клапан в нем обламывают наконечник запорной иглы. В таком случае возможно небольшое калильное зажигание и некоторый перерасход топлива.
Еще статьи по карбюраторам Солекс и Озон

— Проверка электромагнитного клапана карбюратора Солекс

— Регулировка оборотов холостого хода двигателя с карбюратором Солекс

— Невозможно отрегулировать холостой ход двигателя автомобиля, причины

— Большой расход топлива двигателем автомобиля с карбюратором Солекс или Озон

Как определить неисправность электромагнитного клапана фаз ГРМ?

Наиболее распространенными признаками неисправности электромагнитного клапана системы VVT являются: горящая контрольная лампа Check Engine Light, загрязнение моторного масла, перебои в работе двигателя на холостом ходу и снижение показателей топливной экономичности.

В начале – середине 1960-х гг. на американских дорогах главенствовали автомобильные гиганты Chrysler, Ford и General Motors. С каждым новым произведенным автомобилем «Большая тройка» узнавала о производительности двигателей все больше и больше и стремилась выжать из них максимальное число лошадиных сил за счет ручной регулировки клапанных зазоров и фаз газораспределения. Одним из самых громких достижений стало применение изменяемых фаз газораспределения (VVT). В новой системе использовалась передовая для того времени электронная технология, подававшая в систему зажигания изменяющиеся электрические сигналы при помощи электромагнитного клапана. В настоящее время система VVT устанавливается практически на каждый автомобиль, продаваемый в Соединенных Штатах.

Система VVT каждого автопроизводителя имеет свои уникальные особенности. Однако практически во всех используется функциональный электромагнитный клапан изменения фаз газораспределения. Он регулирует объем масла, поступающего в систему VVT, управляя ее включением. Обычно система активируется при значительном возрастании нагрузки на двигатель (транспортировка дополнительного груза, движение в гору, резкое нажатие на педаль акселератора). При открытии клапана VVT в систему поступает масло, необходимое для смазки цепи ГРМ и шестерен. При неисправности клапана VVT или его блокировке недостаток смазки может привести к преждевременному износу или поломке цепи ГРМ или шестерен.

Износ или поломка клапана VVT может привести к полному выходу двигателя из строя. Для снижения риска наступления подобных последствий ознакомьтесь с некоторыми признаками, которые могут свидетельствовать о неисправности клапана VVT.

1. Загорелась контрольная лампа Check Engine

Поскольку в современных автомобилях имеется блок управления двигателем (ECU), практически все компоненты контролируются им. При выходе из строя какого-либо из элементов в ECU сохраняется определенный код неисправности, который при последующем считывании диагностическим прибором поможет определить, где кроется неисправность. После генерации кода световая сигнализация оповещает водителя о возникновении проблемы. При неисправности электромагнитного клапана чаще всего загорается контрольная лампа Check Engine Light.

Из-за того, что каждый автопроизводитель использует свои собственные коды неисправностей, для автовладельца очень важно обратиться к квалифицированному специалисту для проведения диагностики, считывания кодов неисправностей с помощью правильного диагностического оборудования и точного установления причин поломки. Фактически существуют десятки кодов неисправностей для клапанов VVT разных производителей. Получив исходную информацию, диагност сможет начать работу по устранению проблемы.

2. Загрязненность моторного масла

Это в большей степени причина, нежели симптом. Электромагнитный клапан лучше всего работает с чистым, не содержащим загрязнений моторным маслом, сохраняющим свои смазочные и вязкостные свойства. При попадании в масло загрязнений, продуктов износа и других инородных тел происходит закупоривание масляных каналов. При несоблюдении регламента замены масла может произойти поломка клапана VVT, цепи ГРМ или зубчатой передачи.

Для предотвращения развития подобного сценария необходимо соблюдать рекомендованный производителем интервал замены масла в двигателе. Недостаточный уровень масла также может привести к возникновению описанных проблем.

3. Неустойчивая работа двигателя на холостом ходу

Как правило, система VVT не активируется до момента достижения двигателем высоких оборотов или начала работы под нагрузкой (например, при движении в гору). Однако при неисправном клапане VVT для смазки шестерен может подаваться избыточное количество моторного масла, что способно привести к перебоям в работе двигателя на холостом ходу. Обороты двигателя начинают плавать. При несвоевременном устранении данная неисправность может вызывать преждевременный износ деталей двигателя. Если двигатель вашего автомобиля работает неустойчиво на холостом ходу, как можно скорее проведите диагностику этой проблемы. Она должна выполняться только квалифицированными специалистами.

4. Снижение топливной экономичности

Назначением системы изменения фаз газораспределения является обеспечение открытия и закрытия клапанов в нужные моменты для увеличения производительности двигателя и экономии топлива. При неисправности электромагнитного клапана VVT работа всей системы нарушается, что может привести к открытию и закрытию впускных и выпускных клапанов не в нужные моменты времени. Это обычно вызывает заметное снижение топливной экономичности.

Если вы наблюдаете один из описанных симптомов некорректной работы или выхода из строя электромагнитного клапана, проведите диагностику автомобиля. Опытный механик выполнит все обязательные проверки и при необходимости заменит неисправный электромагнитный клапан VVT, что позволит вернуть эксплуатацию вашего автомобиля в нормальное русло.

Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать

Если вы становились свидетелем сцены, когда опытный автомобилист деловито открывал капот машины (вашей или своей), некоторое время вслушивался в звук работающего мотора, а потом многозначительно произносил фразу «клапаны надо отрегулировать», но при этом для вас его слова были не понятнее звука двигателя, который он слушал, то сегодня мы попробуем этот пробел восполнить. Что такое регулировка клапанов, зачем она нужна, когда ее нужно делать, и что будет, если ее не делать совсем? И почему на многих машинах регулировка клапанов вообще не нужна? Давайте разберемся.

Что такое регулировка клапанов?

Работа обычного поршневого двигателя предполагает подачу в цилиндры топливовоздушной смеси и отвод из них отработавших газов. Обе функции выполняют клапаны – соответственно, впускные и выпускные, попеременно открываясь в нужное время для наполнения и опорожнения цилиндра. Управляет их работой распределительный вал, имеющий специальные кулачки, которые воздействуют на верхнюю часть клапана, открывая его в цилиндр. Конструкций приводного механизма существует несколько – распредвал может воздействовать на клапаны почти непосредственно, надавливая кулачком на толкатели, или, к примеру, через специальные коромысла, толкая один их конец, в то время как другой давит на клапан. Но в любом из случаев в конструкции есть интересующая нас особенность: тепловой зазор между кулачком распредвала и деталью клапанного механизма, которая открывает клапан. Ведь рабочая температура деталей двигателя, особенно клапанного механизма и собственно клапанов, очень высока, а при нагревании металл имеет свойство расширяться, что приводит, в частности, к удлинению клапана. Именно для компенсации этого расширения нужен тепловой зазор, а регулировка этого зазора и называется «регулировкой клапанов»

Да, с логической точки зрения формулировка «регулировка клапанов» не совсем верна. Клапан при нормальных условиях, когда на него не давит кулачок распредвала, закрыт: тарелка клапана плотно прижата пружиной к седлу в головке блока цилиндров, а должная герметичность обеспечивается фасками на обоих элементах. Соответственно, никакая регулировка клапану здесь не требуется – а вот тепловой зазор должен быть правильным. То есть, более корректно говорить не «регулировка клапанов», а «регулировка теплового зазора привода клапанов».

Зачем нужна регулировка клапанов?

Если представить себе комбинацию «клапан – толкатель – распредвал» без теплового зазора – то есть, плотно прилегающими друг к другу при неработающем двигателе, то несложно понять, что при выходе на рабочую температуру на удлинившийся клапан, «вытягиваемый пружиной из цилиндра» в сторону распредвала, из-за температурного расширения начнет постоянно давить этот самый распредвал, приводя к небольшому сжатию пружины и неплотному закрытию клапана. То есть, при достижении рабочей температуры клапан фактически перестанет полноценно выполнять одну из своих функций: плотно закрываться для герметизации камеры сгорания и ее изоляции от впускного или выпускного тракта.

Подобное может произойти, к примеру, из-за износа седел и тарелок клапанов. Соответственно, в этом случае регулировка клапанов нужна, чтобы обеспечить нужный тепловой зазор для обеспечения полного закрытия клапанов.

— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Второй вариант – увеличение теплового зазора: например, из-за износа поверхностей кулачков распредвала и элементов привода клапанов. В этом случае даже после достижения двигателем рабочей температуры между распредвалом и клапанным механизмом будет оставаться зазор, а касаться они будут ударно и только в момент воздействия кулачка. Это уже пагубно влияет на ресурс клапанного механизма, но есть и другие последствия: клапан будет открываться чуть позже и не полностью – а значит, ухудшится наполняемость цилиндра топливовоздушной смесью.

Что будет, если не регулировать клапаны?

Если не регулировать клапаны своевременно, это приведет к изменению теплового зазора. При этом и увеличение, и уменьшение теплового зазора, как мы уже поняли, негативно влияет на ресурс и работу двигателя. Уменьшение зазора означает неполное закрытие клапанов, которое приводит к ряду последствий. Негерметичность камеры сгорания из-за приоткрытого клапана приводит к падению компрессии и прорыву раскаленных газов во впускной или выпускной тракт (в зависимости от того, впускной или выпускной клапан приоткрыт).

Кроме того, стоит отметить значительно увеличивающуюся тепловую нагрузку на клапаны. Ведь плотный контакт закрытого клапана с седлом – это одно из важных условий его охлаждения, а если клапан неплотно прилегает к седлу, охлаждение ощутимо ухудшается. Особенно это касается выпускных клапанов: впускные дополнительно охлаждаются поступающей в цилиндры топливовоздушной смесью, а вот выпускные обеспечивают выход отработавших газов крайне высокой температуры, и для них охлаждение в зоне контакта с седлом имеет критическую важность. В крайнем случае плохое охлаждение клапана из-за малого теплового зазора может привести к его перегреву и разрушению – так называемому прогару. Кроме того, прорыв горящей топливовоздушной смеси в выпускной тракт повышает нагрузку на катализатор (а при его разрушении абразивная пыль может повредить и цилиндры).

Последствия увеличения теплового зазора несколько иные. Как было сказано выше, оно приводит к ударному воздействию распредвала на клапанный механизм, что негативно сказывается на его ресурсе, а также к несвоевременному и неполному открытию клапана. Ухудшение наполнения цилиндра топливовоздушной смесью при этом означает нарушение фаз газораспределения и снижение отдачи мотора: то есть, он будет хуже тянуть.

Как узнать, каким должен быть тепловой зазор?

Величина теплового зазора определяется производителем для конкретного двигателя: если конструкция мотора предусматривает регулировку клапанов, показатели обычно указываются в руководстве по эксплуатации. — Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

В целом величина теплового зазора, разумеется, очень невелика, это десятые доли миллиметра – примерно 0,1-0,4 мм. При этом ее обычно определяют с помощью набора щупов с шагом в 0,05 мм и менее – то есть, соблюдается точность до сотых. Стоит отметить, что тепловой зазор для впускных и выпускных клапанов различается: как мы уже знаем, выпускные клапаны нагреваются сильнее – а следовательно, сильнее увеличиваются в размерах и требуют большего теплового зазора.

На практике знать конкретные значения теплового зазора нужно только для регулировки – то есть, если вы не занимаетесь ей самостоятельно, эти цифры вам не слишком пригодятся.

Как узнать, когда регулировать клапаны

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля. В целом эта процедура выполняется не так часто – обычно это каждые 50-80 тысяч километров. Однако и более частая проверка не повредит – особенно если машина оснащена газобаллонным оборудованием, так как газовое топливо повышает тепловую нагрузку на мотор.

Второй способ узнать о необходимости регулировки клапанов – это характерный звук: стук или цоканье при работе мотора, не проходящее по мере его прогрева.

— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Ну а если автомобиль приобретен не новым, и его пробег уже немаленький, то регулировка теплового зазора точно не будет лишней – нужно лишь выяснить, предусмотрена ли она конструкцией.

Как регулировать клапаны?

Существует несколько конструктивных вариантов регулировки теплового зазора. К примеру, один из вариантов – это подбор шайб нужной толщины, которые вставляются между толкателем клапана и кулачком распредвала. Для регулировки зазора он сначала замеряется с имеющейся шайбой, а потом шайба при необходимости заменяется на другую, большей или меньшей толщины. Альтернативный вариант при схожей конструкции – подборка не регулировочных шайб нужной толщины, а самих толкателей с необходимыми параметрами.

Еще одна вариация — это регулировка теплового зазора с помощью винтового механизма. В этом случае ничего подбирать не нужно: зазор измеряется щупом и затем при необходимости настраивается вкручиванием или выкручиванием регулировочного болта, который затем фиксируется контргайками — Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Такой метод регулировки мы наглядно показывали в отдельном материале на примере Renault Logan.

Почему на некоторых моторах клапаны регулировать не нужно?

Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

Электромагнитный клапан холостого хода, устройство принцип работы

Все современные автомобили с двигателями внутреннего сгорания любого типа (карбюраторный, инжекторный, дизельный) имеют систему холостого хода.

Данная система обеспечивает стабильную работу двигателя на холостом ходу (ХХ), когда полностью закрыта дроссельная заслонка акселератора.

Одним из основных элементов этой системы является электромагнитный клапан холостого хода, называемый также «электропневмоклапан», «электромагнитный клапан», «регулятор холостого хода».

Назначение клапана ХХ

Клапан холостого хода обеспечивает поступление топливо-воздушной смеси во входной коллектор двигателя по отдельному дополнительному каналу ХХ в обход дроссельной заслонки, управляемой педалью акселератора.

В зависимости от типа двигателя клапан холостого хода регулирует подачу либо топлива, либо воздуха.

В карбюраторных и дизельных двигателях он управляет подачей во входной коллектор топлива, необходимого для стабильных холостых оборотов двигателя.

В бензиновых инжекторных двигателях обеспечивает подачу нужного количества воздуха.

Принцип работы клапана ХХ

По своей сути клапан холостого хода является электромеханическим исполнительным устройством, работающем под управлением электронного блока, подающего электрические сигналы на его открытие или закрытие.

При этом происходит изменение диаметра проходного сечения канала ХХ, подающего во впускной коллектор двигателя необходимое количество топлива или воздуха.

Устройство клапана холостого хода

Карбюраторные двигателя.

В бензиновых карбюраторных двигателях электромагнитный клапан ХХ установлен непосредственно в корпусе карбюратора и входит в систему экономайзера принудительного холостого хода (ЭПХХ) топливной системы.

Управление работой клапана ХХ осуществляет блок управления ЭПХХ, установленный в моторном отсеке автомобиля.

При включении зажигания с блока управления подается питание на электромагнитный клапан, который открывается и обеспечивает подачу бензина по каналу ХХ во впускной коллектор двигателя.

При выключении зажигания клапан холостого хода обесточивается и перекрывает подачу топлива.

Для регулировки объема топлива, подаваемого по каналу холостого хода, в нем установлен регулировочный винт, называемый «винт холостого хода».

Инжекторные двигателя.

В бензиновых инжекторных двигателях клапан холостого хода, чаще называемый «регулятор ХХ», монтируется в корпусе дроссельной заслонки и входит в систему электронного управления двигателя (ЭСУД).

Его работой управляет электронный блок ЭБУ (контроллер), расположенный, как правило, в салоне автомобиля под передней панелью.

Блок управления фиксирует сигналы от датчиков, контролирующих отдельные параметры работы двигателя, обрабатывает полученную информацию и выдает управляющий сигнал на регулятор холостого хода.

По команде от блока ЭБУ регулятор ХХ увеличивает или уменьшает объем подаваемого через него воздуха во входной коллектор двигателя, обеспечивая заданные обороты ХХ.

Образцы клапанов холостого хода

Дизельные двигателя.

В дизельных двигателях клапан холостого хода устанавливается в корпусе топливного насоса высокого давления (ТНВД) и также как в инжекторе подключен к блоку управления ЭБУ двигателем, расположенном в моторном отсеке.

Но при этом он регулирует подачу в цилиндры топлива, а не воздуха, обеспечивая необходимые обороты на холостом ходу.

Клапан холостого хода дизельного двигателя

Основные виды и устройство клапанов ХХ

В зависимости от типа двигателя применяются три основных вида электромагнитных клапанов:

  1. Соленоидный;
  2. Роторный;
  3. Шаговый.

Соленоидный вариант представляет собой электромагнит в виде втягивающей катушки с сердечником, установленным на входе в канал холостого хода.

Соленоидный

При подаче питания на катушку сердечник втягивается, открывая проходное отверстие канала.

При обесточивании катушки сердечник возвращается в начальное положение, запирая канал.

Роторный тип клапана работает по такому же принципу, как и соленоидный. Но вместо сердечника используется ротор, который вращается в разных направлениях, плавно изменяя сечение проходного канала холостого хода.

Роторный

При этом применяется широтно-импульсная модуляция (ШИМ), предусматривающая высокую частоту подачи управляющих сигналов на открытие или закрытие клапана.

Шаговый клапан холостого хода, по сути, это электродвигатель, выполненный в виде кольцевого магнита и четырех обмоток.

Шаговый клапан холостого хода

Управляющие сигналы от блока ЭБУ подаются поочередно на одну из обмоток, в результате чего вращается ротор, плавно изменяющий сечение проходного канала от его полного открытия до полного закрытия.

Признаки неисправности клапана ХХ и его устранение

Неисправный клапан холостого хода может вызывать:

  • проблемы с запуском двигателя, он может заводиться и сразу глохнуть;
  • нестабильные холостые обороты двигателя;
  • выключение двигателя при постановке КПП на нейтраль;
  • снижение холостых оборотов при включении нагрузки (печка, фары и т.д.).

Работоспособность электромагнитного клапана холостого хода карбюраторных двигателей можно проверить самостоятельно по легкому щелчку электромагнита в момент включения зажигания.

Для инжекторных и дизельных двигателей, работающих под управлением блока ЭБУ, его неисправность может быть выявлена с помощью диагностического оборудования.

Вывод

Таким образом, клапан холостого хода составляет важный элемент системы питания двигателя, от которого во многом зависит стабильная работа любого современного автомобиля.

Надеемся, что полученные знания помогут Вам в дальнейшем правильно эксплуатировать свой автомобиль.

Оцените статью

Электромагнитный привод клапанов | Кривошипно-шатунный механизм (КШМ)

Улучшение наполнения цилиндров можно достигнуть без увеличения числа клапанов, удлинения фазы впуска и увеличения подъема клапана, применяя электромагнитный привод клапана EVA (Electromagne­tic Valve Actuator). Такие системы в настоящее время интенсивно разрабатываются как в Европе, так и США.

Электромагнитный привод клапанов представляет собой подпружиненный клапан, который помещен между двумя электромагнитами, которые удерживают его в крайних положениях: закрытом или полностью открытом. Специальный датчик выдает блоку управления информацию о текущем положении клапана. Это необходимо для того, чтобы снизить до минимальной его скорость в момент посадки в седло.

Принцип работы систе­мы показан на рисунке. Как видно из схемы ра­боты этой системы, в системе управления кла­панами полностью отсутст­вует кулачковый вал со сво­им приводом, который заме­нен электромагнитами на каждый клапан.

Электромеханический привод клапана

Рис. Электромеханический привод клапана:
1 – электромагнит открытия клапана; 2 – якорь; 3 – электромагнит закрытия клапана; 4 – клапанная пружина

Якорь электромагнита образует комбинацию с двумя пружинами для открытия и закрытия клапана. Когда к электромагнитам не подводится электричес­кий ток, пружины клапана и электромагнита держат клапан в сред­нем положении, соответствующем половине хода клапана, при этом он полуоткрыт, что позволяет легко прокру­чивать коленчатый вал двигателя в началь­ной стадии пуска. При до­стижении необходимой час­тоты вращения от блока управления поступает сигнал и в верхний электромагнит открытия по­дается электрический ток, клапан закрывается. Одно­временно осуществляется впрыск топлива.

При открывании клапана прерывается подача напряжения в верхний электромагнит.

Изменение силы тока в электромагнитах

Рис. Изменение силы тока в электромагнитах

Энергия, накопленная в верхней пружине, движет клапан вниз до тех пор, пока накопленная энергия полностью не израсходуется. Для возможности дальнейшего перемещения клапана вниз напряжение подается в нижний электромагнит и якорь, втягиваясь под действием магнитного поля, открывает клапан. При этом, учитывая потери энергии пружины в конце ее движения, в нижний электромагнит кратковременно подается ток повышенной силы, до тех пор, пока клапан полностью не откроется.

Информация для блока управления поступает от датчи­ка, расположенного на ко­ленчатом валу и фиксирую­щего его угловое положение. Для каждого клапана ком­пьютер определяет начало его открытия и закрытия, а значит и ход, в зависимости от положения коленчатого вала. Ход клапана может изменяться от нулевой величины до максимальной в зависимости от режима работы двигателя.

Система EVA разработа­на так, чтобы почти вся энергия, необходимая для пере­мещения клапана, находи­лась в пружинах. Единствен­ным требованием, предъяв­ляемым к электрической си­стеме, является компенсация энергии демпфирования пру­жин и потерь на трение в на­правляющей клапана. Вели­чина этого трения низкая, так как нет боковых сил, дей­ствующих на клапан. Электроэнергия необходима лишь только для того, чтобы использовать ее в непосредственной близости от той точки, где полностью израсходована накопленная энергия пружины. Здесь к.п.д. электромагнита должен быть наибольший, поэтому зазор между якорем и электромагнитом устанавливают минимальный.

Привод EVA осуществ­ляет движение клапана за 2,42 мс и потребляет при этом 66 Вт на каждый клапан при частоте вращения 6000 мин-1.

Открытие и закрытие клапана производится в пре­делах долей градуса поворо­та коленчатого вала. Такая точность нужна при отсут­ствии дросселирования воз­душного заряда на впуске.

Фирма Renault предлагает несколько другую систему, в которой клапаны перемещаются между двумя пружинами, с соленоидами, кото­рые обеспечивают необходимое время открытия клапанов, но потребляют столько электричества, сколько требуется для преодоления собственных механических потерь. В предлагаемой системе нет распределительного вала и его привода. Электрическая энергия экономится за счет того, что при работе системы электрическая энергия расходуется только в момент открытия клапана, а закрывается клапан пружиной. Управление системой осуществляется электронной системой управления. Мощность, необходимая для работы этой сис­темы на холостом ходу и при малых нагрузках, составляет всего 300 Вт.

Электромагнитный привод клапанов фирмы Renault

Рис. Электромагнитный привод клапанов фирмы Renault

С помощью такой системы можно не только четко управ­лять временем открытия каждого клапана, но и обес­печивать получение максимальной мощности или макси­мального крутящего момента (или очень малой и эко­номичной частоты вращения коленчатого вала на холостом ходу). Система электромагнитного привода клапанов имеет и другие преимущества. Например, можно полностью отключать часть цилин­дров или переводить их на малую нагрузку, так что остальные будут работать более эффективно. Однако главное преимущество этой си­стемы заключается в том, что время и степень открытия кла­панов в любой момент времени могут быть оптимальными для работы двигателя, в зависимости от условий движения. Кроме этого, конструк­ция самого двигателя упрощается, потому что отсутствует обычный привод газораспределительного механизма: цепи, зубчатые ремни, механизм натяже­ния, шестерни и распределительные валы. При этом значительно упрощается конструкция головки блока цилиндров и исчезает по­требность в подаче к ней смазочного масла, в связи с отсутствием дросселирова­ния воздушного заряда во впускном коллекторе упро­щается и его конструкция. В целом это приводит и к уменьшению размеров дви­гателя. В головке блока ци­линдров исчезают обрабаты­ваемые многочисленные гнезда и установочные по­верхности. Все это сокраща­ет ее массу на 30 %.

Единственной и главной проблемой применения электромагнитного привода яв­ляется обеспечение исполнительных устройств достаточной энергией и их большие размеры. По сравнению с обычным приводом клапанов мощность генератора при электромеханическом приводе клапанов должна быть повышена на 80%. Соленоиды должны открывать клапаны с той же скоростью, что и кулачки рас­пределительного вала, а в этом случае они получаются боль­шие и тяжелые. В действительности они будут такими, если их питать от 12-вольтовой электрической системы. Однако, в настоящее время производители легковых автомобилей должны перейти на напряжение бортовой сети 36 В, с генератором, обеспечивающим напряжение 42 воль­та (современные генераторы выдают 14 вольт, снабжая сис­тему напряжением 12 вольт). При увеличении напряжения в три раза электрический ток, необходимый для питания устройств управления клапанами, становится намного мень­ше, и размер соленоидов значительно уменьшается таким образом, что устройство может занимать место не больше, чем обычный механизм с двумя распределительными вала­ми в головке и клапанными пружинами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
