принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

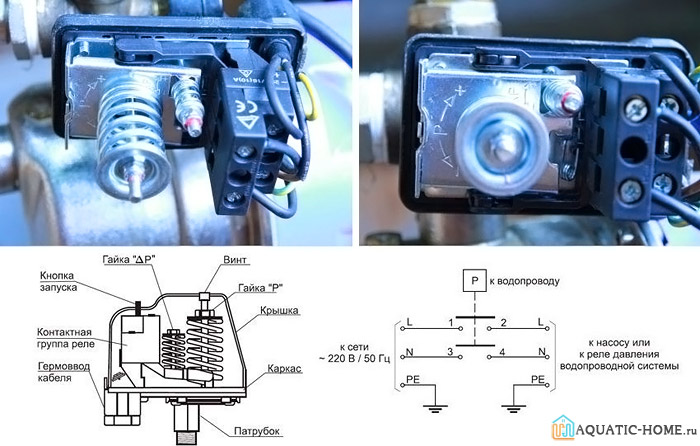

Устройство механического релеУстройство механического реле

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

Преимущества реле давленияПреимущества реле давления

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

  • размеры присоединительной резьбы;
  • уровень защиты от пыли и влаги;
  • масса и размеры прибора;
  • напряжение контактов;
  • номинальные параметры тока;
  • тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Инструкция реле давленияИнструкция реле давления

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Как выбрать реле давленияКак выбрать реле давления

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Насосная станцияНасосная станция

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Подключение реле к электросетиПодключение реле к электросети

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Давление в гидробакеДавление в гидробаке

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

  • предельное давление;
  • рабочее давление;
  • норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Пружины реле давленияПружины реле давления

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления насосной станцииРеле давления насосной станции

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Схема реле давленияСхема реле давления

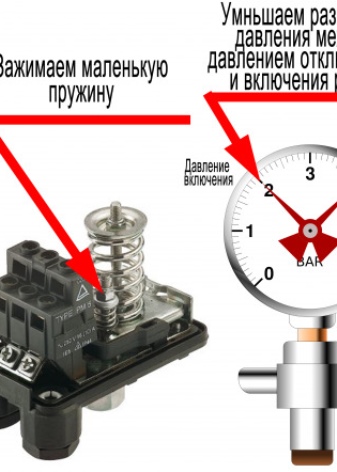

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронное реле давленияЭлектронное реле давления

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Реле давления для насосаРеле давления для насоса

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

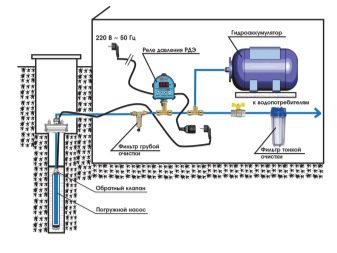

Подключение электронного релеПодключение электронного реле

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

как отрегулировать своими руками, настройка напора воды в системе водоснабжения

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Вне зависимости от своих незначительных размеров, реле значительно продлевает срок службы насоса, а также обеспечивает качественную работу насосной станции.

Особенности

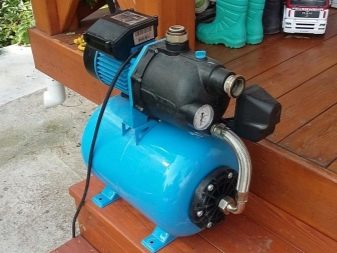

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

  • открывается кран с водой, и она поступает из наполненного гидробака;
  • в системе давление начинает снижаться, а мембрана давить на поршень;
  • замыкаются контакты и включается насос;
  • вода поступает потребителю, а когда кран закроется, наполнит гидробак;
  • при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
  • насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

Как настроить своими руками?

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

  • необходимое давление в наивысшем участке водопровода;
  • разница высот между насосом и наивысшим участком отбора воды;
  • возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Стоит заметить, что в состав насосной станции, помимо реле, может еще входить датчик «сухого хода», а также частотный преобразователь при необходимости.

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления. Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле. Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы. После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Следует учитывать, что проверка воздушного давления в гидробаке производится, только когда вода слита из водопровода, а насос отключен от электропитания.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Регулировка давления насосной станции, реле давления: инструкция по настройке

Содержание статьи

Устройство и принцип действия реле

Насосная станция для частного дома

Насосная станция для частного дома

Цены на насосные станции

Насосные станции

Насосная станция достаточно компактна и отличается простым устройством. Само реле состоит из нескольких элементов.

Таблица. Составляющие реле давления.

Наименование элементаНазначение и краткое описание
Пружина и гайка регулировки давления включения

Пружина и гайка регулировки давления включения

Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются.
Корпус

Корпус

Изготовлен из металла, используется для фиксации всех элементов реле.
Металлический фланец

Металлический фланец

С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции.
Муфты подвода кабелей

Муфты подвода кабелей

К одной подводится питание от сети, а вторая подает напряжение к электродвигателю.
Клеммы подключения кабелей

Клеммы подключения кабелей

К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно.
Заземление

Заземление

Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия.

Заводские установки не всегда отвечают пожеланиям потребителей, в связи с этим очень часто надо делать самостоятельную установку параметров.

Регулировка параметров реле позволяет добиться максимальной эффективности работы оборудования

Регулировка параметров реле позволяет добиться максимальной эффективности работы оборудования

Принцип работы реле давления

Принцип работы реле давления

На какое давление надо регулировать насосную станцию

Очень важный вопрос, не все потребители понимают тонкости функционирования оборудования. Некомпетентные действия всегда имеют отрицательные последствия.

Практический совет. Не устанавливайте максимальное давление слишком высоким, это приводит к ускоренному выходу насоса из строя.

За счет увеличения давления потребители надеются решить две задачи.

  1. Увеличить объем закачиваемой за одно включение воды. Многие считают, что частые включения эклектического двигателя быстро выводят его из строя. Это правда, во время включения пусковые токи достигают критических значений и перегревают обмотку. Но в случае с насосом зависимость сложнее, какая именно – расскажем ниже. Из-за частых включений двигатель может выйти из строя

    Из-за частых включений двигатель может выйти из строя

  2. Только при высоком давлении могут работать бытовые приборы: стиральная машина, мойка, душ и т. д. Убеждение также действительно лишь отчасти. Для работы бытовой техники необходим достаточный напор воды в системе

    Для работы бытовой техники необходим достаточный напор воды в системе

Узнайте, как увеличить напор воды в квартире своими руками, в специальной статье на нашем портале.

В связи с такими убеждениями, максимальное давление устанавливается в пределах 3–4 атм., тем более что технические характеристики позволяют создавать давление до пяти и более атмосфер. Рабочие значения не превышают 80% максимальных, значит, все в норме. Но это не так. Какое выбрать значение для оптимальной работы насоса и бытового оборудования? Этот вопрос надо рассматривать подробно.

Выбор давления прямо влияет на качество работы оборудования

Выбор давления прямо влияет на качество работы оборудования

  1. При повышении давления возрастает объем воды в гидроаккумуляторе. Но его увеличение обходится слишком дорого в прямом и переносном смысле слова. К сведению, в баллоне объемом 10 л за счет увеличения давления на одну атмосферу количество воды возрастает приблизительно на 1 л. Если исходное давление воздуха в баллоне 1 атм., то при давлении воды в резиновой камере 1 атм. ее объем составляет 4 л, если давление 2 атм., то объем увеличивается до 5 л, а при давлении 3 атм. объем воды составляет  5,5 л. Действительно, насос будет включаться реже. Но надо понимать, что каждое увеличение давления на одну атмосферу требует значительно больше затрат электрической энергии, кроме того, элементы насоса работают с повышенными нагрузками. В результате попытки добиться экономии оборачиваются прямыми убытками – придется чаще менять дорогостоящее оборудование.
  2. Считается, если давление низкое, то не функционирует бытовая техника. Это неправда, все стиральные автоматы, посудомоечные машины и прочие приборы отлично работают при давлении воды в 1 атм.



Принцип работы насосной станции

Принцип работы насосной станции

Опытные сантехники настоятельно рекомендуют устанавливать насос на давление в пределах 1,2–1,7 атм. Такие параметры считаются золотой серединой, нагрузка на электрический двигатель и насос приемлема, а в доме все работает как надо.

Пошаговая инструкция по регулировке реле давления

Важно. Некоторые мастера нарушают технику безопасности и проводят регулировочные работы при включенном в сеть оборудовании. Мы настоятельно не советуем так поступать, несколько минут сэкономленного времени не стоят потерянного здоровья.

Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.

Для начала нужно измерить величину давления в гидроаккумуляторе

Для начала нужно измерить величину давления в гидроаккумуляторе

Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

Для регулировки реле необходимо снять крышку корпуса

Для регулировки реле необходимо снять крышку корпуса

  1. Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
  2. Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения. Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.

Важно. Степень сжатия малой пружины устанавливает так называемую дельту – разницу между давлениями включения и выключения. Дельта может составлять различные величины, от десятых до нескольких атмосфер.

Заводские настройки реле нуждаются в корректировке

Заводские настройки реле нуждаются в корректировке

К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.

Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.

При спуске воды стрелка указывает снижение давления

При спуске воды стрелка указывает снижение давления

Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.

Теперь нужно заметить значения, при которых насос отключается

Теперь нужно заметить значения, при которых насос отключается

Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.

С помощью ключа нужно ослабить малую пружину на пару оборотов

С помощью ключа нужно ослабить малую пружину на пару оборотов

Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.

Регулировка большой пружины

Регулировка большой пружины

Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.

Критерии выбора реле для насоса

Критерии выбора реле для насоса

Узнайте, как отрегулировать реле давления воды с гидроаккумулятором, а также ознакомьтесь со схемой, в специальной статье на нашем портале.

Цены на электронное реле давления

Электронное реле давления

Часто встречающиеся ситуации

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

  1. Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении. Питание насоса должно быть выключено перед началом работ

    Питание насоса должно быть выключено перед началом работ

  2. Отсоедините провода подвода тока и подключения электрического двигателя. Если есть заземление, то надо открутить и его. Достаньте кабели из патрубков. Выполняется отсоединение проводов

    Выполняется отсоединение проводов

  3. Открутите старое реле. Оно фиксируется к металлической трубе при помощи штуцера. Важно помнить, что остаточное давление воды в баллоне всегда будет, чтобы уменьшить разливы, подкладывайте под штуцер миску или иную небольшую емкость. Объем оставшейся воды зависит от диаметра и метража водопроводных труб, расположенных между открытым краном и насосной станцией. Старое реле необходимо снять

    Старое реле необходимо снять

  4. Установите новое реле давления, плотно закрутите металлический штуцер. Обращайте внимание на состояние прокладки, не допускайте появления протечек. Установка нового реле давления

    Установка нового реле давления

  5. Закрутите провода на клеммнике. Проверьте стояние большой и маленькой пружин, они должны иметь заводскую регулировку. Подключение питания к прибору

    Подключение питания к прибору

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Перед запуском насоса следует убедиться в правильности подключения и регулировки реле

Перед запуском насоса следует убедиться в правильности подключения и регулировки реле

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Принцип работы мембраны в гидроаккумуляторе

Принцип работы мембраны в гидроаккумуляторе

Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.

Решить проблему поможет замена мембраны

Решить проблему поможет замена мембраны

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Если насос долго не выключается, это может указывать на износ оборудования

Если насос долго не выключается, это может указывать на износ оборудования

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Если насос не включается, возможно, проблема в контактах реле

Если насос не включается, возможно, проблема в контактах реле

Что делать, если реле полностью разрегулировано?

Что делать, если реле полностью разрегулировано?

Видео — Регулировка давления насосной станции, реле давления

Что делать, если реле полностью разрегулировано?После установки и подключения насосной станции проживание в частном доме становится в разы комфортнее. Но качество воды на участке далеко не всегда соответствует принятым нормам, из-за чего бытовые приборы быстро выходят из строя. О том, как подготовить воду из скважин и колодцев для хозяйственных нужд, можно прочитать на нашем сайте.

Как настроить реле давления водопровода — Построй свой дом

Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в водопроводную систему дома. Этот прибор требуется настройки для того, чтобы система водоснабжения функционировала в заданном режиме. О том из чего состоит реле давления водопроводной системы и как настроить реле давления в водопроводной системе, мы поговорим в этой статье.

Устройство и принцип работы реле давления



Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле давления, позволяет обеспечивать в системе постоянное давление и необходимый напор воды. При этом насос управляется автоматически. Правильно выставленные значения минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока службы.

Последовательность работы насосной станции под управлением реле давления:

  • Насос закачивает воду в бак.
  • Давление воды постепенно увеличивается, что можно отследить по манометру.
  • При достижении установленного предельного верхнего уровня давления срабатывает реле и насос отключается.
  • По мере расходования воды, закаченной в гидроаккумулятор, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.



Настройка реле давления водопровода



На первом этапе нужно проверить давление, которое было установлено при изготовлении насосной станции. Обычно давление в системе водоснабжения частного дома с гидроаккумулятором устанавливется в следующих пределах: верхнее 1,5 атмосферы, при этом давлении происходит включение насоса, и нижнее  — 2,8 атмосферы, это давление отключения насоса.

Для того, чтобы, при ремонтных работах в гидроаккумуляторе не оставалось воды, в полость бака закачивается воздух. Для проверки давления воздуха в баке необходимо открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Величина давления должна быть чуть меньше значения давления включения насоса. В данном случае меньше 1,5 атмосферы. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Настройка давления включения и выключения насоса



В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено на оптимальную работу. Но при её монтаже из различных элементов на месте эксплуатации, настройку реле нужно проводить самостоятельно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом гидроаккумулятора и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. Обычно верхний уровень давления в водопроводной системе частного дома настраивается в пределах 2.8 – 4 атмосферы. Все зависит от используемого насосного оборудования. Стоит помнить, что надо обязательно оставить задел между рабочим максимальным давлением и максимальным давлением, которое может обеспечить насос. Мы уже говорили, как посчитать необходимый напор насоса. Если сказать вкратце то, все начинается с расстояния, на которое вы опускаете насос в скважину. Каждые 10 метров равны 1 атмосфере. К этой величине прибавьте давление, на которое вы хотите настроить водопроводную систему дома. В результате получится необходимы напор насоса.

Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из гидроаккумулятора, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением гайки большой  пружины доведите давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке иначе ваш насос никогда не включится. Как правило, нижний порог давления настраивается в пределах 1,5 – 2 атмосферы. Стоит помнить, что система имеет некоторую инерцию, так как насос не сразу может выйти на рабочий режим, при этом давление может опуститься ниже 1,5 атмосфер. Поэтому при настройке минимального давления надо учитывать этот фактор.

Инструкция по регулировке реле давления водопроводной системы



Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки будет следующим:

  • Включите насос и закачайте воду в гидроаккумулятор до значения давления на манометре, при котором насос отключится.
  • Отключите насос.
  • Откройте крышку реле и медленно вращайте гайку малой пружины. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону уменьшение давления.
  • Откройте кран и слейте воду до момента включения насоса.
  • Отключите насос.
  • Медленно вращайте гайку большой пружины. По часовой стрелке для увеличения давления, в обратную сторону для уменьшения давления.

Стоит помнить, что:

Сразу точно настроить давление в системе вряд ли получится. Поэтому операцию настройки придется повторить несколько раз. Чем больше разница между нижним и верхним пределами давления, тем реже будет включаться насос.

Вот теперь мы знаем, как настроить реле давления в водопроводной системе частного дома. В следующей статье я расскажу о неисправностях насосной станции водопровода.

Рекомендую еще почитать:

Как подключить и отрегулировать реле давления воды.

Для непрерывного контроля работы водяного насоса (помпы) и насосной станции применяют специальное устройство – реле (автомат, датчик) давления. Прибор реагирует на отклонения от установленных верхнего и нижнего предельных значений давления в трубопроводе: при превышении размыкает электрическую цепь, при падении включает насос. Другие названия датчика – прессостат, прессконтроль.

Реле давления

Назначение реле давления.

Назначение и устройство

Реле давления воды для насоса включает его при ослаблении подачи жидкости и отключает в часы, когда потребление снижается и повышается напор. Это избавляет от необходимости следить за работой насоса, продлевает срок службы. Устройство пригодно не только для систем центрального водоснабжения, но и для скважины. Прессостат не обязателен только при использовании бензонасоса.

Устройство реле давления

Простая модель прессостата состоит из следующих деталей:

  • корпус, закрепленный винтом;
  • каркас;
  • патрубок для подключения к трубопроводу;
  • гермоввод для электрокабеля;
  • контактная группа;
  • пружины с регулировочными гайками для механического изменения настроек.

Требуемый класс защиты корпуса прибора автоматики от проникновения инородных тел и жидкостей – минимум IP 44. Лучшие модели датчиков относятся к классу IP 54 – IP 65.

Принцип работы реле заключается в том, что контактная группа размыкается и замыкается при достижении установленных предельных значений давления. Более сложные модели называют контроллерами. Они отличаются наличием встроенного манометра, индикаторов, кнопки перезапуска, кнопочного регулятора и т. п.

Виды и разновидности

Два основных вида датчиков давления для насосов – для бытовых и промышленных систем водоснабжения. Они отличаются друг от друга требованиями к параметрам электросети (220 или 380 В), диапазоном регулировки.

Реле давления имеют резьбовое соединение с трубопроводом. В продаже есть приборы двух разновидностей: с наружной и внутренней резьбой. Размеры присоединения у разных моделей тоже отличаются.

Большинство моделей прессостатов пригодны для работы с помпами любого типа, но есть и приборы специального назначения, например для скважинного насоса (для соединения с погружным применяют универсальные датчики).

Дополнительные функции, имеющиеся у некоторых прессостатов:

  1. Защита от сухого хода – работы насоса без жидкости. В таком режиме происходит перегрев и деформация деталей насоса. В стандартную схему подключения помпы входит установка специального приспособления – реле сухого хода. Покупка датчика давления с этой функцией позволяет сэкономить время и средства на монтаж отдельного защитного устройства.
  2. Автоматический перезапуск после срабатывания защиты от сухого хода. Модели без этой функции приходится переподключать вручную.

При выборе реле необходимо обращать внимание на максимальную температуру перекачиваемой воды – у разных моделей она составляет от +40 до +120°С. По этому показателю различают устройства для систем холодного или горячего водоснабжения.

Подключение реле давления воды

Установку реле давления для водяного насоса и его обслуживание рекомендуется поручить специалисту, но допускается выполнять самостоятельно. Перед началом монтажа нужно внимательно изучить инструкцию производителя и схему подключения. Ремонт прибора должен осуществлять только профессионал. В состав насосной станции автомат давления воды уже входит.

Электрическая часть

На датчике имеются 3 пары клемм для подсоединения проводов:

  • от электросети;
  • от насоса;
  • заземления.

Кабель нужен с медными жилами сечением от 3х1,5 мм². Если в комплекте нет штепсельной вилки для подключения к сети, то нужно установить ее самостоятельно. Наличие на вилке заземляющего контакта обязательно. Кабель управления насосом оснащают влагозащищенной розеткой с заземлением. В нее вставляют сетевой шнур от помпы.

Реле давления

Схема подключения реле давления для насоса.

Все работы нужно производить при отключенном электропитании. Установку розетки, предохранителей, заземления может выполнять только электрик. Обязательно подключение автомата-выключателя и УЗО (30 мА) или дифференциального автомата.

Подключение к трубопроводу

Большинство моделей реле давления подключают только к системам с гидроаккумулятором (расширительным баком), работать без него могут только некоторые приборы.

Порядок установки прессостата:

  1. Слить воду из трубопровода в выбранном для реле месте.
  2. Открутить винт, фиксирующий корпус датчика. Снять крышку.
  3. Соединить патрубок на прессостате с фитингом на водопроводной трубе. Защитить стык от протечек сантехнической фторопластовой лентой или льном с герметиком.

После подключения к водопроводу подсоединить провода от сети, заземления и помпы к клеммам на реле. Затем выполнить настройку (если нужно), надеть крышку и зафиксировать винтом. Иногда прессостат может не срабатывать из-за неправильно выбранного места установки обратного клапана.

Регулировка реле давления воды

На новом датчике уже установлены оптимальные значения пределов давления:

  • нижнее – от 1,3 бар;
  • верхнее – до 2,8 бар.

Их можно изменять. Нижний порог допустимо устанавливать у бытовых моделей – от 1 бар, верхний поднять до 5,5 бар (у промышленных от 0,2 до 8 бар). Менять настройки без необходимости не следует, так как при неправильно выполненной регулировке насос либо перестанет отключаться, либо не будет включаться.

Как определить пороги срабатывания реле

Верхний и нижний пределы давления, при которых происходит включение и отключение насоса, зависят от характеристик помпы и расширительного бака:

  1. Минимальное значение должно быть на 0,1-0,2 бар больше, чем давление в гидроаккумуляторе. Например, в баке 1 бар, значит, на реле нужно ставить нижний порог 1,2 бар. При регулировке нужно учесть, что заявленные в паспорте гидроаккумулятора параметры могут отличаться от фактических. Рекомендуется предварительно измерить давление в расширительном баке манометром.
  2. Максимальное значение ставят не более 90% от предельно допустимого давления, нагнетаемого насосом. Чем больше разница, тем лучше.

Если после регулировки в работе реле и помпы остаются проблемы, то подходящие значения верхнего и нижнего порогов подбирают экспериментально.

Настройка реле давления воды для насоса или насосной станции

Порядок изменения настроек простой модели прессостата:

  1. Открутить винт на корпусе, снять крышку.
  2. Для регулировки значения нижнего порога вращением гайки изменяют силу натяжения пружины (см. устройство прибора в инструкции). Для увеличения гайку поворачивают по часовой стрелке, для уменьшения – против.
  3. Регулировки верхнего порога у реле нет. На приборе установлен диапазон между максимальным и минимальными значениями давления, например 1,5 бар. То есть если нижний порог стоит 1,2 бар, то верхний автоматически выставляется 2,7. Изменить диапазон можно, для этого вращают вторую гайку: для увеличения разницы по часовой стрелке, для уменьшения – против.
  4. После завершения регулировки надеть и зафиксировать винтом крышку.

На более сложных моделях есть специальные кнопки для настройки прибора.

настройка, принцип работы, как отрегулировать, настроить в системе водоснабжения, схема подключения реле минимального давления, как подключить датчик

Содержание:

В насосной станции любого типа и размера есть один маленький, но незаменимый узел, речь идет о реле давления. Помимо установки с использованием схемы подключения реле давления воды, следует выполнить дополнительные настройки. Дело в том, что этот элемент осуществляет контроль состояния гидробака, а также включает и отключает необходимое оборудование.

настройка реле давления воды

Чтобы оборудование служило бесперебойно и долго необходимо грамотно выполнить регулировку и установку реле давления для насоса.

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

  • Мембрана,
  • Поршень,
  • Металлическая платформа.
  • Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

принцип работы реле давления

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь. Не помешает знать, какой лучше регулятор давления воды, чтобы сделать правильный выбор.

как отрегулировать реле давления

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Большой и маленькой пружине в механизме отводится своя функция. Большая пружина задает показатель давления, при котором требуется включение насоса, а маленькая пружина определяет разницу между допустимым и необходимым значением давления. Этот показатель очень важен при регулировке реле давления воды для насоса.

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

настройка регулятора давления воды

При решении вопроса, как подключить реле давления воды, следует  помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Термины, использующиеся при регулировке реле давления

В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.

как настроить реле давления воды

В частности, речь идет о следующих терминах:

  • Давление включения. Этот термин обозначается индексом Рвкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
  • Давление выключения. Для обозначения используется индекс Рвыкл и называется нижним давлением. На реле от производителя указано значение около 3 бар.
  • Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
  • Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды (прочитайте: «Как выбрать и установить гидроаккумулятор для систем водоснабжения, принцип работы»).

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

регулировка давления воды в системе водоснабжения

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах. Когда выполняется установка гидроаккумулятора для систем водоснабжения своими руками, все это нужно обязательно учитывать.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Прежде чем подключить реле минимального давления воды к насосу выполняют измерение текущего давления в гидробаке. Значение этого показателя производитель выставляет 1,5 бар, однако в процессе использования определенное количество воздуха выходит из емкости, что приводит к снижению давления.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.

подключение реле давления воды

Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости. Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя. В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Очень важно помнить, что электронные манометры работают от сети электропитания, поэтому следует контролировать ситуацию в этом случае.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.

схема подключения реле давления воды

При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой. Результатом таких действий становится быстрый износ деталей агрегата. Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Еще одним недостатком постоянного высокого давления можно назвать увеличение числа поломок. При слишком высоком или очень низком давлении в первую очередь страдает резиновая прокладка. Только правильная регулировка давления в системе водоснабжения частного дома позволит увеличить срок службы агрегатов и системы в целом.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

  • Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
  • С помощью малой пружины — установить разницу между давлением включения и выключения.

реле минимального давления воды

Прежде чем приступить к настройке реле давления, необходимо понять, как работает реле давления, внимательно изучить прилагаемую техническую документацию непосредственно прибора и насосной станции, включая гидробак и другие элементы.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления  отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Вопрос, как отрегулировать датчик давления воды в системе водоснабжения, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

  • Устанавливают значения рабочего давления в гидробаке.
  • Включают насос.
  • Осуществляют подачу воды в емкость до достижения значений нижнего давления.
  • Отключают насос.
  • Вращают малую гайку до тех пор, пока насос не начнет работать.
  • Ждут наполнения емкости водой и отключают насос.
  • Открывают воду.
  • Начинают вращать большую пружину для установки давления включения.
  • Включают насос.
  • Заполняют емкость водой.
  • Корректируют положение малой пружины регулировки.

реле давления воды в системе водоснабжения

Чтобы правильно определить направление вращения пружины при настройке регулятора давления воды, нужно обратить внимание на расположенные рядом с ней знаки «плюс» и «минус». Для увеличения давления включения выполняют вращение пружины по часовой стрелке, для уменьшения – против часовой стрелки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:

  • Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
  • Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
  • При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
  • Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
  • Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Полезные советы и рекомендации

Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом. В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции. Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

как отрегулировать датчик давления воды

Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются. Читайте также: «Как выбрать и установить насос для повышения давления воды – важные нюансы».

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования. При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами. Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально. Читайте также: «Как установить насос для повышения давления воды в квартире – выбор, правила монтажа».

регулировка водяного насоса

Очень часто причиной серьезных поломок регулятора давления воды для насоса становится грязная вода, которая течет по трубам водопроводной системы. В большинстве случаев такая ситуация возникает со старыми металлическими системами водоснабжения.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства. Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Проверяя работу насосной станции, важно обратить внимание на датчик реле давления воды: если давление выключения постоянно растет, то не исключено засорение устройства. Такая ситуация требует незамедлительной замены (прочитайте также: «Правильная регулировка реле давления насосной станции – нормы, советы и примеры»).

реле регулятор давления воды

Для этой цели выполняют следующие действия:

  • Откручивают крепежные болты на корпусе реле.
  • Снимают мембранный узел.
  • Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Настройку реле давления нельзя назвать простым мероприятием, здесь требуется внимательность и осторожность. Изучив устройство реле давления, принцип его работы и особенности регулировки, можно самостоятельно справиться с поставленной задачей.


Самостоятельная регулировка реле давления воды для насоса

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

Регулировка реле давления воды для насоса Регулировка реле давления воды для насоса

Основной прибор с дополнительными элементами

Содержание статьи

Принцип работы и составные части приспособления

По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

Можно ознакомиться со строением реле наглядноМожно ознакомиться со строением реле наглядно

Можно ознакомиться со строением реле наглядно

Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

Состав системы контроля давления в системеСостав системы контроля давления в системе Состав системы контроля давления в системе

Порядок работы приспособления примерно следующий.

  • На начальном этапе тратится вода из расширительного бака, что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
  • Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.
Манометр необходим для снятия показаний давленияМанометр необходим для снятия показаний давления

Манометр необходим для снятия показаний давления

Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

Представлено реле Калибр РД-5Представлено реле Калибр РД-5

Представлено реле Калибр РД-5



Демонстрируется модель Джилекс РДМ-5Демонстрируется модель Джилекс РДМ-5

Демонстрируется модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

Внешний вид электронного изделия с защитой от холостого ходаВнешний вид электронного изделия с защитой от холостого хода

Внешний вид электронного изделия с защитой от холостого хода

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

Пример установки устройства совместно с насосной станциейПример установки устройства совместно с насосной станцией

Пример установки устройства совместно с насосной станцией

Статья по теме:

Пример установки устройства совместно с насосной станциейПример установки устройства совместно с насосной станциейРегулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

Основная схема для подсоединения проводовОсновная схема для подсоединения проводов

Основная схема для подсоединения проводов

В схеме должно присутствовать заземление, так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

  • клеммы для подсоединения фазы и нулевого провода;
  • контакты для заземления;
  • клеммы для проводов, ведущих от насоса.
Схема подключения к электросчетчику и УЗОСхема подключения к электросчетчику и УЗО

Схема подключения к электросчетчику и УЗО

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Большая и малая пружины внутри корпуса необходимы для регулировки прибораБольшая и малая пружины внутри корпуса необходимы для регулировки прибора

Большая и малая пружины внутри корпуса необходимы для регулировки прибора

Последовательность действий при настройке примерно такая:

  • Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
  • При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
  • Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
  • После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
  • Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.
Доступ к пружинам можно получить после снятия корпусаДоступ к пружинам можно получить после снятия корпуса

Доступ к пружинам можно получить после снятия корпуса

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого ходаСхема работы проточного реле сухого хода

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

  • давлению на выпускном патрубке;
  • уровню воды;
  • потоку жидкости через прибор.
Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодцаНаглядная схема снабжения жилого дома водой из колодца

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подведение итогов

После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

Как подключить к насосу реле давления (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Наглядная схема снабжения жилого дома водой из колодцаНаглядная схема снабжения жилого дома водой из колодца Загрузка…

Добавить комментарий

Ваш адрес email не будет опубликован.
