Монтаж проводки для точечных светильников: пошаговая инструкция

Оформление потолка точечными светильниками поможет сделать квартиру уютной и комфортной. Они практичны, но требуют особого подхода к монтажу проводки, который зависит от материала потолка.

Что собой представляет точечный светильник?

Он представляет собой встраиваемую модель, которая устанавливается на потолочную конструкцию. Главное условие – наличие пустоты. Например, они часто устанавливаются под натяжной потолок и другие подобные подвесные конструкции. Такие приспособления могут обеспечить равномерный поток света, но при условии правильного их количества. Нужно подбирать тип ламп, их мощность в соответствии с категорией помещения и освещаемой площадью.

В зависимости от типа используемой лампы монтируется электропроводка, подбирается рабочее напряжение, сечение кабелей и определяется необходимость использования трансформатора.

Схемы подключения

Перед тем как сделать разводку электропроводки для точечных встроенных светильников, нужно произвести монтаж распределительной коробки. Причем сделать это требуется так, чтобы к ней всегда был открыт доступ. Только после этого можно протягивать кабельные линии к местам установки осветительных приборов.

Есть несколько схем разводки электрических кабелей, по которым можно проводить монтаж проводки для точечных светильников. Выбор схемы напрямую зависит от типа используемых ламп. Например, при выборе ламп мощностью 12 В в схему нужно включить трансформатор. Если же были выбраны споты, которые работают от бытовой сети в 220 В, наличие преобразователя не требуется. Их можно подключить напрямую к сети.

Последовательное

Схема последовательного подключения проста, поскольку не требуется большого количества проводов. Но есть у нее и некоторые недостатки. Например, при использовании последовательного подсоединения в систему можно включить не более пяти – шести ламп. К тому же они будут светиться не в полную силу. И при выходе из строя одной лампы цепь разорвется, освещение в комнате будет отсутствовать.

Этот тип подключения заключается в том, что фаза последовательно обходит каждую лампу, а к выходу последней подается нуль.

Следите за тем, чтобы на выключатель шла фаза, которая в дальнейшем направляется на лампы, а нуль поддавался только на последний в цепочке светильник.

Если для электропроводки используется трехжильный кабель, то провод, отвечающий за заземление, должен подаваться на каждую лампу к нужной клемме. В остальном проводка должна быть разведена так же.

Параллельное

Для обеспечения полноценной работы используется параллельное подключение. В этом случае все лампы будут светить с нормальной интенсивностью. В случае выхода из строя одного устройства освещение в комнате не пропадет. Но нужно заготовить большее количество проводников. Лучше использовать кабель ВВГ нг 2*1,5 или 3*1,5, он является негорючим трехжильным.

Есть два способа параллельного подключения точечных устройств:

• к каждому источнику света подаются два кабеля;
• шлейфное соединение, при котором оба провода попеременно заходят на светильник и с выхода подаются дальше.

Во втором случае из распределительной коробки выходит кабель, который подается на первый светильник. К его выходу нужно подключить кусок провода и протянуть его к следующему светильнику. То есть несколько отрезков кабеля соединяют лампы между собой одну за другой. При этом есть возможность разделить их на две и более группы в зависимости от количества клавиш на выключателе, схема будет такой же. Но данное подключение потребует увеличения количества проводов.

Лучевое

При лучевом подключении используется отдельный кусок провода для каждого светильника. Такой способ подключения требует наибольших затрат кабеля, но это компенсируется повышенной надежностью эксплуатации, то есть выход из строя одной точки освещения не влияет на работу других устройств.

Физически такая схема выглядит следующим образом. От распределительной коробки проводится кабель, который крепится в удобном месте, например, по центру комнаты. От этого кабеля идут ответвления к каждому прибору, причем и провод фазы, и провод нуля.

Сложность такого подключения заключается в том, что нужно обеспечить надежное соединение кабелей от осветительного прибора с проводом до распределительной коробки. Поэтому нужно подготовить обычные клеммные колодки с винтовым соединением.

Особенности монтажа

Для того чтобы правильно подключить систему осветительных устройств, нужно подобрать оптимальную схему, мощность ламп и трансформатора. При этом разводка электропроводки под точечные светильники должна происходить в последовательности, которая напрямую зависит от типа потолка.

В натяжные потолки

Устанавливаться точечные светильники могут в подвесных или натяжных конструкциях. Во втором случае все провода нужно уложить до монтажа натяжного полотна. Можно прикрепить их к потолку, но не подключать к питанию, а сделать это после установки светодиодов. Дальше размещают и закрепляют на подвесах светильники, после этого подводят к ним провода и проверяют.

После проверки питание отключают, лампы вынимают и снимают все части, которые могут повредиться от высокой температуры. После монтажа натяжного полотна в материале делают отверстия под споты и производят окончательную установку ламп. Обычные лампы накаливания для таких конструкций использовать не рекомендуется. Лучше взять светодиоды, которые соответствуют мощности более 50 Вт.

В потолки из гипсокартона

При обустройстве в комнате потолка из гипсокартона последовательность монтажа светильников такая же, как и для натяжного потолка. То есть сначала нужно развести проводку, при этом концы кабелей должны свободно свисать. Длина проводов должна быть больше на 15–20 см. Это связано с тем, что крепление проводки производится на основной потолок.

Предварительно можно нарисовать схему, на которой указать места расположения осветительных приборов и точное расстояние от стен и друг от друга. После этого можно приступать к монтажу гипсокартонной конструкции. А монтаж источников света можно выполнять только после того, как поверхность потолка будет зашпаклевана.

Таким же образом поступают, если потолок реечный подвесной.

Выбор сечения проводов

Сечение провода для встроенных светильников зависит от силы тока, который по ним проходит. Она может возрастать при уменьшении напряжения. Рассчитать сечение провода можно двумя способами:

• суммировать мощность всех светильников, которые будут подключены к трансформатору, а затем разделить полученное значение на выходное напряжение распределителя;
• произвести расчет сечения провода на один осветительный прибор. При этом каждой точке будет выделена отдельная линия. В данном случае мощность светильника должна соответствовать выходному напряжению трансформатора.

Если же к этой сети будете подключать и люстру, осуществлять расчет нужно с учетом ее данных.

Трансформаторы

Трансформатором на 12 В пользуются тогда, когда для освещения используются споты аналогичного напряжения. Схема подключения может быть как последовательной, так и параллельной. Различие заключается лишь в том, что кабель от выключателя сначала заводится на трансформатор, а уже с выхода преобразователя идет на лампы.

Мощность трансформатора должна соответствовать количеству используемых ламп. Можно установить два преобразователя. В таком случае от распределительной коробки нужно провести две ветки.

Чтобы обеспечить полноценную бесперебойную работу точечных встроенных светильников в комнате, трансформатор нужно выбирать мощностью на 20% больше суммарной мощности всех подключенных ламп. Например, в комнате будет установлено 8 светильников по 40 Вт. Их суммарная мощность составляет 320 Вт. Значит, трансформатор нужно брать мощностью около 400 Вт.

Делаем проводку

После того как ответвительная коробка будет установлена, в полости конструкции потолка можно протянуть кабель. Его обязательно нужно защитить гофротрубой. Кабели вытягиваются через проделанные отверстия, при этом каждый провод проходит отдельно к предполагаемому месту установки такого светильника. После этого кабели нужно присоединить к светильнику, а само изделие вставить в отверстие с фиксаторами.

Если такие светильники монтируются в подвесной потолок, то скрыть проводку можно в поперечных профилях, к которым в дальнейшем будет крепиться сам гипсокартон. Лучше не укладывать кабели в продольные профили, поскольку есть риск повредить проводку при монтаже гипсокартона.

Отверстия под светильники

Выбор способа обустройства отверстия для светильников данного типа зависит от вида потолочного покрытия.

В реечном потолке это можно сделать двумя способами. Вырезать отверстие в ламелях реечного потолка нужно еще до его установки. Для этого требуется поставить точку на детали в том месте, где будет располагаться центр светильника, а затем начертить окружность, диаметр которой равен диаметру прибора. В зависимости от инструмента алгоритм действий следующий:

• под ламель положить отрезок бруса, коронку по дереву зажать в дрель или шуруповерт, высверлить отверстие по разметке;
• в центре начерченной окружности высверлить небольшое отверстие, в которое вставить ножницы по металлу и разрезать алюминиевую деталь до края круга с шагом в 5 мм. Должны получиться лепестки. Их нужно загнуть на тыльную сторону и отрезать, оставив 4,5 мм у основания.

Отверстия в гипсокартоне делаются таким же образом. То есть отмечаются места, где будут располагаться светильники, чертится окружность, которая и является шаблоном для использования коронки на дрель. Вырезать отверстие в гипсокартоне можно любым острым инструментом.

Для установки подобной лампы в натяжном потолке не нужно просверливать круглые отверстия. Достаточно просто сделать надрез и установить фиксирующий крепеж.

Подключение

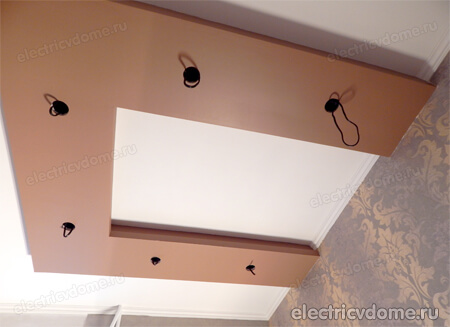

После того как выполнены разводка кабеля, монтаж потолочного покрытия, можно установить точечные светильники на потолок и подключить их к сети. Для этого нужно подвести провода по составленной схеме к соответствующим клеммам спота и надежно зафиксировать их.

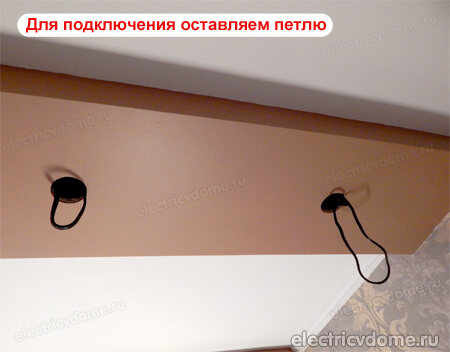

Предварительно петли на проложенном проводе нужно разрезать по изгибу и оголить. Для каждой лампы понадобятся два небольших кабеля длиной около 10 см. Нужно оголить около 10–15 мм с каждой стороны и одним концом зажать в соответствующей клемме светильника, а вторым соединить с питающим кабелем. При этом необходимо следовать маркировке спота. Теперь можно пускать напряжение в сеть, чтобы проверить правильность подключения.

Закрепление

Для крепления спотов предусмотрены две скобы по бокам. Нужно перед установкой их отогнуть вверх до упора, изделие вставить в отверстие в потолочном покрытии. Делать это нужно таким образом, чтобы провода, идущие к светильнику, не попали под зацепы. Теперь эти крепления монтируют к точке на основном потолке. После этого можно подключить питающий кабель к выключателю и распределительной коробке.

Проводка для поворотных светильников

Поворотные конструкции способны изменять угол направления освещенности. Они имеют некоторые преимущества, поскольку могут подсветить труднодоступное место.

Последовательность действий для подключения их точно такая же, как было описано ранее.

Монтаж проводки для точечных светильников

Статистика показывает, что владельцы собственного жилища стараются создать комфортный индивидуальный дизайн помещений, который бы удовлетворял потребностям и желаниям. Многие виды работ они делают самостоятельно, однако монтаж проводки для точечных светодиодных светильников является большой проблемой.

Конечно, лучше выполнять работы еще на стадии капитального или косметического ремонта, однако не всегда это становится возможным. Не стоит отчаиваться, существует большое количество доступных решений, которые непременно придутся по вкусу. Отныне нет никакой необходимости рушить квартиру, чтобы произвести монтаж точечных светильников.

В этой статье:

Определяемся с местом монтажа

Абсолютно любой вид строительных работ должен начинаться с тщательного планирования на бумаге или другим доступным способом. Многие заказчики предпочитают экономить на статье расходов, поэтому уже после выполнения части работ видны дефекты и недоработки.

Если речь идет об установке точечных светильников, то существует перечень привычных мест, где они чаще устанавливаются:

• Над спальным местом;
• Над рабочей зоной;
• В зоне отдыха и месте для чтения;
• На кухне или комнате над столами.

Высота, на которую выполняют монтаж проводки для бытовых точечных светильников, составляет порядка двух-двух с половиной метров. Этот показатель оптимален, так как корпус лампы не будет мешаться при ежедневном использовании, а световой поток будет равномерно направляться в нужное место.

Установка люстры отличается от монтажа точечных светильников – делают абсолютно другие вещи, которые со стороны кажутся похожими. Для точечного светильника проводка может быть выведена непосредственно от распределительного щитка в доме или квартире. Можно также запитать данный вид освещения от розетки.

Общие принципы установки точечного светильника

Согласно существующим нормам и стандартам проводка для подобных ламп скрывается непосредственно в толще стены. Такой подход позволяет избавиться от висящих проводов, которые визуально «захламляют» внутреннее пространство помещения. Тем не менее, следует не только точно рассчитать место прохождения провода, но и любым удобным способом задокументировать его.

Часто возникают проблематичные ситуации, когда в ходе дополнительных работ повреждается кабель питания. Для проведения ремонта потребуется разрушить часть стены, чтобы заменить поврежденный провод. По этой причине следует тщательно выверять каждый шаг, чтобы не допустить ошибку.

Для того, чтобы сделать борозду для прокладывания провода питания, потребуется перфоратор или дрель с ударной битой. Толщина желоба должна составлять порядка нескольких сантиметров, так как некоторые модели точечных светильников комплектуются толстым кабелем.

Встречаются ситуации, когда длины провода недостаточно для питания источника освещения. Не рекомендуется делать «самоделки» и соединять несколько проводов в один. В профильных магазинах продаются кабели различной длины, поэтому следует воспользоваться готовым вариантом. Если все же было принято решение об использовании такого варианта, то убедитесь в работоспособности соединения, а также в том, что соединение было изолировано.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Помните, что для исправления ошибки в будущем вновь потребуется штробить стену, чтобы добраться до дефектной зоны кабеля питания. Стоимость подобных работ может в десятки раз превышать цену кабеля требуемой длины. Взвешивайте все «за и против», чтобы не пожалеть о своем решении в будущем.

Как найти «питание» для светильника?

Актуальным вопросом для людей, которые желают самостоятельно установить точечный светильник, — это источник электроснабжения для лампы. Наиболее актуальными вариантами (по популярности) являются:

• Розетка электроснабжения;
• Выключатель общего освещения;
• Собственно распределительный щиток.

Последний вариант используется крайне редко, так как он крайне дорогой и не оптимальный. К подобному решению прибегают в случаях, когда подразумевается повышенное электропотребление. Современные светодиодные точечные светильники – это устройства, которые экономны.

Если планируется проведение проводки от выключателя, то убедитесь, что подключение было произведено перед механизмом «отсекателя». Если Вы сделаете наоборот, то светильник будет включаться и выключаться совместно с лампой или люстрой. Конечно, в некоторых случаях подобное решение оправдано, однако подобные задачи встречаются редко.

Для управления точечным освещением потребуется установка дополнительного выключателя или использование штатных устройств. Установка выключателя – это дорогое решение, так как потребуется создать «гнездо» для выключателя. Такой вид работ шумен и грязен, а также требует специфических знаний и умений.

Если позволяет бюджет, то выбирайте т.н. «умные» точечные светильники, которые могут управляться с помощью пульта дистанционного управления или вовсе со смартфона или любого другого персонального устройства. Подобные решения становятся все более популярными, однако о низ пока что мало, кому известно.

Скрываем дефекты монтажа

Одним из наиболее пугающих этапов в монтаже проводки для точечного светильника, которая была уложена в толщу бетонной стены, является сокрытие дефектов. Многим кажется, что единственным доступным вариантом остается разведение бетонной смеси и ее использование по прямому назначению.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Этот вариант действенный, однако применение бетона имеет целый ряд недостатков. В первую очередь требуется немало времени, чтобы смесь полностью высохла. Более того, она крайне чувствительна к сквознякам, перепадам температур и прочим факторам окружающей среды, которые приводят к появлению трещин и других визуальным дефектам.

Альтернативой бетону для местного ремонта дефектов стал алебастр. Он похож на гипсовую смесь, а выпускается в виде мелкодисперсного порошка. Все, что необходимо сделать, — это добавить некоторое количество воды, размешать до получения однородной смеси, нанести на поверхность и дождаться ее высыхания. Требуется не более одного часа, чтобы влага полностью испарилась.

Конечно, цвет сухого алебастра отличается от бетона, однако всегда стены дополнительно штукатурятся, красятся или оклеиваются обоями, поэтому подобная особенность может быть успешна скрыта от посторонних глаз. В конечном итоге, не зная места работ, такой участок не сможет быть обнаружен!

Схема действий при законченном ремонте

Часто понимание того, что требуется монтаж проводки для точечного светильника, возникает уже после завершения всех ремонтных работ. Многим кажется, что никакой возможности исправить банальную несправедливость нет, однако это не так.

Если комната оклеена обоями, то нет никаких препятствий для завершения работ. В первую очередь необходимо найти источник электроснабжения. Чаще используется прикроватная розетка.

Необходимо иметь свободный доступ к рабочей поверхности, поэтому отодвигайте кровать, диван или стал, откручивайте плинтуса. После демонтажа плинтуса аккуратно от места стыка обои начинают отклеивать от поверхности стены. Для того, чтобы облегчить процесс, можно воспользоваться острым лезвием, чтобы отделить полотно от стены. После отделения до необходимого места начинают штробить стену и укладывать кабель.

Затем производят собственно монтаж светильника, «шахта» в стене закладывается алебастром. Для повторного приклеивания обоев можно использовать специализированный клей или обычный ПВА. Если все работы были выполнены аккуратно, то никаких следов не останется.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Розеток около места монтажа может и не быть. В таком случае можно воспользоваться выключателем. Проводится аналогичная процедура с отклеиванием обоев и проведением провода. Для того, чтобы не проводить демонтаж по всему периметру комнаты, электрический кабель прячется в короб плинтуса, а в нужном месте попросту выводится в стену.

Сегодня нет никаких трудностей в том, чтобы провести монтаж проводки для точечных светильников. Конечно, вероятность некоторой ошибки остается, однако, если будете аккуратны, то сможете создать индивидуальное освещение для себя уже завтра!

Установка точечных светильников своими руками

Установка точечных светильников своими руками, вопреки расхожим мнениям, не является сложным электромонтажным процессом, занимает немного времени и не требует какой либо особой специальной подготовки. В данной статье подробно изложено пошаговое фото руководство по монтажу, прочитав которое, установка точечных светильников своими руками не вызовет у вас никаких вопросов и сложностей.

Стоит отметить, что основным преимуществом точечных светильников, относительно других осветительных устройств, (люстры, настенные и потолочные светильники), является равномерное освещение всей площади помещения и практически полное отсутствие тени от предметов, что очень благотворно влияет на наше зрение.

Существует много различных вариантов монтажа точечных светильников, в каждом из которых используются свои определенные марки проводов, методы их крепления к потолку,  соединения со светильниками и между собой. Так же светильники могут иметь различные лампы, например, на 12 вольт, где подключение выполняется через понижающий трансформатор тока, на 220 вольт, а так же очень большую популярность сейчас приобретают светодиодные лампы. В нашем примере мы рассмотрим вариант монтажа точечных светильников с лампами накаливания на 220 вольт, который является самым простым, безопасным, надежным и практичным.

Что обязательно  нужно учесть пред началом монтажа?

Как правило, львиная часть подвесных потолков монтируется из материалов подверженных горению, это  могут быть пластиковые панели, МДФ панели, все виды натяжных потолков, фанера или ДСП. В нашем примере, потолок выполнен из пластиковых панелей.

Данный вид потолка относиться к особо горючим, поэтому следует особое внимание уделить противопожарной безопасности. Для данного случая это:

• негорючие, жаростойкие провода
• надежный метод соединения проводов между собой
• правильный выбор мощности ламп, которые будут устанавливаться в светильники

Требование к использованию негорючих проводов, относится ко всем видам подвесных потолков, особенно оно актуально при использовании в точечных светильниках ламп накаливания и галогенных ламп. Так как при их использовании идет сильный нагрев излучаемый лампой по обе стороны потолка. Провода постоянно подверженные сильному тепловому воздействию, должны выдерживать длительные температурные нагрузки, в противном случае возможно разрушение изоляции, короткое замыкание и пожар. Чем больше мощность лампы уставленной в точечный светильник, тем сильнее  нагрев, которому подвергаются провода.

Выбираем провод

Существует огромное множество негорючих или малоподверженных горению марок проводов, но нам нужно найти  соответсвующий конкретно нашим критериям:

• не гореть
• выдерживать длительное воздействие высоких температур

Данными характеристиками в полной мере обладает провод марки РКГМ.

Провод РКГМ — мягкий многожильный, медный провод, термостойкий, жаростойкий, негорючий.

Имеет два изоляционных слоя:

• наружный, состоит из стекловолоконной лакированной обмотки
• внутренний, изготовлен из кремнийорганической резины особой прочности

Температурные характеристики от -60 до +180 градусов Цельсия. В обширную область применения данного провода входят  бани и сауны, где нагрев воздуха и перепад температур достигают критических значений.

Соединение проводов

Для соединения проводов между собой, используем обжимной ручной пресс и медные или медно лужёные гильзы.

Для мягкого медного  провода, данный метод соединения является практически идеальным, конкуренцию которому может составить только пайка оловом.

Если под рукой нет пресса, альтернативой ему могут служить электромонтажные плоскогубцы или кусачки, принцип работы которых ничем не отличается от принципа работы электромонтажного обжимного пресса.

На каком расстоянии следует располагать точечные светильники на потолке

Так как точечные светильники конструктивно устанавливаются во внутрь потолка,  они имеют ограниченный угол освещения, непосредственно возле светильника он составляет 30 градусов, а далее начинает рассеиваться.

Для оптимального освещения, светильники нужно расположить таким образом, чтобы световые потоки, излучаемые ими, обязательно пересекались. Таким образом, достигается равномерное распределение светового потока.

Например; при высоте потолка 2,5 метра светильники желательно разносить друг от друга не более 1 метра и не более 60 сантиметров от края стены .

Для наглядности и визуального представления того, как светильники будут располагаться на потолке, нужно сделать предварительную разметку. Выполним ее с помощью изоляционной ленты.

Отрезаем от изоленты две небольшие полоски и наклеиваем друг на друга, так чтоб получился крест, который в нашем случае будет имитировать точечный светильник на потолке. Изготавливаем кресты по количеству светильников и наклеиваем их на потолок.

Теперь мы имеем возможность взглянуть на всю картину целиком и посмотреть, как  точечные светильники будут выглядеть и при необходимости подкорректировать  места их расположения. После того, как крестики имитирующее точечные светильники равномерно распределены по потолку, необходимо выполнить точную разметку с применением рулетки.

Делаем точную разметку светильников на потолке

Сначала отмеряем расстояние от стены до крайнего светильника. Далее  равномерно делим расстояние между остальными светильниками. При высоте потолка 2,5 м крайние точечные светильники, возле стен рекомендуется устанавливать на расстоянии не более 60 см, стена не должна остаться темной и не освещенной, между остальными не более 1 метра, для равномерного освещения световые потоки светильников должны пересекаться.

Если потолок состоит из состыкованных панелей, как в нашем случае и место расположения светильника попадает на стык, сместите его немного в сторону. Если этого не сделать, то изготовлении отверстия под светильник с очень большой вероятностью могут повредиться две панели.

Изготавливаем отверстия под точечные светильники

Приступаем к изготовлению отверстия под светильники.

Для его нам понадобится:

• электрическая дрель или шуруповерт
• коронка по дереву необходимого диаметра, у большинства светильников он равен 68 мм

В нашем примере используется именно такая коронка, 68 диаметра.

Здесь, все просто и понятно, вставляем коронку в дрель или шуруповерт и в заранее размеченных местах изготавливаем отверстия, высверливая кружки в потолке.

А вот если коронки нет, тогда процесс изготовления отверстий будет более трудоемкий.

Нам потребуется:

• электрическая дрель или шуруповерт
• тоненькое сверло по металлу или по дереву
• канцелярский нож

Для этого рисуем круг необходимого для установки светильника диаметра. Отмечу, что диаметр наружной части светильника, которая будет находиться на лицевой части потолка, не должен совпадать с отверстием. Отверстие должно быть немного меньше, иначе светильник просто провалиться вовнутрь потолка. Наружная юбка точечного светильника заходя в отверстие, упирается в лицевую часть потолка, а пружины, предназначенные для фиксации светильника, упираться во внутреннюю часть потолка. Таким образом светильник будет с двух сторон надежно прижат к потолку.

Круг нарисовали, теперь тоненьким сверлом насверливаем отверстия по линии круга. Чем ближе будут отверстия друг к другу, тем легче будет выполнить отверстие. Для следующего действия нам потребуется канцелярский нож. С помощью ножа соединяем насверленные отверстия между собой, прорезая перемычки оставшиеся между ними. Получается круглое отверстие. Оставшиеся заусенцы удаляем ножом или напильником.

И так отверстия все отверстия готовы, переходим к следующему этапу.

Монтаж проводов

Все точечные светильники, должны быть соединены между собой проводами, по ним будет производиться подача электроэнергии.

Первым делом изготавливаем перемычки между светильниками. С помощью рулетки отмеряем расстояние между отверстиями.

 Прибавляем к полученному 40 сантиметров, по полученным размерам отмеряем провода и отрезаем. Нам потребуется два провода одинаковой длинны, один будет использоваться для подачи к светильнику ноля, другой для фазы.

Так как провод мягкий, с протяжкой  могут возникнуть проблемы. Для этого изготавливаем протяжку из  куска жесткого стальной или медной проволки крючок. С его помощью мы будем протягивать провода между отверстиями, которые мы изготовили под светильники. В нашем примере используется жесткий, медный, трехжильный провод, сечением 2,5 квадрата. Идеально для этих целей подходит провод марки ПВ1, сечением 6 квадрат.

Максимально выравниваем наш провод протяжку, так что бы он был ровный и прямой, как антенна. Теперь, изготавливаем на одном из его концов крючок.

Засовываем протяжку крючком в первое отверстие, так что бы его направление совпадало со вторым соседним и ловим в нем крючок провода протяжки. Если при протяжке возникают проблемы, можно сделать встречный крючок. Он изготавливается аналогично проводу протяжки, только имеет более короткий размер. Он запускается навстречу проводу протяжки и путем вылавливания цепляется за крюк протяжки, далее, в полной мере  просовывается между отверстиями.

Теперь, на заранее подготовленных, отмеренных по размеру проводах, на одной из сторон, делаем небольшую петлю.

Так как провод мягкий, петлю следует зафиксировать изоляционной лентой.

Зацепляем петлю за крюк провода протяжки и очень легко протягиваем его внутри потолка вытягивая протяжку вместе с проводом.

Аналогичные действия производим для всех светильников.

Провода прокладываются шлейфом соединяя все светильники между собой по цепочке. Для наглядности рассмотрим все на нашем примере. На картинке представленной ниже имеются четыре провода. Две фазы и два нуля. На первый светильник должно придти питание, фаза с выключателя и ноль напрямую с распределительной коробки. Для конкретного примера, включение точечных светильников будет производиться одноклавишным выключателем, подробное описание принципа работы схемы и ее наглядное, пошаговое выполнения, при необходимости вы можете изучить в статье схема подключения одноклавишного выключателя света. С питающего провода должен подключиться первый светильник, дальше должна пойти перемычка (ноль и фаза) на следующий второй светильник. Где все выполняется по аналогии с 1 светильником, два провода питания ноль и фаза пришли с первого на второй светильник, два ушли на третий, плюс к этим проводам, в дальнейшем подключится точечный светильник под номером два. В конце статьи можно посмотреть схему подключения точечных светильников.

Для простоты понимания сейчас на картинке ниже показаны только перемычки, два провода пришли (ноль и фаза), пусть это будет питание, его мы пометим желтой изолентой, и две жилы ушли (фаза и ноль) на второй светильник. Какой из проводов будет нулем, а какой фазой актуально только для светильников с резьбовым патроном, в нашем примере приведен именно такой. Для других видов патронов, как правило имеющих заводской патрон с уже заряженный проводами, это не принципиально. Исключения могут составить, только некоторые виды светодиодных светильников, на них должны нанесены быть обозначения контактов.

Данная картинка должна повториться на всех светильниках, то есть во всех отверстиях, кроме последнего, там будет только питание, фаза и ноль, перемычка с предпоследнего светильника.

В нашем примере примере будет всего два светильника.

Внимание! Перед выполнением электромонтажных работ, следует позаботиться о безопасности их проведения. Поэтому, все соединения, жилы и провода, к которым будет производиться подключение, следует отключить от подачи элетроэнергии. После чего, в обязательном порядке, убедиться в отсутствии на них напряжения и только после этого, приступать к работе. Проверить наличие или отсутствие напряжения можно с помощью указателя напряжения, как это сделать детально описано в статье указатели напряжения, разновидности и инструкции по использованию.

Подключение точечных светильников

Теперь, приступаем  к подготовке светильников к монтажу. Отрезаем два одинаковых куска провода длинной 20 см, снимаем с двух концов изоляцию. С одной стороны 7 мм, с другой 5 см.

Зачистка провода РКГМ имеет свои особенности, все дело в стекловолоконной лакированной обмотке, она очень плохо чиститься, лохматится и оставляет волоски стекловолокна, которые потом очень мешаются при соединении проводов между собой.

Что нужно сделать, чтобы избежать этих трудностей.

Отрезаем необходимой длины провод, в нашем случае это 20 см, подготавливаем изоляционную ленту и нож.

Отмеряем с двух сторон нужное расстояние, которое необходимо зачистить и наматываем изоленту вокруг провода. У нас эти размеры составляют 7 мм и 5 см.

Далее, делаем надрез по краю изоляционной ленты вокруг провода, и снимаем изоляцию с провода. Ненужно слишком сильно надрезать изоляцию, так как повредятся тоненькие жилки и наш провод из сечения 1,5 мм, превратиться уже в 1 мм. Наша задача аккуратно обрезать стекловолоконную обмотку, вторая изоляция жилы, состоящая из кремнийорганической резины, снимается хорошо.

После снятия изоляции с жилы провода изоляционную ленту, с той стороны, где мы зачистили 7 мм нужно снять, так как эта часть провода будет подключаться к светильнику. В эксплуатационном режиме, контакты точечного светильника подвержены длительному тепловому воздействию, особенно при использовании в светильниках ламп накаливания и галогеновых ламп. Некоторые виды изоляционной ленты , при воздействии на них тепла издают неприятный специфический запах.

Другая сторона провода будет соединяться с проводами, которые мы протягивали между отверстиями для светильников, здесь, изоляционную ленту можно не снимать.

Подключаем провода к контактам светильника. Как правило, точечные светильники бывают двух вариантов исполнения:

1. Первые, с контактными клеммами, как в нашем примере.
2. Вторые, с уже готовыми заводскими проводами, закрепленными на патроне. В этом случае провода уже имеют заводскую, негорючую и температуростойкую изоляцию.

Раскручиваем клеммные винты на патроне светильника, подготавливая контакты к подключению проводов.

Теперь, уплотняем многожильную жилу провода, состоящую из маленьких тонких волосинок меди, для этого скручиваем их  пальцами рук в плотную косу, а затем подтягиваем плоскогубцами. Это делается для того, чтобы винт контактной клеммы зажал максимальное количество жилок. Вставляем провод  в клеммы и закручиваем винты, после чего убеждаемся, что жила хорошо зафиксирована в контактом зажиме, для этого тянем ее в противоположную от контакта сторону.

В итоге всех проведенных манипуляций получается подготовленный к установке, заряженный проводами точечный светильник.

Наш светильник имеет стандартный патрон с винтовой резьбой, который имеет два контакта, один идет на резьбу, второй соединен с центральным лепестком контактом, находящимся внутри патрона. При правильном подключении ноль должен находиться на резьбе, а фаза на лепестковом контакте внутри патрона. Это нужно для того, что бы при замене лам не попасть под напряжение, случайно коснувшись резьбы.

Соединяем его с проводами питания.

Соединение жил будем выполнять методом опрессовки гильзами. Первым делом соединим нулевые жилы. Для этого берем по одной жиле с каждого направления, которые мы определили как ноль, одну с питающего провода, одну с перемычки, идущей на следующий светильник и одну со светильника. Соединяем их вместе скручивая между собой по часовой стрелке, сначала руками, затем плоскогубцам.

По аналогии с нулевой скруткой соединяем фазную. Должно получиться две скрутки по три провода.

 Выполняя соединения проводов. Будьте внимательны! Не скрутите вместе фазу и ноль, иначе при включении выключателя возникнет короткое замыкание. У нас имеется два приходящих провода, два отходящих и два на светильник, на каждом из направлений, одна жила фаза, другая ноль.

Для удобства дальнейшей опрессовки можно зафиксировать провода перед скруткой изолентой. После чего одеваем на скрутки гильзы. Они могут быть как медными, так и медно-лужеными.

Сечение гильз определяется по суммарному сечению проводов. В нашем примере, для освещения, мы применяем провод РКГМ сечением 1,5 мм квадратных. Считаем: 1,5+1,5+1,5=4,5 мм, берем размер гильзы в сторону увеличения, что бы ее можно было свободно одеть на скрутку, ближайший размер 6 мм квадратных.

Гильзы одеты. Теперь их необходимо обжать, для этого действия используется ручной пресс или плоскогубцы.

Делаем два сжимания, в начале гильзы и в конце, от края нужно отступить 2-3 мм, иначе гильза может порваться.

Откусываем, с помощью кусачек торчащие из гильзы жилки проводов и изолируем готовые соединения изоляционной лентой.

Аналогично соединяем все остальные провода со светильниками.

Светильники подключены, теперь, необходимо выполнить установку точечных светильников в отверстия на потолке. Прижимаем подпружиненные лапки к внутренней части светильника и аккуратно вставляем его в отверстие.

Теперь, вкручиваем лампочки. Для нашего примера используются лампы накаливания мощностью 40 Вт каждая.

При покупке ламп для точечных светильников обязательно обратите внимание на  наличие зеркального отражателя.

Для ламп  накаливания и галогеновых ламп, применяемых на горючих материалах потолка (пластик, натяжные потолки), не следует использовать лампочки мощностью больше 40 Вт. Так как при использовании более мощных ламп возникает риск, под воздействием ее теплового потока, разрушить материал потолка. В качестве альтернативы лампам накаливания и галогеновых ламп можно использовать светодиодные лампы.

Вкручиваем лампочки в светильники и включаем свет.

Установка завершена. Все работает, включается и выключается. В данной статье мы подробно рассмотрели вопрос как подключить точечные светильники своими руками.

Более подробно и наглядно про подключение и установку отдельных элементов электропроводки (розеток, выключателей, в том числе и выключателей с подсветкой, люстры, подвесного  светильника и вытяжного вентилятора ванной комнаты) здесь.

Схема подключения точечных светильников 220 вольт, через одноклавишный выключатель

Подключение двух светильников мы разобрали в статье, для большей наглядности и понятности ниже приведена схема подключения трех точечных светильников на напряжение 220 Вольт (без понижающего трансформатора тока).

Схема подключения светильников в подвесном потолке

Точечный светильник R39 220В Е14 белый встраиваемый

Современные интерьеры характеризуются большим жизненным пространством, которое разделяется на разные жилые зоны. На смену небольшим комнатам приходят квартиры со свободной планировкой, характеризующиеся зонами кухни, гостиной, спальни, рабочего кабинета. Эти пространства разделяются с помощью пола, потолка, перегородок и освещения. Именно своими руками хозяева жилья создают уютную теплую обстановку, подчеркивающую предметы, формы, удовлетворяющую их жизненные потребности. Важной частью создания зон комфорта является подключение правильного освещения, поскольку для каждой зоны, комнаты оно имеет свои особенности. Места для работы, чтения, приготовления пищи, отдыха необходимо освещать в соответствии с их функциональными задачами.

Правильная схема подключения элементов освещения обеспечивает равномерное освещение всех уголков жизненного пространства помещения, выделяя, подчеркивая их назначение с помощью распределенного света. Точечные светильники небольших размеров и мощности успешно выполняют такие задачи. Осветительные приборы монтируются на подвесных потолках. Как подключить точечные светильники четко и подробно покажет электрическая схема, а также алгоритм подключения. Монтаж этих элементов легко осуществить даже своими руками. О том как заменить лампочку в точечном светильнике вы можете узнать в нашей статье.

Важно помнить, что расположение, конфигурацию потолочных осветительных приборов нужно планировать еще на этапе проектирования.

Правила подключения светильников к сети 220В

Схема состоит из распределительных коробок, проводов и гофры.

Важно использовать исключительно медный провод. Если в проводах были скрутки, их лучше пропаять и изолировать.

Для каждого из светильников выделяется отдельный гибкий провод. Подключение, соединение их вместе происходит посредством медных гильз или специального «клеммника», который после этого дополнительно изолируется с помощью изоляционной ленты.

До установки потолков важно проверить выключателем проводку, а также лампочки.

До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º. С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.

Подключение точечных светильников для гипсокартонных потолков

Любой подвесной потолок, без дополнительных декоративных элементов, смотрится откровенно скучно. Именно поэтому профессиональные дизайнеры рекомендуют правильно подбирать освещение, способное полностью изменить как внешний вид потолка, так и общую атмосферу в комнате.

Один из самых востребованных вариантов освещения комнат – встраиваемые точечные светильники, позволяющие решить сразу две основные задачи: обеспечение равномерности светового потока по всей площади помещения и повышение эстетических характеристик стандартного одноуровневого потолка из гипсокартона.

Точечные светильники обладают рядом преимуществ, например, можно организовать дополнительное освещение определенных зон, или установить их группами с раздельным подключением к электрической сети. Стоит заметить, что монтаж такого типа осветительных приборов гораздо проще, чем кажется на первый взгляд, и требует от установщика минимум знаний по электротехнике. Для их успешной установки достаточно изучить несколько основных особенностей монтажа.

Здравствуйте дорогие читатели сайта «Электрик в доме», сегодня рассмотрим очередную статью на тему освещения, а именно монтаж и схема подключения точечных светильников для гипсокартонных потолков к двухклавишному выключателю.

Светодиодные точечные светильники

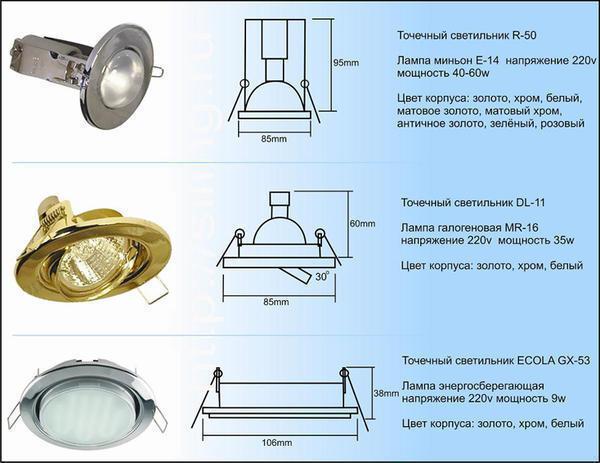

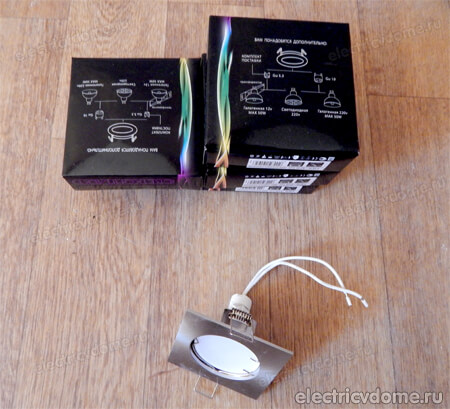

В магазинах, торгующих осветительными приборами, представлен широкий ассортимент встраиваемых точеных светильников, рассчитанных на работу с разными типами ламп. Форма, цвет и размер также могут значительно отличаться, но установка всегда выполняется по одной технологии.

Предлагаю рассмотреть стандартный способ монтажа данного типа осветительных приборов. В качестве примера будут использоваться точечные светильники для гипсокартонных потолков марки СВЕТОКОМПЛЕКТ, оснащенные цоколем G5.3.

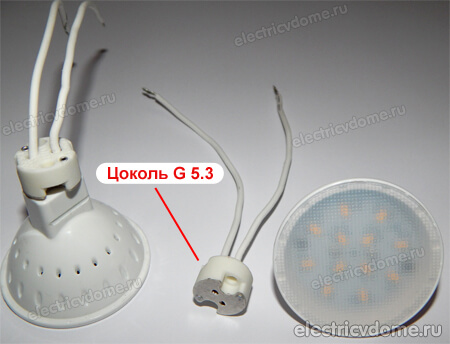

Необходимо уточнить, что используемые лампы с цоколем G 5.3 в могут быть разных типов: люминесцентные, галогенные или светодиодные. В последнее время популярностью пользуются именно светодиодные лампы, обладающие рядом преимуществ:

• — свет от лампы направлен в одном направлении (нет обратного свечения) – важный фактор при установке в подвесные и натяжные потолки ;
• — компактность, установочная высота лампы обычно не превышает 50 мм;
• — высокие показатели светового потока;
• — экономичность, светодиодная лампа мощностью всего в 4 Вт, по показателям светового потока сравнима со стандартной 60-ти ваттной лампой накаливания. Лампы идеально подходят для практической реализации концепции энергосбережения, которая с каждым днем становится все более актуальной;
• — низкое тепловыделение в сравнении с галогенными лампами;
• — отсутствует эффект мерцания, характерный для компактных люминесцентных ламп;
• — современные светодиодные светильники можно использовать не только для подсветки определенных зон в комнате, но и в качестве основного источника освещения;



Справедливости ради можно заметить, что галогенные лампы обладают более широким спектром светового излучения, но эта характеристика не играет особой роли при выборе источника освещения.

Выбор места установки и монтаж отверстий на потолке

Итак, что можно сказать о месте установки точек. Первое это то, что необходимо заблаговременно определиться с тем, где они будут установлены в каком порядке и в каком количестве. То есть в процессе монтажа каркаса (до обшивки гипсокартонном), вы общаетесь с мастером (электриком) и говорите, сколько хотите светильников и как они должны включаться, в общем, обсуждаете все рабочие моменты.

Это позволяет заранее установить несколько независимых контуров освещения и правильно распределить источники. Оптимальный вариант – отметить места установке на рабочем эскизе.

Например, спроектировать все это дело на компьютере. Заодно и посмотрите как будет смотреться расположение источников освещения на желаемой потолочной фигуре. Это в наше время не так и сложно.

При выборе места установки очень важно чтобы отверстие под светильник не попадало на элементы каркаса (металлический профиль). Ну представьте когда каркас уже готов, приходит электрик, прорезает отверстие под точку и попадает коронкой в металлический профиль. Все это дело конечно придется переделывать, а это ни кому не нужно.

Расстояние до ближайшего профиля должно составлять 2-3 сантиметра от края отверстия. Иначе светильник будет невозможно закрепить с помощью стандартной защелки.

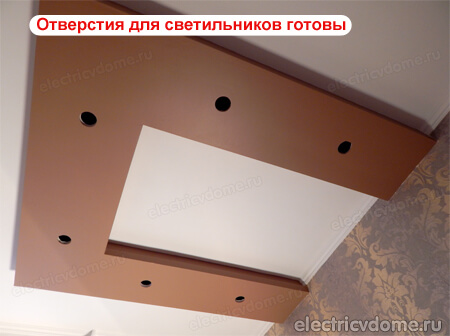

После монтажа листов гипсокартона можно приступать к прорезке отверстий для светильников. Существует несколько способов прорезать отверстия, но лучше всего использовать специальную коронку по гипсокартону. Во-первых, это удобно, а во-вторых, диаметр отверстия будет полностью соответствовать выбранному точечному светильнику. Перед тем как вырезать отверстия стоит внимательно перепроверить размер коронки и убедиться, что она выбрана нужного диаметра.

Не стоит переживать, если в процессе прорезки отверстия образовались небольшие перекосы или неровности, они будут закрыты внешней частью корпуса. Некоторые мастера используют обычный канцелярский нож, но это не всегда удобно, а иногда и травмоопасно.

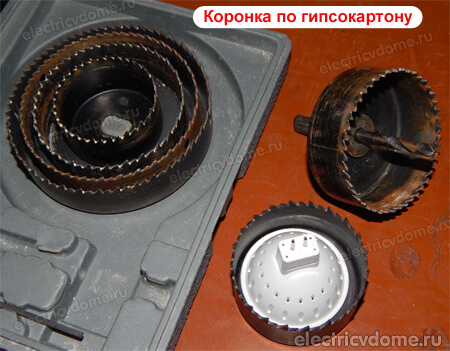

Я видел случаи, когда у моих коллег под рукой коронки не было, выход из ситуации оказался довольно прост. Вытягиваем из светильника лампу, приставляем ее к потолку, обводим по периметру карандашом и затем по намеченной линии высверливаем отверстия в гипсе обычным сверлом. Затем канцелярским ножом срезаем по краям все лишнее.

Важный момент: если места установки точечных светильников не были определены заранее и есть вероятность попасть на металлический профиль, необходимо самому уточнить местоположение элементов конструкции. Вариантов два: спросить у рабочих, которые монтировали потолок, или использовать магнит.

После прорезания отверстий проводится финишная отделка потолка – покраска, поклейка обоев.

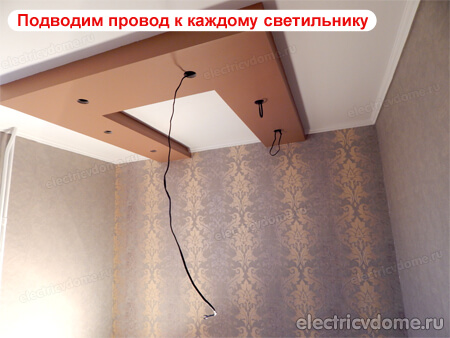

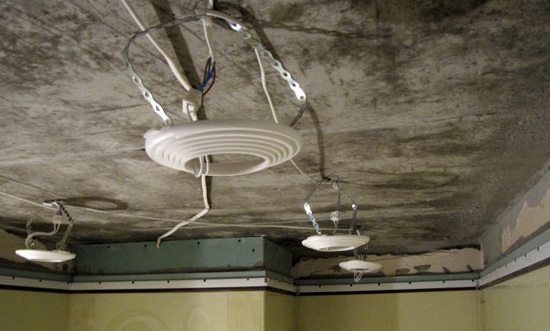

Мне повезло, я видел конструкцию в процессе монтажа, то есть сам каркас до обшивки его гипсокартоном. Вы же в процессе монтажа должны либо сами равномерно раскинуть провод по всей поверхности, либо попросить об этом монтажников.

Прокладка проводов в каркасе

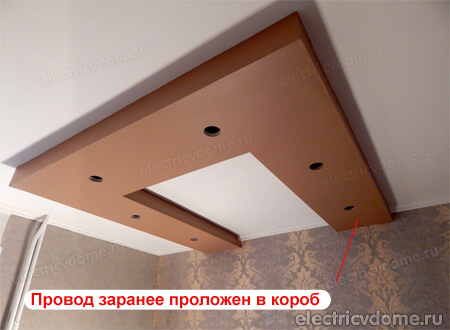

Проводку также желательно проложить в процессе монтажа каркаса, еще раз обращаю внимание на этот момент – лучше всего заранее определиться, где будут устанавливаться точечные светильники для гипсокартонных потолков, и какая схема подключения будет использоваться! Это существенно ускорит процесс подключения и позволит избежать нежелательных трудностей.

Если на подвесном потолке будет устанавливаться много точек на близком расстоянии друг от друга, можно проложить провод только к одной (выбирается ближайший отверстие на потолке к точке ввода проводки). Затем производится монтаж потолка и прорезка отверстий, а провод просто протягивается от точки к точке.



Но все же, лучше заранее проложить кабель ко всем местам установки, закрепив его на каркасе пластиковыми стяжками. Провод крепится без натяжки, рекомендую оставить небольшое провисание.

В моем случае провода тянулись по стене от распределительной коробке и подводились в короб. Прокладывал трехжильный провод, так как на каркасе планировалось разместить шесть точечных светильников, разбить их на две группы и подключить к двухклавишному выключателю. Схема подключения точечных светильников 220 Вольт была собрана таким образом, что одна группа (три светильника) включалась одной клавишей выключателя, вторая группа – другой.

Ну и конечно же вопрос с выбором кабеля, какой использовать? Кабель для подключения выбирают, основываясь на критериях надежности и качества.

Лучше всего использовать медный кабель серии ВВГнг. Вопрос с алюминиевым кабелем даже не рассматривается. По сечению могу сказать для нынешних экономных ламп сечения 1.5 мм2 вполне хватит. Я в данном примере использовал кабель ВВГнг 3*1.5 (трехжильный, так как подключение к двухклавишному выключателю).

Установка точечных светильников в гипсокартон

После того как отверстия готовы, потолок покрашен, значит можем приступать к монтажу точечных светильников. Эта работа требует повышенного внимания, так как можно легко повредить декоративное покрытие потолка.

В первую очередь необходимо протянуть провода в прорезанные отверстия, и только затем приступаем непосредственно к монтажу. На корпусе установлены специальные подпружиненные усики, которые крепят его к гипсокартону.

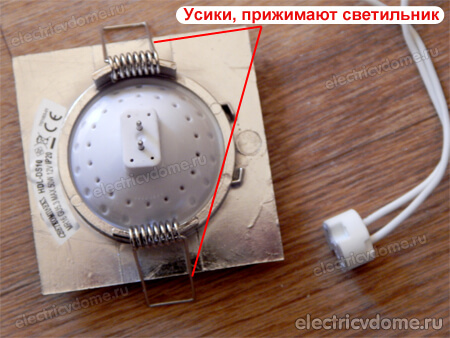

Технология монтажа очень простая: усики сводятся вместе, затем светильник вставляется в отверстие в потолке. Под действием пружин усики расходятся и плотно прижимают корпус к листу гипсокартона.

Так как пружины достаточно мощные, удерживать их руками очень неудобно, к тому же можно повредить потолок.

А если светильник не удалось установить с первого раза, извлечь его достаточно проблематично. Поэтому все необходимо делать не спеша и аккуратно. Для удобства можно вытащить лампу из корпуса (если конструкция позволяет) и пальцами изнутри уже корректировать установку.

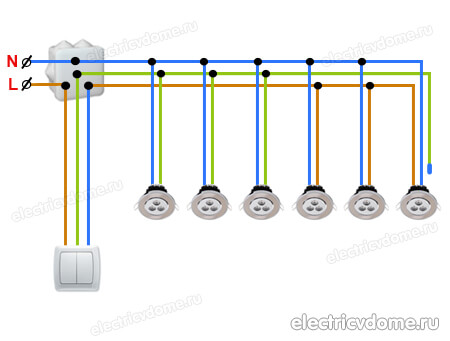

Как собрана схема подключения точечных светильников 220В

Заключительный этап нашей работы – подключение цоколя точечного светильника к магистральному проводу и фиксация ламы в корпусе специальной защелкой.

Подключение к каждой точке будет выполнено шлейфом без разрыва магистрального провода .

В первую очередь корректируют длину питающего кабеля (оставляя запас на дальнейший монтаж внутри потолка), затем снимают защитную оболочку и зачищают изоляцию с нужных жил кабеля.

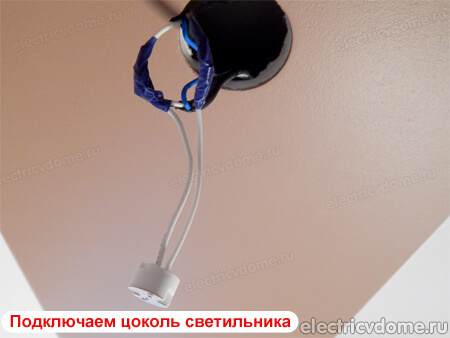

Затем подключаем к оголенным жилам провода от цоколя. Все подключения выполняем с помощью пайки. Место соединение хорошенько изолируем. Так проделываем с каждой точкой.

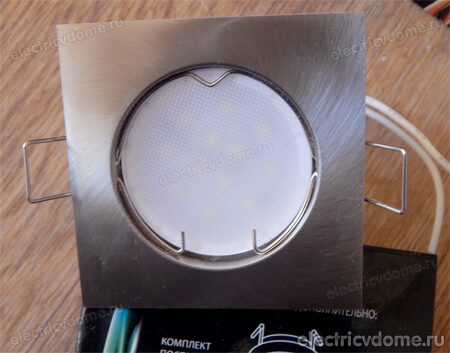

Последний шаг – вставляем лампу в патрон и закрепляем ее в корпусе светильника специальной защелкой.

В процессе подключения не забывайте соблюдать все правила техники безопасности! Отключите питание с проводов, на которых собираетесь работать и убедитесь в отсутствии на них напряжения.

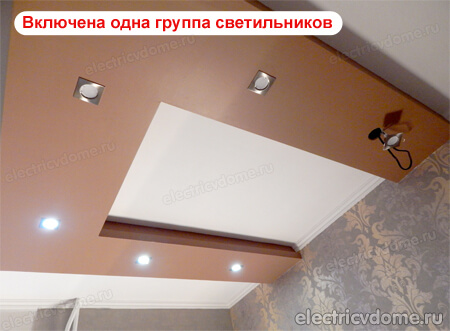

А так выглядит проделанная работа (включена одна клавиша выключателя)

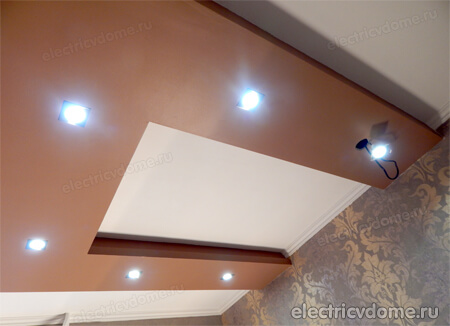

А так освещение работает на полную мощность. (P.S. Одну лампу еще не успел вставить в короб)

Надеюсь, что эти советы помогут вам быстро и качественно установить точечные светильники для гипсокартонных потолков. и полностью преобразить интерьер комнаты.

Монтаж светильника в подвесной потолок своими руками

Небольшие светильники равномерно осветят вашу комнату, избавив от теней Натяжные потолки подходят для обустройства любой комнаты. Перед монтажом конструкции надо в обязательном порядке подобрать подходящее освещение. В подвесное полотно можно вставить специальные встраиваемые источники освещения, люстры либо лампы, прикрепляемые непосредственно к профилю. Монтаж каждой из этих конструкций имеет свои особенности.

Подключение точечных светильников в подвесном потолке: схема и пошаговая инструкция

Точечные светильники отлично подойдут в спальню и детскую. Можно зонировать комнату по освещенности

Схема подключения точечных встраиваемых светильников в подвесные потолки достаточно простая. Произвести установку данных приборов освещения можно своими руками.

Во время подбора материалов и схемы для установки точечных светильников учтите, что длина проводов между светильником и трансформатором тока не должна превышать 2 метров.



Алгоритм установки встроенного источника света в натяжной потолок:

Сначала нужно проложить проводку.

Затем произведите разметку потолка.

При помощи дрели проделайте в полотне отверстие. Если встроенная лампа будет иметь квадратную конфигурацию, воспользуйтесь электролобзиком.

Протяните кабель в проделанную щель. Не забывайте, что его нужно предварительно обесточить.

Выведите кабель наружу.

После этого подключите к кабелю светильник.

Зафиксируйте установленный светильник в отверстии. Для этого воспользуйтесь пружинными прижимами, которые расположены непосредственно на корпусе осветительного прибора.

Затем нужно вставить в светильник лампочку.

Наденьте на готовую конструкцию декоративное кольцо.

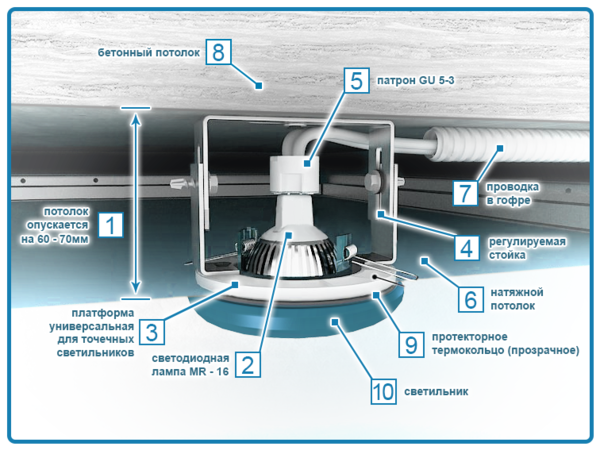

Как правильно установить светильник в подвесной потолок

Установить светильник в натяжной потолок можно самостоятельно, но при этом нужно придерживаться основных правил техники безопасности. Для монтажа вам понадобятся лампы, светильники, питающий привод, гильзы для соединения кабелей, изолента и выключатель.

Стоит отметить, что желательно использовать лампы мощностью не более 40 Ватт. В противном случае источника света будут нагревать полотно и могут привести к повреждению конструкцию.

Установка осуществляется в следующей последовательности:

• Сначала нужно распределить провода и зафиксировать их.
• Далее определитесь с местом крепления источника освещения. При этом примите во внимание место пролегания швов.
• После этого просверлите отверстия необходимого диаметра. Учтите, что диаметр полученной щели должен быть немного меньше, чем диаметр внешней кромки светильника.
• Через отверстия протяните провод.
• На вытянутом проводе разрежьте и оголите петли. Для подключения светильника нужно применять 2 провода, длина которых не должна превышать 12 сантиметров.
• Зажмите один конец проводка в клемме.
• Прикрепите светильники к натяжному полотну при помощи скоб.
• После этого подключите к конструкции питающий провод.
• Установите лампочку.
• Затем проверьте работоспособность конструкции. Не забывайте про своевременную изоляцию оголенных проводов.

Делаем подвесной потолок с подсветкой своими руками

На данной картинке показаны элементы используемые для крепления светильников

Перед тем, как подключить подсветку к натяжному потолку, вы должны подобрать место крепления светильников. Примите во внимание, что установка такой конструкции предусматривает изготовление короба из гипсокартона. Однако, можно осуществить подключение освещения без применения короба.

При изготовлении короба из гипсокартона примите во внимание некоторые нюансы:

Высота такой конструкции должна быть не более 20 сантиметров по отношению к потолочному перекрытию.

Нижнюю грань короба нужно в обязательном порядке выдвинуть вперед на 7-9 сантиметров.

Светодиодную подсветку нужно установить на дно ниши.

Алгоритм установки подсветки на потолок без применения короба:

• Отметьте место крепления.
• Проведите линию по всему периметру полотна.
• Прикрепите светодиодные ленты при помощи клеевого раствора.
• Если у вас побелена поверхность натяжного полотна, то прикрепите к их основанию металлические уголки.

Как установить светильник в подвесных потолках устанавливаемых на профиле

Тут же показано наглядно как должен выглядеть потолок со встроенным светильником

Светильник, устанавливаемый на профиле, широко используется для обустройства офисных помещений. В качестве источника света для таких конструкций используют люминесцентные лампы. Однако применять такую конструкцию можно для обустройства гостиной комнаты или спальни.

Если вы хотите подобрать устройство, которое не будет создать резких теней или бликов, отдайте предпочтение растровым светильникам, оснащенным бипараболической решеткой.

Установка такой конструкции осуществляется в следующем порядке:

Сначала нужно подобрать подходящее место для крепления светильников. К этим местам нужно прикрепить дополнительные подвесы для профиля.

После этого проведите проводку от распределительной коробки.

Установите плитки на место, куда вы хотите установить освещение.

При необходимости обрежьте излишки плитки при помощи пилки или ножовки.

Монтаж светильников в подвесные потолки (видео)

Как видите, осуществить монтаж освещения для подвесного потолка несложно. Достаточно правильно протянуть проводку и подобрать необходимые материалы. При выборе способа освещения руководствуйтесь дизайном интерьера. Если комната выдержана в стиле минимализм, гармонично впишется LED-подсветка. В остальных случаях целесообразнее применять встраиваемые или растровые светильники. Не забудьте, что перед началом работ нужно обязательно обесточить провода и произвести предварительную разметку.

Монтаж светильников в подвесные потолки (фото)

Как сделать проводку для точечных светильников?

Правильная организация освещения любого помещения непростая задача даже для опытного мастера. При ее решении необходимо учитывать массу нюансов и иметь элементарные навыки электротехнических работ. После того как выбран тип осветительных устройств и составлена схема расположения необходимо грамотно развести провода питания для безопасной и надежной работы системы в целом.

В настоящее время наиболее популярны среди потребителей точечные светильники. Они представляют собой компактное изделие для освещения, и позволяют эффективно решать функциональные и дизайнерские задачи.

Порядок монтажа проводки под точечные светильники в первую очередь зависит от типа потолочной поверхности. Которая может представлять собой капитальное перекрытие из железобетона, подвесную конструкцию из гипсокартонных листов или натяжной вариант с применением пленочных материалов из поливинилхлорида.

Как провести проводку под точечные светильники в различных типах потолков

Существует два вида подключения электрических устройств в единую цепь. Это последовательное и параллельное соединение. При первом варианте подвести проводку под точечные светильники не составляет большого труда. Как понятно из названия типа соединения, осветительные устройства подключаются друг за другом и при этом имеют только одну точку контакта с предыдущим и следующим устройством. Достоинством последовательного соединения является экономия на количестве кабеля или провода, а недостатком можно считать то, что при выходе из строя одной лампы система освещения перестает работать полностью.

Сделать проводку освещения, используя параллельное соединение значительно сложнее. Она предполагает больший расход проводов, а также наличие дополнительных точек контакта в местах разветвления. Но это самый распространённый вариант сделать разводку проводов под точечные светильники надежной и эффективной при эксплуатации.

Как развести проводку под точечные светильники в капитальном перекрытии

Сделать разводку под софиты в монолитном потолке можно двумя способами. В первом варианте прокладка проводов осуществляется непосредственно по поверхности перекрытия. Для надежного фиксирования провода к потолку используются монтажные клипсы, соответствующие диаметру провода. Они крепятся к плоскости с помощью дюбелей или шурупов.

Достоинством этого способа организации разводки под точечные светильники можно считать скорость и удобство монтажа. Недостаток – не всегда достаточно эстетичный вид, особенно при использовании гофрированной защиты проводки. Исправить это можно используя специальные короба для открытой проводки.

Второй способ разводки проводки под точечные светильники будет более трудоемким и требует применения перфоратора. В монолитном потолочном перекрытии с помощью специального инструмента прорезаются каналы в которых укладываются провода. После того как выполнена разводка под освещение, поверхность штукатурится и место пролегания проводов становится незаметно.

Как сделать проводку освещения в конструкции натяжного потолка

Монтаж проводки под точечные светильники в натяжном потолке осуществляется перед установкой полотна. На первом этапе перед укладкой проводов на потолочной поверхности, согласно предварительно составленной схеме, размещаются осветительные устройства. После этого производится их подключение к основному кабелю с помощью проводов.

Разводка проводки под точечные светильники в данной конструкции потолочной поверхности осуществляется отрытым способом, т.е. непосредственно на основное перекрытие. Это наиболее простой вариант, не требующий особой красоты т.к. в конечном итоге все будет скрыто под натяжным полотном.

Как развести проводку под точечные светильники в конструкции подвесного потолка

Монтаж проводки под осветительные устройства в подвесном потолке может осуществляться предварительно, как в предыдущем случае, и проводится параллельно, как в случае многоуровневого варианта конструкции.

При установке проводов питания для точечных светильников в подвесном потолке из гипсокартонных листов для крепления их к поверхности используются монтажные клипсы или манжеты из оцинкованного металла или подручных материалов.

Меры безопасности при разводке проводов под точечные светильники

При проводке освещения, вне зависимости от типа и вида осветительных устройств необходимо отключит подачу напряжения на основной кабель питания. Весь инструмент используемый при работах должен иметь надежную изоляцию.

При выборе провода и кабеля питания необходимо обратить особе внимание на соответствие его сечения расчетной нагрузке. В домах или жилых помещениях, в которых предусмотрена схема заземления однозначно стоит остановиться на трехжильном проводе. В этом случае вероятность случайного поражения электрическим током при эксплуатации электроприборов будет сведена к минимуму. Оболочка кабельной продукции должна иметь высокую стойкость к возгоранию и способность к затуханию.

В точках контакта и соединения проводов запрещается использовать самодельные скрутки. Необходимо применять специальные клеммы или обжимные гильзы.

Соблюдая вышеперечисленные советы и требования при создании разводки под точечные светильники можно добиться максимальной безопасности, как при проведении работ, так и в процессе их эксплуатации.

Какие точечные светильники выбрать?

Встраиваемый светильник Arte Lamp Accento A4009PL-1BK

Встраиваемый светильник Arte Lamp Fine A2609PL-1WH

Установка точечного светильника своими руками: как правильно установить в деревянный или подвесной потолок, как развести проводку к двухклавишному выключателю

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по потолку или стене можно получить яркое освещение, независимо от того, что светильники обладают невысокой мощностью.

Точечные светильники устанавливаются в различных системах подвесных потолков. Распределив их в специальных отверстиях потолка с определенным интервалом можно добиться достаточной яркости освещения.

Требования

Светильники, укрепленные на одном уровне с поверхностью потолка, по свои технологическим параметрам имеют 30 градусный угол освещения. Поэтому для создания яркости их необходимо устанавливать с интервалом максимально до 1 метра, при этом расстояние от последней лампы не должно превышать 60 см до стены. При условии, что высота потолка в помещении стандартна – 2,5 метра.

Для создания достаточной яркости освещения комнаты выполняются предварительные расчеты, чтобы пересечение углов каждого спота было на определенной высоте, с учетом высоты предметов мебели и конфигурации подвесного потолка.

Подготовка

Монтаж точечных светильников выполняется на любой тип подвесного потолка, но максимально простым считается установка на гипсокартонные потолки. Установка светильников на гипсокартон практически идентична, как и на пластик, алюминиевые каркасы или МДФ.

Единственное условие – учитывать технологические особенности материалов потолочной конструкции. К тому же в местах монтажа лампочек нужно закрепить термостойкие плотные вставки, чтобы предотвратить возможное растяжение материалов.

Материалы и инструменты

Материалы для выполнения монтажа точечных светильников на потолке:

• споты;
• устройства для потолочных спотов;
• лампы;
• электрические провода;
• специальные гильзы для соединения проводки или клеммники;
• термоусадка для изоляции;
• липкая изолирующая лента;
• выключатель;

Лампы подбираются по типу конструкции, к тому же необходимо обратить внимание на светоотражающий слой на конусе основания цоколя ламп накаливания и их технические параметры и характеристики. При выборе ламп для подвесных потолков важно учитывать тот факт, что лампы высокой мощности могут не только нагреть материал потолка, но и привести к возгоранию и соответственно порче всей конструкции.

Поэтому профессионалы рекомендуют применять 40 Вт лампочки, которые обладают необходимыми техническими параметрами для монтажа в системе подвесных потолков. Светодиодные или галогенные лампы выбираются по углу подаваемого сектора освещения и мощности.

Выбор размера (сечения) провода

Подбор электрической проводки для подачи питания к точечным светильникам осуществляется в зависимости от материалов, из которых выполнен потолок.Чаще всего для потолка, выполненного из гипсокартона, используют двухжильные или трехжильные провода ВВГ-2(3)х 1,5, поскольку гипсокартон, относится к огнеупорным материалам.

Для пластика и МДФ лучше всего подходит провод РКГМ.Так как кабель имеет повышенный уровень безопасности, поскольку наружный изоляционный слой состоит из лакированной обмотки, изготовленной из стекловолокна. Внутренняя изоляция представляет собой сверхпрочную кремнийорганическую резину. По технологическим параметрам данный провод способен выдерживать от -60 градусов, максимально до +180 градусов по Цельсию. Поэтому широко применяется в саунах и банях, где кроме высокой влажности перепады температуры достигают критических показателей.

Мягкий провод, состоящий из нескольких жил, заключенных в изоляцию – это оптимальный вариант для монтажа светильников. Для соединения кабелей  подбираются специальные клеммники, болты или гильзы. Болтовое соединение нуждается в периодическом обслуживании, поскольку возможно нагревание в месте скрутки, если провода ослабляются. Поэтому не менее 2 раз в год нужно проверять и при необходимости затягивать прижимные болты, в отличие от гильз, которые жестко фиксируют место соединения.

Специалисты рекомендуют все места соединения электрической проводки для предохранения обязательно обмотать изолирующей лентой или применить специальную трубку с термоусадочным эффектом для улучшения изоляции.

Как правильно расположить и соединить светильники

После того, как потолок обшит, можно распределить светильники, ввиду того, что при проектировании каркаса уже учтено расположение точечных спотов.

необходимо учитывать прохождение швов на подвесном потолке, особенно при выборе пластиковой или алюминиевой обшивки каркаса потолка. Светильники лучше всего не устанавливать на стыках.

Основное освещение

Как основное освещение в жилых комнатах светильники располагаются в шахматном порядке. Специалисты рекомендуют продольный монтаж точечных светильников по прямым линиям строго перпендикулярно к окнам, интервал между лампами от 80 до 100 см, на расстоянии 60 см от стен. Для того чтобы добиться требуемой яркости освещения можно комбинировать обе схемы монтажа спотов.

Схема подсветки

При выборе схемы расположения светильников в качестве подсветки отдельных зон необходимо установить споты при максимальном расстоянии 80 см между ними, и в 40 см от стены. Чаще всего подсветка выполняется зонально в местах отдыха, для чтения книг, периодики или для занятий хобби:  вязание, рисование, шитье и прочее.

Светодиодную ленту

Светодиодная лента обеспечивает подсветку помещения в выбранных зонах, то есть устанавливается в комнате в местах отдыха, создавая приглушенный свет. Свет от светодиодных лент очень полезен и мягок для уставших глаз, если человек много работает за компьютером.

Выбор места установки

При монтаже подсветки можно установить ее по периметру комнаты. Для более удобного расположения освещения лучше всего проконсультироваться со специалистом.

Как установить

Для установки светильников необходимо просверлить отверстия и подготовить необходимые инструменты. К тому же существует набольшая разница в проделывании отверстий в натяжных системах потолка и требуется особая осторожность, чтобы не прорвать полотно за пределами выбранной зоны.

Подготовка отверстий

Для изготовления отверстий под споты необходимо заготовить инструменты:

• коронка, которая используется для работ по дереву диаметром 68 мм;
• шуруповерт или электродрель;
• тонкое сверло для металла или дерева;
• нож канцелярский.

В натяжном потолке

По заранее намеченным точкам на полотне натяжного потолка приклеить термокольца и очень осторожно разрезать полотно внутри кольца. Светильник крепится к специальной скобе, установленной на каркасе потолка в районе проделанного отверстия.

В пластиковом подвесном потолке

В пластиковом потолке отверстия под споты проделываются коронкой, точно так же как и в деревянном. Обязательно нужно обработать места среза наждачной бумагой, хорошо отшлифовав их.

В деревянном потолке

Отверстия для установки светильников чаще всего выполняют с помощью специального приспособления – коронки. Диаметр отверстия должен практически почти совпадать с диаметром выбранного электрического прибора освещения. Для более прочной установки лучше всего отверстие просверлить несколько меньше, чем диаметр лицевой части спота, на 3-4 мм, но несколько больше чем внутренняя часть светильника. Пружины фиксации спота надежно прижимают его к потолку.

Если нет коронки, то можно сделать отверстия следующим образом: на потолке нарисовать круг необходимого диаметра. По черте круга необходимо просверлить сверлом отверстия не выходя за наружный контур. Затем канцелярским ножом вырезать очерченный круг по просверленным отверстиям, перемычки и заусенцы так же обрезать.

В гипсокартоне

В гипсокартонных пластинах получаются ровные отверстия, что создает возможность устойчиво закрепить споты на потолке. При работе с гипсокартоном можно применить второй способ прорезывания отверстий с использованием канцелярского ножа.

Проблемы

При проделывании отверстий для монтажа светильников необходимо быть осторожным, поскольку любой материал подвесного потолка имеет свои особенности. Дерево может крошиться, гипсокартон замяться, пластик треснуть, а натяжное полотно прорваться в неподходящем месте от сильного натяжения.

Протяжка провода

Протяжку для провода необходимо изготовить из жесткой стальной или медной проволоки, с ее помощью протягиваются провода через отверстия. Протяжку сделать максимально прямой и на одном конце загибаем крючком. Если не очень удобно одной протяжкой, можно изготовить две, засовывая их одновременно в отверстия, вытаскиваем проводку.

Разновидности крепления провода

Конец провода, закрепленный изолентой в виде петли легко вытаскивается протяжкой. Кабеля крепятся на каркасе потолка, по типу схемы подключения их к лампам.

Схемы разводки

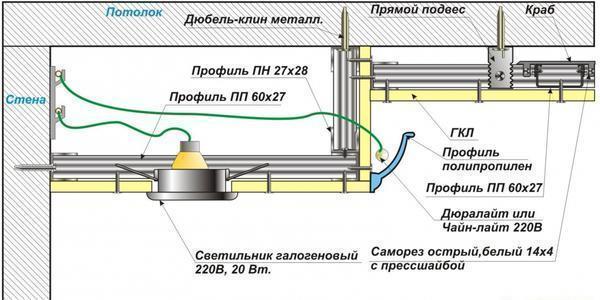

Когда формируется каркас подвесного потолка необходимо распределить проводку, закрепив ее на каркасе заранее, чтобы потом достать петли из просверленных отверстий. Ведь если заранее закрепить провода по выбранной схеме монтажа спотов, это значительно облегчить установку освещения.

Петля-дуга на проводке у каждого отверстия закрепляется пластиковыми стяжками с незначительным провисанием провода, для облегчения монтажа и предотвращения его сильного натяжения от возможного эффекта термального изменения длины при эксплуатации.

Как развести проводку, расположив ее в каркасе

Данная разводка выполняется на стадии монтажа каркаса, по заранее намеченным точкам установки светильников, для предотвращения возможных трудностей. Подведя провода к точкам монтажа спотов, выполняется своеобразная петля из провода, с небольшим запасом материала.

Можно подвести к одному отверстию и потом просто продлевать до каждого светильника постепенно. В данном случае проводка будет лежать на самом потолке внутри каркаса, поскольку она не закреплена.

Особенности подключения

Точечные светильники монтируются после того как на гипсокартонные листы потолка нанесено финишное покрытие. Концы обесточенных проводов необходимо протянуть через отверстия и подключить к точечным светильникам.

Монтаж спотов может немного отличаться, обязательно ознакомьтесь с инструкцией.

Как подсоединить споты

Необходимо:

1. Свести вместе усики светильников и с силой вставить светильники в отверстия, пружинки усиков прочно прижмут корпус светильника к гипсокартону.
2. Проверив работу ламп окончательно зафиксировать их в корпусе.

При установке спотов важно правильно расположить проводку, чтобы она не попала под прижимные усики, поскольку натянутый провод представляет повышенную пожароопасность, ведь при эксплуатации возможен нагрев электропроводки.

Подключение к двухклавишному выключателю

Трехжильный провод, расположенный на каркасе подключается к двухклавишному выключателю таким образом, что создается возможность включать светильники по группам. За каждой из 2 клавиш закреплены определенные группы ламп.

Правильность последовательного соединения между собой

Соединение выполняется очень просто, фаза подходит ко всем светильникам поочередно, цепью, а ноль присоединяется на контакт последней в цепи лампы. Последовательное подключение спотов экономит расходные материалы, то есть электрический провод, но имеет существенные недостатки, ведь если перегорит одна лампа, то следующие перестают работать. К тому же лампы работаю не полную мощность, так как каждая следующая в цепи лампа получает пониженное напряжение.

Как собрать схему освещения по другим схемам соединения

По параллельной схеме светильники подключаются двумя вариантами:

• лучевой способ – на каждую лампу подходит отдельный провод и фаза и ноль;
• шлейфный способ – на каждую единицу идет и фаза и ноль последовательно от лампы к лампе.

Как собрать светильник воедино

Точечные светильники имею одинаковое строение:

• патрон;
• защитный плафон или стекло.

В патрон, вытащенный из корпуса, вставить лампу и закрепить его в корпусе, застопорив кольцом. Корпус крепится на специальную скобу, которая прикручена к потолку.

Для точного и правильного монтажа точечных светильников главное выполнение последовательности установки. Сам процесс монтажа не является трудоемким и не занимает много времени, но качество освещения комнаты значительно повышается.

Полезное видео

Подключение точечных светильников для гипсокартонных потолков

Любой подвесной потолок, без дополнительных декоративных элементов, смотрится откровенно скучно. Именно поэтому профессиональные дизайнеры рекомендуют правильно подбирать освещение, способное полностью изменить как внешний вид потолка, так и общую атмосферу в комнате.

Один из самых востребованных вариантов освещения комнат – встраиваемые точечные светильники, позволяющие решить сразу две основные задачи: обеспечение равномерности светового потока по всей площади помещения и повышение эстетических характеристик стандартного одноуровневого потолка из гипсокартона.

Точечные светильники обладают рядом преимуществ, например, можно организовать дополнительное освещение определенных зон, или установить их группами с раздельным подключением к электрической сети. Стоит заметить, что монтаж такого типа осветительных приборов гораздо проще, чем кажется на первый взгляд, и требует от установщика минимум знаний по электротехнике. Для их успешной установки достаточно изучить несколько основных особенностей монтажа.

Здравствуйте дорогие читатели сайта «Электрик в доме», сегодня рассмотрим очередную статью на тему освещения, а именно монтаж и схема подключения точечных светильников для гипсокартонных потолков к двухклавишному выключателю.

Светодиодные точечные светильники

В магазинах, торгующих осветительными приборами, представлен широкий ассортимент встраиваемых точеных светильников, рассчитанных на работу с разными типами ламп. Форма, цвет и размер также могут значительно отличаться, но установка всегда выполняется по одной технологии.

Предлагаю рассмотреть стандартный способ монтажа данного типа осветительных приборов. В качестве примера будут использоваться точечные светильники для гипсокартонных потолков марки СВЕТОКОМПЛЕКТ, оснащенные цоколем G5.3.

Необходимо уточнить, что используемые лампы с цоколем G 5.3 в могут быть разных типов: люминесцентные, галогенные или светодиодные. В последнее время популярностью пользуются именно светодиодные лампы, обладающие рядом преимуществ:

• — свет от лампы направлен в одном направлении (нет обратного свечения) – важный фактор при установке в подвесные и натяжные потолки;
• — компактность, установочная высота лампы обычно не превышает 50 мм;
• — высокие показатели светового потока;
• — экономичность, светодиодная лампа мощностью всего в 4 Вт, по показателям светового потока сравнима со стандартной 60-ти ваттной лампой накаливания. Лампы идеально подходят для практической реализации концепции энергосбережения, которая с каждым днем становится все более актуальной;
• — низкое тепловыделение в сравнении с галогенными лампами;
• — отсутствует эффект мерцания, характерный для компактных люминесцентных ламп;
• — современные светодиодные светильники можно использовать не только для подсветки определенных зон в комнате, но и в качестве основного источника освещения;

Справедливости ради можно заметить, что галогенные лампы обладают более широким спектром светового излучения, но эта характеристика не играет особой роли при выборе источника освещения.

Выбор места установки и монтаж отверстий на потолке

Итак, что можно сказать о месте установки точек. Первое это то, что необходимо заблаговременно определиться с тем, где они будут установлены в каком порядке и в каком количестве. То есть в процессе монтажа каркаса (до обшивки гипсокартонном), вы общаетесь с мастером (электриком) и говорите, сколько хотите светильников и как они должны включаться, в общем, обсуждаете все рабочие моменты.

Это позволяет заранее установить несколько независимых контуров освещения и правильно распределить источники. Оптимальный вариант – отметить места установке на рабочем эскизе.

Например, спроектировать все это дело на компьютере. Заодно и посмотрите как будет смотреться расположение источников освещения на желаемой потолочной фигуре. Это в наше время не так и сложно.

При выборе места установки очень важно чтобы отверстие под светильник не попадало на элементы каркаса (металлический профиль). Ну представьте когда каркас уже готов, приходит электрик, прорезает отверстие под точку и попадает коронкой в металлический профиль. Все это дело конечно придется переделывать, а это ни кому не нужно.

Расстояние до ближайшего профиля должно составлять 2-3 сантиметра от края отверстия. Иначе светильник будет невозможно закрепить с помощью стандартной защелки.

После монтажа листов гипсокартона можно приступать к прорезке отверстий для светильников. Существует несколько способов прорезать отверстия, но лучше всего использовать специальную коронку по гипсокартону. Во-первых, это удобно, а во-вторых, диаметр отверстия будет полностью соответствовать выбранному точечному светильнику. Перед тем как вырезать отверстия стоит внимательно перепроверить размер коронки и убедиться, что она выбрана нужного диаметра.

Не стоит переживать, если в процессе прорезки отверстия образовались небольшие перекосы или неровности, они будут закрыты внешней частью корпуса. Некоторые мастера используют обычный канцелярский нож, но это не всегда удобно, а иногда и травмоопасно.

Я видел случаи, когда у моих коллег под рукой коронки не было, выход из ситуации оказался довольно прост. Вытягиваем из светильника лампу, приставляем ее к потолку, обводим по периметру карандашом и затем по намеченной линии высверливаем отверстия в гипсе обычным сверлом. Затем канцелярским ножом срезаем по краям все лишнее.

Важный момент: если места установки точечных светильников не были определены заранее и есть вероятность попасть на металлический профиль, необходимо самому уточнить местоположение элементов конструкции. Вариантов два: спросить у рабочих, которые монтировали потолок, или использовать магнит.

После прорезания отверстий проводится финишная отделка потолка – покраска, поклейка обоев.

Мне повезло, я видел конструкцию в процессе монтажа, то есть сам каркас до обшивки его гипсокартоном. Вы же в процессе монтажа должны либо сами равномерно раскинуть провод по всей поверхности, либо попросить об этом монтажников.

Прокладка проводов в каркасе

Проводку также желательно проложить в процессе монтажа каркаса, еще раз обращаю внимание на этот момент – лучше всего заранее определиться, где будут устанавливаться точечные светильники для гипсокартонных потолков, и какая схема подключения будет использоваться! Это существенно ускорит процесс подключения и позволит избежать нежелательных трудностей.

Если на подвесном потолке будет устанавливаться много точек на близком расстоянии друг от друга, можно проложить провод только к одной (выбирается ближайший отверстие на потолке к точке ввода проводки). Затем производится монтаж потолка и прорезка отверстий, а провод просто протягивается от точки к точке.

Но все же, лучше заранее проложить кабель ко всем местам установки, закрепив его на каркасе пластиковыми стяжками. Провод крепится без натяжки, рекомендую оставить небольшое провисание.

В моем случае провода тянулись по стене от распределительной коробке и подводились в короб. Прокладывал трехжильный провод, так как на каркасе планировалось разместить шесть точечных светильников, разбить их на две группы и подключить к двухклавишному выключателю. Схема подключения точечных светильников 220 Вольт была собрана таким образом, что одна группа (три светильника) включалась одной клавишей выключателя, вторая группа – другой.

Ну и конечно же вопрос с выбором кабеля, какой использовать? Кабель для подключения выбирают, основываясь на критериях надежности и качества.

Лучше всего использовать медный кабель серии ВВГнг. Вопрос с алюминиевым кабелем даже не рассматривается. По сечению могу сказать для нынешних экономных ламп сечения 1.5 мм2 вполне хватит. Я в данном примере использовал кабель ВВГнг 3*1.5 (трехжильный, так как подключение к двухклавишному выключателю).

Установка точечных светильников в гипсокартон

После того как отверстия готовы, потолок покрашен, значит можем приступать к монтажу точечных светильников. Эта работа требует повышенного внимания, так как можно легко повредить декоративное покрытие потолка.

В первую очередь необходимо протянуть провода в прорезанные отверстия, и только затем приступаем непосредственно к монтажу. На корпусе установлены специальные подпружиненные усики, которые крепят его к гипсокартону.

Технология монтажа очень простая: усики сводятся вместе, затем светильник вставляется в отверстие в потолке. Под действием пружин усики расходятся и плотно прижимают корпус к листу гипсокартона.

Так как пружины достаточно мощные, удерживать их руками очень неудобно, к тому же можно повредить потолок.

А если светильник не удалось установить с первого раза, извлечь его достаточно проблематично. Поэтому все необходимо делать не спеша и аккуратно. Для удобства можно вытащить лампу из корпуса (если конструкция позволяет) и пальцами изнутри уже корректировать установку.

Как собрана схема подключения точечных светильников 220В

Заключительный этап нашей работы – подключение цоколя точечного светильника к магистральному проводу и фиксация ламы в корпусе специальной защелкой.

Подключение к каждой точке будет выполнено шлейфом без разрыва магистрального провода.

В первую очередь корректируют длину питающего кабеля (оставляя запас на дальнейший монтаж внутри потолка), затем снимают защитную оболочку и зачищают изоляцию с нужных жил кабеля.

Затем подключаем к оголенным жилам провода от цоколя. Все подключения выполняем с помощью пайки. Место соединение хорошенько изолируем. Так проделываем с каждой точкой.

Последний шаг – вставляем лампу в патрон и закрепляем ее в корпусе светильника специальной защелкой.

В процессе подключения не забывайте соблюдать все правила техники безопасности! Отключите питание с проводов, на которых собираетесь работать и убедитесь в отсутствии на них напряжения.

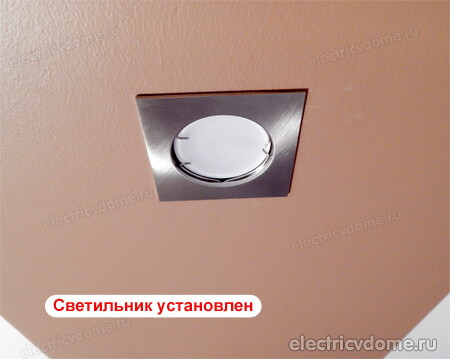

А так выглядит проделанная работа (включена одна клавиша выключателя)

А так освещение работает на полную мощность. (P.S. Одну лампу еще не успел вставить в короб)

Надеюсь, что эти советы помогут вам быстро и качественно установить точечные светильники для гипсокартонных потолков, и полностью преобразить интерьер комнаты.

Понравилась статья — сохрани на стену!
