Автомобильная гофра для проводки: используем в доме
Виды автомобильной гофры
В последнее время электрической разводке по дому или квартире уделяется повышенное внимание. Поэтому все чаще можно встретить информацию о том, как прокладывается электропроводка в гофре либо с использованием специальных коробов.
Они обеспечивают не только надлежащий уровень безопасности для электропроводки, но и надлежащим образом скрывают инженерные коммуникации, придавая им привлекательный внешний вид.
Виды гофры и ее особенности
На данный момент на рынке представлено богатое разнообразие гофры, различающейся как по материалу изготовления, так и по сфере применения. Наиболее надежной считается металлическая гофра.
Внимание: Ее главным преимуществом является высокая степень защиты от механических воздействий на кабельно-проводниковую продукцию, проложенную внутри такой гофры. Исходя из этого свойства, вытекает и сфера ее применения. Но цена такой защиты несколько выше, чем скажем у гофры из ПВХ.
Итак:
- Для дополнительной защиты кабельной продукции от других видов воздействия применяется более дешевая продукция из ПВХ. Кроме защиты от механических воздействий она неплохо справляется с функцией дополнительной электрической защиты.
Ведь сопротивление изоляции ПВХ гофры достигает 200 Мом, что при норме ПУЭ в 0,5 Мом для электрических сетей 380В является отличным показателем. - Последним вариантом гофры, на сфере применения которой мы сегодня остановимся более подробно, является гофра для автопроводки. Основным ее отличием от гофры из ПВХ являются ее размеры.
Если для обычной ПВХ гофры минимальный размер диаметра шланга составляет 16 мм, то для автомобильной гофры, представлены размеры, начиная с 5 мм. Неудивительно, что такая экономия пространства быстро нашла свое применение не только в автомобильной отрасли, но и в строительстве.
Размеры автомобильной гофры
Преимущества и недостатки прокладки провода в автомобильной гофре
Автомобильная гофра в целом обладает теми же свойствами, что и обычная гофрированная труба из ПВХ.
Она отлично гнется, выдерживает температуры от -25°С до +90°С и имеет большой выбор цветовых решений. Но она имеет и ряд дополнительных преимуществ в первую очередь связанных с ее диаметром.
- Защита от механических воздействий
- Защита от поражения электрическим током вследствие низкой электропроводности материала
- Защита от вредного влияния окружающей среды и материалов (масел, кислот и тому подобное)
- Защита от воспламенения при использовании гофры не поддерживающей горения.
Обратите внимание! Гофра из ПВХ может быть изготовлена из разных материалов. Некоторые из них поддерживают горение. Самозатухающая гофра имеет специальную маркировку, которая, к сожалению, у разных производителей отличается.
Поэтому если вы хотите узнать степень огнестойкости, то согласно ГОСТ 30402-96 степень воспламеняемости может быть обозначена В1, В2 и В3. Степень В3 имеет самую низкую степень воспламеняемости. Такая самозатухающая гофра плавится или горит, только пока соприкасается с источником воспламенения.При исчезновении источника возгорания она затухает.
- Защита проводов разного класса напряжения, проложенных в одном месте, от соприкосновения при повреждении.
- Привлекательный внешний вид
- Возможность установки разрезной гофры на уже проложенные провода или кабели.
Прокладка проводки в автомобильной гофре
А вот недостатков гофра для автомобильной проводки имеет не так уж много, и все они свойственны любому типу гофры:
- Более высокая стоимость проводки провода при использовании гофрированной трубы.
- Большее количество времени и определенная сложность прокладки провода.
- Повышенный нагрев провода при неправильном расчете нагрузки кабельной линии.
Виды автомобильной гофры и сферы применения
Виды автомобильной гофры
Гофра для электропроводки автомобиля делится по очень многим параметрам. Это может быть материал изготовления, о котором мы упомянули выше, наружный и внутренний диаметр, цвет и некоторые другие параметры.
Но наиболее кардинально ее отличают тип исполнения по способу монтажа:
- На данный момент на рынке представлена разрезная и не разрезная автомобильная гофра. Разрезные модели предназначены для монтажа уже смонтированной электропроводки. Ведь благодаря возможности разрезания вдоль всей гофры, одеть ее можно практически на любой доступный провод.
На фото изображена разрезная автомобильная гофра
- Неразрезные модели автомобильной гофры инструкция советует использовать для предварительного монтажа. Так как зачастую автомобильную гофру используют для небольших участков провода, протяжки она не имеет. Это значительно усложняет процесс одевания гофры на провод. В то же время надежность и эффективность такой гофры значительно выше, чем у разрезных моделей.
Сфера применения автомобильной гофры
Исходя из названия, автомобильный гофрированный шланг получил наибольшее распространение в сфере автомобилестроения.
Но и в строительной сфере он применяется достаточно широко:
- Так гофра автомобильная для проводки часто используется при прокладке телефонных, телевизионных и сетевых кабельных линий. Благодаря небольшому размеру она позволяет минимизировать необходимое для прокладки пространство и при этом обеспечить прокладываемой линии должную безопасность и привлекательный внешний вид.
Методы использования автомобильной гофры
- Так же автомобильную гофру рационально использовать для прокладки однопроводной сети. Это могут быть разнообразные электроприемники с последовательным соединением либо электрооборудование с раздельным вводом.
- Возможно применения такого гофрированного шланга при монтаже слаботочных сетей, а также сетей освещения. Вообще сфера применения автомобильной гофры в строительных целях достаточно разнообразна. Поэтому определить все возможные варианты практически невозможно.
Вывод
Автомобильный гофрированный шланг — достаточно удачное решение не только для вашего автомобиля.
Небольшие размеры и простота монтажа своими руками на уже проложенные провода позволяет его широко использовать в строительстве.
При этом характеристики такой гофры находятся на достаточно высоком уровне и обеспечат не только надежную защиту, но и привлекательный внешний вид вашей электропроводки.
Гофра для электропроводки
Сортировать по цене Показывать по: 12 32 64Главное в автомобиле не красота кузова и чистота салона. Главное – это безопасность.
Автомобильная гофра – полипропиленовая разрезная гофрированная труба, которая защищает вашу машину от возгорания в случае возникновения замыкания в электропроводке.
По данным МЧС России возгорания происходят ежедневно в десятках автомобилей. Самая распространенная причина – замыкание.
Было бы ошибкой думать, что страдают от этого только «ветераны» дорог. Даже провода нового ВАЗ, УАЗ или иномарки могут не выдержать нагрузки.
Что делать, если возгорание произошло
- Если вы движетесь – немедленно остановитесь. Счет идет на секунды.
- Открыть капот из салона, но не поднимать крышку. Отрыв капот вы впустите воздух, и машина может просто вспыхнуть.
- Засунуть раструб огнетушителя в образовавшийся зазор, сбить огонь.
- Откинуть крышку капота, произвести «контрольное» тушение, и обязательно снять клеммы с аккумулятора – так вы избежите повторного воспламенения.
Если в вашем автомобиле установлена автомобильная гофра, то в случае замыкания всю работу сделает она.
Гофра выполнена из негорючего материала, при критическом повышении температуры она просто плавится, «удушая» очаг. Нет доступа кислорода, нет открытого огня, нет необходимости в дорогостоящем ремонте или утилизации автомобиля.
Автомобильная гофра устойчива к физическим воздействиям, легко переносит длительный контакт с бензином, маслами, щелочами и кислотами, что позволяет ей защищать вас и ваш автомобиль в случае досадного сбоя в работе электропроводки.
Полный ассортимент труб гофрированных (шлангов гофрированных, гофра трубок для электропроводки), Вы найдете в нашем
интернет магазине автозапчастей.
разборная гофра IP65, разрезная гофра
Компания ГК Кристэл Системс предлагает Вашему вниманию уникальные решения от компании Murrplastik для защиты кабельных линий и ввода их в шкафы.
Разборная гофра
Уникальная, не имеющая аналогов, разборная гофра марки EWT, производства компании Murrplastik позволяет осуществить защиту кабеля (или проводов) уже после прокладки, маркировки и подключения, обеспечивая при этом степень защиты IP65.
Данное решение максимально экономит время монтажных работ, а так же позволяет легко устранить ошибки монтажа.
Система специальных Т и Y-образных разборных разветвителей позволяет решить практически любые задачи в самых сложных распределительных системах.
Ссылка на каталоги MURRPLASTIK
Тип EWT-PA Split-Flex
Защитный шланг для проводов из полиамида с прорезью, состоящий из двух частей, с умеренной механической прочностью. Очень хорошо подходит для инсталляции подготовленных к монтажу проводов или для инсталляции позднее.
Применение:
- простая укладка подготовленных к монтажу проводов
- ремонт существующих систем
- простое дооснащение
- очень быстрый ввод кабелей особенно при больших расстояниях
-40–140°C
кратковременно 160°C
модифицированный полиамид 6
HB
> 1200 Н/100 мм
соответствующие соединения:
m-top, -tec, -fix, KFW, AT
Тип EWT-PР Split-Flex
Защитный шланг для проводов из полипропилена с прорезью, состоящий из двух частей, с умеренной механической прочностью и хорошей химической устойчивостью.
Очень хорошо подходит для инсталляции подготовленных к монтажу проводов или для инсталляции позднее.
Применение:
- простая укладка подготовленных к монтажу проводов
- ремонт существующих систем
- простое дооснащение
- быстрый ввод кабелей особенно при больших расстояниях
- хорошая химическая устойчивость
-40–130°C
кратковременно 150°C
модифицированный полипропилен
V2
самозатухающий
> 600 Н/100 мм
соответствующие соединения:
m-top, -tec, -fix, KFW, AT
В совокупности с разборными и неразборными фитингами и системами крепления, возможно легко решить самые сложные производственные задачи. А специальный инструмент для открытия гофры и укладки проводов создают максимальный комфорт и удобство работы с данным видом гофры.
Разрезная гофра
Тип EW-LS/EWX-LS (высокая гофрировка)
Универсальный защитный шланг для проводов для низких механических нагрузок или для связывания проводов с очень хорошей гибкостью.
Продольный разрез позволяет легко проложить подготовленные к монтажу провода, а также облегчает ремонт существующих систем.
Применение:
- производство промышленных установок
- машиностроение
- производство распределительных шкафов
-40–90°C
кратковременно 120°C
модифицированный полиэтилен
HB
EW-LS: > 200 Н/100 мм
EWX-LS: > 400 Н/100 мм
соответствующие соединения:
m-top, -tec, -fix, KFW, AT
Тип EW-PA-LS/EWX-PA-LS (высокая гофрировка)
Универсальный защитный шланг для проводов для умеренных и высоких механических нагрузок. Продольный разрез позволяет легко проложить подготовленные к монтажу провода, а также облегчает ремонт существующих систем.
Применение:
- производство промышленных установок
- машиностроение
- автомобилестроение
-40–140°C
кратковременно 160°C
модифицированный полиамид 6
HB
EW-PA-LS: > 700 Н/100 мм
EWX-PA-LS: > 1300 Н/100 мм
соответствующие соединения:
m-top, -tec, -fix, KFW, AT
Тип EWX-PAE-LS (высокая гофрировка)
Специально разработанный защитный шланг для проводов для применения в области роботизации с экстремальными движениями.
Экстремально маленький радиус изгиба с экстремально высокой степенью гибкости и экстремальной усталостной прочностью при изгибе для знакопеременного цикла. При этом также обладают высокой износоустойчивостью при небольшом весе. Продольный разрез позволяет легко проложить подготовленные к монтажу провода, а также облегчает ремонт существующих систем.
Применение:
- роботы
- подъемно-транспортные системы
- в кабеленесущих цепях
-40–120°C
кратковременно 150°C
модифицированный полиамид 12
HB
> 500 Н/100 мм
соответствующие соединения:
m-top, -tec, -fix, KFW, AT
Ссылка на каталоги MURRPLASTIK
Гофра для кабеля разрезная диаметром 9.4-9.8 мм (трубка гофрированная с разрезом) цена за 1 метр
Наличие
Наименование: Гофра для кабеля разрезная диаметром 9.4-9.8 мм (трубка гофрированная с разрезом) цена за 1 метр
Артикул: DC1850
Наличие на складе Дастершоп77 (по состоянию на 20.
07.21):
>10 шт.
Применяемость
Гофра для кабеля разрезная диаметром 9.4-9.8 мм (трубка гофрированная с разрезом) цена за 1 метр подходит для
:
Товар является универсальным, либо информация о применяемости не указана. Купить товар «Гофра для кабеля разрезная диаметром 9.4-9.8 мм (трубка гофрированная с разрезом) цена за 1 метр»
часто решают владельцы автомобилей: Рено Дастер 2011-2015,
Рено Дастер 2015-2019,
Рено Дастер 2019-2021,
Рено Дастер 2021-2024,
Ниссан Террано 2014-2017,
Ниссан Террано 2017-,
Рено Каптур 2016-,
Рено Колеос 2017-,
Рено Логан 2009-,
Рено Логан 2014-,
Рено Сандеро 2009-,
Рено Сандеро 2014-,
Сандеро Степвей 2010-,
Сандеро Степвей 2014-,
Лада Ларгус 2012-,
Лада Веста,
Лада Веста SW,
Лада Веста SW Cross,
Лада X-Ray,
Рено Аркана 2019-
Всегда на нашем складе в Москве
В отличие от многих других интернет-магазинов мы работаем со своего склада, в карточках товара указано актуальное количество товара, находящееся на нашем складе и доступное для покупки.
Если товар находится на удаленном или промежуточном складе и на его доставку до нашего склада требуется дополнительное время, то это обязательно указывается в карточке товара.
Качество
Только качественная, проверенная продукция
В отличие от многих других интернет-магазинов мы работаем только с проверенными поставщиками. Мы знаем товар, который продаем, уверены в его происхождении и качестве. Остерегайтесь подделок в других магазинах, ввиду высокой популярности сейчас их стало слишком много. В нашем магазине продается только оригинальная продукция. Наш магазин — первый из тех, кто начал продвигать товары российских производителей, нас знают владельцы автомобилей Рено, Ниссан, Лада, Шевроле, Хендай и других марок во всех регионах РФ, а самое главное — нам доверяют. За счет опыта и знаний мы оставляем конкурентов позади, а наши Клиенты получают товар лучшего качества!
Где еще найти похожие товары
Дополнительные категории, которые связаны с товаром Гофра для кабеля разрезная диаметром 9.
4-9.8 мм (трубка гофрированная с разрезом) цена за 1 метр:
Оплата
Оплата наличными
при получении заказа курьеру, либо при получении посылки на почте или при самовывозе товара из магазина
Банковский перевод
перевод средств на лицевой счет магазина через любое отделение Сбербанка или оплата переводом на карту Сбербанка
Наложенный платеж, Почта РФ
оплата в отделении на почте при получении посылки
Яндекс Деньги
перевод средств на Яндекс кошелек магазина
Доставка
Вы можете купить товар «Гофра для кабеля разрезная диаметром 9.4-9.8 мм (трубка гофрированная с разрезом) цена за 1 метр» в Москве и с доставкой по России. В Москве товар «Гофра для кабеля разрезная диаметром 9.4-9.8 мм (трубка гофрированная с разрезом) цена за 1 метр» можно забрать самостоятельно со склада магазина или заказать доставку курьером.
Также мы можем отправить Ваш заказ Почтой по указанному Вами адресу. Для совершения покупки добавьте нужные позиции в корзину и оформите заказ, или свяжитесь с менеджером магазина по телефону, указанному в шапке сайта. Мы будем рады помочь Вам в приобретении!
Доставка по Москве 500р
доставляем товары по адресу в удобное для Вас время без предоплаты
Доставка по РФ от 600р
отправляем Почтой наложенным платежом с оплатой при получении, транспортными компаниями по РФ и за её пределы
Самовывоз со склада г.Москва
Вы можете забрать заказ самостоятельно со склада по адресу: г.Москва, ул.Ротерта д.2
Обязательно согласуйте забор заказа с менеджером по телефону.
Установка и сервис
Доступна услуга по установке автомобильных аксессуаров и запчастей
Клиентам в Москве доступна услуга по установке приобретенных товаров! Стоимость работ можно узнать в разделе «Установка и сервис». Если в списке отсутствует услуга по установке необходимой детали, то менеджер сообщит ее дополнительно, обращайтесь за уточнением стоимости удобным способом или напишите комментарий к заказу.
виды, характеристики, особенности монтажа и выбора
Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.
Назначение
Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.
К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла.
Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.
Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.
Рис. 1. Воздействие механических услилий при заливке бетонаПри заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.
В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.
Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой.
Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.
Виды и конструктивные особенности
Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:
- Распространяющие горение или не распространяющие такового;
- Имеющие защиту от коррозии или без таковой;
- Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;
Для усиления механической прочности защиты кабеля может применяться армированная гофра.
Такая марка включает в себя стальную проволоку по периметру спирали.
Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.
В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:
Таблица 1: нижний предел диапазона температур
| Классификация | Транспортирование, монтаж и эксплуатация при температуре не менее, °С |
| 1 | +5 |
| 2 | -5 |
| 3 | -15 |
| 4 | -25 |
| 5 | -45 |
Таблица 2: верхний предел диапазона температур
| Классификация | Эксплуатация и монтаж при температуре не более, °С |
| 1 | 60 |
| 2 | 90 |
| 3 | 105 |
| 4 | 120 |
| 5 | 150 |
| 6 | 250 |
| 7 | 400 |
В соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.
Также все гофры можно разделить по материалу, из которого они изготовлены:
- Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
- Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
- Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
- Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.

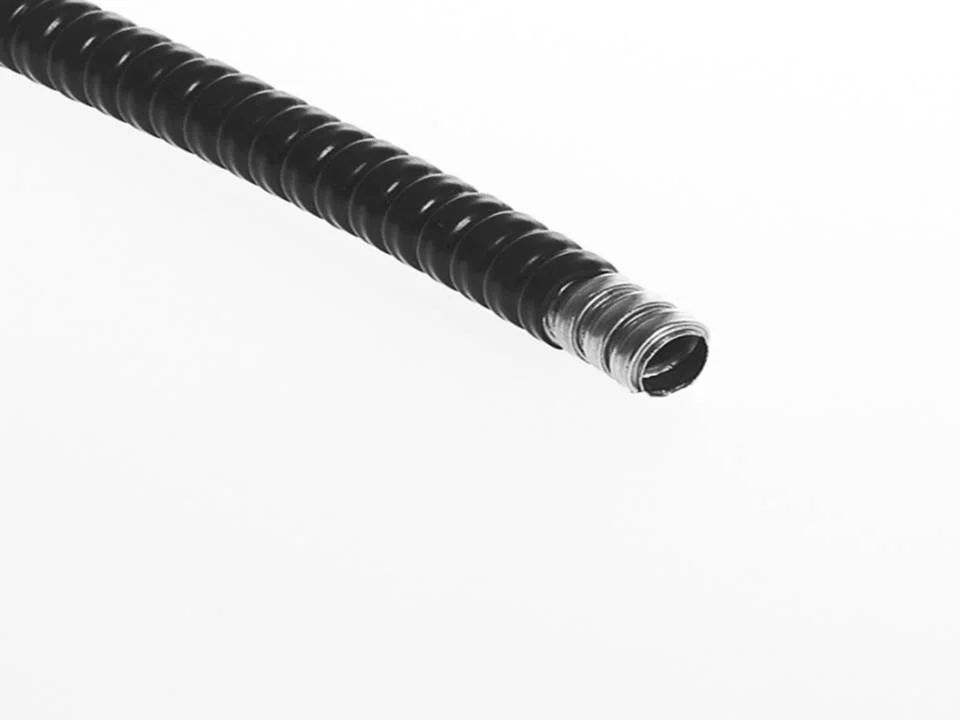

- Металлические – обладают хорошей устойчивостью к механическим воздействиям.
Не подвержены горению, разрушению маслами и другими активными веществами.
По количеству слоев различают однослойные и двухслойные гофры.
В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.
Технические характеристики
При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:
- Материал, из которого изготовлена гофра;
- Степень пыле- влагоустойчивости;
- Допустимый диапазон температур;
- Устойчивость к горению;
- Сопротивление электрическому току;
- Геометрические параметры;
- Механическая прочность.
Диаметр и толщина стенки
Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки.
Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.
У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.
Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.
Материал и цветовое исполнение
Рис. 6. Разделение гофры по цветуСовременный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.
Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.
- Белые – подходят для слаботочных цепей;
- Серые — для размещения кабеля электропроводки;
- Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
- Зеленые – предназначены для прокладки линий связи;
- Красные – для монтажа силовых цепей на открытом воздухе;
- Синие — хорошо подходят для заливки в бетонные конструкции.
Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.
Прочностные характеристики
В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386.
1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.
Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:
- Очень легкая – минимальная величина сопротивления удару;
- Легкая – слабая механическая устойчивость, но отличная гибкость;
- Средняя – хорошо подходят для размещения в стенах;
- Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
- Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.
Особенности монтажа и крепежа
Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.
Рис. 7. Крепление гофры на дюбельЕсли же вы планируете штробить стены, то ее следует располагать в штробе.
За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.
Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.
Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.
Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.
При расположении за подвесными потолками и подобных нишах, в соответствии с п.
14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.
Как выбрать?
При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.
Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:
- Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
- На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
- Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;
- Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
- Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.
Список использованной литературы
- Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
- Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
- Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
- А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
- Д.Федоров «Электропроводка в квартире Своими руками» 2016
Ткацкий станок с разъемной проволокой и гофрированные трубки
Ткацкий станок / Гофрированный трубопроводТкацкий станок имеет множество применений в самых разных местах:
- Домашний ПК.
- Домашний кинотеатр
- Автомобильная проводка
- Везде, где провода и кабели представляют опасность или беспорядок
Держите свои провода под контролем, где бы они ни находились.
Ткацкий станок может улучшить общий вид помещения по доступной и конкурентоспособной цене.
Полиэтиленовая трубка скрепляет группы проводов и защищает от истирания и сдавливания. Устойчивость к автомобильным жидкостям и химикатам. Диапазон рабочих температур от -40 ° F до + 200 ° F (от -40 ° C до + 93 ° C)
Разрезной жгут проводов и гофрированные трубки
Жгут проводов представляет собой кабельный органайзер и устройство защиты проводов, которое обеспечивает эффективное решение для хранить длинные провода. Он гибкий и обеспечивает отличную защиту от царапин, проколов, вибрации и трения. Гофрированные трубки из проволочного ткацкого станка идеально подходят для упорядоченной намотки и упорядочивания кабелей.Вместо множества запутанных проводов и кабелей теперь у вас есть один аккуратный и организованный пучок кабелей, который помогает поддерживать организованную и безопасную рабочую среду.
Cable Ties and More — один из ведущих поставщиков ткацких станков и продукции для кабельных труб в Интернете, и их многолетний опыт позволил им определить приоритеты своих клиентов как в Интернете, так и в автономном режиме.
Возможно, не стоит покупать ткацкие станки где угодно! Cable Ties and More осознает тот факт, что покупки в Интернете могут быть сложными, потому что вы не знаете, кому можно доверять, однако это часть их миссии — предоставить вам услуги, которых вы заслуживаете.Некоторые довольные клиенты заявляют, что после покупки ткацких станков они так довольны качеством материалов и услуг, которые предлагает этот сайт.
Если вы ищете высококачественные, но доступные по цене ткацкие станки и свернутые трубы в Интернете, вы находитесь в нужном месте! Воспользуйтесь этой возможностью, чтобы принести эти кабельные органайзеры в свой дом или офис и увидеть разницу и улучшения, которые они могут принести вам и вашей семье. Посетите Cable Ties and More, чтобы узнать больше об их продуктах, доставке и ответить на любые вопросы, которые могут у вас возникнуть.
Гофрированная трубка с разъемным проводом черного цвета Kable Kontrol®
Политика возврата — (ПРОВОДНАЯ ТРУБКА)
ПОЛИТИКА ВОЗВРАТА 30 ДНЕЙ
Вы можете вернуть свою покупку в течение 30 дней после доставки и получить полную компенсацию за вычетом стоимости доставки.
Предметы должны быть в исходном состоянии, без видимых повреждений или порезов.
10 футов Cut длина ткацких станков составляет НЕ ОТМЕНА И ВОЗВРАТ
При возврате оптовых ящиков GAYLORD взимается 25% комиссия за пополнение запасов.
ИНСТРУКЦИИ ПО ВОЗВРАТУ
Заполните нашу связанную ФОРМУ RMA, чтобы получить разрешение на возврат (№ RMA) и инструкции по отправке.
Сообщите нам свой идентификатор заказа, имя и товары, которые вы хотите вернуть.
Как только мы получим ваш запрос, мы отправим вам по электронной почте разрешение на возврат и инструкции по отправке.
После получения возврата нам потребуется 3-5 рабочих дней, чтобы проверить товар и оформить возврат. Мы вернем вам деньги, используя ваш способ оплаты.
ВОЗВРАТ ДОСТАВКА
Стоимость доставки не возвращается, и покупатель несет ответственность за расходы по обратной доставке.
Мы рекомендуем вам вернуть товар через UPS, FedEx или застрахованную почту США с номером отслеживания.Товары, которые мы не получили, не подлежат оплате.
При любом обмене взимается плата за доставку.
КОРОБКА ИЛИ НЕПРАВИЛЬНЫЕ ЗАКАЗЫ
Все претензии по поводу недостачи или неправильного заказа необходимо сообщать нам по телефону или электронной почте в течение 5 рабочих дней с момента получения заказа. Пожалуйста, укажите свой идентификатор заказа на закупку, позиции и ваше имя.
ДЕФЕКТНАЯ ТОВАР
О дефектных продуктах необходимо сообщить нам в течение 30 дней с момента доставки по телефону или электронной почте.
Гофрированные трубки | Кабельный органайзер
| Sycor Номер по каталогу | Размер | Длина реза | Макс. Внутренний диаметр. | Диаметр изгиба | Давление разрыва | Ном. О. (Дюйм) | НОМ Стенка | Температура | |
|---|---|---|---|---|---|---|---|---|---|
| T5P.250 | 1/4 | 0,750 | 0,250 | 0.125 | 250 | 0,375 | 0,015 | от -40 ° C до 93 ° C | |
| T5P.375 | 3/8 | 1,00 | 0,375 | 0,187 | 200 | 0,625 | 0,020 | от -40 ° C до 93 ° C | |
| T5P.500 | 1/2 | 1,00 | 0.500 | 0,250 | 170 | 0,750 | 0,025 | от -40 ° C до 93 ° C | |
| T5P.625 | 5/8 | 1,00 | 0,625 | 0,312 | 150 | 0,937 | 0,025 | от -40 ° C до 93 ° C | |
| T5P.750 | 3/4 | 1.50 | 0,750 | 0,375 | 120 | 1,063 | 0,030 | от -40 ° C до 93 ° C | |
T5P. 875 | 7/8 | 1,50 | 0,875 | 0,438 | 100 | 1,250 | 0,030 | от -40 ° C до 93 ° C | |
| T5P1.00 | 1 | 2.00 | 1,00 | 0,500 | 80 | 1,375 | 0,035 | от -40 ° C до 93 ° C | |
| T5P1.25 | 1-1 / 4 | 2,00 | 1,25 | 0,625 | 70 | 1,625 | 0,035 | от -40 ° C до 93 ° C | |
| T5P1.50 | 1-1 / 2 | 2.00 | 1,50 | 0,750 | 60 | 1,812 | 0,035 | от -40 ° C до 93 ° C | |
| T5P2.00 | 2 | 2,00 | 2,00 | 1,00 | 50 | 2,625 | 0,040 | от -40 ° C до 93 ° C | |
| T5P2.50 | 2-1 / 2 | 2.50 | 2,51 | 2,50 | 75 | 3,306 | 0,040 | от -40 ° C до 93 ° C |
Доступны катушки различной длины
Скачать спецификацию
Разрезные или сплошные гофрированные трубки — это надежное и долговечное решение для организации проводки, которое подходит для использования в промышленных, коммерческих и жилых помещениях.
Гофрированная труба (также известная как ткацкий станок, разъемный ткацкий станок, кабелепровод, а иногда и извилистая или ошибочная трубка) в основном предназначена для защиты проводов и целей управления. Это чрезвычайно простой в использовании продукт, так как разрез, проходящий вдоль трубки, позволяет легко добавлять и удалять провода или кабели. Разъемные гофрированные трубы доступны в различных диаметрах и материалах, включая нейлон и полиэтилен.
от -40 ° C до 93 ° C
Строительство гофрированных труб:Трубка с параллельным кольцом, проходящая по всей трубе.
*
Варианты материалов: Нейлон
ПВХ
Тефлон: PTFE, ETFE, FEP
PE
PP
Гофрированный сплит-ткацкий станок изготовлен из прочного материала, устойчивого к истиранию, воздействию бензина, масел и химикатов.
Гофрированный разъемный / сплошной ткацкий станок — это экономичный, устойчивый к перегибам, легкий продукт, который идеально подходит для автомобильной промышленности, поскольку он очень надежен в качестве электрического или гидравлического трубопровода, который также может использоваться в передовых технологиях, таких как роботы.
ASTM D638, ASTM D792
SAE AS81914
Варианты цвета гофрированной трубки :
* Остальные — по запросу
Дополнительные услуги для гофрированных труб :
Все характеристики приведены только для справки.Технические характеристики зависят от производителя и могут быть изменены без предварительного уведомления. Обязательно уточняйте у своего торгового представителя самую точную и актуальную информацию при заказе.
| Арт. | Название позиции | Прейскурантная цена | Кол-во | Добавить |
| BLDPENS012100 | Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 1/2 дюйма x 100 футов | 14 долларов.99 | ||
| BLDPENS034100 | Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 3/4 дюйма x 100 футов | 19,99 долл. США | ||
| BLDPENS100100 | Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 1 дюйм x 100 футов | 24 доллара. | (Нет в наличии) | |
| BLDPENS112050 | Гибкие трубки ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 1 1/2 дюйма x 50 футов | 24,99 доллара США | (Нет в наличии) | |
| BLDPENS112100 | Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 1 1/2 дюйма x 100 футов | 49 долларов.99 | ||
| BLDPENS200050 | Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 2 дюйма x 50 футов | 29,99 долл. США | ||
| BLDPENS200100 | Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 2 дюйма x 100 футов | 59 долларов. | ||
| OLDPENS012100 | Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 1/2 дюйма x 100 футов | 14,99 $ | ||
| OLDPENS034100 | Гибкие трубки ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 3/4 дюйма x 100 футов | 19 долларов.99 | (Нет в наличии) | |
| OLDPENS100100 | Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 1 дюйм x 100 футов | 24,99 доллара США | ||
| OLDPENS112050 | Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 1 1/2 дюйма x 50 футов | 24 доллара. | (Нет в наличии) | |
| OLDPENS112100 | Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — оранжевые — диаметр 1 1/2 дюйма x 100 футов | 49,99 долл. США | (Нет в наличии) | |
| OLDPENS200050 | Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 2 дюйма x 50 футов | 29 долларов.99 | ||
| OLDPENS200100 | Гибкие трубки ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 2 дюйма x 100 футов | 59,99 долл. США | ||
| Отметьте товары, которые вы хотите приобрести, затем нажмите | ||||
99
99
99Разрезной ткацкий станок
Ткацкий станок — & — Зажимы для ткацкого станкаРазрезной ткацкий станок — один из наиболее часто используемых типов ткацких станков на рынке.
Del City гарантирует, что у вас есть ткацкие станки подходящего типа и размера, необходимые для вашего приложения, или вы можете установить их с различными доступными типами раздельных станков. Раздельные трубы ткацкого станка обычно используются для организации, защиты и удержания проводов и кабелей на месте. Легко установите трубку с прорезью по длине трубки, которая затем охватывает всю длину участка для полной защиты. Приобретите наши стандартные, красные, жаропрочные, устойчивые к ультрафиолету, щелевые и огнестойкие трубки для ткацких станков с разрезной проволокой.Стандартный ткацкий станок с разрезной проволокой, также известный как гофрированный ткацкий станок, защищает проволоку и кабели от истирания и раздавливания проводов внутри. Защитите свои участки проводов с помощью разъемных трубок черного или красного цвета. Опция высокотемпературного ткацкого станка разработана для высокотемпературных сред и может выдерживать диапазоны температур до 300 ° F. Огнестойкая версия имеет широкий диапазон нагрева до 275 ° F, а также огнестойкие свойства для дополнительной защиты окружающей среды.
Устойчивые к ультрафиолету, высокотемпературные раздельные трубки ткацкого станка содержат УФ-стабилизатор, который был протестирован на срок до 3000 часов защиты на солнце пустыни.Раздельная трубка с прорезями имеет прорези, которые позволяют дренировать проводники, что делает ее идеальной для сред, подверженных воздействию жидкости. Наконец, стандартные разъемные трубки размером 1/4 и 1 дюйма доступны в диспенсерах для удобства использования. Наш выбор трубок для раздельных ткацких станков доступен в различных размерах катушек от 100 до 28 000 футов. Таким образом, вы можете получить столько разветвленных трубок, сколько необходимо для выполнения работы. Простота использования, долговечность и надежность раздельного кабелепровода по-прежнему делают его одним из самых популярных и эффективных доступных вариантов ткацкого станка.Держите ваши провода и кабели организованными, защищенными и безопасными с помощью простого в использовании и эффективного ткацкого станка с разъемной проволокой.
Разрезной ткацкий станок
— один из наиболее часто используемых типов ткацких станков на рынке. Del City гарантирует, что у вас есть ткацкие станки подходящего типа и размера, необходимые для вашего приложения, или вы можете установить их с различными доступными типами раздельных станков. Раздельные трубы ткацкого станка обычно используются для организации, защиты и удержания проводов и кабелей на месте.Легко установите трубку с прорезью по длине трубки, которая затем охватывает всю длину участка для полной защиты. Приобретите наши стандартные, красные, жаропрочные, устойчивые к ультрафиолету, щелевые и огнестойкие трубки для ткацких станков с разрезной проволокой.
Стандартный ткацкий станок с разрезной проволокой, также известный как гофрированный ткацкий станок, защищает проволоку и кабели от истирания и раздавливания проводов внутри. Защитите свои участки проводов с помощью разъемных трубок черного или красного цвета. Опция высокотемпературного ткацкого станка разработана для высокотемпературных сред и может выдерживать диапазоны температур до 300 ° F.
Огнестойкая версия имеет широкий диапазон нагрева до 275 ° F, а также огнестойкие свойства для дополнительной защиты окружающей среды. Устойчивые к ультрафиолету, высокотемпературные раздельные трубки ткацкого станка содержат УФ-стабилизатор, который был протестирован на срок до 3000 часов защиты на солнце пустыни. Раздельная трубка с прорезями имеет прорези, которые позволяют дренировать проводники, что делает ее идеальной для сред, подверженных воздействию жидкости. Наконец, стандартные разъемные трубки размером 1/4 и 1 дюйма доступны в диспенсерах для удобства использования.Наш выбор трубок для раздельных ткацких станков доступен в различных размерах катушек от 100 до 28 000 футов. Таким образом, вы можете получить столько разветвленных трубок, сколько необходимо для выполнения работы. Простота использования, долговечность и надежность раздельного кабелепровода по-прежнему делают его одним из самых популярных и эффективных доступных вариантов ткацкого станка. Держите ваши провода и кабели организованными, защищенными и безопасными с помощью простого в использовании и эффективного ткацкого станка с разъемной проволокой.
Стойкий к ультрафиолетовому излучению высокотемпературный раздельный ткацкий станок Огнестойкий раздельный ткацкий станок
Диспенсеры для трубок с раздельными ткацкими станками
Гибкие полиэтиленовые неразрезные гофрированные жгуты для ткацких станков Производители, решения для прокладки кабелей
Гибкий полиэтиленовый неразделенный трубопровод ткацкого станка из гофрированного картона
Полиэтиленовые гофрированные трубки являются гибкими, легкими и устойчивыми к истиранию, бензину, маслам и другим химическим веществам, что позволяет этому гофрированному трубопроводу работать в экстремальных условиях, характерных для отсеков двигателей, производственного оборудования и гидравлических систем.
Гофрированные трубки из полиэтилена подходят для использования во многих отраслях промышленности, таких как автомобилестроение, компьютерная / электронная, сельскохозяйственная, морская, развлекательная, телекоммуникационная, строительная и специализированные.
Ткань для проволоки идеально подходит для создания жгутов проводов, а также для защиты, скрытия и управления кабелями в широком спектре приложений.
Что особенного в гофроткацких трубах?
1.Изготовлен из полиэтиленового материала
3. Устойчивость к порезам и истиранию
4. Гибкость и легкий вес
5. Устойчивость к ультрафиолетовому излучению
6. Устойчивость к автомобильным жидкостям и химикатам
7. Защита от истирания, раздавливания и трения.
Физические свойства
| Материал | Полиэтилен |
| Рабочая температура | От -40 ℃ до 90 ℃ |
| Воспламеняемость | Не огнестойкий |
| Стандартный цвет | Черный, оранжевый |
| Сертификация | ROHS, охват |
| Режущий инструмент | Ножницы |
Спецификация
Размер ID * OD (мм) Радиус изгиба (R ± 10%) Часть № Стандартный цвет Длина упаковки MJ-WLE-7 4.
5 мм * 7,0 мм 5.0 Чернить 200 м / катушка MJ-WLE-8.5 5,5 мм * 8,5 мм 8.0 Черный 200 м / катушка MJ-WLE-10 7.0 мм * 10,0 мм 10.0 Черный 100 м / катушка MJ-WLE-12 8,5 мм * 11,5 мм 15.0 Черный 100 м / катушка MJ-WLE-13 10.0 мм * 13,0 мм 20,0 Черный 100 м / катушка MJ-WLE-15.8 12,0 мм * 15,8 мм 30,0 Черный 100 м / катушка MJ-WLE-18.5 14,3 мм * 18,5 мм 40,0 Черный 100 м / катушка MJ-WLE-21.
2 17,0 мм * 21,2 мм 45,0 Черный 100 м / катушка MJ-WLE-25.0 21,0 мм * 25,0 мм 50,0 Черный 100 м / катушка MJ-WLE-28.5 23,0 мм * 28,5 мм 55,0 Черный 50 м / катушка MJ-WLE-34.5 29,0 мм * 34,5 мм 60,0 Черный 50 м / катушка MJ-WLE-42.5 36,0 мм * 42,5 мм 70,0 Черный 25 м / катушка MJ-WLE-54.5 48,0 мм * 54,5 мм 80,0 Черный 25 м / катушка
Приложение
Ткацкий станок используется для защиты электропроводки в промышленности, автомобилестроении, дома и офисе, поддерживает аккуратность и порядок кабелей или проводов.
Труба из разветвленного жгута / гофрированная трубка для кабелепровода от китайского производителя, завода, завода и поставщика ECVV.com
Технические характеристики
Гофрированная трубка кабельного короба / разделенный трубопровод
отлично подходит для защиты и упорядочивания вашего провода!
Также называется гофрированный пластиковый шланг, пластиковый шланг гофрированной формы, материал можно разделить на три типа: PE (полиэтилен), PP (полипропилен), PA (нейлон) и так далее. В структурной конструкции пластикового шланга со специальным типом профилированной формы «кольцевая канавка», эта конструкция продукта, разумная структура, разрушение общей трубы, традиционная структура «пластина», так что шланг имеет только достаточную прочность на сжатие и сопротивление удару прочность, но также имеет хорошую гибкость, устойчивость к скручиванию, способность к изгибу, выдерживает большие нагрузки и не ломается, однотипный, может быть быстро восстановлен и самостоятельно без каких-либо повреждений, блеск поверхности, защита проводов и кабелей и обеспечить изоляцию, водонепроницаемость и улучшить изгиб кабеля.
Подробная информация о продукте
Материал: PE PP PA (нейлон)
Цвет: черный, как правило, требуется другой цвет в соответствии с требованиями клиента.
Характеристики:
(1) Ткацкий станок из черного полиэтилена обеспечивает проволоку. жгуты с защитой от жары и солнечного света, воды, снега, соли, вибрационный износ, истирание или проколы. Самый быстрый и простой способ проволоки сборка жгута.
(2) Предварительная прорезь для удобства и простоты установки
(3) Идеально для использования с:
? Авто, Автобус и RV
? Электроника
? Бытовая техника
? Морское и сельскохозяйственное оборудование
? Электрощиты
? Аудио / видео система
? ПК / сетевая система
(4) Этот разъемный ткацкий станок продан длиной 1 метр
(3.3 фута) с шагом.
Например, если вам нужен ткацкий станок длиной 3 метра (10 футов), введите
3 как количество, когда вы делаете ставку / размещаете заказ (3 х 1 метр = 3 метра / 10
футов)
Вы получите ткацкий станок непрерывной длины, а не несколько секций.
Максимальная непрерывная длина каждого заказа составляет 100 м (330 футов)
(5) Пожалуйста, выберите правильный размер для вашего необходимо с приведенной ниже таблицей спецификаций. Различный размер и форма проволочной трубки или конверт доступны в моем магазине eBay.
(6) ВАЖНО:
Перед заказом убедитесь, сколько метров вам нужно!
(7) Технические характеристики:
Товар Материал: | полиэтилен (PE) PP PA (нейлон) |
Цвет: | Черный |
Температура Диапазон : | -40 ° F ~ + 200 ° F (-40 ° C ~ + 93 ° C) |
Длина: | по заказу (1 метр / 3. |
Самый дальний Диаметр: | ?
16 мм ± 5% |
Внутренний Диаметр: | ?
12 мм ± 5% |
3 футов на количество) 1. Материал: ПЭ
Диапазон температур: -20 ° C ~ 100 ° C
Цвет: черный, серый
Гофрированные трубки широко используются во многих сферах, где требуется защитное покрытие и первостепенное значение имеет гибкость.
| Технические характеристики | Внутренний диаметр (мм) | Внешний диаметр (мм) | Радиус скашивания (мм ± 10%) |
| AD10.0 | 6.5 | 10 | 15 |
AD13. 0 | 10 | 13 | 20 |
| AD15.8 | 12 | 15.8 | 25 |
| AD18.5 | 14,3 | 18,5 | 35 год |
| AD21.2 | 17 | 21,2 | 40 |
| AD28.5 | 23 | 28,5 | 45 |
| AD34.5 | 29 | 34,5 | 55 |
| AD42.5 | 36 | 42.5 | 65 |
| AD54.5 | 48 | 54,5 | 80 |
пластиковая гофрированная труба:
2.Материал: нейлон
Диапазон температур: -40 ° C ~ 115 ° C
Цвет: черный, серый
| Технические характеристики | Внутренний диаметр (мм) | Внешний диаметр (мм) | Радиус скашивания (мм ± 10%) |
AD10. 0 | 6.5 | 10 | 15 |
| AD13.0 | 10 | 13 | 20 |
| AD15.8 | 12 | 15.8 | 25 |
| AD18.5 | 14,3 | 18,5 | 35 год |
| AD21.2 | 17 | 21,2 | 40 |
| AD28.5 | 23 | 28,5 | 45 |
| AD34.5 | 29 | 34,5 | 55 |
| AD42.5 | 36 | 42.5 | 65 |
| AD54.5 | 48 | 54,5 | 80 |
(8) Пакет и содержимое:
1 трубка xSplitLoom в соответствии с вашим заказом (1 метр на количество).
Товар в сыпучей упаковке.
