Автоматические выключатели Easy9 Schneider-Electric
Перегрузка возникает при подключении к цепи нагрузки, больше расчетной. Это приводит к чрезмерному нагреву проводов, а как следствие повреждению изоляции и последующему короткому замыканию.
Короткое замыкание (КЗ), чаще всего, возникает при повреждении изоляции и не редко по вине персонала, обслуживающего электроустановку (пресловутый «человеческий фактор»).
Основные особенности автоматических выключателей Easy9:
|
|
|
Технические характеристики автоматических выключателей Easy9:
|
 выключателей Easy9
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица выбора автоматических выключателей Easy9:
| Параметры | Значение | |||||||
| Фото | ||||||||
| Номинальный ток (In) | 1 полюс | 2 полюса | 3 полюса | 4 полюса | ||||
| Кривая C | Кривая B | Кривая C | Кривая B | Кривая B | Кривая C | Кривая B | ||
| 6 А | EZ9F34106 | EZ9F14106 | EZ9F34206 | EZ9F14206 | EZ9F34306 | EZ9F14306 | EZ9F34406 | EZ9F14406 |
| EZ9F34110 | EZ9F14110 | EZ9F34210 | EZ9F14210 | EZ9F34310 | EZ9F14310 | EZ9F34410 | EZ9F14410 | |
| 16 А | EZ9F34116 | EZ9F14116 | EZ9F34216 | EZ9F14216 | EZ9F34316 | EZ9F34416 | EZ9F14416 | |
| 20 А | EZ9F34120 | EZ9F14120 | EZ9F34220 | EZ9F14220 | EZ9F34320 | EZ9F14320 | EZ9F34420 | EZ9F14420 |
| 25 А | EZ9F34125 | EZ9F14125 | EZ9F14225 | EZ9F34325 | EZ9F14325 | EZ9F34425 | EZ9F14425 | |
| 32 А | EZ9F34132 | EZ9F14132 | EZ9F34232 | EZ9F14232 | EZ9F34332 | EZ9F14332 | EZ9F34432 | EZ9F14432 |
| 40 А | EZ9F34140 | EZ9F14140 | EZ9F34240 | EZ9F14240 | EZ9F34340 | EZ9F14340 | EZ9F34440 | EZ9F14440 |
| 50 А | EZ9F34150 | EZ9F14150 | EZ9F34250 | EZ9F14250 | EZ9F34350 | EZ9F14350 | EZ9F34450 | EZ9F14450 |
| 63 А | EZ9F34163 | EZ9F14163 | EZ9F34263 | EZ9F14263 | EZ9F34363 | EZ9F14363 | EZ9F34463 | EZ9F14463 |
| Кол-во модулей Ш=18 мм | 1 | 2 | 3 | 4 | ||||

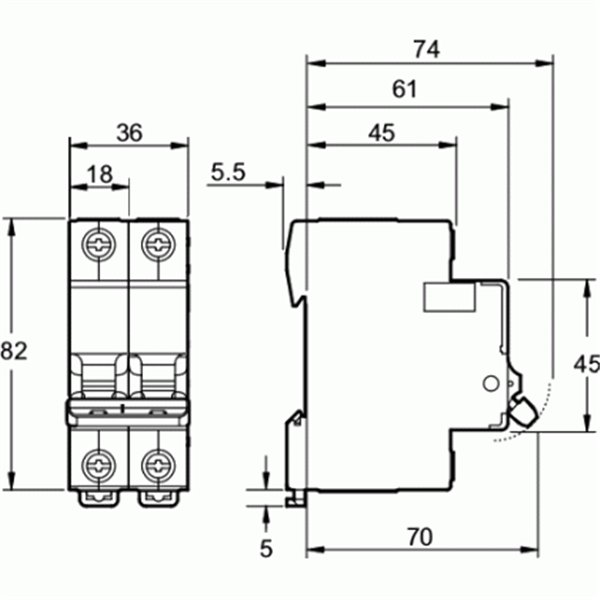

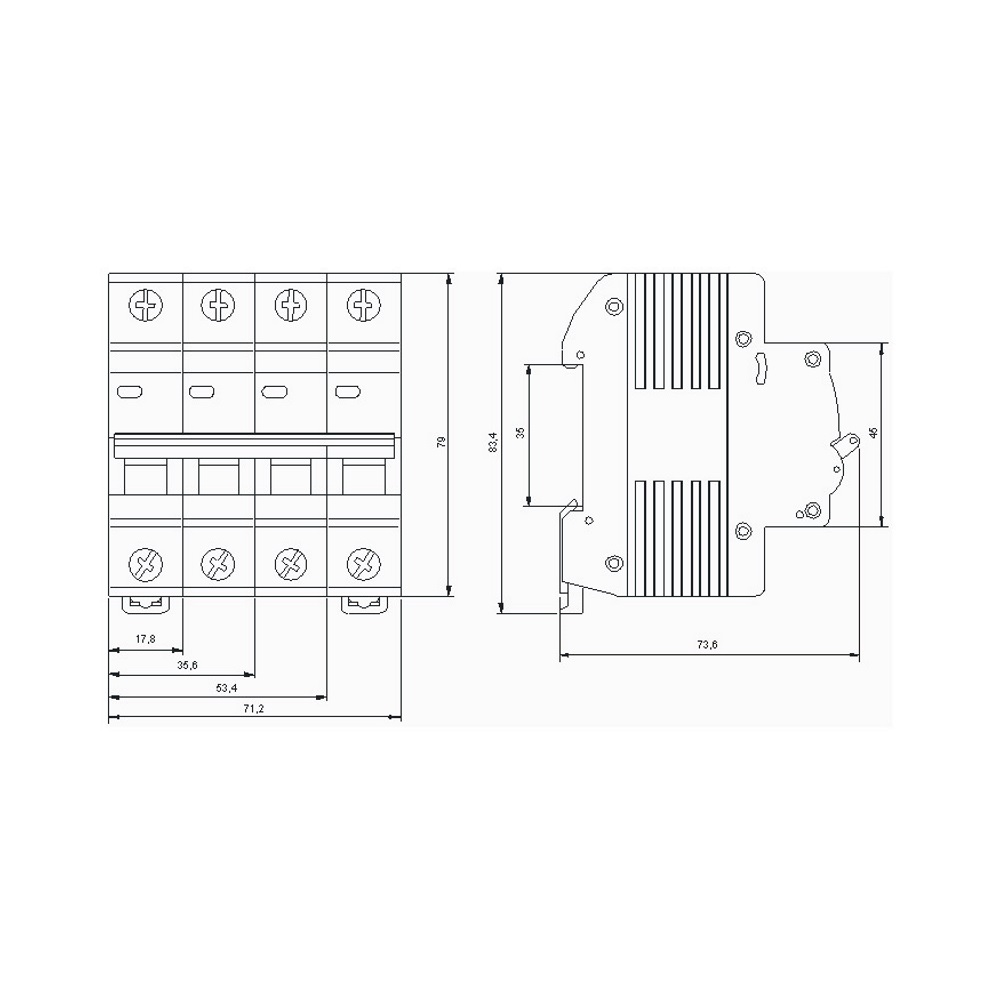

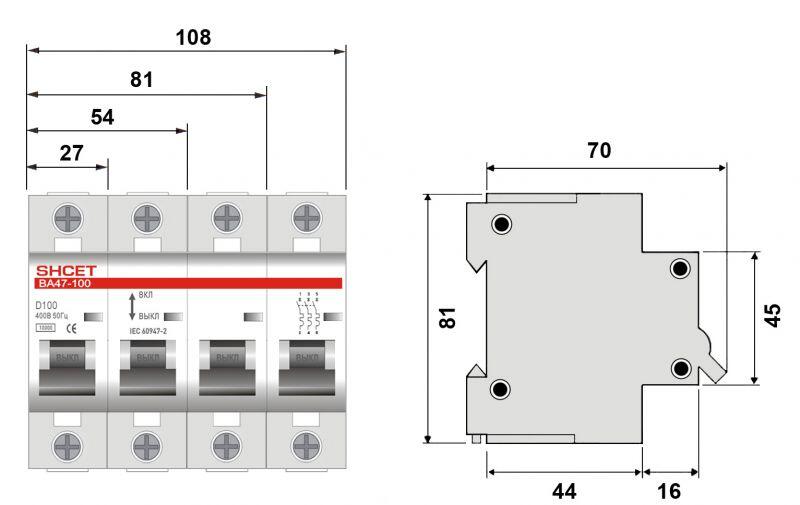

Габаритные размеры и вес автоматических выключателей Easy9:
Выбор автоматического выключателя в зависимости от тока нагрузки, сечения провода/кабеля и способа прокладки ГОСТ Р 50345−2010 (МЭК 60364−5-52):
Ном. ток автоматического выключателя |
Однофазная цепь | Трёхфазная цепь | |||||||||||||||
| Сечение кабеля (мм2) | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | |
| Тип установки |
Макс. номинальный ток (А) используемого автоматического выключателя |
||||||||||||||||
| А: в кабелепроводе или непосредственно в теплоизолированной стене, молдинге, наличнике, оконной раме | |||||||||||||||||
| Одножильный кабель | 10 | 16 | 25 | 32 | 40 | 50 | 80 | 80 | 10 | 16 | 20 | 25 | 40 | 50 | 70 | 80 | |
| Многожильный кабель | 10 | 16 | 25 | 32 | 40 | 50 | 70 | 80 | 10 | 16 | 20 | 25 | 32 | 50 | 50 | 80 | |
| В: в кабелепроводе в стене, в кабельном жёлобе или канале в стене, в пустотелом элементе здания | |||||||||||||||||
| Одножильный кабель | 16 | 20 | 32 | 40 | 50 | 70 | 100 | 125 | 10 | 20 | 25 | 32 | 50 | 63 | 80 | 100 | |
| Многожильный кабель | 16 | 20 | 25 | 32 | 50 | 50 | 80 | 80 | 10 | 20 | 25 | 32 | 40 | 63 | 80 | 80 | |
| С: непосредственно в стене, подвеска под потолком, в неперфорированном кабельном лотке, в кирпичной стене | |||||||||||||||||
| Одножильный или многожильный кабель | 16 | 25 | 32 | 40 | 63 | 80 | 100 | 125 | 16 | 20 | 32 | 40 | 50 | 70 | 80 | 100 | |
| D: в кабелепроводе в земле | |||||||||||||||||
| Многожильный или одножильный кабель | 20 | 25 | 32 | 40 | 50 | 70 | 80 | 80 | 16 | 20 | 25 | 32 | 50 | 63 | 80 | 80 | |
| D: непосредственно в земле | |||||||||||||||||
| Многожильный или одножильный кабель | 20 | 25 | 32 | 40 | 63 | 80 | 100 | 125 | 16 | 20 | 32 | 40 | 50 | 70 | 80 | 100 | |
| Е: на открытом воздухе, на кабельной лестнице, в перфорированном лотке | |||||||||||||||||
| Многожильный кабель | 20 | 25 | 40 | 40 | 70 | 80 | 100 | 125 | 16 | 25 | 32 | 40 | 50 | 80 | 100 | 125 | |
Серии автоматических выключателей Legrand
Купить автоматические выключатели Legrand
Серия выключателей Legrand DXТехнические характеристики Legrand DX
Серия выключателей Legrand TX
Технические характеристики Legrand TX
Серии автоматических выключателей Legrand
Автоматические выключатели предназначены для защиты цепей от перегрузок и коротких замыканий электрической сети, расположенных на строительных объектах или объектах жилого и административно- коммерческого назначения.
Компания Legrand выпускает автоматические выключатели для различных электротехнических нужд и решений, каждое из которых, как правило, обозначается серией автоматического выключателя.
Серия выключателей Legrand DX
Legrand DX- это серия модульных автоматических выключателей, устанавливаемых на Din рейку в распределительных щитах и боксах для электрических сетей, расположенных в офисах, складах, и других промышленных и коммерческих помещениях.
Серия DX отличается своей повышенной надежностью, широким ассортиментным спектром продукции, повышенными, по сравнению с другими сериями модульных выключателей, предельными токовыми характеристиками и коммутационными способностями.
Выключатели данной серии представлены с характеристиками срабатывания B, C, D, MA и Z, а также в диапазоне токовых нагрузок от 1А до 63А (облегченная серия DX3- e), и от 1А до 125А (серия DX3).
Технические характеристики Legrand DX
| Общие сведения | Стандарты |
ГОСТ Р 50345-2010 (МЭК 60898-1) ГОСТ Р 50030. 2-2010 (МЭК 60947-2)
|
|
| Количество полюсов | 1P…4P | ||
| Характеристики срабатывания | B, C | ||
| Номинальный ток In | А | 1…125 A | |
| Номинальная частота f | Гц | 50 / 60 Гц | |
| Категория перенапряжения | III | ||
| Степень загрязнения | 3 | ||
Данные согл. IEC/EN 60898-1 (за исключением данных согл. IEC/EN 60898-2)
|
Ном. рабочее напряжение Un | В | 1P: 230-400 В перем. Пост. тока |
| Макс. рабочее напряжение | В | 80 В на полюс | |
| Номинальная наибольшая отключающая способность Icn | кА | 6-10 кА | |
| Класс ограничения энергии (B, C до 40 А) | 3 | ||
| Данные согл. IEC/EN 60947-2 | Номинальное рабочее напряжение Ue | В |
1P: 230- 400 В перем. Пост. Тока
|
| Мин. рабочее напряжение | В | 12 В перем. тока — 12 В пост. Тока | |
| Номинальная предельная наибольшая отключающая способность Icu | кА | 6 кА | |
| Номинальная рабочая наибольшая отключающая способность Ics | кА | при напряжении ≤ 48 В: 10кА | |
| Испытательное напряжение изоляции | кВ | 2кВ (50 / 60 Гц, 1 мин.) | |
| Механические характеристики | Корпус | Класс изоляции II, RAL 7035 | |
| Рычаг | Класс изоляции II, черный, герметичный | ||
| Индикация положения контактов | Маркировка на рычаге (I ВКЛ / 0 ВЫКЛ) | ||
Степень защиты согл. EN 60529
|
IP20*, IP40 для корпуса с крышкой | ||
| Устойчивость к воздействию тропического климата в соотв. с IEC/EN 60068-2-30 | отн. влажность | 28 цикл. при 55 C/90-96% и 25 C/95-100% | |
| Температура окружающей среды | C | -25 … +70 C | |
| Температура хранения | C | -40 … +70 C |
Монтажные характеристики Legrand DX3 6000 габариты, совместимость
| Монтаж | Клеммы | двойные цилиндрические клеммы | ||
| Поперечное сечение проводников (сверху/снизу) | одножильный/много-жильный | мм2 | 35 мм2 / 35 мм2 | |
| гибкий | мм2 | 25 мм2 / 25 мм2 | ||
| AWG | 18 — 4 AWG \ 14 — 4 AWG | |||
| Поперечное сечение шин (сверху/снизу) | мм2 | 10 мм2 / 10 мм2 | ||
| AWG | 18 — 8 AWG | 14 — 8 AWG | |||
| Момент затяжки клемм | Нм | 2,8 Нм | ||
| дюйм- фунт | 18 дюйм-фунт | |||
| Отвертка | отвёртка Pozidrive № 2 | |||
| Монтаж | На DIN-рейку 35 мм согласно EN 60715 посредством системы быстрого крепления | |||
| Монтажное положение | любое | |||
| Подключение питания | сверху и снизу | |||
| Размеры и масса |
Монтажные размеры в соотв. с DIN EN 43880
|
Монтажный размер 1 | ||
| Габаритные размеры (В x Г х Ш) | мм | 85- 88 x 69 x 17,5 мм- 85-88 х 69 х 70,8 мм | ||
| Масса | г | ок. 115- 125 г | ||
| Совместимость со вспомогательными элементами | Вспомогательный контакт | Да | ||
| Сигнальный контакт | ||||
| Дистанционный расцепитель | Да | |||
| Расцепитель минимального напряжения | Да | |||
Таблица номинального тока Legrand DX3 6000 10kA C
| Количество полюсов | Номинальный ток | Кол-во модулей | Серия | Артикул производителя |
| In A | [17,5 мм] | |||
| 1P | 1 | 1 | DX3 6000 10кА C 1A | 407662 |
| 1P | 2 | 1 | DX3 6000 10кА C 2A | 407663 |
| 1P | 3 | 1 | DX3 6000 10кА C 3A | 407664 |
| 1P | 4 | 1 | DX3 6000 10кА C 4A | 407665 |
| 1P | 6 | 1 | DX3 6000 10кА C 6A | 407666 |
| 1P | 10 | 1 | DX3 6000 10кА C 10A | 407668 |
| 1P | 16 | 1 | DX3 6000 10кА C 16A | 407670 |
| 1P | 20 | 1 | DX3 6000 10кА C 20A | 407671 |
| 1P | 25 | 1 | DX3 6000 10кА C 25A | 407672 |
| 1P | 32 | 1 | DX3 6000 10кА C 32A | 407673 |
| 1P | 40 | 1 | DX3 6000 10кА C 40A | 407674 |
| 1P | 50 | 1 | DX3 6000 10кА C 50A | 407675 |
| 1P | 63 | 1 | DX3 6000 10кА C 63A | 407438 |
Серия выключателей Legrand TX
Серия модульных автоматических выключателей модульных автоматов Legrand TX пришла на смену устаревшей серии LR, которые считаются более бюджетным вариантом, как в стоимости, так и в характеристиках в отличие от DX и CX.
Назначение данных модульных автоматов идентична серии DX, но область применения гораздо более узкая: обеспечение электричеством жилых помещений и бытовых приборов.
Legrand TX производится с характеристиками срабатывания B, C и диапазоне токовых нагрузок от 6А до 63А.
Технические характеристики Legrand TX
| Общие сведения | Стандарты | ГОСТ Р 50345-2010 (МЭК 60898-1) ГОСТ Р 50030.2-2010 (МЭК 60947-2) | |
| Количество полюсов | 1P…4P | ||
| Характеристики срабатывания | B, C | ||
| Номинальный ток In | А | 6…63 A | |
| Номинальная частота f | Гц | 50 / 60 Гц | |
| Категория перенапряжения | III | ||
| Степень загрязнения | 3 | ||
Данные согл. IEC/EN 60898-1 (за исключением данных согл. IEC/EN 60898-2)
|
Ном. рабочее напряжение Un | В | 1P…4P: 230-400 В перем. Пост. тока |
| Макс. рабочее напряжение | В | 80 В на полюс | |
| Номинальная наибольшая отключающая способность Icn | кА | 6-10 кА | |
| Класс ограничения энергии (B, C до 40 А) | 3 | ||
| Данные согл. IEC/EN 60947-2 | Номинальное рабочее напряжение Ue | В | 1P-4P: 230- 400 В перем. Пост. Тока |
| Мин. рабочее напряжение | В |
12 В перем. тока — 12 В пост. Тока
|
|
| Номинальная предельная наибольшая отключающая способность Icu | кА | 6 кА, 10 кА | |
| Номинальная рабочая наибольшая отключающая способность Ics | кА | при напряжении ≤ 48 В: 6кА, 10кА | |
| Испытательное напряжение изоляции | кВ | 2кВ (50 / 60 Гц, 1 мин.) | |
| Механические характеристики | Корпус | Класс изоляции II, RAL 7035 | |
| Рычаг | Класс изоляции II, черный, герметичный | ||
| Индикация положения контактов | Маркировка на рычаге (I ВКЛ / 0 ВЫКЛ) | ||
Степень защиты согл. EN 60529
|
IP20*, IP40 для корпуса с крышкой | ||
| Устойчивость к воздействию тропического климата в соотв. с IEC/EN 60068-2-30 | отн. влажность | 28 цикл. при 55 C/90-96% и 25 C/95-100% | |
| Температура окружающей среды | C | -25 … +70 C | |
| Температура хранения | C | -40 … +70 C |
Монтажные характеристики Legrand TX3 габариты, совместимость
| Монтаж | Клеммы | двойные цилиндрические клеммы | ||
| Поперечное сечение проводников (сверху/снизу) | одножильный/много-жильный | мм2 | 35 мм2 / 35 мм2 | |
| гибкий | мм2 | 25 мм2 / 25 мм2 | ||
| AWG | 18 — 4 AWG \ 14 — 4 AWG | |||
| Поперечное сечение шин (сверху/снизу) | мм2 | 10 мм2 / 10 мм2 | ||
| AWG | 18 — 8 AWG | 14 — 8 AWG | |||
| Момент затяжки клемм | Нм | 2,8 Нм | ||
| дюйм- фунт | 18 дюйм-фунт | |||
| Отвертка | отвёртка Pozidrive № 2 | |||
| Монтаж | На DIN-рейку 35 мм согласно EN 60715 посредством системы быстрого крепления | |||
| Монтажное положение | любое | |||
| Подключение питания | сверху и снизу | |||
| Размеры и масса |
Монтажные размеры в соотв. с DIN EN 43880
|
Монтажный размер 1 | ||
| Габаритные размеры (В x Г х Ш) | мм | 85- 88 x 69 x 17,5 мм — 85-88 х 69 х 70,8 мм | ||
| Масса | г | ок. 115- 125 г | ||
| Совместимость со вспомогательными элементами | Вспомогательный контакт | Да | ||
| Сигнальный контакт | ||||
| Дистанционный расцепитель | Да | |||
| Расцепитель минимального напряжения | Да | |||
Таблица номинального тока Legrand TX3 6000 6kA C 1P
| Количество полюсов | Номинальный ток | Кол-во модулей | Серия | Артикул производителя |
| In A | [17,5 мм] | |||
| 1P | 6 | 1 | TX3 6000 6кА C 6A | 404025 |
| 1P | 10 | 1 | TX3 6000 6кА C 10A |
404026 |
| 1P | 16 | 1 | TX3 6000 6кА C 16A |
404028 |
| 1P | 20 | 1 | TX3 6000 6кА C 20A |
404029 |
| 1P | 25 | 1 | TX3 6000 6кА C 25A |
404030 |
| 1P | 32 | 1 | TX3 6000 6кА C 32A |
404031 |
| 1P | 40 | 1 | TX3 6000 6кА C 40A |
404032 |
| 1P | 50 | 1 | TX3 6000 6кА C 50A |
404033 |
| 1P | 63 | 1 | TX3 6000 6кА C 63A |
404034 |
Таблица соответствия оборудования серии LR и новой серии TX
Автоматические выключатели 6000 A — 6 кA — кривая С
| Номинальный ток (A) | Оборудование серии LR | Оборудование новой серии TX | Номинальный ток (A) | Оборудование серии LR | Оборудование новой серии TX | Номинальный ток (A) | Оборудование серии LR | Оборудование новой серии TX |
| 1Полюс | Артикул | Артикул | 2Полюса | Артикул | Артикул | 3Полюса | Артикул | Артикул |
| 6 | 604802 | 404025 | 6 | 604817 | 404039 | 6 | 604832 | 404053 |
| 10 | 604803 | 404026 | 10 | 604818 | 404040 | 10 | 604833 | 404054 |
| 16 | 604805 | 404028 | 16 | 604820 | 404042 | 16 | 604835 | 404056 |
| 20 | 604806 | 404029 | 20 | 604821 | 404043 | 20 | 604836 | 404057 |
| 25 | 604807 | 404030 | 25 | 604822 | 404044 | 25 | 604837 | 404058 |
| 32 | 604808 | 404031 | 32 | 604823 | 404045 | 32 | 604838 | 404059 |
| 40 | 604809 | 404032 | 40 | 604824 | 404046 | 40 | 604839 | 404060 |
| 50 | 604810 | 404033 | 50 | 604825 | 404047 | 50 | 604840 | 404061 |
| 63 | 604811 | 404034 | 63 | 604826 | 404048 | 63 | 604841 | 404062 |
Серия Legrand DRX
Серия Legrand DRX включает в себя линейку автоматических выключателей в литом корпусе с термомагнитными расцепителями с номинальным током до 250 А.
Предназначены для множества решений электроустановки сетей с пониженным напряжением, обеспечивая защиту от поражения током при перегрузках и коротких замыканиях, благодаря усиленной конструкции, позволяет работать в условиях повышенных температур.
Серия Legrand DPX
Выключатели в литом корпусе Legrand DPX идентичны по принципу назначения и применения что и DRX. Выпускаются на токи от 16 до 1600 А с предельными коммутационными способностями от 16 до 100 кА, в стационарном: 1 и 2-х полюсные версии, а также выкатном исполнении: 3-х и 4-х полюсные версии. Данное решение таких исполнений в серии DPX значительно облегчает процесс монтажа и способствует удобству эксплуатации.
Серии Legrand MPX, CPX и DMX
Данные серии включают в себя воздушные автоматические выключатели Legrand со встроенными функциями измерения, электронным расцепителем и многофункциональным измерительным блоком с LCD дисплеем, а также мотор автоматы.
Назначение: предотвращение от перегрузки и замыканий электрических моторов для отопительного оборудования, систем воздушной циркуляции и кондиционировании, промышленного оборудования.
Выключатели оснащены усовершерствоваными изоляционными материалами, способными выдержать предельные показатели термического и механического напряжения в диапазоне номинальных токов от 16А до 6300А.
Различие серий Legrand MPX, CPX и DMX в основном обуславливается сферой применения в зависимости от требуемого технического задания и условий выполнения решений электроустановки.
Также о новых выключателях 5SL6 в новом разделе
Автоматические выключатели Siemens 5SL6 — ОбзорПреимущесва автоматов Siemens 5SL6 — Эффективная защита от случайного прикосновения при управлении механизмом снятия/установки автомата на DIN-рейку Технические характеристики выключателей Siemens 5SL6
Данные для заказа автоматических выключателей Siemens 5SL6Данные для заказа — 1-, 1+N, 2-, 3-, 3+N и 4-полюсные автоматы Siemens 5SL6 Характеристики C и B Установочная глубина 70 мм
ПринадлежностиДанные для заказа — Блок-контакты состояния(AS) Блок-контакты срабатывания(FC) Блокировки ручки
Габаритные размеры автоматических выключателей Siemens 5SL6 | |||||
.. 3 Нм
), кг
050Автоматические выключатели ВА88
Сегодня мы с вами поговорим про силовые выключатели. У разных производителей они называются по-разному. Мы возьмем за основу силовые автоматы такого производителя, как ТДМ Электрик. Это проверенный производитель модульного оборудования, силовых выключателей, рубильников и огромного количества других интересных устройств. Почему именно этот производитель взят за основу, а не другие? Все просто, мы продаем больше всего модульного оборудования от ТДМ и знаем о нем все.
К тому же в каталогах других производителей есть сравнительные таблицы аналогов, по которым можно посмотреть какое наименование автоматов того или иного бренда аналогично тому, что вам нужно. Так что сегодня мы расскажем именно про ВА88 от ТДМ Электрик. А что именно вам нужно, решайте сами.

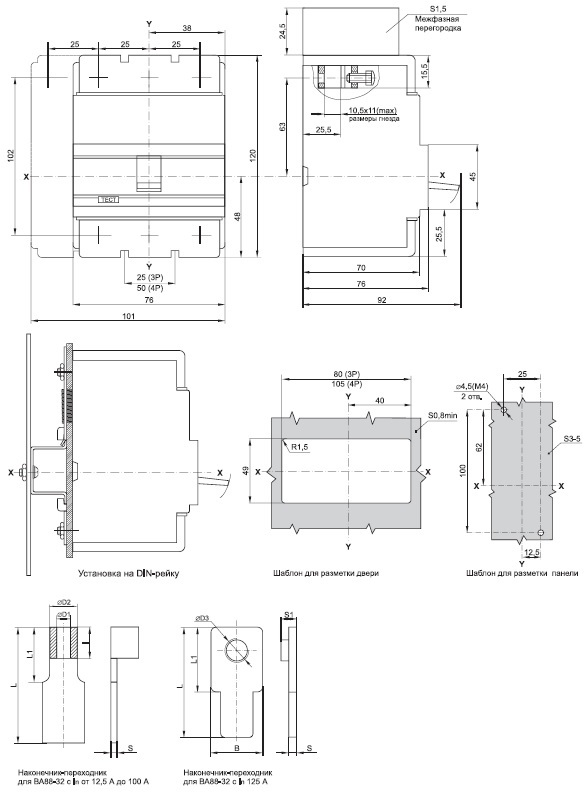

ВА88
Автомат ВА88 — это силовой автомат. Что значит силовой? В данном случае, это значит, что автомат рассчитан на гораздо более высокую номинальную отключающую способность. Это очень важная характеристика, не зря именно она и является отличительной чертой автоматических выключателей. Она показывает, какой максимальный ток короткого замыкания способен отключить данный автомат. Но не просто отключить, а так, чтобы после устранения неполадок, без какого-либо технического обслуживания автомат снова сможет работать в штатном режиме. То есть это максимальное напряжение, при котором автоматический выключатель не сливается.
Автоматические выключатели серии ВА88 применяются очень широко и трудятся в огромном количестве электроустановок.
Их используют как вводные автоматы в шкафах ВРУ. В итоге, такие автоматические выключатели применяются в жилом и нежилом строительстве, на производствах и электростанциях. Назначение таких автоматов так же весьма обширно.
Первая и самая основная их функция — это проведение тока в нормальном режиме. То есть в штатном режиме автомат пропускает через себя нагрузку.
Второе — ВА88, как и другие автоматические выключатели, отключает питание при коротком замыкании.
Третье — это оперативное включение и выключение питания в электрических цепях. Все автоматы выполнены из стеклонаполненного полиамида. Такой полиамид по своему составу очень схож со стекловолокном, что обеспечивает автоматическому выключателю полную защиту от деформаций.
Может показаться странным, кому понадобиться деформировать автоматический выключатель? Но если вдуматься, то все становится на свои места. В автомате есть токопроводящие элементы из меди и других металлов.
Они, при прохождении через них электрического монстра, нагреваются. Виной всему вездесущее сопротивление. Но когда случается короткое замыкание, токи резко возрастают, а соответственно температура проводников так же устремляется вверх. И обычная пластмасса при такой температуре просто стечет вниз и этим все кончится. Так что только стекловолокно поможет нам.
Конструкция
Огромным плюсом силовых выключателей ВА88 является то, что они имеют очень простую конструкцию, и это сильно упрощает жизнь пользователям и электрикам. К такому автомату можно самому, не будучи профессионалом, подключить дополнительные устройства. Также, такой автомат можно смонтировать на Din-рейку, правда для этого понадобится специальная скоба. Также, благодаря хорошей качественной сборке, автомат можно устанавливать не вертикально, а под углом, вплоть до 30 градусов. На самом деле, это может показаться странным, но в определенных ситуациях это может понадобится. Основным преимуществом автоматического выключателя ВА88 от ТДМ Электрик вляются его габаритные размеры, они на пятнадцать процентов меньше чем у аналогов других производителей.
Маркировка и правило выбора автоматических выключателей
Самая первая характеристика — это номинальный ток. Она показывает, какой ток может пропускать через себя автомат бесконечно долго, без отключения цепи. Эта характеристика очень разнится в зависимости от габарита, и может быть от 12,5 до 1600 ампер. Вот мы подошли к второй характеристике — габарит. Габарит — это размер автомата, и тут как вы понимаете, все просто — чем больше автомат, тем больше его номинальный ток. Габариты бывают 32, 33, 35, 37, 40, 43. С возрастанием числа в маркировке габарита, растет и номинальный ток. Дальше в списке характеристик — номинальная отключающая способность. О том, что это такое, мы разобрались в начале статьи, сейчас поговорим в чем отличие от обычных автоматов.
У обычных автоматов российских производителей номинальная отключающая способность равна 4,5 килоамперам, в редких случаях 6. А у силовых автоматов ВА88 этот показатель только начинается с 25 килоампер.
Только вдумайтесь: 25 000 ампер, это колоссальное значение. Но это не предел, у тех автоматов, что имеют номинальный ток более 1000 ампер, отключающая способность 50 килоампер, впечатляет? Настолько мощные автоматы снабжены электронным расцепителем. Также у автоматических выключателей есть рабочее напряжение. Оно может быть совершенно разным, но как правило это 220 или 400 вольт. Степень защиты IP30, является стандартом для подобных устройств и автоматы ВА88 ей соответствуют.
Курская правда — Бизнес новости
Опрос на рынке Насекомое двери Защита и Windows, 2021-2026 Отчет о статусе и прогнозе глобального рынка Насекомое двери Защита и Windows,, категоризирует глобальный размер рынка Насекомое двери Защита и Windows, (стоимость и объем) ключевым игрокам, типу, приложению и региону. Самым… Continue Reading →
Опрос на рынке B2C Повторяющиеся Billing Software 2021-2026 Отчет о статусе и прогнозе глобального рынка B2C Повторяющиеся Billing Software, категоризирует глобальный размер рынка B2C Повторяющиеся Billing Software (стоимость и объем) ключевым игрокам, типу, приложению и региону.
Самым большим количеством доклада… Continue Reading →
Умный пост Рынок 2021 включает в себя ограничения, рыночные водители, возможности, проблемы, инвестиционный потенциал, будущая дорожная карта, новые инновации, профили поставщиков, тенденции рынка и стратегии. В докладе также подробно описывается прогнозы рынка для мирового Умный пост рынка. Кроме того, были… Continue Reading →
Язвой Язва Лечение Статистический отчет о географической обследовании 2021 г., представленный здесь, является чрезвычайно ценным активом, который может помочь лицам, партнерам, руководителю и другим членам рынка, чтобы получить комфортную с каждым фактором, влияющим на развитие мирового рынка Язвой Язва Лечение.… Continue Reading →
Опрос на рынке Препараты для лечения хронического кашля 2021-2026 Отчет о статусе и прогнозе глобального рынка Препараты для лечения хронического кашля, категоризирует глобальный размер рынка Препараты для лечения хронического кашля (стоимость и объем) ключевым игрокам, типу, приложению и региону.
Самым… Continue Reading →
Отчет NVME SSDS. Market состоит из основных и второстепенных игроков, описывающих, среди прочего, их географическое присутствие, продукты и услуги, бизнес-стратегии, продажи и долю рынка, а также последние события. Кроме того, в отчете о рынке NVME SSDS. освещаются многочисленные стратегические инициативы,… Continue Reading →
Тиристоры Устройства защиты от перенапряжений Статистический отчет о географической обследовании 2021 г., представленный здесь, является чрезвычайно ценным активом, который может помочь лицам, партнерам, руководителю и другим членам рынка, чтобы получить комфортную с каждым фактором, влияющим на развитие мирового рынка Тиристоры… Continue Reading →
Пена Туалетный Статистический отчет о географической обследовании 2021 г., представленный здесь, является чрезвычайно ценным активом, который может помочь лицам, партнерам, руководителю и другим членам рынка, чтобы получить комфортную с каждым фактором, влияющим на развитие мирового рынка Пена Туалетный.
Основные методы,… Continue Reading →
Отчет Формовые бутылки Market состоит из основных и второстепенных игроков, описывающих, среди прочего, их географическое присутствие, продукты и услуги, бизнес-стратегии, продажи и долю рынка, а также последние события. Кроме того, в отчете о рынке Формовые бутылки освещаются многочисленные стратегические инициативы,… Continue Reading →
Количественная ПЦР Статистический отчет о географической обследовании 2021 г., представленный здесь, является чрезвычайно ценным активом, который может помочь лицам, партнерам, руководителю и другим членам рынка, чтобы получить комфортную с каждым фактором, влияющим на развитие мирового рынка Количественная ПЦР. Основные методы,… Continue Reading →
Почему размеры корпуса имеют значение для автоматических выключателей в литом корпусе
Автоматические выключатели в литом корпусе (MCCB) являются критически важными строительными блоками для многих электрических панелей.
Но производителей панелей можно простить за то, что они иногда относились к этим устройствам как к товару. Однако физическая конструкция этих продуктов может иметь большое значение в том, насколько эффективно производители панелей могут выполнять свою работу, потому что, когда дело доходит до MCCB, меньший размер может быть лучше.
Начиная с самого начала, MCCB — это автоматические выключатели, в которых все токоведущие части, механизмы и расцепляющие устройства объединены в литой корпус, изготовленный из изоляционного материала.Предназначенные для защиты подключенных цепей в низковольтных распределительных сетях, автоматические выключатели состоят из двух основных компонентов:
- Рама — считается корпусом выключателя. Это формованный изолированный корпус, изготовленный из стеклопластика, термореактивной композитной смолы или термопласта из стекловолокна.
- Расцепитель — это мозг выключателя. Он активирует рабочий механизм при коротком замыкании или длительной перегрузке по току.
Самые современные расцепители защиты на сегодняшний день являются электронными и предлагают гибкие варианты монтажа в зависимости от области применения.
Самые современные расцепители защиты на сегодняшний день являются электронными и предлагают гибкие варианты монтажа в зависимости от области применения.Системы распределения электроэнергии в зданиях включают несколько автоматических выключателей в централизованные электрические панели. Сборка этих панелей — сложный процесс. Обеспечение долговечных электрических соединений, устранение возможных потребностей во вспомогательных цепях, соблюдение требований по утечке на землю и предоставление возможности для будущих обновлений — все это может быть частью одного и того же задания.
Эти проблемы множатся, если принять во внимание критически важный элемент пространства. В промышленных и небольших коммерческих помещениях, особенно на стенах, может быть ценная недвижимость, поэтому минимизация размеров панелей также может быть целью заказчика. Но монтаж панели меньшего размера может означать, что строители тратят больше времени, так как регулировку становится все труднее.

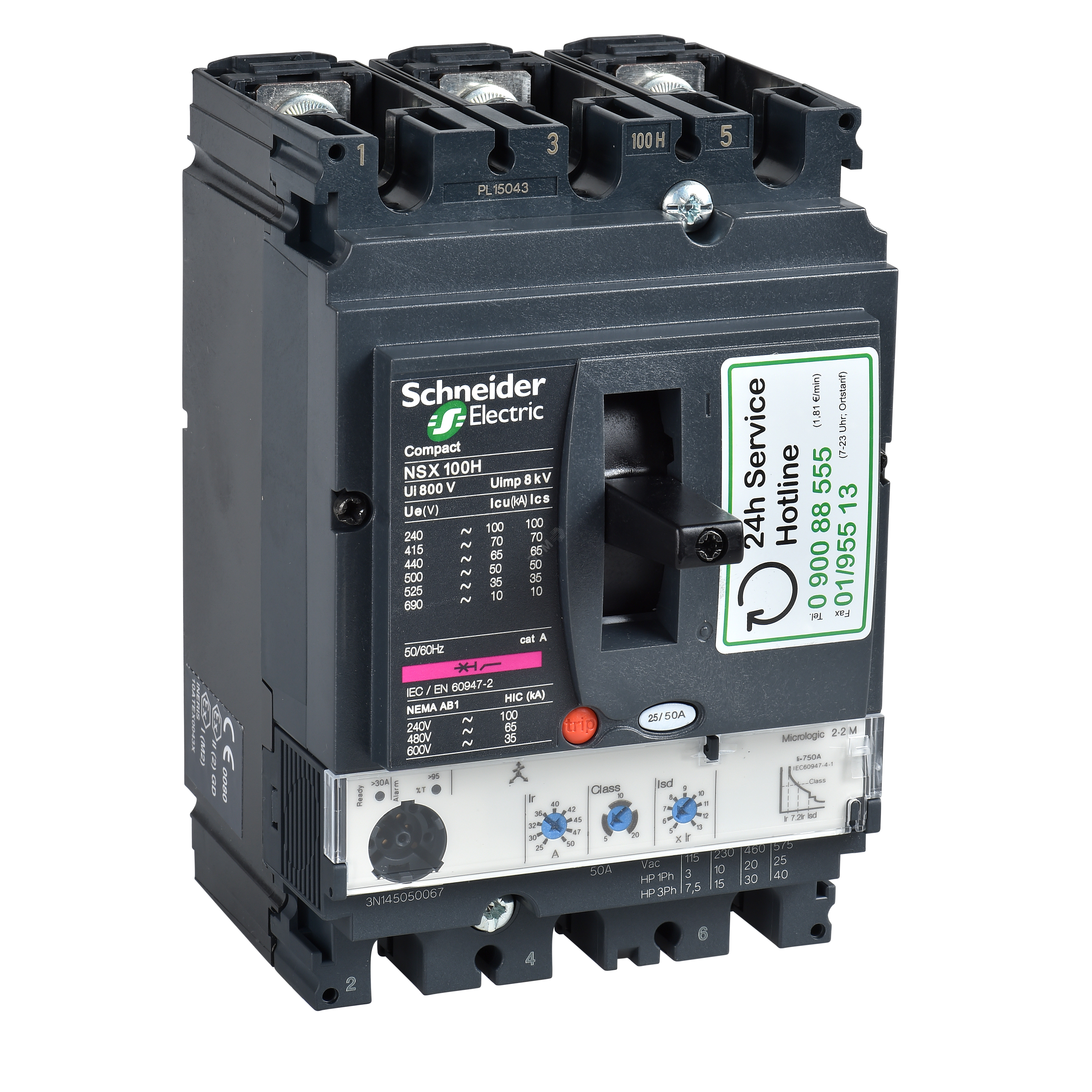

Например, автоматические выключатели ComPact NSX решают проблемы, связанные с недвижимостью щитовой платы, путем включения защиты от утечки на землю в выключатели.Расцепители в этих выключателях взаимозаменяемы, поэтому со временем их можно модернизировать, чтобы включить в них более продвинутые функции измерения и сигнализации. Даже при меньшей занимаемой площади эти автоматические выключатели имеют отключающую способность до 100 кА при 690 В. Посмотрите видео ниже, чтобы узнать больше!
Теперь компактные выключатели ComPact NSXm могут сделать сборку панелей еще проще.
Эти устройства рассчитаны на отключающую способность до 70 кА при 415 В, а также имеют защиту от утечки на землю.Дополнительно производители панелей получают выгоду от:
- Разъемы EverLink ™, которые позволяют легко подключать кабели с помощью запатентованного подпружиненного механизма, который также поддерживает постоянное давление на подключенные кабели с течением времени.
- Вспомогательные устройства одним щелчком, которые просто защелкиваются на месте и могут быть установлены на месте и видимы снаружи.
- Встроенные DIN-рейки, поэтому эти выключатели просто встают на место.
Чтобы получить дополнительную информацию об обеспечении защиты электропитания, загрузите нашу техническую документацию «Как обеспечить безопасное и долговечное подключение к электросети для вашей электрической установки.«Кроме того, не забудьте зарегистрироваться на нашем портале для конструкторов панелей, чтобы найти еще больше способов упростить и повысить эффективность работы конструкторов панелей.
Размеры устаревшего автоматического выключателя Westinghouse
10 октября 2019 г. Без категории
Устаревшие автоматические выключатели Westinghouse, изготовленные с 1950-х по 2000-е годы, трудно идентифицировать. Хотя у некоторых из этих автоматических выключателей есть доступные замены, которые будут взаимозаменяться с использованием адаптеров или напрямую заменять устаревшие автоматические выключатели, пока нет механизма внешней ручки, подобного тому, что в Центре управления двигателями , я надеюсь, что эта информация может быть полезной. помочь вам. Мы будем рады помочь вам выяснить, что вам нужно, и дать вам предложения по возможности модернизации для ваших замен.
CA Frame
| Ширина: 4,13 |
| Высота: 6,50 |
| Глубина: 2,69 |
E Frame
| Ширина: 4,13 |
| Высота: 6,00 |
| Глубина: 3,38 |
EA Рама
Ширина: 4. 13 |
| Высота: 6,00 |
| Глубина: 3,38 |
EB Рамка
| Ширина: 4,13 |
| Высота: 6,00 |
| Глубина: 3,38 |
EHB Рама
| Ширина: 4,13 |
| Высота: 6,00 |
| Глубина: 3,38 |
Рама EH
| Ширина: 4.13 |
| Высота: 6,50 |
| Глубина: 3,38 |
F Рама
FA Рама
| Ширина: 4,13 |
| Высота: 6,50 |
| Глубина: 3,38 |
G Рамка
| Ширина: 8,25 |
| Высота: 9,38 |
| Глубина: 4,06 |
GHC Frame
| Ширина: 3.00 |
| Высота: 4,88 |
| Глубина: 2,94 |
FA Рама
| Ширина: 4,13 |
| Высота: 6,50 |
| Глубина: 3,38 |
FB Рама
| Ширина: 4,13 |
| Высота: 6,00 |
| Глубина: 3,38 |
Рама HFA
Ширина: 4. 13 |
| Высота: 6,50 |
| Глубина: 3,38 |
Рама HKA
| Ширина: 5,50 |
| Высота: 10,13 |
| Глубина: 4,06 |
HLA
| Ширина: 8,25 |
| Высота: 10,75 |
| Глубина: 4,06 |
Рама HLB
| Ширина: 5.50 |
| Высота: 10,13 |
| Глубина: 4,06 |
Рама HMA
| Ширина: 8,25 |
| Высота: 16,00 |
| Глубина: 4,06 |
Рама HMC
| Ширина: 8,25 |
| Высота: 16,00 |
| Глубина: 4,06 |
Рама HNC
| Ширина: 8.25 |
| Высота: 16,00 |
| Глубина: 5,50 |
JA Frame
| Ширина: 5,50 |
| Высота: 10,13 |
| Глубина: 4,06 |
JB Frame
| Ширина: 4,13 |
| Высота: 10,00 |
| Глубина: 4,06 |
K Рамка
Ширина:
8. 25 |
| Высота: 15,50 |
| Глубина: 4,06 |
КБ Рамка
| Ширина: 4,13 |
| Высота: 10,00 |
| Глубина: 4,06 |
Рама KL
| Ширина: 8,25 |
| Высота: 15,50 |
| Глубина: 4,06 |
L Рама
| Ширина: 8.25 |
| Высота: 22,00 |
| Глубина: 5,50 |
LA Рама
| Ширина: 8,25 |
| Высота: 10,75 |
| Глубина: 4,06 |
Рама LAB
| Ширина: 8,25 |
| Высота: 10,75 |
| Глубина: 4,06 |
Рама LB
| Ширина: 5.50 |
| Высота: 10,13 |
| Глубина: 4,06 |
Рамка LC
| Ширина: 8,25 |
| Высота: 10,75 |
| Глубина: 4,06 |
Рамка MA
Рамка MC
Рамка NC
| Ширина: 8,25 |
| Высота: 16,00 |
| Глубина: 5,50 |
PA Рама
Ширина:
12. 06 |
| Высота: 22,06 |
| Глубина: 9,06 |
Рама PB
| Ширина: 12.06 |
| Высота: 22.06 |
| Глубина: 9.06 |
Рамка ПК
| Ширина: 12.06 |
| Высота: 22.06 |
| Глубина: 9.06 |
Рама QCC
| Ширина: 4.50 |
| Высота: 7,00 |
| Глубина: 3,38 |
% PDF-1.4
%
1 0 объект
>
эндобдж
6 0 obj
>
эндобдж
2 0 obj
>
эндобдж
3 0 obj
>
эндобдж
4 0 obj
>
эндобдж
5 0 obj
>
эндобдж
7 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 28
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 774
/ TrimBox [0.
0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
8 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 35
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 775
/ TrimBox [0,0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
9 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 18
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 776
/ TrimBox [0.0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
10 0 obj /Последнее изменение
/ NumberOfPageItemsInPage 18
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 883
/ TrimBox [0,0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
11 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 18
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1000
/ TrimBox [0.
0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
12 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 10
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1127
/ TrimBox [0,0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
13 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 13
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1128
/ TrimBox [0.0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
14 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 17
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1129
/ TrimBox [0,0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
15 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 17
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1130
/ TrimBox [0.
0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
16 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 12
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1131
/ TrimBox [0,0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
17 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 13
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1132
/ TrimBox [0.0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
18 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 16
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1133
/ TrimBox [0,0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
19 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 21
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC / ImageI]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1136
/ TrimBox [0.
0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
20 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 20
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC / ImageI]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1140
/ TrimBox [0,0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
21 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 20
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1150
/ TrimBox [0.0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
22 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 31
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1155
/ TrimBox [0,0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
23 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 24
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1156
/ TrimBox [0.
0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
24 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 21
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ XObject>
>>
/ Повернуть 0
/ StructParents 0
/ TrimBox [0,0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
25 0 объект /Последнее изменение
/ NumberOfPageItemsInPage 9
/ NumberofPages 1
/ OriginalDocumentID
/ PageItemUIDToLocationDataMap>
/ PageTransformationMatrixList>
/ PageUIDList>
/ PageWidthList>
>>
>>
/ Ресурсы>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 1
/ TrimBox [0.0 0,0 612,0 792,0]
/ Тип / Страница
>>
эндобдж
26 0 объект
>
эндобдж
27 0 объект
>
эндобдж
28 0 объект
>
транслировать
HWko_1ZQbYM7-дhH.IM} gIJW
Z͜9 {fvf6} Z \]
? ݂ z qPT
8X E; do ‘& Ka8ӄ
jPQjE {p9yonN6}?. $ 4u / E1
PYF
Ознакомьтесь с вашими автоматическими выключателями большой мощности
Автоматические выключатели большой мощности обслуживают 240-вольтовые электроприборы в доме, такие как сушилки для белья, электрическая плита, центральный кондиционер, электрический водонагреватель или гидромассажная ванна.
Как правило, каждое основное устройство имеет свою собственную цепь и выключатель.Как и обычные выключатели для стандартных 120-вольтных цепей, выключатели большой мощности являются «привратниками» цепной проводки, защищая ее от перегрузок, неисправностей и других опасностей.
Определение выключателей большой мощности
Самый простой способ отличить стандартный автоматический выключатель от его родственника большой емкости — это проверить размер: стандартные выключатели, также называемые однополюсными выключателями, тоньше и занимают один пронумерованный слот в корпусе. сервисная панель (автомат выключателя).Двухполюсные автоматические выключатели большой мощности AKA в два раза превышают ширину стандартных автоматических выключателей и занимают два паза в панели. Некоторые двухполюсные выключатели имеют один тумблер (рычаг, который вы переводите обратно в положение ВКЛ, когда выключатель срабатывает), в то время как у других есть два переключателя, связанных вместе пластиковой соединительной планкой или стержнем; это гарантирует одновременное срабатывание обеих половин выключателя.
Другой отличительной чертой выключателя большой мощности является номинальный ток (сила тока), обозначенный числом, нанесенным на конце каждого выключателя.Выключатели большой мощности могут быть рассчитаны на ток от 15 до 50 ампер (на каждом переключателе), а стандартные автоматические выключатели — на 15 или 20 ампер.
В верхней части панели (обычно) находится другой выключатель большой мощности, который может быть рассчитан на 100, 150, 200 или более ампер. Это «главный» выключатель, который контролирует поток электричества на всю панель. Выключение этого выключателя отключает питание всех остальных выключателей и, следовательно, всего дома. Однако большие служебные кабели, входящие в панель от инженерных сетей, всегда находятся под напряжением, как и наконечники или большие винтовые клеммы, соединяющие кабели с главным выключателем.
Панели предохранителей
Если ваш дом достаточно стар, чтобы иметь панель с предохранителями вместо современной панели автоматического выключателя, в нем, вероятно, есть цепь на 240 В, управляемая патронными предохранителями, размещенными внутри блока предохранителей.
Стандартные цепи управляются отдельными винтовыми предохранителями. Старые 60-амперные панели обычно имеют один «главный» блок предохранителей, который обслуживает всю панель, и один блок, который обслуживает 240-вольтовые электроприборы дома.
240-вольтная проводка
Внутри вашей сервисной панели находятся две «горячие» шины и одна «нейтральная» шина.Каждый горячий автобус несет 120 вольт электричества. Однополюсные выключатели на 120 В подключаются только к одной «горячей» шине, а выключатели на 240 В подключаются к обеим «горячим» шинам. В типичной стандартной 120-вольтовой цепи используется трехжильный кабель: черный горячий провод подает питание на выключатель, розетку или другое устройство; белый нейтральный провод замыкает цепь обратно на панель; а заземляющий провод из голой меди служит только для безопасного отвода тока обратно на землю панели в случае неисправности цепи.
Для 240-вольтовой цепи можно использовать трех- или четырехжильный кабель.
В трехжильном кабеле и черный, и белый провода являются горячими, а белый должен быть (но часто не так) промаркирован черной лентой или краской, чтобы указать, что он горячий. Провод заземления служит защитной сеткой, как и в цепи на 120 вольт. 4-проводные кабели требуются сегодня для многих бытовых приборов, таких как электрические плиты и сушилки для одежды, которые используют 240-вольтовую мощность для своих нагревательных элементов и 120-вольтовую мощность для таймеров и других электрических функций. При использовании 4-проводного кабеля два провода (обычно черный и красный) являются горячими.Белый провод является нейтральным и замыкает цепь только для систем на 120 вольт. Четвертый провод — земля. Примечание. 3-проводной кабель обозначается цифрой «2», а 4-проводной кабель — цифрой «3»; дополнительный провод в обоих случаях — это земля.
Что вам действительно нужно знать о автоматических выключателях большой мощности
Автоматические выключатели — это устройства безопасности, которые обнаруживают проблемы в электропроводке и отключают вечеринку до того, как произойдет что-то действительно плохое.
По правде говоря, они защищают проводку (и предотвращают возгорание дома) больше, чем защищают вас от поражения электрическим током.Если срабатывает автоматический выключатель, будь то 120 или 240 вольт, что-то не так в цепи — возможно, это либо перегрузка, либо где-то неисправность. Поскольку большинство цепей большой емкости предназначены только для одного прибора, они не подвержены обычным перегрузкам, таким как включение 18 гирлянд рождественских гирлянд в одну розетку. Это означает, что при срабатывании выключателя большой мощности лучше не выключать его и передать электрическую цепь и ее устройство для проверки.
Обновлено 29 апреля 2018 г.
N-образные выключатели
% PDF-1.4
%
400 0 объект
>
эндобдж
401 0 объект
> / Шрифт >>> / Поля [] >>
эндобдж
439 0 объект
> поток
11.08.5182018-08-08T05: 36: 19.420-04: 00Acrobat Distiller 3.01 для Power Macintosh89ffb6de8cedc210c2161ae4fcf08e240f0a22fb1253693QuarkXPressª: LaserWriter 8 8.62018-06-21000-04: 0012-06-21T16: 41000-06-21T16: 12-06-22 -19T10: 57: 42.
000-04: 00application / pdf2018-08-08T05: 37: 53.096-04: 00
Размеры электрического щита: как узнать ваш
Объем электроэнергии, поставляемой в ваш дом электроэнергетической компанией, измеряется в амперах или, для краткости, амперах.Это оказывает прямое влияние на различные размеры доступных распределительных коробок. Сила тока может варьироваться от 30 ампер в очень старых домах до 400 ампер, когда дома очень большие и потребляют много энергии. Вообще говоря, большинство домов получают от 100 до 200 ампер.
Важно знать размер домашней электрической панели, чтобы вы могли сказать, необходимо ли обновление или нет, в первую очередь, может ли он справиться с обновлением. Это особенно необходимо, когда вы проводите капитальный ремонт, добавляете комнаты или устанавливаете крупную бытовую технику.
Ваш подрядчик по электрике обычно рассчитывает необходимый размер для электрического обслуживания по формуле, которая учитывает несколько факторов. К ним относятся общий спрос на приборы и приспособления, а также использование электрических услуг, чтобы обеспечить комфортную маржу, поскольку всегда лучше допустить излишек на тот случай, если ваши потребности со временем изменятся.
Вот шаги, необходимые для определения размера вашей электрической панели.
1.Осмотрите электрический счетчик
Обычно самый простой способ определить объем вашей электросети — взглянуть на электросчетчик, обычно расположенный вне дома. Вам нужно проверить точку, через которую основные служебные провода входят в ваш дом. Если это воздушные провода, вы заметите, что по внешней стене вашего дома к счетчику проходят металлические трубы. Если вы откроете крышку главной электрической панели, вы увидите главный выключатель с номером, выбитым на ручке.Вы можете найти 60 ампер, 100 или 200 ампер. Однако на некоторых старых панелях нет даже главного выключателя. В таком случае вам следует серьезно подумать об обновлении, поскольку такие небольшие системы больше не считаются безопасными.
2. Найдите главную панель в своем доме
Основная сервисная панель должна располагаться ниже ближайшего места крепления к сетевым проводам. Это будет выглядеть как вертикальный серый металлический ящик, установленный на внешней стене вашего дома. В некоторых домах эту панель можно найти внутри жилого помещения и заключить в готовый шкаф.В этом случае электрический код требует, чтобы панель была доступна в любое время.
3. Дважды проверьте, что это не вспомогательная панель
Иногда ваша основная служебная панель поддерживает подпанель, которая, по сути, является вторичной служебной панелью. Обычно они устанавливаются для размещения новых цепей и выключателей, которые могли быть добавлены как часть проекта пристройки или реконструкции дома. В то же время субпанель функционирует как удобная сателлитная панель для вашего отдельно стоящего гаража, который может быть расположен слишком далеко от главной панели.
Вспомогательные сервисные панели рассчитаны на ток от 60 до 100 ампер, часто с ответвленными цепями, которые подходят для определенной области дома. Субпанели имеют свой собственный главный выключатель, который получает питание от главной панели. Когда установлены субпанели, вы заметите на панели двухполюсный выключатель с таким же номинальным током, что и главный выключатель на субпанели.
4. Прочтите главный выключатель
Откройте дверцу главной электрической панели. Как только вы откроете дверь, вы заметите два ряда отдельных автоматических выключателей с небольшими тумблерами.Эти выключатели пронумерованы на ручке, и они управляют отдельными цепями, которые проходят через ваш дом. Обычно эти автоматические выключатели должны быть от 15 до 50 ампер.
Центральный автоматический выключатель должен располагаться вверху или внизу этих двух рядов. Этот выключатель контролирует мощность всей сервисной панели, и его номинальная сила тока должна составлять 60, 100, 150 или 200 ампер. В наши дни главные выключатели устанавливают сверху или снизу, чтобы в будущем потребоваться солнечная энергия.
Выключение автоматического выключателя путем перевода его в положение «ВЫКЛ.» Означает отключение электричества во всем доме.
Если в вашем доме есть панель с предохранителями, вы найдете предохранители вместо выключателей в панели. Как и в случае с выключателями, есть главный предохранитель с металлической ручкой. Если вы потянете ручку наружу, это отключит электричество во всем доме. Обычно дома, которые обслуживаются панелями с предохранителями, имеют номинальную силу тока 60 или 30 ампер. Как упоминалось выше, это не совсем безопасно, поэтому, если это так, вам следует подумать о замене панели выключателя.
Paramétrica GLP
M.C. Адриан Негрете Наварро — Директор отдела исследований
• Специальное агроинженерное дело ан Parasitología Agrícola; Maestría en Ciencias en Entomología y Acarología en el Colegio de Postgraduados.
• Cuenta con experiencecia en la planeación, проводит и анализ данных по оценке эффективности биологических исследований, con enfoque de Buenas Prácticas de Laboratorio, en las materias de herbicidas, herbicidas.
• Posee habilidades en la Identificación de plagas y enfermedades de cultivos agrícolas, así en el empleo de equipos y tecnicas de aplicación de plaguicidas.
Д-р Даниэль Гарсиа Паласиос — Директор по исследованиям
• Доктор en ciencias en Fitosanidad — Entomología y Acarología.
• 10 дней опыта en eficacia biológica de plaguicidas.
• Socio fundador de la Academia Mexicana de Entomología Aplicada.
• Tercero especialista en verificación de estudios de efectividad biológica (2012-2016).
• Asesor externo para el área de desarrollo de empresas formuladoras de agroquímicos.
• Experiencia en Identificación de Insectos y ácaros de importancia agrícola.
Д-р Лауро Сото Рохас — Директор по исследованиям
• Лицензия на стадион, Маэстрия и Докторадо ан Фитопатология.
• Специалист по фитопатометрии.Con más de 10 años de experiencecia en el Disño de Experimentos для оценки insumos agrícolas, estudios de efectividad biológica de plaguicidas, pruebas de patogenicidad y estudios epidemiológicos. Vasta experiencecia en la implementationación de técnicas de muestreo de plagas, análisis estadístico e интерпретация результатов.
• Специалисты по проверке и проверке биологической эффективности Plaguicidas (2010–2016 годы).
• Участие в 20 científicos.
• Соавтор капитального управления и редактор Либро: «Выборочная программа по стадионам а-ля Фитосанидад». Publicación del Colegio de Postgraduados, diciembre de 2009.
• Coautor de seis artículos en revistas científicas, con temas relacionados a la Fitosanidad.
Dra. Мариана М. Санчес Рольдан — Генеральный директор
• Ingeniera Agrónoma. Maestría y Doctorado en Edafología. Colegio de Postgraduados.
• Experiencia en la planeación, con enfoque de Buenas Prácticas de Laboratorio.
• Habilidades en la Identificación de Plagas y enfermedades de cultivos agrícolas.
