Расчет антенны Харченко для цифрового ТВ в домашних условиях

Использование антенны стало набирать популярность после появления радиосвязи. Инженер Харченко в 1961 года разработал конструкцию в виде двух ромбов, с помощью которой стало возможно ловить передачи. Такой прибор используется и сегодня, однако уже для цифровых сигналов.

Антенна Харченко – палочка выручалочка для тех, кто хочет сэкономить. Она пользуется высоким спросом на дачных участках и в сельской местности.

В данной статье описан монтаж данной конструкции, а также доступные расчеты антенны Харченко для цифрового ТВ.

Антенна Харченко для цифрового ТВ

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.

Бабочка – одно из названий антенны

В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

• Зигзагообразная антенна Харченко;
• Восьмерка;
• Бабочка;
• Биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.

Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

В данном видео вы подробнее узнаете о данном антенне:

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

• сборка такой конструкции требует минимум деталей и навыков;
• можно собрать даже школьнику средних классов;
• монтаж занимает около получаса;
• бюджетность;
• бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях.

Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки.

Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.

Поэтому, сборку антенны этого вида делят на такие стадии:

• подготовительная работа;
• сборка;
• испытание.

Так и в нашем случае, советуется рассматривать все поэтапно.

Подготовительная стадия

Начинать любую работу нужно с узнавания, какие материалы и инструменты потребуются для монтажа.

Для того чтобы собрать Z-антенну для цифрового ТВ своими руками в домашних условиях, понадобятся следующие элементы:

1. Проволоки. Желательно использовать проволоку из меди или алюминия, диаметр которой составляет в среднем 3 мм. Если под рукой нет проволоки, а имеется трубка или полоса, которая проводит ток, из аналогичного материала, то можно выгнуть и эти элементы.
2. Кабель коаксиальный.
3. Штекер.
4. Крепление для конструкции. Оно зависит от месторасположения будущего прибора. К примеру, на последних этажах высотного дома, такую установку можно повесить на окно или на шторы. Если же приспособление будет использоваться в частном секторе, то прикрепить ее лучше к шесту на крыше.

Не забываем подготовить ряд устройств

Помимо вышеперечисленных материалов, необходимо иметь инструменты:

• паяльник;
• напильник;
• надфиль.

Такие материалы и инструменты, в 90% случаев оказываются дома, пылившись на полках. После того, как они найдены и собраны в одном месте, можно приступать к началу конструирования.

Сперва, нужно просчитать необходимую длину проволоки, отмерить необходимый кусок и согнуть его, строго соблюдая размеры.

Рекомендуется брать проволоку длиною в 1 метр 12 сантиметров, которая потом разрезается на нужную длину и сгибается.

После чего должны образоваться два конца. Их лучше зачистить на расстоянии 1-2 сантиметра. На концах проделываются петли, которые фиксируются между собой.

Важно! Все углы должны приблизительно составлять 90 градусов по Цельсию.

Место стыков нужно запаять. После этого, к одному стыку припаивается центральная жила, а к оставшемуся – оплетка.

Конечным результатом данной стадии должен быть готовый квадрат.

Этап сборки

После того, как конструкция готова, необходимо прикрепить к ней телевизионный кабель.

Антенне Харченко для цифрового ТВ потребуется приблизительно три метра. Причем, со стороны антенны его нужно зачистить на два сантиметра, а вот со стороны штекера – на один. Если получилась лишняя длина, в ходе работы ненужный материал можно будет срезать.

Штекер можно выбирать любой понравившейся. Главное, чтобы он подошел к телевизору.

Штекер также нужно зачистить. Однако, перед этим, места, где проводится пайка нужно протереть спиртом и зачистить надфилем.

На кабель надеть часть штекера и припаять.

После того, как все стыки зачищены, они заливаются горячим клеем.

После засыхания клея, кабель соединяется с рамкой. Таким образом, подтверждая отсутствие привязанности к конкретному каналу, припаять кабель нужно к средней точке.

Вот и все – конструкция готова к использованию. Теперь можно все проверить и использовать.

Проверка

Для того чтобы проверить функциональность антенны Харченко для телевизора, ее необходимо сразу включить.

Если прием нормальный, сборка заканчивается, а вот если плохой, то лучше сразу подыскать место, где сигнал будет лучше. При чем, если улучшения не происходит, можно просто заменить кабель на другой.

Рекомендации к использованию

Антенна Харченко активно используется в домашнем хозяйстве уже не один год, поэтому для продолжительность ее функционирования, рекомендуется за ней периодически присматривать и ухаживать.

Существует ряд рекомендации

Вот несколько простых советов, для длительной эксплуатации прибора:

• Место соединение кабеля и антенной рамки можно защитить от внешних воздействий, перемотав обычной изолентой. Однако, этот способ не вечный. Лучше будет залить все клеем.
• В качестве корпуса, некоторые люди используют обычные крышки на бутылки или баночные пластиковые крышки. В нужных местах делаются углубления для нормального вывода кабеля. После чего, все заливается специальным герметизирующим составом.
• При использовании усилителя для антенны Харченко под цифровое ТВ, второй квадрат не обязателен.
• Также, для дополнительного усиления сооружается двойной биквадрат. Монтируется все аналогично обычной версии, просто вместо углов располагаются дополнительные квадраты. Как правило, их четное количество. Их расчет необязателен, потому что по размеру они должен быть аналогичного основному биквадрату.

Все, телевизионная антенна Харченко своими руками готова для использования цифрового ТВ.

Калькулятор

Многих желающих создать такую «чудо» -установку интересует, каким образом правильно просчитать необходимые характеристики для будущего устройства.

Исходя из многолетней практики, для того чтобы принимать цифровой сигнал, высчитывать точную длину волны необязательно. Однако, антенну лучше смонтировать широкополосную. Это обеспечит прием многих сигналов.

При сильном желании можно самостоятельно рассчитать антенну Харченко для цифрового ТВ.

На данный момент используется два вида подсчетов:

• ручной;
• калькулятор антенны Харченко для цифрового тв.

В случае самостоятельного подсчета, следует узнать на какой волне транслируется сигнал в заданной местности. Такие данные возможно узнать в интернете, просмотрев какая вышка находится ближе всего к месту установки. Далее, следует разделить эту информацию на 4. Таким образом, получается нужная сторона квадрата.

Для получения необходимого расстояние между частями конструкции, наружные стороны должны быть длиннее внутренних.

Обратите внимание, что за счет такой разницы и образуется расстояние между двумя квадратами.

Два крайних участка лучше всего сделать на один сантиметр длиннее, чтобы можно было создать петлю, к которой припаивается кабель.

Конечно, возможно рассчитать габариты для антенны Харченко под цифровое ТВ вручную, используя специальные формулы, а можно воспользоваться онлайн калькулятором.

Используя последний вариант, необходимо просто ввести запрос в одну из поисковых систем «онлайн расчет параметров антенны Харченко» и сразу получить нужную информацию на сайте. Калькулятор предоставит схему антенны Харченко для ТВ. Также, он точно и быстро просчитает длину и другие размеры антенны Харченко для ТВ.

Не забываем рассчитать габариты

Заключение

Подключив такую доступную установку к своему телевизору, можно наслаждаться просмотром любимых программ.

Как можно увидеть, такая конструкция несложна в сборке и собрать ее в домашних условиях можно потратив минимум времени. Более того, затрат на нее практически не требуется, а сборка доступна каждому.

Для улучшения сигнала телевидения можно воспользоваться усилителями, которые будут ловить сигнал в диапазоне до пяти километров.

Антенна Харченко для цифрового телевидения DVB T2 за 5 минут!

Недавние изменения в телерадиовещании на территории России привели к тому, что во многих регионах было полностью отключено аналоговое ТВ. В условиях городской среды и внутридомовой кабельной разводки это не ощутимо. Но что делать если такой нет, как например в загородной, сельской местности? Как быть дачникам, которые привыкли к нормальному укладу жизни с родным телевизором?

Все не так печально, как кажется. Существует тип антенны, которая сможет выручить даже на приличном удалении от вышки-рентранслятора. Ее еще называют антенной Харченко, по имени первого изобретателя. Сделать ее можно всего за 5 минут своими руками, и справится с этим практически каждый. Не верите? Давайте посмотрим вместе.

Содержание статьи:

Особенности антенны Харченко – расчеты материалы и инструменты для изготовления

Материал для изготовления такой антенны – проволока, наилучший вариант – медь, но пойдет и алюминий.
Чертеж антенны, схематические размеры (фото)

Кабель для антенны предусмотрен обычный телевизионный (коаксиальный).

Инструменты понадобятся следующие:

• Нож;
• Маркер для разметки;
• Кусачки-пассатижи;
• Плоскогубцы;
• Линейка или рулетка.

Материалы:

• Телевизионный штекер;
• Медная или алюминиевая проволока сечением 3-4 мм, длина – 115 мм;
• Коаксиальный кабель телевизионный;
• Изолента
• Термоклей

Важно!
Для временной сборки и работы антенны в режиме тестирования контакты коаксиального кабеля допустимо не фиксировать. Сам же кабель достаточно закрепить нейлоновой стяжкой. Однако, если вы планируете установить антенну за переделами внутреннего помещения (на балконе, за коном или на крыше дома), контакты необходимо запаять паяльником и заизолировать, например, залив их термоклеем.

Изготовление антенны

Выравниваем отрезок проволоки, и делаем его как можно более ровным. Отрезать ее по длине лучше с запасом, поскольку изгибы слегка забирают размер. Линейкой или рулеткой отмеряем последовательно следующие размеры в сантиметрах: 2-13-14-14-13-13-14-14-13-2. Остаток отрезаем кусачками.

Загибы проволоки под прямым углом удобнее всего делать плоскогубцами, начиная от центральной отметки. У нас должны получится вот таких два спаренных квадрата.

Концы с отметками в 2 см загибаем перпендикулярно плоскости антенны. Они послужат ее крепежными элементами.

Кабель подсоединяем следующим образом: зачищаем наружную оплетку одного из концов на длину около 7 см. Удаляем внешнюю оболочку, подрезая ее ножом. Удаляем фольгу, а экранирующую оплетку сворачиваем плотно в провод.

Отмеряем расстояние от нижней рамки антенны до верхней, в нашем случае около 3 см, и на столько же оголяем медный проводник кабеля от его изоляции.

Обматываем контакты кабеля вокруг соответствующих рамок антенны, а сам кабель крепим с помощью нейлоновой стяжки.

Остается закрепить на другом конце кабеля телевизионный штекер. Для этого проделываем туже процедуру зачистки, что и для антенны, длину контактов регулируем под размеры контактов штекера.

Антенна DVB T2 готова, подключаем ее к телевизору и через настройки запускаем сканирование каналов цифрового вещания. В зависимости от местности, количество их варьируется от нескольких до 32 и более.

Чертеж антенны для 4g модема. Антенна Харченко: расчет и изготовление

Скоростной интернет в современном мире является неотъемлемой частью жизнедеятельности человека. Известно, что подключение к Всемирной паутине на компьютере происходит посредством модема, который подразделяется на стационарный и беспроводной. Если это кабельное оборудование, здесь всё довольно просто и скорость высокая. Если используется переносной модем (2G, 3G или 4G), то не всегда получается получить качественное высокоскоростное соединение. И здесь на помощь может прийти банальная антенна.

Инструкция по изготовлению антенны для 4G модема самостоятельно.

Не стоит сразу подрываться и покупать промышленно изготовленный усилитель . Он довольно дорогой и подходит не к каждому модему, так как требует встроенный разъём или дополнительный адаптер, который сопоставим по стоимости с самим 3G или 4G-роутером. И тут, естественно, возникнет вопрос, как сделать антенну для модема своими руками, не имея при этом определённых навыков.

Перед тем как разобрать способы самостоятельного изготовления усилителя следует знать причины плохого интернет-соединения, от которых во многом зависит и качество связи.

1. Обычный перегруз сети.
2. Большое расстояние от модема до станции провайдера.
3. Нахождение 4G-устройства в определённой части дома.
4. Преграды между роутером и раздаточной станцией.

Как можно увеличить сигнал роутера

Если вы приобрели 4G-модем, к примеру, Мегафон, на смену старому маршрутизатору, а заявленная скорость осталась прежней, то проблема, скорей всего, заключается в слабом сигнале этой местности . В этом случае можно изготовить компактную антенну своими руками.

Как сделать своими руками антенну для модема

Не секрет, что главным критерием эффективной работы современного 4G-роутера , будь то Билайн, Мегафон, МТС и др. является не количество показанных управляющей программой процентов, децибел и палочек на шкале wi-fi, а реальное увеличение скорости. И несоответствие параметров скоростного режима с натуральными показателями приобретённого модема ещё не причина отказываться от того или иного поставщика интернет-услуг. Если имеется сигнал, то вполне реально усилить его, повысив при этом скорость и качество, с помощью антенны, сделанной своими руками.

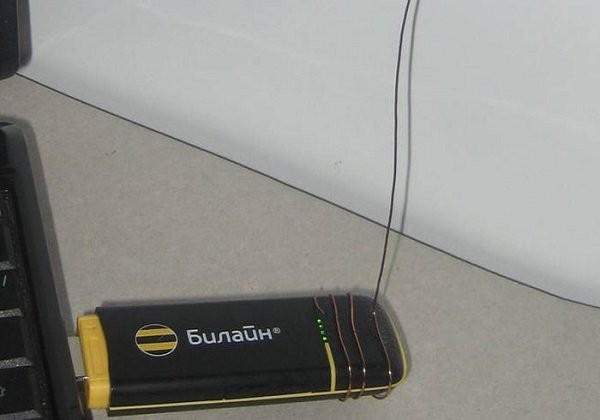

Проволочная антенна

Это самый простой и примитивный вариант усиления сигнала своими руками. Необходимо взять обыкновенную медную проволоку и одним его концом на 3–4 витка обмотать верхнюю часть 4G-модема. Другой конец поднять кверху. Этот способ ненамного усилит сигнал, но всё же может сделать связь более стабильной.

Баночная антенна

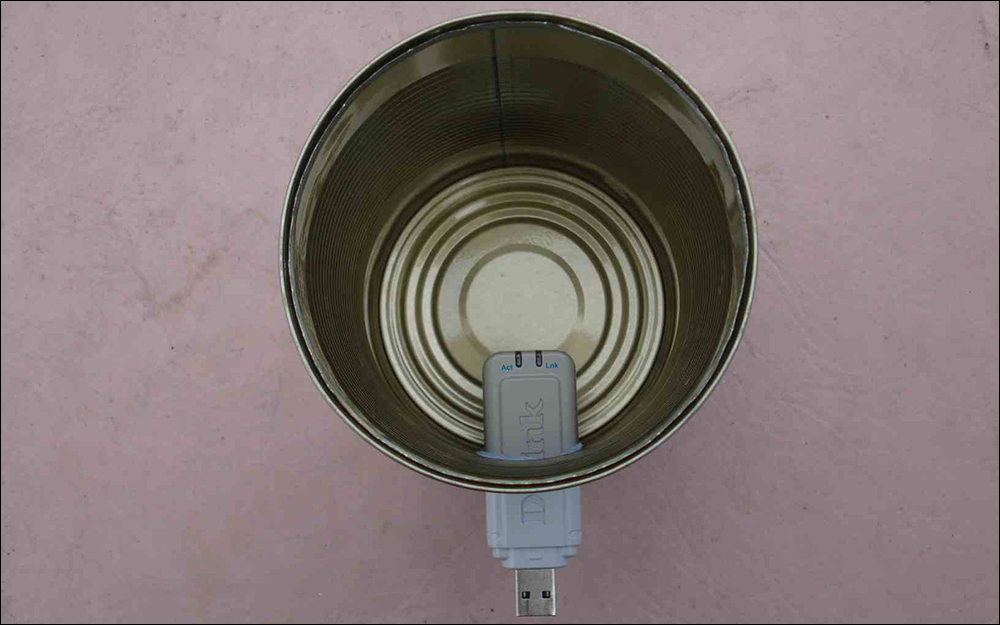

Очень распространённая идея, которая давно «гуляет» среди пользователей таких маршрутизаторов и пользуется определённым успехом. Но этот способ требует умения самому паять детали, иначе можно испортить сам модем.

• Для начала необходимо проделать на дне жестяной банки (можно из-под кофе) отверстие для втулки из жести, которую нужно будет припаять.
• Затем, по центру между дном и верхней частью, сделать сечение, совпадающее с размерами 4G-модема.
• После, в проделанное отверстие вставить сам маршрутизатор входом наружу и направить усилитель в сторону вышки оператора.
• В итоге подключить устройство к компьютеру с помощью USB-кабеля как можно меньшей длины.

ВАЖНО. Такую конструкцию лучше устанавливать под потолком, чтобы ничто не мешало приёму сигнала.

Эта конструкция считается самой эффективной из всех видов самодельных приспособлений и для этого нужно:

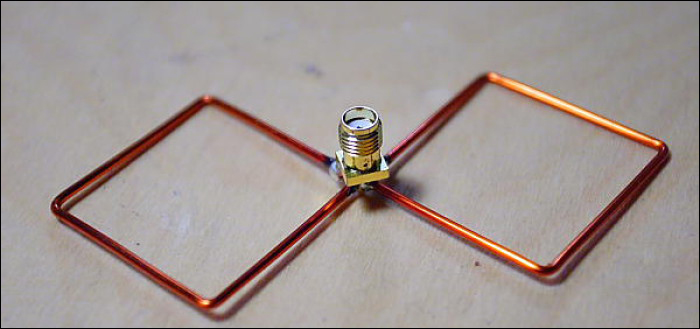

• Взять медную проволоку (3–4 мм) и согнуть её так, чтобы образовалось 2 одинаковых ромба (с углом 120°) небольшой величины (со стороной 53 мм).
• В месте соединения ромбов припаять деталь для крепления высокочастотного кабеля.
• Для усиления антенны можно присоединить к ней металлическую пластину (рефлектор).
• Если 4G-модем не имеет разъёма для внешней антенны, то следует обернуть центральной жилой кабеля вокруг него 3–4 витками.

ВАЖНО. Между антенной и рефлектором должно быть расстояние не менее 3 см.

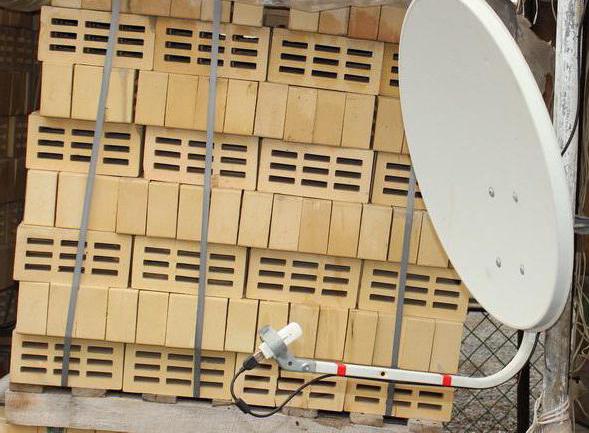

Если имеется спутниковая тарелка, можно сделать замечательный усилитель своими руками. Для этого необходимо в фокусе уже установленной антенны прикрепить модем, подключить его к ПК с помощью USB-кабеля и настроить на нужную станцию. Но здесь есть свой нюанс: как самому настроить антенну. Тарелку следует направлять не вверх, как у телевидения, а вниз, периодически вращая её и с помощью специальной программки следить за изменениями в интернет-соединении. После обнаружения максимального значения антенну нужно зафиксировать.

ВАЖНО. Тарелка для интернета не должна быть связана с телевизионной. А для защиты 4G-модема от осадков, можно использовать пакет или пластиковую бутылку, это никак не повлияет на качество сигнала.

Чтобы добиться нужного результата, возможно, придётся попробовать разные варианты самодельных антенн. Главное, что каждый из этих способов действител

Антенна Харченко своими руками :: SYL.ru

Антенна Харченко — это отличное решение для подключения модема в доме. По конструкции модели могут довольно сильно различаться. В зависимости от размеров пластины частотность устройства заметно меняется. Также следует учитывать, что самодельные модели могут включать в себя как пластиковые, так и металлические предметы. При этом соединение стоек осуществляется разными способами. Чтобы более подробно разобраться в этом вопросе, необходимо рассмотреть существующие на сегодняшний день антенны.

Антенна с медной обмоткой

Собирается данного типа антенна Харченко своими руками довольно просто. Рассчитаны такие модификации, как правило, на 300 Гц. Однако в данном случае многое зависит от длины рефлектора. Изготовление антенны Харченко в первую очередь необходимо начинать с заготовки пластины. Как правило, для этого подбирают лист из нержавеющей стали. Следующим шагом изготавливается вибратор для устройства. Для этого проволока понадобится толщиной около 2.3 мм. Кабель для подключения, как правило, используется двухпроводной.

Для устройства на 300 Гц он подходит идеально. Соединяться кабель должен непосредственно с пластиной. Для того придется воспользоваться паяльной лампой. Далее на антенну крепятся стойки. Передние секции должны располагаться под углом в 45 градусов. В конце работы останется только на мачте сделать медную обмотку. В данном случае ее целесообразнее начинать с верхней стороны.

Устройство на алюминиевой мачте

Делается на алюминиевой мачте антенна Харченко для 3G своими руками по стандартной процедуре. Однако в первую очередь важно определиться с частотностью устройства. Расчет антенны Харченко осуществляется исходя из размеров пластины. Если рассматривать модификации на 300 Гц, то длина ее обязана составлять ровно 35 см. При этом толщина нержавеющей стали должна равняться не более 1.3 мм. Следующим шагом устанавливается непосредственно мачта.

Крепить ее следует к пластине сварочным методом. Вибратор для модификации на 300 Гц важно подбирать алюминиевого типа. Далее нужно закрепить секции для улавливания сигнала. Чтобы изготовить их ромбовой формы, придется воспользоваться станком. Боковые секции обязаны располагаться под углом в 90 градусов. При этом толщина упоров составляет в среднем около 3.3 мм. Фидеры для таких модификаций подходят с диэлектриком.

Использование алюминиевых стоек

Собирается с алюминиевыми стойками антенна Харченко для 3G своими руками довольно просто. В первую очередь важно заняться пластиной. В данном случае можно рассмотреть модификацию с частотность в 400 Гц. Расчет антенны Харченко стандартно производится, исходя из размеров пластины. В этой ситуации ее длина обязана составлять 30 см. При этом толщина листа приветствуется на уровне 2.3 мм. Вибратор для антенны необходимо подбирать секционного типа.

Для того чтобы самостоятельно его изготовить, необходимо приобрести алюминиевую проволоку диаметром ровно 2.6 мм. После этого ее важно зафиксировать на станке и сделать две стойки в форму ромба. После этого вибратор важно закрепить на пластине. При этом медные обмотки на мачте используются довольно редко. Непосредственно область подключения фидера перед пайкой необходимо тщательно зачистить. Для этого можно воспользоваться наждачной бумагой.

Антенна на 300 Гц

Делается антенна Харченко своими руками на 300 Гц при помощи пластины из нержавеющей стали. Длиной она подбирается около 35 см. При этом толщина металла обязана составлять не более 2.2 мм. Кабель для подключения многие специалисты рекомендуют припаивать двухпроводной. В среднем диаметр его обязан составлять 3.3 см. Вибратор в данном случае можно изготовить абсолютно самостоятельно. С этой целью рекомендуется воспользоваться проволокой диаметром 2.6 мм. Боковые стоки для антенны должны располагаться под углом в 45 градусов.

В данном случае передние секции припаиваются в последнюю очередь. Максимум их длина обязана составлять 20 см. Центральные штыри для антенны подбираются из алюминия. Однако некоторые устанавливают их из нержавеющей стали. Также следует учитывать, что матчу целесообразнее монтировать алюминиевого типа. Диаметр ее приветствуется на отметке в 3.5 см. Фидер для нее может применяться только с диэлектриком. В конце рабаты останется лишь припаять вибратор и сделать отверстия на пластине с целью закрепления антенны.

Модель на 400 Гц

Данного типа антенна Харченко для модема пластину обязана иметь длиной около 30 см. При этом толщина металла приветствуется на уровне 2.3 мм. Кабель для подключения может использоваться трехпроходного типа. Однако диаметр его сечения обязан минимум составлять 2.2 см. Для сборки вибратора в первую очередь лучше закрепить боковые секции.

Только после этого можно приступать к нижним стойкам. Располагаться они должны по отношению к пластине под углом в 90 градусов. Центральные штыри для фиксации, как правило, используются стальные. Мачта в данном случае делается с медной обмоткой. Таким образом, проводимость антенны значительно увеличивается.

Устройство антенны на 500 Гц

Собирается на 500 Гц антенна для модема своими руками (Харченко), как правило, из пластины толщиной около 2.2 мм. При этом длина ее должна составлять не менее 35 см. В данном случае вибратор можно сделать самостоятельно при помощи станка. Для этого алюминиевая проволока понадобится диаметром около 3.7 мм. Длина одной секции обязана составлять примерно 20 см. Также следует учитывать, что сборку вибратора целесообразнее начинать с верхних стоек. При этом боковые опоры фиксировать необходимо под углом ровно в 90 градусов. Для этого придется воспользоваться сварочным инвертором. В некоторых случаях вибраторы устанавливаются на отдельную пластину. При этом пластиковые чаши также применяются. В данном случае придется воспользоваться клеем. Задние секции на антенне крепятся в последнюю очередь.

Следующим шагом необходимо подсоединить кабель к пластине. Для антенны на 500 Гц его подбирают трехпроходного типа. Диметр его должен составлять как минимум 1.8 см. После фиксации кабеля крепятся центральные штыри, которые необходимы для удержания мачты. В данном случае ее часто используют из нержавеющей стали. Однако алюминиевые аналоги встречаются довольно часто. Непосредственно фидер следует крепить на мачту с медной основой. Рефлекторы в данном случае используются как диэлектрического, так и недиэлектрического типа.

Модификации без фидера

Антенна Харченко для ТВ без фидера в среднем частоту имеет на уровне 300 Гц. Начинать сборку в данном случае необходимо с фиксации мачты. Использовать ее можно как стального, так и алюминиевого типа. При этом сечение ее должно быть овальным. Все это позволит проще сделать на ней обмотку. Диметр мачты в среднем составляет 2.3 см.

При этом пластины можно использовать различной длины. В данном случае многое зависит от размеров вибратора. Если заниматься самостоятельной его сборкой, то проволока подбирается только алюминиевого типа, а диаметр ее минимум обязан составлять 2.9 мм. Центральные штыри в данном случае можно подобрать медные. При этом рефлектор используется чаще всего недиэлектрического типа.

Устройства с двойной центральной жилой

Антенна Харченко данного типа в среднем частотой способна похвастаться на уровне 400 Гц. При этом многое в данной ситуации зависит от формы и размеров вибратора. Как правило, он изготавливается стандартной формы ромба. Однако в наше время встречаются и исключения. Пластины в этой ситуации часто заменяются решетками. Длина их обязана составлять минимум 35 см.

Отверстия для креплений делать не обязательно. Также следует учитывать, что мачта должна использоваться большого диаметра. Припаивать ее необходимо только после фиксации вибратора. При этом особое внимание следует уделить типу рефлектора. Для стабильного принятия сигнала его чаще всего используют коаксиального типа. В свою очередь, фидеры применяются самые разнообразные. В конце работы останется только найти кабель для подключения антенны. Использоваться он при частоте в 400 Гц может двухпроводного типа.

Модель вертикальной поляризации с оплеткой

Антенна Харченко данного типа в среднем выдает около 300 Гц. При этом вибраторы на нее можно устанавливать самые разнообразные. Проволоки для нее чаще всего используются алюминиевого типа. При этом пластины также могут заменяться решетками. Однако опоры в данной ситуации следует изготавливать в форме ромбов. При этом боковые стойки важно располагать под углом в 45 градусов. Для лучшего принятия сигнала многие специалисты рекомендуют пользоваться только диэлектрическими фидерами.

Непосредственно оплеткой важно заниматься после установки мачты. Монтируется она чаще всего именно из алюминия. При этом стальные аналоги в наше время встречаются довольно редко. Центральная жила для хорошего принятия сигнала подбирается диаметром около 3.8 мм. В конце работы по сборке антенны останется лишь припаять кабель для подключения. Использовать его можно различного типа, однако многие эксперты все же отдают предпочтение двухпроводным моделям.

Устройство вертикальной поляризации без оплетки

Антенна Харченко без оплетки предназначена для модемов с частотностью около 200 Гц. Начинать сборку модели важно с заготовки стойки. При этом пластину многие специалисты советуют брать малой толщины. Перед ее установкой при помощи дрели делаются отверстия для монтажа. Вибратор в данном случае подбирается алюминиевого типа. В нем также необходимо сделать два отверстия для монтажа. Боковые стойки в некоторых случаях используются стального типа.

Также следует учитывать, что задние опоры необходимо припаивать в первую очередь. При этом кабель подключения важно подготовить заранее. Для антенны с частотностью в 200 Гц он подойдет двухпроводного типа. После подключения антенны устанавливаются передние стойки. Далее на мачту необходимо закрепить фидер. После этого устанавливается непосредственно рефлектор для приема сигнала.

Как сделать антенну Харченко для цифрового ТВ — Полезные советы по ремонту и строительству

Несмотря на то, что в XXI веке чуть ли не в каждом доме или квартире есть подключение к Сети Интернет, антенна Харченко для цифрового ТВ не теряет своей популярности, так как люди всё равно продолжают смотреть телевизор. Такую антенну вовсе не обязательно искать в магазинах, торгующих радиотоварами – её можно сделать своими руками из материалов, которые есть у вас дома, а также самостоятельно произвести расчёт её геометрических параметров.

Более того, приёмное устройство или биквадрат, разработанный  инженером Константином Павловичем Харченко, используют для усиления сигнала, поступающего на модем Интернета или на мобильный телефон.

Приходилось встречать горе умельцев, критикующих двойной квадрат К. П. Харченко, мол, проку от него мало и сигнал ничуть не улучшился, а на вопрос о том, производил ли «мастер» расчёты, тот отвечал отрицательно. Но без вычислений даже вкусную кашу невозможно сварить (пропорции крупы, воды, жира и соли), а здесь приёмное устройство, которому нужно оказаться на нужной частоте. Помимо геометрических параметров, здесь также важен выбор материалов, а это может быть сталь, цветные металлы (медь, алюминий) и сплавы (чаще всего латунь), которые представляют собой проволоку, полоски, уголки или трубки. Порой для улучшения качества приёма контур монтируют на сетку или сплошной экран из жести или дюралюминия, но самое важное, что такую конструкцию можно собрать самостоятельно в домашних условиях.

Антенна, спроектированная Харченко, получила первые модификации с появлением эфирного вещания в дециметровом диапазоне. Инженерами и экспериментаторами-любителями представлен целый ряд усовершенствованных вариантов антенны для работы в распространенном диапазоне частот. Конструкции имели формы ромба, круга, треугольника и других геометрических фигур, и широко использовались для приема телевизионного и радиосигнала.

Для цифрового телевидения

Для функционирования цифрового телевидения, названного в обиходе «цифрой» требуются ДМВ или дециметровые волны, для чего используется стандарт DVB-Т2 (Digital Video Broadcasting), который на 30-50% способен увеличивать сетевую ёмкость. По сути, такие антенны выглядят, как незатейливые конструкции и если отнестись к этому с визуальной точки зрения, то становится совершенно неясно, в чём заключаются преимущества приёмного устройства такого типа. В классическом исполнении такое устройство состоит из двух квадратных ромбов, соединённых между собой в точках вершин углов, что на поверку является зигзагообразной антенной без рефлектора.

Для основы в данном случае используют токопроводящие материалы (металлы, о которых говорилось выше) сечением 1-5 мм (профиль не имеет значения). Лучше всего из всех профилей зарекомендовала себя медная моножила сечением 2-4 мм2 — такой провод можно приобрести почти в любом магазине, торгующем электротоварами. Для паечных работ медь можно назвать идеальным металлом, к тому же её легко гнуть или ровнять, задавая требуемые размеры. Важно также правильно подобрать телевизионный высокочастотный кабель, передающий сигнал от DVB-Т2 к телевизору – его сопротивление должно быть в рамках 50-75 Ом.

Примечательно, что качество картинки и звука на «цифре» в отличие от аналогового телевидения никак не зависит от расстояния передачи.

Если антенна сделана правильно и сам сигнал выдаётся передатчиком на приёмник в нормальном режиме, то никаких проблем не возникнет, но если в этом режиме возникнет сбой, то сигнал исчезнет вообще (не будет ни звука, ни изображения). Не следует забывать о том, что по сравнению с аналоговым ТВ у цифрового качество изображения или картинка на всех каналах одинаковая и не может быть где-то лучше, а где-то хуже. Но в разных регионах индивидуальные настройки могут отличаться, хотя ещё никто не жаловался на чёткость.

Исходные данные для изготовления антенны К. П. Харченко

Теперь давайте разберёмся в последовательности изготовления антенны Харченко для цифрового ТВ своими руками и произведём некоторые расчёты. О материалах мы уже говорили, так что можете использовать любой из них. А вот для качества принятия телевизионного цифрового сигнала придётся узнать величину ƛ (лямбда обозначает длину электромагнитной волны излучения). Именно под ƛ делаются вибрационные плечи геометрических фигур, величина которых определяет габариты антенны в целом. Вычислить ƛ в сантиметрах или миллиметрах очень просто – для этого нужно использовать формулу ƛ=300/F, где буквой F обозначается частота сигнала в MHz (МГц – мегагерц).

Для примера возьмём Кировскую область, Белохолуницкий район, город Белая Холуница (он находится в таблице под  №8), где есть 31 телевизионный канал, работающий на частоте 554 MHz. Значит, ƛ=300/F=300/554=0,541 м или 541 мм, следовательно, длина полуволны составит 541/2=270,05 мм, а внешняя сторона квадрата 270,05/2=135,25 мм – вот вам и размеры для выгибания контура. Для того чтобы найти значение F для вашего региона или местности, воспользуйтесь поиском Google или Яндекс, напечатав запрос на перечень районных пунктов телевидения. Если не хотите считать размеры вручную – найдите в Google или Яндекс онлайн калькулятор для расчётов антенны Харченко, введите в него значение ƛ и кликните по кнопке «рассчитать» — результаты будут такими же.

Внимание! Будьте внимательны при выгибании контура. Ошибка в размерах на 1 мм может привести к искажению изображения.

Заметьте, что при выгибании биквадратов в точке их стыковки угол каждого из квадратов должен быть разорванным на 10-12 мм, то есть, при общем контуре двух соединённых геометрических фигур между вершинами смыкающихся углов будет просвет, впрочем, это хорошо отмечено на видеоролике, который находится ниже этого абзаца. Телевизионный кабель зачищают примерно на 10-12 мм, разделив по сторонам оплётку и медную моножилу. Провода припаивают посредине – экран к одной части над разрывом, централь к другой, а кабель притягивают стяжками или изолированным проводом (можно даже кроссировкой) к плечу контура одного из квадратов.  И ещё. Там есть рекомендация заделки места стыков термоклеем, но такой в хозяйстве есть не всегда, поэтому можно использовать одну из модификаций клея «Момент» или эпоксидную смолу (двухкомпонентный устойчивый к влаге и перепадам температуры препарат).

Видео: Биквадрат с экраном для любого частотного диапазона DVB-Т2

Примечание. При пайке экрана и централи к контуру место примыкания (контур и кабель) сначала лудят (обрабатывают кислотой или канифолью, но можно также надфилем или мелкозернистым напильником). После лужения прогревают контур в непосредственной близости от места пайки и только после этого накладывают припой (олово) – такие нюансы обеспечат прочность соединения на разрыв.

Для корректирования и усиления мощности приёма сигнала на DVB-Т2 двойной квадрат или другие геометрические фигуры устанавливают на решетку или кусок листового металла. На верхней фотографии используется решётка от гриля, но это также может быть полка от холодильника, сушилки и так далее, но желательно, чтобы площадь экрана на 20% превышала площадь контура антенны. Расстояние от поверхности экрана до средины контура (трубки, проволоки) можно рассчитать по формуле ƛ/7. В нашем случае это будет 554/7=79,14, то есть, 79 мм

В настоящее время на основе зигзага Харченко проектируются антенны для приема сигналов разных частот, где неизменной остается ее конструкционная форма, однако индивидуальным является размер конструкции. Современным усовершенствованным вариантом является двойной биквадрат, который состоит из четырех ромбов, присоединения к которым осуществляется в незамкнутых углах на грани второго и третьего квадратов. С распространением эфирного цифрового вещания стандарта DVB-T2, антенны, на основе биквадрата приобретают популярность и имеют множество вариаций как в антеннах с рефлекторами, так и безрефлекторных конструкциях.

Видео: Самое простое изготовление биквадратов для телевидения DVB-Т2

Для модема мобильной Интернет Сети

Владельцы мобильного Интернета, проживающие или надолго выезжающие за город, то есть, на значительное расстояние от базовых станций, прекрасно понимают, о чём сейчас идёт речь. Например, если скорость заявленная провайдером 3G составляет 3,1 Mbit/сек, то в реальности на прием у вас может быть менее 1 3,1 Mbit/сек, то есть, о видеороликах или фильмах в онлайн трансляции можно забывать – вы получаете услуги исключительно для чтения. Следовательно, стремление увеличить скорость в данном случае вполне понятна и к тому же, выполнима.

Чтобы усилить сигнал, принимаемый модемом, можно сделать антенну конструкции Константина Харченко, а для большей эффективности закрепить её на рефлекторе. Чаще всего для такого экрана используют алюминиевую, медную, латунную или стальную пластину, но на фотографии, приведенной вше, вы видите использование фольгированного текстолита. В данном случае, как и с цифровым телевидением, площадь рефлектора должна быть на 20% больше, нежели у самого биквадрата по углам (это усиливает отражение).

И для расчётов расстояния контура от экрана используют ту же формулу, где ƛ=300/F. Например, у оператора 3G MTS России 1920 MHz, значит, ƛ=300/F=300/1920=0,156 м или 156 мм, делим их пополам 156/2=78 мм, то есть, это длина полуволны, а протяжённость наружной стороны квадрата составит 78/2=39 мм. Расстояние от рефлектора составит ƛ/7=39/7=5,571, но если сечение проволоки для биквадрата будет 1,5 мм2, то 5 мм будет вполне достаточно.

В старых 3G модемах нет специального разъёма для дополнительной антенны, поэтому, чтобы подключить биквадрат Харченко, придётся аккуратно разобрать модем (вытащить его из корпуса) и припаять центральную моножилу к контакту после всех деталей (резисторов, конденсаторов и тому подобное), а экран паяют к корпусу (массе) – для этого тоже нужно найти контакт. Если на модеме есть специальный разъём для подключения, то к кабелю самодельной антенны припаиваете штекер, и этим всё заканчивается. Точно так всё происходит и с 4G модемом, но там меняется частота (F) и к тому же есть вертикальная и горизонтальная поляризация, поэтому для усиления сигнала делают сразу два биквадрата Константина Харченко. Подробнее об этом рассказывает и показывает видеоролик снизу.

Видео: Усиление сигнала роутеров 3G, 4G и Wi-Fi

Для мобильного телефона

Проблема может быть не только с мобильным Интернетом, но и с мобильной связью за городом в отдалённых районах, где плохое покрытие из-за малочисленности вышек или гористого рельефа местности. В этой ситуации можно использовать точно такой же биквадрат Константина Харченко, подключив его к через высокочастотный кабель 50 MHz к антенному гнезду мобилки. Но все расчёты, естественно, основываются на величине F вашего мобильного оператора. Такую конструкцию можно использовать не только дома – её можно взять с собой на отдых при выезде на природу или задействовать в своей машине.

Примечание. Если в вашем телефоне отсутствует отдельное антенное гнездо, попробуйте подключиться через разъём для наушников.

Заключение

Как видите, антенну Харченко для цифрового ТВ или усиления сигнала Интернет своими руками может сделать практически каждый человек, если, конечно, правильно произведёт расчёты и будет в точности соблюдать полученные размеры. Для того чтобы собрать весь нужный материал, зачастую не придётся даже ходить в магазин – у большинства хозяев все заготовки найдутся дома.

Источник

Let’s block ads! (Why?)
