Антенны для цифрового ТВ DVB T2: 4 схемы с фото

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Люди, приобретая новое оборудование, вынуждены мастерить антенны для цифрового телевидения своими руками различными способами или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия проживания людей. Предлагаю вам их для ознакомления. Смотрите мои фото и доступные чертежи сборки.

Содержание статьи

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают достаточной мощностью для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции наводится напряжение. Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на внутреннее сопротивление телевизионного приемника, вырабатывает в созданном контуре электрический ток. Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

  • номер канала и его частота, для которой будем создавать антенну по строгим размерам;
  • радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
  • направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить. В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А дальше показываю технологию, которую вам не сложно будет повторить. Но рекомендую все же немного увеличить сторону квадрата.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Дальше мне осталось выполнить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не ухудшали прием информации.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после подключения оптоволокна и перехода на пакет услуг Ясна от Белтелеком.

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена.

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Антенна из провода: самая легкая сборка для телевизора

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Показываю этот процесс в большем масштабе.

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Скручиваю все концы.

Пропаиваю места соединения паяльником.

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

  • D1-D3 — пассивные элементы;
  • V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
  • R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Номера каналов DVB-T2 (кликните мышкой для справки)

КаналЧастота, МГцКаналЧастота, МГц
2147446674
2248247682
2349048690
2449849698
2550650706
2651451714
2752252722
2853053730
2953854738
3054655746
3155456754
3256257762
3357058770
3457859778
3558660786
3659461794
3760262802
3861063810
3961864818
4062665826
4163466834
4264267842
4365068850
4465869858
45666

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Руководство по выбору антенны для цифрового телевидения.

Если вам необходимо купить антенну для телевизора, то вы наверняка зададитесь вопросами, как выбрать и чем они различаются между собой, кроме цены.

Можете посмотреть FAQ по цифре: от основ до самостоятельной установки антенны, возможно часть ответов есть там.

По источнику сигнала антенны для цифрового телевидения разделяются на спутниковые и эфирные. Первые получают сигнал со спутника, а вторые с телевышки или ретранслятора.
В это статье рассматриваются эфирные антенны.

Различия

Эфирные антенны для цифрового телевидения можно разделить по нескольким параметрам

  • По месту установки
  • По типу усиления сигнала
  • По принимаемым частотам

Комнатные и наружные

Комнатные антенны — антенны для зон уверенного приёма (в прямой видимости телевышки). Такие антенны для города или не сильно удалённых районов. Комнатная антенна, это всегда компромисс. Вы получите лучше результаты с наружной антенной.

В случаях, удаленных от телевышки ставят наружные антенны.  Наружные антенны лучше ставить как можно выше. Лучшее место для ее установки — это самая высокая точка здания. Иногда такие антенны ставят на чердак, но это достаточно сильно ухудшает, условия приема.

Пассивные и активные

По типу усиления сигнала, антенны можно разделить на пассивные и активные.

Пассивные антенны для цифрового тв принимают сигнал за счёт геометрических свойств антенн. Чем больше габариты антенны, тем сильнее ее усиление, и наоборот.

Активные антенны, как и пассивные антенны имеют зависимость от геометрических свойств, но это не единственный их способ усиления. Внутри активных антенн установлен электронный усилитель – плата. Поэтому, таким антеннам необходимо электропитание.  Питание таких антенн идет по кабелю, либо через адаптер (блок питания), либо через телевизор/приставку. Эти способы разделают активные антенны на те что с блоком питания – 12 Вольт (12 В) и без блока — 5 Вольт (5 В).

Усиление антенны измеряется в децибелах (дБ). Чем больше усиление антенны, тем лучше прием. Но антенна принимает кроме нужного сигнала еще и шумы. Бывают случаи, когда слишком мощная антенна, будет хуже работать, чем менее мощный вариант, не говоря уже о лишних расходах. Нужно выбирать антенну основываясь на условиях приема, удаленности от телевышки, и местности приема.

Может создаться впечатления, что пассивные антенны для цифрового телевидения бесполезны, ведь можно взять маломощный вариант активной антенны. Но как уже было замечено ранее слишком мощные антенны могут дать негативный результат.

Есть еще внешние усилители, их используют с пассивными антеннами. Обычно их применяют, когда надо развести сигнал от антенны более чем на один телевизор.

Вариант пассивная антенна + внешний усилитель, значительно дороже, чем такой же аналог активной антенны. Поэтому ее и не выгодно использовать для одного телевизора.

Отдельно хотелось бы рассказать про блоки питания, с регулировкой питания. Такие блоки регулируют электропитание антенны, а не усиление, больше 12В они не подадут. В 90% случаев, это не даст положительного эффекта, обычно вы сможете только ухудшить эффект. Не стоит целенаправленно брать такой блок питания.

По принимаемым частотам

По частотному диапазону можно разделить телевизионные антенны на метровые (МВ диапазон 47 – 230 МГц),

дециметровые (ДМВ диапазон 470 – 790 МГц) и всеволновые (МВ + ДМВ).

Цифровые эфирные телеканалы в итоге цифровизации телевидения оказались в диапазоне частот 470 – 790 МГц, поэтому метровые антенны можно назвать устаревшими. Однако метровые антенны могут применять в частных случаях, например, для приема аналогового телевидения, там, где его еще не отключили.

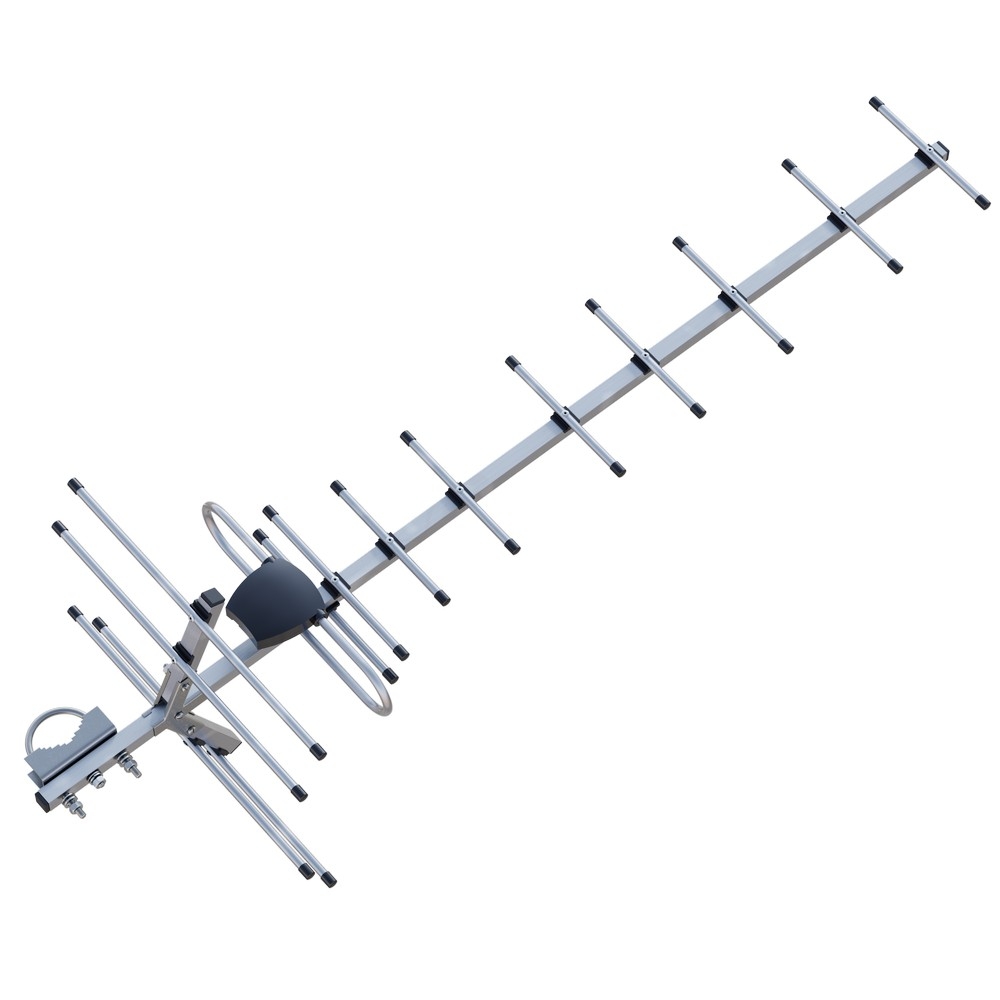

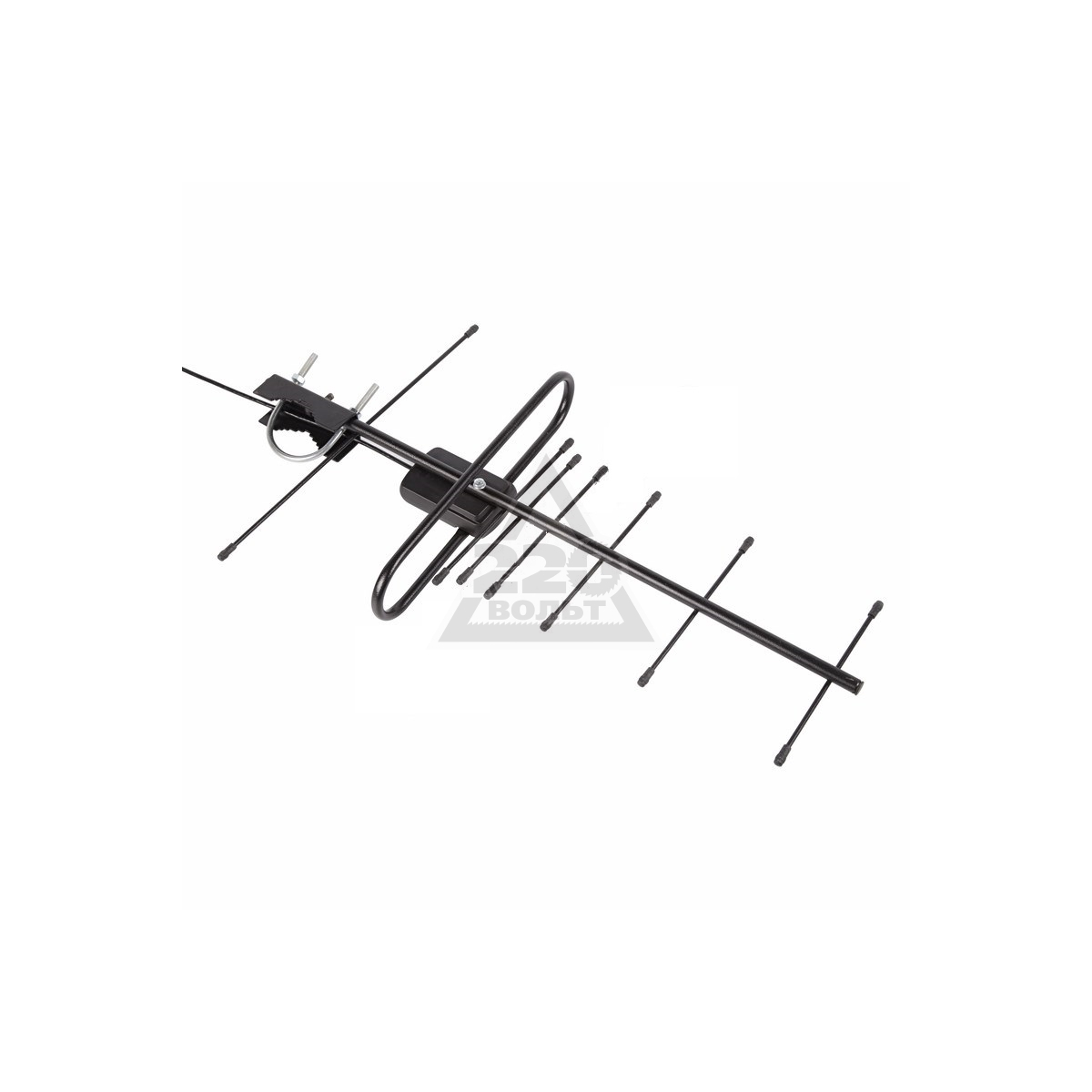

Дециметровые антенны можно разделить на логопериодические и волновой канал. Первые имеют большое усиление, в определённом узком диапазоне частот. У вторых же усиление равномерно распределено на весь диапазон. Получается, что волновой канал более универсальные, а логопериодические узкоспециализированные под конкретные условия приема.

Открываем глаза

Будьте готовы смириться с маркетинговыми уловками при проверке антенн для цифрового телевидения.

Не существует такой антенны, как «HD» антенна или «цифровая» антенна — формат принимаемых сигналов не важен. Дальность действия антенны тоже миф. Ни один производитель не может гарантировать, что его антенна будет принимать сигнал с заданного расстояния, поскольку слишком многое зависит от локальных условий, уровня сигнала, помех.


Некоторые из этих заявлений не значат ничего

Но можно предположить, что антенна с заявленной дальностью 50 км, обычно лучше для приема на большие расстояния, чем антенна от той же компании, с дальностью 30 км.

Какой тип кабеля использовать для телевизионной антенны?

Подключение от вашей антенны к телевизору так же важно, как и сама антенна. Для работы вам необходим высококачественный коаксиальный кабель. Коаксиальный кабель имеет центральный проводник, который несет сигнал, и окружен пластиковым изолятором. Еще есть внешняя оплетка, которая защищает центральный кабель от помех, и внешняя оболочка для защиты кабеля от погодных условий.

Если вы отключаете спутник для эфирного телевидения, вы, вероятно, можете использовать существующий коаксиальный кабель от спутниковой антенны, но, если он не работает, будьте готовы купить и проложить новый коаксиальный кабель. Если возможно, проводите кабель без разрывов, потому что каждый раз, когда вы соединяете кабель, теряется часть сигнала. Самый распространенный тип кабеля для телевидения называется RG-6.

Советы

Предсказать, какая антенна будет работать с уверенностью, достаточно сложно.

Информация, которую дают разнообразные ресурсы, может дать какое-то представление о том, что должно работать. Есть много переменных, которые невозможно учесть.

В некоторых районах, особенно в городах или местах, где много холмов, сигналы могут отражаться от препятствий, таких как здания, и создавать помехи. Или, например, у деревьев могут вырасти листья весной и ухудшат сигнал, который вы получали хорошо зимой. Даже атмосферные условия могут влиять на передачу сигнала.

Перемещение антенны немного в сторону или вверх и вниз по окну может сильно повлиять на уровень сигнала. Когда вы устанавливаете наружную антенну на одной стороне крыши может не быть сигнала, а на другой наоборот — устойчивый сигнал. При установке антенны нужно знать направление, где ближайшая телевышка, и это не всегда то же направление что и у соседа.

Желательно наружную антенну поместить максимально высоко насколько это возможно, высота установки антенны, второй по важности фактор после удаленности от телевышки. Будьте готовы экспериментировать.

Хотелось бы посоветовать не выбирать антенну самостоятельно, лучше обратится к специалисту– позвоните в магазин, напишите на e-mail или придите в магазин.Адреса магазинов Антенный-супермаркет.

Ориентировочный список рекомендация к антеннам относительно расстояния от телевышки:
  1. В городе близко к вышке. Комнатная пассивная антенна
  2. В городе далеко от вышки. Комнатная активная или наружная пассивная антенна.
  3. Загородом (10-30км). Наружная антенна с усилением 10-20дБ.
  4. Загородом (>30км). Активная наружная антенна с усилием >30дБ, либо пассивная антенна с внешним усилителем.
Вы можете заказать готовую услугу установка Цифрового ТВ. Бригада монтажников установит антенну для цифрового телевидения в вашем доме.

Антенна для цифрового телевидения DVB-T2

Как самостоятельно изготовить простую антенну для приема цифрового телевизионного сигнала стандарта DVB-T2

Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука.

Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, разделенных на два пакета по 10 каналов в каждом (РТРС-1 (первый мультиплекс) и РТРС-2 (второй мультиплекс)). Каждый из пакетов вещается по определенному телевизионному каналу диапазона дециметровых волн (ДМВ).

Содержание цифровых пакетов РТРС-1 и РТРС-2 на момент написания статьи

Ввиду того, что цифровое телевидение формата DVB-T2 осуществляется в диапазоне дециметровых волн (ДМВ), то и антенна для приема цифрового телевидения формата DVB-T2 должна быть рассчитана на прием дециметровых волн.

Перечень телевизионных каналов диапазона ДМВ и соответствующих им частот

Канал Частота, МГц Канал Частота, МГц
21 канал 474 МГц 46 канал 674 МГц
22 канал 482 МГц 47 канал 682 МГц
23 канал 490 МГц 48 канал 690 МГц
24 канал 498 МГц 49 канал 698 МГц
25 канал 506 МГц 50 канал 706 МГц
26 канал 514 МГц 51 канал 714 МГц
27 канал 522 МГц 52 канал 722 МГц
28 канал 530 МГц 53 канал 730 МГц
29 канал 538 МГц 54 канал 738 МГц
30 канал 546 МГц 55 канал 746 МГц
31 канал 554 МГц 56 канал 754 МГц
32 канал 562 МГц 57 канал 762 МГц
33 канал 570 МГц 58 канал 770 МГц
34 канал 578 МГц 59 канал 778 МГц
35 канал 586 МГц 60 канал 786 МГц
36 канал 594 МГц 61 канал 794 МГц
37 канал 602 МГц 62 канал 802 МГц
38 канал 610 МГц 63 канал 810 МГц
39 канал 618 МГц 64 канал 818 МГц
40 канал 626 МГц 65 канал 826 МГц
41 канал 634 МГц 66 канал 834 МГц
42 канал 642 МГц 67 канал 842 МГц
43 канал 650 МГц 68 канал 850 МГц
44 канал 658 МГц 69 канал 858 МГц
45 канал 666 МГц

В настоящее время зона покрытия цифрового телевидения стандарта DVB-T2 охватывает почти всю Россию. Однако часто бывает так, что до ближайшей передающей станции десятки километров, либо окна расположены таким образом, что сигнал не в прямой видимости. В этом случае поймать сигнал передающей станции возможно только применив приемную антенну с большим коэффициентом усиления, либо добавив к антенне усилитель сигнала.

Можно смело заявить, что самостоятельно изготовленная антенна будет иметь коэффициент усиления больше, чем заводская. Это объясняется тем, что заводские антенны рассчитываются и изготавливаются с учетом охвата всего ДМВ диапазона, а этого можно достичь, удлиняя одни и укорачивая другие элементы антенны для достижения равномерного усиления. В результате этого уменьшается коэффициент усиления антенны. А самостоятельно изготовленная антенна рассчитывается под определенную частоту приема телевизионного канала.

Для того, чтобы самостоятельно своими руками изготовить антенну для приема цифрового телевидения стандарта DVB-T2 нам нужно знать на каких частотах работают передающие антенны в том месте, где мы собираемся смотреть это цифровое телевидение.

Узнать это не сложно, для этого переходим на сайт “Российской телевизионной и радиовещательной сети” по адресу www.rtrs.ru, открываем на сайте интерактивную карту эфирного телерадиовещания и находим там ближайшую к вашему цифровому приемнику передающую антенну. Далее кликаем на изображение передающей антенны и смотрим номер телевизионного канала (ТВК) и частоту, соответствующую этому ТВК.

В моем примере передающая антенна вещает два пакета телеканалов: РТРС-1 (первый мультиплекс) на частоте ТВК 37 (602 МГц) и РТРС-2 (второй мультиплекс) на частоте ТВК 39 (618 МГц). Мне нужна антенна для приема обоих пакетов телеканалов, поэтому я буду рассчитывать антенну на прием средней частоты между 602 МГц и 618 МГц:

(602+618)/2 = 610 МГц

Теперь необходимо вычислить длину волны. Формула весьма простая:

λ = с/F

где, λ (лямбда) — длина волны,

с — скорость света (3×108 м/с),

F — частота в Герцах.

или проще λ = 300/F(МГц)

Итак, в моем случае длина волны получилась: λ = 300/610 ≈ 0,4918 м = 49,18 см.

Но для практического применения этот размер неудобен, так как антенна получилась бы слишком большая. Для изготовления антенны можно брать половину длины волны, можно четверть длины волны. Я изготовил антенну, применяя четверть длины волны. В итоге получилось:

λ/4 = 0,4918/4 ≈ 0,123 м = 12,3 см.

Итак, применяя размер 12,3 см, начнем строить нашу антенну. Для этого нам понадобится медный провод диаметром 2 — 4 мм (можно использовать тонкую трубку), антенный кабель с волновым сопротивлением 75 Ом (РК-75 или RG-58), штекер и паяльник.

За основу берем столь популярную рамочную антенну Харченко и начинаем ваять. Антенна похожа на два квадрата, установленных друг на друга, в месте стыка этих квадратов оставлено небольшое расстояние, около 10 мм, именно в этом месте и припаивается антенный кабель.

Антенны эфирные диапазонные для аналогового и цифрового телевидения

Эфирные диапазонные антенны для цифрового и аналогового ТВ

В настоящее время, на отечественном рынке, наблюдается большое предложение эфирных антенн, для аналогового и цифрового телевидения. Для того чтобы правильно сориентироваться при выборе продукта, следует учитывать ряд факторов, влияющих на уровень и чистоту приема сигнала.

Аналоговый сигнал передается по старому доброму принципу, который известен со времен первых голосовых радиопередач и на заре телефонии. Звук и изображение передавалось через провода, позже, через эфир, набором «отштампованных» электромагнитных сигналов, которые на приемном оборудовании, переживали обратную метаморфозу.

Цифровой сигнал имеет свой особый шифр, сравнимый с азбукой Морзе. Он имеет цифровые значения, которые различаются по силовым электрическим характеристикам, присущим каждому из значений. Цифровой информационный сигнал имеет большую пропускную способность, по сравнению с аналоговым, и может передаваться на более удаленное расстояние.

Представленные эфирные антенны, адаптированы для качественного приема аналогового и цифрового сигнала. Компании производители LANS и Rexant. Бренды, известные на отечественном рынке, высокими техническими показателями, надежностью и качеством. Широкий ассортимент, предоставляет пользователю возможность, подобрать антенну, полностью удовлетворяющую таким требованиям, как расстояние до источника сигнала и технические возможности приемного оборудования. В комплект, как правило, входят установочные элементы (кронштейны и крепеж). Конструкции изготовлены из легких сплавов, на основе алюминия. Приложенные к антеннам инструкции, по установке и настройке, позволяют осуществить монтаж оборудования самостоятельно. Герметичное устройство и особое покрытие, обеспечивают продукту – длительный срок эксплуатации, без дополнительной технической поддержки.

Антенны производителей LANS и Rexant хорошо проявили себя в российских условиях – это касается и климатических норм и трансляционных мощностей. И, если продукция LANS, адаптирована к местным условиям, по факту «рождения», то компания Rexant сроднилась с Россией, в процессе многолетнего сотрудничества, на рынке коммуникационного оборудования. От других зарубежных аналогов, их выгодно отличает вполне приемлемая цена товара. В остальном, они ничем не уступают западным «коллегам».

Простая, но довольно эффективная антенна для DVB-T2 (цифрового ТВ)

Еще одна самоделка, для скучающих дома 😉
Понадобилась пара антенн для цифры, в местах «не самого лучшего приема»… пошел по магазинам (это было еще до самоизоляции 🙂 — если относительно бюджетно, то полное Г. Более дорогое внешне прилично, но как работает под вопросом.
Решил замутить самоделку. Как-то стремно было «крутить» антенну из отрезка кабеля, (хотя по слухам работает) -хотелось чего-то простого, но более приличного и продвинутого 🙂

На самом деле, изготовленная мною не кардинально сложнее, но как-то «солиднее» что ли. Да и результаты ее проверки весьма воодушевили, поэтому решил набросать небольшое описание что и как, вдруг еще кому покажется полезным 😉

… если даже мои уличные котики имеют «нормальную» антенну на своем домике, как же самому быть без антенны?! 🙂
Проволока еще не вся закончилась, сейчас что-нибудь соберем! 😉

В описываемых местах, ранее у меня использовались самодельные широкополосные логопериодические антенны, еще со времен «начала перестройки» наверное 😉
Они неплохо работали в аналоге и не только на ДМВ, но «цифра им, почему-то, оказалась не по зубам». Не особо вникал в суть причин, снял их и стал размышлять, чем заменить.
Вот одна из них, ждет места на «мусорке» 🙂

Самоделку будем собирать «по мотивам» двойного квадрата Харченко.

Ее немало хвалят и ругают в сети, отчасти из-за того, что существует много разновидностей антенны. Имеются различные вариации изготовления и согласования -нет единого мнения о некоторых элементах и особенностях конструкции.
Я выбрал что-то среднее между найденными вариантами и рассчитал под свой «размер». Получилось относительно просто и, как оказалось, неплохо работоспособно! 🙂

Немного истории

В начале 60-х годов прошлого века, нашим соотечественником, Харченко К. П. была разработана простая плоская зигзагообразная антенна с хорошими характеристиками.
Авторское свидетельство № 138277 на изобретение под названием «Диапазонная направленная антенна» Константину Павловичу Харченко было выдано в 1961 г. (по его заявлению от 16 июня 1960 г.). В том же году были опубликованы материалы в журнале «Радио» для повторения радиолюбителями.

Антенна не критична к материалам и размерам при изготовлении, имеет простое хорошее согласование с кабелем снижения, в ней удачно сочетаются кратные элементы синфазной антенной решётки с одной точкой питания.

Теория и расчеты

Описываемая антенна, в теории, имеет диаграмму направленности «восьмерку» по горизонтали и относительно высокий коэффициент усиления, который дополнительно можно увеличить, при использовании отражателя/рефлектора.

Для получения максимального усиления на всех каналах, необходимо изготавливать антенну примерно на середину диапазона между используемыми мультиплексами.

Найти (для расчетов) частоты мультиплексов, используемых в Вашем регионе, несложно,

например запросом вида «dvb-t2 частоты каналов»+ «Краснодар»
у меня нашлось подобное:

Середина, между двумя «моими» мультиплексами, это 700МГц — на эту частоту и будем рассчитывать антенну.

За основу расчета размеров антенны, возьмем рисунок ее автора

Высчитываем длину волны:λ = 300 / f [m]
300/700 = 0.428м, примерно 43см
длина каждой стороны ромба λ/4 =43/4= 10.75

Суммарная длина необходимого нам материала (11см*8=88см)- менее метра.
Расстояние между контактами снижения, куда будем припаивать кабель, 10-12мм (стандартное значение у этой антенны для частот ниже 900МГц).
Я буду изготавливать простую антенну, без рефлектора, однако, для дополнительного увеличения усиления этой антенны, его вполне возможно установить сзади нее
например из металлической сетки/решетки для гриля, фольгированного материала или просто металлической пластины.
Его размеры должны быть примерно процентов на 20 больше размеров антенны и расположен он должен быть на расстоянии ƛmax/7.
Для моего случая: длина волны (39канал) 300/618, получается….49/7= то есть порядка 7см

Для тех, кому лень самому заниматься расчетами
— можете использовать онлайн-калькулятор, результаты лишь слегка будут отличаться от мною полученных.
Вот, например такой -здесь сразу вводятся частоты двух мультиплексов и получаем размеры антенны (без рефлектора)
Или другой вариант, с рефлектором -хочу правда заметить, что во втором варианте используется несколько иной вариант расчета, отличающийся от авторского.
Подразумевается антенна с углами отличными от 90° и удаление рефлектора рассчитывается как λ/8

Для изготовления полотна антенны рекомендуется использовать алюминий или медь (медь хорошо паяется) диаметром от 3мм и выше — чем больше диаметр, тем более широкополосной получается антенна.
Можно использовать трубки, толщина стенок непринципиальна, так как используется только поверхность материала (по-сути можно фольгой обмотать любой диэлектрик для получения необходимого материала).
Однако, на мой взгляд, проще всего купить метр медной проволоки большого сечения в магазине электротоваров.

Сборка антенны

Очистим от изоляции кусок провода длиной метр.

мне «попался» провод диаметром 4.5мм

Из инструмента понадобятся тиски и молоток. Отмеряем примерно по 11см и изгибаем под углом 90°

В конечном результате нужно получить такую «геометрическую» фигуру 🙂

Лишнее обрезаем и спаиваем концы. Должно получиться что-то похожее…

Припаиваем кабель, как показано на фото.

Кабель прокладываем по одной из сторон квадрата и закрепляем хомутами.
Такое расположение кабеля необходимо для его согласования (есть разные мнения, не все соглашаются с данным утверждением).


При использовании рефлектора, полотно антенны в крайних точках квадратов можно крепить и с помощью металлических стоек, например припаять на остатки такой же медной проволоки — там точки с нулевым потенциалом (выделено зеленым цветом). В остальных местах крепление допускается только через диэлектрик.

Испытания

Ну и наконец проверка работоспособности и примерная оценка качества полученной антенны.

С проверкой собственно говоря все просто — включили, работает! 🙂
А что бы оценить, а «стоила ли овчинка выделки», сравним параметры принимаемого сигнала от изготовленной антенны, с уже используемой мною на даче, с заявленным коэффициентом усиления 11dBi

Антенна установлена на мансарде дачного домика, на расстоянии примерно 16км от вышки телецентра

Самоделку повесил примерно на такой же высоте, внутри помещения.

Уровень сигнала: слева заводская стационарная антенна/справа самоделка

На первый взгляд разница всего в 1% (95 против 94) — но это не совсем правильное сравнение, так как внешняя антенна у меня подключена через сплиттер, который дополнительно ослабляет сигнал.

Оценка качества работы антенны

Попробуем сделать более корректное сравнение, подключаясь через вход сплиттера.
Ну и кроме того, для наглядности, добавим количество участников 🙂

Список антенн, принимающих участие в сравнении:

1. Внешняя антенна Funke BM 4551 наружная дальнего действия, заявленный коэффициент усиления, из некоторых источников (покупал в Юлмарте), до 16dB

2. Имеется старенькая рамочная ДМВ антенна, от ТВ Электроника 313д, надо сказать при всей простоте, очень неплохая антенна, поэтому и сохранилась 😉

3. Сгонял в магазин- купил для сравнения в обзоре одну из самых дешевых, типа симметричного вибратора
(100% самая покупаемая пенсионерами, из-за низкой цены).

Все «замеры» буду проводить в одной точке, максимально близко расположенной ко внешней антенне — ее местоположение опытным путем подбиралось по максимуму сигнала, поэтому можно утверждать что условия приблизительно одинаковые

Итак, уровень сигнала с внешней антенны мы уже видели 95% (на момент текущих измерений показывало 94%), ее берем за эталон.
Все сравнения делаем подключая антенны ко входу на сплиттере, к которому обычно подключена внешняя антенна.

Рамочная антенна, от Электроники 82% на 39 мультиплексе и 66% на 60

Бюджетная с «рогами» 🙂 — 62%/38% (на грани пропадания трансляции)

Двойной квадрат — 92% на обоих мультиплексах, примерно на пару процентов меньше от внешней

Ради любопытства, решил проверить работу рефлектора, который несложно изготовить из любой металлической сетки, пластины или даже фольги… РЕАЛЬНО заметно работает!
Уровень поднялся до 96%!, что даже выше от стационарной, с заявленным коэффициентом усиления от 11dB.

Самое любопытное- предмет, который я использовал в качестве рефлектора! 🙂

Фольги в доме не нашлось, из совсем доступного с металлической поверхностью необходимых размеров, была… крышка ноутбука (он у меня имеет металлический корпус).
Но главное результат! Понятное дело, ноут я «привязывать» к антенне не собираюсь, да и хватит мне ее усиления и без рефлектора 🙂

Вывод:

Могу смело рекомендовать к повторению! Просто, «дешево и вкусно». ..

Одно из самых простых, комнатных креплений антенны… обычными присосками — если повезет с направлением на телецентр 😉

Следующая антенна, «рекомендуемая для повторения»… логопериодическая 😉

С Вами были «очумелые ручки» 😉
Всем удачи и хорошего настроения! ☕

Рамочная антенна для т2. Простая антенна для цифрового телевидения DVB-T2 своими руками


Сегодня все больше людей переходят на цифровое телевидение Т2 – здесь и каналов больше, и качество картинки лучше. Для этого городские жители устанавливают у себя дома антенну. Но как решить вопрос тем, кто проживает за городом или снимает квартиру? Достаточно просто – сделать самостоятельно антенну для Т2, это будет выгодная альтернатива заводской антенне.

Сделанная своими руками, такая цифровая антенна имеет определенные преимущества. В-первых, это очень дешевое изделие. Во-вторых, она часто отличается более высоким коэффициентом усиления, чем у антенны из магазина.

Поскольку сигнал вещания цифрового телевидения распространяется в диапазоне дециметровых волн, то в нашем случае подходит любая антенна ДМВ.

Медная проволока

Модель из проволоки станет простым решением для тех, кому нужна обычная комнатная антенна, чтобы смотреть телеканалы. Чтобы ее сделать, не требуются специальные знания, с этим справится и школьник.

Чтобы сделать такую элементарную конструкцию, нужно взять лишь медную проволоку длиной 70–90 см и толщиной 2–3 мм. Одним концом прикрепляем ее к батарее, а другим вставляем в антенный разъем телевизора.

Антенна для Т2 из пивных банок своими руками

Такой способ является самым распространенным для самодельной сборки антенны. На это уйдут подручные материалы и не более часа времени работы.


Пошаговое описание работ:
1 . Прикрепляем банки к брусу или трубе на расстоянии 6–7 см.
2 . Прикручиваем к банкам шурупы.
3 . Берем коаксиальный кабель, зачищаем концы, вставляем в саморезы.
4 . Для того чтобы на работу самоделки не влиял дождь и снег, рекомендуется взять пластиковую бутылку и сделать из нее защиту.


Антенна 8-ка для цифрового тв своими руками: технология изготовления

В качестве основе использовалась так называемая «восьмерка», только лишь без отражателя. Полотно антенны может быть из любого токопроводящего материала с подходящим сечением – например, из медной или алюминиевой проволоки толщиной 1–5 мм, трубки, полоски, шины, уголка, профиля – с верхними сторонами по 14 см, боковыми по 13.


Здесь приводятся приблизительные размеры, могут допускаться некоторые отклонения – лишь бы цифровая антенна своими руками хорошо работала.
Нужно отмерить кусок общей длиной 112 см, далее проволоку изгибаем.

Для первой части – 13 см + 1 см под петлю, на следующие 6 сторон – по 14 см, для последней стороны – 13 см + 1 см.


На двух концах следует зачистить по 1,5–2 см, закрутить две петли одна за другую, и затем запаять место стыка. Таким образом получится один контакт подсоединения кабеля. Через 2 см – второй. Где будет припаяна центральная жила, а где – оплетка, не важно.


Отмеряем нужную длину кабеля.


Зачищаем кабель со стороны антенны – на 2 см, к штекеру – 1 см.


За запайкой места пайки следует залить клеем из пистолета.


В итоге получилась самодельная антенна для Т2, которая легко прикрепляется в любом месте – и на карнизе, и на шторе.

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ . Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места , а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах . На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни . Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание . Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

  • Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
  • Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
  • Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
  • ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
  • Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

  1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
  2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
  3. Несколько модификаций зигзагообразной антенны , или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам – настроить спутниковую антенну, об этом .

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

  • КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
  • КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
  • КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

  1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
  2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Виды антенн

Всеволновая

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание : есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пивная всеволновка

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис. ), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна , поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

  1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
  2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
  3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

  • В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
  • В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2
О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна “Дельта”

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

  • Р = 0,52Л.
  • В = 0,49Л.
  • Д1 = 0,46Л.
  • Д2 = 0,44Л.
  • Д3 = 0,43л.
  • a = 0,18Л.
  • b = 0,12Л.
  • c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

С чего начать?

Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

(2 оценок, среднее: 4,00 из 5)

сказал(а):

А на крыше был приём удовлетворительный на Полячку. До телецентра у меня километров 70 – 80. Вот такие у меня проблемы. С балкона удаётся поймать с 30 каналов штук 3 – 4 и то с “кубиками”. Я иной раз смотрю телеканалы с интернета на компьютере в своей комнате, а жена в своей на телевизор не может нормально смотреть свои любимые каналы. Соседи советуют провести кабельное, но за него надо платить каждый месяц, а я уже и так плачу за интернет, а пенсия не резиновая. Всё её тянем, тянем и на всё не хватает.

Пётр Копитоненко сказал(а):

Поставить антенну на крыше дома не получается, соседи ругаются, что я хожу и ломаю рубероидное покрытие крыши и у них потом протекает потолок. Вообще то я очень “благодарен” тому экономисту, который получил себе премию за экономию.Придумал убрать с домов дорогостоящую двускатную крышу и заменить её плоской крышей прикрытой плохим рубероидом. Экономист получил денежки за экономию, а люди на последних этажах теперь всю жизнь мучаются. Вода течёт им на головы и на кровати. Они каждый год меняют рубероид, а он за сезон приходит в негодность. В морозную погоду он даёт трещины и дождевая вода и снеговая течёт в квартиру, даже если по крыше никто и не ходит!!!

Сергей сказал(а):

Приветствую!
Спасибо за статью, а автор-то кто (подписи не вижу)?
ЛПА по приведённой выше методике работает отлично, ДМВ 30 и 58 каналы. Проверено в городе (отражённый сигнал) и за городом, расстояния до передатчика (1 кВт) соответственно: 2 и 12 км примерно. Практика показала, что в диполе “В1” острой необходимости нет, а вот ещё один диполь перед самым коротким сказывается существенно, судя по интенсивности сигнала в %. Особенно в условиях города, где надо ловить (в моём случае) отражённый сигнал. только я сделал антенну с “КЗ”, так получилось, просто не оказалось подходящего изолятора.
В общем, рекомендую.

Василий сказал(а):

ИМХО: народ ищущий антенну для приема ЭЦТВ, забудьте про ЛПА. Эти широкодиапазонные антенны были созданы во второй половине 50-х годов (!!) прошлого века для того, чтобы находясь на берегах советской Прибалтики ловить забугорные телецентры. В журналах того времени это стыдливо называли «сверхдальним приемом». Ну очень любили на Рижском взморье ночью смотреть шведское порно…

В плане назначения тоже самое могу сказать про «двойные, тройные и т.д. квадраты», а также любые «зигзаги».

По сравнению с аналогичным по диапазону и усилению «волновым каналом» ЛПА более громоздки и материалоемки. Расчет ЛПА сложен, замысловат и похож скорее на гадание и подгонку результатов.

Если в вашем регионе ведется вещание ЭЦТВ на соседних ДМВ каналах (у меня 37-38) то лучшее решение разыскать в сети книгу: Капчинский Л.М. Телевизионные антенны (2-е издание, 1979) и изготовить «волновой канал» для группы каналов ДМВ (если у Вас вещание выше 21-41 каналов, то придется пересчитывать) описанный на стр 67 и далее (рис. 39, табл 11).
Если до передатчика 15 – 30км антенну можно упростить, сделав ее четырех – пять элементной, просто не устанавливая директоры Д, Е и Ж.

Для совсем близких передатчиков рекомендую комнатные антенны, кстати в той же книге на стр. 106 – 109 приведены чертежи широкодиапазонных комнатных «волнового канала» и ЛПА. «Волновой канал» визуально меньше, проще и изящней при большем усилении!

Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайта.

Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию. Крупнейшие провайдеры также перестраиваются на работу с более новым, современным форматом. Эра аналогового ТВ постепенно подходит к концу.

Чтобы установленные ранее домашние антенные устройства доработали ресурс, достаточно подсоединить к телевизору DVB-T приемник, в результате цифровые сигналы будут приниматься корректно.

Можно сделать антенну для цифрового телевидения своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Какие-либо специальные навыки или оборудование не потребуется, создать необходимую конструкцию можно с помощью подручных средств.

Сейчас подробно ответим на вопрос, как сделать антенну для цифрового ТВ. Тщательно проанализируем процесс, подберем оптимальный материал, а также проведем все необходимые расчеты. Тем не менее сначала разберемся с теоретическими нюансами.

Невзирая на формат сигнала, он передается от излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала потребуется устройство синусоидальной формы с максимально возможной частотой, которая измеряется в МГц.

Когда электромагнитная волна проходит сквозь поверхность принимающих лучей антенны, в ней наводится V-напряжение. Каждая волна способствует формированию разного потенциала, помечая его своим характерным знаком.

Под действием наведенного напряжения в замкнутом приемном контуре с сопротивлением R протекает электрически ток. Он постепенно нарастает. Обработка осуществляется схемой телевизора, на монитор выводится картинка, а звук транслируется через динамики.

Подключить цифровое вещание с помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации – приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.

Антенна восьмерка

Как сделать такую антенну своими руками? Для начала нужно подготовить материал. Затем провести соответствующие расчеты. На завершающем этапе соберите конструкцию и подключите к ТВ. Ничего сложного. С такой задачей справится каждый пользователь.

Материалы для сборки антенны

Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет изменяться в зависимости от типа антенного устройства. Например, при желании можно сделать ее даже из самых обычных пивных банок.

Для производства хорошей и простой ТВ антенны цифровых каналов потребуется медная или алюминиевая проволока толщиной от 2 до 5 миллиметров. В целом, на создание такой конструкции понадобится всего лишь 1 час. Также нужно использовать:

  • трубку;
  • уголок;
  • медную или алюминиевую полосу.

В обязательном порядке понадобится инструмент, который позволит выгнуть рамки необходимой формы. Чтобы погнуть проволоку, используйте молоток, предварительно закрепив материал в тисках.

Делается антенна своими руками не только из проволоки, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, что также нужно зафиксировать конструкцию, кронштейн делается из подручных материалов.

Что касается кабеля, то его нужно брать с сопротивлением в диапазоне 50-75 Ом. Особое внимание следует уделить изоляции, если устройство будет размещено на улице.

Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сами сделать антенну для цифрового ТВ и повесить ее как домашнюю, т.е. на шторы. Для этого потребуются крупные булавки, которые выполнят функции крепежного элемента.

Однако если вы хотите созданное устройство разместить на крыше, тогда нужно сделать кронштейн. Для этого потребуется напильник, паяльник и надфиль.

Со спиральной антенной разобрались, но также можно сделать и другую конструкцию – двойной квадрат. Изготовляется она из медных, латунных или алюминиевых трубок. Реже используется проволока толщиной 3-6 мм. В целом, выбор материала определяется в соответствии с МВ диапазоном и количеством каналов.

Двойной квадрат – две рамки, которые соединены верхней и нижней стрелой. Маленькая рамка – вибратор, а большая – рефлектор. Чтобы добиться максимального коэффициента усиления, увеличьте количество рамок до трех. Третий квадрат – директор.

Мачту нужно сделать из дерева. Как минимум, ее верхнюю часть. Обратите внимание на то, что она должна начинаться на расстоянии от полутора метра от уровня рамок.

Итак, пошаговая инструкция:

  1. Возьмите коаксиальный кабель и зачистите его с обоих концов.
  2. Один конец будет крепиться к антенне, провод должен торчать на 2 см.
  3. Экран и оплетка скручиваются в жгут.
  4. Получаем два проводника.
  5. Ко второму краю кабеля припаяйте штекер. Расстояния в 1 см достаточно. Если использовать обжимной металлический штекер, дальнейше пункты можно пропустить.
  6. Залудите и сделайте еще 2 проводника.
  7. Места пайки штекера протрите спиртом.
  8. Наденьте на провод пластиковую часть штекера.
  9. К центральному входу штекера припаивается моножила.
  10. К боковому входу штекера припаивается многожильный жгут.
  11. Обожмите захват вокруг изоляции.
  12. Накрутите пластиковый наконечник или залейте клеем.

Расчет

Чтобы настроить прием цифрового телевещания, совершенно необязательно рассчитывать длину волны. Просто постарайтесь сделать широкополосную конструкцию. По итогу, вы сможете принимать максимальное количество сигналов. Для достижения такого результата к антенне T2 своими руками добавьте дополнительные элементы. Именно о них и пойдет речь далее.

Расчет антенны для цифрового ТВ основывается на определении волны трансляции сигнала. Разделите это значение на 4, в результате получите необходимую сторону квадрата. Для определения дистанции между двумя комплектующими устройства сделайте наружные стороны ромбов немного длиннее, следовательно, внутренние наоборот должны быть короче.

Если самостоятельно просчитывать размеры антенны нет желания, воспользуйтесь уже готовыми чертежами:

  • Внутренняя сторона прямоугольника – 13 см.
  • Внешняя сторона прямоугольника – 14 см.

Разница в расстоянии между квадратами, к слову они ни в коем случае не должны соединяться, крайние участки дают необходимый маневр для сворачивания петли. Именно к ней и крепится коаксиальный антенный провод.

Изготовление антенны

Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.

Исходные данные при изготовлении антенны для цифрового ТВ:

  1. Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
  2. Два элемента по 14 сантиметров.
  3. Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
  4. Еще два участка по 14 сантиметров.
  5. Последний – идентичен первому.

Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.

Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.

Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.

С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.

Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.

Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.

Подключение

Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаяйте шнур посредине. В результате, будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй разделенный конец провода припаяйте к двум другим сторонам снова посредине, ранее их вы зачищали, а также лудили. Чтобы расширить диапазон приема, не припаивайте кабель снизу.

Когда конструкция собрана ее необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Залейте герметиком участки, в которых проводилась пайка.

Однако если активных каналов очень мало или же есть определенные помехи, тогда нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений, поменяйте антенный кабель. Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Припаяйте к ней штекер и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. Цифровая приставка будет транслировать каналы, даже если используется лапша, но как показывает практика, ее срок эксплуатации чрезвычайно ограничен.

Чтобы защитить участки соединения кабеля и антенные рамки от осадков и прочих воздействий атмосферы, обмотайте места пайки самой обычной изолирующей лентой. Однако это не долговечное решение. Более эффективный вариант – монтаж на участки пайки термоусадочных трубок, которые обеспечат надлежащую изоляцию.

Альтернативный вариант, обладающий максимальной надежностью – клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. Если нужно, сделайте углубления, чтобы рамка «улеглась», не забудьте о выводе шнура. Заливаем герметик и ждем, пока он высохнет. Все готово подключаем оборудование и наслаждаемся цифровым ТВ.

Двойной или тройной квадрат для более слабого сигнала

TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.

Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.

Количество рамок определяет качество сигнала. Поэтому если вы находитесь вне зоны покрытия, можете не ограничиваться 2-3 рамками, можно сделать и 5. Не стоит вскрывать антенну лаком или красит ее. Это негативно отражается на качестве приема сигнала.

Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.

Материалы

Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:

  • 1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
  • 6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
  • дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.

Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.

Инструкция по созданию антенны Т2:

  1. Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
  2. Нижняя стрела изготовляется при помощи изолирующих электричество материалов: дерево, текстолит.
  3. Расположите все рамки так, чтобы их центры были на одной прямой.
  4. Прямую следует направить на ретранслятор.
  5. Вибратор должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
  6. Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
  7. Мачту нужно делать из дерева или хотя бы ее верхнюю часть.

Расчет размера

Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.

В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:

Номера каналов

Дециметровый диапазон:

Размер трехэлементных антенн. Метровый диапазон:

Номера каналов

Дециметровый диапазон:

Подключение вибратора

Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.

Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.

Дальнейший процесс сборки осуществляется следующим образом:

  1. Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
  2. К правому краю вибратора нужно припаять оплетку фидера.
  3. Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
  4. Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
  5. Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
  6. Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
  7. Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.

Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.

Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.

Антенна-бабочка

ТВ-антенну можно также сделать в виде бабочки. Такое устройство ничем не будет уступать дециметровой антенне. Совершенно необязательно все делать с нуля. Намного проще переделать обычную решетку в цифровую для настройки Т2. Чтобы изготовить ее самостоятельно, придерживайтесь простой инструкции:

  1. Возьмите небольшую доску, которая станет основой будущей антенны.
  2. Нарежьте 8 проводов, длина каждого – 37,5 сантиметров.
  3. Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
  4. Согните провода, чтобы они приняли V-образную форму. Расстояние между проводами должно составлять 7,5 сантиметров.
  5. Отрежьте еще 2 провода, длина каждого из них должна составлять 22 сантиметра.
  6. Зачистите провода в местах, где они будут крепиться к основанию антенны (доске).
  7. Разместите саморезы вдоль основания антенны, а потом двумя проводами соедините V-образные элементы.
  8. Соедините антенну и кабель, используя специальный штекер.

Создать такое устройство сможет каждый пользователь. Ничего покупать не придется. Изготовляется антенна из подручных средств.

Из коаксиального кабеля

Собственно ручно сделать TV-антенну можно, используя кабель:

  1. Отрежьте примерно 530 миллиметров кабеля.
  2. Зачистите кабель с двух сторон, скрепив оплетку в жгут и оголив центральную жилу.
  3. Скрутите кабель в кольцо или ромб, закрепив его скотчем на фанере. Между кольцами кабеля расстояние должно быть 2 сантиметра.
  4. Отрежьте кусок коаксиального кабеля – 175 сантиметров. Сделайте из него согласующее устройство в виде подковы. Для этого нужно зачистить провод с обоих концов, как вы это делали в процессе изготовления колец.
  5. Подготовьте антенный кабель. С одной стороны надевается штекер, а вторая зачищается. Нужно удалить центральную жилу и оплетку.
  6. Совместите кольцо и согласующее устройство с антенным кабелем.

В качестве основания можно использовать не только фанеру, но и плексиглас.

Антенна из жестяных банок

Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.

Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.

  1. Хорошо промойте, а потом высушите банки.
  2. Конец коаксиального кабеля нужно разделать.
  3. Удалите изоляцию центральной жилы.
  4. Скрутите оплетку.
  5. Получив 2 проводника, прикрепите их к банкам.
  6. Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
  7. Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
  8. Прикрепите банки к пластиковой трубе или деревянной планке.
  9. Расстояние рассчитывается индивидуально.
  10. Подключите кабель к ТВ и попробуйте настроить каналы.

Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве будет доступно несколько каналов. Итоговый результат напрямую зависит от того, как далеко находится телевышка, какая «чистота» коридора, а также насколько правильно сделана антенна.

Теперь вы знаете, как можно сделать антенну для настройки цифровых каналов при помощи подручных средств.

Обратите внимание.

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Люди, приобретая новое оборудование, вынуждены мастерить антенны для цифрового телевидения своими руками различными способами или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия проживания людей. Предлагаю вам их для ознакомления. Смотрите мои фото и доступные чертежи сборки.

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции . Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на , вырабатывает в созданном контуре . Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

  • номер канала и его частота, для которой будем создавать антенну по строгим размерам;
  • радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
  • направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить . В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после Ясна от Белтелеком.

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена .

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Антенна из провода: самая легкая сборка для телевизора

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Показываю этот процесс в большем масштабе.

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Скручиваю все концы.

Пропаиваю места соединения паяльником.

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

  • D1-D3 — пассивные элементы;
  • V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
  • R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Номера каналов DVB-T2 (кликните мышкой для справки)

Канал Частота, МГц Канал Частота, МГц
21 474 46 674
22 482 47 682
23 490 48 690
24 498 49 698
25 506 50 706
26 514 51 714
27 522 52 722
28 530 53 730
29 538 54 738
30 546 55 746
31 554 56 754
32 562 57 762
33 570 58 770
34 578 59 778
35 586 60 786
36 594 61 794
37 602 62 802
38 610 63 810
39 618 64 818
40 626 65 826
41 634 66 834
42 642 67 842
43 650 68 850
44 658 69 858
45 666

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.


Если вы живете в городе, то вам совсем не обязательно иметь большую и громоздкую ТВ-антенну, тем более закидывать ее на крышу и тянуть кабель. Каналы цифрового телевидения стандарта DVB-T2 можно отлично принимать и на комнатную, благо мощности передающих вышек вполне достаточно для уверенного приема. Я покажу как сделать миниатюрную домашнюю антенну по типу «Биквадрат» за 15 минут. Ее ещё называю антенной Харченко. Данный мастер-класс избавит вас от покупки дорогостоящих китайских аналогов.
Обычно расчет таких конструкций ведется по 1/4 длине волны. Такая антенна будет хорошо принимать все каналы даже за городом на значительном расстоянии, но дома (в городе) ее размеры могут показаться немного большими. Да и собственно такая чувствительность будет не к чему. Можно уменьшить все размеры вдвое и взять за расчет 1/8 длины волны. Токая антенна будет совсем крохотная, но с достаточной чувствительностью.

Понадобится


Изготовление миниатюрной домашней антенны для цифрового телевидения

Сама схема антенны. Это, пожалуй, самый простой и распространенный вариант, а мы сделаем ее ещё меньше.


Берем провод и не снимая изоляции сгибаем плоскогубцами два одинаковых квадрата со сторонами 67 мм.


Спаиваем соединившиеся концы и счищаем немного изоляции с середины и лудим.


Затем, на небольших проводах подпаиваем гнездо. В крышке канцелярским ножом сделаем надрезы под плечи вибраторов.


Заливаем все горячим клеем.


Во второй крышке сверлим отверстие под гнездо и также горячим клеем вклеиваем его. Соединяем крышки и спаиваем их паяльником, чтобы было одно целое. Антенна готова.


Все умещается на ладони, поэтому, с вопросом «Где ее разместить?» проблем быть не должно.

Результат работы

Подключаем и направляем на вышку.


Сравнивать антенну я буду с такой же, только полноразмерной на 1/4 длины волны.


Датчиком уровня послужит китайская приставка для приема цифрового телевидения.
Результат:
  • Классическая антенна Харченко 1/4 длины волны, приставка выдала — 40% чувствительности.
  • Наш уменьшенный вариант 1/8 длины волны — 22% .
  • И для сравнения, воткнем обычный кусок провода — 1% .
Вывод: При уменьшении размеров вдвое, примерно во столько же упала и чувствительность. Но, как видите из результатов, с куском провода сравнивать не приходится.
В домашних условиях антенна показала себя отлично. Все каналы ловятся и принимаются устойчиво, так же как и на полноразмерный вариант. Рекомендую для повторения.

Как сделать антенну цифрового телевидения своими руками для дачи и дома

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать её своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Содержание статьи

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

  1. вертикали;
  2. горизонтали.

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

  • изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
  • направлена строго по оси электромагнитной волны, идущей от передающего центра;
  • сориентирована по виду поляризации;
  • защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Максимальное значение напряженность достигает на середине этого участка — 12 см. Его еще называют амплитудой. Под этот размер и делается штыревая антенна. Ее обычно выражают формулой λ/4, где λ — длина электромагнитной волны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Онлайн калькулятор

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter.

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в вертикальной поляризации.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

  1. просто ослабленными;
  2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

  • в/ч фильтры;
  • экраны.

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

Полезные товары Полезные сервисы и программы

Дешевая и удобная ТВ антенна

Сложенный диполь — это эффективная телевизионная антенна, которую легко собрать. Так и будет не конкурировать с хорошей направленной антенной с высоким коэффициентом усиления, но она определенно превосходит кроличью уши.

Эта антенна оптимизирована для работы с одним каналом, но часто работает приемлемо. на других. Разработайте его для сигнала, который доставляет вам наибольшие проблемы, и возможно, это подойдет для остальных. Если нет, создайте еще один для следующего канала. — они дешевые.

Строительство

Антенна изготовлена ​​из «двухпроводной антенны на 300 Ом», коричневой или черной ленточной формы. Линия телевидения, которую мы все использовали до появления кабельного телевидения. Есть два проводники, идущие по краям ленты. Вам нужно знать частоту станции, которую вы можете узнать, позвонив на станцию ​​или выполнив поиск в Интернете. Если вам известен реальный номер канала , вы можете использовать соответствующую формулу ниже. Однако имейте в виду, что номер канала, который рекламирует станция, вполне может быть «виртуальным каналом», выбранным по историческим причинам, а не фактическим каналом вещания.

Для каналов 2–4 частота задается как

.

f (в ​​МГц) = (6 x channel_number) + 45.

Для каналов 5 и 6 частота

f (в ​​МГц) = (6 x номер_канала) + 49.

Для каналов 7-13 частота

f (в ​​МГц) = (6 x channel_number) + 135.

Для каналов 14 и выше

f (в ​​МГц) = (6 x channel_number) + 389.

Отрежьте кусок сдвоенного вывода на половину длины волны, где

длина волны на сдвоенном выводе (в метрах) = 0.95 x 300 / f (в ​​МГц).

(Коэффициент 0,95 — предполагаемая скорость коэффициент синфазного сигнала на сдвоенном проводе.)

(Пример: для канала 2 частота (6 x 2) + 45 = 57 МГц, Таким образом, длина волны на сдвоенных выводах составляет 0,95 x 300/57 = 5,00 метров, а антенна должно быть 5,00 метров / 2 = 2,5 метра.)

Снимите изоляцию с каждого конца, чтобы можно было скрутите жилы вместе и припаяйте. Это «свернутый диполь» антенна .

Затем вам нужно подключить его к длинной секции сдвоенного провода, чтобы подайте сигнал на свой телевизор. Длинная часть, ведущая к вашему телевизору, — это трансмиссия . строка .

Отрежьте ОДИН из двух проводов антенны посередине, и снимите примерно полдюйма изоляции с каждого куска. Ленточная изоляция от полдюйма изоляции от проводников длинного куска сдвоенного привести. Присоедините провода от линии передачи к проводам в средней точке. проводника, как показано выше.Припой.

Присоедините противоположный конец линии передачи к 300 Ом вход вашего телевизора. Если ваш телевизор имеет только входы коаксиального кабеля 75 Ом, вы необходимо купить трансформатор от 300 Ом до 75 Ом в Radio Shack или другую электронику хранить.

Крепление

Антенна должна быть установлена ​​поперек интересующей станции. Чем выше он установлен, тем лучше он будет работать. Не устанавливайте антенну рядом с металлом и не прокладывайте линию передачи очень близко к металлическим предметам.Не оставляйте лишнюю линию передачи в катушке: обрезайте ее до желаемого длина.

Чердачные установки работают очень хорошо. Если вы в комнате в общежитии или в квартире, вы можете прикрепить антенну липкой лентой или кнопкой к стене или потолку, хотя проводка может снизить производительность. Переместите его для лучшего приема.

Дальнейшие улучшения

Уровень сигнала и подавление фантомных сигналов можно значительно улучшить добавив рефлектор и, возможно, директор. Для расстояний и ниже, используйте формулу для длины волны в воздухе, а не для длины волны в сдвоенных отведениях:

Длина волны в воздухе (в метрах) = 300 / f (в ​​МГц)

Отражатель

Отрежьте кусок проволоки примерно на 5% длиннее вашей антенны.Не используйте для этого провода сдвоенный вывод; использовать один неизолированный провод. Установите его параллельно антенне, примерно на 0,2 длины волны (в воздух) на стороне, противоположной телеканалу. Нет электрического соединения между этим проводом и антенной.

Директор

Для дополнительного улучшения приема отрежьте аналогичный кусок провода примерно на 5% короче антенны, и установите его параллельно антенне сбоку от станции, примерно 0,15 длины волн (в воздухе) от антенны.


Комментарии присылайте по адресу [email protected]

TV Antenna’s

TV Antenna’s

ВВЕДЕНИЕ
Комнатная антенна работает, когда вышки вещания находятся в пределах от 20 до 25 миль. Наружная антенна может принимать сигналы с расстояния 60 миль и более. Антенна , предусилитель будет принимать более слабые сигналы и может быть добавлена ​​к любой антенне. Некоторые антенны имеют встроенный предусилитель.

Цифровая и аналоговая антенна
Нет никакой разницы между цифровой антенной и аналоговой антенной , кроме названия.Цифровые и аналоговые телевизионные сигналы используют одни и те же несущие частоты в диапазоне ОВЧ или УВЧ, модуляция несущей (цифровая или аналоговая) не влияет на прием антенны.

ОСНОВЫ

Чем больше антенна, тем больше улавливается сигнала и тем больше усиление антенны. По мере увеличения усиления ширина луча сужается. Сигналы, не попадающие в главный луч, значительно уменьшаются. Антенны VHF имеют более длинные волны и больше, чем антенны UHF. Антенны VHF / UHF объединяют антенны VHF и UHF в один выходной сигнал.

Телевизионные станции вещают в диапазоне частот VHF или UHF . Большинство станций находятся в диапазоне UHF , и в большинстве районов имеет по крайней мере 1 станцию ​​VHF . Все домашние антенны имеют каналы УВЧ, некоторые — каналы УКВ. Некоторые антенны не получают нижние каналы УКВ RF 2–6 (диапазон VHF-Lo).

Конфигурации телевизионных антенн
Диапазоны (диапазоны) RF каналы Частота
УКВ 2-13 54-216 МГц
УВЧ 2 13 14 — 69 470-806 МГц
VHF-Hi / UHF 7 — 69 174-216 МГц
470-806 МГц
УКВ / УВЧ 2 — 69 54-216 МГц
470-806 МГц
Также см. Частота телетрансляции.

Большинство антенн являются направленными и имеют определенную зону приема (главный луч). Лучи относительно широкие, одни шире других.

ОБРАЗЕЦ ПРИЕМА
ПРИЕМНАЯ
РАСПРЕДЕЛИТЕЛЬ ЛУЧИ (d)
‘ } // скрытие завершено ->

Ширина луча
Дальность
Ширина луча

Рассчитать / пересчитать

Рекламные ссылки

Усиление антенны выражается в единицах измерения: дБD или дБи .Единица дБD используется для измерения усиления, единица дБи используется для расчетов. Усиление антенны, выраженное в дБ, обычно означает дБи.

дБи децибел (дБ) выше или ниже Изотропный излучатель без потерь .
дБD децибел выше или ниже Standard Half wave Dipole антенна с усилением +2.15 дБи .
дБи = дБD + 2,15
дБD = дБи 2,15

ТИПЫ АНТЕН

Комнатные антенны имеют усиление от низкого до среднего и бывают разных стилей.Симметричные антенны (выглядят одинаково спереди и сзади) имеют идентичные зоны приема спереди и сзади. Многие имеют встроенный предусилитель, некоторые — съемные. Предусилители питаются от сети 110–120 В переменного тока (домашний ток) и / или через USB-соединение.

Плоская тонкая прямоугольная антенна
— Эффективная, легкая
— Размер: ≈ от 4×4 до 12×12 дюймов
— Крепление: подставка, стена, окно
Настольная антенна
— Разнообразие стилей
— Некоторые используют «кроличьи уши» для УКВ,
— Некоторые используют петлю для УВЧ

Типовая производительность
Усиление
От 2 до 4 дБи
Диапазон
от 20 до 25 миль
Луч
≤ 120 °

Stick и несколько петлевых антенн подключаются непосредственно к задней панели телевизора.Это делает антенну практически скрытой и ограничивает прием.


Большинство наружных и чердачных антенн являются направленными и выпускаются в двух основных стилях: вертикальный профиль и горизонтальный профиль . Антенны с вертикальным профилем более эффективны, антенны с горизонтальным профилем более устойчивы к ветру. Некоторые антенны имеют встроенный предусилитель. Предусилитель получает питание постоянного тока через коаксиальный кабель.

АНТЕННА Усиление
дБи
Диапазон
миль
Ширина
Градусов
Размер
Чердак / снаружи 5-11
Высокое усиление
30–60 60 ° — 90 ° умеренный
снаружи 11-15+
Очень высокое усиление
60–85+ ≈ 30 ° Большой

МНОГОНАПРАВЛЕННЫЕ АНТЕННЫ
Для удаленных и разнесенных широковещательных заголовков требуется многонаправленная антенная система.Большинству этих систем требуется 110–120 В переменного тока (домашний ток) для работы предусилителя и / или ротора. Роторная система имеет преимущество полного усиления и полного охвата на 360 °. Антенна с высоким коэффициентом усиления со встроенным предусилителем, установленным на роторе, имеет самые высокие характеристики.

  • Несколько антенн
  • Всенаправленная (360 °) Антенна
    • относительно небольшой.
    • требуется предусилитель.
    • хорошо подходит для использования на море или в доме на колесах.
  • Антенна ротора
    • Охват 360 °.
    • требует немного времени, чтобы изменить ракурс.
    • Высочайшая производительность.

Рекламные ссылки

Усиление антенны различается
Усиление антенны зависит от частоты. Чем выше частота (выше канал RF), тем больше усиление. Рекламируемые приросты обычно относятся к наивысшей частоте и наибольшему усилению. Разница между максимальным и минимальным усилением может составлять 2 дБ, или менее для антенны с низким усилением, около 4 дБ, для антенны с высоким усилением и до 6 дБ, или более для антенны с очень высоким усилением.

Потери в луче
Антенна имеет максимальное усиление, когда дальний луч направлен прямо (0 °) по направлению сигнала. Усиление немного уменьшается от центра луча (0 °) к краю луча. На краю луча усиление антенны уменьшилось на -3 дБ . За краем луча (точка -3 дБ) усиление резко падает. Боковые и задние лепестки имеют отрицательное усиление от -10 дБи до -30 дБи или более.

Потери поляризации
Поляризация — это сигнал антенны вещания электрического поля ориентации.Потери поляризации возникают, когда передающая антенна не соответствует поляризации приемной антенны. Практически все домашние антенны и многие вещательные антенны имеют горизонтальную поляризацию. Некоторые программы вещания используют круговую поляризацию для лучшего распространения сигнала в загроможденной и / или плохой погоде. Когда возникает рассогласование, потери приемной антенны составляют -3 дБ.

Потеря шаблона широковещательной передачи
Диаграмма направленности антенны может быть всенаправленной (одинаковая передача во всех направлениях — 360 °) или направленной.Приемные антенны за пределами основного луча направленного вещания будут получать меньшую мощность. Потери могут составлять от нескольких дБ до 10 дБ.

Сводка

Потеря антенны
ИСТОЧНИК Убыток
Потери в главном луче: от 0 до -3 дБ
Усиление боковых лепестков:
Усиление заднего лепестка:
от -10 до -20 дБи
-30 дБи
Вариация усиления :
Антенна с низким коэффициентом усиления:
Антенна с высоким коэффициентом усиления:
Очень высокое усиление:

от 0 до -2 дБ
от 0 до -4 дБ
от 0 до -6 дБ
Потери поляризации : 0 или -3 дБ
Шаблон широковещательной передачи : от 0 до -10 дБ
Потери от -2 до -6 дБ не редкость.верхний
OTA DTv
ТВ антенны
Тесты длины дипольных антенн

— блог Solid Signal

Идея этого блога — проверить лучшую длину дипольной антенны для приема ТВ. При передаче, как упоминалось в последнем блоге https://blog.solidsignal.com/tutorials/cleartv-mini-antenna-tests-sort-of/, лучше всего сохранить длину антенны такой, которая необходима для сохранения передатчика. безопасен от перегрева и последующего выхода из строя.При приеме сигналов подойдет антенна любой длины.

В этом эксперименте я проверил наилучшую длину дипольной антенны для двух разных телеканалов в моем районе. Вот вопросы, на которые я пытаюсь ответить:

1. Есть ли одна длина, которая подходит для всех станций?
2. Можем ли мы выбрать одну длину, которая будет работать для всех телеканалов?
3. Легко ли определить эту длину?

Что я имею в виду под «работой»: сможет ли антенна достаточно хорошо принимать станции, чтобы за ней можно было наблюдать? Обычно это означает минимум 40 дБмкВ на моем измерителе.Ниже этого уровня станция обычно недостаточно сильна, чтобы обеспечить достаточно хороший сигнал. В моем районе, с деревьями, дождем, снегом и даже ветром, иногда сигнала 40 дБмкВ также недостаточно, чтобы гарантировать достаточно хороший сигнал.

Я решил протестировать два канала: один слабый VHF и один сильный UHF. Тестируемые станции:

Канал 7 и Канал 26. Канал 7 находится на уровне 35 дБмкВ, поэтому я надеюсь, что можно будет найти длину диполя, чтобы довести его до диапазона 40 дБмкВ. Канал 26 уже значительно превышает 40 дБмкВ для всех длин диполя, которые я быстро тестировал.Канал 26 не использовался, когда я писал свой последний пост в блоге. Я подозреваю, что канал 46 переместился на канал 26 из-за предстоящего переупаковки телеканалов Федеральной комиссии по связи, который должен закончиться в середине июля 2020 года.

Протестированные длины относятся к самой низкой частоте — самой длинной длине волны — для каналов 7 и 26. Протестированные длины антенн составляли:
1. Длина 1/2 λ для каналов 7 и 26.
2. Полная длина волны для оба канала 7 и 26.
3. Длина 3/2 λ для каналов 7 и 26.

Я проверил Ch 7 и Ch 26 на каждой длине антенны для каждого канала.Таким образом, оба канала CH 7 и 26 были протестированы при 1/2, полном и 3/2-λ.

Для меня, вероятно, невозможно найти лучшую единичную длину для всех станций путем тестирования. Это, вероятно, лучше всего было бы сделать с помощью программы, которая могла бы моделировать антенну и изменять длину и проверять все возможные длины, чтобы найти такую, которая будет работать — по крайней мере, приемлемо — для всех станций в чьей-либо области.

Ответ на пункт 3 выше: нелегко вручную найти одну длину, которая будет работать для всех ваших станций.Возможно, программа сможет это сделать.

Для расчета длины диполей для каналов 7 и 46 я использовал список каналов и частот по адресу:
https://otadtv.com/frequency/index.html

, а затем калькулятор длины волны и частоты на моем веб-сайте: http://cs.yrex.com/ke3fl/prgms/FreqVsWaveLength.htm

Изображение 1: четверть и половина длины волны

Теперь, если нам нужны три половины длины волны, мы просто умножаем вышеуказанные длины на 3, чтобы получить:

Изображение 2: три четверти и три половины длины волны

Оценив свою способность фактически измерять эти длины, я принял решение, что я буду использовать только максимальные длины и не буду пытаться получить две другие длины, так как я думаю, что у меня все получится, если я буду в пределах +/- 2. или 3 мм.Это также связано с тем, что, по крайней мере, для Ch 26 длины имеют одинаковую длину, учитывая мои способности к измерениям.

У меня короткие антенные элементы от 108 мм / ~ 6,5 ″ до 380 мм / ~ 15 ″, поэтому его можно использовать для 542 МГц 1/2-λ и полной длины волны; но его нельзя увеличить до длины, необходимой для длины 3/2-λ 542 МГц. Мне придется использовать мои более длинные выдвижные антенны для всех более длинных антенн. Сюда входят:

Изображение 3: более длинные антенны

К сожалению, даже эти антенны не могут расширяться до 3-λ для канала 7 — 2586 мм, 2.586 м, или ~ 101,7 дюйма, или около 8,5 футов.

Изображение 4: Самая короткая антенна

Изображение 5: Самая длинная антенна

Примечание: Красные линии в нижней части окна на самом деле находятся под самыми маленькими антенными элементами, которые я опирался на окно, так что их длину можно сравнить с длиной самой длинной антенны, испытанной на опоре.

Испытания силы сигнала (дБмкВ) для каналов 7 и 26 с использованием антенн 1/2, полной и 3/2 длины волны:

Изображение 6: Мощность сигнала VS Длина антенны

Выводы:
Один из выводов состоит в том, что диполь одной длины не может принимать все станции, а также правильно сделанные дипольные антенны для конкретной станции.

Другой вывод состоит в том, что диполь 3/2-λ лучше подходит для станции, для которой он предназначен, чем диполь 1/2-λ.

Примечание 1: 3/2-λ для канала 7 работает примерно так же хорошо для канала 26, как диполь 1/2-λ для канала 26. Однако он примерно на 6 дБмкВ лучше, чем 1/2-λ. диполь для канала 7. Также диполь 3/2-λ для канала 26 также примерно на 6 дБмкВ лучше, чем диполь 1/2-λ для канала 26.

Примечание 2: Полноволновый диполь для каждого канала, хотя и длиннее, чем диполь 1/2 λ, был менее эффективен при приеме канала, для которого он был разработан.Это также относится к теории антенн, с которой я знаком. По сути, это то, что нечетные кратные диполя 1/2-λ будут работать лучше, чем диполь 1/2-λ, а четные кратные будут менее эффективными, чем диполь 1/2-λ.

Это видно по результатам. Длины 3/2-λ для каналов 7 и 26 были примерно на 6 дБмкВ лучше, чем длины полуволновых диполей для этих станций. Также обратите внимание, что диполи длиной 1 λ работали, но при более низких уровнях сигнала, чем длины диполей ½-λ.

Ранее я заявлял, что для приема сигналов в некоторой степени подойдет антенна практически любой длины: Это утверждение также подтверждается.Все протестированные длины были в некоторой степени способны принимать телевизионные сигналы.

Ответьте на оставшиеся вопросы:

1. Дипольная антенна одной длины не подойдет для всех телеканалов.

2. Да, можно выбрать одну длину, но нет, это не подойдет для всех станций. Однако, если вы находитесь очень близко ко всем передатчикам своих станций, то почти все будет работать достаточно хорошо для всех станций.

Я думаю о тестировании антенн типа «бабочка» разной длины, чтобы увидеть, будет ли более длинная версия работать как на УКВ, так и на УКВ станциях.

До новых встреч, Приятного просмотра OTA DTV!

Все мои статьи в блоге перечислены по адресу: Уголок Карраса
http://blog.solidsignal.com/author/philk/
или
Ссылки на статьи Уголка Карраса
http://cs.yrex.com/ke3fl/KarrasCorner. htm
на моем веб-сайте KE3FL.

Почему цифровые антенны меньше?


Вы когда-нибудь проезжали новый жилой массив или дорогу с несколькими недавно построенными домами и замечали, что антенны цифрового телевидения составляют часть размера
старых аналоговых антенн?

Это не для экономии на производственных затратах, это не по закону и определенно не случайно.
Для того, чтобы они получали более сильный сигнал. Правильно, эти антенны меньшего размера принимают более сильный сигнал.

Все еще не верите?
За этим стоит наука.

Каждый канал передается с вышки на разной частоте.
Например, в Перте в настоящее время цифровые каналы работают на частотах 177,5 МГц — 226,500 МГц

Длина волны различается для каждой используемой частоты, помните об этом.

Давайте вычислим длины волн и половины длин волн для частот наиболее распространенных каналов, принимаемых с телевизионной антенны в Перте

Каждое плечо телевизионной антенны имеет разную длину.Длина каждого плеча должна быть определенной длины, чтобы принимать самый сильный сигнал на каждом отдельном канале.
Для большинства телевизионных антенн используется 1/2 длины волны каждого плеча

Например, устаревший аналоговый канал 2 (ABC) работал на низкой частоте и имел чрезвычайно большую длину волны. Для сравнения, частота цифрового телевидения для ABC имеет очень маленькую длину волны

Более низкая частота = большая длина волны = большие антенные стержни
Более высокая частота = более короткая длина волны = меньшие антенные стержни.

Канал Частота 1/2 длины волны
(диаметр плеча антенны)
ABC Аналог (устаревший) 64,25 МГц 2407 мм
Seven Digital 177,5 МГц 844 мм
SBS Цифровой 184,5 МГц 812 мм
Девять цифровых 191,5 МГц 782 мм
Ten Digital 219.5 МГц 682 мм
ABC Digital 226,5 МГц 662 мм

Частоты аналогового ТВ начинались с 64,25 МГц, где располагалась ABC, что требовало диаметра плеча до 2407 мм
Частоты цифрового ТВ имеют самую низкую частоту на 177,5 МГц, где расположен канал 7, что требует минимального диаметра плеча как 844 мм.

Поскольку цифровые частоты выше, более крупные элементы аналоговых антенн больше не нужны.Тогда меньшая «цифровая антенна» может превзойти более крупную «аналоговую антенну», потому что длина ее плеч специально настроена на частоты, которые она должна принимать, и в то же время подавлять любые внеполосные помехи.

Amazon.com: UHF VHF FM Outdoor Digital HDTV ATSC TV DTV Антенна

Эта 41-дюймовая антенна заменила мою старую 161-дюймовую антенну и, кажется, получает столько же каналов. Однако у моего старого были низкочастотные элементы УКВ, которые были прерваны воронами, приземлившимися на него. Я хотел один с включенным FM, и его не повредили бы вороны.Элементы на этом больше диаметра и короче по длине, а металл более тяжелый, поэтому я уверен, что они устоят от вороны.

Я получаю 132 канала и подканалов плюс FM, где мой ротор направлен, что на 5 больше, чем было у старой большой антенны, используя тот же предусилитель внутри чердака, примерно в 20 футах коаксиального кабеля от антенны. Большую антенну надо было сбить, но эта маленькая антенна весит всего 3 фунта и поднялась на 12 футов над моей крышей, как ветер. Собирать нечего, просто разложите 8 элементов, которые складываются для транспортировки.Они просто встают на место. Если вам, как и мне, любопытно изображение, это все неверно. На снимке показан кусок плоского металла возле центра, лежащий на элементе УВЧ. Этой части антенны нет, но она даже изображена на антенной коробке. Антенна тоже изображена в перевернутом виде. Антенный разъем показан лицевой стороной вверх, а более крупные элементы изображены под основной квадратной трубкой. Естественно, антенный разъем должен быть направлен вниз, чтобы не допустить попадания дождя на коаксиальный разъем.Поэтому крупные элементы должны располагаться выше основной квадратной трубы. (см. схему руководства пользователя, недоступную на Amazon, но ее нетрудно найти.)

Другие указали на трудности с подключением коаксиального кабеля к антенне. В комплекте с антенной поставляется резиновый чехол, предназначенный для установки поверх коаксиального разъема и коаксиального кабеля. Этот пыльник немного сложно надеть на коаксиальный кабель, сначала маленький конец, поэтому может потребоваться немного смазки. Однако после установки вы заметите, что чехол может действовать как гаечный ключ для навинчивания коаксиального резьбового разъема на антенну.даже несмотря на то, что антенный разъем хорошо утоплен в защитную крышку от непогоды.

Эта маленькая антенна прочная и хорошо сконструирована как в электронном, так и в физическом отношении. Несмотря на свой небольшой размер, он хорошо работает на диапазонах UHF, FM и UHF. (В США больше нет сигналов цифрового телевидения на более низких УКВ.) Канал 7 — единственный УКВ-сигнал, еще оставшийся в моем районе, и ANI-24UV принимает его хорошо. Единственный необходимый инструмент — это гаечный ключ, чтобы затянуть прилагаемые гайки на двух U-образных болтах из комплекта поставки, чтобы прикрепить антенну к мачтовой трубе, которая не входит в комплект.

Полное руководство по выбору телевизионной антенны

Беспроводные телесигналы (OTA) — это то, что многие из нас росли, смотря на них, прежде чем платное телевидение убедило всех нас, что нам нужен кабель. Знаете ли вы, что вы все еще можете смотреть OTA TV бесплатно? Знаете ли вы, что телесигналы транслируются в кристально чистом формате HD? Кроме того, это бесплатно! Мы все можем смотреть местные телеканалы без кабеля. Все, что вам нужно, это ТВ-антенна и цифровой тюнер. Не дайте себя обмануть производителям телевизионных антенн. Любая телевизионная антенна принимает эфирные телевизионные сигналы.Термин «цифровая антенна» — это маркетинговый термин. Антенна 1950 года будет работать, пока у вас есть цифровой тюнер. Эта антенна будет работать даже с новым стандартом эфирного цифрового телевидения ATSC 3.0.

У большинства из вас уже есть цифровой тюнер, встроенный в телевизор. Любой телевизор, выпущенный после 2007 года, имеет встроенный цифровой тюнер, как это предусмотрено законодательством США. Если ваш телевизор старше 2007 года и вы не готовы к обновлению, вы можете приобрести цифровой преобразователь.

Прежде чем мы продолжим, проверьте, есть ли уже на вашей крыше антенна.Найдите кабель, идущий от вашей крыши, и найдите его место в доме. Подключите этот кабель к телевизору и найдите каналы. Помните, что антенна должна быть правильно заземлена. Если у вас нет антенны или вам нужна антенна получше, читайте дальше. Щелкните любую из тем ниже, чтобы перейти к этой части статьи.

Как выбрать лучшую ТВ-антенну

На рынке представлено несколько марок телевизионных антенн. Однако важен не бренд. Это ваше местоположение и направление от вышек, а также в каком диапазоне транслируется большинство ваших каналов.Как правило, если вы живете в городе или пригороде, вы можете взять комнатную антенну GE Ultra Edge. Он предоставит бесплатный доступ к основным сетям вещания и, возможно, даже к большему.

Если антенна GE не соответствует вашим потребностям, переход на антенну другого производителя того же типа, скорее всего, не увеличит количество каналов, которые вы можете принимать. Однако знание того, когда вам нужна направленная антенна, или УКВ-антенна, или усиление, и какая антенна подходит для вашей ситуации, может иметь большое значение.

Давайте пройдемся по этапам выбора антенны, которая лучше всего соответствует вашим потребностям.

Получить отчет о сигнале

Отчет о сигналах предоставит важную информацию о телевизионных сигналах в вашем районе. Их легко получить в Интернете. У FCC есть отличный инструмент для картографии, чтобы показать вам, какие станции доступны в вашем районе. Он сообщит вам, какие станции имеют сильный и слабый сигнал в вашем районе. Он также указывает, в каком диапазоне находится каждый канал. Каждый канал будет иметь UHF, HI-V (высокий VHF) или LO-V (низкий VHF).Хотя это может не иметь большого значения для вас, я объясню, почему так важно выбрать правильную антенну.

Каналы упорядочены по мощности сигнала в отчете: сильные сигналы отображаются зеленым, умеренные — желтым, а слабые — коричневым. См. Изображение ниже в качестве примера.

Пример отчета о телевизионном сигнале FCC

Indoor Vs. На улице

Наружная антенна всегда будет лучше принимать телеканалы, чем комнатная телевизионная антенна. Я всегда рекомендую по возможности использовать внешнюю антенну.Однако, как правило, вы можете принять телеканал с помощью внутренней антенны, если он имеет сильный сигнал и находится в диапазоне УВЧ.

Я не рекомендую слепо доверять цветовой кодировке на сайте FCC. Хотя этот веб-сайт очень полезен, характеристики антенны различаются в зависимости от каналов УВЧ и УКВ.

UHF Vs. УКВ

телеканалов разделены на три разных диапазона: UHF, HI-V (High VHF) или LO-V (Low VHF). Большинство комнатных телевизионных антенн предназначены для приема каналов УВЧ.

Когда дело доходит до комнатных антенн, мне больше всего повезло со старомодными кроличьими ушными антеннами, когда дело дошло до приема УКВ-сигнала. Это связано с тем, что для захвата ОВЧ-сигналов требуются элементы с длинными полюсами. Что еще хуже, многие сигналы в современном цифровом мире создают помехи для каналов в диапазоне УКВ.

Как правило, я рекомендую использовать внешнюю антенну, если вы зависим от приема каналов VHF. Хотя есть приемы использования антенны, например, использование соединителя сигналов UHF / VHF для объединения вашей антенны UHF с парой кроличьих ушей для каналов VHF.

Directional Vs. Всенаправленный

Направленные телевизионные антенны — это антенны, предназначенные для приема сигналов в том направлении, в котором вы их направляете. Всенаправленные антенны предназначены для приема каналов во всех направлениях. Этот компромисс связан с фокусировкой усиления антенны, которое отличается от усиления усилителя.

При использовании направленной телевизионной антенны усиление встроено в телевизионную антенну, чтобы сфокусировать прием в нужном направлении. Всенаправленные антенны балансируют свое усиление для приема каналов во всех направлениях.

Лучшая ТВ антенна для вас

Теперь, когда у нас есть общее представление о вещах, которые имеют значение, когда дело доходит до приема антенны, мы можем выбрать лучшие антенны для рассмотрения в конкретных ситуациях. Если вы хотите узнать больше о концепциях приема сигнала, я расскажу немного подробнее позже в этой статье.

Каналы УВЧ с хорошим сигналом

Если между вашим домом и близлежащими телебашнями не так много холмов и препятствий, вам подойдет большинство всенаправленных комнатных антенн.Телевизионная антенна GE Ultra Edge за 20 долларов предназначена для приема каналов УВЧ в этом диапазоне сигналов и должна была помочь. В противном случае в вашем доме могут быть толстые стены или другие факторы, мешающие приему. В этом случае я бы рассматривал ваши телевизионные сигналы как «умеренные», а не как сильные. Антенны, такие как Winegard Flatwave, также являются хорошими вариантами, но вы заплатите немного больше, если менее дорогой вариант может выполнить работу.

Если в вашем районе есть только каналы УВЧ и хороший сигнал, то вряд ли ошибетесь с наружной антенной.Если вам нужно тянуть с вышек в разные стороны, используйте доступную по цене антенну DB2e Bowtie.

Каналы УВЧ со средней мощностью сигнала (желтый)

В таких ситуациях я рекомендую внешнюю антенну. Тип антенны зависит от расположения каналов и запаса помехоустойчивости. Если каналы УВЧ имеют умеренный уровень сигнала, но направлены в разные стороны, вы можете использовать всенаправленную антенну, такую ​​как Mohu Sky. Это тот, который мы используем, и он эстетичен для глаз.Его также просто установить, и мы получаем с ним пару каналов VHF-Hi.

Умеренные сигналы сложнее уловить. Вам может понадобиться антенна с небольшим встроенным «усилением». Думайте об усилении как о фокусировке антенны в заданном направлении.

Если ваши каналы расположены примерно под углом 180 градусов друг к другу, мы рекомендуем Clearstream 4V. Он разнонаправленный, так как создает широкую дугу и даже добавляет усиление сигнала в направленной вперед дуге 180 градусов. Если вам нужно немного больше усиления, вы можете попробовать ULTRATenna 80.https://amzn.to/2Yi45V6

Если вам нужно еще большее усиление, вы можете попробовать Antennas Direct DB8e. Панели антенны на этой антенне могут быть расположены в оптимальном положении в зависимости от того, где возвышаются телебашни. Он также дает немного больше прироста.

Каналы UHF и VHF-Hi

Хотя мне удалось получить каналы VHF-Hi с моим Mohu Sky, не у всех будет такой же опыт из-за интерференционных характеристик, различающихся в зависимости от местоположения. Если у вас есть проблемы с приемом каналов VHF-Hi, существуют антенны, предназначенные для достойной работы с каналами UHF и Hi-VHF.

В качестве комнатной антенны я бы выбрал Mohu Leaf Glide. Ознакомьтесь с моим обзором Mohu Leaf Glide для получения дополнительной информации. Он немного лучше справляется с этими каналами Hi-VHF по сравнению с телевизионной антенной GE Ultra Edge за 20 долларов.

Что касается наружной установки, то Antennas Direct Clearstream 2V — хороший вариант. Он вытягивает каналы по дуге под углом 70 градусов и добавляет немного усиления в этом направлении. Хотя Antennas Direct считает эту антенну внутренней / наружной, для меня она слишком громоздкая, чтобы рассматривать ее как комнатную антенну.Если вам нужно немного больше мощности, попробуйте обновленный Clearstream 4V.

Если вам нужно немного большее усиление антенны, вы можете попробовать Winegard HD7694P. Он требует более точного наведения, чем другие антенны, но будет тянуть каналы на больших расстояниях в диапазоне VHF-Hi.

каналов в диапазонах Lo-VHF, VHF-Hi и UHF

В некоторых районах страны есть цифровые каналы в диапазоне VHF-Lo. Если все нужные вам каналы находятся в пределах 45 миль, используйте Channel Master CM3016. Для каналов на большие расстояния я бы попробовал Winegard HD8200U.Другой вариант — получить эту версию DB8e, упомянутую выше. Он поставляется с комплектом VHF, который добавляет два дипольных элемента с соединителем сигналов для улучшения приема VHF.

Важные темы о телевизионных антеннах

Теперь, когда вы знаете, какой тип антенны вам понадобится, я хотел бы указать вам на дополнительную информацию по общим вопросам, касающимся эфирного телевидения.

По воздуху DVR — Да, вы можете записывать с антенны. Я настоятельно рекомендую его и рассмотрю несколько вариантов в этом руководстве для видеорегистраторов OTA.

Более 1 телевизора — Существуют решения для подключения антенны более чем к 1 телевизору. В большинстве случаев я рекомендую для этого наружную антенну, но для получения дополнительной информации перейдите по ссылке.

Заземление антенны — Это не проблема для внутренней антенны. Однако вы хотите заземлить наружную антенну. Это снизит вероятность ударов молнии и других электрических аномалий, которые возможны, но маловероятны.

Reception — Для тех, кто не хочет читать все подробности и внутреннее устройство телевизионных антенн, я собрал краткое руководство по улучшению приема внутренней антенны.

Установщики антенн — Многие читатели спрашивали об установщиках антенн в их районе. Я обнаружил отличный сервис под названием Home Advisor, который находит надежных профессионалов по ремонту дома в вашем районе.

Просто нажмите по этой ссылке и «антенна» в поиске. Затем вы можете выбрать «Установить или заменить антенну». Заполните форму, и Home Advisor свяжет вас с сертифицированными специалистами в вашем районе для выполнения работы. Если вы хотите связаться с живым человеком, чтобы связаться с местным специалистом, вы можете позвонить в Home Advisor по телефону 888-605-2759

Антенны и ТСЖ — ТСЖ не может помешать вам установить антенну.Я объясняю, почему в моей статье о телевизионных антеннах, FCC и вашем HOA

TV Fool: более глубокий взгляд на мощность сигнала

Для тех, кто хочет получить немного больше информации, чем отчет о сигнале FCC, попробуйте этот отчет о сигналах телевизионного дурака. Он дает нам некоторые числовые данные об уровне сигнала, которые мы можем использовать для грубых вычислений, можем ли мы принять канал или нет.

  • Путь — это описание пути прохождения сигнала от вышки до телевизионной антенны. Размещение по высоте повлияет на тип пути, который может принимать антенна.Это последний столбец под заголовком «Сигнал» отчета. Ниже вы найдете значения в столбцах и их определение.
  • LOS — Это означает линию прямой видимости. В принципе, антенна и вышка ничего не мешают.
    • 1Edge — Когда сигнал покидает вышку, он «обрезается», когда попадает в холм, гору или другое четко обозначенное препятствие. Когда это происходит, препятствие действует как вторичный, хотя и более слабый, источник генерации сигнала.Значение 1Edge в столбце «Путь» указывает на то, что антенна принимает сигнал после того, как была прорезана этим препятствием. Изображение ниже демонстрирует эту концепцию.
    • 2Edge — это та же концепция, что и 1Edge, за исключением того, что сигнал был обрезан дважды, прежде чем достигнуть антенны. Как вы уже догадались, это дает гораздо более слабый сигнал, чем 1Edge.
  • Тропо — это тропосферное рассеяние. В основном сигнал преломляется из-за высокого уровня влажности в верхних слоях тропосферы.Давайте не будем об этом беспокоиться, так как их захват будет нерентабельным.
  • Запас по шуму — Это первый столбец под заголовком «Сигнал» отчета, он обозначен как NM. Это коэффициент, на который телевизионный сигнал превышает минимальную величину, необходимую для правильной работы, непосредственно перед тем, как быть принятым антенной. Чтобы канал принимался, запас шума должен быть выше 0, когда он достигает вашего телевизора. Я рекомендую 10 дБ для учета погоды и других аномалий.

Потеря сигнала

Потери сигнала исходят от различных источников и измеряются в децибелах (дБ). Я приложил все усилия, чтобы изучить многочисленные исследования потери сигнала и собрать ниже приблизительные оценки возможных потерь сигнала. Следующие источники потери сигнала будут вычитаться из NM;

TV — Обычно с телевизором связаны потери в дБ. Достаточно оценки в 3 дБ.

Кабельные трассы — Обычно в США используется коаксиальный кабель RG-6.Максимальные потери DB на самой высокой телевизионной частоте составляют около 5,6 дБ на 100 футов кабеля. Добавьте потерю 0,5 дБ для любого неразъемного соединения.

Разветвители — Каждый отрезок коаксиального кабеля, идущего от антенны к телевизору, приводит к потерям, указанным на разветвителе. Обычно это 3,5 дБ, но, конечно, это должно быть указано на разветвителе. Вы должны подсчитать каждый выход на разветвителе, независимо от того, используется он или нет. В этом посте я более подробно расскажу о выборе разветвителя коаксиального сигнала.

Соседний дом — Соседний дом в соответствии с генерацией сигнала и отбрасывающий тень либо на антенну, либо на внешнюю стену, которая находится на пути внутренней антенны, создает потери. Различные исследования показывают потери в дБ от 10 до 21 дБ для сигналов в диапазоне частот UHF и VHF. Исследования также показывают, что увеличение высоты внутренней антенны уменьшит потери.

Tree Shadowing — Это когда соседнее дерево в соответствии с генерацией сигнала отбрасывает тень на антенну или на внешнюю стену в соответствии с антенной.Исследования показали, что деревья имеют потери 0–10 дБ в диапазоне УВЧ и ОВЧ. Телевизионная антенна, установленная на более низкой высоте, может улучшить распространение сигнала, поскольку сигнал может лучше избегать кроны деревьев. В редких случаях поднятие антенны может ухудшить прием. Часто в этих случаях виноват плотный полог дерева.

Home Penetration — имеет значение только для внутренней антенны. Ожидайте потери около 14 дБ для сигнала, который проникнет в дом и достигнет антенны на первом этаже.Установка антенны на 2-м или 3-м этаже может значительно снизить часть этих потерь.

Что-нибудь еще с поддающимися количественному измерению потерями в децибелах (дБ) — Да, это нечетко, но любое соседнее препятствие может вызвать потерю в дБ.

Где установить внутреннюю антенну

Чтобы выяснить, можем ли мы использовать внутреннюю антенну, мы сначала определим доступный запас по шуму после оценки потерь в дБ, используя информацию выше. Для этого найдите поле NM и найдите наименьший номер для всех необходимых вам станций.

Найдите диаграмму «бычий глаз» слева от таблицы, изображенной ниже. Выясните, где будет установлена ​​ваша антенна. По возможности он должен быть направлен в сторону этой башни.

  • Оптимально это будет около внешней стены, ближайшей к башне. В этом случае вычтите только 14 дБ для проникновения в дом; в противном случае вычтите около 34 дБ, чтобы учесть затенение сигнала вашим домом.
  • Если есть густая листва, которая может отбрасывать тень на вашу антенну со стороны башни, вычтите 10 дБ
  • Если соседний дом находится в направлении башни и отбрасывает тень на антенну, вычтите еще 20.

Если у вас осталось около 12 дБ или более после вычитания оценок потерь, у вас должно быть достаточно сигнала для просмотра OTA TV. Если ваш уровень ниже 12 дБ, попробуйте найти место повыше для установки антенны. Это может быть верхний этаж или даже чердак. Если возможно, вы захотите рассмотреть крышу. Вы можете повторно запустить отчет TV Fool с новой высоты, чтобы проверить, улучшает ли он сигнал.

Если есть достаточный запас помехоустойчивости для самого слабого сигнала, следующим соображением является расстояние антенны от вышки.Важной переменной при рассмотрении расстояния является то, является ли частота сигнала VHF или UHF. Коммерческие антенны обычно указывают диапазон, на котором они могут захватить сигнал. Это немного вводит в заблуждение, поскольку они обычно указывают расстояние для сверхвысокой частоты (UHF).

UHF частота работает на более высокой частоте, чем VHF или «очень высокая частота». По правде говоря, комнатная коммерческая антенна мало что может сделать для приема УКВ, чего нельзя сделать с помощью пары кроличьих ушей.

Обычно ваши VHF-каналы должны находиться в пределах 15 миль, а ваши UHF должны быть в пределах 30 миль для работы внутреннего решения. Это очень сильно зависит от того, сколько потерь принимает сигнал, прежде чем он достигнет вашей антенны. Я видел, как комнатные антенны работали более чем в 50 милях от радиовещательной вышки.

Последнее понятие, которое нам нужно рассмотреть, — это направление. В зависимости от типа антенны нам может потребоваться эта информация, а может и не потребоваться, но это важно знать в случае, если нам потребуется устранить неполадки с сигналом.

Чтобы понять это, еще раз обратитесь к отчету таблицы каналов. Теперь смотрим под заголовком «Азимут». Найдите число под магнитом (Magn). Обратите внимание на номер рядом с каждым.

Также удобно обвести каналы, появляющиеся в мишени, для удобства использования. Теперь у нас есть все, что нужно знать о сигнале. Теперь мы можем рассказать о типах доступных антенн, а также об их сильных и слабых сторонах.

Коэффициент усиления антенны по сравнению с Усиление усиления

Этот предмет может сбивать с толку, поскольку есть два типа усиления антенн.Есть усиление антенны, которое мы обсуждали ранее как свойство антенны. Это в основном помогает вам принимать сигнал с вышки и может быть добавлено к вашему запасу шума.

Затем есть усиление усилителя, которое складывается из активного усилителя. Этот усилитель не повлияет на способность антенны принимать сигнал, но уменьшит шум, создаваемый разветвителями, длиной кабеля и тюнерами между антенной и вашим телевизором.

Подробнее об антенных усилителях

Пассивный vs.Активные антенны — Активная телевизионная антенна — это антенна с усилителем сигнала с питанием. В этом отличие от пассивной телевизионной антенны без усиления сигнала. Активные антенны не влияют на способность антенны принимать сигнал.

Тем не менее, он усиливает сигнал, который достигает вашей антенны, чтобы преодолеть шум в линии, разветвителях и ТВ-тюнере. Это «усиление» выражается в усилении в дБ. Обратите внимание, что усилитель также добавляет шум, который влияет на коэффициент усиления усилителя.

Это не означает, что каждой антенне нужен усилитель. Усиленные сильные сигналы могут перегрузить тюнер, что приведет к тому, что канал не будет отображаться на экране телевизора. (Перегрузка в данном случае не означает «взорваться». С тюнером все будет в порядке)

Есть также случаи, когда усилитель не дает реальной пользы. Например, предположим, что все принимаемые каналы попадают в антенну с запасом помехоустойчивости 30 дБ. Этого уже достаточно для преодоления большинства коаксиальных кабелей к телевизору, поэтому в усилителе нет необходимости.

Это поднимает еще один критический момент. Очистите свои коаксиальные каналы. В более старых антенных установках и кабельном телевидении использовался коаксиальный кабель RG-59. Это почти вдвое превышает потери в дБ по сравнению с RG-6, используемым в современных установках.

При использовании разветвителей убедитесь, что они рассчитаны как минимум на 5–1000 МГц. Помните, что мощность сигнала делится на количество выходов разветвителя, независимо от того, используются они или нет. Сплиттер вызывает потерю соединения 3,5 дБ на каждом выходе.

Типы телевизионных антенн

Прежде чем подвести итог, я хотел бы дать общий обзор различных типов антенн.Важно понимать, что направленные антенны будут иметь больший радиус действия, но для типичных домашних и наружных антенн я бы предпочел простоту и удобство всенаправленной антенны, если это вообще возможно.

Современные всенаправленные антенны

Flat — это эстетически привлекательная антенна, изображенная ниже. Они приятны для глаз. Они хорошо работают с сигналами УВЧ.

Stylish- Такие компании, как Mohu, представили эстетически привлекательные внутренние антенны, такие как Mohu Curve.Я сам ею пользовался, и это одна из моих любимых домашних телевизионных антенн. В качестве стильной наружной антенны, которая хорошо работает в диапазоне UHF и VHF, я рекомендую Mohu Sky, изображенный ниже. Это антенна, которую мы используем, и нам это нравится. Он доступен на веб-сайте Моху.

Направленные антенны

Сеточная антенна — Эти антенны предназначены для направления усиления антенны на луч, обычно не превышающий 25 градусов шириной. Они идеально подходят для тех мест, где телебашни имеют тенденцию быть в одном направлении.

Yagi Antenna — Это моя любимая направленная антенна. Ширина луча может варьироваться от 30 до 80 градусов, но при этом обеспечивается большое усиление антенны. Они отлично подходят для захвата труднодоступных башен на больших расстояниях, но также могут захватывать близлежащие станции, которые находятся не в том направлении, в котором вы нацелены.

Старые всенаправленные антенны

Эти антенны по-прежнему работают со станциями рядом с вашим домом. Если вы живете в районе метро с множеством сигналов поблизости, вы можете попробовать одного из этих динозавров.

Петля — Петля представляет собой всенаправленную антенну и показана на рисунке ниже. Эта антенна также содержит пару кроличьих ушей. Петля в основном предназначена для приема УВЧ.

Дипольная антенна — Для телевизионных антенн эти всенаправленные антенны обычно называют «кроличьими ушами». Они работают для местных сигналов VFH, но не более того.

Галстук-бабочка — Антенна для галстука-бабочки изображена ниже. Он всенаправленный и может работать в диапазонах VHF и UHF.Галстук-бабочка хуже работает на УВЧ по сравнению с рамочной антенной и не дотягивает до кроличьих ушей для УКВ.

Нужна дополнительная информация?

Если эта статья не ответила на ваш конкретный вопрос, перейдите на нашу домашнюю страницу ! Он направит вас к доступным интернет-провайдерам, потоковым сервисам в соответствии с вашими потребностями, информации об антеннах и многим другим инструментам и ресурсам, которые помогут вам сэкономить деньги на телевидении и доступе в Интернет.

Чтобы получить советы и рекомендации по отключению кабеля, а также по другим техническим вопросам, не забудьте присоединиться к нашей странице в Facebook.

Присоединяйтесь к миллионам ножниц для шнура

* Раскрытие информации: обоснованная причина поддерживается за счет небольшой комиссии за покупки, сделанные по ссылкам на некоторые продукты на этом веб-сайте. Мы не принимаем компенсацию от компаний, пытающихся повлиять на наш обзор продуктов.

A Компактная антенна цифрового телевидения для диапазонов IV и V

Фон

Боковая решетка — это совокупность излучающих или принимающих элементов, направление которых максимальное излучение перпендикулярно линии или плоскости решетки.Приемные антенны часто проектируются с точки зрения передачи по принципу взаимности:

«Антенну можно рассматривать как приемное устройство, собирающее входящее излучение. поле и проводящие электрические сигналы к выходным клеммам, или как передающий система, запускающая электромагнитные волны наружу. Эти два случая эквивалентны из-за обратимости времени: решения уравнений Максвелла действительны, когда время обращено вспять.»
Бернард Ф. Берк, Фрэнсис Грэм-Смит, Введение в радиоастрономию, 2-е изд. / Cambridge University Press, 2002. .

Коллинеарный массив — это массив элементов, центры которых лежат на прямой линии. и чье главное направление излучения или приема перпендикулярно этой линии. Таким образом, двумерный массив можно рассматривать как массив параллельные коллинеарные массивы.

Классическая антенная решетка, состоящая из дипольных элементов, разнесенных примерно на половину длины волны. в двух измерениях была Sterba, запатентован в 1929 году Эрнестом Дж.Sterba (патент США 1885151).

Четырехэлементная радиолокационная решетка показана в Справочнике радиолюбителей ARRL, 20-е издание, 1943 г. п. 187:

Ленивая H-антенна

Дипольная антенна типа «бабочка» (1938 г.) была запатентована Филипом С. Картером (номер патента США 2175253). и имеет значительно более широкую частотную характеристику, чем у нормальный диполь.

Сложенный диполь, который обеспечивает сопротивление в четыре раза больше, чем нормальный диполь, с плоской характеристикой зависимости сопротивления от частоты в широком диапазоне частот, был запатентован в 1937 году Филипом С.Картер ((номер патента США 2283914) — расширение Принцип этого принципа диполя-бабочки довольно очевиден.

Последним элементом, необходимым для сборки антенны, является трансформатор балуна. Назначение этого пункта описан К. Ганди в Белой книге исследований и разработок BBC WHP 132, март 2006 г., следующим образом:

«Подключение клемм диполя напрямую к коаксиальному кабелю может вызвать проблемы, потому что он соединяет внешний коаксиальный проводник — «экран» — к одному из выводов антенны.Внешняя поверхность «экрана» — не меньше антенны, чем диполь, так что в передающем смысле часть тока, передаваемого по кабелю, который обычно находится на внутренней поверхности «экрана» (а на внешней поверхности внутреннего проводника), отклоняется от лимба диполя. Между тем, все текущие переносимый внутренним проводником, перетекает в другой край диполя. Так что нынешний распределение в диполе теряет симметрию, и ток течет в дополнительном излучателе, внешняя поверхность экрана, которая может иметь любые мыслимые геометрические отношения к диполю.Неудивительно, что диаграмма направленности искажается … »

Не менее важно не подключать коаксиальные кабели напрямую к двухпроводному симметричному кабелю. кабели. Балунный трансформатор следует использовать для соединения двухжильного кабеля на 300 Ом. и коаксиальный кабель 75 Ом.

Дизайн

Конструкция этой антенны основана на поперечной квадратной решетке из 4 диполей, аналогичных к Lazy-H, номинально разнесенным на половину длины волны в каждом направлении.Конечно, половина длины волны изменяющийся размер в диапазоне телевизионных частот диапазонов IV и V; от 316 мм при 474 МГц до 176 мм при 850 МГц так что размеры антенны должны быть компромиссом. Частотный диапазон для цифровых и аналоговых ТВ-передач от моего местного ТВ-передатчика в Crystal Palace, Лондон, находится в группе A, 470-606 МГц, хотя аналоговый канал 5 передается из Кройдона поблизости до перехода на цифровое вещание в 2012 году. После переключения Crystal Palace может передавать что-то по гл.42 на 642 МГц, что относится к группе B. Поэтому покрытие группы A / B было обязательным и желательно полное широкополосное покрытие (или мне пришлось бы построить / купить новую антенну, если бы я переехал, чего нет !!). Коммерческие Яги, разработанные для Группы А, обычно имеют усиление от 9 до 14 дБ. но быстро выходят за пределы диапазона, тогда как широкополосные антенны могут иметь усиление ниже 9 дБ по большей части полосы пропускания. Яги длиной не менее 1,5 м не поместится на моем чердаке пространство тоже.

Фидерная система антенны Lazy-H асимметрична, поэтому в широком диапазоне частот фаза линии связи полуволн между двумя парами диполей с торцевым питанием будет изменяются, и это приведет к смещению диаграммы направленности антенны.Это заменено в моем дизайне отдельной подачей на каждый диполь. Решетки диполей, питаемых симметричным (или в противном случае) сети линий электропередачи хорошо известны, а систему подачи часто называют «корпоративной подачей». Приблизительное соответствие импеданса кабеля 75 Ом составляет достигается путем разделения питания на четыре параллельных канала по 300 Ом, которые подключены к клеммы свернутых диполей. В идеале диполь с сопротивлением 75 Ом должен иметь точку питания. импеданс увеличен до 300 Ом методом складывания, но эффекты связи и вариации частоты неизбежно приведут к изменению согласования импеданса.К счастью, Значение КСВ в приемных антеннах намного ниже, чем в передающих.

Четыре двухжильных ленточных кабеля на 300 Ом, подключенные между диполями и симметричным конец балуна должен составлять примерно половину длины волны, так как это приводит к соотношению 1: 1 преобразование импеданса с одного конца на другой конец ленты. Другая длина может привести к более широким вариациям КСВН. Однако физическая компоновка является ограничивающим фактором. и в результате кабели получаются немного длиннее идеального.Важно, чтобы все концы ленточных кабелей подключены в одинаковом смысле и ориентации на каждый из диполей относительно симметричных выводов балуна и должен красиво выходить из балуна без чрезмерного скручивания или перекрещивания.

Каждый дипольный элемент антенны имеет набор из трех отражателей на расстоянии 0,1 м позади него. и есть центральная длинная отражающая планка, которая играет определенную роль в улучшении диаграмма направленности, уменьшающая некоторые боковые лепестки, которые появляются на более высоких частотах.

После определения базовой компоновки и номинальных размеров из основных принципов, антенна была оптимизирована для достижения наилучших характеристик с использованием Программный комплекс 4NEC2.

Критерии оптимизации

Расстояние между элементами друг от друга и от их отражателей влияет на полное сопротивление каждого элемента, а в сочетании — всей антенны. Близкий интервал имеет тенденцию к уменьшить импеданс, но общий эффект может быть уменьшен или увеличен, если есть импеданс трансформатор в цепи.

Идеальное расстояние для двух диполей, позволяющее избежать появления незначительных боковых лепестков диаграммы направленности, составляет половину длины волны. На самом деле это критически важно для широтного массива, потому что принципиально, когда два точечных источника элементы разнесены на половину длины волны, излучение / прием вдоль их общей оси падает до нуля ( Справочник по проектированию антенн, Том 1, Ред. Алан У. Радж, Раздел 1.13, )

Большие расстояния между элементами, как правило, приводят к появлению небольших боковых лепестков рисунка (и очень больших расстояния создают большие лепестки вне оси) и сужают ширину луча главного лепестка.

Уменьшение расстояния между элементами приводит к уменьшению усиления и расширению главного лепестка.

Для 4 параллельных диполей направленность увеличивается примерно до 0,8 длины волны, а затем падает. Для 4 коллинеарных диполей направленность увеличивается примерно до 1 длины волны, а затем падает. ( Справочник по проектированию антенн, Том 2, Ред. Алан У. Радж, Глава 9 )

Общая цель заключалась в том, чтобы добиться хорошего усиления и разумного шаблона директивы и КСВН. производительность во всех диапазонах IV и V, но особенно в группах A и B.

Результаты проектирования

После оптимизации с помощью программного обеспечения 4NEC2 компоновка и размеры, указанные ниже, были достигнуты, что дало лучший компромисс покрытие частотного диапазона, обеспечивающее производительность в группе А и нижнем конце Группа B. Как оказалось, антенна может использоваться во всех диапазонах IV и V. с очень небольшим ухудшением качества на высоких частотах. При использовании с предварительным усилителем при подаче нисходящего кабеля на телевизор уровни сигнала были в диапазоне от среднего до хорошего, качество сигнала было высоким, а частота ошибок по битам Витерби была ниже 1.0E-7 на всех цифровых каналов, что действительно было лучше, чем Yagi на дымоходе.

Балун-заглушка Pawsey был сконструирован с использованием подложки для печатной платы из стекловолокна FR4, чтобы обеспечить прочная опора для коаксиальных кабелей. Под каждой четвертьволновой частью кабеля представляет собой полоску меди, обе стороны должны быть максимально симметричными. Там есть полоска меди отрезана между двумя кабелями, в результате получается U-образная компоновка с коаксиальным кабелем, проложенным поверх каждой ножки.В точке, где один коаксиальный кабель подключен, а другой заземлен, на нижней стороне имеется заземляющая пластина печатной платы, но эта заземляющая поверхность вырезана под кабелями и ножками U-образной формы. самих себя. Заземляющий слой необходим за пределами общей точки заземления кабелей. для поддержки микрополосковой линии, которая соединяет кабель балуна с кабелем внешнего фидера. Он присутствует только под областью микрополосковой линии. Сама микрополосковая линия представляет собой несбалансированную подачу; это просто удобный способ соединение между кабелем, который является частью балуна, и кабелем внешнего питания, который проводится по средней точке сборки балуна.В готовой статье есть это еще один кусок заземляющего слоя для поддержки фидерного кабеля, с несколько алюминиевых зажимов, чтобы надежно удерживать его. Пара нейлоновых винтов используется для крепления Балун в сборе к пластиковому монтажному элементу, который прикреплен к центральной длинной отражатель.

Полученная конструкция имеет максимальные размеры 0,7 м по горизонтали и 0,5 м по вертикали. имеет усиление более 12 дБи от 470 МГц до 740 МГц и более 11 дБи до как минимум 820 МГц.Обратите внимание, что я полагаюсь на анализ 4NEC2 для получения значений коэффициента усиления и КСВ. тем, что на практике антенна работает хорошо. Фактические размеры антенны характеристики недоступны — измерение характеристик антенны в разумных пределах эталон точности требует дорогостоящего калиброванного оборудования и хорошего антенный тестовый диапазон, которого, к сожалению, у меня нет.

Щелкните, чтобы просмотреть коэффициент усиления, рассчитанный с помощью 4NEC2
Щелкните, чтобы просмотреть коэффициент КСВ / отражения, рассчитанный с помощью 4NEC2

Известная антенна Single Bay Grey Hoverman Gold Standard имеет коэффициент усиления 14-15 дБи. и это очень красивый дизайн, но его размеры 0.67 м по горизонтали и 0,84 м по вертикали. Поскольку я решил, что все, что больше 0,5 м по вертикали, будет проблематичным в имеющемся у меня пространстве мне пришлось исключить эту антенну.

Этот дизайн находится в свободном доступе только для частного или образовательного использования. Без рекламы использование разрешено.

Нажмите, чтобы просмотреть план антенны в плоскости XZ
Нажмите, чтобы просмотреть план антенны в плоскости XY
Нажмите, чтобы просмотреть план антенны в плоскости YZ
Нажмите, чтобы просмотреть трехмерный вид антенны
Нажмите, чтобы просмотреть детали дипольных элементов типа «бабочка»
Нажмите, чтобы просмотреть подробную информацию о заглушке балуна Pawsey

Нажмите, чтобы загрузить заархивированный 4NEC2 файл антенны

Фотографии

Вот набор фотографий, на которых показана готовая антенна на месте.

Список литературы

Известные патенты на конструкцию антенны

Антенна Hoverman HDTV UHF (с диаграммами характеристик и файлами NEC-2)

Рукав балуна
Информация о заглушке Pawsey

Некоторые примечания к тонкой антенне Jim
Информация об эталонных диполях Pawsey Stub


Информация о Pawsey Stub

Частоты и длины волн

Канал #

Центр цифрового мультиплексора (МГц)

Половина длины волны в свободном пространстве (мм)

Создано: 6 февраля 2010 г. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
