Размер подрозетника – как установить или сделать отверстие в ГКЛ, расстояние между подрозетниками и монтаж своими руками

Содержание

размеры и виды. Оптимальный диаметр подрозетника.

Во время капитального ремонта часто приходится менять проводку выключатели и розетки. Немаловажную роль при этом играют подрозетники, в которые устанавливаются эти детали. От правильного выбора модели и размера зависит то, как будут держаться и выполнять свою функцию электророзетки.

Как выбрать подрозетник

Стандартные размеры подрозетников

Стандартные подрозетники отечественных производителей имеют наружный диаметр 68 мм, а глубину — 45 мм. Следовательно, наружный диаметр розетки в стене будет составлять 65 мм, а ширина — 40 мм. При монтаже цельным блоком диаметр отверстия в стене должен быть около 71 мм. Однако он может быть иным — 60 или 72 мм по внешней стороне, в зависимости от производителя. Это касается и глубины подрозетников, которая варьируется в пределах 40, 60, а иногда 75-80 мм.

Подрозетники подбираются в зависимости от типа и диаметра розетки. Поэтому кроме стандартных подрозетников, существуют особые модели, встраиваемые в гипсокартонную конструкцию. Их размеры, особенно глубина и фиксирующие элементы, отличаются. Минимальная высота стаканов для гипсокартона может составлять 25 мм.

Подрозетники конкретных производителей

У каждого производителя существуют свои стандарты на розетки и подрозетники. Но все они стараются придерживаться госстандартов, поэтому различия могут быть незначительны. Но если постоянно пользоваться каким-либо отдельным видом розеток, то и подрозетники лучше приобретать этой же фирмы.

Legrand

На сегодняшний день выделяют несколько популярных брендов:

  • Стандартные стаканы для розеток от российской фирмы производителя Schneider Electric имеют следующие размеры — диаметр 65 мм, а глубина — 45 мм.
  • Тамбовский производитель Hegel придерживается несколько других стандартов. Глубина подрозетников составляет 60 мм, а внешний диаметр — 68 мм. Их часто используют для монтажа переключателей.
  • LeGrand — это французский производитель, занимающий лидирующие позиции по производству и сбыту данной продукции. Внешний диаметр фирменных розеточных коробов составляет 70 мм, при глубине 65 мм. Кроме этого, фирма выпускает подрозетники со стандартными размерами с глубиной стакана в 40 и 60 мм. Такие элементы больше подходят для группированных розеток.

Методика установки подрозетников в стены

Монтаж подрозетников осуществляется в определенном порядке. Но прежде чем начать установку, необходимо убедиться, что короба подходят к розеткам. В противном случае их придется купить в магазине.

После того как место для установки розеток определено, приступают к разметке. Обычно ее наносят на стену простым карандашом. Когда разметка готова, можно начинать штробление, которое обуславливается высверливанием отверстий (ниш) для непосредственной установки стаканов, с учетом прокладки проводов. Для этого обычно используют перфоратор или дрель.

Диаметр подрозетника

Если отверстия для монтажа розеток готовы, можно начинать установку подрозетников. Если подрозетник не входит в отверстие, его нужно расширить. Однако слишком большое гнездо тоже не нужно, так как розетка будет шататься, и тогда придется делать лишнюю работу — замазывать лишнее пространство гипсом или другим раствором.

Разметка стены для установки подрозетников

Разметка стены под установку розеток осуществляется независимо от наличия проводки и штроб для нее. Если место определено точно, то ниши под кабели можно сделать при сверлении отверстий для монтажа подрозетников.

Точное место для розеток определить сложно, ведь многие хозяева часто делают переустановку мебели. Поэтому розетки монтируют в соответствии с некоторыми правилами:

  1. Для многофункционального применения рекомендуется устанавливать розетки на высоте 30 см от покрытия пола.
  2. Для холодильников или стиральных машин это значение приравнивают к 1 метру.
  3. При установке блочных розеток в фартучной зоне кухни, это расстояние измеряется от поверхности столешниц на уровне 10 см.
    Монтаж подрозетников
  4. Для групповой установки нужно учитывать расстояние между подрозетниками, которое по стандартам должно составлять 71 мм.
  5. Если розетка предназначена для подвесного телевизора, то здесь, скорее всего, нужен индивидуальный подход.
  6. Кроме этого, нужно учитывать боковые и верхние зазоры. От потолка, углов, дверных проемов, расстояние должно быть не менее 15 см. А от отопительных приборов — не менее 50 см.

Как сделать шаблон для установки подрозетников своими руками

Чтобы упростить процесс установки групповых подрозетников используют специальные шаблоны, которые можно сделать собственноручно. Материалы для их изготовления могут быть разными. Могут подойти пластмассовые пластины, обрезки фанеры, металлические или алюминиевые профиля. Также шаблон может иметь различную по сложности форму, это зависит от желания хозяина.

Приспособление может выглядеть в виде прямоугольного трафарета с отверстиями, соответствующими диаметру подрозетников. Они высверливаются на одном уровне, на определенном расстоянии друг от друга (зависит от промежутков между подрозетниками блочного типа). Длина заготовки зависит от количества стаканов в блоке. По краям высверливаются отверстия для фиксации шаблона к стене.

Шаблоны для подрозетников

Также можно сделать шаблон, представляющий собой вышеописанную конструкцию, напополам распиленную вдоль. По внешнему виду она напоминает морские волны.

Планка для установки подрозетников

Более простым вариантом блочных шаблонов, является планка для монтажа подрозетников. Обычно ее изготавливают из алюминиевого профиля или уголка. Делается она очень просто. Для стандартных подрозетников подойдет уголок со сторонами в 40 мм. Длина учитывается от количества розеточных стаканов, так чтобы от краев оставалось не менее 10 см для крепления планки к стене.

По центру одного из ребер уголка проводиться горизонтальная линия. Далее нужно приложить блок с подрозетниками и отметить отверстия, под саморезы для каждого стакана. Блок должен располагаться таким образом, чтобы от краев планки получилось одинаковое расстояние. Далее просверливаем намеченные отверстия соответствующего диаметра. На последнем этапе нужно высверлить еще два отверстия по краям шаблона, на которые он будет крепиться к стене.

Данная конструкция не отнимет много времени и облегчит работу. Она позволит ровно выставить подрозетники и зафиксировать, чтобы в процессе накидывания раствора, они не сдвигались.

Монтаж одиночного подрозетника

Установка подрозетников в бетон

Перед тем как высверливать стакан для подрозетника необходимо сделать отметку, которая будет центром розетки. Для этого проводят горизонтальную линию по вышеописанным правилам разметки. Затем проводится вертикальная линия от проводов подходящих к будущей розетке. Точка пересечения линий будет являться центром.

Диаметр ниши в стене должен быть немного больше, внешнего диаметра подрозетника. То же самое касается глубины. Это делается для того, чтобы при фиксации раствором, подрозетник можно было выставить ровно. Далее нишу заполняют нужным количеством раствора и устанавливают подрозетник, предварительно пропустив провода в отверстие короба.

После монтажа необходимо поправить приспособление и удалить лишний раствор. Как только он высохнет можно приступать к подключению и установке самой розетки.

Монтаж двух и больше подрозетников

Установка нескольких подрозетников осуществляется аналогичным образом, что и установка одиночного. Только в данном случае придется измерить расстояние между розетками в рамке, а затем перенести эти размеры на стену. Но лучше использовать блочные короба, которые продаются в магазинах от двух и более стаканов, что облегчит процесс работы.

Установка подрозетников

Группированные элементы легче монтировать, если применять шаблоны или планки для установки подрозетников. Так делают многие электромонтажники, особенно при строительстве многоэтажных зданий.

Прочный металлический подрозетник

В последнее время мало кто использует металлические подрозетники, ввиду того что они обладают отличной электропроводимостью. Этот фактор увеличивает риск короткого замыкания в стакане розетки. Но с другой стороны — металл будет препятствовать возгоранию. Но дело даже не в этом, так как современные пластиковые короба имеют долгий срок эксплуатации и многие годы не расшатываются и не выпадают. Однако некоторые люди предпочитают использовать именно модели из металла, так как они значительно прочней и надежнее.

Установка подрозетников в гипсокартон

Монтаж подрозетников в гипсокартонные перегородки осуществляется аналогичным образом, но имеет некоторые нюансы. Для листов ГКЛ существуют специальные модели, оснащенные крепежными лапками, которые фиксируются с обратной стороны. Поэтому блочные подрозетники заводят под определенным углом.

Установка подрозетников для гипсокортона

Кроме этого, нужно учитывать, что гипсокартон является хрупким материалом, поэтому работать с ним нужно предельно аккуратно. Все будет зависеть от правильности и точности разметки.

Монтаж подрозетников в бетонные и кирпичные стены

Кирпичные или бетонные стены имеют высокую прочность, поэтому для установки розеток в бетонную стену необходимо использовать перфоратор со специальными насадками. Они представляют собой цилиндрическую коронку с направляющим победитовым сверлом. С их помощью можно быстро справиться с бетонной стеной.

После того, как контуры для подрозетников готовы нужно удалить бетон посередине отверстия. Если не получается сделать это обычными инструментами, то нужно использовать перфоратор в ударном режиме. После того, как ниша готова, нужно убрать пыль и убедиться, что ничего не будет мешать монтажу короба.

Деревянные подкладки в качестве подрозетников

На сегодняшний день подкладки для розеток из дерева практически не используют. Ранее их подкладывали под выключатели и розетки, чтобы обеспечить безопасное расстояние от оголенных контактов, до воспламеняющихся материалов и покрытий. Сами розетки использовались из фарфора или карболита — материалы, которые не плавятся и не горят.

Подрозетник деревянный

Характерные ошибки при монтаже подрозетников

При установке подрозетников совершаются одни и те же ошибки, особенно если работа выполняется самостоятельно, без всяких навыков.

Самыми распространенными являются:

  1. Установка розеток до нанесения слоя штукатурки при капитальном ремонте. Таким образом, невозможно угадать глубину, и розетка будет не на уровне поверхности стенки.
  2. Часто монтажники забывают пропустить проводку в подрозетник перед тем как вставить его в нишу.
  3. Установка должна происходить строго параллельно по отношению к полу, иначе при заполнении ниши раствором она перекосится или поплывет.
  4. Нельзя использовать монтажную пену вместо раствора.
  5. Возможна неправильная укладка проводов.

Коррекция размера отверстия

Очень часто случается, что отверстие получается несколько больше чем нужно, и розетка выпадает из него. Чтобы это исправить потребуется корректировка. В этом случае необходимо полностью демонтировать все устройство и очистить нишу. Затем при помощи дрели, перфоратора или другого инструмента (в зависимости от крепости стены) необходимо расширить и углубить проемы.

Несколько миллиметров будет достаточно. После корректировки необходимо выставить подрозетник, используя вспомогательную фиксирующую планку и заполнить нишу алебастром или другим быстро застывающим раствором.

На этом установка подрозетника завершена.

Подрозетники: размеры, виды, различия

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

  1. Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).Стандартный пластиковый стакан
  2. Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.Железный корпус
  3. Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки, когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.Деревянные накладки фото

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Монтажная коробка с распорками

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Стандартный внешний вид

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

Плинтусная коробка

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Квадратная форма

Овальный

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Соединяемые монтажные стаканы фото

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Различная глубина

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 мм, но при этом учтите, что внутренний диаметр будет 65 мм, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Размеры пластикового изделия

Габариты металлической коробки

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Плинтусная проводка

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Похожие материалы:

Выполняем грамотный подбор и монтаж подрозетников по бетону

Стандартные подрозетники по бетону изолируют провода от стены и выполняют роль крепежных элементов для основных видов электроустановочного оборудования, к числу которого относятся:

  1. Панели управления электрическими приборами.

  2. Диммеры — регуляторы интенсивности света.

  3. Штепсельные розетки.

  4. Клеммные колодки.

  5. Выключатели.

Расскажем об основных видах изделий.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

  • Круглые. Самые популярные и универсальные.

  • Квадратные. Более вместительные.

  • Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.

  • Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Размеры

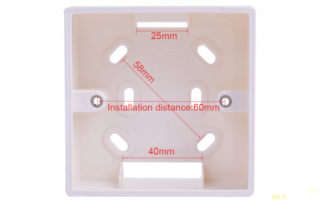

В случае использования изделий квадратной формы, размеры подрозетников по бетону определяются следующими характеристиками:

  1. Ширина и высота.

  2. Глубина.

  3. Крепежное расстояние.

Например, размеры 68×68×43 информируют о том, что длина и ширина короба равны 68 мм, а глубина подрозетника для бетона — 43 мм. Эти параметры следует подбирать под конкретную розетку, которую планируется установить.

Существует такой размер, как крепежное расстояние — точная «дистанция» между двумя отверстиями для монтажа механизма розетки.

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

  • Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.

  • Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

При монтаже овальных и составных подрозетников необходимо учитывать такой параметр, как межцентровое расстояние — «дистанция» между центрами осей.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые производители меняют «разбег» в большую или меньшую стороны.

Установка подрозетника в бетон

Перед тем, как ставить подрозетники в бетон, следует подготовиться. Нужно собрать весь необходимый инвентарь, а именно:

  1. Инструменты для проделывания отверстий. Это может быть перфоратор с алмазной коронкой и набором ударных бит или угловая шлифовальная машинка с диском малого диаметра.

  2. Вспомогательные инструменты. Строительный уровень, молоток и зубило. Еще понадобится нож, неширокий шпатель, карандаш для нанесения разметки.

  3. Компоненты раствора. Гипс или алебастр, вода и емкость для замешивания.

Когда все готово, можно переходить к нанесению направляющих линий и точек.

Нанесение разметки

Грамотная разметка ускоряет процесс установки монтажных коробок и сводит на нет риск возникновения ошибок. Каждый элемент должен быть на своем месте, поэтому существуют рекомендации, которых стараются придерживаться электрики:

  • Розетки в жилых помещениях — 30 см от пола.

  • Выключатели и диммеры — 90 см от пола.

  • Любые узлы проводки — 10 см от дверной коробки.

Единственные ограничения для расположения розеток и выключателей перечислены в нормативной документации ПУЭ 7.1.48 — 1.50: не менее 50 см от газопровода и 60 см от дверного проема душевой кабины.

Сделать разметку просто — достаточно отметить на стене точки для сверления, которые станут основами направляющих размерных сеток, выровненных по уровню.

Контуры для круглого подрозетника можно наметить с помощью циркуля, но есть способ проще: приложить монтажную коробку к поверхности, совместив центр с отмеченным маркером, и очертить карандашом.

Диаметр меток-контуров должен быть больше, чем у подрозетника, иначе с установкой возникнут сложности: короб не влезет в подготовленное отверстие.

Подготовка отверстия

Выемку в стене можно сделать тремя способами, используя:

  1. Победитовую или алмазную коронку по бетону. Необходимо упереть центровочное сверло коронки в отметку центра будущего отверстия и вырезать «керн» чуть больше глубины подрозетника, затем сколоть остатки зубилом или ударной битой перфоратора.

  2. Дрель с победитовым сверлом. Нужно просверлить по отмеченному периметру много отверстий: чем больше, тем лучше, потом выбить бетон по частям с помощью молотка, зубила или перфоратора.

  3. Болгарку. Следует выбрать диск малого диаметра и прорезать бетон по отмеченным контурам. Справиться с оставшимися частями поможет зубило.

Подгонка подрозетника

Перед окончательной фиксацией нужно проверить глубину подрозетника: его края должны быть «утоплены» внутрь отверстия примерно на 5-6 мм. Это нужно для того, чтобы «зарезервировать» место для раствора. Если все в порядке, остается лишь сделать штробу для провода и начать замешивание раствора.

Провод необходимо оставлять с запасом: контактные участки могут подгореть, тогда их придется откусить, а длины для повторного крепления к механизму розетки или выключателя уже не хватит.

Фиксация раствором

На финальном этапе следует очистить готовое отверстие от пыли, смочить его водой и подождать 3-4 минуты (эта мера повысит адгезию), затем просунуть провод в подрозетник и приступить к замешиванию раствора.

Пропорции для разведения гипса и алебастра примерно одинаковы: на 2 части сухого порошка требуется 1 часть воды. Раствор застывает очень быстро — в течение 5-20 минут, поэтому не нужно готовить его заранее.

Когда смесь приобретет густую консистенцию, необходимо вложить ее часть в отверстие с помощью шпателя, потом вставить подрозетник и заполнить боковые зазоры. Остатки раствора можно удалить после его полного отвердевания.

Качественный подрозетник по бетону, изготовленный из полипропилена, будет выполнять свои задачи на протяжении 25 лет. Это недорогой конструктивный элемент, который не только надежно зафиксирует розетку или выключатель, но и предотвратит возгорание в случае возникновения короткого замыкания.







Распродажа (-53%):

Подрозетник для бетона

Для монтажа розеток и выключателей в стенах, возведенных из бетона, кирпича, шлакоблока или подобных материалов используются подрозетники для бетона. Поскольку в настоящее время наиболее широкое распространение получила проводка скрытого типа, то без установки монтажных коробок не обходится ни один ремонт в квартире.

подрозетникиподрозетники

От качества подрозетника, а также правильности его установки существенно зависят условия эксплуатации розеток и выключателей, а значит, – их надежность, долговечность, а также электробезопасность. Неправильная установка монтажной коробки, помимо эстетически неприемлемого внешнего вида, может привести к ненадежной фиксации в ней элемента электропроводки, передавливанию или переламыванию проводов и как следствие, выходу из строя розетки.

Виды подрозетников

На сегодняшний день материалом для изготовления подрозетников в большинстве случаев служит пластмасса (полипропилен). В сравнении с металлическими коробками, которые активно применялись при прокладке электропроводки домов старой постройки, новые модели обладают рядом существенных преимуществ. К главным из них относятся:

  1. Стойкость к воздействию коррозии.
  2. Удобство в эксплуатации.
  3. Диэлектрические свойства.
  4. Надежное удержание раздвижных лапок розетки.

Различают следующие типы подрозетников:

  • Подрозетники по бетону. Закрепляются в стене при помощи алебастра или гипсового раствора. Размеры таких изделий стандартны. Их внешний диаметр составляет 68 мм, межосевое расстояние – 71 мм, длина корпуса варьируется в пределах от 25 до 80 мм, при этом наиболее востребованными моделями являются подрозетники глубиной 40 или 45 мм. Такой размер отлично подходит для установки большинства розеток и выключателей, при этом существует возможность удобного расположения за рабочей частью устройства петли из провода, длина которого достаточна для выполнения работ по замене или ремонту розетки или выключателя.

подрозетники по бетонуподрозетники по бетону

  • Подрозетники для гипсокартона. Для крепления таких изделий используются распорные лапки. При необходимости установки нескольких розеток или выключателей в гипсокартонной стене применяются специальные блоки, состоящие из необходимого количества подрозетников.

подрозетник для гипсокартонаподрозетник для гипсокартона

В строительных магазинах часто предлагаются универсальные монтажные коробки, предназначенные для установки как в бетонную стену, так и на гипсокартонную плиту. В случае использования таких изделий в качестве подрозетников по бетону следует предварительно выкрутить распорные лапки.

Порядок действий по установке подрозетника в бетонную стену

Работы по монтажу подрозетника могут быть условно разделены на несколько этапов.

Разметка

При выполнении разметки важно определить количество и места размещения розеток и выключателей в помещении исходя из максимальной  функциональности, удобства эксплуатации и общего интерьера комнаты.

Следует заметить, что принятые на сегодняшний день руководящие документы не выдвигают чрезмерно жестких требований к размещению этих элементов электрической проводки. К основным правилам, которыми необходимо руководствоваться при их установке относятся:

  • В жилых комнатах розетки устанавливаются на высоте 30 см от поверхности напольного покрытия, выключатели – на высоте 90 см. Такое расположение элементов проводки называют «евростандартом», зачастую именно оно оказывается наиболее удобным.
  • Устанавливать выключатель следует на расстоянии не менее 10 см от края дверной коробки.
  • На кухне розетки размещаются на расстоянии 15 см от поверхности столешницы.

После определения точного места расположения розетки необходимо при помощи карандаша сделать на стене метку, соответствующую центру устанавливаемого подрозетника. От центра проводятся две пересекающиеся под прямым углом линии, показывающие горизонтальную и вертикальную плоскость. Нанесение этих линий в будущем поможет быстро и правильно установить подрозетник, что чрезвычайно важно при использовании гипсового раствора или алебастра.

Сверление отверстия для подрозетника

Для того чтобы сделать отверстие, в которое будет установлен подрозетник, можно воспользоваться одним из следующих способов:

  • Использование коронки по бетону. Этот метод является наиболее эффективным, однако требует наличия специального инструмента – коронки с победитовыми зубьями. Она имеет диаметр 70 мм и предназначена специально для сверления отверстий, в которые устанавливаются подрозетники. Для центровки, а также для обеспечения легкого удаления бетона из ниши подрозетника коронка снабжена сверлом с победитовым наконечником. Следует заметить, что для более эффективного использования коронки предварительно необходимо просверлить отверстие по центру будущей ниши с помощью обыкновенного сверла по бетону. Глубина этого отверстия должна составлять от 5 до 7 см, диаметр сверла следует выбрать 6 или 8 мм.

коронка по бетонукоронка по бетону

  • Использование перфоратора или дрели. Этот способ гораздо более трудоемкий, чем предыдущий. Его применение оправдано в тех случаях, когда необходимо установить всего одну или две розетки и нет смысла для этого приобретать специальную коронку. Суть этого метода заключается в следующем: подрозетник прикладывается к стене в месте будущей установки и обводится карандашом, после этого при помощи сверла по бетону или бура для перфоратора просверливаются отверстия по центру и всей длине полученной окружности. Далее с помощью зубила удаляется бетон из ниши для установки подрозетника.

сверление ниши для подрозетникасверление ниши для подрозетника

  • Использование угловой шлифовальной машинки. Является относительно простым и, пожалуй, наиболее быстрым способом изготовления отверстий для подрозетников. Вместе с тем, применение «болгарки» имеет достаточно серьезные минусы, к которым относится большое количество пыли, которым сопровождается процесс выполнения работ, необходимость использования диска достаточно большого диаметра, что, в свою очередь, приводит к прорезанию лишних участков стены и необходимости их последующего шпаклевания.

При использовании любого из перечисленных способов изготовления отверстия для монтажной коробки следует внимательно следить за тем, чтобы глубина полученной ниши была на 3 — 5 мм больше длины подрозетника. Это необходимо для обеспечения возможного изгиба провода, а также для укладки раствора, фиксирующего изделие в стене.

Укладка провода в подрозетник

Перед выполнением любых работ с электрическим кабелем следует убедиться в том, что напряжение на нем отсутствует, а концы провода надежно заизолированы.

Для выполнения этой процедуры необходимо сделать небольшую штробу, по которой электрический провод может быть заведен в нишу подрозетника. Как правило, разводка проводов и, соответственно, штробление стен, выполняется до установки монтажных коробок. Поэтому обычно бывает достаточно немного углубить штробу и сделать небольшой скос в сторону ниши.

укладка проводов в подрозетникукладка проводов в подрозетник

Далее, при помощи ножа следует изготовить отверстие в корпусе монтажной коробки, для этого на нем предусмотрено несколько заготовок. Любая из них выбирается только из соображения удобства установки, однако предпочтительнее все же использовать отверстия в задней стенке, поскольку в этом случае обеспечивается наиболее удобное подключение рабочей части розетки или выключателя.

После заведения кабеля в подрозетник следует снять верхнюю изоляцию и освободить отдельные жилы, которые и используются для подключения к электрическим клеммам.

Закрепление подрозетника

Для установки монтажной коробки в большинстве случаев используется строительный гипс или алебастр. Перед приготовлением раствора необходимо тщательно очистить изготовленную нишу от мусора и пыли, после чего смочить ее водой или грунтовкой. Если предварительно не увлажнить место установки, то может возникнуть ситуация, когда вода из гипсового раствора впитается в материал стены, не обеспечив при этом должного соединения.

Приготовление раствора осуществляется в небольшой емкости, в которую сначала высыпается алебастр, а потом небольшими порциями добавляется вода. Готовый раствор имеет консистенцию густой сметаны, он должен быть использован как можно быстрее, поскольку очень быстро схватывается и уже через 5 минут становится непригодным к применению.

Раствор наносится в нишу при помощи небольшого шпателя, при этом задняя стенка подрозетника должна быть полностью закрыта раствором.

Особенное внимание нужно обращать на то, чтобы края устанавливаемого изделия не выступали из стены, поскольку это обязательно создаст трудности при дальнейшем монтаже розетки. В этом случае невозможно будет обеспечить ее плотное прилегание к стене. Исключение составляет монтаж подрозетника под плитку или штукатурку (хотя по возможности такая установка должна выполняться после укладки облицовочного материала стены).

После выставления ровного положения подрозетника и его предварительной фиксации выполняется закладка раствора в боковые зазоры.

Особенности монтажа двойного подрозетника

В целом установка двух и более подрозетников выполняется аналогично установке одинарной модели. Главное отличие заключается в том, что для прокладки провода между розетками в этом случае необходимо использовать специальные соединители, которые в народе называют «бабочками».

соединители для подрозетниковсоединители для подрозетников

Разметка стены для установки группы подрозетников выполняется, начиная с крайнего в ряду изделия. После этого при помощи уровня проводится линия, длина которой соответствует общей длине розеточного блока. Далее, на этой линии через каждые 71 мм отмечаются точки, соответствующие центрам входящих в блок изделий.

Для быстрого присоединения «бабочки» к подрозетнику последний оборудован специальными пазами с обеих сторон. Таким образом можно установить любое число розеток или выключателей.

Следует помнить, что чем больше этих изделий установлено рядом, тем тщательнее нужно выставлять их с помощью уровня.

После изготовления отверстия для каждого подрозетника с использованием одного из перечисленных выше способов необходимо прорезать соединительные ниши между этими отверстиями. Для этой цели лучше всего использовать «болгарку».

В заключение нужно сказать, что приобретать подрозетники следует вместе с розетками. В этом случае можно на месте проверить соответствие их размеров и избежать проблем с установкой этих элементов электрической проводки.

Квадратные подрозетки по китайскому стандарту 86х86 и другие виды подрозетников

Содержание статьи:

Подрозетником называют заготовку определенной формы, применяемую для крепления бытовых установочных изделий закрытого или открытого типа. Под ними обычно понимаются известные большинству пользователей розетки, выключатели, а также специальные распределительные коробки. Подрозетник для наружной установки изготавливается в различных исполнениях, отличающихся своей формой и используемым материалом. Их аналоги, применяемые для скрытого или внутреннего монтажа, традиционно выполняются в виде особой крепежной конструкции – пластикового стакана.

Виды подрозетников для открытого монтажа

Подготовка квадратного подрозетника к установке

Наружное изделие или подрозетник накладной применяется при обустройстве открытой электропроводки, что и определяет его конструктивные особенности.

Основные отличия изделий открытого типа проявляются в форме, придаваемой им при производстве.

Согласно этому признаку все известные образцы подрозетников во внешнем исполнении подразделяются на следующие виды:

  • прямоугольные заготовки для крепления розеток;
  • квадратные подрозетники;
  • овальные (круглые) изделия, обычно используемые для установки одиночных образцов.

Также заготовки различаются по ряду признаков, основные из которых – материал изготовления, особенности конструкции и размеры. По материалу подрозетники делятся на пластиковые, изделия из клееной фанеры или из простой деревянной доски.

Прямоугольный металлический сдвоенный подрозетник

Стандартный подрозетник прямоугольный может иметь одно, два, три и более одиночных «посадочных» мест. Профессионалы такие изделия называют многоместными.

Для монтажа нескольких розеток допускается применять так называемые «модульные» подрозетники, на основе которых при желании набирается произвольное количество мест. С помощью комплекта из нескольких модулей легко получаются подрозетники на 4 точки, например.

К типовым (стандартным) характеристикам таких изделий традиционно относят:

  • габаритные размеры;
  • заданную толщину;
  • диаметр (для круглых заготовок).

По способу фиксации приспособления подразделяются на модели, предназначенные для установки на прочном бетонном основании и монтируемые на гипсокартонной стене. Для второго случая больше подходит подрозетник для полых стен, в конструкции которого предусмотрена возможность закрепления именно на таких основаниях.

Изделия для пустотелых стен

Коробка установочная для полых стен

Установочная коробка под гипсокартонные листы – обязательный элемент, без которого невозможен монтаж в так называемых «пустотелых» стенах. В данном случае она вместе с другими составляющими образует конструктивный каркас, на основе которого обустраивается вся квартирная электропроводка.

На такие установочные изделия монтируются не только типовые розетки, но и выключатели, распределительные коробки и регуляторы различного класса. Они надежно фиксируют все установленные на них электротехнические приборы, гарантируя их работоспособность в течение длительного времени.

Типовой установочный размер этих образцов, как и всех других видов подрозетников – 68 мм. У различных производителей он варьируется в небольших пределах (до 70 мм), но при этом учитываются кромки, оформленные виде ребер жесткости. Без их учета размер изделия получается тем же самым – 68 мм.

Порядок выбора

При рассмотрении критериев, которыми руководствуются при выборе подрозетников в прямоугольном исполнении, особое внимание уделяется решению следующих вопросов:

  • Для каких конкретных целей они используются.
  • Как определиться с типом нужных розеток, подходящих под интерьер данного помещения.
  • Что лучше: модульные или многоместные открытые изделия.

При выборе также учитывается способ фиксации приобретаемых приспособлений.

Заявленные цели

Подрозетник Taitong

Для установки «умных» розеток и других элементов интеллектуального оборудования удобнее всего воспользоваться квадратными подрозетниками от фирмы Taitong. Они представлены в открытой продаже моделями со следующими рабочими характеристиками:

  • посадочные размеры: 86х86х34 мм;
  • материал корпуса – пластик ПВХ.

В конструкции имеются две встроенные гайки, которые необходимы для крепления умных розеток.

Внешний вид (дизайн)

При оценке внешнего вида изделий, подходящих под интерьер помещения, исходят из возможности подбора их по цвету, форме или особенностям конструкции.

Отечественной промышленностью выпускаются специальные подрозетники, оформленные в стиле «ретро». Они изготавливаются как стилизованные под старину элементы электропроводки, состоящей из пары цветных витых проводников. При ее оформлении отдельные жилы закрепляются на специальных роликах, также выполненных в стиле «ретро». В обычном исполнении при выборе формы исходят из требований соответствия дизайну помещения.

Овальные образцы предпочтительнее в комнатах с мягкими обводами. Квадратные и прямоугольные аналоги больше подходят для современных интерьеров, оформленных в стиле «Хай Тек».

Модульные или многоместные

Монтажная коробка с подрозетниками

При выборе количества мест на подрозетниках и их конструкции обычно исходят из следующих соображений:

  • Если на посадочном месте планируется монтаж сразу нескольких электротехнических приборов, разумнее выбрать многоместный подрозетник, специально предназначенный для этих целей.
  • В ситуации, когда в перспективе возможно расширение общего количества электроустановочных изделий, предпочтение отдается модульным конструкциям.

Правильный выбор подходящего для интерьеров подрозетника – дело ответственное. Только учет всех упомянутых факторов позволит принять единственно верное решение и выбрать нужный экземпляр.

Размер подрозетника стандартный — Только ремонт своими руками в квартире: фото, видео, инструкции

Размеры подрозетников и их монтаж на разные виды поверхностей

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры подрозетников стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

  • Монтаж одиночного подрозетника
  • Монтаж нового подрозетника в старый
  • Установка блока подрозетников
  • Монтаж подрозетника на прочие поверхности
  • Расположение провода в подрозетнике
  • Вывод

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

  • Уровень;
  • Карандаш, кисточка/пульверизатор, маленький шпатель;
  • Зубило;
  • Молоток;
  • Дрель с круглой насадкой, имеющая диаметр 68 мм;
  • Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка нашего подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода — 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним сверлим отверстие, смачивая насадку водой, чтоб не было она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» — переходы для монтажа блока подрозетников. они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1.Выключаем свет в электрическом счетчике.

2.Проверяем отсутствие напряжения включением лампочки.

3.Снимаем крышку, выкручиваем розетку.

5.Смотрим на нашу коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр чтоб прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Нужно помнить и о проводе, если встарой — он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Установка блока подрозетников

Для того, чтобы установить блок наших элементов, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояниемежду центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой,диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. Водиночном — они удаляются, чтоб занимать меньше пространства.

Монтаж подрозетника на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Данный подрозетник называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже подрозетника на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

Также важно при выборе подрозетника учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Монтаж подрозетника вполне возможен своими руками, для этого достаточно лишь следовать общеизвестным стандартам и правилам, бережно относиться к проводам. Самое главное — не забывать про технику безопасности, и обязательно, без наличия специальных инструментов не проверять отсутствие электрического тока включением лампочки в помещении.

Какие бывают подрозетники?

22.08.2016 1 комменатрий 11 995 просмотров

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

  1. Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).
  2. Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.
  3. Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки. когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 см, но при этом учтите, что внутренний диаметр будет 65 см, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Подрозетники по бетону – размеры и способ установки

Ремонт квартиры или дома всегда связан с заменой старых устройств новыми. Это в полной мере касается и электрических сетей. И если косметический ремонт не затрагивает капитальное изменение электропроводки, все равно розетки, выключатели, диммеры и различные датчики приходится менять. А, значит, приходится менять и подрозетники, или как их еще называют, установочные коробки. Первоначальное назначение этих приборов была изоляция от стеновых материалов, в основном это касалось деревянных поверхностей. Сегодня подрозетник – обязательный элемент электропроводки в независимости, из какого материала были возведены стены. Поэтому подрозетники по бетону (размеры будут показаны ниже) сегодня используются для установки выключателей, розеток и других приборов в кирпичных и бетонных конструкциях.

Размеры подрозетников

В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:

  • Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
  • Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.
  • Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.

Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.

Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.

Монтаж подрозетников

Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.

  • Выбирается место установки розеток согласно проекту прокладки электрической проводки.
  • Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.

Внимание! Диаметр коронки должен быть чуть больше диаметра установочной коробки. Глубину сверления также надо немного увеличить.

  • Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
  • Теперь надо посадочное гнездо смочить небольшим количеством воды.
  • Производится обмазка дна отверстия и его боковых стенок алебастром.
  • Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
  • Удаляются излишки алебастра.
  • Монтаж розетки с подключением к питающим проводам.

Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов.

Установка розеток – процесс не самый сложный. Но именно к этим приборам часто предъявляются дизайнерские требования. Установочная коробка не имеет таких требований, потому что сам подрозетник по бетону не виден. Единственное требование – прочность и изоляционные способности материала. Поэтому сегодня металлические приборы уже не применяются, хотя это не единственная причина. Их цена неоправданна. И последнее – пластиковый подрозетник по бетону прослужит лет 20-25. Если условия эксплуатации нормальные, то этот срок может быть продлен

Кабель-каналы для электропроводки – виды, типы и размеры

  • Как правильно провести проводку в доме

  • Схема установки и подключения розетки для интернета

    Источники: http://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html, http://samelectrik.ru/kakie-byvayut-podrozetniki.html, http://onlineelektrik.ru/eprovodka/rozetky/podrozetniki-po-betonu-razmery-i-sposob-ustanovkiremont-kvartiry-ili-doma-vsegda-svyazan-s-zamenoj-staryx-ustrojstv-novymi-eto-v-polnoj-mere-kasaetsya-i-elektricheskix-setej-i-esli-kosmeti.html

  • размеры, виды, какой лучше выбрать

    Установка розеточной сети — операция ответственная. От качества выполненных работ зависит не только комфорт, но и безопасность. Все помнят, как в гостиницах и квартирах советской постройки, вслед за вынимаемой вилкой, из стены вываливалась розетка. Кроме опасности касания токоведущих контактов, существовал риск короткого замыкания: металлический подрозетник фактически являлся единственно возможным решением тех лет. При перекосе, или разбалтывании розетки, контакты часто замыкались о стальной корпус. Последствия описывать нет необходимости: в лучшем случае перегорали пробки. А если вместо предохранителей установлен так называемый «жучок», так и до пожара недалеко.

    Причина проблемы банально проста. Цилиндрические подрозетники с гладкими стенками внутри, не могли удерживать распорные крепления розетки.

    Подрозетник1

    Сегодня металлические коробки практически не устанавливаются, по крайней мере в стенах из негорючих материалов. Единственная область применения — это деревянные дома. В стены из бруса или бревен монтируются только коробки из материалов, не поддерживающих горение — в идеале из металла.

    Но современные металлические подрозетники имеют иную конструкцию. На стенках имеются концентрические ребра, за которые надежно удерживаются распорные крепления розеток.

    Подрозетник2

    Коробки устанавливаются в деревянные стены так же просто, как и в бетонные. Высверливаются отверстия без зазоров, коробки утапливаются в них, и крепятся на саморезы в донышко.

    Подрозетник3

    Разумеется, в металл прячется и силовой кабель, для этого в деревянных стенах необходимо прорезать пазы. Это касается лишь скрытой установки.

    Подрозетник4

    Подрозетники для бетона, кирпича и камня

    При организации розеточной сети в каменных или бетонных стенах, вопрос: «какие подрозетники лучше?» не возникает. Все коробки выполнены из пластика, и они монтируются на быстросохнущие смеси (гипс, алебастр). Требований по форме, глубине и конструктивному исполнению нет. Но существует один общепринятый стандарт: диаметр подрозетника для бетона составляет 68 мм.

    Подрозетник5

    Это связано с тем, что при отливке стандартных панелей для стен, в них уже есть каналы для силового кабеля и углубления под розетки соответствующего диаметра.

    Подрозетник6

    Точнее сказать, стандарт работает наоборот: диаметр для посадочных коробочек розеток и выключателей существует вне зависимости от материала стен. Просто к нему привязаны строительные нормы и правила.

    Стандартная глубина подрозетника для бетона составляет 41–45 мм. Этого достаточно для монтажа любых видов розеток или выключателей.

    Подрозетник7

    Почему выбран такой размер? Во-первых, минимальная толщина перегородок в помещении (не путать с несущими стенами) составляет 80–100 мм. Розетки на внутренних стенах часто проектируются на одном уровне, с двух сторон стены, и с общим силовым кабелем. Чтобы посадочные коробочки помещались, их общая глубина не может быть больше 90 мм.

    При установке в несущих стенах такого ограничения нет, поэтому можно устанавливать не только стандартные, но и глубокие подрозетники.

    Подрозетник8

    Для чего это нужно

    1. Устанавливается розетка для телевизионного кабеля, или Ethernet. В этом случае, подводящий внутренний провод должен изгибаться по достаточно большому радиусу. Стандартной глубины не хватает, применяется увеличенная посадочная глубина: 61 мм
    2. В подрозетнике монтируется некая электронная схема, которая располагается в дополнительном объеме. Либо используется нестандартный модуль розетки или выключателя. Для этого нужен простой удлиненный корпус.Подрозетник9«Лишних» 15–20 мм обычно хватает для размещения дополнительных модулей.
    3. Еще один вариант использования глубоких подрозетников — двойное назначение коробки. Иногда, для экономии материала, и придания эстетического вида отделке, применяется технология «невидимых» распаечных коробок. Для этого используют двух ярусные подрозетники (можно создавать такие конструкции и под выключателями).Подрозетник10На нижнем «этаже» выполняется расключение силового кабеля. То есть, под розеткой располагается полноценная распределительная коробка. Разумеется, и магистральный кабель в этом случае укладывается глубже, чем обычно. А верхний ярус используется для монтажа розеток или выключателей.Между полостями может быть перегородка из диэлектрика, которая легко удаляется при необходимости ремонта или простого доступа к распаечной коробке.

    Сборные конструкции

    Практически все производители розеток и выключателей предлагают многокорпусные решения, выполненные под одной декоративной панелью.

    Подрозетник11

    Как в таком случае монтировать подрозетники? Если устанавливать одиночные коробочки в ряд, можно ошибиться на несколько миллиметров, и закрепить многоместную конструкцию будет невозможно.

    В магазинах предлагаются различные варианты решения:

    • Подрозетник для двойной (или более) розетки в одном объеме.Подрозетник12Преимущество такого решения в том, что посадочные места для блоков розеток или выключателей подогнаны идеально. После установки подрозетника, вы получаете монолитную конструкцию.Недостаток — при сверлении отверстий в бетонной стене, выполняется больше работы — необходимо создавать овальное углубление. Кроме того, если монтировать такой блок в тонкой перегородке (80–100 мм), вы нарушаете прочность стены.
    • Наборные конструкции. Можно сказать, что это стандартное решение для электромонтажа. Практически все одиночные подрозетники могут собираться в «гирлянды» из любого количества модулей. Главное, чтобы все элементы были от одного производителя, и одной серии.Подрозетник13
    • Преимущество в том, что вы просто покупаете партию таких коробочек, а затем комплектуете хоть одиночные, хоть пятерные модули. Кроме того, отверстия в стене не требуют масштабной доработки: достаточно вырубить шлямбуром переходы для проводов. Недостаток есть, правда несущественный. Необходимо строго выдерживать горизонтальную линию установочных винтов, иначе трудно будет подгонять длинные блоки.

    Форма коробочек не имеет принципиального значения. Круглые подрозетники легче устанавливать, поскольку отверстия под них высверливаются обычной дрелью с коронкой. Однако подрозетники квадратной формы также пользуются спросом. Если материал стены позволяет вырезать прямоугольное отверстие без лишних затрат — устанавливайте именно такие коробочки. В них проще разместить длинные провода.

    Подрозетник14

    С точки зрения установки розеток или выключателей — никаких сложностей не возникнет. Посадочные места стандартные как для круглой, так и для квадратной формы.

    Напольные подрозетники

    Довольно часто возникает ситуация: в помещении сделан ремонт, все розетки и выключатели спланированы, установлены, а вам вдруг понадобилось подключить электрооборудования вдали от существующей точки питания. Разумеется, для этого существуют удлинители с тройниками, или даже с пятью розетками в одном корпусе. Но такое решение вынуждает прокладывать кабели на виду, что безусловно портит эстетику и дизайн помещения.

    Если половой плинтус имеет каналы для прокладки кабеля, силовую проводку можно спрятать. Есть более-менее изящное решение: закрепить корпус удлинителя или накладные розетки непосредственно над плинтусом, а кабель проложить в штатной нише.

    Подрозетник15

    Но такой способ годится лишь в случае, когда точку подключения можно спрятать за шкаф, стол, или стойку с аппаратурой.

    Кстати, проблема касается не только электропроводки, гораздо чаще приходится выполнять разводку информационных линий: телевизионный кабель РК-75, или сетевой FTP Ethernet. В этом случае требуются специальные розетки, сетевым удлинителем не обойтись.

    Куда монтировать розетки при организации проводки в плинтусе? Есть готовое решение: подрозетник для плинтуса.

    Подрозетник16

    Это готовые модули стандартного размера (в том смысле, что они подходят для монтажа любых розеток или иных коммутационных устройств). Форма коробки позволяет устанавливать их поверх плинтуса, с креплением к несущей стене или декоративному покрытию (например, гипсокартону).

    Подрозетник17

    Разумеется, форма и цвет могут быть любыми, для соответствия вашей отделке и выбранным розеткам.

    Установка не сложнее, чем монтаж накладной розетки. В плинтусе организуется промежуток по ширине крепежного «задника» подрозетника.

    Подрозетник18

    В канале укладывается силовой или сигнальный кабель, коробка прикручивается к стене. Дальше работа по установке ничем не отличается от работы с обычным подрозетником.

    Подрозетник19

    Требование только одно: прочность крепления подрозетника должна быть такой, чтобы корпус вместе с розеткой не отрывался от стены при выдергивании розетки.

    Видео по теме

    Хорошая реклама



    Отправить ответ

    avatar
      Подписаться
    Уведомление о
