Рубрика вопрос-ответ.

Вопрос.

Возник вопрос по выполнению раздела тепломеханические решения на стадии проектирования — П.

В постановлении Правительства РФ №87 от 16.02.2008 г. экспертиза ссылается, на что нужно выполнять согласно п. 22. Подраздел «Технологические решения «с указанием информации о параметрах насосов, теплосчетчиков, расширительных баков и другого оборудования. Правомерны требования экспертной организации в данном вопросе?

Речь идет о системе теплоснабжения здания. В частности, при наличии автономного источника теплоснабжения — крышная котельная.

Ответ:

Не правомерны.

Обоснование:

Состав и содержание разделов в Положении, утв. ПП РФ от 16.02.2008 №87 (далее – Положение), четко определены. Положение не содержит такого раздела, как Тепломеханические решения. Таким образом, проектная организация самостоятельно определяет в каком разделе отражать тепломеханические решения котельной (4 абз. п. 4.1.1 ГОСТ Р 21.1101-2013).

Исходя из требований ГОСТ Р 21.1101-2013 следует, что тепломеханические решения разрабатываются на стадии рабочая документация. При этом состав и правила оформления рабочей документации тепломеханических решений котельной установлен в ГОСТ 21.606-2016 (вкл. в доказательную базу технического регламента).

Если проанализировать таблицу Б.1 ГОСТ Р 21.1101-2013 и сопоставить комплект рабочих чертежей с составом проектной документации, то логичнее тепломеханические решения котельной включить в подраздел «Отопление, вентиляция и кондиционирование, тепловые сети». Однако, повторюсь, что Положение не содержит четкого указания на то, в каком разделе должны быть отражены тепломеханические решения и требовать включение данных решений именно в подраздел «Технологически решения» не обосновано.

Проект котельной. Раздел – ТМ. Проект внутренних инженерных систем индивидуального жилого дома. Раздел – ОВ. Адрес расположения : п. Якуши, Тюмеского района

• Проект котельной. Раздел – ТМ.
• Проект внутренних инженерных систем индивидуального жилого дома. Раздел – ОВ.
• Адрес расположения : п. Якуши, Тюмеского района

Работы, по данному объекту, выполнены силами заказчика – 2013 году. Проект отопления жилого дома, включает разделы – ТМ, ОВ.

Отопление /ОВ/ – двухэтажного жилого дома, в котором, на первом этаже расположены кухня-гостиная и комнаты отдыха, на втором этажах расположены комнаты отдыха и спальни. Теплоснабжение жилого дома обеспечивается, от своей котельной, располагается в цокольном этаже – помещении /-10-/. Схема отопления состоит из – 5-ти контуров, в которых подключено от – 2 до – 4 алюминиевых радиаторов. Трасса радиаторной обвязки запроектирована из металлопластиковых труб с переходящим диаметром

МП 20/16 х 2,0 мм /марки Henco – Бельгия/, и металлопластиковых фитингов /пресс муфты соединительные, пресс угольники; фирма Comap – Франция/. Для регулировки/балансировки радиаторов, предусматривалось установки запорно-регулирующей арматуры фирмы – FAR /Италия/, а именно вентилей марок – FV 1100 и FT 1610. Установка термостатического вентиля /FT 1610/ – позволяет контролировать температуру в небольших помещениях, таких как кабинет, сан. узел, помещение/склад, без реконструкции контуров отопления. Данное преимущество позволяет –  термостатическую головку, со встроенным датчиком /

FT 1825/.

Нитки «тёплых полов» укладываются в основном, на первом и втором этажах, от коллекторного шкафа #_1, установленного в помещениях соответственно /-12-/. Перечень ниток, и их количество указано в спецификации.

В телемеханике котельной /ТМ/ – предусматривается установка одного пиролизного котла /Viessmann Vitoligno-100S – 25 кВт/, и настенного электрического котла /Скат – 14К/ – в Первичном контуре отопления. Во вторичном контуре отопления устанавливается термосмесительные линии, работающие, на коллекторный шкаф, устанавливаемой в помещении /-

12-/, от которых уходят контура радиаторной обвязки /нитки «Тёплого пола»/, по всему жилому дому.

Техническое задание на проект – определяет облик будущих систем Вашего объекта. Его разработка производится в процессе пред-проектной подготовки на основе предпочтений Заказчика, условий эксплуатации и содержит :

• – общие принципы и схемы построения системы отопления ;
• – предлагаемые материалы – резьбовые фитинги, запорная арматура, циркуляционные насосы и отопительное оборудование устанавливаемое в котельной.

P.S. – при составлении Технического задания, по желанию Заказчика, схема может быть рассчитана в нескольких вариантах :

• – из разных материалов системы отопления /полипропилен; металлопластик; сшитый полиэтилен; медь; стальная труба – чёрная, или нержавейка/ ;
• – можем предложить несколько вариантов приборов отопления – как алюминиевые/биметаллические, или панельные радиаторы /Kermi; Purmo; Prado; Korado и т.д./, кроме того, если помещение требует установки тепловентиляторов / Volcano; Aermax; LEO FB/или конвекторов, монтируемых в пол /Izoterm/, или потолочные панели /Zehnder/ ;
• – можем предложить основное оборудование в нескольких вариантах – разных фирм производителей /Protherm; Baxi; Vaillant; Viesmann; Buderus и т. д./.

Проект тепломеханических решений газовой котельной ТМ

Разрабатываем проектно-сметную документацию для:

ресторан, гипермаркета, квартира, редакция, медучреждение, дом, здание, больница, КПП, кальянная, торговый центр, ТЦ, коттедж, ТРЦ, столовая, муниципальное здание, операционная, строение, антресоль, оперблок, воинская часть вч, кафе, торгово-развлекательный центр, дача, загородный дом, отель, суши-бар, спортзал, дополнительный этаж, тех этаж, поликлиника, АБК, бар, гостиница, коттеджный посёлок, баня, стадион, кухня, почтовое отделение, пищеблок, административнобытовое, высотное, чистые помещения, управление, горячий цех, бизнес-центр, мансарда, гараж, БЦ, магазин, администрация, школа, корпус, деловой центр, общественное питание, пенсионный фонд, музыкальная искусств школа, подвал, этаж, выставочный зал, шашлычная, фитнес клуб, ЖК, жилой комплекс, многофункциональный центр, хостел, парковка, высотка, мост, академия, миниотель, овощебаза, забор, ограда, ГОК, стоматология, институт, эстакада, тоннель, университет, сауна, комбинат, многоквартирный дом, дом охраны, оптовая база, баня, автостоянка, лобби, вокзал, банный комплекс, склад, гостевой дом, пентхаус, логистический комплекс, бассейн, метро, автовокзал, стоматология, завод, усадьба, апартаменты, производство, косметология, библиотека, архив, салон красоты, промышленное здание, цех, клиника пластической хирургии, музей, спортклуб, свиноферма, коровник, офис, театр, концертный конференц зал, переговорная, птицеферма, ферма, лаундж, посольство, церковь, винный магазин, свинокомплекс, ночной клуб, мечеть, синагога, аквапарк, банк, парикмахерская, дацан, санузел, дельфинарий, деньгохранилище, обувной центр, планетарий, культовое учреждение, ледовый дворец, автосервис, автосалон, ТЭЦ, торговая точка, киноцентр, шиномонтаж, канцтовары, аптека, кофейня, пивная, караоке, табачная лавка, киоск, ювелирный салон, мастерская, химчистка, книжный и продуктовый магазин, антикафе, СПА, барбершоп, букмекерская и нотариальная контора, фотостудия, студия, чайная, татусалон, бутик

Расшифровка распространенных строительных сокращений | Баустрой.

Элитное загородное строительство. Элитная недвижимость. Готовые проекты домов.

Наименование основного комплекта рабочих чертежей	Марка	Примечание
Технология производства	ТХ	—
Технологические коммуникации	ТК	При объединении рабочих чертежей всех технологических коммуникаций
Генеральный план и сооружения транспорта	ГТ	При объединении рабочих чертежей генерального плана и сооружений транспорта
Генеральный план	ГП	—
Архитектурные решения	АР	—
Архитектурно-строительные решения	АС	При объединении рабочих чертежей архитектурных решений и строительных конструкций
Интерьеры	АИ	Рабочие чертежи могут быть объединены с основным комплектом марки АР или АС
Конструкции железобетонные	КЖ	—
Конструкции металлические	КМ	—
Конструкции металлические деталировочные	КМД	—
Конструкции деревянные	КД	—
Водоснабжение и канализация	ВК	—
Отопление, вентиляция и кондиционирование	ОВ	—
Тепломеханические решения котельных	ТМ	—
Воздухоснабжение	ВС	—
Пылеудаление	ПУ	—
Холодоснабжение	ХС	—
Газоснабжение (внутренние устройства)	ГСВ	—
Силовое электрооборудование	ЭМ	—
Электрическое освещение (внутреннее)	ЭО	—
Радиосвязь, радиовещание и телевидение	РТ	—
Пожаротушение	ПТ	—
Пожарная сигнализация	ПС	—
Охранная и охранно-пожарная сигнализация	ОС	—
Гидротехнические решения	ГР	—
Антикоррозионная защита конструкций зданий, сооружений	АЗ	—
Антикоррозионная защита технологических аппаратов, газоходов и трубопроводов	АЗО	—
Тепловая изоляция оборудования и трубопроводов	ТИ	—
Автомобильные дороги	АД	—
Железнодорожные пути	ПЖ	—
Сооружения транспорта	ТР	При объединении рабочих чертежей автомобильных, железных и других дорог
Наружные сети водоснабжения и канализации	НВК	—
Наружные сети водоснабжения	НВ	При разделении основного комплекта марки НВК
Наружные сети канализации	НК	При разделении основного комплекта марки НВК
Тепломеханические решения тепловых сетей	ТС	—
Наружные газопроводы	ГСН	—
Наружное электроосвещение	ЭН	—
Электроснабжение	ЭС	—
Автоматизация комплексная	АК	При объединении рабочих чертежей различных технологических процессов и инженерных систем
Автоматизация… *	—	Наименования основных комплектов и обозначения марок принимают по ГОСТ 21. 408 приложение А
Проводные средства связи *	—	Наименования основных комплектов и обозначения марок принимают по ГОСТР 21.1703 приложение А
Гидромелиоративные линейные сооружения *	—

Атм расшифровка. Раздел атм расшифровка. Состав и примеры чертежей разделов тм и атм

На данном этапе разрабатывается концепция будущего объекта, определяются основные технико-экономические характеристики. Эскизом определяется посадка объекта на местности, его объемно-пространственное решение, конструктивная схема . Также на данной стадии подсчитываются основные инженерные нагрузки по воде, теплу и электроэнергии, т. н. расчет нагрузок.

Разработка Стадии «ПП»

Стадия 2 — ПД. Проектная документация

4.2. Рабочая документация
4.2.1. В состав рабочей документации, передаваемой заказчику, включают:
— рабочие чертежи, предназначенные для производства строительных и монтажных работ ;
— прилагаемые документы, разработанные в дополнение к рабочим чертежам основного комплекта.
4.2.2. В состав основных комплектов рабочих чертежей включают общие данные по рабочим чертежам, чертежи и схемы, предусмотренные соответствующими стандартами Системы проектной документации для строительства (далее — СПДС).
…
4.2.6. К прилагаемым документам относят:
— рабочую документацию на строительные изделия;
— эскизные чертежи общих видов нетиповых изделий, выполняемые в соответствии с ГОСТ 21.114;
— спецификацию оборудования, изделий и материалов, выполняемую в соответствии с ГОСТ 21.110;
— опросные листы и габаритные чертежи, выполняемые в соответствии с данными заводов — изготовителей оборудования;
— локальную смету по формам;
— другие документы, предусмотренные соответствующими стандартами СПДС.
Конкретный состав прилагаемых документов и необходимость их выполнения устанавливаются соответствующими стандартами СПДС и заданием на проектирование.
…
4.2.8. В рабочих чертежах допускается применять типовые строительные конструкции , изделия и узлы путем ссылок на документы, содержащие рабочие чертежи этих конструкций и изделий. К ссылочным документам относят:
— чертежи типовых конструкций, изделий и узлов;
— стандарты, в состав которых включены чертежи, предназначенные для изготовления изделий.
Ссылочные документы в состав рабочей документации, передаваемой заказчику, не входят. Проектная организация , при необходимости, передает их заказчику по отдельному договору.

Строительные работы , связанные с возведением зданий подразделяются на общестроительные и специальные виды.

Общестроительные работ ы это действия направленные на строительство самого здания, включая и отделочные работы.

Специальные работы , это монтаж инженерных коммуникаций и иные действия, направленные на обеспечение функциональных возможностей строений таких как: вентиляция, водоснабжение, канализация, газоснабжение, электроосвещение, телефонизация и благоустройство прилегающей территории.

Каждому подобному комплекту документов присваивают наименование и характерную марку , которую наносят на чертеже в основной надписи. Марка составлена из начальных заглавных букв названия исходной части проекта.

Наименование основного комплекта рабочих чертежей	Марка
Технология производства	ТХ
Технологические коммуникации	ТК
Генеральный план и сооружения транспорта	ГТ
Генеральный план	ГП
Архитектурные решения	АР
Интерьеры	АИ
Конструкции железобетонные	КЖ
Конструкции деревянные	КД
Архитектурно-строительные решения	АС
Конструкции металлические деталировочные	КМД
Водопровод и канализация	ВК
Отопление, вентиляция и кондициони рование	ОВ
Тепломеханические решения котельных	ТМ
Воздухоснабжение	ВС
Пылеудаление	ПУ
Холодоснабжение	ХС
Газоснабжение (внутренние устройства)	ГСВ
Силовое электрооборудование	ЭМ
Электрическое освещение (внутреннее)	ЭО
Системы связи	СС
Радиосвязь, радиовещание и телевидение	РТ
Пожаротушение	ПТ
Пожарная сигнализация	ПС
Охранная и охранно-пожарная сигнализация	ОС
Гидротехнические решения	ГР
Автоматизация. ..	А…
Автоматизация комплексная	АК
Антикоррозионная защита конструкций зданий, сооружений	АЗ
Антикоррозионная защита технологических аппаратов,газоходов и трубопроводов	АЗО
Тепловая изоляция оборудования и трубопроводов	ТИ
Автомобильные дороги	АД
Железнодорожные пути	ПЖ
Сооружения транспорта	ТР
Наружные сети водоснабжения	НВ
Наружные сети канализации	НК
Наружные сети водоснабжения и канализации	НВК
Тепломеханические решения тепловых сетей	ТС
Наружные газопроводы	ГСН
Наружное электроосвещение	ЭН
Электроснабжение	ЭС

Примечание:

В случае необходимости могут быть назначены дополнительные марки рабочих чертежей. При этом для марок используют не более трех прописные букв русского алфавита, выбираемые, как правило, из начальных букв наименований комплекта чертежей

А… – многоточие заменяется маркой выбранного комплекта рабочих чертежей.

Марка, наносимая на чертеже, состоит из буквенной аббревиатуры, указывающей, к какому комплекту рабочих чертежей проекта относится данный документ и цифры обозначающей его порядковый номер.

АС4 — Архитектурно-строительные решение с порядковым номером 4

КЖ12 — Конструкции железобетонные с порядковым номером 12

Чертежи, по которым на производствах изготовляют строительные конструкции, именуются заготовительными чертежами.

В процессе возведения зданий и сооружений зачастую делают некоторые изменения в планировке помещений или полностью заменяют одни конструкции другими. В таких случаях в данные чертежи вносят соответствующие изменения или чертежи переделывают заново.

Чертежи, которые полностью отображают планировку помещений возводимого здания, его размеры и характерные конструкции, называют исполнительными.

Чертежи зданий, разработанные на основании обмеров, называют обмерочными.

Проект ТМ и АТМ производственного и административного корпусов предприятия. Раздел АТМ общий для 2-х корпусов.

Проект ТМ производственного корпуса:

Общие данные

Для приготовления горячей воды предусмотрен бак водонагреватель Buderus logalux ST 200 емкостью 200 литров.

Циркуляция в системе отопления принудительная с помощью насосов «WILO-Top-S».

Тепловое расширение воды компенсируется мембранным расширителем Reflex N100 емкостью 100 литров.

Эксплуатация котельного оборудования производится оператором котельной.
Хранение дров осуществляется в специально отведенном для этого месте на территории организации под навесом.

Проект ТМ административного корпуса:

Общие данные
Технологическая схема трубопроводов котельной
Фрагмент плана размещения оборудования котельной М 1:50. Разрез 1-1,2-2.

В котельной установлен газогенераторный котел работающий на твердом топливе (дрова) VITOLIG 150 (VIESSMANN), тепловой мощностью 40кВт.
Циркуляция в системе отопления принудительная с помощью насосов «WILO-Star-RS».
Подпитка контура отопления происходит через автоматический клапан (VF 06).
Тепловое расширение воды компенсируется мембранным расширителем Reflex
N50 емкостью 50 литров.

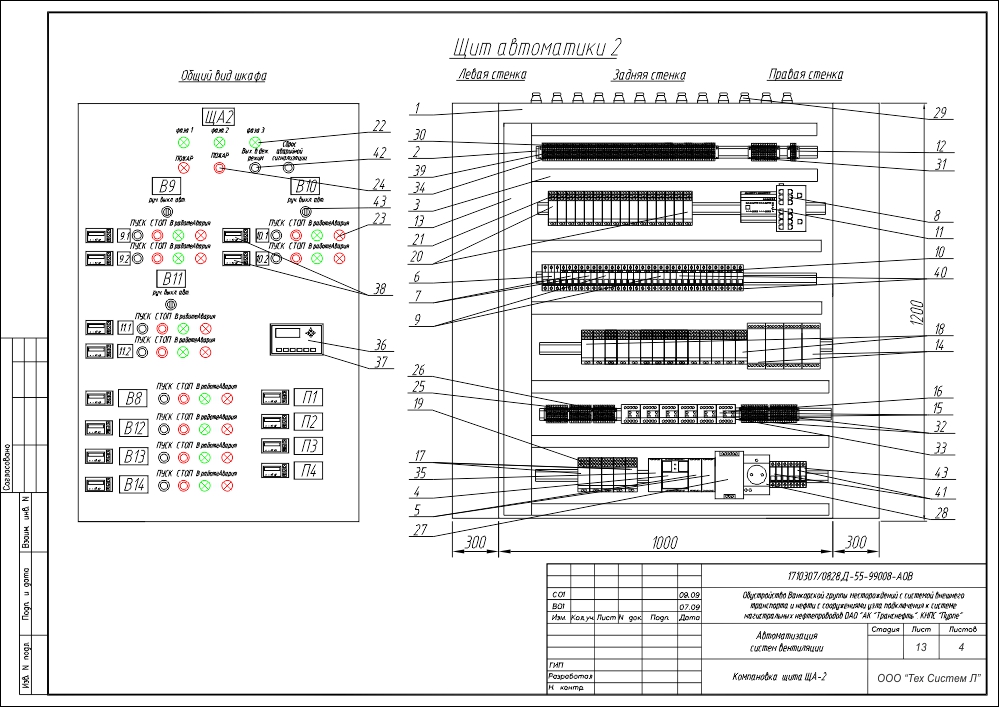

Проект АТМ административного корпуса:

Общие данные
Схема автоматизации.
Схема принципиальная электрическая управления циркуляционными насосами.
Сигнализация давления в обратном трубопроводе.
Схема принципиальная электрическая и соединений внешних проводок.
Циркуляционные насосы. Схема соединений внешних проводок.
Фрагмент плана на ОТМ.0.000

Разделом АТМ предусмотрена автоматизация работы циркуляционных насосов взависимости от понижения или повышения давления в сети. При понижении давления в сети один из насосов включается,а при повышении давления-выключается. Насосы взаиморезервируемые. Предусмотрен выбор резерва при нерабочем состоянии одного из насосов.

Световая и звуковая сигнализация работы схемы предусмотрена в виде поста сигнального ПС-1У2, который установлен по месту в котельной. Контроль давления в обратном трубопроводе предусмотрен установкой электроконтактного манометра с выносом светозвукового сигнала на светосигнализатор АС-13.

Проектную документация для строительства принято разрабатывать в несколько стадий, Которые отличаются составом и глубиной проработки проектных решений. Основные требования к оформлению документации разных стадий изложены в ГОСТ Р 21.1101-2009.

Рассмотрим все стадии проекта по порядку:

• Стадия 2 — ПД. Проек тная документация

Стадия 1 — ПП. Предпроектные проработки (Эскизный проект)

На данном этапе разрабатывается концепция будущего объекта, определяются основные технико-экономические характеристики. Эскизом определяется посадка объекта на местности, его объемно-пространственное решение, конструктивная схема. Также на данной стадии подсчитываются основные инженерные нагрузки по воде, теплу и электроэнергии, т. н. расчет нагрузок.

Разработка Стадии «ПП» не является обязательной, но помогает сэкономить время и средства при дальнейшем проектировании.

Стадия 2 — ПД. Проектная документация

В отличие от Эскизного проекта Стадия «Проект» («ПД» или просто «П») является обязательной и подлежит согласованию в государственных органах исполнительной власти. По результатам согласования Стадия «Проект» выдается разрешение на строительство объекта. Состав и содержание данного этапа регулируется Постановлением Правительства РФ №87 от 16.02.2008. Безусловно, состав будет индивидуален для каждого проекта, но мы попробуем составить наиболее полный перечень всех возможных разделов и подразделов Стадии «ПД»:

Номер	Шифр раздела	Название раздела
		Пояснительная записка
		Пояснительная записка
		Исходно-разрешительная документация
		Схема планировочной организации земельного участка
		Архитектурные решения
		Конструктивные и объемно-планировочные решения
		Железобетонные конструкции
		Металлические конструкции
		Деревянные конструкции
		Статический расчет
		Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений.
Подраздел 1		Система электроснабжения
		Наружное электроснабжение
		Силовое электрооборудование
		Электроосвещение
Подраздел 2		Система водоснабжения
		Наружное водоснабжение
		Внутреннее водоснабжение
Подраздел 3		Система водоотведения
		Наружное водоотведение
		Внутреннее водоотведение
Подраздел 4		Отопление, вентиляция и кондиционирование воздуха, тепловые сети
		Отопление и вентиляция
		Теплоснабжение
		Индивидуальный тепловой пункт
Подраздел 5		Сети связи
		Видеонаблюдение
		Охранная сигнализация
		Прочие слаботочные системы
Подраздел 6		Система газоснабжения
		Наружное газоснабжение
		Внутреннее газоснабжение
Подраздел 7		Технологические решения
		Технологические решения
		Воздухоснабжение
		Холодоснабжение
		Снабжение паром
		Пылеудаление
		Прочие технологические системы
		Проект организации строительства
		Проект организации работ по сносу или демонтажу объектов капитального строительства
		Перечень мероприятий по охране окружающей среды
		Проект технологического регламента обращения со строительными отходами на объекте
		Инженерно-экологические изыскания
		Мероприятия по обеспечению пожарной безопасности
		Мероприятия по обеспечению доступа инвалидов
Раздел 10(1)		Мероприятия по обеспечению соблюдения требований энергетической эффективности и требований оснащенности зданий, строений и сооружений приборами учета используемых энергетических ресурсов
		Мониторинг цен на материалы
		Иная документация в случаях, предусмотренных Федеральными законами
		Светотехнические расчеты инсоляции и естественной освещенности (КЕО)
		Мероприятия по защите от шума и вибраций. Оценка шумового воздействия на период эксплуатации объекта
	ИТМ ГОиЧС	Инженерно-технические мероприятия гражданской обороны. Мероприятия по предупреждению чрезвычайных ситуаций
		Инструкция по эксплуатации здания
		Мероприятия по противодействию террористическим актам
		Декларация промышленной безопасности опасных производственных объектов

Стадия 3 — РД. Рабочая документация

Стадия «РД» нужна в первую очередь строителям, так как в ней наиболее полно и детально разрабатываются проектные решения, которые в Стадии «ПД» лишь обозначались. В отличие от «П», «Рабочка» включает в себя чертежи узлов, аксонометрические схемы и профили инженерных сетей, спецификации и т. п. С другой стороны, на рабочей стадии документация лишается некоторых разделов, полнота которых была исчерпана на стадии проектной (например, ПОС, ООС, КЕО, ИТМ ГОиЧС и т. п.). Как и на Стадии «П», состав «РД» будет индивидуален для каждого проекта, но мы попробуем составить наиболее полный перечень всех возможных разделов Стадии «Рабочая документация»:

Шифр раздела	Название раздела
	Генеральный план
	Сооружения транспорта
	Генплан и транспорт (при объединении ГП и ТР)
	Автомобильные дороги
	Железнодорожные пути
	Архитектурные решения
	Архитектурно-строительные решения (при объединении АР и КР)
	Интерьеры
	Конструктивные решения. Железобетонные конструкции
	Конструктивные решения. Железобетонные конструкции. Фундаменты
	Конструктивные решения. Металлические конструкции
	Конструктивные решения. Металлические конструкции деталировочные
	Конструктивные решения. Деревянные конструкции
	Конструктивные решения. Статический расчет
	Гидротехнические решения
	Система электроснабжения. Наружное электроснабжение
	Система электроснабжения. Силовое электрооборудование
	Система электроснабжения. Электроосвещение
	Система электроснабжения. Электроосвещение наружное
	Электроснабжение инженерных систем
	Система водоснабжения. Наружные сети
	Система водоотведения. Наружные сети
	Система водоснабжения и водоотведения. Наружные сети
	Система водоснабжения и водоотведения. Внутренние сети
	Отопление, вентиляция и кондиционирование воздуха
	Теплоснабжение
	Тепломеханические решения (Котельная, ИТП, и т. п.)
	Телефония, Радиофикация, Телеприем
	Структурированные кабельные сети
	Автоматизация инженерных систем
	Автоматизация технологических процессов
	Комплексная автоматизация (при объединении АИС и АТП)
	Видеонаблюдение
	Охранная сигнализация
	Система контроля и учета доступа
	Наружное газоснабжение
	Внутреннее газоснабжение
	Технологические решения
	Технологические коммуникации
	Воздухоснабжение
	Холодоснабжение
	Снабжение паром
	Пылеудаление
АУПС — СОУЭ	Автоматическая установка пожарной сигнализации, Система оповещения и управления эвакуацией людей при пожаре
	Автоматика противопожарной защиты
	Спецпожаротушение (водяное, порошковое и т. д.)
	Смета на строительство объектов капитального строительства
	Мониторинг цен на материалы
	Антикоррозийная защита
	Тепловая изоляция оборудования и трубопроводов

ГОСТ Р 21.1101-2009 Система проектной документации:

4.2. Рабочая документация
4.2.1. В состав рабочей документации, передаваемой заказчику, включают:
— рабочие чертежи, предназначенные для производства строительных и монтажных работ;
— прилагаемые документы, разработанные в дополнение к рабочим чертежам основного комплекта.
4.2.2. В состав основных комплектов рабочих чертежей включают общие данные по рабочим чертежам, чертежи и схемы, предусмотренные соответствующими стандартами Системы проектной документации для строительства (далее — СПДС).
…
4.2.6. К прилагаемым документам относят:
— рабочую документацию на строительные изделия;
— эскизные чертежи общих видов нетиповых изделий, выполняемые в соответствии с ГОСТ 21. 114;
— спецификацию оборудования, изделий и материалов, выполняемую в соответствии с ГОСТ 21.110;
— опросные листы и габаритные чертежи, выполняемые в соответствии с данными заводов — изготовителей оборудования;
— локальную смету по формам;
— другие документы, предусмотренные соответствующими стандартами СПДС.
Конкретный состав прилагаемых документов и необходимость их выполнения устанавливаются соответствующими стандартами СПДС и заданием на проектирование.
…
4.2.8. В рабочих чертежах допускается применять типовые строительные конструкции, изделия и узлы путем ссылок на документы, содержащие рабочие чертежи этих конструкций и изделий. К ссылочным документам относят:
— чертежи типовых конструкций, изделий и узлов;
— стандарты, в состав которых включены чертежи, предназначенные для изготовления изделий.
Ссылочные документы в состав рабочей документации, передаваемой заказчику, не входят. Проектная организация, при необходимости, передает их заказчику по отдельному договору.

СНиП 11-01-95 Состав рабочей документации:

5.1. Состав рабочей документации на строительство предприятий, зданий и сооружений определяется соответствующими государственными стандартами СПДС и уточняется заказчиком и проектировщиком в договоре (контракте) на проектирование.

5.2. Государственные, отраслевые и республиканские стандарты, а также чертежи типовых конструкций, изделий и узлов, на которые имеются ссылки в рабочих чертежах, не входят в состав рабочей документации и могут передаваться проектировщиком заказчику, если это оговорено в договоре.

Основная цель центра — помощь в строительстве, как застройщикам, так и покупателям объектов недвижимости.

Главными направлениями деятельности являются:

1. Подготовка проектной документации на строительство
2. Проведение экспертизы проектной документации для получения разрешения на строительство.
3. Проведение геологических и геодезических изысканий
4. Получение техусловий на строительство
5. Проведение строительно-технической и судебной экспертизы
6. Экспертиза промышленной безопасности
7. Строительно-монтажные работы любой сложности

Обратившись к нам любой клиент получает бесплатную консультацию по осуществлению строительства и помощь в подборе подрядчика.

Основной регион оказания услуг:

Г. Орёл и Орловская область.

Г. Курск и Курская область.

Г. Белгород и Белгородская область.

// 7 Comments

Что такое аббревиатура? Это слово или целое предложение в укороченном виде. В настоящем посте мы рассмотрим 10 аббревиатур, которые встречаются нам практически каждый день – в письмах, в текстах и даже на улице.

10 common abbreviations

1. ASAP – в полном виде это выглядит так «as soon as possible », что означает «как можно скорее », но поскольку эта фраза очень длинная, пришлось ее максимально укоротить до ASAP. Посмотрим на примеры:

• Give your reply ASAP – ответьте мне, как можно скорее
• Advise me of any changes ASAP – сообщите мне об изменениях, как можно скорее.

Google shortcode

2. RSVP – еще одно зашифрованное сообщение, сокращение французской фразы Répondez s’il vous plaît, которая переводится как «Ответьте, пожалуйста» . Если вам пришло сообщение, содержащее RSVP – знайте, что вас пригласили участвовать в мероприятии и просят подтвердить, будете ли вы участвовать.

• Please RSVP by next Saturday – прошу ответить к следующей субботе

3. RIP – rest in peace – «покойся с миром ». Как вы, наверное, догадались, данная аббревиатура говорит о грустном – ее всегда можно встретить на надгробиях.

4. BYOB – Очередная загадка, которую можно расшифровать следующим образом «Bring your own beer/booze », что означает «пиво и другие алкогольные напитки приносите с собой ». Предположим, где-то устраивается вечеринка, на которой не будет спиртного, и гости, если желают, могут принести его с собой.

• We are making a party tonight. If you want BYOB – мы устраиваем вечеринку сегодня вечером. если хотите можете принести с собой спиртное.
• There will be no alcohol at her birthday, so let’s BYOB — у нее на дне рождения не будет спиртного, поэтому давайте возьмем с собой пиво.

5. BBQ – это означает barbecue – шашлык , поэтому, если вас приглашают на BBQ – значит, вас приглашают на шашлыки.

• We’re having a BBQ party, you are invited – у нас будет барбекю вечеринка, вы приглашены.

6. PIN – Personal Identity Number — личный идентификационный номер , ПИН-код, который присваивается владельцу пластиковой карты и необходимый для установления его личности при использовании банкомата или при пользовании банковскими услугами по телефону.

• Please tell me your PIN number – скажите свой ПИН-код, пожалуйста
• Enter your PIN to log in – Введите свой ПИН-код, чтобы войти в систему.

7. e.g. – exempli gratia — в переводе с латинского — «например ». Между прочим, многие путают его со следующей аббревиатурой, также латинского происхождения.

• Many animals lay eggs, e.g. hens, peacocks, crocodiles, penguins – многие животные несут яйца, например, куры, павлины, крокодилы, пингвины.

8. i.e. – id est – еще одно латинское сокращение, означающее «то есть » (т.е. ). Когда мы хотим объяснить что-то кому-то, мы добавляем дополнительные пояснения, а для этого нужно какое-то вводное слово:

• It happened on Halloween, i.e. October 31 – это случилось в Хэллоуин, т.е. 31 октября.

9. etc. – et cetera – это также сокращение латинского происхождения, означающее «и так далее » (и т.д .), а используем мы его, когда не хотим вдаваться в подробности и заканчиваем предложение неопределенным «и так далее».

• I’ve bought many things at the supermarket – eggs, butter, cheese, sausage, etc. – я купил много чего в супермаркете – яйца, масло, сыр, колбасу и т.д.

10. ATM – automatic teller machine – это автомат, в котором можно получить деньги и который стоит на улицах, в магазинах, автостоянке и т.д., то есть банкомат.

Банкомат

Банкомат

Банкомат (от банковский автомат , иногда ATM от англ. Automated teller machine ) — программно-технический комплекс, предназначенный для автоматизированных выдачи и приёма наличных денежных средств как с использованием платёжных карт , так и без, а также выполнения других операций, в том числе оплаты товаров и услуг, составления документов, подтверждающих соответствующие операции.

Порядок применения банкоматов в осуществлении расчётов по банковским картам в России определяется Положением Банка России Об эмиссии банковских карт и об операциях, совершаемых с использованием платежных карт № 266-П от 24 декабря г.

Стоимость современного банкомата зависит от функциональности и производителя, может составлять от 15 до 50 тысяч долларов.

История

Прототип первого банкомата был изобретен Лютером Джорджем Симджяном (англ. Luther George Simjian ) еще в 1939 году. Устройство выдавало наличные, но при этом не могло списать их со счета: аппарат не был связан с банком. Симджан предложил опробовать изобретение City Bank of New York, но через полгода банкиры вернули машину, сообщив, что не видят в ней необходимости. Изобретение Симджана было почти на 30 лет забыто и доработано только в конце 1960-х.

Первый банкомат по выдаче наличных денег был установлен 27 июня в районе Энфилд на севере Лондона (Великобритания) в отделении британского банка Barclays . Изобретателем его был шотландец Джон Шепард-Баррон , работавший по заказу компании De La Rue — британского производителя бумаги для денежных знаков более чем 150 стран мира.

Пластиковых карточек в то время не существовало, и для снятия денег использовались специальные ваучеры , которые надо было заранее получить в банке. Спустя несколько лет другой шотландец — Джеймс Гудфеллоу — придумал использовать секретный ПИН-код для защиты от несанкционированного доступа к банковским счетам, а первые пластиковые карточки с магнитной полосой появились в США .

Внедрение банкоматов происходило постепенно. В 1971 году первые типы банкоматов использовались примерно в 35 американских банках. Первым банком, который в 1972 году начал повсеместно устанавливать банкоматы, стал Citibank . К 1975 году в мире работало чуть более 5 тыс. банкоматов, из них около 3140 — в 534 американских банках.

В 1972 году банк Lloyds ввел в Великобритании первые on-line банкоматы под названием Cash-Point. Их разработала компания IBM , и они принимали пластиковые карты с магнитной полосой.

Развитие телекоммуникаций позволило строить банкоматные сети, которые использовались сразу несколькими банками. Впервые это произошло в 1972– 1975 годах. в США. Несколько сотен банкоматов 18 банков в штате Вашингтон были объединены в сеть под названием Exchange .

Принцип действия

После загрузки карты в карт-ридер банкомата держателю карты предлагается ввести секретный код (ПИН-код) для авторизации картодержателя. Далее предлагается выбор доступных операций (при выборе операции также может запрашиваться ПИН-код; это зависит от конкретных настроек конкретного банкомата). После выбора операции банкомат шифрует полученную информацию (содержимое магнитной полосы/чипа, введенный ПИН-код, запрошенную операцию) и передает данные в процессинговый центр банка-эквайера (банка, обслуживающего банкомат).

Банкомат

Банк-эквайер отправляет в платежную систему запрос на проведение операции. Платежная система маршрутизирует запрос в банк-эмитент (банк, выдавший карту) и, получив согласие либо отказ (код авторизации), передает банкомату команды на выполнение или отклонение запроса. При этом все действия по отправке запроса, обработке ответа на запрос, выдаче/приему денег из кассет фиксируются, что позволяет провести расследование в случае, если операция оспорена.

Так как ПИН-код известен только держателю карты, операции, подтвержденные ПИН-кодом, считаются выполненными непосредственно держателем карты.

Использование в мире

Точная статистика по числу используемых в мире банкоматов отсутствует. Однако, по оценкам Ассоциации производителей банкоматов (англ. ATM Industry Association ), в мире установлено более 2,3 миллиона банкоматов (по состоянию на ноябрь 2011 года) .

Компании Diebold и NCR являются основными поставщиками банкоматов в США, сообщает Картик Мехта, аналитик исследовательской компании «Northcoast Research» из Кливленда. Diebold из Норз Кэнтона, штат Огайо, контролирует 46 % доли рынка. Доля NCR из Дулут, штат Джорджия, чуть меньше — 43 %. Другие производители банкоматов, в первую очередь Wincor Nixdorf из Остина, штат Техас (дочерняя компания Wincor Nixdorf AG из Падерборне, Германия), контролируют оставшиеся 11 % .

Банкоматное мошенничество

В последние годы, одновременно с развитием банкоматной сети, растёт количество случаев банкоматного мошенничества — неправомерного использования банкоматов для кражи денег со счетов держателей пластиковых карт.

Способы

Существует несколько десятков различных по организации и технологическому уровню способов неправомерного завладения деньгами с карточного счёта другого человека с помощью банкоматов. По данным APACS (Association for Payment Clearing Services — Ассоциация систем клиринговых платежей — Великобритания), наиболее распространены следующие :

• Использование украденной карты и ПИН-кода, разглашённого держателем (в том числе случаи, когда ПИН-код хранится рядом с картой или записывается на ней).
• «Дружественное мошенничество». Использование карты путём свободного доступа членами семьи, близкими друзьями, коллегами по работе. Также предполагает разглашение ПИН-кода.
• Подглядывание ПИН-кода из-за плеча с последующей кражей карты — простейший, но широко распространённый метод.
• «Ливанская петля». Блокируется окно подачи карты так, чтобы карта застряла. При попытке вставить карту в банкомат она застревает. Злоумышленник, предварительно подсмотревший ПИН-код, сочувствует и рекомендует срочно идти и звонить в банк или сервисную службу. Как только владелец отходит, преступник извлекает карту, освобождает окно банкомата и снимает деньги.
• Фальшивые банкоматы. Достаточно редкий способ, требующий технической оснащённости. Мошенники изготавливают фальшивые банкоматы, которые выглядят как настоящие, либо переделывают старые, и размещают их в людных местах. Такой банкомат принимает карту, требует ввода ПИН-кода, после чего выдаёт сообщение о невозможности выдачи денег (под предлогом отсутствия денег в банкомате или технической ошибки) и возвращает карту. В банкомате происходит копирование данных с карты и ПИН-кода, что позволяет мошенникам впоследствии изготовить дубликат и снять с его помощью деньги со счёта клиента.
• Копирование магнитной полосы (skimming) с помощью подставных устройств считывания. Такие устройства устанавливают на банкомат (считыватель — на щель для приёма карты, дополнительной клавиатурой накрывают настоящую). При пользовании таким банкоматом считыватель сохраняет данные с вставляемых в банкомат карт, а клавиатура — ПИН-коды. Как и в предыдущем случае, украденных данных достаточно для производства дубликата карты и снятия денег со счёта владельца.
• Ложный ПИН-ПАД (устройство для ввода ПИН-кода в платёжных терминалах), либо дополнительный элемент на электронном замке в помещение с банкоматом, открываемом с помощью карты.
• Установка рядом с банкоматом миниатюрных телекамер для воровства ПИН-кодов. Такая камера может быть замаскирована установленным рядом или прикреплённым к банкомату или стене рядом с ним предметом.

В 2011 году появились сообщения о ещё одном теоретически возможном способе воровства ПИН-кодов с помощью банкомата: с помощью высокочувствительной инфракрасной камеры. Злоумышленник, стоящий в очереди, делает снимок клавиатуры, на которой предыдущий пользователь набирал ПИН-код. Клавиши, к которым прикасались, несколько теплее, причём последняя нажатая клавиша теплее предпоследней и так далее. Успешность данного метода, впрочем, зависит от типа клавиатуры (металлические клавиатуры обладают большей теплопроводностью и температура их клавиш быстро выравнивается) и от того, не набирал ли клиент что-нибудь ещё на клавиатуре (например, сумму). Для избежания снятия ПИН-кода по тепловому отпечатку достаточно после работы с клавиатурой на короткое время положить на неё ладонь.

Распространённость

Масштабы банкоматного мошенничества в мире уже сейчас очень велики, потери от него в США составили 2,79 млрд долларов за год на конец мая 2005 года (Gartner), в Великобритании за 2006 год — 61,9 млн. ф.ст. В странах Латинской Америки количество преступлений, связанных с банкоматами, с 2001 по 2005 г. выросло на 15 % . В Восточной Европе и бывшем СССР проблема стоит менее остро из-за меньшего объёма использования электронных платёжных средств, но, тем не менее, уровень связанных с электронными картами преступлений также растёт. По официальным данным, потери от мошенничества на Украине составляют до 0,06 % годового оборота по картам (90 млн гривен в 2006). По неофициальным оценкам специалистов Национального банка Украины в реальности эта величина составляет до одного процента всего оборота по картам, то есть фактический объём воровства за 2006 год составил около миллиарда гривен.

Правила безопасности при работе с банкоматом

• Если вы привыкли снимать деньги в одном и том же банкомате, запомните его внешний вид. При изменении внешнего вида щели для карточки лучше её даже не вставлять.
• Прикрывайте клавиатуру руками при наборе ПИН-кода. Различные предметы около экрана — это, скорее всего, маскировка для скрытой камеры.
• Наиболее защищены банкоматы, находящиеся на территории банка, так как они регулярно осматриваются сотрудниками банка. Однако эта защита не абсолютная.

Источники

Литература

• Павел Юржик Платежные карты. Энциклопедия 1870-2006 = Platebni karty: Encyklopedie 1870-2006. — М .: «Альпина Паблишер», 2007. — 296 с. — ISBN 5-9614-0436-6

Ссылки

• Первый Российский сайт, посвященный ремонту и обслуживанию банкоматов. .

Системы расчётов по банковским картам
Глобальные	VISA MasterCard American Express Diners Club JCB
Россия	Золотая Корона Union Card STB Card СБЕРКАРТ ЕПСС УЭК
СНГ	Золотая Корона Union Card (Украина, Беларусь, Кыргызстан) Armenian Card (Армения) Белкарт (Беларусь) Национальная система массовых электронных платежей (Украина)
Африка	CashNet Interswitch SASWITCH
Азия	1Link ACS ALTO Artajasa atm ATM BCA ATM Bersama ATM BII (Superkasa) BancNet Banks Cash Service BANCS Bankline Cashnet CashTree ENS ETC Expressnet Himbara JETCO EPS Link MICS MEPS MegaLink MITR MNET NFS Nationlink UnionPay Yucho FISC
Вест-Индия	ATH (interbank network) ATH Midas Unired
Европа	4B Altın Nokta BankAxept Bankomat BKM Cash Group Cartes Bancaires DIAS Eufiserv Euronet LINK Multibanco Ortak Nokta Otto. ServiRed StarNet
Средний Восток	123 BANCS Bankernet CSC JoNet NAPS OmanSwitch Shetab UAE Switch
Северная Америка	Abby ACCEL/Exchange Access 24 Advantage Alaska Option Alert Allpoint Annie ARN Award BankMate BOH Cash Station Checkokard CO-OP Credit Union 24 Credomatic Discover Network Easy Answer Express Express Teller Fastbank Gulfnet HandiBank Handy 24 Honor Instant Cash Instant Teller Interlink Interac Jeanie KETS LYNX MAC Magic Line Member Access Pacific Minibank Money Belt Money Network MoneyMaker Money Station MOST MPact Networks NYCE Peak Presto! Pulse Quest RED Red Total SC 24 Service Card System SHAZAM STAR SUM The Exchange Transact Transfund TX Network Tyme Universal Money Center Via X-PRESS 24 Yankee 24
Южная Америка	GlobalNet Link Redbanc Telebanco Unicard Conexus Suiche 7B Banelco
См. также

Цены

Ориентировочная стоимость разработки проектно-сметной документации для тепловых пунтков (ИТП или ЦТП)*

Стоимость разработки проектно-сметной документации (ПСД) зависит от факторов, влияющих на трудозатраты, таких как:

— установленная мощность;

— количество присоединенных систем теплопотребления;

— наличие согласований;

— состава проектной/рабочей документации и т. п.

* Указанная в таблице стоимость включает в себя:

— разработку 3Д-модели теплового пункта;

— разработку рабочей документации, включающей:

         раздел ТМ «Тепломеханические решения»;

         раздел АТМ «Автоматизация и диспетчеризация»;

         раздел ЭОМ «Силовое электрооборудование и электроосвещение»;

         раздел УУТЭ «Узел учета тепловой энергии»;

— разработку раздела СД «Сметная документация»;

— согласование с теплоснабжающей организацией (например, ПАО «МОЭК»).

Если требуется только часть, от предложенного объем работ, то стоимость может быть ниже, чем указанная в таблице.

** Подразумевается количество вторичных присоединяемых систем теплопотребления (которые преобразовываются или регулируются) к тепловому пункту (например — отопление, гвс, вентиляция, технология и т.п.).



                Стоимость выполнения поверочного расчета оборудования ЦТП и вторичных тепловых сетей с согласованием в ПАО «МОЭК», ориентировочно, составляет 250 т. р.



                Стоимость  разработки раздела проекта УУТЭ «Узел учета тепловой энергии» (отдельно от разработки проекта теплового пункта) с согласованием в Горэнергосбыте (Филиал №11 ПАО «МОЭК»), ориентировочно,  составляет 50 т.р.



               Стоимость разработки ПСД (проектно-сметной документации) для котельных варьируется в более широком диапазоне и имеет больше нюансов, влияющих на трудозатраты. Ориентировочная стоимость разработки ПСД «Самых простых котельных» (не бытовых) котельных начинается от 200 т.р. и включает в себя разделы, в дополнение к вышеуказанным:

               — ГСВ «Газоснабжение внутреннее»;

               — АПС «Автоматическая пожарная сигнализация».



               При необходимости, за дополнительную стоимость, разрабатываются иные разделы проектной и рабочей документации и проводится экспертиза (в т.ч. государственная) проектной документации в качестве генпроектировщика (или субпроектировщика) на строительство (новое, реконструкцию, капитальный ремонт) теплового пункта или котельной.

              Окончательная стоимость в виде технико-коммерческого предложения, будет представлена после анализа имеющихся у Вас исходных данных.

                Звоните или пишите нам.

                Будем рады ответить на все имеющиеся у Вас вопросы.



ПРОЕКТ ТМ-9

“Управление строительства, капитального ремонта и инвестиций администрации Ступинского муниципального района благодарит коллектив ООО «ПРОЕКТ ТМ-9» за многолетнее сотрудничество в проектировании, ведении авторского надзора, сопровождении в экспертизе объектов образования, здравоохранения и культуры Ступинского района. Надеемся на плодотворную работу в будущем.”

С. И. Сыроватский

Начальник Управления строительства и архитектуры, Администрация Ступино

“ЗАО «СХЗ» благодарит сотрудников коллектива ООО «ПРОЕКТ ТМ-9» за доброжелательные партнерские отношения и плодотворное в проектировании складских помещений на территории завода. Высокий профессионализм Ваших сотрудников, гибкий подход и ответственность позволяют высоко оценить наше сотрудничество с Вашей компанией. Желаем Вашему коллективу дальнейшего благополучия и процветания.”

В.С. Локонов

Исполнительный директор, ЗАО «СХЗ»

Выражаю глубокую признательность за выполнение проекта градостроительной концепции и проекта планировки территории ООО «Пансионат «Соколова Пустынь». Благодарю за сотрудничество, взаимопонимание с Вашей стороны и внимательное отношение со стороны персонала. Уверен в сохранении сложившихся отношений и надеюсь на дальнейшее взаимовыгодное и плодотворное сотрудничество.

Чулюков С.В.

Директор, ООО «Пансионат «Соколова Пустынь»

Компания ООО «Марс» благодарит коллектив ООО «ПРОЕКТ ТМ-9» за многолетнее плодотворное сотрудничество при выполнении ряда важных проектов, направленных на развитие компании Марс и всего Ступинского района. Качество выполнения работ, ответственность, увлеченность коллектива обеспечивает успешную работу компании ООО «ПРОЕКТ ТМ-9» . Желаем дальнейших успехов лично руководителю мастерской Смиршиной Татьяне Николаевне, ГИПу Митькиной Елене Николаевне и всему дружному коллективу.

Ребров М.Ф.

Директор по развитию проивоздств, ООО «Марс»

Хотим выразить свою благодарность организации ООО «ПРОЕКТ ТМ-9» в лице Руководителя мастерской Смиршиной Татьяны Николаевны, которая зарекомендовала себя, как надежный деловой партнер. Основной принцип работы основан на партнерских отношениях с подрядными организациями в том числе. Взаимное сотрудничество занимает, на наш взгляд, большое место в сфере проектирования. Надеемся на сохранение сложившихся отношений и на дальнейшее взаимовыгодное и плодотворное сотрудничество.

Елисеева В.В.

Генеральный директор, National Environmental Company Co. Ltd.

Позвольте поблагодарить Вас за огромный вклад в разработку проекта строи-тельства здания Ступинской районной станции по борьбе с болезнями животных, а также в реконструкции здания ветеринарной лечебницы в п. Малино. Мы высоко ценим Ваш добросовестный труд, высокую ответственность и отда¬ем дань профессиональному выполнению поставленных перед Вами задач, пониманию финансовых, политических и экономических ситуаций. Желаем Вам дальнейших успехов в работе, счастья, здоровья Вам и Вашим близким!

Подболотов А.В.

Гачальник ГУВ МО «Стпуинская райСББЖ», Company

Основные осложнения при управлении дыхательными путями в Великобритании: результаты Четвертого национального аудиторского проекта Королевского колледжа анестезиологов и Общества трудных дыхательных путей. Часть 1: анестезия

Фон: Этот проект был разработан для оценки частоты серьезных осложнений при управлении дыхательными путями во время анестезии в Великобритании и изучения этих событий.

Методы: Отчеты об основных осложнениях со стороны дыхательных путей во время анестезии (смерть, повреждение головного мозга, экстренная хирургическая операция на дыхательных путях, непредвиденная госпитализация в отделение интенсивной терапии) были собраны из всех больниц Национальной службы здравоохранения в течение 1 года.Группа экспертов оценила критерии включения, исход и управление проходимостью дыхательных путей. Соответствующая одновременная перепись оценила знаменатель в 2,9 миллиона общих анестетиков ежегодно.

Полученные результаты: Из 184 отчетов, соответствующих критериям включения, 133 относились к общей анестезии: 46 событий на миллион общих анестетиков [95% доверительный интервал (ДИ) 38–54] или один на 22 000 (95% ДИ 1 на 26–18 000).События, связанные с анестезией, привели к 16 смертельным случаям и трем эпизодам стойкого повреждения головного мозга: уровень смертности 5,6 на миллион общих анестетиков (95% ДИ 2,8–8,3): один на 180 000 (95% ДИ 1 на 352–120 000). Эти оценки предполагают, что все такие случаи были зафиксированы. Показатели смертности и повреждения головного мозга для различных устройств дыхательных путей (маска для лица, надгортанные дыхательные пути, трахеальная трубка) различались незначительно. Обеспечение проходимости дыхательных путей было признано хорошим в 19% поддающихся оценке случаев анестезии. Элементы медицинской помощи были признаны неудовлетворительными в трех четвертях: только в трех смертельных случаях обеспечение проходимости дыхательных путей было признано исключительно хорошим.

Выводы: Хотя эти данные показывают, что частота летальных исходов и повреждений головного мозга в результате обеспечения проходимости дыхательных путей во время общей анестезии низка, статистический анализ распределения отчетов предполагает, что было зарегистрировано всего лишь 25% соответствующих инцидентов. Таким образом, это указывает на нижний предел частоты таких осложнений. Обзор управления проходимостью дыхательных путей показывает, что в большинстве случаев есть «возможности для улучшения».

Обрезка и упорядочивание видео и фотографий в iMovie

Точно настройте свой фильм, изменяя длину клипов, изменяя последовательность клипов и разделяя клипы.

Обрезка и упорядочивание клипов на iPhone или iPad

Обрезные клипсы

Вы можете обрезать видеоклип или фотографию, чтобы они отображались в вашем проекте в течение более короткого или более длительного периода времени.

1. Открыв проект, коснитесь видеоклипа или фотографии на шкале времени. Вокруг выбранного клипа появится желтая подсветка.
2. Чтобы увеличить клип, разведите пальцы в центре шкалы времени. При увеличении масштаба вы можете увидеть больше деталей в клипе, что может облегчить редактирование.
3. Перетащите начало или конец клипа, чтобы сделать клип короче или длиннее:
   • Чтобы сделать клип длиннее, перетащите край клипа от центра клипа.
   • Чтобы сделать клип короче, перетащите край клипа к центру клипа.

Если вы не можете перетащить край клипа, возможно, в начале или конце этого клипа нет дополнительного видео. Например, если вы добавили видеоклип продолжительностью 20 секунд, вы не сможете сделать его длиннее 20 секунд. Это также может означать, что клип имеет самую короткую длину, разрешенную iMovie, которая составляет 0,3 секунды. Если вы все же хотите изменить продолжительность клипа, попробуйте изменить скорость клипа.

Расставить зажимы

Вы можете изменить последовательность клипов на шкале времени, чтобы она изменялась при появлении определенного клипа в вашем фильме. В открытом проекте коснитесь и удерживайте видеоклип или фотографию на шкале времени, пока они не поднимутся за пределы шкалы времени, затем перетащите клип в другое место на шкале времени.

Разъемные зажимы

При разделении клипа вы можете настроить продолжительность каждого раздела, удалить ненужные разделы или добавить разные заголовки в каждый раздел.

1. Прокрутите шкалу времени, чтобы разместить указатель воспроизведения (белая линия) там, где вы хотите разделить клип.
2. При необходимости разведите пальцы в центре шкалы времени, чтобы увеличить клип.
3. Коснитесь клипа, коснитесь кнопки действий, затем коснитесь «Разделить». Или коснитесь клипа, а затем проведите пальцем вниз по ползунку на клипе, как если бы вы разрезали клип пальцем.

iMovie помещает переход «Нет» (также известный как переход) между двумя вновь созданными клипами.Вы можете изменить этот переход на перекрестное растворение или другой переход.

Обрезка и упорядочивание клипов на Mac

Обрезные клипсы

Вы можете обрезать видеоклип или фотографию, чтобы они отображались в вашем фильме в течение более короткого или более длительного периода времени.

1. Открыв проект, прокрутите шкалу времени, чтобы найти клип, который нужно обрезать.
2. Чтобы увеличить клип, выберите «Просмотр»> «Увеличить», нажмите знак Command – Plus (+) или сожмите трекпад. При увеличении масштаба вы можете увидеть больше деталей в клипе, что может облегчить редактирование.
3. На шкале времени удерживайте указатель над началом или концом клипа, который вы хотите обрезать, пока ваш указатель не превратится в инструмент обрезки клипа. Стрелки указывают, в каком направлении можно обрезать клип:

• Чтобы сделать клип длиннее, перетащите край клипа от центра клипа.
• Чтобы сделать клип короче, перетащите край клипа к центру клипа.

Если вы не можете перетащить край клипа, это означает, что в начале или конце этого клипа нет дополнительного видео. Например, если вы добавили видеоклип продолжительностью 20 секунд, вы не сможете сделать его длиннее 20 секунд. Это также может означать, что клип имеет самую короткую длину, разрешенную iMovie, которая составляет 0,1 секунды. Если вы все же хотите изменить продолжительность клипа, попробуйте изменить скорость клипа.

Добавляйте или снимайте рамки с помощью триммера для клипсов

Для более точного редактирования вы можете использовать триммер клипа, чтобы добавлять или удалять отдельные кадры из видеоклипа. Вы также можете увидеть, какая часть вашего клипа используется в вашем фильме.

1. На шкале времени выберите клип, который нужно обрезать.
2. Выберите «Окно»> «Показать триммер». Выбранный клип появится в триммере клипа над шкалой времени.Часть клипа, которая отображается в вашем фильме, отображается между двумя белыми линиями, а части вашего клипа, которые не отображаются в вашем фильме, затемняются и находятся за пределами белых линий.
3. Удерживайте указатель на линии в начале или в конце клипа, пока не появится инструмент обрезки клипа, затем сделайте клип длиннее или короче:
   • Чтобы сделать клип длиннее, добавляя кадры, перетащите его от центра клипа.
   • Чтобы сделать клип короче за счет удаления кадров, перетащите его к центру клипа.

Вы можете использовать другую часть одного и того же клипа, сохраняя его длину в проекте:

1. В устройстве для обрезки клипов наведите указатель на клип, пока не появится инструмент для обрезки клипов.
2. Перетащите выбранную часть клипа влево или вправо.
3. Чтобы закрыть триммер клипа, нажмите Return.

Расставить зажимы

Вы можете изменить последовательность клипов на шкале времени, чтобы она изменялась при появлении определенного клипа в вашем фильме.В открытом проекте щелкните видеоклип или фотографию на шкале времени, затем перетащите клип влево или вправо в зависимости от того, где вы хотите, чтобы клип появился в вашем фильме:

• Если вы хотите, чтобы клип появился раньше, перетащите видеоклип влево, затем отпустите.
• Если вы хотите, чтобы клип появился позже, перетащите видеоклип вправо, затем отпустите.

Вы также можете перемещать несколько клипов одновременно:

1. Удерживайте нажатой клавишу Command при щелчке каждого клипа, который нужно выбрать, перетащите прямоугольник выделения вокруг клипов или удерживайте клавишу Shift при щелчке каждого клипа.
2. Перетащите клипы на новое место на шкале времени.

Разъемные зажимы

При разделении клипа вы можете настроить продолжительность каждого раздела, удалить ненужные разделы или добавить разные заголовки в каждый раздел.

1. Прокрутите шкалу времени, чтобы разместить указатель воспроизведения (белая линия) там, где вы хотите разделить клип.
2. При необходимости выберите «Просмотр»> «Увеличить» или нажмите Command – Plus (+), чтобы увеличить клип.
3. Чтобы разделить клип, выберите «Модификация»> «Разделить клип» или нажмите Command-B.

После разделения клипа добавьте переход, например перекрестное растворение между клипами.

Дата публикации: 6 октября 2021 г.

% PDF-1.6 % 2914 0 объект > эндобдж xref 2914 272 0000000016 00000 н. 0000011195 00000 п. 0000021563 00000 п. 0000024648 00000 п. 0000025519 00000 п. 0000026115 00000 п. 0000026329 00000 п. 0000026613 00000 п. 0000026692 00000 п. 0000027026 00000 п. 0000027237 00000 п. 0000027451 00000 п. 0000027735 00000 п. 0000028070 00000 п. 0000028281 00000 п. 0000028494 00000 п. 0000028784 00000 п. 0000029120 00000 н. 0000029331 00000 п. 0000029545 00000 п. 0000029836 00000 п. 0000030175 00000 п. 0000030386 00000 п. 0000030600 00000 п. 0000030889 00000 п. 0000031226 00000 п. 0000031437 00000 п. 0000031651 00000 п. 0000031935 00000 п. 0000032268 00000 н. 0000032479 00000 п. 0000032693 00000 п. 0000032984 00000 п. 0000033323 00000 п. 0000033536 00000 п. 0000033750 00000 п. 0000034041 00000 п. 0000034380 00000 п. 0000034593 00000 п. 0000034806 00000 п. 0000035090 00000 н. 0000035426 00000 п. 0000035639 00000 п. 0000035854 00000 п. 0000036140 00000 п. 0000036475 00000 п. 0000036688 00000 п. 0000036903 00000 п. 0000037188 00000 п. 0000037525 00000 п. 0000037738 00000 п. 0000037953 00000 п. 0000038245 00000 п. 0000038584 00000 п. 0000038797 00000 п. 0000039011 00000 п. 0000039299 00000 н. 0000039637 00000 п. 0000039852 00000 п. 0000040067 00000 п. 0000040362 00000 п. 0000040703 00000 п. 0000040918 00000 п. 0000041132 00000 п. 0000041414 00000 п. 0000041748 00000 п. 0000041959 00000 п. 0000042174 00000 п. 0000042460 00000 п. 0000042796 00000 н. 0000043009 00000 п. 0000043223 00000 п. 0000043508 00000 п. 0000043845 00000 п. 0000044060 00000 п. 0000044274 00000 п. 0000044557 00000 п. 0000044888 00000 н. 0000045099 00000 н. 0000045312 00000 п. 0000045592 00000 п. 0000045923 00000 п. 0000046132 00000 п. 0000046347 00000 п. 0000046637 00000 п. 0000046974 00000 п. 0000047185 00000 п. 0000047399 00000 п. 0000047681 00000 п. 0000048015 00000 п. 0000048226 00000 п. 0000048441 00000 п. 0000048720 00000 н. 0000049047 00000 н. 0000049254 00000 п. 0000049468 00000 п. 0000049750 00000 п. 0000050084 00000 п. 0000050295 00000 п. 0000050510 00000 п. 0000050799 00000 п. 0000051137 00000 п. 0000051348 00000 п. 0000051563 00000 п. 0000051844 00000 п. 0000052177 00000 п. 0000052388 00000 п. 0000052615 00000 п. 0000052842 00000 п. 0000053069 00000 п. 0000053296 00000 н. 0000053523 00000 п. 0000053659 00000 п. 0000053885 00000 п. 0000054111 00000 п. 0000054337 00000 п. 0000054564 00000 п. 0000054791 00000 п. 0000055018 00000 п. 0000055245 00000 п. 0000055472 00000 п. 0000055609 00000 п. 0000055835 00000 п. 0000056062 00000 п. 0000056289 00000 п. 0000056516 00000 п. 0000056742 00000 п. 0000056968 00000 п. 0000057193 00000 п. 0000057420 00000 п. 0000057646 00000 п. 0000057871 00000 п. 0000058098 00000 п. 0000058325 00000 п. 0000058552 00000 п. 0000058778 00000 п. 0000059004 00000 п. 0000059231 00000 п. 0000059457 00000 п. 0000059683 00000 п. 0000059910 00000 п. 0000060137 00000 п. 0000060363 00000 п. 0000060588 00000 п. 0000060814 00000 п. 0000060995 00000 п. 0000061087 00000 п. 0000062683 00000 п. 0000063464 00000 п. 0000064227 00000 п. 0000065048 00000 п. 0000066457 00000 п. 0000067825 00000 п. 0000069565 00000 п. 0000071040 00000 п. 0000071070 00000 п. 0000071147 00000 п. 0000071262 00000 п. 0000071552 00000 п. 0000071629 00000 п. 0000071919 00000 п. 0000071996 00000 п. 0000072286 00000 п. 0000072363 00000 п. 0000072653 00000 п. 0000072730 00000 н. 0000073020 00000 п. 0000073097 00000 п. 0000073387 00000 п. 0000073464 00000 п. 0000073754 00000 п. 0000073831 00000 п. 0000074121 00000 п. 0000074198 00000 п. 0000074487 00000 п. 0000074564 00000 п. 0000074853 00000 п. 0000074930 00000 п. 0000075219 00000 п. 0000075296 00000 п. 0000075587 00000 п. 0000075664 00000 п. 0000075954 00000 п. 0000076031 00000 п. 0000076321 00000 п. 0000076398 00000 п. 0000076686 00000 п. 0000076763 00000 п. 0000077054 00000 п. 0000077131 00000 п. 0000077422 00000 п. 0000077499 00000 н. 0000077790 00000 п. 0000077867 00000 п. 0000109252 00000 н. 0000109509 00000 н. 0000109807 00000 н. 0000109991 00000 н. 0000110104 00000 п. 0000110511 00000 п. 0000110588 00000 н. 0000110879 00000 н. 0000110956 00000 п. 0000111254 00000 н. 0000111438 00000 п. 0000111846 00000 н. 0000111923 00000 н. 0000112213 00000 н. 0000112290 00000 н. 0000112580 00000 н. 0000112657 00000 н. 0000112947 00000 н. 0000113024 00000 н. 0000113314 00000 н. 0000135663 00000 н. 0000135914 00000 н. 0000136260 00000 н. 0000136497 00000 н. 0000154121 00000 н. 0000154379 00000 н. 0000154911 00000 н. 0000155378 00000 н. 0000176949 00000 н. 0000177220 00000 н. 0000177518 00000 н. 0000177707 00000 н. 0000202471 00000 н. 0000202734 00000 н. 0000203106 00000 н. 0000203438 00000 н. 0000217963 00000 н. 0000218221 00000 н. 0000218532 00000 н. 0000218774 00000 н. 0000219247 00000 н. 0000219676 00000 н. 0000248083 00000 н. 0000248348 00000 н. 0000248856 00000 н. 0000249407 00000 н. 0000262143 00000 н. 0000262405 00000 н. 0000262800 00000 н. 0000263191 00000 п. 0000282637 00000 н. 0000282904 00000 н. 0000283440 00000 н. 0000283963 00000 н. 0000294550 00000 н. 0000294812 00000 н. 0000295118 00000 н. 0000295358 00000 н. 0000338539 00000 н. 0000338789 00000 н. 0000338860 00000 н. 0000339392 00000 н. 0000339421 00000 н. 0000340088 00000 н. 0000340223 00000 н. 0000367415 00000 н. 0000367673 00000 н. 0000367744 00000 н. 0000368182 00000 н. 0000368211 00000 н. 0000368771 00000 н. 0000368913 00000 н. 0000369029 00000 н. 0000369154 00000 н. 0000369277 00000 н. 0000369338 00000 п. 0000010976 00000 п. 0000005858 00000 п. трейлер ] >> startxref 0 %% EOF 3185 0 объект > поток xXy8 [_6 $ dLaMc $ Mdh35I! CFe,: 9SfE4N @ 8% u *] kqz} {} w} s = {uz

IntelGenx объявляет о финансировании правительством Канады проекта CNS VersaFilm (TM)

Сен-Лоран, Квебек — (Newsfile Corp.- 30 апреля 2014 г.) — IntelGenx Corp. (TSXV: IGX) (OTCQX: IGXT) («IntelGenx»), канадская компания по доставке лекарств, специализирующаяся на пероральной доставке лекарств, объявила о финансовой поддержке Национального исследовательского совета Канады по промышленным исследованиям. Программа помощи (NRC-IRAP). Помимо консультационных услуг и технических знаний, финансирование, предоставляемое NRC-IRAP, будет поддерживать дальнейшую разработку продукта для лечения заболеваний и расстройств центральной нервной системы (ЦНС). Продукт будет основан на запатентованной IntelGenx технологии пероральной тонкой пленки VersaFilm ™.

«Мы очень рады поддержке этого проекта со стороны NRC-IRAP», — сказал Раджив Хосла, президент и главный исполнительный директор IntelGenx. «Это еще одно свидетельство наших научных инноваций и опыта, которые, как мы полагаем, позволят нам разработать новую терапевтическую организацию, предлагающую лечебные преимущества некоторым пациентам с ЦНС в будущем».

Для сохранения конкурентного преимущества IntelGenx в настоящее время не раскрываются какие-либо конкретные детали, относящиеся к этому проекту.

О IntelGenx:

IntelGenx — компания по доставке лекарств, специализирующаяся на разработке пероральных продуктов с контролируемым высвобождением, а также новых быстро распадающихся систем доставки. IntelGenx использует свою уникальную многослойную систему доставки для обеспечения высвобождения активных лекарств в желудочно-кишечном тракте нулевого порядка. IntelGenx также разработала новые технологии доставки для быстрой доставки фармацевтически активных веществ в полость рта, основываясь на своем опыте работы с быстро распадающимися пленками.В портфель разработок IntelGenx входят продукты для лечения таких симптомов, как тяжелая депрессия, гипертония, эректильная дисфункция, мигрень, бессонница, заболевания ЦНС, идиопатический фиброз легких, онкология и боль, а также продукты для здоровья животных. Более подробная информация о компании доступна на сайте www.intelgenx.com.

Заявления прогнозного характера:

Этот документ может содержать прогнозную информацию об операционных результатах и ​​деловых перспективах IntelGenx, которые связаны со значительными рисками и неопределенностями.Заявления, которые не являются чисто историческими, являются прогнозными заявлениями по смыслу Раздела 21E Закона о фондовых биржах 1934 года с поправками и Раздела 27A Закона о ценных бумагах 1933 года с поправками. Эти заявления включают, но не ограничиваются ими, заявления о планах, целях, ожиданиях, стратегиях, намерениях или других характеристиках будущих событий или обстоятельств IntelGenx и обычно обозначаются словами «может», «ожидает», «ожидает», «намеревается», «планирует», «верит», «ищет», «оценивает», «мог бы», «хотел бы» и другие подобные выражения.Все заявления прогнозного характера полностью оговорены этим предостережением. Поскольку эти прогнозные заявления подвержены ряду рисков и неопределенностей, фактические результаты IntelGenx могут существенно отличаться от тех, которые выражены или подразумеваются в этих прогнозных заявлениях. Факторы, которые могут вызвать или способствовать возникновению таких различий, включают, помимо прочего, те, которые обсуждаются под заголовком «Факторы риска» в годовом отчете IntelGenx по форме 10-K за финансовый год, закончившийся 31 декабря 2013 г., поданном в США. Комиссия по ценным бумагам и биржам штата и доступна на сайте www.sec.gov, а также в канадские регулирующие органы по ценным бумагам и на сайте www.sedar.com. IntelGenx не берет на себя никаких обязательств по обновлению таких прогнозных заявлений.

Ни TSX Venture Exchange, ни OTCQX не одобрили и не отклонили содержание этого пресс-релиза.

КОНТАКТ:
Д-р Раджив Хосла
Президент и генеральный директор
IntelGenx Corp.
T: +1 514-331-7440
Факс: +1 514-331-0436
www.intelgenx.com

Матрица отслеживания требований (Trace Matrix, RTM, TM)

Матрица отслеживания требований (RTM) — это документ, который связывает требования на протяжении всего процесса проверки.Цель матрицы прослеживаемости требований — гарантировать, что все требования, определенные для системы, проверены в протоколах тестирования. Матрица прослеживаемости — это инструмент как для группы валидации, чтобы гарантировать, что требования не будут потеряны во время проекта валидации, так и для аудиторов, чтобы проверить документацию валидации.

Матрица прослеживаемости требований обычно разрабатывается одновременно с первоначальным списком требований (либо Спецификация требований пользователя, либо Спецификация функциональных требований).По мере разработки проектных спецификаций и протоколов испытаний матрица прослеживаемости обновляется и включает обновленные документы. В идеале требования должны быть привязаны к конкретному этапу тестирования в протоколе тестирования, в котором они тестируются.

Пример матрицы прослеживаемости требований

Матрица прослеживаемости может ссылаться либо на идентификаторы требований (уникальные номера для каждого требования), либо на само фактическое требование. В примере, показанном ниже, требования прослеживаются между спецификацией функциональных требований, спецификацией проекта и эксплуатационной квалификацией.

Функциональные требования	Технические характеристики конструкции	Тестовые наборы
Программа будет иметь функциональный контрольный журнал.	Каждая форма будет использовать fxn_Audit_Trail в процедуре события OnUpdate.	OQ, Контрольный пример 3, шаг 52: проверка журнала аудита

Дополнительные примеры см. В нашем шаблоне FastVal Traceability Matrix.

В более сложных системах матрица прослеживаемости может включать ссылки на дополнительную документацию, включая требования пользователей, оценки рисков и т. Д.

Матрицу прослеживаемости можно создать и поддерживать в автоматическом инструменте, в электронной таблице Excel или таблице MS Word.

Часто задаваемые вопросы

В: Требуются ли матрицы прослеживаемости FDA и другими регулирующими органами?
A: Свод федеральных нормативных актов США конкретно не требует наличия матрицы прослеживаемости, но создание матрицы прослеживаемости признано передовой практикой валидации. Общие принципы проверки программного обеспечения FDA гласят: «Проверка программного обеспечения включает подтверждение соответствия всем спецификациям программного обеспечения и подтверждение того, что все требования к программному обеспечению прослеживаются до системных спецификаций (стр. 7, раздел 3.2) ». Матрицы прослеживаемости также упоминаются в Приложении 11, 4.4, в котором говорится: «Требования пользователей должны отслеживаться на протяжении всего жизненного цикла». Отсутствие матрицы прослеживаемости само по себе не должно вызывать наблюдение со стороны аудитора FDA, но, вероятно, будет указываться как показатель того, что процесс валидации не соответствовал признанным отраслевым практикам валидации.

Q: Как Ofni Systems создает свои матрицы прослеживаемости?
A: Мы используем служебную программу автоматической матрицы прослеживаемости для обеспечения прослеживаемости требований и создания фактического документа прослеживаемости требований.Другие организации могут использовать электронные таблицы Excel для ведения таблицы требований, несмотря на то, что это чрезвычайно сложно поддерживать вручную.

Не нашли ответа на свой вопрос?
Свяжитесь с нами и задайте нам свой вопрос.

Сокращения

Иногда используются следующие термины или сокращения: Traceability Matrix, Trace Matrix, RTM, TM

Ресурсы для валидационного документа

Электронная книга «Рука Этельберты»

1.F.6. Возмещение — Вы соглашаетесь возместить ущерб и владеть Фондом, владельцем товарного знака, любыми агент или сотрудник Фонда, любое лицо, предоставляющее копии электронных произведений Project Gutenberg-tm в в соответствии с этим соглашением, и любые волонтеры связанные с производством, продвижением и распространением электронных работ Project Gutenberg-tm, безвредные от любой ответственности, издержек и расходов, включая юридические сборы, которые прямо или косвенно возникают из следующее, что вы делаете или вызываете: (а) распространение этого или любого проекта Gutenberg-tm работы, (б) изменения, модификации или дополнения или удаления из любой работы Project Gutenberg-tm, и (c) любой дефект, который вы вызываете.

Раздел 2. Информация о миссии Project Gutenberg-tm

Project Gutenberg-tm является синонимом бесплатного распространения. электронных произведений в форматах, понятных самому широкому кругу множество компьютеров, включая устаревшие, старые, среднего возраста и новые компьютеры. Он существует из-за усилия сотен волонтеров и пожертвования от люди из всех слоев общества.

Волонтеры и финансовая поддержка для предоставления волонтеров с необходимой им помощью, имеет решающее значение для достижения Цели проекта Gutenberg-tm и обеспечение того, чтобы Коллекция Project Gutenberg-tm останется в свободном доступе доступны для будущих поколений.В 2001 г. Фонд литературного архива проекта Гутенберга был создан, чтобы обеспечить безопасное и постоянное будущее для Проект Гутенберг-тм и будущие поколения. Чтобы узнать больше о литературном проекте Гутенберга Архив фонда и как ваши старания и пожертвования может помочь, см. разделы 3 и 4 и фундамент веб-страница по адресу http://www.gutenberg.net/fundraising/pglaf.

Фонд литературного архива проекта Гутенберга некоммерческая образовательная корпорация 501 (c) (3) организована по законам штата Миссисипи и получил статус освобожденного от уплаты налогов налоговой службой Услуга.Фонд ein или федеральный ИНН: 64-6221541. Взносы в Фонд литературного архива проекта Гутенберга подлежат вычету из налогооблагаемой базы в полной мере, разрешенной Федеральные законы США и законы вашего штата.

Главный офис Фонда расположен на 4557 Мелан, доктор С. Фэрбенкс, AK, 99712., но это волонтеры и сотрудники разбросаны повсюду многочисленные локации. Офис компании расположен на 809 North 1500 West, Солт-Лейк-Сити, UT 84116, (801) 596-1887, электронная почта business @ pglaf.орг. Эл. адрес контактные ссылки и актуальная контактная информация могут можно найти на сайте Фонда и в официальных страница по адресу http://www.gutenberg.net/about/contact

Для дополнительной контактной информации:
Д-р Грегори Б. Ньюби
Главный исполнительный директор и Директор
[email protected]

Т-М-9

(Щелкните изображение, чтобы открыть PDF)

Последняя редакция

15.06.2021 ДОБАВЛЕННЫЕ ОБЩИЕ ПРИМЕЧАНИЯ (C) И (D).ДОБАВЛЕНЫ ДОПОЛНИТЕЛЬНЫЕ ЗНАКИ К ДЕТАЛЯМ ПЕРЕСЕЧЕНИЯ РАМПЫ.

Соответствующие стандартные чертежи

№

ЧЕРТЕЖ	ОПИСАНИЕ	ЗАМЕЧАНИЯ
Т-М-3	СТАНДАРТЫ МАРКИРОВКИ ОСТРОВОВ ДОРОЖНОГО ДВИЖЕНИЯ, СРЕДНИЙ ПЕЧАТИ НА ОБЫЧНЫХ ДОРОГАХ	ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ МАРКИРОВКИ КАНАЛИЗАЦИИ ОСТРОВОВ

Номера связанных позиций

ПУНКТ.	U / M	ОПИСАНИЕ
716-04.06	КАЖДЫЙ	МАРКИРОВКА ПЛАСТИКОВОГО ДВУХСТОРОННЯЯ СТРЕЛКА (СТРЕЛКА НЕПРАВИЛЬНОГО ПУТИ)

Архивные стандартные чертежи

ДАТЫ КАЖДОГО ЧЕРТЕЖА (НАЧАЛЬНЫЙ СТАНДАРТНЫЙ ЧЕРТЕЖ ЖИРНЫЙ )
22.03.1985 | 22.02.1988 | 15.07.1991 | 29.07.1998 | 12-12-2000 | 30.11.2004 | 11-01-2011 | 28.06.2019 | 15.06.2021

Если вы обнаружите какие-либо ошибки, недостающую информацию или у вас возникнут вопросы, обращайтесь:
Поддержка TDOT CADD
1200 Джеймс К.Полк Дом
Нэшвилл, TN 37243-1402
[email protected]
.
