Установка розеток и выключателей по евростандарту

Содержание:

1. Требования ПУЭ и евростандарт
2. Евростандарт для кухни
3. Розетки и выключатели в ванных комнатах
4. Розетки и выключатели для жилых помещений

Монтаж электроустановочных изделий в современных помещениях не ограничивается какими-либо строгими рамками. Поэтому дизайнеры интерьеров довольно часто претворяют в жизнь оригинальные и эксклюзивные проекты. Однако, несмотря ни на что, существуют определенные нормы и правила, установленные ПУЭ, которые нужно соблюдать. По этим нормативным документам осуществляется установка розеток и выключателей по евростандарту. Основным отличием установки является расстояние каждой точки от пола.

Требования ПУЭ и евростандарт

Ранее выключатели устанавливались на высоте 1,5-1,7 м, а розетки – не более 1 м. В настоящее время используются так называемые европейские стандарты, где учитывается не только техническая сторона, но и особенности данного помещения. В соответствии с нормами, выключатели располагаются на расстоянии 0,8-1,0 м от пола, а розетки – на 30-40 см.

Отечественные нормативы определяются в первую очередь ПУЭ, ГОСТами и другими документами, содержащими рекомендации по установке выключателей и розеток в том или ином помещении.

• В ванных комнатах источники электроэнергии обычно размещаются на расстоянии не менее 60 см от кранов и дверей душевых кабин. Все изделия должны быть влагозащищенными.
• На кухнях розетки и выключатели запрещается устанавливать выше и ниже мойки. Для этих помещений существуют отдельные рекомендации, которые будут рассмотрены ниже.
• В школах и детских садах расстояние выключателей от пола должно быть не менее 1,8 м, а розетки используются оборудованные специальными защитными экранами.
• От газопроводных труб розетки и выключатели устанавливаются на расстоянии не менее 0,5 метра.

Все эти данные достаточно условные, поскольку в реальной жизни приходится учитывать расстановку мебели в помещении, наличие техники, которая будет подключаться и другие факторы. Во время проектирования следует равномерно распределять все точки, чтобы избежать перегрузок из-за подключения в одно место сразу нескольких мощных электроприборов.

Сегодня для монтажа розеток и выключателей все чаще применяется так называемый европейский стандарт. Высота каждой точки здесь существенно ниже по сравнению с общепринятыми нормативами. Например, средняя высота розеток от пола определена в 30 см, а высота выключателей – 90 см. Фактически никаких специальных евростандартов не существует, поскольку это определение не более чем составная часть евроремонта. Таковым изначально считался любой ремонт, выполненный с применением строительных материалов зарубежного производства.

Каждый вариант обладает собственными плюсами и минусами. Для многих представляется удобным монтаж, выполненный по старым схемам. Например, выключатель, установленный на большой высоте от пола, всегда хорошо видно. Он не закрывается мебелью и совершенно безопасен для маленьких детей.

То же самое касается и розеток, расположенных на высоте 90 см. Они более удобны для включения электроприборов, поскольку не нужно каждый раз нагибаться. Однако, если какой-то бытовой прибор постоянно включен в сеть, то в этом случае больше подойдет евростандарт, позволяющий скрыть не только розетку, но и питающие провода.

Евростандарт для современной кухни

Каждая современная кухня буквально насыщена различной бытовой техникой и оборудованием. Поэтому установка розеток и выключателей по евростандарту в данном помещении имеет большое значение. Высота и места расположения электроустановочных изделий ничем не ограничивается, кроме основных требований ПУЭ. Во всех остальных вопросах следует руководствоваться удобством подключения и дальнейшей эксплуатации установленного оборудования.

На высоту установки существенно влияют размеры и конфигурация кухонной мебели. В связи с этим, исходя из практического опыта, было сформировано несколько уровней, по которым определяется высота установки розеток и выключателей на кухнях:

• На первом уровне (10-15 см) выполняется монтаж розеток под основное оборудование – электроплиту, холодильник, посудомоечную машину и другие мощные агрегаты. Такая высота обеспечивает свободный доступ к розеткам, а сделать после установки мебели — это можно лишь снизу.
• Второй уровень (110-130 см) предназначен для установки розеток, в которые будут включаться электроприборы, наиболее часто использующиеся на кухне – блендеры, чайники, мультиварки и т.д. Для них это наиболее приемлемое и стандартное размещение. Основным местом их использования служит рабочая поверхность кухонной мебели.
• Третий уровень самый высокий (2-2,5 м). Здесь выполняется монтаж и подключение подсветки и вытяжной вентиляции. В данном случае также учитывается возможность свободного доступа к розеткам. Достать их вполне возможно с обычного стула, а с пола они становятся невидимыми, благодаря навесным шкафам.

Данная методика обеспечивает наиболее рациональное распределение всех точек подключения по кухонным стенам. Одновременно размечается и прокладка кабелей, в соответствии с мощностью того или иного оборудования. В таких случаях важна не только высота монтажа розеток и выключателей, но и возможность создания определенного запаса мощности на случай установки дополнительного или более мощного оборудования.

Определенные сложности добавляют водо- и газопроводные трубы, поэтому рекомендуется заранее составить план с указанием не только разводки проводов, но и расположения всех точек по отношению к окнам, дверям, мебели и коммуникациям.

Розетки и выключатели в ванных комнатах

Сравнительно недавно розетки в ванных комнатах вообще не устанавливались. Во-первых, отсутствовала техника, которая требовала отдельного подключения. Стиральные машины старого образца могли подключаться через удлинитель из любого места квартиры. Ну и во-вторых, отсутствовали качественные розетки, защищенные от воздействия влаги.

В настоящее время современную ванную комнату невозможно представить без розеток. Кроме того, часто их установка не ограничивается одной единицей. Только стиральная машина-автомат требует отдельной точки, подключенной к отдельной линии, защищенной собственным УЗО. Мощные агрегаты просто не смогут долго работать через обычный удлинитель. Как правило, высота розеток в этом случае составляет в пределах 1 метра, что позволяет при необходимости очень быстро отключить стиральную машину от сети.

Отдельная розетка потребуется для электрического водонагревателя, поскольку во многих домах именно с помощью бойлера решается проблема горячей воды. Для него также выделяется отдельная линия с УЗО, а сама розетка располагается непосредственно возле самого прибора. Блоки розеток могут устанавливаться над столешницей. От них поступает питание к электробритве, фену и прочей мелкой бытовой технике.

Серьезным ограничением в их установке является обязательное расстояние в 60 см от источников воды. В качестве дополнительных мер безопасности монтаж предполагает установку и подключение заземления, а также использование влагозащитного экрана.

В отличие от розеток, выключатели никогда не монтируются внутри ванных комнат. Они устанавливаются перед входом в помещение на высоте от 80 см и выше. Прокладка кабеля осуществляется напрямую от электрощита в виде отдельной линии скрытым способом. Это позволяет избежать случайных повреждений и контактов с водой. Перед монтажом предварительно составляется план, в котором все расстояния вымеряются и наносятся с максимальной точностью.

Розетки и выключатели для жилых помещений

В жилых помещениях большое значение имеет высота установки розеток и выключателей, а также другие параметры, обеспечивающие не только высокую функциональность, но и безопасную эксплуатацию приборов и бытовой техники.

Грамотное размещение электроустановочных изделий позволит избавиться от множества свисающих дополнительных проводов, удлинителей и сетевых фильтров. В старых домах до сих пор в помещениях установлено не более 2-3 розеток, что создает реальную перегрузку электрической сети.

В современных помещениях точек подключения устанавливается значительно больше. Поэтому необходимо соблюдать все расстояния и размеры с учетом установки мебели. Каждую точку желательно размещать таким образом, чтобы она находилась в непосредственной досягаемости от тех мест, где человек проводит большую часть времени.

Например, в спальнях следует учитывать количество отдыхающих людей. Если спальная комната предназначена для двоих, то розеточные блоки должны располагаться по обе стороны от кровати. Расстояние от пола зависит от используемой мебели, в частности прикроватных тумбочек. При их отсутствии розетки могут устанавливаться практически в любое место на высоту от 30 до 90 см. Если имеются тумбочки, то следует отступить от них вверх на 10-15 см и там определять место монтажа.

В одном блоке с розетками могут объединяться выключатели для светильников бра и верхнего освещения. Светильникам, размещенным на тумбочках, требуются отдельные розетки, которые должны быть предусмотрены в блоке. То же самое касается и торшеров.

Телевизору, установленному на стене, вполне достаточно блока из 5 розеток, расположенного от пола на расстоянии 1,3 м. Если же телевизор установлен на тумбу или низкий комод, высота соответственно уменьшается до 30-60 см. В блоке должно быть три розетки, одно гнездо для антенны и одно – для интернета. Для подключения стационарного компьютера оборудуется еще один розеточный блок.

Высота розеток от пола

Во время ремонта и замены электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как высоко ставить выключатели? Существуют ли какие-нибудь нормы, регламентирующие это?

Существуют ли нормы

В современных квартирах чаще всего можно увидеть один из двух вариантов:

• советский — выключатель на высоте 160-180 см, розетки — 90 см,
• европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Никаких единых стандартов по размещению этого электрооборудования в квартирах нет. Существуют рекомендации СНиП и ПУЭ (Правил Устройства Электроустановок), но это только рекомендации, а не жесткие требования. Регламентируется расположение электророзеток и выключателей в тех местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.

Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности их повреждения и попадания в них воды. Поэтому где их устанавливать, в большинстве случаев решать вам.

«Евростандарт»

Таким названием обозначают расположение электрооборудования в новых домах с евроремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительные на расстоянии 30 см от пола.

Никакими нормами это не регламентируется, просто этот вариант многими считается более удобным, чем советский, который был принят в более старых зданиях. Низко расположенным выключателем удобно пользоваться даже детям, а розетки, установленные близко к полу, позволяют прятать провода и удобно располагать технику с короткими шнурами питания.

Также существует американский стандарт, согласно которому

• розетки устанавливают на 30,5-41 см от уровня пола, рабочих поверхностей,
• расстояние между ними — 180 см, считая от дверного проема.

Рекомендации ПУЭ

Правила устройства электроустановок рекомендуют размещать выключатели на высоте не более метра. Если нужно установить его выше, желательно предусмотреть возможность управления им с помощью шнура.

ПУЭ регламентирует установку электророзеток в ванных и душевых, а также их размещение относительно газопровода.

• От двери душевой электрические розетки должны находиться на расстоянии не меньше 0,6 м.
• Запрещено их устанавливать в банях, саунах, ванных, душевых, кроме душевых и ванных в квартирах и гостиничных номерах.
• От газопроводов электрооборудование помещают на расстоянии не менее 0,5 м.
• Розетку в ванной подключают через аппарат УЗО (устройство защитного отключения).
• Каждая группа электророзеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП (Сводов правил)

Расстояние от розетки до двери душевой кабинки, согласно ГОСТу, тоже должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

• на каждые 4 м периметра жилой комнаты устанавливают одну электророзетку, а в коридорах — одну на каждые 10 кв.м площади.
• расстояние до кондиционеров и электроплит не регламентируется,
• в частном и одноквартирном доме количество электророзеток определяется заказчиком (владельцем).

Рекомендации для разных комнат

Кухня

На кухне находится много бытовой техники, поэтому розеток должно быть достаточно, чтобы не приходилось включать приборы, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновки, тостера, мультиварки и подобной малогабаритной техники, розетки ставят на высоте 20 см от рабочей поверхности или 110-120 см от уровня пола. Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых имеют обычно высоту 0,9 м.

Возле раковины электророзетки желательно установить с защитными крышками. От мойки их делают на расстоянии около 80 см.

Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встроенных в мебель, располагают в 2-2,5 м от пола, от центра вытяжки при этом должно быть не меньше 20 см. Расположенные на таком уровне электророзетки не видно с пола, они прячутся за шкафчиками, а чтобы добраться до них, достаточно встать на стул. Это удобно, так как пользуются ими не очень часто.

Розетки для встроенной техники обычно ставят на высоте 0,3-0,6 м от пола, не нужно устанавливать их непосредственно за техникой, чтобы к ним оставался свободный доступ. Обычно для этого выпиливают задние стенки шкафчиков и тумб, но в современной мебели есть цоколь высотой около 12 см. Удобно поместить розетки именно в нем, это примерно 10 см от пола.

На кухне необходимо разместить электророзетки для приборов таким образом, чтобы не возникало перегрузки. Если установлены стиральная и посудомоечная машина, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, не стоит подключать его через удлинитель.

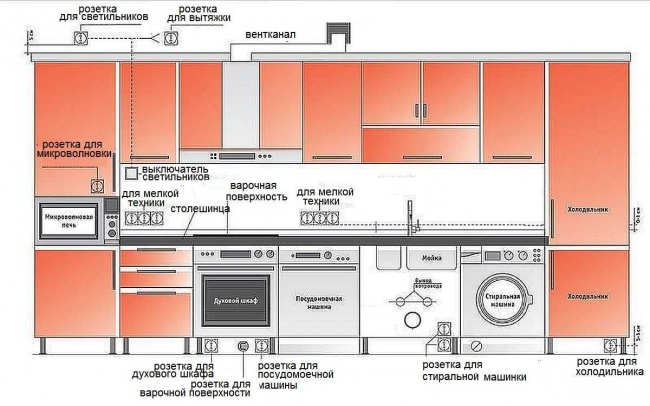

Примерная схема расположения розеток на кухне показана на рисунке. Если позволяет место, предусмотрите дополнительные в углах, над обеденным столом, а если на кухне будет телевизор, то там, где он будет стоять.

Ванная

Влажность в ванной всегда повышена, поэтому здесь используется электрооборудование с усиленной защитой от влаги — не меньше IP44, электророзетки должны иметь брызгозащитную крышку. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.

Согласно Правилам установки электрооборудования, от двери душевой кабинки розетки должны находиться не менее чем в 60 см, такое же расстояние соблюдается и от раковины.

Высоту от пола выбирают любую удобную, но в ванной нельзя ставить электророзетки на высоте меньше 15 см от пола, чтобы в них не попадала вода во время возможной протечки.

Для разных приборов рекомендуется высота:

• 1 м — для стиральной машины,
• 1,8 м — для электрического водонагревателя,
• 1,1 м — дополнительная розетка для бритвы, фена, электрической зубной щетки, здесь важно, чтобы вам было удобно пользоваться этими приборами.

Спальня

В спальне удобно поставить выключатели общего освещения по обе стороны от двуспальной кровати на высоте 0,7 м, чтобы или можно быть пользоваться не вставая. Также рядом ставят розетки, в которые можно включить лампы или ночники, стоящие на тумбочках, или поставить на зарядку телефон.

Пригодится и еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки. Если спальня выполняет и другие функции, розеток понадобится больше.

Другие комнаты

Если в комнате находится рабочий, письменный или компьютерный стол, то розеток должно быть достаточно, чтобы разместить всю необходимую технику и настольную лампу. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом. Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше размещать за ней. Это нужно учесть, когда вы будете разрабатывать план размещения этого электрооборудования.

В длинном коридоре желательно поставить выключатели на обоих его концах. При установке выключателя возле двери учитывайте, в какую сторону она открывается.

Схема размещения

Предусмотреть место установки каждой розетки и выключателя следует еще до начала ремонтных работ. Необходимо составить схему, где будут указаны все электроустановки, каналы для проводов. Это поможет вам избежать ситуации, когда выключатель оказался за шкафом или провод не дотягивается до электророзетки.

На плане нужно указать

• места, где проходят водо- и газопроводы,
• окна и двери,
• расстановку всей мебели,
• расположение бытовой техники с наименованиями,
• пути прохождения электропроводки по стенам,
• все розетки, в том числе телефонные, кабель интернет.
• Все это необходимо распланировать до начала штробления каналов в стенах.

Розетки и выключатели в различных помещениях

В помещениях различного назначения существуют свои рекомендации ПУЭ по размещению электрооборудования.

• В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
• В детских учреждениях — розетки и выключатели на высоте от 1,8 м.
• В других помещениях розетки устанавливают на высоте не более 1 м, выключатели — от 80 до 170 см.

Заключение

Размещение розеток и выключателей — в большей степени дело удобства. Расстояние от пола не нормируется строго, но регламентируются другие моменты, такие как расстояние от душевых, раковин, газопроводов, от пола в ванной, связанные с электробезопасностью. Перед тем как располагать электроустановки, желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

стандартная, по евростандарту, в зависимости от комнаты

Содержание статьи:

При выполнении электромонтажных работ важна высота розеток от пола и уровень расположения выключателей. Эргономичная локация точек питания делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.

Регламентированные нормативы

При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.

Рекомендации ПУЭ

Регламент выглядит таким образом:

• от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
• высота выключателя от пола — 1 м;
• в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
• от дверного косяка точки питания отодвигают на 10-15 см.

При установке точек питания в ванной комнате нужно обязательно выполнять их подключение через УЗО.

Требования ГОСТ и СП

Требования при монтаже розетки и выключателя по государственным стандартам:

• расположение розеток и выключателей владелец дома/заказчик определяет сам;
• на 4 м2 жилого помещения должно приходиться по одной точке питания;
• в коридоре — одна на каждые 10 м2.

В СП также прописаны определенные нормы для выполнения электромонтажных работ:

• выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
• если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
• силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень локации розеток/выключателей по конкретному объекту.

Монтаж точек питания по евростандарту

Согласно получившим недавно популярность европейским стандартам электромонтажа все выключатели лучше монтировать на высоте 90 см от пола, а розетки — 30 см. Такая локация точек питания считается удобной для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протянув руку. Электроприборы устанавливаются без непривлекательно уложенных или свисающих проводов.

Советские стандарты

Согласно стандартам бывшего СССР высота установки розеток приравнивалась к 0,9 м от пола. Выключатели монтировали на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены иные варианты.

Советские нормы монтажа имеют ряд своих преимуществ:

• все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
• дети не могут дотянуться до точки питания, что обеспечивает безопасность;
• исключены случайные нажатия на выключатель;
• монтируемая мебель не перекрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.

Рекомендации по эргономике расположения

Перед проектированием проводки нужно четко определиться, где будет располагаться мебель

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

• Составить подробный план-схему расположения мебели, всех бытовых приборов и точек освещения в комнате. Обязательно нанести предполагаемые розетки/выключатели на чертеж.
• Учесть средний рост жильцов помещения или сотрудников офиса.
• Расположить на схеме все точки питания (под оргтехнику, интернет, бытовые приборы, светильники, бра) так, чтобы они были доступны пользователю и в то же время скрывались от глаз по возможности. Особенно это касается стационарных приборов (ТВ, компьютер, холодильник, стиральная машинка и др.).
• У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
• Для открытых участков стен высоту розеток от пола по евростандарту делают 30 см. Это особенно актуально для техники, используемой периодически (пылесос, переносной вентилятор и пр.).
• Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Конечную высоту выключателей определяют опытным путем. Обычно она составляет 80-100 см.
• По типу помещения все выключатели располагают с максимальным удобством для пользователя. В спальне и гостиной нужно добиться того, чтобы человек управлял освещением, не вставая с дивана, кровати.
• Для коридора квартиры/дома/офиса лучше сделать точки питания вначале и в конце комнаты.

При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности.

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

• Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
• Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
• Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

• С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
• Основной выключатель ставится в комнате сразу при входе.
• Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Все точки питания в спальне располагают в соответствии с выбранным комплектом мебели. Вполне возможно, что она будет нестандартной. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями либо при разработке дизайнерского проекта.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.

На какой высоте и расстоянии устанавливать розетки и выключатели?

У многих при ремонте своей квартиры или строительстве частного дома возникают вопросы на какой высоте и где лучше установить электрические розетки или выключатели на освещение.

Ответ прост- делайте так, что бы Вам было удобно. Но Я рекомендую пользоваться евро стандартами, которые являются наиболее оптимальным соотношением по удобству и практичности. Для поклонников старых советских стандартов Я так же укажу былые госстандарты.

Ванные комнаты и бани относятся к особой категории помещений. Для них есть свои обязательные стандарты и требования, которыми не стоит пренебрегать, потому что от этого зависит Ваше здоровье и безопасность.

Повторяться не буду- более подробно читайте в нашей статье «как и где устанавливать розетки и выключатели в ванной», а в бане- здесь.

На какой высоте устанавливать розетки.

В былые советские времена электрические розетки везде устанавливались на высоте 90 сантиметров от пола, что не очень удобно в большинстве случаев.

В последнее время везде внедряется евро стандарт установки на расстоянии 30 сантиметров от пола. Как показала практика- это наиболее удобный вариант, при котором розетка прячется под столом, кроватью, стулом и т. д. Но и здесь есть исключения. На кухне например, гораздо удобнее разместить розетки над столами в местах непосредственного подключения кухонной техники.

На электроплиты по госстандартам устанавливаются розетки на расстоянии 0.9-1 метр, т. е. сразу над плитой это сделано с целью, что бы Вы могли всегда легко дотянуться и отключить ее. Но большая розетка портит весь вид на кухне, поэтому я рекомендую ее ставить не много ниже уровня электроплиты, но при этом Вы ее не придвинете вплотную к стене- будет мешать розетка. Если Вас это не устроит, тогда спрячьте ее под столом или в шкафчике рядом расположенном.

На вытяжной вентилятор, если в него не заводится напрямую электрический кабель, розетку установите вблизи в удобном месте.

На какой высоте устанавливать выключатели.

При установке выключателей на светильники или люстры есть два основных варианта:

1. В советское время все выключатели устанавливались на расстоянии 160 сантиметров от пола. И сегодня, особенно для людей пожилого возраста- это вариант самый удобный. Выключатель не будут загораживать тумбы и другая низкая мебель и он будет находится на уровне глаз. Да и маленькие  дети не достанут до него.
2. По европейским нормам выключатели устанавливаются на высоте 90 сантиметров от уровня пола. Я как и многие другие нахожу этот вариант более удобным и практичным, потому что В данном случае Вы сможете быстрее включить и выключить освещение, не подымая руки.

Выключатели размещаются на расстоянии 15-20 сантиметров от откоса внутри комнаты со стороны ручки для открывания.

Для кухни, санузла и ванной выключатель лучше вынести и установить снаружи перед дверью.

Проходные устанавливаются возле всех дверей комнаты или коридора.

Обязательные требования к установочным расстояниям.

В принципе высоту установки можно выбрать любую вам подходящую. Но Вы всегда должны соблюдать, согласно действующим нормам и правилам, следующие  расстояния от розетки и выключателя до:

• газовых труб или отопления, в том числе  и батареи не менее 0.5 метра;
• до дверного или оконного проема не менее 10 сантиметров;
• до угла не менее 10 см.;
• до мойки не менее 0.8 метра.

Нередко в моей практики, при выборе мест установки люди не учитывают габариты мебели, которая после установки загораживает или делает невозможным подключение техники, поэтому хорошо все продумывайте и просчитывайте на этапе проектирования. Потом после окончания ремонта все значительно усложняется, и что бы перенести или добавить розетку придется портить и затем восстанавливать отделку стен.

Я постарался изложить все, что касается мест и высот установки для электрических выключателей и розеток. Если Вам есть, что добавить или возникли вопросы спрашивайте в комментариях- отвечу обязательно всем.

способы установки и правильное расположение электросети по евростандарту

Осветительные приборы, выключатели, электрические розетки размещаются во всех помещениях строящихся зданий, квартирах, офисах предприятий в наиболее приемлемых местах, способствующих максимальному удобству пользования.

Высота розеток от пола регламентируется строительными стандартами по эксплуатации промышленных приборов.

…

Вконтакте

Facebook

Twitter

Google+

Мой мир

Нормативы по монтажу узлов энергопотребления

Стандарты установки розеток и выключателей, типовые правила устройства электроустановок – ПУЭ и СП 31-110-2003 предписывают осуществлять монтаж всех электрических тумблеров домового пользования на стене квартиры с той стороны, где находится ручка для открывания дверей.

Так человеку наиболее комфортно включать свет и вставлять вилки электроприборов.

Для электрических выключателей правила предписывают расположение на расстоянии от полового покрытия до одного метра, в любом удобном месте на плоскости стены комнаты.

Количество и расположение розеток в квартире никак не регламентируется стандартами. До недавнего времени российские новостройки комплектовались электрическими выходами  для сетей на расстоянии 100 см до плоскости полового покрытия комнаты.

Поскольку правила установки розеток предписывают только один параметр – высоту, их монтаж часто осуществляется в различных точках помещения. Приборы располагаются рядом с дверным косяком, в середине стен, возле оконных откосов. Часто новоселы, получив квартиру в новом доме, переделывают электросети по своему усмотрению.

Правила безопасности при размещении розеток и выключателей

Осуществляя монтаж электрооборудования, необходимо соблюдать следующие нормы и правила:

1. Планируемое количество выходов для подключения электрических приборов должно соответствовать объему техники, которая будет получать питание через них. Во избежание последующего загромождения сетей несметным количеством переходников и сетевых удлинителей следует учитывать все бытовые электроприборы – компьютеры, телевизоры, утюги, пылесосы, детские сетевые игрушки, устройства для зарядки мобильников. Высота установки розеток допускается до более низкого расстояния от пола – менее одного метра.
2. Осуществляя монтаж розеток по обе стороны общей стены квартиры, необходимо их располагать зеркально по отношению друг к другу. В таком случае их можно подключить параллельно, осуществляя соединение через сплошную нишу в стене. Такое соединение практиковалось в домовом строительстве прошлых лет. В данном случае высота размещения розеток и выключателей должна соответствовать российскому стандарту – до одного метра.
3. Подключение общего блока к распределительной сетевой системе должно осуществляться исключительно через автоматы с УЗО.

Евростандарт

Высота розеток от пола по евростандарту отличается от отечественных параметров. Эти нормы размещения распределительных приборов в жилых и офисных помещениях появились в России только после перестройки, в 90-х годах прошлого столетия.

В соответствии с европейскими правилами расстояние от пола до розетки по евростандарту может быть разным для различных электрических устройств.

Пылесос, работая в нижней зоне квартирного пространства, удобнее всего включать на высоте 30 см от пола. Для компьютеров, утюгов, стиральных машин наиболее комфортная высота включения вилки в гнездо – на высоте опущенной руки человека. Следовательно, расстояние от пола до розетки для них должно соответствовать высоте 1 метр. Поэтому евростандартом и предусмотрен подобный уровень для розеток в жилых помещениях и офисах.

Обратите внимание! Евростандарт считается более удобным вариантом расположения электрических выключателей в жилых квартирах и офисных помещениях. Разъемы для пылесосов позволяют подключать машины при уборке помещений, не поднимаясь до высоты 1 метра. Выключателями света гораздо комфортнее пользоваться, когда они расположены на высоте опущенной руки.

Как выполнить установку розеток

В процессе устройства электропроводки стоит придерживаться следующего порядка:

1. Составить масштабную схему, на которой определить расстановку мебели и всех электрических приборов в планируемом помещении. Отметить на схеме габаритные размеры мебели и точки включения приборов в электрическую сеть.
2. Обозначить на схеме с запасом все необходимые выходы для Интернета, зарядных устройств мобильных телефонов, бытовой техники.
3. Под технику стационарного пользования – телевизоры, установки для просмотров видеофильмов – гнезда подключения следует устанавливать в зонах свободного доступа. Желательно их размещать за корпусами техники.
4. Розетки, используемые время от времени, установленные на видимых участках, ставятся на расстоянии 30 см от уровня пола. Их количество должно позволять пылесосу доставать до всех удаленных уголков дома.
5. Сверху над столами, тумбами, комодами, пеналами расположение розеток в комнате осуществляется на расстоянии 15 см от верхней плоскости предметов мебели.

Полезные рекомендации

Расположение и высота розеток на кухне

Количество мест для подключение к электросети в кухне прямо пропорционально объему используемого оборудования. По правилам электрических установок, собственные ветки обязательно должны быть у следующей бытовой техники:

• электроплита;
• машина для стирки;
• машина для мытья посуды;
• холодильник;
• духовой шкаф, мощность которого более 5 кВт.

Важно! Собственной веткой оборудуются потребители кухонной рабочей зоны: электрочайник, микроволновая печь, телевизор, миксер, кофемолка, блендер. Две машины – посудомоечную и стиральную, установленные в одном кухонном блоке, подключают к одной ветке, защищенной УЗО. Мощность в сумме не должна превышать 4 кВт. Нежелательно, чтобы обе машины работали одновременно.

Для длительной бесперебойной работы холодильник необходимо подключать к собственной ветке потребления электроэнергии.

Подобрать соответствующие вилку с розеткой, установить заземление.

Высота розеток на кухне равняется расстоянию до плоскости полового покрытия 30 см. Это касается газовой плиты, посудомоечной, стиральной машины, духового шкафа.

Для электрочайника, микроволновой печи, блендера высота розеток над столешницей на кухне должна быть на уровне 15 см.

Расположение и высота розеток в ванной комнате

В ванных комнатах используются специальные устройства с защитой от попадания влаги. Они оснащены резиновыми уплотняющими кольцами. Снаружи корпус закрыт плотными шторками из пластика. Электровыходы  в ванной располагаются по безопасной схеме:

• помещение разделяется на зоны: 0 – критическая, 1 – опасная, 2 – менее опасная, 3 – нейтральная;
• высота розеток в ванной в данных зонах должна быть не менее 60 см;
• от места подключения до ближайшего источника воды должно быть не менее 60 см.

Устанавливать электромонтажные устройства можно в зонах 2 и 3 с соблюдением всех мер безопасности.

Полезное видео: как правильно расположить розетки по высоте

Правильное расположение розеток и выключателей в квартире способствует рациональному потреблению электроэнергии, соблюдению всех правил техники безопасности и противопожарной безопасности. Продуманный, технически грамотный монтаж всех источников электрической энергии создает удобства для их использования, длительную и надежную эксплуатацию.

Высота розеток и выключателей | PostRemont

Ремонт квартиры

Прежде всего, хочется подчеркнуть, что в российском строительстве нет каких либо документов, строго указывающих на общее число и положение розеток и выключателей в загородном доме или городской квартире.

Существует лишь одни регламент касающийся данной проблемы — это – СП 31-110-2003 – в нем указано, что выключатели лучше располагать возле двери с края где находится ручка, ориентировочное расстояние от пола — до одного метра, а розетки – практически на каком угодно участке на такой же высоте. Кроме этого ПУЭ, описывают, условия техники безопасности, которых необходимо придерживаться во время монтажных работ.

Содержание

1. Стандарты высоты розеток и выключателей
2. Правила подбора высоты выключателей и розеток



К примеру, выключатели советуют располагать на поверхности стены от края двери, где находится ручка, на высоте до ста сантиметров, также не возбраняется монтировать их около потолочной поверхности с выносным тумблером в виде длинного шнура, наименьшее расстояние от деталей электронных приборов, розеток и выключателей до газовых труб обязано составлять не менее пятьдесят сантиметров.

В квартирных помещениях ванных комнат и санузлов, а также в отелях, позволяется монтаж розеток в зоне 3, подключаемых к электросети через специальные защищенное оборудование или разделительные трансформаторы, учитывающие ток дифференциального плана, меньше 30 мА. Все выключатели и розетки обязаны устанавливаться не ближе шестидесяти сантиметров от двери душевой кабины.



Стандарты высоты розеток и выключателей

На данный момент стал популярен, — «евро вариант», где высота розеток от пола равна тридцати сантиметрам, а высота выключателей соответственно девяносто сантиметров. Однако в теории, данного «евро стандарта» регламентирующего высоту установки розеток и выключателей нет, данное понятие вошло в нашу жизнь совместно с широко распространенным термином «евроремонт», вытеснив предыдущий «советский стандарт», согласно которого, розетки монтировались на промежутке девяносто сантиметров от пола, а выключатели располагались примерно на высоте плеч.

У этих обоих «стандартов» имеются свои достоинства и недостатки, например «советский» метод установки, выключателей множество обывателей до сих пор называют максимально удобным. Поскольку выключатель, расположенный на видном месте, не мешает поставить по соседству предметы мебели, которые не будут его закрывать, и что немало важно данный способ работает лучше для защиты детей.

Однако «евро стандарт» можно отнести к максимально эргономичному варианту, поскольку он дает управлять световым потоком, вовсе не поднимая рук. К штепсельным розеткам, установленным на девяносто сантиметров от пола согласно «советского стандарта», комфортнее подключать электрические устройства, поскольку нет надобности низко наклоняться, однако если устройство не нужно часто отключать от сети и оно находится всегда в одной и той же зоне, удобнее будет расположение розетки внизу, что позволяет спрятать от посторонних глаз силовые кабели.



 Правила с помощью которых можно правильно подобрать высоту установки выключателей и розеток, а также их расположение

— в первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

— Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас.

— Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.

— Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

высота розеток и выключателей от пола

— Розетки расположенные над компьютерным столом, комодом, тумбочкой и т.д. оптимально установить на высоте 10-18 см от мебельной поверхности.

— Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

— Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95ссм, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

— На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Высота установки розеток: привила и нормативы

От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок. Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.

Нормы установки для различных помещений

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

1. Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.

   Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.
2. В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.

   Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.
3. В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.

4. В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
5. Высота установки в общественных зданиях должна быть не более 1 метра.
6. Высота розеток на кухне имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.

7. Установка элемента электротехнической арматуры в ванной комнате также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.

   Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент  электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства подключения различных электрических приборов в спальне можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или  любые другие электрические приборы.
Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:
H= A + B/2
В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.
Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.

Другие розетки, которые монтируются в спальне, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

1. Располагаются низко и не портят интерьер комнаты.
2. Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.
Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.
Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.
Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

 Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.
