Расшифровка маркировки климатических исполнений У1, У2, У3, Т1, Т2, Т3, УХЛ1, УХЛ4, УТ1,5

Расшифровка маркировки климатических исполнений

Климатическое исполнение У1, У2, У3, Т1, Т2, Т3, УХЛ1, УХЛ4, УТ1,5

Маркировка (краткая характеристика защитных покрытий, видов климатического исполнения и категорий размещения изделий, степеней защиты).

Изделия по исполнению для различных климатических районов, категорий, условий эксплуатации и хранения в части воздействия климатических факторов внешней среды маркируются согласно ГОСТ 1 51 50-69. По степени защиты, обеспечиваемые оболочками, изделия маркируются согласно ГОСТ 14254-96.

Маркировка У1 означает — изделия для эксплуатации в районах с умеренным климатом с категорией размещения 1 (на открытом воздухе].

Маркировка У2 означает — изделия для эксплуатации в районах с умеренным климатом с категорией размещения 2 [под навесом или в помещениях со свободным доступом воздуха).

Маркировка УЗ означает — изделия для эксплуатации в районах с умеренным климатом с категорией размещения 3 (в закрытых помещениях с естественной вентиляцией).

Маркировка Т1 .Т2.ТЗ означает — изделия для эксплуатации в районах как с сухим, так и с влажным тропическим климатом, с размещением на открытом воздухе, под навесом, в закрытых помещениях с естественной вентиляцией.

Маркировка УХЛ1 означает — изделия для эксплуатации в районах с умеренным и холодным климатом с категорией размещения 1 (на открытом воздухе).

Маркировка УХЛ-4 означает — изделия для эксплуатации в районах с умеренным и холодным климатом с категорией размещения 4 (в помещениях с исскуственно регулируемыми климатическими условиями).

Маркировка УТ1.5 означает — изделия для эксплуатации как в районах с умеренным климатом так и в районах с сухим или с влажным тропическим климатом, как с категорией размещения 1 (на открытом воздухе) так и с категорией размещения 5 (в помещениях с повышенной влажностью).

Особые требования к материалу изделий предъявляет умеренный и холодный климат (УХЛ), в связи с низкими температурами эксплуатации, поэтому изделия, предназначенные для эксплуатации в районах с УХЛ1, должны изготавливаться из материалов, сохраняющих свои свойства при температуре минус 70гС.

Индекс «ц» в маркировке изделия обозначает цинковое покрытие, полученное методом горячего цинкования.

Буква «X» в маркировке изделия обозначает химостойкое покрытие.

Необходимо понимать, что изделия, например, предназначенные для эксплуатации в районах с умеренным климатом категории размещения 1 могут также эксплуатироваться в районах с умеренным климатом категорий размещения 2 ,3 или 4, но не наоборот. Аналогично: изделия с маркировкой УТ1.5 могут замещать изделия с маркировкой У1 ,У2,УЗ,Т1 Т2.ТЗ.



Умеренный климат, или климат умеренных широт, характерен для умеренного географического пояса преимущественно Северного полушария, между 40-45 и 62-68 °с. ш. и 42 и 58 °ю. ш. В Северном полушарии свыше 1/2 поверхности умеренного пояса занимает суша, в южном — 98 % территории покрыто морем. Умеренному климату присущи частые и сильные изменения давленияи температуры воздуха и направления ветра, происходящие из-за интенсивной деятельности циклонов.



Тропи́ческий кли́мат — тип климата, типичный для тропиков. По принятой для климата классификации В. П. Кёппена определяется как неаридный климат, в котором все 12 месяцев в году средняя температура держится выше 18 °C (64,4 °F).

Для тропического климата характерны небольшие сезонные колебания температуры. В Северном полушарии на севере тропики переходят в субтропики, на юге — в субэкваториальный пояс.

Тропический климат делится (по осадкам) на два подпояса: тропический сухой климат и тропический влажный климат. Первый тип климата характерен для почти всех тропических пустынь, второй — для океанических островов, находящихся в низких широтах.

ПКТ 101-10-5-20 У1 предохранитель — ООО «Смартснаб»

Описание

Предохранитель ПКТ 101-10-5-20 У1 применяется для защиты силовых трансформаторов, воздушных и кабельных линий, в сетях трехфазного переменного тока частоты 50 и 60 Гц.

Предохранитель состоит из двух контактов, двух опорных изоляторов и одного патрона (плавкой вставки).

Расшифровка маркировки:

П — предохранитель;

К — с кварцевым наполнителем;

Т — для силовых трансформаторов;

1 — однополюсный;

01 — конструктивное исполнение контакта;

10 — номинальное напряжение в киловольтах;

5 — номинальный ток предохранителя в амперах;

20 — номинальный ток отсечки в килоамперах;

У — климатическое исполнение;

1 — категория размещения.

Габаритные, установочные и присоединительные размеры предохранителя ПКТ 101-10-5-20 У1

Тип Размеры, мм Масса, кг
L
L1 A1 A H h2 B d
ПКТ 101-6 420 312 396±2 285±1 176 109±2 77 10 3,9 (1,4)*
ПКТ 101-10 520 412 496±2 385±1 196 120±2 82 10 4,9 (1,8)*
ПКТ 102-6 466 364 442±2 330±1 215 100±1 84 М10 5,0 (2,3)*
ПКТ 102-10 566 464 430±1 542±2 235 120±1 84 М10 6,3 (2,91)*
ПКТ 103-6 466 364 330±1 442±2 290 100±1 84 М10 7,3 (4,5)*
ПКТ 103-10 566 464 430±1 542±2 310 120±1 84 М10 9,2 (5,8)*

Вопросы по Предохранителю 101-10-5-20 У1 У1 вы можете задать по телефону +7(499) 394-00-15, прочитать на нашем сайте или по почте.

РВС-110, 150, 220 (У1, Т1) Разрядники вентильные станционные – ЗАО «ЗЭТО»

Назначение

Разрядники вентильные серии РВС от 110 до 220 кВ предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с эффективно заземленной нейтралью.

Разрядники серии РВС соответствуют ТУ 16 — 521.264 — 79 и группе П1 по ГОСТ 16357—83.

На разрядник получен сертификат соответствия требованиям безопасности выданный ассоциацией «ЭНЕРГОСЕРТ».



Конструкция

Разрядник каждого типа серии РВС состоит из нескольких элементов, каждый из которых содержит блок многократных искровых промежутков и рабочих нелинейных резисторов , заключенных в герметично закрытой фарфоровой покрышке.

Рабочий резистор разрядника изготовлен из спецмассы «Вилит» и обладает нелинейной вольтамперной характеристикой.

Разрядник устанавливается на изолированном от земли основании для удобства присоединения регистратора срабатывания и для измерения токов проводимости. К крышке верхнего элемента разрядника крепится экранирующее кольцо.



Технические характеристики

Класс напряжения, кВ действ.

110

150

220

Номинальное напряжение, кВ действ.

102

138

198

Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действ.:
— не менее
— не более


200

250


275

345


400

500

Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс и при полном импульсе 1,2/50 мкс, кВ,
— не более


285


375


530

Остающееся напряжение при импульсе тока с длиной фронта волны 8 мкс, кВ, не более

— с амплитудой тока 3000 А
— с амплитудой тока 5000 А
— с амплитудой тока 10000 А


315

335

367


435

465

510


630

670

734

Токовая пропускная способность:

— 20 импульсов тока волной 16/40 мкс, кА
— 20 импульсов тока прямоугольной волной длительностью 2000 мкс, А


10
150


10
150


10
150

Допустимое тяжение проводов, Н, не менее

500

500

500

Длина пути утечки внешней изоляции, см, не менее

345

396

690

Высота (Н), мм, не более

3100

3460

4620

Масса, кг, не более

175

338

497

Климатические исполнения электродвигателей

Климатические исполнения электродвигателей

Климатическое исполнение это характеристика для технических изделий, обозначающая вид климатического исполнения для каждого конкретного оборудования. Это относится к широкому спектру изделий и связано с тем, что оборудование работает в различных климатических условиях. Что бы обеспечить его продолжительную и стабильную работу необходимо изготовить агрегаты соответствующим образом. При этом учитывается температура окружающей среды, ее перепады, влажность воздуха и так далее. Если техника устанавливается в помещении, то учитывается наличие или отсутствие искусственной вентиляции. Изготовленные изделия должны соответствовать установленным нормам и стандартам соответствующего климатического исполнения, выдерживать условия эксплуатации, хранения и транспортировки в обозначенных климатических зонах.
В России все товары электротехнического назначения маркируются согласно государственному стандарту – ГОСТ 15150. Эта маркировка представляет собой набор из букв и цифр, которые обозначают температурные режимы и условия эксплуатации в помещениях и на открытом воздухе, характерные для каждого их устройств. Все требования, представленные в этом стандарте, являются обязательными, за исключением рекомендованных и допустимых. Они распространяются на все электрические машины. В зависимости от условий использования агрегатов это оборудование изготавливается в нужном климатическом исполнении. Эта конструктивная особенность позволит электродвигателю корректно работать в климатических условиях, где агрегат будет установлен.

Исполнение электродвигателей

Электродвигатели изготавливаются и применяются согласно климатическим условиям той или иной местности и маркируются следующим образом: электродвигатели У1, У2, У3, Т1, Т2, Т3 и УХЛ.

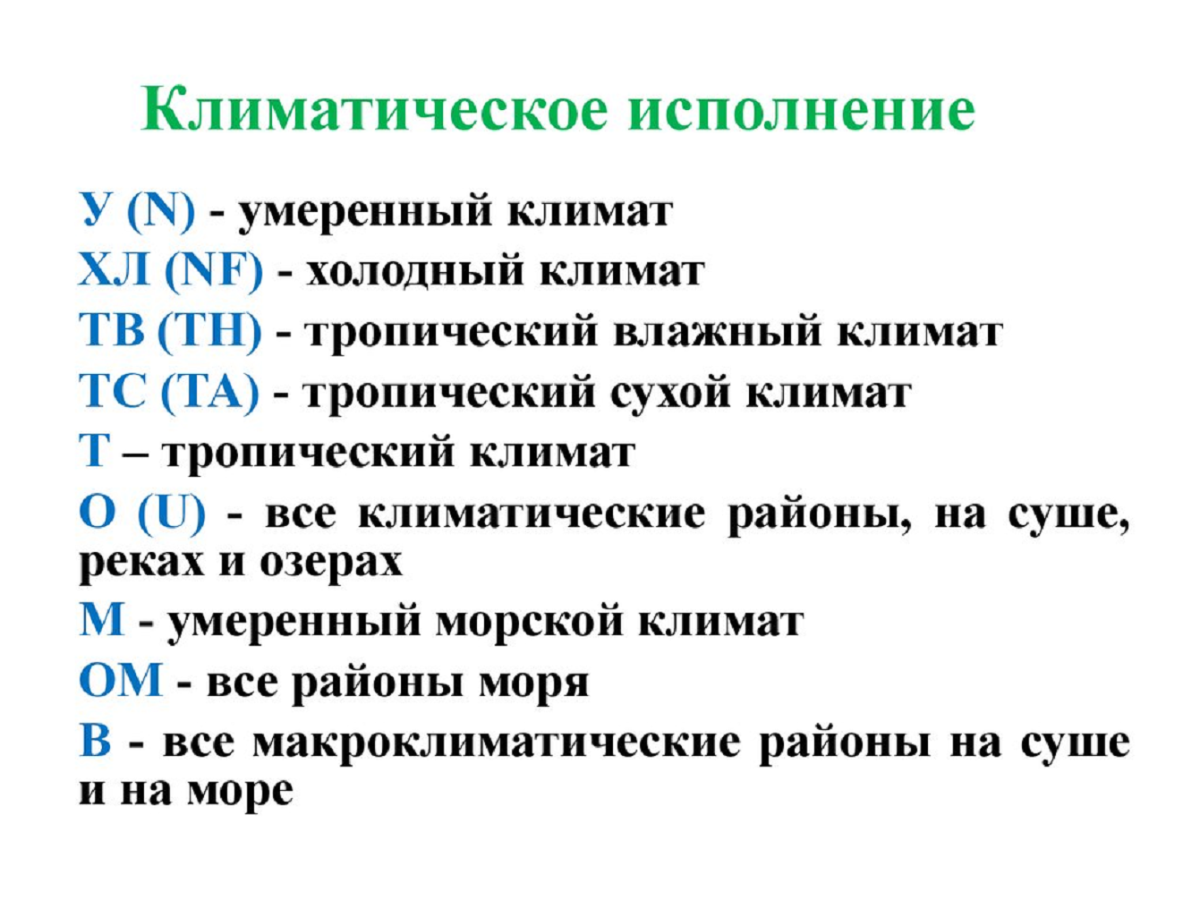

Буквенный элемент характеризует климатическую зону:

  • У –с умеренным температурным режимом от -45 до +40 Со;
  • ХЛ –с холодным температурным режимом от -60 до +40 Со;
  • УХЛ –с умеренно-холодным температурным режимом -60 до +40 Со;
  • Т –в тропиках от +1 до +50 Со;
  • М –в морской зоне от –40 до +40 С°;
  • О – для всех климатических районов, исключение составляет морской;
  • ОМ – общеклиматическое морское исполнение от –40 до +40 С°;
  • В – всеклиматическое исполнение от –60 до +50 С°;

Цифровой элемент характеризует категорию размещения:

  • 1 —на открытом воздухе;
  • 2 —под навесом или в условиях закрытого пространства, где созданы аналогичные условия с открытым воздухом, но без воздействия атмосферных явлений: осадков, ветров, излучения и т. д;
  • 3 —в закрытых помещениях, где отсутствует искусственно-созданная регулировка климата;
  • 4 —в закрытом помещении с искусственно-созданной регуляцией климата: система вентиляции и отопление;
  • 5 —в помещениях, где отсутствует искусственно-созданная регулировка климата, но имеется повешенная влажность воздуха.

Такая буквенно-цифровая маркировка описывает тип защитного покрытия оборудования, климатическое исполнение и его категорию размещения. Например, электродвигатель У1, У2 и У3 означает, что данный тип двигателя применяется в зоне с климатом с умеренным температурным режимом на открытом воздухе, под навесом или для закрытых помещений, где отсутствует искусственно-созданная регулировка климата; электродвигатель Т1, Т2 и Т3 применяется в тропическом климате на открытом воздухе, под навесом или для закрытых помещений, где отсутствует искусственно-созданная регулировка климата. Самыми распространенными климатическими исполнениями являются У1, У2 и У3, причем У2 и У3 в большей степени. Такие электродвигатели Вы всегда можете найти в наличии у нас на складе.

При использовании электродвигателей в районах с пониженными температурными режимами, материалы для их изготовления должны отвечать определенным требованиям и быть устойчивыми к очень низким температурам до -70 Со. При этом покрытие электродвигателя должно выдерживать такие температуры и не трескаться, мотор должен работать без перебоев в предусмотренном конструкцией режиме работы. Нередко бывает, что в наличии может не быть интересующего климатического исполнения. В этой ситуации можно прибегнуть к установке агрегата с другой, близкой по условиям климатикой, но при этом следует учесть все факторы, о которых Вам подскажут только профессионалы.


 Электродвигатель АИР характеристики
Тип двигателя  Р, кВт Номинальная частота вращения, об/мин кпд,* COS ф 1п/1н Мп/Мн Мmах/Мн 1н, А Масса, кг
АИР56А2 0,18 2840 68,0 0,78 5,0 2,2 2,2 0,52 3,4
АИР56В2 0,25 2840 68,0 0,698 5,0 2,2 2,2 0,52 3,9
АИР56А4 0,12 1390 63,0 0,66 5,0 2,1 2,2 0,44 3,4
АИР56В4 0,18 1390 64,0 0,68 5,0 2,1 2,2 0,65 3,9
АИР63А2 0,37 2840 72,0 0,86 5,0 2,2 2,2 0,91 4,7
АИР63В2 0,55 2840 75,0 0,85 5,0 2,2 2,3 1,31 5,5
АИР63А4 0,25 1390 68,0 0,67 5,0 2,1 2,2 0,83 4,7
АИР63В4 0,37 1390 68,0 0,7 5,0 2,1 2,2 1,18 5,6
АИР63А6 0,18 880 56,0 0,62 4,0 1,9 2 0,79 4,6
АИР63В6 0,25 880 59,0 0,62 4,0 1,9 2 1,04 5,4
АИР71А2 0,75 2840 75,0 0,83 6,1 2,2 2,3 1,77 8,7
АИР71В2 1,1 2840 76,2 0,84 6,9 2,2 2,3 2,6 10,5
АИР71А4 0,55 1390 71,0 0,75 5,2 2,4 2,3 1,57 8,4
АИР71В4 0,75 1390 73,0 0,76 6,0 2,3 2,3 2,05 10
АИР71А6 0,37 880 62,0 0,70 4,7 1,9 2,0 1,3 8,4
АИР71В6 0,55 880 65,0 0,72 4,7 1,9 2,1 1,8 10
АИР71А8 0,25 645 54,0 0,61 4,7  1,8 1,9 1,1 9
АИР71В8 0,25 645 54,0 0,61 4,7  1,8 1,9 1,1 9
АИР80А2 1,5 2850 78,5 0,84 7,0 2,2 2,3 3,46 13
АИР80А2ЖУ2 1,5 2850 78,5 0,84 7,0 2,2 2,3 3,46 13
АИР80В2 2,2 2855 81,0 0,85 7,0 2,2 2,3 4,85 15
АИР80В2ЖУ2 2,2 2855 81,0 0,85 7,0 2,2 2,3 4,85 15
АИР80А4 1,1 1390 76,2 0,77 6,0 2,3 2,3 2,85 14
АИР80В4 1,5 1400 78,5 0,78 6,0 2,3 2,3 3,72 16
АИР80А6 0,75 905 69,0 0,72 5,3 2,0 2,1 2,3 14
АИР80В6 1,1 905 72,0 0,73 5,5 2,0 2,1 3,2 16
АИР80А8 0,37 675 62,0 0,61 4,0 1,8 1,9 1,49 15
АИР80В8 0,55 680 63,0 0,61 4,0 1,8 2,0 2,17 18
АИР90L2 3,0 2860 82,6 0,87 7,5 2,2 2,3 6,34 17
АИР90L2ЖУ2 3,0 2860 82,6 0,87 7,5 2,2 2,3 6,34 17
АИР90L4 2,2 1410 80,0 0,81 7,0 2,3 2,3 5,1 17
АИР90L6 1,5 920 76,0 0,75 5,5 2,0 2,1 4,0 18
АИР90LA8 0,75 680 70,0 0,67 4,0 1,8 2,0 2,43 23
АИР90LB8 1,1 680 72,0 0,69 5,0 1,8 2,0 3,36 28
АИР100S2 4,0 2880 84,2 0,88 7,5 2,2 2,3 8,2 20,5
АИР100S2ЖУ2 4,0 2880 84,2 0,88 7,5 2,2 2,3 8,2 20,5
АИР100L2 5,5 2900 85,7 0,88 7,5 2,2 2,3 11,1 28
АИР100L2ЖУ2 5,5 2900 85,7 0,88 7,5 2,2 2,3 11,1 28
АИР100S4 3,0 1410 82,6 0,82 7,0 2,3 2,3 6,8 21
АИР100L4 4,0 1435 84,2 0,82 7,0 2,3 2,3 8,8 37
АИР100L6 2,2 935 79,0 0,76 6,5 2,0 2,1 5,6 33,5
АИР100L8 1,5 690 74,0 0,70 5,0 1,8 2,0 4,4 33,5
АИР112M2 7,5 2895 87,0 0,88 7,5 2,2 2,3 14,9 49
АИР112М2ЖУ2 7,5 2895 87,0 0,88 7,5 2,2 2,3 14,9 49
АИР112М4 5,5 1440 85,7 0,83 7,0 2,3 2,3 11,7 45
АИР112MA6 3,0 960 81,0 0,73 6,5 2,1 2,1 7,4 41
АИР112MB6 4,0 860 82,0 0,76 6,5 2,1 2,1 9,75 50
АИР112MA8 2,2 710 79,0 0,71 6,0 1,8 2,0 6,0 46
АИР112MB8 3,0 710 80,0 0,73 6,0 1,8 2,0 7,8 53
АИР132M2 11 2900 88,4 0,89 7,5 2,2 2,3 21,2 54
АИР132М2ЖУ2 11 2900 88,4 0,89 7,5 2,2 2,3 21,2 54
АИР132S4 7,5 1460 87,0 0,84 7,0 2,3 2,3 15,6 52
АИР132M4 11 1450 88,4 0,84 7,0 2,2 2,3 22,5 60
АИР132S6 5,5 960 84,0 0,77 6,5 2,1 2,1 12,9 56
АИР132M6 7,5 970 86,0 0,77 6,5 2,0 2,1 17,2 61
АИР132S8 4,0 720 81,0 0,73 6,0 1,9 2,0 10,3 70
АИР132M8 5,5 720 83,0 0,74 6,0 1,9 2,0 13,6 86
АИР160S2 15 2930 89,4 0,89 7,5 2,2 2,3 28,6 116
АИР160S2ЖУ2 15 2930 89,4 0,89 7,5 2,2 2,3 28,6 116
АИР160M2 18,5 2930 90,0 0,90 7,5 2,0 2,3 34,7 130
АИР160М2ЖУ2 18,5 2930 90,0 0,90 7,5 2,0 2,3 34,7 130
АИР160S4 15 1460 89,4 0,85 7,5 2,2 2,3 30,0 125
АИР160S4ЖУ2 15 1460 89,4 0,85 7,5 2,2 2,3 30,0 125
АИР160M4 18,5 1470 90,0 0,86 7,5 2,2 2,3 36,3 142
АИР160S6 11 970 87,5 0,78 6,5 2,0 2,1 24,5 125
АИР160M6 15 970 89,0 0,81 7,0 2,0 2,1 31,6 155
АИР160S8 7,5 720 85,5 0,75 6,0 1,9 2,0 17,8 125
АИР160M8 11 730 87,5 0,75 6,5 2,0 2,0 25,5 150
АИР180S2 22 2940 90,5 0,90 7,5 2,0 2,3 41,0 150
АИР180S2ЖУ2 22 2940 90,5 0,90 7,5 2,0 2,3 41,0 150
АИР180M2 30 2950 91,4 0,90 7,5 2,0 2,3 55,4 170
АИР180М2ЖУ2 30 2950 91,4 0,90 7,5 2,0 2,3 55,4 170
АИР180S4 22 1470 90,5 0,86 7,5 2,2 2,3 43,2 160
АИР180S4ЖУ2 22 1470 90,5 0,86 7,5 2,2 2,3 43,2 160
АИР180M4 30 1470 91,4 0,86 7,2 2,2 2,3 57,6 190
АИР180М4ЖУ2 30 1470 91,4 0,86 7,2 2,2 2,3 57,6 190
АИР180M6 18,5 980 90,0 0,81 7,0 2,1 2,1 38,6 160
АИР180M8 15 730 88,0 0,76 6,6 2,0 2,0 34,1 172
АИР200M2 37 2950 92,0 0,88 7,5 2,0 2,3 67,9 230
АИР200М2ЖУ2 37 2950 92,0 0,88 7,5 2,0 2,3 67,9 230
АИР200L2 45 2960 92,5 0,90 7,5 2,0 2,3 82,1 255
АИР200L2ЖУ2 45 2960 92,5 0,90 7,5 2,0 2,3 82,1 255
АИР200M4 37 1475 92,0 0,87 7,2 2,2 2,3 70,2 230
АИР200L4 45 1475 92,5 0,87 7,2 2,2 2,3 84,9 260
АИР200M6 22 980 90,0 0,83 7,0 2,0 2,1 44,7 195
АИР200L6 30 980 91,5 0,84 7,0 2,0 2,1 59,3 225
АИР200M8 18,5 730 90,0 0,76 6,6 1,9 2,0 41,1 210
АИР200L8 22 730 90,5 0,78 6,6 1,9 2,0 48,9 225
АИР225M2 55 2970 93,0 0,90 7,5 2,0 2,3 100 320
АИР225M4 55 1480 93,0 0,87 7,2 2,2 2,3 103 325
АИР225M6 37 980 92,0 0,86 7,0 2,1 2,1 71,0 360
АИР225M8 30 735 91,0 0,79 6,5 1,9 2,0 63 360
АИР250S2 75 2975 93,6 0,90 7,0 2,0 2,3 135 450
АИР250M2 90 2975 93,9 0,91 7,1 2,0 2,3 160 530
АИР250S4 75 1480 93,6 0,88 6,8 2,2 2,3 138,3 450
АИР250M4 90 1480 93,9 0,88 6,8 2,2 2,3 165,5 495
АИР250S6 45 980 92,5 0,86 7,0 2,1 2,0 86,0 465
АИР250M6 55 980 92,8 0,86 7,0 2,1 2,0 104 520
АИР250S8 37 740 91,5 0,79 6,6 1,9 2,0 78 465
АИР250M8 45 740 92,0 0,79 6,6 1,9 2,0 94 520
АИР280S2 110 2975 94,0 0,91 7,1 1,8 2,2 195 650
АИР280M2 132 2975 94,5 0,91 7,1 1,8 2,2 233 700
АИР280S4 110 1480 94,5 0,88 6,9 2,1 2,2 201 650
АИР280M4 132 1480 94,8 0,88 6,9 2,1 2,2 240 700
АИР280S6 75 985 93,5 0,86 6,7 2,0 2,0 142 690
АИР280M6 90 985 93,8 0,86 6,7 2,0 2,0 169 800
АИР280S8 55 740 92,8 0,81 6,6 1,8 2,0 111 690
АИР280M8 75 740 93,5 0,81 6,2 1,8 2,0 150 800
АИР315S2 160 2975 94,6 0,92 7,1 1,8 2,2 279 1170
АИР315M2 200 2975 94,8 0,92 7,1 1,8 2,2 248 1460
АИР315МВ2 250 2975 94,8 0,92 7,1 1,8 2,2 248 1460
АИР315S4 160 1480 94,9 0,89 6,9 2,1 2,2 288 1000
АИР315M4 200 1480 94,9 0,89 6,9 2,1 2,2 360 1200
АИР315S6 110 985 94,0 0,86 6,7 2,0 2,0 207 880
АИР315М(А)6 132 985 94,2 0,87 6,7 2,0 2,0 245 1050
АИР315MВ6 160 985 94,2 0,87 6,7 2,0 2,0 300 1200
АИР315S8 90 740 93,8 0,82 6,4 1,8 2,0 178 880
АИР315М(А)8 110 740 94,0 0,82 6,4 1,8 2,0 217 1050
АИР315MВ8 132 740 94,0 0,82 6,4 1,8 2,0 260 1200
АИР355S2 250 2980 95,5 0,92 6,5 1. 6 2,3 432,3 1700
АИР355M2 315 2980 95,6 0,92 7,1 1,6 2,2 544 1790
АИР355S4 250 1490 95,6 0,90 6,2 1,9 2,9 441 1700
АИР355M4 315 1480 95,6 0,90 6,9 2,1 2,2 556 1860
АИР355MА6 200 990 94,5 0,88 6,7 1,9 2,0 292 1550
АИР355S6 160 990 95,1 0,88 6,3 1,6 2,8 291 1550
АИР355МВ6 250 990 94,9 0,88 6,7 1,9 2,0 454,8 1934
АИР355L6 315 990 94,5 0,88 6,7 1,9 2,0 457 1700
АИР355S8 132 740 94,3 0,82 6,4 1,9 2,7 259,4 1800
АИР355MА8 160 740 93,7 0,82 6,4 1,8 2,0 261 2000
АИР355MВ8 200 740 94,2 0,82 6,4 1,8 2,0 315 2150
АИР355L8 132 740 94,5 0,82 6,4 1,8 2,0 387 2250

выключатели нагрузки ВН, ВНР, ВНА, РЛНД, вакуумные выключатели.

Разъединители — выключатели нагрузки ВН, ВНР, ВНА, РЛНД, вакуумные выключатели.

Выключатель нагрузки автогазовый типа ВНА-10/630 с заземляющими ножами
Выключатели ВНА предназначены для включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6 (10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.


Выключатель нагрузки устанавливается в комплектных трансформаторных подстанциях (КТП), камерах обслуживания (КСО), комплектных распределительных устройствах (КРУ).

Выключатели ВНА относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасящей камеры при воздействии на них гасимой дуги.

Управление осуществляется отдельным приводом, связанным с выключателем нагрузки, монтируемым на месте установки выключателя. Тип привода: пружинный (ручной) или электроприводом. По расположению привода ВНА может быть с левосторонним приводом (ВНА-Л) и с правосторонним приводом (ВНА-П).

Механический ресурс до первого капитального ремонта не менее 2000 операций. Межремонтный ресурс 1000 циклов до первого среднего ремонта в течение срока службы 4 года. Срок службы выключателя нагрузки — 25 лет.


Структура условного обозначения ВНА-10/630 У2:
  • В — выключатель
  • Н — нагрузки
  • А — автогазовый
  • 10 — номинальное напряжение сети, кВ
  • 630 — номинальный ток, А
  • У2 — климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1
  • без заземляющих ножей и без предохранителей
  • с одним заземляющим ножом без предохранителей
  • с двумя заземляющими ножами без предохранителей
  • с одним заземляющим ножом c предохранителями
  • с двумя заземляющими ножами c предохранителями
  • температура окружающего воздуха от -45°С до +40°С
  • высота над уровнем моря не более 1000м
  • относительная влажность воздуха 75% при 15°С, 100% при 25°С
  • окружающая среда — промышленная атмосфера типа П
  • рабочее положение в пространстве — установка на вертикальной плоскости. Допускается отклонение от вертикального положения до 5°
Технические характеристики:

Наименование  параметра

Единица изм.

Значение

Номинальное напряжение

кВ

10

Номинальный ток

А

630

Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания

кА

20

Масса с заземляющими ножами (с заземляющими ножами и предохранителями)

кг

52 (87)

Габаритные размеры (габаритные размеры с предохранителями), длина x ширина x высота

мм

613x740x480 (1112x740x480)

Срок службы до списания

лет

25

ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ серии ВНБ-10/630 (автогазовый)
Выключатель нагрузки предназначен для коммутации под нагрузкой участков цепи переменного тока  (f = 50 Гц, U = 10 кВ, Iн = 630 А) с изолированной или заземленной нейтралью. Выключатель устанавливается в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО), комплектных трансформаторных подстанций (КТП) и относится к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством.

Выключатель нагрузки предназначен для коммутации под нагрузкой участков цепи переменного тока частотой 50Гц напря-жением 10кВ и номинальным током 630А с изолированной или за-земленной нейтралью. Выключатель предназначен для установки в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО), комплектных трансформаторных подстанций (КТП), а также для замены выклю-чателей нагрузки устаревших конструкций находящихся в эксплуа-тации. Выключатель относится к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством.


Принцип работы выключателя основан на гашении дуги по-током газов, выделяющихся из стенок дугогасительной камеры при тепловом воздействии на них гасимой дуги.

ТИП ПРИВОДА:

пружинный, использующий потенциальную энергию, запасенную в пружинах заводимых вручную.
Климатическое исполнение — У  по ГОСТ 15150, категория размещения 3.

ОСОБЕННОСТИ:
  • Увеличена скорость отключения до 7 м/с
  • Использование опорных и тяговых изоляторов из современных полимеров
  • Достигнута особая прочность за счет применения новых материалов.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
  • Наименование параметра — Величина
  • Номинальное напряжение, кВ 10
  • Номинальный ток, А 630
  • Ток электродинамической стойкости, кА 51
  • Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания, кА 20
  • Износостойкость выключателя, операции — механическая 2000
  • Срок службы до списания — 25 лет
Выключатель нагрузки автогазовый типа ВНР-10/630 с заземляющими ножами.
Выключатели ВНР предназначены для включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6 (10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.

Выключатель нагрузки устанавливается в комплектных трансформаторных подстанциях (КТП), камерах обслуживания (КСО), комплектных распределительных устройствах (КРУ).

Выключатели ВНР относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасительной камеры при воздействии на них гасимой дуги.

Механический ресурс до первого капитального ремонта не менее 2000 операций. Межремонтный ресурс 1000 циклов до первого среднего ремонта в течение срока службы 4 года. Срок службы выключателя нагрузки — 25 лет.

Гарантийный срок эксплуатации — два года со дня ввода выключателя в эксплуатацию, при условии соблюдения условий хранения, монтажа и эксплуатации.

В — выключатель

Н — нагрузки

Р — тип привода ручной

10 — номинальное напряжение сети, кВ

630 — номинальный ток, А

У3 — климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

ВНР-10/630-10У3 — выключатель нагрузки для включения и отключения токов нагрузки

ВНР-10/630-10зУ3 — выключатель нагрузи с ножами заземления снизу или сверху

ВНР-10/630-10зпУ3 — выключатель нагрузки с ножами заземления и предохранителями


Структура условного обозначения на примере ВНР-10/630-10зпУ3

Выключатели нагрузки изготавливаются в следующих исполнениях

Для включения и отключения рабочих ножей применяется ручной привод типа ПР-17. Для включения и отключения заземляющих ножей применяется ручной привод типа ПР-10.

Условия эксплуатации выключателей нагрузки ВНР-10/630
  • температура окружающего воздуха от -45°С до +40°С
  • высота установки над уровнем моря не более 1000 м
  • относительная влажность воздуха 80% при 15°С
  • окружающая среда — промышленная атмосфера типа П
  • рабочее положение в пространстве — установка на вертикальной плоскости. Допускается отклонение от вертикального положения до 5°

Выключатели нагрузки вакуумные.

Вакуумный выключатель ВБСК-10-20/1000 УХЛ2
Вакуумный выключатель ВБСК-10-20/1000 — предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц напряжением до 12 кв.

Вакуумный выключатель ВБСК-10-20/1000 применяется для установки и для замены маломасляных выключателей в ячейках КСО, КРУ, КРН различных модификаций.

Малогабаритность выключателя ВБСК-10-20/1000 позволяет встраивать его в любой тип распредустройств, особенно где требуется первое включение при отсутствии оперативного питания. Имеется механизм ручного включения и отключения, а также электрическое управление. ВБСК-10-20/1000 комплектуется в различных комбинациях с токовыми и независимого питания электромагнитами YAA,YAV. Встроенные токовые катушки позволяют использовать схему дешунтирования и работать без оперативного питания. Возможна установка независимой катушки отключения с гарантированным питанием до трёх часов.


В конструкции этого выключателя объединены все возможные требования энергетиков различных областей. В результате чего вакуумный выключатель ВБСК-10-20/1000 имеет:

  • Электромагнитный привод с малым током потребления, не более 1,5А
  • Наличие механизма для ручного оперативного включения (для включения используется энергия предварительно взведенной пружины)
  • Возможность установки (полного) комплекта электромагнитов защиты — до 5 штук
  • Включение выключателя при зависимом питании с посадкой на защелку без использования УПК-10
Вакуумный выключатель BВTEL

Производитель: Таврида Электрик

Номинальное напряжение, кВ: 10
Номинальный ток, А: 1000
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 50000
Циклов ВО, при токе КЗ: 100
Электродинамическая стойкость (кА): 51
Ток термической стойкости, кА (с): 20 (3)
Собственное время отключения, мс: 15
Полное время отключения, мс: 25
Собственное время включения, мс: 70
Масса, кг: 37
Испытательное напряжение промышленной частоты в течение одной минуты, кВ 42
Без радиаторов охлаждения номинальный ток 800 А, так же есть модель выключателя с номинальным током 630 А.
Ток динамической стойкости указан для наибольшего пика.

Вакуумные выключатели серии BB/TEL — это коммутационные аппараты  нового поколения, в основе принципа действия которых лежит гашение  возникающей при размыкании контактов электрической дуги в глубоком  вакууме, а фиксация контактов вакуумных дугогасительных камер (ВДК) в  замкнутом положении осуществляется за счет остаточной индукции приводных электромагнитов («магнитная защелка»). Отличительная особенность конструкции вакуумных выключателей серии  BB/TEL по сравнению с традиционными коммутационными аппаратами  заключается в использовании принципа соосности электромагнита камеры в  каждом полюсе выключателя, которые механически соединены между собой  общим валом.

Оригинальность конструкции выключателей BB/TEL позволила достичь следующих преимуществ по сравнению с другими коммутационными аппаратами:
  • высокий механический и коммутационный ресурс;
  • малые габариты и вес; небольшое потребление энергии по цепям управления;
  • возможность управления по цепям постоянного, выпрямленного и переменного оперативного тока;
  • простота встраивания в различные типы КРУ и КСО и удобство организации необходимых блокировок;
  • отсутствие необходимости ремонта в течение всего срока службы;
  • доступная цена.
Принцип фиксации контактов ВДК в замкнутом положении с применением  магнитной защелки в настоящее время активно используется в новых  конструкциях вакуумных выключателей ряда различных фирм (GEC Alsthom,  Whipp & Bourne, Cooper), однако «Таврида Электрик» является первым предприятием-изготовителем, открывшим дорогу вакуумным выключателям с  магнитной защелкой к массовому потребителю (оригинальность выключателей  BB/TEL защищена патентом Российской Федерации № 2020631). Благодаря своим преимуществам вакуумные выключатели BB/TEL широко  применяются во вновь разрабатываемых комплектных распределительных  устройствах (КРУ, КСО, КРН), а также для реконструкции ячеек КРУ,  находящихся в эксплуатации и имеющих в своем составе на момент  реконструкции выключатели других конструкций, которые устарели морально и физически.
Разъединители

Разъединители внутренней установки РВЗ-10/630 используются в целях коммутации для участков электрических цепей под напряжением без нагрузочного тока и в целях изменения схем соединения, обеспечивают безопасность работ на отключенных участках. Применяются для включения/отключения зарядного тока воздушной и кабельной линии либо холостых токов трансформаторов и токов небольших нагрузок. Приборы оснащены рычажными приводами для ручного включения и отключения.

Требования к условиям эксплуатации разъединителей РВЗ-10/630 не сильно отличаются от требований к аналогичным устройствам. Рабочая высота может достигать до 1000 метров над уровнем моря. Необходим свободный доступ наружного воздуха. Колебания температуры и влажности воздуха могут несущественно отличатся от этих параметров на открытом воздухе. Например, разъединители РВЗ-10/630 могут применяться в металлических помещениях без обогрева, под навесом, в кожухах комплектных устройств, кузовах, палатках, прицепах. Необходимо избегать прямого воздействия солнечных лучей и атмосферных осадков на изделия. В помещениях с установленными разъединителями концентрация агрессивных паров и газов не должны превышать допустимых концентраций во избежание разрушение изоляции и защитного покрытия. Помещения должны быть закрытыми, пожаро- и взрывобезопасными.

 Структура условного обозначения:
  • Разъединитель РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1
  • Разъединитель РЛНД-10-200 У1, РЛНД-10-400 У1, РЛНД-10-630 У1
  • Разъединитель РЛНД-2-10-200 У1, РЛНД-2-10-400 У1, РЛНД-2-10-630 У1
  • Разъединитель РЛНД-1-10Б-200 У1, РЛНД-1-10Б-400 У1, РЛНД-1-10-630 У1
  • Разъединитель РЛНДМ-1-10-200 У1, РЛНДМ-1-10-400 У1, РЛНДМ-1-10-630 У1
Расшифровка условного обозначения:

  • РЛНД — разъединитель линейный наружной установки, двухколонковый
  • М — медные ножи
  • 1, 2 — количество заземляющих ножей
  • 10 — номинальное напряжение, кВ
  • Б — усиленное исполнение изоляции
  • 200, 400, 630 — номинальный ток, А
  • У1 — климатическое исполнение и категория размещения  по ГОСТ 15150-69
Условия эксплуатации разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400   У1, РЛНД-1-10-630 У1:
  • Высота над уровнем моря не более 1000 м.
  • Температура окружающего воздуха от минус 60 до 40°С.
  • Скорость ветра при гололеде не более 15 м/с.
  • Скорость ветра при отсутствии гололеда не более 40 м/с.
  • Толщина корки льда до 10 мм.
Вакуумный выключатель ВВТ-10-20
Выключатели со встроенным пружинно-моторным приводом предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением 10 кВ. Вакуумный выключатель устанавливаются в шкафах комплектных распределительных устройств (КРУ и КСО), а также используются для замены маломасляных и электромагнитных выключателей. Выключатели типа ВВТ-10 соответствуют техническим условиям ТУ БЕКР 3414-007- 13614910-2010.
Структура условного обозначения типоисполнений выключателя:

Пример записи обозначения вакуумного выключателя напряжения 10 кВ с номинальным током отключения 20 кА, номинальным током 630 А, климатического исполнения УХЛ и категории размещения 2, исполнения 017 Выключатель ВВТ-10-20/630 УХЛ2, 017 ТУ БЕКР 3414-007-13614910-2010
Номинальные значения воздействующих факторов внешней среды:
  • высота над уровнем моря не более 1000 м;
  • верхнее рабочее значение температуры воздуха, окружающего КРУ с выключателем — плюс 55°С
  • нижнее рабочее значение температуры при эксплуатации не менее минус 60°С;
  • относительная влажность воздуха — 80% при 20°С;
  • верхнее значение относительной влажности воздуха 100% при 25° С;
  • окружающая среда невзрывоопасная, атмосфера типа II (промышленная),
  • содержание коррозионно — активных агентов по ГОСТ 15150-69;
  • запыленность окружающего воздуха до 10 мг/м3. 1.1.5.

Если вас заинтересовала услуга, оформите заявку на сайте. Наши менеджеры свяжутся с вами в ближайшее время.

chevron_leftВозврат к списку

Краны шаровые для нефтегазовой промышленности

1 2494228 ХСЛ КШ 50.80.П.Г.(У1)Р.Н Кран шаровой Dn 50, Pn 8,0 МПа, тип присоединения – под приварку, рабочая среда – неагрессивный природный газ, климатическое исполнение – У1, тип управления – рукоятка, тип установки — надземная  15
2 2494234 ХСЛ КШ 50.100.П.Г.(У1)Р.Н Кран шаровой Dn 50, Pn 10,0 МПа, тип присоединения – под приварку, рабочая среда – неагрессивный природный газ, климатическое исполнение – У1, тип управления – рукоятка, тип установки — надземная  15
3 2496081 ХСЛ КШ 50. 80.П.Г.(У1)П.Н Кран шаровой Dn 50, Pn 8,0 МПа, тип присоединения – под приварку, рабочая среда – неагрессивный природный газ, климатическое исполнение – У1, тип управления – пневмопривод, тип установки — надземная  31
4 2494246 ХСЛ КШ 80.80.П.Г.(У1)Р.Н Кран шаровой Dn 80, Pn 8,0 МПа, тип присоединения – под приварку, рабочая среда – неагрессивный природный газ, климатическое исполнение – У1, тип управления – рукоятка, тип установки — надземная  42
5 2496099 ХСЛ КШ 80.80.П.Г.(У1)П.Н Кран шаровой Dn 80, Pn 8,0 МПа, тип присоединения – под приварку, рабочая среда – неагрессивный природный газ, климатическое исполнение – У1, тип управления – пневмопривод, тип установки — надземная  70
6 2494264 ХСЛ КШ 100. 80.П.Г.(У1)Р.Н Кран шаровой Dn 100, Pn 8,0 МПа, тип присоединения – под приварку, рабочая среда – неагрессивный природный газ, климатическое исполнение – У1, тип управления – рукоятка, тип установки — надземная 53
7 4021637 ХСЛ КШ 100.100.П.Г.(У1)Р.П Кран шаровой Dn 100, Pn 10,0 МПа, тип присоединения – под приварку, рабочая среда – неагрессивный природный газ, климатическое исполнение – У1, тип управления – рукоятка, тип установки — подземная 126
8 2496117 ХСЛ КШ 100.80.П.Г.(У1)П.Н Кран шаровой Dn 100, Pn 8,0 МПа, тип присоединения – под приварку, рабочая среда – неагрессивный природный газ, климатическое исполнение – У1, тип управления – пневмопривод, тип установки — надземная 92
9 2494448 ХСЛ КШ 150. 80.П.Г.(У1)РР.Н Кран шаровой Dn 150, Pn 8,0 МПа, тип присоединения – под приварку, рабочая среда – неагрессивный природный газ, климатическое исполнение – У1, тип управления – ручной редуктор, тип установки — надземная 125
10 2496244 ХСЛ КШ 150.80.П.Г.(У1)ПГ.Н Кран шаровой Dn 150, Pn 8,0 МПа, тип присоединения – под приварку, рабочая среда – неагрессивный природный газ, климатическое исполнение – У1, тип управления – пневмогидропривод, тип установки — надземная  195

Просмотр записи разговоров в Teams собрания

Во время Teams собрания вы можете начать запись разговоров в прямом эфире. Текст отображается вместе с видео или звуком собрания в режиме реального времени, включая имя выступающего (если только они не скроют его) и отметку времени.

В этой статье

Overview

Начать запись разговоров в прямом эфире

Change the transcript language

Скрытие и показ транскрибации в прямом эфире

Остановить транскрибцию в прямом эфире

Скачать расшифровку

Совместное использование расшифровки с участниками мобильного устройства

Удаление записи разговоров

Кто можете начать, остановить, просмотреть и скачать расшифровку?

Обзор

Транскрибирование в прямом эфире может сделать собрание более продуктивным и инклюзивным для участников с нарушением слуха или с разными уровнями языка. Участники в шумных местах также по достоинству оценят визуальную помощь.

Люди могут не быть определены в расшифровке собраний. Подробные сведения см. в том, как скрыть свое удостоверение в подписях и записях разговоров.

Ограничения

Доступна транскрибация в прямом эфире:

  • В классических версиях Teams.

  • Для клиентов с следующими лицензиями: Office 365 E1, Office 365 A1, Office 365/Microsoft 365 A3, Office 365/Microsoft 365 A5, Microsoft 365 E3, Microsoft 365 E5, Microsoft 365 F1, Office 365/Microsoft 365 F3, Microsoft 365 бизнес базовый, Microsoft 365 бизнес стандарт, Microsoft 365 бизнес премиум skUs.

Запись разговоров в прямом эфире недоступна.

Важно: Если в вашей организации OneDrive для бизнеса и SharePoint записи собраний, ИТ-администратор должен включить запись разговоров в политике Teams собрания и предложить пользователям начинать запись разговоров во всех собраниях. Субтитры будут доступны в записи после собрания.

Примечание: Если вы не видите параметры транскрибации, ваш ИТ-администратор не включил эту функцию для вас.

После собрания сохраненная расшифровка доступна для справки и скачивания в Teams на компьютере и в Интернете.

Примечание: Люди, которые звонят на собрание по номеру телефона, предоставленном в сведениях о собрании, не смогут просмотреть расшифровку.

Начать запись разговоров в прямом эфире

  1. Перейдите к элементу управления собранием и выберите Дополнительные действия .

  2. Выберите Начать запись разговоров.

Совет: Если вы также хотите записать собрание, выберите Дополнительные параметры и выберите Начать запись.

Все участники видят уведомление о том, что собрание транскрибется. Запись появится в правой части экрана.

Изменение языка записи разговоров

Язык записи разговоров должен быть таким же, как на собрании. Чтобы изменить языковые параметры:

  1. Вы увидите транскрибцию в режиме трансляции в правой части экрана. В верхней правой части окна записи разговоров выберите Параметры записи разговоров .

  2. Выберите Изменить язык речи.

  3. Вам будет предложено выбрать язык, на который будут говорить все на собрании. Выберите соответствующий язык и нажмите кнопку Подтвердить. Расшифровка будет отображаться на этом языке.

Важно: Изменение настроек языка речи влияет на всех. Язык записи разговоров (а также подписи) изменится для всех участников собрания.

У вас до 28 различных языковых параметров записи разговоров:

Английский (США), английский (Канада), английский (Индия), английский (Соединенное Королевство), английский (Австралия), английский (Новая Зеландия), арабский (Арабские Эмираты) (предварительная версия), арабский (Саудовская Аравия) (предварительная версия), китайский (канада), китайский (Диалект), датский, Нидерландский (Бельгия) (предварительная версия), нидерландский (Нидерланды), французский (Канада), французский (Франция), финский (предварительная версия), немецкий, хинди, итальянский, японский, корейский (предварительная версия), норвежский, польский (предварительная версия), португальский (Бразилия), русский (предварительная версия), испанский (Мексика), испанский (Испания), шведский.

Скрытие и показ транскрибации в прямом эфире

  1. Перейдите к элементу управления собранием и выберите Дополнительные действия .

  2. Выберите Скрыть запись разговоров или Показать запись разговоров.

Примечание: Скрытые скрытия скрываются звездочками.

Остановить транскрибцию в прямом эфире

Организатор и организатор собрания могут остановить и перезапустить запись разговоров во время собрания. (Сведения о ролях организатора и организатора см. в этой Teams собрании. )

  1. Перейдите к элементу управления собранием и выберите Дополнительные действия .

  2. Выберите Остановить транскрибцию или Остановить запись (если запись находится в процессе записи).

Транскрибация прекращается автоматически, когда все участники покидают собрание.

Скачать расшифровку

После того как собрание будет проходить, расшифровка будет сразу же доступна в событии собрания в календаре. Участники собрания могут скачать его в .docx или VTT-файл.

  1. Выберите Календарь слева в Teams.

  2. Откройте событие собрания и выберите запись разговоров.

  3. Над стенограммой выберите Скачать, а затем выберите нужный тип файла.

Совет: После собрания вместе с расшифровкой все другие доступные элементы собрания (вложенные документы, заметки к собранию, запись) также будут доступны на вкладке Сведения при открытом событии собрания.

Совместное использование расшифровки с участниками мобильного устройства

Отправка записи разговоров в чат делает ее доступной участникам собрания, которые присоединились с мобильного устройства.

  1. Скачайте расшифровку на компьютер.

  2. В чате собрания выберите В под полем «Написать» и загрузите запись разговоров.

Удаление записи разговоров

Организатор собрания может удалить запись разговоров.

  1. Откройте собрание и перейдите к записи & запись разговоров.

  2. Выберите Удалить , чтобы удалить запись разговоров.

Кто можете начать, остановить, просмотреть и скачать расшифровку?

Тип участника собрания

Начало и остановка транскрибации

Просмотр транскрибации в режиме реального времени

Просмотр расшифровки после собрания

Скачивание расшифровки после собрания

Организатор

Да

Да

Да

Да

Человек из одного клиента*

Да

Да

Да

Да

Человек из другого клиента

Нет

Да

Нет

Нет

Гость

Нет

Да

Нет

Нет

Анонимные

Нет

Нет

Нет

Нет

* Ваш клиент — это все люди, которые имеют общий доступ к Teams, как определен вашим ИТ-администратором.

Примечания:

  • Teams записи в прямом эфире хранятся в учетной записи организатора Exchange Online собрания. Запись разговоров можно получить через чат собрания и запись & в Teams, пока организатор собрания не удалит запись.

  • Первоначальный выпуск транскрибации собраний не поддерживает применение политик хранения, eDiscovery или удержания по юридическим правилам. Таким образом, жизненный цикл записей собраний будет зависеть от ручного управления организаторами собрания.

  • Если вы используете Cloud Video Interop (CVI) для присоединения к собраниям Teams, обратитесь к поставщику CVI, чтобы убедиться, что участники CVI получат уведомление о транскрибации при его начало.

Важно: Корпорация Майкрософт оставляет за собой право ограничить службы транскрибации и перевода с достаточной уведомлением, чтобы ограничить избыточное использование и(или) мошенничество, а также поддерживать производительность службы. Эти службы включают субтитры, субтитры и функции транскрибации, доступные в Office 365 таких продуктах, как Microsoft Teams, PowerPoint, Stream и другие.

Для ИТ-администраторов

Разрешить транскрибцию

Сравнительные образцы модифицированных нуклеотидов в отдельных видах тРНК мезофильной и двух термофильных архей

Чтобы улучшить и дополнить наши знания о модификациях тРНК архей, мы идентифицировали и сравнили паттерны модификации (тип и расположение) в тРНК трех очень разных видов архей: Methanococcus maripaludis (мезофильный метаноген), Pyrococcus furiosus (a hyperthermophile thermococcale) и Sulfolobus acidocaldarius (ацидофильный термофильный сульфолобалл). Наиболее многочисленные изоакцепторные тРНК (всего 79) для каждой из 20 аминокислот выделяли с помощью двумерного гель-электрофореза с последующим расщеплением РНКазой в геле. Полученные фрагменты олигонуклеотидов разделяли с помощью наноЖХ и анализировали их содержание нуклеотидов с помощью масс-спектрометрии (МС / МС). Также был проведен анализ общих модифицированных нуклеозидов, полученных в результате полного расщепления объемных тРНК. Были идентифицированы отчетливые метилирование оснований и / или рибозы, ацетилирование цитидина и тиолированные пиримидины, некоторые в новых положениях в тРНК.Были обнаружены и новые, предварительно идентифицированные, модификации. Наименее разнообразный ландшафт модификаций наблюдается у мезофильного Methanococcus maripaludis , а наиболее сложный — у Sulfolobus acidocaldarius . Примечательными наблюдениями являются частое присутствие нуклеотидов ac 4 C в термофильных тРНК архей, присутствие m 7 G в положениях 1 и 10 в тРНК Pyrococcus furiosus и использовании производных виозина в положении 37 тРНК, особенно тех, которые декодируют стартовые кодоны U1 и C1. Эти результаты дополняют уже полученные другими с наборами тРНК архей из Methanocaldococcus jannaschii и Haloferax volcanii .

Ключевые слова: Археи; гипертермофилы; масс-спектрометрии; модификации; тРНК.

Unicode — pysheeet

Основная цель этой шпаргалки — собрать некоторые общие фрагменты, которые связанные с Unicode.В Python 3 строки представлены Unicode вместо байтов. Дополнительную информацию можно найти на PEP 3100

Код ASCII — наиболее известный стандарт, определяющий числовые коды. для персонажей. Числовые значения изначально определяют только 128 символов, поэтому ASCII содержит только управляющие коды, цифры, строчные буквы, прописные буквы буквы и т. д. Однако нам недостаточно представить такие символы, как акцентированные иероглифы, китайские иероглифы или эмодзи существовали во всем мире.Поэтому для решения этой проблемы был разработан Unicode . Он определяет кодовая точка для представления различных символов, таких как ASCII, но количество символов до 1,111,998.

Строка

В Python 2 строки представлены в байтах , а не в Unicode . Python предоставляет различные типы строк, такие как строка Unicode, необработанная строка и т. д. В этом случае, если мы хотим объявить строку Unicode, мы добавляем префикс u для строковые литералы.

 >>> s = 'Café' # байтовая строка
>>> с
'Кафе \ xc3 \ xa9'
>>> тип (ы)
<тип 'str'>
>>> u = u'Café '# строка в Юникоде
>>> ты
u'Caf \ xe9 '
>>> тип (u)
<тип "юникод">


В Python 3 строки представлены в Unicode . Если мы хотим представить байтовой строки, мы добавляем префикс b для строковых литералов. Обратите внимание, что ранние Версии Python (3.0–3.2) не поддерживают префикс u . Чтобы облегчить боль при переносе приложений, поддерживающих Unicode, с Python 2, Python 3.3 раза снова поддерживает префикс и для строковых литералов. Дополнительная информация может можно найти на PEP 414

 >>> s = 'Кафе'
>>> тип (ы)
<класс 'str'>
>>> с
'Кафе'
>>> s.encode ('utf-8')
b'Caf \ xc3 \ xa9 '
>>> s.encode ('utf-8'). decode ('utf-8').
'Кафе'


Персонажи

Python 2 принимает все строковые символы как байты. В этом случае длина строки могут не соответствовать количеству символов. Например, длина Café равна 5, а не 4, потому что é закодированы как 2 байта персонаж.

 >>> s = 'Кафе'
>>> print ([_ c вместо _c в s])
['C', 'a', 'f', '\ xc3', '\ xa9']
>>> len (s)
5
>>> s = u'Café '
>>> print ([_ c вместо _c в s])
[u'C ', u'a', u'f ', u' \ xe9 ']
>>> len (s)
4


Python 3 принимает все строковые символы как кодовую точку Unicode. Длина строка всегда эквивалентна количеству символов.

 >>> s = 'Кафе'
>>> print ([_ c вместо _c в s])
['C', 'a', 'f', 'é']
>>> len (s)
4
>>> bs = байты (s, кодировка = 'utf-8')
>>> print (bs)
b'Caf \ xc3 \ xa9 '
>>> len (bs)
5


Перенос Unicode (s, «utf-8»)

Юникод () встроенная функция была удалена в Python 3, поэтому как лучше всего конвертировать выражение unicode (s, 'utf-8') , чтобы оно работало как в Python 2, так и в 3?

В Python 2:

 >>> s = 'Кафе'
>>> юникод (s, 'utf-8')
u'Caf \ xe9 '
>>> с.декодировать ('utf-8')
u'Caf \ xe9 '
>>> юникод (s, 'utf-8') == s.decode ('utf-8')
Правда


В Python 3:

 >>> s = 'Кафе'
>>> s.decode ('utf-8')
AttributeError: объект 'str' не имеет атрибута 'decode'


Итак, настоящий ответ…

Кодовая точка Unicode

Орд — мощный встроенная функция для получения кодовой точки Unicode из заданного символа. Следовательно, если мы хотим проверить кодовую точку Unicode символа, мы можем используйте или .

 >>> s = u'Café '
>>> для _c в s: print ('U +% 04x'% ord (_c))
...
U + 0043
U + 0061
U + 0066
U + 00e9
>>> u = '中文'
>>> для _c в u: print ('U +% 04x'% ord (_c))
...
U + 4e2d
U + 6587


Кодировка

Кодовая точка Unicode, передает строку байтов , называется кодированием.

 >>> s = u'Café '
>>> тип (s.encode ('utf-8'))
<класс 'байты'>


Расшифровка

Строка байтов , передаваемая в кодовую точку Unicode, называется декодированием.

 >>> s = bytes ('Кафе', кодировка = 'utf-8')
>>> s.decode ('utf-8')
'Кафе'


Нормализация Unicode

Некоторые символы могут быть представлены в двух одинаковых формах. Например, символ é можно записать как e ́ (каноническое разложение) или é (Каноническая композиция). В этом случае мы можем получить неожиданные результаты, когда сравнивают две строки, даже если они похожи. Следовательно, мы можем нормализовать форму Unicode, чтобы решить эту проблему.

 # питон 3
>>> u1 = 'Café' # строка в Юникоде
>>> u2 = 'Кафе \ u0301'
>>> u1, u2
(«Кафе», «Кафе»)
>>> len (u1), len (u2)
(4, 5)
>>> u1 == u2
Ложь
>>> u1.encode ('utf-8') # получаем строку байтов u1
b'Caf \ xc3 \ xa9 '
>>> u2.encode ('utf-8') # получаем строку байтов u2
b'Cafe \ xcc \ x81 '
>>> из импорта unicodedata нормализовать
>>> s1 = normalize ('NFC', u1) # получить формат u1 NFC
>>> s2 = normalize ('NFC', u2) # получить формат u2 NFC
>>> s1 == s2
Правда
>>> s1.кодировать ('utf-8'), s2.encode ('utf-8')
(b'Caf \ xc3 \ xa9 ', b'Caf \ xc3 \ xa9')
>>> s1 = normalize ('NFD', u1) # получить формат u1 NFD
>>> s2 = normalize ('NFD', u2) # получить формат u2 NFD
>>> s1, s2
(«Кафе», «Кафе»)
>>> s1 == s2
Правда
>>> s1.encode ('utf-8'), s2.encode ('utf-8')
(b'Cafe \ xcc \ x81 ', b'Cafe \ xcc \ x81')


Избегайте

UnicodeDecodeError

Python вызывает UnicodeDecodeError , когда байтовые строки не могут декодироваться в Unicode кодовые точки.Если мы хотим избежать этого исключения, мы можем передать replace , обратная косая черта заменяет или игнорирует аргумент для ошибки при декодировании.

 >>> u = b "\ xff"
>>> u.decode ('utf-8', 'строгий')
    Отслеживание (последний вызов последний):
  Файл "", строка 1, в
UnicodeDecodeError: кодек utf-8 не может декодировать байт 0xff в позиции 0: недопустимый начальный байт
>>> # используйте U + FFFD, ЗАМЕНА СИМВОЛА
>>> u.decode ('utf-8', «заменить»)
'\ ufffd'
>>> # вставляет escape-последовательность \ xNN
>>> u.декодировать ('utf-8', «обратная косая черта»)
'\\ xff'
>>> # исключить символ из результата Unicode
>>> u.decode ('utf-8', "игнорировать")
''


Длинная струна

В следующем фрагменте показаны распространенные способы объявления многострочной строки в Python.

 # оригинальная длинная строка
s = 'Это очень-очень длинная строка Python'

# Одиночная кавычка с экранирующей обратной косой чертой
s = "Это очень очень очень" \
    "длинная строка Python"

# Использование скобок
s = (
    "Это очень очень очень"
    "длинная строка Python"
)

# Использование `` + ''
s = (
    «Это очень очень очень» +
    "длинная строка Python"
)

# Использование тройных кавычек с экранирующей обратной косой чертой
s = '' 'Это очень очень очень \
длинная строка Python '' '

Портативный декодер

ZISHAN U1 (USB-DAC) и банк быстрой зарядки емкостью 4200 мАч, оснащен микросхемой AK4493 от AKM, совместим с Amanero XMOS в Италии, максимальный PCM 384K 32 бит и DSD512, интеллектуальная функция активации и выключения, все диски из алюминиевого сплава, удобны для использования декодер Touch Time Rereach HI FI: Electronics

Параметры


Порт USB: Type-C
Частота дискретизации DSD: DSD128
Коэффициент дискретизации PCM: 384 кГц 32 бит
Декодирование: Аппаратное декодирование
LPF OPA: OP275
Чип ЦАП: Amanero XMOS AK4493EQ
USB DAC159 Емкость аккумулятора
мА Время непрерывной работы: 12 часов.
Быстрая зарядка.
Размер: 100 мм * 50 мм * 20 мм

Знание к U1
Оснащен цифровым интерфейсом Amanero, микросхемой AK4493EQ, 9 В, двойным OP275 и линейным выходом 3,5 мм
ЦАП USB и аккумуляторная батарея для зарядки
Аккумулятор 4200 мАч и 12 часов непрерывного использования
Алюминий экран из сплава, регулировка громкости с помощью главного управления АЦП и цифровой AK4493EQ
Совместимость с Android и iPhone
Автоматически активируется и выключается, автоматически отключается при низком энергопотреблении
Функция физического реле, нет отдельных электронных компонентов
Питание усилителя высокого давления автоматически отключается отключение через 5 минут после того, как устройство работает на минимальном уровне громкости, выключение через 20 минут работы на минимальном уровне громкости и восстановление после увеличения громкости

Примечание:
1.Пожалуйста, купите, как только ваш телефон будет подтвержден функцией USB-DAC.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
