Трансформаторы. Расшифровка наименований. Примеры

Наименование (а точнее, номенклатура) трансформатора, говорит о его конструктивных особенностях и параметрах. При умении читать наименование оборудования можно только по нему узнать количество обмоток и фаз силового трансформатора, тип охлаждения, номинальную мощность и напряжение высшей обмотки.

Общие рекомендации

Номенклатура трансформаторов (расшифровка буквенных и цифровых обозначений наименования) не регламентируется какими-либо нормативными документами, а всецело определяется производителем оборудования. Поэтому, если название Вашего трансформатора не поддаётся расшифровке, то обратитесь к его производителю или посмотрите паспорт изделия. Приведенные ниже расшифровки букв и цифр названия трансформаторов актуальны для отечественных изделий.

Наименование трансформатора состоит из букв и цифр, каждая из которых имеет своё значение. При расшифровке наименования следует учитывать то что некоторые из них могут отсутствовать в нём вообще (например буква «А» в наименовании обычного трансформатора), а другие являются взаимоисключающими (например, буквы «О» и «Т»).

Расшифровка наименований силовых трансформаторов

Для силовых трансформаторов приняты следующие буквенные обозначения [1, c.238]:

Примечание: принудительная циркуляция вохдуха называется дутьем, то есть «с принудительной циркуляцией воздуха» и «с дутьем» равнозначные выражения.

Примеры расшифровки наименований силовых трансформаторов

ТМ — 100/35 — трансформатор трёхфазный масляный с естественной циркуляцией воздуха и масла, номинальной мощностью 0,1 МВА, классом напряжения 35 кВ;
ТДНС — 10000/35 — трансформатор трёхфазный с дутьем масла, регулируемый под нагрузкой для собственных нужд электростанции, номинальной мощностью 10 МВА, классом напряжения 35 кВ;

Расшифровка наименований регулировочных (вольтодобавочных) трансформаторов

Для регулировочных трансформаторов приняты следующие сокращения [1, c.238][2, c.150]:

Примеры расшифровки наименований регулировочных трансформаторов

ВРТДНУ — 180000/35/35 — трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;
ЛТМН — 160000/10 — трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.

Расшифровка наименований трансформаторов напряжения

Для трансформаторов напряжения приняты следующие сокращения [2, c.200]:

Примечание:
1. Комплектующий для серии НОСК;
2. С компенсационной обмоткой для серии НТМК;
3. Кроме серии НОЛ и ЗНОЛ, в которых:
• 06 — для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки;
• 08 — для ЗРУ и КРУ внутренней и наружной установки;
• 11 — для взрывоопасных КРУ.

Примеры расшифровки наименований трансформаторов напряжения

НОСК-3-У5 — трансформатор напряжения однофазный с сухой изоляцией, комплектующий, номинальное напряжение обмотки ВН 3 кВ, климатическое исполнение — У5;

Расшифровка наименований трансформаторов тока

Для трансформаторов тока приняты следующие сокращения [2, c.201,206-207,213]:

Примеры расшифровки наименований трансформаторов тока

ТФЗМ — 35А — У1 — трансформатор тока в фарфоровой покрышке, с обмоткой звеньевого исполнения, с масляной изоляцией, номинальным напряжением обмотки ВН 35 кВ, категории А, климатическим исполнением У1;
ТФРМ — 750М — У1 — трансформатор тока в фарфоровой покрышке, с обмоткой рымочного исполнения, с масляной изоляцией, номинальным напряжением обмотки ВН 750 кВ, климатическим исполнением У1;
ТШЛ — 10К — трансформатор тока шинный с литой изоляцией, номинальное напряжением обмотки ВН 10 кВ;
ТЛП — 10К — У3 — трансформатор тока с литой изоляцией, проходной, номинальным напряжением обмотки ВН 10 кВ, климатическое исполнение — У3;
ТПОЛ — 10 — трансформатор тока проходной, одновитковый, с литой изоляцией, номинальным напряжением обмотки ВН 10 кВ;
ТШВ — 15 — трансформатор тока шинный, с воздушным охлаждением, номинальным напряжением обмотки ВН 15 кВ;
ТВГ — 20 — I — трансформатор тока с воздушным охлаждением, генераторный, номинальным напряжением обмотки ВН 20 кВ;
ТШЛО — 20 — трансформатор тока шинный, с литой изоляцией, одновитковый, номинальным напряжением обмотки ВН 20 кВ;
ТВ — 35 — 40У2 — трансформатор тока встроенный, номинальным напряжением обмотки ВН 35 кВ, током термической стойкости 40 кА, климатическое исполнение — У2;
ТНП — 12 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, охватывающий 12 жил кабеля;
ТНПШ — 2 — 15 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, шинный, охватывающий 2 жилы кабеля, номинальным напряжением обмотки ВН 15 кВ.

Список использованных источников

1. Справочник по проектированию электрических сетей / под ред. Д.Л. Файбисовича. — 3-е изд., перераб. и доп. — Москва: ЭНАС, 2009. — 392 с.: ил.
2. Справочник по электрическим установкам высокого напряжения / под ред. И.А. Баумштейна, С.А. Баженова. — 3-е изд., перераб. и доп. — Москва: Энергоатомиздат, 1989. — 768 с.: ил.

Расшифровка трансформаторов: тока, напряжения и силовых

Чтобы понимать, для каких условий эксплуатации предназначен тот или иной трансформатор тока или напряжения, а также прочие разновидности, применяется особая маркировка приборов. Отечественные и импортные агрегаты имеют различное обозначение. В нашей стране чаще применяются установки, изготовленные по ГОСТу.

Маркировка трансформаторов наносится на щиток из металла на корпусе. Самые распространённые виды условных обозначений трансформаторов будут рассмотрены далее.

Информация на корпусе

Информация, представленная на видимой стороне устройства, наносится при помощи гравировки, травления или теснения. Это обеспечивает чёткость и долговечность надписи. На металлическом щитке указываются данные о заводе-изготовителе оборудования. Наносится год его выпуска, заводской номер.

Помимо данных о производителе обязательно присутствует информация об агрегате. Указывается номер стандарта, которому соответствует представленная конструкция. Обязательно наносится показатель номинальной мощности. Для трехфазных устройств этот параметр приводится для каждой обмотки отдельно. Указывается информация о напряжении ответвлений витков катушек.

Для всех обмоток определяется показатель номинального тока. Приводится количество фаз установки, частота тока. Производитель предоставляет данные о конфигурации и группах соединения катушек.

После приведённой выше информации можно ознакомиться с параметрами напряжения короткого замыкания. Представляются требования к установке. Она может быть наружной или внутренней.

Технические характеристики позволяют определить способ охлаждения, массу масла в баке (если применяется эта система), а также массу активной части. На приводе переключателя указывается его положение. Если установка обладает сухим видом охлаждения, есть данные о мощности установки при отключённом вентиляторе.

Под щитком должен быть выбит заводской номер. Он присутствует на баке. Номер указывается на крышке возле ввода ВН, а также сверху и слева на полке балки сердечника.

Схема

Все приведённые на табличке данные можно разбить на 6 групп. Чтобы не запутаться в информации, следует рассмотреть последовательность её написания. Например, установка АТДЦТН-125000/220/110/10-У 1. Для маркировки особенностей прибора применяются следующие группы:

• I группа. А — Предназначена для указания типа прибора (силовой или автотрансформатор).
• II группа. Т — Соответствует типу сети, для которой применяется прибор (однофазная, трехфазная).
• III группа. ДЦ – Система охлаждения с принудительной циркуляцией масла и воздуха.
• IV группа. Т – Показывает количество обмоток (трехобмоточный).
• V группа. Н – Напряжение регулируется под нагрузкой.
• VI группа. Все цифры (номинальная мощность, напряжение ВН СН обмоток, климатическое исполнение, категория размещения).

О каждой категории следует узнать подробнее. Это значительно облегчит выбор.

Разновидности

Обозначение трансформаторов обязательно начинается с разновидности оборудования. Если маркировка начинается с буквы А, это автотрансформатор. Её отсутствие говорит о том, что агрегат относится к классу силовых трансформаторов.

Обязательно приводится число фаз. Это позволяет выбрать установку, работающую от бытовой или промышленной сети. Если трансформатор подключается к трехфазной сети, в маркировке будет присутствовать Т. Однофазные же разновидности имеют букву О. Они применяются в бытовых сетях.

Если устройство обладает расщеплённой обмоткой, он будет иметь Р. Если присутствует регулировка напряжения под нагрузкой (РПН) устройство будет иметь маркировку Н на металлическом щитке. При её отсутствии можно сделать вывод об отсутствии представленной особенности в аппарате.

Особые обозначения

В зависимости от категории установки могут применяться особые обозначения. Для трансформатора тока и напряжения они могут не совпадать. Вторая разновидность техники применяется при работе защитных механизмов или для измерения тока. Первая категория приборов предназначается для изменения значения переменного тока.

Трансформаторы напряжения не используют для передачи электричества большой мощности. Они способны создавать развязку от низковольтных коммуникаций. В цепях с напряжением 12В и менее применяется эта категория приборов. Основным их рабочим параметром выступает ток и напряжение первичной обмотки. Именно их величину предоставляет производитель.

Маркировка трансформаторов напряжения начинается с их конструкции. Если это проходная конструкция, она обозначается литерой П. Если её нет, это опорный вид аппаратов. Литой изолятор имеет в маркировке Л, а фарфоровый – Ф. Встроенный изолятор имеет В.

Расшифровка современных трансформаторов тока выполняется в установленной последовательности. Она начинается с Т, которая характеризует представленные приборы. Способ установки может быть проходным (П), опорным (О) или шинным (Ш). Если этот прибор присутствует в аппаратуре силовых трансформаторов, он обозначается как ВТ. Если же он встроен в масляный выключатель, то маркировка будет иметь букву В. При наружной установке прибор будет иметь Н.

Охладительная система

Условное обозначение трансформатора продолжается способом охлаждения. Сегодня существуют сухие, масляные разновидности. Также охладительная установка может иметь в своём составе негорючий текучий диэлектрик.

Масляные разновидности включают в себя около десятка различных конструкций оборудования. Если циркуляция жидкости внутри производится естественным путём, прибор имеет на щитке М. Если же она принудительная, здесь будет присутствовать обозначение Д. Оно соответствует также и сухим разновидностям приборов с представленным устройством внутренней циркуляции.

Если установлено оборудование с естественным движением масла и принудительным течением воды, оно маркируется сочетанием МВ. Для приборов с принудительной циркуляцией ненаправленного потока масла и естественным перемещением воздуха используется комбинация МЦ. Если же в таком устройстве направление масла чётко обозначено, маркировка будет НМЦ.

Для систем с принудительным ненаправленным движением масла и воздуха применяется обозначение ДЦ, а для направленного перемещения – НДЦ. Когда масло движется в пространстве между трубами и перегородками, по которым течёт вода, такой агрегат имеет на щитке букву Ц. Если же масло течёт по направленному вектору, прибор маркируется НЦ.

Охладительная система с жидким диэлектриком

Сегодня в «эксплуатацию» вводят новые разновидности устройств с различными улучшенными охладительными системами. Одной из них являются экземпляры техники с негорючим диэлектриком жидкого типа. Если охлаждение происходит посредством естественной циркуляции, представленная установка обозначается буквой Н. Если же присутствует принудительное движение воздуха, маркировка будет НД.

На табличке агрегатов с направленным потоком жидкого диэлектрика и принудительной циркуляцией воздуха указывается ННД. Это позволяет подобрать правильно тип аппаратуры.

Сухие системы

Одной из новых разновидностей являются системы сухого охлаждения. Они просты в эксплуатации и обслуживании, не требовательны и не капризны. Если исполнение установки открытое, а циркуляция воздуха происходит естественным способом, его маркируют как С.

Защищённое исполнение обозначается буквами СЗ. Корпус может быть закрыт от воздействия различных факторов окружающей среды, он называется герметичным. При естественной циркуляции воздуха в нём, маркировка имеет буквы СГ.

В воздушных охладительных системах может присутствовать принудительная циркуляция. В этом случае устройство обозначается буквами СД.

Исполнение

Установки могут отличаться между собой особенностями исполнения. Если в них присутствует принудительная циркуляция воды, это позволит понять присутствующая на корпусе буква В. При наличии защиты от грозы и поражения молнией, конструкция имеет маркировку Г.

Система может обладать естественной циркуляцией масла или негорючего диэлектрика. При этом в некоторых разновидностях используется защита с азотной подушкой. В ней нет расширителей, выводов во фланцах стенок бака. Обозначение имеет букву З.

Литая изоляция обозначается как Л. Подвесное исполнение определяет буква П. Усовершенствованная категория аппаратов обозначается как У. Они могут иметь автоматические РПН.

Оборудование с выводами и расширителем, установленными на фланцах стенках бака, маркируется буквой Ф. Энергосберегающий аппарат имеет пониженные потери энергии на холостом ходу. Его обозначают буквой Э.

Назначение

После категории особенностей исполнения представляется информация о назначении и области применения оборудования. Маркировка с буквой Б говорит о способности конструкции прогревать грунт или бетон зимой. Такое же обозначение может иметь трансформатор, предназначенный для станков буровых.

При электрификации железной дороги нужны установки с особыми свойствами и характеристиками. Они маркируются буквой Ж. Устройства с обозначением М эксплуатируются на металлургических комбинатах.

При передаче постоянного тока по линии нужны конструкции класса П. Агрегаты для обеспечения работы погружных насосов обозначаются как ПН.

Если агрегат применяется для собственных нужд электростанции, он относится к категории С. Тип ТО применяется для обработки грунта и бетона при высокой температуре, обеспечения электроэнергией временного освещения и ручного инструмента.

В угольных шахтах применяют трансформаторы разновидности Ш, а в системе питания электричеством экскаватора – Э.

Цифры

После перечисленных обозначений могут следовать числовые значения. Это номинальное напряжение обмотки в кВ, мощность в кВА. Для автотрансформаторов добавляется информация о напряжении обмотки СН.

В маркировке может присутствовать первый год выпуска представленной конструкции. Мощность агрегатов может составлять 20,40, 63, 160, 630, 1600 кВА и т. д. Этот показатель подбирают в соответствии с эксплуатационными условиями. Существует оборудование более высокой мощности. Этот параметр может достигать 200, 500 МВА.

Продолжительность применения трансформаторов советского производства составляет порядка 50 лет. Поэтому в современных энергетических коммуникациях может применяться оборудование, выпущенное до 1968 г. Их периодически совершенствуют и реконструируют при капитальном ремонте.

Примеры

Чтобы понимать, как трактовать информацию на корпусе аппаратуры, следует рассмотреть несколько примеров маркировок. Это могут быть следующие трансформаторы:

1. ТДТН-1600/110. Трехфазный класс техники понижающего типа. Он имеет масляное принудительное охлаждение, а также устройство РПН. Номинальная мощность равняется 1600, а напряжение ВН обмотки – 110 кВ.
2. АТДЦТН-120000/500/110-85. Автотрансформатор, который применяется в трехфазной сети. Он имеет три обмотки. Масляная система охлаждения имеет принудительную циркуляцию. Есть устройство РПН. Номинальная мощность составляет 120 МВА. Устройство понижает напряжение и работает между сетями 500 и 110 кВ. Разработка 1985 года.
3. ТМ-100/10 – двухобмоточный агрегат, который рассчитан для работы в трехфазной сети. Масляная система циркуляции имеет естественное перемещение жидкости. Изменение напряжения происходит при помощи ПБВ узла. Номинальная мощность составляет 100 кВА, а класс обмотки – 10 кВ.
4. ТРДНС-25000/35-80. Аппарат для трехфазной сети с двумя расщеплёнными обмотками. Охлаждение производится посредством принудительной циркуляции масла. В конструкции есть регулятор РПН. Применяется для нужд электростанции. Мощность агрегата составляет 25 МВА. Класс напряжения обмотки – 35 кВ. Конструкция разработана в 1980 году.
5. ОЦ-350000/500. Двухобмоточное устройство для однофазной сети повышающего класса. Применяется масляное охлаждение при помощи принудительного движения жидкости. Мощность 350 МВА, напряжение обмотки 500 кВ.

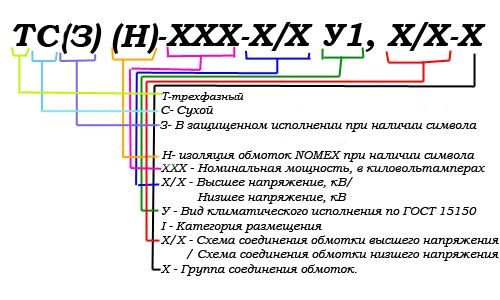

6. ТСЗ-250/10-79. Экземпляр для трехфазной сети с сухим способом охлаждения. Корпус защищённый. Мощность составляет 250 кВА, а обмотки – 10 кВ. Устройство создано в 1979 г.
7. ТДЦТГА-350000/500/110-60. Трехобмоточный прибор для трехфазной сети. Применяется для повышения напряжения. Трансформация происходит по принципу НН-СН и НН-ВН. Конструкция разработана в 1960 году.

Видео: Классификация трансформаторов

Рассмотрев особенности маркировки различных видов трансформаторов, можно правильно применять их на объекте. Знание обозначений позволяет понимать функции, основные технические характеристики подобного оборудования. Маркировка, включающая в себя буквы и цифры, соответствует ГОСТам, применяемым в процессе изготовления специальной техники.

Расшифровка и маркировка обозначений трансформаторов (аббревиатур)

Маркировка трансформаторов

Любой трансформатор отличается различными конструктивными особенностями, областью применения, номинальным напряжением и климатическими условиями и т.п. Нужно уметь правильно расшифровать маркировку буквенно — цифровые обозначения характеристик трансформаторов: его мощность, систему охлаждения, количество обмоток, напряжение на обмотках высшего напряжения и низшего напряжения.

В настоящее время чтобы точно определить номенклатуру трансформатора нужно не только смотреть на название трансформатора, нормативные документы, но сверятся с документацией завода производителя трансформатора. Ниже даны расшифровки трансформаторов отечественного производства.

Любая цифра или буква на табличке набитой на корпусе трансформатора имеет свое значение. Некоторые буквы могут отсутствовать, другие не могут быть одновременно, например «О» и «Т» однофазный и трехфазный.

Самые частые обозначения трансформаторов буквенные: ТМ, ТС, ТСЗ, ТД, ТДЦ, ТМН, ТДН, ТЦ, ТДГ, ТДЦГ, ОЦ, ОДГ, ОДЦГ, АТДЦТНГ, АОТДЦН и т. д

1.  А – обозначает автотрансформатор
2.  Первая буква отмечает фазировку: Т — трехфазный, О – однофазный;
3. Буква Р (с расщепленной обмоткой) после числа фаз в обозначении указывает, что обмотка низшего напряжения представлена двумя (тремя) обмотками.
4. Вторая буква указывает на систему охлаждения: М — естественное масляное, т. е. естественная циркуляция масла, С — сухой трансформатор с естественным воздушным охлаждением открытого исполнения, Д — масляное с дутьем, т. е. с обдуванием бака при помощи вентилятора, Ц — принудительная циркуляция масла через водяной охладитель, ДЦ — принудительная циркуляция масла с дутьем.
5. Наличие второй буквы Т означает, что трансформатор трехобмоточный, двухобмоточный специального обозначения не имеет.
6. Н — регулирование напряжения под нагрузкой (РПН), отсутствие — наличие переключения без возбуждения (ПБВ),
7. Г — грозоупорный.
8. За буквенными обозначениями следуют (Uн) номинальная мощность трансформатора (кВА)
9. через дробь — класс номинального напряжения обмотки ВН (кВ). В автотрансформаторах добавляют в виде дроби класс напряжения обмотки СН. Иногда указывают год начала выпуска трансформаторов данной конструкции.

Шкала номинальных мощностей трехфазных силовых трансформаторов и автотрансформаторов (действующие государственные стандарты 1967 — 1974 гг.) высоковольтных сетей выстроена так, чтобы были значения мощности, кратные десяти: 20, 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600 кВА и т. д. Отдельные исключение составляют мощности 32000, 80000, 125000, 200000, 500000 кВА

Срок службы трансформаторов довольно длительные и равен 50 лет. В наше время можно встретить трансформаторы промышленных производств изготовленные еще 1968г, прошедшие капитальный ремонт.

Шкала мощностей трансформаторов выпущенных в СССР: 5, 10, 20, 30, 50, 100, 180, 320, 560, 750, 1000, 1800, 3200, 5600, …, 31500, 40500, кВА и т. д.

Чтобы не запутаться в табличке указанных данных, можно разбить ее шесть групп.
Пример определения показателей для трансформатора АОДЦТН — 333000/750/330
автотрансформатор однофазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 333 МВА, класс ВН — 750 кВ, класс СН — 500 кВ

Расшифровка трансформаторов, примеры

Трансформаторы тока обозначаются следующим образом:
• Т — Буква указывает, что это именно трансформатор тока
• Вторая буква означает конструктивное исполнение: «П» — проходной, «О» – опорный трансформатор, «Ш» -шинный, «Ф» — с фарфоровой покрышкой
• Третье обозначение указывает на изоляцию и систему охлаждения обмоток трансформатора «Л» — литая изоляция, «М» — масляная,
Потом идет через “-“ класс изоляции, климатическое исполнение трансформаторов, и, категория установок.

Пример расшифровки трансформатора тока ТПЛ — 10УХЛ4 100/5А.

•  Т – тока
•  П – проходной
•  Л – литая изоляция
•  Класс 10 кВ
•  УХ – умеренного и холодного климата
•  4 – четвертая категория
•  100/5А – коэффициент трансформации как сто к пяти.

Примеры расшифровка трансформаторов напряжения:
ТМ — 100/35 — трансформатор трёхфазный масляный с естественной циркуляцией воздуха и масла, номинальной мощностью 0,1 МВА, классом напряжения 35 кВ;
ТДНС — 10000/35 — трансформатор трёхфазный с дутьем масла, регулируемый под нагрузкой для собственных нужд электростанции, номинальной мощностью 10 МВА, классом напряжения 35 кВ;
ВРТДНУ — 180000/35/35 — трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;
ЛТМН — 160000/10 — трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.
НКФ-110-58У1 — трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение — У1;
НДЕ-500-72У1 — трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение — У1;
ТНП — 12 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, охватывающий 12 жил кабеля;
ТНПШ — 2 — 15 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, шинный, охватывающий 2 жилы кабеля, номинальным напряжением обмотки ВН 15 кВ.

Видео: Классификация трансформаторов

Маркировка трансформаторов: буквенно-цифровые обозначения

Содержание:

Трансформатор маркировка

Для того, чтоб иметь какое-то понятие того, для каких условий использования подойдет конкретная разновидность трансформаторов, которая распределяет ток или напряжение, или какие-либо другие виды приборов, существует определенная маркировка трансформаторов. Обозначение у оборудования отечественного производства и зарубежного отличается. На территории нашей страны наиболее востребованными являются предметы техники, при изготовлении которых использовался стандарт качества ГОСТ.

Расположена так называемая маркировка трансформаторов на щитке на корпусе, который произведен из прочного металла. Далее в статье мы более детально ознакомимся с определенным количеством наиболее распространенных разновидностей оборудования.

Знакомство с информацией

На видимой стороне представленного оборудования имеются данные, нанесение которых осуществляется одним из трех нижеперечисленных способов, таких как теснение, травление или гравировка. Каждый из представленных методов гарантирует долговечность сохранения информации. Также надпись сохраняет свою четкость на протяжении длительного периода, независимо от факторов окружающей среды и каких-либо дополнительных особенностей хранения оборудования. Информация о заводе, где было произведено оборудование, указывается на щитке, который выполнен из металла. Также там расположен год производства и заводской номер, который был присвоен оборудованию в процессе производства.

Кроме информации, которая предоставляется об производителе, в любом случае будет присутствовать информация относительно самого агрегата. Поэтому на всем оборудовании представлена номер стандарта, к которому относится само оборудование. Также обязательной для нанесения является информация о показателе номинальной мощности. Важным является наличие данных о напряжении ответвлений витков катушек.

Для каждого типа обмотки имеется определенный показатель номинального тока. Важно точно привести данные о количестве фаз для установки и частоты тока. Обязательной к предоставлению является информация о конфигурации и групп соединения катушек.

Исходя из данных, которые были приведены вашему вниманию немного выше, следует перейти к информации о трансформатор маркировка с параметрами напряжения. К установке имеются определенные требования, соблюдение которых является необходимым. Различают два типа установки трансформатора маркировка – наружную и внутреннюю.

Благодаря указанию в маркировке трансформаторов технических характеристик имеется возможность точно определиться с предполагаемым методом охлаждения оборудования, вес масла, который размещается в бачке, массу начинки, которая является активной. Возле привода переключателя имеется информация относительно его расположения. В том случае, когда в установке используется способ охлаждения сухого типа, представляются на оборудовании данные относительно мощности аппаратуры в случае отключенного вентилятора. Возле щитка в обязательном порядке выбивается заводской номер конструкции. Также эта информация имеется и на баке и возле сердечника.

Особенности трансформатор маркировка

В маркировке, которая представлена на оборудовании, данные имеется возможность разбить на несколько подгрупп. Для того, чтоб не возникало путаницы в данных, следует предварительно ознакомиться с последовательностью их указания. Для написания маркировки какого-либо прибора следует принять во внимание некоторые группы:

• 1 группа А позволяет указывать тип, к которому относится прибор. То есть оборудование относится к силовому типу или является автотрансформатором.
• 2 группа Т обозначает тип сети, для которой используется рассматриваемый прибор. Наиболее распространенными являются однофазная и трехфазная.
• 3 группа ДЦ представляет собой систему охлаждения с обязательной циркуляцией масла и воздуха.
• В 4 группе Т демонстрируется численность обмоток, которая использовалась при производстве оборудования.
• 5 группа Н предназначена для демонстрации данных напряжения, регулировка которого осуществляется под нагрузкой.
• 6 группа включает в себя указание всех цифр и данных, которыми характеризуется оборудование – мощность, напряжение обмоток, особенности установки и многое другое.

Если ознакомиться с информацией о каждой из вышеуказанных категорий более детально, можно существенно проще выбрать подходящее оборудование для конкретных целей.

Существующие виды трансформатор маркировка

Независимо от каких-либо особенностей оборудования маркировка трансформаторов осуществляется в обязательном порядке с разновидности аппаратуры. В том случае, когда маркировка начинается с буквы А, это обозначает, что речь идет про автотрансформатор. Если же данная буква отсутствует, то перед вами устройство, которое относится к силовому типу.

В обязательном порядке приводится численность фаз. Благодаря этому имеется возможность отдать предпочтение оборудованию, которое работает от сети бытового или промышленного типа. В том случае, если осуществляется подключение оборудования к сети трехфазного типа, в маркировке трансформаторов вы обязательно увидите букву Т. Если же речь идет про однофазные модели, они обозначаются буквой О. Преимущественно трансформатор маркировка используется в сетях бытового предназначения.

Если принимать во внимание категорию установки, возможно использование на практике каких-либо особых обозначений. У трансформаторов напряжения или тока они могут совершенно различаться. Также различие заключается в том, что оборудование бывает защитного типа и для осуществления измерения тока. Первые используются для того, чтоб замерять значения переменного тока. Трансформаторы напряжения не применяют для осуществления передачи электрического тока, который имеет большую мощность. Главную роль в маркировке трансформаторов играют их конструкционные особенности. Конструкции, которые относятся к переходному типу, например, имеют в аббревиатуре букву П. В случае ее отсутствия перед вами оборудование опорного типа.

Купить трансформатор выгодно

Если вам требуется купить электротехническое оборудование, советуем вам посмотреть продукцию, представленную в нашем интернет-магазине. У нас имеется большой ассортиментный ряд продукции, которая в полной мере соответствуют качественным стандартам ГОСТ. Оборудование, которое представлено на сайте нашей компании, прошло тщательную проверку. Оборудование полностью соответствует заявленным характеристикам, которые указаны в пособии по эксплуатации.

На продукцию, реализацией которой мы занимаемся, предоставляется гарантия от производителя. Это дает возможность владельцу обращаться в специализированные сервисные центры нашей компании для проведения технического обслуживания или ремонта. За дополнительными консультациями обращайтесь на горячую линию нашей компании.

Расшифровка маркировки трансформатора (ТМГ, ТЗЛМ, ОСМ, ТСМ)

Трансформаторы, наверное, самые часто применяемые и используемые в быту, а также на производстве электрические аппараты. Их работа основана на процессе взаимоиндукции, именно за счёт них происходит гальваническая развязка в системах питания. Они бывают разных типов и назначений:

1. Повышающие. Применяются в устройствах где необходимо из низкого по величине напряжения сделать в несколько раз больше. Чаще всего это не силовые трансформаторы и их токи во вторичных обмотках весьма незначительны;
2. Понижающие. Основной самый распространённый вид, именно благодаря им, бытовые приборы получают свои 220 или же 380 Вольт. В промышленности и на подстанциях их существует очень много модификаций;
3. Трансформаторы тока. Особый вид устройств, работающих в цепях защиты или же контроля за токами, протекающими в силовых цепях. Они делают безопасными цепи защиты как для персонала, так и для оборудования;
4. Трансформаторы напряжения. Данный вид используется для цепей защиты и его реле дают команду на отключение при понижении или повышении номинального напряжения оборудования от разрешённых нормативами пределов;
5. Импульсные трансформаторы. Используются в импульсных источниках питания и рассчитаны на необычные частоты для уменьшения габаритов, этих питающих оборудование устройств.
6. Высокочастотные и низкочастотные. Применяются в усилителях звука и радиоприемниках особенно в устаревших в ламповых и полупроводниковых телевизорах прошлого века.

Как же разобраться в маркировке каждого из них? Для этого существуют справочники, или же современный метод получения информации путём освоения всемирной интернет-сети используя для этого различные гаджеты и компьютеры.

Вот самые распространённые из них.

Трансформатор тмг расшифровка

Эти трансформаторы расшифровываются так:

Т — трансформатор;

М — масляный;

Г — герметичный.

Они применяются в основном в высоковольтных цепях силовые на распределительных подстанциях, чаще всего рассчитаны на большие номинальные токи, достигающие нескольких десятков кА. В его расширительном баке, а также радиаторах находится специальное трансформаторное масло, при этом и все обмотки, которых может быть несколько. Могут иметь как естественное, так и принудительное охлаждение радиаторов. Герметичность даёт возможность исключения прямого контакта трансформаторного масла с окружающей средой. Это, в свою очередь, предотвращает ряд негативных процессов, связанных с диэлектрическими свойствами и характеристиками этого масла.

Трансформатор тзлм расшифровка

ТЗЛМ это трансформатор тока нулевой последовательности, который предназначен для установки его непосредственно на кабель. Выходное напряжение и ток с него используется в релейных системах защиты при организации предотвращений замыканий на землю одной из трёх жил кабеля. ТЗЛМ выполняется в литом корпусе и иметь особые условия установки как климатические, так и направленные особенности установки. ТЗЛМ может быть установлен внутри или снаружи помещения, в зависимости от модификации.

ТЗЛМ расшифровывается так:

Т — трансформатор тока;

З — Земляной, то есть от защиты замыкания на землю;

Л — в литом герметичном корпусе;

М — Модернизированный.

Дальше маркировка ТЗЛМ содержит цифры, которые указывают на номер конструктивного исполнения, после чего указаны климатические условия его применения буквы У или Т) умеренный или топический климат.

Трансформатор осм расшифровка

Трансформатор ОСМ это устройства понижающего типа набольших мощностей от 0,063 до 4 кВА. Используются в цепях переменного тока с частотой 50 Гц и напряжением до 660 В. Выполнен его магнитопровод из электротехнической стали которая изготовлена за счёт применения колодной прокатки. Катушки имеют медный провод с изоляцией, которая выдерживает довольно высокие температуры. Работают они в среде которая не обладает взрывоопасными свойствами. Выходные и входные клемм расположены на диэлектрических колодках из пластмассы или текстолита.

Расшифровывается он так:

О — Однофазный;

С — Сухой;

М — Многоцелевой, то есть может применяться в различных цепях, выполняя понижающие или повышающие задачи.

После чего указывается его климатическое исполнение, напряжение первичных и вторичных обмоток.

ТСМ расшифровка

Эти электромагнитные устройства предназначены для трёхфазных цепей и сделаны без дополнительного охлаждения, то есть сухими. Мощность их колеблется от 0,16 до 1 кВА, чаще всего применяются для выпрямителей и полупроводниковых блоков питания. Одним из преимуществ такого устройства является то, что он может располагаться в корпусе в любом положении, горизонтальном или вертикальном.

Расшифровка его маркировки такая:

Т — трёхфазный;

С — сухой;

М — многоцелевого применения.

После чего указывается его мощность и дополнительные условия климатического применения.

В промышленности и в быту применяется множество сухих и масляных трансформаторов различного назначения. Если есть на них табличка заводского исполнения, то расшифровать его не составляет труда. Главное применять в соответствии с типом электроустановки, мощностью, а также чтобы напряжения и токи всех обмоток были использованы в нормальных условиях без перегрузок. Тогда эти непривередливые, надёжные и неприхотливые в обслуживании устройства могут прослужить десятки лет.

Переключатель пбв трансформатора расшифровка, принцип работы

Переключатель ПБВ служит для регулировки напряжения силового трансформатора с целью поддержания требуемой величины напряжения у потребителей, питающихся от данного силового трансформатора.

Существует 2 типа регуляторов напряжения:

1. ПБВ – переключение без возбуждения.
2. РПН – регулятор под нагрузкой (цепь не должна разрываться).

Принцип действия обоих регуляторов заключается в изменении коэффициента трансформации силового трансформатора путем изменения числа витков первичной обмотки (рис.4.9).

Коэффициент трансформации:

, где U₁, U₂– первичное и вторичное напряжения на холостом ходу.

Переключатели ПБВ и РПН устанавливают на первичной обмотке, т.к. первичный ток трансформатора в Кт раз меньше вторичного I₂>I₁.

Трансформаторы с ПБВ

Современные трансформаторы с ПБВ стандартно имеют 5 отпаек (положений переключения), с номерами: -2, -1, 0, +1, +2, отпайка «0» — соответствует первичному номинальному напряжению.

Разность напряжений между соседними отпайками обозначается E[%] и называется ступенью регулирования E=2,5%.

Пример: трансформатор с ПБВ имеет первичное номинальное напряжение U1Н = 10 кВ. В таблице приведены номинальные напряжения отпаек.

Добавка напряжения на трансформаторах с ПБВ

Понятие добавки рассмотрим на примере: трансформатор ТМ 1000 10/0,4,

U_1HT=10кВ, номинальное напряжение сети ВН — U_1HC=10кВ. Т.е. отклонение подведенного к отпайке «0» напряжения V₁=0%. Номинальное вторичное напряжение трансформатора U2_HT=400В, а номинальное напряжение сети НН — U2_HC=380В, отклонение напряжения на вторичной стороне:

(на холостом ходу).

т.е. на нулевой отпайке добавка D=V₂ –V₁= 5 – 0 = 5%.

Ниже приведена таблица соответствиядобавок иномеров отпаек.

Если трансформатор работает под нагрузкой, в нем возникает потеря напряжения ΔUт. В этом случае отклонение напряжения на вторичной стороне: V₂=V₁ – ΔUт +D.

Пример: к трансформатору, работающему на отпайке +1 (D = 2,5%), ΔUт = 3%, подведено напряжение с отклонением V₁ = – 2%. Отклонение напряжения на вторичной стороне: V₂ = – 2 – 3 + 2,5 = – 2, 5%.

Установка ПБВ трансформатора

Устройство ПБВ может быть установлено как на обмотке высокого напряжения, так и на обмотке низкого напряжения. ПБВ устанавливается преимущественно на обмотке высокого напряжения по нескольким причинам.

Основное преимущество установки устройства ПБВ на обмотке высокого напряжения заключается в том, что на данной обмотке ток значительно ниже, чем во вторичной обмотке низкого напряжения и соответственно сам переключатель ПБВ, устанавливаемый на стороне высокого напряжения, более компактный и проще конструктивно. Кроме того, большее количество витков на обмотке высокого напряжения позволяет более точно выбрать ступени регулировки напряжения.

Изменение напряжения на вторичной обмотке понижающего трансформатора происходит по причине изменения напряжения питания, поступающего на обмотку высокого напряжения. В связи с этим также предпочтительнее устанавливать переключатель ПБВ на обмотку ВН – как обмотку, на которой происходит изменение напряжения.

Устройство ПБВ в большинстве типов трансформаторов позволяет регулировать напряжение на обмотке низкого напряжения в пределах от ?5 % до +5 %. На силовых трансформаторах малой мощности регулировка напряжения в пределах данного диапазона осуществляется при помощи двух ответвлений, а на более мощных трансформаторах — посредством переключения между четырех ответвлений, которые осуществляют регулировку напряжения шагом 2,5 %. Существуют отдельные типы силовых трансформаторов, в которых переключатель ПБВ имеет больший диапазон регулировки напряжения и соответственно большее количество ступеней переключателя.

Видео: Принцип работы реечного переключателя обмоток ПБВ у силового трансформатора
