ТД КВТ Наконечники луженые под опрессовку ТМЛ (ГОСТ 7386-80)

В презентационных материалах компании KLAUKE действительно говорится о том, что их медные наконечники обладают особой «текучестью» и пластичностью при опрессовке, поскольку «непосредственно перед лужением, они проходят термообработку». Актуальность термообработки объясняется необходимостью снятия внутренних напряжений металла, образовавшихся при штамповке. Явление, о котором говорит уважаемая компания понятно. Увеличение твердости металла (в данном случае, меди) в процессе любых механических операций, будь то штамповка или гибка, действительно имеет место и на профессиональном жаргоне, применительно к штамповке, носит название «наклеп». Однако абсолютно непонятно, какое отношение эти известные процессы имеют к медным наконечникам, сделанным из трубы. Ведь «наклепу» и стрессу подвергается не трубная часть, а сплющиваемая лопатка и переходная зона деформации лопатка-хвостовик. Каким образом затвердение металла коснется трубной части, на которой и производится опрессовка?! Совершенно по-другому ситуация обстоит с изолированными наконечниками, наконечниками под пайку и штифтовыми наконечниками. Характерной особенностью этих типов наконечников является то, что все они сделаны из листа, а не из трубы. Все они миниатюрны, поэтому «наклеп» и стресс, возникшие в одном месте, отзываются в близлежащих. И самое главное, для того, чтобы превратить изначально плоскую контактную часть таких наконечников в круглую, требуется не один, а от 2 до 4 ударов пресса, выполняющего данную операцию. Именно В ЭТОМ СЛУЧАЕ отпуск наконечников и приведение их к мягкому, пластичному состоянию в термопечи становится абсолютно необходимым. Данный производственный этап — «дополнительная обработка перед лужением», в обязательном порядке присутствует для наконечников под пайку, наконечников НШП и изолированных наконечников, выпускаемых на заводе «КВТ». Возвращаясь к технологии «КВТ» по наконечникам, сделанным из трубы, следует отметить, что медная труба, используемая при их производстве, заказывается изначально — только мягкая. А потому, на наш взгляд, термическая обработка перед лужением здесь не требуется. Термический отпуск изделий был бы оправдан в единственном случае — если заказывается более дешевая твердая медная труба.

обзор, характеристики, виды, производитель и отзывы

Наконечник ТМЛ — это приспособление для создания наилучшего контакта проводов устройства с сетью. Расшифровывается эта маркировка следующим образом. Буква «Т» означает, что деталь сделана из трубы, «М» — это название материала, в данном случае это медь. Может использоваться также латунь или алюминий. Естественно, что со сменой исходного материала будет меняться и маркировка. Буква «Л» означает, что контакт луженый.

Общие сведения

Любой хороший хозяин понимает, что простого подключения бытового устройства к сети будет недостаточно для того, чтобы создать приемлемые условия для эксплуатации устройства. При плохом контакте провод начнет испытывать перегрузки при подаче напряжения, что, скорее всего, приведет к выходу из строя всего прибора в целом или даже возгоранию проводки. Чтобы избежать таких неприятностей, необходимо убедиться в надежности соединения. Наконечник ТМЛ — это специальное приспособление, которое призвано решить конкретную проблему. Это специальный наконечник, который используется для того, чтобы оконцевать электрический провод и тем самым обеспечить надежное соединение между сетью и прибором. Существует несколько материалов, из которых может производиться наконечник, но наилучшим считается медь.

наконечник тмл

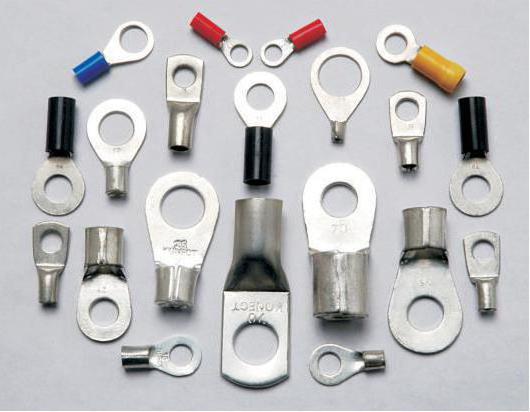

Виды

Существует два вида приспособления. Первый вид — это кабельные наконечники, не имеющие покрытия, а вторые — это наконечники, имеющие луженое покрытие.

Луженые наконечники ТМЛ считаются лучшим видом, чем те, что не имеют покрытия. Они более практичны в применении, так как создают достаточную защиту от коррозии, что, в свою очередь, сильно увеличивает срок эксплуатации приспособления. Кроме этого луженый контакт проявляет устойчивость к таким видам кислот, как серная, азотная и соляная. Еще одним плюсом стало и то, что такие наконечники ТМЛ не боятся воздействия влаги, воздуха, а также любых других агрессивных проявлений окружающей среды. Стоит сказать, что из-за такого покрытия электропроводимость приспособления все же снижается, однако и те показатели, которые имеются, считаются стабильными и приемлемыми для эксплуатации.

наконечники лежные тмл

Оконцовка и опрессовка

Еще один важный момент при использовании этого устройства — это защита очищенных медных контактов, которые довольно быстро окислятся, из-за чего потеряют свою проводимость тока, из-за этого поднимается сопротивление, а значит, в этом месте начнут греться, и возникнет возгорание.

Медные луженые наконечники ТМЛ служат для оконцовки оголенных медных контактов. Чаще всего, чтобы установить такое приспособление на жилы из медного материала, используются обычные обжимные клещи. Стоит отметить, что в качестве материала для производства этих приспособлений используются медные трубы с различным диаметром. Их разрезают, а после сплющивают с одной из сторон. После этого в сплющенном конце трубы проделывается небольшое отверстие, которое необходимо для закручивания болта, который будет держать наконечник.

наконечник медный луженый тмл

Опрессовка наконечников ТМЛ применяется для следующих целей:

  • установить связь между электросетью здания и нужным электроприбором;
  • установить контакт внутри одного устройства между несколькими деталями или же установить связь между несколькими приборами;
  • очень распространена операция «сращивания», которая используется, когда необходимо удлинить имеющийся провод посредством присоединения к нему другого.

Наконечник со смотровым окном

Одна из разновидностей наконечника ТМЛ — это ТМЛ(о). По основным характеристикам эти модели полностью идентичны. Как следует из их маркировки, они также выполняются из меди, как и остальные детали. Единственным и важным отличием от стандартных элементов стало наличие смотрового окна. Это отверстие, которое позволяет убедиться в правильном подключении контакта, в то время как приспособление уже надето на провода. Чаще всего такие разновидности применяются на промышленных предприятиях, а потому не все электрики или просто хозяева домов, которым нужно соединить провода, знают о существовании такого небольшого подвида.

наконечник тмл 6

Биметаллический тип наконечника

Вид кабельного наконечника ТМЛ может отличаться не только по материалу, из которого он изготовлен, а и еще по способу своей установки, а также по своему предназначению.

Наиболее универсальной деталью считается электротехническая биметаллическая деталь. Она обладает такими преимуществами, как возможность соединения с любым видом металлической жилы, а также имеет специальный небольшой стопор, который позволяет зажать провод на необходимом отрезке. Чаще всего для производства таких приспособлений используется алюминий вместо меди.

наконечник тмл 10

Еще один тип этого элемента — это наконечник ТМЛ КВТ.

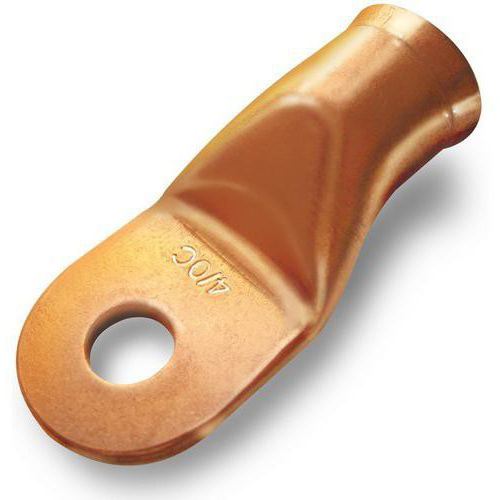

Медный наконечник

Наиболее прочная и надежная модель — это заготовка из меди. Очень часто она изготавливается герметичной, что дает возможность устанавливать ее во влажной среде. Кроме этого обладает хорошей устойчивостью к любым агрессивным воздействиям со стороны окружающей среды. Более дешевым и доступным аналогом такого наконечника стал латунный.

Важно отметить, что медные приспособления могут быть установлены только на медные жилы кабеля. Еще один важный нюанс. Все, кто покупал такие детали, сталкивались с большим количеством цифр на упаковке. К примеру, наконечник ТМЛ 6-6-4. Здесь важно отметить, что все луженые элементы могут быть установлены на кабеля с диаметром сечения от 2,5 до 240 мм2. Максимальное напряжение — до 35 кВ. А вот цифры 6-6-4 означают следующее: сечение провода — 6 мм2; диаметр контактного стержня — 6 мм; внутренний диаметр хвостовика — 4 мм.

кабельный наконечник тмл

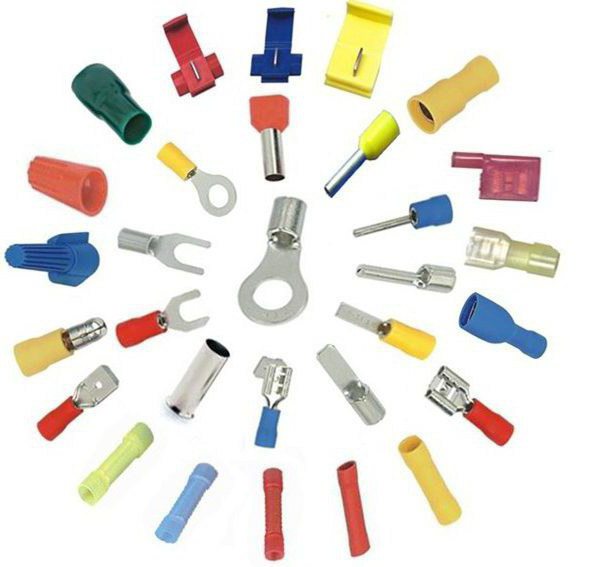

Существует еще несколько видов разнообразных наконечников. Чтобы понять, какой находится в определенной упаковке, необходимо разбираться в маркировке.

  • Маркировка ТА указывает на то, что деталь сделана из трубчатого алюминия.
  • Встречается такая маркировка, как СИП. Она означает, что наконечник для кабеля является изолированным самонесущим соединителем с кольцевой установочной пластиной.
  • Штыревой втулочный элемент будет обозначен как НШВИ.
  • Очень распространенной маркировкой является наконечник ТМЛ-10. Цифра 10 означает, что сечение провода и диаметр контактного стержня — 10 мм2 и 10 мм соответственно.

Установка элементов

Существует 4 основных способа монтажа наконечников. Первый вариант — это опрессовка, второй — это винтовой или же болтовой, третий — сварочный, четвертый — это пайка наконечников.

Если говорить о таком виде соединения, как опрессовка, то он может выполняться четырьмя различными инструментами. Это может быть ручной пресс, механический, насосный или гидравлический пресс. Здесь важно понимать, что каждое из приспособлений обладает своими качествами и свойствами. К примеру, для прессовки бытового провода и наконечника лучше всего использовать обычный ручной пресс. Для того чтобы соединить между собой силовой кабель и наконечник, придется использовать более мощный инструмент. Скорее всего, понадобится гидравлический или же механический пресс.

Варианты фиксации

Один из вариантов крепления — это болтовой. В таком случае глубина фиксации кабеля в детали будет фиксироваться головкой болта. Прежде чем соединить между собой эти два элемента, необходимо зачистить нужную длину кабеля от обмотки, чтобы оголить жилу. Стоит отметить, что пресс может обладать различными размерами, которые зависят от области применения инструмента. Однако наиболее популярными в последнее время стали именно те, которые могут менять свой размер, как разводной ключ. Параметры изменения находятся в пределах от 0,25 до 1 мм. Здесь есть еще одна важная деталь — это отсутствие необходимости в использовании пассатижей для работы. Причиной этому стало то, что ручной пресс с такими размерами чаще всего применяется для опрессовки очень тонких кабелей, которые могут сломаться под сильным давлением, оказываемым на него пассатижами.

Самодельные наконечники

В настоящее время наиболее популярными наконечниками стали PHOENIX CONTACT. На территории СНГ они пользуются наибольшим спросом. Отзывы об этой продукции чаще всего положительные. Держатся на кабеле они довольно хорошо. Соединение между кабелем и этой деталью также находится на приемлемом уровне, по словам покупателей. Некоторые из покупателей использовали эту деталь для переборки электрических контактов двигателя автомобиля. Владельцы отмечают, что даже без профобжимника очень удобно делать опрессовку. Делать ее можно при помощи молотка, но бить нужно аккуратно, иначе можно перебить жилы. При токе примерно в 80 А контакты оставались холодными.

опрессовка наконечников тмл

Однако не всегда можно найти подходящее по размерам приспособление. По этой причине довольно часто люди изготавливают их самостоятельно. Сделать это довольно просто. Для того чтобы изготовить такой элемент, необходимо взять медный кусок трубы с подходящим размером, расплющить один конец, а после этого сделать отверстие с нужным размером. Однако проблема может быть в том, что непонятно, какое напряжение будет способно выдержать такое изделие. Поэтому делать их самостоятельно не рекомендуется.

Наконечник под опрессовку ТМЛ (ТМЛс)

Наконечник под опрессовку ТМЛ (ТМЛс) | ООО ПКФ «Тыреть»

  • Предназначены для оконцевания опрессовкой медных кабелей и проводов
  • Материал: электротехническая медь марки М2
  • Покрытие: электролитическое лужение
  • Рабочее напряжение: до 35 кВ
  • Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
  • Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
  • После штамповки наконечники подвергаются отжигу для повышения пластичности материала

ТМЛ 2.5–4–2.6 М4 2.5 2.5 4.3 8 28 5 2.6
ТМЛ 2.5–5–2.6 М5 2.5 2.5 5.3 10 28 5 2.6
ТМЛ 2.5–6–2.6 М6 2.5 2.5 6.4 12
30
5 2.6
ТМЛ 4–5–3 М5 4 4 5.3 10 32 5 3
ТМЛ 4–6–3 М6 4 4 6.4 12 32 5 3
ТМЛ 6–5–4
М5
6 6 5.3 10 32 6 4
ТМЛ 6–6–4 М6 6 6 6.4 12 32 6 4
ТМЛ 10–5–5 М5 10 10
5.3
11 40 8 5
ТМЛ 10–6–5 М6 10 10 6.4 14 40 8 5
ТМЛ 10–8–5 М8 10 10 8.4 16 40 8
5
ТМЛ 16–6–6 М6 16 16 6.4 14 40 9 6
ТМЛ 16–8–6 М8 16 16 8.4 16 40 9 6
ТМЛ 25–6–7 М6 25 25 6.4 15 45 10 7
ТМЛ 25–8–7 М8 25 25 8.4 16 45 10 7
ТМЛ 25–8–8 М8 35 25 8.4 16 50 11 8
ТМЛ 25–10–8
М10
35 25 10.5 20 50 11 8
ТМЛ 35–8–9 М8 35 35 8.4 18 60 12 9
ТМЛ 35–10–9 М10 35 35
10.5
20 60 12 9
ТМЛ 35–12–9 М12 35 35 13 22 60 12 9
ТМЛ 35–8–10 М8 50 35 8.4 20 63
13
10
ТМЛ 35–10–10 М10 50 35 10.5 20 63 13 10
ТМЛ 35–12–10 М12 50 35 13 22 63 13 10
ТМЛ 50–8–11
М8
70 50 8.4 20 63 14 11
ТМЛ 50–10–11 М10 70 50 10.5 22 63 14 11
ТМЛ 50–12–11 М12 70 50 13 24 63 14 11
ТМЛ 70–10–13 М10 95 70 10.5 24 65 16 13
ТМЛ 70–12–13 М12 95 70 13 24 65 16 13
ТМЛ 95–10–15 М10 120
95
10.5 28 75 19 15
ТМЛ 95–12–15 М12 120 95 13 28 75 19 15
ТМЛ 95–10–16 М10 120 95 10.5 30
75
20 16
ТМЛ 95–12–16 М12 120 95 13 30 75 20 16
ТМЛ 120–12–17 М12 150 120 13 34 81 22 17
ТМЛ 120–16–17 М16 150 120 17 34 81 22 17
ТМЛ 120–12–18 М12 150 120 13 35 85 24 18
ТМЛ 120–16–18 М16 150 120 17 35 85 24 18
ТМЛ 150–12–19 М12 185 150 13 36 90 25 19
ТМЛ 150–16–19 М16 185 150 17 36 90 25 19
ТМЛ 150–12–20 М12 185 150 13 38 90 26 20
ТМЛ 150–16–20 М16 185 150 17 38 90 26 20
ТМЛ 185–12–21 М12 240 185 13 40 95 27 21
ТМЛ 185–16–21 М16 240 185 17 40 95 27 21
ТМЛ 185–20–21 М20 240 185 21 40 95 27 21
ТМЛ 185–16–23 М16 240 185 17 45 105 30 23
ТМЛ 185–20–23 М20 240 185 21 45 105 30 23
ТМЛ 240–16–24 М16 300 240 17 48 105 32 24
ТМЛ 240–20–24 М20 300 240 21 48 105 32 24



КВТ Наконечники кабельные медные луженые стандарта DIN ТМЛ

ТМЛ (DIN) 6-5 (КВТ) 6 М 5 5.3 8.5 30.5 5.5 3.8
ТМЛ (DIN) 6-6 (КВТ) 6 М 6 6.4 8.5 31.5 5.5 3.8
ТМЛ (DIN) 10-5 (КВТ) 10 М 5 5.3 9.0 34.0 6.0 4.5
ТМЛ (DIN) 10-6 (КВТ) 10 М 6 6.4 9.0 34.5 6.0 4.5
ТМЛ (DIN) 16-6 (КВТ) 16 М 6 6.4 13.0 43.5 8.5 5.5
ТМЛ (DIN) 16-8 (КВТ) 16 М 8 8.4 13.0 46.0 8.5 5.5
ТМЛ (DIN) 16-10 (КВТ) 16 М 10 10.5 17.0 48.0 8.5 5.5
ТМЛ (DIN) 25-6 (КВТ) 25 М 6 6.4 14.0 45.5 10.0 7.0
ТМЛ (DIN) 25-8 (КВТ) 25 М 8 8.4 16.0 48.0 10.0 7.0
ТМЛ (DIN) 25-10 (КВТ) 25 M 10 10.5 17.0 50.0 10.0 7.0
ТМЛ (DIN) 35-8 (КВТ) 35 М 8 8.4 17.0 52.0 12.5 8.2
ТМЛ (DIN) 35-10 (КВТ) 35 М 10 10.5 19.0 54.0 12.5 8.2
ТМЛ (DIN) 50-8 (КВТ) 50 М 8 8.4 20.0 62.0 14.5 10.0
ТМЛ (DIN) 50-10 (КВТ) 50 М 10 10.5 22.0 64.0 14.5 10.0
ТМЛ (DIN) 70-10 (КВТ) 70 М 10 10.5 24.0 67.0 16.5 11.5
ТМЛ (DIN) 70-12 (КВТ) 70 М 12 13.0 24.0 68.0 16.5 11.5
ТМЛ (DIN) 95-10 (КВТ) 95 М 10 10.5 28.0 77.0 19.0 13.5
ТМЛ (DIN) 95-12 (КВТ) 95 М 12 13.0 28.0 78.0 19.0 13.5
ТМЛ (DIN) 120-10 (КВТ) 120 М 10 10.5 32.0 85.0 21.0 15.5
ТМЛ (DIN) 120-12 (КВТ) 120 М 12 13.0 32.0 86.0 21.0 15.5
ТМЛ (DIN) 150-10 (КВТ) 150 М 10 10.5 34.0 93.0 23.5 17.0
ТМЛ (DIN) 150-12 (КВТ) 150 М 12 13.0 34.0 94.0 23.5 17.0
ТМЛ (DIN) 185-12 (КВТ) 185 М 12 13.0 37.0 98.0 25.5 19.0
ТМЛ (DIN) 185-16 (КВТ) 185 М 16 17.0 37.0 101.0 25.5 19.0
ТМЛ (DIN) 240-12 (КВТ) 240 М 12 13.0 42.0 108.0 29.0 21.5
ТМЛ (DIN) 240-16 (КВТ) 240 M 16 17.0 42.0 111.0 29.0 21.5
ТМЛ (DIN) 300-16 (КВТ) 300 М 16 17.0 46.0 119.0 32.0 24.5
ТМЛ (DIN) 400-16 (КВТ) 400 М 16 17.0 54.0 140.0 38.5 27.5
ТМЛ (DIN) 500-20 (КВТ) 500 М 20 21.0 60.0 150.0 42.0 31.0
ТМЛ (DIN) 625-20 (КВТ) 625 М 20 21.0 64.0 160.0 44.0 34.5

Наконечники луженые под опрессовку (ТМЛс) стандарт «КВТ»

ТМЛс 1.5–4 35 0.34/ 0.5/ 0.75/ 1.0/ 1.5 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 1.5–5 35 0.34/ 0.5/ 0.75/ 1.0/ 1.5 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 2.5–5 35 1.5/ 2.5 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 2.5–6 35 1.5/ 2.5 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 4-5 35 2.5/ 4 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 4-6 35 2.5/ 4 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 6–5 35 4/ 6 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 6–6 35 4/ 6 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 10–6 35 10 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 10–8 35 10 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 16–6 35 16 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 16–8 35 16 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 25–6 35 25 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 25–8 35 25 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 25–10 35 25 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 35–8 35 35 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 35–10 35 35 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 50–8 35 50 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 50–10 35 50 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 70–10 35 70 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 70–12 35 70 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 95–10 35 95 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 95–12 35 95 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 120–10 35 120 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 120–12 35 120 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 150–12 35 150 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 150–16 35 150 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 185–12 35 185 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 185–16 35 185 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 240–12 35 240 2/ 3 медь гальваническое лужение опрессовка
ТМЛс 240–16 35 240 2/ 3 медь гальваническое лужение опрессовка

Наконечники ТМЛ (КВТ)

tmls
Популярность наконечников ТМЛ от КВТ

Почему наконечники ТМЛ от завода КВТ пользуются большой популярностью среди потребителей?

Во-первых, данные изделия характеризуются тщательно выверенной геометрией. Самой распространенной проблемой при использовании других наконечников  является большое количество свободного места в области присоединения ТПЖ. Иными словами, когда жила вставляется в наконечник, остается пустое пространство, от чего жила «болтается». В ситуации с наконечниками ТМЛ от КВТ данная ситуация исключена, поскольку размеры наконечника и размер ТПЖ полностью соответствую друг другу.

Во-вторых, наконечникам ТМЛ от КВТ свойственно оптимальное соответствие номинала сечению ТПЖ кабельно-проводникового изделия. Показатель внутреннего диаметра и номинал классических наконечников от КВТ, таких как ТМ и ТМЛ, выполнены в полном соответствии с ГОСТ 7386-80, а также с соблюдением высокой степени гибкости жил (5 и 6 классы). Следовательно, выбор наконечников КВТ необходимо осуществлять с использованием специальных таблиц соответствия, чтобы не возникали ненадежные соединения. Наконечники ТМЛ по сравнению со стандартными моделями не создают запутанных ситуаций. Данные изделия подразумевают опрессовку ТПЖ, гибкость которых относится к 1,2 и 3 классам. Такие жилы входят в 99% используемой строительной кабельно-проводниковой продукции.

В-третьих, основные технические характеристики наконечников ТМЛ от КВТ аналогичны ведущим европейским производителям. Серия ТМЛ – это специальная линейка наконечников из меди, которые предназначены для решения главных проблем и недостатков устаревшего ГОСТ 7386-80. Наконечники ТМЛ от КВТ – это результат емкого исследования, которое проводилось в течение долгого времени.

Положительные характеристики наконечников ТМЛ от КВТ

  • универсальные размерные характеристики лопатки

В процессе создания наконечников от КВТ данному параметру было уделено колоссальное количество времени. Известно, что чрезмерная ширина лопатки – это критический показатель, который ограничивает использование наконечников с определенным электрооборудованием. Важно, что размеры щитового прибора и длина шинопровода зависимы от числа мест посадки наконечников.

Наконечники ТМЛ имеют гораздо меньший размер лопатки по сравнению с аналогичными изделиями из меди (ГОСТ 1386-80). Разница равняется 1-6 мм (зависит от определенного типа размера). Данная особенность говорит о дополнительных возможностях наконечников КВТ в отличие от устаревших моделей. Например, отличительной положительной характеристикой является использование изолированных головок НИИ-05(КВТ) при проведении работ с напряжением до 1 000 В.

  • функциональность и эстетический вид

Последняя характеристика может показаться странной для наконечников ТМЛ, но даже в инженерных разработках должно быть все гармонично и красиво. Наконечники ТМЛс являются полным соответствием данному параметру. Лопатка и хвостовик полностью соразмерны друг с другом и взаимно пропорциональны. Кроме того, данные изделия отличаются оптимальной толщиной стенок, укороченным переходом от трубной части к лопатке, скат плоский.

  • долгий срок службы

В производстве наконечников ТМЛ стандарта КВТ применяется высококачественная электротехническая медь марки М1 (высшая проба). Благодаря этому, изделиям соответствует неповторимое качество, полная надежность, долговечность электроконтактов.

  • покрытие наконечников КВТ: высокое качество и стойкость

Наконечники ТМЛ отличаются луженым исполнением, что значительно увеличивает показатель защищенности от влияния влажности и, соответственно, появления коррозии. Благодаря данной характеристике возможно использование изделий в любой климатической зоне. Наконечники КВТданной модели проходят испытания в специально смоделированных условиях экстремального характера для проверки действительности качества и стойкости защиты. Наиболее надежным является покрытие из олова и висмута, которое можно узнать по матовому оттенку.

  • закрытый хвостовик

Появляется возможность монтажа наконечников ТМЛ в концевой муфте внутреннего типа, а также наружного.

  • высокоточные шестигранные матрицы

Одновременно с запуском производства нового типа наконечников были разработаны высокоточные шестигранные матрицы, предназначенные для опрессовки и обладающие совместимостью с гидравлическим прессом КВТ. Экспериментальным методом было доказано, что даже незначительные отклонения от размеров формообразующей поверхности матриц могут существенно сократить прочность соединения. Матрицы прецизионного типа гарантируют высокую прочность и надежность электрических контактов.

  • гарантированное качество

Завод КВТ сегодня – это единственное российское предприятие, занимающееся и производственной деятельностью, и исследовательской в сфере контактной арматуры. Более того, предприятие обладает собственной лабораторией, которая оснащена инновационным испытательным оборудованием. Именно это позволяет заводу тщательно отслеживать качество изделий, постоянно повышая его уровень.

  • приемлемые цены

Затраты в электротехнике складываются из цены самого изделия и стоимости монтажа, включая эксплуатационные вложения. Цена наконечников ТМЛ от КВТ гораздо меньше аналогов ГОСТ. Кроме того, монтаж не требует больших затрат за счет экономии времени на подбор самих изделий и матриц. Также исключена вероятность демонтажа в случае ошибки.

Торговая сеть «Планета Электрика» имеет в своем ассортименте широкий выбор продукции от завода КВТ, в том числе и наконечники ТМЛс.
