Провод ПВ 1: особенности и сферы использования

Виды проводов ПВ 1

Провод ПВ1 предназначен для прокладки в трубах, строительных пустотах, кабельных лотках и под штукатуркой. Он нашел широкое применение как в производстве, так и на бытовом уровне.

Ведь одним из основных его преимуществ является вполне приемлемая цена при достаточно неплохих технических характеристиках. И вот здесь следует остановится по подробнее дабы не ошибиться в выборе.

Расшифровка названия и номенклатура проводов ПВ1

Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.

Расшифровка названия проводов ПВ1

Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.

Расшифровка проводов ПВ 1

Итак:

• Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
• Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.
• Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.

Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.

То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. Провод ПВ 3 – характеристики и особенности) является установочным проводом. И перемещать его многократно не рекомендуется.

Номенклатура проводов ПВ1

Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.

Зависимость сечения провода и его массы

Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.

Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:

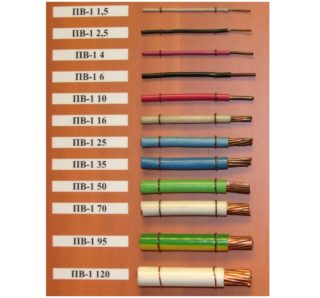

• Сечение проводов может быть от 0,5 мм² до 120 мм². При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.

Провода ПВ 1 сечением до 10 мм2

• Так согласно ГОСТ 22483 провода сечением от 0,5 мм² до 10 мм² могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
• А вот провода сечением от 16 мм² до 35 мм² уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.

Провод ПВ1 16

• Провода сечением от 50 мм² до 95 мм² должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.

Диаметр отдельных проволок для проводов различного сечения

Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.

Толщина изоляции провода в зависимости от сечения

Обратите внимание! Согласно п.2.4.2 ГОСТ 6323 – 79 изоляция проводов ПВ 1 может быть двухслойная. При этом толщина изоляции перового слоя не должна превышать 70% толщины всей изоляции.

Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.

Окраска проводов ПВ 1

В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. Цвет провода заземления). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.

Характеристики проводов ПВ 1

После того как мы разобрались с расшифровкой и строением провода можно приступить к рассмотрению его основных характеристик. Все их можно разделить на механические и электрические. И рассматривать их следует так же отдельно.

Механические характеристики проводов ПВ 1

Под механическими параметрами мы подразумеваем не только чисто механические понятия такие как разрыв, сжатие, гибкость и тому подобное, но и стойкость изоляции и жил провода к атмосферным воздействиям.

Радиус изгиба провода

Итак:

• Одной из основных характеристик является способность провода к изгибу. Как следует из названия провода с этим параметром у него очень плохо. Так данный провод рекомендуется изгибать с радиусом не более 10 его наружных диаметров.
• Недостаток гибкости ПВ1 с лихвой компенсирует другими номинальными параметрами. Так номинальные рабочие температуры для данного типа провода составляют от -50⁰С до +70⁰С. Отличие особенно хорошо видно на примере. Например, очень гибкий шнур ШВВП следует применять только в диапазоне температур — 25⁰С — +40⁰С. А температура выше +70⁰С для него вовсе является не допустимой. А наш ПВ1 не должен деформироваться даже при температуре в +150⁰С.

Температурные испытания проводов ПВ 1

• Еще одним весомым плюсом в пользу данного типа провода является его влагоустойчивость. При температуре в +30⁰С он способен работать в относительной влажности 100%.
• Кроме того, он обладает неплохой устойчивостью к вибрационным, акустическим и многим другим видам воздействия. Но на них мы не будем останавливаться, так как не для специалиста эти параметры не играют никакой роли.
• Еще одним положительным моментом является то, что данный тип провода не распространяет горения и устойчив ко многим химически активным материалом. Благодаря этому на его базе создали высоковольтный провод ПВВ 1, который применяют в автомобильной промышленности.
• Срок службы проводов ПВ 1 составляет не менее 15 лет. Что для многих гибких проводов является достаточно высоким показателем.

Электрические характеристики проводов ПВ 1

Но конечно определяющими для нас являются электрические параметры данного типа провода. И здесь ПВ 1 проявляется себя с наилучшей стороны.

• Предназначен данный тип провода для эксплуатации в сетях переменного напряжения с напряжением до 450 В и частотой до 400 Гц. В сетях постоянного тока он может использоваться для напряжения до 1 кВ.

Сопротивления проводов ПВ 1

• Электрическое сопротивление провода зависит от его сечения. Так для провода сечением в 0,5 мм² сопротивление должно быть не более 0,015 Мом, для провода ПВ1 1 5 не менее 0,011 Мом, а для проводов ПВ1 120 не менее 0,0035 Мом.

Обратите внимание! Все данные приводятся для проводов длиной в 1 км и температуре провода в диапазоне 70 — 90⁰С. При иных условиях измерения данные должны быть приведены к номинальным.

• А вот испытательное напряжение для такого провода на порядок выше. Для ПВ1 оно составляет 2,5 кВ. Интересным является и сам процесс испытания. Не менее чем пятиметровый кусок помещают в воду на сутки. Затем на его концы подают испытательное напряжение, которое провод должен выдерживать не менее 15 минут.
• Интересным является и то, что у ПВ 1 провод характеристика имеет устойчивые параметры. Ведь даже в процессе эксплуатации электрическое сопротивление провода не должно отличаться от номинальных параметров более чем на 120%.

Поставка проводов ПВ 1

Нельзя обойти своим вниманием условия и требования предъявляемые к условиям поставки. Кроме того, следует уделить внимание требования предъявляемым к приемке провода.

Осмотр провода	Согласно ГОСТ 6323 – 79 приемку провода следует проводить согласно определенным правилам. И первым пунктом в этом списке является внешний осмотр провода. На нем должна быть соответствующая маркировка, а изоляция провода не должна иметь деформаций.
Проверка сечения провода	Следующим этапом является проверка конструктивных размеров. Это вполне возможно сделать своими руками. Для этого замеряют сечение провода, а также соответствие толщины изоляции.
Проверка простоты снятия изоляции провода	На этом же этапе проверяют насколько свободно изоляция отделяется от жил проводника. Согласно ГОСТ изоляция, обрезанная по всей окружности на расстоянии 13 см от края, должна сниматься без усилий.
Схема испытательной установки	После этого проводят высоковольтные испытания провода. Их мы описали в разделе электрических характеристик провода.
Проверка сопротивления провода	Следующим этапом является проверка электрического сопротивления провода. Оно не должно превышать нормируемые значения, приведенные на фото выше. При этом для высоковольтных испытаний и определения сопротивления следует проводить на одном и том же куске провода.
Проверка маркировки бухт провода	После этого проверяется упаковка провода и наличие на его бирке всех необходимых обозначений. На бухте должна быть указана длина провода, при наличии длина отдельных кусков провода, масса бухты, наименование завода-изготовителя и дата изготовления.
Установка для проверки на стойкость провода изгибу	Последним испытанием является проверка на стойкость к изгибу. Для этого берется валик с диаметром равным 10 диаметрам провода и через него прогоняется провод. Если после этого не выявлено деформаций, то провод принимается к эксплуатации.

Вывод

Провода ПВ 1 являются далеко не самым лучшими видами проводников. Но за счет низкой цены и они нашли свое применение. Ведь при правильном выборе положительные качества данного провода могут оказаться незаменимыми. И некоторое неудобство, связанное с низкой стойкостью к изгибу, с лихвой компенсируется другими положительными качествами провода.

Провод ПВ3: основные характеристики

Провода ПВ3

ПВ3 провод достаточно распространен и популярен как среди профессионалов, так и среди не сильно разбирающихся в электричестве людей. В связи с этим часто случаются ситуации неправильного его применения, что ведет к его повреждению, а иногда и пожарам.

Именно поэтому в нашей статье мы рассмотрим все особенности данного типа провода, его характеристики, а также возможные сферы применения.

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.

Расшифровка названия провода ПВ3

• Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
• Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
• Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
• Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

• Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Обратите внимание! Раньше все провода негласно распределялись на установочные и монтажные. Установочными считались менее гибкими, из-за чего цена на них обычно была несколько ниже. Теперь же решили все провода назвать установочными и отдельно обозначать их гибкость.

• Буква «Г» говорит нам о том, что провод является гибким. Для проводов, не являющимися таковыми, данный символ попросту не ставится. Буква же «В», как и в старом варианте говорит нам о типе изоляции.

Номинальные сечения различных типов проводов

• Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок	Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

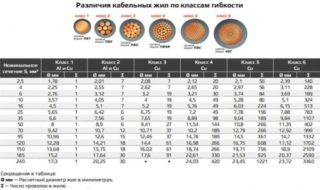

Класс гибкости проводов	Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм. Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.
Типоразмеры провода ПВ3	Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.
Толщина изоляции у проводов различных сечений	Кроме токоведущей жилы у нас имеется изоляция. Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм. При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.
Цветовой ряд проводов ПВ3	Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов. Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Обратите внимание! Существуют отдельные нормы и при двухцветном окрашивании. Так, на любом отрезке в 15 мм любой из двух цветов должен занимать не более чем 70% поверхности провода. Минимальным значением является 30%. На практике же обычно стараются это значение поддерживать как 50на 50.

Характеристики провода ПВ3

Теперь можно поговорить и о технических характеристиках провода. Их условно можно разделить на два вида – механические и электрические. Давайте рассмотрим каждое из этих свойств отдельно.

Механические характеристики провода ПВ3

Механические характеристики — это стойкость провода к механическим, термическим и другим воздействиям, связанным с качеством изоляционного материала и материала токоведущих жил.

Стенд испытания гибкости провода

• И одним из главных в этом вопросе выступает гибкость провода. Она определяет радиус, с которым провод допускается изгибать. В нашем случае это 10 диаметров провода. Проверяется данный показатель после изготовления и при приемке в эксплуатацию.

Радиус изгиба провода

• Следующим определяющим фактором является температура, в которой провод допускается эксплуатировать. В нашем случае она составляет от — 50⁰С до +70⁰С, что обусловлено свойствами изоляционного материала. Вообще же винил должен выдерживать без растрескиваний температуру до 150⁰С, как на видео.
• Отдельные требования предъявляются к растяжению изоляции. Относительное растяжение на разрыв должно быть не ниже 150%. Это говорит нам о том, что изоляция должна быть достаточно эластичной.

Характеристики провода ПВ3

• Кроме того, предъявляются отдельные требования по стойкости изоляции к единичным и систематическим ударным воздействиям, стойкости к влаге, давлению, вибрации и даже акустическому влиянию. Но для большинства людей эти показатели ничего не скажут, поэтому мы не будем на них акцентировать ваше внимание.
• Скажем только, что сертификат соответствия на провода ПВ3 указывают гарантийный срок эксплуатации не менее 15 лет. При этом если провод не подвергается воздействию химически активных веществ, то он может быть существенно увеличен.

Электрические характеристики провода ПВ3

Провод служит, в первую очередь, как проводник электрического тока. Поэтому никак нельзя забывать и о его электрических свойствах.

Электрическое сопротивление провода ПВ3

• Одним из основных электрических свойств любого провода является его сопротивление. Оно зависит от двух параметров сечения и температуры. Например, провод сечением 1х4 должен обладать сопротивлением не выше 4,79Ом на 1 км длины, а провод с сечением в 50 мм2 сопротивлением 0,394Ом.

Поправочные коэффициенты определения сопротивления провода

• Но это значение действительно только при температуре в 20⁰С. Если температура будет больше, то и сопротивление будет выше. Поэтому существуют так называемые поправочные коэффициенты, которые применяют при других температурах замера.

На фото — сертификат соответствия провода

• Также важным электрическим параметром является сопротивление изоляции. Его можно измерить при наличии испытательной установки и своими руками. Для этого провод помещают в воду и подают на него переменное напряжение в 2500В. Провод считается выдержавшим испытание, если изоляция не пробилась в течение 5 минут.

Вывод

ПВ3 50 провод или провод других сечений является отличным вариантом для монтажа одно- и многофазных электрических цепей силовых установок. Так же он часто применяется для выполнения зануления или заземления различных электроустановок, а также в качестве PEN провода.

Провод ПВ. Виды и особенности. Характеристики и применение

Провод ПВ является силовым медным проводом с поливинилхлоридной изоляцией. С его помощью подключают различные электрические устройства, а также прокладывают осветительные и силовые сети. Его также называют установочным проводом. Он обладает высокой гибкостью, которая имеет свою классификацию, и может выдерживать разные повороты и изгибы. ПВ производится только в одножильном исполнении.

Разновидности

Провод имеет достаточно широкий модельный ряд, в котором имеются монтажные и установочные провода, применяемые в сетях напряжением до 450 В:

• Провод ПВ -1 является установочным типом провода, который может эксплуатироваться с напряжением не более 450 В переменного тока частотой до 100 герц, и не более 1 кВ постоянного тока. Допустимый ток для этого провода не более 41 ампера. Материал жилы – медь, число жил – одна, сплетенная из множества медных проволочек.
• Провод ПВ -3 является аналогом предыдущей марки провода. Отличие состоит лишь в том, что он обладает большей гибкостью 3 класса. Остальные параметры практически одинаковы с проводом ПВ-1.
• БПВЛ. Эту модификацию провода еще называют бортовым проводом, так как он был спроектирован специально для авиационной техники. Однако его можно применять и для подключения устройств стационарного исполнения. Он способен выдержать величину напряжения переменного тока до 250 В частотой 2 кГц, или до 0,5 кВ постоянного тока.
• АПВБбШв. Это силовой провод с алюминиевой жилой, служит для транспортировки электрической энергии в стационарных устройствах напряжением до 1 кВ частотой 50 герц. Если впереди обозначения провода отсутствует буква «А», то материалом жилы является медь.
• АПВ. Это алюминиевый образец установочного провода, который имеет такие же технические параметры, как и медный провод. Единственным его отличием является то, что провод АПВ применяют только для переменного тока с напряжением не выше 400 В частотой 50 герц.

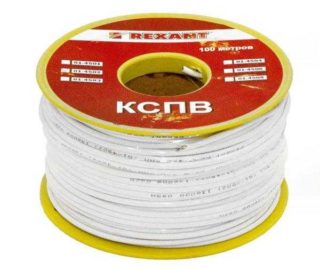

• Провод КСПВ в основном используется для подключения питания систем сигнализации и видеонаблюдения. Эта модель провода оснащена двумя слоями изоляции: внутренняя полиэтиленовая, и наружная из поливинилхлорида. Чаще всего цвет изоляции этого провода белый.

Устройство

Установочные провода марки ПВ выпускаются с одной жилой, обладают повышенной гибкостью и прочностью. Благодаря многопроволочной структуре, провод ПВ обладает высокой проводящей способностью.

Обозначение маркировки провода расшифровывается следующим образом:

• «П» — провод.
• «В» — материал изоляции – поливинилхлорид.
• Цифра обозначает класс гибкости. Чем больше цифра, тем провод более гибкий.

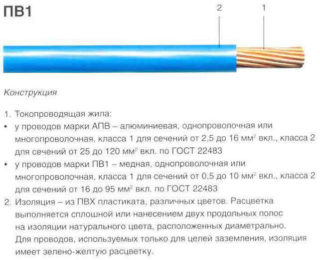

Устройство провода включает в себя следующие компоненты:

• Токопроводящая жила. Согласно ГОСТ22483-2012 она должна быть многопроволочной или однопроволочной медной.
• Изоляция выполнена из поливинилхлорида. Расцветка провода выполняется одним сплошным цветом, либо с продольными цветными полосами. Для заземляющих проводов применяют желто-зеленую расцветку.

Основные характеристики

Технические параметры провода ПВ говорят о том, что он устойчив к воздействию влаги, пара или конденсата. Диапазон эксплуатационных температур находится в пределах -50 +35°С, провод пригоден для прокладки электрической сети в экстремальных условиях, в помещениях с повышенной влажностью.

ПВ невосприимчив к механическим воздействиям, плесени и грибкам. Технические параметры провода создают его особое превосходство перед другими образцами кабельной продукции. ПВ не поддерживает горение, его изоляция только плавится, но не горит.

Такой провод стал популярным в его использовании в качестве заземляющего проводника. Наружный диаметр провода выбирают согласно правилам эксплуатации кабелей. ПВ выпускается в мотках размером до 100 метров.

• Сопротивление изоляции – не ниже 1 Мом на км.
• Температура внешней среды от -50 до +35°С.
• Строительная длина – не меньше 100 м.
• Допустимый радиус изгиба – не менее 10 наружных диаметров провода.
• Номинальная величина напряжения 450 В для переменного тока, 1000 В для постоянного тока.
• Допустимая температура монтажа – не ниже -15°С.
• Срок службы – 15 лет.
• Гарантийный срок – 2 года.
• Допустимая влажность воздуха при температуре +35°С – 100%.

Внешний диаметр, сопротивление изоляции и вес 1 км провода

Технические данные провода говорят о том, что его главным отличительным признаком от других образцов является материал изоляции. Поливинилхлорид обладает достаточной прочностью, включает в себя специальный компонент со специфическим запахом, отпугивающим грызунов.

Основными производителями этого провода являются отечественные предприятия, такие как «ТД Альянс Кабель», «Спецкабель», завод Москабельмет г. Москва.

Преимущества

• Установочный провод ПВ обладает наименьшим линейным расширением.
• Изоляция из поливинилхлорида является самозатухающей.
• Устойчив к воздействию микроорганизмов, отрицательно влияющих на качество провода.
• Высокая механическая прочность, что расширяет сферу его применения.
• Провод имеет двойную изоляцию, применяется на опасных участках химического производства, устойчив к разрушающим и агрессивным факторам: плесени, коррозии и т.д.
• Обладает высокой пропускной способностью электрического тока, при этом практически не нагревается.
• Дополнительная изоляция провода в виде гофрированной трубы помогает повысить силу проводимого тока.
• В зимних условиях таким проводом можно отогревать замерзшую водопроводную трубу, с применением специально разработанных для этого технологий.

Применение

Область использования провода ПВ довольно широка, благодаря широкому интервалу площади сечений жил, и доступных технических параметров. Он применяется практически во всех областях производства, в бытовых условиях.

Сферы использования. Провод ПВ можно условно разделить на следующие области:

• Электрическая проводка в атмосферных условиях, в закрытых помещениях.
• Нежилые, жилые, производственные помещения.
• Коммуникационные системы.

Максимальную электробезопасность обеспечивает двойной слой изоляционного материала, который выполняется из усовершенствованного специального поливинилхлорида, не нагревающегося от действия электрического тока. Благодаря таким уникальным свойствам он применяется на производстве в устройствах высокого напряжения.

Старая марка провода ПуГВ и новая – ПВ, по сути дела это одинаковые провода. Их отличия состоят в разных выпусках стандартов, и в отличии на один класс гибкости провода ПуГВ. В остальном характеристики остались без изменений.

Строгих ограничений в применении этого провода не существует. Он может применяться как для подключения электроустановок, так и для приборов освещения, станков, механизмов и различных агрегатов.

Провод ПВ допускается прокладывать в пластиковых или металлических трубах, лотках, специальных каналах, находящихся в конструкции зданий, внутри станков и различных устройств.

При приобретении провода в торговой сети на упаковке бухты провода должна быть бирка с указанием необходимых обозначений: длины провода, масса бухты, завод-изготовитель и дата производства.

Похожие темы:

технические характеристики, конструкция, применение, фото и видео обзор

Чтобы разобраться в кабельной продукции, необходимо понимать маркировку каждого электрического провода. Именно она показывает, для чего необходимо выбранное вами изделие, какими техническими характеристиками оно обладает и возможные вариации в плане различных модификаций. К примеру, провод ПВ 1. Вот его расшифровка:

• Буква «П» обозначает, что это провод.
• Буква «В» обозначает, что изоляция кабеля изготовлены из поливинилхлорида.
• Цифра «1» – это обозначение класса гибкости материала. В данном случае это жесткая модификация. К примеру, провод монтажный ПВ 3 и ПВ 4 обладают большей гибкостью.

Необходимо отметить, что этот провод подходит сразу под два государственных стандарта:

• ГОСТ 6323-79, где он и обозначается, как провод монтажный ПВ.
• ГОСТ 53768-2010, где он обозначается, как ПуВ, то есть, провод установочный.

Параметры ПВ 1

Начнем с конструктивных особенностей. Это одножильный кабель, изготовленный из меди, в котором сама жила может быть или однопроволочной, или многопроволочной. Кстати, в производстве используется луженая медь. Как было сказано выше, изоляция провода – это ПВХ (поливинилхлорид). Что касается расцветки изоляции, то здесь определенного окраса нет, поэтому производители предлагают свои изделия из белого ПВХ, черного, синего, коричневого, красного и желто-зеленого. То есть, ГОСТами это разрешено.

Теперь технические характеристики кабеля:

• Он может быть установлен в сеть с переменным током или постоянным. При этом напряжение, выдерживаемое проводом, в первом случае составляет 450-750 вольт, во втором 1000 вольт.
• В сети переменного тока может быть частота колебаний до 400 Гц.
• В настоящее время производители выпускают провод сечением от 0,5 мм² до 120 мм². То есть, провода с маркировкой ПВ3 4×240 не существует.
• Эксплуатироваться изделие может при температурном режиме от минус 50С до плюс 75С.
• Выдерживает трансформаторное давление 29,4х104 Па и атмосферное 5,3х104 Па.

Внимание! Монтаж кабеля ПВ 1 можно проводить при температуре не ниже минус 15С. При этом необходимо учитывать, что в местах прокладки не было конденсата, который образовался на конструкциях.

• Электрическое сопротивление не меньше 1,0 МОм/км.
• Длина в бухтах 100 м, по заказу можно получить и меньшее значение, но не меньше 20 м.
• Изгибать провод можно радиусом в 10 сечений.
• Гарантийный срок эксплуатации – 2 года, фактический до 15 лет.

Понятно, что вес изделия будет зависеть от его сечения, поэтому показатели по этому вопросу можете найти в таблице ниже.

И еще один момент, который касается вопроса, как правильно проводится расшифровка маркировки. К примеру, провод монтажный ПВ 3 10. Число «10» обозначает, что это кабель с сечением 1 мм². Но в данном случае нас интересует другой момент. Все, что ниже данного сечения, являются однопроволочными изделиями, выше – многопроволочными. То есть, ПВ 1 6 – однопроволочный, ПВ 1 16 – многопроволочный.

Где применяется

По сути, каких-то строгих ограничений в использовании кабеля данного типа нет. Его можно устанавливать и на освещение, и на подключение электрических установок. Он также используется в станках, где производится подключение различных электрических узлов и механизмов.  Почему такой широкий спектр применения? Все дело в том, что:

• провод монтажный ПВ 3 обладает достаточно высокой прочностью, поэтому прекрасно переносит механические нагрузки;
• на нем не образуются колонии микроорганизмов, которые негативно влияют на качество изделия;
• ПВХ изоляция является самозатухающей;
• провод монтажный ПВ 3 или 1 обладает минимальным линейным расширением.

Прокладывать кабель этой марки можно в лотках, трубах (металлических или пластиковых), в специальный каналах, расположенных в конструктивных элементах зданий, внутри установок и станков. Желто-зеленый кабель применяется в контурах заземления.

Конструкция провода

Модификации

В категории «ПВ» достаточно большой модельный ряд, где есть и установочные кабели, и монтажные, которые применяются даже в системах слаботочек.

• К примеру, кабель КСПВ 4×0,5 или 2×0,5, который чаще всего применяется для запитки систем видеонаблюдения и сигнализации.Кабель КСПВ 4×0,5 – это четырехжильный провод с сечением 0,5 мм², у которого двойная изоляция: ближняя к жиле – это полиэтилен, верхняя – это поливинилхлорид. Обычно этот провод имеет белый цвет. Кстати, кабель КСПВ 2×0,5 может иметь сечение не только 0,5, но и 0,4; 0,64 и 0,8 мм².
• Провод АПВ – это алюминиевый установочный кабель, у которого те же технические характеристики, что и у медного. Единственное отличие – провод АПВ может быть использован только в сетях переменного тока напряжением не больше 400 вольт с частотою колебаний 50 Гц.
• АПВБбШв – силовой кабель алюминиевый. Предназначен для передачи электроэнергии в установках стационарного типа напряжением 1000 вольт с частотою 50 Гц. ПВБбШв – это медный образец.
• БПВЛ – бортовой. Был специально разработан для авиатехники, хотя используется и для подключения стационарных установок. Может выдерживать напряжение переменного тока до 250 вольт с частотой 2000 Гц, или постоянного тока напряжением до 500 вольт.

ПВЗ – это установочный провод, выдерживающий напряжение переменного тока не больше 450 вольт с частотою 100 Гц и постоянного тока 1000 вольт. ПВЗ может проводить ток с силой до 41 А. ПВЗ – это медный кабель, состоящий из одной жилы, которая сплетена из нескольких тонких проволочек. ПВЗ практически повторяет марку ПВ 1.

технические характеристики и области применения

Данная маркировка этого образца электротехнической продукции соответствует ГОСТ № 6323 от 1979 года. По новому стандарту (Р 53768 от 2010 г.) провод ПВ-1 обозначается как ПуВ. Отсюда и его двойное обиходное название – кабель силовой или установочный провод.

С характеристиками провода ПВ-1, особенностями использования и средней стоимостью за погонный метр мы и познакомимся.

Расшифровка аббревиатуры ПВ-1

• П – общее обозначение изделий класса провод.
• у – (по новому ГОСТ) установочный.
• В – тип изоляции (ПВХ).
• 1 – цифра показывает класс жилы. Различия – в пределах сечения (мм²). Для первого класса он составляет 0,5 – 100. Это означает, что данный провод характеризуется определенной жесткостью, что сказывается на специфике его монтажа. Следует учесть,  что не все производители придерживаются ГОСТ, поэтому в продаже встречается ПВ-1 как с меньшим, так и большим сечением (указано ниже).

Особенности исполнения ПВ-1

Данный провод является одножильным, то есть используется для прокладки одной линии коммуникации. Для изготовления ПВ-1 (ПуВ) берется только луженая медь. Более подробная информация по конструктивным особенностям продукции – в пояснениях к рисунку.

Модификации ПВ-1

Достаточно их перечислить, так как у каждой свои технические параметры и особенности исполнения – КСПВ, БПВЛ, АПВБ и ряд других.

ПВ-1 – основные характеристики

Температурный диапазон (ºС):

• Эксплуатационный: от -50 до +75;
• монтажный – до -15, не ниже;
• предельного (кратковременного) нагрева – +70.

Допустимые напряжения сети (В):

• постоянное – до 750;
• переменное – до 1 000.

Влажность среды (%) – не выше 98 (при t0 = +35).

Радиус изгиба (допустимый) – 10 D.

Параметры жилы:

• количество – 1;
• сечение (мм²) – от 0,12 до 300.
• электрическое сопротивление (Мом/км) – не менее 1.

Горение в канале (при любом типе монтажа) не распространяется.

Провод ПВ-1 способен переносить длительные механические и вибрационные нагрузки.

Линейное расширение – минимальное.

Длина строительная (м) – от 20 и более. Как правило, ПВ-1 продается бухтами по 100 метров.

Сроки пригодности (в годах):

• гарантированный производителем – не менее 2;
• эксплуатационный – до 15 (или наработка в 10 000 часов).

Сфера применения провода ПВ-1

По сути, она не ограничена, так как характеристики продукции делают ее универсальной. Вот лишь краткий перечень возможного применения.

• Обустройство заземления.
• Монтаж линий освещения и силовых.
• Подключение различных приборов и установок к сети 220/50 или 400.
• Межблочные коммутационные соединения.

Цена ПВ-1

Она зависит лишь от сечения жилы. Ориентировочная стоимость (руб/п.м.) по московскому региону – от 2,3 (1 х 0,12) до 990 (1 х 300).

установочный, механические и электрические параметры, сфера применения

Содержание статьи:

Провод установочный ПВ 1 используется для прокладки под слоями строительных смесей, например, штукатурки, в кабельных лотках, строительных пустотах и трубах. Благодаря большому количеству преимущественных особенностей он активно применяется не только в промышленности, но и в быту.

Расшифровка названия и номенклатура проводов ПВ1

Внешний вид каждого размера проводов ПВ-1

Основное достоинство кабеля – сочетание приемлемой стоимости с неплохими механическими и электрическими характеристиками. Следует разобраться с расшифровкой названия и существующими типами проводов ПВ1 производимых и используемых в России.

Аббревиатура ПВ-1 расшифровывается следующим образом:

• Буква «П» означает, что речь идет о проводе. Помимо проводов может использовать буква «Ш» или «К», шнуры и кабели соответственно.
• Буква «В» обозначает тип используемого изоляционного материала. В конкретном случае это изоляция, изготовленная из поливинилхлорида. Благодаря устойчивым физико-химическим свойствам эту изоляцию часто используют в качестве диэлектрика.
• Цифра «1» указывает на класс гибкости. Чем ниже цифра, тем большему радиусу изгиба может подвергаться провод, кабель, шнур и т.д.

Существуют установочные и монтажные провода. К первым относятся модификации, которые предназначены для длительного использования в одном положении, последние можно перезаводить многократно. Все модификации провода ПРВ, за исключением ПВ-3, относятся к установочным.

Отдельного внимания заслуживают виды ПВ-1, которые производятся отечественной промышленностью. В соответствии с ГОСТ № 6323-79 у всех проводов данной марки должна быть следующая зависимость сечения от массы:

Номинальное сечение и число жил, мм.кв	Масса 1 км кабеля, кг	Максимальный наружный диаметр, мм
120	1060	17,5
95	956	17,00
70	691	15,00
50	511	13,00
35	362	11,00
25	260	9,80
16	172	8,00
10	107	6,40
8,0	80,2	–
6,0	65	4,90
5,0	54,8	–
4,0	45	4,40
3,0	37,7	–
2,5	30	3,90
2,0	26,2	–
1,5	19	3,30
1,0	13	2,80
0,75	10	2,60
0,5	8	2,40

Все марки проводов ПВ-1 одножильные.

Технические характеристики

Механические

Под механическими параметрами подразумевается стойкость жил и изоляционного слоя провода к атмосферным воздействиям, гибкость, сжатие и разрыв.

• Одна из основных особенностей всех марок проводов – способность к изгибу. ПВ-1 нельзя назвать гибким. Радиус изгиба составляет не более 10 наружных диаметров этого провода.
• Диапазон рабочей температуры колеблется в пределах от -50 до +70 градусов по Цельсию.
• Весомое достоинства этой марки – влагоустойчивость. Результаты испытаний показали, что при температуре +30 градусов провод не утрачивает своей работоспособности даже при относительной влажности равной 100%.
• Имеет хорошую устойчивость к акустическим, вибрационным, механическим, термическим, химическим и другим воздействиям.

Еще одно преимущество модификации – не распространяет горения. Благодаря этой особенности провод был взят за основу высоковольтного ПВВ-1, который активно применяют в автомобильной промышленности.

Электрические

Устройство заземления

Именно электрические характеристики чаще всего являются основополагающими. В данном случае ПВ-1 проявляет себя с наилучшей стороны.

• Электротехническая конструкция предназначена для использования в электрических сетях переменного тока с напряжением до 450 В и частотой не более 400 Гц. Если речь идет о сетях постоянного тока, напряжение должно быть не более 1 кВ.
• Сила сопротивления, прежде всего, зависит от сечения провода. Например, 0,5 мм.кв сопротивление не более 0,015 Мом, в противном случае будут неполадки.
• Особенность ПВ-1 – устойчивые параметры. Даже в процессе использования электрическое сопротивление не отличается от номинальных параметров более чем на 120%.

Все исследования проводятся на проводе длинной в 1 км и при рабочей температуре в диапазоне +70-90 градусов.

Конструктивные особенности

Конструкция провода ПВ-1

ПВ-1 – это одножильный провод. Может быть использован для подключения лишь одного оборудования. Изготавливают электротехническую деталь из качественной меди, которая предварительно подвергается лужению.

ПВ имеет чрезвычайно простую конструкцию. Включает в себя следующие элементы:

• Изоляционный материал, покрывающий поверхность провода. Состоит из поливинилхлорида. Обладает цветовой маркировкой, которая выбирается заказчиком, если это не заземляющий кабель.
• Токоведущая жила из меди. Структура ее зависит от сечения кабеля.

В диапазоне от 0,5 до 10 мм.кв жилы литые, свыше могу быть применены многопроволочные.

Сфера применения и срок службы

КСПВ на барабане

Строгих ограничений в применении нет. Его активно используют при коммутации электрических установок стационарного типа и систем освещения. Также электротехническая конструкция эксплуатируется на станках, в которых требуется надежно соединить несколько механизмов или рабочих узлов.

Большой спектр применения обусловлен следующими достоинствами ПВ-1:

• ПВ-1 и ПВ-3 обладают минимальным линейным расширением.
• Монтажному проводу свойственна высокая прочность, благодаря чему он переносит многочисленные и ощутимые механические воздействия.
• Изоляция изготовлена из поливинилхлорида, особенностью которого является самозатухание.
• На поверхности и под оболочкой исключена вероятность развития патогенной микрофлоры, которая будет отрицательно сказываться на работоспособности, качестве передачи данных и сроке службы.

Провода можно размещать внутри пластиковых и металлических труб, кабельных лотков и внутри оборудования. Желто-зеленые модификации применяются для реализации системы заземления.

Эксплуатационный срок установочных проводов при соблюдении всех правил использования достигает 15 лет и более. В сравнении с большим количеством других модификаций, это высокие показатели.
