Расшифровка провод пугнп: Провод ПУНП: расшифровка, конструкция, характеристики — groupnk.ru — Группа НК — комплексные поставки электрооборудования в Москве и регионах

Содержание

расшифровка, запрет и особенности применения

Рынок электротехнической продукции предоставляет потребителю большой выбор нужной ему кабельной и проводниковой продукции. Низкая цена сделала популярным кабель ПУГНП. Свойства, технические характеристики, особенности применения, безопасность эксплуатации – эти вопросы вызывают объяснимый интерес людей. Статья проводит обзор, помогает сделать выбор.

Расшифровка марки, назначение, характеристики, особенности применения

Требования к нему описываются техническими условиями ТУ 16.К13-020-93. Конструкция не сложная: изолированные медные жилы связаны общей оболочкой. Строительные длины выпускающегося кабеля определены предприятием – изготовителем самостоятельно. Выпускается двух, трех проводном исполнении. Фото показывает общий вид.

Расшифровка маркировки ПУГНП определена ТУ, звучит так:

П – провод установочный;
У – универсальный;
Г – гибкий, жила скручена из большого количества тонких медных проволок;
Н – низкий порог электрической прочности;
П – плоская конструкция.

После указания марки цифрами наносится количество жил, их сечение.

Предназначен для стационарной прокладки осветительной сети невысокой мощности потребления внутри помещения. Высокий класс гибкости, обусловленный многопроволочной конструкцией проводника, позволяет успешно использовать провод ПУГНП для изготовления электрических удлинителей, переносок – времянок включения бытовых приборов, устройств малой мощности.

ГОСТ 7399-97 на установочные проводники, работающие в сетях напряжением до 660В:

Нормированные значения номинального сечения жилы (соответственно, диаметр), приводит таблица. Удельная проводимость меди данной площади определяет значение активного электрического сопротивления. Норма должна пресечь использование для изготовления проводника материала низкого качества:

Нормированная толщина слоя изоляции, оболочки зависит от количества проводников, их сечения. Габаритные размеры, вес провода:

Конкретные значения указанных выше величин могут отличаться от ГОСТ:

Сопротивление жилы, из-за возможности уменьшения ее диаметра до 25%, может быть выше стандартного;
Назначение провода для работы в сетях постоянного, переменного частотой 50 Гц тока, напряжение которых до 250В (вместо 660), позволяет производителю делать слой пластика тоньше;
Слой изоляции, оболочки, не менее 0,4 мм;

Диапазон температуры эксплуатации: -15 ÷ 50°С;
Относительная влажность, до: 98%.

Монтаж, эксплуатация

Провод ПУГНП требует при покупке проверки диаметра жилы предлагаемого товара. Заниженные результаты измерения более чем на 15% являются основанием для отказа от покупки, либо пересмотра цены в сторону уменьшения, с соответствующей корректировкой списка приобретаемых материалов.

Обязательна проверка цвета жилы на свежем срезе. Через увеличительное стекло, материал должен выглядеть однородным, без пятен и помутнений, иметь выраженный яркий медный цвет;
Рекомендуется приобретать этот провод с небольшим, увеличенным на один шаг от табличных значений, запасом. Обязательно обеспечить смонтированную сеть надежным автоматом защиты. Для уменьшения токовой нагрузки, при большом количестве потребителей, разбивать схему проводки на достаточно большое количество отдельных групп;

Провода, излучая электромагнитное поле, оказывают воздействие друг на друга, если расстояние между ними не велико. При совместной прокладке, допустимая токовая нагрузка, мощность не должны превышать значений таблицы:

Зависимость допустимой мощности и токовой нагрузки, кВт/А от количества проводов совместной прокладки
Номинальное сечение жилы, мм2		0. 75	1	1.5	2.5	4	6
Диаметр жилы		0.98	1.13	1.38	1.78	2.26	2.76
Мощность/ток кВт/А	Один провод	2,86/13	3,3/15	4,4/20	5,94/27	7,92/36	10,12/46
	Два провода	2,64/12	3,08/14	3,74/17	5,28/24	7,48/34	9,02/41
	Три провода	2,42/11	2,86/13	3,3/15	4,84/22	6,82/31	8,14/37
	Четыре и более	2,2/10	2,64/12	3,08/14	4,63/21	5,94/27	7,7/35

ПУЭ требует обжать специальным наконечником или залудить зачищенные концы провода при соединениях под винт клеммы;
Для уменьшения притока воздуха при возможном возгорании изоляции из-за перегрева, нужно избегать прокладки в кабельных каналах, строительных пустотах. Под слой штукатурки укладку делать без использования гофрированной трубы;
При монтаже в неотапливаемом помещении запрещается вести прокладку при температуре воздуха менее -15°С.

Пояснения по запрету

Запрет на производство, продажу продукции, подпадающей под описание отмененным ТУ 16.К13-020-93, был введен Ассоциацией производителей «Электрокабель» в 2007 году. Касается только производителей — участников указанного сообщества. Производства, не члены Ассоциации, продолжают изготавливать подобные провода, иногда изменяя название, например ПУНП, ПУГНП, ПБПП, ПБПГ, АПВН, ППБН, ПЕН.

Беда в том, что предприятия имею право разрабатывать собственные ТУ, определяя характеристики продукции, заниженные по отношению требований ГОСТ. Недобросовестные производители, для экономии применяемых материалов, занижают поперечное сечение жил, уменьшают толщину слоя изоляции, оболочки. Вместо стандартного пластиката ПВХ может использоваться винил низкого качества, обосновывая это наличием в их ТУ пункта о допустимом рабочем напряжении 250В (по ГОСТ 660В).

Получив сертификат, имеют возможность продавать товар по низким, по отношению к нормальной продукции, ценам.

Использование фактически бракованного материала некомпетентным или бессовестным подрядчиком на монтаже электросетей, может дать печальный результат.

ТУ нормирует сопротивление, не совпадающее со стандартом. Это делает возможным выпуск продукции с заниженным до 25% значением, что может создать проблемы. Изоляция (не менее 0,3 мм) не обладает необходимой электрической прочностью.

Несоответствие истинных значений параметрам ГОСТ опасно созданием аварийных ситуаций, связанным с высокой вероятностью пробоя изоляции, возникновением короткого замыкания с последующим возгоранием.

Применяя провод ПУНГП вместо более дорогой, но проверенной марки, нужно максимально тщательно проверить качество.

Во всех случаях применения кабель ПУГНП может быть заменен, например, кабелями ВВГ, импортным NYM.

расшифровка аббревиатуры названия провода, область применения

Провод ПУГНП не попадает под государственные стандарты и производится по устаревшим техническим условиям, но всё равно является очень популярным кабелем, который используют для укладки электрических сетей не только в бытовых, но и в промышленных помещениях. Такая практика является довольно рискованной. Технические характеристики этого изделия не соответствуют нормам пожарной безопасности.

Описание кабеля

Кабель ПУГНП может состоять из двух или трёх медных жил. Каждая из них имеет токопроводящие нити, которые плотно скручиваются между собой.

Минимальное количество таких нитей — семь. Каждая жила изолируется поливинилхлоридом толщиной в 0,3 мм и маркируется своим цветом. Двухжильный кабель имеет ноль, окрашенный в синий цвет. В трёхжильном проводе заземляющая жила окрашивается в жёлтый цвет (зачастую ещё наносится зелёная полоса). Также от разных производителей иногда встречаются и другие цвета, но каждая токопроводящая нить будет иметь собственный. Общая изоляция у провода составляет 0,5 мм. Её выполняют из белого поливинилхлорида.

Жила этого шнура способна проводить электрический ток, напряжение которого не превышает 250 вольт.

Номинальная частота составляет 50 герц. Благодаря поперечному сечению, варьирующемуся от 0,75 до 4 квадратных миллиметров, можно подобрать провод практически для любых нужд.

Применение и расшифровка

Провод ПУГНП предназначен для подключения осветительных приборов. Также его можно использовать для питания маломощных электроприборов. Главной отличительной чертой этого изделия является то, что кабель плоский. Это полностью отображается в его аббревиатуре. Расшифровка ПУГНП:

П — провод.
УН означает, что кабель универсальный и его можно применять практически во всех сферах.
Г — гибкий.
П — плоский.

В негибком проводе может присутствовать перед аббревиатурой буква А. Это значит, что кабель выполнен из алюминия. Также у такого изделия есть и другие разновидности, например, ПУГНПнг (имеет изоляцию, у которой снижен уровень горючести) или ПУГНПнгд-LS (этот провод не только не горюч, но ещё и совсем не тлеет).

В самом названии изделия буква «Г» расположена не на своём месте. О причинах этого можно лишь догадываться. Есть вероятность, что произошла ошибка во время регистрации. Официальных комментариев по этому поводу не было и не будет, потому что шнур ПУГНП по закону запрещено использовать.

Это связано с несоответствием требованиям пожарной безопасности. Но формулировка «нельзя применять» не означает, что его нельзя производить и продавать. Дешевизна делает этот шнур очень популярным.

Технические характеристики и условия эксплуатации

Производят кабель по техническим условиям 19К13−020−93 государственного стандарта. Предназначается он для освещения и подключения слабых электроприборов. Метод укладки шнура — неподвижный. Технические характеристики:

Токопроводящие жилы выполняются из медных нитей.
Материал изоляции — поливинилхлорид.
Свойства изоляции способны сохраняться при температурах в диапазоне от -50 до +50 градусов по Цельсию. Провод способен выдерживать длительный срок работы при температуре 70 градусов.
Монтаж можно осуществлять и в зимнее время. Разрешено проводить работы при -15. Если температуры более низкие, то изоляция может повредиться во время изгибов.
Разрешённый изгиб составляет 10 диаметров.

Срок эксплуатации изделия составляет 15 лет. Гарантия на кабель — всего лишь 2 года с момента начала использования.

Особенности применения

По действующим нормативным актам применять ПУГНП можно только в помещениях бытового или же промышленного назначения для подвода электропитания к приборам. Максимальные значения тока не должны превышать параметры проводника. Но довольно часто такой провод используют для прокладки силовой линии.

Во времена Советского Союза его применяли для создания электрической разводки в жилых домах и квартирах.

Технические условия, по которым создаётся этот шнур, позволяют производителям изменять площадь сечения в границах 30%. Это способствует снижению конечной стоимости кабеля за счёт уменьшения количества используемого материала. Когда потребитель приобретает провод ПУГНП с сечением в 2,5 мм, он на самом деле получает изделие в 2 мм. Неопытный человек вряд ли отличит качественную продукцию от плохой. При монтаже шнура в сеть, превышающую номинальную нагрузку, может возникнуть возгорание. Также такие провода не соответствуют нормативам по толщине изоляции. Настоящие стандарты подразумевают минимальный слой поливинилхлоридной оболочки в 0,4 мм.

Несмотря на все недочёты, полный запрет провод ПУГНП не получил. Любое изделие при стандартизации будет опасным, если его применять в неподходящих для этого условиях. Этот кабель можно использовать только в тех случаях, когда человек полностью уверен, что нагрузки не смогут спровоцировать воспламенение. Для повышения безопасности можно использовать гофрированную трубу.

технические характеристики и расшифровка (аббревиатура)

Провод ПУГНП, хотя и не соответствует государственным стандартам и ПУЭ, остается очень популярным материалом для прокладки электросетей в бытовых и даже промышленных помещениях, что является очень рисковой практикой. Дело в том, что технические характеристики данного кабеля не соответствуют всем современным требованиям к пожарной безопасности. Какова расшифровка данного кабеля, для чего он предназначен и как его использовать безопасно?

Содержание:

Конструкция

По задумке производителей провод ПУГНП является проводником, предназначенным для распределения электричества посредством электрических сетей на бытовых и промышленных объектах. Такая формулировка связана с тем, что отношение к данному кабелю среди электриков и тех, кто занимается профессиональным монтажем электросетей, скептическое и даже негативное. Кроме того, сегодня он производится без согласования с нормами ГОСТ, следовательно, гарантий по безопасности и эффективности его эксплуатации нет.

Расшифровка аббревиатуры ПУГНП говорит, что это:

П – провод;
УН – универсальный;
Г – гибкий;
П – плоский.

Фактически это одна из моделей кабеля ПУНП. Он имеет такие же характеристики, с разницей только в определении «гибкий». Следует отметить, что данный проводник нельзя полноценно назвать проводом, потому что в его конструкцию входит несколько отдельно изолированных жил и общая изоляционная оболочка. Однако и к кабелям ПУГНП не относят – его рабочие характеристики и физические параметры не соответствуют требованиям к данной категории проводников.

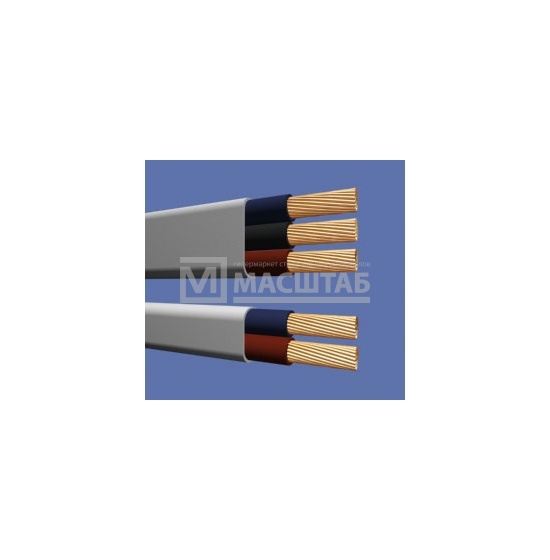

Конструкцию провода ПУГНП, как и у ПУНП, составляют 2 или 3 токопроводящие жилы, каждая из которых обернута в изоляционную оболочку из поливинилхлорида (ПВХ). Главное отличие двух данных марок проводов заключается в том, что у ПУНП токопроводящие жилы однопроволочные, а у ПУГНП они состоят из многопроволочной скрутки. Именно это и обеспечивает заявленную гибкость провода – если даже несколько мелких проволочек сломаются, то вся жила сохранит способность передавать ток. Правда, на работу и состояние проводки это повлияет отрицательно, потому что вырастет нагрузка.

Провод ПУГНП плоский, поэтому токоведущие жилы в нем располагаются параллельном друг другу, без скручивания. Снаружи их скрепляется друг с другом общий слой ПВХ шланга. Точно описать характеристики этого материала сложно, потому что проводник изготавливаются по ТУ, а производители используют для изоляции разный пластикат – некоторые используют нераспространяющий огонь, но большинство – нет.

Материал изготовления проволочек, скручиваемых в жилах – медь. В отличие от ПУНП, алюминиевого аналога у ПУГНП нет – из этого металла не выпускают проволоку с такой маленькой площадью сечения. Да и токопроводящие характеристики у него заметно ниже, чем у меди.

Удельный вес кабеля ПУНП на 1м. в зависимости от различных параметров.

Условия эксплуатации

Согласно утверждению производителей, провода ПУГНП рассчитаны для использования в электрических сетях переменного тока с напряжением до 250 В и частотой до 50 Гц. Температура, при которой провод должен уверенно выполнять свои функции должна быть не ниже -50˚C и не выше +70˚C, но во время прокладки окружающая среда должна быть не холоднее -15˚C. В процессе эксплуатации максимальная допустимая температура нагрева токоведущих жил должна быть не выше +70˚C, а при эксплуатации не больше 8 часов в сутки и общей выработке не больше 1000 часов – до +80˚C. Рабочая влажность воздуха составляет 100% при условии, что окружающая среда прогрета не выше чем до +35˚C. Допустимый радиус изгиба, образуемый при прокладке, должен быть не меньше 10 диаметров провода.

Сопротивление изоляции кабеля длиной в 1 км при температуре в +20˚C зависит от суммарного сечения:

1 мм2 – до 27,1 Ом/км;
1,5 мм2 – до 12,1 Ом/км;
2,5 мм2 – до 7,41 Ом/км;
4 мм2 – 4,61 Ом/км.

Рабочие токовые нагрузки для проводов ПУГНП не описаны в их ТУ, поэтому в данном случае следует ориентироваться на требования ПУЭ:

для проводов с номинальным сечением 1,5 мм2: двухжильные – 19 А, трехжильные – 19 А;
с сечением 2,5 мм2: двухжильные – 27А, трехжильные – 25 А;
с сечением 4 мм2: двухжильные – 38 А, трехжильные – 35 А.

Расчетный срок службы проводов ПУГНП равен 15 годам. В двухжильном исполнении ПУГНП выпускается с общей площадью сечения 1-6 мм2, а в трехжильном – 1-4 мм2.

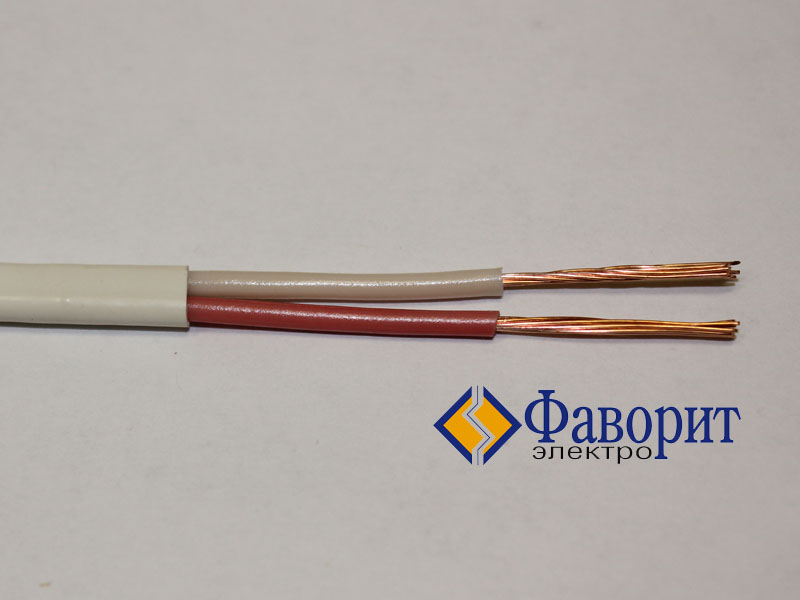

Таким образом, маркировка «ПУГНП 2×2,5» указывает на двухжильный плоский кабель с площадью сечения жил 2,5 мм2. А «ПГУНП 2×1,5» — на трехжильный универсальный плоский кабель с площадью сечения жил 1,5 мм2. Стоит отметить, что на проводах данного типа не всегда можно увидеть внешнюю маркировку, потому что её отсутствие допустимо – информацию о заводе-изготовителе, условном обозначении провода, длине, ТУ и дате изготовления можно получить из ярлычка на бухте.

Срок хранения проводов ПУГНП не регламентирован современными правилами, а согласно категории климатического исполнения их следует хранить под навесами или в закрытых помещениях.

Предварительные выводы о качестве проводника можно сделать с помощью следующих методов:

визуальный осмотр жил на качестве изоляции, количество жильных проволок и т.п.;
измерение конструкционных размеров (диаметра жил, проволок, всего провода) специальным инструментом;
измерение сопротивления токоведущих жил с помощью омметра с соответствующим пределом.

Особенности применения

Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.

Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.

Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет.

По этим причинам ПУГНП, как и ПУНП, не рекомендуется применять для разводки электросети в бытовых условиях. Хорошей альтернативой для этого материала являются кабели NYC – это европейский аналог нашего ПУНП, который проходит современную сертификацию по евростандартам. Среди отечественных марок лучшей альтернативой является ВВГ, который производят по ГОСТу.

Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится. Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.

описание и технические характеристики, замена и конструкция

На чтение 7 мин Просмотров 256 Опубликовано 13.07.2019 Обновлено 25.06.2019

Бюджетный провод ПУНГП применяется для организации электрокоммуникаций производственных, общественных и жилых зданий. Изделие имеет двухслойную изоляцию, несколько вариантов сечения и является удобным в работе. Правила ПУЭ отмечают недостатки противопожарных показателей провода и накладывают запрет на применение.

Назначение провода ПУНГП

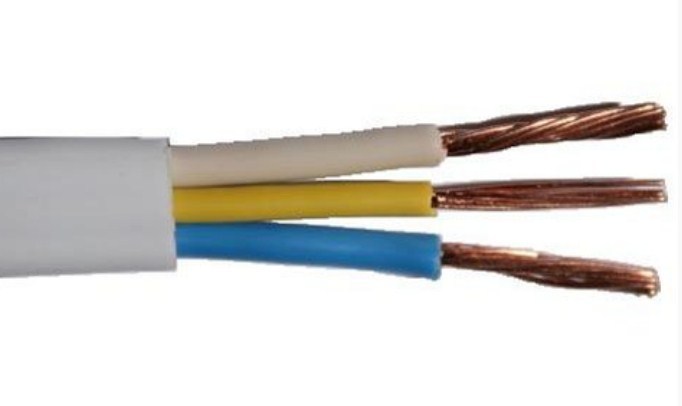

Провод ПУГНП

Электрический кабель – это разновидность ПУНП с гибкими жилами. Он дешевле в сравнении с NYM или ВВГ и до 2007 года изготавливался по ТУ 16.К13-020-93. Низкое качество продукции для организации электросети послужило причиной запрета на производство. В настоящее время некоторые производители выпускают ПУНГП, поэтому после покупки его нужно проверить:

положить в морозильник с температурным режимом -15 градусов и осмотреть оболочку на предмет растрескивания;
скрутку после выдержки в морозилке около 2 часов отогреть 60 мин при комнатной температуре и намотать на цилиндр в 10 раз больший длины.

Если корпус кабеля остался целым, его допускается использовать по назначению – для обустройства внутреннего освещения, токоподачи к мелким бытовым приборам и промышленным агрегатам.

Допустимая номинальная мощность переменного тока для кабеля – 250 В.

Описание и конструкция

Внешнее отличие проводов ПУНП и ПУГНП

Изначально материал разрабатывался в качестве проводника для подключения бытовой техники. Теперь его выпускают без привязки к ГОСТ, что отражается на эффективности и безопасности эксплуатации. Гибкую модификацию ПУНП нельзя классифицировать как провод, т.к. он включает несколько жил и общее изоляционное покрытие. Под технико-эксплуатационные критерии кабеля изделие также не подходит.

Расшифровка аббревиатуры:

П – название «провод»;
УН – универсального назначения;
Г – гибкий;
П – плоский.

В начале сокращения буквы «А» нет, значит, жилы у него медные. Конструкционно ПУНГП состоит из:

2-х или 3-х токопроводящих жил многопроволочной скрутки;
изоляционной ПВХ-оболочки толщиной 0,3 мм для каждого элемента;
общего изоляционного слоя из ПВХ толщиной 0,5 мм.

Для скрутки жил применяется медь с высокими токопроводящими показателями. Многопроволочная технология должна была обеспечивать необходимую гибкость – при разрыве одного элемента проводник сможет передавать ток, но нагрузка на проводку возрастет.

Параллельное расположение жил без скрутки делает провод плоским. Точное описание материала предоставить проблематично, т.к. изготовители применяют пластикаты с различной стойкостью к возгоранию.

У ПУНГП нет алюминиевых аналогов по причине небольшого сечения жил.

Разновидности провода

Виды проводов

Производители выпускают несколько модификаций:

ПУНГП-нг – с изоляционным негорючим покрытием;
ПУНГП нг – LS – с изоляцией, не подвергающейся возгоранию и тлению;
ПБППГ – расшифровка свидетельствует о промышленном и бытовом назначении.

Все типы отличаются параллельной укладкой жил.

Условия монтажа и эксплуатации

Временная проводка

Провод многожильный гибкий модификации ПУНГП применяется для электросетей переменного тока. При эксплуатации изделия соблюдаются условия:

использование только для сети переменного тока напряжением до 250 В с частотой до 50 Гц;
температура работы – от -50 до +70 градусов;
температура воздуха в момент укладки не ниже -15 градусов;
максимальная температура нагрева рабочих элементов — +70 градусов;
влажность воздуха – 100 %;
прогрев окружающей среды — +35 градусов;
допустимый изгиб – радиус прокладки не менее 10 диаметров кабеля.

Изоляционные свойства проводника 1 км в длину при температуре +20 градусов определяются его суммарным сечением:

1 мм2 – до 27,1 Ом/км;
1,5 мм2 – до 12,1 Ом/км;
2,5 мм2 – до 7,41 Ом/км;
4 мм2 – 4,61 Ом/км.

Общий диаметр изделия и диаметр жил проверяются штангенциркулем.

Особенности монтажа

Использование в быту и в промышленности

Поскольку ПУГНП является пожароопасным материалом, необходимо:

Сделать срез и определить цвет жил.
При помощи лупы установить однородность проволоки.
Обустраивать цепь автовыключателем для защиты.
Разбивать проводку на несколько групп.

Провод лучше приобретать с запасом – так увеличивается безопасность электрической магистрали.

Область применения

Провод ПУГНП 3х0,5

Провод ПУНГП должен подбираться в соответствии с уровнем защиты линии, схемой монтажа, нагрузкой сети. Материал чаще всего приобретается для таких целей:

Освещение. Проводник подключается к оборудованию, источникам тока. Его тянут от распредщитка к светильнику через выключатель. Жилы могут перегреваться, если напряжение сети больше 250 В;
Проводниковая арматура светильников и люстр. Внутри осветительных приборов применяются модификации с 1-2 жилами сечением 1,5 мм2. Они распределяют ток к среднемощным и маломощным потребителями квартиры либо дома;
Временная электромагистраль. Укладка производится с целью временной линии на период ремонта. Потом производится замена на безопасный кабель.

При расчете нагрузки по току учитывайте максимальное сечение жилы ПУНГП – менее 6 мм2.

Технические характеристики провода ПУНГП

Основные характеристики, которые имеет технический и бытовой проводник, представлены в таблице.

Первичное назначение	Освещение и запитка маломощной техники
Тип укладки	Неподвижный
Предел напряжения в сети	250 В
Материал жил	медь
Количество жил	2-3
Материал изоляции	ПВХ-пластикат
Допустимая температура	+50…-50 – рабочая с сохранением свойств
	+70 – долговременный запас прочности
	+80 – максимальный кратковременный нагрев
	+15 – разрешен монтаж
	-15 – допустимый минимальный показатель для укладки
Эластичность	Радиус изгиба – от 10 диаметров проводника снаружи
Влажность воздуха в теплое время года	100 %
Тип изоляции	Двухуровневая из ПВХ
Цвет обмотки	Черный/белый с синим/красным маркером
Тип основы	Цельные провода без скрутки
Тип основы	Жесткая
Популярные сечения жил	1,5 и 2,5 мм2
Упаковочный вес (по сечению)	2х1,5 – 50 кг/км
	2х2,5 – 70 кг/км
	2х4 – 110 кг/км
	3х1,5 – 70 кг/км
	3х2,5 – 100 кг/км
	3х4 – 150 кг/км
Диапазон сечений	Двухжильный – от 0,35 до 6 мм2
Диапазон сечений	Трехжильный – от 0,35 до 4 мм2
Срок эксплуатации	15 лет

Некоторые изготовители указывают гарантийный срок эксплуатации 2 года.

Буквенно-цифровая маркировка

ПУНГП 3х2,5

Расшифровать маркировку ПУНГП 3х2,5 можно как провод универсальный гибкий плоский с тремя жилами площадью сечения каждой 2,5 мм2. Фактическая характеристика сечения бывает на 30% меньше номинальной. Это связано с отсутствием единого стандарта производства.

Еще один момент расшифровки провода ПУНГП – наличие буквы «Г». Медь, в отличие от алюминия не является гибким материалом. Существует вероятность, что при регистрации марки была допущена неточность.

Массогабаритные параметры

Для определения веса и параметров кабеля используется унифицированная таблица.

Параметры сечения	Транспортировочный наружный диаметр, мм	Упаковочно-транспортировочная масса, кг/км
3х4	4,8х11,8	150
3х2,5	4,2х10	100
3х1,5	3,8х8,8	70
2х4	4,8х8,5	110
2х2,5	4,2х7,5	70
2х1,5	3,8х6,5	50

Токи нагрузки провода ПУНГП

После укладки сеть должна выдерживать переменное напряжение в 1500 В с частотой 50 Гц на протяжении 60 сек. При этом допустимых токов нагрузки в ТУ нет. ПУЭ регламентируют при любом способе монтажа ПУНГП использовать данные таблицы.

Параметры сечения	Ток нагрузки провода по количеству жил
Параметры сечения	2 жилы	3 жилы
1,5	19	19
2,5	27	25
4	38	35

Причины запрета на использование

Использование ПУНГП запрещено, поскольку российский ГОСТ не регламентирует выпуск этой продукции. В ТУ 16.К13-020-93 с характеристиками кабеля есть момент, разрешающий разбег по площади сечения до 30%. Изготовители с целью уменьшения отпускной стоимости делают именно так. В итоге после покупки материала с номинальным сечением 2,5 мм2, окажется, что сечение не доходит и до 2 мм2. Опытные электрики проверяют кабель штангенциркулем, но домашние мастера устанавливают его в сеть, нагрузка которой будет критической для тонкого шнура.

Толщина изоляционного слоя ПУНГП не подходит под современные стандартны электропроводников. Они выпускаются с оболочкой толщиной от 0,4 до 0,5 мм, в ТУ указывается иная цифра – 0,3 мм.

Согласно данным неофициальной статистики в 50 % случаев загорается проводка, сделанная из кабеля ПУНГП.

Пользователи приобретают кабельные изделия ПУНГП по причине недорогой стоимости, не ориентируясь на пожаробезопасность и несоответствие ряда характеристик нормативным. Чтобы предотвратить возгорание проводки, стоит укладывать кабель только внутри помещения в трубе или гофре. Параметры жил стоит измерять в магазине, уделяя внимание цветной маркировке жил, толщине наружной оболочки.

Провода ПУГНП и ПУНП: характеристики, отличие, запрет применения

Вступление

Оказывается, что провод ПУНП, а также другие аналогичные провода (кабели) АПУНП и ПБНГ, выпускаемые по ТУ 16. К13-020-93 были запрещены к производству, а сам ТУ был отменен (01-06-2007). Причина, принятого ассоциацией «Электрокабель» решения, заключалась в низком качестве выпускаемой, поэтому ТУ продукции и несоответствия требования стандартов.

Однако выпуск ПУНП и его продажа продолжаются, и знать общие характеристики ПУНП и отличие кабелей ПУНП и ПУГНП остается актуальным. Хотя я рекомендую заменить ПУНП кабелями ШВВП или ПВС.

Расшифровка маркировки провода ПУГНП и ПУНП

Расшифровка данного типа кабельной продукции не сложная:

Буква «П» обозначает провод;
«У» означает универсальный;
«Г» гибкий;
«П» плоский.

Жилы провода ПУГНП и ПУНП сделаны из меди, в отличие от жил проводов АПУНП, которые сделаны из алюминия.

Сама идея производства гибкого плоского провода с небольшим сечением жил (до 4 квадратов) была и остается оправданной. Внешний вид провода ПУГНП и ПУНП изящный, его назначение, для подключения и прокладки электросетей внутри здания напряжением до 250 вольт, актуально. Гибкость провода ПУГНП вообще изумительна. Однако, разработанный для его производства ТУ, а не стандарт, позволил производителям экономить на качестве и нарушать, как характеристики оболочек, так и сечения жил кабеля. Отсюда, велика вероятность купить некачественную продукцию, и как следствие, повышенная опасность аварийных ситуаций.

Отличия ПУНП и ПУГНП

Отличия ПУНП и ПУГНП заключаются в конструкции жилы. У провода ПУНП жила монолитная из технической меди. У провода ПУГНП жила многожильная и состоит из нескольких скрученных проводков (не менее семи).

Важно! Повторюсь, ПУНП и ПУГНП, предназначались только для использования в бытовой электропроводке, для подключения бытовых приборов, открытой и скрытой защищенной электропроводки 250 Вольт. Сечение проводов не более 4 (редко 6) мм2.

Нормированные характеристики ПУНП и ПУГНП

Сечения жил 0,35 — 6 мм2;
Толщина изоляции жил не менее 0,3мм;
Толщина общей оболочки на менее 0,5мм.
По ТУ цвета жил не маркируются, цвет оболочки обычно белый.

Сопротивление жил

Сопротивление жил смотрим в таблице.

Сопротивление изоляции по ТУ не регламентируется.

Примечание: Как видите по ТУ 16.К13-020-93, половина важных параметров не регламентируется.

Допустимые нагрузки

В таблице смотрим допустимые нагрузки для провода ПУГНП и ПУНП.

Методы технического контроля

На кабельной продукции вызывающей сомнения, стоит вспомнить методы контроля качества проводов ПУГНП и ПУНП

Осмотр при покупке (визуально). Проверьте количество жил кабеля, в гибком кабеле число проволок в жиле (не менее 7). Обязательно посмотрите целостность оболочки. Бухта кабеля должна быть плотной, с заводской биркой, на которой указан адрес завода, ТУ производства, год производства и

Измерение размеров

Используя измерительные инструменты, проверьте толщины изоляции жил и оболочку кабеля (параметры выше). Проверьте сечение жил кабеля. Для многопроволочных жил используете формулу:

0,785×d2×N (где N – количество проволок в жиле, d – диаметр проволок в жиле). Допустимое отклонение 15%.

Измерение электрического сопротивления жил

Используя омметр, измеряется электрическое сопротивление кабеля. Таблица выше.

Механическое испытание

Если есть возможность использовать морозильник -15°С, проверьте качество оболочки кабеля. Это особенно важно для этих проводов.
Для этого, нужно провод длинной 1200 мм, свернуть в кольцо диаметром 40 см, и положить в морозильник на 2 часа.
После этого кабель достается, 60 минут лежит в помещении (отогревается) и навивается на цилиндр диаметром 10 крат толщине провода. Если после такой «экзекуции» на оболочке не будет трещин, значит, несмотря на соблазн, производитель сделал качественный провод.

В завершении

В завершении стоит отметить, что многие производители, после 2007 года, перемаркировали свою продукцию и вместо ПУНП и ПУНГП формально стали выпускать такую продукцию.

Статьи по теме

Провод ПУГНП — расшифровка и технические характеристики кабеля

Провод ПУГНП, расшифровка аббревиатуры которого звучит как «провод универсальный гибкий плоский», широко применяется электриками. Выпускается провод в двух вариантах: двухжильном и трехжильном. Независимо от того, сколько жил в проводе, располагаются они параллельно друг другу.

Изоляция у данного провода поливинилхлоридная, а добавленные в ее состав специальные пластикаты исключают распространение огня в случае возгорания провода. Сами жилы скручены, и состоят из определенного количества тонких медных проволок, переплетенных между собой.

Основные параметры провода ПУГНП

Чтобы грамотно использовать кабель ПУГНП, технические характеристики его обязательно нужно знать – подобная информация поможет избежать возникновения проблем в электроцепи. Специалисты отмечают, что переменное рабочее напряжение не должно превышать 450 В, а постоянное — 1000 В.

Максимальное значение частоты электрического тока — 50 Гц. Что касается внешних условий, то этот провод рассчитан на эксплуатацию при температуре от -15 до +50 °С (влажность воздуха, при этом, не должна превышать отметки в 98%).

Провод ПУГНП, расшифровка которого уже была рассмотрена в этой статье, в продаже можно встретить в виде ПУГНП 2х2,5 или же с другими обозначениями. Первая цифра показывает количество жил, а вторая — сечение.

Область применения

Кабель ПУГНП, технические характеристики которого позволяют использовать его практически при любых электромонтажных работах, согласно ГОСТу, предназначен для прокладки различных электроосветительных систем.

Кабель применяется для прокладки переменного тока в осветительных сетях, подключения к сети переменного тока приборов слабого тока бытового назначения, монтажа термопар (в том числе, в ремонтных целях).

Нужно помнить, что применять провод ПУГНП (расшифровка маркировки была рассмотрена в начале статьи) для открытой электропроводки нельзя ввиду особенностей его изоляции.

Если ПУНГП планируется размещать на улице, то он обязательно должен быть защищен гофрированной трубой. Это же условие должно соблюдаться и при использовании при условии кладки провода под землей.

Кабель пугнп технические характеристики — Инженер ПТО

Расшифровка маркировки

Название провода ПУГНП расшифровывается так:

П – провод.
УН – универсальный.
Г – гибкий.
П – плоский.

Вы могли заметить, что в обозначении буква Г не на своем месте, ведь буквы УН – обозначают «универсальный. Неизвестно почему так произошло. Но следует сказать о том, что есть монолитный провод ПУНП. Кстати он бывает и в медном и в алюминиевом исполнении, в остальном его технические характеристики подобны ПУГНП.

Площадь поперечного сечения жилы также указывается в маркировке, типа: ПУГНП 2х2.5. Такое обозначение расшифровывается как 2 жилы по 2,5 мм 2 . Фактическое сечение может быть ниже до 30% от номинального. Это связано с тем, что ТУ по которому изготовлен этот провод не регламентирует строгого соответствия по сечению, в нём разрешенная погрешность при изготовлении равняется 30%. Это значит что заявленные 1,5 «квадрата» могут в реальности равняться 1, что на практике представляет большую опасность.

Конструкция

Провод представляет собой две или три гибких многопроволочных жилы, каждая из которых заключена в изоляцию, все жилы покрыты слоем общей изоляции. В ПУГНП синим цветом маркируется нулевой проводник, а в трёхжильной версии – зелено-желтым (полосами) заземляющий. Наружная изоляция белого цвета, что видно на фото ниже. На этом описание внешних параметров заканчивается. Он производится согласно техническим условиям ТУ 3551-001-97568813-2008.

Основные параметры

Технические характеристики провода ПУГНП:

Жилы изготовлены из меди, минимум из 7 проволок толщиной от 0,3 мм каждая.
Напряжения: 450В постоянного тока, 1000В переменного.
Материал изоляции – ПВХ.
Рабочая температура в диапазоне от -50°C до +50°C. При длительном нагреве выдерживает до 70°C, а при кратковременном +80°C.
Температура монтажа не ниже -15°C, при большем морозе изолирующий слой может повредиться.
Тип монтажа – неподвижный.
Гибкость: не менее 10 наружных диаметров провода.
Влажность окружающей среды до 100% (при t=+35°C).
Срок эксплуатации – 15 лет.
Сопротивление изоляции 10 МОм.
Строительная длина от 100 м.
Диапазон сечений жил для двух жильного провода от 0,35 мм 2 до 6,0 мм 2 , для трёхжильного – от 0,35 мм 2 до 4,0 мм 2 .

Предлагаем ознакомиться с таблицей веса и наружного диаметра при определенных сечениях провода ПУГНП:

На рынке есть много производителей, которые производят ПУГНП. Стоит отметить, что технические характеристики зависят от ответственности производителя. Среди них можно выделить:

ОАО «Беларускабель», Мозырь
ООО «Луки-Кабель», Великие Луки
ООО «ТД ПромЭл», Орел

Область применения

Провод предназначен для подключения цепей освещения напряжением до 250В

. Однако технические характеристики позволяют использовать и его для питания силовых цепей, например розеток. Допустимый ток кабеля зависит от его сечения, поэтому следует учесть, что максимальное поперечное сечение жил ПУГНП – до 6 мм 2 . Это надо учесть при расчете токовой нагрузки.

Как уже было сказано, данный проводник запрещен ПУЭ. Причин этому несколько:

Производится по устаревшим ТУ с большими допусками по сечению. Кроме того номинальное сечение в одном месте провода не гарантирует то, что по всей его длине оно будет неизменным. Возможно, что в отдельных местах жила будет тоньше.
Тонкая изоляция. Слой изоляции ПУГНП на жиле доходит до 0,3 мм в самом плохом случае, слой наружной – до 0,5 мм. Притом, что согласно ПУЭ минимальная толщина изоляции должна быть от 0,4 мм. Это приводит к лёгкой повреждаемости изолирующего слоя. При прокладке это стоит учитывать. Открытая прокладка, прокладка в земле или в воде нежелательна (скорее недопустима). Нужно использовать гофру, кабель-каналы или металлические трубы.
Из-за тонкой изоляции возникает повышенная опасность возгорания проводки.

Однако, не смотря на запреты, часто данный проводник используют для временных линий. Для капитального ремонта проводки настоятельно рекомендуем присмотреться к другим кабелям. Чем можно заменить ПУГНП? Для качественной проводки можно использовать кабель ВВГ, ВВГнг или NYM – это его аналоги, которые не запрещенные ПУЭ.

Расшифровка марки, назначение, характеристики, особенности применения

Расшифровка маркировки ПУГНП определена ТУ, звучит так:

П – провод установочный;
У – универсальный;
Г – гибкий, жила скручена из большого количества тонких медных проволок;
Н – низкий порог электрической прочности;
П – плоская конструкция.

После указания марки цифрами наносится количество жил, их сечение.

ГОСТ 7399-97 на установочные проводники, работающие в сетях напряжением до 660В:

Нормированные значения номинального сечения жилы (соответственно, диаметр), приводит таблица. Удельная проводимость меди данной площади определяет значение активного электрического сопротивления. Норма должна пресечь использование для изготовления проводника материала низкого качества:

Нормированная толщина слоя изоляции, оболочки зависит от количества проводников, их сечения. Габаритные размеры, вес провода:

Конкретные значения указанных выше величин могут отличаться от ГОСТ:

Сопротивление жилы, из-за возможности уменьшения ее диаметра до 25%, может быть выше стандартного;
Назначение провода для работы в сетях постоянного, переменного частотой 50 Гц тока, напряжение которых до 250В (вместо 660), позволяет производителю делать слой пластика тоньше;
Слой изоляции, оболочки, не менее 0,4 мм;
Диапазон температуры эксплуатации: -15 ÷ 50°С;
Относительная влажность, до: 98%.

Монтаж, эксплуатация

Обязательна проверка цвета жилы на свежем срезе. Через увеличительное стекло, материал должен выглядеть однородным, без пятен и помутнений, иметь выраженный яркий медный цвет;
Рекомендуется приобретать этот провод с небольшим, увеличенным на один шаг от табличных значений, запасом. Обязательно обеспечить смонтированную сеть надежным автоматом защиты. Для уменьшения токовой нагрузки, при большом количестве потребителей, разбивать схему проводки на достаточно большое количество отдельных групп;
Провода, излучая электромагнитное поле, оказывают воздействие друг на друга, если расстояние между ними не велико. При совместной прокладке, допустимая токовая нагрузка, мощность не должны превышать значений таблицы:

Зависимость допустимой мощности и токовой нагрузки, кВт/А от количества проводов совместной прокладки
Номинальное сечение жилы, мм2	0.75	1	1.5	2.5	4	6
Диаметр жилы		0. 98	1.13	1.38	1.78	2.26	2.76
Мощность/ток кВт/А	Один провод	2,86/13	3,3/15	4,4/20	5,94/27	7,92/36	10,12/46
	Два провода	2,64/12	3,08/14	3,74/17	5,28/24	7,48/34	9,02/41
	Три провода	2,42/11	2,86/13	3,3/15	4,84/22	6,82/31	8,14/37
	Четыре и более	2,2/10	2,64/12	3,08/14	4,63/21	5,94/27	7,7/35

ПУЭ требует обжать специальным наконечником или залудить зачищенные концы провода при соединениях под винт клеммы;
Для уменьшения притока воздуха при возможном возгорании изоляции из-за перегрева, нужно избегать прокладки в кабельных каналах, строительных пустотах. Под слой штукатурки укладку делать без использования гофрированной трубы;
При монтаже в неотапливаемом помещении запрещается вести прокладку при температуре воздуха менее -15°С.

Пояснения по запрету

Использование фактически бракованного материала некомпетентным или бессовестным подрядчиком на монтаже электросетей, может дать печальный результат.

Применяя провод ПУНГП вместо более дорогой, но проверенной марки, нужно максимально тщательно проверить качество.

Соответствующие ГОСТу кабели и провода будут стоить, вероятно, дороже. Выполнение условий монтажа, выбор параметров материала соответственно требованиям ПУЭ, позволит построить эффективную надежную сеть. Во всех случаях применения кабель ПУГНП может быть заменен, например, кабелями ВВГ, импортным NYM.

Содержание:

Конструкция

Расшифровка аббревиатуры ПУГНП говорит, что это:

П – провод;
УН – универсальный;
Г – гибкий;
П – плоский.

Условия эксплуатации

Сопротивление изоляции кабеля длиной в 1 км при температуре в +20˚C зависит от суммарного сечения:

1 мм2 – до 27,1 Ом/км;
1,5 мм2 – до 12,1 Ом/км;
2,5 мм2 – до 7,41 Ом/км;
4 мм2 – 4,61 Ом/км.

для проводов с номинальным сечением 1,5 мм2: двухжильные – 19 А, трехжильные – 19 А;
с сечением 2,5 мм2: двухжильные – 27А, трехжильные – 25 А;
с сечением 4 мм2: двухжильные – 38 А, трехжильные – 35 А.

Предварительные выводы о качестве проводника можно сделать с помощью следующих методов:

визуальный осмотр жил на качестве изоляции, количество жильных проволок и т. п.;
измерение конструкционных размеров (диаметра жил, проволок, всего провода) специальным инструментом;
измерение сопротивления токоведущих жил с помощью омметра с соответствующим пределом.

Особенности применения

ГОСТ, расшифровка и обозначения 🔵 🕥 🚣🏻

Маркировка кабелей — это использование разноцветных оболочек, надписей, использование этикеток и ярлыков, а также электронных маркеров. Маркер говорит о свойствах кабеля и позволяет отличить его от других аналогичных товаров.

Какие знаки отличия проводов?

Маркировка силовых кабелей состоит из букв, обозначающих материал, из которого изготовлены оболочки, изоляция, жилы, а также вид защиты.Обозначения высоковольтных кабелей включают конструктивные особенности.

Медные жилы в надписи не маркируются специальной буквой. Обычно алюминиевый сердечник — это буква «А», которая появляется в начале маркировки. Затем следует буква, определяющая изоляционный материал. Полиэтиленовая изоляция — буквой «П», поливинилхлорид обозначается буквой «В», а резиновая изоляция обозначается буквой «П». Далее идет буква, обозначающая тип защитной оболочки, а именно: буква «А» — алюминий, буква «С» — свинец, буква «П» — шланг полиэтиленовый, буква «В» — оболочка из поливинилхлорида. , на резиновой оболочке стоит буква «П».Последние буквы обозначают тип покрытия.

Например, марка SG имеет медный сердечник, бумажную изоляцию, свинцовую оболочку и не имеет защитных покрытий. Маркировка маслонаполненного кабеля содержит букву «М» (газонаполненный — буква «Г») и букву, обозначающую характеристику давления масла и сопутствующие характеристики. Например, кабель MHC представляет собой маслонаполненный кабель низкого давления в свинцовой оболочке, имеющий защитную оболочку.

Маркировка проводов и кабелей осуществляется цифрами и буквами, согласно ГОСТ и ТУ: ГОСТ 16442-80 и ТУ16.71-277-98.

Маркировка силовых кабелей с резиновой и ПВХ изоляцией

«А» — означает материалы жилы, алюминий. Если буквы нет, значит, материал — медь.
«АС» — алюминиевый сердечник с оболочкой кабеля, который выполнен из свинца.
«АА» — алюминиевый сердечник с оболочкой кабеля, который выполнен из алюминия.
«Б» — говорит о том, что кабель имеет броню, состоит из двух слоев ленты со специальным антикоррозийным покрытием.
«Бн» — есть специальная защитная оболочка, не поддерживающая горение.
«В» — первое или второе обозначение «оболочка из поливинилхлорида».
«G» — неизолированный кабель без защитного покрытия, если «G» на конце. Если буква «G» стоит в начале, значит, она используется в горнодобывающей промышленности.
«2г» — есть дополнительная алюмополимерная лента.
«Шв» — имеется защитная оболочка кабеля, внешне похожая на шланг ПВХ (экструдированный).
«Шп» — шланг полиэтиленовый.
«Шпс» — полиэтилен негорючий.
«К» — если буква в начале маркировки, то кабель управления. Если в конце, то броня из стальной проволоки, на которую надевается чехол.
KG — гибкий кабель.
«С» — обозначает свинцовую оболочку кабеля.
«О» — оболочка выполняется на всех фазах кабеля.
«Пв» — состоит из вулканизированного полиэтилена.
«П» — изоляция кабеля из резины.
«» — изоляция кабеля отключена.
«Нг» — обычно стоит на конце и означает, что кабель не горит.

Надпись на изделии БПИ

Маркировка кабеля БПИ по ГОСТ 18410-73 (бумажный кабель пропитанный изоляцией):

«А» — сердечник алюминиевый.
«Б» — броня представлена тонкими стальными лентами.
«АБ» — алюминиевая броня.
«СБ» — свинцовая броня.
«С» — свинец — материал оболочки.
«О» — жил отдельно, свинцовый.
«П» — броня из плоской стальной оцинкованной проволоки.
«К» — броня из стальной оцинкованной проволоки круглого сечения.
«Б» — бумажная изоляция, имеющая плохую пропитку.
«Б» — подушки нет.
«Л» — есть подушка, в которую входит лавсановая лента.
«2л» — двойная лента в комплекте.
«G» — без защитной крышки.
«Н» — внешняя оболочка негорючая. Размещается после бронирования.
«Шв» — крышка представляет собой экструдированный шланг, состоящий из поливинилхлорида.
«» — крышка представляет собой экструдированный шланг, состоящий из полиэтилена.
«Швпг» — поливинилхлорид пониженной горючести.
«Ож» — жилы однопроволочные. Ставится в конце.
«У» — бумажная изоляция, имеющая повышенную температуру нагрева.
«С» — бумажная изоляция, пропитанная дренажным составом.

Контрольный кабель

Маркировка испытательного кабеля:

«А» — алюминиевая или медная жила, если нет алюминиевой жилы.
«Б» — (вторая) ПВХ изоляция.
«В» — (третья) оболочка из ПВХ.
«П» — полиэтиленовая изоляция.
«Пс» — утеплитель полиэтиленовый самозатухающий.
«G» — без защитной крышки.
«П» — резиновая изоляция.
«К» — (вторая или первая буква) кабель управления.
KG — гибкий кабель.
«Ф» — фторопластовый утеплитель.
«Е» — если вначале, то это электрический кабель, на маркировке которого написано, что он подходит для стандартных условий, а если в конце или посередине, то экранированный кабель, который используется для защиты от электромагнитного излучения.

Использование букв в сочетании с цифрами

Также имеется буквенно-цифровая маркировка кабеля. Расшифровка:

АВВГнг 3х4 — кабель трехжильный, алюминий. С сечением 4 кв. Оболочка и утеплитель из поливинилхлорида, защитной оболочки нет, не поддерживает горение.
ПВГ 3х2,5 — кабель трехжильный, медь. Сечением 2,5 кв. Имеется полиэтиленовая изоляция. Защитный кожух состоит из поливинилхлорида, защитного кожуха нет.
ASB 7×2,5 — кабель семжильный, алюминий. Сечением 2,5 кв. Снаряд свинцовый, есть броня.

То есть на этой маркировке указано сечение жил и их количество.

Расшифровка специального аббревиатуры

Маркировка проводов и кабелей, имеющих специализированное обозначение:

КСПВ — кабели предназначены для систем передачи в специальной оболочке.
КПСВВ — кабели предназначены для пожарной сигнализации.
КПСВЭВ — кабели предназначены для пожарной сигнализации, только в них есть экран.
ПНСВ — проволока нагревательная со стальным сердечником.
ПВ-1, ПВ-3 — провод с виниловой изоляцией. Гибкость ядра — 1,3 балла.
— провод с виниловой оболочкой (соединительный).
— шнур с виниловой изоляцией (плоский).
ПУНП — проволока плоская универсальная.
ПУГНП — гибкий плоский универсальный провод.

Отличие продуктов друг от друга с использованием разных цветов

Чтобы правильно использовать кабели, нужно их различать.Для удобства на кабеле нанесена цветная маркировка.

Для идентификации кабелей используйте коричневый, черный, красный, желтый, оранжевый, зеленый, фиолетовый цвета. А также голубой, белый, серый, бирюзовый и розовый. Этот перечень установлен в соответствии с ГОСТом.

Синий провод предназначен для среднего или нулевого рабочего проводника.

Могут использоваться различные цветовые комбинации. Зеленый и желтый нельзя использовать в других сочетаниях, кроме сочетания желто-зеленого, и он используется для обозначения защитного нейтрального проводника.

Если нулевой защитный проводник совмещен с нулевым рабочим проводником, они обозначаются либо по всей длине желто-зеленой комбинацией, а на концах голубыми или голубыми по всей длине, а на концах комбинацией желтого и зеленого.

Примеры идентификации жил:

1. Цветовая маркировка жил, изолированных ПВХ пластикатом:

— трехжильный кабель: черный, синий, коричневый или комбинация желтого и зеленого, черного, синего цветов;

— четырехжильный кабель: сочетание желтого и зеленого (нулевой защитный проводник), черного, синего, коричневого.

2. Цветовая маркировка существует также для трех одножильных кабелей, окрашенных в черный цвет:

— один кабель с синей маркировкой;

— один кабель без отметки или с черной отметкой;

— один кабель с коричневой меткой.

3. Цветовая маркировка по функциональному значению цепей:

— для проводов с силовыми цепями черный;

— для проводов, имеющих цепь управления, сигнализации и измерения, ток переменный, красный;

— для проводов, имеющих цепь управления, сигнализации и измерения постоянного тока, синий;

— для защитных нулевых проводов — сочетание желтого и зеленого цветов;

— для проводов, которые подключены к нулевому проводу и не предназначены для заземления — это синий цвет.

Бирки, используемые для надписей.

Бирки для маркировки кабелей используются для маркировки контрольных и силовых проводов. Изготовлены из полипропилена.

В случае скрытой разводки кабеля в стенах или трубах маркировочные бирки закрепляют на вводе и вводе кабеля, в колодцах и камерах блочной канализации и на распределительной коробке. В случае прокладки кабеля маркировочные бирки устанавливаются на каждую коробку или распределительную коробку, а также на торец. Для прокладки кабеля во влажных помещениях бирки изготавливают из пластика.

Метки:

— кабель маркировочный У-134;

— кабель маркировочный У-153;

— кабель маркировочный У-135;

— кабель маркировочный У-136.

Наконечник

Итак, как видно из статьи, маркировка проводов и кабелей (ГОСТ, кстати, это то, на что в первую очередь должен обращать внимание потребитель при покупке) очень разнообразна. И обычному человеку будет сложно с этим справиться. Поэтому дадим совет: для работы с кабелями и проводами прибегайте к помощи специалистов.Будет хорошо, если в услуги этого мастера будут включены не только необходимые работы, но и покупка необходимого материала, чтобы вы не запутались. Если вы решили самостоятельно выполнить какие-либо работы, связанные с кабелями и проводами, то вам стоит пожелать удачи в этом нелегком деле!

Схема электропроводки в квартире. Монтаж открытой и совмещенной электропроводки.

Не каждый домашний умелец умеет правильно делать электропроводку в доме своими руками. Поможем сформулировать основу для начинающего мастера и оборудовать дом светом и теплом.

1

Электросвязь устройства может быть открытой или закрытой. На поверхность стены укладывают открытый вид, прикрывая кабели пластиковыми трубами или плинтусами. Уровень высоты для этого типа не регламентируется и выбирается произвольно. При выполнении запрещается совмещать в одном цоколе кабели разной мощности. Причем эти элементы декора необходимо выбирать из негорючего материала, который к тому же обладает изоляционными свойствами.В подвальных и чердачных помещениях кабели укрепляются специальными скобами.

Электропроводка скрытого типа размещается в специально отведенных для этого пустотах, внутри конструкций подвесных потолков или перегородок. Прокладку силового кабеля рекомендуется производить одновременно с устройством перекрытий. Если готовых ниш нет, то ее изготавливают, а в полученные борозды укладывают проволоку. При устройстве электросистемы осветительных приборов под слоем штукатурки необходимо использовать кабели с защитной изоляцией.

2

Делая разводку в частном доме, нужно помнить, что скрытые штукатуркой коммуникации должны проходить идеально ровно по горизонтали или вертикали. Прокладывая кабели в различных пустотах, можно найти кратчайший путь, сэкономив при этом провод. Монтируя электричество в конструкции подвесного потолка, необходимо использовать материалы, не поддерживающие горение. При установке в помещениях с повышенной влажностью нельзя использовать провода с защитной оплеткой из металла.

Перед тем, как приступить к работе, необходимо тщательно продумать, как проводить электропроводку в доме, соблюдая все правила безопасности. Ведь неправильная работа может иметь неприятные последствия. В местах разветвления кабеля необходимо установить специальные распределительные коробки, которые скроют соединения и защитят их от нежелательного замыкания. При выполнении необходимо установить розетки и выключатели особого вида.

Высота электрического кабеля регулируется самостоятельно, но должна быть не менее 40 см от пола, для защиты жителей дома от поражения электрическим током в случае непредвиденного затопления. Соблюдая правила техники безопасности, розетки следует устанавливать на значительном удалении от раковин и радиаторов отопления. Расстояние между этими предметами должно быть не менее 50 см.

Установка розеток в помещениях, предрасположенных к повышенной влажности (бани, сауны), допускается на расстоянии более 2,6 м от источника воды.

При установке электродвигателей и различного другого силового оборудования необходимо выбирать модели, доступ внутрь которых возможен только с помощью специальных инструментов.Для подключения бытовой техники и электрических плит необходимо использовать кабель подходящего сечения и обязательно покрытый металлической оболочкой. Этот провод можно проложить под полом, выбрав кратчайший путь от машины к устройству.

Перед тем, как прокладывать электропроводку в доме, необходимо составить на бумаге подробный план, обозначив на нем каждый выключатель и расположение приборов отопления и питания. С помощью схемы можно точно рассчитать необходимое количество кабелей определенного сечения, что существенно сэкономит деньги. Далее мы расскажем, как сделать электропроводку в доме, причем даже самый далекий от электричества человек сможет это сделать самостоятельно.

3 Электромонтаж в доме своими руками — приступаем к работе

В установке электрических коммуникаций нет ничего сложного, главное соблюдать необходимую последовательность, и все точно получится. Так что теперь самое время начать непосредственно обсуждать процесс того, как делать электропроводку в доме.

Как сделать электропроводку в доме своими руками — пошаговая схема

Шаг 1. Макет

Перед началом монтажа, вне зависимости от выбранного типа, необходимо сделать разметку, начертив прямо на стене места, где будут располагаться распределительные коробки, выключатели и, конечно же, розетки.Также необходимо отметить маршрут прохождения проводов, где они будут монтироваться. Разметка выполняется мелом или маркером и длинной линейкой. В упрощенном варианте можно использовать нейлоновый шнур, окрашенный яркой краской, чтобы отметить места, где проложен кабель.

Шаг 2: Подготовка седла

С помощью перфоратора в местах расположения распределительных коробок необходимо просверлить отверстия, диаметр которых не должен превышать 70 мм. А там, где предполагается ввод провода, делаются дополнительные выемки для облегчения монтажных работ. При работе с перфоратором желательно периодически увлажнять место сверления водой. Это поможет сохранить сверло, и пыли будет намного меньше .

В местах электрического освещения через стену в другую комнату необходимо проделать отверстия небольшого диаметра. Если создаваемый по плану частный дом будет монтироваться в стене, необходимо выдавить в ней пазы, точно соответствующие схеме. Для этого подойдут болгарки или специально разработанные нарезчики стен.При работе болгаркой или перфоратором для сохранения здоровья необходимо соблюдать определенные меры безопасности.

Шаг 3. Установка электропроводки

При прокладке проводов необходимо двигаться от распределительного щита в сторону монтажных коробок, постепенно переходя к осветительным приборам. Крепление кабеля к стене следует производить с помощью крепежа, который устанавливается на расстоянии около 30 см. Места входа проводов в распределительную коробку, а также все изгибы фиксируются дополнительно.Для крепления можно использовать всевозможные остатки и обрезки проволоки, которые прибивают к стене, захватив монтируемый кабель. Также можно зафиксировать коммуникации, проложенные в нишах, с помощью раствора с добавлением алебастра.

Шаг 4: Установите установочные коробки

Дом сделан до штукатурки помещения. Распределительные коробки устанавливают раствором алебастра, небольшое количество которого закладывается в нишу. Перед установкой этого элемента в него вводят провода, затем с определенной силой вдавливают в растворную массу, но так, чтобы края коробки выступали над поверхностью стены.Все такие элементы должны располагаться на одной горизонтали для равномерного распределения переключателей.

Шаг 5: Подключение провода

В первую очередь снимаем слой изоляции с проводов на расстоянии до 5 см от концов, при этом тщательно их зачищаем. Затем, стараясь ничего не перепутать, скручиваем их с помощью плоскогубцев, откусывая кусачками лишние концы, оставляя закрутку не более 3 см. Соединив провода в правильном порядке, их изолируют обыкновенной лентой и закрывают крышками коробок.Проделав такую установку, вы сможете подключить проводку в доме к сети центрального питания.

С необходимостью выполнения электромонтажных работ рано или поздно сталкивается каждый. Причины могут быть разные: переезд, перепланировка территории, выход из строя старой электропроводки. Количество потребителей электроэнергии с каждым годом увеличивается: сложно представить дом современного человека без компьютера, кондиционера, микроволновой печи и прочих помощников по дому, питающихся от сети.Это неизбежно приводит к изменению требований к системам электроснабжения, их обустройству с учетом новых стандартов. Многие думают, что электромонтаж в доме — это задача, которую могут выполнить только профессионалы. С этим не поспоришь, но при наличии желания, подкрепленного теоретическими знаниями и практическими навыками, выполнить работу самому вполне реально.

Подготовительные мероприятия состоят из нескольких этапов, каждый из которых имеет решающее значение.Это включает в себя маркировку, штамповку и сбор урожая.

Сборка инструментов для установки

Самым трудоемким занятием считается выполнение канавок (штроб) для проводов и подготовка отверстий для розеток и выключателей. Работу значительно облегчают электродрель и нарезчик стен. Стенорез отличается от болгарки наличием двух алмазных дисков, которые покрыты плотным кожухом.

Также необходимо подготовить кусачки с изолированными ручками, плоскогубцы, индикатор для проверки наличия напряжения в сети, алебастр, изоленту, выключатели, розетки, лампы, монтажные и распределительные коробки, провода.Каналы для разводки, может понадобиться кабель.

Расчет электропроводки

Расчетные работы — важный момент в решении, как провести электропроводку в доме.

При выборе провода необходимо учитывать его сечение и минимальную мощность всех электроприборов. В помещении, где будет применяться мощная техника, секция должна быть больше.

Важно!
Мощность электроприборов указана в паспорте.Для кухонной техники следует предусмотреть отдельный кабель.

Следует отметить, что провода с медными жилами выдерживают гораздо большую нагрузку, чем их алюминиевые аналоги. Чаще всего используются двух- или трехжильные провода типа АПВ, ВВП, АППВС сечением 4,5 мм2. Трехжильный кабель применяется при соединении люстр с двумя режимами работы.

Рассчитывая длину провода, не забываем о количестве точек крепления (выключатели, розетки, распределительные коробки).На каждую точку понадобится не менее 10 см проволоки. Подсчитывая количество распределительных коробок, помните, что эта цифра зависит от количества розеток и выключателей.

Как разметить территорию

Одним из важнейших моментов электромонтажных работ является составление схемы — чертежа вашего дома с указанием расположения розеток, выключателей, осветительных приборов.

Первый шаг — подготовить основную жгуту проводов. Горизонтальные участки укладываются на расстоянии 20 см от потолка, угол поворота должен составлять 90 градусов.Разметку креплений проводов можно производить с крайних точек.
Улучшите характеристики маркировочного шнура, окрашенного в синий или угольный цвет. Один конец фиксируем, а другой, отрывая от места разметки, резким движением руки закидываем вниз. По правым дорожкам, оставленным шнуром, разметить места крепления проводов к потолку и стенам не составит труда.

В местах спуска к выключателям и розеткам установлены ответвительные коробки. Скрытая разводка электропроводки в доме предполагает использование аналогичных розеток и выключателей, установленных в монтажных коробках диаметром 70 мм.

Важно!
Выключатель размещается сбоку на дверной ручке, но таким образом, чтобы дверь не касалась его. Расстояние от пола 50-80 или 150 см. Высота от пола при установке розеток не регулируется.

На кухне лучше установить тройную розетку, не забывая кранов для подключения воздухоочистителя и дополнительного освещения в зоне мойки. В жилых комнатах на каждые 4 метра должна быть 1 розетка. Не устанавливайте розетки возле газовых / электрических плит, раковин, водопроводных труб.

Особого внимания заслуживают помещения с повышенным уровнем влажности. Не устанавливайте розетки и выключатели в зоне крана и в ванне (душ, раковина). Здесь допускается установка сосудов, защищенных УЗО, на расстоянии 2,4 метра от раковины.

Немного о проводах, УЗО и автоматах

Устройство защитного отключения (УЗО) предназначено для защиты от токов в случае утечки. В ванной желательно использовать УЗО класса А до 30 мА, для розеток автоматический выключатель типа В на ток 25 А и УЗО 30 мА.Для линии освещения хватит станка на 10А типа Б.

Что касается проводов, то, как уже было сказано, лучше обзавестись медными образцами. Принято различать три способа подключения: пайку, скручивание и с помощью клемм. Скручивания из-за ненадежности сегодня практически не применяют. Как вариант, бандаж используется, когда кабели скреплены медной проволокой меньшего сечения. Оптимальный вариант в домашних условиях — использование клемм, надежно удерживающих кабель.

Типы бытовой электропроводки

Монтаж может производиться несколькими способами: скрытым, открытым и комбинированным.
Скрытая электропроводка выполняется по подвесным потолкам, в пустотах строительных конструкций, в монолитных трубах, внутри перегородок. В слое пола из несгораемых материалов укладываются горизонтальные участки.

Если выбор пал на перегородки, то необходимо использовать провода, защищенные механической оболочкой, которые прокладываются от плит перекрытия на расстоянии 200 мм.Крепление должно обеспечивать максимально плотное прилегание к основанию паза. Расстояние между точками крепления 0,5-1,2 м.
Для электромонтажа под натяжными потолками из материалов класса горючести G1 необходимы кабели с индексом NG (нераспространяющееся горение). Материалы класса G2, G3, G4 предполагают использование проволоки в металлических шлангах. Если разводка проводится в сауне или ванной, то специалисты советуют использовать только кабели с ПВХ-оболочкой.

Открытая электропроводка проводится по стенам, в плинтусах кабелей, пластиковых коробах.Важно не перепутать слаботочные, осветительные и силовые провода. Каналы и плинтусы должны обладать электроизоляционными свойствами.

Рассмотрим основные этапы электромонтажных работ.

Установка розеток и выключателей

Розетки и выключатели скрытые и открытые. Для установки розеток и выключателей открытого типа необходимы подозетники из токонепроводящих материалов (оргстекло, дерево, гетинакс и др.).

Крепятся саморезами или с помощью клея КНЕ-2/60, БМК-5.Розетки крепятся к коробке двумя винтами, выключатели устанавливаются в разрыв фазного кабеля, что обеспечивает безопасность при замене патронов и ламп.

Розетки и выключатели скрытые в пластиковых или металлических коробках типа КП-1,2, У-196.

Коробка ответвительная, соединительная, регулировочная

При покупке ознакомьтесь с сертификатами соответствия. Ящики должны быть из несгораемых материалов. Кабели соединяются сваркой, опрессовкой или зажимами.

Важно!
Кабельные вводы в монтажных коробках защищены втулками из негорючего материала или отрезками ПВХ-трубок.

В помещениях с низкой влажностью можно размещать провода в пустотах полов и нишах стен. Стенки гнезд должны быть без шероховатостей, покрытие — из негорючих материалов.

Монтаж распределительного щита

Распределительный щит — неотъемлемая составляющая электроснабжения любого помещения.При установке проводки придется учитывать не только ее расположение, но и выбирать систему защиты, определять количество линий.

Продумывая дислокацию распределительного щита, недостаточно учитывать только внутренние и эстетические особенности, необходимо соблюдать стандарты. Главное требование — доступность, т.е. организация оперативного доступа при необходимости. Щиток следует закрепить на высоте, удобной для визуального осмотра (1,5 метра).

Важно!
Распределительный щит нельзя ставить в котле, а также в сырых и пыльных местах. Сухое чистое помещение увеличивает срок службы устройства в несколько раз.

Важным нюансом является подключение

Провести электричество — полдела, самое главное — подключение внутренней проводки к внешним сетям. Здесь у многих возникают проблемы, т.к. эти действия в основном проводят организации, имеющие соответствующие разрешения.
Это означает, что вам нужно побеспокоиться о наличии каких-то бумаг — акте скрытых работ на заземляющем устройстве (если дом новый), чтобы заверить схему подключения или получить разрешение на замену того или иного элемента сети, для Например, метр.
В строящемся загородном доме все намного проще — подключение к сети осуществляет «свой» электрик, все моменты регистрации проводятся в упрощенном порядке.

Видео: проводку делаем самому

Вот и все.По окончании процесса следует закрыть образовавшиеся в процессе работы зазоры и отверстия, соединить провода между собой и подключить проводку к распределительному щиту.

В отличие от бетонных конструкций, кратковременного воздействия дуги на строительный материал из дерева может быть достаточно, чтобы вызвать пожар.

Следовательно, для защиты легковоспламеняющихся зданий используются различные защитные конструкции, которые обладают локализующим действием, то есть не позволяют образовавшейся дуге контактировать с деревом, окружающим кабель.

Также электромонтаж в деревянном доме проводят соответствующим сечением кабеля с индексом «нг», что означает: негорючий.

Например: ВВГнг, ВВГнг LS, ВВГнг ФРЛС. Приставка LS расшифровывается как низкая дымность (low smoke). Индекс FR означает огнестойкость (огнестойкость).

Кабель FRLS

То есть обозначение FRLS означает, что кабель снабжен дополнительным тепловым барьером, который делает его максимально огнеупорным по отношению к эффекту внутреннего тепловыделения и, в то же время, не выделяет ядовитые газы при воздействии окружающей древесины. жжение.

Выберите тип подключения

Говоря о разводке в здании из дерева, составив план действий, невозможно однозначно определить тип электропроводки и способ монтажа без указания типа деревянной конструкции.

Например, правильно выполнить скрытую проводку в деревянном доме, стены которого выполнены из круглого бруса, сделать будет очень сложно. Чрезмерное поглаживание деревянных конструкций не только портит эстетичный вид, но и ухудшает прочностные характеристики материала.

В случае штукатурки, деревянной облицовки или фальшивых стен установка скрытой проводки немного проще, но также имеет свои специфические сложности. Открытая электропроводка в деревянном доме — более дешевый вариант, а если дом уже полностью подготовлен, то единственная возможность энергоснабжения.

В любом случае, электромонтаж различных электроустановок в доме из древесных материалов требует соблюдения очень важного правила: кабельные и электроустановочные изделия не должны соприкасаться с деревянными и другими легковоспламеняющимися конструкциями.

Обрыв проводки

С помощью огнеупорных материалов кабель защищен от внешних физических воздействий, а изоляция деревянных конструкций — от кратковременного воздействия электрической дуги. Такими материалами являются:

гофра, труба, коробка ПВХ;
;
;
металлическая труба;

Материалы для скрытой проводки

Металлический гофрированный шланг из ПВХ, металлическая труба или труба из ПВХ с проложенным внутри кабелем, закрепленная на деревянной стене с помощью скоб.

фиксация гофры зажимами

Кабельная коробка обеспечивает самый быстрый доступ к проводке, открыв крышку. Таким образом обеспечивается максимально простой оборот проводки.

Кабельный канал в виде плинтуса отлично маскирует провода. Если такой плинтус не предусматривает закрепление проводки на некотором удалении от стены, то между ними устанавливается металлическая пластина.

Следует отметить, что эти огнеупорные защитные материалы имеют декоративную окраску, имитирующую только деревянную текстуру — использование ящиков или плинтусов из натурального дерева для прокладки кабеля категорически запрещено.

Из всех материалов, защищающих проводку, наиболее надежными считаются трубы (медные или стальные). Этот метод часто используют для открытой проводки в старых деревянных церквях, где красноватая медь гармонирует с позолотой.

Обрыв проводки в трубе красно-медного цвета

Также набирает популярность ретро-проводка в деревянном доме, выполняемая методом монтажа специальных витых проводов марки ПВОп или ГПВоп на керамических изоляторах.

Так как завершение стиля потребует также приобретения различных «винтажных» аксессуаров: выключателей, розеток, распределительных коробок, изоляторов, такую проводку нельзя назвать выгодной.

Пожарная безопасность в этом случае обеспечивается наличием зазора между кабелем и деревянной поверхностью.
Все выключатели, розетки, распределительные коробки следует монтировать на деревянной стене с установленной между ними металлической прокладкой.

Для того, чтобы протянуть проводку через стену, в ней просверливается отверстие и в него вставляется металлическая втулка в виде надреза трубы, при этом сняты фаски, чтобы не повредить кабель об острых кромках.

Внутренняя проводка

Скрытая электропроводка в деревянном доме выполняется прокладкой кабеля в стальные или медные трубы, что требует сварки и других сантехнических работ, поэтому схема электропроводки должна быть рациональной, исключающей частые изгибы и множество распределительных коробок.

Все розетки для внутренней проводки должны быть металлическими, иметь надежный физический и электрический контакт с трубами (металлическое соединение). На концах стальных труб нарезается резьба, на которой стенка коробки закрепляется двумя гайками.

скрытая проводка с трубами

Концы медных трубок либо припаяны к коробкам, либо развальцованы. Протягивание кабеля осуществляется при помощи стальной проволоки, вставленной в трубу. Чтобы предотвратить повреждение изоляции при протягивании кабеля, в трубу вставляют пластиковую втулку.

Все металлические системы защиты кабелей должны быть заземлены с помощью непрерывного заземляющего провода.

Поэтому, чтобы не протягивать к каждой трубе отдельный провод, нужно снять изоляцию, не повредив токоведущие проводники, сделать в этом месте катушку и заранее прикрутить неизолированный провод к приваренному к трубе болту.

Распределительная коробка со скрытыми металлическими трубами

Сварка труб при установке в непосредственной близости от деревянных конструкций категорически запрещена. Доступ к распределительным коробкам должен быть гарантирован. декоративные панели или люки должны легко открываться.

Запрещается шить соединительные коробки из дерева или других материалов.

соединительная коробка проводное соединение

Возможность использования других материалов для скрытой проводки

Обустраивая скрытую проводку в частном деревянном доме, ее хозяева часто игнорируют нормы ЭМИ, которые категорически запрещают прокладку внутренней проводки в гофре, металлическом шланге или кабельном канале без дополнительной защиты.

Это строгое требование основано на том факте, что пустоты, на которые укладывается кабель, имеют поверхности, которые особенно подвержены возгоранию: пыль, пыль, паутина, выделения и шерсть грызунов, грибки.

Устанавливается на деревянный каркас внахлест незащищенной проводки, в дальнейшем сшитые облицовочные материалы, часто повреждаемые грызунами, которые оголяют проводники, иногда закрывают их и загораются.

Такое возгорание трудно обнаружить, тление распространяется без кислорода, нагревая при этом окружающую древесину, что приводит к интенсивному горению, когда тление достигает поверхности.

Единственная возможность использования металлических шлангов и кабельных каналов — это установка огнеупорной прокладки между этими защитными конструкциями и окружающей древесиной. Прокладка должна быть толщиной не менее 10 мм и состоять из жаропрочных материалов с гарантированными огнестойкими свойствами или сертификатом пожарной безопасности.

Для скрытой проводки, выбор трубы из участка провода

К таким материалам относятся: цемент, алебастр, гипс, бетон и другие.Поскольку этот способ также требует определенных трудозатрат и материалов, а также скрытой проводки, оснащенной использованием металлических труб, затраты будут соизмеримы, но безопасность может ухудшиться в случае некачественно выполненной работы.

Но, если внутренняя электропроводка в деревянном доме устроена своими руками, без наличия электросварки и других сантехнических инструментов, то этот способ — единственно возможный способ соответствовать требованиям стандартов, и быть уверенным в пожарная безопасность вашего дома.

После завершения работ сотрудники электротехнической лаборатории должны провести комплекс измерений и испытаний (сопротивление изоляции, заземление, переключение выключателей, ток утечки УЗО) для проверки надежности и документации.

Древесина — горючий материал, поэтому существует целая программа мероприятий по обеспечению пожарной безопасности в бревенчатом доме:

обработка деревянных конструкций специальными растворами — антипиренами, повышающими огнеупорность древесины;
специальное огнезащитное покрытие для внутренних поверхностей досок, бруса и бруса;
покрытие внешних поверхностей из различных деревянных материалов специальными лаками, которые сохраняют текстуру древесины и затрудняют ее возгорание от открытого огня.

Опасность поражения электрическим током в деревянном доме

Но вышеуказанные методы не могут выдержать температуру (5000К) электрической дуги, возникающую при коротком замыкании (КЗ). Известно, что короткое замыкание возникает при повреждении изоляции из-за плавления изоляционных материалов из-за повышенного тепловыделения в проводниках с сверхтоками.

В проводке, проложенной в деревянных домах, есть еще одна причина разрушения изоляции — ее повреждение грызунами, которые грызут изоляционные многослойные оголенные жилы.Со временем древесина дает усадку, в результате чего конструкции смещаются, замыкая оголенные проводники.

Защита деревянных зданий от электрической дуги

Для организации электрической сети в деревянном доме, будь то внешняя или скрытая проводка, в связи с особыми требованиями, связанными с необходимостью в непосредственной близости от горючих материалов, в стоимость всей проводки будут включены дорогостоящие защитные конструкции.

Пример схемы подключения помещения

Следовательно, рациональную разводку в деревянном доме следует спланировать еще на этапе проектирования дома, а если деревянная постройка будет готова, нужно будет расположить электрические точки (розетки, выключатели, коробки) таким образом, чтобы минимизировать стоимость их подключения.

Предисловие

Монтаж электропроводки Осуществляется по заранее продуманной схеме расположения точек доступа к электричеству для подключения бытовых и осветительных приборов.

Необходимые инструменты и материалы

СверлоИзоляционная лентаИндикатор ОтверткаКарандаш Клеммные колодки Кусачки Нож перфоратораОтвертки ОчкиПассатижи ПаяльникПерфораторПровода РулеткаЛестница УдлинительУровень Отвертка

Expand

Content

Монтаж электропроводки осуществляется на этапе отделки построенного дома.Монтаж электропроводки осуществляется по заранее составленной схеме точек доступа к электричеству для подключения бытовых и осветительных приборов. Грамотный монтаж электропроводки в частном доме должен проводить квалифицированный электрик. Но ряд операций можно выполнить самостоятельно. Установка эл. публикация может осуществляться как в открытом, так и в скрытом виде. В частных деревянных домах предпочтение отдается второму варианту. Если стены бетонные, разводка дома выполняется скрытого типа.Как устроена проводка в доме, вы можете прочитать на этой странице.

Для того, чтобы в розетках появилось электричество, и в вашем доме загорелся свет, необходимо подвести к нему электричество и провести внутреннюю электропроводку. Следует учитывать множество факторов: архитектурные особенности дома (одноэтажность или двухэтажность, наличие подвала, гаража и т. Д.), Материал, из которого выполнены стены, пол и потолок, уровень влажности в помещении, расположение освещения и многое другое.В этой главе обсуждаются некоторые вопросы, связанные с проводкой.

Правила монтажа и способы разводки в доме

В загородном доме по правилам электромонтаж, проводимый от электрощита, на котором установлен счетчик, до места расположения розеток. Для работы используется только жесткий медный кабель в ПВХ-оболочке. Выбирая сечение проводов, ориентируйтесь на параметры распределительной машины.

При подведении электричества в дом необходимо учитывать, что в жилом массиве, а также на дачном участке провода должны располагаться на высоте не менее 2 м, подсобные помещения (мастерская, гараж , так далее.) — не менее 2,5 м.

Существуют различные способы разводки в зданиях разного типа. В деревянном доме проложена открытая проводка, в кирпичном — может быть закрытая. Внутри здания проводка в доме ведется на расстоянии 15-20 см от потолка, при приближении к люстрам они проходят прямо через потолок. Если выполнить вышеперечисленные требования сложно, лучше проложить провода в трубах или спрятать их в стенах. Исключением может быть только спуск проводов в сухом помещении.

Для защиты проводов от механических повреждений при прокладке через кирпичные или деревянные стены в отверстия прокладывают небольшие кусочки металла или изоляционные трубы. При этом не допускается отклонение проводки от дороги. Следите за тем, чтобы провода не были раздавлены при входе в трубу. Труба должна выступать из потолка и стены на 10 мм, а от пола второго этажа не менее чем на 1,5 м. Металлические конструкции необходимо заземлить во избежание поражения электрическим током. Если вы планируете отделать стены гипсокартоном, следует дополнительно утеплить провода — так вы повысите пожарную безопасность дома.

Кроме того, выполняя электромонтаж внутри дома, необходимо соблюдать некоторые правила.

Провода, идущие к распределительным коробкам, припаяны без использования кислоты. Лучше использовать канифоль.

Чтобы провода не нагревались при прохождении через них электрического тока, их подключают таким образом, чтобы сечение узлов соответствовало сечению основного проводника, то есть все проводники должны иметь одинаковое сечение.

Особое внимание уделяется заземлению металлических корпусов электрооборудования и трансформаторов, понижающих напряжение.

Для кухонной вытяжки, электроплит, стиральных машин, освещения крыльца, кнопок электрического набора, автоматических гаражных ворот, отдельных ответвлений проводки.

Подбор сечений проводов и кабелей по току и мощности

Самым важным этапом является выбор провода по току. Чтобы установленная проводка прослужила долгие годы без сбоев и ремонта, необходимо правильно подобрать и правильно уложить провода и кабели.

При выборе проводов и кабелей следует учитывать следующие факторы.

Никогда не приближайте номинальную мощность проводки к потребляемой, выбирайте сечение жил кабеля в соответствии с рекомендованным стандартом. Всегда помните, что эти индикаторы рассчитаны на работу проводника в идеальных условиях: отсутствие соединений, возможных отклонений в конструкции, перепадов температуры и т. Д.

Мощность всех энергопотребляющих устройств, которые будут установлены в доме, существенно влияет на выбор сечения провода по току.Для начала нужно выяснить, какая максимальная мощность сети. Затем следует сложить показатели всех устройств, в том числе тех, которые вы планируете установить в будущем, и сделать выбор провода для питания.

Например, в доме есть холодильник, телевизор, стиральная машина и компьютер. Суммарная мощность этих приборов вместе с освещением составит не более 3,5 кВт. В будущем вы планируете установить кондиционер, электрическую плиту, а также еще один компьютер и доработать схему освещения.

В результате увеличится потребление энергии и потребуется замена проводки. Чтобы избежать подобных проблем, лучше сразу внести в проект все желаемые изменения и исходя из этого выбрать тип электропроводки.

Допустим, на кухне используется провод ПУГНП 3х1,5, где суммарная мощность приборов 3,5-4 кВт. Для проводов такого сечения — предел возможностей. Если его проложить за холодильником, он может нагреться от решетки, повысится его температура и сопротивление, при плохо скрученном соединении может появиться искра, а при повышенной нагрузке — выгореть. В лучшем случае придется искать место обрыва и подключать ПУГНП, в худшем — менять всю проводку и снова тянуть.

В настоящее время для освещения распространены провода сечением ТПЖ 1,5 мм2, для розеток — 2,5 мм2. Для приборов с повышенным энергопотреблением (электроплиты, мощные кондиционеры и т. Д.) Существуют специальные типы проводников, сечение для них выбирается с учетом мощности устройства. Например, для электроплиты рекомендуется провод с сечением жилы не менее 4 мм2, например ПВА 3х4 или 3х6.Лучше всего к таким устройствам подвести отдельные трехфазные линии.

Следует отметить, что чем толще TPG, тем выше цена кабеля. Однако не стоит экономить на проводке. Если перегорел слабый провод, то его замена обойдется вам в десять раз дороже: придется вскрывать перегородки, менять кабель и все заново ремонтировать. Лучше потратить больше, но быть уверенным, что выбранный кондуктор прослужит не один десяток лет и справится с любой нагрузкой.

Способ укладки: внутренний или внешний. Провода и кабели с монолитной жилой и плоским сечением (например,) подходят для использования внутри помещений, для использования вне помещений — гибкие провода или провода с круглым сечением (например,). Это разделение не строгое. Однако для круглого кабеля NYM потребуется более глубокий стробоскоп, чем для плоского GDH, что увеличит трудоемкость. К тому же гибкие провода ПУГНП отлично входят в кабельный канал и протягиваются через гофру, а вот с монолитным кабелем придется повозиться, особенно если он большого сечения.

Перед началом работ необходимо выбрать цвет изоляции ТПГ: заземление, фаза и ноль. Заземлитель всегда имеет желто-зеленую окраску. Цвета фазных и нулевых проводов могут отличаться в зависимости от производителя кабельной продукции. Как правило, основные цвета фазовода — коричневый, красный и белый, нулевой — синий или черный.

Если все жилы кабеля окрашены в один цвет, пометьте ленту изолентой.Это нужно делать даже в том случае, если подключены два кабеля с разным цветом изоляции проводов. Лучше всего, когда жилы провода разных цветов. В этом случае следует выбрать определенный цвет и твердо запомнить или записать, к чему он относится.

Материал проводника. В наше время старые повсеместно заменяют на медные, так как последние по многим параметрам во много раз лучше. Негибкие хрупкие алюминиевые провода требуют больших усилий при установке.С медью работать намного проще и безопаснее. Единственный недостаток — цена. Медные провода стоят примерно в полтора-два раза дороже алюминиевых.

Схема подключения

Рассмотрим способы подключения электрической цепи. Параллельный тип имеет минимальное влияние на схему подключения. При таком способе элементы, входящие в схему, не соединяются между собой, а имеют два общих узла. В этом случае, даже если одна из ламп выйдет из строя и разорвет цепь, остальные не погаснут, так как ток будет иметь «обходные» пути.

Последовательно. Все элементы цепочки расположены друг за другом и не имеют узлов. В качестве примера можно привести один провод. Если перегорит одна лампочка, цепь разорвется, и все остальные погаснут.

Схема подключения также зависит от типа проводки.

«Звезда» — Этот тип иногда называют безбоксовым, или европейским. Схематично это можно представить так: одна розетка — одна линия кабеля к экрану.Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, идущую прямо в экран, и, в идеале, отдельный автоматический выключатель. Преимущества этого типа подключения — безопасность и возможность контролировать каждую электрическую точку. Более того, в этом случае не требуется установка распределительных коробок. Исключение этого типа используется в системе «умный дом». К недостаткам «звезды» можно отнести как минимум трехкратный расход провода по сравнению с другими видами электропроводки и, соответственно, увеличение трудозатрат на ее монтаж.Самостоятельно установить такой щит сложно, да и стоит он дороже обычного.

«Плюм» . Он похож на предыдущий тип, но отличается экономичностью. Изобразить это можно так: розетка — розетка — розетка — коммутатор или пайка

Несколько электрических точек подключаются последовательно к одному кабелю, от которого общий питающий провод идет либо к экрану, либо к паяльной коробке.

Распределительные коробки сквозные. Самый распространенный метод, не требующий особых затрат. Так делали макет в советское время. От общего питания отходит стояк ответвления, на котором стоит счетчик и один-три (реже больше) автоматических выключателя в приборной панели. Силовой кабель входит в дом, затем с помощью распределительных коробок — в помещение к каждой электрической точке.

В чистом виде перечисленные типы Значения используются редко. Как правило, выбирают смешанный вариант. Рассмотрим, как формируется планировка в частном доме.

Силовой кабель входит во вводную распределительную коробку здания, где расположено несколько групп машин и устройств защиты.

Здесь он разделен на несколько зон (жилые комнаты, подвал, гараж, чердак), отдельные ответвления выходят на ванную, ванную и кухню. В каждой зоне проводка разделена на две группы: одна предназначена для розеток, другая — для освещения. Таким образом, в экране проложена разводка кабеля типа «звезда». Далее в комнату входят силовые кабели отдельной зоны, где для них используются собственные варианты подключения.Например, линия силового кабеля, идущая к розетке, подключается к другим выводам «петли» помещения, а кабельная линия освещения подводится к люстре и выключателю через распределительную коробку.

Чтобы грамотно выполнить разводку и расставить электрические точки, стоит заранее составить подробный план расстановки мебели и размещения электроприборов в доме.

С учетом пожеланий ведущих специалистов-электриков они составят такие схемы подключения согласно правилам электромонтажных работ, с учетом их хода, параметров безопасности, типа проводки, размера строба и т. Д.Этот рисунок является документом и заверяется специальной организацией. Приведем пример аналогичной схемы для гостиной, где должно быть две группы розеток по три в каждой, два проходных выключателя и три телефонные розетки.

Прокладка и установка скрытой проводки

Для выполнения монтажа скрытой проводки можно самостоятельно нарисовать схему. Начните с рисования плана этажа дома (включая подвал и чердак) со всеми размерами. Необходимую документацию можно получить у застройщика, хотя она должна храниться у собственника недвижимости.Затем с помощью специальных символов установите все электрические точки:, розетки и т. Д. После нарисуйте линии, обозначающие прокладку скрытой проводки. Обязательно укажите в плане, на каком расстоянии от потолка или пола проходит кабель, особенно если проводка скрыта.

Приведите пример электросхемы дома. На нем показаны осветительные провода, силовые кабели и заземляющий провод. Условные обозначения обозначают лампы, розетки, выключатели и распределительные коробки. Схема эта очень понятная, с ней все можно делать.необходимые расчеты, а позже при необходимости узнайте точное место расположения проводки.

Монтаж наружной наружной проводки

Выполнение монтажа открытой проводки Необходимо соблюдать следующие типовые правила. Они влияют не только на монтаж внешней электропроводки, но и на все остальные способы электропроводки в доме.

1. Проволока укладывается строго вертикально или горизонтально и под прямым углом.

2. Расстояние от провода до потолка или пола должно быть 15 см, до углов, дверных косяков и оконных рам — не менее 10 см.Между трубой отопления и проводкой должен соблюдаться зазор не менее 3 см.

3. При прокладке проводов следите за тем, чтобы они не пересекались. Если это сложно, то расстояние между кабелями должно быть не менее 3 мм.

4. Все выключатели и розетки имеют одинаковый уровень — это упрощает расчеты. Как правило, выключатели устанавливают слева от двери на высоте 80-90 см, чтобы до них можно было дотянуться, опустив руку вниз. Розетки монтируются на высоте 25-30 см. Однако на кухне и для подключения высоко висящей техники расстояние может варьироваться. Лучше всего подключать провод к выключателям сверху, а к розеткам — снизу.

5. Для простоты монтажа длина проводника, выходящего из электрического пункта, должна составлять 15–20 см при скрытом типе проводки и 10–15 см при открытом. Подготовив чертеж, можно приступать непосредственно к монтажу электропроводки.

При проведении капитального ремонта квартиры или внутреннего обустройства частного дома одной из важнейших работ является разводка электричества. К этому нужно отнестись серьезно! Если вы не хотите доверять такую ответственную работу постороннему человеку, то мы постараемся научить вас делать электропроводку в доме самостоятельно.

В самом начале, перед работой, необходимо четко продумать, сколько розеток у вас будет в каждой комнате, сколько люстр и светильников, какие мощные системы отопления (котел, электроплита…) будет работать на вас.

Затем попробуйте нарисовать схему и сделать смету на материал. Для разводки используйте медный провод, он намного надежнее. А сечение провода подбирайте так: для освещения — 1,5 мм, для розеток — 2,5 мм, а для систем отопления, если они больше 2 кВт — 4 мм. Используйте провод с двойной изоляцией, он должен быть трехжильным. Сейчас в электроприборах применяется защитный ноль.

Начать работу с установки щита со счетчиком и автоматами, разделенными на группы.Машины делятся на световые и силовые. Используйте каждый из силовых автоматов для группы розеток, расположенных в одном помещении, и к осветительному автомату можно подключить две или три комнаты. Для каждой системы отопления установите отдельный выключатель безопасности и проложите отдельный провод, ни к чему не подключенный.

Далее от щита прокладываете провода по вашей схеме в каждой из комнат. Проволока на стене фиксируется специальными пластиковыми скобами через сорок сантиметров. Обычно возле входа в комнату ставят распределительную коробку, где выполняют необходимые соединения проводов.

Если вы соединяете провода скруткой, их необходимо спаять. Не соединяйте розетки петлей — это снизит надежность вашей разводки. Если у вас большие помещения и много розеток, то лучше использовать промежуточные распределительные коробки. Провода розеток в нем соединены параллельно, а выключатель с лампой — последовательно.

Для установки розетки или выключателя сначала необходимо закрепить монтажные коробки. Их можно закрепить в гипсокартонных плитах с помощью специальных зажимов или залить раствором алебастра в кирпичную стену.Розетки и выключатели после отделочных работ кладут в ящики.

Теперь осталось правильно подключить провода в электрощите. Подключите один провод от каждого провода к защитному автомату, другой — к нулевой рабочей клемме, а третий — к нулевой защитной клемме. После этого еще раз все проверьте (лучше провести лабораторные испытания) и включите блок питания.

Как видите, работа сложная, но под силу домашнему мастеру.Главное — не торопиться и не бояться, а подходить к работе вдумчиво.

Круглый кабель. Какие бывают сечения проводов и кабелей? Выбор того, что будет иметь значение при покупке

Основными элементами силовых кабелей, которые имеются в любой электроустановке и предназначены для передачи электрической энергии, являются токопроводящие жилы, изоляция, оболочка и защитные кожухи. (Некоторые типы также имеют экран, заглушки и защитное заземление.)

Основным отличием силовых кабелей разных типов является использование разных материалов в их конструкции для изготовления жил и изоляции, а также в типе оболочки.

Жилы кабеля могут быть многопроволочными или однопроволочными, а также различаться по форме: сегментные, секторные, круглые и т. Д.

В этой статье мы обсудим, какие материалы используются для изготовления жил кабеля.

Основными материалами для изготовления жил кабеля являются алюминий и медь . Сравните их.

(Стоит сказать, что жилы бывают кабельно-стальные, а также биметаллические. Однако из-за плохой проводимости на практике используются очень редко, поэтому ниже о них говорить не будем.)

При производстве силовых кабелей первое место среди материалов занимает медь электротехническая, получаемая в процессе электролитического рафинирования. Этот процесс стоит недешево, но именно он дает провод высочайшего качества. Из шести классов токопроводящих жил, на которые по ГОСТ разделено данное изделие, только медь пригодна для использования в изделиях всех классов, включая кабели повышенной гибкости.

Алюминий занимает второе место среди материалов, используемых при производстве проводов и кабелей.Но поскольку с 2008 года цены на медь выросли в четыре раза (а до этого медь была намного дороже алюминия), стоимость алюминиевой катанки растет. Свойства алюминия (низкая сопротивляемость разрушению) обусловлены тем, что провода из него не используются в гибких кабелях, а только для стационарной прокладки.

Медные провода выдерживают больше изгибов в одном месте, чем алюминиевые (восемьдесят против двенадцати). Но если речь идет, например, о квартирной электропроводке, спокойно лежащей внутри стены, то сопротивление изгибу, конечно, теряет значение.

Медные жилы сечением до 12 мм 2 изготавливаются однопроволочными, 25-95 мм 2 могут быть многожильными или однопроволочными, а от 120 до 800 мм 2 — только многопроволочными.

Алюминий мягче, поэтому однопроволочные жилы из алюминия могут быть толще. Для алюминиевых жил те же цифры: менее 35 мм 2 — одинарные, 50-240 мм 2 — одинарные или многопроволочные и от 300 до 800 мм 2 — исключительно многопроволочные.

С точки зрения устойчивости к окислению ситуация в целом такая же, окисление алюминия, о котором говорят его противники, происходит только на поверхности, а внутри сердечника он сохраняет отличные электропроводящие свойства.Примерно такая же ситуация с медью — окисление поверхностное, но медь тоже намного медленнее.

Алюминиевые жилы чаще используются в промышленности (сварке и металлургии), а медные жилы — в основном материал для электротехники и прокладки кабелей в жилых домах. Кроме того, алюминиевый кабель отличается гальваническим эффектом, который приводит к электрокоррозии и снижает КПД провода. Поэтому, несмотря на дороговизну медного кабеля, именно он применяется в особо ответственных конструкциях.

При выборе медного кабеля следует соблюдать осторожность. Если в жилах силового кабеля используется необработанный кабель или вторичная медь, это резко снижает не только стоимость производства такого кабеля, но и его качество. Однако ни микрометр, ни шкала не помогут выявить этот недостаток — здесь нужен омметр — сопротивление кабеля из сырой меди выше эталонного сопротивления жилы из чистой меди.

Так какие выводы вам нужны? Алюминиевый кабель намного дешевле медного, но уступает ему практически по всем остальным параметрам.Соответственно, прежде чем выбирать алюминий, нужно тщательно взвесить, не повлияет ли какой-либо из его недостатков на использование. Только если вы абсолютно уверены, что кабель не придется часто прокладывать или прокладывать в труднодоступных местах, вам не придется слишком сильно гнуть, вам не придется работать под высоким напряжением и вы не будете работать нужно долго (десятки лет), тогда можно алюминий. Во всех остальных случаях (а также в случае сомнений) мы рекомендуем медь.

Основные типы кабелей и проводов , применяемых при прокладке в квартире или частном доме, нужно рассмотреть более подробно.При покупке, установке, эксплуатации и ремонте необходима подробная информация о них.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначен силовой кабель с жилой с ПВХ изоляцией, оболочкой из ПВХ (кембрик), медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660-1000 В, частота — 50 Гц.Количество жил от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5-6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как однопроволочными, так и многопроволочными. Ограничений нет — в квартире можно проложить кабель сечением 10 мм².

ВВГ применяется в широком диапазоне температур: от –50 до + 50 ° С. Выдерживает влажность до 98% при температуре до +40 ° С.Кабель достаточно прочен на разрыв и изгиб, устойчив к агрессивным химическим веществам. Во время установки помните, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 ° C в случае VVG радиус изгиба должен быть не менее 10 диаметров поперечного сечения кабеля.

В случае плоского кабеля или провода учитывается ширина плоскости. Внешняя оболочка обычно черная, хотя иногда встречается и белая. Не распространяет горение. Изоляция TPA маркируется различными цветами: синим, желто-зеленым, коричневым, белым с синей полосой, красным и черным.Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие размеры.

Разновидности кабеля ВВГ :

АВВГ — характеристики те же, только вместо медного сердечника используется алюминий;

ВВГнг — батист повышенной негорючести;

ВВГп — самая распространенная разновидность, сечение кабеля не круглое, а плоское;

ВВГз — пространство между изоляцией ТПГ и кембриком заполняется жгутом ПВХ или резиновой смесью.

NYM не имеет русской расшифровки буквенного обозначения. Это изолированный медный силовой кабель ТПГ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде покрытой резиной, которая придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил от 2 до 5, сечение от 1,5 до 16 мм². Предназначен для освещения и электросетей напряжением 660 В.Обладает повышенной влаго- и термостойкостью. Может использоваться для наружной установки. Диапазон рабочих температур от –40 до +70 ° С.

Недостаток: он не выдерживает воздействия солнечных лучей, поэтому кабель необходимо накрывать. По сравнению с ВВГ любого вида он более прочен и удобен в использовании. Однако есть только круглое сечение (неудобно укладывать в штукатурку или бетон) и значительно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

KG расшифровывает очень просто — гибкий кабель . Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянным напряжением 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Утеплитель ТПГ — резина, внешняя оболочка из того же материала. Диапазон температур от –60 до +50 ° С. В основном кабель используется для подключения различных портативных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т.д. Есть КГНГ с негорючей изоляцией.

Примечание

KG отлично зарекомендовал себя как кабель, работающий практически в любых условиях на открытом воздухе. На стройке он просто незаменим для протягивания ЛЭП. Хотя некоторые оригинальные люди, которых привлекает гибкость и надежность ЦТ, монтируют ее как домашнюю разводку.

ВББШв — кабель силовой бронированный с медными жилами . Последние бывают как однопроводными, так и многопроволочными. Количество ядер — от 1 до 5.Сечение — от 1,5 мм² до 240 мм². Утеплитель ТПГ, внешняя оболочка, пространство между утеплителем и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, намотанных таким образом, что внешняя перекрывает границы нижних витков. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использовался этот материал пониженной горючести.

ВББШв рассчитан на регулируемое номинальное напряжение 660 и 1000 В.Для проведения постоянного тока используются одножильные модификации. Прокладывается в трубах, грунте и на открытом воздухе с защитой от солнца. Диапазон температур от –50 до +50 ° С. Влагостойкость: при температуре +35 ° С выдерживает влажность 98%. Применяется при подаче электроэнергии на стационарные установки, а также при подаче электроэнергии на отдельно стоящие объекты. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв отлично подходит для подземного подвода электричества в отдельно стоящее здание.

Модификаций:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — кабель негорючий;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Провода

Самыми популярными проводами являются марки ПБППП (ПУНП) и ПБППг (ПУГНП). Буквенное сочетание ПБППг сложно произнести, поэтому его чаще называют ПУНП или ПУГНП. PBPP (PUNP) относится к установке или установке.

Провод плоский , с медными однопроволочными жилами, покрытыми ПВХ изоляцией, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных систем освещения, а также для монтажа розеток, хотя предпочтительно использовать именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Диапазон рабочих температур от –15 до +50 ° С. Радиус изгиба — не менее 10 диаметров.

ПБПГ (ПУГНП) отличается от ПУНП жилками — они многопроволочные. Поэтому в названии провода добавлена буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба — 6. Отличительным свойством является гибкость, поэтому ПУГНП прокладывают в местах, где проводка делает частые изгибы, или для подключения бытовой техники к сети. Провода этих марок продаются бухтами по 100 и 200 м. Цвет обычно белый, реже черный.

Тип ПУНП — это провод с алюминиевыми жилами — АПУНП Имеет в точности те же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие в том, что АПУНП не может быть многопроволочным, а значит гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП отлично зарекомендовали себя в качестве бытовых. В половине случаев с ними приходится разбираться мастеру. Однако следует помнить, что эти марки проводов являются узкоспециализированными, и вам не следует использовать их вместо силовых кабелей (например, NYM или VVG).

Внимание!

Популярность проводов ПУНП и ПУГНП основана в первую очередь на цене. Однако здесь есть одна загвоздка. Дело в том, что в последнее время наблюдается несоответствие заявленного сечения жил жилы фактическому. После проверки выяснилось, что на проводе с маркировкой ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть реальное сечение жилы меньше. То же самое и с изоляцией. При покупке проводов этой марки необходимо измерить сечение жил и толщину изоляции.

PPV — Изолированный медный провод из ПВХ . Провод плоский с разделительными перемычками. Жила однопроволочная, сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при установке стационарных систем освещения и прокладке линий электропередач. Номинальное напряжение — до 450 В, частота — до 400 Гц. Проволока устойчива к агрессивным химическим средам, негорючая, имеет широкий температурный диапазон эксплуатации — от –50 до +70 ° С. Влагостойкость — 100% при температуре +35 ° С.Радиус изгиба при прокладке не менее 10 диаметров сечения провода. Устойчив к механическим повреждениям и вибрации.

АППВ Имеет те же характеристики, что и ППВ, за исключением материала сердечника — это алюминий.

AR — провод алюминиевый одножильный с ПВХ изоляцией. Провод круглый, однопроволочный, сечением от 2,5 до 16 мм² и многопроволочный — от 25 до 95 мм².

Провод Применяется практически во всех видах монтажа стационарных систем освещения и электроснабжения.Укладывается в пустотах, трубах, стальных и пластиковых лотках. Широко применяется при установке распределительных щитов. Химически стойкий, температурный режим эксплуатации — от –50 до +70 ° С. Влагостойкость — 100% при температуре +35 ° С. Радиус изгиба — не менее 10 диаметров. Устойчив к механическим повреждениям и вибрации.

Внешний вид и характеристики ПВ 1 по всем параметрам совпадают с АПВ, за исключением материала сердечника: вместо алюминия медь. Сечение жилы начинается с 0.75 мм². К тому же жила становится многопроволочной не с 25, а с 16 мм². Более гибкий, чем AR.

Характеристики провода ПВ 3 совпадают со свойствами автоматической рециркуляции и ПВ 1. Сфера применения — установка участков осветительных и силовых цепей, где требуется частое изгибание проводов: в распределительных щитах, при установке большого количества электрических устройств. Также используется для прокладки электрических цепей в автомобилях. Радиус изгиба — не менее 6 диаметров проволоки.

Примечание

Провода APV, PV 1 и PV 3 имеют самые разные цвета изоляции, поэтому их очень удобно использовать для монтажа различных типов распределительных устройств.

ПВС — медный многопроволочный с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилками, придавая проволоке круглую форму и плотность. Жилы многопроволочные, их общее количество от 2 до 5, сечение — от 0.От 75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белого цвета. Провод применяется при подключении различных электроприборов, начиная от бытовой техники и заканчивая садовым инвентарем. Благодаря своей гибкости и легкости он также используется для освещения и даже установки розеток.

ПВА

— это бытовой провод, применяемый для изготовления удлинителей, шнуров для любого типа оборудования и ремонта электрических сетей. Он негорючий (не распространяет горение при однократной установке), термостойкий: диапазон температур — от –40 до +40 ° С (вариант ПВСУ) и от –25 до +40 ° С. Благодаря своей конструкции. , устойчив к изгибу и механическому износу. ПВА выдерживает не менее 3000 перегибов.

Шарико-винтовая передача — плоская медная или луженая проволока . Изоляция жил и оболочка из ПВХ. Многопроволочный сердечник повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм².Напряжение — до 380 В, частота — 50 Гц. Применяется как шнур для подключения осветительных приборов и бытовой техники малой мощности, например, паяльников, миксеров, кофемолок и электронных устройств.

Примечание

ШВВП — провод исключительно для бытовых нужд, для разводки освещения или розеток не применяется.

Информационные кабели

Помимо электричества, кабели передают информационные сигналы.В последнее время появилось много новых типов носителей информации. Если 10-15 лет назад были только телефонные и антенные кабели, то сейчас, с развитием компьютерной техники, типов информационных проводов стало намного больше. Большинство из них слишком специализированы и интересны только узкопрофильным специалистам. Домашнему мастеру достаточно знать и уметь пользоваться лишь несколькими видами. Мы их рассмотрим.

Антенные кабели . Сегодня чаще всего используются РГ-6, РГ-59, РГ-58 или российские аналоги серии РК 75.RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронного оборудования, телевидения или радио. Он состоит из центральной медной жилы с поперечным сечением 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигнала кабельного и спутникового телевидения. Он имеет множество технических характеристик, связанных с частотой передаваемого сигнала, сопротивлением, экранированием и т. Д.

Например, обозначение в названии кабеля ПК 75 означает, что сопротивление жилы 75 Ом. Эта информация предназначена для специалистов. Короче говоря, этот кабель идеально подходит для передачи видеосигнала с антенны или видеокамеры на приемник (телевизор) и распределения видеосигнала на несколько источников.

Кабели марки rG имеют множество разновидностей и отличаются друг от друга некоторыми характеристиками, например сопротивлением проводника, стойкостью к температурным и ударным нагрузкам, временем затухания сигнала, разновидностью экрана и т. Д.

Компьютерные кабели . Служат для построения компьютерных сетей. Кабель, через который компьютеры подключаются к Интернету или друг к другу, известен всем компьютерным наукам — витая пара , . Он состоит из одной или нескольких пар проводов, переплетенных попарно, что сделано для улучшения приема или передачи сигнала.

Каждый провод заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также изготовлена из ПВХ.Опционально кабель может быть снабжен водонепроницаемой полипропиленовой оболочкой.

В конструкции витой пары присутствует разрывная нить. С его помощью с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим проводам. В зависимости от типа кабеля возможны различные варианты защиты:

UTP, или незащищенный, без общего экрана для пар проводов;
FTP, или фольга, с экраном из алюминиевой фольги;
STP, или защищенный, с общим экраном из медной сетки, при этом каждая витая пара окружена отдельным экраном;
S / FTP, или фольга, экранированная общим экраном из фольги, при этом каждая пара дополнительно заключена в экран.

Кроме того, витые пары делятся на категории по количеству пар, объединенных в один кабель. Наиболее распространенным типом, используемым для компьютерных сетей, является категория CAT5e. Он состоит из 4 пар проводов разного цвета. Скорость передачи данных — до 1 Гбит / с при использовании всех пар. Вы можете увидеть такой кабель, используемый как телефонный провод категории CAT1 или CAT2, то есть состоящий из 1 или 2 пар проводов.

Кабели и провода телефонные

Телефонные провода делятся на 2 основных типа.Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид используется для разводки в одноквартирном доме или доме.

TPPep — основной тип кабеля для прокладки телефонных линий , рассчитанный на большое количество абонентов. Кабель состоит из двух попарно скрученных жил. Мягкие жилы из мягкой медной проволоки сечением 0,4 или 0,5 мм², покрытые полиэтиленовой изоляцией. В некоторых типах кабелей пары объединены в группы по 5 или 10 пар.Внешняя оболочка также полиэтиленовая или виниловая. Буквы «е» и «р» в названии обозначают киноэкран.

Существуют разновидности кабеля, армированного лентами или заполненного, в котором пространство между оболочкой и жилами занято гидрофобным герметиком. Одним словом, это кабель для телефонной связи в многоквартирный дом, он предназначен для прокладки практически в любых условиях: под землей, в кабельных каналах или по воздуху. Для проведения телефонной линии до индивидуального абонента и разводки внутри помещения используются следующие типы телефонных проводов.

TRV — однопарный или двухпарный телефонный распределительный провод . Это плоский провод с разделенным основанием, медной жилой, однопроволочный, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. ПВХ изоляция. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 ° С. Влажность не должна превышать 80% при температуре +30 ° С.

TRP — по характеристикам совпадает с TRV.Единственное отличие — утеплитель, в ТРП он полиэтиленовый. По сравнению с расширительным клапаном, провод более устойчив к воздействиям окружающей среды и может прокладываться вне зданий.

ШТЛП — телефонный шнур плоский с медными многожильными проводами. Изоляция жил из полиэтилена. Изолированные жилы с покрытием из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для рисования линий в помещениях и в телефонах. Очень гибкий провод.

ПРППМ — плоский провод с разделительным основанием и медные однопроволочные жилы с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которой изготовлена из ПВХ. Количество жил 2, сечение жил 0,9 или 1,2 мм². Применяется при прокладке телефонной линии на открытом воздухе, на воздушных опорах, в земле и вдоль стен зданий. Устойчив к температуре, условиям эксплуатации от –60 до +60 ° C.

Специальные типы кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие высокой устойчивостью к внешней среде. К этим местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно, к тому же есть вероятность механических повреждений. Понятно, что в таких местах нельзя устанавливать ПВС или ВВГ, не говоря уже о ПУНП или ШВВП.

РКГМ — гибкий монтажный одножильный провод повышенной теплостойкости, гибкий .Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из силиконовой резины, оболочка из стекловолокна, пропитанная термостойкой эмалью или лаком. Этот провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчивость к вибрации, повышенной влажности (до 100% при температуре +35 ° C), термостойкость (диапазон рабочих температур — от –60 до +180 ° C). Кроме того, проволока защищена от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с высокими температурами (котельные и печи), подходит для электромонтажа в банях, саунах и для подключения к духовке.

PNSV — одножильный нагревательный провод . Сталь TPG однопроволочная, вороненая или оцинкованная. Поперечное сечение — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Проволока термостойкая: диапазон рабочих температур от –50 до +80 ° С, устойчива к щелочам и влаге (допускает погружение в воду). Применяется как нагревательный элемент: в бытовых условиях системы теплых полов устанавливаются с помощью ПНСВ.

ВПП — одножильный медный провод . Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение — от 1,2 до 25 мм². Номинальное напряжение 380 или 660 В, частота 50 Гц. Проволока устойчива к перепадам давления. Диапазон рабочих температур — от –40 до +80 ° С. Применяется для двигателей артезианских скважин, погружаемых в воду под высоким давлением.

Очень интересный вариант питания.Под прозрачной внешней оболочкой вдоль силовых проводов проложены дополнительные провода с последовательно включенными по-разному светодиодами. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей, очень удобен для подключения к портативным электромеханизмам. Чаще всего для подключения сценического оборудования используется светодиодный кабель.Он полезен тем, что не нужно искать место повреждения во время обрыва: диоды в этом участке перестанут светиться. Такие кабели производит компания Duralight. Помимо силовых проводов есть компьютерные светящиеся кабели. Используя эти провода, можно создать очень интересные дизайнерские решения, превратив кабель в элемент освещения.

Помимо светодиодных кабелей есть электролюминесцентные . Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картинки.Это прекрасная альтернатива гибким неоновым трубкам, из которых обычно делают такие авторские украшения. Также электролюминесцентный кабель дешевле неоновых трубок и не ограничен в длине.

Внешний диаметр кабеля определяет выбор опорных конструкций для кабеля, поскольку пространство, в котором будет проложен кабель, может быть ограничено. Раньше проектировщикам приходилось искать эти данные в таблице сечений и диаметров проводов / кабелей. Однако эта процедура отнимала много времени, учитывая, что в одном кабельном канале можно проложить несколько типов кабеля.

Онлайн-калькулятор диаметра кабеля

Воспользовавшись этой услугой, вы можете рассчитать диаметр за секунды.
Например, для определения диаметра кабеля ВВГнг напишите отметку в строке поиска, укажите количество и сечение проводов. Результат запроса будет отображаться на вашем экране.
Также по маркировке можно узнать внешний диаметр провода.

Сервисная информация носит справочный и информационный характер и основана на данных от производителей.Возможна минимальная погрешность расчета, разрешенная производителем.

Какой наружный диаметр кабеля:

На рисунке мы видим сечение кабеля ВВГнг, который состоит из 5 жил, изоляции и оболочки.

D — наружный диаметр кабеля ВВГнг.

Таблица диаметров кабеля:

Пример таблицы расчета диаметра кабеля для ВВГНГ и ВВГНГ (A) -LS

Использование электричества в нашей жизни стало настолько привычным и обязательным, что мы больше не можем представить жизнь без электрических приборов. Но нельзя забывать, что электричество в доме — это не только фактор комфорта, но и источник повышенной опасности.

Поэтому, планируя электрифицировать новый дом или поменять проводку в старом, следует внимательно подходить к вопросам пожарной безопасности.Это будет способствовать долгой и безотказной работе электросети вашего дома. Далее в статье мы подробно рассмотрим, какие бывают монтажные провода и кабели и их назначение.

Мы будем считать кабели подходящими только для электропроводки внутри или снаружи помещения . Все остальные типы силовых кабелей — тема отдельной статьи. Чем отличается кабель от провода, узнайте.

Кабели питания могут быть:

В настоящее время предпочтение отдается электрическому кабелю с медными жилами.Стойкость этого металла намного меньше, чем у алюминия.

Соответственно, с тем же медным шнуром способен пропускать больше тока, следовательно, давать больше мощности. К тому же медный кабель служит дольше.

Тем не менее алюминий дешевле медного , поэтому не так давно алюминиевая проводка была установлена повсеместно. И теперь им пользуются те, кто хочет сэкономить и не особо заботится о безопасности.

Помимо металла токопроводящей жилы, электрические кабели делятся на:

Одноядерный .Жесткие и негибкие, они годятся для скрытой проводки простой конфигурации. Их не нужно часто менять, они полностью надежны и долговечны.
Многожильный . Мягкая, рассчитана на постоянные перегибы. Очень пластичны, подходят для электрических шнуров любой бытовой техники, удлинителей, переходников. Такой шнур питания применяется при проведении проводки открытого типа. Требование безопасности для таких проводов — двойная изоляция. То есть каждое ядро изолировано отдельно, а потом уже в общей оболочке.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы чувствуете необходимость использовать как медные, так и алюминиевые провода, подключайте их только через клеммную колодку. В противном случае гальваническая пара, образованная прямым скручиванием, окислится и либо нагреется, либо потеряет контакт.

Самым верным решением будет сделать разводку из тех же кабелей — либо только медь, либо только алюминий.

Для скрытой проводки: технические характеристики

По маркировке кабеля питания сразу можно понять его характеристики.Буквы в аббревиатуре обозначают материалы, из которых он изготовлен, цифры — количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ — маркировка провода или кабеля небронированного , или, как выразились мастера, «голый». Буква А указывает на то, что был алюминиевый сердечник. Если он отсутствует, значит, провод медный.

Для наружной установки

Подземный доступ к зданию осуществляется только по армированным электрокабелям АВББШВ или ВББШВ .Стальная ленточная броня на таких силовых кабелях проходит поверх второго изоляционного слоя и имеет собственную защиту — резиновое покрытие.

Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электроснабжения.

Для прокладки внешней проводки на стенах со стороны улицы или крыши оптимальные типы проводов / кабелей АВВГ или ВВГ . У этих марок отличная изоляция, которая выдерживает воздействие низких и высоких температур, ультрафиолета.

В помещениях с повышенной влажностью

Для помещений с повышенной влажностью — бань, сараев, погребов и других хозяйственных построек требуется специальная проводка . Особенно это актуально для объектов, где повышена не только влажность, но и температура.

Лучше всего использовать термостойкие электрические кабели с силиконовой защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забывайте при прокладке электропроводки во влажных помещениях позаботиться о заземлении самой электропроводки и всех электроприборов.

Размеры и расчет сечения алюминия и меди

Это самый важный момент при выборе правильного кабеля питания. Для правильного расчета нужно сделать несколько простых шагов:

Рассчитайте общую мощность всех электроприборов в доме . Этот показатель будет определять характеристики электрической магистрали, идущей от опоры до дома.
Рассчитайте общую мощность устройств для каждой комнаты .Это позволяет выбрать желаемое сечение силового кабеля, который будет проложен в каждой из комнат.
Подключите входящий кабель к клеммной колодке и через в помещении, учитывая сечение кабеля для каждой комнаты отдельно.

Сечение кабеля от источника питания считается по специальной таблице , которую можно найти в любом руководстве по электрике. При подсчете округлите и прибавьте 20-25% от запаса.

Так, например, кабель диаметром около 1.8 мм (сечение 2,5 мм) выдерживает:

Медь: 21 ампер (4,6 кВт при 220 В)
Алюминий: 16 А (3,5 кВт при 220 В)

Эта разница ясно показывает преимущество медного электрического кабеля над алюминиевым.

В этом видео подробно рассказывается, как при ремонте или замене проводки правильно рассчитать сечение электрического кабеля или провода самостоятельно:

Выбор того, что важно при покупке

Правильный выбор марки электрического кабеля определяется только решением электрика. Главное требование — точное соответствие секции потенциально потребляемой мощности.

При выборе оборудования для разводки открытого типа важную роль может сыграть цвет провода. Если вы планируете прокладывать провода с помощью кабельных каналов, стоит помнить о типе и стандартном цвете изоляции кабеля в зависимости от марки:

При покупке обязательно обращайте внимание на все надписи, в которых указано:

ГОСТ
завод-производитель
марка

На отсеке должна быть бирка, где находятся все эти данные.Кроме того, по всей длине провода, непосредственно на изоляции, указывается его марка и сечение. Если вы не найдете хотя бы одного из перечисленных предметов, вы не сможете купить такой энергетический кабель .

Существует несколько марок кабелей, использование которых запрещено из-за опасности возгорания. Это:

Стоимость их по сравнению, скажем, с ВВГ намного ниже, и отличить запрещенный провод от необходимого по внешнему виду может только специалист. поэтому внимательно проверьте все маркировки перед покупкой на отсеке и изоляцию электрического кабеля.

Некоторые недобросовестные производители снижают себестоимость продукции, а значит и отпускную цену, за счет самовольного уменьшения сечения жил и уменьшения толщины изоляции проводов. Полуподземные фабрики также продают алюминий с медным покрытием под видом медного кабеля.

Поэтому перед выбором и приобретением электрокабеля для дома внимательно проверьте все сертификаты производителя и не покупайте товары у малоизвестных предприятий.

Если при электрификации помещения внимательно подойти к расчетам и не сэкономить на материалах, проводка будет прочной и безопасной. Надлежащее качество кабелей, правильный расчет их сечений и соблюдение мер безопасности при прокладке — залог комфорта, пожарной безопасности и надежности вашего дома.

Полезное и интересное видео о типах и классификации силовых электрических кабелей и бытовых проводов:

Круглый кабель
ВВГнг 1 * 1.5
ВВГнг (А) -LS 1×1,5 (ож)

Блог о космическом лифте | Для масштабируемого недорогого доступа к пространству…

Добро пожаловать в этот выпуск Weekend Walkabout.В этом посте мы посетим Индию, Таиланд, чтобы увидеть «возможного конкурента» космического лифта, затем отправимся в Японию, чтобы увидеть последние новости нашего любимого аниме-сериала «Гандам», а затем окунемся в то, что можно описать только как «Страна фантазий». ». Есть также примечание по программированию этого блога и Facebook. И без лишних слов…

Новая «подъемная система» была продемонстрирована в Индии, Таиланде, и это просто потрясающе. Честно говоря, я никогда не думал, что он будет конкурентом космического лифта, но он занимает довольно высокое место в моем рейтинге.Просмотрите его до конца…

В самом конце, когда все части падают, это напомнило мне один из отборочных заездов Космических Пиратов Канзас-Сити на Играх 2007 года.

Далее остановка в Японии. Если вы поклонник аниме, вы почти наверняка знаете о Гандаме. Это началось как телесериал в Японии в 1979 году, а теперь превратилось в нечто большее. По словам Криса Бевериджа, который знает об этих вещах гораздо больше, чем я, произошло кое-что очень интересное:

В то время как поклонники Gundam Build Fighters Try прошли сеанс одновременной трансляции для этой серии и ее предыдущего воплощения, фанаты Gundam Reconguista в G остались не такими хорошими.Но теперь это удалось кое-что изменить, поскольку сериал начал транслироваться на официальном канале Gundam Info на YouTube с английскими субтитрами (а также трансляции на других территориях / с субтитрами). С момента его дебюта в прошлом году в Японии было показано около двадцати двух эпизодов.

Крис говорит нам, что концепция сюжета Gundam Reconguista в G:

Всемирный век, эпоха исторической миграции в космос и космических войн закончилась, и прошло некоторое время.Теперь человечество верит, что его стремления и процветание мирно продолжатся в новую эру, Regild Century (R.C.)
.
R.C. 1014. Capital Tower — космический лифт, который возвышается над землей, соединяя Землю с космосом. Цель башни — сбрасывать из космоса фотонные батареи, питающие Землю, и поэтому она воспринимается как святое место…

Подробнее об этом здесь.

Наконец, мы попадаем в «Страну фантазий».Базовая модель для сегодняшней концепции космического лифта была определена в книге доктора Брэда Эдвардса и Эрика Вестлинга; Космический лифт: революционная транспортная система Земля-космос . Если вы хотите понять, как космический лифт может работать в реальном мире, эту книгу просто необходимо прочитать. Я часто упоминал об этом в этом блоге.

Однако, похоже, эта книга стала на вес золота. Давний читатель блога Space Elevator Пол Р. недавно прислал мне этот снимок с Amazon:

Когда я вчера проверял этот товар, эта цена все еще рекламировалась.Чтобы все знали, у меня есть копия, которую я продам всего за 1999,99 долларов!

Напоследок несколько примечаний по программированию. Я убил, раз и навсегда, деревянным колом в сердце функцию «Подписчик» для этого блога. Я уже дважды пробовал, но получаю только регистрации от спам-ботов, а это пустая трата времени. Итак, если вы хотите подписаться на этот блог, вам нужно будет сделать это через RSS или…

Теперь у этого блога есть страница на Facebook. Да, я справился с этим с помощью технологии, которой всего несколько лет, но все еще актуальной.Поставьте лайк блогу Space Elevator на Facebook, и вы будете получать уведомление каждый раз, когда в этом блоге появляется новая запись — Спасибо!

Наконечник шляпы доктору Питеру Свону, президенту ISEC, за URL новой индийской тайской «космической системы запуска» и читателю Полу Р. за то, что он сообщил мне о «очень востребованной» книге Эдвардса-Вестлинга — Спасибо вам обоим!

Обновление от 09 марта 2015 г. — Спасибо читателю Бобу Мунку за то, что он указал, что «космический лифт» из Таиланда, а не из Индии, и что они называются «Жирандола» — каждый день вы узнаете что-то новое…

Платформа TeraNova: интегрированный испытательный стенд для сверхширокополосной беспроводной связи на истинных терагерцовых частотах

https: // doi.org / 10.1016 / j.comnet.2020.107370Получить права и контент

Abstract

Связь в терагерцовом (ТГц) диапазоне (от 0,1 ТГц до 10 ТГц) рассматривается как ключевая технология для удовлетворения спроса на более быстрые и повсеместные сети беспроводной связи. На протяжении многих лет отсутствие компактных, быстрых и эффективных способов генерации, модуляции, обнаружения и демодуляции сигналов в ТГц диапазоне ограничивало возможность создания таких систем связи. В последнее время значительный прогресс в различных технологиях устройств, наконец, закрывает так называемый ТГц разрыв.В настоящее время созданы испытательные стенды связи на частотах ниже ТГц, то есть на границе с системами связи миллиметрового диапазона или вблизи нее. Тем не менее, более высокие несущие частоты и связанная с ними полоса пропускания необходимы для удовлетворения спроса на гораздо более высокие скорости передачи данных. В этой статье представлена платформа TeraNova, то есть первый интегрированный испытательный стенд для сверхширокополосной беспроводной связи на истинных частотах ТГц диапазона. Система состоит из передатчика и приемника, основанных на цепочках умножения и микширования на диоде Шоттки, способных повышать и понижать преобразование несущего информацию сигнала промежуточной частоты (ПЧ) до 40 ГГц в диапазоне от 1 до 1.05 ТГц, то есть первое определяемое поглощением окно передачи выше 1 ТГц. Руководствуясь экспериментальной характеристикой канала ТГц диапазона с точки зрения потерь на трассе и шума, специализированное кадрирование, временная синхронизация, оценка канала, а также методы модуляции с одной и несколькими несущими реализованы в программном обеспечении и реализованы на современном уровне техники. генератор сигналов произвольной формы и цифровой запоминающий осциллограф на передатчике и приемнике соответственно. Экспериментальные результаты представлены здесь, чтобы выделить возможности и проблемы для раскрытия потенциала ТГц диапазона.

Ключевые слова

Терагерцовая связь

Сверхширокополосная сеть

Испытательный стенд и экспериментальные исследования

Рекомендуемые статьи Цитирующие статьи (0)

Прияншу Сен получил степень бакалавра технологий в Технологическом университете Биджу Патна в 2012 году. В 2011 году он прошел производственное обучение в компании Garden Reach Shipbuilders and Engineers Limited по системе связи на военно-морском корабле.Он начал свою карьеру в качестве инженера-исследователя в области радиофизики и электроники в Университете Калькутты в 2013 году. В 2015 году он получил степень магистра технологий в области радиофизики и электроники в Университете Калькутты, Индия. доктор философии степень в отделе электротехники и вычислительной техники Северо-Восточного университета, Бостон, Массачусетс, США, под руководством профессора Джозепа М. Джорнета в лаборатории ООН, Массачусетс, США. Летом 2019 года прошел стажировку в Samsung Research America.В настоящее время его исследовательские интересы связаны с экспериментальной и статистической характеристикой каналов и сетей терагерцового диапазона.

Димитрис А. Падос получил диплом по информатике и инженерии (пятилетняя программа) Университета Патры, Греция, и докторскую степень. степень в области электротехники Университета Вирджинии, Шарлоттсвилль, штат Вирджиния. С 1997 по 2017 год он работал на кафедре электротехники Государственного университета Нью-Йорка в Буффало в качестве доцента, доцента, профессора и Клиффорда К.Профессор кафедры Фурнаш электротехники. Он также работал заместителем председателя и был назначен заведующим кафедрой электротехники. Он четыре раза избирался сенатором факультета университета и два срока входил в состав исполнительного комитета сената факультета. В 2017 году он присоединился к Атлантическому университету Флориды, Бока-Ратон, Флорида, в качестве профессора кафедры инженерии и информатики Шмидта и научного сотрудника Института инженерии датчиков и встроенных сетевых систем (I-SENSE).Падос основал и руководит Центром подключенной автономии и искусственного интеллекта FAU. Д-р Падос является членом IEEE Communications, IEEE Signal Processing, IEEE Information Theory и IEEE Computational Intelligence Society. Он работал младшим редактором писем об обработке сигналов IEEE и транзакций IEEE в нейронных сетях. За статьи, написанные в соавторстве со своими учениками, он получил награду IEEE International Conference on Telecommunications Best Paper Award 2001 года, премию IEEE Transactions on Neural Networks Outstanding Paper Award 2003 года, награду IEEE International Communications Conference (ICC) за лучшую работу в области обработки сигналов для связи в 2010 году. , награда Международного симпозиума по системам беспроводной связи за лучшую работу в области связи и обработки сигналов на физическом уровне в 2013 году, награду за лучшую работу IEEE GLOBECOM 2014 — 50 лучших статей и награду за лучшую работу на Международной конференции IEEE 2016 года по большим мультимедийным данным.Он также был удостоен награды канцлера Университета штата Нью-Йорк за выдающиеся достижения в области преподавания в 2009 году и премии Университета Баффало за выдающиеся достижения в области науки в 2011 году. Доктор Падос работал главным исследователем по федеральным грантам (DoD и NSF) в размере 12,7 млн долларов и был автором / соавтором 220 статей в журналах и материалах конференций, представленных преимущественно IEEE. Заметный технический вклад его команды включает адаптивную фильтрацию с поддержкой малых выборок (фильтры вспомогательных векторов), наборы кодов множественного доступа с минимальной полной квадратной корреляцией (границы и схемы Каристиноса-Падоса), оптимальное скрытие данных с расширенным спектром (Gkizeli- Падос-Медли), анализ главных компонент L1-нормы (оптимальные алгоритмы для точного PCA L1-нормы) и надежная локализация в экстремальных условиях (извлечение признаков L1-нормы из комплексных данных.)

Стелла Баталама работает деканом Инженерного колледжа и компьютерных наук с августа 2017 года. Она занимала должность заведующего кафедрой электротехники Университета Буффало, Государственный университет Нью-Йорка, с 2010 по 2017 год и в качестве заместителя декана по исследованиям Школы инженерных и прикладных наук с 2009 по 2011 год. С 2003 по 2004 год она была исполняющим обязанности директора Центра комплексной передачи и эксплуатации AFRL, Рим, Нью-Йорк, США.Ее исследовательские интересы включают когнитивные и совместные коммуникации и сети, безопасность мультимедиа и сокрытие данных, подводную обработку сигналов, коммуникации и сети. Она опубликовала более 180 статей в научных журналах и материалах конференций в своей области исследований. Она была лауреатом премии канцлера SUNY 2015 за выдающиеся достижения в области исследований. Она была заместителем редактора IEEE Communications Letters (2000–2005) и IEEE Transactions of Communications (2002–2008).Доктор Баталама — старший член Института электротехники и электроники (IEEE), член Общества женщин-инженеров и член Американского общества инженерного образования. Доктор Баталама получила степень доктора философии. Имеет степень бакалавра в области электротехники в Университете Вирджинии и степень бакалавра и магистра в области информатики и инженерии в Университете Патры в Греции. Она также прошла Программу развития лидерства в Гарвардской школе бизнеса.

Эрик Эйнарссон получил степень бакалавра физики в Горно-технологическом институте Нью-Мексико в 2001 году и степень магистра физики в Портлендском государственном университете в 2003 году. Затем Эрик переехал в Японию, где получил степень доктора философии. Доктор философии в области машиностроения в Токийском университете с последующей двухлетней стажировкой в докторантуре. Затем он стал доцентом проекта в Токийском университете до прихода в Университет Буффало в качестве доцента в 2013 году, где в настоящее время занимает совместную должность в Департаменте электротехники и Департаменте дизайна материалов и инноваций.

Джонатан Берд присоединился к преподавательскому составу кафедры электротехники UB в качестве профессора осенью 2004 года. Совсем недавно, с июля 2017 года, он занимал должность заведующего кафедрой. Он также занимает должность адъюнкт-профессора на кафедре физики UB и является приглашенным профессором в университете Чиба в Японии. Джонатан получил степень бакалавра наук. (С отличием) и доктор философии. степени по физике в Университете Сассекса (Соединенное Королевство) в 1986 и 1990 годах соответственно.Он был приглашенным научным сотрудником JSPS в Университете Цукуба (Япония) с 1991 по 1992 год, после чего присоединился к программе передовых исследований Института физических и химических исследований (RIKEN, также в Японии). В 1997 году он был назначен адъюнкт-профессором кафедры электротехники в Университете штата Аризона, где он проработал семь лет, прежде чем присоединиться к UB. Исследования профессора Берда относятся к области наноэлектроники. Он является соавтором более 300 рецензируемых публикаций, которые были процитированы более 7000 раз с индексом Хирша 39, а также текстов для студентов и выпускников.Он является научным сотрудником Института физики и был заслуженным профессором NYSTAR в 2003 году. Его исследования в настоящее время поддерживаются Министерством энергетики, Национальным научным фондом и Управлением научных исследований ВВС США.

Josep Miquel Jornet получил диплом B.S. в области телекоммуникаций и M.Sc. в области информационных и коммуникационных технологий Политехнического университета Каталонии, Барселона, Испания, в 2008 году. Он получил степень доктора философии. степень в области электротехники и вычислительной техники в Технологическом институте Джорджии (Технологический институт Джорджии), Атланта, Джорджия, в 2013 году.С сентября 2007 года по декабрь 2008 года он был приглашенным исследователем в Массачусетском технологическом институте (MIT), Кембридж, в рамках программы MIT Sea Grant. С августа 2013 года по август 2019 года он работал преподавателем кафедры электротехники в Университете Буффало, Государственный университет Нью-Йорка. С августа 2019 года он является доцентом кафедры электротехники и вычислительной техники Северо-Восточного университета в Бостоне, Массачусетс. В настоящее время его исследовательские интересы связаны с сетями связи в терагерцовом диапазоне, беспроводными сетями нано-биосвязи и Интернетом нано-вещей.В этих областях он является соавтором более 140 рецензируемых научных публикаций, одной книги, а также получил 3 патента в США. С июля 2016 года он является главным редактором журнала Nano Communication Networks (Elsevier). Он выступает в качестве ведущего PI по многочисленным грантам от федеральных агентств США, включая Национальный научный фонд, Управление научных исследований ВВС и Исследовательскую лабораторию ВВС. Он получил награду Национального научного фонда CAREER и несколько других наград от IEEE, ACM и UB.

Pillole da Decode Symposium, l’evento sul futuro della sovranità digitale

Расшифровать данные из международных международных организаций Турина, которые могут быть использованы в цифровом формате: «Алгоритмы и возможности использования больших данных для каждого сервера в читателе», например, Франческа Брия

Francesca Bria sul palco di Decode Symposium (фото: Андреа Германи)

Torino — Подтвердите свой контроль над собственными данными, чтобы узнать о своей цифровой системе, которая содержит информацию о конфиденциальности и предоставляет полезные советы коллегам. «Le piattaforme digitali rappresentano attualmente una minaccia esistenziale per le nostre Democrazie» messe sotto scacco «dalla crescita del potere dei monopoli digitali e dalla mancanza di adeguate normal financial14 ee». Фотография на квадроцикле, созданная Франческой Бриа, страстью высоких технологий, оценкой всех инноваций Барселлона и аниматоров Decode , европейской мультидисциплинарной программы, которая поможет «восстановить совместное использование данных».

Расшифруйте данные о международной экономике в Турине для цифровых технологий в новой форме демократизации и гарантии всех пользователей: «Цифровая экономика» — На основе результатов поиска 914 долларов США. ormai semper più centralizzata e monopolistica, rallenta l’innovazione e mette в Discussione il suo stesso Potenziale rivoluzionario ».

La soluzione prospettata, ha rilanciato l’esperta, è «исследование альтернативных технологий, которое является демократическим управлением , емкостью центра и центра общественного развития, а также основанием для общественного творчества.Не только для получения прибыли за одно животное ».

La convzione è che l’Europa sia pronta per fare questo passo. Il Gdpr , европейское регулирование для конфиденциальности, ha messo in luce la forza — etica e commerciale — dei dati personali condivisi dagli utenti in rete e sulle piattaforme digitali. «Esiste un’ottima infrastruttura regolamentare europea che является эталоном в международном масштабе, или для единства и момента игры un ruolo pubblico molto più incisivo» , ha sottolineato a margine dei lavorte University Maria dei Savona, dosecente dei lavori University Maria dei Savona, dosecenter dei lavori University Maria dei Savlla Savona, dosesecente dei lavori University Maria dei Savilla.Ad esempio, è l’idea, Bruxelles potrebbe lavorare alla realizzazione di una piattaforma digitale comunitaria permettere ai cittadini di condividere in all the sicurezza i propri dati personali per estrarre dalle информационный интересный.

Insomma, si tratta di estendere a livello comunitario l’esperienza promossa da Decode che negli ultimi tre anni ha sperimentato Alternative tecnologiche «демократичный и риспеттоз дей дирити деи читтадини» в районе умного города Амстердам мондо.Le piattaforme lanciate sono quattro, distribuite equamente tra la spagna e l’Olanda con l’obiettivo comune di «Rispondere a needità reali delle città».

(Фото: Андреа Германи)

Cosa sperimenta Decode a Barcellona e Amsterdam

Uno dei due progetti в каталоге. L’elenco dei sottoscrittori viene registrato attverso tecnologia blockchain, garantendo massima trasparenza, sicurezza e controllo a всех и главных участников делла raccolta-firme.L’altro progetto tocca la management cittadina dei dati raccolti dai sensori IoT sparsi in città: i residence hanno installato in casa e sui balconi dei sensori capacity di registrare informazioni su inquinamento, temperature e umidato granto che all convengonie технология реализации декодирования.

Ad Amsterdam — это сайт Gebied Online : это социальная кооперация, которая привлекает пользователей в цифровом формате, чтобы обеспечить открытые события кварталов, предоставить информацию, обеспечить конфиденциальность и сохранить конфиденциальность и гарантировать конфиденциальность. Passport Box , infine, это проект цифровой идентификации города Амстердама, который был создан для подтверждения данных из архива с целевыми данными, полученного от чипа Passaporto Scannerizzato с волшебным ящиком на странице. В этом режиме вы можете использовать персональную информацию — как это сделать, чтобы узнать больше 18 лет — используя простой qr-код, вы можете найти наиболее редкую недокументированную информацию.

«Алгоритмы и большие данные» — ha ricordato Bria — « возможностей использования для службы чтения, улучшения и обслуживания публики и условий обслуживания». Certo, bisogna volerlo: “Le più usate piattaforme digitali” — ha attaccato — “ hanno come major modello di business la sorveglianza dei cittadini e la mercificazione delle informazioni personali”. Требуется и «исследования в альтернативных технологиях» для rompere « ил, что oggi è nelle mani di pochi monopoli digitali». Все с штаб-квартирой rigorosamente ben lontani da Bruxelles.

Сокращения для обозначения жил кабельно-проводниковой продукции ОЖ, МН, ОК, ОС, МС, Н, ПЭ по типу исполнения при маркировке кабеля. Сокращения для обозначения жил кабельно-проводниковой продукции ОЖ, МН, ОК, ОС, МС, Н, ПЭ по типу исполнения при маркировке кабины

Единая буквенно-цифровая система обозначения кабельной продукции не создана.Присутствует гостевое техническое обозначение материалов, из которых состоят элементы изделий, а также их конструктивные особенности.

Кабельная продукция, выпускаемая по ГОСТу, имеет государственные правила маркировки. Продукция, изготовленная в соответствии с ведомственными и отраслевыми спецификациями и стандартами, может иметь отличную маркировку. Тем не менее, он обязательно соответствует общепринятой схеме.

Марка кабеля — это буквенно-цифровое обозначение материалов, из которых состоят элементы продукта, и их конструктивных особенностей.Буквами обозначены материалы токопроводящих жил, изоляции, конструктивных элементов кабеля и защитных кожухов или оболочек.

Все буквенные обозначения начинаются от ядра (от центра конструкции до внешней оболочки).

Первая буква марки кабеля. Если первая буква А, то это означает, что токопроводящая жила сделана из алюминия. Если буква А отсутствует, значит, материал токопроводящей жилы — медь. Например, ВВГНГ-LS — это медный кабель, а АВВГНГ-LS — алюминиевый кабель.Группа медных кабелей включает всю линейку кабельной продукции с медной токопроводящей жилой. Медный проводящий сердечник имеет большую электрическую проводимость, чем алюминий, что придает ему лучшие рабочие характеристики. Поскольку медный кабель намного тяжелее алюминия, его использование ограничивается передачей и распределением электроэнергии только в стационарных установках. По цене медный кабель намного дороже алюминиевого. Медный кабель — самый распространенный тип кабеля в строительстве, металлургии, нефтегазовой и промышленной отраслях.

Второе письмо. Обозначает изоляционный материал. Подробнее об изоляции кабелей и проводов читайте здесь и здесь.

Третья буква — материал корпуса. О защитных оболочках кабелей и проводов можно узнать здесь.

Цифры обозначают рабочее напряжение (0,66кВ, 1кВ, 6кВ и др.), Площадь сечения жил, их количество, а также конструктивные особенности некоторых изделий.

А — в начале обозначения — жилы алюминиевые, в середине обозначения — кожух алюминиевый

AC — Алюминиевый сердечник, пропитанная маслом бумажная изоляция и свинцовая оболочка

AA — Алюминиевый сердечник, пропитанная маслом бумажная изоляция и алюминиевая оболочка (например, AABl, AAB2l, AAB2LSHV-10)

Б — в начале обозначения — бортовые авиационные провода, в середине обозначения — броня из двух стальных лент с антикоррозийным (джутовая оплетка, пропитанная битумом) защитным покрытием

Бн — То же, но с негорючей защитной крышкой (не поддерживающей горение)

ББ — Лента броневая без подушки (например, ВББШв, КВББШв, ВББШнг, КВБШС)

л (2л) — В подушке под броней слой (два слоя) пластиковых лент

Б — изоляция жил, оболочки, оболочки поливинилхлоридная

D — в начале обозначения — кабель предназначен для горных выработок, в конце обозначения — отсутствие защитного покрытия над броней или оболочкой (голые)

d — ленты водоблокирующие для герметизации металлического экрана (в конце обозначения)

2г — лента алюминиево-полимерная поверх герметичного экрана

ZK — поясной кабель

3 звезды (звездочка)

К — броня из стальной оцинкованной круглой проволоки, поверх которой нанесена защитная оболочка.Если в начале обозначения — кабель контрольный, кроме КГ — кабель гибкий

МК — магистральный кабель

нг — кабельные изделия, не распространяющие горение при групповом монтаже

ng-LS — кабельная продукция, не распространяющая горение при групповой прокладке, с пониженным дымо- и газовыделением

нг-HF — кабельные изделия, не распространяющие горение при групповой прокладке и не выделяющие агрессивные газообразные продукты при горении и тле

нг-FRLS — огнестойкие кабельные изделия, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением

ng-FRHF — огнестойкие кабельные изделия, не распространяющие горение при групповом монтаже и не выделяющие агрессивные газообразные продукты при горении и тле

ng-LSLTx — кабельные изделия, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов сгорания

ng-HFLTx — кабельные изделия, не распространяющие горение при групповой прокладке, не выделяющие агрессивные газообразные продукты при горении и распаде, с малой токсичностью продуктов горения

HP — Резиновая изоляция и негорючие резиновые оболочки

O — Отдельные металлические кожухи поверх каждой фазы

П — полиэтиленовая изоляция жил, оболочки, оболочки; также может означать броню из плоской проволоки (например,грамм. КВПБШв)

Ps — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение)

Pv — Изоляция из сшитого (вулканизированного) полиэтилена

П — резиновая изоляция жилы, оболочка, крышка

П (в начале) — радиочастота

C — спиральная прокладка сердечника

Т — повышенная теплостойкость

Т (в начале) — телефон

C — Бумажная изоляция, пропитанная недренирующим составом, содержащим церезин (например, CASBL)

Ш — в начале обозначения — шнур (вид провода), в середине обозначения кабеля — защитная оболочка в виде шланга, а стоящая рядом маленькая буква указывает на материал этого шланга — Шв (Шп) — Защитный чехол в виде экструдированного шланга (оболочки) из поливинилхлорида (полиэтилена)

E — в начале обозначения — кабель силовой для особо шахтных условий, в середине или в конце обозначения — кабель экранированный

Y — в зависимости от марки кабеля может означать: кабель управления; кабель в утолщенной (герметичной) оболочке; для кабелей с бумажной изоляцией, произведенных после 01.04.1985.(улучшено), редукция применялась до 1997 г. — сейчас не используется.

ОЖ — жила однопроволочная (монолитная)

МН — многопроволочная жила

Согласно ГОСТ Р 53769-2010, марка кабеля после числового значения номинального сечения добавляются индексы, характеризующие конструкцию токопроводящих жил (подробнее можно прочитать здесь):

ok — однопроволочный круглый

мк — многопроволочный круглый

os — однопроводной сектор

мс — многопроволочный сектор (сегмент)

Маркировка проводов и шнуров может также содержать буквы, характеризующие другие конструктивные элементы или назначение: О — оплетка, П — плоская, Г — гибкая и т. Д.

В связи с тем, что существует большое разнообразие типов кабельной продукции и они производятся как в соответствии с национальными, ведомственными и отраслевыми спецификациями и стандартами, мы можем дать только приблизительную блок-схему буквенно-цифрового обозначения кабельной продукции.

Расшифровка сокращений, используемых для обозначения силовых кабелей:

A — (первая буква) алюминиевый сердечник, при его отсутствии — медный сердечник по умолчанию (ASBL; AABL; AVVG).

AC — Алюминиевый сердечник и свинцовая оболочка (AC; AABl).

AA — Алюминиевый сердечник и алюминиевая оболочка (AAShv; AABl).

Б — Броня из двух стальных лент с антикоррозийным защитным покрытием (АВББШВ; ВББШВ).

Бн — То же, но с негорючей защитной крышкой (не поддерживающей горение).

б — Без подушки (АВББШВ; ВББШВ).

Б — (первая (при отсутствии А) буква) изоляция ПВХ (ВВГ; ВБбШв).

Б — (вторая (при отсутствии А) буква) оболочка ПВХ (ВВГ; ВВГнгд).

D — В начале обозначения — кабель предназначен для горных выработок, в конце обозначения — отсутствие защитного кожуха над броней или оболочкой («голый») (MG).

d — Ленты водоблокирующие для герметизации металлического экрана (в конце обозначения).

2г — Алюмополимерная лента поверх герметичного экрана.

Шв — Защитный чехол в виде обжимного шланга (оболочки) из поливинилхлорида (АВББШВ; ВББШВ).

Шп — Защитный чехол в виде обжатого шланга (оболочки) из полиэтилена.

Шпс — Защитный чехол от экструдированного рукава из самозатухающего полиэтилена.

К — Броня из стальной оцинкованной круглой проволоки, поверх которой нанесен защитный кожух. Если он стоит в начале обозначения, контрольный кабель (КВВГ; КВББШВ).

C — Свинцовая оболочка.

O — Отдельные оболочки наверху каждой фазы.

П — Резиновая изоляция.

HP — Резиновая изоляция и негорючая резиновая оболочка.

P — Изоляция или оболочка из термопластичного полиэтилена.

Ps — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение).

Pv — Изоляция из вулканизированного полиэтилена.

BBG — Броневая профильная полоса.

нг — Не поддерживающий горение (ВВГнг; СИП-5нг).

LS — Low Smoke — низкий уровень дыма и газовыделения (АВВГНГ-LS-HF; ВВГНГ-LS-HF).

КГ — Гибкий кабель (КГ).

Кабель с БПИ — бумажной пропитанной изоляцией:

А — (первая буква) алюминиевый сердечник, при его отсутствии — медный сердечник по умолчанию.Если в середине обозначения после символа материала сердечника, то оболочка алюминиевая.

Б — Броня из плоских стальных полос (после обозначения материала ножен).

AB — Алюминиевая броня (AABL).

SB — (первая или вторая (после A) буква) свинцовая броня (ASBL).

C — Свинец из материала корпуса.

A — Жила с отдельными выводами.

П — Броня из плоской стальной оцинкованной проволоки.

К — Броня из стальной оцинкованной круглой проволоки.

Б — Бумажная изоляция с обедненной пропиткой. Ставится в конце обозначения через тире.

б — Без подушки.

л — В составе подушки 1 дополнительная лавсановая лента.

2л — В составе подушки дополнительная двойная лавсановая лента.

n — Негорючее внешнее покрытие. Ставится после символа доспехов.

Шв — Наружная крышка в виде экструдированного шланга (оболочки) из поливинилхлорида.

Шп — Наружная оболочка в виде прессованного шланга (оболочки) из полиэтилена.

Швпг — Наружная оболочка экструдированного рукава из поливинилхлорида пониженной горючести.

(ож) — Кабели с однопроволочными жилами. Ставим в конце обозначения.

У — Бумажная изоляция с повышенной температурой нагрева. Ставим в конце обозначения.

C — Бумажная изоляция, пропитанная дренажным составом. Ставим перед обозначениями.

Кабель управления:

А — (первая буква) алюминиевый сердечник, при его отсутствии — медный сердечник по умолчанию.

Б — (вторая (при отсутствии А) буква) ПВХ изоляция.

Б — (третья (при отсутствии А) буква) оболочка ПВХ.

П — Полиэтиленовая изоляция.

Ps — Утеплитель из самозатухающего полиэтилена.

G — Отсутствие защитного кожуха («голый»).

П — Резиновая изоляция.

К — (первая или вторая (после А) буква) — кабель управления (КВВГ, КВББШВ).

Кроме КГ — кабель гибкий.

F — ПТФЭ изоляция.

E — В начале обозначения — силовой кабель для особо шахтных условий, в середине или в конце обозначения — экранированный кабель.

Воздушный провод:

A — Алюминиевый неизолированный провод (A).

АС — Алюминий-Сталь (чаще используется слово «сталь-алюминий») неизолированный провод (АС).

СИП — Самонесущий изолированный провод (СИП-4; СИП-5).

СИПнг — Самонесущий изолированный провод, не поддерживающий горение (СИП-5нг).

Монтажные провода:

М — Монтажный провод (ставится в начале обозначения).

G — жила многопроволочная (отсутствие буквы говорит о том, что жила однопроволочная).

Вт — Утеплитель из полиамидного шелка.

C — Пленочная изоляция.

B — Изоляция из поливинилхлорида.

К — Капроновая изоляция.

L — Лакированная.

C — Намотка и оплетка из стекловолокна.

D — Двойная тесьма.

O — Тесьма из полиамидного шелка.

E — экранированный.

ME — Эмалированный.

Расшифровка некоторых специальных сокращений:

КСПВ — кабели для систем передачи данных в виниловой оболочке.

КПСВВ — Кабели пожарной сигнализации с виниловой изоляцией, винил.

КПСВЭВ — Кабели пожарной сигнализации, с виниловой изоляцией, с экраном, в виниловой оболочке.

ПНСВ — Нагревательная проволока, стальная сердцевина, виниловая оболочка.

ПВ-1, ПВ-3 — Провод с виниловой изоляцией.1, 3 — класс гибкости сердечника (ПВ-1; ПВ-3).

ПВС — Провод в соединителе виниловой оболочки (ПВС).

ШВВП — Шнур с виниловой изоляцией, в виниловой оболочке, плоский (ШВВП).

ПУНП — Универсальный плоский провод.

ПУГНП — Проволока универсальная плоская гибкая.

Значение сокращений марок кабеля и провода иностранного производства:

Кабель питания:

N — означает, что кабель изготовлен в соответствии с немецким стандартом VDE (Verband Deutscher Elektrotechniker — Союз инженеров-электриков Германии).

Y — Материал для изготовления ПВХ изоляции (YnKY).

H — Указывает на отсутствие в ПВХ-изоляции галогенов (вредных органических соединений) (N2XH).

M — указывает назначение кабеля — монтаж.

C — Наличие медного экрана.

RG — Наличие брони.

FROR — кабель итальянского производства, имеет специальные обозначения по итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкий сердечник.

R — поливинилхлорудо — ПВХ — изоляция ПВХ

O — anime riunite per cavo rotondo — круглый, а не плоский кабель.

R — поливинилхлорудо — ПВХ — оболочка из ПВХ.

Кабель управления:

Y — ПВХ изоляция (YnKY).

SL — Кабель управления.

Li — многожильный провод в соответствии с немецким стандартом VDE (см. Выше).

Безгалогенный огнестойкий кабель:

HX — Изоляция из сшитого полиэтилена.

C — Медный экран.

FE 180 — Целостность изоляции при использовании кабеля без системы крепления в случае пожара сохраняется в течение 180 минут (FLAME-X 950 (N) HXH FE180 / E30).

E 90 — Работоспособность кабеля в случае пожара при установке вместе с системой крепления сохраняется в течение 90 минут (FLAME-X 950 (N) HXH FE180 / E90).

Монтажные провода:

H — Гармонизированный провод (допуск HAR).

N — Соответствие национальному стандарту.

05 — Номинальное напряжение 300/500 В.

07 — Номинальное напряжение 450/750 В.

В — ПВХ изоляция.

K — Гибкий сердечник для стационарной установки.

Кабели с изоляцией из сшитого полиэтилена:

N — Изготовлено в соответствии с немецким стандартом VDE (см. Выше).

Y — ПВХ изоляция (YnKY).

2Y — Полиэтиленовая изоляция.

2X — Изоляция из сшитого полиэтилена.

S — Медный экран.

(F) — Продольное уплотнение.

(FL) — Продольное и поперечное уплотнение.

E — Трехжильный кабель.

R — Броня из стальной круглой проволоки.

Кабель представляет собой сложное электротехническое изделие с большим количеством элементов (токопроводящие жилы, изоляция, оболочка, экраны, наполнители, защитные покрытия, оболочки и т. Д.). Обдумайте их цель.

Проводники

Токопроводящие жилы — это основной конструктивный элемент силового кабеля, предназначенный для прохождения электрического тока. Кабели имеют основную и вспомогательную жилы.К основным, т.е. предназначенным для выполнения основной функции кабельного изделия, относятся фазные токопроводящие жилы и нулевые жилы, а к вспомогательным жилам — заземляющие жилы.

Фазовые сердечники используются для передачи электрической энергии от источника к электрическому приемнику.

Нулевые жилы — предназначены для подключения к нейтрали источника и пропускания разности фазных токов при неравномерной фазной нагрузке. Нулевые жилы выполняют функцию нулевого рабочего проводника (Н).

Заземляющие жилы — предназначены для соединения металлических частей электрического устройства, не находящихся под рабочим напряжением, к которому подключен кабель, с контуром защитного заземления с целью повышения уровня электробезопасности.Заземляющие проводники служат нейтральным защитным проводом (PE).

Нулевые жилы и заземлители могут быть выполнены с меньшим сечением, чем фазные.

Таблица — Номинальные сечения многожильных кабелей с пластиковой изоляцией (ГОСТ 31996-2012).

Токопроводящие жилы силовых кабелей обычно изготавливают из алюминия или меди, однопроволочные или многопроволочные, по ГОСТ 22483-2012. По форме поперечного сечения жилы бывают круглыми или фасонными (обычно секторные или сегментные, бывают и прямоугольные).

Рисунок. Сечение жил кабеля: а — круглое сечение; б — сегментный разрез; in — секторный раздел.

Для кабелей с бумажной (ГОСТ 18410-73) и пластиковой (ГОСТ 31996-2012, ГОСТ 16442-80) изоляцией используется круглая форма жил для одножильных кабелей всех сечений, для многожильных кабелей с сечение до 16 мм 2 включительно, а также для многожильных кабелей всех сечений, имеющих отдельные оболочки. Токопроводящие жилы многожильных кабелей с зонной бумажной или пластиковой изоляцией сечением 25 мм 2 и более выполняются секторной или сегментной формы.

Кабели с резиновой изоляцией производятся только с жилами круглой формы (ГОСТ 433-73).

Таблица — Объем различных форм токопроводящих жил силовых кабелей до 1 кВ

Изоляция кабеля	Тип сердечника	Номинальное сечение, мм 2
		круглая форма		форма
		медь	алюминий	медь	алюминий
бумага	однопроводной	6-50	6-240	25-50	25–240
бумага	многопроволочный	25-800	70-800	25-400	70–240
пластик	однопроводной	1,5-50	2,5–300	—	25-400
пластик	многопроволочный	16–1000	25–1000	25-400
резина	однопроводной	1-50	2,5-240	—
резина	многопроволочный	16–240	70-400	—

Многие важные характеристики зависят от материала и конструкции жил кабеля.Жилы медных проводящих кабелей имеют меньшее электрическое сопротивление, чем алюминиевые, поэтому потери мощности в таких кабелях (с тем же поперечным сечением и величиной тока) будут ниже, а пропускная способность по току выше (с тем же сечением). Кроме того, медные проводники обладают лучшими механическими свойствами по сравнению с алюминием, что можно сказать о многопроволочных проводниках по сравнению с однопроволочными. Такие проводники (медные и многопроволочные) лучше воспринимают изгибающие и растягивающие силы, действующие на кабель при эксплуатации.Однако кабель с медными жилами дороже и имеет большую массу, чем кабель с алюминиевыми жилами.

Таблица — Сравнение характеристик силовых кабелей с медными и алюминиевыми жилами *

* — характеристики кабеля взяты из каталога ЗАО «Завод Южкабель»;

** — цены приблизительны по данным онлайн-источников за 2016 год.

ГОСТ Р 53769-2010 переведен на межгосударственный стандарт ГОСТ 31996-2012.

«Кабели силовые с пластиковой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ. Общие технические условия »

Стандартная информация

1. РАЗРАБОТАН Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности» (ОАО «ВНИИКП»)

2. ВВЕДЕНИЕ Технический комитет по стандартизации ТК 46 «Кабельная продукция»

3. УТВЕРЖДЕНО И ВНЕДРЕНИЕ Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2010 г.9-я

4. Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта IEC 60502-1: 2004 «Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 до 30 кВ включительно. Часть 1. Кабели на номинальное напряжение 1 и 3 кВ »

5. В настоящем стандарте используются изобретения, защищенные патентами и свидетельствами Российской Федерации на полезную модель:

№

Патент на полезную модель № 68761 от 3 июля 2007 г., «Силовой кабель»;
42349 от 20.05.2004 «Кабель силовой»;
№ 40527 от 20.05.2004 «Кабель силовой»;
от 25.09.2003 № 35469 «Кабель силовой для работы в химически активных и взрывоопасных зонах». Патентообладатель — Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности»;
от 21.01.2003 № 30027 «Кабель силовой»;
№ 30026 от 21.01.2003 «Кабель силовой».Собственники — Закрытое акционерное общество «Москабельмет», Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности»;
№ 20407 от 14.06.2001 «Кабель силовой». Владелец — Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности»

6. ВНЕДРЕНИЕ ВПЕРВЫЕ Информация о поправках к настоящему стандарту публикуется в ежегодно публикуемом информационном указателе «Национальные стандарты», а текст изменений и дополнений публикуется в ежемесячно публикуемых информационных знаках «Национальные стандарты».В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно публикуемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты также размещаются в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г.184-ФЗ «О техническом регулировании» и правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0 — 2004 «Стандартизация в Российской Федерации. Ключевые моменты

Стандартная информация

1 Разработано Открытым акционерным обществом «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности» (ОАО «ВНИИКП»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 46 «Кабельная продукция»

3 УТВЕРЖДЕН И ВНЕСЕН ПРИКАЗОМ ФЕДЕРАЛЬНОГО АГЕНТСТВА ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта IEC 60502-1: 2004 «Силовые кабели с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 до 30 кВ включительно.Часть 1. Кабели на номинальное напряжение 1 и 3 кВ »

5 Настоящий стандарт реализует положения статьи 17 Федерального закона от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании»

7 В настоящем стандарте используются изобретения, защищенные патентами и свидетельствами Российской Федерации на полезную модель:

№

Патент на полезную модель № 68762 от 3 июля 2007 г., Силовой кабель;
№ 68761 от 3 июля 2007 г., «Силовой кабель»;
42349 от 20.05.2004 «Кабель силовой»;
№ 40527 от 20.05.2004 «Кабель силовой»;
от 25.09.2003 № 35469 «Кабель силовой для работы в химически активных и взрывоопасных зонах». Патентообладатель — Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности»;
от 21.01.2003 № 30027 «Кабель силовой»;
№ 30026 от 21.01.2003 «Кабель силовой».Собственники — Закрытое акционерное общество «Москабельмет», Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности»;
№ 20407 от 14.06.2001 «Кабель силовой». Владелец — Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности»

В настоящее время существует огромный ассортимент проводов и кабельной продукции с отличными характеристиками от самых разных производителей.Сегодня в магазинах можно приобрести кабельно-проводниковую продукцию с разной конструкцией жил и разными изоляционными покрытиями.

Для устройства современной электрики в жилых помещениях чаще всего используется кабель ВВГ, плоский, с медными жилами, который соответствует утвержденным государственным стандартам качества кабельной продукции.

В основном используются стандартные сечения проводов: 1,5 мм², 2,5 мм², 4 мм² и 6 мм². Для ввода в квартиру используются проводники сечением 10 мм².

Расшифровка маркировки кабеля ВВГ.

Попробуем разобраться, что означает маркировка «ВВГ», на какие характеристики она указывает. (Эту ликбез подготовил наш электрик в Сергиевом Посаде, за что ему огромное спасибо).

Материал, используемый для токопроводящей жилы, обозначается буквой «A» в начале маркировки, если это алюминий, и остается немаркированным, если это медь.

Материал, из которого изготовлена изоляционная оболочка токопроводящих жил, следующий:

«Б» — поливинилхлорид;
«П» — полимерная изоляция;
«Пв» полиэтилен.

Изоляция проводов стандартно имеет цветовую маркировку. Ноль синий, заземление желто-зеленое, оставшийся провод фазный.

Тип оболочки кабеля обозначается буквами:

«Б» — поливинилхлорид;
«Шв» — с защитным шлангом;
«Шп» — с защитным шлангом из полиэтилена;
«P» — полимерный наружный слой.

Наличие брони отмечается отдельно:

«Б» — бронированный;
«G» — голый.

В конце разметки указывается форма:

без обозначения — обыкновенный круглый;
«П» плоский.

Исходя из вышеизложенного, маркировку ВВГ можно расшифровать так: кабель медный, с изоляцией из поливинилхлорида, с внешней оболочкой из поливинилхлорида, голый (без брони), круглый.

Кабель ВВГ и пожарная безопасность.

Кабели

ВВГ также имеют разные знаки пожарной безопасности в зависимости от типа винилового изоляционного покрытия:

без обозначения — при однократном монтаже не распространяет горение, при необходимости прокладки рядом нескольких кабелей с такими характеристиками необходимо использовать дополнительную защиту от горения, например, гофрированную трубу;
«Нг» — не поддерживает горение, в том числе с групповым;
«Ng-ls» (Low Smoke) — не поддерживает горение, кроме того, имеет пониженное дымо- и газовыделение;
«Ng-frls» (Fire Resistance Low Smoke) — огнестойкий, не поддерживает и не распространяет горение при групповой установке, при этом выделение газа и дыма снижено.

ГОСТ или ТУ, а может ВВГ поддельный?

ГОСТ 31996-2012 введен приказом Росстандарта № 1414 от 29.11.2012 в соответствии с решениями Межгосударственного совета по стандартизации, метрологии и сертификации стран-участниц СНГ и Таможенного союза и действует с 01.01.2014.

Стандарт подготовлен методом оболочки на основе национального стандарта ГОСТ Р 53769-2010 «Кабели силовые с пластиковой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ. Общие технические условия », которые в связи с этим были отменены с 01.01.2014. То есть это ОТУ (общие технические условия).

На основании ГОСТ 31996-2012 все производители обязаны разработать ТУ (ТУ), согласовать с НИИКП, получить разрешение, сертификат на изготовление продукции и только потом выпускать кабель. . То есть вся кабельная продукция изготавливается на основании утвержденных технических условий, а кабель маркируется ГОСТом (ОТУ).

Следовательно, маркировки ГОСТ на кабель быть не может. Это один из способов отличить подделку. Исключение составляет кабельная продукция, выпускаемая только по заказу Минобороны РФ. В этом случае ГОСТ 16442-80 остается в силе, поскольку к этому стандарту есть военное дополнение — ГОСТ ВД 16442-80.

Как отличить фальшивый кабель ВВГ?

Итак, у кабеля много разных характеристик. Самыми важными для нас будут:

материал, из которого изготовлен сам проводник;
материал, из которого сделана изоляция;
площадь поперечного сечения проволоки, то есть ее толщина.

Кабель может не соответствовать стандартам по составу проводящего металла. Например, будет занижено количество меди, добавлено что-то еще для компенсации массы, и хорошо, если это будет алюминий. Трудно угнаться за фантазией недобросовестных производителей. Поэтому при выборе кабеля не стоит рассматривать самый дешевый вариант, но и дорогая цена не убережет вас от подделки. Вы должны выбирать кабельную продукцию проверенных брендов производителей, которым вы можете доверять.

Ковка кабеля ВВГ опасна, если используется дешевый плетеный материал. Например, заявлено, что оболочка сделана из поливинилхлорида, который не поддерживает горение. Но на самом деле характеристики тесьмы не будут соответствовать стандартам качества, скорлупа будет гореть как спички, выделяя ядовитый дым. С точки зрения пожарной безопасности нужно тщательно выбирать кабель.

Что ж, хит сезона: так называемые усеченные. Недобросовестные производители нещадно уменьшают толщину проволоки, иногда даже вдвое.В результате, например, провода, идущие к розеточным группам с площадью сечения 2,5 мм², на самом деле имеют сечение меньше 1,5 мм². Мы наблюдали такую фальшивку, когда нас пригласили диагностировать новую электрику в Щелково в новостройке. Это меньше допустимого для токопроводящих проводов, предназначенных для освещения, то есть лампочек. Как только по такому кабелю пройдет нагрузка от обогревателей, стиральной машины или другой мощной техники, он сгорит.Вы понимаете, какие могут быть последствия.
