Силовые щиты, для чего предназначены и в каких сферах могут использоваться

Силовой щит (ЩС) – это своего рода вводно-распределительное устройство (ВРУ), которое необходимо для приема, ввода, распределения и учета (при наличии блока учета) электрической энергии. Его питание может осуществляться от одной или нескольких входящих цепей. Также ЩС предусматривает соединение с одной и более отходящими электрическими цепями.

Назначение силовых щитов

Силовой распределительный щит – необходимый элемент в силовых и осветительных установках зданий любого назначения. В электроснабжении это устройство играет центрально-распределительную роль. Оно помогает правильно распределять и защищать электросети объектов с разным числом потребителей.

В щитке содержится защитная, показывающая и коммутационная аппаратура. За счет своих конструктивных особенностей

распределительный щит выполняет несколько функций:

Обеспечивает электроприборы необходимым напряжением (до 380 В).
Защищает от перегрузки и токов короткого замыкания (при наличии блока УЗО или дифференциальных автоматических выключателей).
Разделяет цепь питания на отдельные группы, за счет чего предохраняет от перекоса фаз.
Позволяет производить отключение линий групповых цепей.

Сфера применения и конструкция силовых щитов

Монтаж силового щита необходим на любых объектах: в частных домах, на крупных промышленных производствах, в офисных и торговых помещениях, многоквартирных домах и пр. Комплектация щитка предполагает наличие основного автоматического выключателя (или рубильника в ВУ). С помощью него при необходимости можно полностью обесточить дом. Еще в комплекте присутствуют счетчик и предохранители.

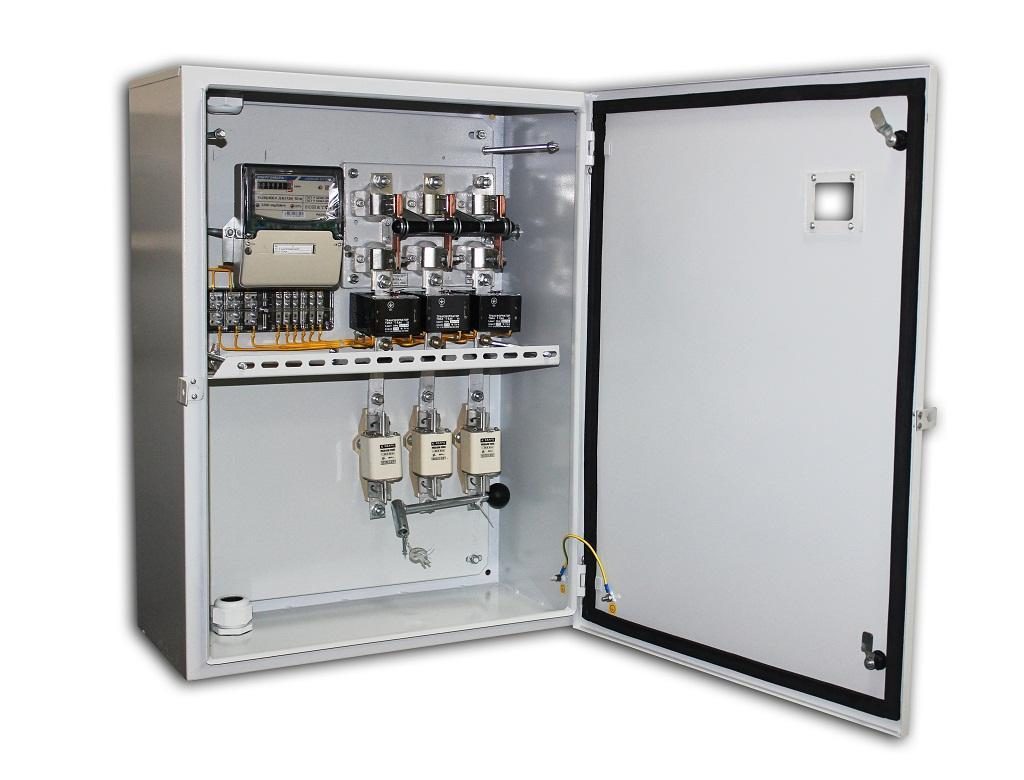

Внешне силовой щит – это металлический шкаф с дверцей. Внутри него и располагается перечисленное оборудование. В список общего внутреннего содержимого щитка входят:

вводный автоматический выключатель;
клеммы, шины и другие коммутационные элементы;
счетчик электроэнергии;
одно или несколько УЗО;
автоматические выключатели, предохранители и другие элементы управления или защиты;

Для установки распределительных щитков рекомендуется выбирать место у входа. Оно должно быть сухим, рядом не могут располагаться отопительные приборы. Коммутацию оборудования щита производят на металлические DIN-рейки. Их крепление должно обеспечивать возможность свободного расположения между и под устройствами коммутационных проводов.

Щит силовой изготавливают из разных материалов:

Пластика. Чаще всего это небольшие распределительные щитки, устанавливаемые внутри помещений. Весь корпус пластиковый, а крышка часто выполняется прозрачной для упрощения контроля состояния содержимого.

Металла. Щитки выполняют полностью металлическими или со вставками из прозрачного пластика или стекла. Вставки размещают на лицевой панели, чтобы иметь возможность контролировать режим работы внутренних элементов.

Разновидности силовых щитов

В зависимости от места установки выделяют силовые щиты для установки снаружи или внутри помещений. Для наружного монтажа у корпуса есть соответствующая защита от проникновения влаги, пыли и т.д.. Она может иметь несколько степеней, которые и определяют место, где можно установить щиток. Наиболее распространены следующие степени защиты:

IP20, IP30. Не обладают защитой от влаги, поэтому могут устанавливаться только внутри помещений в условиях нормальной влажности. Защищены только от механического воздействия.
IP44, IP54. Кроме повышенной защиты от посторонних предметов, обладают защитой от влаги. Допускаются к установке в помещениях с повышенной влажностью. При монтаже снаружи должны располагаться вне попадания прямой струи воды.
IP55, IP65. Самые защищенные щитки, которые можно эксплуатировать снаружи помещений и внутри даже в условиях агрессивных сред. IP55 имеет частичную защиту от пыли, а IP65 – полную пыленепроницаемость.

Силовые щиты по способу установки

В зависимости от способа монтажа щиты бывают:

Навесными, или накладными. Монтируются непосредственно на стену или другую строительную конструкцию. Весь корпус располагаются снаружи основания, на котором он расположен.
Встраиваемыми. Их монтируют в нишу – углубление, специально подготовленное в стене. Снаружи остается видимой только крышка, а весь корпус утоплен в стену.
Напольными. Корпус располагается на напольном покрытии, либо на специальной подставке на полу.

По назначению

Комплектация распределительных щитов может включать разные электрические устройства, защитные и управляющие элементы. Все зависит от назначения оборудования. Оно же определяет, какой будет

цена силового щита. Его виды по назначению следующие:

ВРУ – водно-распределительное устройство. Принимают электрическую энергию от питающих линий электросети или силовых трансформаторов.
ГРЩ – главный распределительный щит. То же ВРУ, только принимает и распределяет электроэнергию внутри зданий или квартиры.
Групповой щиток. Контролирует отдельные группы потребителей тока: бытовые приборы, светильники, штепсельные розетки и пр. Оснащен аппаратами защиты (автоматическими выключателями) и коммутации. Аналогами выступают квартирный и этажный распределительные щитки.,

Особенности подключения силовых щитков

Подключение к силовому щиту оборудования и системы освещения, а также соединение внутри шкафчика выключателей, УЗО, ограничителей и других элементов ЩС может осуществляться с помощью различных установочных и соединительных проводов:

ПАВ. Провод установочный с алюминиевой токопроводящие жилой с ПВХ изоляцией. Провод представлен в одно- и многопроволочном исполнении класс гибкости 1, 2.
ПВС. Провод бытовой для подключения бытовых приборов и удлинителей в ПВХ изоляции и ПВХ оболочке с медными многопроволочными жилами 5 класса гибкости.
ПуВ. Провод установочный с медной жилой и изоляцией из ПВХ-пластиката класс гибкости 1, 2.

ПуГВ. Провод с ПВХ изоляцией установочный используется для подключения стационарных агрегатов и приборов класс гибкости 5.
ШВВП. Шнур бытовой с ПВХ изоляцией И ПВХ оболочкой предназначен для присоединения светильников, БРА и комнатных торшеров.

Пакеты проводов стягивают хомутами в пучки, а контакты зачищают и обжимают наконечниками. Длина проводников подбирается так, чтобы исключить их провисание. Компания «Бонком» предлагает купить кабельную продукцию от крупнейших производителей. В наличии на складе представлены все перечисленные провода, которые можно заказывать в любом объеме.

Вся продукция проходит официальное оформление и отправляется с пакетом необходимых документов. Большой склад площадью более 2500 м

2, а также оснащение краном и погрузчиками позволяет компании формировать крупные заказы сразу от нескольких клиентов. Поэтому ваш заказ будет доставлен оперативно и точно в срок.

Щиты распределительные вводные

Главная » Продукция » Вводно-Распределительные Устройства (ВРУ) » Щит распределительный вводной Категория: ВРУ, Краткое наименование: ЩРВ Расшифровка: Щит распределительный вводной

ГОСТ: ГОСТ_32396-2013 Техническое условие:

ТУ 3434-003-80486531-2011

Щиты вводно-распределительные предназначены для приема, распределения и учета электроэнергии напряжением 380/220 В в сетях трехфазного переменного тока частотой 50 Гц.

Устройства вводно-распределительные (ВРУ) для жилых и общественных зданий предназначены для приема, распределения и учета электроэнергии напряжением 380/220 В в сетях трехфазного переменного тока частотой 50 Гц в четырехпроводных и пятипроводных сетях с системами заземления TN-C, TN-C-S, TN-S для защиты линий при коротких замыканиях и перегрузках, а также для редких оперативных включений и выключений.

Устройства ВРУ применяются в жилых и общественных зданиях, а также в зданиях другого назначения по ГОСТ Р 51321.1-2007, ГОСТ Р 51732-2001 не взрывоопасной, не пожароопасной, в условиях умеренного климата.

Вводные панели ВРУ имеют:

1. Отделение учета, в котором устанавливаются трансформаторы тока, узел учета электроэнергии, приборы контроля тока и напряжения.
2. Отделение ввода (рубильники и предохранители).

Вводные панели ВРУ обеспечивают:

ввод трехфазной электрической сети напряжением 380/220 В;
распределение электрической энергии по трехфазным и/или однофазным цепям;
защиту всех цепей от перегрузок и токов короткого замыкания;
учет электрической энергии в трехфазной и однофазной цепях потребления;

нечастые (до 6 раз в сутки) оперативные включения и отключения отходящих цепей.

Вводные панели ВРУ классифицируют:

вводные — для ввода и учета электрической энергии;
вводные с АВР — с аппаратурой автоматического ввода резерва;
распределительные, для распределения электрической энергии, применяемые совместно с вводными;
вводно-распределительные, для ввода, учета и распределения электрической энергии.

Запросить расчёт

Щиты распределительные. Сборка ЩР, ШР, ЩРС, ЩС.

Что такое распределительный щит типа ЩР?

Под понятием щитом ЩР мы подразумеваем распределительное устройство служащее для приема и передачи электрической энергии, которые так же выполняет функции защиты от короткого замыкания и токов утечки. В основном щиты распределительные типа ЩР имеют не большой габарит и выполняют функцию распределительного щита отвечающего за какой то сектор жилого или торгового помещения.
Данные щиты могут так же по другому называться:

ЩР -щиты распределительные
ШР -шкафы распределительные
ЩРС- щиты распределительные силовые
ЩС – щиты силовые
ШРС – шкафы распределительные силовые

Из чего состоят щиты распределительные типа ЩР, ШР, ЩРС, ЩC?

Данные изделия разделяются на два типа по способу установки: навесные и внутренние (для установки в стену). Вы так же можете выбрать материал оболочки шкафа: пластик или металл. Пластик выглядит более эстетично и подойдет для каких то торговых или жилых помещений, металл чаще берут для складских зон или промпредприятий. Внутри щит может комплектоваться различными рубильниками, выключателями нагрузки, счетчиками, автоматическими выключателями, устройствами защиты от токов утечки, контакторами и т.д. Все щиты мы собираем под заказ, поэтому его модификация всегда обсуждается с клиентом.

По каким параметрам выбрать щит распределительный?

Существует несколько основных параметров для данных щитов:

Габарит щита должен удовлетворять посадочным размерам (размеру помещения)
Способ установки: встроенный в стену или навесной
Материал корпуса: металл или пластик
Степень зашиты корпуса: ip21, ip54, ip65, ip66.
Распределительная аппаратура внутри щита (как по проекту или подбираем для вас отталкиваясь от ваших задач и пожеланий).

Цена щита ЩР и срок сборки.

Цена данного изделия зависит от многих факторов. Основными факторами являются: количество распределительной аппаратуры внутри шкафа и ее ценовой сегмент. Надо понимать что шкаф собранный на комплектующих АВВ будет в разы дороже щита ИЭК. Но щит АВВ будет просто безупречного качества, а ИЭК будет бюджетным щитом, выполняющим свои функции.

Пример цены щита ЩР на аппаратах АВВ:

Щит ЩР1	шт.	1	7 258,69
Щит распределительный навесной ЩРн-П-24 IP41 пластиковый белый прозрачная дверь (MKP12-N-24-40-10))	шт.	1
Рубильник OT40M3 3п модульный (2497R0490)	шт.	1
Выключатель автоматический однополюсный 10А С S201 6кА (S201 C10)	шт.	14
Комплект монтажных частей	шт.	1
Щит ЩР2	шт.	1	6 956,33
Щит распределительный навесной ЩРн-П-24 IP41 пластиковый белый прозрачная дверь (MKP12-N-24-40-10))	шт.	1
Рубильник OT63F3 3п с рукояткой DIN/винт (1SCA105332R1001)	шт.	1
Выключатель автоматический однополюсный 10А С S201 6кА (S201 C10)	шт.	14
Комплект монтажных частей	шт.	1
Щит ЩР3	шт.	1	10 258,00
Щит распределительный навесной ЩРн-П-36 IP41 пластиковый белый прозрачная дверь (MKP12-N-36-40-05)	шт.	1
Рубильник OT63F3 3п с рукояткой DIN/винт (1SCA105332R1001)	шт.	1
Выключатель автоматический однополюсный 10А С S201 6кА (S201 C10)	шт.	19
Комплект монтажных частей	шт.	1

Заказать распределительные щиты ЩР, ШР, ЩРС, ЩС?

Для того чтоб вас сделать заказа данных изделий на нашем предприятие вам достаточно сбросить заявку на нашу общую почту [email protected] или связаться с нами по телефону +7(495)989-21-83 К заявке обязательно прикрепите схемы если они у вас есть или напишите ваше техническое задание в любой произвольной форме. Команда наших профессионалов всегда готова вам помощь в решение абсолютно любой задачи.
