Распиновка usb штекера: Распиновка микро usb на плате. Распиновка разъема мини и микро USB. Распайка-распиновка коннекторов микро- и мини-USB

Содержание

Распиновка кабеля юсб

В этой статье я расскажу вам как правильно припаять micro USB штекер на планшете не испортив его. Часто стали приносить мне на ремонт планшеты с такой проблемой,вырвали micro USB с «корнем», задели нагой за шнур,когда тот лежал на зарядке или по другой причине. Планшет прибор хрупкий и с ним надо относиться бережно и аккуратно, так я говорю своим клиентам. Итак принесли вам планшет с оторванным штекером или когда его ещё не полностью оторвали,аккуратно разбираем его, в основном нижняя крышка планшета крепиться на пластмассовых так называемых защёлках и обычно она закручивается на несколько маленьких болтиках.

Убедившись что все винты откручены мы берём скальпель или нож с тонким лезвием и аккуратно поддеваем крышку по всему периметру прорези,легонько поворачивая лезвие в верх в сторону крышки,тем самым освобождая пластмассовые фиксаторы из пазов корпуса планшета. Это делать надо с минимальным усилием,запомните если фиксаторы при небольшом усилие не расфиксируются,то значит вы делаете что то не правильно, лучше спокойно и не торопясь попробуйте разобраться в принципе фиксации клипсов и в какую сторону нужно поворачивать лезвие скальпеля.

Поверьте в случае неудачной разборки очень тяжело в дальнейшем восстановить крепление, придётся клеят фиксаторы если вы ещё соберёте маленькие пластмассовые осколки.

Допустим вам удалось аккуратно снять крышку,далее вам необходимо отпаять аккумуляторную батарею которая находиться внутри, отпаивать выводы необходимо так как вы не сможете перевернуть плату и добраться до micro USB штекера,да и отпаять выводы от батарее нужно для того чтобы случайно не замкнуть что нибудь и не вывести из строя ваш планшет. Итак, мы отпаяли выводы аккумулятора и открутили все крепёжные венты самой платы, далее переворачиваем её,хочу отметить что если шлейфы между главной платой и экраном,позволяют перевернуть плату, то желательно шлейф не трогать.

Теперь перейдём непосредственно к нашему micro USB разъёму,вооружимся увеличительным стеклом и внимательно осмотрим сам штекер и выводы дорожек которые подходят к нему, если дорожки целые и не отслоились,то это очень хорошо.Берём паяльник не более 25 Ватт и на плате зачищаем вывода дорожек, где раньше находился сам штекер. Выводов должно быть пять. Далее берём штекер и приклеиваем его к плате супер клеем,клея надо немного,лучше взять спичку и макнуть её в клей, затем

равномерно распределить его по всей нижней поверхности штекера. Дальше когда клей немного подсохнет, можно будет припаивать вывода между платой и micro USB. Но если выводы дорожек оторваны на плате,то можно попытаться сделать вот что с начало нужно с помощью увеличительного стекла отыскать все концы дорожек,если это возможно и зачистить их концы от лака и залудить,но учтите,перегревать не в коем случае нельзя, а затем также приклеиваем штекер и припаиваем выводы между разъёмом и дорожками с помощью тонких проволочек.

Если допустим нет возможности восстановить все дорожки на плате,то можно попытаться сделать хотя бы просто заряжалась аккумуляторная батарея планшета,для этого на понадобиться припаять только два вывода плюс и минус,они расположены на штекере первый и последний, обратите внимание на рисунок, я указал их стрелкой. Но при таком раскладе вы не сможете подключить свой планшет к компьютеру или к внешнему USB-модему, Flash памяти.

На этом всё,желаю успеха. Подробную информацию можно прочитать на моём сайте,а также посмотреть скриншоты по разборке планшета. Есть в наличие: книги, справочники, журналы, схемы. radiorodot

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

  • SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
  • CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
  • DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
  • ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип.

Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — .

Интерфейс USB широко используется в современных электронных устройствах. Практически на всех мобильных устройствах установлен микро- или мини-ЮСБ коннектор. Если разъем перестал работать, то для его ремонта необходимо знать распиновку micro-USB. Ситуация усложняется тем, что многие производители гаджетов выполняют распайку контактов по-своему. Изучив возможные варианты цоколевки, можно справиться с проблемой.

Назначение и виды

Коннектор USB обладает хорошим набором функций. С его помощью можно не только передавать большие объемы информации с высокой скоростью, но и обеспечить девайс питанием. Новый интерфейс довольно быстро заменил на компьютерах старые порты, например, PS/2. Сейчас вся периферия подключается к ПК именно с помощью портов ЮСБ.

На сегодняшний день было создано 3 версии коннектора USB:

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

  • F — «мама».
  • M — «папа».

В этом вопросе все должно быть понятно и без объяснений.

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

  • Красный — положительный контакт постоянного напряжения в 5 В.
  • Белый — data-.
  • Зеленый — data+.
  • Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

Разъемы micro и mini

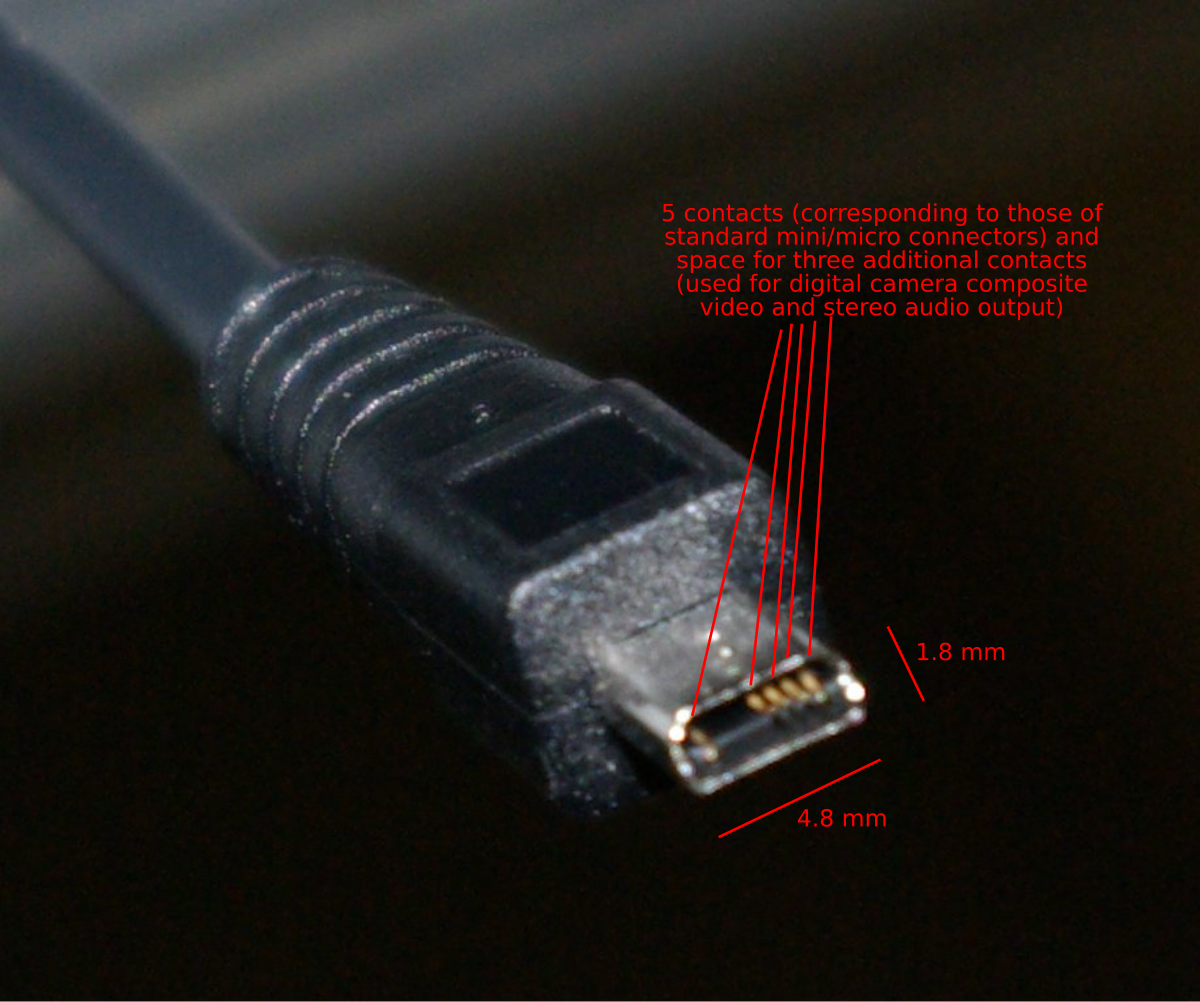

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Эти коннекторы появились благодаря выходу на рынок большого количества устройств небольших габаритов. Так как они внешне похожи, часто у пользователей возникают сомнения о принадлежности разъема к тому либо иному форм-фактору. Кроме некоторого отличия в габаритах, у микро-ЮСБ на задней стороне расположены защелки.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом , через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Зная цоколевку различных видов коннекторов USB, можно найти и устранить неисправность. Чаще всего это требуется в ситуации, когда из строя вышло «родное» зарядное устройство, но у пользователя есть блок питания от смартфона другого производителя.

В связи с учебой за границей, пришлось пересесть полностью на ноутбук. С собой взял свою геймерскую мышку SS Kana. Само собой, проводная мышь не рассчитана на частые перемещения, со временем шнур стал заламываться у самого основания, все чаще контакт стал пропадать. В течение последних трех месяцев я старался поддерживать работоспособность мышки, даже перестал брать её на занятия, но наступил день П, и контакт пропал окончательно; никакие манипуляции уже не давали результата.
Мои Жадность за дорогую мышку и Лень идти покупать новую сплотились против меня и заставили чинить контакт. Сразу оговорюсь, что данную статью пишу пост-фактум, пошагово я ничего не записывал, но я покажу на примере, как это делается. Качество фотографий оставляет желать лучшего, но суть уловить можно.
Оборудование
Нож. Все. Изоленты или каких-нибудь инструментов у меня под рукой нет.
Обычный кухонный нож. Достаточно острый, чтобы без проблем резать изоляцию.
Первоначальный вариант включал в себя пайку казеным паяльником, полученным в универе, однако в силу некоторых обстоятельсв, которые я опишу далее, пришлось все переделывать заного.
Первоначальный вариант
Как я уже сказал, кабель переломился у самого основания. Чтобы хоть немного получить места, я обстрогал ножом штекер и зачистил все четыре провода. Оплетку кабеля скрутил и отвернул в сторону, после чего отправился в универ за паяльником. Мне дали старенький паяльник, катушку с миллиметровым припоем и баночку с флюсом. Опыт пайки у меня есть, поэтому получилось нормально. Единственный недостаток — так как все четыре провода очень короткие, расположены на одном уровне, а изоляции у меня не было, получилась своеобразная «розочка» из проводов, торчащих в разные стороны. Однако, пробный запуск оказался удачным — мышка ожила, и я, гордый собой, вернулся в общежитие.
Но там меня ждало разочарование. Не вдаваясь в подробности, у меня, скорее всего, коротнули черный и красный провода и ноут заблокировал USB-гнездо. Поэтому что бы я дальше не делал, мышка не реагировала.
Я, пытаясь разобраться, стал грешить на оплетку (что она коротит провода), даже отрезал её, он ничего не помогло. В итоге, я полностью отрезал вилку и решил сделать все по-новой. Стоило бы перезагрузить компьютер и попробовать снова, скорее всего, мышь бы заработала. Кто знает…

Соединение очень мелкое, нормальной камеры у меня нет. Просто все четыре провода торчат пучком из штекера и к каждому припаян соответствующий провод. Оплетка отрезана, т.к. я думал, что она коротит провода. Неважно.
Соединение кабелей
Уже под вечер я достал мышь из ящика стола и принялся за дело. Первым делом, я взял новую вилку от ненужного mini-USB кабеля.

USB-шнуры мало чем отличаются друг от друга — четыре провода (черный и красный для питания, белый и зеленый для информации) и оплётка. Поэтому любой USB-кабель подойдет.

При починке я использовал метод, описанный . Вкратце — многожильные кабели соединяются «лесенкой». Таким образом, провода не касаются друг-друга и соединение получается тоньше.
На примере оставшегося куска провода я покажу, как это делается. Сперва, аккуратно отрезаем верхнюю изоляцию на длину около четырех-пяти сантиметров.


Расплетаем оплётку и отводим в сторону.


Затем оголяем 4 провода «лесенкой» — красный только самый кончик, чтобы скрутить; белый чуть подлиннее, с расчетом, чтобы не задевать красный; затем зеленый. Черный зачищаем дальше всех. Другой кабель оголяем точно так же, только зеркально — черный только кончик, затем зеленый, белый и красный у самого основания. Таким образом, мы исключаем замыкание проводов между собой.


Осталось только соединить два кабеля между собой. Каждый провод соединяем скруткой. Надеюсь, цвета Вы не перепутаете. После скрутки, лишние провода лучше обрезать, чтобы избежать ненужных контактов.


В своем варианте я еще покрыл все это дело куском верхней изоляции, чтобы избежать касания с оплеткой. В дальнейшем, я планирую либо достать где-нибудь изоленту, либо попросить бесцветный лак у девушек для изоляции.


После обработки изолентой, разумеется, это все примет божеский вид, а пока оплётка будет нависать таким странным образом. Соединение рабочее, никаких лишних контактов нет. Мышка работает как новая!

Однако
Сразу мышка работать отказалась. Уже было совсем отчаявшись, я заметил сообщение системы о нарушениях работы USB-входов. Как я уже говорил, первоначальный вариант закоротил контакты и ноут отрубил USB-входы. После перезагрузки, мышь снова заработала. Конечно, соединение недолговечное, без изоленты никак, однако мышь работает.

Спасибо за внимание. Надеюсь, эта статья Вам помогла.

P.S. это моя первая статья на Хабре. Спасибо за инвайт!

Интерфейс USB (универсальная последовательная шина) активно используется уже 2 десятилетия, и за это время было создано несколько стандартов. Впервые это произошло в 1997 году, когда на материнских платах появился соответствующий разъем. Сегодня речь пойдет о стандартах и распиновке USB, но сначала необходимо отметить преимущества шины.

Одним из главных среди них является поддержка Plug & Play. Сейчас после подключения девайса уже не требуется вручную устанавливать нужные драйвера и производить перезагрузку персонального компьютера.

Шина не только позволяет передавать информацию, но и обеспечивает питанием подключенное устройство. В результате появилась возможность создавать мобильные сетевые и звуковые карты, а также другие виды контролеров.

Версии USB

В настоящее время создано 3 стандарта этого интерфейса. Основные отличия между ними заключаются не в распиновке разъема USB, а d скорости обмена информацией. При этом обеспечивается совместимость новых версий с предыдущими, что значительно облегчило жизнь пользователям.

Тип 1.1

Этот стандарт способен обеспечить скорость передачи информации до 12 Мб/с. Во время его создания это был хороший показатель, но все же существовал более скоростной интерфейс- IEEE 1394 или FireWire (до 400 Мб/с), разработанный компанией Apple. Однако ЮСБ 1.1 получил довольно широкое распространение и применялся на протяжении нескольких лет.

Среди основных характеристик данной спецификации следует отметить:

  • Возможность подключения более 100 устройств, в том числе и хабы.
  • Максимальная длина шнура 3 м.
  • Показатель напряжения шины составляет 5 В, а ток нагрузки — 0,5 А.

Тип 2.0

С появление сложных девайсов, например, цифровых фотокамер, возникла необходимость в более быстром интерфейсе. В результате появилась версия USB 2.0, который обеспечил скорость передачи информации до 480 Мб/с. Наличие аппаратной совместимости со стандартом 1.1 позволяет использовать старые устройства, но пропускная способность шины в такой ситуации резко снижается.

Следует учесть тот факт, что реальная пропускная способность ЮСБ 2.0 значительно отличалась от указанной в спецификации. Связано это с реализацией работы протокола, допускающего задержки в передаче пакетов данных. За последние годы появилась масса девайсов, для нормальной работы которых требовалась большая пропускная способность шина.

Тип 3.0

Это новый стандарт, массовое распространение которого началось в 2010 году. Он позволяет передавать информацию со скоростью до 5 Гб/с. Хотя распиновка ЮСБ разъема 3.0 и имеет некоторые отличия от 2-й версии, они полностью совместимы. Чтобы различать коннекторы этих стандартов, гнезда и штекера USB 3.0 маркируются синим цветом.

Также существуют определенные несоответствия в распайке разъемов. Показатель номинального тока увеличен до 0.9 А. В результате увеличилось количество периферийных устройств, для работы которых уже не требуется отдельный источник питания. Имеют собственную классификацию и коннекторы ЮСБ:

  • Тип A предназначен для подключения к гнезду, установленному на материнской плате компьютера или хабе.
  • Тип B используется в периферийных устройствах (принтерах).

Коннекторы второго типа имеют довольно большие размеры и не могут быть установлены на портативные гаджеты. Для исправления ситуации были созданы стандарты micro- и мини ЮСБ.

Распиновка разъемов USB 2.0 (типы, А и В)

Так как коннекторы первых версий универсальной последовательной шины не отличаются физически, то достаточно знать распайку последнего стандарта. На первый контакт подается питание в 5 В, а для передачи сигнала задействованы 2-й и 3-й провода. Распиновка USB кабеля по цветам выглядит следующим образом:

  • 1 — красный.
  • 2 — белый.
  • 3 — зеленый.
  • 4 — черный.

Распиновка разъема USB 3.0

В последней версии стандарта вместо 4 контактов используется 9. Цветовая схема распайки приведена на рисунке и имеет следующий вид:

  • Назначение контактов с 1 по 4 аналогично предыдущей версии.
  • 5−6 и 8−9 провода используются соответственно для передачи/приема данных по протоколу Super Speed.
  • 7 — масса сигнальных проводов.

Разъемы типа В версии 3.0 несовместимы с предыдущими стандартами.

Распиновка mini-USB аналогична микро, но в третьей версии интерфейса применяется только разъем последнего типа. Micro-USB 2.0 имеет 5 контактов, однако, используется лишь 4. В последней версии количество проводов увеличено в 2 раза. Контакты 1−5 выполняют те же функции, что и в коннекторах прежнего стандарта, а остальные предназначены для решения следующих задач:

  • 6−7 и 9−10 — соответственно для передачи/приема данных по высокоскоростному протоколу.
  • 8 — земля информационных проводов.

Цоколевка микро-ЮСБ для зарядки

Хотя все мобильные гаджеты заряжаются через разъем USB, единого стандарта нет, и каждый производитель разработал собственную схему. Можно использовать любой адаптер питания для подзарядки аккумулятора. Например, в iPhone для этого необходимо соединить контакты 2, 3 с 4 посредством резистора с номинальным сопротивлением в 50 кОм, а с 5 — 75 кОм. У главного конкурента Samsung Galaxy распиновка микро-USB разъема для зарядки более простая. Потребуется поставить перемычку между контактами 2 и 3, а 4 соединить с 5 резистором в 200 кОм.

Подключение мини юсб.

Что представляет собой распайка USB-разъема. Можно ли заряжать В связи с учебой за границей, пришлось пересесть полностью на ноутбук. С собой взял свою геймерскую мышку SS Kana. Само собой, проводная мышь не рассчитана на частые перемещения, со временем шнур стал заламываться у самого основания, все чаще контакт стал пропадать. В течение последних трех месяцев я старался поддерживать работоспособность мышки, даже перестал брать её на занятия, но наступил день П, и контакт пропал окончательно; никакие манипуляции уже не давали результата.
Мои Жадность за дорогую мышку и Лень идти покупать новую сплотились против меня и заставили чинить контакт. Сразу оговорюсь, что данную статью пишу пост-фактум, пошагово я ничего не записывал, но я покажу на примере, как это делается. Качество фотографий оставляет желать лучшего, но суть уловить можно.
Оборудование
Нож. Все. Изоленты или каких-нибудь инструментов у меня под рукой нет.
Обычный кухонный нож. Достаточно острый, чтобы без проблем резать изоляцию.
Первоначальный вариант включал в себя пайку казеным паяльником, полученным в универе, однако в силу некоторых обстоятельсв, которые я опишу далее, пришлось все переделывать заного.
Первоначальный вариант
Как я уже сказал, кабель переломился у самого основания. Чтобы хоть немного получить места, я обстрогал ножом штекер и зачистил все четыре провода. Оплетку кабеля скрутил и отвернул в сторону, после чего отправился в универ за паяльником. Мне дали старенький паяльник, катушку с миллиметровым припоем и баночку с флюсом. Опыт пайки у меня есть, поэтому получилось нормально. Единственный недостаток — так как все четыре провода очень короткие, расположены на одном уровне, а изоляции у меня не было, получилась своеобразная «розочка» из проводов, торчащих в разные стороны. Однако, пробный запуск оказался удачным — мышка ожила, и я, гордый собой, вернулся в общежитие.
Но там меня ждало разочарование. Не вдаваясь в подробности, у меня, скорее всего, коротнули черный и красный провода и ноут заблокировал USB-гнездо. Поэтому что бы я дальше не делал, мышка не реагировала.
Я, пытаясь разобраться, стал грешить на оплетку (что она коротит провода), даже отрезал её, он ничего не помогло. В итоге, я полностью отрезал вилку и решил сделать все по-новой. Стоило бы перезагрузить компьютер и попробовать снова, скорее всего, мышь бы заработала. Кто знает…

Соединение очень мелкое, нормальной камеры у меня нет. Просто все четыре провода торчат пучком из штекера и к каждому припаян соответствующий провод. Оплетка отрезана, т.к. я думал, что она коротит провода. Неважно.
Соединение кабелей
Уже под вечер я достал мышь из ящика стола и принялся за дело. Первым делом, я взял новую вилку от ненужного mini-USB кабеля.

USB-шнуры мало чем отличаются друг от друга — четыре провода (черный и красный для питания, белый и зеленый для информации) и оплётка. Поэтому любой USB-кабель подойдет.

При починке я использовал метод, описанный . Вкратце — многожильные кабели соединяются «лесенкой». Таким образом, провода не касаются друг-друга и соединение получается тоньше.
На примере оставшегося куска провода я покажу, как это делается. Сперва, аккуратно отрезаем верхнюю изоляцию на длину около четырех-пяти сантиметров.


Расплетаем оплётку и отводим в сторону.


Затем оголяем 4 провода «лесенкой» — красный только самый кончик, чтобы скрутить; белый чуть подлиннее, с расчетом, чтобы не задевать красный; затем зеленый. Черный зачищаем дальше всех. Другой кабель оголяем точно так же, только зеркально — черный только кончик, затем зеленый, белый и красный у самого основания. Таким образом, мы исключаем замыкание проводов между собой.


Осталось только соединить два кабеля между собой. Каждый провод соединяем скруткой. Надеюсь, цвета Вы не перепутаете. После скрутки, лишние провода лучше обрезать, чтобы избежать ненужных контактов.


В своем варианте я еще покрыл все это дело куском верхней изоляции, чтобы избежать касания с оплеткой. В дальнейшем, я планирую либо достать где-нибудь изоленту, либо попросить бесцветный лак у девушек для изоляции.


После обработки изолентой, разумеется, это все примет божеский вид, а пока оплётка будет нависать таким странным образом. Соединение рабочее, никаких лишних контактов нет. Мышка работает как новая!

Однако
Сразу мышка работать отказалась. Уже было совсем отчаявшись, я заметил сообщение системы о нарушениях работы USB-входов. Как я уже говорил, первоначальный вариант закоротил контакты и ноут отрубил USB-входы. После перезагрузки, мышь снова заработала. Конечно, соединение недолговечное, без изоленты никак, однако мышь работает.

Спасибо за внимание. Надеюсь, эта статья Вам помогла.

P.S. это моя первая статья на Хабре. Спасибо за инвайт!

Притащили китайский планшет со словами «не заряжается».

Воткнув зарядку в разъем, сразу понял, что разъем просто-напросто вырван от платы. Самая частая поломка. Ну что же, приступаем к препарированию нашего клиента. Для этого цепким взглядом всматриваемся по периметру планшета и ищем винты, которые его скрепляют. Долго не думая, эти винты вывинчиваем



Вуаля!


Разбирать где находится микросхема памяти, проц и другие различные микрухи не вижу смысла, так как в основном ремонт планшета подразумевает собой замену тачскрина, дисплея и разъемов.

А вот и разъем для зарядки micro-USB. Его то нам и надо заменить.


Теперь нам надо достать плату. Отвинчиваем все болты, которые ее держат. Также убираем все шлейфы, которые идут на плату. Для этого поднимаем застежку пальчиком вверх


Если мешают провода, их тоже отпаиваем. Я отпаял только батарею. Так как у нас разъем вырван с мясом и раздолбан, его сразу выкидываем. Начинаем чистить посадочное место под новый разъем. Чтобы убрать припой в сквозных отверстиях, нам понадобится легкоплавкий сплав Вуда или Розе. Для начала обильно лудим этим сплавом отверстия, не забываем также мазать гелевым флюсом . Нагреваем сквозное отверстие вместе со сплавом с помощью паяльника и потом резко с помощью оловоотсоса вытягиваем весь припой из отверстия


Резиновый кончик на оловоотсос я взял со старой CD-шной автомагнитолы. Не знаю, что они там делают, но их там даже две штуки.

Теперь убираем весь лишний припой с контактных площадок (пятачков) с помощью медной оплетки и разогретого паяльника


После этой процедуры на сигнальных контактах с помощью паяльника, припоя и гелевого флюса нам надо оставить бугорки припоя на каждой контактной площадке. Хотя эта фота с другого ремонта, но на примере должно получиться как-то так:


Теперь берем новый разъем и мажем его контакты с помощью флюса ЛТИ-120




Немного о разъемах… Этих микро USB разъемов туева куча! Почти каждый производитель планшетов, телефонов и другой фигни использует свои микро USB разъемы. Но я все таки нашел выход;-). Зашел на Алиэкспресс и прикупил себе сразу целый набор. Вот ссылка . Зато теперь у меня есть любые виды разъемов на китайские телефоны и планшеты;-)

Как только помазали разъем, лудим его контакты припоем. Тут главное не переборщить, иначе разъем не залезет в сквозные отверстия на плате.

Далее все просто. Вставляем разъем, запаиваем сквозные контакты с другой стороны,а потом уже обильно смазываем гелевым флюсом сигнальные контакты разъема и кончиком жала придавливаем каждый контакт. (Извините, фото делать неудобно, так как у меня только две руки, а рядом никого не было)


и потом зачищаем разъем от какашек и нагара


Делаем все как было и проверяем планшет:


Зарядка идет. На этом ремонт планшета окончен.

В этой статье я расскажу вам как правильно припаять micro USB штекер на планшете не испортив его. Часто стали приносить мне на ремонт планшеты с такой проблемой,вырвали micro USB с «корнем», задели нагой за шнур,когда тот лежал на зарядке или по другой причине. Планшет прибор хрупкий и с ним надо относиться бережно и аккуратно, так я говорю своим клиентам. Итак принесли вам планшет с оторванным штекером или когда его ещё не полностью оторвали,аккуратно разбираем его, в основном нижняя крышка планшета крепиться на пластмассовых так называемых защёлках и обычно она закручивается на несколько маленьких болтиках.

Убедившись что все винты откручены мы берём скальпель или нож с тонким лезвием и аккуратно поддеваем крышку по всему периметру прорези,легонько поворачивая лезвие в верх в сторону крышки,тем самым освобождая пластмассовые фиксаторы из пазов корпуса планшета. Это делать надо с минимальным усилием,запомните если фиксаторы при небольшом усилие не расфиксируются,то значит вы делаете что то не правильно, лучше спокойно и не торопясь попробуйте разобраться в принципе фиксации клипсов и в какую сторону нужно поворачивать лезвие скальпеля. Поверьте в случае неудачной разборки очень тяжело в дальнейшем восстановить крепление, придётся клеят фиксаторы если вы ещё соберёте маленькие пластмассовые осколки.

Допустим вам удалось аккуратно снять крышку,далее вам необходимо отпаять аккумуляторную батарею которая находиться внутри, отпаивать выводы необходимо так как вы не сможете перевернуть плату и добраться до micro USB штекера,да и отпаять выводы от батарее нужно для того чтобы случайно не замкнуть что нибудь и не вывести из строя ваш планшет. Итак, мы отпаяли выводы аккумулятора и открутили все крепёжные венты самой платы, далее переворачиваем её,хочу отметить что если шлейфы между главной платой и экраном,позволяют перевернуть плату, то желательно шлейф не трогать.

Теперь перейдём непосредственно к нашему micro USB разъёму,вооружимся увеличительным стеклом и внимательно осмотрим сам штекер и выводы дорожек которые подходят к нему, если дорожки целые и не отслоились,то это очень хорошо.Берём паяльник не более 25 Ватт и на плате зачищаем вывода дорожек, где раньше находился сам штекер. Выводов должно быть пять. Далее берём штекер и приклеиваем его к плате супер клеем,клея надо немного,лучше взять спичку и макнуть её в клей, затем
равномерно распределить его по всей нижней поверхности штекера. Дальше когда клей немного подсохнет, можно будет припаивать вывода между платой и micro USB. Но если выводы дорожек оторваны на плате,то можно попытаться сделать вот что с начало нужно с помощью увеличительного стекла отыскать все концы дорожек,если это возможно и зачистить их концы от лака и залудить,но учтите,перегревать не в коем случае нельзя, а затем также приклеиваем штекер и припаиваем выводы между разъёмом и дорожками с помощью тонких проволочек.

Если допустим нет возможности восстановить все дорожки на плате,то можно попытаться сделать хотя бы просто заряжалась аккумуляторная батарея планшета,для этого на понадобиться припаять только два вывода плюс и минус,они расположены на штекере первый и последний, обратите внимание на рисунок, я указал их стрелкой. Но при таком раскладе вы не сможете подключить свой планшет к компьютеру или к внешнему USB-модему, Flash памяти. На этом всё,желаю успеха. Подробную информацию можно прочитать на моём сайте,а также посмотреть скриншоты по разборке планшета. Есть в наличие: книги, справочники, журналы, схемы. radiorodot

Universal Serial Bus (USB) схема распайки

Схема распайки разъёмов USB

Схема распайки разъёмов USB (кабель и устройство)


Схема распайки разъёмов USB (кабель и устройство)

Сигналы USB передаются по двум проводам (витая пара) экранированного четырёхжильного кабеля.

VBUS – напряжение +5 Вольт цепи питания, GND – контакт для подключения «корпуса» цепи питания. Максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА. Данные передаются через контакты D- и D+ разъёма USB. Дифференциальный способ передачи данных является основным для USB.

Разъёмы USB кабеля

Для USB-кабеля используются специальные USB разъёмы. Кабель USB является направленным, поэтому, для правильного подключения, USB разъёмы имеют различную конфигурацию. Различают два типа USB разъёмов: Тип A (см. Рис.7. и Рис.8.) и Тип B (см. Рис.9., Рис.10. и Рис.11).


Рис.7. Обычный разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип A применяются для подключения «к хосту» т.е. устанавливаются на стороне контроллера или концентратора USB.


Рис.8. «Фирменный» разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип B применяются для подключения «к устройству» т.е. для подключения периферийных устройств.


Рис.9. Обычный разъём USB кабеля Тип B. Такой разъём подходит, например,
для подключения принтера


Рис.10. Обычный разъём USB mini кабеля Тип B


Рис.11. Разъём мicro USB кабеля Тип B. На рисунке, ниже символа USB хорошо видно обозначение Тип B

На Рис.12. и Рис.13. показаны USB кабели. Эти USB кабели оборудованы обычным разъёмом USB кабеля Тип A и разъёмом USB mini кабеля Тип B.


Рис.12. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как B


Рис.13. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как b


Рис.14. USB кабель, оборудованный миниатюрным разъёмом, называемым мicro USB

USB поддерживает «горячее» (при включенном питании) подключение и отключение устройств. Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным контактам см. Рис.15. При подключении разъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств выравниваются и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.


Рис.15. Длина заземляющего контакта (на рисунке контакт 4 GND вверху) разъёма увеличена по отношению к сигнальным (на рисунке контакт 3 D+ внизу) контактам. Верхний контакт длиннее нижнего. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)


Рис.15.a. Длина контактов питания USB разъёма флеш-карты (на рисунке крайние контакты) увеличена по отношению к сигнальным (на рисунке средние контакты) контактам. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)

Ответные части USB разъёмов располагаются на периферийных устройствах, подключаемых по USB см. Рис.16. и Рис.17.


Рис.16. Разъём для подключения разъёма кабеля USB. Хорошо виден символ USB


Рис.17. Разъём для подключения разъёма кабеля USB mini Тип B


Рис.18. Сопоставление размеров разъёмов USB. Обычный разъём USB кабеля Тип A (на рисунке слева), разъём USB mini кабеля Тип B (на рисунке в центре) и разъёмом USB мicro кабеля Тип B (на рисунке справа). Тип B обозначен как B

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

  • Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
  • Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
  • Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
  • Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
  • Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

  1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1. 0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:
  • Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
  • Возможность подключения больше сотни различных устройств (с учетом хабов).
  • Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
  • Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

  1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

  1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:


Заметим, что такие конвекторы совместимы только между ранними модификациями.


Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» – «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.


Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1. 1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.


Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

  • А – гнездо.
  • В – штекер.
  • 1 – питание +5,0 В.
  • 2 и 3 сигнальные провода.
  • 4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.


Обозначение:

  • А – штекер, подключаемый к гнезду на периферийных устройствах.
  • В – гнездо на периферийном устройстве.
  • 1 – контакт питания (+5 В).
  • 2 и 3 – сигнальные контакты.
  • 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.


Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

  • А – штекер.
  • В – гнездо.
  • 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 – масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.


Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.


Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.


На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

  • 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 – масса для высокоскоростных информационных каналов.
  • 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.


Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

Схема распиновки USB кабеля по цветам

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Блок: 1/7 | Кол-во символов: 590
Источник: https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam

Какие бывают разъёмы USB для смартфонов?

Кабели USB можно применять не только для передачи данных с ПК на гаджет, но и для зарядки мобильного устройства. Смартфоны способны пополнять «запасы» аккумулятора как от розетки, так и от компьютера, однако во втором случае зарядка займёт существенно больше времени. Традиционный кабель USB для смартфона с Android или с Windows Phone выглядит следующим образом:

Подобные кабели USB можно найти в различных расцветках на страницах каталога магазина GearBest.

На одном из его концов присутствует стандартный штекер USB 2.0 Type-A:

Этот штекер вставляется в USB-порт на компьютере или ноутбуке.

На втором конце провода – штекер microUSB.

Он, соответственно, вставляется в разъём микро-USB на мобильном устройстве.

Именно micro-USB 2.0 является сейчас унифицированным разъёмом: встретить его можно на смартфонах и планшетах почти всех производителей мобильной техники (за исключением Apple). Соглашение о стандартизации интерфейсов было подписано в 2011 году представителями 13-и компаний, лидирующих на мобильном рынке.

На Micro-USB выбор пал по ряду причин:

  • Разъём компактен. Его физические размеры составляют всего лишь 2×7 миллиметров – это примерно в 4 раза меньше, чем у USB 2.0 Type-A.
  • Штекер прочен – особенно если сравнивать с тонкой зарядкой Nokia.
  • Разъём способен обеспечивать высокую скорость передачи данных. Теоретически скорость передачи через Micro-USB при использовании стандарта 2.0 может достигать 480 Мбит/сек. Фактическая скорость гораздо ниже (10-12 Мбит/сек в режиме Full Speed), однако пользователям это редко доставляет неудобства.
  • Разъём поддерживает функцию OTG. Подробнее о том, какие преимущества это даёт, расскажем позже.

Конкуренцию micro-USB в борьбе за роль стандартного разъёма мог навязать Mini-USB. Мини-штекер выглядит так:

Этот вид USB-разъёма не подошёл в качестве стандартного, и вот почему:

  • Разъём больше по размерам – пусть и ненамного. Величина его – 3×7 миллиметров.
  • Разъём достаточно хрупкий – из-за отсутствия жёстких креплений он очень быстро расшатывается. Вследствие этого передача данных через кабель становится для пользователя настоящим мучением.

В 2000-х разъём вида mini-USB можно было встретить на смартфонах производителей «второго сорта» — скажем, Philips и Alcatel. Сейчас мобильных гаджетов с мини-разъёмом на рынке не найдёшь.

Помимо тех USB-разъёмов, о которых мы упомянули (Micro-USB, Mini-USB, USB Type-A), есть и другие. Например, micro-USB стандарта 3.0 может использоваться для подключения к ПК жёстких дисков, а USB Type-B (квадратной формы)для музыкальных инструментов (в частности, MIDI-клавиатуры). К мобильной технике эти разъёмы не имеют прямого отношения (если не считать Galaxy Note 3 c USB 3.0), поэтому более подробно мы о них рассказывать не будем.

Блок: 2/6 | Кол-во символов: 2781
Источник: https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/

Какие бывают разъемы и штекеры USB

В связи с тем, что разъемов USB существует достаточно много, часто происходит путаница между ними. Порой, после покупки кабеля наступает волна разочарования, ведь может оказаться, что штекер купленного провода не подходит к устройству. Поэтому данной статье я постараюсь рассказать, какие виды разъемы бывают у USB-шнуров.

Несмотря на то, что информации по этой теме в Интернете полно, обычно она затрагивает вопросы разработки, дает даты утверждения и введения в эксплуатацию, особенности конструкции и распайку контактов. В общем, приводится больше справочная информация, которая для конечного потребителя обычно не представляет особого интереса. Я же постараюсь рассмотреть разъемы с бытовой точки зрения – где они используются, их преимущества и недостатки, отличия и особенности.

Блок: 2/13 | Кол-во символов: 823
Источник: http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями – USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 – это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы – High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме – 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Блок: 2/7 | Кол-во символов: 1688
Источник: https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом – металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B – пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ – тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Блок: 3/7 | Кол-во символов: 1606
Источник: https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam

Что такое стандарт OTG?

Наверняка многие видели такой кабель и задумывались, для чего он нужен:

Это кабель OTG; на одном его конце — штекер micro-USB, на втором – разъём USB 2.0, «мама». С помощью такого кабеля к смартфону или планшету можно подключить USB-флэшку, но только в том случае, если само мобильное устройство поддерживает стандарт OTG.

OTG (сокращение от On-The-Go) – это функция, предназначенная для быстрого соединения 2-х USB-устройств друг с другом, без посредничества компьютера. Подключить по OTG можно не только флэшку (хотя это, конечно, самый распространённый случай), но также, например, и компьютерную мышку, клавиатуру, внешний жёсткий диск, игровой руль, джойстик. Получится даже подсоединить смартфон к принтеру или МФУ, чтобы распечатать снимок, сделанный на камеру гаджета.

Кабели OTG для iPhone уже тоже появились, однако загрузить на «яблочное» устройство (без джейлбрейка) с внешнего носителя получается только фото и видео – и то лишь тогда, когда корневые папки на флэшке и сами фотографии имеют «правильные» названия.

Полного перечня смартфонов, поддерживающих функцию OTG, нет – просто потому, что наличием этого стандарта способны похвастать почти все современные гаджеты и список был бы огромен. Тем не менее, покупателю, намеревающемуся подключать к девайсу мышь или флэшку, стоит осведомиться у консультанта салона-магазина о поддержке OTG до того, как отдавать деньги – «на всякий пожарный».

Блок: 4/6 | Кол-во символов: 1432
Источник: https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/

Совместимость разных версий USB

Несколько слов про совместимость. Версии 1.1 и 2.0 конструктивно полностью совместимы между собой. Если одна из соединяемых сторон – старой версии, то работа будет вестись на пониженной скорости, а операционная система выведет сообщение “Устройство может работать быстрее”, которое означает, что имеется быстрый порт USB 2.0 в компьютере, а устройство, которое в него втыкается, медленное – версии 1.1.

А вот с совместимостью USB версий 2.0 и 3.0 не все так однозначно. Любое устройство или шнур USB 2.0 можно подключить к синему порту третьей версии. А вот наоборот сделать не получится. Современные кабели и устройства с USB 3.0 отличаются от привычных разъемов дополнительными контактами, позволяющими увеличить пропускную способность интерфейса, поэтому подключить их в старый порт не получится (исключение составляет только тип A).

Блок: 4/13 | Кол-во символов: 872
Источник: http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html

USB Type-C: в чём преимущества?

Переход с micro-USB на USB Type-C – это новый тренд рынка мобильной электроники! Производители активно осваивают технологию и оснащают свои флагманские модели усовершенствованными разъёмами для зарядки и передачи данных. USB Type-C долго ждал «в тени»: разъём был создан ещё в 2013 году, однако только в 2016-м лидеры рынка обратили на него внимание.

Выглядит USB Type-C так:

В чём же заключаются преимущества Type-C перед привычным всем micro-USB?

  • Высокая скорость передачи данных. Пропускная способность Type-C равняется 10 Гб/сек (!). Но это только пропускная способность: в действительности на такую скорость смогут рассчитывать лишь владельцы смартфонов со стандартом USB 3.1 – например, Nexus 6P и 5X. Если гаджет использует стандарт USB 3.0, скорость окажется на отметке примерно в 5 Гб/сек; при USB 2.0 передача данных будет происходить существенно медленнее.
  • Быстрая зарядка. Продолжительность процедуры зарядки смартфона зависит от потенциального количества Вт, которые поставляются разъёмом. USB стандарта 2.0 способно подавать всего 2.5 Вт – оттого зарядка и длится часы. Разъём USB Type-C обеспечивает 100 Вт – то есть в 40 раз (!) больше. Любопытно то, что передача тока может происходить в обе стороны – как к хосту, так и от него.
  • Симметричность коннектора. Если у коннектора micro-USB есть верх и низ, то коннектор Type-C симметричен. Какой стороной его вставлять в разъём, значения не имеет. С этой точки зрения технология USB Type-C похожа на Lightning от Apple.

Достоинством Type-C является также небольшая величина разъёма – всего лишь 8.4×2.6 миллиметра. По этому критерию технологии micro-USB и USB Type-C схожи.

У USB Type-C есть и недостатки, один из которых более чем существенный. Из-за нерегулируемой работы коннектора зарядка запросто может «поджарить» мобильное устройство. Такая вероятность не является чисто теоретической – возгорания случались и на практике. Именно по этой причине распространение неоригинальных, «кустарных» кабелей и зарядок USB Type-C запрещено.

Разъём USB Type-C уже установлен на следующих мобильных устройствах: Microsoft Lumia 950XL, LG G5 SE, HTC 10 Lifestyle, Huawei Honor 8, Asus Zenfone 3.

Блок: 5/6 | Кол-во символов: 2188
Источник: https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/

Питание USB

В любом USB разъеме подается напряжение 5 Вольт, а ток не может превышать 0,5 Ампера (для USB 3.0 – 0,9 Ампера). На практике это означает, что максимальная мощность подключаемого устройства может быть не более 2,5 Ватт (4,5 для USB 3.0). Поэтому при подключении маломощных и портативных устройств – плееров, телефонов, флэшек и карт памяти – проблем не будет. А вот вся крупногабаритная и массивная техника имеет внешнее питание от сети.

А теперь перейдем к видам разъемов. Рассматривать совсем экзотические варианты я не буду, а лишь расскажу о самых ходовых и частоупотребляемых штекерах. В скобках будет указана принадлежность в определенной версии USB.

Блок: 5/13 | Кол-во символов: 672
Источник: http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html

Заключение

Несмотря на возрастающую популярность USB Type-C, стандартный разъём USB в ближайшее время точно не «канет в Лету». Это не просто субъективное предположение, об этом говорит Дж. Рэйвенкрафт, президент компании USB Implementers Forum, поддерживающей и развивающей технологию USB. Рэйвенкрафт называет совершенно сумасшедшую цифру – 20 миллиардов; по его данным именно столько устройств в мире сейчас оснащено стандартными разъёмами USB-A.

Из-за подобной массовости новую технологию будут вводить эволюционно, а не революционно – чтобы пользователи имели возможность самостоятельно убедиться в преимуществах Type-C и принять решение об отказе от стандартного разъёма. При этом Рэйвенкрафт допускает, что, возможно, полного замещения USB-A не произойдёт никогда.

Блок: 6/6 | Кол-во символов: 771
Источник: https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

  • экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
  • неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

  • 28 – 0,81 м;
  • 26 – 1,31 м;
  • 24 – 2,08 м;
  • 22 – 3,33 м;
  • 20 – 5 м.

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Блок: 7/7 | Кол-во символов: 1090
Источник: https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam

Главное не перепутать — отличие Micro USB и Mini USB

Главная путаница, возникающая у пользователей, происходит между Mini USB и Micro USB, которые действительно немного похожи. Первый имеет чуть большие размеры, а второй специальные защелки на задней стороне. Именно по защелкам вы всегда можете отличить эти два разъема. В остальном они идентичны. А поскольку устройств и с тем, и с другим очень много, лучше иметь оба кабеля – тогда с подключением любой современной портативной техники проблем не будет.

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

Здесь Ваше мнение имеет значение  —
 поставьте вашу оценку (оценили — 68 раз)



Блок: 13/13 | Кол-во символов: 1008
Источник: http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html

Кол-во блоков: 15 | Общее кол-во символов: 15521
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/: использовано 4 блоков из 6, кол-во символов 7172 (46%)
  2. http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html: использовано 4 блоков из 13, кол-во символов 3375 (22%)
  3. https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam: использовано 4 блоков из 7, кол-во символов 4974 (32%)

Распиновка, распайка, pinout разъёмов. USB, аудио, питания.

   Рассмотрим цоколёвку (pinout) разъёмов, которые используются при ремонте электронных устройств или при моделировании, как распаять те или иные штекеры и разъёмы. Здесь я опишу распиновку: USB, аудио разъёма mini jack 3.5 mm, штекера электропитания. Рассмотрю стандарты аудио разъёмов, почему некоторые гарнитуры не корректно работают на телефоне. Как определить полярность на блоке питания по маркировке.

Распиновка (pinout) USB разъёма и штекера


   Данные по USB передаются по двум проводам Data+ и Data-. Еще по двум организовано электропитание.

Номер контакта Обозначение и описание
Vcc  Питание +5В
D-  Передача данных
D+  Передача данных
   В micro USB используется 5 контактов. Дополнительный пин необходим для того, чтобы была возможность реализовать и использовать функции OTG. Для штекера типа А (хост) 4-й контакт ID замыкают на Gnd для использования OTG. Для типа B (устройство) этот контакт не задействован.
Номер контакта Обозначение и описание
Vcc  Питание +5В
D-  Передача данных
D+  Передача данных
ID  Передача данных OTG

Pinout и распайка штекера mini jack 3.5mm


TRS (Tip, Ring1, Sleeve) — остриё, кольцо, кольцо, втулка — он же mini jack используется для передачи звука в наушниках. Для гарнитур используется TRRS (Tip, Ring1, Ring2, Sleeve) штекер.
До 2012 года использовался стандарт OMTP.
   После 2012 года производители электронной техники стали использовать стандарт CTIA.


Почему звук в наушниках (гарнитуре) искажённый


   Если гарнитуру стандарта OMTP включить в телефон или другое устройство стандарта CTIA, то звук в наушниках будет искаженный, глухой, звуки будут передаваться неправильно. Всё от того, что в этой ситуации общий провод гарнитуры будет подключен к контакту микрофона, т.е. остается незадействованным. Если у вас звук искажен в наушниках гарнитуры, нажмите на кнопку – звук станет таким, как должен быть. Ведь кнопка, с помощью которой на гарнитуре осуществляется ответ, замыкает 3 и 4 контакт, соответственно, гарнитура стандарта OMTP при нажатой кнопке переходит в режим работы обычных стереонаушников.

Распайка штекера питания 2.1×5.5

   Кстати, на блоках питания существует маркировка с информацией о том, где на разъёме плюс электропитания, где минус.

USB 3.0, 3.1, 3.2 и 4.0 — что может делать разъем типа?

От смартфонов до фотоаппаратов и мини-вентиляторов: многие электронные устройства имеют USB-порты для зарядки аккумуляторов и передачи данных. Сейчас используются самые разные версии USB, которые различаются по своему аппаратному обеспечению и техническим возможностям.

В нашем руководстве дается обзор возможностей различных типов USB.

Самый известный интерфейс в мире

Аббревиатура USB означает универсальная последовательная шина.Система последовательной шины была представлена ​​в 1996 году для подключения внешних устройств к компьютерам. Для нас это было нормальным явлением, но тогда особенность заключалась в том, что соответствующие устройства можно было подключать друг к другу во время работы.

Спустя почти 25 лет появляются различные обновления. Новые и уже устаревшие версии значительно увеличили возможности с точки зрения скорости и объемов данных. В этом руководстве представлены используемые в настоящее время стандарты, их различные названия и необходимое дополнительное оборудование.

USB 4.0 / USB 4

Уже представленные в 2019 году USB 4.0 или USB 4 должны упростить запутывающее разнообразие различных спецификаций. Поскольку USB 3.0 и его последующие поколения вышли на рынок в 2019 году, было легко заблудиться, поскольку все вилки этого поколения выглядели одинаково. Пользователи Apple это хорошо знают. Пришлось покупать новые кабели и разъемы. Так родился разъем USB Type-C. Благодаря этому также были достигнуты значительные улучшения с точки зрения скорости и количества электроэнергии.

USB 4.0 основан на спецификациях протокола Thunderbolt 3, который был совместно разработан Apple и Intel. Ранее эта технология была зарезервирована для дорогих устройств. Поэтому USB 4.0 с уверенностью можно назвать революцией. Гарантируется передача данных со скоростью от 20 Гбит / с до 40 Гбит / с. Это делает USB 4.0 вдвое быстрее, чем его предшественник.

Правда, новые заглушки не нужны, остается с разъемами USB-C. Также поддерживаются новые протоколы передачи данных и отображения, что позволяет использовать более широкий спектр подключаемых устройств, повысить скорость передачи данных и увеличить мощность подачи питания на внешние устройства.Особенно это касается подключения экранов. В ближайшие месяцы будет выпущено несколько новых устройств, которые уже поддерживают USB 4.0. Так что вам может быть любопытно.

Технические характеристики третьего поколения USB

Прежде всего, следует отметить, что разнообразие названий различных стандартов USB несколько сбивает с толку, поскольку старые стандарты были частично переименованы, когда появились новые. В результате большинство стандартов USB имеют разные названия (см. Таблицу).

USB 3.0 / USB 3.1 (поколение 1)

В 2008 году был представлен стандарт USB 3.0, с помощью которого скорость передачи данных могла быть увеличена до 5 Гбит / с. Допустимая токовая нагрузка также может быть увеличена до 900 мА. Кроме того, нововведением стало то, что впервые появилась возможность передавать несколько потоков данных одновременно.

Соединения этого стандарта легко узнать по маленькой синей пластиковой пластине, встроенной в розетку. Поскольку повышенная скорость передачи данных USB 3.0 предъявляет новые требования к аппаратному и программному обеспечению, соединения USB 3.0 обратно совместимы с входами USB 2.0. С другой стороны, требуются новые заглушки. Позднее USB 3.0 был переименован в USB 3.1 (Gen 1), поскольку спецификация USB 3.0 была включена в новый стандарт USB 3.1.

USB 3.1 (поколение 2)

Обновление USB 3.1 было запущено в 2013 году, что сделало возможной более высокую скорость передачи данных. Теперь стало возможно до 10 Гбит / с. С этой спецификацией ток может достигать 5А, что должно покрыть почти все потребности.После переименования USB 3.0 в USB 3.1 Gen 1, USB 3.1 получил название USB 3.1 Gen 2.

USB 3,2

USB 3.2 был представлен в 2017 году, и его скорость можно было увеличить вдвое до 20 Гбит / с. Требуются разъемы USB типа C, которые затем передают 10 Гбит / с в каждом направлении в многополосном методе по двум парам проводов. Поэтому на каждом кабеле есть два разъема USB-C, поскольку разъемы типа A несовместимы со стандартом передачи USB 3.2.

Обзорная таблица
Оригинальное название С появлением USB 3.1 переименован в С введением USB 3.2 переименован в Speed ​​
USB 3.0 USB 3.1 Gen 1 USB 3.2 Gen 1 (x1) 5 Гбит / с
USB 3.1 USB 3.2 Gen 2 (x1) 10 Гбит / с
USB 3.2 USB 3.2 Gen 2×2 20 Гбит / с
USB 4.0 40 Гбит / с
Суффикс x1 или x2 указывает, сколько потоков данных соответствующий стандарт может передавать параллельно друг другу: для x1 это один, для x2 два потока данных могут передаваться параллельно.

USB-концентраторы

Внешнее устройство можно подключить через вход (или порт) USB. USB-концентраторы работают как несколько вилок в розетке питания и, таким образом, позволяют одновременно подключать несколько периферийных устройств к одному порту. Большим преимуществом этого является то, что кабели не нужно перемещать при подключении дополнительных устройств. Концентраторы USB различаются в первую очередь количеством доступных портов, но также типом источника питания и скоростью передачи данных.

С одной стороны, есть концентраторы USB, которые работают от пассивного источника питания.Это означает, что вам не нужен отдельный блок питания, т.е. в виде дополнительного блока питания. Их также называют с питанием от шины. Одним из примеров этого является ICY IB-HUB от Icy Box.

USB-концентраторы

с активным источником питания также называются автономными и поставляются с собственным блоком питания. Поэтому рекомендуется использовать эти концентраторы для подключения устройств, не имеющих собственного источника питания. Это означает, что к источнику питания можно одновременно подключать несколько устройств, например смартфоны.

Типы разъемов

Помимо USB разных поколений, существуют разные типы разъемов. USB-разъем типа A, который используется, например, в USB-накопителях, широко распространен. Он имеет хорошо известный прямоугольный и плоский формат, который есть у многих USB-разъемов в повседневных электронных устройствах. Разъем EASY USB типа A отличается от других типов тем, что его можно вставлять с обеих сторон.

USB-разъем типа B менее плоский и имеет большую полость посередине.С этим разъемом можно использовать USB 2.0 и USB 3.0.

Разъем USB Mini-B возвестил класс компактности среди разъемов USB. Вы все еще можете найти его в старых сотовых телефонах и цифровых камерах. Тем временем, однако, он был в значительной степени заменен разъемом Micro-B, который, например, встроен во многие смартфоны в качестве соединения для кабеля питания. Он поддерживает скорость передачи USB 2.0.

Разъем USB-C предназначен для обеспечения единого стандарта для разъемов USB.Поскольку он очень плоский, его легко установить в устройства небольших форматов. Благодаря симметричной форме с закругленными углами, этот штекер легко распознать, и его также можно вставить с обеих сторон.

Что такое разъем USB Type-C?

Что означает разъем USB-C?

USB-C (универсальная последовательная шина типа C) — это промышленный стандарт для передачи данных и мощности по одному кабелю. Преимущества USB-C включают повышенную скорость передачи данных (DTR) и более быструю зарядку.

Разъемы USB-C имеют небольшую прямоугольную форму с закругленными краями. Его конструкция симметрична, и на каждом конце кабеля USB-C есть как входящие, так и входящие разъемы. Это означает, что конечным пользователям не нужно беспокоиться об ориентации при подключении кабеля USB-C.

USB Type-C поддерживает версии 3.2 и 3.1 спецификации USB. Он также обратно совместим как с USB 3.0, так и с USB 2.0.

Techopedia объясняет разъем USB-C

Интерфейс универсальной последовательной шины (USB) был разработан в середине 1990-х годов и стандартизирован Форумом разработчиков USB (USB-IF).

Первоначально стандарт определял два типа разъемов: A-Type и B-Type. Несмотря на то, что с момента внедрения исходных стандартов USB было несколько пересмотров, до недавнего времени во многих USB-продуктах по-прежнему использовались разъемы A или B для подключения вычислительных устройств к портам USB 3.1, USB 3.2 и Thunderbolt 3.

Кабели-адаптеры позволяют подключить один конец кабеля USB Type-C к более старому порту USB A-Type или USB B-Type и значительно повысить скорость передачи данных.

  • USB-C, подключенный к USB 3.1 порт может передавать 10 гигабайт данных в секунду.
  • USB-C, подключенный к порту 3.2, может передавать 20 гигабайт данных в секунду.
  • USB-C, подключенный к порту Thunderbolt 3, может передавать 40 гигабайт данных в секунду.

Некоторые эксперты предсказывают, что со временем USB-C будет заменен на USB4. USB4 имеет даже высокую скорость передачи данных и может также поддерживать один дисплей 8K или два дисплея 4K. Ожидается, что USB4 продолжит использовать разъемы USB-C в качестве механизма доставки данных и питания и будет обратно совместим с предыдущими версиями USB, включая USB 2.0.

В чем разница между обычным разъемом USB и разъемом USB Type C?

Большинство электронных устройств, таких как ноутбуки и другое компьютерное оборудование, будут включать по крайней мере один стандартный порт USB Type-A, поэтому будет справедливо сказать, что разъемы USB существуют уже давно. Меньшие устройства, такие как смартфоны, блоки питания и внешние жесткие диски, обычно имеют либо меньшие разъемы USB типа B, либо разъемы micro-USB, чтобы сэкономить ценное пространство.

Совершенно неожиданно разъемы USB Type C или USB-C, как их сейчас называют, стали универсальным решением для зарядки и передачи данных между устройствами.Однако вопрос в том, действительно ли USB-C лучше, чем мы использовали раньше? Мы собираемся рассмотреть некоторые из его основных функций по сравнению со стандартным портом USB-A.

Двусторонняя новая форма

USB-A имеет гораздо больший физический разъем, чем тип C, тип C примерно того же размера, что и разъем micro-USB. В отличие от типа A, вам не нужно пытаться вставить его, перевернуть, а затем еще раз перевернуть, чтобы найти правильную ориентацию при попытке установить соединение.Прелесть типа C в том, что его можно вставлять любым способом вверх, так как контакты разъема одинаковы с обеих сторон.

Поддержка нового стандарта

Разъем USB-C поддерживает различные новые стандарты USB, такие как USB 3.1, обеспечивающий чрезвычайно быструю передачу данных со скоростью до 10 Гбит / с, и USB PD, обеспечивающий подачу питания.

Еще более быстрая зарядка

В настоящее время стандартное соединение USB 2.0 обеспечивает мощность до 2,5 Вт (чего достаточно для зарядки вашего телефона со скоростью улитки), в то время как стандарт USB PD, поддерживаемый USB-C, может обеспечить огромную мощность 100 Вт, что более чем достаточно для зарядки ноутбука.Он двунаправленный, что означает, что подключенные устройства могут одновременно отправлять и получать питание — в довершение всего.

Экономия места

Можно с уверенностью сказать, что те времена, когда устройства имели большое количество различных портов разъема, давно прошли. Порты USB-C могут поддерживать множество различных протоколов с использованием «альтернативных режимов», что позволяет иметь адаптеры, которые могут выводить другие типы подключений через порт USB. Теперь порты HDMI, DisplayPort, VGA, наушников и питания можно объединить в порт одного типа, что поможет устройствам стать тоньше, чем когда-либо прежде.

Взаимодействие

USB-C не будет одним из тех малоизвестных разъемов, которые предназначены только для устройств одной компании. Более 700 технологических компаний сотрудничали в разработке и внедрении этого нового разъема, в том числе такие известные компании, как Apple, Google, Dell, HP, Intel, Microsoft и Samsung. Мы можем ожидать, что USB-C станет обычным явлением в новых электронных устройствах, выпускаемых в течение следующего года или около того.

Обратная совместимость

Даже если вы не можете физически подключить разъем USB-C к порту Type-A, вы можете использовать физический адаптер для подключения старых устройств к порту USB-C.Однако базовый стандарт обратно совместим, то есть стандартный разъем USB 3.0 может использоваться с портом USB 2.0, хотя он будет работать только со скоростью и возможностями старого стандарта, в данном случае стандарта USB 2.0.

Совершенно очевидно, что USB-C — это новый развивающийся стандарт питания и данных, который станет повсеместным на большинстве устройств. Это также приведет к появлению ряда адаптеров для других типов разъемов, поскольку устройства станут тоньше и проще в том, что касается портов питания и данных.

Разъем Bulgin серии 4000, тип C

По мере того, как этот новый тип соединительной технологии находит свое применение в промышленности и различных наружных применениях, таких как морские, медицинские, транспортные и телекоммуникационные, новая линейка соединителей USB Type C от Bulgin для суровых условий окружающей среды гарантирует, что даже самые современные соединители могут быть защищены. надежно защищен от влаги, грязи, ударов и экстремальных температур.

Для получения дополнительной информации посетите сайт Bulgin.

типов разъемов USB | Узнай и узнай свой

От зарядки наших смартфонов до подключения клавиатур и мышей к нашим компьютерам — мы окружены интерфейсом USB, и мы сталкиваемся с разъемами USB каждый день. Вы, должно быть, заметили, что USB-кабели имеют характерные разъемы на концах. Кроме того, на устройствах установлено множество типов USB-разъемов для размещения этих разъемов.

Вы когда-нибудь задумывались, почему они разные и что делает их эксклюзивными? Если вы хотите разобраться в различных типах USB-разъемов и их применениях, мы рядом с вами.Давайте продолжим, и мы постараемся помочь вам разобраться в различных USB-разъемах.

Что такое разъем USB?

Разъем

USB — это часть интерфейса универсальной последовательной шины, которая состоит из разъемов, портов и кабелей. Он используется для соединения двух устройств, таких как компьютеры и периферийные устройства, для установления связи между ними и передачи файлов. Он также предоставляет путь для распределения мощности или загрузки приложений между устройствами.

USB-накопители

были впервые представлены в 1994 году главным системным технологом Intel Аджаем Бхаттом.Последняя версия USB — это USB 4.0 с максимальной скоростью передачи 40 Гбит / с, представленная в августе 2019 года. Чтобы узнать о форматировании USB-накопителя с защитой от записи, щелкните здесь.

Разные типы USB-разъемов

Для поддержки новых устройств и сохранения совместимости были представлены различные типы USB-разъемов, основанные на разных версиях, с разными функциями. Они используются во всех устройствах, таких как флэш-накопители, соединительное оборудование и т. Д. В этом разделе статьи мы собрали шесть распространенных типов USB-разъемов.Давайте посмотрим.

Тип-A

USB-разъем

типа A или Standard-A предназначен для подключения нисходящих потоков для хост-контроллеров и концентраторов. Он также обеспечивает входной разъем для периферийных устройств. Этот тип разъема выглядит плоским и прямоугольным и работает в одном направлении. Он имеет 4 контакта для увеличения скорости до 625 мегабит в секунду.

Версии USB 1.1, USB 2.0, USB3.0, USB 3.1 поддерживают разъем типа A. Таким образом, он обратно или вперед совместим со всеми версиями USB.Разъемы USB 2.0 и USB 1.1 Type-A часто имеют черный цвет. В случае с версией USB 3.0 он часто бывает синего цвета.

Они самые распространенные, и вы наверняка видели их на одном конце почти каждого USB-кабеля и. Большинство компьютеров имеют несколько женских портов типа A для подключения разъемов типа A. Устройства, которые включают в себя USB-хосты, такие как настольные компьютеры, ноутбуки, планшеты, игровые консоли, настенные зарядные устройства, AV-ресиверы, видеорегистраторы, DVD-диски и проигрыватели Blu-ray, проигрыватели потоковой передачи и т. Д.Поддержка USB-разъема Type-A.

Также они обычно встречаются в USB-клавиатурах, мышах, джойстиках. Для небольших USB-устройств он используется напрямую без кабелей, например, флешка. Они используются на конце кабеля, который обычно подключается к источнику питания. Ограничением этого типа USB является сравнительно большой размер, который непрактичен для небольших и тонких устройств.

Тип-B

USB-разъемы

Type-B имеют почти квадратную форму с неровными внешними углами на двух верхних концах.В настоящее время они используются редко. Целью его внедрения было устранение риска подключения двух хостов. Они не очень универсальны и несовместимы.

USB 1.1 и 2.0 типа B аналогичны с 4 контактами. Но USB 3.0 Type-B имеет другую форму для обеспечения высокоскоростной передачи данных и не имеет обратной совместимости с предыдущими. Предыдущие версии все еще совместимы с ним. Разъемы USB 3 Type-B бывают двух типов: Standard-B с 9 контактами и Powered-B с 11 контактами.

Вы можете встретить их в основном в устройствах с питанием для подключения к компьютерам, таких как принтеры и сканеры.Этот тип разъема используется на одном конце кабеля для получения питания. Они также реализованы во внешних устройствах хранения, например, дисководах гибких дисков, жестких дисках, оптических приводах и т. Д.

Мини-USB

Раньше

Mini USB широко использовался в мобильных устройствах, но сейчас постепенно исчезает с появлением micro USB. Вы все еще будете встречать их в некоторых старых гаджетах, таких как MP3-плееры, камеры, игровые контроллеры и т. Д.

он сравнительно меньше, чем описанные ранее USB-разъемы, но намного больше, чем последние версии.Существует два типа разъемов Mini USB: Type-A Mini и Type-B Mini.

USB Mini-A

Разъемы

Mini USB Standard-A были введены для использования периферийных устройств OTG (On the Go) с небольшими хост-устройствами, такими как планшеты и телефоны. USB 2.0 mini-A имеет прямоугольную форму, одна сторона более неровная, и имеет 5-контактную конфигурацию. Их можно использовать только в розетках USB mini-AB.

USB Mini-B

USB Mini-B находится в USB 1.1 и 2.0. это обычно встречается на жестких дисках или цифровых камерах. Он состоит из 5 контактов, из которых дополнительный вывод используется для поддержки OTG. Этот тип разъема в версии USB 2.0 выглядит как растянутый кусок хлеба, поскольку он имеет небольшие размеры по обе стороны от прямоугольника.

Эти разъемы mini USB совместимы с розетками Mini AB и Mini-B. Их использование постепенно прекращается с появлением современных более гладких смартфонов.

Микро-USB

Micro-USB в настоящее время является широко используемым стандартным разъемом во всем мире.Это позволяет вам читать данные без помощи компьютеров, что означает, что вы можете подключать другие устройства и свой телефон напрямую с помощью Micro-USB. Он успешно заменил Mini-USB своей небольшой формой, что позволяет производителям создавать более тонкие устройства.

Вы, должно быть, встречали micro-USB в портативных устройствах известных брендов, таких как мобильные телефоны, планшеты, аккумуляторы USB, наушники Bluetooth, в конце ваших мобильных зарядных устройств и т. Д., За исключением Apple. Но сейчас он постепенно прекращается с выпуском USB Type-C.

Существует два типа разъемов micro USB: USB типа A Micro и USB типа B Micro. Оба они имеют 5 контактов.

USB Micro-A
Разъемы

Micro USB 3.0 Type-A обычно встречаются в устройствах OTG. Они кажутся соединенными вместе двумя отдельными прямоугольными заглушками, причем одна из них больше по длине, чем другая. USB 3.0 Micro-A совместим только с гнездами USB 3 Micro-AB.

В случае USB 2.0 этот тип штекера выглядит так, как будто оригинальный разъем Type-A сжался.Они могут быть адаптированы к разъемам USB 2 и USB 3 micro-AB.

USB Micro-B
Разъем

USB micro типа B заменил разъемы Micro USB типа A. Вы наверняка встречали этот тип USB в виде разъемов и портов стандартных зарядных устройств.

USB 2.0 Micro-B имеет два края на одной большой стороне прямоугольной формы. Их можно подключать к разъемам USB micro-B и micro-AB, USB 3 Micro-B и Micro-AB. Если говорить о USB 3.0 Micro-B, он почти похож на USB 3.0 Штекеры Micro-A. Они позволяют использовать разъемы USB 3.0 Micro-B и Micro-AB.

Тип-C

Это последний тип USB-разъема, который, как можно предположить, станет будущим USB-интерфейса. Впервые он был представлен, когда был выпущен 12-дюймовый MacBook от Apple. Если говорить о размере и форме, то размер 8,4 на 2,6 мм, он прямоугольный с 4 закругленными углами. Итак, он очень похож на Micro-B USB.

Стандарт USB

Type-C в центре внимания — его обратимость и компактность.Это обеспечивает максимальную скорость передачи данных 10 Гбит / с и мощность около 100 Вт. Что делает его лучше, чем USB-накопители предыдущего типа. Он может одновременно манипулировать несколькими функциями.

Многие новейшие ноутбуки, смартфоны, такие как пиксельные телефоны, MacBook, Samsung Galaxy S9, оснащены этим типом USB-разъемов. Мы можем легко сказать, что в ближайшее время все устройства будут иметь хост Type-C, и он будет универсально использоваться на обоих концах.

Молния

Это проприетарный разъем Apple, специально предназначенный для iPad, iPhone, AirPods и т. Д.Он был выпущен в 2012 году. По размеру Lightning USB несколько схож с Type-C USB. Это также USB-разъем двустороннего типа, что означает, что его можно подключать любым способом.

Вы также можете ознакомиться с другими нашими документами об угрозах USB и о том, как отформатировать USB-накопитель.

Заключение

С развитием технологий устройства становились все тоньше и умнее. Чтобы приспособиться к этому, время от времени вводились различные типы USB-разъемов.USB-накопители типа B и Mini в конечном итоге были выведены из употребления с выпуском последних версий USB-накопителей, и они редко используются. Но все же мы регулярно зависим от разъемов Type-A при подключении периферийных устройств к нашим компьютерам.

В настоящее время мы в значительной степени окружены Micro-USB, поскольку большинство компаний используют их для зарядки и передачи данных. Но, как и ожидалось, разъемы Type-C однажды заменят все USB-устройства своей обратимостью и высокой производительностью.

Какая распиновка USB. Распиновка USB-разъема: USB, mini-USB, micro-USB

Содержимое:

В каждом компьютере и других подобных устройствах разъем USB является самым популярным. С помощью юсб проводов стало возможным подключить более 100 единиц последовательно подключенных устройств. Эти шины позволяют подключать и отключать любые устройства даже во время работы персонального компьютера. Через этот разъем можно заряжать практически все устройства, поэтому нет необходимости использовать дополнительные блоки питания.Распиновка USB по цвету помогает точно определить, к какому типу устройства относится та или иная шина.

Устройство USB и назначение

Первые порты этого типа появились в девяностых годах прошлого века. Через некоторое время эти разъемы были обновлены до модели USB 2.0. Скорость их работы увеличилась более чем в 40 раз. У компьютеров теперь есть новый интерфейс USB 3.0, скорость которого в 10 раз выше, чем у предыдущей версии.

Существуют и другие типы разъемов этого типа, известные как micro и mini USB, которые используются в современных телефонах, смартфонах и планшетах.У каждой шины своя или распиновка. Может потребоваться, если нужно своими руками сделать переходник с одного типа разъема на другой. Зная все тонкости расположения проводов, можно даже сделать зарядное устройство для мобильного телефона. Однако учтите, что устройство может быть повреждено при неправильном подключении.

Разъем USB 2.0 выполнен в виде плоского разъема с четырьмя контактами. В зависимости от назначения он обозначается как AF (BF) и AM (BM), что соответствует общим именам «мама» и «папа».Мини и микро устройства имеют одинаковую маркировку. От обычных автобусов они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутреннего оформления, которое уже имеет девять контактов.

Распиновка-разводка разъемов USB 2.0 и 3.0

Распиновка для модели USB 2.0 в следующем порядке:

  1. Жилет красный, на который осуществляется подача постоянного напряжения величиной + 5В.
  2. Белый провод, используемый для передачи информационных данных.Он обозначен знаком «D-».
  3. Проводник зеленого цвета. С его помощью также передается информация. Он помечен как «D +».
  4. Проводник черный. На него подается нулевое напряжение питания. Он называется его общим проводом и обозначается собственной этикеткой в ​​виде перевернутой буквы T.

Схема расположения проводов в модели 3.0 совершенно другая. Первые четыре контактных провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 это следующие провода:

  • Провод № 5 синий. Он передает информацию с отрицательным значением.
  • Провод №6 желтый, как и предыдущий контакт, предназначен для передачи информации, имеющей положительное значение.
  • Провод №7 используется как дополнительное заземление.
  • Провод № 8 фиолетовый, а провод № 9 оранжевый. Они выполняют функцию приема данных соответственно с отрицательными и положительными значениями.

Распиновка разъемов микро- и мини-USB

Разъемы Micro USB

чаще всего используются в планшетах и ​​смартфонах.Распиновка micro usb отличается от стандартных шин гораздо меньшими размерами и наличием пяти контактов. Они обозначены как микро-AF (BF) и микро-AM (BM), что соответствует «маме» и «папе».

Микро-USB подключается в следующем порядке:

  • Контакт № 1 красный. Через него подается напряжение.
  • Контакты №2 и №3 белого и зеленого цветов используются для передачи.
  • Сиреневый штифт № 4 в отдельных моделях автобусов выполняет особую функцию.
  • Черный контакт № 5 — нейтральный провод.

Распиновка разъема mini USB по цвету такая же, как и у разъемов micro USB.

В этой статье представлена ​​общая информация о стандарте USB, а также распиновка Разъем USB всех цветов (USB, mini-USB, micro-USB, USB-3.0).

Разъем

USB (Universal Serial Bus) — это универсальная последовательная шина, современный способ подключения внешних устройств к персональному компьютеру.Заменяет использовавшиеся ранее способы подключения (последовательный и параллельный порт, PS / 2, Gameport и т. Д.) На распространенные типы периферийных устройств — принтеры, мыши, клавиатуры, джойстики, камеры, модемы и т. Д. Также этот разъем позволяет организовать обмен данными между компьютером и видеокамерой, картридером, MP3-плеером, внешним жестким диском.

Преимущество разъема USB перед другими разъемами заключается в возможности подключения устройств Plug & Play без перезагрузки компьютера или установки драйверов вручную.Устройства Plug & Play можно подключать к сети во время работы компьютера и запускать в течение нескольких секунд.

Когда подключается новое устройство, сначала концентратор (кабельный концентратор) получает высокий уровень на линии данных, который указывает на появление нового оборудования. Затем следуют следующие шаги:

  1. Концентратор информирует хост-компьютер о подключении нового устройства.
  2. Главный компьютер спрашивает концентратор, к какому порту было подключено устройство.
  3. После получения ответа компьютер выдает команду на активацию этого порта и обнуляет (сбрасывает) шину.
  4. Концентратор выдает сигнал сброса (RESET) длительностью 10 мс. Выходной ток устройства 100 мА. Теперь устройство готово к использованию и имеет адрес по умолчанию.

USB — это результат сотрудничества компаний Compaq, NEC, Hewlett-Packard, Philips, Intel, Lucent и Microsoft. Стандарт USB был предназначен для замены широко используемого последовательного порта RS-232. USB обычно проще для пользователя и имеет большую пропускную способность, чем последовательный порт RS-232. Первая спецификация USB была разработана в 1995 году как недорогой универсальный интерфейс для подключения внешних устройств, не требующий большой полосы пропускания данных.

Три версии USB

USB 1.1

Версия USB 1.1 была разработана для обслуживания медленных периферийных устройств (Low-Speed) со скоростью передачи данных 1,5 Мбит / с и быстрых устройств (Full-Speed) со скоростью передачи данных 12 Мбит / с. USB 1.1, однако, не мог конкурировать, например, с высокоскоростным интерфейсом. FireWire (IEEE 1394) от Apple со скоростью передачи данных до 400 Мбит / с.

USB 2.0

В 1999 году начали задумываться о втором поколении USB, которое можно было бы применить к более сложным устройствам (например, цифровым видеокамерам).Эта новая версия, называемая USB 2.0, была выпущена в 2000 году и обеспечивала максимальную скорость до 480 Мбит / с в высокоскоростном режиме и сохраняла обратную совместимость с USB 1.1 (тип передачи данных: полноскоростной, низкоскоростной. ).

USB 3.0

Третья версия (также называемая сверхскоростным USB) была разработана в ноябре 2008 года, но, вероятно, из-за финансового кризиса ее массовое распространение было отложено до 2010 года. USB 3.0 более чем в 10 раз быстрее, чем USB 2.0 (выше до 5 Гбит / с).Новая разработка имеет 9 проводов вместо исходных 4 (шина данных уже состоит из 4 проводов), однако этот стандарт по-прежнему поддерживает USB 2.0 и обеспечивает более низкое энергопотребление. Это позволяет использовать любую комбинацию устройств и портов USB 2.0 и USB 3.0.

Разъем USB имеет 4 контакта. Витая пара (два скрученных вместе провода) подключается к контактам DATA + и DATA-, а обычные провода подключаются к контактам VCC (+5 В) и GND. Затем весь кабель (все 4 провода) экранируется алюминиевой фольгой.

Ниже представлена ​​распиновка (разводка) всех типов разъемов USB.

Типы и распиновка разъемов USB

Разводка кабеля USB по цвету:

  1. +5 В
  2. -Данные
  3. + Данные
  4. Общие

Распиновка разъема USB — тип A:

Распиновка разъема USB — тип B:

Разводка кабеля в соответствии с цветами разъемов: mini (mini) и micro (micro) USB:


  1. +5 В
  2. -Данные
  3. + Данные
  4. Не используется / Общие
  5. Общие

Распиновка разъема mini-USB — тип A:

Универсальная шина USB — один из самых популярных интерфейсов для персональных компьютеров.Он позволяет последовательно подключать различные устройства (до 127 единиц). Также шины USB поддерживают функцию подключения и отключения устройств при работающем персональном компьютере. В этом случае устройства могут получать питание напрямую через упомянутый элемент, что избавляет от необходимости использовать дополнительные источники питания. В этой статье мы рассмотрим, что такое стандартная распиновка USB. Эта информация может быть полезна при самостоятельном изготовлении любых USB-адаптеров или устройств, получающих питание через рассматриваемый нами интерфейс.Кроме того, разберем, какая распиновка у micro-USB и, конечно же, mini-USB.

Описание и распиновка интерфейса USB

Практически каждый пользователь ПК знает, как выглядит USB-разъем. Это плоский четырехконтактный интерфейс типа A. Гнездо USB — это AF, а гнездо — AM. Распиновка USB Type A состоит из четырех контактов. Первый провод отмечен красным цветом и на него подается постоянное напряжение +5 В. Допускается подача максимального тока 500 мА. Второй контакт — белый — для (D-).Третий провод (зеленый) также используется для передачи данных (D +). Последний контакт отмечен черным цветом, на него подается нулевое напряжение питания (общий провод).

Разъемы типа А считаются активными, к ним подключено питание хоста и т. Д.). Разъемы типа B считаются пассивными и используются для подключения таких устройств, как принтеры, сканеры и т. Д. Разъемы типа B имеют квадратную форму с двумя скошенными углами. «Мама» — это BF, а «Dad» — это BM. Распиновка USB типа B имеет те же четыре контакта (два вверху и два внизу), назначение идентично типу A.

Подключение разъемов micro-USB

Разъемы этого типа чаще всего используются для подключения планшетов и смартфонов. Они значительно меньше стандартного интерфейса USB. Еще одна особенность — наличие пяти контактов. Маркировка таких разъемов следующая: micro-AF (BF) — «мама» и micro-AM (BM) — «отец».

Распиновка Micro USB:

Первый контакт (красный) предназначен для подачи напряжения питания + 5 В;

Второй и третий провода (белый и зеленый) используются для передачи данных;

Четвертый контакт (ID) в разъемах типа B не используется, а в разъемах типа A он замыкается на общий провод для поддержки функции OTG;

Последний, пятый, контакт (черный) — нулевое напряжение питания.

Помимо перечисленных, кабель может иметь еще один провод, используемый для «экранирования»; ему не присвоен номер.

Распиновка Mini USB

Разъемы Mini USB также содержат пять контактов. Эти разъемы имеют следующие обозначения: mini-AF (BF) — «мама» и mini-AM (VM) — «папа». Назначение контактов идентично типу micro-USB.

Заключение

Информация о разводке USB-разъемов очень актуальна, так как этот тип интерфейса используется практически во всех мобильных и настольных устройствах и гаджетах.Эти разъемы используются как для зарядки встроенных аккумуляторов, так и для передачи данных.

Интерфейс USB начал широко использоваться около 20 лет назад, а точнее, весной 1997 года. Именно тогда универсальная последовательная шина была реализована аппаратно на многих материнских платах персональных компьютеров. На данный момент этот тип подключения периферии к ПК является стандартом, выпущены версии, существенно повышающие скорость обмена данными, появились новые типы разъемов.Попробуем разобраться в спецификациях, распиновке и других особенностях USB.

Каковы преимущества универсальной последовательной шины?

Внедрение этого способа подключения сделало возможным:

  • Быстро подключайте к компьютеру различные периферийные устройства, от клавиатуры до внешних дисководов.
  • Полностью использовать технологию «Plug & Play», которая упростила подключение и настройку периферийных устройств.
  • Отказ от ряда устаревших интерфейсов, что положительно сказалось на функциональности вычислительных систем.
  • Шина позволяет не только передавать данные, но и обеспечивать питание подключенных устройств с ограничением тока нагрузки 0,5 и 0,9 А для старого и нового поколения. Это дало возможность использовать USB для зарядки телефонов, а также подключать различные гаджеты (мини-вентиляторы, фонари и т. Д.).
  • Стало возможным изготовление мобильных контроллеров, например, сетевой карты RJ-45 USB, электронных ключей для входа и выхода из системы

Типы разъемов USB — основные отличия и особенности

Существует три спецификации (версии) данного типа подключения, частично совместимые друг с другом:

  1. Самая первая версия, получившая широкое распространение — v 1.Это улучшенная модификация предыдущей версии (1.0), которая практически не вышла из стадии прототипа из-за серьезных ошибок в протоколе передачи данных. Данная спецификация имеет следующие характеристики:
  • Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит / с соответственно).
  • Возможность подключения более сотни различных устройств (включая хабы).
  • Максимальная длина шнура составляет 3,0 и 5,0 м для высокого и низкого курса обмена соответственно.
  • Номинальное напряжение шины 5,0 В, допустимый ток нагрузки подключаемого оборудования 0,5 А.

Сегодня этот стандарт практически не используется из-за его низкой пропускной способности.

  1. В настоящее время доминирующая вторая спецификация. Этот стандарт полностью совместим с предыдущей модификацией. Отличительной особенностью является наличие высокоскоростного протокола обмена данными (до 480,0 Мбит / с).

Благодаря полной аппаратной совместимости с младшей версией периферийные устройства этого стандарта могут быть подключены к предыдущей модификации.Правда, это снизит пропускную способность до 35-40 раз, а в некоторых случаях и больше.

Поскольку между этими версиями существует полная совместимость, их кабели и разъемы идентичны.

Отметим, что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении немного ниже (около 30-35 МБ в секунду). Это связано с особенностью реализации протокола, которая приводит к задержкам между пакетами данных. Поскольку скорость чтения современных накопителей в четыре раза превышала пропускную способность второй модификации, то есть не соответствовала текущим требованиям.

  1. Универсальная шина 3-го поколения была специально разработана для решения проблемы недостаточной пропускной способности. Согласно спецификации, данная модификация способна обмениваться информацией со скоростью 5,0 Гбит / с, что почти в три раза превышает скорость чтения современных накопителей. Вилки и розетки последней модификации принято отмечать синим цветом, чтобы облегчить идентификацию принадлежностей в соответствии с данной спецификацией.

Еще одна особенность третьего поколения — увеличение номинального тока до 0.9 А, что позволяет запитать ряд устройств и исключить необходимость в отдельных источниках питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно это будет описано ниже.

Классификация и распиновка

Разъемы обычно классифицируют по типам, их всего два:


Обратите внимание, что такие конвекторы совместимы только между более ранними модификациями.


Кроме того, есть удлинители для портов этого интерфейса.На одном конце у них вилка типа А, а на втором — розетка для него, то есть, собственно, связь «мама» — «папа». Такие шнуры могут быть очень полезны, например, для подключения флешки, не залезая под стол к системному блоку.


Теперь посмотрим, как разводятся контакты для каждого из перечисленных выше типов.

Распиновка разъема usb 2.0 (типы A и B)

Поскольку вилки и розетки более ранних версий 1.1 и 2.0 физически не отличаются друг от друга, мы покажем разводку последних.


Рисунок 6. Подключение вилки и розетки разъема типа А

Обозначение:

  • А — гнездо.
  • Б — заглушка.
  • 1 — питание +5,0 В.
  • 2 и 3 сигнальных провода.
  • 4 — масс.

На рисунке окраска контактов дана по цвету провода и соответствует принятой спецификации.

Теперь посмотрим на разводку классической розетки Б.


Обозначение:

  • A — вилка, которая подключается к розетке на периферийных устройствах.
  • B — это разъем на периферийном устройстве.
  • 1 — силовой контакт (+5 В).
  • 2 и 3 — сигнальные контакты.
  • 4 — контакт провода «масса».

Цвета контактов соответствуют принятой расцветке проводов в шнуре.

Распиновка USB 3.0 (типы A и B)

В третьем поколении периферийные устройства подключаются через 10 (9, если нет плетеного экрана) проводов, соответственно количество контактов также увеличено.Но они расположены таким образом, чтобы можно было подключать устройства более ранних поколений. То есть контакты +5,0 В, GND, D + и D- расположены так же, как и в предыдущей версии. Схема подключения розетки типа А показана на рисунке ниже.


Рисунок 8. Распиновка разъема Type A в USB 3.0

Обозначение:

  • А — вилка.
  • Б — гнездо.
  • 1, 2, 3, 4 — разъемы полностью соответствуют распиновке вилки для исполнения 2.0 (см. B на рис. 6) цвета проводов также совпадают.
  • 5 (SS_TX-) и 6 (SS_TX +) разъемы для передачи данных SUPER_SPEED.
  • 7 — масса (GND) сигнальных проводов.
  • 8 (SS_RX-) и 9 (SS_RX +) коннекторы для приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для этого стандарта.

Как было сказано выше, в розетку этого порта можно вставить более ранний штекер, соответственно пропускная способность уменьшится.Что касается универсальной шинной вилки третьего поколения, то в розетки раннего выпуска ее невозможно вставить.

Теперь давайте посмотрим на распиновку разъема типа B. В отличие от предыдущего типа такая розетка несовместима с вилками более ранних версий.


Условные обозначения:

A и B — вилка и розетка соответственно.

Цифровые подписи для контактов соответствуют описанию на рисунке 8.

Цвет максимально приближен к цветовой кодировке проводов в шнуре.

Распиновка разъема micro usb

Для начала представим схему подключения для данной спецификации.


Как видно из рисунка, это 5-контактное соединение, и в вилке (A), и в розетке (B) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствуют принятому стандарту, приведенному выше.

Описание разъема micro USB для версии 3.0.

Для этого подключения используется 10-контактный разъем.Фактически он состоит из двух частей, по 5 контактов в каждой, и одна из них полностью соответствует предыдущей версии интерфейса. Эта реализация несколько сбивает с толку, особенно учитывая несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с коннекторами ранних модификаций, но впоследствии отказались от этой идеи или еще не реализовали ее.


На рисунке показана распиновка штекера (A) и внешний вид гнезда (B) микро ЮСБ.

Контакты с 1 по 5 полностью соответствуют микроразъему второго поколения, назначение остальных контактов следующее:

  • 6 и 7 — передача данных по высокоскоростному протоколу (SS_TX- и SS_TX + соответственно).
  • 8 — масса для высокоскоростных информационных каналов.
  • 9 и 10 — прием данных по высокоскоростному протоколу (SS_RX- и SS_RX + соответственно).

Распиновка Mini USB

Этот вариант подключения используется только в более ранних версиях интерфейса, в третьем поколении этот тип не используется.


Как видите, разводка вилки и розетки практически идентична микро-ЮСБ, соответственно цветовая гамма проводов и номера контактов также совпадают. Собственно различия только в форме и размере.

В этой статье мы привели только стандартные типы подключений, многие производители цифрового оборудования практикуют реализацию собственных стандартов, там можно найти разъемы на 7 контактов, 8 контактов и т. Д. Это вносит определенные трудности, особенно когда возникает вопрос возникает необходимость найти зарядное устройство для мобильного телефона.Также следует отметить, что производители столь «эксклюзивной» продукции не спешат рассказывать, как устроена распиновка USB в таких контакторах. Но, как правило, эту информацию легко найти на тематических форумах.

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых устройств поддерживают зарядку через разъем USB mini-USB или micro-USB. Правда, до единого стандарта еще далеко, и каждая компания пытается сделать распиновку по-своему.Возможно купить у нее зарядное устройство. Ну хоть штекер ЮСБ и розетка сделали штатными, как и напряжение питания 5 вольт. Таким образом, имея любой адаптер для зарядного устройства, вы теоретически можете зарядить любой смартфон. Как? и читайте дальше.

Распиновка разъемов USB для Nokia, Philips, LG, Samsung, HTC

Марки Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только в случае короткого замыкания контактов Data + и Data- (2-й и 3-й).Вы можете замкнуть их накоротко в гнезде USB_AF зарядного устройства и легко зарядить телефон через стандартный кабель для передачи данных.

Распиновка разъемов USB на штекере

Если в зарядном устройстве уже есть выходной кабель (вместо выходного разъема), и вам нужно припаять к нему штекер mini-USB или micro-USB, то вам не нужно подключать 2 и 3 контакта в mini / micro Сам USB. В этом случае к 1 контакту припаяешь плюс, а к 5-му (последнему) — минус.

Распиновка USB-разъемов для Iphone

Для iPhone контакты Data + (2) и Data- (3) должны быть подключены к GND (4) через резисторы 50 кОм и к + 5V через резисторы 75 кОм.

Распиновка разъема зарядки Samsung Galaxy

Для зарядки Samsung Galaxy в разъеме USB micro-BM необходимо установить резистор 200 кОм между контактами 4 и 5 и перемычку между контактами 2 и 3.

Распиновка USB-разъемов для навигатора Garmin

Для питания или зарядки вашему навигатору Garmin требуется специальный кабель для передачи данных. Просто для питания навигатора по кабелю нужно замкнуть 4 и 5 контактов в штекере mini-USB.Для подзарядки нужно подключить 4 и 5 контактов через резистор 18 кОм.

Схема распиновки для зарядки планшетов

Практически любой планшетный компьютер требует для зарядки большого тока — в 2 раза больше, чем у смартфона, а зарядка через разъем mini / micro-USB во многих планшетах просто не предусмотрена производителем. Ведь даже USB 3.0 больше 0,9 ампера не даст. Поэтому ставится отдельная розетка (часто круглого типа). Но и под мощный блок питания ЮСБ его можно приспособить, если припаять такой переходник.

Распиновка разъема для зарядки Samsung Galaxy Tab

Для правильной зарядки планшета Samsung Galaxy Tab рекомендуется другая схема: два резистора: 33 кОм между +5 и перемычкой D-D +; 10 кОм между GND и перемычкой D-D +.

Распиновка порта зарядки

Вот несколько диаграмм напряжений на выводах USB, показывающих номиналы резисторов, которые позволяют получить эти напряжения. Там, где указано сопротивление 200 Ом, необходимо установить перемычку, сопротивление которой не должно превышать это значение.

Классификация порта зарядного устройства

  • SDP (стандартные нисходящие порты) — обмен данными и зарядка, допускает ток до 0,5 А.
  • CDP (Charging Downstream Ports) — обмен данными и зарядка, допускает ток до 1,5 А; аппаратная идентификация типа порта (перечисление) выполняется до того, как гаджет подключит линии данных (D- и D +) к своему USB-трансиверу.
  • DCP (выделенные зарядные порты) — только зарядка, допускает ток до 1.5 А.
  • ACA (Accessory Charger Adapter) — работа PD-OTG заявлена ​​в режиме Host (с подключением к периферийным устройствам PD — USB-хабу, мышке, клавиатуре, HDD и с возможностью дополнительного питания), для некоторых устройств — с возможность зарядки ПД во время сеанса OTG …

Как переделать вилку своими руками

Теперь у вас есть распиновка для всех популярных смартфонов и планшетов, так что если у вас есть навык работы с паяльником, не возникнет проблем с преобразованием любого стандартного USB-разъема в тот тип, который вам нужен для вашего устройства.Любая стандартная зарядка, основанная на использовании USB, предусматривает использование всего двух проводов — это + 5В и общий (отрицательный) контакт.

Достаточно взять любой адаптер для зарядки 220V / 5V, отрезать от него USB разъем. Обрезанный конец полностью свободен от экрана, а остальные четыре провода зачищены и залужены. Теперь берем кабель с USB-разъемом необходимого типа, после чего также отрезаем от него лишнее и проводим ту же процедуру. Теперь осталось просто спаять провода между собой по схеме, после чего изолируют соединение каждый по отдельности.Получившийся футляр сверху обматываем изолентой или изолентой. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъемы (розетки) для мобильных телефонов и их распиновка представлены в единой большой таблице -.

Apple, 30-контактный кабель USB

Ежемесячный платеж Apple Card (ACMI) — это вариант оплаты с годовой процентной ставкой 0%, который можно выбрать при оформлении заказа для определенных продуктов Apple, приобретенных в магазинах Apple Store, Apple.com, приложение Apple Store или позвонив по телефону 1-800-MY-APPLE, при условии утверждения кредита и лимита кредита. См. Https://support.apple.com/kb/HT211204 для получения дополнительной информации о подходящих продуктах. Переменная годовая процентная ставка для Apple Card, отличная от ACMI, варьируется от 10,99% до 21,99% в зависимости от кредитоспособности. Цены по состоянию на 1 апреля 2020 года. Если вы выберете вариант оплаты полной или единовременной оплаты для соответствующей требованиям ACMI покупки вместо выбора ACMI в качестве варианта оплаты при оформлении заказа, эта покупка будет зависеть от назначенной переменной годовой процентной ставки. на вашу Apple Card.Налоги и доставка не включены в ACMI и зависят от переменной годовой процентной ставки вашей карты. Для получения дополнительной информации см. Клиентское соглашение Apple Card. ACMI недоступен для покупок, сделанных в Интернете в следующих специальных магазинах: План покупок для сотрудников Apple; участвующие корпоративные программы покупки сотрудников; Apple at Work для малого бизнеса; Государственные программы, программы для ветеранов и военных закупок или на отремонтированных устройствах. Активация iPhone требуется при покупке iPhone в Apple Store у одного из этих национальных операторов связи: AT&T, Sprint, Verizon или T-Mobile.

* Месячная цена доступна при выборе ежемесячных платежей Apple Card (ACMI) в качестве типа оплаты при оформлении заказа в Apple и подлежит утверждению кредита и ограничению кредита. Условия финансирования зависят от продукта. Налоги и доставка не включены в ACMI и зависят от переменной годовой процентной ставки вашей карты. Для получения дополнительной информации см. Клиентское соглашение Apple Card. ACMI недоступен для покупок, совершенных в Интернете в специальных магазинах. Плата за последний месяц за каждый продукт будет равна его покупной цене за вычетом всех других платежей в размере ежемесячного платежа.

Чтобы получить доступ ко всем функциям Apple Card и использовать их, необходимо добавить Apple Card в Wallet на iPhone или iPad с последней версией iOS или iPadOS. Выполните обновление до последней версии, выбрав «Настройки»> «Основные»> «Обновление программного обеспечения». Коснитесь «Загрузить и установить».

Доступно для подходящих кандидатов в США.

Apple Card выпускается Goldman Sachs Bank USA, филиал в Солт-Лейк-Сити.

Символы портов USB-C для портативных компьютеров: значение и функции

Что такое символ USB-C?

Вы когда-нибудь внимательно смотрели на символ USB? Скорее всего, вы встречали простой логотип: трезубец с зубцами, заканчивающимися квадратом, кругом или треугольником.Считается, что три формы обозначают множество устройств, которые могут поддерживаться через USB-соединение.

Первый прямоугольный порт USB-A решил серьезную проблему, помог нам соединить все наши периферийные устройства с помощью общего разъема. В наши дни тонкий овальный порт USB-C быстро становится универсальным стандартом, поскольку он обеспечивает более быструю передачу данных, питания и видео в меньшем корпусе.

Тем не менее, дополнительные возможности USB-C фактически создали новую проблему для потребителей.Производители этих периферийных устройств могут использовать различные базовые технологии внутри формы USB-C. Итак, теперь у нескольких гаджетов, представленных квадратом, кругом и треугольником в символе USB, могут быть разъемы USB-C, предназначенные для разных целей. Некоторые соединения USB-C будут заряжать хост-устройства, поддерживать видео, поддерживать мощную технологию Thunderbolt3 или поддерживать только данные. Если вы запутались, не волнуйтесь — есть способы выяснить, какая технология скрыта в разъеме USB-C.Компания Kensington призвана демистифицировать USB-C, объясняя его функции и обучая читать различные символы USB.

Одна внешняя форма, другая внутренняя технология

В разъеме USB-C есть что понравиться. Для начала важно знать, что название USB-C описывает физическую форму разъема, а не технологию, лежащую в основе порта. USB-C был разработан, чтобы вместить множество возможностей в крошечный корпус, устраняя необходимость в большом количестве кабелей с разными разъемами.Его овальная форма тонкая, плоская и достаточно компактная для использования в более тонких устройствах, таких как планшеты и телефоны, а также в более крупных устройствах, таких как ноутбуки. Разъем USB-C является симметричным и двусторонним, поэтому он подходит для любого способа подключения.

Что еще более важно, USB-C — это мощное устройство, которое вмещает еще больше контактов (каналов, по которым передаются данные, питание и видео) в его тонкую форму. Но вот в чем проблема: не все устройства используют все контакты одинаково. Для получения более подробной информации о том, как используются контакты, см. Эту презентацию от VESA.

Важно знать, что форма USB-C универсальна (как только вы знаете, что заметить, вы можете легко выбрать овальный разъем USB-C из линейки), но внутренняя технология может сильно измениться от устройства к устройству. Некоторые устройства оснащены разъемом USB-C с отличным сочетанием подачи питания, передачи данных и видео. У других есть порт USB-C, который поддерживает только данные и видео, питание и данные или только данные. Даже в линейке продуктов одного производителя разные устройства могут иметь порты USB-C с разными базовыми технологиями.Это может сбивать с толку, если вы не знаете, что ищете, поэтому давайте разберемся с этим.

Познакомьтесь с разъемом USB-C

Когда дело доходит до покупки аксессуаров для устройства, важно точно понимать, что это устройство поддерживает соединение USB-C. Никто не хочет испытывать волнение при распаковке нового продукта только для того, чтобы обнаружить, что он не будет работать с вашим устройством. Кенсингтон здесь, чтобы помочь вам увидеть причину безумия. Если вы приблизитесь к порту USB-C вашего устройства, вы можете заметить символ, обозначающий базовую технологию и ее возможности.

Однако не на всех устройствах есть символ, помогающий расшифровать технологию внутри — некоторые производители предпочитают полностью опускать эти символы. Если на вашем устройстве нет маркировки (или у вас просто нет времени расшифровать эти иероглифические символы USB), вы можете связаться с производителем устройства или просто спросить Kensington напрямую по адресу [email protected] Мы стремимся быть Выбором профессионалов и здесь, чтобы помочь вам контролировать обстановку на рабочем столе, от док-станций до эргономичных и запирающихся аксессуаров, которые способствуют благополучию и безопасности.

Теперь, когда вы разобрались с местностью, вы обнаружите, что пользоваться различными функциями USB-C не так уж и сложно.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
