распиновка micro и mini usb + особенности распайки

Интерфейс USB – популярный вид технологической коммуникации на мобильных и других цифровых устройствах. Разъемы подобного рода часто встречаются на персональных компьютерах разной конфигурации, периферийных компьютерных системах, на сотовых телефонах и т.д.

Особенность традиционного интерфейса – USB распиновка малой площади. Для работы используются всего 4 пина (контакта) + 1 заземляющая экранирующая линия. Правда, последним более совершенным модификациям (USB 3.0 Powered-B или Type-C) характерно увеличение числа рабочих контактов. О чем мы и будем говорить в этом материале. Также опишем структуру интерфейса и особенности распайки кабеля на контактах разъемов.

Содержание статьи:

Виды разъемов USB

Аббревиатура «USB» несет сокращенное обозначение, которое в целостном виде читается как «Universal Series Bus» – универсальная последовательная шина, благодаря применению которой осуществляется высокоскоростной обмен цифровыми данными.

Универсальность USB интерфейса отмечается:

  • низким энергопотреблением;
  • унификацией кабелей и разъемов;
  • простым протоколированием обмена данных;
  • высоким уровнем функциональности;
  • широкой поддержкой драйверов разных устройств.

Какова же структура USB интерфейса, и какие существуют виды ЮСБ технологических разъемов в современном мире электроники? Попробуем разобраться.

Технологическая структура интерфейса USB 2.0

Разъемы, относящиеся к изделиям, входящим в группу спецификаций 1.х – 2.0 (созданные до 2001 года), подключаются на четырехжильный электрический кабель, где два проводника являются питающими и ещё два – передающими данные.

Также в спецификациях 1.х – 2.0 распайка служебных ЮСБ разъемов предполагает подключение экранирующей оплётки – по сути, пятого проводника.

Так выглядит физическое исполнение нормальных разъёмов USB, относящихся ко второй спецификации. Слева указаны исполнения типа «папа», справа указаны исполнения типа «мама» и соответствующая обоим вариантам распиновка

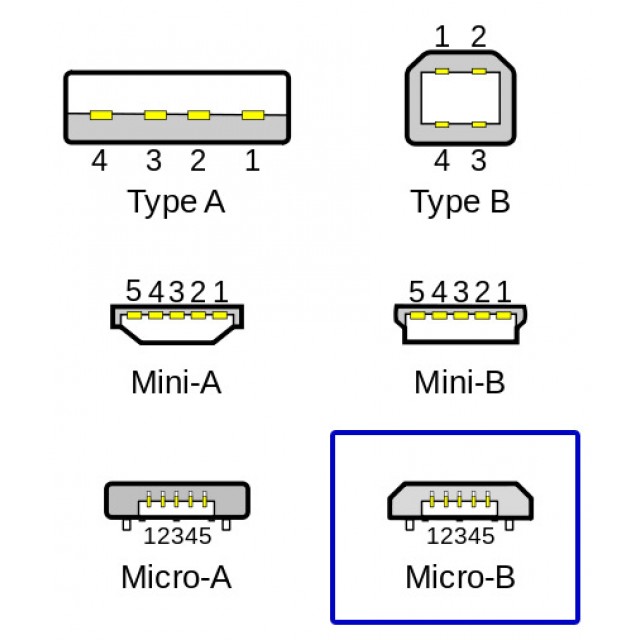

Существующие исполнения соединителей универсальной последовательной шины отмеченных спецификаций представлены тремя вариантами:

  1. Нормальный – тип «А» и «В».
  2. Мини – тип «А» и «В».
  3. Микро – тип «А» и «В».

Разница всех трёх видов изделий заключается в конструкторском подходе. Если нормальные разъемы предназначены для использования на стационарной технике, соединители «мини» и «микро» сделаны под применение в мобильных устройствах.

Так выглядит физическое исполнение разъемов второй спецификации из серии «мини» и, соответственно, метки для разъемов Mini USB – так называемой распиновки, опираясь на которую, пользователь выполняет кабель-соединение

Поэтому два последних вида характеризуются миниатюрным исполнением и несколько измененной формой разъема.

Таблица распиновки стандартных соединителей типа «А» и «В»

КонтактСпецификацияПроводник кабеляФункция
1Питание +Красный (оранжевый)+ 5В
2Данные  –Белый (золотой)Data –
3Данные +ЗеленыйData +
4Питание –Черный (синий)Земля

Наряду с исполнением разъемов типа «мини-А» и «мини-В»,  а также разъемов типа «микро-А» и «микро-В», существуют модификации соединителей типа «мини-АВ» и «микро-АВ».

Отличительная черта таких конструкций – исполнение распайки проводников ЮСБ на 10-пиновой контактной площадке. Однако на практике подобные соединители применяются редко.

Таблица распиновки интерфейса Micro USB и Mini USB соединителей типа «А» и «В»

КонтактСпецификацияПроводник кабеляФункция
1Питание  +Красный+ 5В
2Данные  –БелыйData  –
3Данные  +ЗеленыйData  +
4ИдентификаторХост – устройство
5Питание  –ЧерныйЗемля

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1.х – 2.0.

Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3.0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока – 900 мА против 500 мА для USB 2/0.

Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

Модификация коннекторов USB 3.0 разного типа: 1 – исполнение «mini» типа «B»; 2 – стандартное изделие типа «A»; 3 – разработка серии «micro» типа «B»; 4 – стандартное исполнение типа «C»

Как видно на картинке выше, интерфейсы третьей спецификации имеют больше рабочих контактов (пинов), чем у предыдущей – второй версии. Тем не менее, третья версия полностью совместима с «двойкой».

Чтобы иметь возможность передавать сигналы с более высокой скоростью, разработчики конструкций третьей версии оснастили дополнительно четырьмя линиями данных и одной линией нулевого контактного провода. Дополненные контактные пины располагаются в отдельным ряду.

Таблица обозначения пинов разъемов третьей версии под распайку кабеля ЮСБ

КонтактИсполнение «А»Исполнение «B»Micro-B
1Питание +Питание +Питание +
2Данные   –Данные  –Данные  –
3Данные  +Данные  +Данные  +
4ЗемляЗемляИдентификатор
5StdA_SSTX –StdA_SSTX –Земля
6StdA_SSTX +StdA_SSTX +StdA_SSTX –
7GND_DRAINGND_DRAINStdA_SSTX +
8StdA_SSRX –StdA_SSRX –GND_DRAIN
9StdA_SSRX +StdA_SSRX +StdA_SSRX –
10StdA_SSRX +
11ЭкранированиеЭкранированиеЭкранирование

Между тем использование интерфейса USB 3. 0, в частности серии «А», проявилось серьёзным недостатком в конструкторском плане. Соединитель обладает ассиметричной формой, но при этом не указывается конкретно позиция подключения.

Разработчикам пришлось заняться модернизацией конструкции, в результате чего в 2013 году в распоряжении пользователей появился вариант USB-C.

Модернизированное исполнение разъема USB 3.1

Конструкция этого типа разъема предполагает дублирование рабочих проводников по обеим сторонам штепселя. Также на интерфейсе имеются несколько резервных линий.

Этот тип соединителя нашел широкое применение в современной мобильной цифровой технике.

Расположение контактов (пинов) для интерфейса типа USB-C, относящегося к серии третьей спецификации соединителей, предназначенных под коммуникации различной цифровой техники

Стоит отметить характеристики USB Type-C. Например, скоростные параметры для этого интерфейса показывают уровень – 10 Гбит/сек.

Конструкция соединителя выполнена в компактном исполнении и обеспечивает симметричность соединения, допуская вставку разъема в любом положении.

Таблица распиновки, соответствующая спецификации 3.1 (USB-C)

КонтактОбозначениеФункцияКонтактОбозначениеФункция
A1GNDЗаземлениеB1GNDЗаземление
A2SSTXp1TX +B2SSRXp1RX +
A3SSTXn1TX –B3SSRXn1RX –
A4Шина +Питание +B4Шина +Питание +
A5CC1Канал CFGB5SBU2ППД
A6Dp1USB 2.0B6Dn2USB 2.0
A7Dn1USB 2.0B7Dp2USB 2.0
A8SBU1ППДB8CC2CFG
A9ШинаПитаниеB9ШинаПитание
A10SSRXn2RX –B10SSTXn2TX –
A11SSRXp2RX +B11SSTXp2TX +
A12GNDЗаземлениеB12GNDЗаземление

Следующий уровень спецификации USB 3.

2

Между тем процесс совершенствования универсальной последовательной шины активно продолжается. На некоммерческом уровне уже разработан следующий уровень спецификации – 3.2.

Согласно имеющимся сведениям, скоростные характеристики интерфейса типа USB 3.2 обещают вдвое большие параметры, чем способна дать предыдущая конструкция.

Достичь таких параметров разработчикам удалось путем внедрения многополосных каналов, через которые осуществляется передача на скоростях 5 и 10 Гбит/сек, соответственно.

Подобно «Thunderbolt», USB 3.2 использует несколько полос для достижения общей пропускной способности, вместо того, чтобы пытаться синхронизировать и запускать один канал дважды

Кстати следует отметить, что совместимость перспективного интерфейса с уже существующим USB-C поддерживается полностью, так как разъем «Type-C» (как уже отмечалось) наделен резервными контактами (пинами), обеспечивающими многополосную передачу сигналов.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета предварительно проводников кабеля конкретному контакту (пину).

Цветовая маркировка проводников внутри кабельной сборки, используемой для USB интерфейсов. Сверху вниз показана, соответственно, цветовая раскраска проводников кабелей под спецификации 2.0, 3.0 и 3.1

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

  • красным;
  • белым;
  • зеленым;
  • черным.

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять. Чтобы упростить себе работу, удобно использовать специнструмент – надежный паяльник для пайки проводов в домашних условиях и для снятия изоляции с концов жил.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран.

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распайка соединителя двумя проводниками под организацию линии питания для устройства донора. На практике используются разные варианты распаек, основываясь на технических потребностях

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Выводы и полезное видео по теме

Представленный ниже видеоролик поясняет основные моменты распиновки соединителей серии 2.0 и других, визуально поясняет отдельные детали производства процедур пайки.

Владея полной информацией по распиновке соединителей универсальной последовательной шины, всегда можно справиться с технической проблемой, связанной с дефектами проводников. Также эта информация обязательно пригодится, если потребуется нестандартно соединять какие-то цифровые устройства.

Хотите дополнить изложенный выше материал полезными замечаниями или ценными советами по самостоятельной распайке? Пишите комментарии в блоке ниже, добавляйте, при необходимости, уникальные фотоматериалы.

Может у вас остались вопросы после прочтения статьи? Задавайте их здесь – наши эксперты и компетентные посетители сайта постараются прояснить непонятные моменты.

Разъёмы и Конекторы типа B, Micro-B, Powered-B

Вилка и розетка типа B

Вилку типа B USB 3.0 можно определить по пяти дополнительным контактам. Она хоть и похожа на предшественницу USB 2.0, но различия визуально более заметны.

Вилка USB 3.0 B типа

Вилка USB 3.0 типа B в разборе

Розетка USB 3.0 типа B

Розетка USB 3.0 типа B с разных ракурсов

Распиновка коннекторов USB 3.0 B -типа

Распиновка USB 3.0 — розетка тип B

1 VBUS Красный
2 D- Белый
3 D+ Зелёный
4 GND Чёрный
5 StdA_SSTX- Синий
6
StdA_SSTX+ Жёлтый
7 GND_DRAIN ЗЕМЛЯ
8 StdA_SSRX- Фиолетовый
9 StdA_SSRX+ Оранжевый
Shell Оплётка Экран разъёма

Вилка и розетка типа Micro-B

У разъёмов для мобильных устройств изменения более заметны. Старый разъём Micro-B USB 2.0 имел ширину 6,86 мм, однако теперь ширина разъёма USB 3.0 Micro-B

для мобильных телефонов, плееров и смартфонов увеличилась до 12,25 мм. Опять же, разъёмы были сделаны таким образом, чтобы обеспечить совместимость c USB 2.0.

Вилка USB 3.0 Micro-B

Вилка и розетка USB 3.0 Micro-B

Вилка USB 3.0 Micro-B в разборе

Розетка USB 3.0 Micro-B в разборе

Распиновка коннекторов USB 3.0 Micro-B

Распиновка вилки USB 3.0 Micro-B

1 VBUS Красный
2 D- Белый
3
D+ Зелёный
4 ID не подключён
5 GND Чёрный
6 StdA_SSTX- Синий
7 StdA_SSTX+ Жёлтый
8 GND_DRAIN ЗЕМЛЯ
9 StdA_SSRX- Фиолетовый
10 StdA_SSRX+ Оранжевый
Shell
Оплётка Экран разъёма

Также существуют разъёмы USB 3. 0 Micro ещё двух типов: вилка USB 3.0 Micro-A и розетка USB 3.0 Micro-AB. Визуально отличаются от USB 3.0 Micro-B «прямоугольной» (не срезанной) частью разъёма с USB 2.0 контактами, что позволяет избежать подключения вилки Micro-A в розетку Micro-B, а разетку Micro-AB делает совместимой с обеими вилками.

Розетка Micro-AB будет применяться в мобильных устройствах, имеющих бортовой

USB 3.0 host контроллер. Для идентификации режима хост/клиент используется пин 4 (ID) – в вилке Micro-A он замкнут на «землю».

Коннекторы USB 3.0 Powered-B

Новый разъём Powered-B спроекирован с использованием двух дополнительных контактов, что позволяет устройствам предоставлять до 1000 мА другому устройству, например адаптеру Wireless USB. Это позволяет избежать необходимости в источнике питания для устройства, подключаемого к Wireless USB адаптеру… делая ещё один шаг к идеальной системе беспроводной связи без проводов (даже для питания). При обычных проводных подключениях к хосту или хабу эти два дополнительных контакта не используются.

Розетка USB 3.0 Powered-B (схема)

1 VBUS +5V Питание
2 USB D- USB 2.0 данные
3 USB D+
4 GND Земля
8 StdA_SSRX- SuperSpeed приём
9 StdA_SSRX+ SuperSpeed приём
7
GND_DRAIN Земля
5 StdA_SSTX- SuperSpeed передача
6 StdA_SSTX+ SuperSpeed передача
10 DPWR Дополнительное питание на устройство
11 DGND Земля питания устройства

Разъёмы и коннекторы USB 3.

0 типа A (на стороне компьютера или хаба)

Распиновка USB разъема: USB, mini-USB, micro-USB

В данной статье приведена общая информация о стандарте USB, а также распиновка USB разъема по цветам всех видов (USB, mini-USB, micro-USB, USB-3.0).

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, современный способ подсоединения внешних устройств к персональному компьютеру. Заменяет ранее используемые способы подключения (последовательный и параллельный порт, PS/2, Gameport и т.д.) для обычных видов периферийных устройств — принтеры, мыши, клавиатуры, джойстики, камеры, модемы и т.д. Также данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском.

Стенд для пайки со светодиодной подсветкой

Материал: АБС + металл + акриловые линзы. Светодиодная подсветка…

Преимуществом USB разъема перед иными разъемами заключается в возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов.

Устройства Plug&Play могут быть подключены во время работы компьютера и в течение нескольких секунд приступить к работе.

При подключении нового устройства сначала хаб (кабельный концентратор) получает высокий уровень по линии передачи данных, которое сообщает, что появилось новое оборудование. Затем следуют следующие шаги:

  1. Хаб сообщает Хост-компьютеру о том, что было подключено новое устройство.
  2. Хост-компьютер запрашивает хаб, на какой порт было подключено устройство.
  3. После получения ответа компьютер выдает команду об активации данного порта и выполняет обнуление (сброс) шины.
  4. Концентратор формирует сигнал сброса (RESET) длительностью 10 мсек. Выходной ток питания устройства составляет 100 мА. Устройство теперь готово к работе и имеет адрес по умолчанию.

Создание USB — результат сотрудничества таких компаний как Compaq, NEC, Hewlett-Packard, Philips, Intel, Lucent и Microsoft. USB стандарт был призван заменить широко используемый последовательный порт RS-232. USB в целом облегчает работу пользователю и имеет большую пропускную способность , чем последовательный порт RS-232. Первая спецификация USB была разработана в 1995 году, как недорогой универсальный интерфейс для подсоединения внешних устройств, которые не требовали большую пропускную способность данных.

Три версии USB

USB 1.1

Версия USB 1.1 предназначен был для обслуживания медленных периферийных устройств (Low-Speed) со скоростью передачи данных 1,5 Мбит/с и быстрых устройств (Full-Speed) со скоростью передачи данных 12 Мбит/с. USB 1.1, однако, был не в состоянии конкурировать с высокоскоростным интерфейсом, например. FireWire (IEEE 1394) от компании Apple со скоростью передачи данных до 400 Мбит/с.

USB 2.0

В 1999 году стали задумываться о втором поколении USB, который был бы применим и для более сложных устройств (например, цифровых видеокамер). Эта новая версия, обозначаемая как USB 2.0 была выпущена 2000 году и обеспечивала максимальную скорость до 480 Мбит/с в режиме Hi-Speed и сохранила обратную совместимость с USB 1.

1 (тип передачи данных: Full-Speed , Low-Speed).

USB 3.0

Третья версия (обозначаемая также как Super-speed USB) была спроектирована в ноябре 2008 года, но, вероятно, из-за финансового кризиса ее массовое распространение было отложено вплоть до 2010. USB 3.0 имеет более чем в 10 раз большую скорость по сравнению с USB 2.0 (до 5 Гбит/с). Новая разработка имеет 9 проводов вместо первоначальных 4 (шина данных уже состоит из 4 проводов), тем не менее, этот стандарт по-прежнему поддерживает и USB 2.0 и обеспечивает пониженное энергопотребление. Благодаря этому можно использовать любую комбинацию устройств и портов USB 2.0 и USB 3.0.

USB разъем имеет 4 контакта. К контактам DATA+ и DATA- подключается витая пара (скрученные между собой два провода), а к выводам VCC (+5 В) и GND подключаются обычные провода. Затем весь кабель (все 4 провода) экранируется алюминиевой фольгой.

Паяльная станция 2 в 1 с ЖК-дисплеем

Мощность: 800 Вт, температура: 100…480 градусов, поток возду. ..

Ниже представлена распиновка (распайка) всех видов USB разъемов.

Виды и распиновка USB разъемов

Распайка USB кабеля по цветам:

  1. +5 вольт
  2. -Data
  3. +Data
  4. Общий

Схема распиновки разъема USB — тип А:

Схема распиновки разъема USB — тип В:

Распайка кабеля по цветам разъемов: mini (мини) и micro (микро) USB:

  1. +5 вольт
  2. -Data
  3. +Data
  4. Не используется / Общий
  5. Общий



Распиновка разъема mini-USB — тип А:

Распиновка разъема mini-USB — тип B:



Распиновка разъема micro-USB — тип A:



Распиновка разъема micro-USB — тип B:



Usb в компьютере где какой провод.

Распиновка USB по цветам. Технические характеристики каждой модели Содержание:

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

  1. Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
  2. Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
  3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
  4. Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

  • Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
  • Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
  • Проводник № 7 применяется в качестве дополнительного заземления.
  • Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

  • Контакт № 1 красного цвета. Через н его подается напряжение.
  • Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
  • Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
  • Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

Разъем типа USB широко применяется в качестве интерфейсного соединителя приборов бытового назначения, а также активно проникает в профессиональную сферу. Обеспечивает информационный обмен между различными современными электронными устройствами, а также дистанционное питание маломощных оконечных приборов.

Интерфейсные кабели с разъемами USB широко представлены в продаже. В практике возникает потребность в самодельном соединительном шнуре этой разновидности, которым заменяется вышедший из строя или просто утерянный покупной кабель, обеспечивается нужная длина или возникает потребность в переходнике между USB-портами разной разновидности.

Особенности USB-разъемов

Всего стандартизировано три основных версии USB-интерфейсов, Каждая новая из них обеспечивала увеличение скорости информационного объема и наращивание функциональных возможностей. Одновременно с учетом расширения областей применения менялся форм-фактор вилок.

Возможность подключения кабеля к устройству автоматически означает совместимость соединяемых устройств друг с другом.

Вилки USB-шнуров имеют полный, мини и микро форм-фактор. В центральное устройство всегда включается вилка типа А, для обслуживания периферийного устройства предназначена вилка типа В. Кроме того, вилки делятся на тип М (от англ. male – штекер) и F (от англ. female – гнездо).

Распайка usb кабеля по цветам

Распиновка USB-разъема отличается тем, что в кабелях интерфейса версии 2 используется четыре провода (варианты mini и micro — 5 проводов), тогда как в версии 3 количество проводов увеличено до девяти.

Распайка USB-разъема облегчается тем, что проводам стандартного кабеля присвоены определенные цвета, приведенные в таблице ниже.

Номер провода USB2 USB3
1 красный (плюс питания) красный (плюс питания)
2 белый (данные) белый (данные)
3 зеленый (данные) зеленый (данные)
4 черный (ноль питания или общий)
5 синий (USB3 – передача)
6 желтый (USB3 – передача)
7 земля
8 фиолетовый (USB3 –прием)
9 оранжевый (USB3 –прием)

Пятый провод в разъемах mini и micro типа B не задействуется, а в разъемах типа А замкнут на провод GND.

Дренажному проводу экрана (при наличии) отдельный номер не присваивается.

Сводка распределения проводов USB-интерфейсов версии 2 по контактам вилок различных типов приведена на рисунке ниже.

распайка usb кабеля по цветам

Распиновка usb 3.0

Для USB версии 3 раскладка проводов по контактам приведена на рисунке ниже.

распайка USB 3.0 кабеля по цветам

При изготовлении кабеля отдельные провода и экраны припаиваются к соответствующим контактам вилок.

Правильная распиновка штекера и гнезда Micro-USB разъема для подключения питания и зарядки мобильного телефона или планшета.

Схема распиновки

Назначение контактов микро-USB разъема — гнезда и штекера

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, наиболее распространённый проводной способ подсоединения внешних устройств к компьютеру. Данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском, смартфоном.

Заряд батареи через Микро-ЮСБ

Кроме того, по нему поступает напряжение питания 5 вольт для зарядки аккумулятора носимых гаджетов. Так как практически все современные литиевые батареи имеют рабочее напряжение 3,7 В, то идущие по Микро-ЮСБ 5 В подходят для восполнения энергии отлично. Правда не напрямую к АКБ, а через преобразователь зарядного устройства.

Радует, что цоколёвка разъёма одинаковая у всех производителей смартфонов — Самсунг, LG, Huaway и другие. Таким образом зарядное-адаптер 220 В от одного телефона, чаще всего подходит для заряда другого без изменения цоколёвки.

  • Главное преимущество Micro-USB разъема перед другими типами — возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства могут быть подключены во время работы компьютера и так же отсоединены, без необходимости нажимать какие-либо кнопки.

Различие Micro-USB A и B

Обратите внимание: Разъём micro содержит 5 контактов. В разъёмах типа «B» четвёртый контакт не используется. В разъёмах типа «A» четвёртый контакт замкнут с GND (минус). А для GND — пятый контакт.

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

  • Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
  • Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
  • Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
  • Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
  • Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

  1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:
  • Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
  • Возможность подключения больше сотни различных устройств (с учетом хабов).
  • Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
  • Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

  1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

  1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:


Заметим, что такие конвекторы совместимы только между ранними модификациями.


Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.


Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.


Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

  • А – гнездо.
  • В – штекер.
  • 1 – питание +5,0 В.
  • 2 и 3 сигнальные провода.
  • 4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

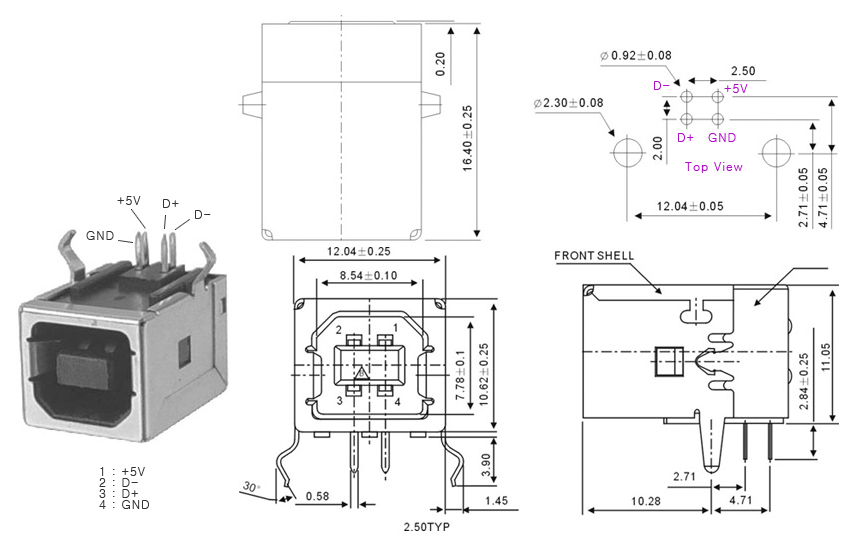

Теперь рассмотрим распайку классического гнезда В.


Обозначение:

  • А – штекер, подключаемый к гнезду на периферийных устройствах.
  • В – гнездо на периферийном устройстве.
  • 1 – контакт питания (+5 В).
  • 2 и 3 – сигнальные контакты.
  • 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.


Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

  • А – штекер.
  • В – гнездо.
  • 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 – масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.


Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.


Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.


На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

  • 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 – масса для высокоскоростных информационных каналов.
  • 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.


Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

Universal Serial Bus (USB) схема распайки

Схема распайки разъёмов USB

Схема распайки разъёмов USB (кабель и устройство)


Схема распайки разъёмов USB (кабель и устройство)

Сигналы USB передаются по двум проводам (витая пара) экранированного четырёхжильного кабеля.

VBUS – напряжение +5 Вольт цепи питания, GND – контакт для подключения «корпуса» цепи питания. Максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА. Данные передаются через контакты D- и D+ разъёма USB. Дифференциальный способ передачи данных является основным для USB.

Разъёмы USB кабеля

Для USB-кабеля используются специальные USB разъёмы. Кабель USB является направленным, поэтому, для правильного подключения, USB разъёмы имеют различную конфигурацию. Различают два типа USB разъёмов: Тип A (см. Рис.7. и Рис.8.) и Тип B (см. Рис.9., Рис.10. и Рис.11).


Рис.7. Обычный разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип A применяются для подключения «к хосту» т.е. устанавливаются на стороне контроллера или концентратора USB.


Рис.8. «Фирменный» разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип B применяются для подключения «к устройству» т.е. для подключения периферийных устройств.


Рис.9. Обычный разъём USB кабеля Тип B. Такой разъём подходит, например,
для подключения принтера


Рис.10. Обычный разъём USB mini кабеля Тип B


Рис.11. Разъём мicro USB кабеля Тип B. На рисунке, ниже символа USB хорошо видно обозначение Тип B

На Рис.12. и Рис.13. показаны USB кабели. Эти USB кабели оборудованы обычным разъёмом USB кабеля Тип A и разъёмом USB mini кабеля Тип B.


Рис.12. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как B


Рис.13. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как b


Рис.14. USB кабель, оборудованный миниатюрным разъёмом, называемым мicro USB

USB поддерживает «горячее» (при включенном питании) подключение и отключение устройств. Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным контактам см. Рис.15. При подключении разъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств выравниваются и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.


Рис.15. Длина заземляющего контакта (на рисунке контакт 4 GND вверху) разъёма увеличена по отношению к сигнальным (на рисунке контакт 3 D+ внизу) контактам. Верхний контакт длиннее нижнего. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)


Рис.15.a. Длина контактов питания USB разъёма флеш-карты (на рисунке крайние контакты) увеличена по отношению к сигнальным (на рисунке средние контакты) контактам. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)

Ответные части USB разъёмов располагаются на периферийных устройствах, подключаемых по USB см. Рис.16. и Рис.17.


Рис.16. Разъём для подключения разъёма кабеля USB. Хорошо виден символ USB


Рис.17. Разъём для подключения разъёма кабеля USB mini Тип B


Рис.18. Сопоставление размеров разъёмов USB. Обычный разъём USB кабеля Тип A (на рисунке слева), разъём USB mini кабеля Тип B (на рисунке в центре) и разъёмом USB мicro кабеля Тип B (на рисунке справа). Тип B обозначен как B

Распиновка usb кабеля мыши. Распиновка и распайка USB разъёмов — основные сведения

Содержание:

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

  1. Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
  2. Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
  3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
  4. Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

  • Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
  • Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
  • Проводник № 7 применяется в качестве дополнительного заземления.
  • Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

  • Контакт № 1 красного цвета. Через н его подается напряжение.
  • Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
  • Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
  • Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

Раздел обновляется ежедневно. Всегда свежие версии самых лучших бесплатных программ для повседневного использования в разделе Необходимые программы . Там практически все, что требуется для повседневной работы. Начните постепенно отказываться от пиратских версий в пользу более удобных и функциональных бесплатных аналогов. Если Вы все еще не пользуетесь нашим чатом , весьма советуем с ним познакомиться. Там Вы найдете много новых друзей. Кроме того, это наиболее быстрый и действенный способ связаться с администраторами проекта. Продолжает работать раздел Обновления антивирусов — всегда актуальные бесплатные обновления для Dr Web и NOD. Не успели что-то прочитать? Полное содержание бегущей строки можно найти по этой ссылке .

Universal Serial Bus или сокращённо USB

Universal Serial Bus или сокращённо USB активно используется в современной цифровой компьютерной технике. В настоящее время применяются версии USB 1.1 и USB 2.0. Версия USB 2.0 поддерживает прямую и обратную совместимость с USB 1.1. Другими словами устройства с USB 2.0 успешно работают с компьютерами, оснащёнными USB 1.1 и наоборот. Все кабели и разъёмы USB 1.1 и USB 2.0 одинаковые.

USB

USB (сокращение от английского термина Universal Serial Bus — «универсальная последовательная шина», произносится «ю-эс-би») — последовательный интерфейс передачи данных для низкоскоростных и среднескоростных периферийных устройств в цифровой компьютерной технике.

Universal Serial Bus (USB) — «универсальная последовательная шина» имеет своё специальное обозначение т.е свой специальный графический символ.

Символ USB

Символом USB являются четыре геометрические фигуры: большой круг, малый круг, треугольник и квадрат, расположенные на концах древовидной блок-схемы. Символ USB может наноситься на корпуса аппаратуры, на разъёмы и на устройства.

USB 2.0 отличается от USB 1.1 введением режима Hi-speed. USB 2.0 High Speed имеет свой логотип.


Логотип USB 2.0 High Speed нанесённый на Card Reader


Рис.1. Пример USB кабеля. Хорошо видны символы USB на разъёмах

Для подключения периферийных устройств к шине USB используется специальный четырёхжильный кабель, при этом две жилы (витая пара) в дифференциальном включении используются для обмена данными, а две других — для питания периферийного устройства см. Рис.2.


Рис.2. USB кабель с маркировкой основных параметров

USB позволяет подключать периферийные устройства без собственного источника питания (максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА) см. Рис.3.


Рис.3. USB имеет собственные линии питания, это позволяет подключать периферийные
устройства без собственного источника например, внешний жёсткий диск

Один контроллер шины USB позволяет подключить до 127 устройств по топологии «звезда», в том числе и концентраторы. На одной шине USB может быть до 127 устройств и до 5 уровней каскадирования хабов, не считая корневой.

Благодаря своей универсальности USB постепенно вытесняет такие порты как COM и LPT. Благо производители принтеров и сканеров предусматривают работу своих устройств с USB и снабжают соответствующими разъёмами. Кроме того, появляются новые нетрадиционные устройства, подключаемые к USB, такие как компактные MP3-проигрыватели. Подключение к USB позволяет не только скопировать музыкальные файлы на такие проигрыватели, но и заряжает встроенный в них аккумулятор, обеспечивающий автономную работу плеера.

Кабель USB

Кабель USB четырёхжильный в оплётке, он состоит из 4 медных проводников — 2 проводника питания и 2 проводника для передачи данных в виде витой пары, плюс, заземленная оплётка (экран) см. Рис.4.


Рис.4. Кабель USB. Хорошо видны разные разъёмы на концах кабеля.
Это связано с тем, что USB-кабели являются ориентированными

Кабели USB ориентированы, для этого USB кабели снабжаются разными разъёмами для подключения «к устройству» и «к хосту». Возможна реализация USB устройства без кабеля, со встроенным в корпус наконечником «к хосту». Примером такого устройства может служить флэш-карта памяти или USB-модем. Возможно и неразъёмное встраивание кабеля в устройство, примером может служить компьютерная мышь см. Рис.5. (стандарт запрещает это для устройств full и high speed, но производители его нарушают). Существуют (хотя и запрещены стандартом) и пассивные USB удлинители, имеющие разъёмы «от хоста» и «к хосту».


Рис.5. Неразъёмное встраивание USB-кабеля в устройство.
Пример, компьютерная мышь снабжена встроенным USB кабелем

Схема распайки разъёмов USB (кабель и устройство)


Схема распайки разъёмов USB (кабель и устройство)

Сигналы USB передаются по двум проводам (витая пара) экранированного четырёхжильного кабеля.

VBUS – напряжение +5 Вольт цепи питания, GND – контакт для подключения «корпуса» цепи питания. Максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА. Данные передаются через контакты D- и D+ разъёма USB. Дифференциальный способ передачи данных является основным для USB.

Кабель стандарта USB 2.0 для обеспечения более высокой скорости передачи данных экранирован. Он так же четырёхжильный, но в оплётке, состоит из 4 медных проводников в цветной изоляции. Два проводника питания и 2 проводника для передачи данных в виде витой пары. Провода помещены в заземленную оплётку (экран).

Разъёмы USB кабеля

Для USB-кабеля используются специальные USB разъёмы. Кабель USB является направленным, поэтому, для правильного подключения, USB разъёмы имеют различную конфигурацию. Различают два типа USB разъёмов: Тип A (см. Рис.7. и Рис.8.) и Тип B (см. Рис.9., Рис.10. и Рис.11).


Рис.7. Обычный разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип A применяются для подключения «к хосту» т.е. устанавливаются на стороне контроллера или концентратора USB.


Рис.8. «Фирменный» разъём USB кабеля Тип A (с названием фирмы-изготовителя)

В соответствии со спецификацией 1.0 USB разъёмы Тип B применяются для подключения «к устройству» т.е. для подключения периферийных устройств.


Рис.9. Обычный разъём USB кабеля Тип B. Такой разъём подходит, например,
для подключения принтера


Рис.10. Обычный разъём USB mini кабеля Тип B


Рис.11. Разъём мicro USB кабеля Тип B.
На рисунке, ниже символа USB хорошо видно обозначение Тип B

На Рис.12. и Рис.13. показаны USB кабели. Эти USB кабели оборудованы обычным разъёмом USB кабеля Тип A и разъёмом USB mini кабеля Тип B.


Рис.12. USB кабели оборудованы обычным разъёмом USB кабеля

B


Рис.13. USB кабели оборудованы обычным разъёмом USB кабеля
Тип A (на рисунке слева) и разъёмом USB mini кабеля
Тип B (на рисунке справа). Тип B обозначен как b


Рис.14. USB кабель, оборудованный миниатюрным разъёмом, называемым мicro USB

USB поддерживает «горячее» (при включенном питании) подключение и отключение устройств. Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным контактам см. Рис.15. При подключении разъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств выравниваются и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.


Рис.15. Длина заземляющего контакта

Длина заземляющего контакта (на рисунке контакт 4 GND вверху) разъёма увеличена по отношению к сигнальным (на рисунке контакт 3 D+ внизу) контактам. Верхний контакт длиннее нижнего. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)

Ответные части USB разъёмов располагаются на периферийных устройствах, подключаемых по USB см. Рис.16. и Рис.17.


Рис.16. Разъём для подключения разъёма кабеля USB. Хорошо виден символ USB


Рис.17. Разъём для подключения разъёма кабеля USB mini Тип B


Рис.18. Сопоставление размеров разъёмов USB.

Обычный разъём USB кабеля Тип A (на рисунке слева), разъём USB mini кабеля Тип B (на рисунке в центре) и разъёмом USB мicro кабеля Тип B (на рисунке справа). Тип B обозначен как B

Разъёмы USB 2.0 – распайка.

В этой статье мы хотим рассказать вам о разъемах USB 2.0, применяемых в различных электронных устройствах. Они до сих пор не потеряли своей актуальности, не смотря на выход более скоростной USB 3.0, о которой мы поговорим немного позже в следующей статье на эту тему.

Аббревиатура USB расшифровывается как Universal Serial Bus, переводится как Универсальная Последовательная Шина.
Ниже на картинке представлены разъемы USB версии 2.0 (вид со стороны рабочей части, обращаем ваше внимание, это не сторона пайки):

При распайке выберите нужный разъем, рассматривайте его в зеркальном отражении, и подпаивайте провода в соответствии с их цветом. Цвета жил кабелей описаны чуть ниже.
Как видите, в названии разъемов (USB, USB mini, USB micro) присутствуют индексы. Первая буква индекса определяет тип разъема:

● А – разъем активного питающего устройства (хост, разъем компьютера или др.)
● В – разъем пассивного устройства, подключаемого к активному (разъемы принтеров, сканеров, и т.д.)

Вторая буква индекса определяет “пол” разъема:

● М – от английского слова male – то есть штекер – то есть разъем “Папа”
● F – от английского слова female – то есть гнездо – то есть разъем “Мама”

Просто USB, mini или micro говорит нам о размере разъема. Приведем пример:

USB mini AM — это разъем типа “Папа” (штекер) для подключения к активному питающему устройству размера mini.

Разберем теперь распиновку (распайку) разъемов USB.

USB-кабель имеет 4 провода:

● 1 — Провод красного цвета – VBUS — +5 Вольт с максимальным током 0,5 Ампер.
● 2 – Провод белого цвета – D- (минус Data).
● 3 – Провод зеленого цвета – D+ (плюс Data)
● 4 – Провод черного цвета – GND – общий провод, минусовой, “земля”

Mini & Micro разъемы 5-ти контактные. Распайка следующая:

● 1 – Провод красного цвета – VBUS.

● 4 – Провод голубого цвета – в разъемах с индексом “В” не задействуется, в разъемах с индексом “А” соединен с черным проводом (GND) чтобы поддерживалась функция “OTG”.
● 5 – Провод черного цвета – GND.

При разделке кабеля иногда можно встретить еще одну жилу без изоляции – Shield – оплетка, экранирующая жила, корпус. Эта жила без номера.

Распайка разъемов USB Mini и USB Micro показана на следующем рисунке:

При распайке дата-кабеля для связи мобильного телефона, смартфона или планшетника с компьютером 4-й контакт остается пустой. При распайке OTG-кабеля, например, для подключения флешки к смартфону, 4-й контакт нужно соединить с 5-м (GND).

USB-мышь. Распайка разъема:


● 2 – Провод белого цвета – Data минус.
● 3 – Провод зеленого цвета – Data плюс.
● 4 – Провод черного цвета – GND.

Это стандартные цвета проводов кабеля USB-мыши, но в зависимости от производителя эти цвета могут быть отличными от вышеуказанных. Например, в мышках китайского производства типа Jusajoa X-7 многих подобных цвета проводов могут быть следующие:

● 1 – Провод оранжевого цвета – VBUS.
● 2 – Провод зеленого цвета – Data минус.
● 3 – Провод синего цвета – Data плюс.
● 4 – Провод белого цвета – GND.

Назначение выводов разъема материнской платы для кабеля USB 2.0

OTG – что это?

Выше мы упоминали о функции OTG, поэтому сейчас немного разберемся, что же это такое.

OTG расшифровывается как “On The Go”, переводится как “На ходу”, то есть это позволяет соединять посредством USB различные периферийные устройства без подключения к компьютеру. Иногда такое подключение называют USB-Host. Например, можно подключить флэш-накопитель сразу к мобильному телефону или планшету как к полноценному ПК, подключить клавиатуру или мышку к гаджету, правда если этот гаджет поддерживает это периферийное оборудование. Посредством USB-OTG можно соединить фотокамеру и фотопринтер, фотокамеру со смартфоном, мобильный телефон с принтером, и т.д.

Существует ряд ограничений по такому виду подключения:

● Устаревшие модели мобильных телефонов не поддерживают USB-OTG.
● Для подключения флэш-накопителя по USB-OTG его формат должен быть FAT32.
● Максимальный размер флэш-накопителя зависит от аппаратной возможности телефона.
● HDD – так же в FAT32, и для его питания потребуется отдельный источник.

В лавках с мобильными телефонами, смартфонами и прочими гаджетами можно найти готовые OTG-кабели, и при желании можно приобрести готовый переходник. Допустим, флэшку нужно подключить к мобильному телефону с разъемом USB micro, для этого потребуется переходник USB_AF – USB_AM micro. В разъем USB-AF подключается флэшка, а штекер разъема USB-AM micro в телефон соответственно. Внешний вид переходника OTG MICRO USB THROW OTG/USB показан на следующем изображении:

Подключение флэшки к планшету точно такое же, только вместо разъема USB micro в переходнике должен быть USB mini.

И так, вы уже поняли, что обычный USB кабель отличается от USB-OTG тем, что в обычном 4-й контакт разъема не задействован, а в OTG между 4-м и 5-м контактами установлена перемычка. Именно по наличию перемычки в USB mini или micro телефон, смартфон или планшет определяет, что вы собрались к нему подключить периферию. И если вы вдруг решите сделать соединение посредством обычного кабеля, то гаджет, к которому собрались подключиться, проигнорирует подключенную флэшку, и сам будет являться пассивным устройством. Ниже на картинке показан разъем кабеля USB-OTG micro:

Подключение гаджетов.

Интерфейс USB (универсальная последовательная шина) активно используется уже 2 десятилетия, и за это время было создано несколько стандартов. Впервые это произошло в 1997 году, когда на материнских платах появился соответствующий разъем. Сегодня речь пойдет о стандартах и распиновке USB, но сначала необходимо отметить преимущества шины.

Одним из главных среди них является поддержка Plug & Play. Сейчас после подключения девайса уже не требуется вручную устанавливать нужные драйвера и производить перезагрузку персонального компьютера.

Шина не только позволяет передавать информацию, но и обеспечивает питанием подключенное устройство. В результате появилась возможность создавать мобильные сетевые и звуковые карты, а также другие виды контролеров.

Версии USB

В настоящее время создано 3 стандарта этого интерфейса. Основные отличия между ними заключаются не в распиновке разъема USB, а d скорости обмена информацией. При этом обеспечивается совместимость новых версий с предыдущими, что значительно облегчило жизнь пользователям.

Тип 1.1

Этот стандарт способен обеспечить скорость передачи информации до 12 Мб/с. Во время его создания это был хороший показатель, но все же существовал более скоростной интерфейс- IEEE 1394 или FireWire (до 400 Мб/с), разработанный компанией Apple. Однако ЮСБ 1.1 получил довольно широкое распространение и применялся на протяжении нескольких лет.

Среди основных характеристик данной спецификации следует отметить:

  • Возможность подключения более 100 устройств, в том числе и хабы.
  • Максимальная длина шнура 3 м.
  • Показатель напряжения шины составляет 5 В, а ток нагрузки — 0,5 А.

Тип 2.0

С появление сложных девайсов, например, цифровых фотокамер, возникла необходимость в более быстром интерфейсе. В результате появилась версия USB 2.0, который обеспечил скорость передачи информации до 480 Мб/с. Наличие аппаратной совместимости со стандартом 1.1 позволяет использовать старые устройства, но пропускная способность шины в такой ситуации резко снижается.

Следует учесть тот факт, что реальная пропускная способность ЮСБ 2.0 значительно отличалась от указанной в спецификации. Связано это с реализацией работы протокола, допускающего задержки в передаче пакетов данных. За последние годы появилась масса девайсов, для нормальной работы которых требовалась большая пропускная способность шина.

Тип 3.0

Это новый стандарт, массовое распространение которого началось в 2010 году. Он позволяет передавать информацию со скоростью до 5 Гб/с. Хотя распиновка ЮСБ разъема 3.0 и имеет некоторые отличия от 2-й версии, они полностью совместимы. Чтобы различать коннекторы этих стандартов, гнезда и штекера USB 3.0 маркируются синим цветом.

Также существуют определенные несоответствия в распайке разъемов. Показатель номинального тока увеличен до 0.9 А. В результате увеличилось количество периферийных устройств, для работы которых уже не требуется отдельный источник питания. Имеют собственную классификацию и коннекторы ЮСБ:

  • Тип A предназначен для подключения к гнезду, установленному на материнской плате компьютера или хабе.
  • Тип B используется в периферийных устройствах (принтерах).

Коннекторы второго типа имеют довольно большие размеры и не могут быть установлены на портативные гаджеты. Для исправления ситуации были созданы стандарты micro- и мини ЮСБ.

Распиновка разъемов USB 2.0 (типы, А и В)

Так как коннекторы первых версий универсальной последовательной шины не отличаются физически, то достаточно знать распайку последнего стандарта. На первый контакт подается питание в 5 В, а для передачи сигнала задействованы 2-й и 3-й провода. Распиновка USB кабеля по цветам выглядит следующим образом:

  • 1 — красный.
  • 2 — белый.
  • 3 — зеленый.
  • 4 — черный.

Распиновка разъема USB 3.0

В последней версии стандарта вместо 4 контактов используется 9. Цветовая схема распайки приведена на рисунке и имеет следующий вид:

  • Назначение контактов с 1 по 4 аналогично предыдущей версии.
  • 5−6 и 8−9 провода используются соответственно для передачи/приема данных по протоколу Super Speed.
  • 7 — масса сигнальных проводов.

Разъемы типа В версии 3.0 несовместимы с предыдущими стандартами.

Распиновка mini-USB аналогична микро, но в третьей версии интерфейса применяется только разъем последнего типа. Micro-USB 2.0 имеет 5 контактов, однако, используется лишь 4. В последней версии количество проводов увеличено в 2 раза. Контакты 1−5 выполняют те же функции, что и в коннекторах прежнего стандарта, а остальные предназначены для решения следующих задач:

  • 6−7 и 9−10 — соответственно для передачи/приема данных по высокоскоростному протоколу.
  • 8 — земля информационных проводов.

Цоколевка микро-ЮСБ для зарядки

Хотя все мобильные гаджеты заряжаются через разъем USB, единого стандарта нет, и каждый производитель разработал собственную схему. Можно использовать любой адаптер питания для подзарядки аккумулятора. Например, в iPhone для этого необходимо соединить контакты 2, 3 с 4 посредством резистора с номинальным сопротивлением в 50 кОм, а с 5 — 75 кОм. У главного конкурента Samsung Galaxy распиновка микро-USB разъема для зарядки более простая. Потребуется поставить перемычку между контактами 2 и 3, а 4 соединить с 5 резистором в 200 кОм.

USB (универсальная последовательная шина) – Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.

Виды разъёмов USB.

Существует большое количество разновидностей типов разъёмов ЮСБ. Все они показаны ниже.

Тип А — активное, питающее устройство (компьютер, хост). Тип B — пассивное, подключаемое устройство (принтер, сканер)

Распиновка usb кабеля по цветам.

Распиновка Usb 2.0.

USB является последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).

USB micro

USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

Морской флот —

description

bookmark access_time personadmin chat_bubble0

Для особо сильно нагруженных узлов с большим крутящим моментом, применяются эвольвентные шлицевые соединения. Они способны выдерживать динамические нагрузки и работать …

description

Отвертка — простейший инструмент, который всегда должен быть под рукой: дома, на даче, в гараже, ведь трудно представить какое-либо изделие, …

description

После заливки бетонного пола на его поверхности обычно появляются различные неровности, которые могут стать причиной некачественного монтажа напольного покрытия. Чтобы …

description

Современные угловые шлифмашины, более известные как приборы под названием «болгарки», используются для различных технологических процессов при строительстве и ремонте. Подбирая …

description

Шлифовка придаёт внутреннему пространству дома из бруса красоту и завершённость. Даже строганый брус после усушки покрывается ворсом, это свойство присуще …

description

Когда деталь готова, ее поверхность следует тщательно отшлифовать. У деталей из цельного дерева принято сглаживать спилы или удалять следы клея, …

description

Какие преимущества ручной шлифовки? Шлифование дерева вручную хоть и требует больших трудозатрат, но взамен обеспечивает ряд важных преимуществ: менее агрессивную …

description

При проведении различного типа ремонта, на момент производства мебели или деревянных вещей нередко приходится проводить шлифование древесины. Существует довольно много …

description

Рекомендованные сообщения Создайте аккаунт или войдите в него для комментирования Вы должны быть пользователем, чтобы оставить комментарий Создать аккаунт Зарегистрируйтесь …

description

Установки для автоматической сварки продольных швов обечаек – в наличии на складе! Высокая производительность, удобство, простота в управлении и надежность …

Микро юсб распиновка 4 провода

Интерфейс USB – популярный вид технологической коммуникации на мобильных и других цифровых устройствах. Разъемы подобного рода часто встречаются на персональных компьютерах разной конфигурации, периферийных компьютерных системах, на сотовых телефонах и т.д.

Особенность традиционного интерфейса – USB распиновка малой площади. Для работы используются всего 4 пина (контакта) + 1 заземляющая экранирующая линия. Правда, последним более совершенным модификациям (USB 3.0 Powered-B или Type-C) характерно увеличение числа рабочих контактов. О чем мы и будем говорить в этом материале. Также опишем структуру интерфейса и особенности распайки кабеля на контактах разъемов.

Виды разъемов USB

Аббревиатура «USB» несет сокращенное обозначение, которое в целостном виде читается как «Universal Series Bus» – универсальная последовательная шина, благодаря применению которой осуществляется высокоскоростной обмен цифровыми данными.

Универсальность USB интерфейса отмечается:

  • низким энергопотреблением;
  • унификацией кабелей и разъемов;
  • простым протоколированием обмена данных;
  • высоким уровнем функциональности;
  • широкой поддержкой драйверов разных устройств.

Какова же структура USB интерфейса, и какие существуют виды ЮСБ технологических разъемов в современном мире электроники? Попробуем разобраться.

Технологическая структура интерфейса USB 2.0

Разъемы, относящиеся к изделиям, входящим в группу спецификаций 1.х – 2.0 (созданные до 2001 года), подключаются на четырехжильный электрический кабель, где два проводника являются питающими и ещё два – передающими данные.

Также в спецификациях 1.х – 2.0 распайка служебных ЮСБ разъемов предполагает подключение экранирующей оплётки – по сути, пятого проводника.

Существующие исполнения соединителей универсальной последовательной шины отмеченных спецификаций представлены тремя вариантами:

  1. Нормальный – тип «А» и «В».
  2. Мини – тип «А» и «В».
  3. Микро – тип «А» и «В».

Разница всех трёх видов изделий заключается в конструкторском подходе. Если нормальные разъемы предназначены для использования на стационарной технике, соединители «мини» и «микро» сделаны под применение в мобильных устройствах.

Поэтому два последних вида характеризуются миниатюрным исполнением и несколько измененной формой разъема.

Таблица распиновки стандартных соединителей типа «А» и «В»

Контакт Спецификация Проводник кабеля Функция
1 Питание + Красный (оранжевый) + 5В
2 Данные – Белый (золотой) Data –
3 Данные + Зеленый Data +
4 Питание – Черный (синий) Земля

Наряду с исполнением разъемов типа «мини-А» и «мини-В», а также разъемов типа «микро-А» и «микро-В», существуют модификации соединителей типа «мини-АВ» и «микро-АВ».

Отличительная черта таких конструкций – исполнение распайки проводников ЮСБ на 10-пиновой контактной площадке. Однако на практике подобные соединители применяются редко.

Таблица распиновки интерфейса Micro USB и Mini USB соединителей типа «А» и «В»

Контакт Спецификация Проводник кабеля Функция
1 Питание + Красный + 5В
2 Данные – Белый Data –
3 Данные + Зеленый Data +
4 Идентификатор Хост – устройство
5 Питание – Черный Земля

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1.х – 2.0.

Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3.0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока – 900 мА против 500 мА для USB 2/0.

Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

Как видно на картинке выше, интерфейсы третьей спецификации имеют больше рабочих контактов (пинов), чем у предыдущей – второй версии. Тем не менее, третья версия полностью совместима с «двойкой».

Чтобы иметь возможность передавать сигналы с более высокой скоростью, разработчики конструкций третьей версии оснастили дополнительно четырьмя линиями данных и одной линией нулевого контактного провода. Дополненные контактные пины располагаются в отдельным ряду.

Таблица обозначения пинов разъемов третьей версии под распайку кабеля ЮСБ

Контакт Исполнение «А» Исполнение «B» Micro-B
1 Питание + Питание + Питание +
2 Данные – Данные – Данные –
3 Данные + Данные + Данные +
4 Земля Земля Идентификатор
5 StdA_SSTX – StdA_SSTX – Земля
6 StdA_SSTX + StdA_SSTX + StdA_SSTX –
7 GND_DRAIN GND_DRAIN StdA_SSTX +
8 StdA_SSRX – StdA_SSRX – GND_DRAIN
9 StdA_SSRX + StdA_SSRX + StdA_SSRX –
10 StdA_SSRX +
11 Экранирование Экранирование Экранирование

Между тем использование интерфейса USB 3.0, в частности серии «А», проявилось серьёзным недостатком в конструкторском плане. Соединитель обладает ассиметричной формой, но при этом не указывается конкретно позиция подключения.

Разработчикам пришлось заняться модернизацией конструкции, в результате чего в 2013 году в распоряжении пользователей появился вариант USB-C.

Модернизированное исполнение разъема USB 3.1

Конструкция этого типа разъема предполагает дублирование рабочих проводников по обеим сторонам штепселя. Также на интерфейсе имеются несколько резервных линий.

Этот тип соединителя нашел широкое применение в современной мобильной цифровой технике.

Стоит отметить характеристики USB Type-C. Например, скоростные параметры для этого интерфейса показывают уровень – 10 Гбит/сек.

Конструкция соединителя выполнена в компактном исполнении и обеспечивает симметричность соединения, допуская вставку разъема в любом положении.

Таблица распиновки, соответствующая спецификации 3.1 (USB-C)

Контакт Обозначение Функция Контакт Обозначение Функция
A1 GND Заземление B1 GND Заземление
A2 SSTXp1 TX + B2 SSRXp1 RX +
A3 SSTXn1 TX – B3 SSRXn1 RX –
A4 Шина + Питание + B4 Шина + Питание +
A5 CC1 Канал CFG B5 SBU2 ППД
A6 Dp1 USB 2.0 B6 Dn2 USB 2.0
A7 Dn1 USB 2.0 B7 Dp2 USB 2.0
A8 SBU1 ППД B8 CC2 CFG
A9 Шина Питание B9 Шина Питание
A10 SSRXn2 RX – B10 SSTXn2 TX –
A11 SSRXp2 RX + B11 SSTXp2 TX +
A12 GND Заземление B12 GND Заземление

Следующий уровень спецификации USB 3.2

Между тем процесс совершенствования универсальной последовательной шины активно продолжается. На некоммерческом уровне уже разработан следующий уровень спецификации – 3.2.

Согласно имеющимся сведениям, скоростные характеристики интерфейса типа USB 3.2 обещают вдвое большие параметры, чем способна дать предыдущая конструкция.

Достичь таких параметров разработчикам удалось путем внедрения многополосных каналов, через которые осуществляется передача на скоростях 5 и 10 Гбит/сек, соответственно.

Кстати следует отметить, что совместимость перспективного интерфейса с уже существующим USB-C поддерживается полностью, так как разъем «Type-C» (как уже отмечалось) наделен резервными контактами (пинами), обеспечивающими многополосную передачу сигналов.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета предварительно защищенных от изоляции проводников кабеля конкретному контакту (пину).

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять. Чтобы упростить себе работу, удобно использовать специнструмент – надежный паяльник для пайки проводов в домашних условиях и стриппер для снятия изоляции с концов жил.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран.

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Выводы и полезное видео по теме

Представленный ниже видеоролик поясняет основные моменты распиновки соединителей серии 2.0 и других, визуально поясняет отдельные детали производства процедур пайки.

Владея полной информацией по распиновке соединителей универсальной последовательной шины, всегда можно справиться с технической проблемой, связанной с дефектами проводников. Также эта информация обязательно пригодится, если потребуется нестандартно соединять какие-то цифровые устройства.

Хотите дополнить изложенный выше материал полезными замечаниями или ценными советами по самостоятельной распайке? Пишите комментарии в блоке ниже, добавляйте, при необходимости, уникальные фотоматериалы.

Может у вас остались вопросы после прочтения статьи? Задавайте их здесь – наши эксперты и компетентные посетители сайта постараются прояснить непонятные моменты.

Интерфейс USB – популярный вид технологической коммуникации на мобильных и других цифровых устройствах. Разъемы подобного рода часто встречаются на персональных компьютерах разной конфигурации, периферийных компьютерных системах, на сотовых телефонах и т.д.

Особенность традиционного интерфейса – USB распиновка малой площади. Для работы используются всего 4 пина (контакта) + 1 заземляющая экранирующая линия. Правда, последним более совершенным модификациям (USB 3.0 Powered-B или Type-C) характерно увеличение числа рабочих контактов. О чем мы и будем говорить в этом материале. Также опишем структуру интерфейса и особенности распайки кабеля на контактах разъемов.

Виды разъемов USB

Аббревиатура «USB» несет сокращенное обозначение, которое в целостном виде читается как «Universal Series Bus» – универсальная последовательная шина, благодаря применению которой осуществляется высокоскоростной обмен цифровыми данными.

Универсальность USB интерфейса отмечается:

  • низким энергопотреблением;
  • унификацией кабелей и разъемов;
  • простым протоколированием обмена данных;
  • высоким уровнем функциональности;
  • широкой поддержкой драйверов разных устройств.

Какова же структура USB интерфейса, и какие существуют виды ЮСБ технологических разъемов в современном мире электроники? Попробуем разобраться.

Технологическая структура интерфейса USB 2.0

Разъемы, относящиеся к изделиям, входящим в группу спецификаций 1.х – 2.0 (созданные до 2001 года), подключаются на четырехжильный электрический кабель, где два проводника являются питающими и ещё два – передающими данные.

Также в спецификациях 1.х – 2.0 распайка служебных ЮСБ разъемов предполагает подключение экранирующей оплётки – по сути, пятого проводника.

Существующие исполнения соединителей универсальной последовательной шины отмеченных спецификаций представлены тремя вариантами:

  1. Нормальный – тип «А» и «В».
  2. Мини – тип «А» и «В».
  3. Микро – тип «А» и «В».

Разница всех трёх видов изделий заключается в конструкторском подходе. Если нормальные разъемы предназначены для использования на стационарной технике, соединители «мини» и «микро» сделаны под применение в мобильных устройствах.

Поэтому два последних вида характеризуются миниатюрным исполнением и несколько измененной формой разъема.

Таблица распиновки стандартных соединителей типа «А» и «В»

Контакт Спецификация Проводник кабеля Функция
1 Питание + Красный (оранжевый) + 5В
2 Данные – Белый (золотой) Data –
3 Данные + Зеленый Data +
4 Питание – Черный (синий) Земля

Наряду с исполнением разъемов типа «мини-А» и «мини-В», а также разъемов типа «микро-А» и «микро-В», существуют модификации соединителей типа «мини-АВ» и «микро-АВ».

Отличительная черта таких конструкций – исполнение распайки проводников ЮСБ на 10-пиновой контактной площадке. Однако на практике подобные соединители применяются редко.

Таблица распиновки интерфейса Micro USB и Mini USB соединителей типа «А» и «В»

Контакт Спецификация Проводник кабеля Функция
1 Питание + Красный + 5В
2 Данные – Белый Data –
3 Данные + Зеленый Data +
4 Идентификатор Хост – устройство
5 Питание – Черный Земля

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1.х – 2.0.

Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3.0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока – 900 мА против 500 мА для USB 2/0.

Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

Как видно на картинке выше, интерфейсы третьей спецификации имеют больше рабочих контактов (пинов), чем у предыдущей – второй версии. Тем не менее, третья версия полностью совместима с «двойкой».

Чтобы иметь возможность передавать сигналы с более высокой скоростью, разработчики конструкций третьей версии оснастили дополнительно четырьмя линиями данных и одной линией нулевого контактного провода. Дополненные контактные пины располагаются в отдельным ряду.

Таблица обозначения пинов разъемов третьей версии под распайку кабеля ЮСБ

Контакт Исполнение «А» Исполнение «B» Micro-B
1 Питание + Питание + Питание +
2 Данные – Данные – Данные –
3 Данные + Данные + Данные +
4 Земля Земля Идентификатор
5 StdA_SSTX – StdA_SSTX – Земля
6 StdA_SSTX + StdA_SSTX + StdA_SSTX –
7 GND_DRAIN GND_DRAIN StdA_SSTX +
8 StdA_SSRX – StdA_SSRX – GND_DRAIN
9 StdA_SSRX + StdA_SSRX + StdA_SSRX –
10 StdA_SSRX +
11 Экранирование Экранирование Экранирование

Между тем использование интерфейса USB 3.0, в частности серии «А», проявилось серьёзным недостатком в конструкторском плане. Соединитель обладает ассиметричной формой, но при этом не указывается конкретно позиция подключения.

Разработчикам пришлось заняться модернизацией конструкции, в результате чего в 2013 году в распоряжении пользователей появился вариант USB-C.

Модернизированное исполнение разъема USB 3.1

Конструкция этого типа разъема предполагает дублирование рабочих проводников по обеим сторонам штепселя. Также на интерфейсе имеются несколько резервных линий.

Этот тип соединителя нашел широкое применение в современной мобильной цифровой технике.

Стоит отметить характеристики USB Type-C. Например, скоростные параметры для этого интерфейса показывают уровень – 10 Гбит/сек.

Конструкция соединителя выполнена в компактном исполнении и обеспечивает симметричность соединения, допуская вставку разъема в любом положении.

Таблица распиновки, соответствующая спецификации 3.1 (USB-C)

Контакт Обозначение Функция Контакт Обозначение Функция
A1 GND Заземление B1 GND Заземление
A2 SSTXp1 TX + B2 SSRXp1 RX +
A3 SSTXn1 TX – B3 SSRXn1 RX –
A4 Шина + Питание + B4 Шина + Питание +
A5 CC1 Канал CFG B5 SBU2 ППД
A6 Dp1 USB 2.0 B6 Dn2 USB 2.0
A7 Dn1 USB 2.0 B7 Dp2 USB 2.0
A8 SBU1 ППД B8 CC2 CFG
A9 Шина Питание B9 Шина Питание
A10 SSRXn2 RX – B10 SSTXn2 TX –
A11 SSRXp2 RX + B11 SSTXp2 TX +
A12 GND Заземление B12 GND Заземление

Следующий уровень спецификации USB 3.2

Между тем процесс совершенствования универсальной последовательной шины активно продолжается. На некоммерческом уровне уже разработан следующий уровень спецификации – 3.2.

Согласно имеющимся сведениям, скоростные характеристики интерфейса типа USB 3.2 обещают вдвое большие параметры, чем способна дать предыдущая конструкция.

Достичь таких параметров разработчикам удалось путем внедрения многополосных каналов, через которые осуществляется передача на скоростях 5 и 10 Гбит/сек, соответственно.

Кстати следует отметить, что совместимость перспективного интерфейса с уже существующим USB-C поддерживается полностью, так как разъем «Type-C» (как уже отмечалось) наделен резервными контактами (пинами), обеспечивающими многополосную передачу сигналов.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета предварительно защищенных от изоляции проводников кабеля конкретному контакту (пину).

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять. Чтобы упростить себе работу, удобно использовать специнструмент – надежный паяльник для пайки проводов в домашних условиях и стриппер для снятия изоляции с концов жил.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран.

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Выводы и полезное видео по теме

Представленный ниже видеоролик поясняет основные моменты распиновки соединителей серии 2.0 и других, визуально поясняет отдельные детали производства процедур пайки.

Владея полной информацией по распиновке соединителей универсальной последовательной шины, всегда можно справиться с технической проблемой, связанной с дефектами проводников. Также эта информация обязательно пригодится, если потребуется нестандартно соединять какие-то цифровые устройства.

Хотите дополнить изложенный выше материал полезными замечаниями или ценными советами по самостоятельной распайке? Пишите комментарии в блоке ниже, добавляйте, при необходимости, уникальные фотоматериалы.

Может у вас остались вопросы после прочтения статьи? Задавайте их здесь – наши эксперты и компетентные посетители сайта постараются прояснить непонятные моменты.

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями – USB 1.1, USB 2.0 и USB 3.0 . Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 – это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы – High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме – 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом – металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B – пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ – тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах – 5 контактов. Цвета проводов в USB-кабеле 2.0:

  • +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
  • D- (белый) Data-;
  • D+ (зеленый) Data+;
  • GND (черный), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

  1. Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
  2. Белый (-), D-.
  3. Зеленый (+), D+.
  4. ID – для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
  5. Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

  • A – штекер;
  • B – гнездо;
  • 1, 2, 3, 4 – контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
  • 5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
  • 7 – заземление GND;
  • 8, 9 – контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Распиновка Micro-USB-разъема

Кабель Micro-USB имеет соединители с 5 контактными площадками. К ним подводится отдельный монтажный провод в изоляции нужного цвета. Чтобы штекер точно и плотно садился в гнездо, верхняя экранирующая часть имеет специальную фаску. Контакты микро-USB пронумерованы цифрами от 1 до 5 и читаются справа налево.

Распиновки коннекторов микро- и мини-USB идентичны, представлены в таблице:

Номер провода Назначение Цвет
1 VCC питание 5V красный
2 данные белый
3 данные зеленый
4 функция ID, для типа A замыкается на заземление
5 заземление черный

Экранирующий провод не припаивается ни к одному контакту.

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

  • экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
  • неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Распиновка

USB 2 (тип A и тип B). Сигналы и цвета проводов

Спецификация USB 1.0, представленная в 1994 году. USB — вероятное решение в любое время, когда вы хотите использовать компьютер для связи с устройствами вне компьютера.

USB 2.0 является преемником стандарта, выпущенного в 2000 году с новым высокоскоростным режимом передачи, который может передавать данные со скоростью до 480 Мбит / с (в 40 раз выше скорость USB 1.0).

USB 1.0 и USB 2.0: полудуплексный — может отправлять или получать данные, энергопотребление — до 500 мА на один хост-контроллер.

Интерфейс подходит для единичных и мелкосерийных проектов, а также для серийных стандартных периферийных устройств.

Распиновка USB 2 (Type A)

Штифт Имя Направление Цвет Описание
1 В + красный +5 В питание
2 D- «-» белый Данные —
3 D + «-» зеленый Данные +
4 GND черный Земля

Распиновка USB 2 (тип B)

Штифт Имя Направление Цвет Описание
1 В + красный +5 В питание
2 D- «-» белый Данные —
3 D + «-» зеленый Данные +
4 GND черный Земля

Распиновка USB Mini / Micro

Штифт Имя Направление Цвет Описание
1 В + красный +5 В питание
2 D- «-» белый Данные —
3 D + «-» зеленый Данные +
4 ID любая Обнаружение хоста / подчиненного (USB OTG ID)
4 GND черный Земля

USB 2 и USB 1 скорости

Версия Скорость
1 USB 1.x Низкая пропускная способность
1996
1,5 Мбит / с (192 кБ / с)
2 USB 1.x, полноскоростной
1996
12 Мбит / с (1,5 МБ / с)
3 Высокоскоростной USB 2.0
2000
480 Мбит / с (60 МБ / с)
4 USB 3.0 SuperSpeed ​​
2010
5 Гбит / с (625 МБ / с)
5 USB 3.1 суперскорость +
2013
10 Гбит / с (1250 МБ / с)

Наше программное обеспечение позволяет отслеживать, регистрировать, отлаживать и тестировать любые ваши RS232 или COM-порты.



Пожалуйста, выберите страницу с техническими данными ВведениеUSB 2USB 3USB 3 (Type C) Разъемы USB

Распиновка кабелей »Примечания по электронике

Существует множество вариантов разъемов и кабелей для универсальной последовательной шины, USB и универсальной последовательной шины, каждый из которых имеет стандартные контакты / выводы.


Универсальная последовательная шина USB Включает:
Введение в USB Стандарты USB Разъемы, распиновка и кабели Передача данных и протокол USB 3 USB-C USB-концентраторы Как купить лучший USB-концентратор


Существует ряд различных типов USB-разъемов, которые используются на разных типах оборудования и в разных ситуациях. По мере развития USB были введены новые разъемы, в целом уменьшающие размер разъема.

Помимо стандартизованных разъемов, также определяется длина кабеля: максимально допустимая длина отдельного кабеля составляет 5 метров (3 метра для медленных устройств), что позволяет расположить USB-модуль сбора данных удаленно от компьютера.

Как и все разъемы, разъемы USB имеют вилку и розетку, чтобы обеспечить правильное соединение устройств.

Разъем USB типа B

Передающий и нисходящий USB-порт

Важно убедиться, что USB-соединения выполнены правильно и соответствуют требуемым протоколам.Для этого удаленные USB-устройства имеют так называемое восходящее соединение с хостом. В свою очередь, хосты имеют нисходящие подключения к удаленным устройствам.

Для предотвращения неправильного подключения соединители на входе и выходе механически не взаимозаменяемы. Это гарантирует, что они могут быть подключены только в требуемом направлении, тем самым устраняя возможность таких проблем, как незаконные петлевые соединения в концентраторах, например, нисходящие порты, подключенные к другому нисходящему порту.

Примечание: Хотя они не особенно распространены, кабели USB A — USB A иногда можно увидеть для подключения USB-устройств с гнездовым портом A-стиля к ПК или другому USB-устройству для передачи данных между двумя компьютерными системами. .Этот тип кабеля от A к A не предназначен для соединения двух компьютеров вместе или для подключения концентратора USB между двумя компьютерами, особенно потому, что оба компьютера будут подавать 5 В на линии питания на кабелях, и это может привести к тому, что оба источника питания будут соединены вместе. , и другие вопросы. Их подключение может привести к непоправимому повреждению компьютеров и даже к возгоранию. Не поддавайтесь соблазну подключать компьютеры таким образом.

Типы разъемов USB

По мере развития концепции USB появились и разъемы.Скорость передачи данных выросла, и возросла потребность в соединителях меньшего размера.

В исходной системе он был разработан таким образом, чтобы кабель USB мог иметь одну из двух форм: они обозначаются как разъемы «A» и «B». Позже был представлен USB C Type, чтобы обеспечить более надежную систему с лучшей производительностью передачи данных.

В результате существует множество типов разъемов USB: USB типа A, USB типа B, Mini-A, Mini-B, Micro-A, Micro-B и Micro-AB. Типы A и B имеют 4 контакта внутри разъема, а разъемы Mini и Micro A и B обычно имеют пять контактов.

В таблице ниже представлен обзор различных типов и форматов.

Обзор разъемов USB
Тип A Тип B Тип C
USB A-типа
Micro USB A
USB 3.0 A типа
USB B Тип
Micro USB B
USB Mini-b (5-контактный)
USB Mini-b (4-контактный)
USB 3.0 B-Тип
USB 3.0 Micro B
USB тип C

USB-разъем типа A

Разъем USB типа A — это, вероятно, наиболее знакомый формат. Его можно найти на хост-контроллерах и компьютерах, а также на картах памяти и множестве других предметов. Разъем USB типа A используется для «нисходящих» подключений, поскольку он предназначен для использования на хост-контроллерах и концентраторах.

Разъем USB A плоский и прямоугольный и больше по размеру, чем у других типов, и удерживается на месте исключительно за счет трения, что позволяет очень легко подключать и отключать, хотя и не очень хорошо, если он, вероятно, будет использоваться в среде, где оборудование будет подвержено вибрации.

Распиновка разъема USB типа A

Штекер USB типа A — это вилка разъема. То, что может называться розеткой, является розеткой или розеткой, хотя ее часто называют портом.

Гнездовой соединитель или розетка — это тип, найденный на хосте, например компьютер и т. д., тогда как вилка будет видна на таких элементах, как флэш-память, разъем мыши, разъем клавиатуры и т. д.

Эти разъемы имеют цветовую маркировку в зависимости от их возможностей.Разъемы USB 3.0 Type A часто, но не всегда, окрашены в синий цвет — ищите пластиковую кромку внутри самого разъема. Разъемы USB 2.0 Type A и USB 1.1 Type A часто бывают черными, но это не всегда так.

Разъем USB 3 типа A
Обратите внимание на синюю вставку на разъеме, которая обычно обозначает USB 3

Контуры разъема USB типа B

Второй тип разъема, известный как тип B, часто использовался для небольших периферийных устройств. У этого была немного другая распиновка.

Распиновка разъема USB типа B

Разъем USB типа B имеет почти квадратную форму, но с небольшими скосами по углам на верхних концах разъема.

Подобно разъему USB A, разъем типа B использует трение, чтобы удерживать разъем на месте. Гнездо USB типа B — это восходящий разъем, который используется только на периферийных устройствах. Из-за этого для большинства USB-приложений требуется кабель от A до B.

Распиновка / подключение USB типа A и B

Основные выводы USB для разъемов приведены в таблице ниже.Помимо распиновки разъемов USB, в таблице также указаны цвета проводов, используемых в кабелях.


Контакты разъемов USB типа A и B
Штифт Цвет провода Имена сигналов
1 Красный Vbus (4,75 — 5,25 В)
2 Белый Данные —
3 Зеленый Данные +
4 Черный Земля
Корпус Дренажный провод Щит

Разъемы, используемые для USB, предназначены для подключения питания и заземления, которые должны быть выполнены в первую очередь подачей питания на устройство до подключения сигнальных линий.Это предотвращает возможность подключения сигнальных линий в первую очередь с возможностью прохождения через них энергии, которая может вызвать повреждение устройства.

Мини-разъем USB

С уменьшением размеров многих элементов электронного оборудования даже разъем типа B стал слишком большим. В результате был разработан разъем USB Mini, который используется во многих камерах и мобильных телефонах, где пространство ограничено. Доступны две версии: USB mini-A и USB Mini-B.

Эти мини-разъемы USB, как Mini-A, так и Mini-B, обеспечивают очень компактные возможности подключения, а также являются надежным соединительным элементом. Штекеры Mini-A и Mini-B имеют размер примерно 3 на 7 мм

Разъем USB типа mini B на кабеле

Разъем USB micro

Ввиду того, что пространство стало еще более ограниченным для таких предметов, как современные сотовые телефоны, требовалось решение для разъема еще меньшего размера, которое было разработано соответствующим образом.

Известный как микроразъем USB, также доступны версии USB Micro-A и USB Micro-B.

Штекеры Micro-USB имеют аналогичную ширину и примерно половину толщины своих аналогов Mini-USB. Это позволяет использовать их в гораздо более тонких элементах электронного оборудования.

Разъем micro-A имеет размер 6,85 на 1,8 мм, а максимальный размер формы над ним — 11,7 на 8,5 мм. Размер разъема micro-B составляет 6,85 на 1,8 мм, а максимальный размер формы для этого разъема составляет 10,6 на 8,5 мм.

Также имеется розетка (розетка) Micro-AB, которая может подключаться как к штекерам USB Micro-A, так и USB Micro-B.

Разъем USB Micro принят во многих организациях в качестве стандарта. Открытая платформа мобильных терминалов, OMTP, одобрила Micro-USB в качестве стандартного разъема для передачи данных и питания мобильного устройства. Также Международный союз электросвязи, ITU, объявил, что он применил micro-USB для своего универсального решения для зарядки, что позволяет всем зарядным устройствам использовать один и тот же разъем и позволяет стандартизировать и использовать одно зарядное устройство для нескольких типов оборудования, например телефоны разных производителей и др..

Разъем USB 3 типа micro B на кабеле

Распиновка разъема Mini и Micro USB

Распиновка разъемов или контактные разъемы для разъемов mini и micro USB приведены в таблице ниже.


> Контакты разъемов Mini и Micro USB
Штифт Цвет провода Имена сигналов
1 Красный Vbus (4.75 — 5,25 В)
2 Белый Данные —
3 Зеленый Данные +
4 Не подключен, хотя иногда его можно заземлить или использовать в качестве индикатора присутствия.
5 Черный Земля
Корпус Дренажный провод Щит

Существует множество различных USB-разъемов, позволяющих подключаться в самых разных ситуациях.Различные разъемы также гарантируют, что соединения выполняются только в правильном направлении. Хотя количество USB-разъемов и типов кабелей увеличивается, обычно не возникает особых проблем с поиском подходящего кабеля для соединения нужных элементов вместе.

Темы беспроводного и проводного подключения:
Основы мобильной связи 2G GSM 3G UMTS 4G LTE 5G Вай фай IEEE 802.15.4 Беспроводные телефоны DECT NFC — связь ближнего поля Основы сетевых технологий Что такое облако Ethernet Серийные данные USB SigFox LoRa VoIP SDN NFV SD-WAN
Вернуться к беспроводному и проводному подключению

Все стандартные разъемы USB — Lammert Bies

Об авторе: Ламмерт Бис папа, муж и полиглот.Он занимается разработкой встраиваемых систем с восьмидесятых годов. Использовал машинное обучение до того, как у него появилось название. Специализируется на соединении компьютеров, роботов и людей. Был защитником Google Mapmaker и выступал на нескольких международных конференциях Google с 2011 года до тех пор, пока Mapmaker не отключили в 2017 году. Бухантер из Google. В настоящее время распространяет искусственный интеллект в самых диких местах производственной среды. Он никогда не перестает учиться.

Введение

Интерфейс USB — один из наиболее часто используемых интерфейсов для подключения периферийного оборудования к компьютерам.Хотя сам интерфейс USB является стандартным, и вы должны иметь возможность подключать каждое устройство к компьютеру с поддержкой USB, если существует соответствующий драйвер, могут возникнуть проблемы с поиском подходящего кабеля. Это связано с тем, что специально для небольшого оборудования, такого как камеры, были определены разные модели USB-разъемов. Этот документ содержит информацию обо всех известных типах USB-разъемов и поможет вам найти правильный кабель для подключения оборудования к вашему компьютеру.

Основные концепции конструкции разъемов USB

Много усилий было вложено в конструкцию нескольких разъемов USB, чтобы сделать их полезными для своих целей.Старые разъемы Centronics для параллельных принтеров были громоздкими и требовали зажимов для надежного подключения к устройствам. Разъемы DB9 и DB25, которые используются для портов RS232 и параллельных портов на компьютерах, часто имеют проблемы с выпадением соединительных болтов из корпуса компьютера, если кто-то случайно затянул винты разъема слишком далеко. Люди, которые часто отключали и снова подключали свой кабель VGA, могли столкнуться с тем, что эти густонаселенные разъемы имеют очень тонкие контакты, которые легко сгибаются.

Еще одна проблема с плохой конструкцией разъема заключается в том, что вы можете случайно подключить их неправильно. Это то, что может случиться, например, с разъемами плоского кабеля и разъемами питания внутри компьютеров. Поскольку USB может питать устройства по кабелю, не только необходимо, чтобы USB-разъем не мог быть подключен в неправильной ориентации, но и конструкция не должна допускать, чтобы два USB-устройства, обеспечивающие питание, были подключены друг к другу, поскольку это может вызвать одно или оба блока питания должны быть повреждены.

Стандартные разъемы USB A и B

По всем этим причинам два разъема USB были определены для базового использования: разъем USB A, который должен использоваться на устройствах, обеспечивающих питание (в основном, на компьютерах), и разъем USB B, используемый на устройствах, которые получают питание, как и большинство периферийных устройств. .

Разъем USB A Разъем USB B

В стандартных разъемах USB A и B, указанных в спецификации USB 1.1 и USB 2.0, определены четыре контакта. Два контакта используются для питания, а два контакта — для дифференциальной передачи данных.Если вы внимательно посмотрите на разъем, вы увидите, что контакты для подключения питания (контакты 1 и 4) немного длиннее. Это сделано для того, чтобы сначала подключить источник питания при подключении USB-устройства, и только потом установить соединение для передачи данных. При такой последовательности существенно снижается вероятность того, что порты драйвера или приемника соединения для передачи данных получат неудобные и возможные опасные напряжения.

Штифт Название Цвет Функция
1 Vcc Красный Напряжение питания +5 В
2 D- 27 Белый Линия передачи данных — сигнал
3 D + Зеленый Линия передачи данных + сигнал
4 GND Черный Заземление питания
Стандартный разъем USB A и B Названия контактов

Разъемы Mini USB A и B

Плюс стандарта USB-разъема в том, что можно проектировать устройства, не задумываясь о том, как это устройство должно быть подключено к другим устройствам.Разъемы USB A и B доказали свою пригодность к использованию с такими устройствами, как принтеры, модемы и сканеры, но когда был выпущен более быстрый USB 2.0, и USB стал не только способом подключения медленного и громоздкого оборудования, но и более быстрых и небольших устройств, таких как фотоаппараты и мобильные устройства. телефоны, особенно стандартный разъем USB B, был слишком большим, чтобы хорошо поместиться на этом меньшем оборудовании. Обновление спецификации USB 2.0 было опубликовано под названием «Инженерное уведомление об изменении разъема Mini-B», которое определило уменьшенную версию разъема B.В течение некоторого времени также существовал разъем mini USB A, но поскольку разъем USB A используется на стороне источника питания — в основном, в более крупном оборудовании, таком как компьютер, — этот разъем был исключен из стандарта, и новые устройства не будут получать сертификации больше, если они содержат такой разъем. На практике вы больше не найдете разъема mini USB A.

Разъем Mini USB A Разъем Mini USB B

Помимо размера, основное различие между стандартными разъемами USB A и B и версиями mini USB A и B заключается в дополнительном контакте, который называется ID.В серии мини-разъемов этот контакт обычно не подключен. Он был добавлен для будущих улучшений стандарта USB.

Штифт Название Цвет Функция
1 Vcc Красный Напряжение питания +5 В
2 D- 27 Белый Данные — сигнальная линия
3 D + Зеленый Данные + сигнальная линия
4 ID не подключен
5 GND Черный Заземление питания
Названия контактов разъемов Mini USB A и B

Разъемы Micro USB AB и B

В современном мире маленькое никогда не бывает достаточно маленьким, и вскоре разъем mini USB B стал слишком большим для нового оборудования, такого как сотовые телефоны.Поэтому в январе 2007 года был анонсирован разъем micro USB, который легче интегрировать в тонкие устройства, чем версию mini USB. Хотя разъем micro USB намного тоньше, чем его собрат mini USB, он был специально разработан для сурового использования, и разъем рассчитан как минимум на 10000 циклов подключения / отключения. Одна из причин заключается в том, что с мобильными устройствами, такими как сотовые телефоны, КПК и смартфоны, количество циклов сопряжения будет значительно выше, чем со статическим оборудованием, таким как принтеры и мыши.Кроме того, разъем микро-USB становится стандартом де-факто для зарядки мобильных устройств, и поэтому его использование будет даже более распространенным, чем его аналог мини-USB.

В исходной спецификации USB было строгое разделение между хостом (в основном компьютером), который действует как ведущее устройство, и периферийными устройствами, которые имеют только функции ведомого устройства. По мере того, как мобильные устройства становятся умными и часто используют собственную операционную систему, разделение между двумя типами устройств исчезло.При подключении к ПК смартфон может выступать в качестве ведомого устройства, но он также может быть подключен к фотопринтеру напрямую для печати изображений, сделанных с помощью телефона. В этом случае телефон переключается с ведомой роли на ведущую. Для этого было написано расширение спецификации USB 2.0, которое называется USB On-The-Go или, чаще, USB OTG. Это дополнение предоставляет средства для простого переключения между ведущей и ведомой ролью устройства.

Поскольку большинство небольших устройств, которые могут действовать как ведущее, так и ведомое устройство, имеют только один разъем USB, были необходимы дополнения к определению разъема, чтобы разрешить изменение роли только с одним типом кабеля.Именно здесь определены разъемы mini USB AB, а затем и разъем micro USB AB. Разъем mini USB AB теперь официально устарел, но разъем micro USB AB быстро заменяет его место. Такие страны, как Китай, даже рассматривают возможность сделать этот разъем micro USB AB обязательным для всех продаваемых новых сотовых телефонов. В этом разъеме micro USB AB контактный штырь ID используется для сигнализации функции ведущего или ведомого устройства.

Разъем Micro USB AB Разъем Micro USB B

Нумерация контактов для разъемов micro USB такая же, как и для разъемов mini USB.Единственное отличие состоит в том, что для разъема micro USB AB контакт ID теперь имеет назначенную ему функцию.

Штифт Название Цвет Функция
1 VCC Красный Напряжение питания +5 В
2 D- Белый Линия передачи данных
3 D + Зеленый Линия передачи данных + сигнал
4 ID не подключен: работает как разъем B
подключен к GND: работает как разъем A
5 GND Черный Заземление питания
Названия контактов разъемов Micro USB AB и B

Взгляд в прошлое — это точная наука.

ПРАВИЛО ФЕДЖИНА ПРОШЛЫХ ПРОГНОЗОВ

USB 2.0 USB 3.0 Разъемы и выводы USB 3.1

Для разъемов и разъемов USB 2.0 / 3.0 / 3.1 посетите:
https://www.moddiy.com/categories/Connectors/USB-Connectors/

Для кабелей USB 2.0 / 3.0 / 3.1 посетите:
https://www.moddiy.com/categories/Cables/USB-Cables-and-Adapters/USB-Cables/

Информацию об адаптерах, разветвителях и концентраторах USB 2.0 / 3.0 / 3.1 см. По адресу:
https: // www.moddiy.com/categories/Cables/USB-Cables-and-Adapters/USB-Adapters/

Для электрических проводов USB 2.0 / 3.0 / 3.1 посетите:
https://www.moddiy.com/categories/Electrical-Wire/

Все типы разъемов USB

USB 3.1 GEN 1 и GEN 2 (ИСТОЧНИК)

  • USB 3.0 теперь называется USB 3.1 Gen 1 (скорость до 5 Гбит / с)
  • USB 3.1 теперь называется USB 3.1 Gen 2 (скорость до 10 Гбит / с)

USB 3.1 разъем на передней панели (внутренний USB3.1_E1)

USB 3.1 (SuperSpeed ​​+) Стандарт и расположение контактов (Typc-C)


USB 3.0 (SuperSpeed) Стандартный


9-контактный разъем USB 3.0 типа A Распиновка и спецификации


19-контактный разъем USB 3.0 и технические характеристики

USB 3.0 9-контактный тип B Распиновка и спецификации

USB 2.0 4-контактный тип A / тип B / USB mini Распиновка и характеристики

Разъемы USB типа A / типа B / Mini-B / Micro-B

Распиновка Micro USB

Теги:
  • Вывод USB 3.1
  • Как сделать 9-контактный провод питания компьютера 5-контактный
  • USB 2 соединения распиновки
  • Спецификация контактов USB
  • 10-контактный USB 2 Распиновка
  • Распиновка USB
  • штырь USB 2.0
  • Распиновка USB 2.0
  • Распиновка USB
  • Распиновка USB
  • Распиновка USB
  • Распиновка Микро USB
  • Распиновка USB 3.0
  • Распиновка 2 USB
  • Расположение выводов Микро USB
  • Контактный Кабель USB схема
  • распиновка разъема usb
  • распиновка разъема usb
  • вывод разъема usb
  • распиновка usb типа b
  • схема расположения выводов usb

Распиновка разъема USB Micro B, характеристики, подключения и техническое описание

Конфигурация контактов

Контактный №

Имя контакта

Подключен к цвету провода

Описание

1

Vcc (+ 5 В)

Красный

Напряжение +5 В постоянного тока

2

D-

Белый

Данные —

3

D +

Зеленый

Данные +

4

ID

Синий

Обнаружение режима

5

Земля

Черный

Земля

Характеристики
  • Micro USB — тип B / SMT
  • Пол: Женский
  • Количество контактов: 5
  • Цикл спаривания: более 5000 раз
  • Текущий рейтинг: 1A
  • Номинальное напряжение: 30 В (макс.)
  • Контактное сопротивление: 30 МОм при 100 мА
  • Доступен в стандартной комплектации, с возможностью установки внахлест и обратным креплением

Где использовать micro USB

Разъем micro USB находит свое применение во многих встраиваемых проектах, где требуется последовательная связь или источник питания.Его обычно можно найти на мобильных телефонах в качестве портов для зарядки / связи. Точно так же он используется с той же целью в модулях Raspberry Pi, ESP и многом другом. Эти розетки имеют 5 контактов, два из которых используются для питания, а два других используются для передачи данных. Эта передача данных может получать данные от любого другого MCU / MPU или даже компьютера или мобильного телефона. Так что, если вы ищете вариант USB в своем проекте, который занимает меньше места, это может быть правильным выбором для вас.

Как использовать micro USB

Разъем micro USB может использоваться для питания или связи с устройствами.Максимальный ток, который может выдерживать этот разъем, составляет 1A . Однако в соответствии с консорциумом USB не рекомендуется использовать нагрузки более 500 мА для разъемов USB.

Разъем micro USB имеет пять контактов , через которые передаются питание и данные, 4-й контакт ID используется для определения режима, это указывает, используется ли USB только для питания или для передачи данных. Из оставшихся четырех контактов два контакта (контакт 1 и контакт 5) используются для обеспечения Vcc и заземления. Напряжение питания Vcc составляет +5 В и обычно подается от самого микроконтроллера.Контакт заземления подключен к заземлению микроконтроллера.

Остальные два контакта — это D + и D-. Эти контакты должны быть подключены к контактам D + и D- хоста соответственно. Им также требуется понижающий резистор номиналом 15 кОм каждый для передачи данных. Ниже показан пример настройки подключения.

Приложения
  • Зарядка переносных аккумуляторов
  • Системы управления батареями
  • Соединения последовательной шины
  • Переносные и сменные устройства
  • Малое расстояние, высокая скорость связи

Модель 2D

USB-коннекторы

| Стандартный / Прочный / Водонепроницаемый | Мини, Микро, Тип A, Тип B, Тип C и Тип AB

Типы USB-разъемов

Универсальная последовательная шина

(USB) стала широко распространенным стандартом для проводного соединения между двумя электронными устройствами.Успех связан с интерфейсом plug and play между периферийными устройствами и устройствами и способностью развиваться, чтобы удовлетворить постоянно растущий спрос на более высокую скорость передачи и более высокую мощность. USB-разъемы теперь используются повсеместно в бытовых устройствах, промышленных и автомобильных приложениях. Компактный дизайн и удобные для пользователя функции подключения также способствовали, в частности, тому, что разъем USB Type C получил широкое распространение в смартфонах, ноутбуках и других портативных устройствах.

Появление USB 4

USB 4 открывает новую эру производительности USB.Чтобы удовлетворить требования устройств следующего поколения по значительно более высокой скорости и более высокой производительности данных, USB 4 предлагает крупное обновление в архитектуре USB, которое основано на существующих архитектурах USB 3.2 и 2.0 и основано на спецификации протокола Thunderbolt ™.

Конструкция клемм разъема USB 4 Gen3 Type C компании

Amphenol изготовлена ​​из медного сплава для обеспечения высокой мощности до 100 Вт, высокоскоростной передачи до 40 Гбит / с и совместима с интерфейсами Thunderbolt 4 и DisplayPort.USB 4 поддерживает несколько протоколов одновременной передачи данных и отображения, что позволяет эффективно распределять общую полосу пропускания по шине. Интерфейс USB Type C сохранен для удобства использования благодаря изменяемой ориентации разъема и кабеля. Разъем Amphenol USB4 Gen3 Type C также обратно совместим с USB 3.2, USB 2.0 и Thunderbolt 3, что означает универсальную простоту подключения между устройствами для масштабирования до наилучших взаимных возможностей в подаче питания, передаче данных и выводе видео всего за один шаг. один разъем.

Распространение USB типа C

Разъемы

Type C поддерживают различные протоколы USB, такие как USB 4, USB3.1, USB3.0 и USB2.0. Одно из ключевых различий между типом C и остальными типами интерфейсов USB и одна из самых популярных особенностей USB типа C заключается в том, что разъем и порт симметричны, что позволяет пользователям подключаться, не беспокоясь о правильной ориентации. Двусторонняя конструкция обеспечивает быстрое и простое подключение, независимо от того, каким образом USB-штекер вставляется в USB-порт.Наличие аналогичной площади основания для разъема Micro-USB также привело к тому, что разъем типа C стал широко использоваться в небольших портативных устройствах, таких как планшеты, смартфоны, жесткие диски, твердотельные накопители и портативные устройства, такие как ноутбуки.

Ассортимент USB Type C

от Amphenol поддерживает множество протоколов, таких как USB2.0, USB 3.0, USB 3.1, и обеспечивает сверхскоростную связь с источниками питания 10 Гбит / с, 5 А и 20 В. Предлагаемый в конфигурациях вертикального, прямоугольного и раздельного крепления и до 10 000 циклов стыковки, низкопрофильный и двусторонний дизайн продукта делает USB Type C от Amphenol идеальным для разработки продуктов следующего поколения.

Amphenol также предлагает ряд водонепроницаемых разъемов типа C с характеристиками от IPX4 до IPX8 и уникальной IP-технологией, которая гарантирует, что каждая деталь соответствует стандартам водонепроницаемости IP. Используя интерфейс типа C, вместе с высокой скоростью передачи данных до 40 Гбит / с, номинальной мощностью 100 Вт и до 10 000 циклов сопряжения, этот разъем обеспечивает высокую производительность, долговечность и удобство использования.

Приложения для USB повышенной прочности

Прочные соединители, используемые в суровых условиях окружающей среды, часто герметичны, чтобы обеспечить более высокую защиту вилки и розетки соединителя в более широком диапазоне рабочих температур и обеспечить защиту от проникновения воды и пыли.Amphenol предлагает широкий выбор надежных USB-решений с разъемами 3.0, 2.0 с разъемами типа C, Mini AB, Mini B и типа A.

Серия MUSBR — это линейка компактных прочных USB-разъемов поколения 2 с литым корпусом и уплотнением IP67, предназначенных для работы в суровых условиях. Предлагаемый с интерфейсом разъема типа C, Mini AB, Mini B и типа A и с диапазоном рабочих температур от -55 ° C до + 105 °, он разработан для использования в экстремальных условиях во многих приложениях, включая автомобилестроение, связь, бытовую технику, данные, производственные и медицинские.

Серия

MRU разъемов USB 2.0 типа A от Amphenol обеспечивает защиту корпусов IP67 в соответствии с IEC 60529. Со скоростью передачи данных до 480 Мбит / с серия разъемов предназначена для обеспечения стандартного интерфейса USB для корпусов, работающих в суровых условиях. Защищенный USB-разъем поставляется в жаропрочном корпусе UL94V-0 с диапазоном рабочих температур от -45 ° C до + 85 ° C. Функции блокировки предотвращают случайное отключение и обеспечивают безопасное соединение и передачу данных.

Серия

Amphenol LUSB — это линейка запираемых USB-разъемов, предлагаемых в интерфейсах USB 2.0 и USB 3.0. Фиксирующая защелка фиксирует разъем USB в нужном положении для обеспечения безопасной передачи данных и предназначена для использования на многих рынках и в приложениях по всему миру, включая автомобилестроение, связь, потребительские товары, данные, Industrial 4.0 и медицину.

Эволюция производительности USB от USB 2.0, USB 3.0 до USB 4

Чтобы удовлетворить постоянно растущие требования к скорости передачи данных и скорости, USB выпустила новый протокол с более короткими интервалами с более высокими возможностями передачи данных.USB был впервые представлен в 1996 году с максимальной скоростью передачи 12 Мбит / с. Спецификация USB 2.0 появилась четыре года спустя, в 2000 году, со скоростью передачи до 480 Мбит / с. USB 3.0 со спецификацией 5 Гбит / с был представлен почти десятью годами позже, в 2008 году. С тех пор протоколы USB удвоили скорость передачи, а новые спецификации выпускаются каждые два-три года. USB 3.1 в 2014 году реализовал скорость передачи до 10 Гбит / с. USB 3.1 Gen 1 является синонимом USB 3.0 и используется для обозначения скорости передачи 5Gp / s, также известной как Superspeed. USB 3.1 Gen 2 обеспечивает скорость 10 Гбит / с. Спецификация для USB 3.2 в 2017 году составляла 20 Гбит / с. Спецификация USB 3.2 определяет три скорости передачи: USB 3.2 Gen 1 со скоростью 5 Гбит / с, USB 3.2 Gen 2 со скоростью 10 Гбит / с и USB 3.2 Gen 2×2 со скоростью 20 Гбит / с. Протокол USB 4 был анонсирован в 2019 году со спецификацией 40 Гбит / с.

Amphenol предлагает широкий выбор типов USB-разъемов и является одним из первых, кто начал использовать разъем USB3.1 Gen 2 Type C, предназначенный для использования в оборудовании для автоматизации производства и автомобильных информационно-развлекательных приложениях.

Для приложений серверов данных предназначен ряд разъемов USB 3.1 Gen 2 с интерфейсами Type A, Type B и Type Micro-B от Amphenol. Эти USB-разъемы работают с полнодуплексной передачей сигналов по двум дифференциальным парам, улучшая одновременную двунаправленную связь под управлением хоста. Они также поддерживают масштабируемую подачу мощности до 100 Вт и скорость до 10 Гбит / с. Полностью металлический экран защищает от повреждений от электромагнитных помех (EMI), радиочастотных помех (RFI) и электромагнитных разрядов (ESD).Прочная конструкция контактов с позолоченной пластиной улучшает контактное сопротивление и предотвращает коррозию.

Использование USB типа A и USB типа B

Тип A — это традиционный USB-разъем, один из наиболее часто используемых USB-разъемов до появления USB Type-C, который обычно использовался на устройствах, для которых не требовались кабели, такие как флэш-накопители или флэш-накопители, адаптеры беспроводной мыши и клавиатуры. USB Type A — один из самых узнаваемых на устройствах с плоской прямоугольной вилкой и розеткой.

Разъемы и порты

USB типа B имеют квадратную форму с квадратным выступом наверху и встречаются на более крупных компьютерных периферийных устройствах, таких как принтеры и сканеры. В то время как вилка типа B находится на одном конце кабеля, разъем типа A всегда оставался на другом конце для подключения к компьютеру.

Ознакомьтесь с обширным ассортиментом USB-разъемов Amphenol, включая новый разъем USB4 Gen 3 Type C.

Руководство по USB-разъему

Руководство по USB-разъему

Как следует из названия, вездесущий USB сегодня можно найти повсюду в устройствах, от смартфонов, планшетов, компьютеров, динамиков и т. Д.Универсальная последовательная шина была создана еще в 1990-х годах для стандартизации соединений между различными компьютерными периферийными устройствами. С распространением портативных устройств разъем USB расширился и включал более широкий диапазон использования, например, для зарядки, добавления графики или обеспечения проводного или беспроводного подключения к сети Ethernet. В этой статье мы поговорим о различных предлагаемых типах USB и о том, какие устройства обычно его используют.

USB Тип

Соединение типа A — это нисходящее соединение, обычно используемое на хост-контроллерах.При использовании USB 2.0 скорость может достигать 480 Мбит / с. Примечание. Кабель A-A не предназначен для соединения двух компьютеров. Это вызовет проблемы, и мы не рекомендуем вам это делать. Существуют кабели A-A, предназначенные для передачи данных, однако они содержат активные наборы микросхем и в значительной степени уступают место другим решениям для передачи данных.

USB B Тип

Обычно используется в принтерах и корпусах жестких дисков, тип B — это восходящее соединение. Большинство устройств используют этот тип подключения.

Micro-USB A и Micro-USB B

Это популярное соединение, обычно используемое на смартфонах и планшетах, используется для передачи данных и зарядки. Меньший размер делает эти разъемы очень популярными. Скорость передачи данных может поддерживать до 480 Мбит / с с поддержкой функций On-The-Go. Micro-USB типа A обычно поставляется с белой розеткой по сравнению с черной розеткой для типа B.

USB Mini-B (5-контактный)

Этот 5-контактный разъем является наиболее популярным среди типов разъемов mini-USB и имеет меньший размер по сравнению с разъемом типа A.

USB 3.0 A Тип

Соединение типа A — это нисходящее соединение, обычно используемое на хост-контроллерах. За исключением дополнительных контактов и поддержки скорости передачи данных SuperSpeeds 5 Гбит / с, этот тип подключения обратно совместим с USB 2.0 и типами 1.1 A.

USB 3.0 B Тип

Этот тип разъема также используется на устройствах USB 3.0 и обеспечивает передачу данных и питание для приложений SuperSpeed. Вы увидите, что это обычно используется в корпусах жестких дисков.USB 3.0 B типа не имеет обратной совместимости с USB 2.0 / 1.1, однако кабели USB 2.0 / 1.1 можно использовать с устройствами USB 3.0.

USB 3.0 Micro-USB A и B Тип

Также используется для устройств USB 3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
