Схемы подключения и распиновки розеток, штекеров для фаркопа прицепа

Ежегодно увеличивается число автовладельцев, комплектующих автомобиль фаркопом для транспортировки прицепа. Это требует также и установки универсальной розетки для подключения электрооборудования прицепа, которое необходимо в соответствии с требованиями правил дорожного движения. Очевидно, что нужно иметь представление о схеме подключения прицепа, распиновке розетки фаркопа.

Рассмотрим основные типы схем подключения розетки фаркопа к штекерной части разъёма, позволяющие без проблем обеспечить корректным питанием всё электрооборудование прицепа.

Типы разъёмов фаркопа

Существует несколько стандартизированных схем подключения разъёмов фаркопа

  • Европейский тип на семь контактов — 7 pin Euro.
  • Американский разъём на семь контактов — 7 pin US.
  • Разъёмы на тринадцать контактов — 13 pin.
  • Специализированные разъёмы.

Европейский тип разъёма

Самое широкое распространение на территории России имеет евроразъём.

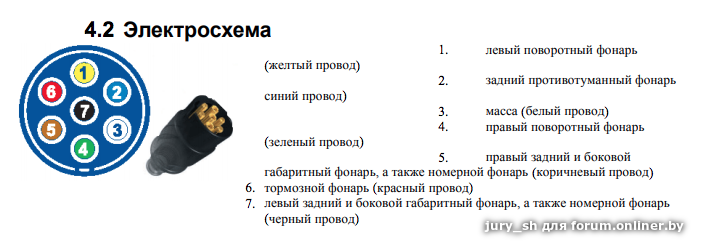

Его электросхема показана на рисунке:

Отличительной частью этого коммутирующего устройства является наличие розеточных и штекерных элементов на обеих частях разъёма. Соединить его неправильно просто невозможно. Это позволяет производить правильную коммутацию при ограниченной видимости, проще говоря, вслепую. Каждый из розеточных и штекерных выводов проводки имеет строгое, стандартизированное предназначение, о чем указано в таблице. В таблице также обозначено минимальное сечение проводников, которыми должна производиться коммутация элементов электрооборудования. Это позволит избежать перегрузки проводки автомобиля и, как следствие, возгорания или короткого замыкания.

В европейской схеме подключения прицепа к легковому автомобилю контакт 2, как правило, не задействуется. Он предназначен для обеспечения прямого, постоянного питания +12. Он может использоваться, например, для подключения холодильной установки. В простых прицепах в нём, как правило, необходимости нет.

Стоит обратить внимание, что при использовании евроразъёма не стоит объединять в один контакт подключение плюсового выхода левого и правого габаритов. Это является ошибкой, допускаемой любителями, которые стремятся упростить схему. Такое упрощение приведёт к некорректной работе габаритного освещения при включении поворотного повторителя.

Американский тип

  • Схема подключения розетки прицепа легкового автомобиля c использованием американского вида разъёма отличается наличием отдельного пина (pin) для работы фонаря заднего хода.
  • Электросхема не разделяет подключение габаритов по правому и левому борту прицепа.
  • Существуют модели американских машин, в проводке которых габаритные огни и стоп-сигналы не имеют разделения и питаются от одного провода.

13-контактный вид

Такие разъёмы, кроме основных, имеют несколько резервных плюсовых и минусовых контактных групп.

Они применяются для обеспечения электричеством, например, прицепной дачи, где требуется дополнительное питание бытовых приборов или аккумуляторов. Назначения контактов розетки и штекера обозначены на схеме.

Разъём рассчитан на пропуск большого потребления тока, который требуется для работы многих электробытовых приборов, аккумуляторов и трансформаторов повышения напряжения до 220 вольт, устанавливаемых в современных жилых прицепах.

Для корректного подключения этого типа разъёмов ко всем точкам потребления лучше воспользоваться услугами автомобильного электрика.

Специализированные разъёмы

Современные автомобильные прицепы высокого класса оборудованы сложными системами, для работы которых необходима корректная коммутация с интеллектуальными системами автомобиля. Такими как:

  • АБС — антиблокировочная система тормозов.
  • ESP (Electronic Stability Program) — электронная система динамической стабилизации.
  • Бортовой компьютер.

Коммутация таких сложных электронных систем управления прицепом производится при помощи специализированных разъёмов и переходников.

Схема подключения фаркопного переходника для прицепов высокого класса должна монтироваться автоэлектриком. Без знаний в области электроники самостоятельно справиться с задачей практически невозможно.

Схемотехника соединения

Для подключения фаркопного соединения необходимо определить, откуда подводить необходимые контакты питания или управления.

В автомобилях, выпущенных раньше двухтысячного года, задние световые приборы управлялись аналоговыми схемами. Для правильного подключения прицепа электрические схемы достаточно просты. Провода от коробок включения коммутации задних габаритов, поворотных повторителей и стоп-сигналов подключаются к соответствующим клеммам фаркопного разъёма нужного типа.

Проверить правильность соединения можно при помощи тестовой лампы, подключая её к той или иной клемме фаркопной розетки и общему контакту.

Лампа должна правильно реагировать на включение габаритов, стоп-сигналов и поворотных повторителей. Контакты должны соответствовать схеме распиновки используемого типа разъёма.

Цифровые модули подключения

Более современные автомобили оснащены цифровыми схемами управления электрооборудованием, в том числе и световыми приборами. Как правило, на осветительные приборы подаётся необходимое напряжение и отдельно сигналы цифрового управления. Методика прямого подключения стала практически невозможной.

Прямое подключение фаркопного разъёма к фонарям заднего освещения и оповещения также невозможно, т. к. оно, как правило, является светодиодным. При подключении дополнительной нагрузки контроллер управления зафиксирует превышение потребляемого тока, выдаст ошибку и отключит эти приборы. Для коммутации розетки прицепа с системами современного автомобиля понадобится специализированный модуль согласования.

Такие модули комплектуются подробной инструкцией, схемой и списком моделей автомобилей, к проводке которых возможна установка устройства. А также прикладывается набор всех необходимых для монтажа проводников.

Модуль согласования можно попробовать собрать самостоятельно. В продаже встречаются наборы для сборки модулей согласования.

Приложенные к наборам схемы коммутации таких модулей изображены лишь в общих чертах. Трассировку проводников необходимо производить самостоятельно в каждом отдельном случае.

Людям со средними познаниями в электронике не составит труда найти схему устройства в интернете и собрать его самостоятельно.

Пошаговый порядок подключения

Можно самостоятельно подключить разъём питания автоприцепа, выполняя следующие шаги.

Шаг первый

Для его выполнения необходимо:

  • Определить коммутативную схему.
  • Выяснить, есть ли необходимость в модуле согласования.
  • Выбрать тип разъёма в соответствии с типом разъёма на прицепе.

Если прицепа нет в наличии и фаркоп устанавливается для буксировки различных случайных прицепных средств, то рекомендуется установить универсальную розетку на тринадцать контактов.

При необходимости можно подключить вилку от прицепа на 7 pin, использовав специальный переходник, сохраняющий все управляющие функции.

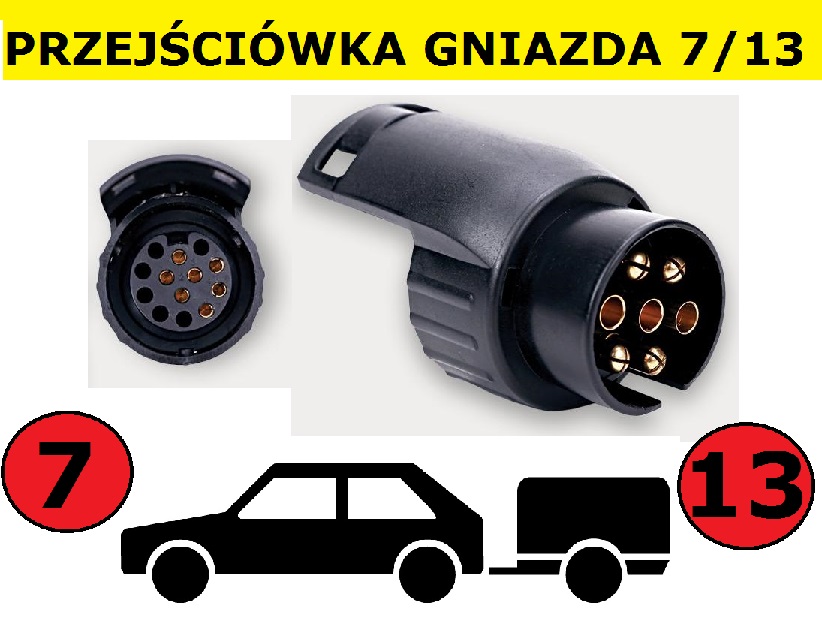

Если же понадобится подключить к розетке 7 pin вилку 13 pin (например, прицепа-дачи), то также можно использовать переходник, но сохранить все необходимые функции не получится.

Зарядку аккумулятора прицепа придётся проводить вне разъёма, так же как и все прочие возможные силовые коммуникации.

Если автомобиль выпущен раньше двухтысячного года, то установка согласующего блока, скорее всего, не понадобится. Но тогда необходимо установить предохранители защиты повторительных и задних световых сигналов с увеличенным на 25 процентов номиналом.

Шаг второй

Обязательно протестировать все электрические цепи в штекере прицепа. Если личного прицепа нет, и предполагается использовать прокатный, то этот шаг можно пропустить. Проверка работоспособности всех узлов прицепа — обязанность арендодателя.

Самые распространённые дефекты электрических систем прицепа:

  • Отслоение и коррозия проводки в местах пайки и контактных соединений.
  • Короткие замыкания в местах трущихся элементов.
  • Перегорание ламп накаливания.
  • Образование токов утечки. Это связано с солевой обработкой дорог и попаданием реагентов в места соединения контактов. А также может быть связано с заездом в солёную воду (например, при транспортировке лодок или гидроциклов).

Шаг третий

Обязательно необходимо разметить схему трассировки. Это позволит точно видеть, какой расцветки и сечения проводник, куда он проходит, где и как соединяется и с чем. Если в комплекте приобретённого разъёма предусмотрены провода, то целесообразнее использовать именно их.

При отсутствии проводов в комплекте устройства нужно выбирать их в обязательном соответствии с указанными на рисунках сечениями и цветами.

Особое внимание стоит уделить наиболее сложному этапу прокладки проводки от разъёма внутрь багажника. Это необходимо сделать скрыто, но, главное — исключить возможность повреждения проводников в процессе эксплуатации багажного отделения, а также не нарушить его герметичность. Повреждения могут привести к короткому замыканию, а разгерметизация — к попаданию влаги в салон. В большинстве моделей автомобилей для этого предусмотрено специализированное отверстие в кузове.

Коммутацию проводников производят методом скрутки с последующей пайкой контактов и надёжной изоляцией при помощи трубок термоусадки (трубка, надеваемая на соединение или контакт для изоляции, уменьшающаяся в размерах при нагревании феном или зажигалкой). При соединении проводников электропитание автомобиля должно быть обязательно отключено.

Шаг четвёртый

Подключение разъёма потребует максимального внимания. Для безошибочных действий все проводники лучше промаркировать и коммутировать с контактами розетки в строгом соответствии с распиновкой, указанной в схеме выбранного разъёма. Все соединения вне кузова автомобиля нужно обязательно пропаивать и надёжно изолировать при помощи термоусадки. Перед изоляцией контактов соединения рекомендуется обработать литолом или солидолом. Это предотвратит возможное попадание влаги. После коммутации проводов в корпусе розетки их следует обработать графитной смазкой. Это также защитит от влаги и предотвратит коррозию контактов.

Финальные действия

Собранную схему необходимо проверить при помощи мультиметра. Последовательная «прозвонка» проводников в режиме измерения сопротивления поможет выявить возможные короткие замыкания. Только после такой проверки можно включить электропитание автомобиля.

Рекомендации по безопасности

Для безопасного, долгосрочного использования электрооборудования автоприцепа необходимо соблюдать простые, но важные правила:

  • Не перегружать внутреннюю электрическую сеть прицепа. Это особенно легко сделать при использовании электробытовых приборов большой мощности. Такая перегрузка может привести к короткому замыканию или возгоранию.
  • Визуально проверять состояние электропроводки перед каждым использованием прицепа. Раз в полгода тестировать электрические цепи при помощи мультиметра.
  • В начале каждого сезона эксплуатации проверять состояние соединений вне кузова автомобиля и прицепа. При необходимости промазывать солидолом места изолированных зон контактов и разъёмов.
  • Своевременно крепить разболтавшиеся в процессе эксплуатации провода с помощью пластмассовых хомутов или клипс.
  • По возможности использовать в осветительных и сигнальных системах прицепа светодиодное влагостойкое оборудование.

К правильному подключению электрических цепей прицепа нужно отнестись внимательно. Отсутствие или неправильное функционирование габаритов, поворотных повторителей или индикации торможения на дороге опасно и ведёт к аварийным ситуациям. А также это влечёт за собой наложение штрафа сотрудниками ГИБДД.

Распиновка розетки прицепа


Схемы подключения розетки фаркопа легкового прицепа. Распиновка разъемов на 7 и 13 контактов.

Схемы подключения прицепа к бортовой сети автомобиля стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Типы соединительных разъемов

Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

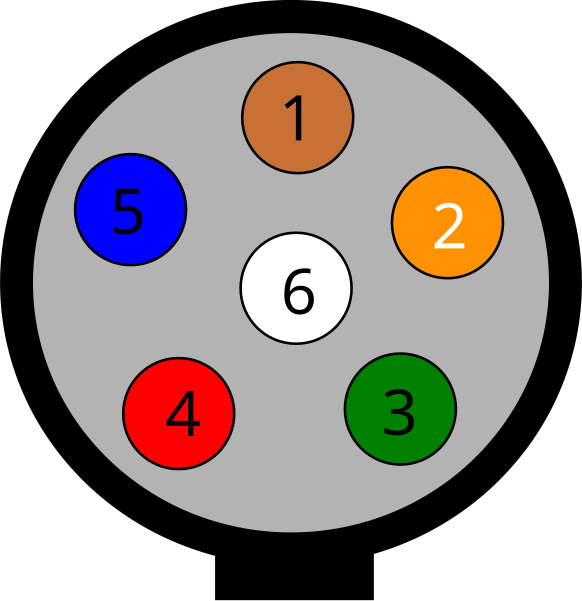

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.

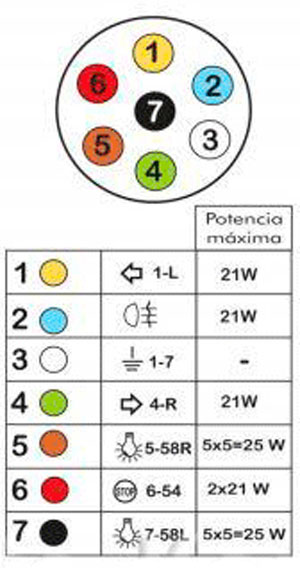

Распиновка 7-контактной розетки легкового прицепа (европейский тип)

Код

Наименование

Цвет провода

1

L

Левый указатель поворота

Желтый

2

54G

Противотуманные фонари*

Синий

3

31

Масса/Земля (-)

Белый

4

R

Правый указатель поворота

Зеленый

5

58R

Правый габарит и подсветка номера

Коричневый

6

54

Стоп-сигналы

Красный

7

58L

Левый габарит

Черный

*Примечание: 2 контакт — опциональный, в Европе обычно используется для включения противотуманных фонарей или может быть задействован для фонарей заднего хода.

Рекомендованное сечение для сигнальных проводов – 1,5 мм2. Для «массового» провода – 2,5 мм2.

Распиновка 13-контактной розетки легкового прицепа (европейский тип)

Код

Наименование

Цвет провода

1

Указатель левого поворота

Желтый

2

Противотуманные фонари

Синий

3

Масса/Земля (-) для контактов 1,2, 4-8

Белый

4

Указатель правого поворота

Зеленый

5

Правый габарит и подсветка номера

Коричневый

6

Стоп-сигналы

Красный

7

Левый габарит

Черный

8

Фонарь заднего хода

Розовый

9

+12В (постоянный)

Оранжевый

10

+12В (при включенном зажигании)

Серый

11

Масса/Земля (-) для контакта 10

Бело-черный

12

Резерв (спарен с контактом 3)

Бело-синий

13

Масса/Земля (-) для контакта 9

Бело-красный

Рекомендованное сечение для проводов 1,2, 4-8, 12 – 1,5 мм2. Для проводов 3, 9-11,13 – 2,5 мм2.

Схема подключения разъема прицепа (распиновка розетки фаркопа)

15.08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

№ контакта

Код

Цвет проводов МЗСА

Цвет проводов

ГОСТ 9200-76

стр. 10 (11)

На некоторых

украинских

прицепах

Сигнал

Сечение провода

1

L

Желтый

Желтый

Зеленый

Левый поворотник

1,5 мм2

2

54G

Голубой

Голубой

Красно-белый

Опция, в России выводят противотуманный фонарь

1,5 мм2

3

31

Белый

Белый

Черный

Земля (-)

2,5 мм2

4

R

Зеленый

Зеленый

Желтый

Правый поворотник

1,5 мм2

5

58R

(Нет провода)

Коричневый

Розово-красный

Правый габарит и подсветка номера

(иногда задний ход)

1,5 мм2

6

54

Коричневый

Красный

Голубо-белый

Стоп-сигналы

1,5 мм2

7

58L

Черный

Черный

Голубо-черный

Левый габарит

1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.

Комментарии Написать комментарий

Распиновка контактов розеток и штекеров фаркопа, схемы подключения электропитания к прицепам автомобиля

Ежегодно увеличивается число автовладельцев, комплектующих автомобиль фаркопом для транспортировки прицепа. Это требует также и установки универсальной розетки для подключения электрооборудования прицепа, которое необходимо в соответствии с требованиями правил дорожного движения. Очевидно, что нужно иметь представление о схеме подключения прицепа, распиновке розетки фаркопа.

Рассмотрим основные типы схем подключения розетки фаркопа к штекерной части разъёма, позволяющие без проблем обеспечить корректным питанием всё электрооборудование прицепа.

Типы разъёмов фаркопа

Существует несколько стандартизированных схем подключения разъёмов фаркопа

  • Европейский тип на семь контактов — 7 pin Euro.
  • Американский разъём на семь контактов — 7 pin US.
  • Разъёмы на тринадцать контактов — 13 pin.
  • Специализированные разъёмы.
Европейский тип разъёма

Самое широкое распространение на территории России имеет евроразъём. Его электросхема показана на рисунке:

Отличительной частью этого коммутирующего устройства является наличие розеточных и штекерных элементов на обеих частях разъёма. Соединить его неправильно просто невозможно. Это позволяет производить правильную коммутацию при ограниченной видимости, проще говоря, вслепую. Каждый из розеточных и штекерных выводов проводки имеет строгое, стандартизированное предназначение, о чем указано в таблице. В таблице также обозначено минимальное сечение проводников, которыми должна производиться коммутация элементов электрооборудования. Это позволит избежать перегрузки проводки автомобиля и, как следствие, возгорания или короткого замыкания.

В европейской схеме подключения прицепа к легковому автомобилю контакт 2, как правило, не задействуется. Он предназначен для обеспечения прямого, постоянного питания +12. Он может использоваться, например, для подключения холодильной установки. В простых прицепах в нём, как правило, необходимости нет.

Стоит обратить внимание, что при использовании евроразъёма не стоит объединять в один контакт подключение плюсового выхода левого и правого габаритов. Это является ошибкой, допускаемой любителями, которые стремятся упростить схему. Такое упрощение приведёт к некорректной работе габаритного освещения при включении поворотного повторителя.

Американский тип
  • Схема подключения розетки прицепа легкового автомобиля c использованием американского вида разъёма отличается наличием отдельного пина (pin) для работы фонаря заднего хода.
  • Электросхема не разделяет подключение габаритов по правому и левому борту прицепа.
  • Существуют модели американских машин, в проводке которых габаритные огни и стоп-сигналы не имеют разделения и питаются от одного провода.
13-контактный вид

Такие разъёмы, кроме основных, имеют несколько резервных плюсовых и минусовых контактных групп. Они применяются для обеспечения электричеством, например, прицепной дачи, где требуется дополнительное питание бытовых приборов или аккумуляторов. Назначения контактов розетки и штекера обозначены на схеме.

Разъём рассчитан на пропуск большого потребления тока, который требуется для работы многих электробытовых приборов, аккумуляторов и трансформаторов повышения напряжения до 220 вольт, устанавливаемых в современных жилых прицепах.

Для корректного подключения этого типа разъёмов ко всем точкам потребления лучше воспользоваться услугами автомобильного электрика.

Специализированные разъёмы

Современные автомобильные прицепы высокого класса оборудованы сложными системами, для работы которых необходима корректная коммутация с интеллектуальными системами автомобиля. Такими как:

  • АБС — антиблокировочная система тормозов.
  • ESP (Electronic Stability Program) — электронная система динамической стабилизации.
  • Бортовой компьютер.

Коммутация таких сложных электронных систем управления прицепом производится при помощи специализированных разъёмов и переходников.

Схема подключения фаркопного переходника для прицепов высокого класса должна монтироваться автоэлектриком. Без знаний в области электроники самостоятельно справиться с задачей практически невозможно.

Схемотехника соединения

Для подключения фаркопного соединения необходимо определить, откуда подводить необходимые контакты питания или управления.

В автомобилях, выпущенных раньше двухтысячного года, задние световые приборы управлялись аналоговыми схемами. Для правильного подключения прицепа электрические схемы достаточно просты. Провода от коробок включения коммутации задних габаритов, поворотных повторителей и стоп-сигналов подключаются к соответствующим клеммам фаркопного разъёма нужного типа.

Проверить правильность соединения можно при помощи тестовой лампы, подключая её к той или иной клемме фаркопной розетки и общему контакту. Лампа должна правильно реагировать на включение габаритов, стоп-сигналов и поворотных повторителей. Контакты должны соответствовать схеме распиновки используемого типа разъёма.

Цифровые модули подключения

Более современные автомобили оснащены цифровыми схемами управления электрооборудованием, в том числе и световыми приборами. Как правило, на осветительные приборы подаётся необходимое напряжение и отдельно сигналы цифрового управления. Методика прямого подключения стала практически невозможной.

Прямое подключение фаркопного разъёма к фонарям заднего освещения и оповещения также невозможно, т. к. оно, как правило, является светодиодным. При подключении дополнительной нагрузки контроллер управления зафиксирует превышение потребляемого тока, выдаст ошибку и отключит эти приборы. Для коммутации розетки прицепа с системами современного автомобиля понадобится специализированный модуль согласования.

Такие модули комплектуются подробной инструкцией, схемой и списком моделей автомобилей, к проводке которых возможна установка устройства. А также прикладывается набор всех необходимых для монтажа проводников.

Модуль согласования можно попробовать собрать самостоятельно. В продаже встречаются наборы для сборки модулей согласования.

Приложенные к наборам схемы коммутации таких модулей изображены лишь в общих чертах. Трассировку проводников необходимо производить самостоятельно в каждом отдельном случае.

Людям со средними познаниями в электронике не составит труда найти схему устройства в интернете и собрать его самостоятельно.

Пошаговый порядок подключения

Можно самостоятельно подключить разъём питания автоприцепа, выполняя следующие шаги.

Шаг первый

Для его выполнения необходимо:

  • Определить коммутативную схему.
  • Выяснить, есть ли необходимость в модуле согласования.
  • Выбрать тип разъёма в соответствии с типом разъёма на прицепе.

Если прицепа нет в наличии и фаркоп устанавливается для буксировки различных случайных прицепных средств, то рекомендуется установить универсальную розетку на тринадцать контактов.

При необходимости можно подключить вилку от прицепа на 7 pin, использовав специальный переходник, сохраняющий все управляющие функции.

Если же понадобится подключить к розетке 7 pin вилку 13 pin (например, прицепа-дачи), то также можно использовать переходник, но сохранить все необходимые функции не получится.

Зарядку аккумулятора прицепа придётся проводить вне разъёма, так же как и все прочие возможные силовые коммуникации.

Если автомобиль выпущен раньше двухтысячного года, то установка согласующего блока, скорее всего, не понадобится. Но тогда необходимо установить предохранители защиты повторительных и задних световых сигналов с увеличенным на 25 процентов номиналом.

Шаг второй

Обязательно протестировать все электрические цепи в штекере прицепа. Если личного прицепа нет, и предполагается использовать прокатный, то этот шаг можно пропустить. Проверка работоспособности всех узлов прицепа — обязанность арендодателя.

Самые распространённые дефекты электрических систем прицепа:

  • Отслоение и коррозия проводки в местах пайки и контактных соединений.
  • Короткие замыкания в местах трущихся элементов.
  • Перегорание ламп накаливания.
  • Образование токов утечки. Это связано с солевой обработкой дорог и попаданием реагентов в места соединения контактов. А также может быть связано с заездом в солёную воду (например, при транспортировке лодок или гидроциклов).
Шаг третий

Обязательно необходимо разметить схему трассировки. Это позволит точно видеть, какой расцветки и сечения проводник, куда он проходит, где и как соединяется и с чем. Если в комплекте приобретённого разъёма предусмотрены провода, то целесообразнее использовать именно их.

При отсутствии проводов в комплекте устройства нужно выбирать их в обязательном соответствии с указанными на рисунках сечениями и цветами.

Особое внимание стоит уделить наиболее сложному этапу прокладки проводки от разъёма внутрь багажника. Это необходимо сделать скрыто, но, главное — исключить возможность повреждения проводников в процессе эксплуатации багажного отделения, а также не нарушить его герметичность. Повреждения могут привести к короткому замыканию, а разгерметизация — к попаданию влаги в салон. В большинстве моделей автомобилей для этого предусмотрено специализированное отверстие в кузове.

Коммутацию проводников производят методом скрутки с последующей пайкой контактов и надёжной изоляцией при помощи трубок термоусадки (трубка, надеваемая на соединение или контакт для изоляции, уменьшающаяся в размерах при нагревании феном или зажигалкой). При соединении проводников электропитание автомобиля должно быть обязательно отключено.

Шаг четвёртый

Подключение разъёма потребует максимального внимания. Для безошибочных действий все проводники лучше промаркировать и коммутировать с контактами розетки в строгом соответствии с распиновкой, указанной в схеме выбранного разъёма. Все соединения вне кузова автомобиля нужно обязательно пропаивать и надёжно изолировать при помощи термоусадки. Перед изоляцией контактов соединения рекомендуется обработать литолом или солидолом. Это предотвратит возможное попадание влаги. После коммутации проводов в корпусе розетки их следует обработать графитной смазкой. Это также защитит от влаги и предотвратит коррозию контактов.

Финальные действия

Собранную схему необходимо проверить при помощи мультиметра. Последовательная «прозвонка» проводников в режиме измерения сопротивления поможет выявить возможные короткие замыкания. Только после такой проверки можно включить электропитание автомобиля.

Рекомендации по безопасности

Для безопасного, долгосрочного использования электрооборудования автоприцепа необходимо соблюдать простые, но важные правила:

  • Не перегружать внутреннюю электрическую сеть прицепа. Это особенно легко сделать при использовании электробытовых приборов большой мощности. Такая перегрузка может привести к короткому замыканию или возгоранию.
  • Визуально проверять состояние электропроводки перед каждым использованием прицепа. Раз в полгода тестировать электрические цепи при помощи мультиметра.
  • В начале каждого сезона эксплуатации проверять состояние соединений вне кузова автомобиля и прицепа. При необходимости промазывать солидолом места изолированных зон контактов и разъёмов.
  • Своевременно крепить разболтавшиеся в процессе эксплуатации провода с помощью пластмассовых хомутов или клипс.
  • По возможности использовать в осветительных и сигнальных системах прицепа светодиодное влагостойкое оборудование.

К правильному подключению электрических цепей прицепа нужно отнестись внимательно. Отсутствие или неправильное функционирование габаритов, поворотных повторителей или индикации торможения на дороге опасно и ведёт к аварийным ситуациям. А также это влечёт за собой наложение штрафа сотрудниками ГИБДД.

Подключение фаркопа: схема и распиновка розетки прицепа

Установка фаркопа на автомобиль является обязательным условием для получения возможности использовать автоприцеп. В свою очередь, кроме обеспечения самой сцепки прицепа, также предельно важна безопасность при использовании прицепной техники.

Другими словами, прицеп не только должен быть  надежно присоединен, но также подключен к автомобилю для того, чтобы могли работать поворотники, стоп-сигналы прицепа и т.д.

Для  того  чтобы  подключить прицеп правильно,  должна быть  заранее изучена схема подключения прицепа, распиновка розетки фаркопа, а также отдельное внимание следует уделить некоторым тонкостям и нюансам.  Далее мы рассмотрим, что представляет собой схема подключения прицепа и как правильно выполнить подключение фаркопа.

Распиновка и подключение розетки фаркопа

Начнем с того, что соединение прицепа и автомобиля осуществляется при помощи розетки, которая находится возле фаркопа, а также штекера (вилки), который подключен к проводке прицепа.

При этом распиновка розетки прицепа фактически представляет собой схему электроразъемов, чтобы владелец мог безошибочно подключить прицеп к машине и безопасно эксплуатировать технику.

Схема подключения розетки фаркопа предполагает несколько типов разъемов:

  • cемиконтактные 7 pin разъемы европейского типа;
  • разъемы американского типа 7 пин;
  • разъемы 13 pin;
  • особые разъемы.
При этом на территории СНГ зачастую используются 7-контактные разъемы, тогда как 13-контактные часто встречаются на европейских и американских авто. Основное отличие – наличие нескольких дополнительных контактов, чтобы получить возможность включить противотуманные фары, а также допоборудование, которое используется в домах-прицепах.

Что касается стандарта, на обычном прицепе для легковых машин  должны работать сигналы поворота и стопы. При этом схема подключения розетки прицепа зависит не только от того, сколько имеется  контактов, но и от стандартов конкретной страны. На деле, прицеп с европейской 13- пин разводкой  без доработок к розетке 7 пин  не подключить.

Так или иначе, благодаря наличию соединительных разъемов удается объединить электрические схемы автомобиля и прицепа. В двух словах, распиновка прицепа нужна для того, чтобы электрический ток от  сети автомобиля подавался на сеть прицепа. При этом должна быть реализована возможность синхронно использовать поворотники, стопы, а также включить габариты и подсветку номера прицепа.

Розетка фаркопа 7 пин

Итак, хотя на авто могут быть разные типы подключения, сегодня самым распространенным решением является схема подключения, когда вилка имеет 7 контактов. Это так называемый евроразъем 7 pin. Кстати, еще на авто с электронными схемами и блоками управления встречается вариант типа смарт-коннект, который согласует работу проводки машины с прицепом.

Если же говорить об упомянутом выше евроразъеме, такое решение используется для подавляющего большинства прицепов легковых машин. При этом важно учитывать, что приемная, а также ответная часть имеют гнезда двух типов, то есть гнездо «папа» и гнездо «мама». Данное решение необходимо для безопасности, чтобы исключить возможные ошибки при подключении таких разъемов. Также расположение гнезд предотвращает короткое замыкание.

Подобные разъемы можно приобрести в автомагазине или на авторынке. Чтобы выполнить соединение, обычно используются медные кабели с несколькими жилами, которые имеют провода разного цвета.

Еще добавим, чтобы разъемы служили как можно дольше,  контакты нужно намазать литолом. Также рекомендуется всегда использовать защитные пластиковое крышки-колпачки, чтобы вода и грязь не попадали внутрь тогда, когда прицеп отсоединен.

  • Идем далее. Чтобы синхронизировать световые сигналы, нужна особая распиновка розетки прицепа (обычно это 7 пин), а также подключение такой розетки к проводке автомобиля. Получается, на машине стоит розетка фаркопа (розетка прицепа), куда и вставляется вилка проводки прицепа.
Лучше ставить розетку в различные проемы для замены ламп, так как в таких областях наиболее удобный доступ к колодкам. Еще добавим, если на самом фаркопе есть розетка с выведенными на нее сигналами, можно приобрести 7-и контактную вилку. Такова штатная схема подключения фаркопа.

Если же такой розетки нет, тогда стоит прибегнуть к универсальному подключению, когда проводку можно соединять напрямую с сигнальными цепями, однако только на автомобилях без БК. Провода от разъема также соединяются с цепями на задние фонари. Давайте рассмотрим подключение более подробно.

Розетка прицепа: схема подключения

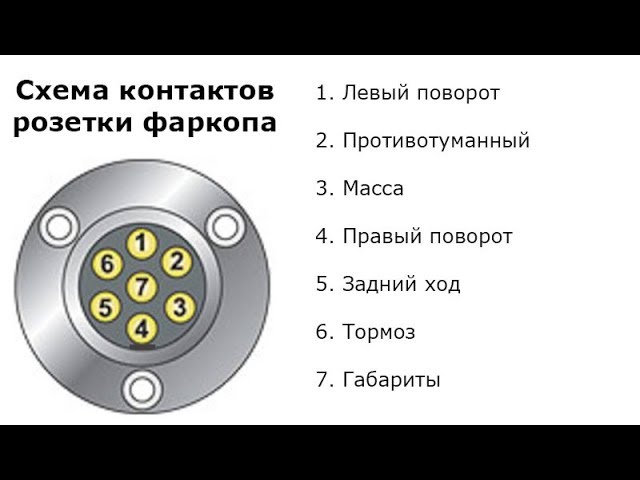

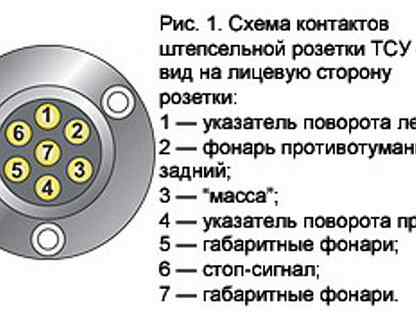

 Начнем с того, что распиновка 7 контактной розетки следующая:

  • поворотник левый;
  • фонарь заднего хода;
  • земля;
  • поворотник правый;
  • подсветка номера и правый габарит;
  • стоп-сигналы;
  • левый габарит;

Если все разъемы совпадают, тогда достаточно вставить вилку прицепа в розетку автомобиля. Однако часто такого совпадения нет. В этом случае есть другие доступные способы подключения.  Например, чтобы реализовать подключение универсальным способом через разъем фаркопа, сначала по очереди нужно соединить провод левого поворотника авто с левым поворотником прицепа, затем задние ПТФ (противотуманный фонарь)  машины с ПТФ прицепа и так далее.

Главное, изучить схему проводки автомобиля, чтобы правильно подобрать необходимые цепи. Для исключения ошибок можно использовать мультиметр. Далее, при подключении проводов через разъем фаркопа, потребуется использовать клипсы для зажима. Также провода можно паять, после чего тщательно изолируется место пайки.

Чтобы подключить фаркоп или подсоединить прицеп,   заранее нужно приготовить материалы для монтажа и подключения. Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. При выборе нужно обращать внимание на то, чтобы все детали корпуса прилегали, не было люфтов, запрессованные латунные контакты не должны болтаться. Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах.

Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.5 мм2. Параллельно следует заготовить соединительные колодки (лучшими будут вариан6ты с гнездами для предохранителей). Отдельно стоит заготовить гофрированный шланг, чтобы изолировать жгут проводов, а также хомуты для фиксации проводки. Дополнительно могут потребоваться силиконовые прокладки.

Рекомендуем также прочитать статью о том, как установить Вебасто на машину своими руками. Из этой статьи вы узнаете о подключении Webasto, инструкции при таком подключении, а также на какие тонкости и нюансы следует обращать внимание при монтаже.

Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Потребуется вилка прицепа 7 pin, а также блок  управления (блок согласования). Это позволит безболезненно подключиться к бортовой сети, при этом подключение не будет восприниматься основным блоком управления автомобиля как поломка или ошибка.

Электронный блок согласования необходим  для подключения  прицепа к машине со сложной электроникой. Блок управления на таких авто обычно тестирует все системы, оптику и т.д. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.

В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Проводку  следует соединить с сигнальными цепями, при этом сигналы на светотехнику прицепа будут идти не с машины, а с указанного блока согласования. При этом его наличие в цепи БК  автомобиля никак не определяет.

Другими словами, даже при условии того, что после подключения прицепа тока будет потребляться больше (электричество нужно для работы светотехники прицепа), БК автомобиля не будет зажигать индикаторы ошибок на панели приборов.

Советы и рекомендации

Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Наиболее трудным моментом является необходимость определить места включения проводников. При этом наугад осуществлять поиск не рекомендуется.

Получается, лучше не пытаться последовательно соединять контакты автоприцепа с индикаторной лампой. Дело в том, что при наличии цифровых схем управления светотехникой данный способ может привести к поломкам и сбоям.

Еще рекомендуется перед самим подключением выполнять проверку электроцепей в разъеме прицепа (особенно в области контактов и пайки). Важно, чтобы контакты не были окислены или отгнили. Также контакты прозваниваются на предмет короткого замыкания, особенно в подвижных местах.

По окончании проверок нужно составить схему трассировки, распределив провода по цветам. Также нужно определиться с методом соединения проводов, местами их соединения и т.д. В случае, когда соединения вынесены за пределы салона машины, используется термоусадка для защиты и герметизации соединений. После того, как соединение проводки выполнено, выполняется финальная проверка мультиметром на предмет возможных замыканий или плохого контакта.

Подведем итоги

С учетом вышесказанного становится понятно, что подключить прицеп к фаркопу проще всего в том случае, если сам фаркоп уже соединен с проводкой автомобиля и имеет соответствующую розетку. Также в машине может иметься отдельная розетка для прицепа или фаркопа. В этом случае сначала фаркоп соединяется с розеткой, а уже затем прицеп можно подключить к фаркопу.

Задача усложняется в том случае, если таких готовых соединений нет. В этом случае оптимально сначала вывести розетку для прицепа на машине или фаркопе, а уже затем подключать прицеп. При этом нужно отдельно учитывать распиновку и т.д. Напоследок отметим, что если осуществляется подсоединение проводки, такое соединение должно быть выполнено надежно и качественно. Также для авто с электронными контроллерами может отдельно потребоваться блок согласования.

Распиновка розеток освещения грузовых автомобилей

В этой статье поговорим о розетках освещения применяемых на грузовых автомобилях. Розеток на грузовиках устанавливается две. Эти розетки называются S и N тип. Каждая розетка освещения на грузовом автомобиле имеет свое назначение.

Розетка освещения N типа служит для передачи сигналов габаритов, поворотов и стопов от тягача к прицепу. Розетка освещения S типа служит для передачи сигналов заднего хода и противотуманных огней. Внешне розетки могут ничем не отличатся друг от друга, а могут отличаться цветом: розетка S-типа с белой крышечкой, а розетка N-типа с крышечкой черного цвета.

Основное отличие розеток двух типов заключается в форме контактов массы. У розетки освещения N-типа все контакты одной формы лишь контакт массы имеет больший диаметр. Розетка S-типа имеет контакт массы полый в форме трубки.

Кроме розеток S и N типа на грузовиках устанавливаются 15 полюсная розетка освещения, и розетки ABS и EBS. На нашем сайте Вы найдете встечающиеся варианты их подключения, а также информацию о спиральных кабелях применяемых на тягачах.

Назначение и расположение выводов розетки освещения S и N типа

№ контакта Назначение Цвет провода
1 Масса   белый
2 Левый габарит   черный
3 Левый поворот   желтый
4 Стоп   красный
5 Правый поворот   зеленый
6 Правый габарит   коричневый
7 Свободный   голубой

Читайте далее на сайте :

Варианты подключения 15 полюсной розетки освещения? . Как подключить розетку ABS или EBS на грузовых автомобилях?



Подключение розетки прицепа и фаркопа легкового и грузового автомобиля, схема по цветам, распиновка

Розетка фаркопа — устройство, необходимо для подключения разных сигналов и обеспечения работоспособности электрики на прицепе: тормозов, поворотников, габаритных огней, подсветки номерного знака и т. д.

Ниже рассмотрим основные виды розеток, поговорим о схемах подключения и особенностях распиновки. Отдельное внимание уделим назначению электронного блока согласования и нюансам соединения розетки.

Для примера приведем принцип подключения устройства на Нива Шевроле, лодочного прицепа ЛАВ, ВАЗ-2110 и ряда других транспортных средств.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

  1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
  2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Схемы подключения (распиновка)

При изучении схемы подключения розетки прицепа и фаркопа автомобиля важно ориентироваться на действующие ГОСТы и правила. В них указываются требования государственных органов, позволяющие избежать ошибок при соединении и эксплуатации девайсов, а также при проверке схемы электрического соединения.

Что говорит ГОСТ 9200-76

Одним из главных документов, позиционирующих подключение 7-контактных разъемов для легковых и грузовых автомобилей, а также тракторов, является ГОСТ 9200-76. Он утвержден и введен в работу еще в 19.01.1976 года и действует до сих пор.

Стандарт соответствует следующим ISO:

  • 1185-75.
  • 3731-80.
  • 1724-80.
  • 3732-82.
  • 4091-78.

Перед появлением ГОСТ 9200-76 действовал документ ГОСТ 9200-59, но с появлением новых правил он утратил силу.

Здесь рассматриваются следующие типы размеров:

  • 24 N и 24 S на напряжение 24 В;
  • 12 N и 12 S на напряжение 12 В.

По желанию потребителя на тягачах для авто, а также прицепах и полуприцепах с напряжением 24 В разрешается использование 12N.

Особенности разъемов:

  1. 24 N снабжается большим гнездом для 1-го контакта и 6-ю небольшим штырями. Внутренний диаметр 1-го контакта должен быть таким, чтобы обеспечивать необходимое усилие отсоединения.
  2. 24 S также комплектуется одним большим 1-м контактом и 6-ю меньшего размера.
  3. 12 N имеет четыре гнезда (контактные соединения один, три, четыре и шесть), а также три подпружиненных штыря — второй, пятый и седьмой контакты. Диаметры штырей должны быть такими, чтобы они вошли в гнезда вилки и обеспечили необходимое усилие.
  4. 12 S предусматривает особую конструкцию. Такая розетка комплектуется четырьмя гнездами (один, три, четыре и шесть), одним углубленным 7-м гнездом (глубже на 3 мм), а также парой пружинных штырей (второй и пятый контакты).

Схемы и распиновка разъемов 24 N.

Розетка, тип 24N на номинальное напряжение 24 ВВилка, тип 24N на номинальное напряжение 24 ВНазначение контактов 24N

Схемы и распиновка разъемов 24 S.

В ГОСТ 9200-76 особое внимание уделено техническим требованиям. В частности, разъем должен обеспечивать стабильное подключение при токе до 40 А. Важно, чтобы штыри и гнезда не прокручивались в своих местах, а их обозначение должно наноситься надежным способом с гарантией хорошей читабельности.

Допустимое превышение температуры не должно составлять более 45 градусов Цельсия при токе нагрузки на 25% больше номинального.

Распиновка

При подключении розетки прицепа и фаркопа необходимо учитывать тонкости распиновки. Рассмотрим каждый из вариантов отдельно.

7 PIN

7-контактные розетки для прицепов применяются в России и Европе. Тип — 12 N, ISO 1724.

Обозначение ножек имеет следующий вид:

  1. Поворотный сигнал слева (L). Желтый, 1.5 кв. мм.
  2. Задние противотуманки или +12 В (54G). Синий, 1.5 кв. мм.
  3. Заземление («минус»). Белый / серый, 2.5 кв. мм.
  4. Поворотный сигнал справа (R). Зеленый, 1.5 кв. мм.
  5. Лампа для подсветки номерного знака и габарита справа (58R). Красный, 1.5 кв. мм.
  6. Тормоза – стоп-сигнал (54). Красный, 1.5 кв. мм.
  7. Габарит слева (58L). Черный, 1.5 кв. мм.

Упрощённая схема.

В случае с американской версией розетки на 7 PIN размещение контактов немного отличается. Здесь изменен разъем контакта движения задним ходом, а также нет раздела по габаритам слева и справа. В ряде машины из США не разделяются габариты и СТОП-сигналы, которые идут в одном проводе.

Как вариант, можно собрать «русскую» схему. Ее особенность такова, что провод на ПТФ может отсутствовать или же он будет только один, подключаемый к 7-му контакту вилки. При этом 5-й контакт не применяется или закорочен 7-м.

Один из примеров 7-пинового девайса — металлическая розетка ATE-05 от производителя Airline. Это наиболее прочное изделие для фаркопа без резинки пыльника.

13 PIN

При выборе 13-пиновой розетки (ISO 11446) количество разъемов больше, поэтому необходимо быть более внимательным при подключении.

Рассмотрим главные элементы:

  1. Поворотный сигнал слева (1/L). Желтый, 1.5 кв. мм.
  2. Задняя противотуманка (2). Синий, 1.5 кв. мм.
  3. Земляной разъем для клемм с первой по восьмую (3/31). Белый, 2.5 кв. мм.
  4. Поворотный сигнал справа (4/R). Зеленый, 1.5 кв. мм.
  5. Правый габарит и подсветка номерного знака (5/58-R). Коричневый, 1.5 кв. мм.
  6. Лампа сигнала STOP (6/54). Красный, 1.5 кв. мм.
  7. Габариты слева и подсветка номерного знака (7/58-L). Черный, 1.5 кв. мм.
  8. Лампочка заднего хода (8). Розовый, 1.5 кв. мм.
  9. Постоянное напряжение на 12 В и 35 А (9). Оранжевый, 2.5 кв. мм.
  10. Напряжение на 12 В и 35 А (подается после поворота ключа в замке зажигания), (10). Серый, 2.5 кв. мм.
  11. «Масса» (11). Черно-белый, 2.5 кв. мм.
  12. Сигнальный проводник, резерв (12). Светло-серый, 1.5 кв. мм.
  13. Земля для девятой клеммы (13). Красно-белый, 2.5 кв. мм.

Имея перед глазами распиновку розеток прицепа и фаркопа, можно с легкостью выполнить подключение и провести ревизию электрики (в случае неисправности).

В Европе пользуются спросом 7-пиновые (ISO-1724) и 13-пиновые (ISO-11446) разъемы. Как видно из приведенной выше распиновки, 13-контактная версия дает больше возможностей и имеет лучшую защиту от воды и загрязнений.

Разъемы работают на системах с напряжением 12 В, но для 7-контактного разъема могут быть исключения. Они часто работают на 6 и 24 В. Так, автомобили и прицепы с 6-вольными системами могут использовать 7-ми 5-ти контактный разъем.

Читайте также:
5 PIN (ISO 1724)

Розетка с пятью контактами почти идентична с 7-пиновым разъемом, который рассмотрен выше. Разница в том, что у него нет первого и четвертого контакта. Такую розетку можно встретить на старых машинах, и сама проводка может отличаться от того, что указано в действующем стандарте. При желании такую вилку легко заменить на 7-контактную.

Дополнительные разъемы

Кроме рассмотренных выше, существуют и другие типы разъемов. Мы не будем останавливаться на них подробнее, а лишь кратко упомянем об иных видах розеток и укажем их распиновку.

7-контактный разъем для АБС и ЕБС (ISO 7638-2).

2-контакрный разъем контакт 2 (54G) с учетом DIN 72552. + 12V постоянный — задние противотуманные фары и + 12V через замок зажигания – фонари заднего хода.

7-пиновая розетка для прицепа вида 12S и типа ISO 3732.

Распиновка по цветам.

15-контактный разъем по ISO 12098 для тяжелых коммерческих прицепов и грузовых машин.

7-контактная розетка для АБС / ЕБС по ISO 7638-1 для подключения 24 В систем EBS и ABS на тяжелых прицепах.

7-пиновый разъем по ISO 1185 для тяжелых / коммерческих грузовиков (на более новых авто он не применяется).

7-контактная розетка ISO 3731. На более новых машинах заменена на ISO 12098 и 7638.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

  1. Сигналы с авто поступают на блок согласования.
  2. Последний обрабатывает информацию.
  3. При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

  1. Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
  2. Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
  3. Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
  4. Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
  5. Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.

Выделим основные моменты:

  1. Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
  2. При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
  3. При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.

Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

При стандартном методе подключения сделайте следующее:

  1. Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
  2. Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
  3. Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
  4. Подключите второй сигнальный провод, который нужен для поворотника машины.
  5. Соедините провода с помощью клипс или пайки.

При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.

Универсальный метод

Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.

Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.

После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.

Базовые моменты:

  1. Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
  2. Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом. Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
  3. Проверяйте качество электрических соединений в салоне машины и в прицепе.
  4. Защитите контактные зоны и разъемы смазывающими составами.
  5. При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.

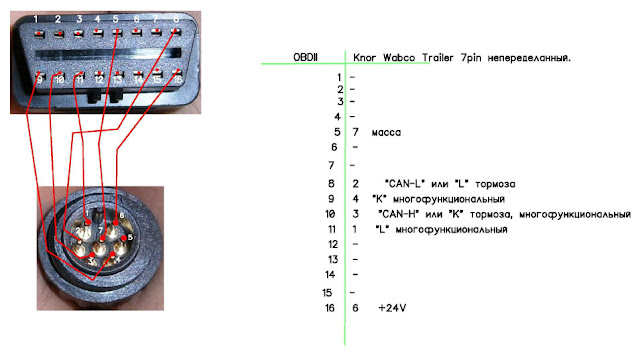

Также читайте про распиновку разъема OBD-2.

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

  1. I — сигнал STOP;
  2. II — левый поворотник;
  3. III — контрольная лампочка указателя поворота;
  4. IV — правый поворотник;
  5. V — «плюс» аккумулятора;
  6. VI — задние габариты и фонари освещения номера;
  7. М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Распиновка лодочного прицепа ЛАВ

Отдельный интерес представляет распиновки контактов в прицепах марки ЛАВ. Выделим особенности контактов:

  1. Левый поворотник.
  2. Задний ПТФ.
  3. Масса.
  4. Правый поворотник.
  5. Лампа заднего хода.
  6. STOP-сигнал.
  7. Габаритные и контурные огни, освещение номера.

Знание особенностей контактной группы поможет безошибочно подключить розетку прицепа и фаркопа.

Подключение розетки прицепа ВАЗ 2110

В автомобиле ВАЗ 2110 применяется розетка прицепа, изготовленная по стандарту 12 N, ISO 1724.

Здесь предусмотрено семь контактов: два поворотника (первый и четвертый), противотуманная фара (второй), масса (третий) задние фонари и правы габарит (пятый), стоп-сигнал (шестой) и левый габарит (седьмой).

Как и в прошлых случаях, для всех контактов применяется провода сечением на 1,5 кв. мм, кроме «земли», которая идет на 2,5 кв. мм.

Нива Шевроле

При подключении розетки прицепа к Нива Шевроле можно использовать жгут проводов с ТСУ (тягово-сцепным устройством) и еврофурнитурой 0183 для указанной модели авато. Артикул — 00001-75045552-00-0.

Кроме того, этот жгут подойдет для подключения прицепов других авто с 7-контактным разъемом, чтобы избежать применения связки проводов с пятью + двумя жилами.

Ланос

Для автомобилей Ланос применяется стандартный разъем типа 12 N, ISO 1724. Здесь используется та же распиновка, что рассмотрена выше. После подключения обратите внимание на правильность работы тормозов, габаритных огней и других элементов освещения.

Подключение розетки прицепа к грузовому автомобилю КамАЗ

Владельцы грузовых автомобилей КАМАЗ часто спрашивают, какой тип розетки можно использовать для прицепа.

Основной вариант — штепсельный девайс типа ПС 325-100 на 24 В. Изделие предназначено для передачи электрических сигналов на габаритные огни, стоп-сигналы, поворотники и другие элементы. Они бывают с 7-ю и 15-ю жилами.

При этом 7-жильные модели условно делятся на два типа — N и S. Первый тип очень похож на остальные модели, а S-вид имеет вид пустой трубки.

Распиновка:

  1. Масса (Ч.4), белый.
  2. Левый габарит (Г.52), черный.
  3. Поворотник слева (К.75), желтый.
  4. Тормоза (3.57), красный.
  5. Поворотник справа (С.74), зеленый.
  6. Габарит правый (Кч. 52), коричневый.
  7. Не задействованный. Можно подключить задний ход или переносную лампу. Синий.

В качестве аналога можно использовать розетку на 24 В производства БААЗ). Ее распиновка такая же, а отличается только производитель.

При выборе оригинального ПС 325 обратите внимание на следующие моменты:

  1. При переворачивании изделия крышка не должна открываться. Оптимально, если она хорошо подпружинена и открывается только при наличии усилия со стороны пользователя.
  2. Штыри внутри не должны болтаться.
  3. В подделке отверстия у основания очень маленькие. Проверить это можно с помощью специальной фишки для обжима проводов.
  4. Обратите внимание на качество внутренней резьбы и материал. В поддельную розетку закрутить винт очень трудно. Кроме того, само изделие выполнено из алюминия.

Знание этих моментов позволяет отличить подделку от оригинала и избежать пустой траты денег.

Итоги

Подключение розетки фаркопа и прицепа легкового и грузового автомобиля не создает трудностей. Для этого необходимо сразу разобраться с распиновкой и следовать правилам подключения.

Если по какой-то причине контакты не стыкуются из-за разного числа / типа разъемов, можно использовать переходники. При этом всегда проверяйте, чтобы световое оборудование правильно работало во всех режимах, а на приборной панели ЭБУ не выдавало никаких ошибок.

распиновка розетки фаркопа, 7, 13 и 15 пин

Многие автолюбители имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов. В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (БТС) должно быть оборудовано исправными световыми сигналами. Прицеп подсоединяется к электрической сети автомобиля посредством вилки и розетки. Для синхронизации сигналов обоих транспортных средств существует универсальная схема подключения прицепа и распиновки розетки фаркопа.

Виды разъемов и схемы подключения

Существует несколько видов автомобильных электромеханических штепсельных устройств, в частности:

  • 7-выводные;
  • 13-контактные;
  • 15-контактные.

На некоторых американских автомобилях используются четырехпиновые розетки.

Семипиновые разъемы могут быть европейского и американского исполнения. В России чаще всего применяют европейскую распиновку. Такая схема подключения розетки для прицепа несложная, поэтому большинство автолюбителей делают ее самостоятельно.

Провода присоединяются к контактам с помощью винтов. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против. В обеих частях соединителя имеются контакты разных типов — гнезда и штырьки. Это сделано для обеспечения безопасности при подсоединении розетки к прицепу в темное время суток.

Способы подключения розетки фаркопа

Для состыковки электропроводки автомобиля и прицепа можно использовать 2 варианта:

  • штатный;
  • универсальный.

Штатное подключение используют при наличии в автомобиле специального разъема, предназначенного для этих целей. Автомобилисту остается только соединить вилку и розетку. Если последняя отсутствует, то необходимо проводку розетки фаркопа состыковать с фишкой, подходящей к штатному разъему. В этом случае водитель не вмешивается в электросхему машины.

В автомобилях, имеющих заводской разъем, схема распиновки приведена в инструкции по эксплуатации. Такой вариант соединения относится к некоторым моделям иномарок. В большинстве случаев подключение розетки фаркопа к автомобилю отечественного производства проводится универсальным (прямым) способом.

В моделях машин, не имеющих бортового компьютера, работы сводятся к подсоединению проводов розетки для фаркопа к колодке жгута одного из блоков задних фонарей. Соединение можно провести при помощи специальных клипс или использовать пайку. Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Если в машине задняя оптика контролируется бортовым компьютером, то простое прямое подключение сделать не удастся, т.к. при увеличении нагрузки при включении фонарей автомобильная электроника будет выдавать ошибку. Этого можно избежать, если выполнить подключение с помощью блока согласования. Тогда соответствующие сигналы на светотехнику будут поступать не с колодок блока фонарей, а с установленного электронного устройства. При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.

Распиновка 7-пиновой розетки

Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

Распиновка 7-контактной розетки выглядит следующим образом:

  • 1 — левый поворот;
  • 2 — противотуманный фонарь;
  • 3 — «масса»;
  • 4 — сигнал правого поворота;
  • 5 — фонарь заднего хода;
  • 6 — стоп-сигнал;
  • 7 — габаритные огни и освещение номера

В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.

Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

Распиновка 13-пиновой розетки

Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое — вилку на 7 контактов, подключение проводят при помощи переходника.

В отличие от 7-пиновой, розетка на 13 контактов дополнительно имеет 3 вывода с «массой», а через 2 подводится питание и 12 В от аккумуляторной батареи. 1 пин остается незадействованным. Лампы габаритов запитываются через разные проводники: каждая со своей стороны.

Для установки фаркопа на Ниву Шевроле используют штатный комплект проводов с концевыми разъемами, которые подсоединяются непосредственно к контактным фишкам задней светооптики.

Распиновка 15-контактного разъема

Такой тип соединительных устройств используется для состыковки буксируемых транспортных средств с тягачом в большинстве стран мира. Через разъем не только поступает сигнал от указателя поворота и стоп-сигнала, но и передается обратная информация водителю грузовика о состоянии тормозных систем и осуществляется управление некоторыми механизмами БТС. В остальном распиновка сходна с 13-контактной розеткой. Такие электрические разъемы применяются только на тяжелых грузовых тягачах.

Схемы прямого подключения

Такой вид соединения применяется при отсутствии в автомобиле штатной выводной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны прибора имеются провода для подсоединения к ответной части устройства.

Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подсоединяются через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу — через дренаж в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.

Если планируется объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т.к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновением замыкания с дальнейшим возгоранием всей проводки.

Пошаговое подключение к машине

Перед тем как подключить розетку на фаркоп, необходимо подготовить следующие материалы:

  • разъем с крышкой;
  • соединительные колодки;
  • многожильный кабель в цветной изоляции с сечением жилы не менее 1,5 мм²;
  • защитную гофрированную трубку;
  • пластиковые хомуты.

Для автомобиля с бортовым компьютером нужно дополнительно приобрести блок согласования.

Работы по подключению разъема проводятся в следующем порядке:

  1. Подготовить провода необходимого размера.
  2. Снять изоляцию и залудить концы или обжать их в латунных гильзах. Это повысит прочность соединения и исключит нагрев.
  3. Закрепить провода в контактах разъемах.
  4. Полученный жгут поместить в гофрированный рукав.
  5. Закрепить выемную часть в корпусе розетки.
  6. Распаять по схеме провода в соединительных колодках.
  7. Подключить последние к разъемам светооптики обоих фонарей.
  8. Уложить жгут, зафиксировав хомутами на кузовных деталях, и установить заглушки на технологические отверстия.

После окончания монтажа подсоединить прицеп и проверить работу схемы. Если замечаний нет, то загерметизировать силиконом места возможного попадания воды в электрические части соединения. Для предотвращения окисления контактов смазать их техническим вазелином или графитовой смазкой.

Правильно проведенные распиновка и монтаж позволят быстро подключить прицеп, не тратя времени на проверку корректности соединения выводов.

Розетка 7 пин для фаркопа

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

  1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

  1. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

  1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

  1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

  1. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

  1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
  2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
  3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
  4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
  5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения

для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

  1. Тринадцатиконтактная розетка используется в основном в России.
  2. Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
  3. Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

Рисунок 1. Схемы распиновки 7 контактного разъема

  1. «L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
  2. «54G». Предназначается для подключения к задней противотуманной фаре.
  3. «31» — провод – «минус». Он имеет толщину в 2,5 мм.
  4. «R» подключается к правому поворотнику.
  5. «58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
  6. «54» отвечает за стоп-сигналы.
  7. «58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

  1. Управление левыми поворотниками.
  2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
  3. Масса.
  4. Управление правыми поворотниками.
  5. Левые габаритные огни.
  6. Стоп-сигналы.
  7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Рисунок 3. Альтернативный вариант схемы

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

  1. Розетка для фаркопа.
  2. Различные приспособления для демонтажа бампера.
  3. Термоусадка и изолента.
  4. Крепежная пластина и иные крепежные элементы.
  5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
  6. Хороший паяльник.
  7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
  8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
  9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении

:

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пин Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

  1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
  2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
  3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
  4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
  5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

Рассмотрим эти два типа розеток по подробнее: Одиночные 7-штекерные. читать подробнее

Рассмотрим эти два типа розеток по подробнее:

Одиночные 7-штекерные розетки

7-контактная розетка производится в двух модификациях: стандартные одноместные 12 (N) — устанавливается по умолчанию на большинство фаркопов, и спаренная 7 Pin 12 (S), которая монтируется как дополнительная для буксировки домов на колесах, выпущенных до 2008 года.

Одноместные 7 штекерные розетки также известные как 12 (N) , являются неофициальном стандартом и устанавливается по умолчанию на большинство фаркопов.

Они обеспечивают питание от прицепного устройства к огням на прицеп или дом на колесах. Если вы только собираетесь просто буксировать прицеп, то такая розетка должна полностью вам подойти, в случае дома на колесах все несколько сложнее.

Вы вполне можете использовать такой тип розетки и для дома на колесах, но внутренние функции, такие как холодильник или телевизор, не будет иметь работать. Для активации этих функций Вам потребуется адаптер с 7 на 13 штекеров.

Но даже если вы не собираетесь использовать дом на колесах, то вам может понадобиться расширенный функционал, например при перевозке велосипедов на велокреплении для фаркопов.

Спаренные 7-штекерные розетки фаркопа

Двойная или же Спаренная 7 Pin Электрика , также известная как 12 (S) , устанавливается дополнительно к стандартным 7 -штекерным розеткам, если вы собираетесь использовать фаркоп для буксировки домов на колесах, построенных до 2008 года.

Дополнительный разъем, который устанавливается рядом с первой вилкой обеспечивает питание для работы внутренние функций трейлера, такие как свет внутри, холодильник, а так же заряжают встроенный аккумулятор во время езды.

Новые дома на колесах в настоящее время используют стандартный разъем 13 контактный разъем, показанный ниже.

13 штекерные розетки для фаркопа

13 штекерныые розетки в настоящие время активно внедряются в виде стандарта. Данный тип заменяет 2 отдельных разъема, используемых в настоящее время, мы разобрали их выше. По факту два 7 штекерых разъема объединены в один на 13 pin .

Все дома на колесах, произведенные в Великобритании с 2008 года оснащены контактным разъемом ISO 13 в качестве стандарта. Эта система использует один разъем с 13 контактами внутри, вместо традиционных двух отдельных 7 контактных гнезд.

13 штекеры также используются на некоторых автомобилях, особенно со съемными фаркопами, когда не хватает места для установки двух отдельных гнезда позади бампера.

Американский тип розетки для фаркопа

Так же существуют еще существуют американский типа розеток для фаркопа, они выглядят несколько иначе. Часто данный тип розеток установлен на автомобили, привезенные напрямую из США. Для того, чтобы использовать данную вилку вам понадобиться переходник на 7 pin или же установка другой розетки взамен представленной на фото справа. После приобретения и покупки данного автоаксессуара вы можете пользоваться всеми возможностями присущими стандартной европейской вилке и не беспокоится о возможных проблема. Конечно при условии, что вы купили качественный переходник с американской вилки на европейскую!

Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа.
Если с железом все более-менее понятно, то с подключением электрики возникают вопросы.

Как подключить розетку фаркопа к электрике автомобиля?

Розетку можно подключить двумя способами:
◾стандартный;
◾универсальный.

Применение СТАНДАРТНОГО способа возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа.
В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но это достаточно редко встречающийся вариант.

Как правило применяют УНИВЕРСАЛЬНЫЙ способ подключения.

УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления.
Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной.
Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

Наиболее распространенные виды розеток имеют 7 и 13 контактов.
На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки.
По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп.аккумулятора и т.д.)

Распиновка 7 контактной розетки — Европа ( DIN / ISO 1724 )
1 Левый поворотник
2 +12В (опция) или Задний противотуманный фонарь
3 Масса
4 Правый поворотник
5 Правый габарит и подсветка номера
6 Тормозные огни
7 Левый габарит

Распиновка 13 контактной розетки — Европа (DIN / ISO 11446)
1. Левый поворот (Желтый)
2. Задний противотуманный фонарь (Синий)
3. Земля для контактов с 1 по 8 (Белый)
4. Правый поворот (Зеленый)
5. Левая сторона габаритов и подсветки номера (Коричневый)
6. Стоп-сигналы (Красный)
7. Правая сторона габаритов и подсветки номера (Черный)
8. Задний ход (Розовый)
9. +12В с аккумулятора (Оранжевый)
10. +12В при наличии зажигания (Серый)
11. Земля для контакта 10 (Бело-черный)
12. Сигнальный провод (обычно запасной) (Бело-синий)
13. Земля для контакта 9

Распиновка розетки фаркопа 7 пин

Типы соединительных разъемов

Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.

Распиновка 7-контактной розетки легкового прицепа (европейский тип)

Код

Наименование

Цвет провода

Левый указатель поворота

Желтый

Противотуманные фонари*

Синий

Масса/Земля (-)

Белый

Правый указатель поворота

Зеленый

Правый габарит и подсветка номера

Коричневый

Стоп-сигналы

Красный

Левый габарит

Черный

*Примечание: 2 контакт — опциональный, в Европе обычно используется для включения противотуманных фонарей или может быть задействован для фонарей заднего хода.

Рекомендованное сечение для сигнальных проводов – 1,5 мм2. Для «массового» провода – 2,5 мм2.

Распиновка 13-контактной розетки легкового прицепа (европейский тип)

Код

Наименование

Цвет провода

Указатель левого поворота

Желтый

Противотуманные фонари

Синий

Масса/Земля (-) для контактов 1,2, 4-8

Белый

Указатель правого поворота

Зеленый

Правый габарит и подсветка номера

Коричневый

Стоп-сигналы

Красный

Левый габарит

Черный

Фонарь заднего хода

Розовый

+12В (постоянный)

Оранжевый

+12В (при включенном зажигании)

Серый

Масса/Земля (-) для контакта 10

Бело-черный

Резерв (спарен с контактом 3)

Бело-синий

Масса/Земля (-) для контакта 9

Бело-красный

Возможность присоединить прицеп к легковушке ест у всех моделей. Но его мало просто прикрепить к фаркопу, необходимо интегрировать в общую электросхему транспортного средства, чтобы не нарываться на санкции автоинспекторов.

2 способа подключения

Ниже рассмотрим способы подключения розетки прицепа.

Традиционное подключение

Современные автомобили упрощают задачу распиновки. Достаточно найти провода со штекером, который совместим с разъемом на фаркопе. Это один из рекомендованных методов, так как он исключает потерю гарантии на транспортное средство.

Универсальный метод

Иногда соединительный разъем не предусмотрен конструкцией. Установить его под силу каждому автовладельцу. Главное, чтобы бортовой компьютер был. В противном случае придется использовать специальные клипсы или паяльник для прямого подключения в электросистему автомобиля.

Прямое подключение при наличии бортового компьютера невозможно. Оно вызовет увеличение нагрузки на мозг транспортного средства. И бортовой компьютер не только выдаст ошибку подключения, но и благополучно отойдет от дел.

Решить проблему поможет блок согласования. Его располагают между шиной управления и электрическими проводами прицепа. Принцип его работы заслуживает отдельной статьи. При следовании руководству распайки бортовой компьютер не увидит лишнего потребителя.

Теперь, когда мы изучили теорию, рассмотрим подробно распиновку каждого типа розетки от А до Я.

Распиновка разных видов розеток

Чёткое выполнение рекомендаций – залог безопасности и гарантия работоспособности устройства. Для начала поработаем с европейской розеткой, а потом перейдём к заокеанским гостям.

7 контактов

Приведённый ниже рисунок характерен для автомобилей российской модификации. У иномарок могут быть отличия по цветам проводов или задействованию определённых разъёмов. Пока его можно встретить и на иномарках, и на автомобилях отечественных изготовителей, но постепенно происходит отмирание этих розеток и переход на 13-пиновые модификации.

Схема A соответствует розетке фаркопа, B – штекеру прицепа.

Соответствие проводов:

  • Желтый провод отвечает за левый указатель поворота.
  • Сиреневый включает противотуманные фары (может быть незадействован)
  • Серый – кабель типа массы
  • Сиреневый курирует левый габаритный огонь
  • Красный устанавливает контроль за стоп-сигналами
  • Черный же регулирует габаритные огни правого борта.

Если же на фаркопе 13 пин, а у прицепа 7-контактный штекер, их подружит переходник. Его стоимость и установка обойдутся дешевле и проще, чем приобретение нового разъема.

13-пиновая розетка

Ниже приведено расположение и цвета для стандартной розетки на 13 контактов.

01 Желтый Поворот налево
02 Синий Противотуманки сзади
03 Белый Масса для первых восьми цепей
04 зеленка Поворот направо
05 коричневый Подсветка номерного знака и правые габариты
06 Красный Стоп-сигналы
07 Черный Для номерного знака и левые габариты
08 Оранжевый Маркер заднего хода
09 Красный и коричневый 12V от аккумулятора
10 Синий и коричневый 12V от зажигания
11 Синяя с белым Масса для цепи 10
12 Любой резерв
13 Зеленый с белым Масса для цепи 9

15-контактная

Применяется на седельных тягачах для подключения полуприцепов любых типов. Очень важную роль здесь играет дополнительная функция – управление вспомогательным оборудованием. Учитывая технологические особенности, 13-пиновый разъём для коммерческого транспорта не подходит.

Номер на схеме Цвет провода Что выполняет
1 Желтый Левый поворот
2 Зеленый Правый поворот
3 Голубой Противотуманные фары
4 Белый Заземление
5 Черный Габариты слева
6 коричневый Указатель правый габаритов
7 Красный Стоп-сигналы
8 Розовый Осторожно, задний ход
9 Оранжевый 24 вольта
10 серый Аварийные сигналы от тормозных колодок
11 Бело-черный Информация о давлении пружинных тормозов
12 Бело-голубой Механизм подъема моста
13 Бело-красный Обмен информационными сигналами
14 Бело-зеленый CAN-H
15 Бело-коричневый CAN-L

Американские гости

Американские модификации розеток отличаются от российских и европейских аналогов не только расстановкой каналов, но и способом подключения. Взять хотя бы 7-контактную розетку модификации HOPKINS.

Здесь первый контакт отвечает сразу за оба габаритных огня. Второй шнур выдает 12 V дополнительного напряжения для оборудования. Канал 3 предназначен для обслуживания поворотных огней левого борта, а шестой – правого. В парафию четвёртого входят топ-сигналы, пятого – контроль массы. Крайний седьмой контакт отмечает сигнал заднего хода.

Завершаем обзор американцев 4-пиновым разъемом. Его особенность – управление поворотниками и стоп-сигналами по одной линии. Это вызовет проблему при подключении к европейским 7-пинникам. Существует 2 варианта решения проблемы.

Самый простой и менее затратный способ – подключение к поворотникам напрямую. Но электропроводка может не выдержать дополнительной нагрузки. Итог – дорогостоящий ремонт или полная гибель автомобиля.

Поэтому рекомендуется второй способ. Он сложнее, но корректнее. Необходимо протянуть всю проводку под европейский разъем. Как это сделать, зависит от модели автомобиля. Не забудьте изучить мануал в комплекте к автомобилю.

7 и 13 контактные разъемы

Здравствуйте, друзья! На повестке дня распиновка фишки фаркопа. Это важный элемент любого тягово-сцепного устройства. Обеспечивает подключение к электросети машины, а также помогает дублировать световые сигналы на прицепе.

Автоприцеп — это возможность увеличить грузовместительность машины. Даже машины с вместительными багажниками не позволяют перевозить много вещей. Выгружать их на крышу можно в ограниченном количестве. Прицеп позволяет не перегружать машину, а также тянуть за собой груз.

Чтобы соединить машину с прицепов, на авто устанавливается тягово-сцепное устройство. При выборе ТСУ и прицепа важно учесть распиновку. Иначе вилка прицепа может не совпасть с розеткой фаркопа.

Теперь нужно разобраться, как выглядит схема подключения авторозетки для прицепа.

Разновидности

Подключать розетки к отечественным машинам проще. Это связано с упрощенными электросхемами.

Сложность соединения зависит от выбора схемы.

Розетки разделяют на 2 вида. Они отличаются числом контактов, а также дополнительными особенностями.

13-контактные

Сначала на рассмотрении распиновка 13 пиновой розетки фаркопа.

Используется на европейских, а также американских авто. Помимо базовых контактов, есть дополнительные. Они помогают подключить противотуманки и другую электрику. К примеру, если вместо прицепа устанавливается на машину дом на колесах.

Схема розетки фаркопа легкового авто с 13 пинами состоит из:

  • левого поворота и аварийной сигнализации;
  • противотуманных фар;
  • отрицательного полюса питания для соединения с кузовом;
  • правого поворота;
  • правого габарита и номерной подсветки;
  • стоп-сигнала;
  • левого габарита;
  • заднего хода;
  • положительного полюса питания, который идет прямо на АКБ;
  • положительного полюса, который работает только при запуске зажигания;
  • отрицательного полюса для 10 контакта;
  • запасного контактного гнезда;
  • отрицательного полюса для 9 контакта.

То есть подключать сразу все 13 пинов не нужно в большинстве случаев.

7-контактные

Розетка 7 пин для фаркопа больше распространена на отечественных автомобилях.

Используются контакты для работы:

  • стоп-сигнала;
  • поворотников;
  • габаритных фонарей.

Такая проводка фаркопа 7 контактная самая простая, а также распространенная.

7 контактов состоят из:

  • левого поворотника;
  • плюсового питания;
  • отрицательного вывода;
  • правого поворотника;
  • правого габарита и номерной подсветки;
  • стоп сигнала;
  • левого габарита.

Согласитесь, что распиновка фишки прицепа 7 контактов заметно проще.

Что нужно для подключения

Если решили выполнить подключение своими руками, нужно подготовить:

  • розетку фаркопа с резиновым уплотнителем, а также крышкой;
  • соединительную колодку с гнездом предохранителей;
  • одножильный провод для проводки машины с сечением от 1,5 мм2;
  • герметик на основе силикона;
  • гофрированную трубку на 3 метра;
  • пластиковые хомуты.

Перед сборкой советуем проверить корпус розетки, крышу и заглушки на предмет герметичности, а также плотности соединения. Просто полейте водой. Если герметичность нарушена, по завершению монтажных работ залейте туда силиконовый герметик.

Схема подключения

Акцентируем внимание на 7-пиновой розетке. Она самая популярная, а также распространенная. Используется в случаях, когда лампы авто работают без микропроцессора.

Если на машине стоит бортовой компьютер, тогда при прямом подключении будут появляться ошибки. Решается проблема путем установки блока согласования.

Розетки продаются обычно с набором проводки. Иногда докупают отдельно.

Для соединения с гнездом розетки нужно для каждого гнезда выделить по одному одножильному проводу под:

  • стоп-сигнал;
  • поворотники;
  • противотуманки;
  • габаритные фонари;
  • номерную подсветку.

Еще 2 провода идут на массу, а также на фонарь заднего хода. Еще нужно 5 одножилок для левого и правого плафона, и еще провода массы. В итоге получается 11 жил.

Поскольку левый и правый стоп, а также задний ход, габариты и туманки работают синхронно, схему можно упростить. Для этого разъемы розетки соединяются 1 проводом, а не 2. Тогда вместо 11 жил получается 7. Как раз по числу гнезд в розетке.

Хотя у заводского жгута имеется несколько разных проводов под лампы. Это обусловлено такими причина:

  • ток разделен по 2 проводам, что снижает нагрузку и защищает от плавления изоляции;
  • повышается надежность работы осветительных приборов;
  • проще контролировать и подключать фонари к электроцепи;
  • можно применять разные схемы соединения.

Плюс в том, что упрощается распиновка, а также становится легче подключить жгут проводов. Плюс все спаренные системы получают по 1 гнезду.

Но есть минусы. Фактически 1 провод идет на 3 лампы. Перегрузка может привести к нарушению целостности изоляции из-за перегрева.

Потому хорошим решением станет установка коммутационной колодки. Под нее в полу багажника сверлится отверстие. И крепится на кронштейне около левого фонаря.



Процедура монтажа

Вообще лучше обратиться в сертифицированный сервисный центр. Квалифицированные специалисты выполнят подключение с учетом всех нюансов.

Если хотите взять ситуацию в свои руки, сделайте следующее:

  • Отрежьте 5 проводов нужной длины, а также промаркируйте их в зависимости от назначения;
  • Отдельно отмерьте провода для лампы поворотника правого плафона, и для подсветки номерного знака. Их длина будет больше;
  • Зачистите концы проводки на 10 мм. Залудите припоем, используя паяльную лампу;
  • Согласно схеме закрепите концы проводов в гнездах розетки. Установите уплотнительное кольцо;
  • Сверните проводку в жгут, а также протяните в гофрированный шланг;
  • По схеме зафиксируйте розетку на тягово-сцепном устройстве;
  • Проложите гофрированный шланг с проводами внутри по заданному маршруту в машине;
  • Концы проводов закрепите к коммутационной колодке;
  • Сделайте распайку розетки согласно схеме. В местах соединения используйте изоляцию.

На этом работу можно считать завершенной.

Альтернативный вариант подключения

Есть другой способ подключения. Тут провода идут отдельно на разъем левого и правого фонаря. То есть разделяется токовая нагрузка.

Способ считается безопасным. Ведь нагрузка на спаянные провода уменьшается. В первом случае тройная, а теперь только двойная.

Метод напоминает предыдущую схему. Отличие в том, что выполняется соединение с 2 проводами. От этого растет число гильз при монтаже.

Это универсальная схема. Рекомендуют применять в большинстве случаев.

Подводя итоги

Разобраться с установкой, а также подключением розетки тягово-сцепного устройства можно своими силами. Это не так сложно. Но нужна теоретическая база.

Если водитель не дружит с электрикой, лучше обратиться к профильным специалистам.

При использовании микропроцессоров, которые проверяют состояние световых приборов на машине, приходится применять специальные микрокоммутаторы. Обычный автолюбитель тут не справится. Нужен опытный автоэлектрик.

Какой прицеп и фаркоп установлен на машину? Кто занимался подключением? Какие сложности возникали при монтаже?

Делитесь опытом, а также личными наблюдениями.

На этом все, а потому будем прощаться. Спасибо за внимание!

Подпишитесь, задайте вопрос, оставьте комментарий и расскажите о проекте друзьям!

7-контактный выход

7-контактный выход
Содержание

Модели для Северной Америки

Разъем для подсоединения навесного оборудования, чтобы на нем загорелся свет, когда едет по дороге.

А — 7 Вывод

B — Терминал Числа

Терминал Номера (Б)

Функция-Задний Подключение

Функция-передняя Подключение

1

Земля

Земля

2

Наводнение

Наводнение

3

Левый указатель поворота

Левый указатель поворота

4

Стоп-сигналы

Не используется

5

Правый указатель поворота

Правый указатель поворота

6

Задний фонарь

Задний фонарь

7

Принадлежность

Не используется

7-контактная розетка (A) используется для подключать фары, указатели поворота и удаленное электрооборудование на прицепах или орудия.Тракторы, оснащенные передней навеской, имеют 7-контактный выпускное отверстие (A) расположено на передней части трактора. Всегда используйте дополнительный свет на буксируемом орудии, когда сигналы трактора и другие огни не видны.

Европейские модели

А — 7 Вывод

B — Терминал Числа

Терминал Номера (Б)

Функция-Задний Подключение

Функция-передняя Подключение

1

Левый поворотник

Левый поворотник

2

Принадлежность

Принадлежность

3

Земля

Земля

4

Фонари правого поворота

Фонари правого поворота

5

Задний правый фонарь

Задний правый фонарь

6

Стоп-сигналы

Не используется

7

Левый задний фонарь

Левый задний фонарь

7-контактная розетка (A) используется для подключать фары, указатели поворота и удаленное электрооборудование на прицепах или орудия.Тракторы, оснащенные передней навеской, имеют 7-контактный выпускное отверстие (A) расположено на передней части трактора. Всегда используйте дополнительный свет на буксируемом орудии, когда сигналы трактора и другие огни не видны.

Australian Trailer Plug and Socket Pinout Распиновка 7-контактного разъема, плоская и круглая — Find Thingy

Вот схемы подключения, на которых показаны контакты вилки и розетки для наиболее распространенных круглых и прямоугольных соединений для прицепов, используемых в Австралии. Я поместил это здесь, потому что мне было трудно найти и понять это для моих трейлеров.

Если у вас круглый коннектор, приношу соболезнования. Получите плоский. Почему? Во-первых, какой именно раунд? В настоящее время в Австралии используются как минимум 3 различных 7-контактных круглых разъема. Квинсленд предпочитает маленькие 7-кеглемные патроны, а, видимо, викторианцы предпочитают большие 7-кеглемные патроны с совершенно другой распиновкой! Существует также усиленный 7-контактный патрон, который снова отличается! Почему? Ну почему? И вы также можете вставить пару старых 5- и 6-контактных круглых разъемов, чтобы усложнить задачу (я не думаю, что они все еще используются, поэтому я не помещал их здесь).Плюс ко всему, иногда маленький 7-контактный круг поворачивается так, что желтая булавка оказывается наверху!

С другой стороны, плоские разъемы имеют только одну возможную распиновку в Австралии, одну возможную ориентацию (они не повернуты наполовину), а расширенная 12-контактная версия даже совместима с 7-контактной. Таким образом, каждая прямоугольная розетка в Австралии совместима с любой прямоугольной вилкой!

Обязательный отказ от ответственности — я программист, а не автоэлектрик, поэтому сначала проверьте 🙂 Большинство изображений предоставлено Varta — производителем вилок, розеток и адаптеров, продаваемых в Австралии.

7 Pin Flat (Лучшее!)

(Изображение из Варты). Лучшее! Все диаграммы показаны со стороны кабеля. Это означает, что это:

7-контактный разъем (изображение из Википедии) :

На самом деле выглядит так:

(Мое фото) . Черный и синий провода не соединены на изображении выше, поскольку они не нужны для этого полуприцепа без тормозов или вспомогательного / заднего хода. Контакт заземления (3) находится немного дальше от камеры — он немного ниже остальных контактов.

Устранение неисправностей плоских

Если ваш плоский соединитель прицепа не работает, вот отличное исправление от Рика в комментариях:

Перестала работать правая вспышка, с проводкой все в норме, винты соединения в норме. Через некоторое время я обнаружил, что, поскольку вилка довольно надежно удерживается в розетке, у меня возникло искушение пошевелить вилкой из стороны в сторону, чтобы высвободить ее. При этом разрезная латунная охватываемая часть вилки закрылась и, будучи латунной, не отскочила назад, теряя контакт с охватывающей частью в розетке.Простое решение: аккуратно вдавите лезвие ножа в разрез, чтобы он расширился и сопротивлялся покачиванию.

Похоже, что булавка номер 1 на моей фотографии выше (желтая) нуждается в этой обработке. Большое спасибо, Рик!

12-контактный Flat (расширенный лучший!)

Это расширение 7-контактного разъема. Плоский 7-контактный штекер подходит к 12-контактному плоскому разъему и отлично работает, и наоборот.

(Изображение из Варты). Все схемы показаны со стороны кабеля — см. Пример выше

Малый 7-контактный круглый (QLD)

Идентификация: Размер штекера аналогичен австралийской монете достоинством 10 центов.Розетка и вилка имеют ключ. Зазор между 1 и 6 на этой вилке заметно больше, хотя в некоторых местах прицепа этот разъем поворачивается так, что выемка для ключа находится внизу, а желтый — вверху.

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Большой 7-контактный круглый (VIC)

Идентификация: Размер вилки аналогичен австралийской монете достоинством 20 центов. Штифты расположены равномерно. Розетка и вилка имеют ключ.

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Heavy Duty 7 Pin Round

Идентификация: Размер вилки аналогичен австралийской монете 50 центов. Земля больше булавки. На розетке или вилке нет ключа (кроме штыря заземления увеличенного размера).

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Круто быть квадратным (ну прямоугольным)

По моему личному опыту, плоский штекер более надежен.Я использовал небольшой 7-контактный круглый разъем в течение 10 лет, а затем после многократной замены вилки за последние 15 лет менял на 7-контактный плоский разъем, и у меня никогда не было проблем с плоским разъемом. У меня был один автомобиль с 12-контактным разъемом и прицеп с 7-контактным разъемом, и они успешно играли в течение многих лет.

Почему надежнее? Одна из причин заключается в том, что у плоского разъема охватывающая часть (часть, которая вам нужна больше всего) закрыта и прикреплена к транспортному средству, но с круглыми разъемами это немного сложнее.Вот так выглядит 7-контактная круглая вилка прицепа:

7-контактный круглый штекер на прицепе имеет отдельные розетки для каждого контакта. Что с этим не так? Что ж, я не могу позволить себе роскошь хранить свои трейлеры в гараже — они находятся вне пределов стихии — и это здорово, если вам нравится давать приют для жуков. Я не могу сосчитать, сколько раз мне приходилось вынимать твари из этих крошечных розеток на конце 7-контактного круглого разъема. Иначе обстоит дело с 7-контактным плоским — на стороне прицепа есть штыри — см. Ниже:

na na na na na na na na na na na na na na na na Flatman! (и лента)

Это может быть только я, но я также думаю, что имеет больше смысла иметь розетки, а не штыри.Представьте, что ваши домашние электрические розетки были штырями, а из стен торчали штыри на 240 В, которые были под напряжением. Трудно замкнуть электрическую розетку, так как вам нужны два токопроводящих штыря, в то время как закоротить штырьки под напряжением — это просто прикоснуться к двум контактам чем-то проводящим (например, отверткой, пальцем и т. Д.).

Так что, если у вас есть выбор, не торопитесь! В течение многих лет в Квинсленде наиболее распространенными были маленькие 7 кегли, но примерно с 2010 года плоские стали нормой.Я купил машину несколько лет назад, и тут же заменил круглую розетку на плоскую, а место на фаркопе, установившее ее, показало, что почти все разъемы, которые они устанавливали, были плоскими.

Наслаждайтесь! И не стесняйтесь не соглашаться / поправлять меня в комментариях 🙂

Технические руководства

Схемы подключения вилок и розеток для австралийских прицепов

В настоящей Политике конфиденциальности изложено наше обязательство по защите конфиденциальности личной информации, предоставленной нам или иным образом собранной нами в автономном или интерактивном режиме, в том числе через https: // www.trailersrus.com.au/ ( Сайт ). В настоящей Политике конфиденциальности мы , us или наш означает Strategic Imports Pty Ltd T / A Trailers R Us, ABN: 21 165 656 664.

Личная информация

Типы личной информации, которую мы можем собирать о вас, включают:

  • ваше имя;
  • ваше изображение;
  • ваши контактные данные, включая адрес электронной почты, почтовый адрес, почтовый адрес и / или номер телефона;
  • ваш возраст и / или дата рождения;
  • данные вашей кредитной карты;
  • ваша демографическая информация, например почтовый индекс;
  • ваши предпочтения и / или мнения;
  • информация, которую вы предоставляете нам через опросы клиентов;
  • сведения о продуктах и ​​услугах, которые мы вам предоставили и / или о которых вы запрашивали, и наш ответ вам;
  • данные о сеансе вашего браузера и геолокации, информация об устройстве и сети, статистика просмотров страниц и сеансов, источники получения, поисковые запросы и / или поведение при просмотре;
  • информации о вашем доступе и использовании нашего Сайта, в том числе посредством использования файлов cookie в Интернете, вашем общении с нашим Сайтом, типе браузера, который вы используете, и типе операционной системы, которую вы используете;
  • дополнительная личная информация, которую вы предоставляете нам, прямо или косвенно, посредством использования вами нашего Сайта, связанных приложений, связанных платформ социальных сетей и / или учетных записей, из которых вы разрешаете нам собирать информацию; и
  • любая другая личная информация, запрошенная нами и / или предоставленная вами или третьей стороной.

Мы можем собирать эти типы личной информации напрямую от вас или от третьих лиц.

Сбор и использование личной информации

Мы можем собирать, хранить, использовать и раскрывать личную информацию для следующих целей:

  • , чтобы вы могли получить доступ и использовать наш Сайт, связанные приложения и связанные платформы социальных сетей;
  • для связи и общения с вами;
  • для внутреннего учета и административных целей;
  • для аналитики, исследования рынка и развития бизнеса, в том числе для работы и улучшения нашего Сайта, связанных приложений и связанных платформ социальных сетей;
  • , чтобы проводить соревнования и / или предлагать вам дополнительные преимущества;
  • для рекламы и маркетинга, в том числе для отправки вам рекламной информации о наших продуктах и ​​услугах и информации о третьих лицах, которые, по нашему мнению, могут вас заинтересовать;
  • для выполнения наших юридических обязательств и разрешения любых споров, которые могут у нас возникнуть; и
  • , чтобы рассмотреть ваше заявление о приеме на работу.

Раскрытие личной информации третьим лицам

Мы можем раскрывать личную информацию по адресу:

  • сторонние поставщики услуг с целью предоставления им возможности предоставлять свои услуги, включая (без ограничения) поставщиков ИТ-услуг, хранилищ данных, веб-хостинг и поставщиков серверов, взыскателей долгов, поставщиков обслуживания или решения проблем, поставщиков маркетинга или рекламы , профессиональные консультанты и операторы платежных систем;
  • наших сотрудников, подрядчиков и / или связанных лиц;
  • наши существующие или потенциальные агенты или деловые партнеры;
  • спонсор или промоутер любого конкурса, который мы проводим;
  • любое лицо, которому наш бизнес или активы (или любая их часть) переданы или могут (добросовестно) быть переданы;
  • кредитных агентств, судов, трибуналов и регулирующих органов в случае неуплаты вами товаров или услуг, которые мы вам предоставили;
  • суды, трибуналы, регулирующие органы и сотрудники правоохранительных органов, как того требует закон, в связи с любыми фактическими или предполагаемыми судебными разбирательствами или для установления, осуществления или защиты наших законных прав; и
  • третьи стороны, включая агентов или субподрядчиков, которые помогают нам в предоставлении вам информации, продуктов, услуг или прямого маркетинга.Это может включать стороны, расположенные или хранящие данные за пределами Австралии; и
  • третьи стороны для сбора и обработки данных, такие как Google Analytics или другие соответствующие компании. Это может включать стороны, которые хранят данные за пределами Австралии.

Предоставляя нам личную информацию, вы соглашаетесь на раскрытие вашей личной информации третьим лицам, проживающим за пределами Австралии, и признаете, что мы не обязаны обеспечивать соблюдение этими третьими сторонами австралийских законов о конфиденциальности.

Ваши права и контроль вашей личной информации

Выбор и согласие : Внимательно прочтите эту Политику конфиденциальности. Предоставляя нам личную информацию, вы даете согласие на сбор, хранение, использование и раскрытие вашей личной информации в соответствии с настоящей Политикой конфиденциальности. Вы не обязаны предоставлять нам личную информацию, однако, если вы этого не сделаете, это может повлиять на ваше использование этого Сайта или продуктов и / или услуг, предлагаемых на нем или через него.

Информация от третьих лиц : Если мы получим личную информацию о вас от третьей стороны, мы будем защищать ее, как указано в настоящей Политике конфиденциальности. Если вы являетесь третьей стороной, предоставляющей личную информацию о другом человеке, вы заявляете и гарантируете, что у вас есть согласие такого лица на предоставление нам личной информации.

Доступ : вы можете запросить подробную информацию о вашей личной информации, которую мы храним. В определенных обстоятельствах, как указано в Законе о конфиденциальности 1988 г. (Cth), мы можем отказать вам в предоставлении вашей личной информации, которую мы храним.

Исправление : Если вы считаете, что какая-либо информация о вас, которой мы располагаем, является неточной, устаревшей, неполной, нерелевантной или вводящей в заблуждение, пожалуйста, свяжитесь с нами, используя приведенные ниже данные. Мы предпримем разумные меры для исправления любой информации, которая окажется неточной, неполной, вводящей в заблуждение или устаревшей.

Жалобы : Если вы считаете, что мы нарушили Австралийские принципы конфиденциальности, и хотите подать жалобу, свяжитесь с нами, используя приведенную ниже информацию, и предоставьте нам полную информацию о предполагаемом нарушении.Мы незамедлительно расследуем вашу жалобу и ответим вам в письменной форме с изложением результатов нашего расследования и шагов, которые мы предпримем для рассмотрения вашей жалобы.

Ограничение : Вы можете ограничить сбор или использование вашей личной информации. Если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент передумать, связавшись с нами, используя приведенные ниже данные.

Отказ от подписки : Чтобы отказаться от подписки на нашу базу данных электронной почты или отказаться от сообщений (включая маркетинговые сообщения), свяжитесь с нами, используя приведенные ниже данные, или откажитесь от рассылки, используя средства отказа, указанные в сообщении.

Хранение и безопасность

Мы стремимся обеспечить безопасность собираемой нами личной информации. Чтобы предотвратить несанкционированный доступ или раскрытие, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты и защиты личной информации и защиты ее от неправомерного использования, вмешательства, потери и несанкционированного доступа, изменения и раскрытия.

Мы не можем гарантировать безопасность любой информации, которая передается нам или нам через Интернет.Передача и обмен информацией осуществляется на ваш страх и риск. Несмотря на то, что мы принимаем меры для защиты от несанкционированного раскрытия информации, мы не можем гарантировать вам, что личная информация, которую мы собираем, не будет раскрыта способом, несовместимым с настоящей Политикой конфиденциальности.

Файлы cookie и веб-маяки

Время от времени мы можем использовать файлы cookie на нашем Сайте. Файлы cookie — это текстовые файлы, которые размещаются в браузере вашего компьютера для хранения ваших предпочтений.Сами по себе файлы cookie не сообщают нам ваш адрес электронной почты или другую личную информацию. Тем не менее, они позволяют третьим сторонам, таким как Google и Facebook, размещать нашу рекламу в ваших социальных сетях и онлайн-каналах в рамках наших кампаний по ретаргетингу. Если и когда вы решите предоставить нашему Сайту личную информацию, эта информация может быть связана с данными, хранящимися в файле cookie.

Время от времени мы можем использовать веб-маяки на нашем Сайте. Веб-маяки (также известные как Clear GIF) — это небольшие фрагменты кода, размещаемые на веб-странице для отслеживания поведения посетителя и сбора данных о просмотре посетителем веб-страницы.Например, веб-маяки могут использоваться для подсчета пользователей, посещающих веб-страницу, или для доставки файла cookie в браузер посетителя, просматривающего эту страницу.

Ссылки на другие веб-сайты

Наш сайт может содержать ссылки на другие сайты. Мы не контролируем эти веб-сайты и не несем ответственности за защиту и конфиденциальность любой личной информации, которую вы предоставляете при посещении этих веб-сайтов. Эти веб-сайты не регулируются настоящей Политикой конфиденциальности.

Поправки

Мы можем в любое время и по нашему усмотрению изменить настоящую Политику конфиденциальности, опубликовав измененную Политику конфиденциальности на нашем Сайте.Мы рекомендуем вам регулярно проверять наш Сайт, чтобы быть в курсе нашей текущей Политики конфиденциальности.

По любым вопросам или уведомлениям, пожалуйста, свяжитесь с нами по телефону:

Strategic Imports Pty Ltd T / A Trailers R Us, ABN: 21 165 656 664

Электронная почта: [email protected]

Последнее обновление : 11.04.2019

Как подключить 7-контактный разъем для прицепа

Подключение 7-контактного разъема к вашему грузовику может быть немного пугающим, когда вы смотрите на него со стороны.К жгуту проводов грузовика нужно привязать много проводов, но сделать это проще, чем кажется. Все марки и модели разработаны по-разному, поэтому вам понадобится сервисное руководство или руководство по ремонту , которое включает электрические схемы для вашей конкретной марки и модели. В следующих инструкциях описывается подключение стандартной стандартной вилки, которая обычно используется на пикапах. Если вы устанавливаете вилку, предназначенную для автофургона или грузовика большой грузоподъемности, см. Конкретные цветовые коды в последнем разделе.

Предупреждения

Если вы подключаете жгут к автомобилю, на который действует гарантия, рекомендуется профессиональная установка вилки. Подключение вилки вторичного рынка вместо вилки производителя оригинального оборудования может привести к аннулированию существующей гарантии на электрическую систему вашего грузовика.

Подключение проводов

Почти каждый провод 7-контактной вилки должен быть вставлен в проводку грузовика. Чтобы правильно выполнить подключение, выполните следующие действия:

Обрежьте изоляцию на существующем проводе.

Используйте инструмент для обрезки проводов, чтобы обнажить около 1 дюйма медной проводки.

Обрежьте и подключите новый провод к существующему.

Обрежьте изоляцию нового провода примерно на дюйм. Удерживайте новый провод параллельно существующему проводу так, чтобы оголенные жилы каждого провода находились рядом друг с другом. Оберните новую проволоку вокруг жилы существующей.

Припаяйте соединение.

Прижмите паяльник к нижней части соединения проводов. Прижмите припой к верхней части соединения.Подождите, пока припой расплавится и не пропитается проволокой. Снимите паяльник с места соединения проводов.

Нанесите толстый слой жидкой ленты на проволочное соединение.

Наклейте жидкую ленту на стык. Убедитесь, что вы закрыли всю оголенную проводку. Как только жидкая лента высохнет, нанесите второй слой ленты, чтобы полностью герметизировать соединение проводов.

Установка проводки

Советы

Чтобы увидеть визуальное представление 7-проводной вилки и схему подключения к ней проводов, просмотрите схему, доступную на etrailer.com.

Установите средство экономии памяти и отсоедините аккумулятор.

Настройте режим экономии памяти в соответствии с инструкциями производителя. Подключите устройство сохранения памяти к 12-вольтовой розетке для аксессуаров вашего грузовика. Ослабьте отрицательный провод аккумуляторной батареи с помощью аккумуляторного ключа, а затем отсоедините отрицательный кабель аккумуляторной батареи от отрицательной клеммы аккумуляторной батареи. Изолируйте отрицательный кабель от отрицательного кабеля аккумуляторной батареи.

Предупреждения

Устройство сохранения памяти поддерживает постоянное электропитание радио и компьютерных систем вашего автомобиля, когда аккумулятор отключен.Если вы решите не использовать его, убедитесь, что у вас есть код безопасности радиостанции, так как он понадобится вам для работы радиостанции после повторного подключения батареи. Без сохранения памяти ваш двигатель будет работать на холостом ходу иначе, а коробка передач будет резко переключаться. Это нормально, и все должно вернуться в нормальное состояние после того, как компьютер вашего автомобиля заново определит правильные параметры холостого хода и точки переключения передач.

Подключите к источнику постоянного напряжения 12 В с предохранителем.

Посмотрите на электрическую схему выключателя зажигания вашего грузовика.Определите, какой цвет провода подает постоянное питание на выключатель зажигания. Найдите этот провод там, где он выходит из внутреннего блока предохранителей. Подключите черный провод 7-проводной вилки к этому проводу.

Подключитесь к контроллеру тормоза и проложите черный и синий провода.

Найдите синий провод, который выходит из электронного контроллера тормоза. Подсоедините синий провод, который идет в комплекте с 7-проводной вилкой, к этому синему проводу. Найдите резиновую втулку , которая окружает внутренний жгут проводов в том месте, где он проходит через межсетевой экран.Пропустите черный и синий провод через втулку и проведите их к задней части грузовика. Прикрепите провода к жгуту проводов, который проходит вдоль направляющей рамы , с помощью застежки-молнии через каждые 5 футов.

Подключается к указателю левого поворота и фонарям заднего хода.

Опустите дверь задка и найдите крепежные винты левой задней фары. Удалите два крепежных винта, затем вытяните задний фонарь из отверстия в левой панели кровати. Отсоедините проводку от заднего фонаря и отложите задний фонарь в сторону.Обратитесь к электрической схеме вашего грузовика и определите, какой провод в жгуте левого заднего фонаря управляет сигналом левого поворота и тормозом. Также определите, какой провод питает фонарь заднего хода. Присоедините желтый провод к проводу левого поворота и стоп-сигнала. Присоедините фиолетовый провод к проводу, который питает фонарь заднего хода. Когда жидкая лента высохнет, закрепите провода на существующем жгуте проводов, а затем протяните их через отверстие в левой панели кровати. Оставьте пока провода на земле.

Подключается к указателю правого поворота и ходовым огням.

Снимите правую заднюю фару в сборе и отсоедините жгут проводов. Найдите провод питания для ходовых огней и указателя правого поворота. Подсоедините коричневый провод к проводу ходовых огней, а темно-зеленый провод подсоедините к проводу указателя правого поворота. Подождите, пока жидкая лента высохнет, застегните молнию на проводах существующего жгута проводов и пропустите их через отверстие в правой панели кровати.А пока позвольте им отдохнуть на земле.

Заземлите.

Посмотрите на электрическую схему вашего грузовика и определите обозначение, данное месту на земле для задних фонарей. Этикетка начинается с буквы «G», за которой следует трехзначное число, например G104. Найдите раздел определения местоположения в руководстве для вашего грузовика, чтобы точно определить, где земля соединяется с грузовиком. Выкрутите болт заземления. Наденьте ушко для белого провода на болт вместе с проводами заземления, а затем установите болт.Затяните болт в соответствии со спецификациями, приведенными в вашем руководстве.

Подсоедините все провода к 7-проводной вилке.

Удерживайте заглушку так, чтобы смотреть на нее сзади, а петля передней дверцы доступа находилась сверху. Ослабьте винты шести внешних клемм. Удерживайте фиолетовый провод между монтажной пластиной и центральным контактом, а желтый провод между монтажной пластиной и левым центральным контактом. Затяните винт на левой центральной клемме. Проденьте белый провод между нижней правой пластиной и клеммой, затем затяните его.Подсоедините синий провод к нижнему левому контакту, а зеленый провод — к левому центральному контакту. Подсоедините черный провод к левой верхней клемме. Убедитесь, что все винты клемм затянуты.

Установите вилку, закрепите провода и снова подсоедините аккумулятор.

Установите заглушку на бампер грузовика, следуя инструкциям, прилагаемым к комплекту заглушек. Уберите все оставшиеся провисания с любого из проводов и закрепите их вместе с помощью молнии, затем прикрепите их к задней части бампера с помощью молнии.Подключите заземляющий кабель к отрицательной клемме аккумуляторной батареи, затем затяните его. Если у вас есть динамометрический ключ, затяните отрицательный кабель в соответствии со спецификациями, приведенными в руководстве для вашего грузовика.

7-проводные вилки для жилых домов и коммерческих автомобилей

Если вы устанавливаете 7-проводную вилку для дома на колесах или коммерческого автомобиля, цвет прилагаемых проводов будет немного отличаться от цвета традиционной 7-проводной вилки . Если у вас вилка типа RV, цвета проводки следующие:

  • Задний и ходовые огни — зеленый
  • Постоянное напряжение 12 В — черный
  • Фонарь заднего хода — желтый
  • Правый указатель поворота и стоп — коричневый
  • Левый указатель поворота и стоп — красный
  • Контроллер тормоза — синий
  • Заземление — белый

Если вы устанавливаете коммерческую 7-проводную вилку, цвета проводов будут следующими:

  • Заземление — белый
  • Задний фонарь и ходовые огни — коричневый
  • Габаритные и боковые габаритные огни — черный
  • Вспомогательный или ABS — синий
  • Лево-указатель поворота и аварийная сигнализация — желтый
  • Правый указатель поворота и аварийная сигнализация — зеленый
  • Тормоз огни — красный
Наконечники

Чтобы увидеть визуальное представление того, где провода подключаются к жилому дому или коммерческой вилке, посетите etrailer.com и просмотрите схему с надписью «Сторона автомобиля, 7 сторон».

Выбор и использование правой розетки

Выбор и использование правой розетки

Когда вы подумываете о покупке буксирного крюка, вам нужно решить, будете ли вы подключать его к автомобилю с так называемой 7-контактной розеткой или с 13-контактной розеткой. Какую розетку вы выберете, зависит от того, как вы хотите использовать буксирное устройство: крепление для велосипедов, прицеп, караван, прицеп для лодки или стойку для лошадей? Или сочетание нескольких приложений?

Каждый объект, который вы прикрепляете к машине, должен питаться от электричества, чтобы все фары работали.Важная функция, обеспечивающая безопасность движения. Связь между автомобилем и держателем для велосипедов, прицепом, караваном, прицепом для лодки или конным боксом создается путем вставки вилки объекта, который вы хотите буксировать, в розетку на вашем автомобиле. Наиболее распространены два штекера: 7-контактный и 13-контактный. Как правило, держатели для велосипедов снабжены 7-контактной вилкой. То же самое касается старых прицепов, лодочных прицепов или боксов для лошадей. В более современных моделях этих буксирных объектов все чаще встречается 13-контактная вилка.В караване всегда есть 13-контактная вилка.

Разница между 7-полюсным и 13-полюсным штекером

Разница между 7-контактным и 13-контактным разъемами заключается в том, что 13-контактный разъем имеет больше функций. 7-контактный штекер обеспечивает питание только при основном освещении, таком как поворотники и стоп-сигналы. Идеально подходит для велосипедистов. Дополнительные штыри в 13-контактном разъеме используются, в частности, для фонарей заднего хода и заднего противотуманного фонаря. С 10 июля 2011 года обе функции стали обязательными даже для прицепов, караванов, лодочных прицепов или конных боксов, поэтому в настоящее время они оснащены 13-контактными разъемами.Другие дополнительные функции предназначены для караванов и обеспечивают питание внутреннего освещения, задней части аккумулятора и холодильника в караванах.

Обзор 7-контактная розетка (ISO 1724)

Штифт Функция Цвет
1 / л Поворотник левый желтый
2/54 г Свет тумана Синий
3/31 Масса Белый
4 / R Указатель поворота правый зеленый
5 / 58R Фонарь задний правый коричневый
6/54 Стоп-сигналы Красный
7 / 58L Фонарь задний левый Черный
Дополнительный штифт (опция)
2a Отключение противотуманных фар Серый

Обзор 13-полюсная розетка (DIN 11446)

Штифт Функция Цвет Толщина проволоки
1 / л Поворотник левый желтый 1 мм
2/54 г Свет тумана Синий 1 мм
3/31 Масса Белый 1,5 мм
4 / R Указатель поворота правый зеленый 1 мм
5 / 58R Мигалка Задний фонарь правый коричневый 1 мм
6/54 Стоп-сигналы Красный 1 мм
7 / 58L Фонарь задний левый Черный 1 мм
8 Фонари заднего хода розовый 1 мм
9 Постоянная мощность Оранжевый 2,5 мм
10 Контактно-коммутируемый мощность Темно-серый 2,5 мм
11 Масса (вывод 10) Белый / Черный 2,5 мм
12 Распознавание прицепа Светло-серый Другой
13 Масса (для штифта 9) Белый / Красный 2,5 мм
Дополнительный штифт (опция)
14 / 2a Отключение тумана серый

Розетка Multicon-West

Наличие этой информации значительно упрощает определение того, нужна ли вам 7-контактная или 13-контактная розетка с буксирным крюком.Конечно, может оказаться, что вы захотите перевезти как велосипедное крепление, так и прицеп, караван, лодочный прицеп или стойку для лошадей. Тогда розетка Multicon-West — вариант. Все преимущества 13-контактной вилки присутствуют и в Multicon-West. Более того, к этой розетке можно подключать и 7-полюсные вилки. Одним из недостатков является то, что розетка Multicon-West не стандартизирована и на практике может привести к сложным ситуациям. Может случиться так, что комбинация 7-контактной вилки с 13-контактной розеткой Multicon-West может привести к попаданию воды или влаги в розетку, которая не может выйти.Результат: коррозия и плохой электрический контакт.

Обзор 13-контактный Multicon-West

Штифт Функция
1 / л Поворотник левый
2/54 г Свет тумана
3/31 Масса
4 / R Указатель поворота правый
5 / 58R Фонарь задний правый
6/54 Стоп-сигналы
7 / 58L Фонарь задний левый
8 Фонари заднего хода
9 Постоянная мощность
10 Контактно-коммутируемый мощность
11 Масса (вывод 10)
12 Распознавание прицепа
13 Масса (для штифта 9)
Дополнительный штифт (опция)
14 / 2a Отключение тумана

Переходник

Мы рекомендуем вам выбрать должным образом стандартизированную 14-контактную вилку, если вы хотите перевозить как крепление для велосипедов, так и прицеп, трейлер, лодочный прицеп или конный бокс, поскольку имеются переходные кабели и переходники для подключения 7-контактной вилки к 13-контактная розетка.Эти переходники также доступны для подключения 13-контактной вилки к 7-контактной розетке. Рекомендуется всегда снимать адаптеры после использования. В противном случае вода будет попадать в розетку через переходник, который не может выйти.

Вставка вилки в розетку

Вставка вилки в розетку автомобиля осуществляется по-разному для 7-полюсных и 13-полюсных вилок. 7-контактный штекер можно просто вставить только одним определенным способом. Обратите особое внимание на небольшую выемку в нижней части заглушки. В 13-контактной вилке немного сложнее.Это придется вкрутить в розетку. В нижней части вилки есть небольшой куб, который можно вставить только в нижнюю часть розетки. При этом плоскость 13-полюсного штекера обращена влево. Впоследствии вилку можно вкрутить в розетку, повернув ее по часовой стрелке на 90 градусов.

Jeep Grand Cherokee WJ — Прицеп-буксир

Детали и аксессуары сцепного устройства

Правильная установка сцепных устройств и другого буксирного оборудования чрезвычайно важна.Комплекты сцепного устройства Mopar разработаны и испытаны для обеспечения надлежащего соответствия с автомобилями DaimlerChrysler Corporation и легко устанавливаются с использованием существующих отверстий в раме автомобиля. Однако несоблюдение полностью инструкций и процедур по установке может привести к отказу сцепного устройства, что может привести к травмам и / или повреждению автомобиля. Остерегайтесь некоторых установщиков послепродажного обслуживания, которые могут установить комплекты сцепного устройства с большей буксировочной способностью, чем может выдержать автомобиль.

ПРИМЕЧАНИЕ: Не подключайте систему освещения прицепа напрямую к системе освещения вашего автомобиля.Используйте одобренный для прицепа жгут проводов. Невыполнение этого требования может привести к повреждению электрической системы автомобиля и / или стать причиной травмы.


Заводской комплект ресивера

Место установки

Типы вилки прицепа
Деталь Деталь # MSRP
Заводской комплект приемника прицепа
Комплект приемника прицепа (черный)

Включает в себя:

1x Сцепное устройство в сборе
2x распорки
2x Болт и конусная шайба в сборе
1x 4-ходовой переходник
1x Крышка ресивера
6x фиксаторов нажимных штифтов
4x контргайки с шестигранной головкой
1x инструкция

  • Требуется установка лицевой панели и ремня (номер по каталогу) 82206958, продаются отдельно.
  • Грузоподъемность при буксировке 5000 фунтов и дышло 750 фунтов с 6-цилиндровым двигателем.
  • Максимально допустимая нагрузка на буксировку 6500 фунтов и номинальная нагрузка на гребешок 750 фунтов с двигателем V8.
    (с оборудованием для распределения веса; в противном случае грузоподъемность буксировки 2000 фунтов, грузоподъемность язычка 350 фунтов)
  • Без шаровой опоры или шаровой опоры, отверстие 2,0 дюйма.

82206837 185,00 $
Разные детали приемника буксировщика
M12x1.Болты 75×45 (2) (входят в комплект ствольной коробки) 6101102 $ 1,20
Заглушка ресивера, резина (входит в комплект ресивера, подходит для 2-дюймового ресивера, с логотипом Mopar) 82203602 10,00
Заглушка ресивера, резина (входит в комплект ресивера, подходит для 2-дюймового ресивера, с логотипом Jeep) 82203600 10,00
Хромированные шарики сцепного устройства
Шарики сцепного устройства Mopar изготовлены из высокопрочной кованой стали со встроенными плоскими поверхностями под гаечный ключ, которые помогают при установке и снятии, и спроектированы и испытаны для соответствия требованиям буксировки транспортных средств.Шарики сцепного устройства имеют три размера: диаметр шара, диаметр стержня и длину стержня. Эти размеры используются для определения веса шаров сцепного устройства. рейтинг. Выбирая шаровой шарнир, сопоставьте номинальный вес шаров и шаровой диаметра к номинальному весу и габаритам сцепных устройств прицепа. Муфта — это часть прицепа, которая прикрепляется к шаровой сцепке. Розетка на муфте должна быть гладкой, чистой и слегка смазанной. Сцепные устройства рассчитаны на вес прицепа (GTW) и бывают различных размеров.
Шарик диаметром 1-7 / 8 дюйма, диаметром 3/4 дюйма, хвостовиком длиной 1 3/4 дюйма, с плоскими шлицами 82401104 $ 18.00
Шарик диаметром 1-7 / 8 дюйма, диаметром 1 дюйм, хвостовиком длиной 2 1/8 дюйма, с плоскими шлицами 82401102 $ 18.00
Шарик диаметром 1-7 / 8 дюйма, диаметром 3/4 дюйма, хвостовиком длиной 2-5 / 16 дюйма, с плоскими поверхностями под ключ 82401197 $ 18.00
Шарик диаметром 2 дюйма, диаметром 3/4 дюйма, длиной хвостовика 1 3/4 дюйма, с плоской головкой 82401105 $ 18.00
Шарик диаметром 2 дюйма, диаметром 1 дюйм, хвостовиком длиной 2 1/8 дюйма, с плоскими шлицами 82401103 $ 18.00
Шарик диаметром 2 дюйма, диаметром 1 дюйм, хвостовиком длиной 2 7/8 дюйма, с плоскими шлицами 82401106 $ 18.00
Шарик диаметром 2-5 / 16 дюйма, диаметром 1 дюйм x длиной хвостовика 2-1 / 8 дюйма, с плоскими поверхностями под ключ 82401218 $ 18.00
Комплекты для шаровой опоры
Комплекты шаровой опоры Mopar, разработанные и испытанные для соответствия буксируемой способности вашего автомобиля, изготовлены из прочной холоднокатаной стали.Грунтовка для электронного покрытия и порошковая краска обеспечивают долговечное покрытие.

Высота подъема 3-1 / 2 дюйма, падение 2-3 / 4 дюйма, используется только с шаровой опорой шарнира диаметром хвостовика 3/4 дюйма, для проема 2 дюйма (для грузовых приложений с полной массой прицепа до 2000 фунтов с одобренным шаром прицепа Mopar) 82200248 33,00
Падение 5 1/4 «, используйте только шаровой шарнир с диаметром хвостовика 1», для отверстия 2 «. Не используйте в положении подъема 82207411 $ 33.00
1-3 / 4 дюйма подъем, 1 дюйм падение, использование с шаровой опорой стержня диаметром 1 дюйм, для отверстия 2 дюйма 82201148 33,00
Подъем 3 дюйма, перепад 2-1 / 4 дюйма, используется с шаровой опорой стержня диаметром 1 дюйм, для отверстия 2 дюйма 82201149 33,00
Жгуты проводов и адаптеры
(Вся проводка подгоняется под технические требования DaimlerChrysler Corporation. Соединители Mopar Wire сводят к минимуму необходимость сращивания проводов и имеют защитную оболочку, защищающую от погодных условий и истирания.)

P / N 56019823

P / N 56038366AB

P / N 56020142AB
Переходник с 7 на 4 контакта
(фото)
56019823 $ 15,00
Запасной 7-контактный разъем
7-контактный автомобильный разъем (фото)
56038366AB $ 13.95
Жгут электронного контроллера тормоза (только модели 2001 года)
Для упрощения установки электронного контроллера тормозов прицепа. В 2001 году на Grand Cherokees с заводским буксировочным комплектом под приборной панелью слева от рулевой колонки был предусмотрен ответный синий разъем, прикрепленный к верхней части большого кронштейна разъема. (Фото)

Примечание: эта подвеска снята с производства Jeep, но доступна в Tekonsha.

Дополнительную информацию о контроллерах тормозов прицепа см. В разделе ниже.

56020142AB НЕТ
Пакет жгутов проводов
С 7-контактным круглым разъемом для прицепа, подключается к 10-контактному разъему автомобиля, соединение не требуется. Автомобиль должен иметь заводской буксирный комплект. Примечание — только жгут проводов P / N 56042239AE
Фото

Лист установки

82206958 48,00
Переходник с 7 на 6 контактов
Для подключения проводки конного прицепа к транспортному средству
82401217 $ 14.00
Запасной комплект проводки, сторона автомобиля
5-контактный плоский разъем с 5 незакрепленными 8-дюймовыми проводами, ответные с P / N 82400553 Mopar Trailer Tow 5-контактный жгут проводов
82400709 $ 19,75
Запасной комплект проводки со стороны прицепа
5-контактный плоский разъем с 5 незакрепленными 8-дюймовыми проводами, соединяется с 5-контактным проводом Mopar Trailer Буксирный жгут
82400553 $ 15,00
Запасной комплект проводки со стороны прицепа
7-контактный круглый разъем с 7 незакрепленными 8-дюймовыми проводами, соединяется с 7-контактным разъемом для буксировки прицепа Mopar
82400554 $ 23.00
Ремкомплект, сторона автомобиля и прицепа
Плоский соединитель для буксировки прицепа, 4 направления
82202089 $ 7.00
Комплект буксировочного кронштейна прицепа
Для крепления плоского 4-х ходового тягово-сцепного устройства прицепа
82204602 5,15 долл. США
Комплект буксирного кронштейна прицепа
Для крепления 7-ходового прицепа-прицепа. разъем
82204645 8,00 долл. США
Монтажные лицевые панели
Задняя лицевая панель, необходимая для установки сцепного устройства приемника.Этот безель, отформованный в цвет автомобиля, создает впечатление оригинальной установки. Для установки лицевой панели необходимо вырезать часть бампера. Бумажный шаблон изначально был в комплекте с лицевой панелью, но его больше нет. Шаблонные линии слегка вписаны в заднюю часть бампера автомобиля. Их может быть очень трудно увидеть, присыпка мелом или порошком сделает шаблон немного лучше.

Инструкция
Dark Blue Metallic (YBM) — соответствует облицовке Laredo 1999-2001 гг. 82206826 $ 65.00
Темно-красный гранат (YR8) — соответствует облицовке Ларедо 1999-2001 гг. 82206827 $ 65,00
Средне-серый (HS5) — соответствует облицовке Ларедо 1999 г. 82204629 $ 65,00
Темно-серый (XS9) — соответствует облицовке Laredo 2000-2002 гг. 82205791 $ 65,00
Medium Driftwood / Dark Brownstone (VF7) — соответствует облицовке Laredo 1999-2002 гг. 82204630 $ 65.00
Серо-коричневый (WLP) — соответствует облицовке Ларедо (2002-2004?) 82207939 $ 65,00
Серо-коричневый (WLP) — 2004 Ларедо Special Edition 5FY10WLPAA
(ранее 5FY10124LPA)
Black (DX8) — 1999-2003 Limited, 2002-2003 Overland 82204628 65,00 $
Black (DX9) — 2004 Laredo (кроме SE), Limited, Overland 5FY07DX9AA 37 долларов США.50
Jet Black (?) — 2004 Freedom Edition 82208647 $ 65,00
Примечание. Детали недоступны на этом веб-сайте, информация приведена только для справки. Цены могут изменяться без предварительного уведомления и могут отличаться в зависимости от дилера или продавца. Некоторые части также могут быть сняты с производства.

«24N, 24S, ISO 7638, выводы соединения грузового прицепа

» 24N, 24S, ISO 7638, выводы соединения грузового прицепа

Европейский грузовой прицеп, контактные разъемы suzie



24N (ISO 1185) разъем:

Штырь Цвет провода Функция
1 Белый Земля
2 Черный Габаритные огни L / H
3 Желтый L / H индикаторы
4 Красный Стоп-сигналы
5 Зеленый Правый индикатор
6 Коричневый Правый габаритный свет
7 Синий Запасной / регулятор TRL
(Контакт 1 наиболее близок к ключу.
Штифт 7 — центральный штифт.
Остальные штырьки пронумерованы по часовой стрелке или
против часовой стрелки в зависимости от вида
, вилки или розетки.)

24S (ISO 3731) разъем:

Штырь Цвет провода Функция
1 Белый Земля
2 Черный 24S Предупреждающий световой сигнал ABS
3 Желтый Фонари заднего хода
4 Красный Вспомогательное питание
5 Зеленый
6 Коричневый 24S Питание ABS
7 Синий Противотуманные фары
(Контакт 1 — сплошной контакт, ближайший к ключу.
Штифт 7 — центральный штифт.
Остальные штырьки пронумерованы по часовой стрелке или
против часовой стрелки в зависимости от вида
, вилки или розетки.)

ISO 7638 Разъем ABS / EBS:

Штырь Цвет провода Функция
1 Красный Постоянный источник питания
2 Черный Импульсный источник питания
3 Желтый Заземление
4 Коричневый Земля
5 Белый Контрольная лампа
6 Бело-зеленый ISO 11992 CAN high
7 Бело-коричневый ISO 11992 CAN низкий
(Контакт 5 наиболее близок к ключу.
Штыри пронумерованы по часовой стрелке или
против часовой стрелки в зависимости от вида
, вилки или розетки.)

Отказ от ответственности: вся информация на этом сайте предоставляется без гарантии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
