Распиновка патчкорда: обжимка 8 и 4 жил, прямой и перекрестный (кроссоверный) обжим, распиновка патч корда схема и фото

Содержание

Как сделать патч-корд UTP (RJ-45) на 4 или 2 пары

Сегодня кабельный Интернет или цифровое телевидение есть в каждой второй квартире многоэтажки. Внутри квартиры ставиться ADSL-модем, Wi-Fi роутер или оптический терминал и от него до компьютера или ТВ-приставки протягивается витая пара. Первоначальное подключение, как и прокладку кабеля внутри помещения, берут на себя монтёры провайдера. Но вот со временем может возникнуть необходимость в подключении ещё одного компьютера или ноутбука к домашней сети и для этого нужно сделать сетевой патч-корд. Можно вызвать мастера и заплатить деньги, а можно всё выполнить самостоятельно. Как? Сейчас расскажу!

Что нам понадобиться. Из материалов — само-собой кабель UTP cat. 5e — так называемая витая пара. Она может быть четырёх и восьми-жильной. Лучше брать восьми-жильный кабель, так как он обычно лучше качеством и может работать на бОльших расстояниях, нежели четырёхжильный. Кстати, если прокладываете гигабитную сеть — то использовать придётся только восьмимижильный (четырёхпарный) кабель.

Так же будут нужны коннекторы RJ45. На один сетевой кабель нужны 2 разъёма.

Так же чтобы обжать патч-корд обязательно нужен специальный обжимной инструмент — кримпер. Хотя он и стоит относительно недорого — его всегда можно взять у друзей или знакомых. У кого-нибудь он обязательно найдётся.

Так же пригодится и зачистной инструмент. Но за неимением такового — сойдут и лезвия кримпера. Очищаем конец кабеля от оплётки примерно на полтора сантиметра:

Расплетаем жилы витой пары:

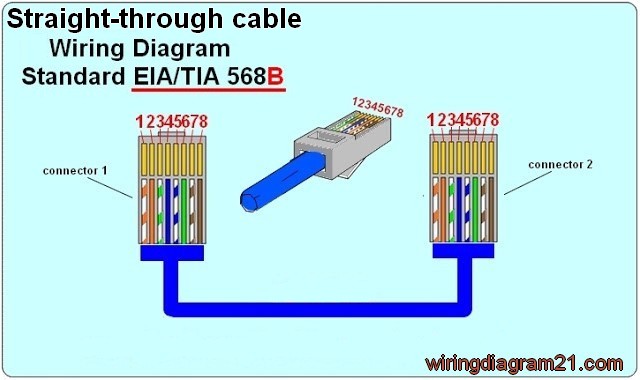

Теперь их надо разложить в правильном порядке. Для восьми-жильного кабеля обычно используется вот такая цветовая раскладка:

То есть:

- Бело-оранжевый
- Оранжевый
- Бело-зеленый
- Синий
- Бело-синий
- Зелёный
- Бело-коричневый
- Коричневый

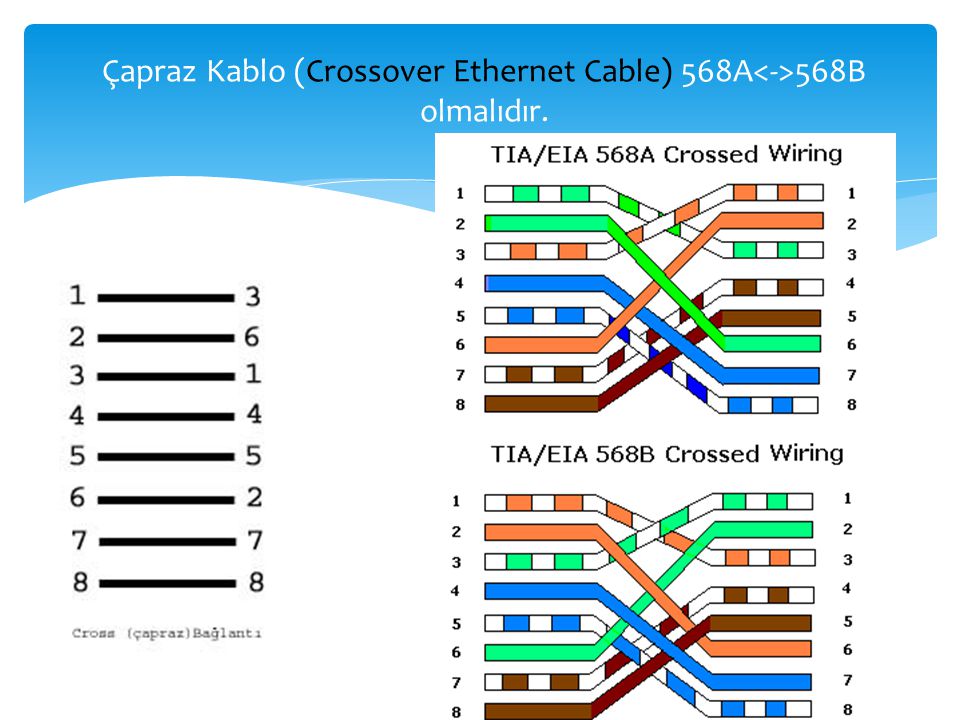

У такого варианта раскладки есть называние  — T-568B. Есть ещё одна раскладка кабеля — T-568A, но её используют реже:

- Бело-зеленый
- Зелёный
- Бело-оранжевый
- Бело-синий
- Оранжевый
- Бело-коричневый
- Коричневый

Для четырёх-жильного кабеля (две пары) — раскладка такая:

То есть для работы Ethernet на скорости 100 Мегабит в секунду используются всего 2 пары проводов который используют в коннекторе контакты 1,2,3 и 6:

- Бело-оранжевый
- Оранжевый
- Бело-зеленый
-
-
- Зелёный
-
-

Теперь надо ровненько подрезать концы разложенного кабеля как на фото:

Далее одеваем на него коннектор RJ45. При этом разъём надо держать контактами к себе:

Надев коннектор на провод, поверните его к себе лицевой стороной:

Все проводки должны дойти до конца разъёма. Теперь можно вставить патч-корд в кримпер и обжать:

Я обычно обжимаю сетевой кабель пару раз на каждый коннектор. Дело в том, что некоторые контакты могут с первого раза не дожаться, а со второго точно встанут на место.

Вот и всё — сетевой патч-корд обжат и готов к использованию.

▷ Что такое Power over Ethernet? Активный и пассивный PoE: распиновка, классификация, источники

И так что такое PoE (Power over Ethernet)? Это питание через Ethernet, другими словами это согласования двух сервисов в одном проводнике.

Что такое PoE (Power over Ethernet)

PoE изначально был разработан для подачи электропитания на устройства, к которым по техническим или экономическим причинам нет возможности проложить кабели питания. Наиболее распространенные устройства это IP телефоны, WiFi точки доступа, IP камер видеонаблюдения.

На сегодня можно поделить PoE на две категории:

  1. Активный/умный PoE
  2. Пассивный PoE

Фундаментальное отличие между этими видами заключается в том, что в первом варианте перед подачей питания от источника к подключенному устройству происходит согласования между ними. Поддерживает ли подключенное устройство технологию PoE и какая мощность ему нужна, если нет согласованности — питание не подается. В случае пассивного PoE, питание податься постоянно в независимости от потребности подключенного устройства, а передаваемая мощность зависит от блока питания источника PoE.

Активный PoE

Активный PoE — это стандартизированая технология, которая входит в группу стандартов IEEE 802.3. на сегодняшний день приняты следующие стандарты

PoE 802.3af, 802.3at, 802.3bt.

В 2003 году был принят первый стандарт 802.3af. Максимальная мощность, которую можно подать на порт подключенного устройства достигает 12-15 Ватт. Этот стандарт работает в двух типах обжимки кабеля:

PoE распиновка:

  • Тип А – в этом случае питание передается по тем же двум парам проводов, что и данные (1,2,3,6 провод).
    Преимущество этого типа обжима в том, что можно запитать два подключенных устройства одним кабелем. Но только в случае передачи данных на скорости до 100 Мбит/с, при скорости до 1000 Мбит/с в передачи данных задействованы все 4 пары.
  • Тип B – здесь используются не задействована в передачи данных (до 100 Мбит/с) пара проводов (4,5,7,8 провод). Более подробно описано в таблице (Data – данные, DC+/- постоянное напряжение)

Провод

Тип А до 100 Мбит/с

Тип А до 1000 Мбит/с

Тип В до 100 Мбит/с

Тип В до 1000 Мбит/с

1

Data, DC +

Data, DC +

Data

Data

2

Data, DC +

Data, DC +

Data

Data

3

Data, DC —

Data, DC —

Data

Data

4

Не используются

Data

DC +

Data, DC +

5

Не используются

Data

DC +

Data, DC +

6

Data, DC —

Data, DC —

Data

Data

7

Не используются

Data

DC —

Data, DC —

8

Не используются

Data

DC —

Data, DC —

PoE 802.

3 af

В 2009 году группе стандарта PoE появляется стандарт 802.3at (PoE+ или PoE plus), максимальная мощность на порт достигала 30 Ватт. Для подключения более мощных устройств. Данный стандарт обратно совместим со стандартом 802.3af, но только при обжимке кабеля по типу B. Использовать обжимку провода типа А в стандарте 802.3at запрещено.

В 2018 году приняли самый мощный на сегодня стандарт PoE с максимальной мощностью в 90 Ватт на порт. Поддержка такой мощности позволяет подключить устройства с большим потреблением, такие как роботизированные камеры видеонаблюдения, инфракрасные прожектора, обогрев корпусов для камер или точек доступа и другого электронного оборудования. Данный стандарт получил название

4-Pair Power over Ethernet (4PPoE), что дословно означает подачу питание по четырем парам. Именного использование подачи питания сразу по 4 парам позволило достичь мощности в 90 Ватт, но эти изменения не повлияли на совместимость с предшествующими стандартами 802. 3af и 802.3at.

Классификация PoE

Учитывая обратную совместимость стандартов 802.3af, 802.3at и 802.3b их возможность выдавать разные граничные пределы мощности повышая питание от 14,5 до 57 вольт и силу тока от 350 до 960 милиампер, во время согласованности происходит определение класса подключенного устройства, что позволяет получить нужные параметры питания и предотвратить поломку устройства. Классы подключенных устройств были разделены по граничной мощности потребления и указаны ниже в таблице:

Класс

Максимальная мощность на порт, Ватт

0

0,4-15,4

1

4

2

7

3

15,4

4

30

5

45

6

60

7

75

8

90

Источники PoE

Источниками PoE являются как коммутаторы с данной функциональностью, так и адаптеры PoE. Адаптер подобрать достаточно просто, он должен соответствовать стандарту и классу подключаемого устройства. А вот при выборе коммутатора нужно быть достаточно внимательным. Так как к нему одновременно могут подключаться устройства разного класса и разных стандартов 802.3af, 802.3at или 802.3bt. Нужно обратить внимание на то какие стандарты поддерживает коммутатор и какую мощность он может выдать на подключаемые устройства.

Мощность PoE коммутатора могут указывать на каждый порт или суммарно максимальную мощность, которую коммутатор может выдать на все порты, так называемый «бюджет PoE».

  • В первом случае, PoE порты независимы друг от друга (в плане подачи питания) и могут выдавать максимальную мощность на порт согласно поддерживаемых стандартов. При подключении устройств с малым потреблением избыточная мощность не переноситься на соседние порты.
  • В случае коммутаторов с бюджетом PoE, мощность разделяется между всеми портами PoE в зависимости от класса подключенного устройства. В случае если суммарная мощность подключенных устройств превышает бюджет PoE коммутатора, на остальные PoE порты питание не подается. Наиболее распространенные устройства на сегодня это коммутаторы с бюджетом PoE.

Passive PoE

Вторая категория — это Passive PoE (пассивное PoE), в отличии от активного PoE данный вид PoE не привязан к каким либо стандартам, все характеристики зависят от производителя. И как правило у разных производителей PoE оборудование (источники PoE и подключаемое оборудование) будут с разными характеристиками по производительности и питанию. По этой причине, источник и подключаемое устройство должны быть одного производителя. Данный стандарт использует подачу питание только по обжиму кабеля типа В (4, 5, 7 и 8 провод). И одно из важнейших параметров Passive PoE источники и подключенные устройства не согласовывают параметры подачи питания. Питание в проводе подается постоянно.

Источники Passive PoE являются адаптеры и коммутаторы. Адаптеры больше схожи на преобразователи постоянного тока от блоков питания на свободные пары провода. А по причине разного напряжения и разной силы тока в коммутаторе отсутствует такой параметр как бюджет PoE. И в этом случае, большую роль играет блок питание, которым комплектуется коммутатор. При использования данного метода питания нужно внимательно изучить документацию для предотвращения выхода из строя оборудования.

Кабель для PoE

Не мене важная составляющая часть всего выше сказанного это кабель. Он является средой передачи данных и питания. От качества кабеля зависит качество PoE и расстояние на которое его можно провести. Минимальное требование — это четыре пары категории 5е, с медной жилой, сопротивление проводника не должно превышать 9,38 Ом на 100 метров. При монтаже кабеля нужно избегать сильных перегибов, а также нужно правильно его заземлить.

При соблюдения этих правил можно добиться практически идеальных условий для передачи питания. Согласно стандарта 802.3af, 802.3at и 802.3bt длина сегмента может составлять до 100 метров, в случае Passive PoE длина сегмента может составлять до 60 метров. На практике эти параметры уменьшаются вдвое, 50 и 30 метров соответственно. При использовании активного PoE можно увеличить дальность используя промежуточные PoE удлинители.

Распиновка витой пары

Современные способы доступа к Интернету предлагают несколько вариантов соединений: при помощи коаксиального кабеля, оптоволокна и витой пары. Остановимся подробнее на характеристиках витого кабеля и того, как производится распиновка витой пары, что для этого необходимо и каких правил следует придерживаться.

Витой парой называют провода, которые скручены и покрыты изоляцией. Один витой кабель может содержать 2 или 4 витые пары проводов, помещенных в диэлектрическую оболочку. Провода находятся в разном напряжении, по ним поступает информационный сигнал. Можно выделить несколько видов витых пар. Они бывают неэкранированными, фольгированными с внешним экраном, фольгированными с парой внешних экранов, защищенными и экранированными защищенными. Витая пара обладает одним недостатком. При ее эксплуатации возникает риск перехвата информации, передаваемой по кабелю. Экранировать его необходимо для того, чтобы избежать несанкционированного прослушивания. С другой стороны экранированные провода достаточно дороги и поэтому используются реже.

Кабели, в которых использована витая пара, делят на несколько категорий. К первой  относят телефонный кабель, предназначенный для передачи речи. По кабелю 2 категории можно передавать информацию в полосе частот до одного мегагерца, 3 категории – до шестнадцати мегагерц, 4 категории – до двадцати мегагерц. Последний применяется редко, потому что почти не отличается от кабеля 3 категории.

Самым совершенным на данный момент считается кабель пятой категории, рассчитанный на передачу информации в частотах до ста мегагерц. Витая пара 5 категории имеет не меньше двадцати семи витков на метр длины. Обычно их несколько штук, до двадцати пяти пар. Кабель подходит для подключения компьютеров к Интернету и создания локальных сетей. Есть еще кабели 6 и 7 категории, которые соответственно рассчитаны на 200 и 600 мегагерц. Кабель 6 категории используют для подключения к сетям Ethernet.

При соединении в локальную сеть хотя бы двух компьютеров возникают трудности. Чтобы их преодолеть и сделать соединение наиболее оптимальным, потребуются сетевые карты компьютеров и витая пара, относящаяся к пятой категории, а также коннекторы типа RJ-45.

Так как кабели, состоящие из витых пар, с трудом поддаются врезанию в розетки, требуется их обжим, который проводится по стандартам и с применением специальных инструментов, чтобы не пострадало качество передачи информации. Если кабель имеет восемь жил, проводится распиновка витой пары для стандартов Ethernet и Gigabit Ethernet. Благодаря тому, что кабели 5 и 6 категории хорошо себя показывают при скручивании и изгибах, их с успехом применяют для изготовления патчкордов, которые соединяют с розетками периферию.

Остановимся подробнее на двух вариантах, которые используются при соединении компьютеров в сеть или для подключения одного ПК к сетевому оборудованию (патчкорду). Причем вся локальная сеть может использовать только один вариант, по которому будет проведена распиновка витой пары. Кабель необходимо подготовить для вставки в коннектор. Стоит заметить, что оба коннектора RJ-45 должны быть обжаты одинаково. Есть два вида обжима, которые применяют к витой паре. Первый (прямой порядок) имеет направление «рабочая станция-концентратор». Второй – перекрестный, кросс-линковый.

Чтобы соединить напрямую сетевые карты двух компьютеров, нужно развести кабель таким образом, чтобы пары (например, оранжевая и зеленая) поменялись местами. Таким образом, проводится распиновка витой пары кабеля, в результате которой один из коннекторов будет обжат по первому варианту, а второй – по второму. Кабель будет в этом случае называться кроссовером. Еще его называют нульхабным.

Таким образом, преимуществом витых пар считается простота их монтажа и низкая стоимость. Многожильные провода обладают большим затуханием сигнала и наиболее распространены для подключения Интернета, для повышения качества процесса применяется распиновка витой пары, которая позволяет приспособить кабель для соединений с компьютером и периферийными устройствами.

Как сделать кабель Ethernet Cat5e Patch

Step 1

Эта процедура обычно применима к разъемам Cat 5e RJ45.
Для соединителей, использующих «нагрузочную планку», дается альтернативный метод.

См. Разъемы

Шаг 2

Отрежьте кабель до необходимой длины.
Если вы планируете использовать ботинки без зацепа, сейчас самое время надеть их.
Убедитесь, что ботинки обращены «наружу» к разъему.

См. Ботинки без коряг

Шаг 3

Зачистите оболочку кабеля примерно на 1 дюйм.
Используйте резак, входящий в комплект обжимного инструмента или ленты, вручную.
Будьте осторожны, чтобы не порезать отдельные провода.
Раскрутите каждую из 4 пар и распрямите каждую проволоку, насколько это возможно, между пальцами.

Шаг 4

Используйте схему подключения 568-B на обоих концах стандартного соединительного кабеля.

Шаг 5

Соедините все провода как можно ближе.
Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
Обрежьте все провода под идеальным углом 90 градусов от кабеля, на расстоянии
1/2 дюйма от конца оболочки кабеля.
Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

См. Прецизионный режущий инструмент

Шаг 6

Повернув контакты разъема вверх, осторожно вставьте провода в разъем.
Приложите умеренное усилие, чтобы правильно прижать провода к контактам в разъеме.

Альтернатива для соединителей типа «нагрузочная планка»
А.

Обратите внимание, что грузовая балка имеет прорези с одной стороны с кромкой с фланцем на одном конце.
Сторона с прорезью должна быть обращена к контактам внутри разъема.
Провода вставляются во фланцевый конец.

Б.

Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
Обрежьте все провода под острым углом от кабеля.
Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

К.

Удерживайте нагрузочную планку так, чтобы ступенчатые отверстия были обращены к кабелю.
Проденьте тросы через нагрузочную планку по одному, внимательно следя за ориентацией.
Сдвиньте грузовую штангу как можно глубже.

Д.

Отрежьте лишние концы проводов прямым надрезом примерно на 0,25 дюйма за нагрузочной планкой.
Вставьте соединительную планку штырями вверх, вставьте силовую планку в соединитель.
Убедитесь, что провода надежно закреплены на конце соединителя. .
Коричневая пара проводов должна быть справа.

Шаг 7

Осмотрите кончик разъема, чтобы убедиться, что все провода полностью вставлены.
Конец каждого провода должен быть у вас на виду.
Внутри разъема должно быть достаточно оболочки кабеля, чтобы его можно было обжать.

Совет: Сдвиньте грузовую штангу вперед по мере необходимости, чтобы обеспечить идеальное размещение.

Шаг 8

Поместите соединитель в обжимной инструмент и сильно сожмите его так, чтобы ручка полностью повернулась.

См. Обжимные инструменты

Шаг 9

Повторите процесс на другом конце, используя желаемую схему подключения.
Обязательно наденьте ботинки без зацепа на разъемы, когда закончите.


Шаг 10

Всегда используйте кабельный тестер для проверки целостности, обрывов и коротких замыканий.

См. Кабельные тестеры

Шаг 11

Создание соединительных кабелей требует практики, так что продолжайте, пока не овладеете своей техникой!

Загрузить Как сделать соединительный кабель Cat5

Вопросы? Комментарии?

Позвоните нам по телефону 866-738-8993
Технический документ

: Подробное руководство по коммутационным кабелям Ethernet в сетевых системах

Хотя модульные характеристики и обилие соединительных кабелей Ethernet подразумевают универсальность их использования, у них есть некоторые важные отличия, которые могут ограничивать взаимозаменяемость.В этом техническом документе рассматриваются различия в свойствах кабелей и разъемов Ethernet, соответствующие стандарты и приводится руководство по наилучшим сценариям использования в средах центров обработки данных

Загрузите технический документ Общие сведения о коммутационных шнурах Ethernet в современных сетях (PDF)

Содержание


Эти повсеместно распространенные кабели сыграли центральную роль в разработке универсальных и структурированных кабельных систем, и сегодня они используются для соединения практически всех сетевых компонентов, независимо от конкретного приложения или отрасли.

Во многих отношениях коммутационные кабели — это эфир Ethernet.

Поскольку системы Ethernet предоставляют все более гибкие и экономичные способы передачи голоса, данных и мультимедиа по интегрированным сетям, патч-корды Ethernet быстро становятся привычной частью нашей повседневной жизни.

Мы можем видеть их в рабочих зонах коммерческих и образовательных зданий, поскольку они уходят от задней панели компьютеров к настенным панелям и другим компьютерам. Если мы пойдем по их следу, то увидим, как они змеятся по дорожкам, ведущим от настенных панелей к патч-панелям, а затем снова вырастают из патч-панелей, чтобы встретить близлежащие концентраторы или коммутаторы.

Но хотя модульные характеристики и обилие соединительных кабелей, кажется, подразумевают, что их использование полностью универсально, между ними есть некоторые важные различия, которые могут ограничивать их взаимозаменяемость. Некоторые из этих различий проистекают из различий в конфигурациях проводки их проводников кабеля и контактов разъема, и это различия, которые будут обсуждаться здесь.

1. Патч-корды Ethernet и разъемы RJ-45

Патч-корды

Ethernet представляют собой гибкие провода, оснащенные на каждом конце штекером 8P8C («8-позиционный, 8-проводной») для соединения двух соответствующих разъемов 8P8C вместе.Поскольку они выглядят как модульные разъемы, изначально использовавшиеся в системах телефонной проводки, разъемы 8P8C, используемые в системах Ethernet, получили общее название RJ-45, обозначение FCC для зарегистрированного разъема с аналогичной конфигурацией 8P8C.

В сетях Ethernet эти штекеры и гнезда RJ-45 образуют модульную систему разъемов с гендерной привязкой, которая позволяет быстро и легко перемещать рабочие зоны и заменять сетевые компоненты. Штекеры и розетки удерживаются вместе подпружиненным язычком, называемым крючком, который надежно удерживает их на месте во время использования, но позволяет легко отсоединять их при внесении изменений в сетевую систему или рабочую зону.

Эта модульность достигается за счет восьми проводящих контактов, расположенных на верхней части вилок RJ-45 (показано на Рисунке 1) и непосредственно внутри вершин разъемов RJ-45. Соединяя концы токопроводящих проводов коммутационного кабеля с отдельными контактами двух концевых разъемов RJ-45, можно передавать электронные данные по 8-жильному кабелю Ethernet от одного разъема к другому через его 8 контактов.

Рис. 1. Штекер 8P8C («8-позиционный, 8-проводниковый»)
В системах Ethernet штекеры 8P8C и соответствующие им гнезда обычно называются модульными разъемами Rj-45.На этой вилке RJ-45 обозначена нумерация контактов и пар контактов сверху, с фиксатором вниз

К началу

2. Патч-корды Ethernet и неэкранированная витая пара (UTP)

Патч-корды, используемые в большинстве систем Ethernet, сконструированы с использованием кабеля UTP (неэкранированная витая пара). Кабель UTP состоит из восьми изолированных проводов с медным сердечником, сгруппированных в четыре пары, каждая пара скручена вместе по длине кабеля.

Пары проводов и отдельные проводники в кабелях UTP представлены цветовым кодом, который присваивает основной цвет — синий, оранжевый, зеленый или коричневый — каждой из 4 витых пар. Изоляция проводника в паре имеет либо сплошной основной цвет, либо белые полосы этого основного цвета. Таким образом, все проводники идентифицируются как элементы определенной витой пары и как отдельные элементы в этой паре.

Пары проводов пронумерованы от 1 до 4, причем пара 1 соответствует синей паре, пара 2 — оранжевой паре, пара 3 — зеленой паре и пара 4 — коричневой паре.Отдельные жилы в кабелях UTP могут быть сплошными медными жилами определенной толщины или пучками тонких медных жил.

Рисунок 2. Поперечное сечение кабеля неэкранированной витой пары (UTP)
Пара 1 — синий, синий / белый
Пара 2 — оранжевый, оранжевый / белый
Пара 3 — зеленый, зеленый / белый
Пара 4 — коричневый, коричневый / Белый

Несмотря на то, что одножильные кабели дешевле и (намного, намного) их легче оконцевать, патч-корды почти всегда изготавливаются из многожильных кабелей.Это связано с тем, что скрутка проводов увеличивает гибкость и долговечность кабеля.

Дополнительная гибкость патч-кордов позволяет легко переключать их между различными настенными розетками и патч-панелями или легко прокладывать через тесные пространства между соединенным между собой оборудованием. Их дополнительная прочность позволяет им оставаться гибкими и неповрежденными при многократных изгибах вперед и назад, что продлевает срок их службы.

Это особенно важно на концах разъема кабеля, где на проводники возникают большие нагрузки из-за частых манипуляций, изгибов и перемещений на стыке кабеля и разъема.

К началу

3. Скрученные пары проводников — в чем суть скручивания?

Скрученные пары проводов в кабелях UTP образуют симметричную цепь. Это связано с тем, что напряжения каждого элемента в данной паре имеют одинаковую амплитуду (одинаковую величину напряжения), но их напряжения противоположны по фазе (одно напряжение положительное, а другое отрицательное). Равномерное скручивание каждой из этих сбалансированных пар снижает электромагнитные помехи (EMI) и радиочастотные помехи (RFI), исходящие от других проводящих пар внутри кабеля или от оборудования в окружающей среде кабеля.

Рис. 3. Кабель неэкранированной витой пары (UTP) категории 5E

Пары проводников внутри кабеля с витой парой влияют друг на друга посредством типа электромагнитных помех, называемого перекрестными помехами. Перекрестные помехи возникают, когда электромагнитное поле, создаваемое одной парой, достаточно велико (сигнал пары достаточно силен), чтобы перейти к местоположению соседней пары. Этот «разговор» представляет собой своего рода смешение двух полей посредством постоянного обмена энергией между ними, при этом некоторые части каждого сигнала передаются друг другу во время каждого обмена энергией.Для меньшего сигнала результатом всех этих обменов будет подавление его более мелких деталей (всегда хороших частей) или увеличение уровня шума вокруг него. Внешние источники электромагнитных и радиопомех аналогичным образом мешают сигналам, дополнительно искажая или ухудшая их, когда они проходят по кабелям, расположенным рядом с «шумным» офисным и коммуникационным оборудованием.

Скручивание отдельных проводников вместе для образования проводящих пар уменьшает размер окружающих их электромагнитных полей, создаваемых током, ограничивая их влияние на сигналы, проходящие внутри других проводников, за счет ограничения полевого взаимодействия между проводящими парами.Поскольку пары также сбалансированы — по два провода в каждой паре передают сигналы одинаковой и противоположной полярности — их скручивание обеспечивает равное воздействие помех, создаваемых полями других пар или внешних источников.

Хотите узнать больше? Дополнительная информация

Вычитание величин сигналов противоположной полярности дает общую величину передаваемого сигнала, когда он достигает противоположного конца кабеля, и автоматически нейтрализует сигналы помех той же величины и одинаковой полярности.Таким образом, скручивание и балансировка проводников в кабелях UTP может эффективно удалять компоненты шума в передаваемых сигналах, не удаляя и не нарушая самих сигналов.

Чем больше количество витков жилы, тем выше устойчивость кабеля к электромагнитным и радиочастотным помехам. Этот иммунитет становится еще лучше, когда количество скручиваний на единицу длины (скорость скручивания) варьируется между четырьмя парами. Например, производители кабелей более высокого качества применяют различные скорости скручивания отдельных пар проводников, используя различную скорость скручивания для каждой из четырех пар, чтобы минимизировать перекрестные помехи между ними.Но добавление большего разнообразия к скручиванию приведет к ухудшению характеристик кабеля, а не к увеличению, поскольку сигналы, проходящие по отдельным проводникам в паре, больше не будут одинаково влиять на мешающие поля.

Это приводит к составляющим помех для двух сигналов, которые различаются по величине, и неполному подавлению этих составляющих при последующем вычитании напряжений сигналов. Таким образом, каждая из пар должна придерживаться одинаковой скорости скручивания по всей своей длине, иначе любой дополнительный иммунитет, обеспечиваемый применением разных скоростей скручивания к каждой из пар, будет потерян.

Обертывание каждой пары проводов экраном из фольги дополнительно снижает перекрестные помехи между парами, а наложение всех четырех витых пар фольгой или плетеным металлическим экраном снижает восприимчивость кабелей к электромагнитным и радиочастотным помехам в шумной кабельной среде. В кабелях STP (экранированная витая пара) используются оба типа экранирования, что обеспечивает им максимальную устойчивость ко всем типам помех. В кабелях FTP (фольговая витая пара) и ScTP (экранированная витая пара) используется только внешний экран из фольги или плетеного проводника, что дает им повышенную невосприимчивость к внешним электромагнитным и радиочастотным помехам, но не больше защиты от перекрестных помех, чем у кабеля UTP такой же конструкции.

К началу

4. Приложения Ethernet

10Base-T и 100Base-T — это стандарты IEEE (Институт инженеров по электротехнике и радиоэлектронике), определяющие электрические и физические характеристики кабелей с витой парой для использования в соединениях Ethernet со скоростью 10 Мбит / с (мегабит в секунду) и 100 Мбит / с. Буква «T» означает «витая пара», и эти два соединения Ethernet используют пары проводов 2 и 3 для передачи и приема информации, соответствующие оранжевым и зеленым проводам витой пары, показанным на рисунке 2, и контактам (1,2) и (3). , 6) в штекеры и гнезда разъема RJ-45, показанные на рисунках 1 и 4.

Одна из этих пар симметричных проводников используется для отправки информации, а другая — для приема информации. Две пары обычно обозначаются (TX +, TX-) для передающей пары и (RX +, RX-) для принимающей пары. Для подключений 10Base-T и 100Base-T две другие кабельные пары — соответствующие синей и коричневой кабельным парам и четырем оставшимся контактам разъема (4,5) и (7,8) на разъемах RJ-45 — не используются. . С появлением Gigabit Ethernet (или 1000Base-T) все четыре пары проводов используются для одновременной передачи и приема информации.

К началу

5. Стандарты электропроводки 568A и 568B

568A и 568B — это стандарты проводки EIA / TIA (Ассоциация электронной промышленности / Ассоциация телекоммуникационной промышленности), определяющие два разных назначения контактов RJ-45 для оранжевой и зеленой пары проводов в кабелях типа витая пара категории. Поскольку это те же самые проводящие пары (пары 2 и 3), которые используются для соединений Ethernet, наличие двух разных конфигураций проводов / выводов на первый взгляд может показаться проблемой.Но для патч-кордов Ethernet с соединителями, подключенными по одному и тому же стандарту на обоих концах, фактические различия между ними на удивление малы как с точки зрения электрических, так и с точки зрения физической разводки.

Как показано на штекерах и разъемах разъема RJ-45 ниже, разница между спецификациями 568A и 568B сводится к замене местами зеленой и оранжевой пар проводов. Полосатые зеленые и сплошные проводники, назначенные паре контактов (1,2) в стандарте 568A, назначены паре (3,6) в вилке или гнезде, подключенном в соответствии со стандартом 568B, а полосатые оранжевые и сплошные оранжевые проводники назначены для Пара контактов (3, 6) в 568A назначена паре (1,2) в 568B.Это симметричная замена полосы на полосу и сплошной на сплошной в двух парах проводов, а также симметричная перестановка их соответствующих позиций контактов на штекере или гнезде разъема RJ-45.


Рис. 4а. Патч-корд Ethernet — разъем RJ-45 Стандарт EIA / TIA 568A
Рисунок 4а.

Контакт 1 — зеленый / белый
Контакт 2 — зеленый
Контакт 3 — оранжевый / белый
Контакт 4 — синий
Контакт 5 — синий / белый
Контакт 6 — оранжевый
Контакт 7 — коричневый / белый
Контакт 8 — коричневый

Рис. 4а.Патч-корд Ethernet — разъем RJ-45 Стандарт EIA / TIA 568A
Рис. 4б. Патч-корд Ethernet — разъем RJ-45 Стандарт EIA / TIA 568B
Рисунок 4б.

Контакт 1 — оранжевый / белый
Контакт 2 — оранжевый
Контакт 3 — зеленый / белый
Контакт 4 — синий
Контакт 5 — синий / белый
Контакт 6 — зеленый
Контакт 7 — коричневый / белый
Контакт 8 — коричневый

Рис. 4б. Патч-корд Ethernet — разъем RJ-45 Стандарт EIA / TIA 568B

Это означает, что положительные и отрицательные сигналы напряжения (соответствующие сплошным и полосатым проводам) по-прежнему чередуются в обеих схемах подключения. Кроме того, поскольку пары 2 и 3 в кабеле UTP находятся рядом друг с другом, такая замена не должна существенно изменять расстояния между ними или их электрические взаимодействия (см. Рисунок 2).

Конечным результатом является то, что пути передачи и приема в кабеле переключаются с одной пары проводов на другую пару соседних проводов, и что эти пути одинаковы во всех отношениях, за исключением цвета изоляции, окружающей проводники (которую электроны все равно не вижу).

Единственное, что важно для патч-кабелей Ethernet с точки зрения этих двух стандартов, — это то, что оба конца патч-корда должны быть подключены в соответствии с одним и тем же стандартом.В противном случае это перекрестный кабель, и он не будет правильно работать с большинством устройств (перекрестные кабели более подробно рассматриваются в следующем разделе). Чтобы определить стандарт проводки, используемый для концов соединительного кабеля, удерживайте кабель позолоченными контактами штекера соединителя вверх и фиксирующим язычком вниз, как на двух рисунках выше. После этого будут видны цвета проводов, а контакты будут пронумерованы от 1 до 8 слева направо.

5.1 Остерегайтесь кабелей с алюминиевой оболочкой (CCA)

При покупке сетевых кабелей CAT5e или CAT6 убедитесь, что вы сравниваете яблоки с яблоками.Распространенная тактика «низкозатратных лидеров» — использовать алюминий вместо медной проволоки. Это может привести к проблемам с сетью из-за использования некачественных материалов для передачи сигнала. Проблема усугубляется тем, что между кабелем CCA и кабелем из чистой меди нет визуальных различий.

Стремясь сократить расходы, производители начали использовать алюминиевую проволоку, пропитанную тонким слоем меди. Этот метод позволил создать кабель с алюминиевым сердечником, окруженный тонким слоем меди. Если вы когда-либо покупали коаксиальный кабель, возможно, вы приобрели кабель с медным покрытием.Если поцарапать центральный проводник, золотая медь отслоится и обнажит серебряный металлический сердечник.

Однако характеристики и безопасность кабелей CCA радикально отличаются. Фактически, алюминиевые сетевые кабели нарушают стандарты TIA и IEC для кабелей CAT5e и CAT6 — и не зря!

Риски производительности CCA

Алюминиевые соединительные кабели, часто обозначаемые как CCA или CCE (для Ethernet с медной оболочкой), имеют более высокое затухание, чем кабели из чистой меди. Это приводит к большей потере данных, так как пакеты приходится повторно передавать.Чем больше данных передается повторно, тем медленнее работает ваша сеть. Эти проблемы усугубляются каждым футом используемого кабеля; чем длиннее кабель, тем хуже производительность.

Когда кабель CCA нагревается, он становится хрупким и ломается. Патч-кабель из чистой меди реагирует совершенно иначе. Он сохранит свою форму при нагревании — на самом деле, куртка с большей вероятностью загорится до того, как будут повреждены проводники.

Кабели

CCA имеют сопротивление постоянному току на 55% выше. Это увеличивает количество энергии, которая передается в тепло, и уменьшает количество энергии, которое может быть передано. Эта проблема делает их непригодными для питания через Ethernet (PoE). Эти срезанные углы также влияют на монтажников, потому что алюминиевая проволока создает проблемы при установке.

Из-за более низкой прочности на разрыв алюминиевые кабели могут быть повреждены при вытягивании. Отдельные жилы могут сломаться, что сделает кабель бесполезным, или весь кабель может сломаться. Алюминий также имеет меньший радиус изгиба, чем кабели из чистой меди.Это означает, что вы не сможете так сильно согнуть его, пока он не сломается. Короче говоря, кабели с медной оболочкой более хрупкие, чем кабели из чистой меди.

К началу

6. Какую кабельную систему Ethernet использовать?

Поскольку нет никаких различий в электрических свойствах патч-кордов Ethernet, подключенных в соответствии с любой из спецификаций 568, оба могут безнаказанно использоваться в любой структурированной кабельной системе Ethernet, подключенной в соответствии с одним из этих двух стандартов. Заглядывая вперед, мы видим, что оба одинаково подходят для высокоскоростной передачи данных.Оглядываясь назад, мы видим, что причина существования обеих конфигураций кроется в старом стандарте проводки AT&T 258A, который идентичен стандарту 568B, описанному здесь.

Целью EIA / TIA и других организаций по стандартизации было разработать общий набор правил для всех в различных отраслях, использующих эту технологию, чтобы следовать им. Стандарт EIA / TIA-568-B, в котором определены эти две конфигурации проводки, определяет кабельную систему для коммерческих помещений, которая не является частной собственностью и не является эксклюзивной для конкретного поставщика или отрасли.Таким образом, комитет по стандартам, сформированный двумя организациями, намеревался уменьшить некоторую путаницу в их отрасли, но некоторые из них были возвращены в отношении этих двух стандартов проводки.

Хотя в документации по стандартам указано, что T568A является основным стандартным назначением контактов / пар (T568B указан как альтернативный стандарт для использования только при необходимости для поддержания обратной совместимости), 568B по-прежнему остается преобладающим стандартом проводки для кабельных систем и патч-кордов в США. Состояния.Напротив, оба типа одинаково используются во всем остальном мире, и международные стандарты не определяют предпочтительную спецификацию или технические преимущества при использовании одного над другим.

Таким образом, старый стандарт AT&T оказался очень долговечным, и традиции, кажется, являются основной причиной преобладания стандарта 568B для кабельных систем и коммутационных кабелей в Соединенных Штатах.

К началу

7. Прямые и перекрестные коммутационные кабели

Помимо стандартов на проводку 568A и B, в системах Ethernet обычно используются два типа соединительных кабелей.Они называются прямыми кабелями и перекрестными кабелями, и различия между ними связаны с сетевыми интерфейсами различных компонентов, которые они подключают.

Обычное соединение, для которого используется прямой патч-кабель, — это соединение между ПК и концентратором. На схеме, показанной на рисунке 5, пары передатчика и приемника (TX +, TX-), (RX +, RX-) показаны в местах расположения контактов для интерфейсов ПК (слева) и концентратора (справа).

Рисунок 5.Прямой кабель — 568A Standard
Стандартные соединительные кабели, обычно используемые для подключения компьютеров и других сетевых компонентов к гнездам настенной панели, а также для подключения гнезд настенной панели, в свою очередь, к гнездам «трапецеидального искажения» на патч-панелях

Чтобы передаваемые напряжения (TX +, TX-), передаваемые ПК, принимались (RX +, RX-) на концентраторе, соединительный кабель должен быть проложен прямо от одного конца разъема к другому — просто как следует из названия, без пересечения проводников на обоих концах.То же самое верно и для передачи с концентратора на ПК, при этом пары передачи на интерфейсе концентратора снова соответствуют парам приема на интерфейсе ПК.

В качестве примера перекрестного патч-кабеля диаграмма на Рисунке 6 показывает, как патч-корд должен быть подключен на обоих концах, чтобы соединить два ПК. Конфигурации контактов в двух интерфейсах ПК на этот раз являются зеркальным отображением друг друга, причем первые два контакта (TX +, TX-) используются для передачи данных, а их третий и шестой контакты (RX +, RX-) используются для приема данных.

Рис. 6. Перекрестный кабель — 568A — 568B Стандартный
Обычно используется для соединения компьютеров в сети друг с другом.

Если бы патч-корд был проложен прямо, как на схеме выше, передающие пары для каждого ПК постоянно «разговаривали» друг с другом, а пары приемников постоянно слушали бы болтовню другого, но никакой информации никогда не было бы. обменялся между двумя ПК. Таким образом, провода в перекрестном кабеле также делают то, что подразумевает их название.

Позиции контактов отдельных проводов в парах передающих и принимающих проводов меняются местами внутри концевого разъема кабеля, так что они будут в соответствующих положениях при подключении к другому интерфейсу ПК.

К началу

7.1 DCE (оборудование передачи данных) и DTE (оконечное оборудование данных)

Типичное практическое правило гласит, что прямые кабели соединяют разные типы оборудования Ethernet — например, соединения, идущие от сетевой карты компьютера к концентратору или коммутатору, — а перекрестные кабели соединяют схожие типы оборудования, имеющего схожие интерфейсы, как два ПК в сети.

Это связано с тем, что две схемы подключения изначально использовались для соединения двух широких классов узлов в сетях передачи данных. Первый класс состоял из компонентов, которые обменивались данными только путем пересылки данных (оборудование передачи данных или DCE), а второй из компонентов мог генерировать новые данные, считывая полученные данные и манипулируя ими (оконечное оборудование данных или DTE). Например, сеть со звездообразной топологией может быть построена путем подключения одного устройства DCE (концентратора) к тонне DTE (подключенных к сети компьютеров и периферийных устройств).

T568A — это конфигурация выводов, используемая устройствами DCE, а T568B — конфигурация, используемая устройствами DTE. В общем, DTE будут напрямую взаимодействовать только с компонентами DCE, и наоборот, поэтому для соединения двух одинаковых компонентов необходимы перекрестные кабели. Таким образом, замена передающей и принимающей пар в перекрестном соединительном кабеле обеспечивает удобную маскировку, чтобы сделать DTE похожими на DCE с целью подключения их к другим DTE или сделать DCE похожими на DTE для их соединения. в другие DCE.

Причина преобладания прямых кабелей заключается в том, что большинство концентраторов и настенных розеток имеют внутреннюю разводку для выполнения кроссовера. Фактически, некоторые из новых концентраторов могут различать перекрестные и прямые соединительные кабели, а затем вносить изменения в свою внутреннюю проводку в соответствии с типом, подключенным к ним. Но по большей части вы сами по себе в этой области, поэтому знание того, как отличить два типа соединительных кабелей, может быть очень полезным, так же как это оказывается полезным для этих новых умных концентраторов.

Самый простой способ определить, какой у вас патч-шнур, — посмотреть на оба его конца вместе:

Рис. 7. Прямой кабель — разъемы T568A ИЛИ T568B
Если жилы кабеля сконфигурированы в соответствии со стандартом T568A для обоих концов разъема, то кабель представляет собой прямой патч-корд (Рис. 7). Точно так же, если оба конца кабеля подключены в соответствии со спецификацией T568B, это также прямой патч-корд.

Рисунок 8.Перекрестный кабель — разъемы T568A И T568B Если у вас есть кабель, который проложен в соответствии со стандартом T568A на одном конце, а T568B — на другом конце, то это перекрестный кабель (Рисунок 8). Перекрестные кабели иногда имеют оранжевую или желтую оболочку, чтобы их было легче идентифицировать.

К началу

Загрузить технический документ


К началу

8. Глоссарий — Патч-корды Ethernet

8P8C СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ Разъем с 8-позиционным и 8-проводным компонентами
ПЛЕТЕНЫЙ МЕТАЛЛИЧЕСКИЙ ЭКРАН Высококачественный процесс производства кабеля, при котором некоторые пары проводов многожильного кабеля обернуты плетеным металлическим материалом для уменьшения перекрестных помех.
CONDUCTOR PAIR Определенная витая пара, обычно одна с сплошным основным цветом, а другая с основным цветом с белой полосой.
КРОССОВЕРНЫЕ КАБЕЛИ Обычно используются для соединения компьютеров в сети друг с другом.
CROSSTALK Когда электромагнитное поле, создаваемое одной парой, велико или достаточно сильно, чтобы перейти к местоположению соседней пары, вызывая шум.
DCE «Оборудование для передачи данных». Компоненты общаются только путем пересылки данных.
DTE «Терминальное оборудование данных». Компоненты генерируют новые данные, считывая полученные данные и манипулируя ими.
EMI «Электромагнитные помехи». Помехи, исходящие от других проводящих пар внутри кабеля или близлежащего оборудования.
РАЗЪЕМЫ ВНУТРЕННИЕ Половина системы разъемов с гендерной резьбой. При подключении к соответствующему штекеру, данные могут передаваться через 8-жильный кабель Ethernet от одного разъема к другому через его 8 контактов.
FOIL SHIELDING Высококачественный процесс производства кабеля, при котором некоторые пары проводов и проводов в многожильном кабеле оборачиваются фольгой для уменьшения перекрестных помех.
FTP Кабель «фольгированная витая пара». FTP имеет ту же 4-парную (8-проводную) конфигурацию, что и кабель UTP, но в нем используется один кусок металлической пленки, окружающий все 4 пары. Это дополнительное экранирование в сочетании со скручиванием пар проводов защищает от электромагнитных и радиопомех, но неэффективно против перекрестных помех.
НАРУЖНЫЕ РАЗЪЕМЫ Половина системы разъемов с гендерной резьбой. При подключении к соответствующему гнезду разъема данные могут передаваться через 8-жильный кабель Ethernet от одного разъема к другому через его 8 контактов разъема
MBPS Мегабит в секунду.
RFI «Радиочастотные помехи». Помехи, исходящие от других проводящих пар внутри кабеля или близлежащего оборудования.
РАЗЪЕМ RJ-45 Обозначение Федеральной комиссии по связи (FCC) для зарегистрированного разъема с конфигурацией, аналогичной разъему 8P8C.
ScTP Кабель «экранированная витая пара». ScTP имеет ту же 4-парную (8-проводную) конфигурацию, что и кабель UTP, но в нем используется один кусок металлической пленки или экранирующей оплетки, окружающий все 4 пары. Это дополнительное экранирование в сочетании со скручиванием пар проводов защищает от электромагнитных и радиопомех, но неэффективно против перекрестных помех.
ТВЕРДОПРОВОДНИК Одиночный сплошной провод, обычно из неизолированных медных проводов, диаметром от 22 до 24 единиц AWG (американского калибра проводов).
ЗВЕЗДНАЯ ТОПОЛОГИЯ Топология, допускающая только одно устройство на каждом конце провода, требующая повторителей для более чем двух устройств.
STP Кабель «экранированная витая пара». Применяется экранирование как фольгой, так и металлической оплеткой — максимальная устойчивость ко всем типам помех.
ПРЯМЫЕ КАБЕЛИ Стандартные соединительные кабели, обычно используемые для подключения компьютеров и других сетевых компонентов к гнездам настенной панели, а также для подключения гнезд настенной панели поочередно к гнездам «трапецеидального искажения» на коммутационных панелях.
ПРОВОДНЫЕ КАБЕЛИ Каждый отдельный проводник состоит из пучка жил меньшего сечения внутри витых пар.
ТОПОЛОГИЯ Физический формат сети.
UTP Кабель «неэкранированная витая пара». Самый распространенный сетевой кабель LAN в США, кабели UTP не используют никакого дополнительного электрического экранирования, вместо этого полагаясь на электрический баланс, обеспечиваемый их схемой разводки витой пары, для предотвращения перекрестных помех между парами проводов и для устранения помех. EMI и RFI из внешних источников.

Что такое кроссоверный кабель Ethernet? Сравните кроссовер с коммутационным кабелем — POFTUT

Перекрестный кабель используется для соединения двух устройств одного типа вплотную друг к другу, чтобы обеспечить сетевое соединение. Это также можно назвать прямым подключением к сети Ethernet. Что отличает перекрестный кабель, так это то, что соединительные устройства того же типа, что и два компьютера или два маршрутизатора и т. Д., Где линии передачи данных должны быть перевернуты. Сигналы должны быть пересечены намеренно, где они посылают сигнал, будут получать сигнал, а полученный сигнал будет посылать сигнал для системы-аналога.

Схема подключения кроссовера

Существует две схемы распиновки с именами T568A и T568B . Перекрестный кабель использует обе эти схемы на конце кабеля Ethernet. Вы можете увидеть эту распиновку на следующей диаграмме.

Схема подключения кроссовера

T-568A Распиновка цвета

  • Белый Зеленый
  • Зеленый
  • Белый Оранжевый
  • Синий
  • Белый Синий
  • Оранжевый
  • Белый Коричневый
  • Коричневый

T-568B Цвет Распиновка

  • Белый Оранжевый
  • Оранжевый
  • Белый Зеленый
  • Синий
  • Белый Синий
  • Зеленый
  • Белый Коричневый
  • Коричневый

Мы можем более четко увидеть подключение кроссового кабеля на следующей диаграмме. Для создания перекрестного кабеля выполняются следующие подключения.

  • Разъем A Контакт 1 <-> Разъем B Контакт 3
  • Разъем A Контакт 2 <-> Разъем B Контакт 6
  • Разъем A Контакт 3 <-> Разъем B Контакт 1
  • Разъем A Контакт 6 <-> Разъем B Контакт 2
Схема подключения кроссовера

Использование кроссоверного кабеля

Перекрестный кабель используется в различных случаях, которые показаны на следующих схемах.

  • Switch to Switch
  • Switch to Hub
  • Hub to Hub
  • Router to Router
  • Router to PC
  • PC to PC
Использование перекрестного кабеля Патч

(прямой) кабель против перекрестного кабеля

Перекрестный кабель — альтернатива прямому или коммутационному кабелю.Они используют те же кабели с разными выводами, которые использовались для другого типа соединений.

  • В кроссовере используется другая распиновка для концов, например, если один конец — T-568A, другой конец должен быть T-568B, но в прямом кабеле оба конца будут иметь одинаковую распиновку, например, если один конец — T-568A, другой конец будет Т-568А тоже.
  • Перекрестный кабель будет использоваться для устройств того же типа, где прямой кабель используется для другого типа устройств, где перекрестное соединение контактов не требуется.

Автоматический стандарт MDI для автоматического кроссовера

Auto MDI — это технология, в которой тип кабеля может быть определен и настроен автоматически с помощью программного обеспечения на сетевой карте. Это очень полезно, когда перекрестный кабель можно использовать для подключения различных типов устройств с помощью технологии Auto MDI. Auto MDI обеспечивается сетевой картой. Сегодня большинство сетевых портов, таких как модем, ПК, ноутбук, коммутатор, маршрутизатор, используют автоматический MDI, где нет необходимости подбирать подходящий тип кабеля.

Peak Electronic Design Limited — Схемы подключения Ethernet — Коммутационные кабели — Перекрестные кабели — Token Ring — Экономайзеры

Ethernet (Cat 5) Электрические схемы
Категория 5, Cat5, Cat5e, Cat6, электрические схемы, сетевые кабели, прямой Сквозные кабели, перекрестные кабели, кабели Token Ring, RJ45, UTP, СТП,
инструкция по подключению:
Прямой Сквозной (8-жильный) коммутационный кабель Прямой Сквозной (4-проводный) коммутационный кабель эконом-класса
Прямой Сквозной (6-жильный) кабель для передачи голоса / данных витой (Кроссовер) Аудиокабель Linn
Кроссовер Кабель (8-жильный) Экономика Перекрестный кабель (4-жильный)
Token Ring Кабель Ethernet Экономайзер (экономайзер / сплиттер)
Все эти типы кабелей будут автоматически проанализированы ИТ-службой Atlas. (Прошивка V2 или новее).Идентификация типа кабеля для этих типы кабелей (в том числе неисправные) выполняет Атлас IT (Прошивка V3 или новее). Нажмите здесь для получения подробной информации о продукте.
Кому загрузите эти диаграммы в виде файла PDF и нажмите здесь.

Стандарты электропроводки EIATIA, Стандарты электропроводки EIA TIA, EIA-TIA 568, EIA / TIA 568a и b, Электропроводка EIA-TIA

EIATIA Стандарты проводки — EIA TIA Стандарты проводки — EIA-TIA 568, EIA / TIA 568a и b-EIA-TIA Электропроводка

американка Tech Supply предлагает следующую информацию, чтобы помочь вам сделать вас Подключение CAT 5e EIA / TIA просто и без напряжения. Когда вы закончите свое образование- мы надеемся, что вы вернетесь и купите у нас кабели Cat 5e и CAT 6. У нас есть в наличии полный набор патч-кордов CAT 6 и патч-кабелей CAT 6, включая наши Патч-корды CAT 6 с литой оплеткой и соединительные кабели. Наши патч-корды CAT 6 подходят для как T568A, так и T568B, и предлагаются в нескольких цветах для простая идентификация схемы. Высококачественные патч-корды CAT 6 имеют решающее значение, и иногда упускается из виду, является частью любой высокопроизводительной кабельной системы.В Единственный реальный способ гарантировать работоспособность модульного патч-корда CAT 6 — это проверить каждый Патч-корд CAT 6 для всех комбинаций пар в обоих направлениях после сборки. 100% заводские испытания коробки передач имеют решающее значение для обеспечения качества сборки. процесс.

Максимальное расстояние для проводки 568A / B составляет 90 метров или 300 футов

Обратите внимание, что единственное различие между T568A и T568B состоит в том, что пары 2 и 3 (оранжевый и зеленый) меняются местами. Обе конфигурации соединяют контакты «прямо насквозь», т.е.Например, контакты с 1 по 8 на одном конце соединены с контактами с 1 по 8 на другом конце. Кроме того, одинаковые наборы контактов объединены в пары в обеих конфигурациях: контакты 1 и 2 образуют пару, как и 3 и 6, 4 и 5, 7 и 8. Однако разные пары в кабеле Ethernet идентичны, поэтому можно использовать кабели, проложенные в соответствии с любой конфигурацией в одной установке, без существенных проблем; Могут возникнуть проблемы, связанные с перекрестными помехами (которые обычно сводятся к минимуму путем правильного скручивания пары), но обычно незначительны для всех, кроме самых строгих спецификаций, таких как кабель категории 6.Главное, о чем нужно быть осторожным, — это случайно не соединить концы того же кабеля в соответствии с различными конфигурациями (кроме случаев, когда предполагается создание перекрестного кабеля Ethernet).

Использование для подключения T1

В службе T1 используются пары 1 и 3 (T568A), а разъем USOC-8 подключается в соответствии со спецификацией RJ-48C. Гнездо терминатора Telco часто подключается к разъему RJ-48X, который обеспечивает возвратную петлю передачи-приема при извлечении вилки.

Кабели поставщика

часто имеют перевернутую разводку наконечника и кольца, т. Е. Контакты 1 и 2 перевернуты, или контакты 4 и 5 перевернуты. Это не влияет на качество сигнала T1, который является полностью дифференциальным и использует схему сигнализации с инверсией альтернативной метки (AMI).

Обратная совместимость

Поскольку пара 1 подключается к центральным контактам (4 и 5) разъема 8P8C как в T568A, так и в T568B, оба стандарта совместимы с первой линией разъемов RJ11, RJ14, RJ25 и RJ61, все из которых имеют первую пару центральные штыри этих разъемов.

Если используется вторая линия штекера RJ14, RJ25 или RJ61, она подключается к паре 2 (оранжевый / белый) разъемов, подключенных к T568A, но к паре 3 (зеленый / белый) в разъемах, подключенных к T568B. Это делает T568B потенциально запутанным в телефонных приложениях.

Из-за различных пар контактов разъемы RJ25 и RJ61 не могут принимать линии 3 или 4 от T568A или T568B без разделения пар. Это, скорее всего, приведет к неприемлемым уровням гула, перекрестных помех и шума.

Теория

Первоначальная идея подключения модульных разъемов, примером которой являются зарегистрированные разъемы, заключалась в том, что первая пара должна располагаться в центральных положениях, следующая пара — в следующих крайних положениях и так далее.Кроме того, экранирование сигнала может быть оптимизировано путем чередования контактов «под напряжением» и «заземления» каждой пары. Как видите, терминаторы TIA / EIA-568-B немного отличаются от этой концепции. Это связано с тем, что на 8-позиционном разъеме это приводит к разводке контактов, в которой крайняя пара находится слишком далеко друг от друга, чтобы удовлетворить электрические требования высокоскоростных протоколов LAN.

Если мы применяем цветовой код 568A и показываем все восемь проводов, наша распиновка выглядит как это:

Примечание что контакты 4, 5, 7 и 8, а также синяя и коричневая пары не используются ни в одном стандарте. Вопреки тому, что вы можете прочитать в другом месте, эти контакты и провода не используются. или требуются для реализации дуплексной связи 100BASE-TX — они просто тратятся впустую.

Однако, настоящие кабели не так просты физически. На схемах оранжевый пара проводов не смежные. Синяя пара перевернута. Правый конец матча Гнезда RJ-45 и левого торца нет. Если, например, перевернуть левую часть «прямого» сквозного кабеля 568A для подключения к разъему 568A — сделайте один поворот на 180 ° на всем кабеле из конца в конец, скрутите вместе и переставьте подходящих пар, получаем следующие баночки с червями:

Это еще больше подчеркивает, я надеюсь, важность слова «поворот» в создании сетевые кабели, которые будут работать.Нельзя использовать плоский раскрученный телефонный кабель. для сетевого кабеля. Кроме того, вы должны использовать пару скрученных проводов для подключения набор контактов передатчика к соответствующим контактам приемника. Вы не можете использовать провод из одной пары, а другой провод из другой пары.

Хранение Принимая во внимание вышеупомянутые принципы, мы можем упростить схему для 568A с прямым проходом кабель раскручиванием проводов, за исключением скручивания всего кабеля на 180 °, и загибая концы вверх. Аналогичным образом, если мы поменяем местами зеленые и оранжевые пары на схеме 568A мы получим упрощенную схему для 568B прямо через кабель.Если мы скрестим зеленую и оранжевую пары на схеме 568A, мы получим на упрощенной схеме для кроссового кабеля. Все три показаны ниже.

Топологии структурированных кабельных систем

TIA / EIA-568-B определяет иерархическую архитектуру кабельной системы, в которой основное кросс-соединение (MCC) подключается через топологию звезды через магистральные кабели к промежуточным кросс-соединениям (ICC) и горизонтальным кросс-соединениям (HCC). . В традициях проектирования электросвязи использовалась аналогичная топология, и многие люди называют кросс-соединения своими старыми, нестандартными именами: «распределительные рамы» (с различными иерархиями, называемыми MDF, IDF и коммутационными шкафами). Магистральные кабели также используются для соединения входных устройств (таких как точки разграничения телекоммуникационных компаний) с основным кросс-соединением. Максимально допустимая длина магистрального кабеля варьируется от 300 м до 3000 м, в зависимости от типа и использования кабеля.

Горизонтальные перекрестные соединения обеспечивают точку консолидации всех горизонтальных кабелей, которые простираются по звездообразной топологии на отдельные рабочие зоны, такие как кабины и офисы. Согласно TIA / EIA-568-B, максимально допустимое расстояние между кабелями по горизонтали варьируется от 70 до 90 м для кабелей типа витая пара, в зависимости от длины и калибра патч-корда.Длина оптоволоконного горизонтального кабеля ограничена 90 м. В горизонтальных кабелях допустимы дополнительные точки консолидации или переходные точки, хотя многие отраслевые эксперты не рекомендуют их использовать.

В рабочей зоне оборудование подключается к горизонтальной кабельной разводке патч-кордами.

TIA / EIA-568-B также определяет характеристики и требования к кабелям для входных помещений, аппаратных и телекоммуникационных помещений.

Прерывание T568A и T568B

Возможно, наиболее широко известная и обсуждаемая особенность TIA / EIA-568-B.1-2001 — это определение назначения контактов / пар для восьмижильных кабелей 100-омных симметричных витых пар, таких как кабели неэкранированной витой пары (UTP) категорий 3, 5 и 6. Эти назначения называются T568A и T568B, и они определяют распиновку или порядок соединений для проводов в 8-контактных вилках и розетках модульных разъемов 8P8C (часто неправильно называемых RJ45). Хотя эти определения занимают только одну из 468 страниц в стандартах документов, им уделяется непропорционально много внимания.Это связано с тем, что кабели, оконцованные разными стандартами на каждом конце, не будут нормально работать.

TIA / EIA-568-B указывает, что горизонтальные кабели должны быть оконцованы с использованием назначения контактов / пар T568A, «или, опционально, в соответствии с [T568B], если это необходимо для размещения определенных 8-контактных кабельных систем». Несмотря на эту инструкцию, многие организации продолжают внедрять T568B по разным причинам, в основном связанным с традициями (T568B эквивалентен AT&T 258A). Рекомендации Федеральной системы электросвязи США по национальным системам связи не признают T568B.

Основной цвет первой пары — синий, второй — оранжевый, третий — зеленый и четвертый — коричневый. Каждая пара состоит из одного проводника сплошного цвета и второго проводника белого цвета с полосой того же цвета. Конкретные назначения пар для контактов разъема различаются между стандартами T568A и T568B.

Смешивание коммутационных шнуров с концевой заделкой T568A и горизонтальных кабелей с заделкой T568B (или наоборот) не вызывает проблем с распиновкой на предприятии. Хотя это может очень незначительно ухудшить качество сигнала, этот эффект незначителен и, конечно же, не больше, чем тот, который возникает при смешивании марок кабелей внутри канала.

Позвонить Нам до 13:00 — и мы отправляем в тот же день!

Литой Патч-корд CAT 6 Типичный Патч-корд CAT 5e с ботинком

Наши Патч-корды CAT 6 используют совместимый многожильный провод, как указано в последних опубликованных документах. Рекомендации TIA для обеспечения адекватного «гибкого срока службы» и долгосрочной целостности каналов. Все наши патч-корды CAT 6 имеют качественную конструкцию для поддержания качества. передачи сигнала в кросс-коннекте, что имеет решающее значение для производительности всей кабельной системы Используйте наши патч-корды для всех типов сетей, голосовых и даже видеоприложения (с использованием балунов).Они одобрены для использования с 20Base-T, 100Base-T, 1000Base-T и Token Ring-type 3. Каждый из них полностью соответствует требованиям Кот. 5e и превосходит требования Ethernet IEEE 802.3ab и Token Ring UTP IEEE 205.5, (Категория 5e и Категория 6) и продукты патч-кордов включая структурированные кабельные продукты, кабель для умного дома, панели для умного дома и Тестеры CAT 5-6.

Американский Компания Tech Supply имеет на складе тысячи патч-кордов CAT5e, патч-кордов CAT6 и Наши патч-корды CAT6 со скидкой всегда являются лучшими ценами на патч-корды CAT 5e в Гарантия США — на наших трех складах имеется полный набор исправлений CAT 5 шнуры, патч-кабели CAT 5e, патч-корды CAT 5e и патч-корды CAT 6 которые соответствуют всем стандартам EIA / TIA 568 A / B для стандартов Категории 5e и Категории 6. Все наши патч-корды CAT5e и патч-корды CAT 6 соответствуют всем стандартам EIA / TIA 568 A / B. Патч-корды категории 5e доступны в 11 ярких цветах. Патч-корды UTP также доступны во многих стандартных конфигурациях, а также адаптированы для всех ваши сетевые потребности. Все патч-корды проходят 100% проверку на работоспособность и целостность. в соответствии с отраслевыми стандартами. наши патч-кабели CAT 5e, произведенные в США. настраиваются, включая длину, цвет, схему подключения и маркировку. Если ты не видишь продукт на нашем сайте, пожалуйста, позвоните нам, чтобы получить полное обновление продукта.В связи к недавним колебаниям цен на медь, свинец и пленум , мы советуем вам сначала ПОЗВОНИТЬ в наши офисы, чтобы узнать актуальную цену по номеру

Discount Патч-корды CAT 5e по цене от 0,69 долл. США за штуку для оптовых закупок — За подробностями обращайтесь по телефону s- Заказы, полученные до 13:00 — отправлены в тот же день

(866) 650- 3282 ————————————————— ———————————— (866) 342-3721

Типичный Литой патч-корд CAT 5e Патч-корд CAT 5e

Новый Офис в Южной Калифорнии (619) 573-4164

LOW ЦЕНА ГАРАНТИЯ : American Tech Supply не будет ПРОДАНО . Просто предоставьте нам письменный цитата любого американского конкурента и American Tech Supply ВСТРЕЧАЕТ или ПРЕВОСХОДИТ их цена! Позвоните нам для получения дополнительной информации по телефону (866) 342-3721

Схемы разводки кабелей Cat5e и стандарты разводки 568A и 568B

В данном руководстве по разводке кабелей подчеркиваются различия между этими стандартами проводки. Он также дает представление об этапах создания стандартных и перекрестных кабелей.

Стандарты 568A и 568B были разработаны для обеспечения более эффективной связи на больших расстояниях в кабельном сегменте Cat5e, чем при использовании нестандартных схем.Волоконно-оптический кабель — единственная среда, полностью защищенная от перекрестных помех и электромагнитных помех, поскольку для передачи данных используется свет, а не электрический ток.

Цветовые кодовые схемы 568A и 568B используются для правильного подключения восьмипозиционных модульных вилок RJ45. Оба цветовых кода утверждены стандартами на проводку Американского национального института стандартов / ассоциации телефонной промышленности / ассоциации электронной промышленности (ANSI / TIA / EIA). Между двумя схемами подключения нет разницы в возможности подключения или производительности при подключении от одного устройства к другому, если устройства подключены по одной и той же схеме.Единственный случай, когда одна схема имеет преимущество перед другой, — это когда один конец сегмента подключен к модульному устройству, а другой конец — к блоку перфорации. В этом случае схема 568A имеет то преимущество, что имеет более естественное расположение пар на стороне перфорированного блока.

Кабели обычно состоят из восьми проводов, скрученных вместе в четыре пары. Каждая пара легко идентифицируется одним из четырех основных цветов и предназначена для передачи сигнала и его возврата. Схема подключения 568A признана предпочтительной схемой подключения для стандартного использования, поскольку она обеспечивает обратную совместимость как для однопарной, так и для двухпарной проводки с кодами универсального заказа на обслуживание (AT&T) USOC. Постановления правительства США требуют использования предпочтительного стандарта 568A для проводки, установленной в соответствии с федеральными контрактами.

Однако N-Tron принял стандарт 568B, поскольку он сегодня наиболее широко используется в отрасли. Он соответствует более старому цветовому коду AT&T 258A. Он также одобрен стандартом ANSI / TIA / EIA. Эта схема предоставляет одну пару для обратной совместимости со схемой подключения USOC. Эта иллюстрация поможет определить различия между цветовыми схемами 568A и 568B.Разница между ними в том, что оранжевая и зеленая пары меняются местами, как показано.

Эти стандарты определяют максимальную длину сегмента 100 метров между двумя устройствами. Эта длина включает коммутационные панели и кабели. Когда требуются более длинные расстояния, может потребоваться использование коммутаторов, повторителей или оптоволоконных сетей.

Кабель может быть проложен с правильной непрерывностью, но не обязательно с правильным парным соединением. Это часто случается, когда кабель терминирован последовательно на обоих концах, но в неправильном порядке.Для обнаружения этого типа ошибки требуется динамический тест или тест переменного тока. Если единственной ошибкой является ошибка разделенной пары, кабель будет иметь правильную целостность, но, вероятно, вызовет перекрестные помехи.

Перекрестные помехи — это перетекание сигналов, переносимых одной парой проводников, на другую пару посредством электрической индукции. Проводникам не нужно соприкасаться друг с другом, поскольку перекрестные помехи передаются магнитно. Это нежелательный эффект, который может вызвать медленную передачу или полностью заблокировать передачу сигналов данных по длинному сегменту кабеля.Скручивание проводов в кабеле Cat5e предназначено для значительного уменьшения перекрестных помех и их побочных эффектов.

Точно так же электромагнитные помехи (EMI) — это нежелательный сигнал, который индуцируется в кабеле. Разница в том, что электромагнитные помехи обычно возникают из-за внешнего по отношению к кабелю источника. Это может быть кабель или устройство электропитания или, в некоторых случаях, смежные кабели Cat5e, которые не соответствуют стандартам 568A и 568B.

Затухание — это потеря сигнала в сегменте кабеля из-за сопротивления провода плюс другие электрические факторы, вызывающие дополнительное сопротивление.Более длинная длина кабеля, плохие соединения, плохая изоляция, высокий уровень перекрестных помех и электромагнитных помех увеличивают общий уровень затухания.

Создание перекрестных кабелей Cat5e
Два коммутатора Ethernet могут быть соединены вместе с помощью стандартного соединительного кабеля, если оба устройства совместимы со стандартом MDIX. По сути, стандарт MDIX автоматически выполняет функции кроссовера без пользовательской настройки. Это позволяет переключателю правильно выровнять проводники внутри.В некоторых ситуациях подключение аналогичных устройств, таких как устаревшие концентраторы или сетевые интерфейсные карты, может осуществляться с помощью перекрестного кабеля. Следовательно, сам кабель будет физически выполнять функцию кроссовера. Перекрестный кабель можно легко создать, используя схему 568A на одном конце и схему 568B на другом конце, как показано на иллюстрации 568A 568B.

Ссылка
Схемы подключения кабеля Cat5e, N-tron, Inc

Цветовые коды проводки Ethernet, используемые для подключения к Интернету

EIA / TIA (ISDN) СТАНДАРТ T568A
ПАРА PIN # КОД ЦВЕТА
T1
R1
T2
R2
T3
R3
T4
R4
5
4
3
6
1
2
7
8
Белый / Синий
Синий / Белый
Белый / Оранжевый
Оранжевый / Белый
Белый / Зеленый
Зеленый / Белый
Белый / Коричневый
Коричневый / Белый
AT&T T568B
ПАРА PIN # КОД ЦВЕТА
T1
R1
T2
R2
T3
R3
T4
R4
5
4
1
2
3
6
7
8
Белый / Синий
Синий / Белый
Белый / Оранжевый
Оранжевый / Белый
Белый / Зеленый
Зеленый / Белый
Белый / Коричневый
Коричневый / Белый
USOC 4 ПАРЫ
ПАРА PIN # КОД ЦВЕТА
T1
R1
T2
R2
T3
R3
T4
R4
5
4
3
6
2
7
1
8

Белый / Синий
Синий / Белый
Белый / Оранжевый
Оранжевый / Белый
Белый / Зеленый
Зеленый / Белый

Белый / коричневый
Коричневый / белый

ПАРЫ USOC 1-2-3
ПАРА PIN # КОД ЦВЕТА

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
