Разъем кабеля Apple iPhone (1G, 3G, 3GS, 4, 4S) распиновка и описание @ pinouts.ru

This connector also exists in most Apple iPod MP3 players (iPod 3G, 4G, 5G Video, 5.5G Video, Nano (1G, 2G, 3G, 4G), Mini, Classic, Touch, Touch 2G)

Pin	Signal	Description
1	GND	Ground (-), internally connected with Pin 2 on iPhone motherboard
2	GND	Audio & Video ground (-), internally connected with Pin 1 on iPod motherboard
3	Right	Line Out — R (+) (Audio output, right channel) . See also Apple iPhone headset  connector pinout
4	Left	Line Out — L(+) (Audio output, left channel)
5	Right In	Line In — R (+)
6	Left In	Line In — L (+)
8
9
10
11	GND	If connected to GND the iPhone sends audio signals through pin 3-4, otherwise it uses onboard speaker.
12	Tx	iPhone sending line, Serial TxD
13	Rx	iPhone receiving line, Serial RxD
14	RSVD	Reserved
15	GND	Ground (-), internally connected with pin 16 on iPhone motherboard
16	GND	USB GND (-), internally connected with pin 15 on iPhone motherboard
17	RSVD	Reserved
18	3.3V	3.3V Power (+) ?
19,20	+12V	Firewire Power 12 VDC (+)
21	Accessory Indicator/Serial enable	Different resistances indicate accessory type:   1kOhm — docking station, beeps when connected    68kOhm — makes iPhone 3g send audio through line-out without any messages 500kOhm — related to serial communication / used to enable serial communications Used in Dension Ice Link Plus car interface   1MOhm — Belkin auto adaptor, iPod shuts down automatically when power disconnected Connecting pin 21 to ground with a 1MOhm resistor does stop the ipod when power (i.e. Firewire-12V) is cut. Looks to be that when this pin is grounded it closes a switch so that on loss of power the Ipod shuts off. Dock has the same Resistor.
22	TPA (-)	FireWire Data TPA (-)
23	5 VDC (+)	USB Power 5 VDC (+)
24	TPA (+)	FireWire Data TPA (+)
25	Data (-)	USB Data (-)
26	TPB (-)	FireWire Data TPB (-)
27	Data (+)	USB Data (+) Pins 25 and 27 may be used in different manner. To charge an iPhone 3G / iPod Touch 2nd gen or Ipod Classic (6th Gen), usb data- (25) should be at 2.8v, usb data+(27) should be at 2.0v. This can be done with a few simple resistors: 33k to +5v (23) and 22k to gnd(16) to obtain 2v and 33k to +5v and 47k to gnd to obtain 2.8v. This is a notification to the iphone that it is connected to the external charger and may drain amps from the usb. It’s also possible to charge the iPod’s or iPhone’s battery to make use the of internal +3.3v output (18) terminal to connect the USB Data + (27) thru a 47k ohms resistor and the USB Data- (25) thru a 47k resistor to the USB Power source +5v (23).  This way the USB function is still useable for normal operations and makes it easier the fit in a plug. The resistors are not to critical 2x 150k’s still work.
28	TPB (+)	FireWire Data TPB (+)
29,30	GND	FireWire Ground (-)

Back side of dock connector;
 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30
 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29

Pins 1,2 connected on motherboard.
Pins 15,16 connected on motherboard.
Pins 19,20 connected on motherboard.
Pins 29,30 connected on motherboard.

If you disassemble the original Apple iPhone dock connector cable and look at the connector itself, on the back side, where it is soldered, you can see the number 1 and 30 (e.g. pin 1 and 30). In this description NUMBERING is INVERSED: pin 1 is pin 30 and pin 29 is pin 2, so, don’t look at numbers on connector.

This device may be connected to the firewire computer port by straight cable (TPB+/-, TPA +/- should be twisted pairs in cable). It seems there are no file transfer allowed, but it can charge via this interface.



Lightning (коннектор) — Википедия

Материал из Википедии — свободной энциклопедии

Apple Lightning коннектор У этого термина существуют и другие значения, см. Lightning.

Apple Lightning (8-контактный разъём) — компьютерный разъём, используемый с 2012 года в портативной технике Apple: телефонах, планшетах и медиаплеерах. Стал более компактной заменой ранее применявшегося в продуктах компании Apple 30-контактного коннектора, а позже и разъёма TRS для подключения наушников.

В данный момент данный разъём используется во всех смартфонах Apple, начиная с IPhone 5, планшетах, начиная с IPad mini и во всех медиаплеерах, начиная с IPod nano.

Этот разъём позволяет передавать только цифровые сигналы, тогда как предыдущий разъём также передавал несколько аналоговых сигналов. В отличие от 30-контактного разъёма, может вставляться в устройство обеими сторонами^[1].

Lightning был представлен во время специального мероприятия Apple для СМИ 12 сентября 2012 года.^[2]

В сентябре 2016 года были представлены смартфоны iPhone 7 и iPhone 7 Plus, использующие разъём Lightning для подключения проводных наушников^[3][4].

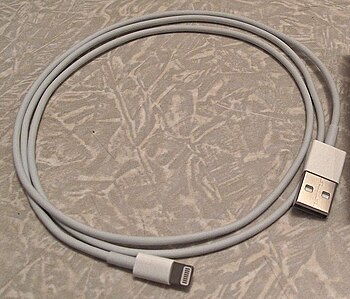

Кабель, позволяющий подключать устройства с Apple Lightning к компьютерам с USB-интерфейсом (MD818)

Кроме кабелей с разъёмами Lightning (с одного конца) и USB (с другого конца), существуют адаптеры Lightning в microUSB, которые предназначены для подключения устройств с разъёмом Lightning (iPhone 5, iPod Touch 5-го поколения, iPod nano седьмого поколения, а также в планшетах iPad 4 и iPad mini) к microUSB кабелям для синхронизации содержимого и подзарядки аккумуляторов устройств. Выпущены переходники из Lightning в VGA и HDMI

[5].

С сентября 2016 года выпускается переходник с Lightning на классический TRS minijack 3,5 мм для подключения наушников, по цене около 10 долларов^[6]. Данный переходник входит в комплект поставки iPhone 7/Plus, iPhone 8/Plus/X и совместим с любым устройством Apple с разъёмом Lightning и установленной операционной системой iOS 10 или новее^[7].

Размеры разъёма — 6,7 мм на 1,5 мм.

Lightning стал одним из первых популярных разъёмов, которые можно вставлять обеими сторонами. Вслед за ним были разработаны и другие сходные двухсторонние (реверсируемые) разъёмы, например, USB Type-C в семействе USB

[8].

1. ↑ Apple’s Lightning Connector: What You Need to Know // PC Magazine, November 6, 2012
2. ↑ Pollicino, Joe. Apple’s September 12th event roundup: iPhone 5, new iPods, iOS 6, Lightning and everything else (неопр.). Engadget (September 12, 2012). Дата обращения 5 октября 2012. Архивировано 22 января 2013 года.
3. ↑ Apple kills headphone jack (1878 – 2016). RIP. (англ.), TechCrunch (7 september 2016). Дата обращения 8 сентября 2016.
4. ↑ Goodbye, headphone jack: Apple iPhone 7 ships with Lightning headphones and dongle (англ.), CNET (September 7, 2016).
   Дата обращения 8 сентября 2016.
5. ↑ Dan Frakes. Lightning: the iPhone’s new connector (неопр.). MacWorld (13-09-2012). — «a new dock connector. Apple has done away with its proprietary—and nine-year-old—30-pin connector in favor of a new, smaller alternative.». Архивировано 28 октября 2012 года.
6. ↑ Apple’s Lightning Headphone Dongle Is Surprisingly Cheap (англ.), Gizmodo (7 September 2016). Дата обращения 8 сентября 2016.
7. ↑ Lightning to 3.5 mm Headphone Jack Adapter (англ.). Apple. Дата обращения 15 октября 2016.
8. ↑ Reversible, tiny, faster: Hands-on with the USB Type-C plug // Ars Technica, 2014-09  (англ.)

Apple Lightning connector распиновка и описание @ pinouts.ru

Pin Number	Pin Name	Description
1	GND	ground
2	L0p	lane 0 positive
3	L0n	lane 0 negative
4	ID0	identification/control 0
5	PWR	power (charger or battery)
6	L1n	lane 1 negative
7	L1p	lane 1 positive
8	ID1	identification/control 1

Apple Lightning interface is adaptive — the controller chip dynamically assign pins function according to plugged device.

The Apple Lightning connector plug can be inserted with either side facing up (the processor inside the plug detects the plug’s orientation and routes the electrical signals to the correct pins).Two differential pair lanes (L0p/n and L1p/n) may swap in IC of device connector (lanes don’t swap if accessory identification chip connect to ID0 pin).

Two differential pair lanes (L0p/n and L1p/n) may swap in IC of device connector (lanes don’t swap if accessory identification chip connect to ID0 pin) also you don’t want to swap out cables with another iPID0 pin) also you don’t want to swap out cables with another iPhone/iPad user as there seems to be memory issues if you do; your device will no longer charge w/ the shared Lightning Cable.

Apple included an authentication chip in the Lightning cables which was already explored and reproduced by some chinese manufacturers. There has to be a 2V DC power source down the ID rail for the connections to transfer data

Распиновка, распайка кабеля для ipod nano и его копий.

Фото: USB кабель для ipod nano (click для увеличения)

После публикации предыдущей статьи о переходниках USB <=> miniUSB, я заинтересовался переходниками в уже рассмотренных плеерах копия ipod nano g3 и копия ipod nano g4. Кaк устроен этот кабель? Как его отремонтировать в случае необходимости? И самый интересный вопрос: совместим ли он с оригиналом?

Для начала пришлось разобрать кабель клона и посмотреть, как он устроен.

Фото: USB кабель для копии ipod nano (click для увеличения)

Итого мы видим, что у нас задействовано только 4 из 30и разъемов.

04 – инфо плюс
06 – инфо минус
08 – питание
15 – земля

Разпиновку USB порта, читайте в тут.

В Интернете я нашел информацию о распиновки 30и пинового разъема оригинального плеера айпод. Ниже привожу описание каждого вывода разъема на английском языке.

Фото: 30и пиновый разъем ipod nano (click для увеличения)

Информацию о распиновки 30и пинового разъема оригинального плеера айпод

Pin	Signal	Description
1	GND	Ground (-), internally connected with Pin 2 on iPod motherboard
2	GND	Audio & Video ground (-), internally connected with Pin 1 on iPod motherboard
3	Right	Line Out – R (+) (Audio output, right channel)
4	Left	Line Out – L(+) (Audio output, left channel)
5	Right In	Line In – R (+)
6	Left In	Line In – L (+)
8	Video Out	Composite video output (only when slideshow active on iPod Photo)
9	S-Video Chrominance output	for iPod Color, Photo only
10	S-Video Luminance output	for iPod Color, Photo only
11	AUDIO_SW	If connected to GND the iPhone sends audio signals through pin 3-4, otherwise it uses onboard speaker.
12	Tx	ipod sending line, Serial TxD
13	Rx	ipod receiving line, Serial RxD
14	RSVD	Reserved
15	GND	Ground (-), internally connected with pin 16 on iPod motherboard
16	GND	USB GND (-), internally connected with pin 15 on iPod motherboard
17	RSVD	Reserved
18	3.3V	3.3V Power (+) Stepped up to provide +5 VDC to USB on iPod Camera Connector. If iPod is put to sleep while Camera Connector is present, +5 VDC at this pin slowly drains back to 0 VDC.
19,20	+12V	Firewire Power 12 VDC (+)
21	Accessory Indicator/Serial enable	Different resistances indicate accessory type: 1kOhm – iPod docking station, beeps when connected 10kOhm – Takes some iPods into photo import mode 68kOhm – makes iPhone 3g send audio through line-out without any messages 500kOhm – related to serial communication / used to enable serial communications Used in Dension Ice Link Plus car interface 1MOhm – Belkin auto adaptor, iPod shuts down automatically when power disconnected Connecting pin 21 to ground with a 1MOhm resistor does stop the ipod when power (i.e. Firewire-12V) is cut. Looks to be that when this pin is grounded it closes a switch so that on loss of power the Ipod shuts off. Dock has the same Resistor.
22	TPA (-)	FireWire Data TPA (-)
23	5 VDC (+)	USB Power 5 VDC (+)
24	TPA (+)	FireWire Data TPA (+)
25	Data (-)	USB Data (-)
26	TPB (-)	FireWire Data TPB (-)
27	Data (+)	USB Data (+) Pins 25 and 27 may be used in different manner. To force the iPod 5G to charge in any case, when USB Power 5 VDC (pin 23) is fed, 25 must be connected to 5V through a 10kOhm resistor, and 27 must be connected to the Ground (for example: pin 1) with a 10kOhm resistor. iPod 5G can also be forced to charge by attaching the data + and the data – pins to the 5v via a 10k Ohm resistor ( BOTH PINS) and connecting pin 16 to the 5v (ground). (Confirmed working with iPod 5G 20GB). This provides 500mA of current for charging. For quicker charing, up to 1A, see below. To charge an iPhone 3G / iPod Touch 2nd gen or Ipod Classic (6th Gen), usb data- (25) should be at 2.8v, usb data+(27) should be at 2.0v. This can be done with a few simple resistors: 33k to +5v (23) and 22k to gnd(16) to obtain 2v and 33k to +5v and 47k to gnd to obtain 2.8v. This is a notification to the iphone that it is connected to the external charger and may drain amps from the usb. To charge iPod Nano pins 25 and 27 should be tied together and then connected to a 10K ohm resistor, and the other side of this resistors then needs to be connected to 5v power. It’s also possible to charge the iPod’s or iPhone’s battery to make use the of internal +3.3v output (18) terminal to connect the USB Data + (27) thru a 47k ohms resistor and the USB Data- (25) thru a 47k resistor to the USB Power source +5v (23). This way the USB function is still useable for normal operations and makes it easier the fit in a plug. The resistors are not to critical 2x 150k’s still work.
28	TPB (+)	FireWire Data TPB (+)
29,30	GND	FireWire Ground (-)

Вывод: кабель полностью взаимозаменяем. И для простой зарядки и обмена информацией с компьютером, вполне может подойти кабель и от копии. Обратите внимание, что в первый раз мы считали выводы на разъеме провода, а в таблице приведены выводы самого плеера, которые являются зеркальным отображением разъема шнурка. Т.е. 3ий вывод на шнурке, соответствует 3ему с конца выводу на плеере. В подтверждение сказанного, лично я использовал переходник от клона для подключения ipod Classic к компьютеру. При этом Никах проблем не обнаружил, плеер отлично взаимодействовас с компьютером.

Отдельно хочется заметить: автор данной статьи не может вам гарантировать, что каждый переходник, внешне похожий на оригинал, будет работать так, как описано в данной статье. НО используя знания, полученные на данной странице, вам проще будет проверить работоспособность имеющегося в наличие переходника, а также предотвратить нежелательные последствия.

Читайте также:

Внутреннее устройство разъема Lightning в iPhone 5

Как и о большинстве функций iPhone 5, о новом уменьшенном разъеме Lightning стало известно еще до официальной презентации смартфона. Правда, из размытых фото сложно было понять, что новый интерфейс — это не просто компактный вариант традиционного 30-контактного порта Apple. Новый кабель двусторонний, и за новую функциональность, которую добавила компания, придется платить пользователям.

Разъем Lightning — это 8-пиновый стандарт, но у каждого кабеля — 16 контактов. Таким образом, как бы вы не подключили его к iPhone 5, у вас получится с первого раза. Почему так выходит, подробно рассказали в издании PCWeek, и оказалось, что все намного сложнее, чем кажется на первый взгляд.

На каждой стороне Lightning — контакты, пронумерованные от 1 до 8. Путем проверки эксперты выяснили, что первый сверху порт служит для питания через USB, и что разъемы симметричны, то есть восьмой выполняет ту же функцию. Таким образом, если вы перевернете штекер, то контакт для питания все равно будет на месте.

Контакты для передачи данных, однако, совершенно отличаются, они асимметричны. То есть, если вы повернете коннектор, то они окажутся не в тех местах, где надо. Например, если посмотреть на второй снизу «пин» для данных, то он электрически соединен со вторым сверху. Так что, когда вы повернете штекер, контакты кабеля соединятся не с теми контактами смартфона.

Эксперты объясняют это странное обстоятельство следующим образом: iPhone 5 динамически присваивает функции «пинам» при помощи специального чипа внутри телефона. Apple отметила, что разъем Lightning использует только те контакты, которые нужны для конкретных приложения и аксессуаров. iPhone 5, очевидно, проверяет тип передаваемых данных и меняет настройки на лету.

В результате всего этого, вы можете подключать Lightning как хотите, и у этого разъема есть возможности для роста в будущем. Но сложность этого интерфейса можно объяснить чипом аутентификации внутри кабеля. Он расположен на пути провода V+, так что без него кабель работать не будет.
