распиновка 24 pin и 20+4pin и другие разъемы

При желании произвести апгрейд персонального компьютера часто возникает вопрос о совместимости комплектующих, разъемов и мощности блока питания. Для обновления конфигурации ПК с целью увеличения его производительности могут заменяться материнские платы, процессор, планки памяти, интегрироваться более мощная видеокарта.

И если при замене звуковой или графической карты следует обратить внимание на соответствие гнезд на материнской плате, то при необходимости поменять «мать» важна и распиновка 24 pin блока питания.

Блок питания PC и принцип его работы

Блок питания компьютера использует сетевое напряжение стандартного уровня 230V с частотой 50Hz (Россия). Принцип работы довольно прост: сетевое напряжение выпрямляется, чистится и с помощью генератора преобразуется в сигнал высокой частоты с размахом 310V+. А маленький высокочастотный трансформатор преобразует высокое напряжение в нужные для PC уровни с последующим выпрямлением. Присутствуют в БП также стабилизация напряжения и защиты по току, напряжению и в продвинутых моделях по температуре.

А теперь разберемся с распиновкой 24 pin блока питания.

PC и напряжения, необходимые для работы

Для работы современного компьютера от блока питания требуются следующие уровни напряжения: +3.3 вольт, +5 вольт, +12 вольт. Последнее (+12V) подается на двигатели, вентиляторы и подсветку, а низкие (+3.3V и +5V) используются для питания цифровых схем.

Самый большой разъем блока питания ATX 24pin

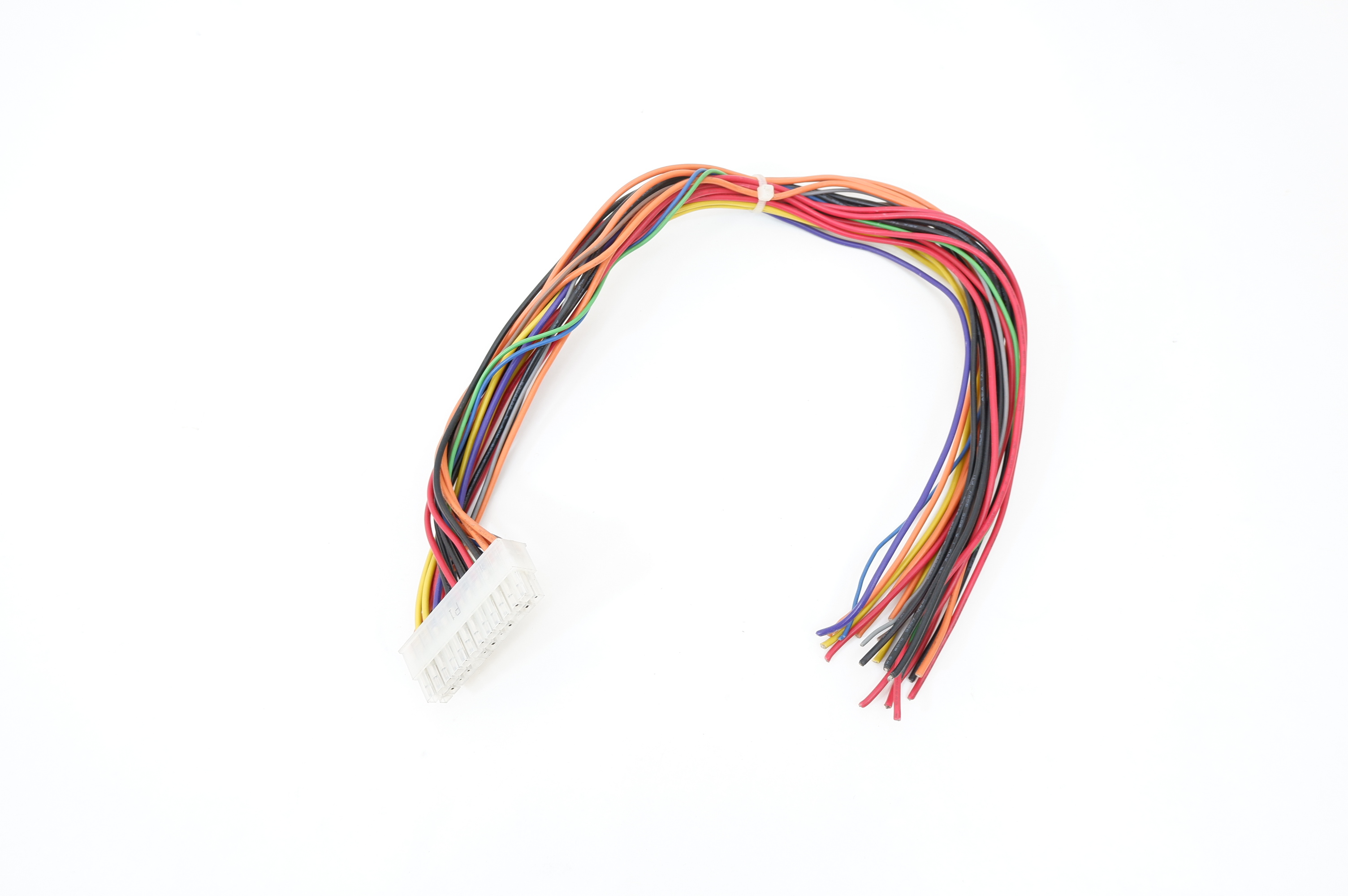

Самый большой кабель с разъемом блока питания — 24 pin, или 20+4, как он иногда называется еще. Разъем на 20 pin применялся для старых плат. Сейчас это практически одно и то же. Разница лишь в съемной дополнительной фишке на 4pin, за счет чего поддерживаются платы нового образца, требующие более плотного энергетического рациона.

В этом разъеме выполнена распиновка 24 Pin, и блок питания имеет все вышеперечисленные напряжения. Также есть служебные контакты для включения и выключения компьютера и для подачи питания от дежурного источника.

Важная особенность этого разъема — его можно вставить в гнездо строго в одном положении. Обеспечено это тем, что все контакты (pin) имеют разную геометрическую форму. Можете убедиться в этом сами, но не стоит усердствовать — платы очень хрупкие.

Распайка 24 pin у блока питания

Для удобства и простоты все провода напряжения БП и все служебные контакты имеют свой цвет изоляции. Стоит их запомнить на будущее. Попробуем перечислить их, итак:

  1. Черный цвет — общий провод (COM). Относительно него измеряются все напряжения на выходе блока питания.
  2. Красный цвет — +5 вольт.
  3. Желтый цвет — +12 вольт.
  4. Оранжевый цвет — +3,3 вольта.
  5. Синий цвет — минус 12 вольт.
  6. Зеленый (салатовый) — включение БП (PS-ON). Для включения (и выключения) блока питания надо кратковременно замкнуть этот контакт на черный провод. В дополнительном разъеме 4pin для версии 20+4 продублированы напряжения +12V, +5V и +3.3V.

Как видите, ничего сложного в распиновке 24 pin блока питания современного компьютера нет.

Дополнительные разъемы

Кроме главного разъема из современного блока питания выходят также дополнительные штекеры. Они имеют меньше контактов, малые размеры. Предназначены они для подключения к периферийным устройствам компьютера, таким как картридеры, оптические дисководы, жесткие диски HDD и SSD, дискретные аудио- и видеокарты, модемы, вентиляторы и прочие устройства.

Разъемы эти тоже обладают ключами и защищены от неправильного подключения, что не отменяет требования быть аккуратным и внимательным, ибо автору этих строк удалось вставить разъем дополнительного питания +12V CPU неправильно (но без поломок и негативных последствий, просто плата не запустилась).

Основные типы таких разъемов:

  1. Molex — подводит к потребителям +5 вольт, +12 вольт и два COM.
  2. PCI-E — в основном для материнских плат и видеокарт, в зависимости от конфигурации могут быть на 4, 6 и 8 Pin. Подают +12V и рассчитаны на передачу больших токов.
  3. SATA 15, подводит питание к оптическим приводам и жестким дискам с интерфейсом SATA. Содержит +3.3V, +5V и +12V, а также COM.

Существуют также разъемы для подключения дисковода магнитных дискет (флоппи дисков). Ввиду их старости и бесперспективности в данной статье не рассматриваются.

ATX 24 pin 12V — распиновка разъема блока питания

Определяем пины основного интерфейса питания

Опубликовано 02.11.2019, 10:00   · Комментарии:15

24-контактный разъем питания ATX сегодня считается стандартным разъемом питания материнской платы в компьютерах. Разъем представляет собой разъем Molex 39-01-2240, часто называемый Molex Mini-fit Jr.

24-контактный разъем питания ATX сегодня считается стандартным интерфейсом питания материнской платы в компьютерах. Он представляет собой разъем Molex 39-01-2240, часто называемый Molex Mini-fit Jr.

Общая информация рампиновки питания

Ниже приведена полная таблица выводов для стандартного 24-контактного разъема 12 В блока питания ATX, начиная с версии 2.2 спецификации ATX (PDF).

Если вы используете эту таблицу выводов для проверки напряжений питания, имейте в виду, что напряжения должны находиться в пределах допустимых отклонений ATX.
Описание для 24-контактного питания ATX 24В
Пин Название Цвет провода Описание
1 +3.3V Оранжевый +3.3 VDC
2 +3.3V Оранжевый +3.3 VDC
3 COM Черный Земля
4 +5V Красный +5 VDC
5 COM Черный Земля
6 +5V Красный +5 VDC
7 COM Черный Земля
8 PWR_ON Серый Питание
9 +5VSB Фиолетовый +5В в режиме ожидания
10 +12V1 Желтый +12 VDC
11 +12V1
Желтый
+12 VDC
12 +3. 3V Оранжевый +3.3 VDC
13 +3.3V Оранжевый +3.3 VDC
14 -12V Синий -12 VDC
15 COM Черный Земля
16 PS_ON# Зеленый Питание включено
17 COM Черный Земля
18 COM Черный Земля
19 COM Черный Земля
20 NC Белый -5В постоянного тока (удалено в ATX12V v2. 01)
21 +5V Красный +5 VDC
22 +5V Красный +5 VDC
23 +5V Красный +5 VDC
24 COM Черный Земля

Выводы для 15-контактного разъема питания SATA, 4-контактного периферийного разъема питания, 4-контактного для дисковода гибких дисков и других интерфейсов блока питания ATX можно увидеть в нашем списке таблиц контактов электропитания ATX.

24-контактный и 12-контактный разъем блока питания ATX

24-контактный разъем ATX 24В можно подключать только в том случае, если на материнской плате указано определенное направление. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, в которой материнская плата соответствует только в одном направлении.

Исходный стандарт ATX поддерживал 20-контактный интерфейс с очень похожей разводкой, как 24-контактный, но с опущенными контактами 11, 12, 23 и 24. Это означает, что более новый 24-контактный источник питания полезен для материнских плат, которым требуется больше энергии, и поэтому устраняет необходимость в источниках питания ATX 12В для обеспечения вспомогательного кабеля питания (хотя некоторые все еще могут).

24-контактная и 20-контактная совместимость

Дополнительные четыре контакта считаются съемными, что позволяет использовать его с 20-контактным на материнской плате. Дополнительный блок контактов просто висит над разъемом системной платы — они не подключаются к другому слоту. Некоторые материнские платы допускают обратное: использовать более старый 20-контактный кабель питания для подключения 24-контактной материнской платы.

Если нужно использовать 24-контактный разъем питания на системной плате, которая принимает только 20-контактный кабель, есть несколько интернет-магазинов, где можно купить 24-контактный 20-контактный адаптер, например адаптер StarTech у Amazon. Материнская плата принимает все 24 контакта с помощью адаптера такого типа. Это означает, что дополнительные четыре контакта не используются.

Распиновка разъемов материнской платы


На материнской плате присутствует огромное количество разнообразных разъёмов и контактов. Сегодня мы хотим рассказать вам об их распиновке.

Основные порты системной платы и их распиновка

Присутствующие на «материнках» контакты можно разделить на несколько групп: разъёмы питания, подключения внешних карт, периферийных устройств, и кулеров, а также контакты передней панели. Рассмотрим их по порядку.

Питание

Электричество на материнскую плату подается через блок питания, который подключается через специальный разъём. В современных типах системных плат их есть два типа:

20 pin и 24 pin. Выглядят они вот так.

В некоторых случаях к каждому из основных контактов добавляются еще четыре, для совместимости блоков с разными системными платами.

Первый вариант — более старый, его сейчас можно найти на материнских платах выпуска середины 2000-ых годов. Второй на сегодняшний день является актуальным, и применяется почти повсеместно. Распиновка данного разъёма выглядит так.

К слову, замыканием контактов PS-ON и COM можно проверить работоспособность блока питания.

Читайте также:

Подключение блока питания к материнской плате
Как включить блок питания без материнской платы

Периферия и внешние устройства

К разъёмам для периферии и внешних устройств относятся контакты для жесткого диска, порты для внешних карт (видео, аудио и сетевой), входы типов LPT и COM, а также USB и PS/2.

Жесткий диск
Основной используемый сейчас разъём для жесткого диска – SATA (Serial ATA), однако на большинстве материнских плат присутствует также порт IDE. Основное отличие данных контактов заключается в скорости: первый ощутимо быстрее, однако второй выигрывает за счет совместимости.

Коннекторы легко различить по внешнему виду — они выглядят так.

Распиновка каждого из указанных портов само собой отличается. Вот так выглядит распиновка IDE.

А вот так SATA.

Кроме данных вариантов, в некоторых случаях для подключения периферии может использоваться вход типа SCSI, однако на домашних компьютерах это большая редкость. К тому же большинство современных приводов оптических и магнитных дисков также используют данные типы разъёмов. О том, как правильно их подключать, мы поговорим в другой раз.

Внешние карты
На сегодняшний день главным разъёмом для подключения внешних карточек является PCI-E. К данному порту подходят звуковые платы, GPU, сетевые карты, а также диагностические POST-card. Распиновка данного разъёма выглядит вот так.

Периферийные слоты
Старейшими портами для подключаемых извне устройств являются LPT и COM (иначе последовательный и параллельный порты). Оба типа считаются уже устаревшими, однако все еще применяются, например, для подключения старого оборудования, заменить которое на современный аналог не представляется возможным. Распиновка данных коннекторов выглядит так.

Клавиатуры и мыши подключаются к портам типа PS/2. Этот стандарт также считается устаревшим, и массово заменяется на более актуальный USB, однако ПС/2 предоставляет больше возможностей для подключения управляющих устройств без участия операционной системы, потому еще в ходу. Схема контактов данного порта выглядит так.


Обратите внимание, что входы для клавиатуры и мыши строго разграничены!

Представителем еще одного типа разъёмов является FireWire, он же IEEE 1394. Этот тип контакта является своего рода предтечей Universal Series Bus и используется для подключения некоторых специфических мультимедиа-устройств вроде видеокамер или DVD-плееров. На современных материнских платах он встречается редко, однако на всякий случай мы покажем вам его распиновку.

Внимание! Несмотря на внешнюю схожесть, порты USB и FireWire несовместимы!

USB на сегодня является самым удобным и популярным разъёмом для подключения периферийных устройств, начиная от флешек и заканчивая внешними цифро-аналоговыми преобразователями. Как правило, на материнской плате присутствует от 2 до 4 портов такого типа с возможностью увеличения их количества путем подключения передней панели (о ней ниже). Доминирующим типом ЮСБ сейчас является тип А 2.0, однако постепенно производители переходят на стандарт 3.0, схема контактов которого отличается от предыдущей версии.

Передняя панель
Особняком стоят контакты для подключения передней панели: вывода на лицевую часть системного блока некоторых портов (например, линейного выхода или 3,5 mini-jack). Процедура подключения и распиновка контактов уже рассмотрена на нашем сайте.

Урок: Подключаем к материнской плате переднюю панель

Заключение

Мы с вами рассмотрели распиновку важнейших контактов на материнской плате. Подводя итоги, отметим, что изложенной в статье информации достаточно для рядового пользователя.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ

8 ми контактный разъем питания. Распиновка разъемов компьютерного блока питания. Точки доступа Wi-Fi в сельских населённых пунктах

Стандартный источники питания работает от 220В, а также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток). Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.

АТХ 20 и 24 Контактный главный Разъем кабеля питания

24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

ATX 4-Контактный разъем питания

Molex 4-Контактный периферийный разъем кабеля питания

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.

SATA 15 -Контактный кабель питания

SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).

8-Контактный EPS и +12 Вольт Разъем питания

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

4+4 Контактный EPS +12 Вольт Разъем питания

Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.

6-контактный разъем PCI Express (PCIe) силовой кабель Разъем

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.

8-контактный разъем PCI Express (PCIe) силовой кабель разъем

Спецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

6+2(8) пин PCI Express (PCIe) силовой кабель разъем

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.

Посчастливилось мне приобрести видеокарту Nvidia GTX 780 вместо своей старенькой Nvidia GTX 560. Радость от покупки была не долгой, т.к. видеокарта отказалась влезать в мой корпус. Хотя эта проблема лечится быстро с помощью болгарки и прямых рук)))

Следующей и главной проблемой стало присутствие двух 8 pin разъёмов на видеокарте и их отсутствие на блоке питания. Блок у меня 700 Вт но выходит у него 2*6 pin.

Сначала обратимся к теории, что же это за 8-pin разъем? По сути это тот же 6-pin разъем только с добавлением двух дополнительных контактов “земли”. Это нужно, чтобы дать дополнительную мощность на видеокарту по шине 12V, что в свою очередь необходимо для мощных видеоадаптеров, а также для разгона и использования штатных технологий, таких как AMD OverDrive.

Почитав “умные” форумы, пришел к выводу, что, в принципе, использование дополнительных контактов не является обязательным, хотя и желательным.

При попытке запуска системы, видеоадаптер выдал ошибку о нехватке мощности, и отказал в запуске ПК. Стало ясно, что необходимо подключить восьми контактный разъем. В принципе, существуют переходники с 6 на 8 контактов, но во-первых они стоят денег, а во-вторых нужно ждать, пока их привезут, а поставить новую видюху “горело” прямо сейчас))).

Изучив предлагаемый переходник стало ясно, что два дополнительных контакта просто дублируются от имеющихся.

Также необходимо было заполучить коннектор для подключения в видеокарту. Для этой цели отлично подошел имеющийся восьми контактный переходник для питания процессора. Я просто отпилил нужные части, которые подходят в видеокарту.

Теперь нужно было подключить разъем к блоку питания. Можно было бы подсоединиться к 6 pin разъемам, но я не стал их трогать, а срезал один не используемый разъем питания SATA и взял оттуда два провода “земли”, а остальные заизолировал. И вот что получилось.

Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для питания дисковых накопителей и других периферийных устройств , например, мощной видеокарты. Большинство периферийных разъёмов, в свою очередь, соответствуют отраслевым стандартам для того или иного форм-фактора. В данной части нашего материала мы рассмотрим, какие дополнительные разъёмы вы можете встретить в своём ПК.

Разъём питания периферийных устройств

Возможно, самый распространённый тип разъёма, который можно встретить на всех БП, это коннектор питания периферийных устройств, который также часто называют разъёмом питания дисковых накопителей. То, что мы понимаем под данным типом разъёма, впервые появилось в блоках питания AMP в серии БП и называлось разъёмом MATE-N-LOK, но с тех пор как он начал производиться и продаваться компанией Molex, он также начал называться «разъём Molex», что не совсем корректно.

Чтобы определить расположение контактов, внимательно посмотрите на разъём. Как правило, в правой части вилки имеется пластиковый выступ и ключ, что необходимо для правильной фиксации разъёма в гнезде. На следующей схеме изображён стандартный разъём с ключом на вилке. Именно такой разъём используется для питания дисковых накопителей (и не только):

Разъём питания периферийных устройств

Данный разъём использовался на всех ПК, начиная с оригинальной модели IBM PC и заканчивая современными системами . Он наиболее известен как разъём для дисковых накопителей, однако также используется в некоторых системах для дополнительного питания материнской платы, видеокарты, вентиляторов охлаждения и любых других компонентов ПК, которые могут использовать напряжение +5 В или +12 В.

Это 4-контактный разъём, имеющий четыре контакта круглой формы, расположенные на расстоянии 5 мм друг от друга и рассчитанные на ток до 11 А на каждый. Так как разъём включает один контакт +12 В и один +5 В (два другие — заземление), максимальная мощность тока через разъём достигает 187 Вт. Вилка разъёма имеет около 2 см в ширину и её можно подключать к большинству дисковых накопителей и некоторых других компонентов ПК. На следующей таблице мы приводим назначение контактов на данном разъёме:

Контакты на разъёме питания для периферийных устройств
Контакт Сигнал Цвет Контакт Сигнал Цвет
1 +12 V Жёлтый 3 Gnd Чёрный
2 Gnd Чёрный 4 +5 V Красный

Разъём питания флоппи-дисководов

В середине 1980-х впервые появились дисководы для магнитных дисков 3,5 дюйма и тогда стало понятно, что для них нужен более компактный разъём питания. Ответом стало то, что сегодня известно как разъём питания флоппи-дисководов, который был разработан AMP как часть EI-серии (Economy Interconnection — экономичное подключение). Эти разъёмы применяются для питания небольших дисковых накопителей и устройств, и имеют те же контакты +12 В, +5 В и заземление, как и большой разъём для периферии. Расстояние между контактами в данном типе вилки составляет 2,5 мм, а сама вилка примерно в половину меньше большого разъёма. Все контакты рассчитаны на 2 А каждый, так что максимальная мощность тока по данному разъёму составляет всего 34 Вт.

В следующей таблице приводится конфигурация контактов на разъёме питания флоппи-дисководов:

Контакты на разъёме питания флоппи-дисков
Контакт Сигнал Цвет Контакт Сигнал Цвет
1 +5 V Красный 3 Gnd Чёрный
2 Gnd Чёрный 4 +12 V Жёлтый

Разъём питания периферийных устройств и его младший собрат имеют универсальную компоновку контактов, в чём можно убедиться на следующей схеме:

Разъём питания периферийных устройств и разъём для флоппи-дисковода

Расположение контактов на разъёме для флоппи является зеркальным, по сравнению с большим разъёмом для периферийных устройств. При использовании переходника с одного типа разъёма на другой следует проявить осторожность и не забывать, что в этом случае красный и жёлтый провода меняются местами.

Первые блоки питания оснащались всего двумя разъёмами для периферии, тогда как современные БП имеют четыре и более больших разъёмов и один или два разъёма для флоппи-дисководов. В зависимости от мощности и назначения, некоторые БП имеют по восемь и даже более разъёмов для периферийных устройств.

Если вы используете много жёстких дисков или иных устройств, нуждающихся в дополнительном питании, можно использовать Y-образный разветвитель, а также переходник с большого разъёма на малый. Разветвитель позволяет превратить один разъём питания периферийных устройств для подключения к нему сразу двух накопителей, а с переходником вы можете использовать большой разъём для питания флоппи-дисковода. Если вы используете несколько переходников, удостоверьтесь, что общая мощность блока питания является достаточной. Разъёмы, подключённые к разветвителю, по суммарной нагрузке не должны превышать возможности одного разъёма.

Разъём питания Serial ATA

Подавляющее большинство современных жёстких дисков и все SSD оснащены разъёмом питания SATA. Так что, если несколько лет назад коннекторы SATA на БП были некой приятной опцией, то на новых блоках питания они предусмотрены в обязательном порядке. Разъём питания SATA (Serial ATA) — особый 15-контактый разъём, в котором используется всего пять проводов, что означает, что к одному проводу подключается по три контакта на разъёме. Общая мощность питания по такому коннектору точно такая же, как у обычного разъёма для периферии, но SATA-кабель заметно тоньше.


Разъём питания SATA

В разъёме питания SATA каждый провод подключён к трём контактам, причём нумерация проводов не соответствует нумерации контактов. Если ваш блок питания не оснащён разъёмами питания SATA, можно использовать переходник с обычного разъёма для периферийных устройств. Однако такие переходники не обеспечивают напряжение по линии +3,3 В. К счастью, это не является проблемой для большинства устройств SATA, так как они не используют линию +3,3 В и используют только напряжения +12 В и +5 В.


Переходник с разъёма для периферийных устройств на SATA

Разъём дополнительного питания видеокарт PCI-E

Спецификация ATX12V 2.x подразумевает использование нового 24-контактного разъёма питания материнской платы, который обеспечивает больше энергии для питания различных контроллеров на плате и карт PCI-E. Спецификация рассчитана на дополнительную мощность 75 Вт непосредственно для слота PCI-E x16 и такой мощности, в принципе, хватает для многих видеокарт со средней производительностью. Но производительные графические карты, как правило, нуждаются в более высоком уровне питания. По этой причине группа разработчиков PCI-SIG (Special Interest Group) представила два стандарта для обеспечения дополнительного питания видеокарт PCI-E , которые предполагают использование следующих разъёмов:

  • PCI Express x16 Graphics 150 W-ATX — спецификация издана в октябре 2004 года. Используется дополнительный 6-контактный (2х3) коннектор, который обеспечивает дополнительную мощность 75 Вт. Общая мощность по слоту PCI-E x16 достигает 150 Вт.
  • PCI Express 225 W/300 W High Power Card Electromechanical — спецификация опубликована в марте 2008 года. Предполагает использование 8-контактного (2х4) дополнительного разъёма питания, обеспечивая дополнительную мощность 150 Вт. Общая мощность составляет 225 Вт (75+150) либо 300 Вт (75+150+75).

К видеокартам, требующим ещё больше энергии, можно подключать сразу несколько разъёмов:

Конфигурации разъёмов дополнительного питания PCI-E
Максимальная мощность Конфигурация доп. питания
75 Вт Не используется
150 Вт 1 х 6-pin
225 Вт 2 х 6-pin либо 1 х 8-pin
300 Вт 1 х 8-pin + 1 x 6-pin
375 Вт 2 x 8-pin
450 Вт 2 x 8-pin + 1 x 6-pin

Карт PCI Express обеспечивается с помощью коннекторов 6-pin (2х3) либо 8-pin (2х4) Molex Mini-Fit, снабжённых вилкой типа «мама», которая подключается непосредственно к видеокарте. Для справки, данные разъёмы похожи на Molex 39-01-2060 (6-контактный) и 39-01-2080 (8-контактный), но в обоих используется иные ключи, чтобы предотвратить возможность их ошибочной установки в разъём +12 В на материнской плате. На следующей схеме представлена компоновка разъёмов, в том числе со стороны вилки. Обратите внимание на сигнал «sense» по контакту pin 5 — он позволяет графической карте определить, подключён ли разъём. Без надлежащего уровня питания карта может отключиться или работать в режиме ограниченной функциональности. Также обратим внимание, что контакт pin 2 обозначен в таблице как N/C (No Connection) согласно стандартной спецификации, но в большинстве блоков питания, судя по всему, на него также подводится напряжение +12 В.


6-контактный разъём дополнительного питания PCI-E 6 pin (2х3), рассчитанный на мощность 75 Вт


Разъём 6 pin (2×3) дополнительного 75-Вт разъёма для питания видеокарты PCI-E
Цвет Сигнал Контакт Контакт Сигнал Цвет
Чёрный GND 4 1 +12 V Жёлтый
Чёрный Sense 5 2 N/C
Чёрный GND 6 3 +12 V Жёлтый

Конфигурация контактов на 8-контактном разъёме дополнительного питания PCI-E приведена на схеме ниже. Обратите внимание на наличие дополнительного напряжения +12 В на контактах pin 2 и целых два сигнала «sense» по контактам pin 4 и pin 6, что позволяет карте определять, какой разъём подключён — 6-контактный или 8-контактный — либо подключение отсутствует.


8-контактный разъём дополнительного питания PCI-E 8 pin (2х4), рассчитанный на мощность 150 Вт


Разъём 8 pin (2×4) дополнительного 150-Вт разъёма для питания видеокарты PCI-E
Цвет Сигнал Контакт Контакт Сигнал Цвет
Чёрный GND 5 1 +12 V Жёлтый
Чёрный Sense0 6 2 12 V Жёлтый
Чёрный GND 7 3 +12 V Жёлтый
Чёрный GND 8 4 Sense1 Жёлтый

Конструкция обоих разъёмов обеспечивает обратную совместимость: разъём 6 pin можно подключить к гнезду 8 pin. Таким образом, если ваша графическая карта имеет гнездо для 8-контактного коннектора, но блок питания оснащён только разъёмом 6 pin, то его можно подключить к карте, просто сдвинув относительно гнезда, как это показано на рисунке. Вилка имеет конструкцию ключей, предотвращающую установку в некорректной позиции, но при подключении разъёма следует избегать чрезмерных усилий, что может привести к повреждению карты.


Подключение 6-контактного разъёма к гнезду 8 pin на графической карте

Сигнальные контакты расположены таким образом, что видеокарта сама распознает, какой тип разъём подключён к гнезду и, таким образом, какая мощность ей доступна. Например, если видеокарта требуется полных 300 Вт и она оснащена двумя гнёздами 8 pin (либо 8 pin + 6 pin), но вы используете два шестижильных разъёма, карта определит, что может использовать только 225 Вт и, в зависимости от конструкции и прошивки, может либо отключиться, либо будет работать в режиме ограниченной функциональности.

Благодаря специальному ключу на вилке, 8-контактный разъём нельзя установить в гнездо 6 pin. По этой причине многие производители блоков питания оснащают свои изделия вилками типа «6+2», которые позволяют отсоединять дополнительные два при необходимости, получая в итоге обычный 6-контактный разъём вместо 8-контактного. Такой разъём, разумеется, без проблем установится в гнездо 6 pin на плате.

Внимание! 8-контактный разъём дополнительного питания карт PCI-E и 8-контактный разъём питания CPU стандарта EPS12V используют близкие по конструкции вилки Molex Mini-Fit Jr. Эти вилки имеют разные ключи, но при определённом усилии может получиться подключить разъём EPS12V к гнезду на видеокарте, или наоборот, подключить разъём питания PCI-E к гнезду материнской плате EPS12V. В любом из этих сценариев контакт +12 В будет подключён напрямую к заземлению, что может привести к выходу из строя материнской платы, видеокарты или блока питания.

6-контактный разъём использует два контакта +12 В для обеспечения мощности до 75 Вт, в то время как коннектор 8 pin использует три контакта +12 В, обеспечивая до 150 Вт. Но согласно спецификации для разъёмов Molex, такой набор контактов позволяет обеспечивать большую мощность. Каждый контакт на разъёме питания PCI Express может держать ток до 8 А при использовании стандартных контактов — или больше, если применяются контакты HCS или Plus HCS. Если умножить пределы мощности контактов по спецификациям на их количество, можно определить возможности разъёма держать ток определённой мощности:

Максимальная мощность тока по разъёму дополнительного питания карты PCI-E
Тип разъёма Количество контактов +12V При использовании контактов контактов При использовании контактов HCS При использовании контактов Plus HCS
6-pin 2 192 Вт 264 Вт 288 Вт
8-pin 3 288 Вт 396 Вт 432 Вт

В 6-жильном разъёме ток рассчитан на два контакта +12 В, хотя большинство БП имеют по три таких контакта.

Стандартные контакты Molex рассчитаны на ток 8 А.

Контакты Molex HCS рассчитаны на ток 11 А.

Контакты Molex Plus HCS рассчитаны на ток 12 А.

Все значения указаны для связки 4-6 контактов Mini-Fit Jr. при использовании проводов 18-го калибра и стандартной температуре.

Таким образом, хотя по спецификации разъёмы рассчитаны на мощность 75 (6 pin) и 150 Вт (8 pin), при использовании стандартных контактов мощность может достигать, соответственно, 192 и 288 Вт. При использовании контактов HCS и Plus HCS вы можете получить ещё большую мощность.

Два разъёма дополнительного питания, о которых идёт речь, могут фигурировать в документации под названиями PCI Express Graphics (PEG), Scalable Link Interface (SLI) или CrossFire Power Connectors, так как они используются производительными графическими картами с интерфейсом PCI-E x16, которые могут работать в связке SLI или CrossFire. SLI и CrossFire — это режимы использования карт nVidia и AMD, позволяющие объединить карты в связку, используя вычислительные ресурсы каждой из них для увеличения производительности графической подсистемы. Каждая карта может потреблять сотни ватт, поэтому многие видеокарты класса hi-end имеют два или три разъёма дополнительного питания. Это означает, что большинство мощных

#Коннектор_питания_видеокарт
Не секрет, что современные модели видеокарт потребляют большое количество энергии. В зависимости от производителя, серии, назначения и даже конкретного экземпляра потребляемая мощность может меняться в пределах от нескольких десятков, до нескольких сотен Ватт. Где же взять такое количество энергии и при этом не обделить остальные компоненты вашей системы? Сейчас мы обо всем расскажем.
Питание для быстрой современной видеокарты может поступать из 3 источников:
Тип коннектора питания Обеспечиваемая им мощность
PCIe x16 75 Вт
6-pin 75 Вт
8-pin 150 Вт

Во первых, современные подключаются к разъему расширения PCIe x16, который питается от 24-контактного разъема и обеспечивает видеокарты мощностью до 75 Вт. Этого оказывается достаточно для начального и среднего уровня. Такие карты не имеют дополнительных разъемов питания и не сильно требовательны к блоку питания, и, как правило, обеспечивают относительно низкую производительность.

Разъем PCIe x16


24-pin разъем питания материнской платы
Во вторых, более мощные версии видеокарт могут иметь 2 типа разъемов питания: 6-пин и 8-пин, или оба сразу. Разъем 6-пин предоставляет видеокарте дополнительную мощность в 75 Вт, а 8-пин – в 150 Вт. Таким образом, максимальное энергопотребление видеокарты с 1 разъемом 8-пин и 1 разъемом 6-пин может достигать значения: 75+150+75 = 300Вт (конфигурации разъемов могут отличаться, в том числе и в большую сторону). Следует обратить внимание на следующий факт: для каждого дополнительного разъема питания на видеокарте должен обладать отдельным коннектором питания. Наличие дополнительных разъемов питания свидетельствует как о повышенном энергопотреблении видеокарты, так и о большей производительности (относительно видеокарт без дополнительных разъемов питания и в рамках одного-двух поколений). Кроме того, по наличию дополнительных разъемов питания можно приблизительно определить энергопотребление, на которое рассчитана. Важно помнить, что при наличии на видеокарте нескольких разъемов питания, для нормальной работоспособности компьютера необходимо к каждому коннектору подключить кабель питания. В противном случае компьютер либо не включится, либо видеокарта не будет работать со своей максимальной производительностью.

8-pin и 6-pin разъемы
В связи с этим нужно упомянуть, что существуют с разделенными линиями питания 12 В. Это означает, что каждый коннектор (6-пин и 8-пин) будет обслуживать своя линия питания. Подробнее об этом можно прочитать в.

Подводя итог – для соответствующего питания вашей видеокарты необходимо понять, какие разъемы питания она требует и какую максимальную мощность при этом потребляет. Учет этих факторов позволит вам избежать неприятной ситуации, при которой ваша система не сможет запуститься из-за недостатка мощности или отсутствия нужных коннекторов. Удачных покупок!

Если на видеокарте имеется такой разьем, то требуется к нему подключить дополнительное питание от БП.

Дополнительное питание подключается специальным кабелем-переходником:

6-пиновый разьем подключается к видеокарте, а два разьема, типа molex, подключаются к блоку питания.
К БП подключаются оба разьема.
Черный и коричневый земля, жёлтый +12 вольт.

Нужно учесть, что такие видеокарты требуют повышенной мощности БП и он должен быть не менее 350 Вт.

В современных блоках питания уже имеется разьем дополнительного питания видеокарты, в этом случае необходимости в переходниках нет.

В последнее время появились видеокарты к которым необходимо подключить не 6-pin разьем питания, а 8-pin.
Это связано с увеличением потребляемой мощности питания видеокартами.
У таких разьемов на два контакта «земля» больше, чем у 6-pin разьемов.

Если у вашего БП нет такого выходного коннектора, то нужно приобрести переходник 6-pin -> 8-pin, но обычно такой переходник идет в комплекте с видеокартой.

Подключать разьем 6-pin вместо 8-pin без переходника нельзя.

К видеокартам, имеющим два разьема дополнительного питания, нужно подключать оба разьема.

1,65 миллиона взломанных домашних компьютеров заняты майнингом

Лаборатория Касперского опубликовала результаты своего исследования, согласно которому в мире насчитывается 1,65 миллиона взломанных ПК, которые заняты добычей криптовалюты для хакеров.
При этом отмечается, что речь не идёт только о домашних машинах, но и о корпоративных серверах.

В лаборатории отметили, что наиболее популярными вредоносными добытчиками валют являются Zcash и Monero.
Наиболее популярной валютой является Bitcoin, однако его добыча слишком неэффективна на обычных компьютерах , в отличие от альтернативных валют.

«Основным эффектом для домашних компьютеров или инфраструктуры организации является снижение производительности», — заявил эксперт по безопасности Kaspersky Антон Иванов, — «Также некоторые майнеры могут загружать модули из инфраструктуры опасного действия, и эти модули могут содержать другой вредоносный код , такой как трояны».

В большинстве случаев майнер попадает на компьютер при помощи специально созданной зловредной программы, так называемого дроппера , главная функция которого — скрытно ставить другое ПО.
Такие программы обычно маскируются под пиратские версии лицензионных продуктов или под генераторы ключей активации к ним — что-нибудь в таком духе пользователи ищут, например, на файлообменниках и сознательно скачивают. Вот только иногда то, что они скачали, оказывается не совсем тем, что они хотели скачать.

После запуска скачанного файла на компьютер жертвы ставится собственно установщик, а он уже закачивает на диск майнер и специальную утилиту , маскирующую его в системе.
Также в комплекте с программой могут поставляться cервисы, которые обеспечивают его автозапуск и настраивают его работу.

От вредоносных программ-дропперов Kaspersky Internet Security защитит вас по умолчанию — просто убедитесь, что антивирус всегда включен, и такой зловред просто не попадет на ваш компьютер.

А вот майнеры, в отличие от дропперов — программы не зловредные.
Потому они входят в выделенную категорию Riskware — ПО, которое само по себе легально, но при этом может быть использовано в зловредных целях.
По умолчанию Kaspersky Internet Security не блокирует и не удаляет такие программы, поскольку пользователь мог установить их осознанно.

Но если хотите подстраховаться и уверены, что не собираетесь пользоваться майнерами и прочим ПО, которое входит в категорию Riskware, то вы всегда можете зайти в настройки защитного решения, найти там раздел Угрозы и обнаружение и поставить галочку напротив пункта Другие программы .

Если вы заняты майнингом для кого-то другого, вы можете получить огромные счета за электроэнергию, заметное замедление работы ПК и компонентов.

Процессорный разъём LGA 1151 для Intel Coffee Lake имеет различия

Выход процессоров Intel Coffee Lake вызвал бурю эмоций у пользователей и шквал обсуждений на различных тематических ресурсах, в основном из-за того, что они будут работать только с новыми материнскими платами , несмотря на уже давно используемое исполнение LGA 1151.

Выяснилась настоящая причина несовместимости.
Всё дело в том, что контакты на новых процессорах Intel расположены по другой схеме, нежели у процессоров Skylake и Kaby Lake, сообщает VideoCardz.

Intel добавила новым процессорам больше контактов Vss (земля) и Vcc (питание).
Первых ранее было 377, а теперь стало 391.
Вторых — 128 и 146, соответственно.
Общее число контактов не изменилось, и осталось равно 1151, а всё благодаря уменьшению количества резервных контактов (RSVD) с 46 до 25.

Компания сообщила – процессорам Core восьмого поколения потребовалась организации дополнительного и/или более стабильного питания.
Хотя компании было достаточно изменить название на LGA 1151v2, чтобы избежать «праведного гнева» со стороны некоторых пользователей, но она этого не сделала.

Точки доступа Wi-Fi в сельских населённых пунктах

Компания «Ростелеком» сообщает о резком росте востребованности беспроводных точек доступа в Интернет, построенных по проекту устранения цифрового неравенства в России.

Проект, о котором идёт речь, предусматривает создание точек Wi-Fi в населённых пунктах численностью от 250 до 500 человек.
Доступ в Сеть предоставляется на скорости не менее 10 Мбит/с.

В конце июля «Ростелеком» объявил об отмене платы за подключение к Интернету через такие хот-споты.
Сразу после этого востребованность услуги заметно выросла.
Количество интернет-сессий в точках доступа подскочило на 35%.
Общий объём интернет-трафика в точках Wi-Fi в августе впервые превысил 1 Пбайт, оказавшись на 27% больше, чем месяцем ранее.

По состоянию на 30 июня 2017 года универсальные услуги связи с использованием точек доступа Wi-Fi оказывались в 4690 населённых пунктах, что составляет 34% от общего плана (всего до конца 2019 года должны быть построены почти 14 тыс. точек).
Уже проложено 35 тыс. километров волоконно-оптических линий связи.

Разъёмы питания для периферийных устройств Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для…

Разъёмы питания для периферийных устройств Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для…

Блок питания Распиновка Брак | MiningClub.info

Работа БП.

При подключении ПК в электрическую сеть, запускается вспомогательный преобразователь. На системную плату поступает напряжение +5В SB. О поступлении этого напряжения свидетельствует кратковременное мигание LED-ов на клавиатуре. Запуск основного преобразователя блокировано сигналом PS_ON = (3 ÷ 5)В, формируемый системной платой.

При включении ПК (нажатии кнопки ПУСК – POWER) сигнал PS_ON принимает значение ~0В, который включает основной преобразователь. Идет процесс формирования основных напряжения. Эти напряжения поступают как на мат.плату, так и на узел защиты и контроля.
Если одно из этих напряжений превышает предельный уровень, либо по какой-либо цепи имеется короткое замыкание, узел запрещает работу основного преобразователя.

Одновременно напряжения +3,3В, +5В поступают на формирователь сигнала PW_OK (питание в норме). При достижении этими напряжениями определенного уровня, с небольшой задержкой (через 0,1 ÷ 0,5 с после включения ПК) формируется сигнал PW_OK (3 ÷ 6 В).
Задержка сигнала PW_OK необходима для задержки пуска процессора пока питающие напряжения не будут в норме. В дешевых БП эта задержка недостаточна, либо отсутствует. Сигнал PW_OK подается на микросхему тактового генератора системной платы, который формирует сигнал начальной установки процессора, т.е. включает ПК. По этому же сигналу происходит и остановка процессора (выключение ПК). Команда на отключение идет до пропадания основных напряжений, что дает возможность правильно завершить работу. Ранняя подача сигнала PW_OK приводит к искажению содержимого CMOS-памяти.

В БП реализована стабилизация напряжений только по одной цепи (+3,3В или +5В). Недостаток такой стабилизации в том, что при повышении нагрузки по этой цепи, падение напряжения будет компенсировано, что вызовет повышение напряжений по цепям +5В и +12В. И наоборот, при повышение нагрузки по одной из цепей +5В или +12В, произойдет падение напряжения в этой цепи.

Распиновка разъемов компьютерного блока питания. Распиновка разъемов компьютерного блока питания 8 контактный разъем

Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для питания дисковых накопителей и других периферийных устройств , например, мощной видеокарты. Большинство периферийных разъёмов, в свою очередь, соответствуют отраслевым стандартам для того или иного форм-фактора. В данной части нашего материала мы рассмотрим, какие дополнительные разъёмы вы можете встретить в своём ПК.

Разъём питания периферийных устройств

Возможно, самый распространённый тип разъёма, который можно встретить на всех БП, это коннектор питания периферийных устройств, который также часто называют разъёмом питания дисковых накопителей. То, что мы понимаем под данным типом разъёма, впервые появилось в блоках питания AMP в серии БП и называлось разъёмом MATE-N-LOK, но с тех пор как он начал производиться и продаваться компанией Molex, он также начал называться «разъём Molex», что не совсем корректно.

Чтобы определить расположение контактов, внимательно посмотрите на разъём. Как правило, в правой части вилки имеется пластиковый выступ и ключ, что необходимо для правильной фиксации разъёма в гнезде. На следующей схеме изображён стандартный разъём с ключом на вилке. Именно такой разъём используется для питания дисковых накопителей (и не только):

Разъём питания периферийных устройств

Данный разъём использовался на всех ПК, начиная с оригинальной модели IBM PC и заканчивая современными системами . Он наиболее известен как разъём для дисковых накопителей, однако также используется в некоторых системах для дополнительного питания материнской платы, видеокарты, вентиляторов охлаждения и любых других компонентов ПК, которые могут использовать напряжение +5 В или +12 В.

Это 4-контактный разъём, имеющий четыре контакта круглой формы, расположенные на расстоянии 5 мм друг от друга и рассчитанные на ток до 11 А на каждый. Так как разъём включает один контакт +12 В и один +5 В (два другие — заземление), максимальная мощность тока через разъём достигает 187 Вт. Вилка разъёма имеет около 2 см в ширину и её можно подключать к большинству дисковых накопителей и некоторых других компонентов ПК. На следующей таблице мы приводим назначение контактов на данном разъёме:

Контакты на разъёме питания для периферийных устройств
Контакт Сигнал Цвет Контакт Сигнал Цвет
1 +12 V Жёлтый 3 Gnd Чёрный
2 Gnd Чёрный 4 +5 V Красный

Разъём питания флоппи-дисководов

В середине 1980-х впервые появились дисководы для магнитных дисков 3,5 дюйма и тогда стало понятно, что для них нужен более компактный разъём питания. Ответом стало то, что сегодня известно как разъём питания флоппи-дисководов, который был разработан AMP как часть EI-серии (Economy Interconnection — экономичное подключение). Эти разъёмы применяются для питания небольших дисковых накопителей и устройств, и имеют те же контакты +12 В, +5 В и заземление, как и большой разъём для периферии. Расстояние между контактами в данном типе вилки составляет 2,5 мм, а сама вилка примерно в половину меньше большого разъёма. Все контакты рассчитаны на 2 А каждый, так что максимальная мощность тока по данному разъёму составляет всего 34 Вт.

В следующей таблице приводится конфигурация контактов на разъёме питания флоппи-дисководов:

Контакты на разъёме питания флоппи-дисков
Контакт Сигнал Цвет Контакт Сигнал Цвет
1 +5 V Красный 3 Gnd Чёрный
2 Gnd Чёрный 4 +12 V Жёлтый

Разъём питания периферийных устройств и его младший собрат имеют универсальную компоновку контактов, в чём можно убедиться на следующей схеме:

Разъём питания периферийных устройств и разъём для флоппи-дисковода

Расположение контактов на разъёме для флоппи является зеркальным, по сравнению с большим разъёмом для периферийных устройств. При использовании переходника с одного типа разъёма на другой следует проявить осторожность и не забывать, что в этом случае красный и жёлтый провода меняются местами.

Первые блоки питания оснащались всего двумя разъёмами для периферии, тогда как современные БП имеют четыре и более больших разъёмов и один или два разъёма для флоппи-дисководов. В зависимости от мощности и назначения, некоторые БП имеют по восемь и даже более разъёмов для периферийных устройств.

Если вы используете много жёстких дисков или иных устройств, нуждающихся в дополнительном питании, можно использовать Y-образный разветвитель, а также переходник с большого разъёма на малый. Разветвитель позволяет превратить один разъём питания периферийных устройств для подключения к нему сразу двух накопителей, а с переходником вы можете использовать большой разъём для питания флоппи-дисковода. Если вы используете несколько переходников, удостоверьтесь, что общая мощность блока питания является достаточной. Разъёмы, подключённые к разветвителю, по суммарной нагрузке не должны превышать возможности одного разъёма.

Разъём питания Serial ATA

Подавляющее большинство современных жёстких дисков и все SSD оснащены разъёмом питания SATA. Так что, если несколько лет назад коннекторы SATA на БП были некой приятной опцией, то на новых блоках питания они предусмотрены в обязательном порядке. Разъём питания SATA (Serial ATA) — особый 15-контактый разъём, в котором используется всего пять проводов, что означает, что к одному проводу подключается по три контакта на разъёме. Общая мощность питания по такому коннектору точно такая же, как у обычного разъёма для периферии, но SATA-кабель заметно тоньше.


Разъём питания SATA

В разъёме питания SATA каждый провод подключён к трём контактам, причём нумерация проводов не соответствует нумерации контактов. Если ваш блок питания не оснащён разъёмами питания SATA, можно использовать переходник с обычного разъёма для периферийных устройств. Однако такие переходники не обеспечивают напряжение по линии +3,3 В. К счастью, это не является проблемой для большинства устройств SATA, так как они не используют линию +3,3 В и используют только напряжения +12 В и +5 В.


Переходник с разъёма для периферийных устройств на SATA

Разъём дополнительного питания видеокарт PCI-E

Спецификация ATX12V 2.x подразумевает использование нового 24-контактного разъёма питания материнской платы, который обеспечивает больше энергии для питания различных контроллеров на плате и карт PCI-E. Спецификация рассчитана на дополнительную мощность 75 Вт непосредственно для слота PCI-E x16 и такой мощности, в принципе, хватает для многих видеокарт со средней производительностью. Но производительные графические карты, как правило, нуждаются в более высоком уровне питания. По этой причине группа разработчиков PCI-SIG (Special Interest Group) представила два стандарта для обеспечения дополнительного питания видеокарт PCI-E , которые предполагают использование следующих разъёмов:

  • PCI Express x16 Graphics 150 W-ATX — спецификация издана в октябре 2004 года. Используется дополнительный 6-контактный (2х3) коннектор, который обеспечивает дополнительную мощность 75 Вт. Общая мощность по слоту PCI-E x16 достигает 150 Вт.
  • PCI Express 225 W/300 W High Power Card Electromechanical — спецификация опубликована в марте 2008 года. Предполагает использование 8-контактного (2х4) дополнительного разъёма питания, обеспечивая дополнительную мощность 150 Вт. Общая мощность составляет 225 Вт (75+150) либо 300 Вт (75+150+75).

К видеокартам, требующим ещё больше энергии, можно подключать сразу несколько разъёмов:

Конфигурации разъёмов дополнительного питания PCI-E
Максимальная мощность Конфигурация доп. питания
75 Вт Не используется
150 Вт 1 х 6-pin
225 Вт 2 х 6-pin либо 1 х 8-pin
300 Вт 1 х 8-pin + 1 x 6-pin
375 Вт 2 x 8-pin
450 Вт 2 x 8-pin + 1 x 6-pin

Карт PCI Express обеспечивается с помощью коннекторов 6-pin (2х3) либо 8-pin (2х4) Molex Mini-Fit, снабжённых вилкой типа «мама», которая подключается непосредственно к видеокарте. Для справки, данные разъёмы похожи на Molex 39-01-2060 (6-контактный) и 39-01-2080 (8-контактный), но в обоих используется иные ключи, чтобы предотвратить возможность их ошибочной установки в разъём +12 В на материнской плате. На следующей схеме представлена компоновка разъёмов, в том числе со стороны вилки. Обратите внимание на сигнал «sense» по контакту pin 5 — он позволяет графической карте определить, подключён ли разъём. Без надлежащего уровня питания карта может отключиться или работать в режиме ограниченной функциональности. Также обратим внимание, что контакт pin 2 обозначен в таблице как N/C (No Connection) согласно стандартной спецификации, но в большинстве блоков питания, судя по всему, на него также подводится напряжение +12 В.


6-контактный разъём дополнительного питания PCI-E 6 pin (2х3), рассчитанный на мощность 75 Вт


Разъём 6 pin (2×3) дополнительного 75-Вт разъёма для питания видеокарты PCI-E
Цвет Сигнал Контакт Контакт Сигнал Цвет
Чёрный GND 4 1 +12 V Жёлтый
Чёрный Sense 5 2 N/C
Чёрный GND 6 3 +12 V Жёлтый

Конфигурация контактов на 8-контактном разъёме дополнительного питания PCI-E приведена на схеме ниже. Обратите внимание на наличие дополнительного напряжения +12 В на контактах pin 2 и целых два сигнала «sense» по контактам pin 4 и pin 6, что позволяет карте определять, какой разъём подключён — 6-контактный или 8-контактный — либо подключение отсутствует.


8-контактный разъём дополнительного питания PCI-E 8 pin (2х4), рассчитанный на мощность 150 Вт


Разъём 8 pin (2×4) дополнительного 150-Вт разъёма для питания видеокарты PCI-E
Цвет Сигнал Контакт Контакт Сигнал Цвет
Чёрный GND 5 1 +12 V Жёлтый
Чёрный Sense0 6 2 12 V Жёлтый
Чёрный GND 7 3 +12 V Жёлтый
Чёрный GND 8 4 Sense1 Жёлтый

Конструкция обоих разъёмов обеспечивает обратную совместимость: разъём 6 pin можно подключить к гнезду 8 pin. Таким образом, если ваша графическая карта имеет гнездо для 8-контактного коннектора, но блок питания оснащён только разъёмом 6 pin, то его можно подключить к карте, просто сдвинув относительно гнезда, как это показано на рисунке. Вилка имеет конструкцию ключей, предотвращающую установку в некорректной позиции, но при подключении разъёма следует избегать чрезмерных усилий, что может привести к повреждению карты.


Подключение 6-контактного разъёма к гнезду 8 pin на графической карте

Сигнальные контакты расположены таким образом, что видеокарта сама распознает, какой тип разъём подключён к гнезду и, таким образом, какая мощность ей доступна. Например, если видеокарта требуется полных 300 Вт и она оснащена двумя гнёздами 8 pin (либо 8 pin + 6 pin), но вы используете два шестижильных разъёма, карта определит, что может использовать только 225 Вт и, в зависимости от конструкции и прошивки, может либо отключиться, либо будет работать в режиме ограниченной функциональности.

Благодаря специальному ключу на вилке, 8-контактный разъём нельзя установить в гнездо 6 pin. По этой причине многие производители блоков питания оснащают свои изделия вилками типа «6+2», которые позволяют отсоединять дополнительные два при необходимости, получая в итоге обычный 6-контактный разъём вместо 8-контактного. Такой разъём, разумеется, без проблем установится в гнездо 6 pin на плате.

Внимание! 8-контактный разъём дополнительного питания карт PCI-E и 8-контактный разъём питания CPU стандарта EPS12V используют близкие по конструкции вилки Molex Mini-Fit Jr. Эти вилки имеют разные ключи, но при определённом усилии может получиться подключить разъём EPS12V к гнезду на видеокарте, или наоборот, подключить разъём питания PCI-E к гнезду материнской плате EPS12V. В любом из этих сценариев контакт +12 В будет подключён напрямую к заземлению, что может привести к выходу из строя материнской платы, видеокарты или блока питания.

6-контактный разъём использует два контакта +12 В для обеспечения мощности до 75 Вт, в то время как коннектор 8 pin использует три контакта +12 В, обеспечивая до 150 Вт. Но согласно спецификации для разъёмов Molex, такой набор контактов позволяет обеспечивать большую мощность. Каждый контакт на разъёме питания PCI Express может держать ток до 8 А при использовании стандартных контактов — или больше, если применяются контакты HCS или Plus HCS. Если умножить пределы мощности контактов по спецификациям на их количество, можно определить возможности разъёма держать ток определённой мощности:

Максимальная мощность тока по разъёму дополнительного питания карты PCI-E
Тип разъёма Количество контактов +12V При использовании контактов контактов При использовании контактов HCS При использовании контактов Plus HCS
6-pin 2 192 Вт 264 Вт 288 Вт
8-pin 3 288 Вт 396 Вт 432 Вт

В 6-жильном разъёме ток рассчитан на два контакта +12 В, хотя большинство БП имеют по три таких контакта.

Стандартные контакты Molex рассчитаны на ток 8 А.

Контакты Molex HCS рассчитаны на ток 11 А.

Контакты Molex Plus HCS рассчитаны на ток 12 А.

Все значения указаны для связки 4-6 контактов Mini-Fit Jr. при использовании проводов 18-го калибра и стандартной температуре.

Таким образом, хотя по спецификации разъёмы рассчитаны на мощность 75 (6 pin) и 150 Вт (8 pin), при использовании стандартных контактов мощность может достигать, соответственно, 192 и 288 Вт. При использовании контактов HCS и Plus HCS вы можете получить ещё большую мощность.

Два разъёма дополнительного питания, о которых идёт речь, могут фигурировать в документации под названиями PCI Express Graphics (PEG), Scalable Link Interface (SLI) или CrossFire Power Connectors, так как они используются производительными графическими картами с интерфейсом PCI-E x16, которые могут работать в связке SLI или CrossFire. SLI и CrossFire — это режимы использования карт nVidia и AMD, позволяющие объединить карты в связку, используя вычислительные ресурсы каждой из них для увеличения производительности графической подсистемы. Каждая карта может потреблять сотни ватт, поэтому многие видеокарты класса hi-end имеют два или три разъёма дополнительного питания. Это означает, что большинство мощных

#Коннектор_питания_видеокарт
Не секрет, что современные модели видеокарт потребляют большое количество энергии. В зависимости от производителя, серии, назначения и даже конкретного экземпляра потребляемая мощность может меняться в пределах от нескольких десятков, до нескольких сотен Ватт. Где же взять такое количество энергии и при этом не обделить остальные компоненты вашей системы? Сейчас мы обо всем расскажем.
Питание для быстрой современной видеокарты может поступать из 3 источников:
Тип коннектора питания Обеспечиваемая им мощность
PCIe x16 75 Вт
6-pin 75 Вт
8-pin 150 Вт

Во первых, современные подключаются к разъему расширения PCIe x16, который питается от 24-контактного разъема и обеспечивает видеокарты мощностью до 75 Вт. Этого оказывается достаточно для начального и среднего уровня. Такие карты не имеют дополнительных разъемов питания и не сильно требовательны к блоку питания, и, как правило, обеспечивают относительно низкую производительность.

Разъем PCIe x16


24-pin разъем питания материнской платы
Во вторых, более мощные версии видеокарт могут иметь 2 типа разъемов питания: 6-пин и 8-пин, или оба сразу. Разъем 6-пин предоставляет видеокарте дополнительную мощность в 75 Вт, а 8-пин – в 150 Вт. Таким образом, максимальное энергопотребление видеокарты с 1 разъемом 8-пин и 1 разъемом 6-пин может достигать значения: 75+150+75 = 300Вт (конфигурации разъемов могут отличаться, в том числе и в большую сторону). Следует обратить внимание на следующий факт: для каждого дополнительного разъема питания на видеокарте должен обладать отдельным коннектором питания. Наличие дополнительных разъемов питания свидетельствует как о повышенном энергопотреблении видеокарты, так и о большей производительности (относительно видеокарт без дополнительных разъемов питания и в рамках одного-двух поколений). Кроме того, по наличию дополнительных разъемов питания можно приблизительно определить энергопотребление, на которое рассчитана. Важно помнить, что при наличии на видеокарте нескольких разъемов питания, для нормальной работоспособности компьютера необходимо к каждому коннектору подключить кабель питания. В противном случае компьютер либо не включится, либо видеокарта не будет работать со своей максимальной производительностью.

8-pin и 6-pin разъемы
В связи с этим нужно упомянуть, что существуют с разделенными линиями питания 12 В. Это означает, что каждый коннектор (6-пин и 8-пин) будет обслуживать своя линия питания. Подробнее об этом можно прочитать в.

Подводя итог – для соответствующего питания вашей видеокарты необходимо понять, какие разъемы питания она требует и какую максимальную мощность при этом потребляет. Учет этих факторов позволит вам избежать неприятной ситуации, при которой ваша система не сможет запуститься из-за недостатка мощности или отсутствия нужных коннекторов. Удачных покупок!

Если на видеокарте имеется такой разьем, то требуется к нему подключить дополнительное питание от БП.

Дополнительное питание подключается специальным кабелем-переходником:

6-пиновый разьем подключается к видеокарте, а два разьема, типа molex, подключаются к блоку питания.
К БП подключаются оба разьема.
Черный и коричневый земля, жёлтый +12 вольт.

Нужно учесть, что такие видеокарты требуют повышенной мощности БП и он должен быть не менее 350 Вт.

В современных блоках питания уже имеется разьем дополнительного питания видеокарты, в этом случае необходимости в переходниках нет.

В последнее время появились видеокарты к которым необходимо подключить не 6-pin разьем питания, а 8-pin.
Это связано с увеличением потребляемой мощности питания видеокартами.
У таких разьемов на два контакта «земля» больше, чем у 6-pin разьемов.

Если у вашего БП нет такого выходного коннектора, то нужно приобрести переходник 6-pin -> 8-pin, но обычно такой переходник идет в комплекте с видеокартой.

Подключать разьем 6-pin вместо 8-pin без переходника нельзя.

К видеокартам, имеющим два разьема дополнительного питания, нужно подключать оба разьема.

1,65 миллиона взломанных домашних компьютеров заняты майнингом

Лаборатория Касперского опубликовала результаты своего исследования, согласно которому в мире насчитывается 1,65 миллиона взломанных ПК, которые заняты добычей криптовалюты для хакеров.
При этом отмечается, что речь не идёт только о домашних машинах, но и о корпоративных серверах.

В лаборатории отметили, что наиболее популярными вредоносными добытчиками валют являются Zcash и Monero.
Наиболее популярной валютой является Bitcoin, однако его добыча слишком неэффективна на обычных компьютерах , в отличие от альтернативных валют.

«Основным эффектом для домашних компьютеров или инфраструктуры организации является снижение производительности», — заявил эксперт по безопасности Kaspersky Антон Иванов, — «Также некоторые майнеры могут загружать модули из инфраструктуры опасного действия, и эти модули могут содержать другой вредоносный код , такой как трояны».

В большинстве случаев майнер попадает на компьютер при помощи специально созданной зловредной программы, так называемого дроппера , главная функция которого — скрытно ставить другое ПО.
Такие программы обычно маскируются под пиратские версии лицензионных продуктов или под генераторы ключей активации к ним — что-нибудь в таком духе пользователи ищут, например, на файлообменниках и сознательно скачивают. Вот только иногда то, что они скачали, оказывается не совсем тем, что они хотели скачать.

После запуска скачанного файла на компьютер жертвы ставится собственно установщик, а он уже закачивает на диск майнер и специальную утилиту , маскирующую его в системе.
Также в комплекте с программой могут поставляться cервисы, которые обеспечивают его автозапуск и настраивают его работу.

От вредоносных программ-дропперов Kaspersky Internet Security защитит вас по умолчанию — просто убедитесь, что антивирус всегда включен, и такой зловред просто не попадет на ваш компьютер.

А вот майнеры, в отличие от дропперов — программы не зловредные.
Потому они входят в выделенную категорию Riskware — ПО, которое само по себе легально, но при этом может быть использовано в зловредных целях.
По умолчанию Kaspersky Internet Security не блокирует и не удаляет такие программы, поскольку пользователь мог установить их осознанно.

Но если хотите подстраховаться и уверены, что не собираетесь пользоваться майнерами и прочим ПО, которое входит в категорию Riskware, то вы всегда можете зайти в настройки защитного решения, найти там раздел Угрозы и обнаружение и поставить галочку напротив пункта Другие программы .

Если вы заняты майнингом для кого-то другого, вы можете получить огромные счета за электроэнергию, заметное замедление работы ПК и компонентов.

Процессорный разъём LGA 1151 для Intel Coffee Lake имеет различия

Выход процессоров Intel Coffee Lake вызвал бурю эмоций у пользователей и шквал обсуждений на различных тематических ресурсах, в основном из-за того, что они будут работать только с новыми материнскими платами , несмотря на уже давно используемое исполнение LGA 1151.

Выяснилась настоящая причина несовместимости.
Всё дело в том, что контакты на новых процессорах Intel расположены по другой схеме, нежели у процессоров Skylake и Kaby Lake, сообщает VideoCardz.

Intel добавила новым процессорам больше контактов Vss (земля) и Vcc (питание).
Первых ранее было 377, а теперь стало 391.
Вторых — 128 и 146, соответственно.
Общее число контактов не изменилось, и осталось равно 1151, а всё благодаря уменьшению количества резервных контактов (RSVD) с 46 до 25.

Компания сообщила – процессорам Core восьмого поколения потребовалась организации дополнительного и/или более стабильного питания.
Хотя компании было достаточно изменить название на LGA 1151v2, чтобы избежать «праведного гнева» со стороны некоторых пользователей, но она этого не сделала.

Точки доступа Wi-Fi в сельских населённых пунктах

Компания «Ростелеком» сообщает о резком росте востребованности беспроводных точек доступа в Интернет, построенных по проекту устранения цифрового неравенства в России.

Проект, о котором идёт речь, предусматривает создание точек Wi-Fi в населённых пунктах численностью от 250 до 500 человек.
Доступ в Сеть предоставляется на скорости не менее 10 Мбит/с.

В конце июля «Ростелеком» объявил об отмене платы за подключение к Интернету через такие хот-споты.
Сразу после этого востребованность услуги заметно выросла.
Количество интернет-сессий в точках доступа подскочило на 35%.
Общий объём интернет-трафика в точках Wi-Fi в августе впервые превысил 1 Пбайт, оказавшись на 27% больше, чем месяцем ранее.

По состоянию на 30 июня 2017 года универсальные услуги связи с использованием точек доступа Wi-Fi оказывались в 4690 населённых пунктах, что составляет 34% от общего плана (всего до конца 2019 года должны быть построены почти 14 тыс. точек).
Уже проложено 35 тыс. километров волоконно-оптических линий связи.

Разъёмы питания для периферийных устройств Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для…

Разъёмы питания для периферийных устройств Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для…

Посчастливилось мне приобрести видеокарту Nvidia GTX 780 вместо своей старенькой Nvidia GTX 560. Радость от покупки была не долгой, т.к. видеокарта отказалась влезать в мой корпус. Хотя эта проблема лечится быстро с помощью болгарки и прямых рук)))

Следующей и главной проблемой стало присутствие двух 8 pin разъёмов на видеокарте и их отсутствие на блоке питания. Блок у меня 700 Вт но выходит у него 2*6 pin.

Сначала обратимся к теории, что же это за 8-pin разъем? По сути это тот же 6-pin разъем только с добавлением двух дополнительных контактов “земли”. Это нужно, чтобы дать дополнительную мощность на видеокарту по шине 12V, что в свою очередь необходимо для мощных видеоадаптеров, а также для разгона и использования штатных технологий, таких как AMD OverDrive.

Почитав “умные” форумы, пришел к выводу, что, в принципе, использование дополнительных контактов не является обязательным, хотя и желательным.

При попытке запуска системы, видеоадаптер выдал ошибку о нехватке мощности, и отказал в запуске ПК. Стало ясно, что необходимо подключить восьми контактный разъем. В принципе, существуют переходники с 6 на 8 контактов, но во-первых они стоят денег, а во-вторых нужно ждать, пока их привезут, а поставить новую видюху “горело” прямо сейчас))).

Изучив предлагаемый переходник стало ясно, что два дополнительных контакта просто дублируются от имеющихся.

Также необходимо было заполучить коннектор для подключения в видеокарту. Для этой цели отлично подошел имеющийся восьми контактный переходник для питания процессора. Я просто отпилил нужные части, которые подходят в видеокарту.

Теперь нужно было подключить разъем к блоку питания. Можно было бы подсоединиться к 6 pin разъемам, но я не стал их трогать, а срезал один не используемый разъем питания SATA и взял оттуда два провода “земли”, а остальные заизолировал. И вот что получилось.

Стандартный источники питания работает от 220В, а также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток). Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.

АТХ 20 и 24 Контактный главный Разъем кабеля питания

24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

ATX 4-Контактный разъем питания

Molex 4-Контактный периферийный разъем кабеля питания

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.

SATA 15 -Контактный кабель питания

SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).

8-Контактный EPS и +12 Вольт Разъем питания

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

4+4 Контактный EPS +12 Вольт Разъем питания

Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.

6-контактный разъем PCI Express (PCIe) силовой кабель Разъем

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.

8-контактный разъем PCI Express (PCIe) силовой кабель разъем

Спецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

6+2(8) пин PCI Express (PCIe) силовой кабель разъем

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.

Разъёмы питания CPU

Питание CPU поступает от устройства, называемого Voltage Regulator Module (VRM), который имеется в большинстве материнских плат. Данное устройство обеспечивает питанием процессор (как правило, через контакты на сокете процессора) и производит самокалибровку, чтобы подавать на процессор надлежащее напряжение. Конструкция модуля VRM позволяет ему питаться как от входящего напряжения +5 В, так и от напряжения +12 В.

Долгие годы использовался только +5 В, но, начиная с 2000 года, большинство VRM перешли на +12 В из-за более низких требований для работы с таким напряжением на входе. Кроме того, другие компоненты ПК также могут использовать напряжение +5 В, поступающий через общий контакт на гнезде материнской платы, в то время как на линию +12 В «повешены» только дисковые накопители (во всяком случае, так было до 2000 года). Использует ли VRM на вашей плате напряжение +5 В или +12 В, зависит от конкретной модели платы и конструкции регулятора напряжения. Многие современные VRM устроены таким образом, чтобы принимать на входе напряжения от +4 В до +26 В, так что конечную конфигурацию определяет уже производитель материнской платы.

Например, как-то в наши руки попала материнская плата FIC (First International Computer) SD-11, оснащённая регулятором напряжения Semtech SC1144ABCSW. Данная плата использует напряжение +5 В, преобразуя его в более низкое в соответствии с потребностями CPU. В большинстве материнских плат используются VRM двух производителей — Semtech либо Linear Technology. Вы можете посетить сайты данных компаний и более подробно изучить спецификации их чипов.

Материнская плата, о которой идёт речь, использовала процессор Athlon 1 ГГц Model 2 в версии со щелевым слотом (Slot A) и по спецификации требовала питания 65 Вт при номинальном напряжении 1,8 В. 65 Вт при напряжении 1,8 В соответствуют току 36,1 А. При использовании VRM со входящим напряжением +5 В мощности 65 Вт соответствует сила тока всего 13 А. Но такой расклад получается лишь при условии 100% КПД регулятора напряжения, что невозможно. Обычно же эффективность VRM составляет около 80%, таким образом, для обеспечения работы процессора вместе с регулятором напряжения сила тока должна быть примерно равна 16,25 А.

Если учесть, что другие потребители энергии на материнской плате также используют линию +5 В — помните, что карты ISA или PCI также используют это напряжение — можно убедиться, насколько легко можно перегрузить линии +5 В на блоке питания.

Хотя большинство конструктивных решений VRM на материнских платах унаследовано от процессоров Pentium III и Athlon/Duron, использующих регуляторы +5 В, большинство современных систем используют VRM, рассчитанные на напряжение +12 В. Связано это с тем, что более высокие напряжения снижают уровень тока. Мы можем убедиться в этом на примере AMD Athlon 1 ГГц, о которым уже упоминали выше:

Уровень тока в зависимости от входящего напряжения
Мощность Напряжение Сила тока Сила тока в ампера с учётом КПД регулятора напряжения 80%
65 Вт 1.8 В 36.1 А
65 Вт 3.3 В 19.7 А 24.6 А
65 Вт 5.0 В 13.0 А 16.3 А
65 Вт 12.0 В 5.4 А 6.8 А

Как можно видеть, использование линии +12 В для питания чипа требует ток силой всего 5,4 А или же 6,8 А, с учетом эффективности VRM.

Таким образом, подключив модуль VRM на материнской плате к линии питания +12 В, мы могли бы извлечь немало пользы. Но, как вы уже знаете, спецификация ATX 2.03 предполагает лишь одну линию +12 В, которая передаётся через основной кабель питания материнской платы. Даже проживший недолгую жизнь вспомогательный 6-контактный коннектор был лишён контакта с напряжением +12 В, так что он не смог бы нам помочь. Ток силой более 8 А по одному проводу 18-го калибра от линии +12 В на блоке питания — это весьма действенный способ расплавить контакты разъёма ATX, которые по спецификации рассчитаны на ток не выше 6 А при использовании стандартных контактов Molex. Таким образом, требовалось принципиально иное решение.

Platform Compatibility Guide (PCG)

Процессор напрямую управляет силой тока, проходящей через контакт +12 В. Современные материнские платы разработаны таким образом, чтобы обеспечить поддержку как можно большего количества процессоров, однако, цепи VRM некоторых платах могут не обеспечивать достаточного питания для всех процессоров, которые могут быть установлены в сокет на материнской плате. Чтобы исключить потенциальные проблемы с совместимостью, которые могут привести к нестабильной работе ПК или даже выходу из строя отдельных компонентов, компания Intel разработала стандарт питания, называющийся Platform Compatibility Guide (PCG). PCG упоминается на большинстве боксовых процессоров Intel и материнских платах, выпускавшихся с 2004 по 2009 год. Он создавался для сборщиков ПК и системных интеграторов, чтобы донести до них информацию о том, какие требования предъявляет процессор к питанию, а также соответствует ли данным требованиям материнская плата.

PCG представляет собой двузначное либо трёхзначное обозначение (например, 05А), где первые две цифры означают год, когда был представлен продукт, а дополнительная третья буква соответствует сегменту рынка. Маркировки PCG, включающие третий знак А, соответствуют процессорам и материнским платам, относящимся к low-end решениям (требуют меньше энергии), в то время как буква B относится к процессорам и материнским платам, относящимся к сегменту high-end рынка (требуют больше энергии).

Материнские платы, которые поддерживают процессоры high-end класса, по умолчанию, также могут работать и с менее производительными процессорами, но не наоборот. Например, вы можете установить процессор с PCG маркировкой 05A в материнскую плату, имеющую маркировку 05B, но если вы попробуете установить процессор 05B в плату, имеющую маркировку 05A, то вполне можете столкнуться с нестабильной работы системы или иными, более тяжёлыми последствиями. Иными словами, всегда есть возможность установить менее производительный процессор в дорогую материнскую плату, но не наоборот.

Рекомендации к уровню питания по линии +12 В в соответствии с маркировкой Intel Platform Compatibility Guide (PCG)
Код PCG Год Сегмент рынка Потребление энергии CPU Постоянный ток по линии +12 В Пиковая сила тока по линии +12 В
04A 2004 Low-end 84 Вт 13 A 16.5 A
04B 2004 High-end 115 Вт 13 A 16.5 A
05A 2005 Low-end 95 Вт 13 A 16.5 A
05B 2005 High-end 130 Вт 16 A 19 A
06 2006 Все 65 Вт 8 A 13 A
08 2008 High-end 130 Вт 16 A 19 A
09A 2009 Low-end 65 Вт 8 A 13 A
09B 2009 High-end 95 Вт 13 A 16.5 A

Блок питания должен быть способен выдерживать пиковую нагрузку, как минимум, в течение 10 мс.

Блок питания, который соответствует требуемому минимуму по линии +12 В, может обеспечить стабильную работу системы.

4-контактный разъём питания процессора +12 В

Чтобы увеличить ток по линии +12 В, Intel создала новую спецификацию БП ATX12V. Это привело к появлению третьего разъёма питания, который получил название ATX +12 В и использовался для подведения дополнительного напряжения +12 В к материнской плате. Данный 4-контактный разъём питания является стандартным для всех материнских плат, соответствующих спецификации ATX12V, и содержит контакты Molex Mini-Fit Jr. с вилками типа «мама». Согласно спецификации, разъём соответствует стандарту Molex 39-01-2040, тип конектора — Molex 5556. Это тот же самый тип контактов, что используется в основном разъёме питания материнской платы ATX.

Данный разъём имеет два контакта +12 В, каждый из которых рассчитан на ток до 8 А (либо до 11 А при использовании контактов HCS). Это обеспечивает силу тока 16 А дополнительно к контакту на материнской плате, а в сумме оба разъёма обеспечивают ток до 22 А по линии +12 В. Расположение контактов данного разъёма изображено на следующей схеме:

Разъём +12 В питания процессора, фронтальный вид и компоновка контактов

Назначение контактов на разъёме +12 В представлено на следующей таблице:

4-контактный разъём +12 В для питания CPU
Контакт Сигнал Цвет Контакт Сигнал Цвет
3 +12 V Жёлтый 1 Gnd Чёрный
4 +12 V Жёлтый 2 Gnd Чёрный

Используя стандартные контакты Molex, каждый контакт в разъёме +12 В может проводить ток силой до 8 А, 11 А с контактами HCS, либо до 12 А с контактами Plus HCS. Даже при том, что в данном разъёме используются те же самые контакты, что и в основном, ток по этому разъёму может достигать более высоких значений, так как используется меньшее количество контактов. Умножив количество контактов на напряжение, можно определить предельную мощность тока по данному разъёму:

Стандартные контакты Molex рассчитаны на ток 8 А.

Контакты Molex HCS рассчитаны на ток 11 А.

Контакты Molex Plus HCS рассчитаны на ток 12 А.

Все значения указаны для связки 4-6 контактов Mini-Fit Jr. при использовании проводов 18-го калибра и стандартной температуре.

Таким образом, в случае использования стандартных контактов мощность может достигать 192 Вт, что, в большинстве случаев, достаточно даже для современных производительных CPU. Потребление большей мощности может привести к перегреву и оплавлению контактов, поэтому в случае использования более «прожорливых» моделей процессоров вилка +12 В для питания процессора должна включать контакты Molex HCS либо Plus HCS.

20-контактный основной разъём питания и коннектор питания процессора +12 В вместе обеспечивают максимальный уровень мощности тока 443 Вт (при использовании стандартных контактов). Важно заметить, что добавление разъёма +12 В позволяет задействовать полную мощность блока питания на 500 Вт, не рискуя столкнуться с перегревом или оплавлением контактов.

Переходник на разъём +12 В питания процессора

Если блок питания не имеет стандартного разъёма +12 В для питания процессора, а на материнской плате предусмотрено соответствующее гнездо, существует простой выход из проблемы — использовать переходник. С какими нюансами мы может столкнуться в таком случае?

Переходник подключается к разъёму для периферийных устройств, который имеется почти во всех БП. Проблема в данном случае заключается в том, что разъём для периферийных устройств имеет всего один контакт +12 В, а 4-контактный разъём питания CPU — два таких контакта. Таким образом, если переходник предполагает использование всего одного разъёма для периферийных устройств, используя его для обеспечения напряжения сразу на двух контактах разъёма +12 В для процессора, то мы в этом случае видим серьёзное несоответствие между требованиями к силе тока. Поскольку контакты на разъёме для периферийных устройств рассчитаны на ток только в 11 А, нагрузка, превышающая это значение, может привести к перегреву и оплавлению контактов на этом разъёме. Но 11 А — это ниже пиковых значений тока, на которые должны быть рассчитаны контакты разъёма в соответствии с рекомендациями Intel PCG. Это означает, что подобные переходники не соответствуют последним стандартам.

Мы произвели следующие расчёты: учитывая эффективность VRM на уровне 80%, для среднего по нынешним меркам процессора, потребляющего 105 Вт, уровень тока составит примерно 11 А, что является максимумам для периферийного разъёма питания. Многие современные процессоры имеют TDP свыше 105 Вт. Но мы бы не рекомендовали пользоваться переходниками, которые используют только один разъём для периферийных устройств, с процессорами, имеющими TDP свыше 75 Вт. Пример такого переходника приведён на следующем рисунке:

Переходник на разъём питания CPU +12 В с разъёма для питания периферийных устройств

8-контактный разъём питания процессора +12 V

В материнских платах high-end класса часто используется несколько VRM для питания процессора. Чтобы распределить нагрузку между дополнительными регуляторами напряжения, такие платы оснащены двумя гнёздами для 4-контактного разъёма +12 В, но физически они объединены в один 8-контактный коннектор, как показано на рисунке ниже. Данный тип разъёма был впервые представлен в спецификации EPS12V версии 1.6, вышедшей в 2000 году. Хотя изначально данная спецификация была ориентирована на файл-серверы, увеличившиеся запросы к питанию некоторых высокопроизводительных процессоров для настольных ПК привели к тому, что этот 8-контактный разъём появился в мире ПК.

8-контактный разъём питания CPU +12 В. Фронтальный вид и конфигурация контактов

Назначение контактов разъёма 8-pin CPU +12 В приводится в следующей таблице:

8-контактный разъём питания CPU +12 В
Цвет Сигнал Контакт Контакт Сигнал Цвет
Жёлтый +12 V 5 1 GND Чёрный
Жёлтый +12 V 6 2 GND Чёрный
Жёлтый +12 V 7 3 GND Чёрный
Жёлтый +12 V 8 4 GND Чёрный

Некоторые материнские платы, где используется 8-контактный разъём питания CPU, для обеспечения корректной работы должны получать напряжение на все контакты разъёма, в то время, как большинство материнских плат такого типа могут работать, даже если вы используете всего один 4-контактный разъём питания. В последнем случае, на гнезде материнской платы останется четыре свободных контакта. Но прежде чем запускать компьютер с такой конфигурацией разъёмов, необходимо ознакомиться с руководством пользователя материнской платы — скорее всего, там будет отражено, можно ли подключать один 4-контактный разъём питания к 8-жильному гнезду на плате, либо нет. Если вы используете процессор, который потребляет больше энергии, чем может обеспечить один 4-контактный разъём питания, вам, тем не менее, придётся найти БП, оснащённый 8-контактным разъёмом.

Распиновка разъёмов — Кабели и аксессуары

Сообщение от Troyan.

Итак,во избежание появления постоянно повторяющихся одинаковых вопросов и для удобства поиска создал шапку темы,в которой собрана и расфасована вся информация данной темы.Со временем этот пост будет обновляться.



Телефоны C100, C110, P500, P510.

18-контактный разъём.

1,14,15 +Vbat

2 TXD

3 RXD

7 RTS

8,10,11 GND

9 CTS

17,18 Vext Charge



Подробная распиновка:

1 — VBAT

2 — SDS_TxD

3 — SDS_RxD

4 — Dubug_RxD

5 — Dubug_TxD

6 — Ta_Det

7 — CTS

8 — GND

9 — RTS

10 — DCD

11 — GND

12 — —

13 — —

14 — VBAT

15 — DTR

16 — DA I_Reset

17 — V_EXT_CHARGE

18 — V_EXT_CHARGE



При замыкании контактов 4 (RxD) и 5 (TxD), телефон входит в режит «Test Mode».







Телефоны C130, C140, C200, C210, C230, C240, C260, D100, D410, Е105, E300, Е310, E400, E410, E600, E610, E710, E715, E850, P100, Р107, P400, S200, S300, S300M, V200, V205, V206, X105, X120, Х140, X160, X200, X210, X300, X400, X426, X450, X480, X481, X540, X610

18-контактный разъём.

1,14 +Vbat

2 TxD (прошивка и разблокировка)

3 RxD (прошивка и разблокировка)

4 TxD (синхронизация и прошивка)

5 RxD (синхронизация и прошивка)

7 CTS

9 RTS

8, 11 GND

17,18 Vext Charge



Подробная распиновка:

1 — DCL_DETECT

2 — SDS_TxD

3 — SDS_RxD

4 — DEBUG_TxD

5 — DEBUG_RxD

6 — VCCD (данный пин ни куда не подключен)

7 — DEBUG_DTR

8 — GND

9 — DEBUG_CTS

10 — DEBUG_RTS

11 — GND

12 — DEBUG_DCD

13 — JIG_ON

14 — VBAT

15 — DEBUG_DSR

16 — DEBUG_RI

17 — V_EXT_CHARGE

18 — V_EXT_CHARGE









Телефоны E100, E330, E330N, E630, E700, E800, E820, E830, S500, X100, X460, X490, X540, X600, X620, Х640, X650, X900, X910

18-контактный разъём.

1,14 +Vbat

2 TxD

3 RxD

4 RTS

5 CTS

8,11,13 GND

17,18 Vext Charge



Подробная распиновка:

1 — VBAT

2 — TxD

3 — RxD

4 — RTS

5 — CTS

6 — JIG_REC

7 — CHARGER_OK

8 — GND

9 — MIC

10 — REC1

11 — GND

12 — REC01

13 — GND

14 — VBAT

15 — REC2

16 — SPK

17 — V_EXT_CHARGE

18 — V_EXT_CHARGE









Телефоны D500, D500e, D508, D510, D600, E340, E350, E350e, E360, E370, E640, E648, E730, E728, E738, E750, E760, E860, N356, X660, X700, X800, T309

18-контактный разъём.

1,14 +Vbat

2 USB D+

3 USB +5V

4 USB D-

5 RxD

6 TxD

8,11 GND

17,18 Vext Charge



Подробная распиновка:

1 — VBAT

2 — USB_D_PLUS

3 — +VBUS

4 — USB_D_MINUS

5 — RxD

6 — TxD

7 — AUX_ON

8 — GND

9 — EXT1

10 — BU_RST

11 — GND

12 — EXT2

13 — GND

14 — VBAT

15 — HFK_SPK

16 — HFK_MIC

17 — V_EXT_CHARGE

18 — V_EXT_CHARGE









Телефоны A800, N400, N500, N600, N620, R200, R210, T100, T400, T500

18-контактный разъём.

1,14,17,18 +Vbat

2 TxD

3 RxD

4 RTS

5 CTS

8,11,13 GND









Телефон E910

20-контактный разъём.

6,16 GND

10 TxD

20 RxD









Телефоны D520, D800, D808, D820, D830, D840, D828, D900, D900i, E200, E250, E390, E420, E500, E570, E780, E870, E900, G600, P300, P910, P920, T809, X820, Z150, Z510, Z540

20-контактный разъём.

1,2,3 USB +5V

4 USB D-

5 USB D+

9 RxD

10 TxD

19,20 GND









Телефоны D428, E620, E720, E810, P400, P408, P730, P735, S341i, S342i, S410i, Z130, Z140, Z300, Z500, ZV10, ZV30

24-контактный разъём.

19 GND

16 USB +5V

15 USB D+

10 USB D-

8 RxD

9 TxD





Подробная распиновка:

1 — воздух (тоесть не куда не подключен)

2 — DCL_DETECT

3 — DEBUG_DSR

4 — воздух

6 — JIG_ON

7 — воздух

8 — SDS_RxD

9 — SDS_TxD

10 — USB_D_MINUS

11 — воздух

12 — GND

13 — DEBUG_RxD

14 — DEBUG_TxD

15 — USB_D_PLUS

16 — USB_5

17 — DEBUG_DCD

18 — DEBUG_RI

19 — GND

20 — DEBUG_RTS

21 — VBAT

22 — VBAT

23 — DEBUG_CTS

24 — DEBUG_DTR



Если кабель прошивочный, тогда 3,4 должны быть соединены через диод 1N4148 к 16 (USB +5V).

Если кабель для синхронизации, тогда должна быть перемычка 6 и 13.









Телефоны E860, E860v, E770, S400i, X800

18-контактный разъём.

2 USB D+

3 USB +5V

4 USB D-

8,11 GND

9 RxD

10 TxD









Телефон E530

24-контактный разъём.

6,17 GND

10 TxD

21 RxD









Телефон I300

24-контактный разъём.

15 USB D+

14 TxD

13 RxD

10 USB D-

1,2,3,4,5,19 GND









Телефон D720

24-контактный разъём.

8 Tx

9 Rx

19 GND









Схема разъёма 18-pin



Схема разъёма 20-pin



Схема разъёма 20-pin (Е910)



Схема разъёма 24-pin



Схема разъёма 24-pin (Е530)





Расшифровка маркировки основных пинов:

TxD — Transmit Data — Передаваемые данные

RxD — Recive Data — Принимаемые данные

CTS — Clear To Send — Сброс для передачи

RTS — Request To Send — Запрос передачи

DTR — Data Terminal Ready — Готовность терминала

DSR — Data Set Ready — Готовность модема

DCD — Data Carrier Detect — Обнаружение несущей данных

RI — Ring Indicator — Индикатор звонка

GND — Ground — земля или минус

VBAT — accumulator out — выход аккумулятора +

V_EXT_CHARGE — charge input — вход зарядки +



Вот ещё краткий сборничек разъёмов Samsung:





Если будут найдены какие-то ошибки,Прошу обращаться ко мне в ЛС

Edited by Troyan

24-контактный разъем блока питания ATX с 20-контактной платой и Visa Versa

Если вы превысите номинальный ток разъема, он может перегреться и даже расплавиться. Поскольку силовой разъем Molex рассчитан на 6 А на цепь, с 20-контактной частью вы не должны потреблять более 12 А от 3,3 В, 24 А от + 5 В и 6 А от +12 В (обратите внимание, что контакт 11 часто используется для удаленного подключения 3,3 В. смысл). 4-контактный разъем 12 В 2 P4 рассчитан на 8 А / контакт, поэтому вы можете дополнительно потреблять до 16 А на +12 В. Простая математика показывает, что с 20-контактным основным и 4-контактным дополнительным разъемами 12 В2 максимальная мощность может составлять 355 Вт.Этого достаточно для большинства ПК. Однако, даже если вашей системе требуется в целом менее 355 Вт, вам все равно необходимо знать распределение токов на материнской плате и проверить , что вы можете получить необходимую силу тока от каждой шины вашего источника питания. Если вашей системе требуется больше усилителей на какой-либо отдельной шине, а на материнской плате нет дополнительного 6-контактного разъема питания (который был удален из спецификации ATX 2.0 в 2003 году), вам лучше выбрать блок питания, совместимый с ATX12V версии 2. с 24-контактным разъемом, даже если ваш старый блок питания имеет достаточную общую мощность.Такие модели v2.0 иногда называют ATX-II. Вы можете использовать различные онлайн-калькуляторы мощности ПК, чтобы оценить свои потребности.

Распиновка 24/20-контактного блока питания (вид спереди).
В частности, если материнской плате требуется ток 3,3 В, превышающий 12 А, или ток + 5 В более 24 А, и у нее нет 6-контактного вспомогательного разъема, вам следует использовать 24-контактный блок питания. Обратите внимание, что переходные кабели с 20 на 24 контакта совершенно бесполезны, поскольку все токи по-прежнему проходят через 20-контактный разъем источника питания.Эти адаптеры на самом деле усугубляют ситуацию, потому что они добавляют дополнительное сопротивление между блоком питания и нагрузкой, вызывая большее падение напряжения.
Еще одна проблема, о которой следует помнить, заключается в том, что блоки питания, выпущенные до 2003 года, могут не иметь кабеля последовательного ATA. В этом случае вы можете попробовать использовать адаптер IDE-SATA, который подключается к одному из 4-контактных периферийных разъемов и преобразует его в разъем SATA с отсутствующей шиной 3,3 В. Это может сработать, если ваше устройство SATA не использует 3,3 В, что часто бывает.

Если вы используете высокопроизводительную видеокарту с дополнительным 6-контактным или 8-контактным разъемом питания, вы можете попробовать использовать адаптер, который преобразует два 4-контактных периферийных кабеля в 6-контактный кабель PCI Express.Для такого применения блок питания обычно должен быть> 400 Вт, иначе у вас может не хватить номинального тока на выходе 12 В. Наконец, старый блок питания может вызвать проблемы с запуском. Сегодняшние материнские платы используют сигнал PWR_OK для правильной синхронизации. При первоначальном включении он сначала остается низким. Затем источник питания должен подтвердить высокий логический уровень TTL в течение 100–500 мс после того, как выходы +12 В постоянного тока, +5 В постоянного тока и +3,3 В постоянного тока достигают своих диапазонов регулирования. И наоборот, он должен переключиться в состояние низкого уровня TTL, когда любое из положительных напряжений постоянного тока падает ниже его порогового значения напряжения, или, по крайней мере, через 16 мс после отключения входного питания.Старый дешевый блок питания может не иметь схемы «Power OK» и может просто подключить контакт 8 к + 5V. Современные системы могут иметь проблемы с загрузкой и могут не работать без правильно функционирующего сигнала PWR_OK.

ИСПОЛЬЗОВАНИЕ 24-КОНТАКТНОГО БП с 20-КОНТАКТНОЙ ПАНЕЛЬЮ.

Многие новые блоки питания для ПК, совместимые с ATX12V v2, поставляются с двойным разъемом 24/20 (иногда называемым 20 + 4) для обратной совместимости. У него есть последние четыре контакта на съемной секции, которая выдвигается, поэтому вы можете подключить ее к более старой материнской плате (см. Диаграмму выше).Только никуда не подключайте оставшуюся часть с 4 контактами — она ​​несовместима с другими цепями! Если у вашего блока питания есть надежный 24-контактный разъем, вы все равно можете попытаться вставить его в 20-контактный слот, чтобы последние четыре контакта свисали с края разъема платы. В качестве альтернативы вы можете купить переходник с 24 на 20 контактов. Чтобы проверить совместимость конкретной модели, см. Базу данных Intel и подборку протестированных блоков питания.
Потенциальная проблема при использовании нового блока питания со старым компьютером заключается в том, что современные блоки питания обычно не обеспечивают выход минус 5 В (у них либо вообще нет белого провода, идущего к контакту 20, либо они оставляют его не подключенным внутри).Даже некоторые блоки питания ATX-I могут не иметь «-5 В», что было сделано необязательным в спецификации ATX12V версии 1.2 с 2002 года. Шина минус 5 В использовалась картами ISA. Он был прекращен, когда ISA были заменены PCI. Если у вас старый компьютер со слотами ISA, ему все равно понадобится эта шина. В этом случае, если вы не можете найти источник питания с такой шиной, вы можете получить его от -12 В, добавив отрицательный линейный стабилизатор, такой как MC79M05. Поскольку шина минус 5 В может потреблять ток до 0,3 А в соответствии со спецификацией ATX v.1, этот регулятор будет рассеивать до (12-5) × 0.3 = 2,1 Вт. Это может быть слишком много для автономного устройства, поэтому, возможно, вам придется прикрепить его к небольшому радиатору.
См. Также наш учебник по аккумуляторам для ноутбуков.

Примечание. Информация на этом сайте предоставлена ​​ AS IS и не является профессиональной консультацией. Не используйте его без независимой проверки (см. Полный отказ от ответственности по ссылке ниже).

В чем разница между 24-контактным и 20-контактным разъемом питания материнской платы? | FAQ

Серверные материнские платы для требовательных приложений выпускаются в форм-факторах: EEB / E-ATX / ATX / microATX / mini-ITX.

Эти оптимальные стоечные серверы для развертывания в центрах обработки данных с требовательными приложениями заключаются в инновациях и производительности.

Масштабируемые серверы параллельных вычислений с высокой плотностью графических процессоров, созданные для обеспечения высокой производительности.

Вычисления, хранение и работа в сети возможны на многоузловых серверах высокой плотности при более низкой совокупной стоимости владения и большей эффективности.

Основанные на стандартах OCP Open Rack Standards, базовые стойки и узлы для центров обработки данных.

Автономное шасси, которое клиенты могут настраивать и расширять по мере необходимости.

Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.

Системы, которые делают визуальные приложения от компьютерной графики до компьютерной анимации, полагаются на серверы визуальных вычислений.

Вычислительная мощность, большие объемы данных, быстрая работа в сети и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.

Программно определяемый кластер узлов может быть выделен для вычислений, хранения, сети или виртуализации.

Емкость, надежность и гибкость хранилища встроены в эти серверы хранения для предприятий и центров обработки данных.

Безопасно управляйте использованием файлов и приложений в офисных средах, сохраняя при этом большие объемы данных.

Ресурсы сервера эффективно распределяются посредством виртуализации, и эти серверы очень гибкие.

Обработка данных в реальном времени в источнике требуется для граничных вычислений с уменьшенной задержкой для сетей Интернета вещей (IoT) и 5G, поскольку они используют облако.

GIGABYTE представляет новый инновационный продукт для 3D-зондирования — камеру Time of Flight (ToF).ToF-камера — это недорогое интеллектуальное решение специального назначения с новой технологией захвата 3D-изображений. Камера ToF включает в себя высокопроизводительную расширенную аналитику в качестве стандартной функции, улучшая точность измерений и производительность по сравнению с текущим поколением RGB и стереоскопических камер.

Roland G-303 G-808 GR-300 24-контактный преобразователь кабеля в DB25

GR-300 с разъемом DB25 вместо оригинального патентованного 24-контактного разъема
.

Введение в «Сделай сам» Roland 24-контактный преобразователь в DB25-контактный:

Скачать 24-to-25 stl (3D-печать)

Винтажные гитарные синтезаторы Roland заменяют патентованные 24-контактные разъемы на более распространенное оборудование DB25 примерно с тех пор, как Roland выпускает гитарные синтезаторы.

Для некоторых не имело смысла продолжать платить большие деньги за кабели Roland, когда есть высококачественная и недорогая альтернатива.Теперь, с растущим дефицитом оригинальных кабелей Roland и растущей ценой, имеет больше смысла, чем когда-либо, рассмотреть возможность отказа от оригинального оборудования Roland.

На этой странице описана разработанная мной процедура Roland с 24 выводами на DB25. Я начал с излишка 24-контактных ленточных соединителей и стопорных колец Roland. По сути, я подключил 24 провода к разъему DB25, затем подключил эти 24 провода к лентам Roland, снятым с исходных 24-контактных разъемов.Используя ленты Roland, мне не пришлось вносить какие-либо постоянные изменения ни в свои гитары, ни в синтезаторы. Чтобы организовать проводку, я следовал распиновке Roland, поэтому первый контакт на моем разъеме DB25 — +15 В, второй контакт — -15 В и т. Д., Как и на оригинальном 24-контактном разъеме Roland. Это также поддерживало совместимость с Roland US-2 Turbo и RC-1324-VR.

Как читать схему контактов с 24 на 25:

Переключиться на оборудование DB25 не так уж сложно, хотя при подключении разъемов важно помнить об асимметричном характере оригинального оборудования Roland.24-контактные разъемы Roland имели по девять контактов с каждой стороны и шесть контактов посередине, всего 24 контакта. Шесть контактов в середине не были распределены симметрично, поэтому одинаковый монтаж с обеих сторон приведет к неправильному подключению.

На первой странице схемы показано создание разъема для гитары. Вы заметите, что верхняя лента «A1» имеет двенадцать паяных площадок для подключения проводов. Они обозначены функцией индикации, оригинальным назначением контактов Roland и цветовым кодом.Например, самый верхний контакт помечен как «GND», «Green / Black» и «4». На оригинальном 24-контактном разъеме Roland контакт «4» является одним из многих контактов, используемых для заземления. Для этого подключения я использовал зеленый провод с черной полосой.

Почему штифт «4» идет первым? Если вы посмотрите на оригинальный 24-контактный разъем, вы заметите, что контакт «4» является одним из центральных контактов, расположенных асимметрично.

Следующее отключенное соединение помечено как «+ 15В», «Красный» и «1». Контакт «1» на разъеме Roland — это положительный источник питания 15 В.Итак, на разъеме «гитара» контакт «2» на ленте «A1» подает напряжение +15 В. Если вы посмотрите на вторую страницу с описанием подключений к синтезатору, вы заметите, что источник питания +15 В теперь является последним подключением на ленте, обозначенным как «B1».

Следуйте диаграмме pdf, и у вас не будет никаких проблем. Кроме того, посмотрите приведенный ниже видеоролик YouTube, который я сделал для комплекта для модернизации, чтобы получить представление о том, как все было собрано.

3D-печать Vintage Roland Guitar Parts

Что делать с файлом STL? 3D печать

Вы можете использовать файл plate_2mm_v2.stl ‘, чтобы сделать свою собственную монтажную пластину от 24 до 25 контактов с помощью 3D-принтера. Джастин Кейси был достаточно любезен, чтобы поделиться этим файлом и этими фотографиями при преобразовании с 24 на 25 контактов для своего GR-500.

Джастин написал: «Я прикрепил стандартный файл STL с пластиной толщиной 2 мм. Я также прикрепил изображение передней и задней части пластин, а также снимок экрана с основными настройками, которые я использовал в слайсере. Программное обеспечение для моего 3D-принтера.Я сделал это на Monoprice MP Select Mini V2 с PLA в качестве материала.Поскольку STL — это универсальный тип файла, люди могут использовать файл сами, если у них есть принтер, или отправить его в магазин, чтобы кто-то другой распечатал его для них. Дайте мне знать, если у вас есть какие-либо вопросы, и я постараюсь ответить на них как можно лучше, но признаю, что я все еще относительный новичок в мире 3D-печати ».

Скачать 24-to-25 stl (3D-печать)

Преобразование с 24 на 25 контактов — 3D-принтер:

Что делать с файлом DXF?

Можно использовать 24-25.dxf ‘, чтобы изготовить собственную монтажную пластину от 24 до 25 контактов. Я использовал компанию Big Blue Saw, чтобы сделать свои пластины от 24 до 25 из алюминия. Цена за единицу товара может быть высокой, но если вы заказываете качественное изделие, цена значительно упадет. Кроме того, время от времени у них есть специальные предложения.

Скачать схему dxf от 24 до 25
Ссылки на дополнительную информацию:

Распиновка 8-контактного и 6-контактного разъемов ATX от Optiplex

К сожалению, некоторые заходят так далеко, что говорят, что это ATX, а это нет.Нет такого стандарта для ШЕСТИ или Восьми контактов.

@ Dell-BradL или @ DELL-Chris M, возможно, больше информации. Прямого кабеля не существует. Это намного сложнее.

Я уже ЗНАЮ, что совет абсолютно НЕПРАВИЛЬНЫЙ из-за того, что 6-контактный разъем не имеет 12В в режиме ожидания. Если вы посмотрите на этикетку источника питания, вы ясно увидите, что он ИМЕЕТ 12В в режиме ожидания.

Блоки питания — это не одна спецификация ватт или одна шина на 12 В. 12v 18 AMPS также является жестким пределом, основанным на стандартах пожарной безопасности UL94v. Допущения, основанные на цвете проводов, абсолютно НЕПРАВИЛЬНЫЕ.

Это очень плохой вывод, основанный на том, что просто связывает цвет проводов с выводом, не глядя на фактическое устройство, а также не зная, каковы технические стандарты. Я не собираюсь подтверждать то, что мне не принадлежит.

У меня много башен 9020, и у меня есть Dell 365 Вт, а также блок питания EVGA 700BR с MODDIY CAB359.

Я не работаю на Dell или Moddiy, не говорю от их имени и не несу ответственности за советы других людей, которые могут привести к поломке системы, пожару, материальному ущербу или худшему.

У меня есть 50-летний опыт непосредственного проектирования, включая системы, выпущенные задолго до 1981 IBM PC или 1985 PC Limited (DELL) Turbo PC.

Я разработал клоны для IBM PC XT AT, а также 286 386 486 Pentium PRO Pentium II / III, а также систем Pentium 4. Я хорошо разбираюсь в стандартах источников питания, а также в стандартах проектирования, существовавших за несколько десятилетий до появления MSDOS или IBM PC, включая оригинальные системы Apple 2 1977 года выпуска.

Ни один из приведенных до сих пор рекомендаций по распиновке не основан на действующих стандартах.Быть ATX 12v EPS 12v PCI-SIG, IEEE, ISO, MIL STD, UL 94v CSA VDE стандарты пожарной безопасности и т. Д.

Количество контактов НЕ ЯВЛЯЕТСЯ показателем производительности, совместимости или пригодности для конкретной цели.

Я не буду подтверждать неверное утверждение других пользователей о том, что такое распиновка, и не буду нести ответственность за ущерб, возникший в результате принятия непроверенных рекомендаций.

Это в лучшем случае рискованно и очень плохой совет IMHO YMMV.

CPU НЕ ЯВЛЯЕТСЯ разъемом для графического процессора, и наоборот, независимо от количества контактов.Они введены в действие, но некоторые пользователи ЗАГРУЖАЮТ их не в том месте и ЖАРИТ и УМИРАЮТ.

Говорят, что все 6-ти контактные разъемы БП dell одинаковые.

Нет. Это включает в себя 7080 G5 XPS 8940 НЕ тот же шестиконтактный, как более ранняя модель Optiplex.

EDIT moddiy НЕТ АДАПТЕРА ДЛЯ 7070 очень плохой знак.

Я бы НЕ советовал вам следовать советам людей, которые допускают явные ошибки, например, говорят, что нет 12В резервного питания. Обратите внимание на примечание на этикетке блока питания.

Количество контактов на разъеме НЕ означает, что вы должны принудительно подключать разъем. Это может быть сделано, и FRY и DIE реальны. НЕТ СТАНДАРТА ATX или EPS для 6- или 8-контактного блока питания Dell. Optiplex 7080 G5 XPS 8940 также имеет шесть контактов, но НЕ ТАК ЖЕ, как другие модели с шестью контактами. Moddiy также проверит, что у них НЕТ АДАПТЕРА для Dell Optiplex 7080 G5 XPS 8940.

Разъемы последовательного порта (RS232).Распиновка и сигналы разъема последовательного порта


Рис.1 RS232 / V.24 DB9

Штифт Имя Описание
1 CD Обнаружение несущей
2 RXD Получение данных
3 TXD Передача данных
4 DTR Терминал данных готов
5 ЗЕМЛЯ Системное заземление
6 DSR Набор данных готов
7 РТС Запрос на отправку
8 CTS Готово к отправке
9 РИ Индикатор звонка

Х.21 на разъеме DB 15


Рис. 2. Разъем X.12 DB15


RJ-45 Разъем RS232

EIA-561 определяет RS232 на разъеме RJ 45 (модульный). Его можно использовать только для несинхронных приложений, потому что он не имеет синхронных сигналов синхронизации. Примечание. Вывод RI (# 1) иногда может использоваться как DSR.


Рис 3. Разъем RJ-45 RS232

Разъемы RJ45 RS232D (такие же, как телефонные разъемы)



Контактный № Описание сигнала Сокр. DTE DCE
1 DCE Ready, индикатор звонка DSR / RI «- — »
2 Детектор принятого линейного сигнала DCD «- — »
3 Готовность DTE DTR — » «-
4 Сигнальная земля SG
5 Полученные данные RxD «- — »
6 Передаваемые данные TxD — » «-
7 Отменить отправку CTS «- — »
8 Запрос на отправку РТС — » «-

DB25 В.24 распиновка и сигналы


Рис.4. Разъем RS232 V.24

Распиновка и сигналы DB25 V.24 (разъем ALT A)


Рис.5. Разъем RS232 V.24 (ALT A)


RS232 DB25 все контакты (для некоторых приложений требуется больше контактов)


Рис.6. Разъем RS232 DB25


Наше программное обеспечение позволяет отслеживать, регистрировать, отлаживать и тестировать любые ваши RS232- или COM-порты.

Пожалуйста, выберите страницу с таблицей данных Индекс ——— Интерфейс последовательного порта ——— Введение ——— Распиновка и сигнал ——— Разъемы и сигналы Распиновка RS232 и сигналы Распиновка и сигналы последовательного порта Полная Распиновка и сигналы порта RS232 DB25 Кабель последовательной передачи данных Распиновка и сигналы DB9 Распиновка и сигналы DB25 (CheckIt) PC DB25 последовательный (RS232) шлейф (Norton) PC DB9 последовательный (RS232) шлейф (CheckIt) PC DB9 последовательный (RS232) шлейф (Norton) Последовательный принтер ——— Кабели и сигналы ——— Монитор последовательного порта и порта RS232 Кабели RS232 двухпроводный модемный кабель (DB25-DB25) Двухпроводной модемный кабель RS232 (DB9-DB25) Модемный кабель RS232 (DB25-DB25) Модемный кабель RS232 (DB9-DB25) Модемный кабель RS232 (DB9-DB15) Нулевой модемный кабель (DB25-DB25) Нулевой модемный кабель (DB9-DB25) Нулевой модемный кабель (DB9 -DB9) Последовательный кабель принтера (DB25-DB25) Последовательный кабель принтера (DB9-DB25)

Знакомство с разъемами USB типа C только с питанием

USB-разъемы

были представлены в середине 1990-х годов и с тех пор изменились по размеру, форме, возможностям передачи данных и ограничениям по мощности.Сегодня последним физическим стандартом является тип C, и помимо большей пропускной способности, а также двунаправленности и обратимости, эта новейшая итерация способна передавать значительно более высокую мощность, чем предыдущие поколения. Когда дело доходит до USB-разъемов, существует три различных связанных стандарта: физический разъем, протокол передачи данных и подача питания. У CUI Devices есть подробный блог, в котором описаны эти стандарты. На высоком уровне разъем USB Type C соответствует стандарту физического разъема.Этот физический стандарт разработан для соответствия стандарту мощности до 100 Вт, что открывает USB-порт для новых возможностей в области электропитания.

USB 2.0 2,5 Вт 5 В 500 мА
USB 3.0 и 3.1 4,5 Вт 5 В 900 мА
USB BC 1.2 7,5 Вт 5 В 1,5 А
USB Type-C 1.2 15 Вт 5 В 3 А
USB PD 3.0 100 Вт 20 В 5 А
Развитие уровней мощности USB

Преимущества USB типа C для приложений питания

Стандартный разъем USB Type C содержит 16 контактов для передачи данных, 4 контакта питания и 4 контакта заземления, всего 24 контакта. Обладая мощностью до 100 Вт, USB Type C теперь является жизнеспособным вариантом для многих приложений, требующих значительного количества энергии, и может заменить стандартный разъем питания постоянного тока, даже если передача данных не требуется.

Самым большим преимуществом использования USB в качестве метода подачи питания является стандартизация. USB-разъемы стали повсеместными, и переход к типу C быстро набирает обороты. Многие новые телефоны и мобильные устройства уже поставляются с USB Type C, а также возрастает вероятность того, что ЕС перейдет к переходу на разъем Type C в качестве стандарта зарядки для всех устройств в будущем. Обещанное удобство использования одного стандартного типа кабеля для множества различных продуктов чрезвычайно соблазняет конечного пользователя.С точки зрения OEM, эти разъемы, как только питание, так и данные + питание, легко найти с очень стабильной цепочкой поставок, поскольку стандартизация гарантирует определенный уровень взаимодействия. Стандарт также обеспечивает легкую интеграцию конструкции, а тип C занимает гораздо меньшую площадь, чем многие цилиндрические соединители. Наконец, разъемы USB Type C надежны и рассчитаны на 10 000 циклов сопряжения, что обеспечивает долгий срок службы.

Разъем USB типа C только для питания

Благодаря перечисленным выше преимуществам, компания CUI Devices разработала розетки USB типа C только с питанием для конструкций, в которых зарядка или подача питания являются единственной функцией.Разъемы USB Type C мощностью 60 Вт только с питанием от CUI Devices удаляют 16 контактов для передачи данных и 2 контакта заземления, оставляя только 4 контакта питания и 2 контакта заземления, в то время как версия 100 Вт сохраняет все 4 контакта питания и заземления в целом. из 8 контактов.

24-контактный тип C (слева) против 6-контактного и 8-контактного типа C с питанием только от источника питания (справа)

Благодаря упрощенной конструкции самого разъема с 6 или 8 контактами вместо стандартных 24, стоимость разъем значительно уменьшен. Помимо более низкой стоимости деталей, это снижает сложность и частоту отказов, устраняя большинство контактов и связанных точек пайки.Хотя они не могут использоваться для передачи данных, они работают с любым стандартным кабелем USB Type C, который передает как данные, так и питание, поэтому конечному пользователю не нужны дополнительные действия или оборудование при взаимодействии с продуктом.

Обратите внимание, что, поскольку контакты для передачи данных были удалены, процесс согласования мощности USB 3.0 не происходит, и в этом случае зарядное устройство вернется к стандартной скорости передачи мощности USB, равной 5 В и 1 А. Для всех других приложений, разъем будет функционировать как любой другой разъем питания, а зарядка будет регулироваться адаптером / схемой зарядки.

Прочие соображения по питанию

Хотя разъемы USB Type C чрезвычайно полезны в широком спектре сценариев, бывают случаи, когда специальные варианты подачи питания по-прежнему являются практическим решением. Например, с жестким пределом в 100 Вт Type C просто не будет работать в тех случаях, когда требуется больше мощности. В других случаях может потребоваться другой размер посадочного места или разъема из-за определенных конструктивных ограничений. В конечном итоге, когда требуется более индивидуальное решение, разъем USB Type C может быть ограничен его стандартизированной площадью, размером и спецификациями.Для получения дополнительной информации о том, когда другие разъемы питания все еще могут быть лучшим решением, прочитайте блог CUI Devices о выборе разъема питания постоянного тока.

Будущее USB Type C

Разъемы USB Type C

и стандарт Power Delivery открыли новый взгляд на управление питанием и передачу. Несмотря на то, что это не окончательное решение, его мощные возможности и глобальная стандартизация делают его отличным вариантом для использования во многих различных продуктах. Когда требуется только подача питания, разъемы USB Type C только для питания от CUI Devices представляют собой интригующее решение для инженеров из-за их более низкой стоимости и упрощенной интеграции конструкции.

В настоящее время устройства

CUI предлагают горизонтальную или вертикальную розетку USB Type C мощностью 60 Вт с максимальным номинальным током 3 А и номинальным напряжением 20 В постоянного тока. Также доступна розетка USB Type C мощностью 100 Вт, которая может похвастаться полным номинальным током 5 А и номинальным напряжением 20 В постоянного тока, поддерживаемым разъемами USB Type C.

Дополнительные ресурсы


У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу cuiinsights @ cuidevices.ком

24-контактная распиновка блока питания atx включить. Руководство по разъему (гнезду) блока питания ATX (и PCI-E)

Используя наш сайт, вы подтверждаете, что прочитали и поняли нашу Политику конфиденциальности и Условия использования файлов cookie. Electric Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.

Регистрация займет всего минуту. Тем не менее, чтобы сделать это чисто, нужно подключить переключатель для этого, но у моего блока питания уже есть собственный переключатель на задней панели, который я хотел бы просто использовать вместо двух отдельных переключателей.

Я был бы очень признателен за любую помощь в описании того, как это сделать. Пожалуйста, относитесь ко мне как к относительному новичку для любого ответа; Хотя мне удобно паять вещи, в основном все, что я делал, это например, создавал собственный разветвитель или переходные кабели для компьютеров, да и то только простые.

Прошло довольно много времени с тех пор, как мне пришлось разработать схему, решить, какие резисторы мне нужны и где и т. Д. Это используется для целей последовательности e. Когда линия 5V готова, включите 3.

Пока компьютер включен, материнская плата держит его заземленным. Вы просто хотите убедиться, что вы отключили источник питания, прежде чем подключать или отключать любую нагрузку. Зарегистрируйтесь, чтобы присоединиться к этому сообществу. Лучшие ответы голосуются и поднимаются наверх. Главная Вопросы Теги Пользователи без ответа.Спросил 6 лет 10 месяцев назад. Последняя активность 5 лет 3 месяца назад. Просмотрено 20k раз. Haravikk Haravikk 2 2 золотых знака 3 3 серебряных знака 6 6 бронзовых знаков. Активные самые старые голоса. В этом случае я неправильно понял спецификацию.

Это позволяет избежать серьезных выбросов, но может задержать ваш контур управления, поэтому будьте осторожны, чтобы не сделать его слишком большим. DoxyLover DoxyLover 6, 1 1 золотой знак 14 14 серебряных знаков 22 22 бронзовых знака.

Питание материнской платы ATX — 20 контактов (версия 1.x)

Он использует резервные 12 В или 5 В для включения остальной части блока питания, когда вы включаете компьютер.И вы можете в любой момент выполнить горячую замену. Что касается моего комментария об отказе от горячей замены, да, блок питания в порядке с добавлением и удалением нагрузки в горячем состоянии. Однако это предполагает наличие правильно рассчитанных разъемов. Таким образом, мой файл connect. Turbo J Turbo J 9, 1 1 золотой знак 17 17 серебряных знаков 25 25 бронзовых знаков.

Зарегистрируйтесь или войдите Зарегистрируйтесь с помощью Google. Зарегистрируйтесь с помощью Facebook. Обсуждение в «Силовой электронике» начато noccy, 8 марта, Свяжитесь с нами. Форумы по электронике. Поиск по форуму Последние сообщения.

Как проверить блок питания (БП) с помощью цифрового мультиметра — Расширенный поиск и устранение неисправностей

Прокрутите, чтобы продолжить содержание.8 марта, 1. Привет всем, я пытаюсь использовать старый блок питания Compaq в качестве источника питания для лаборатории. Проблема, однако, в том, что это на самом деле поставка Compaq.

Navgrah shanti mantra 108 раз

Я просматривал распиновку и нашел много информации о 20- и 24-контактных разъемах ATX, но этот конкретный имеет только 14 контактов плюс еще 4, всего 18 контактов. 8 марта, 2.

, 8 марта. Он работал, когда был встроен в компьютер на базе Pentium 4. Однако материнская плата была покрыта протекающими конденсаторами, поэтому я решил выбросить компьютер, сохранив все используемые компоненты, включая блок питания.Что касается работы вне компьютера, я до сих пор не пробовал. У него только один зеленый провод, и я надеюсь, что он правильный для его включения.

Мои планы доходят до добавления двухцветного светодиода, указывающего, что он активен, а также включен, если я найду линию 5VSB, обычно пурпурную. Есть ли риск серьезного поражения электрическим током из-за выхода любого провода из источника питания? Если нет, то завтра устрою засаду паяльником, чтобы проверить.

В идеале блок питания должен быть установлен под моим рабочим столом с лабораторными разъемами, выключателем питания и светодиодами во внешнем корпусе 12x7x3.8, 4. 9, 5 марта. Пока вы подключаете его к заземленной розетке с помощью заземленного шнура, это должно быть безопасно. Незаземленные эти блоки питания, как правило, имеют неприятно высокий ток утечки.

9 марта, 6. Ах, спасибо, ребята. Завтра протестирую. Розетки здесь не заземлены. Но со мной все будет в порядке, пока я не коснусь земли, верно? Я получил несколько звуков с моего компьютера в те дни, когда я случайно поставил ноги на заземленный радиатор, прикасаясь к корпусу.

9 марта, 7.Хе-хе, птицы, сидящие на высоковольтных линиях электропередач, выживают, не так ли? Ток утечки не смертельный, если не ударит молния, но вы можете подумать о том, чтобы добавить заземляющий провод от блока питания к ближайшему радиатору для удобства.

9, 8 марта. Они никогда не внушали мне уверенности. У меня есть один, который я должен измерить однажды. Если бы не тот факт, что я все еще жив, я бы поклялся, что он плавает под напряжением сети. 9, 9 марта. Ха-ха, это не слишком обнадеживает, заземляющий провод определенно необходим.А также, может быть, пригодится пластиковый корпус для размещения самого блока питания? 9 марта, я пытаюсь отремонтировать Optiplext. Проблема заключалась в том, что он не включался при нажатии выключателя питания; Сначала я подумал, что блок питания плохой, но поскольку в этом компьютере используется проприетарный разъем блока питания, я не смог проверить его с помощью имеющегося у меня тестера блока питания; Я купил адаптер производства ModD, который позволяет использовать с этим компьютером обычный блок питания, но после его установки с работающим блоком питания компьютер по-прежнему не включается.

Есть ли у кого-нибудь подробные сведения о распиновке для 5-контактного разъема внутреннего питания для этого устройства, в руководстве показан только разъем, но не подробно? Я хочу попробовать вручную замкнуть контакты питания, чтобы увидеть, запускается ли устройство. Поскольку источник питания и материнская плата являются собственностью, нет никаких общедоступных документов с выводами контактов.

Однако в Интернете может быть какая-то информация, которая может помочь вам в решении вашей задачи.

DJ Instrumental Beats for Jam скачать mp3

Moddiy делает переходники с 24 на 8 контактов.Стандартный 4-контактный разъем. Я тоже пользователь. Я думаю, вы неправильно поняли мой вопрос, я сказал 5-контактный разъем выключателя питания. У меня есть кабель ModDiy, и я не могу включить систему с заведомо исправным блоком питания, поэтому либо переключатель неисправен, либо материнская плата перегрета.

Но поскольку внутренний разъем выключателя питания представляет собой какой-то 5-контактный разъем, и до сих пор я пытался вручную закоротить контакты на заголовке разъема, чтобы попытаться заставить систему включиться, но безуспешно, так что либо материнская плата поджарена, либо контакты на переключатели не рядом друг с другом.Если вы используете moddiy, вы сможете закрепить блок питания с помощью зеленого и 1 черного проводов.

Una Historia solidaria

Скрепка на 24-м контакте включает источник питания. Обратный инжиниринг и распиновка не предусмотрены. Dell их не публикует. Я не спрашивал, как включить блок питания, подозреваю, что либо переключатель на корпусе неисправен, либо материнская плата поджаривается, в точности то, что я сказал раньше; вы отвечаете на вопрос, который я не задавал, и это никоим образом не помогает.

Распиновка разъема блока питания ATX

Контакты на материнской плате настолько малы для этого разъема, что я не могу вставить свой мультитестер в разъем на конце кабеля выключателя питания; У меня нет достаточно тонкого провода, чтобы туда попасть.

Я надеялся, что кто-то еще понял это и опубликовал. В этом кабеле используется одноканальный переключатель и разноцветный белый, оранжевый светодиод. Просмотрите Сообщество.

Разъемы и выводы блока питания

Включите предложения. Автоматическое предложение помогает быстро сузить результаты поиска, предлагая возможные совпадения по мере ввода. Показаны результаты по запросу.

Обмен данными между клиентом и сервером Labview.Старые блоки питания были оснащены только штыревым первичным разъемом. Эти внутренние компоненты имеют разные требования к напряжению, и источник питания должен соответствовать этим требованиям. Для подачи питания на все части компьютера используется несколько различных разъемов.

Этот разъем имеет отдельные провода, на которые подается напряжение 3. Штыревой источник питания добавляет дополнительную линию, каждая из трех. Эти дополнительные линии используются для удовлетворения потребностей новых технологий и более энергоемких периферийных устройств.Они также заменяют старые 12-вольтовые вспомогательные разъемы, которые есть на некоторых материнских платах с контактами. ATX — это стандартная спецификация форм-фактора для настольных компьютеров, существует несколько различных версий. Любой блок питания, соответствующий ATX версии 2.

Штыревой блок питания должен работать со старыми материнскими платами, у которых есть только штыревой разъем. На некоторых источниках питания последние четыре контакта являются частью съемного разъема. С другой стороны, использование штыревого блока питания на новой материнской плате, предназначенного для штыревого блока питания, возможно, но может создать нестабильную систему.Существуют адаптеры, которые добавляют дополнительные четыре контакта, но они часто не работают так же хорошо, как настоящий источник питания с контактами.

Даже на компьютерах с штыревым блоком питания могут потребоваться дополнительные разъемы для компонентов, требующих большого количества энергии. Жесткие диски и оптические приводы обычно нуждаются в собственных разъемах. Видеокарты часто получают питание как от материнской платы, так и от отдельного разъема. Пожалуйста, введите следующий код :. Вход: Забыли пароль? Штыревой разъем блока питания ATX является стандартным разъемом питания материнской платы в современных компьютерах.Сам разъем представляет собой разъем Molex, часто называемый Molex Mini-fit Jr.

.

Ниже приведена полная таблица выводов для стандартного разъема блока питания 12 В с контактами ATX, начиная с версии 2. Если вы используете эту таблицу выводов для проверки напряжений источника питания, имейте в виду, что напряжения должны находиться в пределах допусков, указанных в ATX. Разъем блока питания 12 В с контактом ATX можно подключать только в определенном направлении на материнской плате. Если вы внимательно посмотрите на следующую иллюстрацию, вы увидите, что контакты имеют уникальную форму, которая соответствует форме материнской платы только в одном направлении.

Исходный стандарт ATX поддерживал штыревой разъем с очень похожей распиновкой, что и штыревой разъем, но с опущенными контактами 11, 12, 23 и 24.

Это означает, что новый штыревой блок питания полезен для материнских плат, которым требуется больше энергии, и, следовательно, устраняет необходимость в блоках питания ATX 12 В для обеспечения вспомогательного кабеля питания, хотя некоторые все еще могут. Дополнительные четыре контакта обычно съемные, как вы, вероятно, можете видеть в нижней части изображения выше, что позволяет использовать их для подключения к материнской плате.

Дополнительный блок контактов просто нависает над разъемом материнской платы — они не вставляются в другой слот.

Некоторые материнские платы допускают обратное: использовать старый штыревой кабель питания для штыревого соединения материнской платы. Если вам нужно использовать штыревой разъем источника питания на материнской плате, которая принимает только штыревой кабель, есть ряд интернет-магазинов, где вы можете приобрести штыревой адаптер, например, этот адаптер StarTech от Amazon.

Хотя материнская плата, похоже, принимает все 24 контакта с использованием этого типа адаптера, это, конечно же, означает, что дополнительные четыре контакта не используются.Чирикать Поделиться электронной почтой. Больше от Lifewire. Это не одна из них. По моим наблюдениям, большинство создателей, хакеров и сумасшедших ученых не очень хорошо следуют инструкциям.

Нам нравится улучшать то, что уже существует, и приспосабливать продукт к нашим потребностям. Моя цель здесь — предоставить вам всю информацию, которая может вам понадобиться, чтобы взломать блок питания ATX в соответствии с вашими потребностями.

Это не столько инструкция, сколько информационная. Это справочное руководство, поэтому я старался избегать подробных объяснений.Если вам нужна более подробная информация, см. Шаг 6. Содержание. Если вы не боитесь электричества, велика вероятность, что вы его не понимаете и должны провести дополнительные исследования, прежде чем с ним связываться. Насколько мне известно, все в этом Руководстве правильно, но, пожалуйста, руководствуйтесь здравым смыслом.

Я не являюсь дипломированным электриком, профессором физики, доктором философии и не являюсь специалистом с другим отдаленно заслуживающим доверия званием. Вы явно не должны доверять всему, что я написал.Используя эту информацию, вы соглашаетесь с тем, что я не несу ответственности за какие-либо ваши действия или их результаты, даже если я полностью отвечаю за них. Есть два основных способа взлома. Либо: A. Откройте блок питания; отрежьте разъемы от проводов; просверлить отверстия в имеющемся корпусе; вставить обвязочные столбы, переключатели и т. д.

Создайте коробку с необходимыми крепежными штырями, переключателями, светодиодами и т. Д. Метод B более трудоемок, но позволяет вам легко заменить блок питания, когда вы его выгораете, делая что-то глупое. Вы видели на фото ту симпатичную коробку блока питания? С обязательными столбиками.Это также дает вам больше возможностей для добавления функций.

И вы получите коробку! Клен птичий глаз и ласточкин хвост, кто-нибудь? Перед тем, как мы продолжим, один словарный запас: «Шина» обычно относится к выходу блока питания с определенным напряжением. Однако в контексте блоков питания ATX термин «рейка» относится к каждому выходу, который имеет отдельную группу схем регулирования тока.

Открыв БП, вы обнаружите, что это юбилей проводов в худшем виде. К счастью, цвета обычно стандартизированы, как показано в таблице.Ваш блок питания может иметь не все провода, указанные в таблице, в зависимости от возраста и выходной мощности вашего блока. Идеальный источник питания для рабочего места должен иметь как 5-вольтовые, так и 3-вольтовые выходы. Он должен быть способен обеспечивать несколько ампер ток для каждого напряжения.

Плохой лейтенант 2 стриминг

Можно, конечно, купить настольные блоки питания, но они недешевы. По мере того как текущие возможности и количество выходных напряжений растут, растет и цена. Хотя коммерческий настольный источник питания, безусловно, стоит вложения, есть более дешевое решение, которое вы, возможно, захотите рассмотреть.

Адаптируйте старый компьютерный блок питания к рабочему столу. А благодаря массовому производству они дешевы по сравнению со специализированными настольными источниками питания. Фактически, если у вас есть доступ к старому компьютеру, который сейчас отправляется в мусорную кучу, вы можете спасти его блок питания и собрать хороший настольный блок питания всего за несколько долларов.

Это по-прежнему самая распространенная конфигурация материнских плат. На самом деле существует несколько различных блоков питания ATX, все они рассчитаны на 3.Главный разъем питания обеспечивает питание материнской платы компьютера. Он также имеет разъемы для выключателей питания и индикаторов. Здесь обычно используются два типа разъемов: более старый вариант вывода 1 и более новый вариант 2 с выводами.

Оба используют соединители Molex.

Устройство, с которым я буду экспериментировать, использует более старый штыревой разъем источника питания. Обратите внимание, что основное отличие состоит в том, что штыревой соединитель имеет дополнительные линии напряжения и заземления. Фактические подключения от источника питания следующие:Источники питания типа ATX также имеют другие разъемы, используемые для питания периферийных устройств, таких как жесткие диски и DVD-приводы. Я просто планирую отключить их от источника питания. Также имеется 4-контактный разъем с напряжением питания, который используется для подачи питания на вентилятор процессора материнской платы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
