Коробка распределительная или распаечная

Профессиональный подход в электромонтаже это залог качественно собранной электрической сети. Одним из основных элементов электрической сети является коробка распределительная. В ней осуществляются все основные соединения и ответвления в электрической сети. От выбора и способа монтажа распределительной коробки зависит сохранность электрических соединений.

В первую очередь распределительные коробки можно разделить по способу монтажа:

• Распределительная коробка для наружной установки
• Распределительная коробка для внутренней установки

Распределительная коробка для наружной установки не требует предварительной подготовки основания. Устанавливается непосредственно на поверхность при помощи всевозможных крепежных изделий. Состоит из самой коробки распределительной и крышки. Распределительный коробки для наружной установки одни из самых распространенных по причине того что выпускаются в огромном количестве размеров, конфигураций и степеней защиты.

Степени защиты распределительных коробок:

• IP 20 – для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
• IP 30 – для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
• IP 44 – для оборудования, которое можно ограниченно использовать на улице, в местах защищенных от прямого воздействия пыли и струй воды, под навесами и козырьками, в помещениях с повышенной влажностью
• IP 55 – для оборудования, которое подвержено атмосферным воздействиям, защищены от пыли и кратковременного попадания струй воды – одни из самых распространенных в электромонтаже распределительных коробок. Чаще всего производители электротехнических изделий указывают именно эту степень IP
• IP 65 – для оборудования, которое подвержено сильным атмосферным воздействиям, полностью защищены от пыли и попадания струй воды, могут использоваться на улице в любых условиях.
• IP 67 – для оборудования, которое подвержено сильным атмосферным воздействиям, расположенные на земле или непосредственно в грунте
• IP 68 – допускается погружать в воду, глубина погружения указывается дополнительно для изделия.

Итак, в зависимости от условий эксплуатации мы можем выбрать подходящий для нас вариант. Для квартирной электропроводки основным видом распределительных коробок будут РК со степенью защиты IP 55. Они удовлетворяют потребности квартирной электропроводки в 99% случаев.

Для соблюдения степени IP в процессе монтажа и расключения распределительной коробки следует соблюдать требования. Вводы в такие распределительные коробки защищены сальниками, в которых прорезается отверстие, соответствующее диаметру кабеля, трубы пвх или гофры.

Распределительные коробки для внутренней установки. Их основное отличие от распределительных коробок наружной установки в том, что для монтажа требуется предварительно подготовить основание. Их можно разделить на два вида:

• распределительная коробка для установки в бетон (кирпич)
• распределительная коробка для установки в гипсокартон

Для монтажа таких распределительных коробок необходимо предварительно проделать отверстие в основании. В бетоне (кирпиче) коронкой изготавливается углубление для последующей установки, а в кипсокартоне или другом листовом материале соответствующей коронкой изготавливается отверстие для установки распределительной коробки.

При монтаже распределительной коробки в стену необходимо позаботиться о том, чтобы к ней по возможности был доступ и конечно же не забывать где данная распределительная коробка находится. По возможности нужно учитывать и эстетическую составляющую, ведь не в каждый дизайн впишутся крышки от распределительных коробок. Если эту работу доверить профессионалам, то многие проблемы отпадают сами собой. Потому что мастера своего дела хорошо знают как сделать свою работу. Распределительные коробки утапливаются в стену на такую глубину, чтобы крышка распределительной коробки располагалась в одной плоскости с финишной шпаклевкой. Тогда, при оклейке обоев или покраске, распределительная коробка не будет заметна в большинстве случаев, а при необходимости доступ к ней будет возможен. Так же можно задекорировать крышки распределительных коробок под дизайн квартиры. Важно при этом позаботится о том, чтобы была возможность снять крышку распределительной коробки без разрушения стен.

Можно ли вообще обойтись без распределительных коробок? В большинстве случаев, в квартирной электропроводке можно свести количество распределительных коробок к минимуму, тем самым расположив их в местах, где они не сильно окажут влияние на интерьер и в то же время к ним будет свободный доступ. А в некоторых случаях можно обойтись и вовсе без них. Но об этом вы можете почитать в соответствующей статье о Проводке без распределительных коробок.

Качественная установка распределительной коробки это сохранность электрического соединения и минимальные влияния на интерьер вашего помещения. О том как правильно расключить коробку распределительную наша отдельная статья. Главное что нужно запомнить:

• От правильного выбора распределительной коробки зависит дальнейшая сохранность электрических соединений.
• выбирая распределительные коробки открытой установки соблюдайте требования по монтажу для того что бы сохранить степень IP
• при монтаже распределительной коробки скрытого монтажа позаботьтесь о том, что бы к распределительной коробке был свободный доступ.

Правильно подобранная, установленная и расключенная распределительная коробка на протяжении всего срока службы вашей электрической сети вас не побеспокоит и скорее всего вы о ней быстро забудете. Но все это возможно только в том случае, если работы проводят профессиональные электромонтажники. Доверяя работу профессионалам вы заботитесь в первую очередь о себе.





Распределительные коробки | Нева контроль



С тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.



Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).



Происхождение разнообразных названий



Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки. Например, до недавнего времени самым надёжным соединением считалась пайка проводов.

Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.

В наше время электрики используют более прогрессивные способы соединения проводов – разнообразные клеммники, соединительные изолирующие зажимы, самозажимающиеся клеммы, опрессовку гильзами и даже сварку, но по прежнему продолжают называть данные коробки распаячными.

Поэтому в каталогах магазинов часто можно встретить электротехнические изделия под названием «коробка распаячная», «коробка разветвительная», «коробка распределительная», «распредкоробка» и можно подумать, что это разные группы товаров, хотя на самом деле никакой разницы между данными названиями не существует, то есть, все термины будут означать изделия, изображённые на картинке:

Отличительные черты



Называемые по-разному распределительные коробки различаются по другим признакам:

1) Размер, форма;

2) Материал изготовления;

3) Предназначение;

4) Способ монтажа относительно скрытой или открытой проводки;

5) Материал стены, в которую монтируется скрытая коробка;

6) Степень электрической защиты по IP;

7) Количество подключаемых кабелей;

8) Наличие встроенных клемм, шин подключения;

9) Характер распределения: вводная, проходная, концевая.

10) Способ монтажа защитной крышки.



Данные признаки очень часто являются взаимосвязанными, ниже приведены несколько примеров:

1) от количества подключаемых проводов зависит размер того пространства, в котором они должны уместиться;

2) степень электрической защиты, которая означает герметичность, определяет конструкцию, материал и внешний вид коробки;

3) от характера распределения и числа кабелей зависит количество необходимых встроенных клемм – коробка на вводе содержит большее число узлов, чем концевая;

4) тип проводки определяет форму и внешний вид коробки.

Таблица степеней защиты





Требование по установке распределительных коробок

Существует одно важное правило, касающееся всех типов – всегда должен быть обеспечен доступ к узлам подключения проводов для проверки, технического обслуживания, модификации и ремонта.

Как известно металл проводника имеет текучесть – свойство деформироваться под давлением с потерей упругости, из-за чего клеммный зажим теряет механическую прочность, поэтому ухудшается его электрическая проводимость.

При таких обстоятельствах место контакта разогревается при больших нагрузках, что приводит к тепловым расширениям и ещё большему ухудшению прочностных характеристик – такой контакт начинает искрить, контактируемые поверхности обгорают, процессы разрушения набирают лавинообразный характер и соединение выходит из строя.

Обгоревшая проводка



Поэтому зажимы нужно регулярно подтягивать. Даже, если используются клеммники Wago, не требующие обслуживания, всё равно не стоит наглухо замуровывать крышку – львиная доля поломок в электропроводке приходится как раз на распаечные коробки.

Еще один вариант с ВАГО

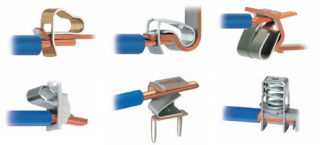

** Клеммники WAGO – это надежные соединители жил проводки. В их технологии винтовое соединение не применяется.



Любителям эстетики в данном случае можно посоветовать применять съёмные элементы декора для маскировки крышки сразу, чем потом что-то выдумывать, сокрушаясь об испорченных обоях, если в коробке что-то перегорит.



Коробка для электропроводки скрытого типа
Как правило, распределительные коробки для проводки скрытого типа имеют форму цилиндра. Это связано с тем, что легче пробурить цилиндрическое глухое отверстие в стене с помощью дрели и специального сверла-коронки, чем выдалбливать прямоугольную нишу в стенном материале.



Распредкоробка скрытого типа



Поэтому такие коробки имеют унифицированные размеры, и соответственно им в продаже имеются сверла под данные диаметры. Наиболее распространённый размер 60 мм. Это связано с тем, что самая популярная установочная коробка под выключатели и розетки (подрозетник) тоже имеет данные габариты, что позволяет пользоваться одним сверлом при их монтаже.

Коронка на 60 мм



Но часто таких размеров просто не хватает для помещения всех проводов и их соединений, поэтому применяются разветвительные коробки больших диаметров: 70, 80, 100 мм.

Установка коробки распределительной

​

Виды рапределительных коробок

Коробка для наружной электропроводки

Для наружной проводки распредкоробки изготовляют как цилиндрической формы, так и прямоугольной.

Но прямоугольные удобней – так получается больше свободного пространства, чтобы соединять провода, есть возможность установить клеммники или несколько рядов распределительных шин, по бокам коробки возможна установка нескольких параллельных вводов.

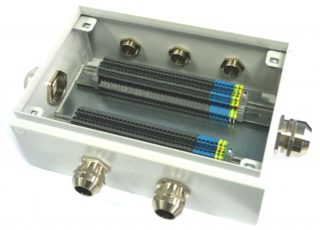

Распредкоробка с клеммником



Различные виды распредкоробок в зависимости от предназначения:

Очевидной является зависимость материала разветвительной коробки от её предназначения и герметичности – для работы в особенно опасных и агрессивных средах применяется толстостенная нержавеющая сталь, для открытой электропроводки пластиковые стенки обеспечивать необходимую ударопрочность.

Распределительные коробки для скрытой проводки наиболее дешёвые в плане себестоимости – все механические и защитные функции выполняет стена. Предназначение коробки также определяет её внутреннее устройство, например, для разветвления линий проводного радиовещания используется коробка УК-2П с встроенными клеммами подключения.

Фото УК2П



Подобная система, но уже для расключения силовых проводов используется в коробке для наружной электропроводки:

Монтажная и распаечная коробка проводки скрытого типа для гипсокартона имеет специальные прижимные лапки, прижимающиеся с обратной поверхности гипсокартона, тем самым осуществляя фиксацию цилиндра в отверстии.

Распредкоробка для гипсокартона со специальны прижимными лапками



При монтаже открытой проводки на полу используют напольные распредкоробки:

Если проводка проходит под полом, то применяют специальные коробки, оборудованные герметичными крышками или лючками

Распред коробка с люком



Для скрытой электропроводки в деревянных домах используют исключительно металлические коробки.



Для различных систем контроля и управления используют коробки со встроенными низковольтными слаботочными клеммниками





Водонепроницаемая распред коробка



Взрывозащищенная распределительная коробка





Огнестойкая распределительная коробка

Различные распределительные коробки имеют свои способы герметизации контактных соединений проводов– в зависимости от степени IP применяются разнообразные прокладки и сальники, от обычных резиновых, срезаемых ножом в нужном месте под необходимый диаметр, до полностью водонепроницаемых, зажимаемых специальными муфтами.



Мы разрабатываем каждый узел отдельно для того, что бы монтаж видеосистемы наблюдения был выполнен качественно. Позвоните нам (812) 903 — 04 — 75 !

Распаячные коробки | ehto.ru

Какие бывают распаячные коробки, их назначение в электропроводке, типы распаячных коробок и способы их монтажа, все это вы узнаете из этой статьи.

Распаячные коробки, они же коробки распределительные, они же коробки разветвительные, предназначены для расключения или распайки проводов электропроводки, для их распределения по розеткам и системе освещения квартиры.

Чем расключение отличается от распайки

Принципиально, нет разницы в расключении и распайки. И то и другое это соединение нескольких проводов для распределение токовых потоков ( разводки электропроводки). Разница в способах соединения. Распайка это скручивание проводов с их последующей сваркой или пайкой или без нее, а расключение  это подключение проводов или жил кабелей к клеммам какого-либо устройства, включая соединительные клеммы или разъемы, например разъемы WAGO.

Но вернемся к распаячным (распределительным) коробкам.

Виды распаячных коробок

Распаячные или распределительные коробки делятся по способу их монтажа. Бывают распределительные коробки скрытой и открытой установок. Соответственно, первые предназначены для скрытой электропроводки, вторые, для открытой электропроводки.

Общее устройство распаячной коробки

Распаячная (распределительная) коробка состоит из корпуса, крышки и отверстий для проводов или кабелей. Отверстия для проводов имеют резиновые уплотнители, которые обеспечивают их герметичный вход в коробку. На фото вы видите, что прокладки имеют конусную форму. Каждый ряд конуса прокладки соответствует кабелю определенного сечения. Если нужно ввести в коробку кабель сечением 3×2, 5 мм, то срезаете две верхние «ступеньки» прокладки и кабель плотно войдет в срезанный уплотнитель.

Степени защиты распаячных коробок

Распаячные коробки для открытой электропроводки имеют разные степени защиты IP. Чаще всего это IP=54, иногда IP=55.

Чем различается распаячная коробка для открытой и скрытой электропроводки

Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.

В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.

На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.

Коробки под подвесными потолками

Под подвесными потолками ставятся коробки для открытой электропроводки с возможным доступам к ним. Доступ придумывает каждый, как может. Либо делают потайной люк, либо ставят встроенный светильник под коробкой, либо игнорируют это правило и замуровывают коробки под потолком до аварии.

Где нельзя ставить разветвительные коробки

Разветвительные коробки не ставятся вблизи открытой воды, рядом со стояками водопровода, под мойками и рядом с источниками постоянного или временного тепла (плиты, кондиционеры с обогревом, радиаторы отопления).

Как и где искать распределительные коробки в старых домах

Если вы делаете ревизию электропроводки или ее ремонт, то вам нужно будет найти скрытые коробки.

В домах старой постройки, можно только гадать, где расположили  коробки с распайками проводов.

Чаще всего, первая коробка будет над входом в квартиру. Должны быть коробки над выключателями в квартире (вправо, влево 50 см).

Сложнее с ванной и туалетом, здесь распайка может быть где угодно. Например, в панельных домах серии П44 и им подобным (с раздельным санузлом), распределительная коробка объединена с блоком выключателей на ванну и туалет.

Искать распайки достаточно просто. Возьмите отвертку с тяжелой рукояткой. Возьмитесь,  за жало отвертки, и простукивайте рукояткой все стены под потолком. Где стоит коробка или сделана распайка прямо в стене, звук будет глухой, его сразу слышно.

На этом про распаячные коробки все!

©Ehto.ru

Статьи по теме

Похожие посты:

Поделиться ссылкой:

Распаечные коробки наружной установки. Распределительная коробка для электропроводки. Распаячная коробка что это такое

Распаечные коробки: что это такое и для чего нужны | Новости

Электросеть состоит не только из кабельных линий и розеток, но и разнообразного дополнительного электрооборудования. Оно необходимо для надежной и безопасной работы всей электросети. Одним из видов такого оборудования является распаечная коробка. Ее также называет распределительной или ответвительной коробкой. Она необходима для безопасного расключения (соединения) проводов и кабелей.

Как правило, типовая электропроводка квартир или частных домов не требует обязательного использования распаечных коробок. Однако их наличие обеспечивает некоторую гибкость при организации электропроводки, а также может немного сократить необходимый метраж кабеля.

В зависимости от метода прокладки кабелей распаечные коробки бывают для закрытой или открытой прокладки. Материал – металл или негорючий пластик.

Насколько необходимы распаечные коробки при организации электропроводки в частном доме или квартире? Как правило, их использование оправдано почти всегда. Для подключения нескольких розеток или светильников к электросети по одному кабелю нам необходимо нарушить его целостность. В том месте, где кабель разрезается и устанавливается распаечная коробка.

Есть варианты организации электропроводки и без использования распаечных коробок, в этом случае расключение кабелей производится в ВРУ и подрозетниках. Но этот вариант монтажа мы рассмотрим в другой раз.

При проектировании электропроводки желательно стремиться к как можно меньшему количеству коробок, так как от большого количества соединений и ответвлений страдает надежность электроцепи в целом.

Количество коробок зависит от нескольких факторов: сложность электрической схемы, количество и планировка помещений, квалификации проектировщика.

Насчет последнего фактора стоит уточнить: при проектировании схемы электропроводки одного и того же дома у двух разных специалистов может получиться разное количество распаечных коробок.

В старых домах, где квартирная проводка не разделяется на отдельные группы, число коробок минимально. Зато открыв такую коробку порой бывает сложно разобраться в хитросплетении множества проводов.

В более современных квартирах или коттеджах коробки используются чаще и могут различаться по типу: розеточные или осветительные.

www.yugtelekabel.ru

Распаечные коробки наружной установки. Распределительная коробка для электропроводки

Монтируя электрическую проводку или электронные коммуникации, обязательно приходится делать узловые точки, в которых происходят переходы от одной шины к другой или разветвления от основной линии по направлениям, идущим к конкретным объектам или электрическим приборам. Такие места в первую очередь должны быть безопасными и надежно защищать соединяемые контакты от воздействия окружающей среды. Для этих целей разработали распаечные коробки.

Что такое распаечные коробки

Пластиковая распаечная коробка (или металлическая) представляет бокс круглой, квадратной или прямоугольной формы, снабженный отверстиями ввода электрических кабелей. Главная задача изделия – обеспечить защиту разводки проводов, которые внутри можно соединять между собой пайкой, скруткой или при помощи клемников. Полученные отводы переправляют в любые стороны.

Распаечные коробки наружной установки относят к группе электромонтажного оборудования. Их специфика предполагает наличие в таких устройствах элементов, отвечающих за герметичность соединений внутри. Так, они снабжены прокладками, муфтами, которые предотвращают попадание в корпус влаги через входные отверстия и крышку.

Область применения

Сфера, где можно использовать распаечные боксы, касается питающего электричества и электрических сигналов, которые передаются при помощи проводов. Поэтому выделяют несколько их видов:

• Обычные электрические распределительные – предназначены для осуществления разводки проводов питающего напряжения в бытовых и промышленных условиях. Такие боксы можно применять также для постоянного тока.
• Телефонные, компьютерные, для проводки сигнализации – в них разводят многожильные шины. Они, как правило, снабжены клеммами и защитной системой от проникновения внутрь.
• Распаечные коробки наружной установки под высокочастотное и сверхвысокочастотное (СВЧ) оборудование. В них возможна не только распайка проводов, но допу

Виды распределительных коробок

Распределительные коробки – это специальные электромонтажные изделия, которые используются в прокладке электрических проводов и выполняют роль коммутатора. Данные устройства разводят кабель к нескольким точкам электричества, которыми являются различные электроприборы (светотехника, бытовая техника и др.). Правильный подход к использованию распределительных коробок значительно уменьшает финансовые вложения в монтаж электрической проводки.

Принцип классификации распределительных коробок

Распределительные коробки бывают нескольких типов, которые отличаются между собой способом монтажа.

Существуют следующие типы данных изделий: открытые и закрытые. Первый тип устанавливается на стенах и потолке так, что корпус коробки просто прикладывается и закрепляется. Применяется в открытой электрической проводке. Второй тип монтируется вглубь стены или потолка в заранее подготовленное углубление, которое соответствует размеру коробки.

Материал изготовления распределительных коробок

Изготовление коробок происходит лишь из тех материалов, что способны создать надежную защиту от внешних механических воздействий на протяжении всей эксплуатации. Таким материалом является пластмасса или металл.  В роли металла выступает луженая сталь с антикоррозийным покрытием (краска или грунт) или же сплав из алюминия.

Распределительная коробка имеет плотно закручивающуюся крышку, которая оснащена прокладками для изоляции. Вводы изделия герметичны и отличаются высокой степенью защиты от пыли и газов. Прочный металлический корпус дает возможность обесточить электропроводку во время пожара, поскольку довольно долгое время обеспечивает хорошую защиту от огня.

Коробки из современного пластика также гарантируют достойную защиту. Например, такой материал, как литой фторопласт, а также полипропилен, устойчивы к влиянию активных химических веществ. Отличительной особенностью неметаллических распределительных коробок является возможность нахождения в среде высокой влажности в течение долгого времени. Металлические коробки не отличаются такими характеристиками, ведь подвержены коррозии. Относительно прочности пластик, безусловно, уступает металлу. Хотя, для бытового применения это не столь важная характеристика.

Конструктивные особенности распределительных коробок

Внутри конструкции находятся специальные элементы крепления для кабельно-проводниковой продукции: клеммные колодки, зажимы. При помощи последнего крепежа фиксируются толстые вводные кабели, а тонкие провода — клеммной колодкой с помощью винтов (фиксаторов).

В случае, когда клеммные колодки отсутствуют, провода соединяются в коробке при помощи «скрутки». То есть, конца проводов плотно скручиваются между собой и в обязательном порядке изолируются либо колпачками, либо лентой (изолентой). После этого, места скрутки подвергаются свариванию или обжиму. Клеммы, безусловно, отличаются большим удобством в использовании, поскольку с их помощью возможно соединение проводов различного сечения. Но существует и недостаток у клеммных соединений, который заключается в ослабевании болтов во времени, вследствие чего нарушаются контакты, происходит сильный нагрев и обгорание проводов.

Стоит отметить, что соединение проводов из разных металлов методом скрутки запрещено, поскольку наступает быстрое разрушение из-за протекающих электрических и химических процессов. Проще говоря, процесс окисления ускоряется и растет сопротивление, что приводит к нарушению в работе сети.

От электроэрозионного воздействия защищены колодки с клеммами из латуни, что говорит о возможности соединения проводов из алюминия и меди без последствий. Сегодня в строительстве редко применяются провода из алюминия, следовательно, колодки оснащены проводниками из меди.

Колодки изготавливаются из различных пластикатов или же из карбамида. Фиксация проводов осуществляется медными или латунными подпружиненными контактами с закругленными зажимами.  Вводы коробки для кабелей и проводов оснащены сальниками и уплотнителями-кольцами из резины, которые предотвращают попадание пыли и влаги в корпус.

Габариты распределительных коробок

Размеры данных изделий рассчитываются на основе числа вводов с учетом степени защиты и назначения. Распределительная коробка для квартиры наружного типа имеет диаметр в размере от 10 см, такие же размеры и по сторонам. Коробка для электрической проводки скрытого монтажа, по сути, не отличается от вышеописанного типа за исключением того, что монтажные отверстия находятся внутри конструкции.

Процесс монтажа распределительных коробок

Перед монтажом скрытой электропроводки в стенах подготавливаются специальные углубления для электроустановочных изделий. Данное углубление должно соответствовать по размеру изделию. Делается оно с помощью перфоратора с использованием различных насадок. Фиксация коробки в отверстии осуществляется при помощи раствора из алебастра или же с использованием дюбелей. Электромонтажная схема – это основа, по которой происходит подсоединение электрической проводки внутри коробки. Провода должны заводиться в коробку так, чтобы оставался запас равный 10-15 см. Изоляция с концов проводов должна быть снята, и только после этого провода вводятся в клемму. При отсутствии колодок провода соединяются скруткой и изолируются (изолента, колпачки из пластика). Нередко провода прокладываются через трубы (металлические или пластиковые), которые по диаметру подходят для отверстий в коробках.

Приобрести распределительные коробки вы можете в специализированных электротехнических магазинах.

Торговая сеть «Планета Электрика» имеет в своем ассортименте огромное количество различных электроустановочных изделий, изделий для монтажа электропроводки и иных монтажных материалов, в число которых входят распределительные коробки. В торгово-выставочных залах «Планета Электрика» Вы можете найти данные изделия таких известных надежных брендов, как ABB, EATON, IEK, Legrand, Schneider Electric, TDM Electric, DKC и др.

виды, конструкции и особенности эксплуатации

Содержание статьи:

Распределительная коробка — вид монтажного приспособления. Существует ряд альтернативных названий изделия: разветвительная, соединительная, распаячная или распаечная коробка с клеммниками, распредкоробка. Это базовый инструмент организации электросети в промышленных и бытовых условиях. Корпус вмещает схему ограниченного участка цепи, защищает узел разветвления электропроводки, упрощает доступ к нему для ремонта, модернизации, препятствует контакту человека с оголенными жилами. Простоту коммутации и безопасность соединений обеспечивают встроенные клеммы для распределительных коробок.

Алгоритм выбора распредкоробки

Распределитель для проводов с клеммной колодкой

Месторасположение устройства — первый критерий его выбора. Маркировки укажут на подходящие условия эксплуатации. Распространены виды климатического исполнения: У1, У2, У3, где У — использование в умеренном климате, 1 — уличный вариант, 2 — располагаемый под навесом, 3 — в помещениях.

Уровень защиты IP**. В сухих помещениях достаточно показателя IP20, условия повышенной влажности и открытые пространства потребуют IP44, IP55, IP65.

Материал выполнения корпуса: алюминий, сталь или огнеупорный пластик. Толстостенные короба из стали размещаются на производственных объектах, в местах с повышенным риском пожаров. В жилых и административных помещениях чаще встречаются модели из полимеров. Исключение составляют деревянные дома, в которых обязательны к установке металлические боксы.

Распаечные коробки с клеммниками отличаются по характеру стены, на которой они будут закреплены. Производитель указывает соответствующую информацию в описании товара: гипсокартонные, кирпичные, пустотелые, бетонные, деревянные стены и их толщина.

Тип и схема распределения электросети определяют размер изделия, количество отверстий в нём. Наружная проводка предполагает накладные (внешние) устройства, скрытая — внутренние (потайные). Количество размещаемых контактов кабелей влияет на габариты электрической коробки и непосредственно клеммной колодки в ней, число отверстий. При этом запас на возможные дополнения в сети тоже нужно учитывать. Клеммные блоки имеют 2–5 полюсов, что делает возможным их использование в однофазных, трёхфазных сетях типов TN-C, TN-S, TN-C-S.

Личные предпочтения — ещё одно условие выбора нужной модели среди многообразия на рынке. Производители выпускают круглые и прямоугольные (квадратные) изделия, используют разные цвета. Крышки бокса открываются, отодвигаются, снимаются полностью, некоторые пломбируются.

Установка и замена распаячной коробки

Расключение объединяет понятия подключение и распределение. На начальном этапе необходимо продумать расположение разветвлений. Большое количество электропотребителей предполагает использование ряда коробок: вводных, проходных. В одном узле не должно сходиться больше 8 соединений.

1. Накладные модели не требуют специально оборудованного гнезда, в отличие от потайных. Если основание сплошное (бетон, кирпич), в стене специальной коронкой высверливается заглубление, распаячную коробку в нём фиксируют при помощи раствора и саморезов. Пустотелые и гипсокартонные перегородки позволяют закрепить устройство крепежными зажимами.
2. После закрепления корпуса в распредкоробку заводят кабеля. Заходят они через специальные отверстия, уплотненные мембранами или сальниками.
3. Следующий этап – зачистка жил от общей и индивидуальной изоляции. В арсенале электриков есть приспособленный для этой работы инструмент, но можно обойтись и простым ножом. Минимальная длина «голого» края должна составлять 4–5 см, быть рассчитана на переподключение без черезмерного натяжения.
4. При работе с многопроволочными жилами используются наконечники, которые облегчают закрепление провода и исключают возможность повреждения тонких нитей проводника.
5. Возобновление питания проводят после проверки правильности сборки.

Размещение узлов электросети подчиняется ПУЭ. Это стоит учитывать при планировании новой проводки или при модернизации существующей. Основным является возможность доступа, крышка не должна быть спрятана глубже листа обоев или тонкого слоя шпаклёвки. Распределение размещают на одной линии с розетками или выключателями на 20–30 см ниже потолка.

Распределительная коробка в хрущевке

В старых домах особенность расположения монтажных коробок определяется по типу застройки:

• «сталинка» — коробки расположены в полостях, поэтому стены простукивают;
• «хрущевка» — железные крышки выпирают на 20 мм;
• «брежневка» — места между стеной и потолком проходят металлоискателем, чтобы вычислить оцинковку;
• панельная многоэтажка — линии от розеток исследуют индикатором-отверткой, в нужном месте яркость лампочки усилится;
• в случае с гипсокартоном понадобиться детектор скрытой проводки.

Типичная ошибка – прокладка двухжильного кабеля по причине отсутствия заземляющей шины в распределительном щитке

Даже качественный и дорогой прибор не застрахует от ошибок в процессе установки. Среди наиболее частых встречаются:

• непродуманные разветвления, схемы соединений;
• выбор контактных устройств не соответствует сечению кабелей, напряжению сети;
• коробка выбрана без запаса пространства, что неудобно и небезопасно;
• с поверхности проводников не сняты оксидные плёнки;
• выбранные гильзы не соответствуют многопроволочным жилам;
• недостаточно глубоко конец провода погружен в полость клеммника;
• натяжение создаёт механическую разрушающую нагрузку на соединения.

Качественное выполнение всех этапов расключения обеспечит полноценное функционирование сети.

Виды и преимущества соединительных клемм

Соединительные клеммы WAGO

Среди традиционных методов коммутации проводов клеммы отличаются простотой монтажа и возможностью легкой разборки, но меньшей безопасной нагрузкой. По типу соединения бывают:

• винтовые;
• пружинные;
• ножевые.

Провода, которые закрепляются винтами, не могут быть из разных металлов. Для многопроволочных жил нужно использовать латунные наконечники. Диаметр прижимных винтов зависит от сечения и количества жил, которые смыкаются. Проверять и подтягивать соединения нужно ежегодно.

Механизмы зажимных клемм

Самозажимные клеммы применяют как для неразъемных соединений, так и для многоразовых. Различие заключается в жёсткости пружины.

Преимущества контактов в таких колодках — возможность объединять провода разных сечений, компенсация деформации проводника давлением пружины, устойчивость к вибрациям, целостность жил при многократных подключениях, простота и скорость монтажа.

Ножевидные контакты нужны там, где требуется беспрерывная жила (нейтраль). Такие устройства экономят время на зачистке изоляции, так как самостоятельно её прорезают.

Если не удалось подобрать необходимую клеммную электрическую коробку, можно выбрать колодки и разместить в универсальном полом изделии.

Access to the site is allowed only for human.

Вы используете прокси или другую странную штуку.
Подтвердите что вы человек.
_{Отвечать нужно быстро}

You are using a proxy or other strange thing.
Confirm that you are a person.
