Как припаять штекер к наушникам 4 провода

Содержание:

Распиновка штекера 3.5 мм (Jack) под наушники



Введение


Наверное такое бывает у всех, когда мы слушаем музыку мы ложем сотку в карман джинсов и идем по своим делам. Со временем от постоянных сгибов провода и штекера у нас начнётся разбалтываться разъем, что самое страшное, так как его замена стоит не дёшева или ломаются места спайки (отходить пайка) или надламываются проводки штекера.

Симптомы неисправности проводов наушников.


В результате постоянных сгибов провода, будут появляться шумы в наушниках и при шевелении соединения штекера с проводом будет пропадать звук, будут работать не все динамики в наушниках. Если у вас такие симптомы, то можно перепаять разъем самостоятельно практически без опыта работы с паяльником.

Как проверить что у вас неисправен разъем.


Вставите в разъём рабочие наушники и включите музыку. Если в работающих наушниках музыка не играет, то у вас сломался разъём. Также если слышно шипение при шевелении штекер, то это значит что скоро может выйдет из строя разъём.

Самостоятельно перепаять разъем можно даже без большого опыта работы с паяльником.

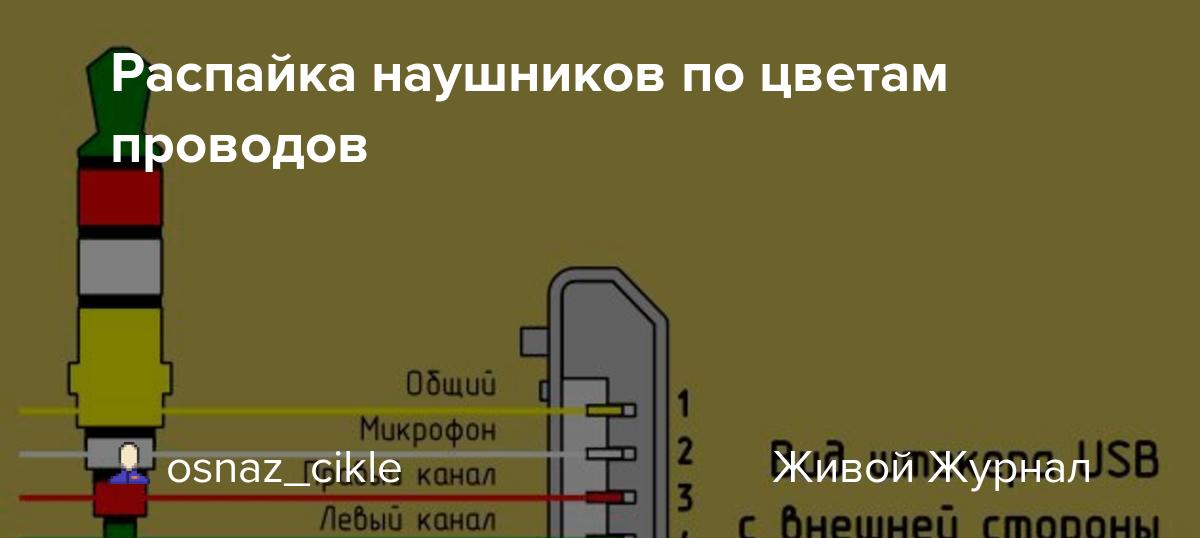

Распиновка провода разъема 3.5 (Jack) с микрофоном и без него.


Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже, но также и существует другая в основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Если вы перепаяли штекер наушников и у вас тихий звук в наушниках, а при нажатии на кнопку приема звонков наушников громкость в наушниках повышается, то вам следует перепаять провод земли и микрофона(поменять их местами).

Распиновка 3 5 мм jack 4 контакта


Распиновка 3 5 мм jack с 3 контактами


Что делать если не работают наушники.

Ремонт наушников своими руками.

Нам понадобится ножик, паяльник, припой, канифоль отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера на всякий случай запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и запаяете к 3.5 мм разъёму.

Советую место пайки залить горячим клеем(термоклей) и сжать термоусадкой, так соединение прослужит значительно дольше. Провода будет паяться плохо, но советую дольше прогревать, и у вас все получится. Также смотрите Распиновка USB провода.

Разъем 3,5 мм Jack Можно купить по ссылкам ниже.

http://ali.pub/1ztx0m

http://ali.pub/1ztx53

http://ali.pub/1ztx53

Видео.


Как припаять штекер к наушникам всех типов.

Пайка наушников — устранение поломок своими руками Что делать с мобильной проводной гарнитурой, которая перестала работать? Конечно выкинуть и купить новую. Но напоследок можно заглянуть внутрь и ткнуть пару раз тестером, ведь всегда есть шанс отремонтировать её в случае простой неполадки. У меня давно валялась нерабочая гарнитура для телефона Nokia со сгоревшей микросхемой. А теперь и в другой гарнитуре (той же фирмы) исчез звук. Возникла идея из этих двух девайсов сделать хотя-бы однин рабочий.

Примерная схема гарнитуры на микросхеме 55А07А приводится ниже. Все элементы собраны на небольшой печатной плате, на которой расположены кроме деталей кнопки и микрофон. Микросхема 55А07А-Х обеспечивает идентификацию гарнитуры при подключении ее к мобильному телефону, передавая по цепи ACI специальную кодовую импульсную последовательность. Аналогично она передает мобильнику сообщение о нажатии на кнопку гарнитуры. Напряжение питания идёт на микросхему от телефона.


Цвета проводов контактов гарнитуры:

MIC+ – желтый
MIC- – черный
L+ – синий
L- – красный/синий
R+ – коричневый
R- – золотистый/синий
Serial – золотистый
VOUT – красный
GND – зеленый

В пропадании звука в одном или обоих наушниках или в том, что собеседник не слышит слов, произносимых перед микрофоном, виноваты чаще всего обрывы проводов соединительного кабеля.

Они происходят в местах частых перегибов кабеля вблизи разъема, корпуса гарнитуры или наушников. Обрывы проводов возле корпуса гарнитуры легко восстановимы. Нужно отрезать и удалить часть провода между местом обрыва и контактной площадкой на плате. Поврежденные наушники можно заменить любыми подходящими. Провода новых телефонов обрезают до нужной длины и припаивают к контактным площадкам печатной с платы вместо неисправных. Для дополнительной фиксации проводов внутри корпуса гарнитуры надо использовать термоклей. В данном случае после прозвонки наушников, был замечен обрыв обмотки самого минидинамикаю Поэтому единственный вариант ремонта — перепаять пару наушников с одной гарнитуры на другую. Необходимо снять верхнюю крышку. Поддеваем отверткой со стороны провода идущего к телефону сначала с одной стороны, потом с другой. Снимаем крышку и кнопку. Вся дальнейшая работа по ремонту работоспособности гарнитуры проиллюстрирована на фотографиях ниже.

Многие люди, регулярно пользующиеся mp3 плеерами и мобильными телефонами, для прослушивания музыки через наушники, наверняка попадали в ситуацию, когда в одном из наушников или сразу в обоих, вдруг переставала играть музыка.

В чем могла быть проблема? На 90%, это обрыв одной из жил провода наушников. Очень часто обрыв бывает около штекера, то есть в том месте, где провод в процессе эксплуатации часто подвергается изгибам. На эту тему есть , но кое-что решил дополнить и от себя.

Фото — наушники вкладыши

У меня были куплены качественные наушники — вкладыши, которые нещадно эксплуатировал) в течении последних 2 — 3 лет. Примерно месяца 2 назад, пропал звук в одном из наушников.

Штекер пластмассовый

Определить место обрыва можно, включив плейер и путем изгибания провода наушников, медленно продвигаясь от штекера к наушникам, как только появится звук, значит в этом месте и есть обрыв. Таким образом, было определено место повреждения на проводе, оно и оказалось, как в самом распространенном случае, около штекера.

Штекер для наушников металлический

Штекер Джек 3.5 можно купить в любом радиомагазине, есть выбор на любой вкус, как в пластмассовом корпусе, дешевый, так и в полностью металлическом, более дорогой.

На следующем рисунке изображена распайка выводов штекера Джек 3.5 :

Целесообразен, только в случае если наушники качественные, с относительно толстыми жилками. Дешевые наушники, с тонкими проводками не имеет смысла чинить, они после починки прослужат недолго. Определить сечение жилок, можно пощупав провода пальцами. Если провод легко гнется и очень мягкий, скорей всего там жилы тонкого сечения, и большую часть провода занимает пластиковая изоляция. В проводе идут 3 или 4 жилки, из них одна или две, соединенных вместе, это минус или общий провод, и по одной жилке на левый и на правый канал. Иногда, если в доме есть домашние животные, в частности кошки, которые, как известно, любят все провода пробовать на зуб, проводки бывают перекушены. В таком случае, та часть провода, которая была повреждена, откусывается с небольшим запасом, зачищается и прозванивается мультиметром в режиме звуковой прозвонки. Если дальше провод идет целый и длина позволяет, соединяем пайкой, сращиваем провода.
Место соединения проводов изолируется кусочками изоленты или скотча, и после на это место одевается кусочек термоусадки.

Термоусадка чаще всего усаживается после прогрева по диаметру в 2 раза. Для того чтобы её усадить, нужно прогреть зажигалкой, или если есть в наличии паяльный фен, можно воспользоваться им. Если же обрыв был около наушника, можно вскрыть ножом его корпус, обрезать провод, прозвонить, убедиться, что обрыв устранен и заново подпаяться. После пайки наушник можно легко собрать, используя секундный клей.

Также установив мультиметр в режим измерения сопротивления 200 Ом, можно прозвонить наушники через штекер. То есть, мы прозваниваем сопротивлене проводов, вместе с подпаянными динамиками наушников, при прикосновении щупами мультиметра к контактам штекера. Сопротивление при прозвонке, на экране мультиметра может быть различным от 8 до 30 и более Ом. Это означает, что канал рабочий и звук в наушнике будет. Если на экране мультиметра единица, значит в проводе обрыв. При сборке наушника, нужно не забыть завязать кабель узлом, этот узел не даст вырвать провод от наушника при натяжении. На следующем рисунке видна схема соединения:

На этом рисунке видно соединение проводов с штекером и динамиками. Сам динамик, как всем известно, состоит из постоянного магнита и мембраны с наклеенной на неё катушкой динамика. Концы катушки припаиваются к контактам на динамике. Катушка напомню, прозванивается мультиметром в режиме омметра, это означает что когда мы прикасаемся щупами мультиметра к контактам штекера, мы измеряем её сопротивление, или говоря другими словами убеждаемся, что цепь штекер — провод — наушник у нас замкнута, и из наушников при подключении к плееру будет идти звук. Таким же образом, при наличии мультиметра, но отсутствии источника сигнала (плейера или телефона), можно проверить любые наушники на работоспособность. Автор инструкции — AKV.

Любые, даже достаточно дорогие наушники, — весьма недолговечный аксессуар. Но если у вас стал барахлить один наушник, вы случайно порвали провод или отломали штекер — это еще не повод выкинуть гарнитуру в мусорное ведро.

Диагностика проблемы

Перед тем как паять наушники, необходимо разобраться, в чем причина неполадки. Самая вероятная причина — механическое истончение проводов внутри кабеля. Как правило, это место их присоединения к наушнику или штекеру. В ряде случаев причиной может быть разрыв проводков в результате сильного защемления, удара и т. д.

Определить, какой провод наушника поврежден, несложно — он обычно безмолвствует, или же звук издается из него с характерными хрипами. Для диагностики можно слегка покачать основной кабель. Ищут неисправности постепенно, от наушника к штекеру. Место перелома чувствуется при перегибании на 90 градусов провода вокруг большого пальца. Если при такой диагностике звук чудом восстановился, то заменить придется именно штекер.

Участок повреждения (если он не явно выражен) обнаруживается с 50%-й вероятностью при разборе соединения наушника с проводом и уверенностью в определении неисправного канала.

Что необходимо для ремонта

Непосредственно перед тем, как паять провода от наушников, проверьте наличие следующих инструментов и материалов:

  • припой;
  • паяльное устройство;
  • канифоль;
  • технический нож;
  • таблетки аспирина (ацетилсалициловой кислоты) — сгодятся даже просроченные.

Как правильно паять наушники

Рассмотрим первый эффективный способ:

  1. Чтобы перестраховаться, обрежьте на 1-3 см больше кабеля, чем включает его в себя проблемный участок.
  2. Нужный канал находится по цвету. Общий — синий или желтый, иногда просто медный, без изоляции. Правый канал — зеленый, левый — красный.
  3. Снимите изоляцию — на более 0,5 см от конца кабеля. Полимерная легко и аккуратно удаляется строительным ножом. Если она лаковая или из краски, то потребуется паяльник. Можно также аккуратно зачистить ножиком.
  4. Следующий пункт — лужение концов припоем. Нагрейте паяльник, возьмите наконечником его «жала» маленькую частичку припоя.
  5. Установите кончики проводков на канифоль и ровным слоем распределите припой по всей их поверхности. Провода готовы к пайке.

Если вы хотите совместить процедуру удаления лаковой изоляции и лужения, то вам потребуется таблетка аспирина. Хочется предупредить, что такой ремонт нужно проводить в проветриваемой комнате, стараться не вдыхать дым. Кладите провод на таблетку, затем действуйте паяльником с жирной капелькой канифоли. Это сочетание подчистую удаляет покрытие из лака.

Второй способ пайки

Второй способ, подсказывающий, как паять наушники с лужением проводков наждачкой:

  1. Зерна наждачной бумаги не должны быть особо крупными. Самого материала понадобится маленький кусочек.
  2. На материал нанесите немного канифоли, затем разместите на ней проводок.
  3. Прогрейте как следует его паяльником, вытяните. Лак на проводе начнет размягчаться.
  4. Повторяйте процедуру с вытягиванием, пока изоляция полностью не соскоблится.
  5. После ремонта заизолируйте участок термоусадкой или изолентой.

Некоторые снимают изоляцию с помощью огонька зажигалки, затем удаляют нагар спиртом и флюсом.

Ремонт штекера

Как паять перекусанные провода от наушников, мы разобрали. Припайка штекера производится по похожей схеме, имеющей свои особенности.

Для начала ознакомьтесь со схемой подключения обычных наушников.

Как паять штекер наушников:

  1. Отрежьте неработающий штекер, с проводками проведите те же действия, что были описаны выше. Важно оголить их минимальные участки (2-3 мм), так как соприкосновения в эксплуатации может привести к короткому замыканию.
  2. Проденьте новый штекер через корпус основания наушников.
  3. Соединительные участки на штекере стоит немного поцарапать для более легкой пайки. В местах присоединения кабеля их стоит также облудить.
  4. Сначала присоединяется «земля» (медный провод), затем левый (белый) и правый (красный) каналы.
  5. Защитите участок изолентой. Чтобы пайка случайно не нарушилась, в непосредственной близости от заизолированного участка завяжите на проводке узелок.
  6. Закройте участок корпусом.

А эта схема пригодится тем, кто чинит наушники, снабженные микрофоном (гарнитура).

Как паять наушники с микрофоном? По такому же алгоритму, только присоединить к штекеру придется четыре проводка вместо трех.

Неудовлетворительный результат ремонта штекера

Если в ходе тестирования вы заметили, что динамик одного из наушников продолжает молчать, причина проблемы может быть таковой:

  • некачественно спаяны соединения;
  • беда с динамиком наушника — велика вероятность обрыва провода непосредственно вблизи него;
  • проблема в теле кабеля.

При первой проблеме процесс спайки придется повторить, при последней — обратиться к инструкциям в начале статьи (по ремонту оборванных проводков). Как паять наушники при второй проблеме:

  1. Обрежьте провод рядом с нерабочим наушником.
  2. Разберите наушник — самозащелкивающаяся конструкция легко позволит это сделать.
  3. Зачистите, залудите проводок.
  4. Припаяйте проводки наушника к проводкам тела кабеля, протестируйте, соберите в исходный вид.

При наличии паяльника и элементарных навыков работы с ним процедура починки наушников вполне понятна и несложна. Диагностика неполадки также не вызывает затруднений. Основная причина — механические повреждения проводов в теле кабеля либо в местах соединения с наушниками и штекером. Мы будем рады, если эта статья помогла вам вернуть свою гарнитуру в рабочее состояние.

Наушники — поистине незаменимая вещь в современной жизни, сегодня они есть практически у каждого вне зависимости от возраста или пола. Они представляют собой идеальный вариант: вы можете наслаждаться любимой музыкой, совершенно не мешая окружающим, к тому же, и вам не будут мешать посторонние звуки. Конечно, всё это — очевидные преимущества, которые по достоинству оценили миллионы потребителей.

Но и эта вещь нередко может ломаться, поэтому пайка наушников — явление далеко не редкое в практике многих народных умельцев. Отдавать устройство по гарантии, конечно, самое верное решение, но что делать, если срок уже истёк? Обратим внимание на то, что схема «ушей», как правило, стандартна: наверное, почти все модели наушников сегодня делают по аналогичным техническим образцам.

Опыт использования показывает, что практически любая поломка подобного устройства является примитивной по своей сути, чаще всего мы имеем дело с простым разрывом контакта на том или ином участке цепи. Именно поэтому освоить ремонт наушников не так сложно, особенно если вы обладаете некими базовыми навыками работы с паяльником и способны разобраться в достаточно простом алгоритме.

Самостоятельный ремонт наушников

Давайте обратимся к рассмотрению проблемы с аналитической позиции: схема такова, что, по сути, в данном устройстве, как и в любой подобной электронике, есть чётко фиксируемые слабые места, которые, в большинстве случаев, и являются носителями сбоя. Эти участки — соединения различных элементов устройства, и пайка сосредотачивается как раз таки на них. Очень часто, понимая этот простой момент, вы можете гарантировать то, что обнаружение проблемной зоны займёт у вас минимум времени.

Итак, основными признаками неисправности могут служить ухудшение и исчезновение звука в «ушах», неполадки с микрофоном, посторонний треск, искажение звука при перемещениях штекера.

Нередко страдают сгибы проводов, в которых от времени токопроводящие жилы начинают истончаться и обрываться. Собственно, во всех этих случаях пайка для наушников просто необходима, и, даже если вы этим никогда не занимались, не стоит этого бояться — всё осваивается в считанные минуты.

Важно, что для реализации поставленной задачи нам не нужно каких-то особых сложных приборов или расходных материалов. Мы обойдёмся вполне подручными средствами. Пайка, конечно, предполагает у вас наличие олова и паяльника, коль скоро, таковых у вас не оказалось, их можно и приобрести — вещь полезная и недорогая. Насчёт штекера: вы можете выбрать обычный джек или мини-джек, всё зависит от входа, с которым впоследствии придётся работать.

Далее нужен клей, это может быть секундный клей или резиновый, к тому же, некоторые используют клеевой пистолет. Вообще, если предполагается пайка для штекера, лучше использовать более эластичный вариант, а составы, застывающие в твёрдом виде, оптимальны в случаях пайки компьютерных наушников, оборудованных микрофоном. Кроме того, нам нужны плоскогубцы или кусачки для откусывания проводов. Если вы готовы прозвонить наушники — резонно также использовать мультиметр, так мы сможем с большей точностью определить местонахождение поломки.

Паяем джек

Эта поломка наушников является самой распространённой и опасной. Одновременно с этим пайка в данном случае оказывается довольно простой, однако, стоит внимательно соблюдать все тонкости технологии, для того чтобы соединение прослужило достаточно долго. Схема решения довольно проста.

  • Обрезаем сломанный штекер и зачищаем провод. Если их два, выбираем тот, что отмечен зелёным, обычно, в подобных устройствах звуковой выход обозначается именно так.
  • Зачищаем провод и обнаруживаем три жилы: две в обмотке — это каналы: правый и левый, без обмотки — масса, напаиваем на каждую чуть-чуть олова, теперь здесь всё готово к работе. Подготовка проводов на этом завершена.
  • Внутри нового штекера обнаруживаем также три контакта: два маленьких — это каналы, большой, соответственно, масса.
  • Припаиваем жилы к контактам штекера, естественно, так, чтобы они не перемыкались. Проверяем работоспособность. Теперь нужно всё заизолировать и залить клеем. Всё готово!

Паяем «уши» с микрофоном

В данном случае схема ремонта наушников практически такая же. Подготовка проводов аналогична. В случае с микрофоном нам не нужно штекера. Просто разбираем соответствующий элемент и внимательно ищем место разрыва. Возможно, паять придётся очень мелкие детали, так что неплохо будет, если вы вооружитесь канцелярским ножом и пинцетом. В случае с микрофоном, который представляет собой монофоническое устройство, здесь всего два контакта.

Как видите, всё не так сложно. Надеемся, наши советы были полезны для вас!

Паяльник в наши дни есть далеко не у всех. А вот наушники имеются практически у каждого, а то и не одни. И как все знают, любым наушникам свойственно дохнуть… И как всегда не вовремя. Так что сегодня будем выкручиваться и вы узнаете как починить наушники без паяльника. Из инструментов потребуется только нож, зажигалка и скотч:)

Конечно такой ремонт трудно назвать идеальным. Но он идеально подходит, например, если Вас ждет многочасовая поездка на электричке, а наушники скоропостижно скончались самым подлым образом.

Нужен донор

Запаять наушники без паяльника, увы не получится. Конечно, при желании, можно и раскаленным гвоздем паять. Но для этого уже нужно уметь паять. Да и олово с канифолью все равно потребуются…

Единственная трудность, которая может возникнуть по пути, заключается в том, что потребуется заведомо рабочий AUX — кабель или разъем от других, работающих наушников с куском провода.

AUX-кабель приобрести дешевле наушников, но в нем нет микрофона, поэтому если у Вас гарнитура то придется смириться с тем, что она будет урезана в полномочиях и лишиться микрофона и кнопочек. Зато как приятно когда не работающие наушники запоют, а отсутствие кнопочек можно пережить.

AUX- кабель сейчас продается в любом ларьке и переходе за абсолютно смешные деньги. Нужен он обычно для подключения вашего аудио устройства(телефон, плеер…) к сабвуферу или авто-магнитоле.


Спасибо братьям китайцам, сейчас встречаются вполне сносные шнурки начиная от 0.5$ . Провод, использованный в статье, стоил около доллара. Ну а ножик для бумаги, зажигалка и скотч я думаю и так у каждого дома по шкафам валяются.

Итак поскребли по сусекам, ну в смысле по шкафам, нашли весь инструментарий, сгоняли в ларек за (пивом) шнурком, что дальше то?

Первым делом бесцеремонно перерезаем AUX-кабель


Перерезаем в 5-7 сантиметрах от разъема, а лучше еще дальше. Не стоит отрезать короче т.к. если запороть, то потом не будет возможности исправить. И лучше когда место соединения располагается подальше от разъема.

Теперь снимем резиновую оплетку


Специально для этой статьи был найден самый тупой нож, дабы попробовать все на себе).

Удобнее всего надрезать оплетку именно как на фотографии. Не нужно сильно прижимать лезвие. Благодаря сгибанию, оплетка сама будет расходится. Проворачиваем провод, делая надрезы и, когда прошли круг, снимаем оплетку. Главное не прорезать проводки.

Лучше оголить около 2-х сантиметров проводков, так будет проще, а площадь контакта больше. Что увеличит надежность. Проводки покрыты лаком, который необходимо счистить. Сначала была попытка очистки лака ножом.


Не самый лучший способ. Проводки очень тонкие и при таком грубом механическом воздействии отрываются вместе с лаком. Чему хорошо способствует тупость ножа. В принципе острым ножом это делается легко. Но острого ножа у нас нет, поэтому воспользуемся зажигалкой. Ну или хотя бы спичками.

Счищаем лак


Для укрепления тонких медных проводков, производители переплетают их с капроновой ниткой. А капрон, как известно, хорошо горит. Не исключено, кстати, что лак тоже горит. Поэтому на доли секунды вносим конец провода в огонь. Он быстренько вспыхивает и слегка загорается. Когда прогорит 1-1.5 сантиметра нужно на него подуть, если сам не потухнет.

Лак и капрон оставляют небольшой нагар, который в большинстве случаев легко счищается ногтем. В итоге мы имеем очищенные от лака неповрежденные проводки.


Главное не держать проводки в огне слишком долго, т.к. они могут просто сгореть и отвалиться((Кому-то вариант с ножом может показаться удобнее.

Дело наконец дошло и до наушников


Перерезаем им провод. Обычно провода наушников переламываются прямо на выходе из разъема, и чтоб уж наверняка отрезать перебитую часть, отрезаем в 2-3 см выше разъема. Можно и еще выше — как Вам угодно.

Оголяем им проводки и зачищаем их от лака так же как и проводки AUX-кабеля.

Определяемся какие провода скручивать


Проводков в гарнитуре явно побольше чем три — их пять. Два провода отвечают за микрофон, и три за наушники. Разлохмаченный золотой провод(земля) был накручен поверх тонкого белого — микрофонного.


Теперь перед нами встает непосильная задача — скрутить нужные проводки вместе . На самом деле все просто ! Три AUX — проводка к трем проводкам наушников. В данном случае получилось, что расцветки внутренних проводков совпали и скрутив одинаковые цвета наушники заработали.

О том как определить цвета нужных проводков читайте в статье:

Можно воспользоваться и таким простейшим способом: втыкаем наш разъем в любое аудио устройство лежащее под рукой. Кассетный плеер лежал ближе всех.


Чаще всего встречается расцветка

    земля — золотой (желтый)

    левый — синий (зеленый )

    правый — красный

Но как и у любого другого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый синий, а красный — микрофон или встречаются еще смеси цветов. Но ЗОЛОТОЙ всегда ЗЕМЛЯ. Смеси цветов с золотым, в большинстве случаев тоже земля.

Золотой идет к обоим наушникам, поэтому он и общий, по нему ток как бы вытекает из каждого динамика, а по двум другим ток в динамики втекает. Ну это если оооочень грубо 🙂

Поэтому первым делом скручиваем между собой все золотые. Теперь поочередно скручиваем проводки ремонтируемых наушников с проводками AUX-кабеля. Суть в том, что красный проводок разъема AUX-кабеля нужно скрутить с красным проводком наушников и тогда правый наушник запоет. В вашем случае цвета могут отличаться и может быть что красный нужно скрутить с синим или как-то по другому. Главное золотой на землю, а остальное прикрутить так. чтобы оба наушника играли.

Определили? Отлично! Теперь проводки, оставшиеся невостребованными, отрезаем либо скручиваем с общим проводом. Я предпочел отрезать.

Скручиваем


Для того чтобы обеспечить максимальный контакт лучше сначала размохрить два скручиваемых проводка, наложить один на другой, а затем плотно скрутить. Такой вариант предпочтительнее, чем скручивать каждый по отдельности а потом вместе.

Итак проводки скручены, наушники поют — на лице улыбка).

Изолируем проводки

Так как лак с проводков мы счистили, то теперь у них нет изоляции. Если замкнуть скрутки между собой то либо вы сделаете себе моно либо отрубите один канал. Поэтому нужно их изолировать, чтобы исключить замыкание между собой.


Сначала изолируем каждую скрутку по отдельности. Помимо самой изоляции это еще и упрочнит соединения. Почему-то я сделал это малярным скотчем, наверное лежал ближе. Это не важно.

Теперь замотаем все вместе широким скотчем, слоя в 3 — 4. Или 5 — дело вкуса)


Обычно в таких случаях я предпочитаю разносить места скруток подальше друг от друга, чтобы они не касались друг друга.

ГОТОВО!


Вот и долгожданным итог всех наших стараний:-) Возможно это и выглядело чем-то долгим, но это совсем не так! На весь процесс хватит и 15 минут. Главное понимать, что вы делаете. А я надеюсь, что теперь вы понимаете как починить наушники без паяльника.

Улучшаем технологию:

Всетаки использовать скотч — это не кошерно. Поэтому предлагаю немного улучшить технологию, опять таки без паяльника.

Придется прикупить в магазине электроники или хоз-маге термоусадочную трубку, она же термокембрик. Это такая хитрая трубка, которая умеет при нагревании сжиматься в диаметре как минимум вдвое. Стоит сие чудо около 0.1 — 0.5$ за метр.

Нам понадобятся два термокембрика с диаметрами 1-2 мм и второй 4-5 мм. Надеваем кусочки тоненькой термотрубки на наши скрутки. Кусочки отрезаем с полуторным запасом.


Теперь нужно термокембрик нагреть. Обычно я делал это паяльником, но т.к. Мы договорились, что его у меня нет, и рассказ именно о том как починить наушники без паяльника, мне пришлось выкручиваться.


Метод оказался достаточно эффективным и термотрубки сжались. Можно использовать галогенку или утюг. В принципе народ и обычным феном их греет. Обычно пока они еще горячие я дополнительно сплющиваю их пальцами т.к. не всегда есть под рукой трубки нужного диаметра, да и при этом они слегка склеиваются внутри.

Перед скручиванием проводков нужно не забыть одеть 4-х миллиметровую термотрубку на провод наушников. Эту термотрубку в последствии нужно надеть на место стыка и так же сжать теплом лампы. Вообще можно и на огне зажигалки сжимать, но можно случайно подплавить или поджечь лишнее.


Я использовал кусок длинной около 8 а то и 10 см. Для упрочнения конец термотрубки был одет непосредственно на резиночку разъема.

Вид явно преобразился в лучшую сторону

Как видите это не так сложно, как кажется и теперь вы знаете как починить наушники без паяльника. Подобный ремонт нельзя назвать полноценным, это скорее альтернатива для экстренных случаев.

Конечно возможно, что ваши наушники проработают еще много времени после такого ремонта. В любом случае, надежнее будет спаять скрученные провода наушников. Сделать этот совсем не сложно. Читайте как:

Материал подготовлен исключительно для сайта

Как припаять штекер Джек 3,5мм и пятиштырьковый разъём к аудио кабелю?


Как припаять штекеры к экранированному аудио кабелю?

Очень часто усилитель и компьютер невозможно расположить так близко, чтобы можно было воспользоваться стандартным аудио кабелем.

В таких случаях можно изготовить такой кабель самому. В любом случае, самостоятельно изготовленный кабель обойдётся дешевле, чем готовый. Подробнее на https://oldoctober.com/

В этой статье подробно описано, как изготовить аудио кабель для подключения компьютера к советскому усилителю снабжённому пятиштырьковыми аудио разъёмами.

О том, как подключить компьютер к усилителю описано здесь.


Самые интересные ролики на Youtube


Оглавление статьи.

  1. Комплектующие.
  2. Разделка кабеля.
  3. Лужение.
  4. Припаиваем кабель к штекерам (цоколёвка, распиновка контактов).
  5. Пятиштырьковый штекер (ОНЦ-ВГ).
  6. Монтаж штекера типа Джек 3,5мм (Jack 3,5mm).
  7. Паяльник.
  8. Припой.
  9. Нейтральный и активный флюсы.
  10. Дозатор флюса.

Комплектующие.

Для изготовления кабеля понадобится отрезок двупроводного экранированного кабеля и два разъёма: ОНЦ-ВГ и Jack 3,5mm.

Вернуться наверх к оглавлению.


Разделка кабеля.

Препарировать кабель можно разными способами, но самый малотравматичный для проводников способ, это удаление изоляции при помощи паяльника.


Удерживая одной рукой паяльник, другой рукой проверните экранированный провод вокруг своей оси, прижимая при этом изоляцию к острой грани жала паяльника. https://oldoctober.com/


Если после этого не удаётся удалить изоляцию руками, то можно воспользоваться бокорезами.


Должно получиться примерно так.


Точно также удаляем изоляцию и с отдельных проводов.


Теперь можно придать кабелю подходящий для лужения вид.

Вернуться наверх к оглавлению.


Лужение.

Лужение является обязательной процедурой в случае, если электроэлементы не были подготовлены к пайке ещё на стадии производства.

Для того чтобы залудить проводники и контакты штекера, можно поочерёдно приложить их к кусочку канифоли и прогреть паяльником. При этом на рабочей поверхности паяльника должна находиться капля припоя.

При использовании жидкого флюса на основе канифоли, нужно смочить поочерёдно проводники и контакты штекера флюсом, а затем прогреть паяльником с каплей припоя на жале.

Использование активного флюса допускается только для лужения, но не для окончательной пайки.

При использовании активных флюсов, требуется промывка паек.


Залуженный конец кабеля должен выглядеть примерно так.

Вернуться наверх к оглавлению.


Припаиваем кабель к штекерам (цоколёвка, распиновка контактов).


Так соединяются контакты разъёмов с кабелем при подключении выхода компьютера к линейному входу усилителя низкой частоты.

Вернуться наверх к оглавлению.


Пятиштырьковый штекер (ОНЦ-ВГ).

Для разборки штекера ОНЦ-ВГ нужно надавить отвёрткой на лапку и удалить защитный колпачок.


Не забываем надеть защитный колпачок на кабель и отрезки изоляционной трубки (кембрика) на провода.


Припаивать провода к штекеру удобнее, если закрепить последний бельевой прищепкой, которую, в свою очередь, придавить к столу чем-нибудь тяжёлым.


Поочерёдно припаиваем три провода к контактам разъёма.


Должно получиться примерно так.


Теперь можно надеть защитные трубки.


Стрелкой показан элемент крепления кабеля, который не позволяет надёжно закрепить толстый кабель.


Если кабель достаточно толстый, а именно такие кабели предпочтительны при длине соединения в несколько метров, то для надёжного крепления кабеля нужно плотно намотать 10-12 витков нити в указанное на картинке место.


Чтобы крепление не ослабилась во время завязывания узла, можно закрепить концы нити каплей расплавленной канифоли.


Собираем обе половинки разъёма и совмещаем отверстие в защитном колпачке с фиксирующей лапкой.


Одеваем колпачок так, чтобы фиксирующая лапка попала в отверстие и зафиксировала колпачок. Если фиксация не произошла, снимаем колпачок и отгибаем лапку вверх. Снова одеваем колпачок.

Вернуться наверх к оглавлению.


Монтаж штекера типа Джек 3,5мм (Jack 3,5mm).

Небольшое отступление.

На рынке можно найти недорогие Джеки 3,5мм, у которых площадки предназначенные для пайки покрыты никелем. Для их пайки не годится канифоль и флюс на её основе. Если у вас нет активного флюса, то придётся острым ножом или скальпелем удалить покрытие с этих площадок и затем залудить их обычным способом.

При соединении штекера типа Джек с толстым экранированным кабелем, нужно учитывать, что под защитным колпачком Джека не очень много места.

На картинке видно, что жилы экрана скручены несимметрично по отношению к проводам кабеля.

Как и в случае с предыдущим разъёмом, не забываем предварительно надеть на кабель защитный колпачок.


Провод образованный скрученными жилами экрана следует укоротить во избежание его замыкания на левый канал.


Надеваем защитные трубки на провода и припаиваем их к соответствующим контактам Джека.


Сдвигаем защитные трубки на контакты разъёма.


Только теперь припаиваем общий провод к разъёму.


Вставляем кабель в элемент крепления. Стрелкой показан элемент крепления, размеры которого недостаточны для надёжного закрепления толстого кабеля.


Как и в случае описанном выше, воспользуемся швейным нитками. Для надёжного крепления кабеля, нужно плотно намотать 7-8 витков нити №10.


Удерживая одной рукой кабель и концы нити, другой, с помощью паяльника, нанесите каплю расплавленной канифоли на витки нити. Закрепление концов нити узлом, может ослабить соединение.


Если вы всё сделали правильно, то, перед окончательной сборкой, Джек должен выглядеть примерно так.


Теперь подгибаем контакты левого и правого каналов внутрь.


Прижимая контакты Джека, накручиваем защитный колпачок.

Вернуться наверх к оглавлению.


Паяльник.

Для пайки соединительных аудио кабелей подойдёт паяльник мощностью 25 — 40 Ватт.

На картинках показан процесс подготовки к работе двух жал диаметрами 4 и 6 миллиметров.

В некоторых случаях может понадобиться с помощью напильника исправить форму жала паяльника.

Правильно заточенное жало паяльника удобно не только для пайки, но и для удаления изоляции.


Жало 40-ваттного паяльника диаметром 6 мм, для удобства использования, можно слегка заузить напильником.


После того, как жало приобрело требуемую форму, его нужно обжечь, чтобы окисел предотвратил разбегание припоя за пределы рабочей зоны. Для обжига достаточно включить паяльник на 20 — 30 минут.


Теперь нужно, при всё ещё включённом паяльнике, несколько раз пройтись напильником по рабочей поверхности жала, чтобы удалить окисел. Сразу же после этого нужно погрузить жало в канифоль, растереть жалом шарик припоя и снова погрузить в канифоль.


Ваш паяльник готов к работе.

Вернуться наверх к оглавлению.


Припой.


Припой для пайки разъёмов подойдет любой, кроме, разве что, легкоплавких припоев вроде сплавов Розе или Вуда.

Вернуться наверх к оглавлению.


Нейтральный и активный флюсы.


В качестве флюса можно воспользоваться любой канифолью, в том числе: сосновой, скрипичной, канифолью для сцены и т.д.

Раствор канифоли в этиловом спирте превращает канифоль в жидкий флюс. Жидкий флюс не только позволяет получать более красивые пайки, но и отводит тепло от соприкасающихся с местом пайки элементов.

Флюс на основе канифоли нейтрален. Он не требует последующей промывки и не может служить причиной утечки в электрических цепях.

Изготовить жидкий флюс на основе канифоли можно самому. Для этого нужно растворить 2-3 грамма канифоли в 20-30 граммах этилового спирта. Канифоль лучше использовать порошкообразную. Кусок канифоли можно разбить молотком, завернув предварительно в ткань.

Спирт чрезвычайно летуч, поэтому хранить жидкий флюс нужно в плотно закрытой таре. Можно использовать флакончик от лака для ногтей, который к тому же имеет кисточку.

Использование, так называемых, активных флюсов рекомендуется только в крайних случаях. Чаще всего, такая необходимость возникает тогда, когда используются бюджетные штекеры с никелевым покрытием. Причём, покрытие это нанесено и на контакты предназначенные для пайки.

После пайки с использованием активного флюса, место пайки следует тщательно промыть, а затем высушить.

Промыть место пайки можно как спирто-бензиновой смесью, так и обыкновенной водой. Если этого не сделать, то через некоторое время могут возникнуть проблемы вызванные окислением деталей и утечками в электроцепях.

Вернуться наверх к оглавлению.


Дозатор флюса.

На фотографии простое приспособление для дозирования флюса изготовленное из отрезка медной проволоки диаметром около 1мм.

Капля флюса удерживается за счёт поверхностного натяжения в малом колечке приспособления.

Вернуться наверх к оглавлению.

Близкие темы.

Как самому изготовить электретный микрофон для компьютера?

Бюджетные колонки и усилитель для компьютера.

О том, как измерить выходную мощность усилителя низкой частоты.

Как правильно подключить и сфазировать колонки.

Ремонт наушников от плеера своими силами.


9 Август, 2009 (22:50) в Аудиотехника

Любая ссылка, представленная на сайте, проходит проверку на предмет трэшевости, но при этом может не иметь никакого отношения к теме сайта. Хотя, и статьи, размещённые на сайте, тоже часто этим страдают. 🙂 Если Вы решили покинуть сайт, то имейте в виду, что этого спонсора сюда никто не звал, он сам навязался. :)

Распиновка 4-контактного разъема для наушников

Результаты листинга Распиновка 4-контактного разъема для наушников

Распиновка и проводка 4-контактного разъема Peter Vis

2 часа назад Petervis. com Подробнее
