Джентльменский набор адаптеров/переходников для аудиоаппаратуры под разъем Jack (TRS)

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о весьма полезных адаптерах/переходниках/удлинителях для подключения к различной аудиоаппаратуре. В обзоре я постараюсь рассказать о том, что такое гарнитура и наушники, чем они отличаются и какими способами их можно подключить к различным разъемам. Если заинтересовались, милости прошу под кат.

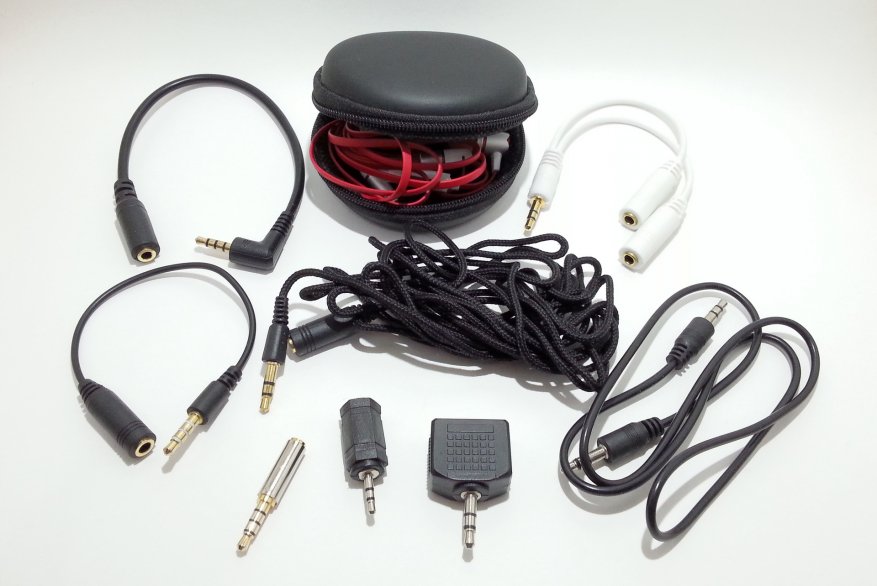

Общий вид обозреваемых адаптеров:
Пару слов о кабелях и переходниках:

Все обозреваемые переходники рассчитаны под аудиоразъем TRS, который расшифровывается с английского, как Tip (кончик), Ring (кольцо), Sleeve (гильза) в соответствии с формой контактов. Несмотря на столь короткое название, в народе прижилось другое название – «Jack», которое в переводе с английского означает «гнездо». Существует достаточно много разновидностей данного разъема как по количеству контактов, так и по размеру (фото с интернета):

С картинки хорошо видно, что Jack – самый крупный, microJack – самый компактный, по аналогии с SIM картами, где привычные всем симки для смартфонов считаются microSIM и даже nanoSIM.

Данные разъемы предназначены, в основном, для подключения кабелей и передачи аудиосигнала, но встречаются реализации и для передачи видеосигнала (например, камера заднего хода у GPS регистраторов), либо для подключения маломощных источников питания (БП с двухконтактным разъемом TS/micro/miniJack). От себя добавлю, что старшие собратья (Jack) встречаются в профессиональной звуковоспроизводящей аппаратуре, в большинстве своем из-за более надежной конструкции и более лучших электротехнических характеристик, хотя с повсеместным распространением цифрового звука, они постепенно теряют свою актуальность.

В данном обзоре я расскажу о четырех наиболее встречающихся вариантах для домашнего использования:

— трехконтактный miniJack 3,5мм — далее по тексту miniJack (TRS) 3,5мм

— четырехконтактный miniJack 3,5мм — далее по тексту miniJack (TRRS) 3,5мм

— трехконтактный microJack 2,5мм — далее по тексту miniJack (TRS) 2,5мм

— четырехконтактный microJack 2,5мм — далее по тексту miniJack (TRRS) 2,5мм

Нетрудно догадаться, что отличаются они между собой диаметром (2,5мм vs 3,5мм) и наличием дополнительного (четвертого) контакта, который необходим гарнитуре для управления кнопками и микрофоном. Хотелось бы заметить, что наушники и гарнитура – это совсем разные вещи и основное отличие между ними заключается в наличие у последних встроенного микрофона и кнопок управления (громкость, вызовы). Благодаря этому, присутствует возможность управлять некоторыми функциями смартфона через гарнитуру путем нажатия соответствующих кнопок. Наушники в свою очередь, кнопок не имеют и годятся лишь для воспроизведения аудиосигнала. Определить, что именно вы используете, можно по визуальным признакам: на одном из проводов, идущих к «ушам» расположена колодка управления с кнопками, разъем для подключения четырехконтактный (TRRS), а при подключении к гаджету, в области уведомлении выводится значок наушников с микрофоном. Более наглядно это показано на картинке ниже (фото с интернета):

Для тех, кто не в курсе, принцип работы кнопок управления гарнитуры достаточно прост: внутри корпуса имеется небольшая плата управления, которая при различных комбинациях кнопок выдает различное сопротивление. На выходе всего два провода, один из которых общий с наушниками (земля). Смартфон считывает сопротивление и выдает нужную команду. По такому же принципу работают, к примеру, рулевые кнопки управления в автомобиле.

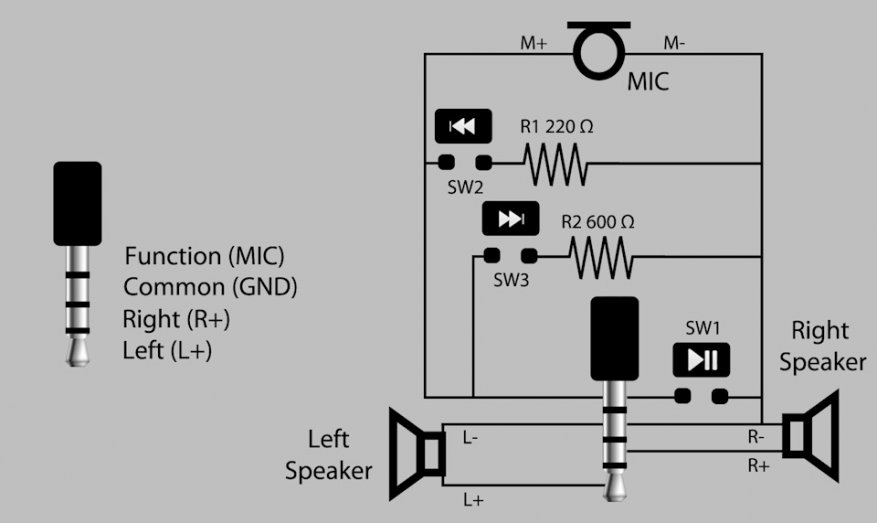

Одна из возможных схем реализации трехкнопочной гарнитуры:

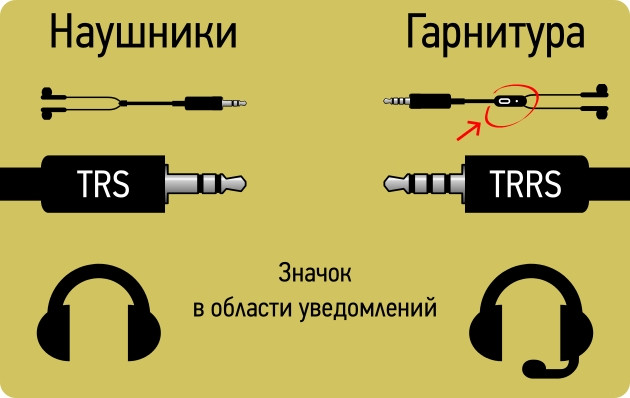

Все бы хорошо, но есть один нюанс – на рынке присутствуют два основных стандарта распайки гарнитуры — OMTP (старый) и CTIA (новый). Если стандарты распайки гарнитуры и смартфона совпадают – все функции будут работать, если не совпадают – звук будет «глухой», кнопки и микрофон работать не будут. Большинство современных смартфонов и гарнитур выполнены по новому стандарту CTIA, но встречаются варианты и со старым стандартом распайки.

Также хотелось бы отметить важную особенность: в четырехконтактном гнезде (TRRS) без каких-либо проблем и последствий для гаджета, работают все наушники с трехконтактным штырьком (TRS), т.е. при подключении наушников к смартфону, работа систем не нарушается. При противоположном варианте, т.е. при подключении к трехконтактному гнезду (TRS), гарнитуры с четырехконтактным штырьком (TRRS), например, гарнитуры к планшету, сбоев в электронике также не происходит, отсутствуют лишь дополнительные (кнопочные) функции гарнитуры и микрофон. Как говорится, сохранена обратная совместимость.

На этом вступительную часть заканчиваю. Ниже в обзоре будут рассмотрены варианты адаптеров как для гарнитуры, так и для наушников.

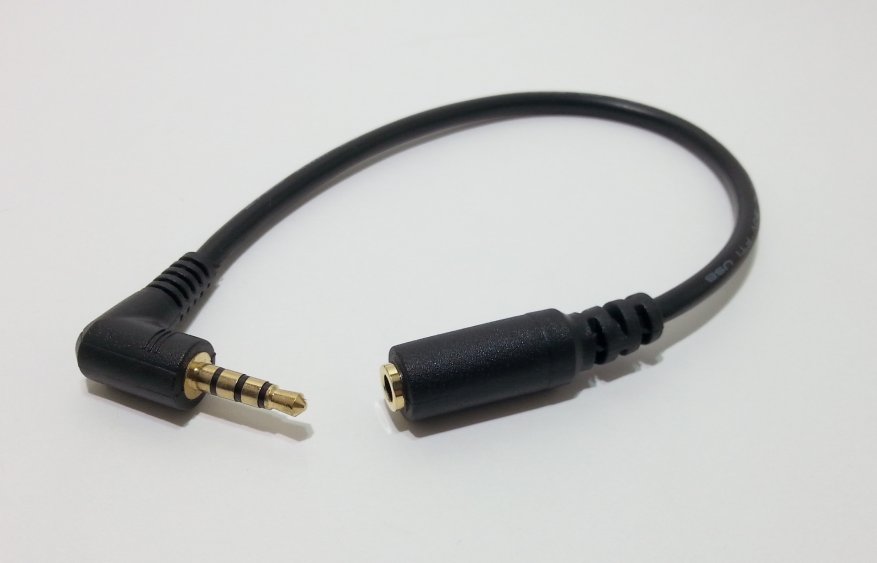

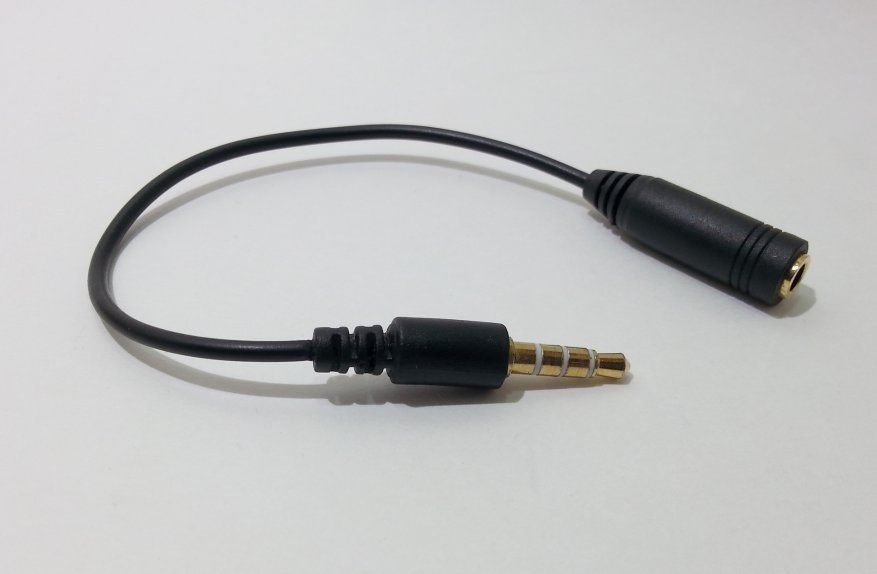

Удлинитель miniJack (TRRS) 3,5мм (папа) -> miniJack (TRRS) 3,5мм (мама):

Первый на очереди – качественный удлинитель miniJack (TRRS) 3,5мм (папа) -> miniJack (TRRS) 3,5мм (мама):

Отличительной особенностью данного удлинителя является расположенный под углом 90° штекер, очень прочная конструкция и полная поддержка стандарта распайки гарнитуры CTIA («под Samsung»). Другими словами, с использованием данного удлинителя сохранятся все функции гарнитуры при подключении к современному смартфону.

Купить данный удлинитель можно здесь

Данный удлинитель у меня уже достаточно давно. Я покупал его после приобретения моего «старичка» Samsung Galaxy S3 (SGS3), дабы минимизировать нагрузку на разъем смартфона и гарнитуры при прослушивании музыки. Если не ошибаюсь, то поставлялся он в аналогичном пакетике:

Несмотря на скудную упаковку – удлинитель качественный и служит уже который год, хотя сейчас пользуюсь им не так часто. На кабеле присутствует маркировка 2725  AWM  80C 30V  VW-1  LL58663  CU  CSA:

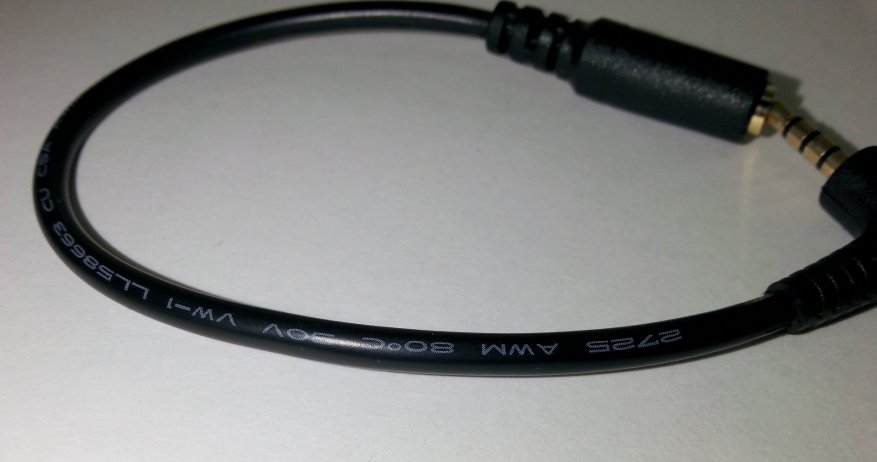

Немного подробнее о расшифровке маркировки вы можете посмотреть в моем предыдущем обзоре о USB 3.0 кабелях. Отмечу лишь, что кабель прошел сертификацию, производитель кабеля – Cablemax, тип кабеля — Multiple-conductor cable using non-integral jacket. Как уже упоминал ранее, по устройству нет абсолютно никаких нареканий: корпуса разъема/гнезда вплавлены в прочный изолятор, кабель достаточно толстый, контакты разъемов позолочены (покрыты нитридом титана) для защиты от окисления. Основное назначение данного удлинителя – некоторая защита разъема, а также провода гарнитуры/наушников от изгиба. На современных смартфонах со стандартом распайки гарнитуры CTIA («под Samsung»), при использовании данного удлинителя, все функции гарнитуры сохраняются. К примеру, при прослушивании музыки можно переключать треки вперед/назад, останавливать/воспроизводить трек, а при входящем звонке ответить по встроенному в гарнитуру микрофону. Каких-либо недостатков не выявлено, поэтому однозначно рекомендую к покупке!

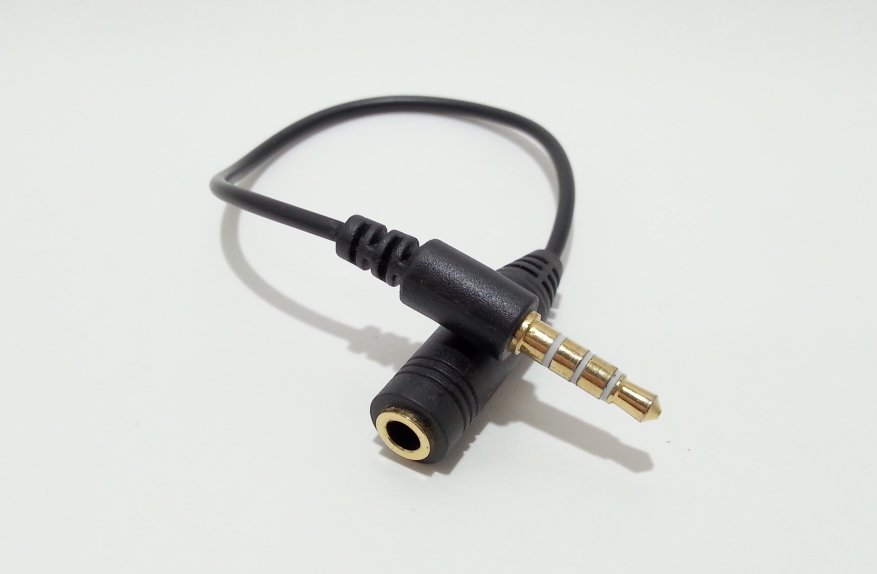

Удлинитель miniJack (TRRS) 3,5мм (папа) -> miniJack (TRRS) 3,5мм (мама):

Следующий на очереди аналогичный удлинитель miniJack (TRRS) 3,5мм (папа) -> miniJack (TRRS) 3,5мм (мама), но уже под стандарт распайки гарнитуры OMTP (старый стандарт или «под Nokia»):

Данный удлинитель я купил по незнанию, поэтому в смартфоне SGS3 функции гарнитуры недоступны. Купить можно здесь

По внешнему виду аналогичен предыдущему — те же четыре контакта как на штекере, так и в гнезде, но основное отличие заключается во внутренней распайке (см. «Введение»). В связи с этим, при подключении гарнитуры к современным смартфонам, дополнительные функции не работают, т.е. гарнитура превращается в обычные наушники, звук становится «глухим».

По качеству особых замечаний нет, кроме того, что на кабеле отсутствует какая-либо маркировка, а его толщина значительно меньше предыдущего. К тому же, штекер здесь не угловой:

Несмотря на довольно хилый кабель, корпуса разъема/гнезда вплавлены в достаточно прочный изолятор, а сами контакты разъемов позолочены (покрыты нитридом титана) для защиты от окисления.

Вцелом, удлинитель хороший, но актуален лишь для старых моделей телефонов.

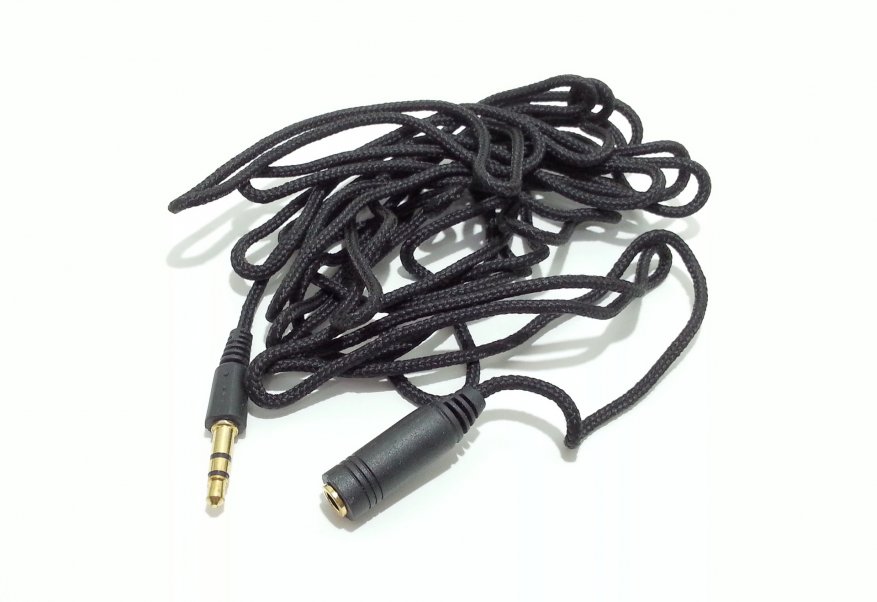

Удлинитель miniJack (TRS) 3,5мм (папа) -> miniJack (TRS) 3,5мм (мама):

Это один из самых простых удлинителей, рассчитанный на подключение наушников или гарнитуры к различным электронным гаджетам или компьютеру. Он предназначен только для передачи аудиосигнала, дополнительные функции гарнитуры не будут работать, т.к. отсутствует четвертый провод (контакт). Данный удлинитель имеет трехконтактный разъем/гнездо (TRS), длина кабеля 3м:

Я покупал здесь

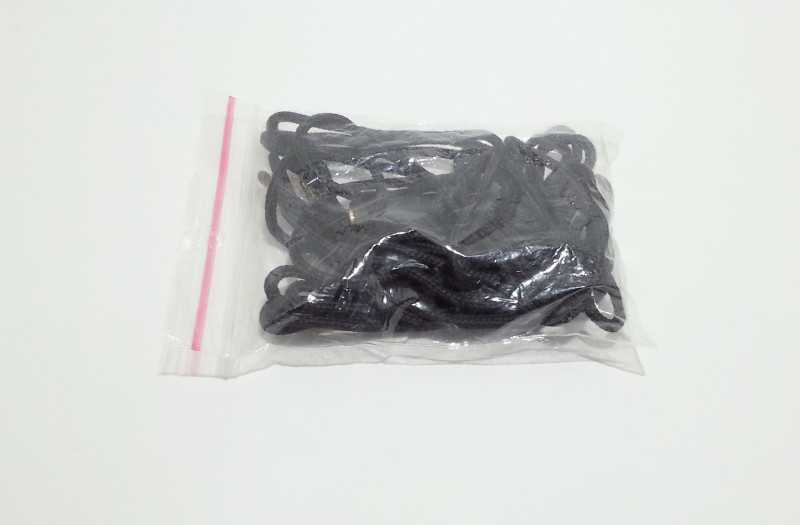

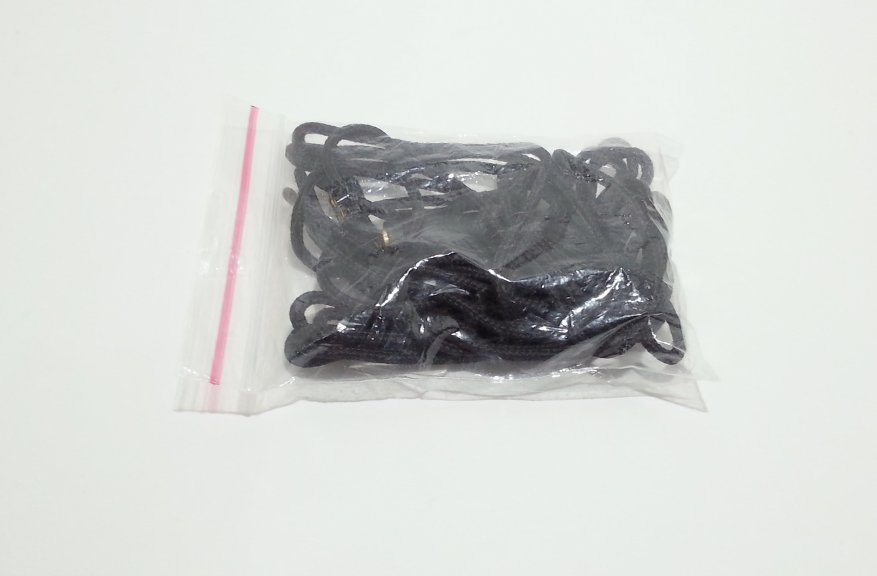

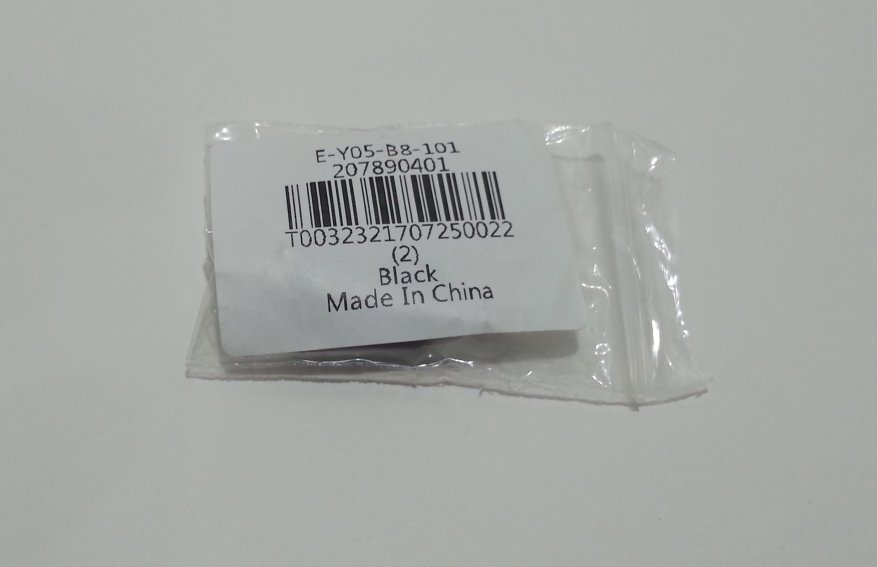

Насколько я помню, поставлялся удлинитель в простом пакетике:

Несмотря на всю простоту, качество удлинителя на высоте: кабель покрыт тканевой оплеткой для защиты от растяжения, корпуса разъема/гнезда вплавлены в достаточно прочный изолятор, а сами контакты разъемов позолочены (покрыты нитридом титана) для защиты от окисления. Я достаточно долго использовал его при подключении гарнитуры от смартфона SGS3 («вкладыши») к системному блоку компьютера, поскольку длина проводов гарнитуры была чуть меньше метра и их банально не хватало. Кабель удлинителя неоднократно выдерживал наезд ролика компьютерного кресла, обрывов проводов не было, поэтому если присматриваете достаточно длинный и качественный удлинитель для наушников – рекомендую!

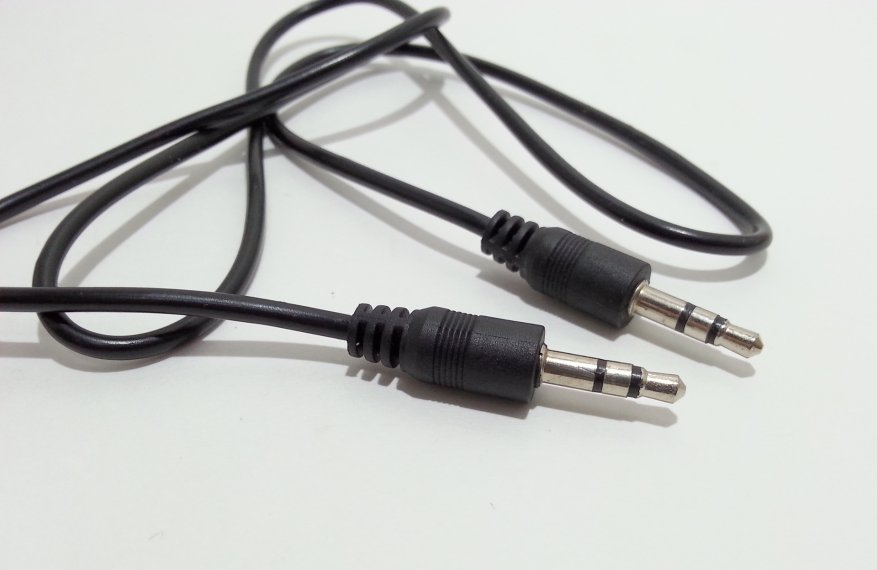

Удлинитель miniJack (TRS) 3,5мм (папа) -> miniJack (TRS) 3,5мм (папа):

Это достаточно специфический, но порой незаменимый кабель для подключения различных источников аудиосигнала к магнитолам/магнитофонам/компьютеру:

Покупал этот кабель очень давно в местных магазинах. По внешнему виду подходит вот этот, купить который можно здесь

Одним из основных домашних применений данного удлинителя является подключение плат захвата ко входу звуковой карты компьютера, т.е. с аудиовыхода платы к аудиовходу звуковой карты. Сейчас данное занятие несколько потеряло свою актуальность, но в далеких двухтысячных годах было актуально. У меня тогда стоял ТВ тюнер (плата видеозахвата) LifeView 2000, для подключения как раз требовался обозреваемый кабель (он был в комплекте). Еще одно применение – оцифровка аудиозаписей, но в данное время это занятие лишено всякого смысла.

Длина кабеля – 70см, на обоих концах – трехконтактный miniJack (TRS) 3,5мм:

Нареканий по качеству практически нет, кроме того, что контакты разъемов не позолочены. Кабель достаточно прочный, разъемы крепко вплавлены. В свое время я использовал его в автомобиле, подключая сначала простенький MP3 плеер, а затем смартфон к AUX входу штатного головного устройства (магнитолы), в котором отсутствовала поддержка MP3 формата и внешних накопителей (карты памяти и флешки):

Качество вполне устраивало, но подключение было не очень удобное. Требовалось подзаряжать устройства, а свободно болтающийся провод создавал неудобства. Поэтому через некоторое время приобрел FM модулятор, а когда переехал в другой город, окончательно понял, что проще взять нормальную магнитолу, ибо всевозможные наводки от троллейбусных путей сводили на нет использование модулятора. Прошу прощения за небольшой опус, но данный удлинитель я использовал достаточно часто: и в жару, и в холод, поэтому за качество ручаюсь.

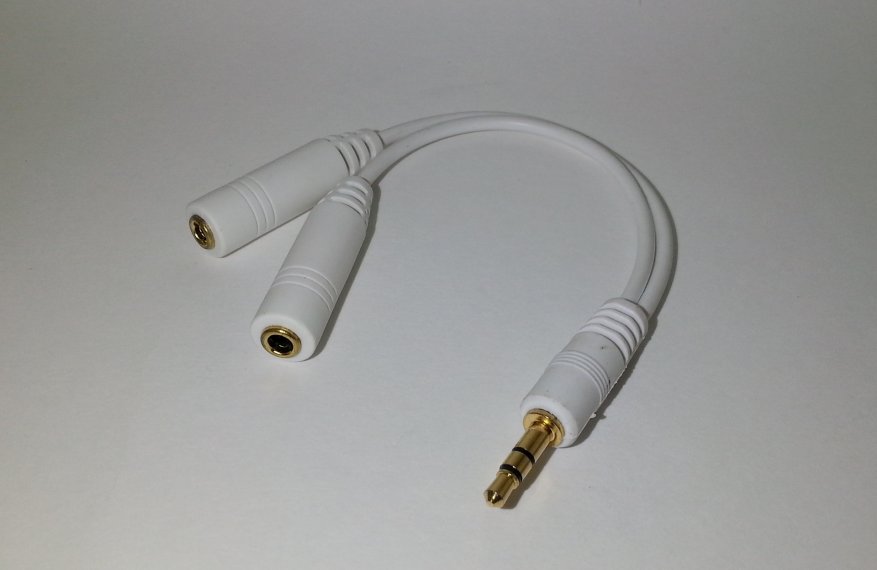

Разветвитель/удлинитель miniJack (TRS) 3,5мм (папа) -> 2 * miniJack (TRS) 3,5мм (мама):

Далее идет довольно специфический разветвитель/удлинитель miniJack (TRS) 3,5мм (папа) на два гнезда miniJack (TRS) 3,5мм (мама):

Купить данный удлинитель можно здесь

К сожалению, разъем/гнезда разветвителя трехконтактные, позволяющие передавать лишь стереозвук. При подключении гарнитуры, она будет работать только в качестве наушников. Идеально подойдет для подключения двух пар наушников к планшету для совместного просмотра/прослушивания медиаконтента в общественных местах, например, в поезде, электричке.

Если не ошибаюсь, поставлялся удлинитель в простом пакетике:

Несмотря на ограниченный функционал, качество изготовления на очень высоком уровне: корпуса разъема/гнезд вплавлены в прочный, но в тоже время эластичный изолятор (чем-то напоминает силикон), кабель толстый, но очень мягкий, контакты разъемов позолочены (покрыты нитридом титана) для защиты от окисления:

Данный разветвитель/удлинитель я покупал для быстрого подключения наушников и самодельных активных колонок к компьютеру. Каких-либо нареканий при работе не выявлено, провода не надломились, поэтому рекомендую к покупке!

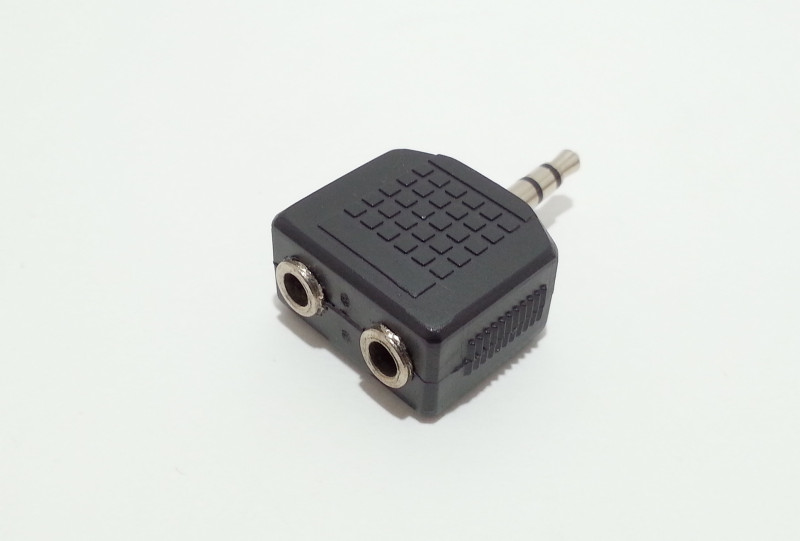

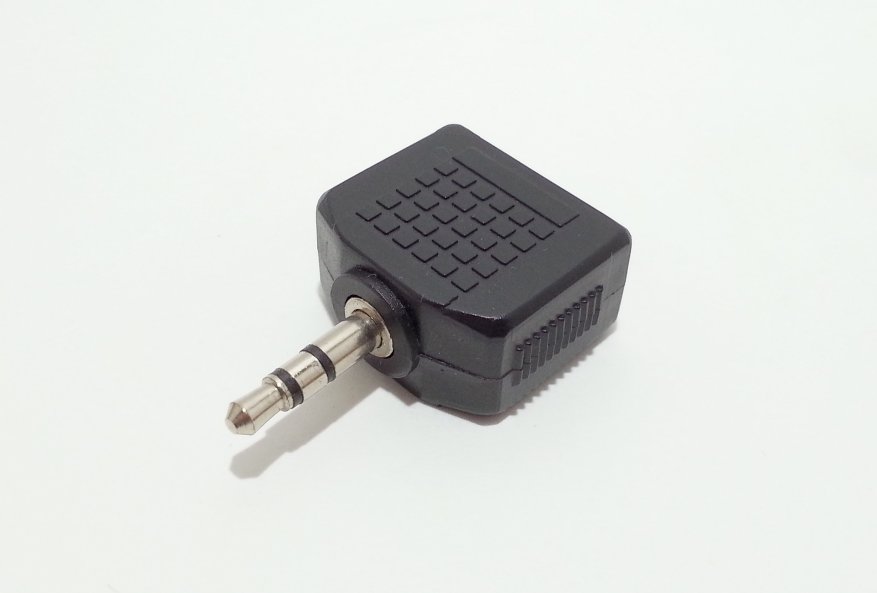

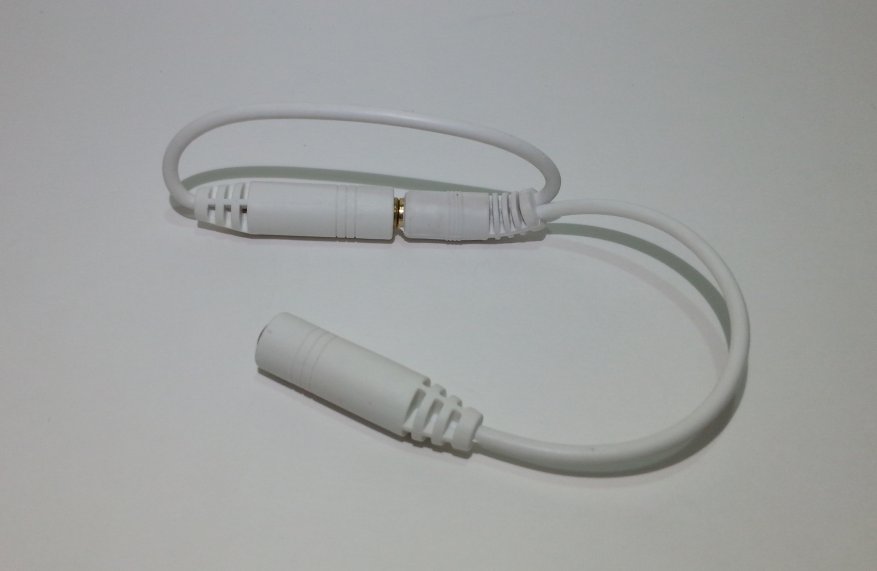

Разветвитель miniJack (TRS) 3,5мм (папа) -> 2 * miniJack (TRS) 3,5мм (мама):

Более компактный вариант предыдущего разветвителя, но конструкция более хилая. С одного торца расположен штекер miniJack (TRS) 3,5мм (папа):

С другого торца присутствуют два гнезда miniJack (TRS) 3,5мм (мама):

Покупал данный адаптер еще в оффлайне, но недавно наткнулся на улучшенную версию с позолоченными контактами. В магазине GearBest лот из десяти «улучшенных» адаптеров стоит как один на Али. Купить можно здесь

Несмотря на всю простоту конструкции, данный разветвитель имеет 4 минуса: корпус изготовлен из мягкого пластика, в некоторых случаях высота корпуса мешает соседнему гнезду, контакты разъемов не позолочены, хиленькая конструкция внутренних лепестков (токоснимателей) в гнездах. Несмотря на минусы, данный разветвитель работал без нареканий до замены на предыдущий вариант, но со временем появился небольшой люфт штырька. В связи с этим, учитывая мизерную стоимость, он подойдет лишь как временное решение.

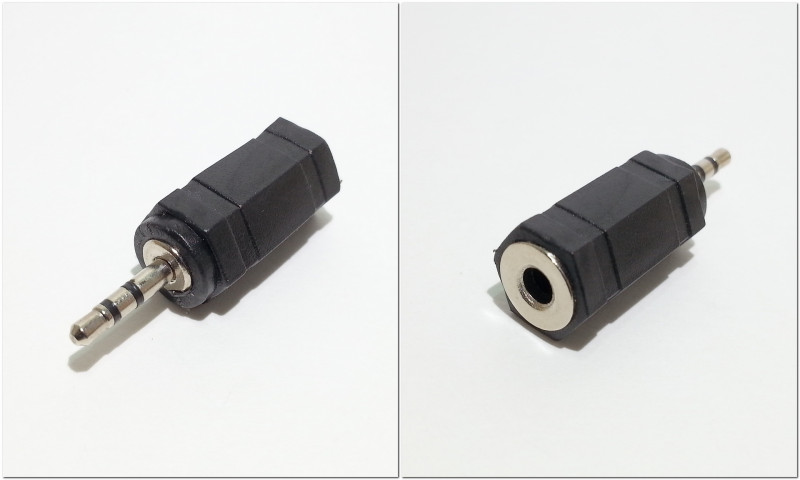

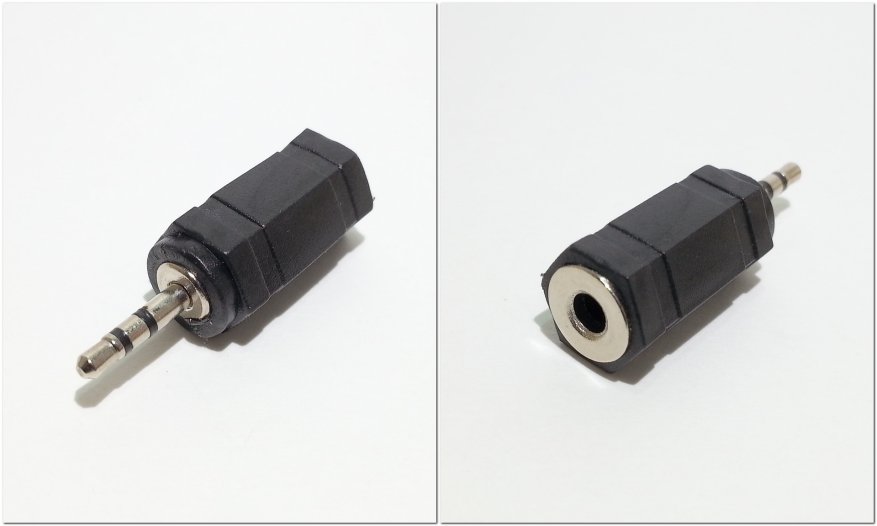

Адаптер/переходник microJack (TRS) 2,5мм (папа) -> miniJack (TRS) 3,5мм (мама):

Весьма полезный адаптер, предназначенный для подключения распространенных наушников с разъемом miniJack (TRS) 3,5мм к устройствам с гнездом microJack (TRS) 2,5мм:

Многим покажется странным, но многие старые планшеты имеют как раз гнездо microJack (TRS) 2,5мм. Я не слишком часто пользовался данным адаптером, поэтому он так и лежит в родном пакетике:

В магазине GearBest под этим SKU уже другой товар, но купить можно здесь

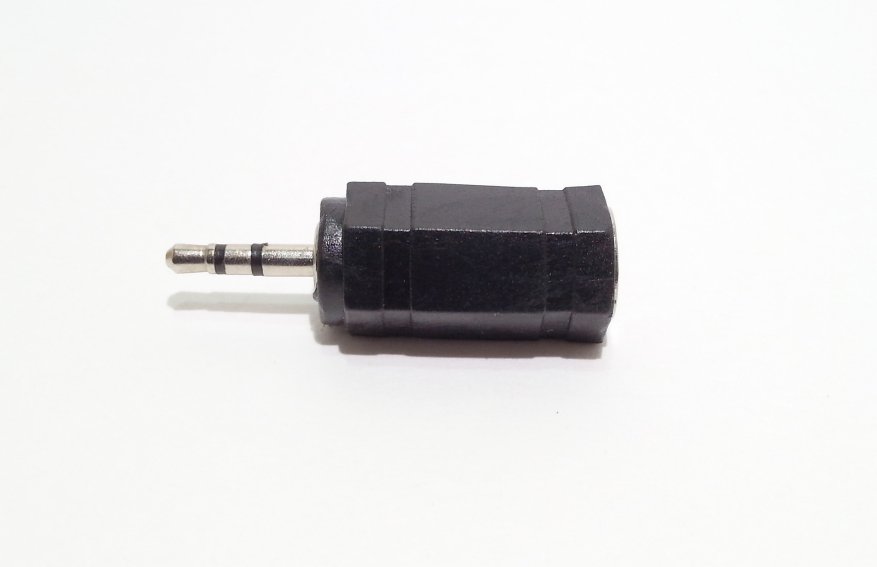

Для тех, кто не понял, слева штырек 2,5мм, а справа утопленное гнездо 3,5мм для подключения современных наушников/микрофонов:

Качество адаптера среднее: корпус из мягкого пластика, контакты разъемов не позолочены, да и на вид конструкция хлипковата. Годится лишь для нечастого подключения.

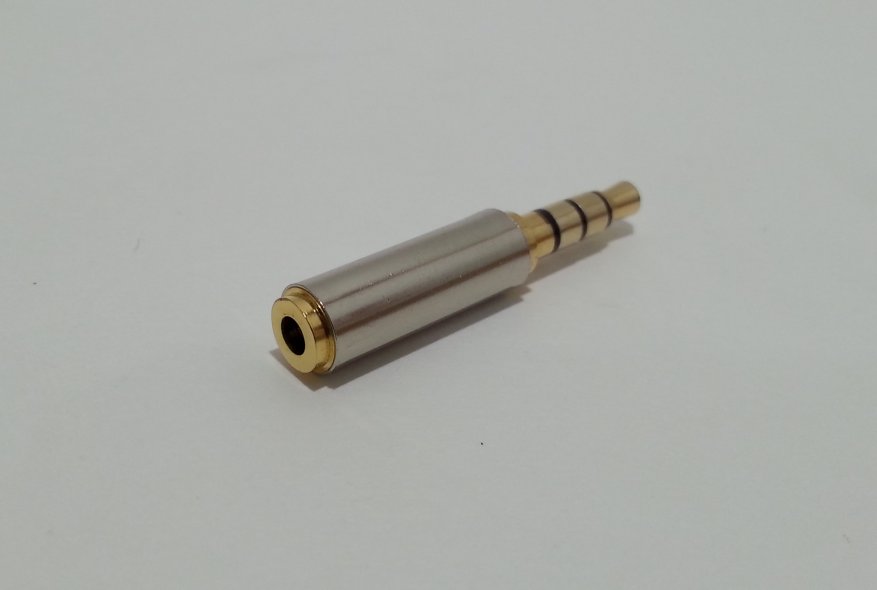

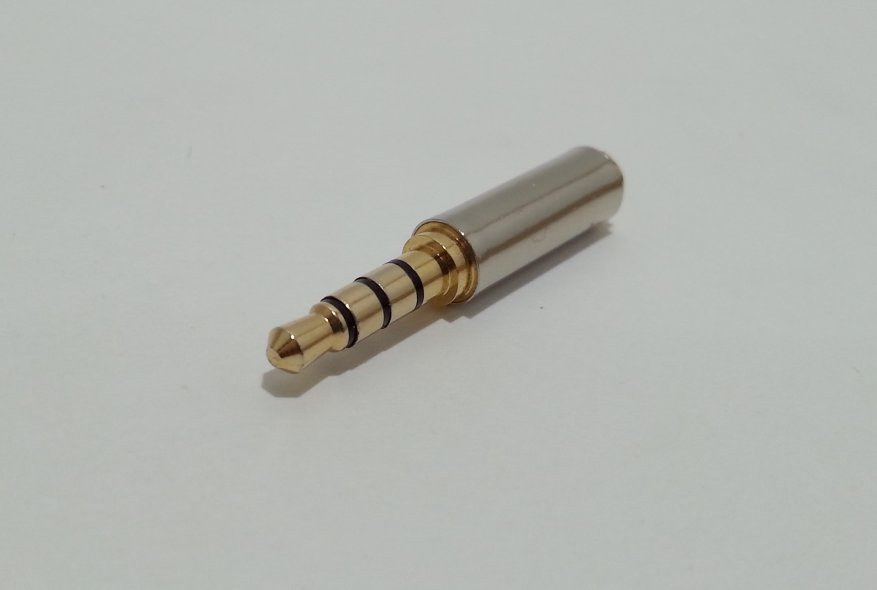

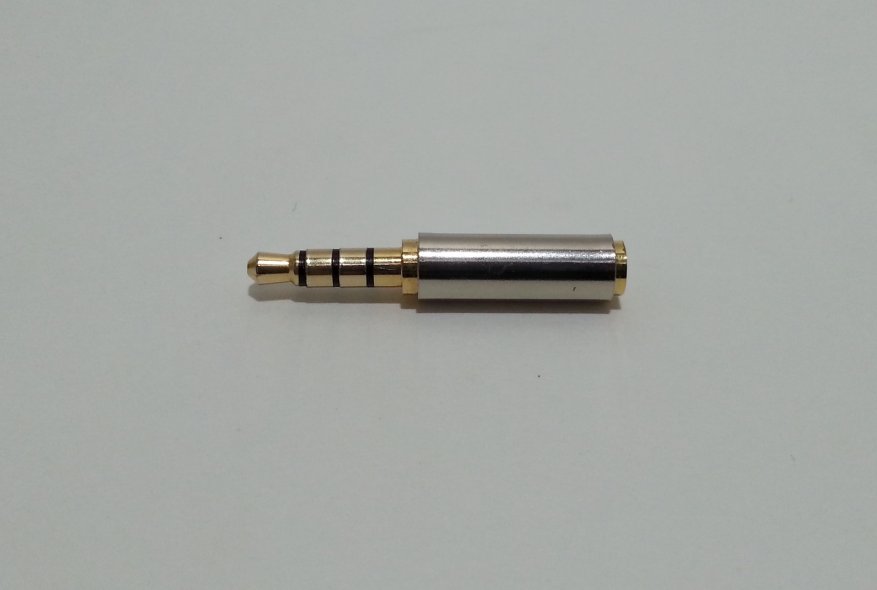

Адаптер/переходник miniJack (TRRS) 3,5мм (папа) -> microJack (TRRS) 2,5мм (мама):

Еще один полезный адаптер/переходник, но рассчитанный уже для подключения наушников/гарнитуры с разъемом microJack (TRRS) 2,5мм в стандартные гнезда 3,5мм:

Купить можно здесь

По качеству изготовления все отлично: прочный металлический корпус, позолоченные контакты, распайка под современный стандарт CTIA («под Samsung»). Размеры адаптера очень компактные, корпус цельный, неразборный. С одной стороны четырехконтактный штырек 3,5мм:

С другой стороны утопленное четырехконтактное гнездо 2,5мм:

В сравнении с предыдущим адаптером:

Данный адаптер используется для подключения больших наушников со штырьком 2,5мм, купленных на распродаже невиданной щедрости на площадке JD за доллар или около того. Сами наушники подключаются к ноутбуку. В работе уже года полтора, полет отличный, поэтому рекомендую!

Чехол для наушников-вкладышей или гарнитуры:

Ну и последний на обзоре – очень удобный чехол, для хранения различной мелочевки:

Покупался он по акции за 10 центов на какой-то распродаже магазина GearBest. Купить можно здесь

Если не ошибаюсь, то данный лот частенько появляется в разделе «распродажа» и буквально пару недель назад был как раз по 10центов (9 октября).

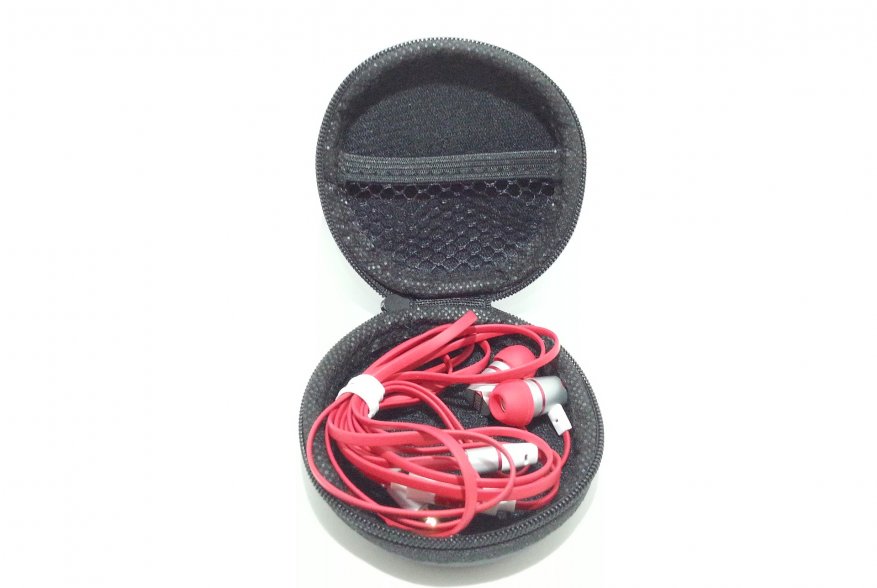

Данный чехол я использую для хранения гарнитуры Tennmak с самым первым удлинителем из обзора:

На одной из чашечек присутствует специальный карман:

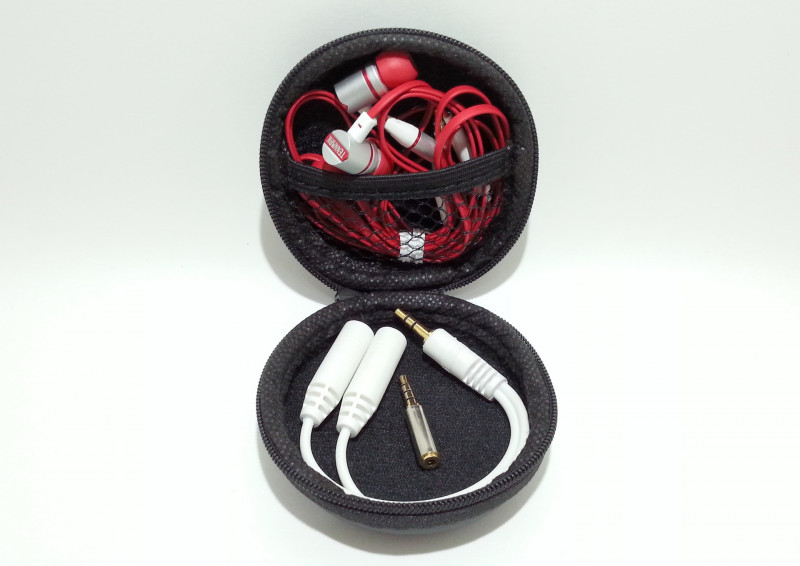

Несмотря на компактные размеры, в данный чехол без проблем входят две гарнитуры. По качеству шитья особых замечаний нет: нитки не торчат, дефектов кожи не обнаружено, замок крепкий. Хотелось бы отметить, что чехол покрыт кожзамом (не натуралка), благодаря чему имеет приятный внешний вид и несколько устойчив к влаге.

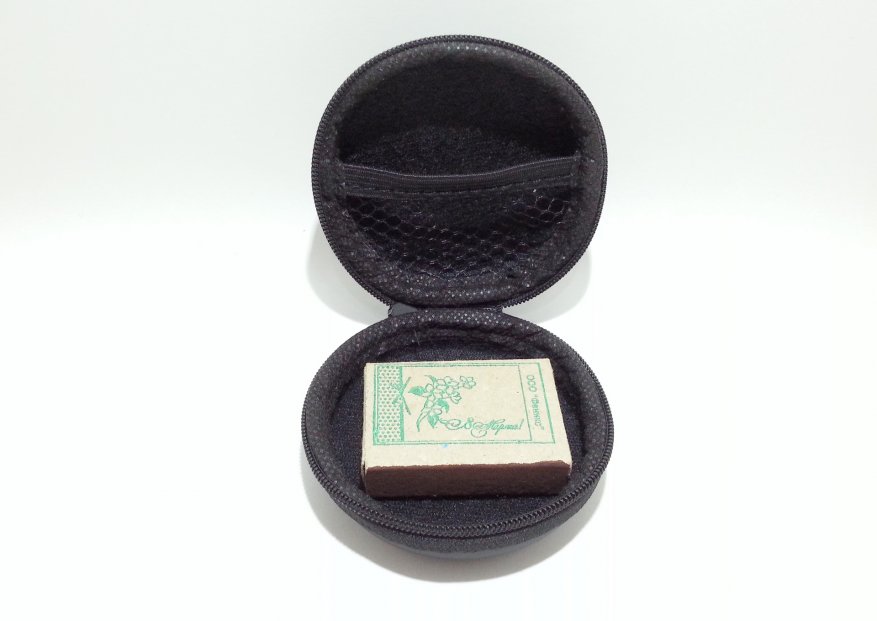

Внутренний диаметр чехла около 70мм, вот сравнение с коробком спичек:

Внутри чехла легко помещаются два коробка спичек. В общем, даже за полную стоимость он стоит своих денег, поэтому однозначно рекомендую!



Итого, данные переходники значительно облегчают работу с устройствами, имеющими малораспространенные разъемы, а компактные габариты позволяют носить их с собой постоянно. Все адаптеры куплены в разное время и используются достаточно продолжительное время, рекомендации смотрите под каждым лотом

Джентльменский набор адаптеров/переходников для аудиоаппаратуры под разъем Jack (TRS)

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о весьма полезных адаптерах/переходниках/удлинителях для подключения к различной аудиоаппаратуре. В обзоре я постараюсь рассказать о том, что такое гарнитура и наушники, чем они отличаются и какими способами их можно подключить к различным разъемам. Если заинтересовались, милости прошу под кат.

Общий вид обозреваемых адаптеров:

Пару слов о кабелях и переходниках:

Все обозреваемые переходники рассчитаны под аудиоразъем TRS, который расшифровывается с английского, как Tip (кончик), Ring (кольцо), Sleeve (гильза) в соответствии с формой контактов. Несмотря на столь короткое название, в народе прижилось другое название – «Jack», которое в переводе с английского означает «гнездо». Существует достаточно много разновидностей данного разъема как по количеству контактов, так и по размеру (фото с интернета):

С картинки хорошо видно, что Jack – самый крупный, microJack – самый компактный, по аналогии с SIM картами, где привычные всем симки для смартфонов считаются microSIM и даже nanoSIM.
Данные разъемы предназначены, в основном, для подключения кабелей и передачи аудиосигнала, но встречаются реализации и для передачи видеосигнала (например, камера заднего хода у GPS регистраторов), либо для подключения маломощных источников питания (БП с двухконтактным разъемом TS/micro/miniJack). От себя добавлю, что старшие собраться (Jack) встречаются в профессиональной звуковоспроизводящей аппаратуре, в большинстве своем из-за более надежной конструкции и более лучших электротехнических характеристик, хотя с повсеместным распространением цифрового звука, они постепенно теряют свою актуальность.
В данном обзоре я расскажу о четырех наиболее встречающихся вариантах для домашнего использования:
— трехконтактный miniJack 3,5мм — далее по тексту miniJack (TRS) 3,5мм
— четырехконтактный miniJack 3,5мм — далее по тексту miniJack (TRRS) 3,5мм
— трехконтактный microJack 2,5мм — далее по тексту miniJack (TRS) 2,5мм
— четырехконтактный microJack 2,5мм — далее по тексту miniJack (TRRS) 2,5мм

Нетрудно догадаться, что отличаются они между собой диаметром (2,5мм vs 3,5мм) и наличием дополнительного (четвертого) контакта, который необходим гарнитуре для управления кнопками и микрофоном. Хотелось бы заметить, что наушники и гарнитура – это совсем разные вещи и основное отличие между ними заключается в наличие у последних встроенного микрофона и кнопок управления (громкость, вызовы). Благодаря этому, присутствует возможность управлять некоторыми функциями смартфона через гарнитуру путем нажатия соответствующих кнопок. Наушники в свою очередь, кнопок не имеют и годятся лишь для воспроизведения аудиосигнала. Определить, что именно вы используете, можно по визуальным признакам: на одном из проводов, идущих к «ушам» расположена колодка управления с кнопками, разъем для подключения четырехконтактный (TRRS), а при подключении к гаджету, в области уведомлении выводится значок наушников с микрофоном. Более наглядно это показано на картинке ниже (фото с интернета):

Для тех, кто не в курсе, принцип работы кнопок управления гарнитуры достаточно прост: внутри корпуса имеется небольшая плата управления, которая при различных комбинациях кнопок выдает различное сопротивление. На выходе всего два провода, один из которых общий с наушниками (земля). Смартфон считывает сопротивление и выдает нужную команду. По такому же принципу работают, к примеру, рулевые кнопки управления в автомобиле.
Одна из возможных схем реализации трехкнопочной гарнитуры:

Все бы хорошо, но есть один нюанс – на рынке присутствуют два основных стандарта распайки гарнитуры — OMTP (старый) и CTIA (новый). Если стандарты распайки гарнитуры и смартфона совпадают – все функции будут работать, если не совпадают – звук будет «глухой», кнопки и микрофон работать не будут. Большинство современных смартфонов и гарнитур выполнены по новому стандарту CTIA, но встречаются варианты и со старым стандартом распайки.
Также хотелось бы отметить важную особенность: в четырехконтактном гнезде (TRRS) без каких-либо проблем и последствий для гаджета, работают все наушники с трехконтактным штырьком (TRS), т.е. при подключении наушников к смартфону, работа систем не нарушается. При противоположном варианте, т.е. при подключении к трехконтактному гнезду (TRS), гарнитуры с четырехконтактным штырьком (TRRS), например, гарнитуры к планшету, сбоев в электронике также не происходит, отсутствуют лишь дополнительные (кнопочные) функции гарнитуры и микрофон. Как говорится, сохранена обратная совместимость.
На этом вступительную часть заканчиваю. Ниже в обзоре будут рассмотрены варианты адаптеров как для гарнитуры, так и для наушников.

Удлинитель miniJack (TRRS) 3,5мм (папа) -> miniJack (TRRS) 3,5мм (мама):

Первый на очереди – качественный удлинитель miniJack (TRRS) 3,5мм (папа) -> miniJack (TRRS) 3,5мм (мама):

Отличительной особенностью данного удлинителя является расположенный под углом 90° штекер, очень прочная конструкция и полная поддержка стандарта распайки гарнитуры CTIA («под Samsung»). Другими словами, с использованием данного удлинителя сохранятся все функции гарнитуры при подключении к современному смартфону.
Купить данный удлинитель можно здесь
Данный удлинитель у меня уже достаточно давно. Я покупал его после приобретения моего «старичка» Samsung Galaxy S3 (SGS3), дабы минимизировать нагрузку на разъем смартфона и гарнитуры при прослушивании музыки. Если не ошибаюсь, то поставлялся он в аналогичном пакетике:

Несмотря на скудную упаковку – удлинитель качественный и служит уже который год, хотя сейчас пользуюсь им не так часто. На кабеле присутствует маркировка 2725 AWM 80C 30V VW-1 LL58663 CU CSA:

Немного подробнее о расшифровке маркировки вы можете посмотреть в моем предыдущем обзоре о USB 3.0 кабелях. Отмечу лишь, что кабель прошел сертификацию, производитель кабеля – Cablemax, тип кабеля — Multiple-conductor cable using non-integral jacket. Как уже упоминал ранее, по устройству нет абсолютно никаких нареканий: корпуса разъема/гнезда вплавлены в прочный изолятор, кабель достаточно толстый, контакты разъемов позолочены (покрыты нитридом титана) для защиты от окисления. Основное назначение данного удлинителя – некоторая защита разъема, а также провода гарнитуры/наушников от изгиба. На современных смартфонах со стандартом распайки гарнитуры CTIA («под Samsung»), при использовании данного удлинителя, все функции гарнитуры сохраняются. К примеру, при прослушивании музыки можно переключать треки вперед/назад, останавливать/воспроизводить трек, а при входящем звонке ответить по встроенному в гарнитуру микрофону. Каких-либо недостатков не выявлено, поэтому однозначно рекомендую к покупке!

Удлинитель miniJack (TRRS) 3,5мм (папа) -> miniJack (TRRS) 3,5мм (мама):

Следующий на очереди аналогичный удлинитель miniJack (TRRS) 3,5мм (папа) -> miniJack (TRRS) 3,5мм (мама), но уже под стандарт распайки гарнитуры OMTP (старый стандарт или «под Nokia»):

Данный удлинитель я купил по незнанию, поэтому в смартфоне SGS3 функции гарнитуры недоступны. Если не ошибаюсь, покупал здесь
По внешнему виду аналогичен предыдущему — те же четыре контакта как на штекере, так и в гнезде, но основное отличие заключается во внутренней распайке (см. «Введение»). В связи с этим, при подключении гарнитуры к современным смартфонам, дополнительные функции не работают, т.е. гарнитура превращается в обычные наушники, звук становится «глухим».
По качеству особых замечаний нет, кроме того, что на кабеле отсутствует какая-либо маркировка, а его толщина значительно меньше предыдущего. К тому же, штекер здесь не угловой:

Несмотря на довольно хилый кабель, корпуса разъема/гнезда вплавлены в достаточно прочный изолятор, а сами контакты разъемов позолочены (покрыты нитридом титана) для защиты от окисления.
Вцелом, удлинитель хороший, но актуален лишь для старых моделей телефонов.

Удлинитель miniJack (TRS) 3,5мм (папа) -> miniJack (TRS) 3,5мм (мама):

Это один из самых простых удлинителей, рассчитанный на подключение наушников или гарнитуры к различным электронным гаджетам или компьютеру. Он предназначен только для передачи аудиосигнала, дополнительные функции гарнитуры не будут работать, т.к. отсутствует четвертый провод (контакт). Данный удлинитель имеет трехконтактный разъем/гнездо (TRS), длина кабеля 3м:

Я покупал здесь

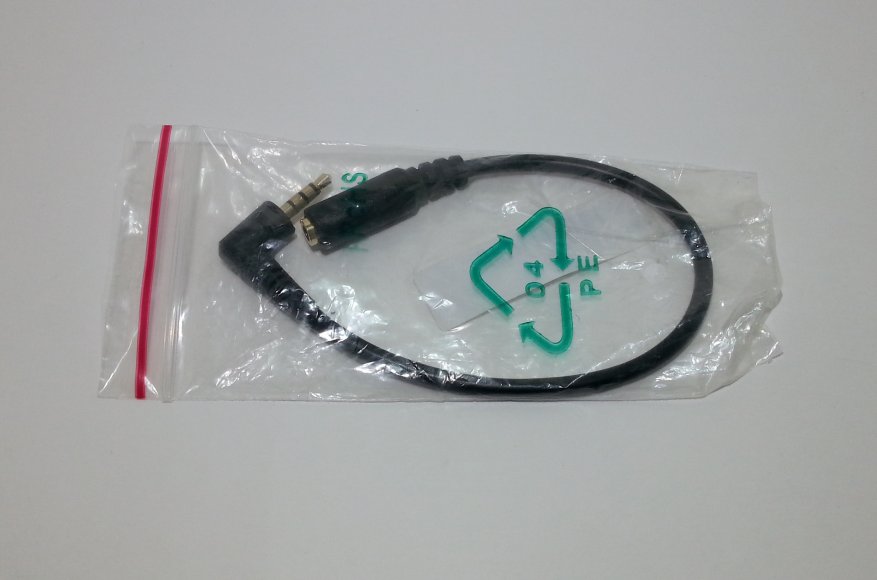

Насколько я помню, поставлялся удлинитель в простом пакетике:

Несмотря на всю простоту, качество удлинителя на высоте: кабель покрыт тканевой оплеткой для защиты от растяжения, корпуса разъема/гнезда вплавлены в достаточно прочный изолятор, а сами контакты разъемов позолочены (покрыты нитридом титана) для защиты от окисления. Я достаточно долго использовал его при подключении гарнитуры от смартфона SGS3 («вкладыши») к системному блоку компьютера, поскольку длина проводов гарнитуры была чуть меньше метра и их банально не хватало. Кабель удлинителя неоднократно выдерживал наезд ролика компьютерного кресла, обрывов проводов не было, поэтому если присматриваете достаточно длинный и качественный удлинитель для наушников – рекомендую!

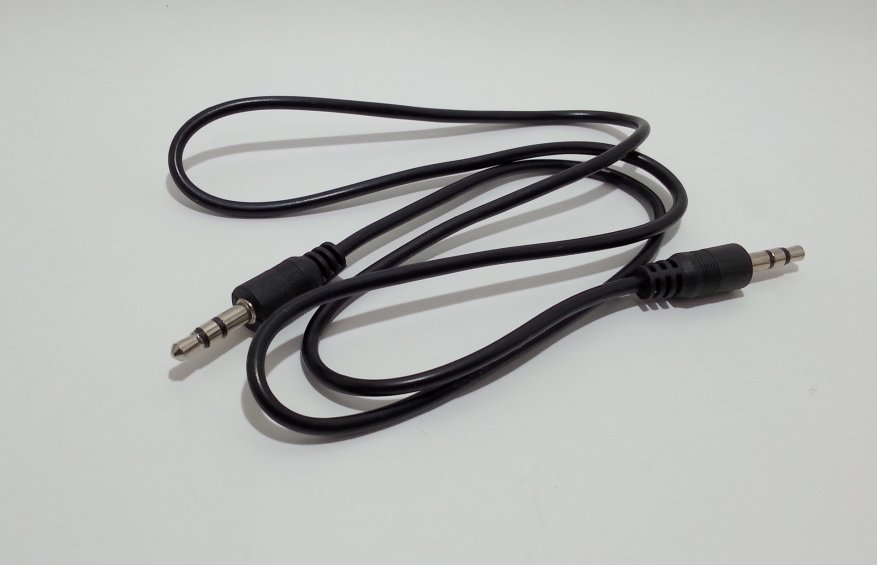

Удлинитель miniJack (TRS) 3,5мм (папа) -> miniJack (TRS) 3,5мм (папа):

Это достаточно специфический, но порой незаменимый кабель для подключения различных источников аудиосигнала к магнитолам/магнитофонам/компьютеру:

Покупал этот кабель очень давно в местных магазинах. По внешнему виду подходит вот этот, купить который можно здесь
Одним из основных домашних применений данного удлинителя является подключение плат захвата ко входу звуковой карты компьютера, т.е. с аудиовыхода платы к аудиовходу звуковой карты. Сейчас данное занятие несколько потеряло свою актуальность, но в далеких двухтысячных годах было актуально. У меня тогда стоял ТВ тюнер (плата видеозахвата) LifeView 2000, для подключения как раз требовался обозреваемый кабель (он был в комплекте). Еще одно применение – оцифровка аудиозаписей, но в данное время это занятие лишено всякого смысла.
Длина кабеля – 70см, на обоих концах – трехконтактный miniJack (TRS) 3,5мм:

Нареканий по качеству практически нет, кроме того, что контакты разъемов не позолочены. Кабель достаточно прочный, разъемы крепко вплавлены. В свое время я использовал его в автомобиле, подключая сначала простенький MP3 плеер, а затем смартфон к AUX входу штатного головного устройства (магнитолы), в котором отсутствовала поддержка MP3 формата и внешних накопителей (карты памяти и флешки):

Качество вполне устраивало, но подключение было не очень удобное. Требовалось подзаряжать устройства, а свободно болтающийся провод создавал неудобства. Поэтому через некоторое время приобрел FM модулятор, а когда переехал в другой город, окончательно понял, что проще взять нормальную магнитолу, ибо всевозможные наводки от троллейбусных путей сводили на нет использование модулятора. Прошу прощения за небольшой опус, но данный удлинитель я использовал достаточно часто: и в жару, и в холод, поэтому за качество ручаюсь.

Разветвитель/удлинитель miniJack (TRS) 3,5мм (папа) -> 2 * miniJack (TRS) 3,5мм (мама):

Далее идет довольно специфический разветвитель/удлинитель miniJack (TRS) 3,5мм (папа) на два гнезда miniJack (TRS) 3,5мм (мама):

Купить данный удлинитель можно здесь
К сожалению, разъем/гнезда разветвителя трехконтактные, позволяющие передавать лишь стереозвук. При подключении гарнитуры, она будет работать только в качестве наушников. Идеально подойдет для подключения двух пар наушников к планшету для совместного просмотра/прослушивания медиаконтента в общественных местах, например, в поезде, электричке.

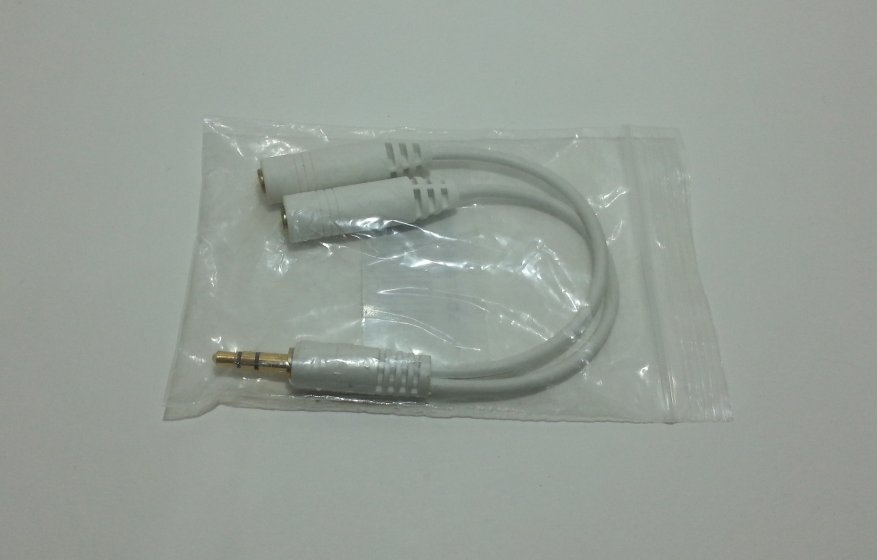

Если не ошибаюсь, поставлялся удлинитель в простом пакетике:

Несмотря на ограниченный функционал, качество изготовления на очень высоком уровне: корпуса разъема/гнезд вплавлены в прочный, но в тоже время эластичный изолятор (чем-то напоминает силикон), кабель толстый, но очень мягкий, контакты разъемов позолочены (покрыты нитридом титана) для защиты от окисления:

Данный разветвитель/удлинитель я покупал для быстрого подключения наушников и самодельных активных колонок к компьютеру. Каких-либо нареканий при работе не выявлено, провода не надломились, поэтому рекомендую к покупке!

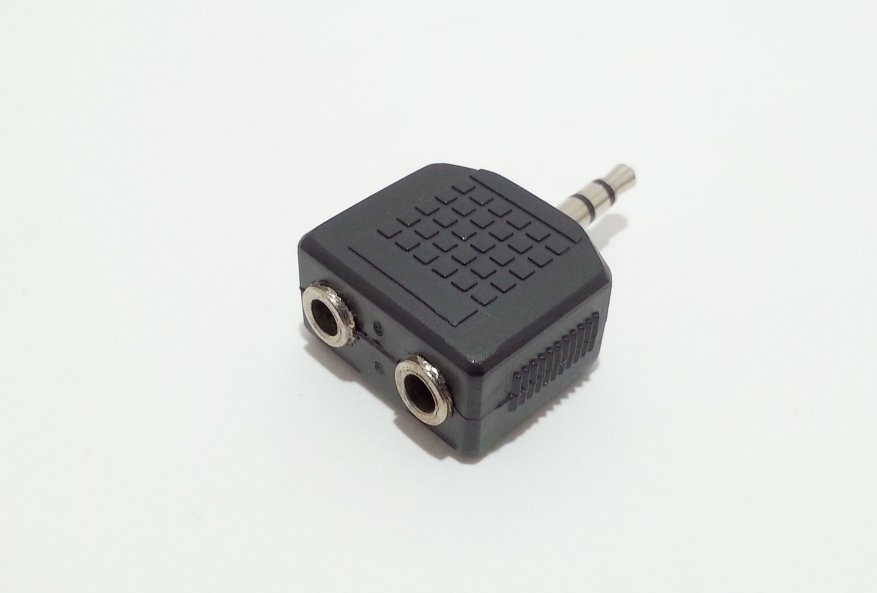

Разветвитель miniJack (TRS) 3,5мм (папа) -> 2 * miniJack (TRS) 3,5мм (мама):

Более компактный вариант предыдущего разветвителя, но конструкция более хилая. С одного торца расположен штекер miniJack (TRS) 3,5мм (папа):

С другого торца присутствуют два гнезда miniJack (TRS) 3,5мм (мама):

Покупал данный адаптер еще в оффлайне, но недавно наткнулся на улучшенную версию с позолоченными контактами. В магазине GearBest лот из десяти «улучшенных» адаптеров стоит как один на Али. Купить можно здесь
Несмотря на всю простоту конструкции, данный разветвитель имеет 4 минуса: корпус изготовлен из мягкого пластика, в некоторых случаях высота корпуса мешает соседнему гнезду, контакты разъемов не позолочены, хиленькая конструкция внутренних лепестков (токоснимателей) в гнездах. Несмотря на минусы, данный разветвитель работал без нареканий до замены на предыдущий вариант, но со временем появился небольшой люфт штырька. В связи с этим, учитывая мизерную стоимость, он подойдет лишь как временное решение.

Адаптер/переходник microJack (TRS) 2,5мм (папа) -> miniJack (TRS) 3,5мм (мама):

Весьма полезный адаптер, предназначенный для подключения распространенных наушников с разъемом miniJack (TRS) 3,5мм к устройствам с гнездом microJack (TRS) 2,5мм:

Многим покажется странным, но многие старые планшеты имеют как раз гнездо microJack (TRS) 2,5мм. Я не слишком часто пользовался данным адаптером, поэтому он так и лежит в родном пакетике:

В магазине GearBest под этим SKU уже другой товар, но купить можно здесь
Для тех, кто не понял, слева штырек 2,5мм, а справа утопленное гнездо 3,5мм для подключения современных наушников/микрофонов:

Качество адаптера среднее: корпус из мягкого пластика, контакты разъемов не позолочены, да и на вид конструкция хлипковата. Годится лишь для нечастого подключения.

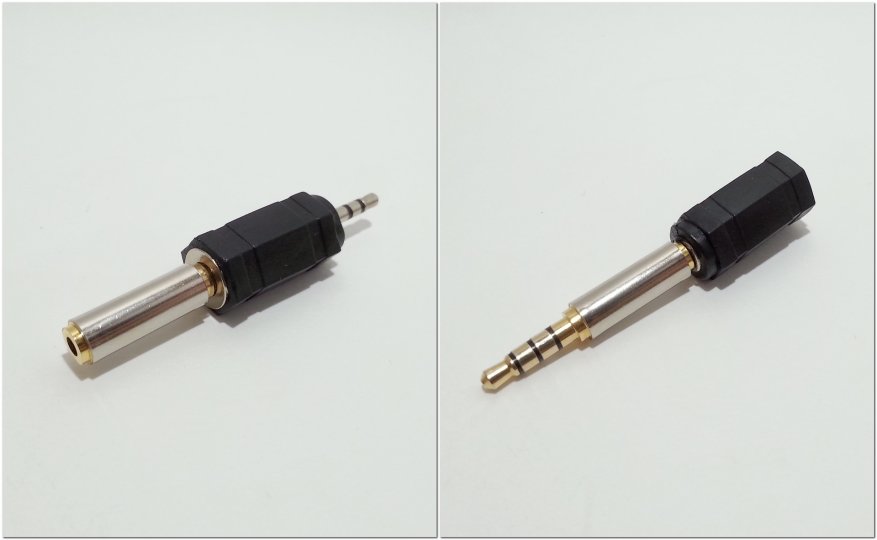

Адаптер/переходник miniJack (TRRS) 3,5мм (папа) -> microJack (TRRS) 2,5мм (мама):

Еще один полезный адаптер/переходник, но рассчитанный уже для подключения наушников/гарнитуры с разъемом microJack (TRRS) 2,5мм в стандартные гнезда 3,5мм:

Купить можно здесь
По качеству изготовления все отлично: прочный металлический корпус, позолоченные контакты, распайка под современный стандарт CTIA («под Samsung»). Размеры адаптера очень компактные, корпус цельный, неразборный. С одной стороны четырехконтактный штырек 3,5мм:

С другой стороны утопленное четырехконтактное гнездо 2,5мм:

В сравнении с предыдущим адаптером:

Данный адаптер используется для подключения больших наушников со штырьком 2,5мм, купленных на распродаже невиданной щедрости на площадке JD за доллар или около того. Сами наушники подключаются к ноутбуку. В работе уже года полтора, полет отличный, поэтому рекомендую!

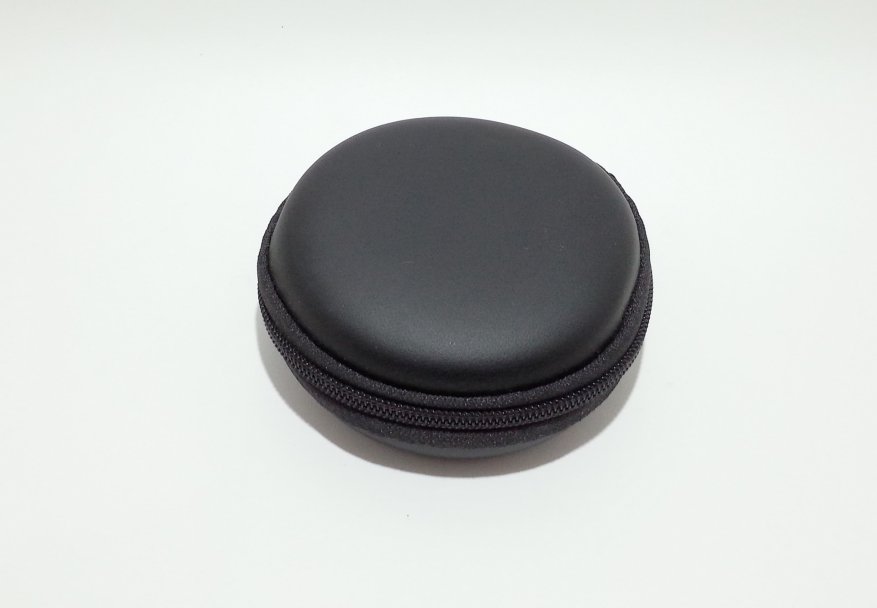

Чехол для наушников-вкладышей или гарнитуры:

Ну и последний на обзоре – очень удобный чехол, для хранения различной мелочевки:

Покупался он по акции за 10 центов на какой-то распродаже магазина GearBest. Купить можно здесь
Если не ошибаюсь, то данный лот частенько появляется в разделе «распродажа» и буквально пару недель назад был как раз по 10центов (9 октября).
Данный чехол я использую для хранения гарнитуры Tennmak с самым первым удлинителем из обзора:

На одной из чашечек присутствует специальный карман:

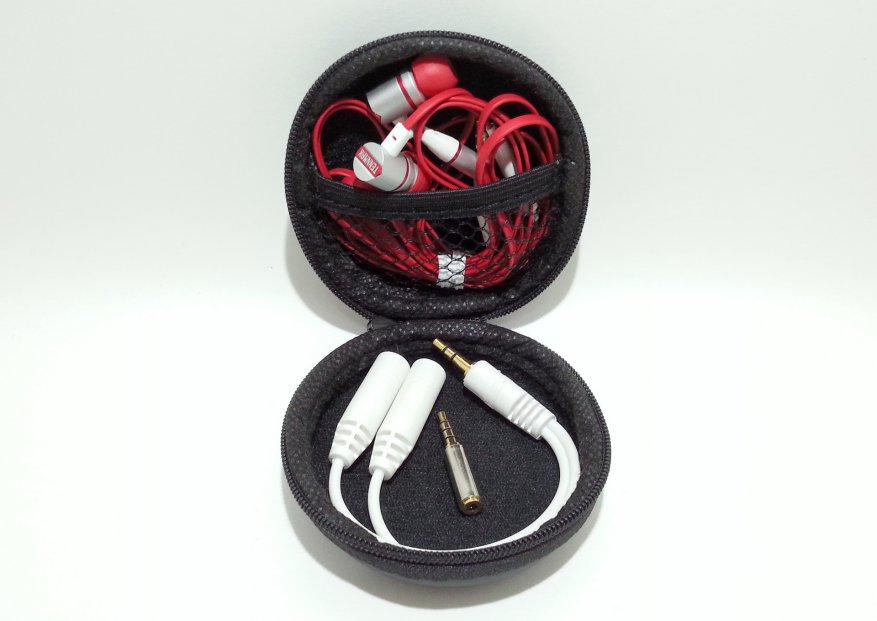

Несмотря на компактные размеры, в данный чехол без проблем входят две гарнитуры. По качеству шитья особых замечаний нет: нитки не торчат, дефектов кожи не обнаружено, замок крепкий. Хотелось бы отметить, что чехол покрыт кожзамом (не натуралка), благодаря чему имеет приятный внешний вид и несколько устойчив к влаге.
Внутренний диаметр чехла около 70мм, вот сравнение с коробком спичек:

Внутри чехла легко помещаются два коробка спичек. В общем, даже за полную стоимость он стоит своих денег, поэтому однозначно рекомендую!

Итого, данные переходники значительно облегчают работу с устройствами, имеющими малораспространенные разъемы, а компактные габариты позволяют носить их с собой постоянно. Все адаптеры куплены в разное время и используются достаточно продолжительное время, рекомендации смотрите под каждым лотом

Разъем джек и мини-джек — Часть 1

Очередная статья из серии подключения всевозможных устройств к компьютеру, на этот раз мы узнаем как подключить аудиоустройства, то есть устройства ввода и вывода звука. Это может быть микрофон как устройства ввода, а также наушники, колонки, как часто называют  динамики, ну или аудиосистема, если быть более точным — они позволяют слышать воспроизводимый звук. Ну и еще есть такое устройство как гарнитура, которое представляет собой наушники, совмещенные с микрофоном. Все эти устройства уже упоминались в статье об устройствах, подключаемых к компьютеру, однако теперь мы взглянем на них пристальнее, а также научимся подключать к компьютеру. В этой статье рассмотрим подключение микрофона к компьютеру, а в следующей подключение колонок и гарнитуры.

Разъемы джек (jack) и мини-джек (mini-jack)

Давайте разбираться с разъемами. Все вышеперечисленные устройства рассматриваются неспроста: у них одинаковый разъем-папа.

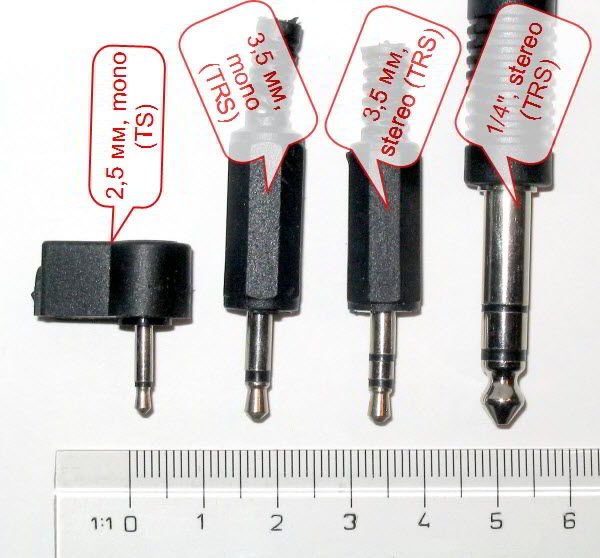

Выглядит он как на фото

Разъем TRS

Вообще этот разъём называется TRS, что представляет собой набор первых букв английских слов Tip (кончик), Ring (кольцо) и Sleeve (гильза). Эти слова приходят на ум, если посмотреть на разъём, верно?
Однако, наверное мало кто из тех, кто сталкивался с этими разъемами в быту слышал, что они называются TRS, а все потому что у нас прижилось другое название. Его часто называют просто «джек», и это никак не связано с какой-нибудь личностью по имени Джек: на самом деле с английского языка слово «jack» переводится как «гнездо». Причем джеком правильно называть именно гнездо, то есть куда подключается, а это разъём-мама на панели, то есть на системном блоке или другом устройстве, а разъем-папу называют plug, что и переводится как «штекер». В обиходе Вы все же услышите, что штекер  назвается джек или мини-джек, просто знайте как правильно и как в быту. Что касается «братьев» джеков, то тут все просто.

Джек (jack) — это разъем диаметром 1/4 дюйма (6,3 мм), он толще своего маленького собрата. Применяется в музыкальном оборудовании, чаще всего Вы с ними встретитесь при использовании:
— микрофонов для любителей (чаще всего это караоке или для домашней записи)
— электрогитар, бас-гитар, педалей («примочек»), усилителей для гитары.
— профессиональных наушников
— профессиональных звуковых плат

Мини-джек (mini-jack) — разъём диаметром 3,5 мм. По сравнению с джеком действительно «мини», и используется в устройствах, где размер действительно важен. Его вы можете встретить, купив
— наушники (обычные наушники для плеера, к примеру)
— компьютерную акустичекую систему (её называют динамики или же колонки)
— гарнитуру (там их будет аж 2, зачем разберемся ниже)
— плеер
— звуковую плату потребительского уровня

Есть еще микро-джек (micro-jack) — его диаметр 2,5 мм, его можно встретить в мобильных телефонах. Однако все чаще в наушниках к телефону можно встретить мини-джек.

Есть двухконтактные или трехконтактные (стерео), скорее всего Вы столкнетесь со вторыми. На картинке можете посмотреть на разъемы микро-, мини- и обычный джек, о которых шла речь выше.

Разъемы типа джек (jack)

Как и куда подключить микрофон к компьютеру. Mic In — разъем для микрофона

Mic In (Microphone In) микрофоный вход (разъем для микрофона) — вот куда подключается микрофон, обычно розвого или красного цвета и/или помечен пиктограммой микрофона. Он находится на задней панели системного блока, а может быть и сзади и спереди одновременно, причем разъем для подключения микрофона на передней панели системного блока скорее всего не будет помечен цветом, тогда там будет картинка с изображением микрофона.

Подключаем микрофон в красный разъем для микрофона

Некоторые микрофоны могут подключаться  к разъему USB, однако они не очень распространены в широких кругах.

Как подключить электрогитару или микрофон для караоке к компьютеру

Если у Вас есть микрофон для караоке или Вы являетесь счастливым обладателем электрогитары или бас-гитары и хотите подключить что-то из этого набора к компьютеру, то Вы понимаете, что на компьютере разъем мини-джек, а вышеперечисленные устройства с разъемом джек. И схема подключения приведенная выше не сработает. Тут на помощь придет переходник джек — мини-джек (jack — mini-jack), стоит он в районе доллара. С одной стороны в него включается джек, а с другой стороны находится мини-джек, который уже можно подключить к компьютеру в разъем для микрофона. Вот так выглядит переходник:

переходник джек - мини-джек

На следующем фото я покажу как подключить микрофон через переходник. Все просто: переходник плотно садится на штекер микрофона и на выходе получаем мини-джек, с которым уже известно что делать.

Сравнение разъемов джек, мини-джек и переходникаПереходник джек-мини-джек подключен

А на этом фото показан разъем, который находится на обычном бюджетном микрофоне для караоке. Его подключение не должно вызвать затруднений: просто нажимается пальцем держатель на разъеме на кабеле,  и нужно следить, чтобы штекеры попали в соответствующие разъемы.

Разъем микрофона для караоке

Вот так выглядит микрофон, готовый к подключению к компьютеру

В следующей статье посмотрим как подключить наушники, колонки, гарнитуру и на полезные вещи, которые могут Вам в этом помочь.

Из этой статьи Вы узнали:
  • Что такое разъем джек
  • Что такое разъем мини-джеки для чего он нужен
  • Как правильно подключить микрофон к компьютеру

Насколько вам была полезна статья?

Кликните по звездочке, чтобы оставить оценку!

Submit Rating

Средний рейтинг / 5. Оценок:

Нам очень жаль, что статья вам не понравилась!

Помогите нам ее улучшить!

Скажите, как мы можем улучшить статью?

Отправить ответ

Спасибо за обратную связь!

Правильная коммутация звукового оборудования | Облако технологий

В первую очередь необходимо определиться чем важна «правильная» коммутация акустики и звукового оборудования.

Разумеется, написанное ниже касается как аудио, так и видео коммутации, управляющих сигналов светового оборудования (протокол управления световыми приборами DMX-512) и т. д.
XLR 3Pin Female MIC Jack Plug Audio Microphone Cable Connector

Часто общая длина аудио соединений, количество используемых разъёмов и отдельных кабелей в профессиональных инсталляциях впечатляют неподготовленного человека. Неудивительно, что банальный «неконтакт» всего лишь в одном из десятков (сотен, тысяч!) соединений может привести к весьма плачевным результатам. Начиная с «потери» отдельного прибора или инструмента, и заканчивая неожиданным mute всего комплекта или его части. В некоторых случаях плохой контакт может привести к выходу из строя весьма дорогостоящего оборудования. Всё это говорит о том, что сравнительно «малой кровью», при правильном подборе разъемов и кабелей мы можем поддержать уровень проводимых мероприятий (и своей репутации) на должной высоте. И, конечно же, сохранить полученные нелегким трудом деньги: неустойка за сорванное мероприятие, поиск и устранение неисправностей, ремонт оборудования – всё это чаще всего стоит несравненно дороже хорошей коммутации.

Наиболее важные моменты при выборе кабелей и разъёмов

Всё это необходимо знать и соблюдать для достижения результатов, близких к идеальным.

01. Имя производителя. Как и во многих других ситуациях с выбором чего-либо, здесь чётко работает правило — «Скупой платит дважды». Никаких «no name» в выборе кабельной продукции и разъёмов быть не должно! При соединении пайкой так называемых «китайских» разъёмов с кабелями, все пластиковые части сразу же плавятся и буквально рассыпаются на глазах. Один только этот факт должен сильно отпугнуть от использования дешёвой и некачественной коммутационной продукции. Не говоря уже о том, что контакты таких разъёмов очень быстро окисляются, покрываясь страшным налётом продуктов окисления, что прекрасно видно невооружённым глазом. Пластиковые части, особенно внешние, таких безымянных разъёмов крайне ненадёжны — почти сразу трескаются и ломаются от малейших нагрузок и лёгких ударов.

В нашем ДК сейчас вся коммутация – только от мировых брендов-лидеров в этой отрасли (подробности ниже). Лично я сейчас совсем не волнуюсь насчет качества контактов и надежности соединений. С этой стороны подвоха ждём в последнюю очередь.

Подпишитесь на наш канал в Телеграме, чтобы читать только интересные новости высоких технологий

02.  Коннекторы. Как и в многих других отраслях производства, здесь есть свои изготовители — фавориты, продукция которых уже благодаря наличию лейбла производителя, является знаком качества. Примеров компаний, делающих разъёмы только самого высокого качества довольно мало… Например, коннекторы швейцарской компании Neutrik по праву считаются одними из лучших и любимых в использовании во всём мире. Уже более, чем за 35 лет своей деятельности, компания добилась высочайших рейтингов и имеет множество патентов на изделия, являющихся мировым стандартом в коммутации звукового оборудования. Россия, конечно, не исключение. Это как бы… Мерседес в разъёмостроении.

Прекрасные разъёмы делают Switchcraft, из США, работающие с 1946 года. Могу порекомендовать отличные разъёмы изготовителя из Австралии — Amphenol, основанной в 1955 году.



Внимание! Остерегайтесь подделок! Их немало на просторах нашей необъятной и не только…




Разъёмы Neutrik TRS и XLR.

03.  Кабельная продукция. Здесь ассортимент производителей намного шире, чем в случае с разъёмами. Вдобавок, как показывает практика, здесь есть такой момент, что не все типы или марки кабелей одинаково хороши. То есть наряду с отличными кабелями, в линейке производителя может быть как отличный, так и довольно посредственный кабель. Самые известные производители кабельной продукции — «японцы» Canare, «немцы» KlotzSommer Cable и Cordial, в последнее время всё чаще слышно много хорошего о компании Belden, основанной еще в 1902 году Джозефом Белденом в Чикаго, США. Где-то читал, что вся коммутация одной из самых крупной в мире прокатной компании «Rat Sound» выполнена на продукции Belden.

Хорошие кабеля делает итальянская фирма Tasker. Ещё можно обратить внимание на продукцию MogamiHorizon. Не исключаю, что список далеко не полный. У многих профи — свои личные предпочтения, наработанные годами практики… Особенно это может проявляться в выборе гитарной коммутации — у них там свои «заморочки», особенно, если касается именно кабеля…



Гитарный кабель производства Monster Cable



04.  Выбор типа подключения звукового оборудования — балансное подключение и небалансное. ВСЕГДА нужно отдавать предпочтение балансному подключению, а когда это возможно и\или предусмотрено — особенно. Что же это такое? С небалансным, «обычным» подключением нет проблем — два проводника, один из которых «экран» (земля), служащий защитой от электромагнитных «наводок» и непосредственно «сигнал» — не путать  с «+» и «-«, так как передача аналогового аудиосигнала — это передача с помощью переменного напряжения, меняющего полярность со скоростью, зависимою от частоты сигнала.

С балансным подключением всё немного сложнее. Балансное подключение происходит тремя проводниками — та же «земля», защищающая от наводок и два проводника с сигналом, один из которых находится строго в противофазе к другому. Обычно тот сигнал или тот проводник, который «в фазе» называют «горячий», противофазный — «холодный». Зачем это нужно? Всё до смешного просто — передающее устройство преобразует сигнал в балансный — к обычным «земле» и «сигналу» добавляется ещё и противофазный «сигнал», который инвертируется по фазе в принимающем устройстве. Принимающее устройство микширует фазу и инвертированную противофазу. Получается двойной эффект. Во-первых, полезный сигнал становится в 2 раза мощней и, самое главное, все наводки, благодаря противофазному эффекту, самоуничтожаются. Благодаря балансному подключению, сигнал можно передавать на значительные (более 100 м.) расстояния практически без потерь.

05.  Выбор коннекторов. Если есть возможность, то подключения с помощью коннекторов «XLR» всегда предпочтительней и надёжней подключений с помощью ¼-дюймового «Jack«, а  тем более разъёмов типа Phono, иначе RCA или «тюльпан«. Разъёмы RCA не являются профессиональными аудио коннекторами, хоть зачастую и используются профи «по долгу службы» и имеют довольно неприятную особенность — не всегда точно подходить друг к другу, даже если они настоящие, не поддельные. Не говоря о «китайцах»…

Разъём Phono (RCA) от Amphenol.

Немного подробностей о «Джеках«. Более правильно и «научно» разъём  «Jack»  называется «TRS» — аббревиатура от «Tip, Ring и Sleeve» — наконечник, кольцо и «манжета» — экран или корпус разъёма. Но это только в случае трёхконтактного разъёма, «в народе» его часто называют «стерео-джек«. Или «моно-джек» — «TS» в случае двухконтактного, где имеют место быть только Tip и Sleeve — наконечник и экран. К слову, для информации, словом «Jack«, если правильно пользоваться принятой в мире терминологией, называют именно гнездо соединения «TRS» или «TS«, а сам штеккер называется «Plug«. Ну это так, мелочи, не обращаем особого внимания…

Разъём TS - "моноджек"

Разъём TS от Amphenol.

«XLR» («в народе» — Кано’н или Кэ’ннон)   очень надёжный разъём, если он не подделка. Лично я всегда ему отдаю предпочтение в линейной коммутации сигналов, когда это возможно. Кстати, заметил, что сейчас на многих коннекторах  Neutrik пишут слово «Liechtenstein» — это карликовое государство в Центральной Европе, ассоциированное со Швейцарией. Там находится главный офис компании. На Speakon и XLR — надпись точно есть, на  TRS — не нашёл. Speacon - подделка

Явная, грубая и дешёвая подделка разъёма Speakon.

4-х контактный Speacon - не подделка

Вот не подделка — Neutrik Speakon 4-х контактный. Правда, далеко не новый )) Произошло от SpeakON (игра слов — speaker, connector и ON — включить).

Да, кстати — слова «мини-джек» вообще не должно присутствовать в лексиконе человека, имеющего мало-мальски серьёзное дело со звуком, а профессионала — тем более, так как сам по себе коннектор крайне ненадёжен.

06.  Качество плетения экрана проводника. Нередко экран проходит по длине кабеля просто множеством витков, не сплетённых между собой, что не очень хорошо для 100%-но качественной экранировки. Чем больше плотность сплетения экрана, разумеется, тем лучше. Экран только в виде фольги — только для фиксированных инсталляций. Чем тоньше жилки экрана и чем их больше — тем надёжней. Критично для кабелей, которые постоянно сматываются и разматываются «по долгу службы». Рано или поздно, жилки проводников начнут от изгибов ломаться и чем их меньше — тем больше вероятность со временем совсем потерять контакт внутри кабеля. Очень хорошо, если экран внутри кабеля дублируется токопроводящим материалом — гибким пластиком или резиной.

07.  Сечение проводников кабеля. Чем больше сечение — тем лучше и надёжней. Толстые сигнальные кабеля (6-7 мм) с толстыми жилами проводников механически прочней и надёжней. Сопротивление и ёмкость толстого проводника меньше, что тоже большой плюс. Это касается и сигнального и так называемого «акустического» кабеля, который соединяет УМ (усилители мощности) с АС (акустическими системами). Считаю минимумом для подключения АС к УМ сечение в 2,5 мм. У нас почти все акустические кабеля —  Cordial  CLS 240 — прекрасный, гибкий кабель 2 х 4 мм.

08.  Длина небалансных кабелей. Небалансное подключение, как ни крути, присутствует в нашей жизни )). Гитары, клавишные инструменты, источники сигнала (плееры CD, MD, ноутбуки без выносных звуковых устройств) и т. д., часто «коннектятся» небалансным типом подключения. Из практики — не следует пользоваться в этом случае небалансным кабелем длиннее 5-7 метров. Если линия должна быть длиннее — необходимо пользоваться устройствами, называющимися директ-боксы (DI-boxили Direct Injection Box). Эти устройства служат для преобразования несимметричного сигнала в симметричный. К тому же часто гальванически развязывают вход и выход, что может быть очень полезно для борьбы с электромагнитными помехами, земляными петлями…

09.  Готовые кабели. Следует избегать покупки готовых кабелей, особенно вылитых из гибкого пластика — т. н. «одноразовых», при покупке которого просто нет возможности проконтролировать то, что находится внутри. Есть немало примеров, что внешне красивый, «основательный» кабель после «вскрытия» оказывался просто никчёмным — с кое-какой оплёткой экрана и тонкими, хлипкими жилками.

10.  Бескислородная медь. Миф. Сейчас в кабельной продукции известных производителей не применяется никакой другой меди, кроме «бескислородной». Все кабели делаются из меди одинаково хорошей очистки. Если в рекламе можно до сих пор прочитать слова типа «супер-пупер очистка меди» — это не более, чем менеджерский трюк. Даже если предположить, что это так, выигрыш в качестве звучания оборудования при коммутации кабелями из этой меди будет совсем не в сторону её стоимости, так как медь самой высшей очистки, близкой к 100% получить достаточно сложно. Остаётся только догадываться, какую медь используют китайцы. Одно знаю точно — «no name» кабеля гораздо хуже переносят частые перегибы…

11. Назначение кабеля. Следует не забывать о назначении конкретной модели кабеля конкретного производителя. Если кабель предназначен для передачи DMX-сигнала, не стоит использовать его как микрофонный, так как допуски для разных моделей кабелей могут сильно отличаться. Например, DMX-512 соединение не так требовательно к экранировке, как микрофонное. Интернет с вышеприведёнными адресами может хорошо пригодиться для «распознавания» задач, на которые ориентирован каждый конкретный кабель.

12.  Соблюдение осторожности при пайке. При длительном нагревании паяльником проводников кабеля, изоляционные материалы часто имеют неприятную особенность быстро плавиться и создают опасность замыкания проводников друг с другом и с корпусом разъёма. Необходимо предварительно хорошо залудить места пайки перед процессом, что бы как можно меньше потом их нагревать.

Правильная распайка сигнальных аудио кабелей

Таблица ниже поможет в правильной распайке аудио кабелей практически всех возможных типов и разновидностей. В этой таблице RED = горячий контакт балансного подключения, BLACK = холодный.

4-х контактный Speacon - не подделка

Примечание к таблице №1:



Вариант распайки XLR №1 в таблице далеко не универсален и совсем не подходит для подключения, например, микрофонов. Таким кабелем даже фантомное питание на устройство, его требующее, не получится подать. При распайке кабелей для микрофонов, экран нужно припаивать с обоих сторон к контакту разъёма XLR №1. Ещё проблема будет, если попытаться нарастить (удлинить) такой кабель, соединив несколько подобных в один — экран получится вообще разомкнутым. Более того, при такой распайке металлический корпус микрофона не будет подключен к экрану, что может привести к повышенному уровню паразитных наводок, вплоть до приёма радиосигнала. Вариант, показанный в таблице может пригодиться только в случае, если нужно «развязать» землю между приборами в случае возникновения или во избежание «земляных петель».

Правильная распайка аудио кабелей, таблица №2:

4-х контактный Speacon - не подделка

Возможно, для кого-то таблица №2 будет удобней, да и различия между ними есть.

Правильная распайка разъёма mini-XLR, таблица №3:

4-х контактный Speacon - не подделка

Пример распайки mini-XLR — «петлички» Shure WL183, WL184, WL185:

Распайка петличек Shure

Разъёмы MINI-XLR. Сейчас много кто пользуется радиосистемами и далеко не только вокалисты с ручными радиомикрофонами. Всё чаще встречаются радиосистемы инструментальные, или с микрофонами — «петличками» и гарнитурами. Там часто используется разъём Mini-XLR — от так называемого «бодипака» (карманный, поясной передатчик) до микрофона часто используется кабель именно с  Mini-XLR. В случае с гитарной (инструментальной) радиосистемой — в гитару подключается кабель с разъёмом plug TS с одной стороны, стандарно. С другой стороны кабеля, в бодипак — входит разъём  Mini-XLR. Распайка как 3-х, так и 4-х контактного Mini-XLRприведена в таблице-картинке №3. Разумеется, не все радиосистемы комплектуются именно Mini-XLR, но это частое явление. Распайка у разных производителей может быть разной!

Распайки и схемы MIDI кабелей

Распайки и схемы MIDI-кабелей. Музыкантами очень часто применяются MIDI-соединения оборудования. Аббревиатура «MIDI» расшифровывается и переводится как Musical Instrument Digital Interface — цифровой интерфейс музыкальных инструментов. Кабеля для MIDI-подключений чаще всего проще приобрести готовыми, но на всякий случай, для информации, немного остановлюсь и на этом типе соединений. Стандартные разъёмы для них делаются с помощью разъёмов DIN-5M(пятиконтактный, male, или «папа», русское название — СШ-5, в случае с трёхконтактным разъёмом — СШ-3 или DIN-3 — в MIDI-кабелях не применяются) — именно они чаще всего подключаются к клавишным инструментам и другому оборудованию.

На изображении выше показано:

1).  Маркировка контактов разъёмов DIN-5.

2).  Распайка стандартного  MIDI-кабеля DIN-5M in + DIN-5M out.

3).  Две схемы MIDI-кабеля Gameport -> DIN-5 in + DIN-5 out (могут быть и разъёмы female-мама, если делается для использования со стандартным MIDI-кабелем) — этот кабель служит для подключения MIDI к персональному компьютеру с помощью  Gameport.

4).  Внешний вид кабеля Gameport -> DIN-5M in + DIN-5M out .

Подробней о разъёме DIN останавливаться не буду, если интересно, есть обширная статья в Википедии. Там же можно прочитать об аудио-соединениях на основе разъёмов DIN. Раньше такие соединения были очень распространены. Вот, например, отличный переходник для аудио-соединений с DIN 5/180° (или СШ-5, СГ-5, DIN41524, 5-pin DIN 180°) на 4 RCA female:

Распайки и схемы MIDI кабелей

В последнее время очень большую распространённость получили MIDI-кабеля, основанные на подключении с помощью интерфейса USB и только их можно применить, например, при соединении клавишного инструмента и лаптопа. Очень мобильно и надёжно.

Примечания:

Замечание, касательно всех XLR-XLR кабелей. Их желательно разделять на микрофонные и сигнальные. Отличие заключается в том, что у микрофонных на стороне «мамы», со стороны коммутации микрофона, корпус разъема нужно замкнуть с экраном. То есть, как указано в таблице №1 — контакт «C» с контактом №1 «мамы» (female) XLR нужно замкнуть. Этот способ распайки намного улучшает «земляной» контакт №1 с корпусом микрофона, снимает кучу «наводок» и разных посторонних шорохов в случае, если вдруг «разболтается» такая же внутренняя перемычка в самом микрофоне и потеряет контакт. Но в этом случае подключаться таким кабелем к чужому аппарату — ТВ, любому другому комплекту аппарата, к стационарному оборудованию зала нужно очень осторожно, только через Di BOX, так как велика вероятность поражения электрическим током, если коснуться за «маму» XLR такого кабеля. Поэтому микрофонные кабели с перемычкой лучше держать отдельно от сигнальных (без перемычки), а лучше их промаркировать.



Распайка разъёмов Speakon — нет в таблицах. Правильней, наверно, написать «распиновка», так как сами кабельные разъёмы Speakon не делаются под пайку кабеля, контакты только на закрутках. Блочные разъёмы можно паять. В природе существуют 2-х4-х и 8-и контактные разъёмы Speakon. Начиная от 4-х контактного, маркируются группами — группа №1 — «1+» и «1-«, группа №2 —  «2+» и «2-» и т. д. Обычно, «по умолчанию», используются контакты +1 и -1 разъёма Speakon.

Распайка кабеля DMX-512. Кабеля (разъёмы) для передачи сигнала по протоколу DMX-512  бывают трёх- и пяти-пиновые. Распайка абсолютно идентична распайке микрофонного кабеля, то есть 1 -> 1, 2 -> 2, 3 -> 3 (4 -> 4, 5 -> 5). Только есть небольшая особенность в том, что «горячий» или главный контакт в  DMX-512 — №3, а не №2, как в аудиотехнике. Поэтому иногда паяют к контакту №3 провод с красной изоляцией, а не белой. Может возникнуть путаница. В случае обрыва сразу 2-х сигнальных контактов или всех трёх, настоятельно рекомендуют посмотреть распайку на другом конце кабеля и сделать так же на нерабочем. Если поменять контакты №2 и №3 местами, приборы будут «зеркалить» в лучшем случае, а в худшем могут и не работать вообще. Так же все рекомендуют устанавливать на конце цепочки DMX-512 так называемый терминатор — 3-х или 5-и пиновый разъём XLR с припаянным внутри сопротивлением 90-120 Ом между контактами №2 и №3. Особенно, если приборов много и линия длинная. Вообще протокол DMX-512 допускает линии длиной до 500 метров. Подробности распайки — на таблице:

Распайки и схемы MIDI кабелей

«Познакомился» сегодня с неведомым мне ранее разъёмом DMX-512 — из гибкого пластика. К нам пришли управляемые по стандартному протоколу DMX-512 LED панели, которые мы хотим использовать как рампу — INVOLIGHT LED BAR390. Разъёмы не встроены, как обычно бывает, а торчат на небольших отрезках обычного, неэкранированного кабеля из прибора по два с разных сторон — DMX-вход и -выход. На конце каждого — выполненные из мягкого пластика разъёмы. Так как прибор предназначен для установки на улице — разъёмы довольно герметичны. Выходят друг из друга с характерным «бутылочным» хлопком. Переходники пришлось делать самим. Думаю, ещё не раз люди столкнутся с проблемой соединения этих странных влагонепроницаемых всепогодных DMX-разъёмов со стандартными XLR, так как такие же применяются ещё и на других приборах этого производителя — LED BAR305/320/330/340/350/400LED SPOT12T. На изображении ниже показано, как их нужно соединять. Или проще — жёлто-зелёный провод — контакт №1 XLR, синий — №2, красный — №3. Покажется странным, но вся конструкция работает! Цифры красным цветом — соответствие номерам контактов стандартного XLR разъёма:

Распайки и схемы MIDI кабелей



Переходник на фото выше — наш, самодельный. К LED BAR390 ребята-продавцы «в нагрузку» дали 6 разъёмов XLR производства Proel — просто ужасные разъёмы! Из «мам» вылазят внутренние контакты, крышка на резьбе вкручивается, не плотно фиксируя кабель… Хоть конструктивно эти разъёмы и напоминают разъёмы XLR от Neutrik, по факту — ничем в лучшую сторону от поделок наших юго-восточных друзей не отличается! Кстати, очень популярная и даже любимая у нас в России марка кабелей Proel тоже, мягко говоря, не считается хорошим выбором, это подтверждается многими пользователями. Единственный раз мне попадался кабель от  Proel, который внешне был добротным (с прозрачным экраном и двойной изоляцией центральных проводников). Довольно толстый и прочный, около 7 мм в диаметре.

Ещё небольшое дополнение. Может пригодиться тому, кто не в курсе этого способа — как смотать длинный кабель так, что бы он, в нужный момент, быстро разматывался и никогда не путался:




Немного потренировавшись, можно приспособиться к данному способу и впоследствии довести его до автоматизма. Я никогда не сматываю кабели с помощью локтя, как это часто делают другие. Есть две причины. Во-первых, распутать намного сложней. Во-вторых, кабель, укладывающийся кольцами лежит потом на поверхности  гораздо лучше и ровнее — намного меньше шансов, что кто-то запнётся и вырвет его из разъёма или уронит стойку с микрофоном — таких опасных вариантов развития событий может быть довольно много. Ещё одна деталь — для того, чтобы кольца кабеля не разматывались во время хранения и транспортировки — делаю на всех длинных кабелях («акустические», микрофонные и т. д.) аккуратную верёвочку, привязывая её к тому концу, который меньше виден во время работы кабеля. Например, в случае с микрофонным кабелем XLR-XLR — на стороне разъёма male (папа). На расстоянии до разъёма около 10 см делаем пару узлов посредине верёвочки вокруг кабеля, что бы наша верёвка не «блуждала» по кабелю — прилагаем немного усилия. Подойдёт любая, тонкая (около 2-3 мм в диаметре) верёвка, длиной около 50-60 см — можно определить точный размер опытным путём. Если она из х\б — делаю на концах крепкие узлы, чтобы не «мохнатились», если из синтетических материалов — можно просто оплавить концы зажигалкой. Такими по смыслу «хомутиками» для кабелей часто комплектуют свои изделия фирма Shure — очень удобные штучки, что-то подобное видно на видео. Вот, как у нас — всё видно на фото:

Распайки и схемы MIDI кабелей

Источник roniker.ru | Автор RoNikEr

Mini jack 4 pin распиновка

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, [email protected] 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, [email protected] 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, [email protected] 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, [email protected] 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках,…

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.

TRS значит:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.

Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».

Модификации разъёма TRS «джек»

Количество контактов ▼


5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением.
4 контакта — TRRS «jack 4-pole». Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках.
3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.
2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.

Типоразмеры ▼

2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников)
3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК)
6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, профессиональные наушники)

Если размер штекера не подходит под размер гнезда, нужен переходник ▼

Распиновки штекера TRS

Нумерация контактов штекера TRS начинается с наконечника.
Назначение контактов TRS в наушниках и колонках задано чётко ▼

1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — G

По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:

1 — Левый канал — Белый (или зелёный)
2 — Правый канал — Красный
3 — Общий провод — Медный (оплётка)

Кроме штекеров под пайку встречаются и штекеры под винт ▼

Распиновка штекера компьютерного монофонического микрофона ▼
Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.

Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼

Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»

Распиновки штекера TRRS

Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼

• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

Распиновка гнёзд TRS и TRRS


Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики.

Если это отключение вас не устраивает, необходимо впаять перемычки ▼

Рекомендуем к прочтению

Чем AUX отличается от Jack? | Блог

Пока в диких прериях индейцы снимали скальпы с ковбоев, Александр Белл шел открывать первую телефонную станцию. 1 апреля 1881 года девушки-телефонистки воткнули TRS-штекеры Jack в разъемы и 48 телефонов впервые приняли звуковые сообщения. Позже к ним присоединился еще 51 аппарат — так началась пандемия любви AUX и mini-jack.

История трех Джеков

Классический штекер размером ¼ дюйма получил название «jack» — «гнездо» в переводе с английского.

Сменив пирамидальную стойку телефонного коммуникатора на электрогитары и синтезаторы, формат 6,35 миллиметров доминировал на рынке аудиотехники до середины 40-х годов двадцатого века.

Эстафету перехватил разъем, получивший прозвище mini-jack. Младший джек оказался мал да удал — при своих 3,5 миллиметрах он уже к 50-м годам выдавил старшего 6,35-миллимитрового брата с рынка любительской аппаратуры.

Был и третий братец, да только вышел неказист. Формат 2,5 миллиметра широко использовался в портативных плеерах, но так и не прижился из-за посредственного качества передачи звука. Еще одной проблемой стала ломкость. Малые размеры коннектора требовали использования тонких проводов, которые часто рвались. Пик популярности пришелся на середину 80-х, конец 90-х годов двадцатого века. Появление «голубого зуба» окончательно доконало младшенького. Лишь иногда его можно встретить в редких моделях фотовспышек, Hands-Free, камерах видеонаблюдения. Говорят, в последний раз его видели в телефоне Nokia 6700.

Что за зверь AUX?

Auxiliary port или сокращенно AUX — линейный асинхронно-последовательный аудиовход. Дословно Auxiliary переводится, как «вспомогательный» или «дополнительный». На аппаратуре обозначается «AUX OUT/IN», на старых моделях может быть известен под псевдонимом «CD IN».

Основными поставщиками аудио оборудования в первой половине 20-го века стали США и Германия. По результатам двух войн вторая страна вылетела из гонки за улучшение способа передачи звуковых сигналов. Ее место заняла Япония, использующая американские патенты. Стандартизация и универсализация позволила распространиться единому формату. Теперь любой счастливый обладатель наушников мог вынуть штекер из Walkman, воткнуть его в писишник или подключить к домашней аудиосистеме, чтобы продолжить наслаждаться музыкой.

При чем тут TRS?

Стандарт TRS — Tip, Ring, Sleeve, появился в конце 19-го века и не особо изменившись, благополучно дожил до наших дней. Три контакта — один на кончике, второй в кольце и третий в стрежне, обеспечивают качественный стереосигнал или монозвук с подключением микрофона. Знаменитый mono-jack, примененный для коммутации первых 99 телефонов, был изготовлен как раз по этой технологии.

Для того, чтобы добиться стереозвука или одновременной работы нескольких микрофонов, производитель увеличивает количество каналов связи — колец. Среди многообразия джеков, встречаются варианты с 1, 2, 3 и даже 4 кольцами — TS, TRS, TRRS, TRRRS. Последний применяется для передачи дополнительных сигналов помимо аудиоинформации. Например, для переключения треков, перемотки, остановки или пуска воспроизведения, приема звонков. У некоторых моделей гарнитур есть экран, на котором отображается название треков, их номера, продолжительность композиции, время, данные о заряде батареи.

Чем связаны AUX и Jack?

Соединение AUX и 3,5-миллиметрового штекера-jack позволяет передавать информацию со скоростью 1 бит в одну сторону. Результирующий сигнал отправляется с устройства после обработки и усиления. Гнездо AUX, попадающееся нам на глаза повсеместно, распространилось благодаря новому стандарту передачи звуковых сигналов.

Сегодня этот интерфейс применяется повсеместно — смартфоны, плееры, радиоприемники, наушники, колонки, видеокамеры, клавиатуры, домашние аудиосистемы, фотоаппараты и фотовспышки, телевизоры, ноутбуки, магнитолы в автомобилях, звуковые карты. Одним словом, если что-то издает звуки и это не «мяу» и «гав», смело тыкайте в него мини-джек.

Разъем получил глобальное распространение благодаря удобному форм-фактору для большинства устройств, дешевизне производства, качеству передачи сигнала. Не исчез совсем и старший Jack на четверть дюйма, его можно до сих пор встретить в студиях звукозаписи, киноконцертных залах. Если захотите подключить профессиональный микрофон к диджейскому пульту, придется прикупить аксессуар с соответствующим разъемом.

Итак, проясним — jack 3.5 — это штекер, AUX — это порт под такой штекер.

Итоги

Jack на четверть дюйма спас не одного ковбоя от преждевременного облысения. Благодаря ему сигналы о нападении апачей достигали нужных ушей, местные маршалы вовремя приходили на помощь.

Mini-jack 3.5 касались пальцы Мэрилин Монро, Черчилля, Дуайт Эйзенхауэра, он появился раньше первого искусственного спутника Земли.

Сотни миллионов людей ежедневно втыкают штекеры в свои электронные приблуды, даже не задумываясь, что в скором времени семейство джеков исчезнет.

Технология Bluetooth захватывает рынок смартфонов, наушников, телевизоров. Пройдет несколько десятков лет и для старины mini-jack, наверное, совсем не останется места. Вместе с ним канет в небытие и AUX. Но это уже другая история.

Распиновки AV-кабеля 3×RCA—TRRS (с трёх «колокольчиков» на «джек»)

Описание

Кабель «Composite A/V Cable 3×RCA-TRRS» используется для передачи композитного видеосигнала и стереофонического аудиосигнала. Нередко его называют «AV TV cable».

Встречаются кабели с «джеком» на 3,5 и на 2,5 мм. В случае нестыковки размеров «джека» с гнездом устройства придётся приобрести переходник с 3,5 на 2,5 или с 2,5 на 3,5 мм.

Обнаружено 7 вариантов распайки AV кабеля (см. картинку ▼). Но это не значит, что при покупке кабеля наугад, ваши шансы на успех составляют лишь 1/7. В разделе «Совместимость кабелей» мы поясним, что не всё так плохо.

С одной стороны кабеля расположены три штекера RCA («колокольчики»). Штекерам RCA в соответствии с назначением присвоены определённые цвета.
⚠ При использовании несовместимого кабеля значение цветов будет иным!

• Белый — Левый канал аудио «L»
• Красный — Правый канал аудио «R»
• Жёлтый — Видеосигнал «V»
«Земляные» контакты всех трёх штекеров объединены между собой в кабеле. В таблицах распиновки общий контакт обозначается «G» (Ground).

С другой стороны кабеля расположен 4‑контактный штекер TRRS («джек»). Распиновку этого штекера в данном кабеле разработчики сочиняют кто во что горазд. В конце статьи приведена таблица распиновки штекера TRRS «Jack» для некоторых производителей по алфавиту.  Нумерация контактов джека начинается с наконечника штекера; 2, 3 контакты — ко́льца; 4 контакт — основание.

Совместимость кабелей

Принципиальное значение имеет лишь распайка общего провода (G). Общий провод может быть распаян либо на четвёртый, либо на третий контакт штекера TRRS. Распайка остальных проводов принципиального значения не имеет.

Если в купленном кабеле общий провод распаян правильно, то кабель вам подходит. Остаётся лишь методом подбора определить назначение «тюльпанов» — штекеров RCA.

Например переходник четвёртого типа («Asus») можно заменить переходником пятого типа (iPod), просто при подключении к телевизору нужно будет поменять местами жёлтый и красный «колокольчики» RCA.

Скажем иначе — если классическое подключение к телевизору не дало результатов, подключите к жёлтому гнезду телевизора красный, а затем белый «колокольчик». Если появилось нормальное изображение, подключите остальные «колокольчики».

⚠ Если же с распайкой общего провода не повезло, вам поможет переходник CTIA-OMTP, меняющий местами 3 и 4 контакты.

AV-кабель и мобильники

Следует заметить, что очень немногие телефоны/смартфоны выдают видеосигнал через гнездо TRRS. Например, Nokia выпустила следующие модели гаджетов с видеовыходом:
Nokia 5800
Nokia 6720 classic
Nokia N79
Nokia N82
Nokia N85
Nokia N85
Nokia N86
Nokia N95
Nokia N96
Nokia N97
Nokia N900

Для подключения этих моделей к телевизору разработан переходник Nokia CA-75U.

Видеокабель TRRS

Для подключения камеры к навигатору Globus потребуется TRRS на 2,5 мм. Распайка «джека» под Globus: 2 контакт — Видео, 4 контакт — Земля.

У камеры заднего вида Falcon и у навигатора Autonavogator 5600 Wide распайка «джека» 2,5 мм другая: 3 контакт — Видео, 4 контакт — Земля.

Аудиокабель — переходник с TRS («джек») на два RCA («колокольчики»)

Таблица распиновки AV-кабелей

R — right audio (правый канал)
L — left audio (левый канал)
V — composite video (видео)
G — ground (общий)

TRRS pins ▶

1

2

3

4

Acer

R

L

G

V

Aiptek

L

R

V

G

Aiwa VCD player

V

L

R

G

Apple iBook

L

R

V

G

Archos

L

R

V

G

Asus

L

V

G

R

Bluetech DVD player

V

L

R

G

Cowon iAudio

L

R

V

G

Creative Zen Vision

L

R

V

G

Energy Sistem

V

R

L

G

Gigabeat

L

R

V

G

iPod Video

L

R

G

V

Jensen

R

L

G

V

Kenwood

R

L

G

V

Nokia CA-75U

L

R

V

G

Panasonic

L

V

G

R

Philips portable DVD

R

L

V

G

Prology

L

R

G

V

Samsung Galaxy i9000

L

R

G

V

Samsung GalaxyS SGH-I897

L

R

V

G

Sony

L

V

G

R

Sony Ericsson

R

L

V

G

Sony VAIO Notebook

R

V

G

L

Standart Camcorder

L

V

G

R

TV-box CS968 (TV01, CR11s)

L

V

G

R

WD TV Live

V

L

R

G

Wokster

L

R

V

G

Zidoo TV box

V

L

R

G

Zune

L

R

G

V


Смежные материалы:
Разъём TRRS «Джек»
Аудио
Видео



Поделиться новостью в соцсетях

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
