• старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
• если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
• когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
• старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
• если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Статьи по теме

Цветовая маркировка проводов и кабелей. Стандарт для Республики Беларусь

С помощью данного материала, хочу помочь новичкам и старожилам, разобраться и понять особенности цветовой маркировки проводов и кабелей согласно нормативам Республики Беларусь и не только.

Недавно мне довелось подключать квартирный щит, к которому приходило около 30 кабелей, с различной цветовой маркировкой жил. Прикол заключался в том, что маркировка настолько разная, что каждый электрик (а на объекте работало две бригады) трактовал цветовую маркировку по- своему. Естественно не обошлось без косяков, и за один день (как обычно) подключить щит мне не удалось, так как моё мнение по цвету жил не совпало с мнением других электриков. Мне пришлось еще один день потратить, чтобы прозвонить все линии для правильного подключения в щите. Рассказываю подробности…

К щиту были протянуты одни из самых популярных кабелей в Минске (на момент 2013-2015 год) производителя «АВТОПРОВОД», сделанный по ГОСТу. В трех жильном кабеле ВВГ-П 3×1,5 и ВВГ-П 3×2,5 расцветка жил следующая:

• зеленая + красная + белая

Далее были кабели (Белтелекабель) с жилами:

• белая + белая с черной полосой + белая с синей полосой,
• белая + белая с коричневой полосой + белая с черной полосой

были и более приятные, «правильные» кабели по расцветке жил (почему правильные узнаете чуть позже):

• желто-зеленая + голубая + белая
• желто-зеленая + голубая + черная
• желто-зеленая + голубая + коричневая (правда эта были не кабели ВВГ а установочный ПВС и шнур ШВВП, которые не должны применяться в стационарной электропроводке, но это другая история)

Прежде чем начинать разбираться в расцветке проводов, хочу отметить ошибки электриков, на которых я получил хороший опыт.

Ошибка 1. При выполнении электромонтажных работ использовались кабеля разных производителей с различными расцветками жил. При этом в различных жилах кабелей один цвет мог трактоваться по-разному. Например, в одном кабеле ноль черный, в другом кабеле черным цветом оказалась земля*.

Ошибка 2. При таких разных по цвету проводах, не были обозначены (с помощью изоленты или термоусадочных трубок) заземляющие и нейтральные жилы. Простыми словами можно было просто куском синей изоленты обмотать вокруг жилы, которую взяли за ноль, а заземляющую жилу отметить зелено-желтой изолентой.

Ошибка 3. Еще одна ошибка не относится к маркировке, но почему-то ее часто совершают большинство электромонтажников. Речь о запасе кабеля для подключения щитов. В данном случае подключить красиво довольно сложно, так как некоторых кабелей едва хватает для подключения. Это при том, что подключение осуществлялась с помощью клемм на DIN-рейку.

Никогда не экономьте кабель, при подключении электрических щитов! Если вы не знаете, на какой высоте будет установлен щит, оставляйте запас кабеля до пола (как делаю я). Лишний кабель всегда можно использовать как перемычки для подключения розеток.

*Термины: НОЛЬ (N) — рабочий нейтральный проводник, ЗЕМЛЯ (PE) – защитный проводник

Выводы которые я сделал при подключении щита, очень простые:

1. Я перестал использовать кабели без желто-зеленой или голубой маркировки для линий розеток и питания освещения.

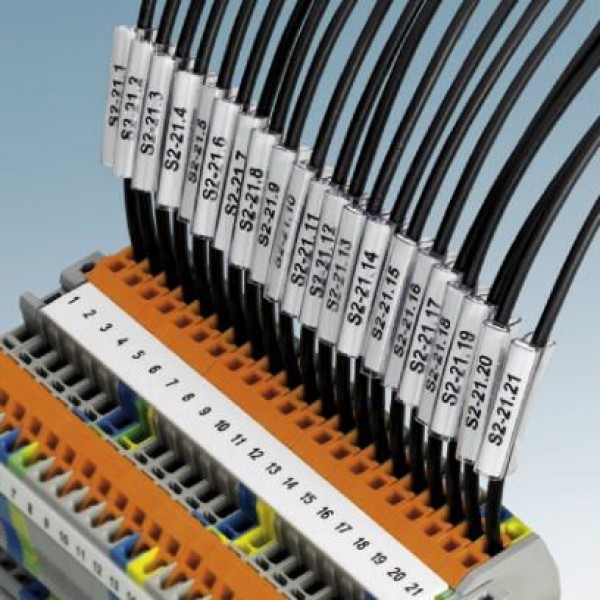

2. В других случаях, я всегда отмечаю жилы с помощью изоляционной ленты для обозначения заземления (желто-зеленая изолента), нуля (синяя изолента) и фазы (красная изолента при однофазной электропроводки или желтая, зеленая, красная при трехфазной электропроводке).

Как-то незаметно меньше стал использовать кабель «АВТОПРОВОД»,  а все больше «КОБРИНАГРОМАШ». С расцветкой у последнего, полный порядок.

А теперь давайте разбираться с цветами в электропроводке.

Цветовая маркировка проводов и кабелей в Республике Беларусь

Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т. д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей.

В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться.

В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты:

Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте:

Обращаю Ваше внимание на четыре момента в этом стандарте:

1. Четко определенно, что желто-зеленый проводник это ЗЕМЛЯ (PE)
2. Голубой цвет это НОЛЬ (N)
3. Рекомендуемые цвета для остальных жил : ЧЕРНЫЙ или КОРИЧНЕВЫЙ.
4. Нерекомендуемые цвета для жил: зеленый, желтый, красный, серый и белый.

Не будем делать еще выводы, и продолжим изучать ТКП 339-2011:

Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ.и обозначаться латинскими буквами PE.

Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом.

А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт:

• L1 (фаза A) — ЖЕЛТЫЙ
• L2 (фаза B) — ЗЕЛЕНЫЙ
• L3 (фаза С) — КРАСНЫЙ

Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31:

Выводы на данный момент просты:

1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ).

2. По расцветке жил проводов:

 ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE —  всегда ЖЁЛТО-ЗЕЛЁНЫЙ

 НОЛЬ (нейтральный проводник) N — всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ)

  ФАЗА (фазный проводник) L — может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) .

Всё! Больше путать Вас не буду. Что указано выше это основа.

Цветовая маркировка проводов в будущем.

А теперь бонус. Что нас ждет впереди?

Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009.

Особенность данного стандарта в расцветке фаз: L1 — коричневый, L2 — черный, L3 — серый.

Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:

Я тоже потихоньку перехожу на  европейский стандарт при сборке электрических щитов.

Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом.

Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный).

Как правильно идентифицировать цветовую маркировку?

Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:

 Правило 1. Всегда использовать приоритетные цвета для проводов:

• Желто-зеленый — всегда ЗАЗЕМЛЕНИЕ.
• Голубой (может быть светло синий или синий) – это всегда НОЛЬ.
• Коричневый — это приоритетный цвет для обозначения фазы в однофазной электропроводке.

 Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником.

 Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ. Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой).

Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя!

Несколько примеров по правильному определению цветов в электропроводке на фото ниже:

Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ.

Цвета проводов в электрике

Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода — фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля — это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.

В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая — это кабель из трёх жил и бытовая задача, к примеру, установки розетки.

Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом

Кодировка, маркировка и история

Идея разделить провода по цветам не нова — первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях — синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.

При изучении проводки самые важные для определения по цвету провода — не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.

Цвет провода фазы

Как ранее было указано, особо фазу по цвету определять не требуется — почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.

Цвет провода земли

Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый — когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.

Цвет провода ноля

У минуса небольшой выбор цветов — обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле — путать эти провода строго не рекомендуется.

Заключение

Фиксируем общую цветовую схему:

• Земля — цвет провода жёлто-зелёный или жёлтый цвет провода;
• Ноль — синий цвет;
• Фаза — цвет провода белый, красный, коричневый и любые другие незнакомые.

Какого цвета фаза ноль земля цвет обозначения (L, N, PE)

При монтаже проводки и сборке электрощитов цвет изоляции проводов, выполненной согласно нормативным документам, имеет большое значение. Это ускоряет монтажные работы и облегчает поиск неисправностей. По цветовой маркировке видно, какой проводник является фазным, а какой нейтральным или заземлением.

Несмотря на все преимущества использования этой маркировки, пользоваться этими стандартами можно только в том случае, если она была выполнена самостоятельно или квалифицированным электромонтёром. В остальных ситуациях необходимо проверить, какого цвета фаза в конкретном электрощите. Для этого мультиметром или тестером проверяется напряжение на проводах, отходящих от автоматических выключателей и других устройств защиты.

Маркировка проводов по цвету в разных кабелях на соединениях и клеммниках в переходных коробках может отличаться друг от друга, поэтому на остальных участках сети она проверяется аналогичным образом или путём визуального осмотра.

Цвет обозначения фаза ноль земля

Производители проводов и кабелей изготавливают кабельно-проводниковую продукцию с изоляцией, имеющей различную окраску. Цвет проводов фаза ноль земля выбран не по желанию дизайнеров, а согласно требованиям ПУЭ, ГОСТ и международных стандартов.

Бытовая электропроводка прокладывается трёхжильным проводом, каждый из которых имеет своё назначение. При подключении розеток и светильников это фаза, нейтраль и заземление. Цветовая маркировка облегчает ремонт и монтаж, позволяет избежать ошибок и предотвратить короткое замыкание.

Благодаря разноцветной оболочке нет необходимости прозванивать каждый отрезок кабеля. Достаточно просто посмотреть на цвет изоляции проводников на обоих концах кабеля. Это упрощает прокладку электропроводки и исключает ошибки при подключении розеток и выключателей.

Есть несколько распространённых ошибок, которые допускают неопытные электромонтёры при монтаже электропроводки:

• То, какого цвета фаза и ноль в кабелях разных марок, а тем более разных лет производства и изготовленных по различным ГОСТам может не совпадать. Например, в одном из проводов чёрным цветом обозначается нейтраль, а в другом заземление. Поэтому при соединении кабелей разных марок следует обращать внимание не на цвет изоляции отдельной жилы, а на её назначение в кабеле.
• При несоответствии цветовой маркировки отдельных проводов их следует пометить изоляцией или термоусадочной трубкой соответствующего цвета. При их отсутствии допускается сделать пометки маркером на отрезках ПХВ трубки и надеть её на конец жилы.
• Отсутствие запаса проводов при монтаже. Эта проблема не относится к цветовой маркировке, но от этого не становится менее актуальной.

Недостаточная длина приводит к плохому контакту в автоматическом выключателе, особенно модульном, а после выгорания клеммы и конца провода его придётся удлинять.

Совет! В переходных коробках после определения длины, необходимой для подключения, нужно оставлять запас по длине не менее 15-20см, в электрощитах 0,5-1м. При неизвестной высоте установки электрощита и прокладке кабеля вверху стены он обрезается на уровне пола.

Маркировка проводов по цвету

В советское время такое понятие, как «цветовая маркировка» отсутствовало. Для прокладки электропроводки использовался двух- или трёхжильный провод одного, чёрного или белого цвета.

Это приводило к затратам времени при монтаже для вызванивания жил, а так же к ошибкам, при которых выключатель разрывал не фазу, а ноль. При таком подключении светильник всё время находился под напряжением и простая замена электролампы была опасной операцией.

Для предотвращения подобных ситуаций ГОСТом Р 50462-2009 и ПУЭ п. 1.1.30 устанавливаются нормы окраски оболочки токопроводящих жил.

Информация! Цвет изоляции в контрольных кабелях — красный, синий и белый (прозрачный) не имеют отношения к цветовой маркировке. Они используются для упрощения процесса прозвонки.

Каким цветом обозначается фаза

Прежде всего, следует обратить внимание на цвет оболочки фазных проводников. В однофазной сети чаще всего этот провод имеет коричневый либо белый цвет, но встречаются и токопроводящие жилы других цветов — черный, серый, розовый, оранжевый, бирюзовый или фиолетовый.

Каким цветом обозначается ноль

Нейтральный проводник в кабеле всегда в оболочке синего или голубого цвета. Это не зависит от количества жил в кабеле и числа фаз в сети. На электросхемах и в щитках нейтраль обозначается буквой «N».

Каким цветом обозначается заземление

Заземляющий проводник имеет жёлто-зелёную оболочку. Эти цвета расположены вдоль всей жилы. Заземление подключается к металлическому корпусу электроприбора или к заземляющему выводу розетки. На схемах и в панели оно обозначается «РЕ». Отключать этот проводник запрещается. Правила, по которым осуществляется эта маркировка, указаны в примечаниях к п.5.3.2.

Если заземляющую шину или провод невозможно перепутать с другими проводниками, то допускается выполнять маркировку только на концах или других местах, в которых возможно подключение.

Информация! Заземлённые элементы здания, используемые в качестве контура заземления, не маркируются.

Проводник PEN

В некоторых случаях функции нулевого и заземляющего проводников выполняет один провод. Как правило такое совмещение можно встретить в системах заземления TN-C или TN-C-S. Согласно ГОСТу Р 50462-2009, специальный цвет для изоляции таких проводов отсутствует, поэтому для PEN-проводника применяется два вида сочетаний цветов:

• синяя или голубая оболочка, на концы должны надеваться трубки ПХВ жёлто-зелёного цвета;
• жёлто-зелёный цвет изоляции, концы помечаются голубой трубкой или изолентой.

Такой проводник и его клеммы обозначаются буквами «PEN».

Цвет проводов в трехфазной сети (380 В)

Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом.

Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.

Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.

Правила и ГОСТ маркировки проводов по цвету

Согласно ПУЭ п.1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.

Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90

Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:

• нулевой проводник обозначается голубым цветом и буквой «N»;
• заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами «РЕ»;
• провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника «PEN».

Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.

Изменения в ГОСТ

Важно! С 01.01.2011 отменено действие ГОСТа Р 50462-92. Вместо него введён в действие ГОСТ Р 50462-2009, в котором некоторые пункты были изменены.

В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов — жёлтого, зелёного и красного (привычная в союзе ЖЗК).

Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы — жёлто-зелёную окраску имеет заземляющий проводник.

Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.

Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.

При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:

• надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
• намотать изоляционную ленту;
• на концы проводов напрессовать наконечники НШВИ.

Что делать если цветовая маркировка не совпадает?

При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:

1. 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
2. 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
3. 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
4. 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.

При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).

Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.

Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте

Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Цвета проводов в электрике, фаза, ноль, земля по ГОСТ. Буквенные обозначения

Отдельные провода-жилы, из которых состоят электрические кабели, имеют изоляцию определенных расцветок. Регламентирует окрас изоляции ГОСТ Р 50462-2009, в этом документе приведены особенности n и l маркировки в электрике с целью упрощения работы мастеров на крупных объектах и обеспечения безопасности в процессе ремонта. Тем, кто решается на самостоятельную починку электроприборов или другие подобные работы, также стоит знать, какого цвета провода заземления, фазы и нуля.

Особенности расцветки жил

Во избежание ошибок требования ПУЭ описывают цвета всех основных электропроводов. Если пуско-наладочными работами занимался опытный электрик, следующий правилам ПУЭ и соответствующим ГОСТам, при самостоятельном ремонте не понадобится ни индикаторная отвертка, ни иные устройства, определяющие назначение той или иной жилы.

Цветовая маркировка в электрике по ГОСТ

Заземление

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

«Ноль»

Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может иметь цвет: синий, синей с белой полосой или голубой. Такая маркировка будет присутствовать в кабеле с любым количеством жил. В принципиальных схемах «ноль» помечается буквой N, на него замыкается цепь. Иногда его называют «минусом», а фазный — «плюсом».

«Фаза»

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам. Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный,  к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

Согласно ГОСТ:

• фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
• красный цвет — используются в цепях управления, рассчитанных на переменный ток;
• с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

• Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
• Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
• Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.

Что делать, если все жилы в кабеле имеют изоляцию одного цвета

Вопрос о маркировке проводов по цветам не имеет смысла, когда приходится работать с одноцветными жилами — например, при починке проводки в старых домах. Для таких случаев существуют наборы, дающие возможность промаркировать жилы. Участки для закрепления маркировочных приспособлений предписываются требованиями ГОСТ, обычно их фиксируют рядом с местом подключения к шине.

Как разметить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию, а электроприбор уже подключен к сети, мастера пользуются индикаторными отвертками. Последние светятся, когда металлическая часть касается фазного провода. Для маркировки двужильного кабеля кроме такой отвертки понадобятся термокембрики или разноцветная изолента. Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать жилу цветными трубками или изолентой по всей длине.

Щуп отвертка-индикатор

Фазные провода можно отмечать любыми цветами, кроме синего, желтого и зеленого. Если двужильный кабель подключен к однофазной сети, фазный провод негласно принято маркировать красным цветом.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

A Руководство по цветовому кодированию электропроводки | Графическая продукция

Существует множество стандартов идентификации проводов, и многие из них основаны на цветовых кодах. Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу. Какой стандарт следует использовать на вашем предприятии? Это зависит от вашего местоположения, типа установки, напряжения и других факторов.

Обратите внимание, что в более старых версиях могут использоваться другие цветовые коды. На рабочем месте рекомендуется задокументировать используемый цветовой код.Таким образом, работа будет безопаснее, а техническое обслуживание в будущем упростится.

Цветовые коды для электрических соединений в США

В США следующие цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструментом или устройством).

Цвета проводов переменного тока 120/208/240 В

Эти системы распространены в домашних и офисных помещениях.

• Фаза 1 — черный
• Фаза 2 — Красный
• Фаза 3 — Синий
• Нейтральный — Белый
• Заземление — зеленый, зеленый с желтой полосой или неизолированный провод

Если в системе электропроводки одна фаза находится под более высоким напряжением, чем другие, при использовании соединения с высокой ветвью, провода этой фазы должны быть помечены оранжевым цветом. (Это требуется в статье 110.15 NEC.) Однако эти дельта-системы с высокой ветвью редко встречаются в новых установках.

Цвета проводов переменного тока 277/480 В

Эти высоковольтные системы обычно используются в промышленных двигателях и оборудовании.

• Фаза 1 — Коричневый
• Этап 2 — Оранжевый
• Фаза 3 — Желтый
• Нейтральный — серый
• Заземление — зеленый, зеленый с желтой полосой или неизолированный провод

Для случаев с более высоким напряжением становится еще более важным иметь задокументированную систему маркировки проводов.Более подробные метки могут включать такую ​​информацию, как идентификация цепи или соответствующая точка отключения для блокировки / маркировки.

Цвета проводов питания постоянного тока

Солнечные энергетические системы и многие аккумуляторные системы используют энергию постоянного (постоянного тока), а не переменного (переменного тока).

• Положительный (незаземленный) — Красный
• Отрицательный (незаземленный) — Черный
• Земля — ​​белый или серый

Международные коды цветов электропроводки

Цветовые коды проводов могут различаться. В некоторых регионах цветовой код определяется законом; другие области полагаются на общепринятую практику. В разных сферах популярны разные коды.

Европейская (IEC) цветовая кодировка проводов

В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (МЭК) для параллельных цепей переменного тока. Этот стандарт был первоначально опубликован как IEC 60446, но в 2010 году был объединен с IEC 60445.

• Фаза 1 — Коричневый
• Фаза 2 — Черный
• Этап 3 — Серый
• Нейтральный — синий
• Земля — ​​зеленый с желтой полосой

Канадские цветовые коды проводов для сети переменного тока

В Канаде стандарты цветовой кодировки проводов устанавливаются Канадскими электротехническими правилами (CEC).Цветовой код для силовой проводки переменного тока аналогичен коду, используемому в Соединенных Штатах:
