Калькулятор расчета резистора для светодиода

Грамотный расчет резистора для светодиода имеет решающее значение в обеспечении надежности и функциональности электронного компонента. Это объясняется тем, светодиодные элементы очень чувствительны к режиму питания и при превышении им допустимого значения быстро перегорают.

Важно! Следует помнить, что эти полупроводники работают за счет протекающего по ним тока, определяемого прикладываемым к цепочке потенциалом.

Так что при расчете основной показатель – это ток, а напряжение в данной ситуации является вспомогательным параметром. Именно поэтому в питающую цепочку ставится ограничивающий элемент (резистор), к определению величины которого и сводится весь расчет этой схемы.

Наглядная схема для расчета резистора для светодиода

Другими словами, данный подход означает подбор значения сопротивления, достаточного для того, чтобы на нем «падали» излишки напряжения при заданном токе.  Для ознакомления с расчетными параметрами некоторых видов светодиодов следует заглянуть в приведенную рядом таблицу. В ней указываются величины напряжений, при которых элемент будет работать в оптимальных условиях (не сгорая). Путем простейших арифметических операций по закону Ома рассчитывается величина ограничительного сопротивления (R = Uпит- U светодиода/I).

Таблица примерных напряжений светодиодов в зависимости от цвета

Так, при подключении светодиода белого свечения к аккумулятору автомобиля 12-14 Вольт, например, на резисторе должно оставаться 11 Вольт (по максимуму питания). Если учесть, что оптимальный ток для данного светодиода – 0,02 Ампера (смотрите его характеристики), то величина R=11/0,02=500 Ом. Останется лишь подобрать ближайший к полученному результату номинал из стандартного ряда сопротивлений (510 Ом).



Если с цифровыми надписями более-менее все понятно – то разобраться с цветовой маркировкой, нанесенной на обычные дискретные резисторы совсем непросто. Она выполняется в виде набора цветных полосок, располагаемых вдоль всего корпуса элемента. Каждая из них означает определенный показатель, используемый при расчете номинала того или иного сопротивления.

Резисторы с цветовой маркировкой

Данные обозначения также отличаются количеством знаков (в данном случае – полосок), указывающих на следующие их особенности:

  • Наличие 3-х колец означает самый низкий класс точности 20%; при этом первые две полоски означают кратность номинала, последняя – множитель (показатель десятичной степени) как и в случае с SMD элементами.
  • Маркировка из 4-х полос применяется при обозначении сопротивлений с допуском 5-10%, причем для информирования о номинале берутся только три полосы.
  • При обозначении в виде 5-ти полос информация о номинале заключена в 3-х кольцах, тогда как 4-ый – это множитель, а 5-ый – допустимое отклонение.
  • Если на резисторе нанесено 6 полос – ко всему рассмотренному добавляется температурный коэффициент, определяющий тепловую устойчивость элемента.

Тройное обозначение очень просто расшифровывается по специальным таблицам, одна из которых приведена ниже.

Цветовая схема резисторов

Нестандартные маркировки из 6-ти колец встречаются крайне редко.

Расчет резистора для светодиода калькулятор онлайн программа

Чтобы Вы хотели? * — Выберите -Установка ж/б опорПодключение объекта к электроснабжениюЭлектромонтажные работыИспытание электроустановокПроектные работыПрочее

Тип подключения — Выбирите -Частный жилой домАдминистративное зданиеПроизводственное предприятиеМногоквартирный жилой домПрочее

Тип работ Внутренние сети 0,4 кВВнешние кабельные линии 0,4 кВВнешние кабельные линии 6/10 кВВоздушные линии 0,4 кВВоздушные линии 6/10 кВМонтаж трансформаторной подстанцииПодключение оборудованияВосстановление поврежденных КЛ или ВЛЗамена существующей электропроводкиИскусственное освещениеКомплексные работыСлаботочные сети и СКС

Тип испытаний Комплексные испытания 0,4 кВСопротивление изоляцииМеталлосвязьПетля фаза нольИспытание УЗОИспытание кабельных линийИспытание КТП и РПИспытание силовых трансформаторовПрочее

Тип работ Внешние электросистемыВнутренние электросистемыСлаботочные сетиИскусственное освещениеКомплексные работыПрочее

Населенный пункт

Км от Рязани В городе или до 10 кмдо 20 кмдо 30 кмСвыше 30 км

Количество опор 12345678

Обвязка под провод СИП (анкерное или промежуточное крепление) НетДа

Подъезд только на внедорожной технике НетДа

Тип опоры CB95-2CB110

Тип подключения 15 кВт5 кВт

Наличие технических условий НетДа

Наличие проектной документации НетДа

Проводились ли аналогичные испытания до этого НетДа

Желаемая дата начала работ

Сроки производства работ

Добавить документы Комментарий
   ____      _          _       _   __  __
/ ___| / \ __| | | | | \/ | _ _
| | _ / _ \ / _` | _ | | | |\/| | | | | |
| |_| | / ___ \ | (_| | | |_| | | | | | | |_| |
\____| /_/ \_\ \__,_| \___/ |_| |_| \__, |
|___/

Введите код с изображенния *

Резистор для светодиода — РадиоСхема

Калькулятор расчета резистора для светодиода онлайн

Многие мучаются вопросом, как рассчитать резистор для светодиода? Калькулятор сопротивления идеально подойдет, когда у вас есть один светодиод (LED) и нужно знать, какой именно резистор нужно использовать. А также для расчета сопротивления и мощности резистора в цепи для группы светодиодов соединенных последовательно.

<<< Калькуляторы онлайн

Обзор

Каждый светоизлучающий диод (LED) пропускает через себя определенный ток, который они могут выдержать. Идем дальше, максимальный ток, даже на короткое время, приводит к повреждению светодиода. Таким образом, ограничение тока через светодиод с помощью резистора самая распространенная и простая практика. Обратите внимание, что этот метод не рекомендуется для мощных светодиодов, которые нуждаются в более надежной коммутации регулятора тока. Купить светодиоды.

Этот калькулятор поможет вам определить номинал резистора, чтобы добавить последовательно со светодиодом, ограничивая ток. Просто введите указанные значения и нажмите кнопку «Рассчитать». В качестве бонуса, он также будет рассчитать мощность, потребляемую светодиодом.

Уравнение

Vs =  Напряжение питания

Iled = Ток светодиода.  Рабочий диапазон обычного 3 мм и 5 мм светодиодов составляет 10-30 миллиампер. Если доступ к datasheet светодиода невозможно, то без ущерба к светодиоду можно  предположить ток в 20 мА.

Vled = Падение напряжения на светодиоде. Падение напряжения на LED зависит от цвета, который он испускает. Ниже таблица каждого цвета и их соответствующее падение напряжения:

X

= Количество светодиодов в цепи

Цвет Падение напряжения (V)
Красный 2
 Зелёный 2.1
Голубой 3.6
Белый 3.6
Жёлтый 2.1
 Оранжевый 2.2
Янтарный 2.1
 Инфракрасный 1.7
Другие 2

Определение полярности светодиода

Светодиод имеет положительный контакт (анод) и отрицательный  контакт (катод). Схематическое обозначение светодиода похоже на обычный диод (как показано выше), за исключением двух стрелок, направленных наружу. Анодом (+) обозначен треугольник и катодом (-) помечается линией.

Длинная ножка светодиода это почти всегда положительный контакт (анод), тогда покороче является отрицательным (катод). Кроме того, если вы посмотрите внутрь светодиод, мелкие куски металла подключен к аноду, а побольше подключен к катоду (см. рис. выше).

Купить светодиоды.

Расчет резистора для светодиода + калькулятор онлайн

Светодиоды относятся к категории нелинейных полупроводниковых приборов. Поэтому правильная и надежная работа обеспечивается стабильным электрическим током. Часто из-за перегрузок светодиоды выходят из строя. Для таких случаев предусмотрено использование ограничительного резистора, последовательно включаемого в цепь. При подключении должна учитываться мощность и номинальное сопротивление. В связи с этим большую роль играет правильный расчет резистора для светодиода, основанный на общих принципах и проводимый по определенной методике.

Теоретический расчет резистора

Прикладываемое напряжение проходит между положительным и отрицательным контактом. Светодиод и резистор при последовательном соединении будут пропускать через себя одинаковый ток. В соответствии с законом Ома, сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональна сумме сопротивлений резистора и светодиода.

Формула выглядит следующим образом:

Знак R обозначает сопротивление резистора, а RLED является дифференциальным сопротивлением светодиода. Следовательно, сопротивление резистора при установленном значении тока рассчитывается по формуле:

Светодиод обладает дифференциальным сопротивлением, зависимым от нелинейной вольт-амперной характеристики. Сопротивление светодиода постоянному току есть переменная величина, снижающаяся при росте напряжения. Таким образом, значение дифференциального сопротивления характерно для отдельной точки на графике вольт-амперной характеристики. Рассчитать резистор можно по формуле , где ULED есть прямое напряжение светодиода.

Подбор сопротивления еще выполняется графическим путем. Как пример рассматривается рабочий ток в 100 мА и напряжение в 5В. На графике отмечают точку тока в 100 мА и проводят через нее и точку напряжения 5В прямую от оси абсцисс до того, пока она не пересечется с осью ординат. В точке пересечения определится значение тока в 250 мА. По формуле закона Ома сопротивление резистора рассчитывается как R=U/Iкз или 5В/0,25А=20 Ом. Перед расчетами единицы измерения приводятся к единым значениям.

Расчеты сопротивления на практике

Для расчетов сопротивления резисторов разработаны специальные программы, в которые вводятся исходные данные. Результаты рассчитываются автоматически и дают точные показатели.

При отсутствии программы расчеты выполняются вручную с применением специальных таблиц. В качестве примера можно взять светодиод белого цвета для работы с номинальным током 350 мА и напряжением 12 вольт. По таблице определяется прямое падение напряжения при заданном токе. Типовым значением в таблице будет 3,2 В, а максимальным – 3,9 В. Между ними могут быть и другие промежуточные значения. Но более вероятен ток в 3,2 В, поэтому для расчетов применяется именно это значение.

Применяя формулу R = (12В – 3,2В) /0,35А = 25,1 Ом. Значение, указанное в таблице составляет 24 Ом, поэтому, при необходимости,  в цепь можно добавить один последовательно включенный резистор сопротивлением 1 Ом. Кроме использования таблицы, нужно измерять реальные значения токов и сопротивлений. Все это в совокупности дает точные результаты.

Когда проводится расчет резистора для светодиода, учитывается номинальная мощность рассеивания, с минимальным запасом 30%. Данный запас позволяет избежать перегрева. При затрудненном отводе тепла и низкой конвекции этот показатель должен быть еще выше.

Подобрать нужный резистор можно с помощью амперметра и магазина сопротивлений. Оба прибора включаются последовательно в цепь вместе со светодиодом и подключаются к источнику питания. Значение сопротивления устанавливается на максимум, после чего его нужно постепенно уменьшать. В течение этого периода яркость светодиода или сила тока приобретают нужные качества. На основании полученных данных выбирается необходимый номинал резистора.

Калькулятор резисторов для светодиодов

Как подбирать сопротивления для светодиодов. Расчет резистора для светодиода, калькулятор

P вт =U в ×I A

Где, P (Вт) – мощность; U (В) – напряжение; I (А) – ток.

Как видим из формулы, зависит от напряжения и тока. В реальной схеме через сопротивление протекает заданный ток. Поскольку резистор имеет определенное сопротивлением, то под действием идущего через него тока нагревается.

На нём выделяется какое-либо количество тепла. Это и есть не то, что иное как мощность, которая рассеивается на сопротивлении.

Уметь рисовать схему мостового выпрямителя и объяснять его работу. в идеале. Мы начинаем с синусоидальной вилки. Проще всего было бы питаться батареями. Что происходит, когда вы хотите подавать какие-либо устройства? Поэтому трансформатор обычно используется практически во всех электронных схемах. более подходит для использования в таких устройствах, как диоды и транзисторы. Этот трансформатор снижает напряжение до более низких уровней. Входной трансформатор Трансформатор лифта Редуктор Трансформатор Влияние на ток На большинстве устройств, используемых в электронных схемах, напряжение сети слишком велико. это.

Если в схему включить сопротивление меньшей мощности рассеивания, чем необходимо, то резистор будет сильно греться и через небольшое время сгорит. Не забывайте это при сборке принципиальных схем и радиолюбительских конструкций.

Пример расчета мощности резистора

Возьмем за основу вот эту общеизвестную формулу.

Мы будем работать на бумаге, используя эту символику: левая катушка называется «Первичная катушка», а правая называется «вторичной катушкой». В то же время, что и натяжитель напряжения, этот трансформатор является «Редуктором тока». вторичное напряжение выше первичного напряжения. Соотношение между числом оборотов и напряжением: Подъем трансформатора. Когда вторичная обмотка имеет больше оборотов, чем первичная обмотка. это. Вертикальные полосы между первичной и вторичной обмотками показывают, что проводник намотан вокруг железного сердечника.

Ult, P(Вт) – мощность; R(Ом) – сопротивление резистора; I(А) – ток, идущий через резистор.

Все расчеты следует осуществлять, соблюдая размерность. Допустим если сопротивление резистора 1 кОм, то в формулу нужно подставить значение в Омах, — 1000 Ом. Тоже правило размерности относится и другим величинам (ток, напряжение).

В реальную схему требуется устанавливать сопротивление с мощностью в полтора – два раза выше рассчитанной.

Трансформатор редуктора. Если вторичная обмотка имеет меньше оборотов, чем первичная обмотка. В то же время этот редуктор также является текущим подъемником. Влияние на ток На следующем рисунке показан нагрузочный резистор, подключенный к вторичной обмотке. Этот тип трансформатора называется «Редукторный трансформатор». трансформатор под нагрузкой. это. более низкое напряжение индуцируется во вторичном, чем в первичной. Из-за индуцированного напряжения во вторичной обмотке. Этот выпрямитель можно увидеть на следующем рисунке.

Если трансформатор идеален. ток течет через заряд. Мы проанализируем различия в том, что мы имеем с тем, чего хотим достичь. Однако во время отрицательного полупериода напряжения в первичной. Это предполагает, что диод находится в прямой поляризации. вторичная обмотка имеет отрицательную синусоидальную волну. Наиболее интересными нами являются графики: во время положительного полупериода первичного напряжения.

Существует еще одна простая формула для расчета мощности резистора. Она используется в случае, если неизвестен ток, который течет через сопротивление.

Для последовательного, параллельного и смешанного соединение резисторов. Мощность рассеивания определяется в соответствии с формулами ниже:

Мощность электрического тока в цепи, состоящей из последовательно и параллельно соединенных резисторов, равны сумме мощностей на отдельных сопротивлениях

Как мы видели, мы должны устранить альтернативные компоненты фурье-компонент. разрез в этом случае оставляет нас один с положительной частью входной волны. мы выбрали в области «Просмотр диаграмм». мы должны нажать клавишу «Рассчитать», чтобы увидеть новые результаты. как это было бы сделано на осциллографе. В разделах «Аппроксимация и тип» мы выбираем тип диодов, которые мы хотим для моделирования. В этом случае мы будем использовать 1-ое приближение или второе приближение. Моделирование Это симулятор полуволнового выпрямителя с диодом.

Светодиод имеет очень небольшое внутреннее сопротивление, если его подключить напрямую к блоку питания, то сила тока будет достаточной высокой, чтобы он сгорел. Медные или золотые нити, которыми кристалл подключается к внешним выводам, могут выдерживать небольшие скачки, но при сильном превышении перегорают и питание прекращает поступать на кристалл. Онлайн расчёт резистора для светодиода производится на основе его номинальной рабочей силы тока.

Каждый раз, когда мы помещаем новые данные. частоты и сопротивления нагрузки. только первая составляющая волны, которую мы имеем. Чтобы увидеть тип сигнала, который находится в каждой точке схемы. коэффициент поворота. если мы вычислим его математически, будет: И это будет среднее значение, которое будет отмечать вольтметр. Полноволновый выпрямитель с 2 диодами. Наконец, мы говорим, что эта схема является выпрямителем, потому что «исправляет» или разрезает волну, которую мы имели раньше. В разделе «Данные» мы можем ввести значения входного напряжения.

Онлайн калькулятор

Онлайн калькулятор покажет вам точное сопротивление в Омах. Как правило окажется, что резисторы с таким номиналом не выпускаются, и вам будет показан ближайший стандартный номинал. Если не удаётся сделать точный подбор сопротивления, то используйте больший номинал. Подходящий номинал можно сделать подключая сопротивление параллельно или последовательно. Расчет сопротивления для светодиода можно не делать, если использовать мощный переменный или подстроечный резистор. Наиболее распространены типа 3296 на 0,5W. При использовании питания на 12В, последовательно можно подключить до 3 LED.

Моделирование На следующем рисунке показан полноволновый выпрямитель с 2 диодами: из-за соединения в середине вторичной обмотки. В то время как нижний выпрямитель работает с отрицательным полупериодом напряжения во вторичной обмотке. Верхний выпрямитель работает с положительным полупериодом напряжения во вторичной обмотке. Таким образом, ток в выпрямленной нагрузке циркулирует в течение двух полупериодов. Теперь частота в два раза больше частоты, а пик составляет половину предыдущего. Отношение витков.

Цели этой темы: мы выбрали в области «Просмотр диаграмм». как это было бы сделано на осциллографе. Чтобы увидеть тип сигнала в каждой точке. мы должны нажать клавишу «Рассчитать», чтобы увидеть новые результаты. Каждый раз, когда мы помещаем новые данные. И выдается среднее значение: Моделирование Это симулятор полного выпрямителя с двумя диодами. используемые ими аппроксимации зависят от того, что вы хотите сделать. В разделе «Данные» мы можем ввести значения входного напряжения. частоты и сопротивления нагрузки.


Резисторы бывают разного класса точности, 10%, 5%, 1%. То есть их сопротивление может погрешность в этих пределах в положительную или отрицательную сторону.

Не забываем учитывать и мощность токоограничивающего резистора, это его способность рассеивать определенное количество тепла. Если она будет мала, то он перегреется и выйдет из строя, тем самым разорвав электрическую цепь.

Знайте различные типы приближений, которые существуют и для каких случаев они используются. Можете нарисовать диодный символ, дифференцируя анод с катода.     Нарисуйте характеристическую кривую диода с его наиболее важными элементами. Важны размеры угля. Типичная устойчивость к углероду формируется измельченным углеродным порошком. Знайте, как смотреть в листе данных каталога четыре параметра, характерные для диода. Сопротивление как линейное устройство Перед тем, как мы увидим диод, мы увидим характеристики сопротивления.

Уметь объяснить работу идеального диода. Легче работать с линейными элементами, потому что их уравнения очень просты. поэтому сопротивление называется «линейным элементом». Тогда в конце мы будем иметь следующий вид: это представление называется «характеристической кривой» и является линией. Характеристическая кривая диода. Мы также анализируем диод.

Чтобы определить полярность можно подать небольшое напряжение или использовать функцию проверки диодов на мультиметре. Отличается от режима измерения сопротивления, обычно подаётся от 2В до 3В.

Основные параметры


Итак, мы получаем таблицу, которая при графическом виде выглядит примерно так: диод как нелинейное устройство. Это характеристическая кривая диода. как в прямом, так и в обратном порядке. и это большая проблема диодов. к диоду называется «Нелинейный элемент» или «Нелинейное устройство». Математическое уравнение этой кривой. Различные значения приведены для батареи, а напряжения и токи измеряются диодом. что с ними очень сложно работать с ними, потому что их уравнения довольно сложны.

Если бы у нас был небольшой и горизонтальный ток, но при наличии утечек, пропорциональных обратное напряжение. Из порогового напряжения или барьера потенциала интенсивность увеличивается, сильно меняя значение напряжения. «Потенциальный барьер» или «Пороговое напряжение» — это начало локтя. И здесь диод разрушается, если он не подготовлен. Пороговое напряжение Как уже говорилось, это значение напряжения, из которого диод проводит много. Точка, в которой преодолевается потенциальный барьер, называется локтем.

Так же при расчёте светодиодов следует учитывать разброс параметров, для дешевых они будут максимальны, для дорогих они будут более одинаковыми. Чтобы проверить этот параметр, необходимо включить их в равных условиях, то есть последовательно. Уменьшая тока или напряжение снизить яркость до слегка светящихся точек. Визуально вы сможете оценить, некоторые будут светится ярче, другие тускло. Чем равномернее они горят, тем меньше разброс. Калькулятор расчёта резистора для светодиода подразумевает, что характеристики светодиодных чипов идеальные, то есть отличие равно нулю.

Внутреннее сопротивление От порогового напряжения можно приблизить. И наклон этой линии будет обратным для этого внутреннего сопротивления. это. Поскольку внутреннее сопротивление невелико. И видя интенсивности, которые выходят. Это видно, указывая значения в стек. что с этого момента сопротивление должно быть ограничено тем током, который проходит через диод. вы должны поставить сопротивление, потому что иначе диод легко сломается. как показано на рисунке.

Сопротивление рассчитывается для ограничения тока. Мощность рассеивается в диоде в виде тепла. диод имеет ограничение мощности, которое указывает, сколько энергии диод может рассеивать без опасности сокращения срока службы или ухудшения его свойств. Как с сопротивлением. поскольку вся информация об уничтожении диода уже содержится в максимальном пределе тока. так что он не увеличивается с 1 А, например. Выпрямительные диоды обычно не используют ограничение максимальной мощности. Максимальная рассеиваемая мощность Максимальный ток и максимальная мощность связаны.

Напряжение падения для распространенных моделей маломощных до 10W может быть от 2В до 12В. С ростом мощности увеличивается количество кристаллов в COB диоде, на каждом есть падение. Кристаллы включаются цепочками последовательно, затем они объединяются в параллельные цепи. На мощностях от 10W до 100W снижение растёт с 12В до 36В.

Этот параметр должен быть указан в технических характеристиках LED чипа и зависит от назначения:

Как уже было сказано, вы не должны передавать эту мощность. Режимы разрешения схем с диодами Точная модель Модели разрешения схем с наиболее используемыми диодами 4:     Точная модель 1ª Аппроксимация 2ª Аппроксимация 3ª Аппроксимация Сначала мы проанализируем разрешение точной формы, а в следующем разделе будут три типы приближений. Точная модель Схема, которую мы хотим решить, следующая.

Здесь мы разрешим его «пробным». Прямая поляризация: это похоже на замену диода замкнутым переключателем. Приближенные линейные эквивалентные модели диода 1-й подход 2-й подход 3-й подход Как выбрать приближение Существуют три широко используемых приближения для кремниевых диодов. В этом примере мы использовали сетку. и каждый из них полезен при определенных условиях. Вот почему он не используется. Этот идеальный диод в действительности не существует. мы будем ошибаться. Эти приближенные эквивалентные модели линейны. 1ª Аппроксимация Экспонента приближается к вертикали и горизонтали, проходящей через начало координат.

  • цвета синий, красный, зелёный, желтый;
  • трёхцветный RGB;
  • четырёхцветный RGBW;
  • двухцветный, теплый и холодный белый.

Особенности дешёвых ЛЕД

Прежде чем подобрать резистор для светодиода на онлайн калькуляторе, следует убедится в параметрах диодов. Китайцы на Aliexpress продают множество led, выдавая их за фирменные. Наиболее популярны модели SMD3014, SMD 3528, SMD2835, SMD 5050, SMD5630, SMD5730. Всё самое плохое обычно делается под брендом Epistar.

Чтобы увидеть различные ошибки, которые мы будем делать с помощью разных подходов, мы проанализируем каждый подход. диод действует как открытие или закрытие переключателя в зависимости от того, находится ли он в обратном или прямом направлении. Пример: Прямое смещение. Обратная поляризация: это похоже на замену диода открытым переключателем.

Прямая поляризация: вертикаль эквивалентна стопе, принимаемой как обратная. В этом втором приближении ошибка меньше, чем в предыдущем приближении. Пример: мы будем решать ту же схему ранее, но используя второе приближение, которое было замечено сейчас. больше похожа на ценность, которая имела бы на практике эту схему. Как и в предыдущем случае, мы проанализировали его в прямой поляризации: как вы можете видеть, эти значения отличаются от значений предыдущего приближения. этот второй подход менее идеален, чем предыдущий.

Например, чаще всего китайцы обманывают на SMD5630 и SMD5730. Цифры в маркировке обозначают лишь размер корпуса 5,6мм на 3,0мм. В фирменных такой большой корпус используется для установки мощных кристаллов на 0,5W , поэтому у покупателей диодов СМД5630 напрямую ассоциируется с мощностью 0,5W. Хитрый китаец этим пользуется, и в корпус 5630 устанавливает дешевый и слабенький кристалл в среднем на 0,1W , при этом указывая потребление энергии 0,5W.

Обратная поляризация: это автоматический выключатель. Поэтому второй подход будет использоваться вместо третьего, за исключением некоторого особого случая. Но в большинстве случаев лучшим вариантом будет второй подход. Наоборот. минимально. в отношении второго подхода. так как если да, то может быть использовано первое приближение.

Это означает, что второе приближение дает ошибку менее 5% с сопротивлением нагрузки более 20 Вт. В большинстве выпрямительных диодов внутреннее сопротивление составляет менее 1 Вт. Если сопротивление нагрузки в 10 раз превышает сопротивление внутренний. Когда независимая переменная увеличивается. полномочия. и т.д. теперь мы увидим симуляцию для конкретного примера использования этих приближений. каждая из зависимых переменных ответит. Токи. игнорирование внутреннего сопротивления дает 10% -ную ошибку в расчетах.

Китайские светодиодные лампы кукурузы

Наглядным примером будут автомобильные лампы и светодиодные кукурузы, в которых поставлено большое количество слабеньких и некачественных ЛЕД чипов. Обычный покупатель считает, чем больше светодиодов чем лучше светит и выше мощность.

Автомобильные лампы на самых слабых лед 0,1W

Чтобы сэкономить денежку, мои светодиодные коллеги ищут приличные ЛЕД на Aliexpress. Ищут хорошего продавца, который обещает определённые параметры, заказывают, ждут доставку месяц. После тестов оказывается, что китайский продавец обманул, продал барахло. Повезёт, если на седьмой раз придут приличные диоды, а не барахло. Обычно сделают 5 заказов, и не добившись результата и идут делать заказ в отечественный магазин, который может сделать обмен.

Расчет резистора для светодиода — порядок, формулы, особенности подключения

Светодиод — прибор, который при прохождении через него тока излучает свет.

В зависимости от типа используемого материала для изготовления прибора, светодиоды могут излучать свет различного цвета. Эти миниатюрные, надежные, экономичные приборы используются в технике, для освещения и в рекламных целях.

Особенности включения светодиода

Светодиод обладает такой же вольтамперной характеристикой, как и обычный полупроводниковый диод. При этом при повышении прямого напряжения на светодиоде проходящий через него ток резко возрастает.

Например, для зеленого светодиода типа WP710A10LGD компании Kingbright при изменении приложенного прямого напряжения от 1,9 В до 2 В ток меняется в 5 раз и достигает 10 мА. Поэтому при прямом подключении светодиода к источнику напряжения при небольшом изменении напряжения ток светодиода может возрасти до очень большого значения, что приведет к сгоранию p-n перехода и светодиода.

Кодовая маркировка резисторов осуществлена с применением букв и цифр, с помощью которых можно определить качественные характеристики устройств.

Другой метод маркировки — цветная — предназначен для обозначения параметров резисторов посредством цветных полосок и кольц.

Такого явления не произойдет, если светодиод питается от специального источника стабилизированного тока – драйвера. При использовании драйвера с постоянным стабилизированным током обеспечиваются лучшие характеристики излучения светодиода, и, кроме того, увеличивается срок его работы. Однако такие источники тока дорогие и используются только для ответственных случаев.

При отсутствии источника со стабилизированным током для предотвращения сгорания светодиода от нестабильности питающего напряжения последовательно с ним обычно включается ограничивающий резистор.

Формулы расчета резистора для светодиода

В общем случае расчет сопротивления резистора для светодиодов производится по закону Ома. Зная напряжение и ток, можно определить величину сопротивления участка цепи:

R=U/I, где:

  • R- сопротивление, Ом;
  • U- напряжение на участке цепи, В;
  • I-ток, протекающий в цепи, А.

В данном случае, выбрав необходимое рабочее значение тока светодиода Iсв и определив по вольтамперной характеристике рабочее напряжение светодиода Uсв, с учетом напряжения питания схемы Uпит можно определить величину сопротивления ограничивающего резистора Rогр:

Rогр=(Uпит-Uсв)/(Iсв*0,75)

Коэффициент 0,75 предназначен для обеспечения некоторого запаса. Определив величину сопротивления, надо найти ближайший к нему номинал резистора.
Далее рассчитывается мощность, рассеиваемая на ограничивающем резисторе:

Pрас =Iсв²*Rогр, где:

  • Pрас — мощность, рассеиваемая на ограничивающем резисторе, Вт;
  • Iсв — ток светодиода, А;
  • Rогр – сопротивление ограничивающего резистора, Ом.

После расчета мощности резистора для светодиода необходимо выбрать элемент со стандартным максимально допустимым значением. При этом необходимо ориентироваться на большую из ближайших к рассчитанной мощности величин.

Параллельное и последовательное включение светодиодов

При параллельном включении светодиодов необходимо иметь в виду, что соединение к одному ограничивающему резистору не рекомендуется. Это связано с тем, что даже светодиоды одного типа имеют большие разбросы по току.

Это приводит к тому, что при таком включении через светодиоды будут течь токи разной величины. Светодиоды будут светиться с разной яркостью. Кроме того, в случае, если сгорит один источник света, то по остальным светодиодам потечет большой ток, что может привести к выходу из строя всех остальных.

Впервые столкнувшись с задачей монтажа безопасного электроснабжения дома или квартиры, многие ищут отвечт на вопрос: УЗО — что это такое? Задача такого устройства — передать сигнал о неисправности в домашней электросети соответствующей аппаратуре.

Детальнее ознакомиться с принципом работы устройства защитного отключения можно тут, а о схемах подключения — здесь.

Поэтому при параллельном включении светодиодов обычно к каждому прибору последовательно подключают свой ограничивающий резистор. Расчет сопротивления и мощности такого резистора ничем не отличается от ранее рассмотренного случая.

При последовательном включении светодиодов необходимо включать приборы одного типа. Кроме того, надо учитывать то, что напряжение источника должно быть не меньше суммарного рабочего напряжения всей группы светодиодов.

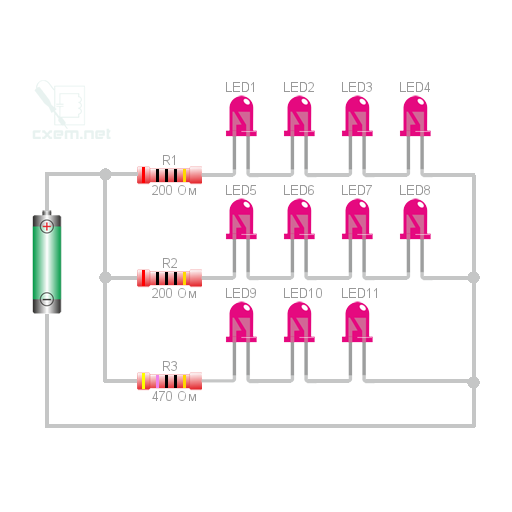

Расчет токоограничивающего резистора для светодиодов последовательного включения считаются также, как и раньше. Исключение состоит в том, что при вычислении вместо величины Uсв используется величина Uсв*N. В данном случае N — это количество включенных приборов.

Выводы:

  1. Светодиоды — широко распространенные приборы, используемые в технике, для освещения и рекламы.
  2. Во избежание выхода из строя светодиодов из-за их чувствительности к изменениям напряжения для них часто используют ограничивающие резисторы.
  3. Расчет значения сопротивления ограничивающего резистора делается на основе закона Ома.

Расчет резистора для подключения светодиодов на видео

какие формулы помогут вычислить сопротивление

В наше время светодиоды используются если не во всех, то в очень многих сферах деятельности. И несмотря на это, многие потребители едва ли понимают принципы работы светодиодов. Как и почему вообще работают светодиоды? И какую роль в этом процессе играют резисторы? Как произвести расчет резистора для светодиода? Постараемся разобраться.

Что такое резистор и сопротивление светодиода?

Резистором называется компонент электрической цепи, который характеризуется пассивностью и в лучшем случае обладает сопротивлением электрическому току. Другими словами, для такого устройства в любое время должен действовать закон Ома.



Главная функция резистора – энергичное сопротивление электротоку. Именно это качество делает резисторы необходимыми при создании систем искусственного освещения, в том числе и с применением светодиодов.

В каких случаях возможно подключение светодиода с помощью резистора?

Подключать светодиод с помощью резистора можно при условии, что эффективность схемы не является первостепенной целью. Самый простой пример – применение светодиода для индикации подсветки выключателя в электроприборе. В таком случае мощность потребления едва достигает 0.1 Вт, а яркость не ставится во главу угла. А вот при использовании светодиода с энергопотреблением более 1 Вт нужно обязательно убедиться, что блок питания обеспечивает стабилизированное напряжение. Если же напряжение схемы не стабилизировано, то все скачки и помехи будут негативно сказываться на работе светодиода.

Не менее актуальна схема питания через резистор в лабораторных условиях, когда есть задача тестирования новой модели светодиода.

Виды резисторов

Существует несколько классификаций резисторов, каждая из которых отличается признаков, по которому сравниваются разные виды устройств.

В зависимости от материала резистивного элемента выделяют следующие типы резисторов:

  • Металлофольговые;
  • Непроволочные;
  • Проволочные.

По способы защиты резисторы бывают:

  • Неизолированными;
  • Изолированными;
  • Вакуумными;
  • Герметизированными.

Назначение резисторов группирует устройства следующим образом:

  • Резисторы общего предназначения;
  • Высокочастотные;
  • Высокомегаомные;
  • Высоковольтные.

Расчет резистора для светодиода

Осуществить расчет резисторов по силам не только специалистам. Достаточно базовых знаний и понимания физики процесса. Чтобы определить необходимое сопротивление резисторов, нужно учитывать следующие важные факторы:

  • Маркировка на устройстве отображает так называемое напряжение падения, которое необходимо для расчета необходимого напряжения и для подбора резисторов.
  • Числовое значение напряжения определяется в виде разницы между напряжением агрегата и напряжением питания светодиода;
  • Чтобы рассчитать необходимое сопротивление, нужно разделить остаточное напряжение на величину тока, необходимую для бесперебойной работы системы.

Математический расчет сопротивления резистора

Согласно второму правилу Кирхгофа, можно составить равенство U = Ur + Uled, которое можно интерпретировать таким образом: U = I x R + I x Rled, где Rled – это дифференциальное сопротивление.

Значение Rled меняется вместе с изменением работы полупроводника. В данном случае соотношение переменных величин тока и напряжения определяет величину сопротивления.

Также есть смысл вывести формулу для вычисления сопротивления резистора: R = (U – Uled) / I, Ом. В данной формуле Uled – это паспортная величина для конкретного типа светодиода.

Как рассчитать резистор графическим способом?

При наличии ВАХ светодиода расчет резистора для светодиодов можно осуществить графическим методом, хотя такой способ и не очень распространен. Зная ток нагрузки, можно с помощью графика определить прямое напряжение. Необходимо с оси ординат (I) провести прямую до пересечения с кривой и опустить на ось абсцисс.

Особенности расчета

Каким бы ни было подключение резистора, всегда есть свои тонкости и нюансы. Постараемся разобраться, в чем особенности последовательного, параллельного и смешанного способов соединения.

Последовательное соединение

При последовательной схеме светодиоды расставляются друг за другом, и обычно достаточно одного резистора, если удастся корректно произвести расчет сопротивления. Это можно объяснить тем, что в электроцепи в каждом месте установки электроприбора имеется один и тот же ток, значение которого не изменяется.

Параллельное соединение



Часто бывает необходимость в подключении нескольких диодов к одному и тому же источнику. В теории можно использовать один токоограничивающий резистордля питания нескольких LED, соединенных параллельно.

Стоит отметить, что даже в «китайских» моделях производитель устанавливает отдельный ограничительный резистор. При общем балласте для нескольких LED значительно растет вероятность поломки диодов, излучающих свет.

Смешанное соединение

При выборе смешанного соединения схему следует рассчитывать отдельно для каждой последовательной цепи. Если количество и типы светодиодов одинаковы в каждой из последовательных цепей, расчет можно произвести единожды для любой группы диодов. Важно, чтобы все светодиоды были однотипными, как минимум, в пределах общей цепи.

Примеры расчетов сопротивления и мощности резистора

Рассмотрим пример расчета сопротивления резистора LED SMD 5050, при работе с которой следует учитывать некоторые конструкционные особенности светодиода, который включает три независимых кристалла.

При условии, что LED SMD 5050 одноцветный, напряжение на кристалле будет отличаться максимум на 0.1 В. Таким образом, светодиод может быть запитан от одного резистора, а три анода можно объединить в одну группу, три катода – соответственно, в другую. Для подключения SMD 5050 с параметрами ULED=3,3 В и ILED=0,02 А.

R = (5 – 3.3) / (0.02 х 3) = 28.3 Ом. Ближайший стандартный показатель составляет 30 Ом. К установке принимаем резистор с сопротивлением 30 Ом и мощностью 0.25 Вт.

Для максимального удобства и скорости проведения расчетов можно использовать специальный онлайн калькулятор расчет резистора. Этот инструмент дает возможность произвести расчет резисторов в кратчайшие сроки с минимальными затратами времени и сил.

Инструмент для расчета резисторов серии

LED — Apogeeweb

В электронике простейшая схема для питания светодиода использует источник напряжения с последовательно включенным резистором и светодиодом. Чтобы найти необходимый последовательный резистор, введите напряжение отдельного светодиода, желаемый ток и общее напряжение питания.

Следующие важные формулы для проектирования электроники:

Закон Ома

Для расчета резистора

где

В S — напряжение источника, измеренное в вольтах (В).
В f — падение напряжения на светодиодах, измеренное в вольтах (В).
I f — это ток через светодиод, измеренный в амперах (Ампер / А).
R — сопротивление, измеренное в Ом (Ом).

Этот калькулятор основан на калькуляторе закона Ома , но учитывает падение напряжения на светодиодах. Кроме того, ток через светодиод равен току резистора, потому что ток постоянный.Таким образом, вы сможете подобрать подходящий резистор для светодиодных светильников.

Люди тоже спрашивают (Q&A)

1. Как рассчитать резистор в серии светодиодов?
Значение правильного резистора для последовательных светодиодов — это напряжение питания (давление) за вычетом общего давления, потребляемого всеми выключенными светодиодами (падение напряжения на одном светодиоде, раз на общее количество светодиодов), этот ответ затем делится на ток светодиода (поток электронов), необходимый для схемы.

2. Должен ли резистор стоять до светодиода?
Это не важно! Резистор может быть установлен до или после светодиода, и он все равно будет его защищать. Видите ли … ток, который выходит из батареи, всегда равен току, который течет обратно в батарею. Ток через резистор такой же, как ток через светодиод.

3. Нужен ли резистор для светодиода? Резисторы
в схемах светоизлучающих диодов (СИД): СИД (светоизлучающий диод) излучает свет, когда через него проходит электрический ток.Балластный резистор используется для ограничения тока через светодиод и предотвращения его возгорания. Если источник напряжения равен падению напряжения светодиода, резистор не требуется.

4. Есть ли резисторы на положительной или отрицательной стороне светодиода?
Поскольку этот резистор используется только для ограничения тока в цепи, он может располагаться с любой стороны светодиода. Размещение резистора на положительной (анодной) стороне резистора не будет иметь никакого эффекта, чем размещение резистора на отрицательной (катодной) стороне светодиода.

5. В светодиодные ленты встроены резисторы?
Обычно в светодиодную ленту встроены резисторы, и вы просто обеспечиваете 12 В или 5 В, или что угодно, на что полоса рассчитана.

6. Светодиоды работают от постоянного или переменного тока?
В большинстве случаев светодиоды работают от источника постоянного тока. Светодиоды потребляют постоянный ток для получения света; при переменном токе светодиод будет гореть только тогда, когда ток течет в правильном направлении. Подача переменного тока на светодиод заставит его мигать и выключаться, а при высокой частоте светодиод будет гореть постоянно.

7. Куда идет резистор на светодиоде?
Резистор может быть с любой стороны светодиода, но он должен присутствовать. Когда два или более компонента включены последовательно, ток будет одинаковым для всех из них, поэтому не имеет значения, в каком порядке они расположены.

8. Зачем светодиодам нужны токоограничивающие резисторы?
Токоограничивающий резистор помогает смягчить эффект увеличения напряжения благодаря своей линейной ВАХ. Кроме того, резисторы ведут себя противоположно светодиодам в зависимости от их температуры — с повышением температуры увеличивается и сопротивление.

9. Нужен ли резистор для светодиода на 12 В?
Какой резистор нужен для того, чтобы зажечь светодиод с напряжением 12 В? Обычно вы хотите минимизировать потери, поэтому вы подключаете как можно больше светодиодов последовательно, чтобы потреблять предоставленное напряжение, затем вы используете резистор, чтобы ограничить ток до правильного значения. Белые светодиоды обычно используют 3,0 вольта.

10. Какой резистор мне нужен, чтобы понизить 12В до 5В?
Поместите два резистора последовательно со вторым номиналом резистора (5/7) первого номинала резистора.Поместите резисторы между 12В и землей, и тогда вы получите 5В в точке между ними. Это очень грубый способ сделать это. Он не регулируется, поэтому выходное напряжение будет зависеть от входного напряжения.

11. Резистор какого размера следует использовать со светодиодом?

Основы: Подбор резисторов для светодиодов

12. Как рассчитать резистор для светодиода?

Мы будем использовать следующую формулу для определения номинала резистора: резистор = (напряжение батареи — напряжение светодиода) / желаемый ток светодиода.Для типичного белого светодиода, который требует 10 мА при питании от 12 В, значения следующие: (12–3,4) /. 010 = 860 Ом. Чтобы использовать несколько светодиодов параллельно, просуммируйте текущие значения.

13. Какая формула для резистора?

Уравнение резистора серии

Rtotal = R 1 + R 2 + R 3 +… .. Rn и т. Д. Обратите внимание, что полное или эквивалентное сопротивление RT оказывает такое же влияние на схему, как и исходная комбинация резисторов. алгебраическая сумма отдельных сопротивлений.

14. Что произойдет, если не использовать резистор со светодиодом?

При подключении светодиода вы всегда должны использовать токоограничивающий резистор для защиты светодиода от полного напряжения. Если подключить светодиод напрямую к 5 В без резистора, светодиод будет перегружен, некоторое время будет очень ярким, а затем перегорит.

15. Нужны ли резисторы для светодиодных лент?

Помимо светодиодов, также необходим один или несколько токоограничивающих резисторов, чтобы гарантировать, что светодиодная лента не перейдет в режим перегрузки по току.Резистор также включен последовательно со светодиодами, и его значение сопротивления рассчитывается таким образом, чтобы он также потреблял примерно 3 вольта.

16. Как рассчитывается сопротивление светодиода?

Чтобы рассчитать резистор, необходимый для простой цепи светодиода, просто снимите падение напряжения с напряжения источника, а затем примените закон Ома.

17. Как выбрать резистор для светодиода?

В следующем примере светодиод с напряжением 2 вольта и силой тока 20 миллиампер должен быть подключен к источнику питания 12 вольт.Балластный резистор можно рассчитать по формуле: резистор должен иметь сопротивление 333 Ом. Если точное значение недоступно, выберите следующее значение, которое выше.

18. Каков максимальный ток для светодиода?

20 мА

Для светодиодов стандартного диаметра 5 мм максимальный ток обычно составляет 20 мА, поэтому значения 10 мА или 15 мА подходят для многих цепей.

19. Следует ли подключать светодиодные фонари последовательно или параллельно?

Компоненты серии

имеют одинаковый ток через них, но колеблющиеся напряжения.Вообще говоря, в большинстве светодиодных светильников используется последовательно-параллельная комбинация. В идеале, для надежности и согласованности освещения, было бы лучше иметь одну полосу светодиодов, все последовательно подключенные к драйверу постоянного тока.

20. Как рассчитать номинал резистора для серии светодиодов?

В этом видео объясняется, как рассчитать значение сопротивления светодиодов для последовательной и параллельной цепей. Перед использованием светодиодов в цепи очень важно выбрать правильное значение сопротивления, иначе светодиод может перегореть.

Калькулятор светодиодного резистора

| Автолюминация

Ссылки
Автомобильная замена Лампочки: Другой Освещение для автомобилей и мотоциклов: Светильники низкого напряжения И приспособления Освещение для грузовиков 4X4 RV и прицепов Бытовое, торговое и промышленное освещение Другие товары Ссылка:
1156 1157 1142 2357 7507 7225 Задний задний тормоз с байонетным тормозом, резервный сигнал поворота Светодиодные светильники и стробоскопы Светодиодные светильники и стробоскопы Полуприцепы, грузовики и грузовики Светодиоды Светильники для дома, двора и Сад ВЕЛ Индикаторы поворота омывателя лобового стекла и зеркал Характеристики
3157 3156 3457 4157 3057 Клиновой задний тормоз-сигнал поворота и задние лампы Проволока Light Bright NEON Glow Светодиодные ленты, светодиодные гирлянды.Вел Бары Просвет и боковой маркер Фары Светодиодные ленты, светодиодные гирлянды. Вел Бары Светодиодные мигалки, протекторы, нагрузка Эквалайзеры Turn Signal Fix Перекрестная ссылка
7443 7440 Клиновидный задний тормоз, указатели поворота и резервные лампы ВЕЛ Нео-неоновая гибкая неоновая световая трубка Соединители для светодиодных лент, Адаптеры и монтажное оборудование Хвостовая остановка работы и указатель поворота Фары MR11, MR16 GU10 Лампы Электрические контакты, розетки, Разъемы и предохранители Технические данные
194168 2825 W5W со стороны клина Маркер номерного знака и лампы освещения салона СПРЯТАННЫЙ Противотуманные фары и системы обратного света Модули управления и блоки питания Контрольные лампы Светодиодные светильники для дома и RV Светодиодные контроллеры, мигающие Модули, модули тормозов и диммеры Размеры лампы
37 74 Калибр и прибор Панельные и Neo-Wedge лампы Дневное время Комплекты ходовых огней (ДХО) и противотуманные фары Накладные расходы Освещение под шкафом _ Грузовики — Лодки и дома на колесах Накладные расходы Освещение кабины Трековые фонари Миниатюрные лампы для поездов и Запчасти Общая информация о лампах
3022 3122 561 578 6418 6411 Гирлянда с гирляндой Светодиодный индикатор винтового крепления и Акцентные светильники Светодиодные светильники для дома Лодка & RV Дневные ходовые огни (ДХО) Комплекты и противотуманные фары ВЕЛ Нео-неоновая гибкая неоновая световая трубка Универсальный программируемый пульт Контроллеры и переключатели для открывателей гаражных ворот Диаграммы приложений
Ba9s, E10, Ba7s, Малый Ba15s и байонетные лампы Bay15d Светодиодные и неоновые лампы Комплекты освещения днища и днища Светодиодный велосипед, Go Ped, Мотоцикл, Светильники для квадроциклов, лодок и домов на колесах Разъемы и втулки Электромагнитные индукционные лампы LVD Дискретный Необработанные светодиоды, резисторы и компоненты Основы и нити
1 Клин Стоп и Интерьер Лампочки ВЕЛ Индикаторы поворота омывателя лобового стекла и зеркал Светодиодный индикатор винтового крепления и Акцентные светильники Инверторы мощности — мощность Расходные материалы — Адаптеры питания Вел Расчет резисторов
Фары ДХО и противотуманные фары Накладные расходы Освещение кабины Светодиодные фонари Рабочие фонари и Лампочки Доставка
HID Systems Ангел Кольца-ореолы на глаза для фар Задние фонари и линзы Светодиодный велосипед, Go Ped, Мотоцикл, Светильники для квадроциклов, лодок и домов на колесах Заказы по почте
6 Вольт Antique — Винтажные лампы и 24 вольт ВЕЛ Мигающие модули затемнения и Wig-Wag Электрический провод и термоусадочные трубки Международная доставка
L1142 1076 1176 Лодочные и морские лампы Инверторы мощности — мощность Расходные материалы — Адаптеры питания Бег на мотоциклах и жилых автофургонах Фары, указатели поворота и указатели поворота FAQ’S
Лампы Dura Chrome Titanium Platinum Silver Vision Двухцветные лампы с обратным переключением Повороты ходовые огни Воздушные рожки Политики
Ксеноновые плазменные сверхбелые лампы Виниловая защитная пленка для Тонировка фар, задних фонарей и линз Визуальный поиск ламп
G4 T10 2-штырьковый, двухштырьковый Винил 3D Углеродное волокно Декоративная самоклеящаяся пленка Порядок поиска и отслеживание Число
Карта сайта
Canbus Безошибочные лампы BMW Mercedes Audi VW Volvo Dodge 5002S PY24W
Еженедельно Продажа предметов CarInfoTech

Поставщики средств беспроводной связи и ресурсы

О мире беспроводной связи RF

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи.На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д. Эти ресурсы основаны на стандартах IEEE и 3GPP.Он также имеет академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Читать дальше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета. • Система измерения столкновений • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды. • Система Smart Grid • Система умного освещения на базе Zigbee • Умная парковка на базе Zigbee • Система умной парковки на основе LoRaWAN


Статьи о беспроводной радиосвязи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. СПРАВОЧНЫЕ СТАТЬИ УКАЗАТЕЛЬ >>.


Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤


Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤


Основы и типы замирания. Читать дальше➤


Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G Архитектура сотового телефона. Читать дальше➤


Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в одном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤


5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP


Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ >>


Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G. Частотные диапазоны Учебник по миллиметровым волнам Волновая рама 5G мм Зондирование волнового канала 5G мм 4G против 5G Испытательное оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF


В этом руководстве GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.


RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP от 70 МГц до диапазона C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF-фильтра ➤Система VSAT ➤Типы и основы микрополосковой печати ➤ОсновыWaveguide


Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования ИУ на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.УКАЗАТЕЛЬ испытаний и измерений >>
➤Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест устройства на соответствие WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA


Волоконно-оптическая технология

Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи. Оптические компоненты INDEX >>
➤Учебник по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Каркасная конструкция ➤SONET против SDH


Поставщики беспроводных радиочастотных устройств, производители

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т. д.Производители RF компонентов >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор


MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды


* Общая информация о здоровье населения *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: часто мойте их.
2. КОЛЕНО: Откашляйтесь.
3. ЛИЦО: не трогайте его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга.
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, чтобы остановить распространение COVID-19, поскольку это заразное заболевание.


RF Беспроводные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц. Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤Калькулятор антенн Яги ➤ Калькулятор времени выборки 5G NR


IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB



СВЯЗАННЫЕ ЗАПИСИ


RF Wireless Учебники



Датчики разных типов


Поделиться страницей

Перевести страницу

Калькулятор светодиодных резисторов

— DMG Electech

Светодиод быстро становится новым чудом освещения железнодорожных и других моделистов, однако некоторым нужны резисторы, некоторым — драйверы, а, чтобы усложнить ситуацию, некоторые работают напрямую с напряжением.
Технология меняется каждый день, теперь крепления и формы меняются почти ежедневно. В следующем кратком и, как мы надеемся, простом описании мы попытаемся разгадать тайны, окружающие этот кажущийся магический источник освещения

Тайна раскрыта

Что такое светодиод, это просто диод (см. Глоссарий), который излучает свет, когда напряжение подается в прямом направлении, и его называют светоизлучающим диодом (отсюда и светодиод).
Светодиод имеет много преимуществ по сравнению с предыдущими лампами накаливания, например, для пшеничной колбы на 12 В потребуется 80 мА, тогда как для светодиода может потребоваться только 20 мА или меньше, другие преимущества и недостатки мы рассмотрим позже.

Светодиод — это полупроводниковый прибор, поэтому его можно классифицировать как управляемый током, НО, и он большой, но также довольно чувствителен к току и напряжению, превышающим расчетные уровни. Светодиод имеет почти бесконечный срок службы при правильной эксплуатации

.

Большинство «стандартных» светодиодов имеют так называемый прямой ток (обычно от 10 до 40 мА и напряжение обычно от 1,8 до 4 В. (Это может быть разным, поэтому проверьте спецификацию).

Это довольно сложно для среднего модельера, который, как правило, не хочет иметь степень в области электроники или изучать сложные вещи, поэтому давайте упростим это.

Хорошо, допустим, светодиоду нужно 2,2 В, а питание — 12 В, так что у нас есть 9,8 В, от которых нужно избавиться. но мы должны ограничить ток до 30 мА, чтобы резистор упал на 9,8 В и ограничил ток до 30 мА (или меньше)

, поэтому если мы разделим 9,8 В на 0,030, получится 326,6, поэтому нам понадобится резистор около 326,6 Ом

Математическая формула приведена ниже. Следует отметить, что это упрощенный расчет, и обычно подходит 0,25 Вт (см. Глоссарий).

Формула на самом деле довольно проста, но мы предоставили калькулятор выше, поэтому вам не нужно выполнять какие-либо математические вычисления

Проекты RC-CAM: LED Calculator


светодиод Калькулятор


Оптимизированный для приложений R / C


Вы? установка светодиодов на вашу модель ПДУ? Устал от пытаетесь выяснить номинал резистора светодиода? Если да, то пусть этот LED Calculator сделает всю работу за вас! В разделе «Обзор светодиодов» есть полезные советы по выбору. лучшие светодиоды для вашей модели.


Использование светодиодов на моделях с ПДУ стал очень популярным. Можно нарядить масштабную модель и новейшие светодиоды с высоким люменом настолько яркие, что идеально подходят для ночного времени летающий. Единственная проблема в том, что большинство людей немного озадачены токоограничивающим резистором. Каждый Светодиод нужен, но определение его сопротивления и мощности может сбивать с толку.Больше нет — этот онлайн-калькулятор превратит это рутинная работа в легкое дело.

Эта веб-страница основана на работе, проделанной Роб Арнольд, создатель светодиодного калькулятора общего назначения, который я нашел в Интернете. Хотя я добавил много новых функций, в основе кода javascript в основном его талантливая работа.

Если у вас есть экспериментировали со светодиодами, тогда я предлагаю вам перейти к калькулятор и приступайте к его использованию.Если светодиоды все еще немного горят загадка для вас, тогда, пожалуйста, продолжайте читать.

Основная информация о светодиодах

Светодиоды не на все как обычная «лампочка». У них нет нити накала, ни потому, что они не используют какие-либо другие традиционные методы для получения света. Вместо этого они являются родственниками обычных диодов (поэтому их называют Светоизлучающие диоды) и являются действительно твердотельными.Это означает, что если они не злоупотребляют чрезмерным током, вероятно, они прослужат дольше чем любой из нас, смертных.

светодиода на самом деле ток работающих устройства, а не напряжение устройств. Это означает, что вы можете безопасно использовать любое напряжение, которое выше чем прямое напряжение светодиода (подробнее об этом через минуту), пока как вы управляете током.Это назначение резистора. Итак, чтобы используйте светодиод, вам нужно будет установить резистор, ограничивающий ток, а затем подайте подходящее напряжение постоянного тока от батареи. В нашем приложении R / C ожидаемый напряжение батареи находится в диапазоне от 3,6 В до 24 В постоянного тока.

светодиода чувствительны к полярности, поэтому вам нужно будет наблюдать, как вы подключаете аккумулятор. Анод светодиода всегда положительный (+) и обычно определяется более длинным отрывом (есть исключения).На светодиодах с плоским пятно вокруг основания линзы, плоская метка ВСЕГДА указывает на катод провод, который подключается к отрицательной (-) клемме аккумуляторной батареи. Кстати, резистор может подключаться к любому проводу.

в один раз почти все светодиоды работали бы при напряжении около 2 В постоянного тока. Однако с введением новых цветов минимальные эксплуатационные напряжения, называемые прямым напряжением (Vf) , теперь повсюду карта (1.От 7 до 4,5 В постоянного тока). В отличие от лампочки, низкое напряжение не приводит к затемнению. Вместо этого, если напряжение батареи ниже Vf, свет не будет. Нада, Зип, Ноль. Важно отметить значение Vf светодиода. так как это значение понадобится, когда вы попытаетесь использовать калькулятор. Гадание — не идеальный вариант.

В в большинстве случаев вы будете использовать светодиод с Vf около 4 В постоянного тока для синего и белый и 2V для всех остальных цветов.Однако Фактическая стоимость будет указана в паспорте детали, которую вы купили. Ты может игнорировать спецификацию Reverse Voltage (Vr), поскольку это только важно, если вы используете светодиод на источниках питания переменного тока.

В целом говоря, чем выше ток, тем ярче будет светодиод. Операционная Выбранный вами ток почти всегда будет составлять от 20 до 30 мА. Выше токи используются на некоторых светодиодах, иногда до 50 мА.Но имейте в виду, что если выбранный ток чрезмерен, то деталь, к сожалению, отправится в рай диодов. Также высокие токи приведет к тому, что светодиод станет слишком горячим, что приведет к его потускнению. Моя точка зрения есть, не нажимайте на светодиодный ток, если вы не уверены, что знаете, что вы делают.

Как мне запитать мой светодиод?

Все модели R / C имеют бортовые аккумуляторы, которые являются отличным источником энергии для работы вашего Светодиоды.Обычно используется аккумуляторная батарея на 4,8 В или 6,0 В. приемник ПДУ, и вы можете просто поделиться этим напряжением со своими светодиодами. А если не сойти с ума, лишняя нагрузка на рюкзак минимальна.

Вместо подключение напрямую к аккумулятору, предпочтительный метод — использовать для светодиодов запасной серворазъем. получатель. Если у вас нет запасного выхода, просто используйте «Y» кабель-адаптер и светодиод должен делить выход с одним из сервоприводы.Нажатие в штекер сервопривода легко. Есть три провода; центральный положительный, а внешний коричневый или черный провод — отрицательный. Третий провод не используется светодиодом.

Использование серво выход на R / C приемнике особенно полезен с электрическими модели с питанием. Они часто используют батареи с напряжением 7,2 В и выше (что подходит для использования со светодиодами). Но, если вы подключитесь к сервоприводу приемника выходной сигнал, тогда яркость вашего светодиода будет такой же, как и у аккумуляторной батареи. используется в полете.Этот трюк использует Battery Eliminator. Цепь (BEC), которая находится в электронной системе управления скоростью двигателя (ESC).

Выход BEC обеспечивает регулируемое напряжение около 5 В, которое ваш приемник можете поделиться с вашими светодиодами. Однако не перегружайте БЭК слишком много ламп, иначе вы можете потерять контроль над своей моделью во время полета. В количество светодиодов, которые вы можете подключить, будет зависеть от текущего рейтинга BEC, количество ячеек, количество сервоприводов и потребление тока светодиодами.Пожалуйста, не спрашивайте у меня совета на сколько светодиодов может обрабатывать ваш ESC — я не знаю.

На рисунке справа показано, как пара светодиодов на законцовках крыла подключается к стандартному серворазъему дистанционного управления. Потому что он потребляет только 40 мА при использовании с Источник 5VDC, это простая схема может быть подключена к запасному каналу приемника или Y-образному соединителю с существующим сервоприводом.

Светодиоды чувствительный к полярности, в соответствии с «A» (анод) и «K» (катодные) обозначения.Резисторы включены последовательно с каждым светодиодом. Скоро вы увидите, как использовать светодиодный калькулятор для определения номиналы резисторов.

ВЕЛ Округлять

Доступны сотни вариантов светодиодов, поэтому поиск Те, кто хорошо справляется с освещением авиамоделей, — непростая задача. Пилоты ночного радиоуправления заинтересованы в хорошей яркости лампы (high mcd) и широком обзоре. угол.

Я купил десятки светодиодов от Mouser, Digi-Key, Супер яркий Светодиоды и электронная золотая жила. Я проверил их на яркость и размер пятна освещения. Я был удивлен, обнаружив, что многие из светодиодов не работали так хорошо, как ожидалось, по крайней мере, в тех случаях, когда данные листы намекали, что я должен был быть более впечатлен.

Мои простые тесты состоят из экрана проектора и переменного светодиодного источника тока.На По отдельности я наблюдал каждый светодиод в темной комнате. Я измерил размер пятна на фиксированном расстоянии и оценил яркость. Использование токов в диапазоне от 20 мА до 50 мА я определил наиболее эффективное значение (хорошее освещение выход при разумном токе). В конце тестов я назначил оценка каждого светодиода по шкале от 0 до 9 (0 = плохо, 9 = отлично).

В таблице ниже показаны результаты нескольких проверенных мною светодиодов.Не показанные были такой плохой выбор, что я не буду загромождать таблицу своими данными. Моя общая Оценка показана в разделе комментариев в таблица ниже.

Легенда : Зеленый = лучший выбор, Оранжевый = честный выбор, Фиолетовый = неудачный выбор, красный = не использовать.

Деталь No.

Источник

Цвет

Тип mcd

Угол обзора

Размер

Типичный мА

V f

Оценка / Комментарий

604-L7104VGC / H

Mouser

Зеленый

11000

34

3 мм

25 мА

3.7В

9 / Широкое пятно, очень высокая яркость. Рекомендуемые.

RL5-W6030

Супер Яркие светодиоды

Белый

6000

30

5 мм

25 мА

3.2В

8 / Широкое пятно, высокая яркость. Идеально для посадочных огней.

RL5-A7032

Супер Яркие светодиоды

Аква

7000

32

5 мм

20 мА

3.6В

8 / Среднее пятно, высокая яркость.

RL5-R8030

Супер Яркие светодиоды

Красный

8000

30

5 мм

20 мА

2.2В

8 / Среднее пятно, высокая яркость.

604-L7104QBC / D

Mouser

Синий

1500

25

3 мм

25 мА

3.5В

7 / Широкое пятно, высокая яркость. Хорош для законцовки крыла.
160-1512 Цифровой ключ Янтарь 1800 60 Кв. 7,6 мм 45 мА 2,2 В 7 / Огромный Точечный, средней яркости.

G12702

Электронный золотой рудник

Синий

3000

25

5 мм

25 мА

3.2В

7 / Широкое пятно, высокая яркость. Рекомендуемые.

RL5-W10015

Супер Яркие светодиоды

Белый

10000

15

5 мм

20 мА

3.4В

7 / Узкое пятно, очень высокая яркость. Подходит для использования стробоскопа.

604-L7114QWC / D

Mouser

Белый

3200

20

5 мм

25 мА

3.5В

7 / Среднее пятно, высокая яркость. Подходит для посадочных огней или стробоскопа.

RL5-G8045

Супер Яркие светодиоды

Зеленый

8000

45

5 мм

20 мА

3.5В

6 / Очень широкое пятно, средняя яркость.
604-L7104QWC / D

Mouser

Синий

2200

34

3 мм

20 мА

3.5В

6 / Широкое пятно, средняя яркость.

G12703

Электронный золотой рудник

Белый

2500

15

5 мм

25 мА

3.5В

6 / Узкое пятно, средняя яркость. Хороший стробоскоп.

G12993

Электронный золотой рудник

Желтый

3000

15

5 мм

20 мА

2.2В

5 / Среднее пятно, низкая средняя яркость.
MV8305 Цифровой ключ Желтый 2000 20 5 мм 20 мА 2,0 В 5 / Узкий пятно, средне-высокая яркость.

604-L53SRCE

Mouser

Красный

3500

30

5 мм

20 мА

1.9В

5 / Узкое пятно, средняя яркость.

604-L7104SRC / J

Mouser

Красный

2300

34

3 мм

20 мА

1.9В 4 / Среднее пятно, низкая средняя яркость.
CMD333UWC Цифровой ключ Белый 2000 20 5 мм 20 мА 3,8 В 4 / Средний точечный, средней яркости.

604-L7113SYC

Mouser

Желтый

1200

20

5 мм

20 мА

2.0В

4 / Узкое пятно, средняя яркость.

G12769

Электронный золотой рудник

Зеленый

3000

15

5 мм

20 мА

3.5В

4 / Узкое пятно, средняя яркость.

G12766

Электронный золотой рудник

Орг-Красный

4000

25

5 мм

20 мА

2.1В

4 / Среднее пятно, низкая средняя яркость.

604-L934SRCF

Mouser

Красный

1200

50

3 мм

20 мА

1.9В

3 / Среднее пятно, низкая яркость. Пропустите это.

604-L813SRCE

Mouser

Красный

3000

40

10 мм

20 мА

1.9В

3 / Огромный светильник. Меньше, чем ожидалось Точечный, средняя яркость. Пропускать Вот этот.
404-1114 Цифровой ключ Желтый 425 70 3 мм 20 мА 2,2 В 2 / широкий пятно, низкая яркость. Пропустите это.

G12922

Электронный золотой рудник

Светло-зеленый

?

?

5 мм

20 мА

2.2В

1 / Очень тусклый. Пропустите это.

604-L934SGC

Mouser

Зеленый

300

50

3 мм

20 мА

2.2В 1 / Узкое пятно, низкая яркость. Пропустите это.

Использование Калькулятор

Для использования калькулятор все, что вам нужно сделать, это ввести три простых параметра:

  1. Введите Напряжение батареи. Если вы используете выход BEC вашего ESC, введите 5VDC.
  2. Введите светодиоды спецификация прямого напряжения (Vf). Получите это из данных светодиода простыня. Если вы используете два светодиода в серии , подключенных строка, затем сложите все Vf вместе и введите ее как одно значение. Общие Vf должны быть меньше, чем напряжение вашего источника.
  3. Введите желаемый ток светодиода, который вы хотите использовать (20 мА подходит для большинства Приложения R / C). Не надо превышают максимальный номинальный ток, указанный в паспорте (уменьшите значение показано не менее 20%).
Как только вы предоставьте эту основную информацию, просто нажмите кнопку, и калькулятор сделает несколько полезных вещи:
  1. Он говорит вам каково расчетное значение токоограничивающего резистора.
  2. Он находит стандартный резистор номиналом из общепринятых предложений допусков 5%.
  3. Это предлагает стандартный минимум резистор мощность вы должны использовать.
  4. Это показывает вам цветовой код резистора.
  5. Это определяет рассеиваемая мощность светодиода и резистора. Вы будете предупреждены, если это кажется небезопасным.
  6. Он смотрит вверх номера деталей Mouser и Digi-Key для ты. Конечно, в этих деталях нет ничего особенного, так что возьмите их из Radio Shack, если хотите.

Боже, неужели получить что-нибудь лучше, чем это?


Шаг 1: Введите ваши требования



Остерегайтесь мелкого шрифта:

Вся информация предоставляется как есть. Я не даю никаких гарантий относительно его пригодности. Это означает что если вы воспользуетесь этим калькулятором, вы будете делать это по своему усмотрению (и Светодиоды) риск.Если вы обнаружите проблемы, сообщите мне о них.


Обратная связь:

Если у вас есть технические вопросы или комментарии по этому проекту, пожалуйста, опубликуйте его на rc-cam форум проекта.

© 2002-2016 RC-CAM, все права зарезервированный.

Светодиодный калькулятор

светодиодов со светодиодами SMD — Бесплатная загрузка и обзоры программного обеспечения

Светодиодный калькулятор резистора — решение вашей головной боли

Может ли светодиодный калькулятор решить ваши проблемы

работа со светодиодами? Конечно..

это так просто, просто введите информацию и нажмите кнопку «Рассчитать».

да так просто

Устали подбирать резистор для своих светодиодов?

у вас есть светодиоды и вы боитесь их повредить?

Вы работаете над хмелевыми проектами и вам нужно использовать светодиоды?

Вам не нравится математика расчета резистора вручную?

У вас есть резистор, и вы не знаете его номинала, или вам нужен резистор, но вы не знаете его цветовой код?

, тогда вы в нужном месте.

LED Resistor Calculator — идеальное решение для вас,

поставляется с огромным набором функций, но при этом сохраняет простоту и удобство использования.

LED Resistor Calculator — это инструмент для расчета подходящего резистора, ограничивающего последовательный ток, его номинальной мощности и рассеиваемой мощности светодиодов, резисторов и эффективного тока, проходящего через светодиод. Он рассчитает энергоэффективность токовой цепи и предложит подходящий стандартный резистор с допуском 5% (E24) или 10% (E12) для ваших светодиодов и покажет вам цветовую кодировку этого резистора, чтобы вы могли быстро его выбрать. , но он покажет требуемую номинальную мощность резистора, чтобы вы могли надежно выбрать мощность резистора.

Покажет вам схему цепи с рассчитанными значениями действующего тока, напряжения и сопротивления. Он поддерживает режим одного светодиода, режим светодиодов серии

и режим параллельных светодиодов. Он содержит готовый список стандартных светодиодов, просто выберите светодиод из списка, и он автоматически заполнит его значения для вас, так что

вы можете выполнить работу быстро и безупречно, вы также можете добавить свои собственные светодиоды в список для быстрого и легкого доступа.

LED Calculator также содержит преобразователь цветового кода резистора, который поможет вам получить значение неизвестного резистора, просто используя его цвета, и наоборот.

Вы можете получить цветовой код номинала резистора, который вы хотите, просто введя требуемое значение резистора, и он даст вам ближайшее стандартное значение резистора, а также вы получите его цветовой код напрямую.

Приложение сообщит вам, является ли введенный вами резистор стандартным или нет, и какой стандартный резистор ближайший из имеющихся.

Он поддерживает 4-полосные резисторы, которые являются наиболее распространенными вариантами.

Не забудьте попробовать привлекательные темы. Яркие цвета и потрясающий внешний вид.

ОСОБЕННОСТИ ВКЛЮЧАЮТ:

— чистый пользовательский интерфейс

— выпадающий список со стандартными светодиодами

— вы можете добавить свои собственные светодиоды

— вычисляет стандартное и действительное значение резистора

— полностью регулируемый источник и напряжение и ток светодиода

— Простота использования

— Одиночный светодиод, последовательные светодиоды, режимы параллельных светодиодов

— Автоматическое определение неоптимальной схемы и автоматическая оптимизация энергоэффективности и потребления

— Дизайн материалов с потрясающими настраиваемыми темами

— Темная тема для ночи режим использования

— Схематическое изображение с расчетными значениями

— Показать цветовую кодировку резистора

— Предлагаемую мощность резистора

— Рассчитывает рассеиваемую мощность резистора

— Рассчитывает рассеиваемую мощность светодиодов

— Рассчитывает общую рассеиваемую мощность цепи

— Расчет энергоэффективности цепи

— Подробная информация о схеме

— Регулируемый резистор допуск 5% (E24) и 10% (E12)

— Уведомление о недостаточном напряжении

— Уведомление о том, что резистор не требуется

— Значение резистора для преобразователя цветовой кодировки

— Цветовой код резистора для преобразователя значения сопротивления

— Стандартный резистор поиск стоимости

— Вы можете легко поделиться своими результатами нажатием кнопки

— Вы можете запросить новые функции в любое время из приложения;)

— * NO ADS

* Запуск приложения без рекламы — огромная задача усилия с нашей стороны, поэтому, пожалуйста, поддержите как можно больше *

Доступно на:

— английском

— арабском

— испанском

— португальском

— русском

— немецком

— французском

— индонезийском

— датский

** Если вам нравится это приложение, вы можете помочь нам перевести приложение на ваш родной язык, используя ссылку на проект ниже:

https: // poeditor.com / join / project / sapcSTpH0r

Мы будем благодарны за вашу помощь.

Спасибо!

Калькулятор сопротивления светодиодов

Светодиодное сопротивление

Значение резистора XXXX Ом
Рекомендации по мощности XXXX Вт


Рассчитать Прозрачный
⚠️ Сообщить о проблеме

светодиода являются частью каждого праздника в нашей жизни. Мы используем их как для украшения нашего игрушечного домика, так и для огромных сценических декораций.По мере продвижения в этом посте о калькуляторе сопротивления светодиодов мы узнаем многие аспекты, связанные со светодиодами и вычислениями, связанными с ними.

Что такое светодиоды?

Светоизлучающие диоды или, как их обычно называют, диоды, излучающие свет. Они состоят из полупроводниковых компонентов, которые отвечают за излучение от них цветного света.

Почему для излучения света выбирают полупроводники?

Электроны — это основные частицы, которые отвечают за излучение энергии в форме света.В зависимости от их проводимости материалы делятся на три основные категории:

  • Проводники: они полностью проводят через себя электричество.
  • Изоляторы: они никогда не пропускают через себя ток.
  • Полупроводники: они проводят электричество в определенных состояниях и не проводят в остальных состояниях.

Преимущество полупроводников в том, что мы можем регулировать количество их электрического потока, контролируя их концентрацию легирования и их рабочую температуру.

Одним из таких устройств, работающих по принципу полупроводников, является диод. Основное преимущество диодов в том, что они проводят только в одном направлении и не проводят в другом.

Почему диоды излучают свет?

Диоды содержат свободные электроны и дырки. При подаче энергии через источник электрической энергии электроны падают в дыры и теряют свою энергию в виде пакетов, называемых фотонами, которые представляют собой не что иное, как свет, который мы видим. Длина волны излучаемого таким образом света зависит от энергии, теряемой электронами, которая определяется типом полупроводникового материала.

Таким образом, в светодиодах электрическая энергия преобразуется в энергию света.

Это явление, при котором светодиод излучает свет под действием внешней электрической энергии, известно как электролюминесценция.

Почему разные светодиоды излучают разные цвета света?

Как уже упоминалось, энергия, теряемая электроном, зависит от типа используемого полупроводника. Например:

  • Кремниевые и германиевые диоды излучают энергию в виде тепла.
  • Полупроводники из фосфида арсенида галлия и фосфида галлия излучают энергию в виде света.

Кроме того, существует связь между цветом излучаемого света и типом полупроводника:

  • Красный свет — фосфор
  • Greenlight — фосфид галлия
  • Желтый и оранжевый свет — фосфид алюминия, индия, галлия

Светодиоды также состоят из других полупроводниковых материалов, таких как селенид цинка, нитрид галлия, карбид кремния, арсенид галлия.

Зачем светодиодам резисторы?

резисторов для светодиодов необходимы для ограничения тока, генерируемого внутри светодиода.Это необходимо как:

Связь между входным напряжением и током, генерируемым в диоде, является экспоненциальной. Любое изменение входного напряжения может привести к тому, что светодиод будет генерировать большой ток. Часто это может привести к повреждению самого светодиода. Следовательно, резистор добавляется до светодиода в цепи.

Резистор выбран потому, что:

Для резистора соотношение между входным напряжением и генерируемым током всегда линейно, согласно закону Ома. Следовательно, подключение резистора перед светодиодом гарантирует, что в светодиод может поступать безопасное количество тока.

Примечание. Сами по себе светодиоды не имеют сопротивления. Следовательно, когда вы подключаете сопротивление и светодиод в цепь, общее сопротивление — это значение резисторов, которые присутствуют в цепи.

По какой формуле рассчитывается номинал резистора светодиода?

Номинал резистора, который должен быть подключен к светодиоду, зависит от следующих факторов:

  • Напряжение питания, В с
  • Прямой ток (I f ) светодиода, который является максимальным током, который может безопасно проходить через светодиод
  • Прямое напряжение (В f ) светодиода, которое представляет собой падение напряжения на светодиоде при воздействии на него номинального прямого тока (I f )

Количество (n) светодиодов, включенных последовательно или параллельно во всей цепи.Таким образом:

Значение резистора светодиода R = ( В с — В f ) / I f , когда в цепи один светодиод.

Если светодиоды соединены последовательно, то номинал резистора светодиода R = (Vs — (V f x n)) / I f

Если светодиоды соединены параллельно, то значение резистора светодиода будет R = (В с — В f ) / (I f x n)

Какие бывают светодиоды?

На основе их электрических свойств можно выделить три типа светодиодов:

  • Светодиоды высокой мощности: они работают с токами в диапазоне от сотен миллиампер до ампера или выше.
  • Миниатюрные светодиоды: они работают при токе около 2 миллиампер.
  • Светодиоды
  • , управляемые переменным током: они являются последними на рынке и могут работать от переменного тока без необходимости преобразования постоянного тока.

В чем преимущества и недостатки светодиодов?

  • Светодиоды могут работать при очень низком напряжении и токе. Приблизительно для работы светодиодов достаточно 1-2 вольт и 5-20 миллиампер.
  • Они маленькие, портативные и легкие.
  • Доступны в широком диапазоне цветов и форм.
  • Они не излучают ультрафиолетовый свет.
  • Они прочные и выдерживают вибрации и удары.
  • Их эффективность и надежность высоки.
  • Они выделяют меньше тепла по сравнению с другими типами лампочек.
  • Им требуется меньше проводки и низкие эксплуатационные расходы.
  • Их яркость и интенсивность высоки.
  • Они легко программируются и управляются.
  • Срок службы более 20 лет.
  • Они не требуют много времени на прогрев и обеспечивают мгновенное освещение.

Однако следует соблюдать осторожность, чтобы они не подвергались воздействию избыточного входного напряжения или тока. Иначе они очень легко повредятся.

Каковы области применения светодиодов?

С момента своего изобретения светодиоды резко выросли по своей эффективности и мощности благодаря развитию технологий. Сегодня светодиоды используются не только в декоративных лампах и светофорах, но и во многих сферах применения:

  • Архитектура здания и фасады
  • Интерьеры для офисов, гостиниц, торговых центров и т. Д.
  • Промышленное назначение
  • Здравоохранение
  • Освещение уличное и наружное
  • Освещение жилых помещений
  • Молния для садоводства

Как вам поможет бесплатный онлайн-калькулятор сопротивления светодиодов от CalculatorHut?

CalculatorHut — это центр бесплатных онлайн-калькуляторов. Он содержит более 100 бесплатных онлайн-калькуляторов во многих категориях: научные, медицинские и другие. Они разработаны, чтобы упростить вам вычисления.

Калькулятор сопротивления светодиода

— один из 100+ бесплатных онлайн-калькуляторов CalculatorHut. Он специально разработан, чтобы упростить для вас расчет сопротивления светодиодов. Все, что вам нужно сделать, это выбрать цвет светодиода, который вы хотите, указать значения других параметров в отведенных местах. Вы можете мгновенно найти номинал резистора, который вам нужно выбрать для соответствующей схемы.

Это так дружелюбно, не правда ли? То же самое и с другими бесплатными онлайн-калькуляторами CalculatorHut.Ознакомьтесь с нашим широким ассортиментом калькуляторов по физике, химии, финансам, здравоохранению, автомобилестроению и другим.

Вы также можете получить любой из калькуляторов в виде виджетов в своем блоге или на веб-сайте. Напишите нам на [email protected], и мы предоставим вам виджет совершенно бесплатно!

Знаете ли вы, что этот огромный набор бесплатных онлайн-калькуляторов можно носить в кармане? да. CalculatorHut также имеет бесплатное приложение! Загрузите приложение CalculatorHut на свой мобильный и наслаждайтесь простыми вычислениями!

С CalculatorHut научные расчеты просты и легки! Удачных расчетов!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
