Как узнать мощность трансформатора по габаритам

Габаритную мощность трансформатора можно приблизительно узнать по сечению магнитопровода. Правда, ошибка может составлять до 50%, и это связано с рядом факторов. Габаритная мощность напрямую зависит от конструктивных особенностей магнитопровода, качества и толщины используемой стали, размера окна, величины индукции, сечения провода обмоток и даже качества изоляции между отдельными пластинами.

Чем дешевле трансформатор, тем ниже его относительная габаритная мощность.
Конечно, можно путём экспериментов и расчетов определить максимальную мощность трансформатора с высокой точностью, но смысла большого в этом нет, так как при изготовлении трансформатора, всё это уже учтено и отражено в количестве витков первичной обмотки.

Так что, при определении мощности, можно ориентироваться по площади сечения набора пластин проходящего через каркас или каркасы, если их две штуки.

P = B * S² / 1,69

P – мощность в Ваттах,
B – индукция в Тесла,
S – сечение в см²,
1,69 – постоянный коэффициент.

расчет мощности трансформатора по габаритам
расчет мощности трансформатора по габаритам

Пример:

Сначала определяем сечение, для чего перемножаем размеры А и Б.

S = 2,5 * 2,5 = 6,25 см²

Затем подставляем размер сечения в формулу и получаем мощность. Индукцию я выбрал 1,5Tc, так как у меня броневой витой магнитопровод.

P = 1,5 * 6,25² / 1,69 = 35 Ватт

Если требуется определить необходимую площадь сечения манитопровода исходя из известной мощности, то можно воспользоваться следующей формулой:

S = ²√ (P * 1,69 / B)

Пример:

Нужно вычислить сечение броневого штампованного магнитопровода для изготовления трансформатора мощностью 50 Ватт.

S = ²√ (50 * 1,69 / 1,3) = 8см²

О величине индукции можно справиться в таблице. Не стоит использовать максимальные значения индукции, так как они могут сильно отличаться для магнитопроводов различного качества.

Максимальные ориентировочные значения индукции

Тип магнитопровода Магнитная индукция мах (Тл) при мощности трансформатора (Вт)
5-10 10-50 50-150 150-300 300-1000
Броневой штампованный 1,2 1,3 1,35 1,35 1,3
Броневой витой 1,55 1,65 1,65 1,65 1,6
Кольцевой витой 1,7 1,7 1,7 1,65 1,6

Видео: Как определить мощность трансформатора, несколько способов

Описание нескольких способов определения мощности 50 Гц трансформаторов.

Расчет габаритной мощности трансформатора по сердечнику

Kc — коэффициент заполнения сечения сердечника сталью

Коэффициенты заполнения для пластинчатых сердечников указаны в скобках при изоляции пластин лаком или фосфатной пленкой.

Коэффициент заполнения окна Кm при Рвых, [Вт]
15 — 50 150 — 300 Броневая (пластинчатая) 100-10000,19-0,250,25-0,260,26-0,270,27-0,300,30-0,33
до 1000,15-0,270,27-0,290,29-0,320,32-0,340,34-0,38
Кольцевая0,18 — 0,200,20-0,260,26-0,270,27-0,28
Конструкция магнитопровода Коэффициент заполнения Кс п ри толщине стали, мм
0,08 0,1 0,15 0,2 0,35
Броневая (пластинчатая)0,7(0,75)0,85 (0,89)0,9 (0,95)
Броневая (ленточная)0,870,900,910,93
Кольцевая0,850,88

При первоначальном расчете необходимо соблюдать условие — Pгаб ≥ P

вых, если это условие не выполняется то при расчете уменьшите ток или напряжение вторичной обмотки.

После того как Вы определились с габаритной мощностью трансформатора, можно приступить к расчету напряжения одного витка:

Расчет габаритной мощности трансформатора по сердечнику

где Sc — площадь поперечного сечения сердечника, f — рабочая частота (50 Гц), B — магнитная индукция выбирается из таблицы, в зависимости от конструкции магнитопровода и Pвых.

Теперь определяем число витков первичной обмотки:

w1=U1/u1

где U1 напряжение первичной обмотки, u1 — напряжение одного витка.

Число витков каждой из вторичных обмоток находим из простой пропорции:

Расчет габаритной мощности трансформатора по сердечнику

где w1 — кол-во витков первичной обмотки, U1 напряжение первичной обмотки, U2 напряжение вторичной обмотки.

Определим мощность потребляемую трансформатором от сети с учетом потерь:

Р1 = Рвых / η

где η — КПД трансформатора.

Определяем величину тока в первичной обмотке трансформатора:

I1 = P1/U1

Определяем диаметры проводов обмоток трансформатора:

d = 0,632*√ I

где d — диаметр провода, мм, I — ток обмотки, А (для первичной и вторичной обмотки).

Расчет габаритной мощности трансформатора по сердечникуРасчет габаритной мощности трансформатора по сердечнику
Онлайн калькулятор расчета трансформатора мощностью от 5 до 1000Вт

После определения диаметра провода, следует учитывать, что диаметр провода рассчитывается без изоляции, воспользуйтесь таблицей данных обмоточных проводов для определения диаметра провода с изоляцией.

Таблица данных обмоточных проводов.

Расчет габаритной мощности трансформатора по сердечникуСиловой трансформатор является нестандартным изделием, которое часто применяется радиолюбителями, промышленности и при конструировании многих бытовых приборов. Под этим понятием подразумевается намоточное устройство, изготовленное на металлическом сердечнике, набранном из пластин электротехнической стали. Стандартными являются немногие подобные изделия, поэтому чаще всего радиолюбители изготавливают их самостоятельно. Поэтому весьма актуален вопрос: как выполнить расчет трансформатора по сечению сердечника калькулятор использовав для этого?

Необходимые сведения

Для изготовления намоточного изделия необходимо руководствоваться множеством сведений. От этого напрямую будет зависеть качество, срок службы готового блока питания. Следует грамотно подойти к процессу расчета, учесть такие показатели, как магнитную индуктивность, КПД и плотность тока. Иначе изделие получится ненадежным и скоро выйдет из строя. К основным характеристикам следует отнести:

  • Входное напряжение сети. Оно зависит от источника, к которому будет подключен трансформатор. Стандартными являются: 110 В, 220 В, 380 В, 660 В. На практике оно может быть любым, что зависит от характеристик промежуточных цепей.
  • Расчет габаритной мощности трансформатора по сердечникуВыходное напряжение трансформатора — величина, требуемая для обеспечения стабильной работы потребителя. Часто требуется изготовить изделие с несколькими номиналами или с регулируемым напряжением. Тогда необходимо учитывать максимальную его величину.
  • Ток в нагрузке. При фиксированном значении рассчитываются жесткие характеристики устройства, но часто требуется обеспечить регулируемую величину, тогда потребуется учесть максимальную его величину.
  • Частота сети. У нас применяется европейский стандарт, то есть 50 Гц.
  • Мощность нагрузки. Это не основной параметр, потому что ее можно определить по напряжению и току.
  • Количество выходных обмоток. В некоторых электронных приборах используются блоки питания с несколькими выходными напряжениями. Для изготовления силовой электроники используется в основном один номинал, например, для сварочных трансформаторов.

Также потребуется учесть тип сердечника, потому что от его конструкции напрямую зависит принцип расчета показателей изделия. Существует много разновидностей как конструкций, так и материалов. Если учитывать последние нет смысла из-за незначительных погрешностей, то форма и размеры имеют большое значение. Поэтому необходимы разные алгоритмы расчета, что зависит от этого критерия. Начнем с самого простого и распространенного.

Не всегда требуется расчет вести с требуемых данных. Нередко в наличии есть какое-то железо, тогда потребуется определить мощность трансформатора по сечению магнитопровода. Программы онлайн, имеющиеся в интернете, позволяют определять параметры любым порядком.

Расчет броневого трансформатора

Расчет габаритной мощности трансформатора по сердечникуРаспространен вид трансформаторов, используемый практически во всех устройствах от зарядных аппаратов для шуруповертов, заканчивая боками питания магнитофонов. В процессе эксплуатации всех этих устройств часто возникают поломки в питателе, связанные со сгоревшим намоточным изделием. Тогда для его восстановления потребуется перемотка, но это проблемы не решает.

Часто требуется увеличить мощность источника, тогда как рассчитать трансформатор, чтобы его железо не перегревалось? Потребуется выбрать железо больших размеров и использовать более толстый провод. Такой ход поможет сохранить работоспособность устройства и даже улучшить характеристики, сделав его стабильнее и устойчивее при скачках напряжений в сети.

К сожалению, не все производители учитывают этот фактор, а ведь наша сеть неустойчива и регулярно в ней наблюдаются помехи в виде высоковольтных игольчатых импульсов. Также возникают ситуации, когда наблюдается просадка сети до 170 В, что характерно в зимний период. Тогда необходимо предусмотреть запас по напряжению как минимум на 40−45%, увеличив мощность и компенсационного стабилизатора. Часто такие ситуации наблюдаются в частном секторе.

Вернемся к расчету Ш-образного трансформатора на ШП-сердечнике. Принцип будет одинаков и с сердечником типа ПЛ при условии размещения обмотки на средней части. Для чего потребуется выполнить следующие шаги:

  • Расчет габаритной мощности трансформатора по сердечникуОпределить площадь поперечного сечения средней части сердечника. Она выражается буквой S сеч. и находится из произведения ее сторон. Взяв линейку, измеряем параметры сечения, перемножаем и получаем значение в квадратных сантиметрах.
  • На следующем этапе решается вопрос, как рассчитать мощность трансформатора. Это расчетная величина, которую можно определить, возведя S сеч. в квадрат. Значение будет измеряться в Вт и обозначаться буквой «P».
  • При расчете мощности сердечника необходимо учитывать тип использованных пластин. Например, если были применены для набора Ш-20, то общая толщина сердечника должна быть 30 мм при мощности в 36 Вт. Если для трансформатора были использованы пластины Ш-30, то толщина набора будет достаточно в 20 мм, а при использовании Ш-24 — 25 мм. Существуют справочные таблицы, в которых можно найти мощность трансформатора по сечению магнитопровода для конкретной ситуации. Для обеспечения наилучшей стабильности работы источников питания следует использовать железо с избытком мощности как минимум на 25%. То есть, если ранее была расчетная мощность равна 6 Вт, то для надежности работы и исключения насыщения сердечника следует брать в расчет как минимум 8 Вт. Это обязательное условие. Если использовать магнитопровод с меньшей площадью сечения сердечника, то трансформатор быстро выйдет из строя, потому что железо окажется в насыщении, что приведет к увеличению токов в обмотках.
  • На следующем этапе необходимо определиться с количеством обмоток. Для современных транзисторных устройств достаточно будет всего одной или сдвоенной со средней точкой. Поэтому рассмотрим пример расчета именно такого трансформатора. Для этого потребуется воспользоваться понятием «вольт на виток». Значение определяется следующим образом: W /В=(50÷70) / S сеч. Формула справедлива только для сердечников типа ШП и П. Л. При расчете первичной и вторичной обмоток потребуется взять произведение полученного отношения и входного напряжения: W1 = W / B∙U1, W2 = 1,2 ∙ W /B∙U2.
  • Выполняется расчет и выбор диаметра провода. Он выбирается исходя из хорошего теплоотвода и изоляции, для чего рекомендуется применять ПЭЛ или ПЭВ, покрытые лаком. Определить его размер можно по формуле: d =0,7∙√ I. Величина выражается в мм. Провод выбирается с небольшим запасом до 4−6%.

Все программы расчета трансформаторов позволяют находить параметры изделий в любом порядке. Они используют стандартные алгоритмы, по которым выводятся значения. При необходимости можно создать собственный калькулятор с помощью таблиц Excel. Подобным образом работает и калькулятор расчета трансформатора на стержневом сердечнике.

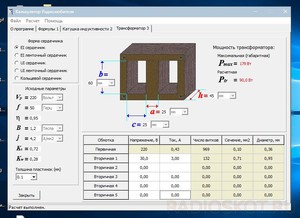

Программы для расчета

Известно много программ, которые предлагают онлайн расчет параметров любого трансформатора на броневом или стержневом сердечнике. Одной из таких может стать сервис на сайте «skrutka». Для определения характеристик потребуется указать ряд следующих данных:

  • Расчет габаритной мощности трансформатора по сердечникувходное напряжение — U1;
  • выходное напряжение — U2;
  • ширину пластины — а;
  • толщину стопки — b ;
  • частоту сети — Гц;
  • габаритная мощность — В*А;
  • КПД;
  • магнитную индуктивность магнитопровода — Тл;
  • плотность тока в обмотках — А/мм кв.

Последние 4 величины являются табличными, поэтому потребуется воспользоваться справочником.

Необходимо грамотно и ответственно отнестись к расчету параметров трансформатора, потому что от качества выполненной работы будет зависеть и качество функционирования вашего блока питания. Не всегда стоит надеяться на программы, в них могут быть ошибки. Выберите один или несколько параметров и пересчитайте их вручную по ранее приведенным формулам. Если получится примерно равное значение, то результат можно считать правильным.

Понравилась статья? Поделиться с друзьями:

Adblock detector

Как рассчитать мощность трансформатора — примеры расчета

рассчитываем мощность трансформатора При проектировании трансформатора, основной параметр устройства представлен показателями его мощности.

Зная, как рассчитать мощность трансформатора, можно самостоятельно выбрать и приобрести качественный прибор, позволяющий преобразовывать напряжение в большие или меньшие значения.

Как рассчитать мощность трансформатора

Особенность работы стандартного трансформатора представлена процессом преобразования электроэнергии переменного тока в показатели переменного магнитного поля и наоборот. Самостоятельный расчет трансформаторной мощности может быть выполнен в соответствии с сечением сердечника и в зависимости от уровня нагрузки.

расчет обмотки

Расчет обмотки преобразователя напряжения и его мощности

По сечению сердечника

Электромагнитный аппарат имеет сердечник с парой проводов или несколькими обмотками. Такая составляющая часть прибора, отвечает за активное индукционное повышение уровня магнитного поля. Кроме всего прочего, устройство способствует эффективной передаче энергии с первичной обмотки на вторичную, посредством магнитного поля, которое концентрируется во внутренней части сердечника.

Параметрами сердечника определяются показатели габаритной трансформаторной мощности, которая превышает электрическую.

Расчетная формула такой взаимосвязи:

Sо х Sс = 100 х Рг / (2,22 х Вс х А х F х Ко х Кc), где

  • Sо — показатели площади окна сердечника;
  • Sс — площадь поперечного сечения сердечника;
  • Рг — габаритная мощность;
  • Bс — магнитная индукция внутри сердечника;
  • А — токовая плотность в проводниках на обмотках;
  • F — показатели частоты переменного тока;
  • Ко — коэффициент наполненности окна;
  • Кс — коэффициент наполненности сердечника.

Показатели трансформаторной мощности равны уровню нагрузки на вторичной обмотке и потребляемой мощности из сети на первичной обмотке.

Самые распространенные разновидности трансформаторов производятся с применением Ш —образного и П — образного сердечников.

По нагрузке

При выборе трансформатора учитывается несколько основных параметров, представленных:

  • категорией электрического снабжения;
  • перегрузочной способностью;
  • шкалой стандартных мощностей приборов;
  • графиком нагрузочного распределения.

В настоящее время типовая мощность трансформатора стандартизирована.

трансформаторы

Варианты трансформаторов

Чтобы выполнить расчет присоединенной к трансформаторному прибору мощности, необходимо собрать и проанализировать данные обо всех подключаемых потребителях. Например, при наличии чисто активной нагрузки, представленной лампами накаливания или ТЭНами, достаточно применять трансформаторы с показателями мощности на уровне 250 кВА.

В системах электрического снабжения показатели трансформаторной мощности приборов должны позволить обеспечивать стабильное питание всех потребителей электроэнергии.

Определение габаритной мощности трансформатора

Показатели габаритной мощности трансформатора могут быть приблизительно определены в соответствии с сечением магнитопровода. В этом случае уровень погрешности часто составляет порядка 50%, что обусловлено несколькими факторами.

Трансформаторная габаритная мощность находится в прямой зависимости от конструкционных характеристик магнитопровода, а также качественных показателей материала и толщины стали. Немаловажное значение придаётся размерам окна, индукционной величине, сечению проводов на обмотке, а также изоляционному материалу, который располагается между пластинами.

устройство трансформатора

Схема трансформатора

Безусловно, вполне допустимо экспериментальным и стандартным расчётным способом выполнить самостоятельное определение максимальной трансформаторной мощности с высоким уровнем точности. Однако, в приборах заводского производства такие данные учтены, и отражаются количеством витков, располагающихся на первичной обмотке.

Таким образом, удобным способом определения этого показателя является оценка размеров площади сечения пластин: Р = В х S² / 1,69

В данной формуле:

  • параметром P определяется уровень мощности в Вт;
  • B — индукционные показатели в Тесла;
  • S — размеры сечения, измеряемого в см²;
  • 1,69 — стандартные показатели коэффициента.

Индукционная величина — табличные показатели, которые не могут быть максимальными, что обусловлено риском значительного отличия магнитопроводов с разным уровнем качественных характеристик.

При выборе прибора, преобразующего показатели напряжения, следует помнить, что более дешевые трансформаторы обладают невысокой относительной габаритной мощностью.

Расчет понижающего трансформатора

Выполнить самостоятельно расчет показателей мощности для однофазного трансформатора понижающего типа – достаточно легко. Поэтапное определение:

  • показателей мощности на вторичной трансформаторной обмотке;
  • уровня мощности на первичной трансформаторной обмотке;
  • показателей поперечного сечения трансформаторного сердечника;
  • фактического значения сечения трансформаторного сердечника;
  • токовых величин на первичной обмотке;
  • показателей сечения проводов на первичной и вторичной трансформаторных обмотках;
  • количества витков на первичной и вторичной обмотках;
  • общего числа витков на вторичных обмотках с учетом компенсационных потерь напряжения в кабеле.

На заключительном этапе определяются показатели площади окна сердечника и коэффициента его обмоточного заполнения. Определение сечения сердечника, как правило, выражается посредством его размеров, в соответствии с формулой: d1=А х В, где «А» — это ширина, а «В» — толщина.

Следует отметить, что при самостоятельном расчете, необходимо увеличивать количество витков на вторичной обмотке примерно на 5-10%.

Упрощенный расчет 220/36 В

Стандартный трансформатор с 220/36 В, представлен тремя основными компонентами в виде первичной и вторичной обмотки, а также магнитопровода. Упрощенный расчет силового трансформатора включает в себя определение сечения сердечника, количества обмоточных витков и диаметра кабеля. Исходные данные для простейшего расчета представлены напряжением на первичной U1 и на вторичной обмотке – U2, а также током на вторичной обмотке или I2.

В результате упрощенного расчета устанавливается зависимость между сечением сердечника Sсм², возведенным в квадрат и общей трансформаторной мощностью, измеряемой в Вт. Например, прибором с сердечником, имеющим сечение 6,0 см², легко «перерабатывается» мощность в 36 Вт.

трансформатор понижающий

Понижающий трансформатор

При расчете используются заведомо известные параметры в виде мощности и напряжения на вторичной цепи, что позволяет вычислить токовые показатели первичной цепи. Одним из важных параметров является КПД, не превышающий у стандартных трансформаторов 0,8 единиц или 80%.

подключение трансформатораСами занимаетесь установкой электрооборудования? Схема подключения трансформатора представлена на нашем сайте.

Подозреваете, что трансформатор неисправен? О том, как проверить его мультиметром, вы можете почитать тут.

Чем отличается трансформатор от автотрансформатора, вы узнаете из этой темы.

Показатели полной или полезной мощности многообмоточных трансформаторов, являются суммой мощностей на всех вторичных обмотках прибора. Знание достаточно простых формул позволяет не только легко произвести расчёт мощности прибора, но также самостоятельно изготовить надежный и долговечный трансформатор, функционирующий в оптимальном режиме.

Видео на тему

Расчет мощности трансформатора по сечению сердечника

Простейший расчет силового трансформатора позволяет найти сечение сердечника, число витков в обмотках и диаметр провода. Переменное напряжение в сети бывает 220 В, реже 127 В и совсем редко 110 В. Для транзисторных схем нужно постоянное напряжение 10 — 15 В, в некоторых случаях, например для мощных выходных каскадов усилителей НЧ — 25÷50 В. Для питания анодных и экранных цепей электронных ламп чаще всего используют постоянное напряжение 150 — 300 В, для питания накальных цепей ламп переменное напряжение 6,3 В. Все напряжения, необходимые для какого-либо устройства, получают от одного трансформатора, который называют силовым.

Силовой трансформатор выполняется на разборном стальном сердечнике из изолированных друг от друга тонких Ш-образных, реже П-образных пластин, а так же вытыми ленточными сердечниками типа ШЛ и ПЛ (Рис. 1).

Его размеры, а точнее, площадь сечения средней части сердечника выбираются с учетом общей мощности, которую трансформатор должен передать из сети всем своим потребителям.

Упрощенный расчет устанавливает такую зависимость: сечение сердечника S в см², возведенное в квадрат, дает общую мощность трансформатора в Вт.

Например, трансформатор с сердечником, имеющим стороны 3 см и 2 см (пластины типа Ш-20, толщина набора 30 мм), то есть с площадью сечения сердечника 6 см², может потреблять от сети и «перерабатывать» мощность 36 Вт. Это упрощенный расчет дает вполне приемлемые результаты. И наоборот, если для питания электрического устройства нужна мощность 36 Вт, то извлекая квадратный корень из 36, узнаем, что сечение сердечника должно быть 6 см².

Например, должен быть собран из пластин Ш-20 при толщине набора 30 мм, или из пластин Ш-30 при толщине набора 20 мм, или из пластин Ш-24 при толщине набора 25 мм и так далее.

Сечение сердечника нужно согласовать с мощностью для того, чтобы сталь сердечника не попадала в область магнитного насыщения. А отсюда вывод: сечение всегда можно брать с избытком, скажем, вместо 6 см² взять сердечник сечением 8 см² или 10 см². Хуже от этого не будет. А вот взять сердечник с сечением меньше расчетного уже нельзя т. к. сердечник попадет в область насыщения, а индуктивность его обмоток уменьшится, упадет их индуктивное сопротивление, увеличатся токи, трансформатор перегреется и выйдет из строя.

В силовом трансформаторе несколько обмоток. Во-первых, сетевая, включаемая в сеть с напряжением 220 В, она же первичная.

Кроме сетевых обмоток, в сетевом трансформаторе может быть несколько вторичных, каждая на свое напряжение. В трансформаторе для питания ламповых схем обычно две обмотки — накальная на 6,3 В и повышающая для анодного выпрямителя. В трансформаторе для питания транзисторных схем чаще всего одна обмотка, которая питает один выпрямитель. Если на какой-либо каскад или узел схемы нужно подать пониженное напряжение, то его получают от того же выпрямителя с помощью гасящего резистора или делителя напряжения.

Число витков в обмотках определяется по важной характеристике трансформатора, которая называется «число витков на вольт», и зависит от сечения сердечника, его материала, от сорта стали. Для распространенных типов стали можно найти «число витков на вольт», разделив 50—70 на сечение сердечника в см:

Так, если взять сердечник с сечением 6 см², то для него получится «число витков на вольт» примерно 10.

Число витков первичной обмотки трансформатора определяется по формуле:

Это значит, что первичная обмотка на напряжение 220 В будет иметь 2200 витков.

Число витков вторичной обмотки определяется формулой:

Если понадобится вторичная обмотка на 20 В, то в ней будет 240 витков.

Теперь выбираем намоточный провод. Для трансформаторов используют медный провод с тонкой эмалевой изоляцией (ПЭЛ или ПЭВ). Диаметр провода рассчитывается из соображений малых потерь энергии в самом трансформаторе и хорошего отвода тепла по формуле:

Если взять слишком тонкий провод, то он, во-первых, будет обладать большим сопротивлением и выделять значительную тепловую мощность.

Так, если принять ток первичной обмотки 0,15 А, то провод нужно взять 0,29 мм.

Многие электронные и радиотехнические устройства получают питание от нескольких источников постоянного напряжения. Они относятся к так называемым вторичным источникам питания. В качестве первичных источников выступают сети переменного тока, напряжением 127 и 220 вольт, с частотой 50 Гц. Для обеспечения аппаратуры постоянным напряжением, вначале требуется выполнить повышение или понижение сетевого напряжения до необходимого значения. Чтобы получить требуемые параметры, необходимо произвести расчет трансформатора, который выполняет функцию посредника между электрическими сетями и приборам, работающими при постоянном напряжении.

Расчет силового трансформатора

Для точного расчета трансформатора требуются довольно сложные вычисления. Тем не менее, существуют упрощенные варианты формул, используемые радиолюбителями при создании силовых трансформаторов с заданными параметрами.

В начале нужно заранее рассчитать величину силы тока и напряжения для каждой обмотки. С этой целью на первом этапе определяется мощность каждой повышающей или понижающей вторичной обмотки. Расчет выполняется с помощью формул: P2 = I2xU2; P3 = I3xU3;P4 = I4xU4, и так далее. Здесь P2, P3, P4 являются мощностями, которые выдают обмотки трансформатора, I2, I3, I4 – сила тока, возникающая в каждой обмотке, а U2, U3, U4 – напряжение в соответствующих обмотках.

Определить общую мощность трансформатора (Р) необходимо отдельные мощности обмоток сложить и полученную сумму умножить на коэффициент потерь трансформатора 1,25. В виде формулы это выглядит как: Р = 1,25 (Р2 + Р3 + Р4 + …).

Исходя из полученной мощности, выполняется расчет сечения сердечника Q (в см2). Для этого необходимо извлечь квадратный корень из общей мощности и полученное значение умножить на 1,2: . С помощью сечения сердечника необходимо определить количество витков n, соответствующее 1 вольту напряжения: n= 50/Q.

На следующем этапе определяется количество витков для каждой обмотки. Вначале рассчитывается первичная сетевая обмотка, в которой количество витков с учетом потерь напряжения составит: n1 = 0,97 xnxU1. Вторичные обмотки рассчитываются по следующим формулам: n2 = 1,03 x n x U2; n3 = 1,03 x n x U3;n4 = 1,03 x n x U4;…

Любая обмотка трансформатора имеет следующий диаметр проводов:
где I – сила тока, проходящего через обмотку в амперах, d – диаметр медного провода в мм. Определить силу тока в первичной (сетевой) обмотке можно по формуле: I1 = P/U1.Здесь используется общая мощность трансформатора.

Далее выбираются пластины для сердечника с соответствующими типоразмерами. В связи с этим, вычисляется площадь, необходимая для размещения всей обмотки в окне сердечника. Необходимо воспользоваться формулой: Sм = 4 x (d1 2 n1 + d2 2 n2 +d3 2 n3 + d4 2 n4 + …), в которой d1, d2, d3 и d4 – диаметр провода в мм, n1, n2, n3 и n4 – количество витков в обмотках. В этой формуле берется в расчет толщина изоляции проводников, их неравномерная намотка, место расположения каркаса в окне сердечника.

Полученная площадь Sм позволяет выбрать типоразмер пластины таким образом, чтобы обмотка свободно размещалась в ее окне. Не рекомендуется выбирать окно, размеры которого больше, чем это необходимо, поскольку это снижает нормальную работоспособность трансформатора.

Заключительным этапом расчетов будет определение толщины набора сердечника (b), осуществляемое по следующей формуле: b = (100 xQ)/a, в которой «а» – ширина средней части пластины. После выполненных расчетов можно выбирать сердечник с необходимыми параметрами.

Как рассчитать мощность трансформатора

Чаще всего необходимость расчета мощности трансформатора возникает при работе со сварочной аппаратурой, особенно когда технические характеристики заранее неизвестны.

Мощность трансформатора тесно связана с силой тока и напряжением, при которых аппаратура будет нормально функционировать. Самым простым вариантом расчета мощности будет умножение значения напряжения на величину силы тока, потребляемого устройством. Однако на практике не все так просто, прежде всего из-за различия в типах устройств и применяемых в них сердечников. В качестве примера рекомендуется рассматривать Ш-образные сердечники, получившие наиболее широкое распространение, благодаря своей доступности и сравнительно невысокой стоимости.

Для расчета мощности трансформатора понадобятся параметры его обмотки. Эти вычисления проводятся по такой же методике, которая рассматривалась ранее. Наиболее простым вариантом считается практическое измерение обмотки трансформатора. Показания нужно снимать аккуратно и максимально точно. После получения всех необходимых данных можно приступать к расчету мощности.

Ранее, для определения площади сердечника применялась формула: S=1,3*√Pтр. Теперь же, зная площадь сечения магнитопровода, эту формулу можно преобразовать в другой вариант: Ртр = (S/1,3)/2. В обеих формулах число 1,3 является коэффициентом с усредненным значением.

Расчёт трансформатора по сечению сердечника

Конструкция трансформатора зависят от формы магнитопровода. Они бывают стержневыми, броневыми и тороидальными. В стержневых трансформаторах обмотки наматываются на стержни сердечника. В броневых – магнитопроводом только частично обхватываются обмотки. В тороидальных конструкциях выполняется равномерное распределение обмоток по магнитопроводу.

Для изготовления стержневых и броневых сердечников используются отдельные тонкие пластины из трансформаторной стали, изолированные между собой. Тороидальные магнитопроводы представляют собой намотанные рулоны из ленты, для изготовления которых также используется трансформаторная сталь.

Важнейшим параметром каждого сердечника считается площадь поперечного сечения, оказывающая большое влияние на мощность трансформатора. КПД стержневых трансформаторов значительно превышает такие же показатели у броневых устройств. Их обмотки лучше охлаждаются, оказывая влияние на допустимую плотность тока. Поэтому в качестве примера для расчетов рекомендуется рассматривать именно эту конструкцию.

В зависимости от параметров сердечника, определяется значение габаритной мощности трансформатора. Она должна превышать электрическую, поскольку возможности сердечника связаны именно с габаритной мощностью. Эта взаимная связь отражается и в расчетной формуле: Sо хSс = 100 хРг /(2,22 * Вс х j х f х kох kc). Здесь Sо и Sс являются соответственно площадями окна и поперечного сечения сердечника, Рг – значение габаритной мощности, Вс – показатель магнитной индукции в сердечнике, j – плотность тока в проводниках обмоток, f – частота переменного тока, kо и kc – коэффициенты заполнения окна и сердечника.

Как определить число витков обмотки трансформатора не разматывая катушку

При отсутствии данных о конкретной модели трансформатора, количество витков в обмотках определяется при помощи одной из функций мультиметра.

Мультиметр следует перевести в режим омметра. Затем определяются выводы всех имеющихся обмоток. Если между магнитопроводом и катушкой имеется зазор, то сверху всех обмоток наматывается дополнительная обмотка из тонкого провода. От количества витков будет зависеть точность результатов измерений.

Один щуп прибора подключается к концу основной обмотки, а другой щуп – к дополнительной обмотке. По очереди выполняются измерения всех обмоток. Та из них, у которой наибольшее сопротивление, считается первичной. Полученные данные позволяют выполнить расчет трансформатора и вместе с другими параметрами выбрать наиболее оптимальную конструкцию для конкретной электрической цепи.

Сайт для радиолюбителей

Если у Вас есть некий трансформаторный сердечник, из которого нужно сделать трансформатор, то необходимо замерить сердечник (как показано на рисунке), а так же замерить толщину пластины или ленты.

Первым делом необходимо рассчитать площадь сечения сердечника — Sc (см²) и площадь поперечного сечения окна — Sо (см²).

Для тороидального трансформатора:

  • Sc = H * (D – d)/2
  • S = π * d 2 / 4

Для Ш и П — образного сердечника:

Определим габаритную мощность нашего сердечника на частоте 50 Гц:

  • η — КПД трансформатора,
  • Sc — площадь поперечного сечения сердечника, см 2 ,
  • So — площадь поперечного сечения окна, см 2 ,
  • f — рабочая частота трансформатора, Гц,
  • B — магнитная индукция, T,
  • j — плотность тока в проводе обмоток, A/мм 2 ,
  • Km — коэффициент заполнения окна сердечника медью,
  • Kc — коэффициент заполнения сечения сердечника сталью.

При расчете трансформатора необходимо учитывать, что габаритная мощность трансформатора должна быть больше расчетной электрической мощности вторичных обмоток.

Исходными начальными данными для упрощенного расчета являются:

  • напряжение первичной обмотки U1
  • напряжение вторичной обмотки U2
  • ток вторичной обмотки l2
  • мощность вторичной обмотки Р2 =I2 * U2 = Рвых
  • площадь поперечного сечения сердечника Sc
  • площадь поперечного сечения окна So
  • рабочая частота трансформатора f = 50 Гц

КПД (η) трансформатора можно взять из таблицы, при условии что Рвых = I2 * U2 (где I2 ток во вторичной обмотке, U2 напряжение вторичной обмотки), если в трансформаторе несколько вторичных обмоток, что считают Pвых каждой и затем их складывают.

Величина Суммарная мощность вторичных обмоток Рвых, [Вт]
2-15 15-50 50-150 150-300 300-1000
КПД 0,76-0,88 0,88-0,92 0,92-0,95 0,95-0,96

B — магнитная индукция выбирается из таблицы, в зависимости от конструкции магнитопровода и Pвых.

Конструкция магнитопровода Магнитная индукция Вмах, [Тл] при Рвых, [Вт]
5 — 15 15 — 50 50 — 150 150 — 300 300 — 1000
Броневая (пластинчатая) 1,1-1,3 1,3 1,3-1,35 1,35 1,35 — 1,2
Броневая (ленточная) 1,55 1,65 1,65 1,65 1,65
Кольцевая 1,7 1,7 1,7 1,65 1,6

j — плотность тока в проводе обмоток , так же выбирается в зависимости от конструкции магнитопровода и Pвых.

Конструкция магнитопровода Плотность тока J, [а/мм кв.] при Рвых, [Вт]
5- 15 15 — 50 50 — 150 150 — 300 300 — 1000
Броневая (пластинчатая) 3,9 — 3,0 3,0 — 2,4 2,4 — 2,0 2,0 — 1,7 1,7 — 1,4
Броневая (ленточная) 3,8 — 3,5 3,5 — 2,7 2,7 — 2,4 2,4 — 2,3 2,3 — 1,8
Кольцевая 5 — 4,5 4,5 — 3,5 3,5 3,0

Km — коэффициент заполнения окна сердечника медью

Kc — коэффициент заполнения сечения сердечника сталью

Коэффициенты заполнения для пластинчатых сердечников указаны в скобках при изоляции пластин лаком или фосфатной пленкой.

Коэффициент заполнения окна Кm при Рвых, [Вт]
15 — 50 150 — 300 Броневая (пластинчатая) 100-1000 0,19-0,25 0,25-0,26 0,26-0,27 0,27-0,30 0,30-0,33
до 100 0,15-0,27 0,27-0,29 0,29-0,32 0,32-0,34 0,34-0,38
Кольцевая 0,18 — 0,20 0,20-0,26 0,26-0,27 0,27-0,28
Конструкция магнитопровода Коэффициент заполнения Кс п ри толщине стали, мм
0,08 0,1 0,15 0,2 0,35
Броневая (пластинчатая) 0,7(0,75) 0,85 (0,89) 0,9 (0,95)
Броневая (ленточная) 0,87 0,90 0,91 0,93
Кольцевая 0,85 0,88

При первоначальном расчете необходимо соблюдать условие — Pгаб ≥ Pвых, если это условие не выполняется то при расчете уменьшите ток или напряжение вторичной обмотки.

После того как Вы определились с габаритной мощностью трансформатора, можно приступить к расчету напряжения одного витка:

где Sc — площадь поперечного сечения сердечника, f — рабочая частота (50 Гц), B — магнитная индукция выбирается из таблицы, в зависимости от конструкции магнитопровода и Pвых.

Теперь определяем число витков первичной обмотки:

w1=U1/u1

где U1 напряжение первичной обмотки, u1 — напряжение одного витка.

Число витков каждой из вторичных обмоток находим из простой пропорции:

где w1 — кол-во витков первичной обмотки, U1 напряжение первичной обмотки, U2 напряжение вторичной обмотки.

Определим мощность потребляемую трансформатором от сети с учетом потерь:

Р1 = Рвых / η

где η — КПД трансформатора.

Определяем величину тока в первичной обмотке трансформатора:

I1 = P1/U1

Определяем диаметры проводов обмоток трансформатора:

d = 0,632*√ I

где d — диаметр провода, мм, I — ток обмотки, А (для первичной и вторичной обмотки).

Онлайн калькулятор расчета трансформатора мощностью от 5 до 1000Вт

После определения диаметра провода, следует учитывать, что диаметр провода рассчитывается без изоляции, воспользуйтесь таблицей данных обмоточных проводов для определения диаметра провода с изоляцией.

Таблица данных обмоточных проводов.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Расчет мощности трансформатора по сечению сердечника Ссылка на основную публикацию Расчет мощности трансформатора по сечению сердечника Мой Инструмент

Adblock detector

Как узнать мощность трансформатора. Определение мощности трансформатора. Способы определения мощности трансформатора

Меня неоднократно спрашивали о том, как определить мощность 50Гц трансформатора не имеющего маркировки, попробую рассказать и показать на паре примеров.

Вообще способов определения мощности 50Гц трансформатора есть довольно много, я перечислю лишь некоторые из них.

1. Маркировка.
Иногда на трансформаторе можно найти явное указание мощности, но при этом данное указание может быть незаметно с первого взгляда.
Вариант конечно ну очень банальный, но следует сначала поискать.

2. Габаритная мощность сердечника.
Есть таблицы, по которым можно найти габаритную мощность определенных сердечников, но так как сердечники выпускались весьма разнообразных конфигураций размеров, а кроме того отличались по качеству изготовления, то таблица не всегда может быть корректна.
Да и найти их не всегда можно быстро. Впрочем косвенно можно использовать таблицы из описаний унифицированных трансформаторов.

3. Унифицированные трансформаторы.
Еще при союзе, да и впрочем после него, было произведено огромное количество унифицированных трансформаторов, их вы можете распознать по маркировке начинающейся на ТПП, ТН, ТА.
Если ТА распространены меньше, то ТПП и ТН встречаются весьма часто.

Например берем трансформатор ТПП270.

Находим описание маркировки данной серии и в описании находим наш трансформатор, там будет и напряжения, и токи и мощность.
В раздел документация я выложил это описание в виде PDF файла. Кстати там же можно посмотреть размеры сердечников трансформаторов и определить мощность по его габаритам, сравнив со своим. Если ваш трансформатор имеет немного больший размер, то вполне можно пересчитать, так как мощность трансформатора прямо пропорциональна его размеру.

На трансформаторе ТН61 маркировка почти не видна, но она есть 🙂

Для него есть отдельное описание, я его также выложил у себя в блоге.

Иногда трансформатор имеет маркировку, но найти по ней что либо вразумительное невозможно, увы, таблицы для таких трансформаторов большая редкость.

4. Расчет мощности по диаметру провода.
Если никаких данных нет, то можно определить мощность исходя из диаметра проводов обмоток.
Можно измерить первичную обмотку, но иногда она бывает недоступна.

В таком случае измеряем диаметр провода вторичной обмотки.
В примере диаметр составляет 1.5мм.
Дальше все просто, сначала узнаем сечение провода.
1.5 делим на 2, получаем 0.75, это радиус.
0.75 умножаем на 0.75, а получившийся результат умножаем на 3.14 (число пи), получаем сечение провода = 1.76мм.кв

Значение плотности тока принято принимать равным 2.5 Ампера на 1мм.кв. В нашем случае 1.76 умножаем на 2.5 и получаем 4.4 Ампера.
Так как трансформатор рассчитан на выходное напряжение 12 Вольт, это мы знаем, а если не знаем, то можем измерить тестером, то 4.4 умножаем на 12, получаем 52.8 Ватта.
На бумажке указана мощность 60 Ватт, но сейчас часто мотают трансформаторы с заниженным сечением обмоток, потому по ольшому счету все сходится.

Иногда на трансформаторе бывает написано не только количество витков обмоток, а и диаметр провода. но к этому стоит относиться скептически, так как наклейки могут ошибаться.

В этом примере я сначала нашел доступный для измерения участок провода, немного поднял его так, чтобы можно было подлезть штангенциркулем.

А когда измерил, то выяснил что диаметр провода не 0.355, а 0.25мм.
Попробуем применить вариант расчета, который я приводил выше.
0.25/2=0.125
0.125х0.125х3.14=0.05мм.кв
0.05=2.5=0.122 Ампера
0.122х220 (напряжение обмотки) = 26.84 Ватта.

Кроме того вышеописанный способ отлично подходит в случаях, когда вторичных обмоток несколько и измерять каждую просто неудобно.

5. Метод обратного расчета.
В некоторых ситуациях можно использовать программу для расчета трансформаторов. В этих программах есть довольно большая база сердечников, а кроме того они могут считать произвольные конфигурации размеров исходя из того, что мы можем измерить.
Я использую программу Trans50Hz.

Сначала выбираем тип сердечника. в основном это варианты кольцевой, Ш-образный ленточный и Ш-образный из пластин.

Слева направо — Кольцевой, ШЛ, Ш.
В моем примере я буду измерять вариант ШЛ, но таким же способом можно выяснить мощность и других типов трансформаторов.

Шаг 1, измеряем ширину боковой части магнитопровода.

Заносим измеренное значение в программу.

Шаг 2, ширина магнитопровода.

Также заносим в программу.

Шаг 3, ширина окна.
Здесь есть два варианта. Если есть доступ к окну, то просто измеряем его.

Если доступа нет, то измеряем общий размер, затем вычитаем четырехкратное значение, полученное в шаге 1, а остаток делим на 2.
Пример — общая ширина 80мм, в шаге 1 было 10мм, значит из 80 вычитаем 40. Осталось еще 40, делим на 2 и получаем 20, это и есть ширина окна.

Вводим значение.

Шаг 4, длина окна.
По сути это длина каркаса под провод, часто его можно измерить без проблем.

Также вводим это значение.

После этого нажимаем на кнопку — Расчет.

И получаем сообщение об ошибке.

Дело в том, что в программе изначально были заданы значения для расчета мощного трансформатора.
Находим выделенный пункт и меняем его значение на такое, чтобы мощность (напряжение умноженное на ток) не превысило нашу ориентировочную габаритную мощность.
Можно туда вбить хоть 1 Вольт и 1 Ампер, это неважно, я выставил 5 Вольт.

Заново нажимаем на кнопку Расчет и получаем искомое, в данном случае программа посчитала, что мощность нашего магнитопровода составляет 27.88 Ватта..
Полученные данные примерно сходятся с расчетом по диаметру провода, тогда я получил 26.84 Ватта, значит метод вполне работает.

5. Измерение максимальной температуры.
Обычные (железные) трансформаторы в работе не должны нагреваться выше 60 градусов, это можно использовать и в расчете мощности.
Но здесь есть исключения, например трансформатор блока бесперебойного питания может иметь большую мощность при скромных габаритах, это обусловлено тем, что работает он кратковременно и он раньше отключится, чем перегреется. Например в таком варианте его мощность может быть 600 Ватт, а при длительной работе всего 400.
Еще есть китайские производители, которые бывает используют в дешевых адаптерах трансформаторы "маломерки", которые греются как печки, это ненормально, часто реальная мощность трансформатора может быть в 1.2-1.5 раза меньше заявленной.

Чтобы измерить мощность вышеуказанным способом, берем любую нагрузку, лампочки, резисторы и т.п. Как вариант, можно использовать электронную нагрузку, но в этом случае подключаем ее через диодный мост с фильтрующим конденсатором.
Ждем примерно с час, если температура не превысила 60, то увеличиваем нагрузку. Дальше думаю процедура понятна.
Есть правда небольшая оговорка, температура трансформатора может заметно отличаться в зависимости от того, есть ли корпус и насколько он большой, но зато дает весьма точный результат. Единственный минус, тест очень долгий.

Подобные трансформаторы я использую в последние 10-15 лет крайне редко, потому они лежат где нибудь на дальних полках балкона и когда искал, наткнулся на весьма любопытные индикаторы, ИН-13. Покупал для индикатора уровня в усилитель, но так и забросил в итоге. Теперь вот нашел и думаю, что из них можно сделать, возможно у вас есть идеи и предложения. В случае интересной идеи, попробую сделать и показать процесс в виде обзора.

На этом все, а в качестве дополнения видео по определению габаритной мощности трансформатора.

Изготовление сетевого трансформатора. — Гитарное оборудование — Каталог статей

Для блока питания нужен трансформатор и Дима из мастерской Lumenus indi расскажет, как его рассчитать и намотать.

Так же, на Pikabu Вы можете почитать про его блок питания. Ссылка.

Limenus indi вКонтакте.

Наверно это некрасиво, но я скопирую статью, по которой был снят этот ролик к себе на сайт, что бы она всегда была доступна пользователям канала.

Наиболее распространённые типы магнитопроводы изображены на рисунке.

Ш-образные пластинчатые сердечники, аналогичны расчету Ш-образного ленточного сердечника.

Тороидальный трансформатор может использоваться при мощностях от 30 до 1000 Вт, когда требуется минимальное рассеяние магнитного потока или когда требование минимального объема является первостепенным. Имея некоторые преимущества в объеме и массе перед другими типами конструкций трансформаторов, тороидальные являются вместе с тем и наименее удобными в изготовлении.

Исходными начальными данными для упрощенного расчета являются:

  • напряжение первичной обмотки U1;
  • напряжение вторичной обмотки U2;
  • ток вторичной обмотки I2;

1.Расчет трансформатора

Расчет габаритной мощности трансформатора

При выборе железа для трансформатора надо учитываять, чтобы габаритная мощность трансформатора была строго больше расчетной электрической мощности вторичных обмоток.

Мощность вторичной обмотки Р2 = I2 * U2 = Рвых

Если обмоток много, то мощность, отдаваемая трансформатором, определяется суммой мощностей всех вторичных обмоток (Рвых).

Другими словами — габаритная мощность трансформатора — это мощность которую способно «вынести» железо. Прежде чем перейти к формуле, сделаем несколько оговорок:

  • Главный качественный показатель силового трансформатора для радиоаппаратуры это его надежность. Следствие надежности — это минимальный нагрев трансформатора при работе (иными словами он должен быть всегда холодным!) и минимальная просадка выходных напряжений под нагрузкой (иными словами, трансформатор должен быть «жестким»).
  • В расчетах примем КПД трансформатора 0,95
  • Так как речь в статье пойдет об обычном сетевеом трансформаторе, примем рабочую частоту равной 50Гц.
  • Учитывая то, что нам нужен надежный трансформатор, и учитывая то, что напряжение в сети может иметь отклонения от 220 вольт до 10%, принимаем В=1,2 Тл
  • Плотность тока принимаем 3,5 А/мм2
  • Коэффициент заполнения сердечника сталью принимаем 0,95
  • Коэффициент заполнения окна принимаем 0,45

Исходя из принятых допущений, формула для расчета габаритной мощности у нас примет вид:


Р=1.9 * Sc * So


Где:
Sc и So — площади поперечного сечения сердечника и окна, соответственно [кв. см];

2. Определение количества витков в обмотках.

Прежде всего рассчитываем количество витков в первичной обмотке. Расчёт одинаков, для всех типов сердечников.

Упрощенная формула выглядит так:


W=(40 * U )/ Sc

Где:
Sc — площадь поперечного сечения сердечника в квадратных сантиметрах; U — напряжение первичной обмотки в Вольтах;

Количество витков во вторичной обмотке можно расчитать по этой же формуле, увеличив число витков примерно на 5% (КПД трансформатора), но можно поступить проще: после того как намотана первичка — наматываем поверх нее 10 витков и измеряем напряжение. Зная какое напряжение требуется получить на выходе трансформатора и зная какое напряжение приходится на 10 витков — определяем необходимое число витков.

3. Расчет диаметра провода.

Рассчитываем диаметры проводов обмоток исходя из протекающих в них токов по следующим формулам (для меди, серебра или алюминия):

Дополнительная таблица по диаметрам провода.

Как узнать мощность трансформатора?

Определение мощности силового трансформатора

Для изготовления трансформаторных блоков питания необходим силовой однофазный трансформатор, который понижает переменное напряжение электросети 220 вольт до необходимых 12-30 вольт, которое затем выпрямляется диодным мостом и фильтруется электролитическим конденсатором.

Эти преобразования электрического тока необходимы, поскольку любая электронная аппаратура собрана на транзисторах и микросхемах, которым обычно требуется напряжение не более 5-12 вольт.

Чтобы самостоятельно собрать блок питания, начинающему радиолюбителю требуется найти или приобрести подходящий трансформатор для будущего блока питания. В исключительных случаях можно изготовить силовой трансформатор самостоятельно. Такие рекомендации можно встретить на страницах старых книг по радиоэлектронике.

Но в настоящее время проще найти или купить готовый трансформатор и использовать его для изготовления своего блока питания.

Трансформатор ТП114-163М

Полный расчёт и самостоятельное изготовление трансформатора для начинающего радиолюбителя довольно сложная задача. Но есть иной путь. Можно использовать бывший в употреблении, но исправный трансформатор. Для питания большинства самодельных конструкций хватит и маломощного блока питания, мощностью 7-15 Ватт.

Если трансформатор приобретается в магазине, то особых проблем с подбором нужного трансформатора, как правило, не возникает. У нового изделия обозначены все его главные параметры, такие как мощность, входное напряжение, выходное напряжение, а также количество вторичных обмоток, если их больше одной.

Но если в ваши руки попал трансформатор, который уже поработал в каком-либо приборе и вы хотите его вторично использовать для конструирования своего блока питания? Как определить мощность трансформатора хотя бы приблизительно? Мощность трансформатора весьма важный параметр, поскольку от него напрямую будет зависеть надёжность собранного вами блока питания или другого устройства. Как известно, потребляемая электронным прибором мощность зависит от потребляемого им тока и напряжения, которое требуется для его нормальной работы. Ориентировочно эту мощность можно определить, умножив потребляемый прибором ток (Iн на напряжение питания прибора (Uн). Думаю, многие знакомы с этой формулой ещё по школе.

P=Uн * Iн

,где Uн – напряжение в вольтах; Iн – ток в амперах; P – мощность в ваттах.

Рассмотрим определение мощности трансформатора на реальном примере. Тренироваться будем на трансформаторе ТП114-163М. Это трансформатор броневого типа, который собран из штампованных Ш-образных и прямых пластин. Стоит отметить, что трансформаторы такого типа не самые лучшие с точки зрения коэффициента полезного действия (КПД). Но радует то, что такие трансформаторы широко распространены, часто применяются в электронике и их легко найти на прилавках радиомагазинов или же в старой и неисправной радиоаппаратуре. К тому же стоят они дешевле тороидальных (или, по-другому, кольцевых) трансформаторов, которые обладают большим КПД и используются в достаточно мощной радиоаппаратуре.

Итак, перед нами трансформатор ТП114-163М. Попробуем ориентировочно определить его мощность. За основу расчётов примем рекомендации из популярной книги В.Г. Борисова «Юный радиолюбитель».

Для определения мощности трансформатора необходимо рассчитать сечение его магнитопровода. Применительно к трансформатору ТП114-163М, магнитопровод – это набор штампованных Ш-образных и прямых пластин выполненных из электротехнической стали. Так вот, для определения сечения необходимо умножить толщину набора пластин (см. фото) на ширину центрального лепестка Ш-образной пластины.

При вычислениях нужно соблюдать размерность. Толщину набора и ширину центрального лепестка лучше мерить в сантиметрах. Вычисления также нужно производить в сантиметрах. Итак, толщина набора изучаемого трансформатора составила около 2 сантиметров.

Замер толщины набора магнитопровода трансформатора

Далее замеряем линейкой ширину центрального лепестка. Это уже задача посложнее. Дело в том, что трансформатор ТП114-163М имеет плотный набор и пластмассовый каркас. Поэтому центральный лепесток Ш-образной пластины практически не видно, он закрыт пластиной, и определить его ширину довольно трудно.

Замер ширины центрального лепестка Ш-образной пластины

Ширину центрального лепестка можно замерить у боковой, самой первой Ш-образной пластины в зазоре между пластмассовым каркасом. Первая пластина не дополняется прямой пластиной и поэтому виден край центрального лепестка Ш-образной пластины. Ширина его составила около 1,7 сантиметра. Хотя приводимый расчёт и является ориентировочным, но всё же желательно как можно точнее проводить измерения.

Перемножаем толщину набора магнитопровода (2 см.) и ширину центрального лепестка пластины (1,7 см.). Получаем сечение магнитопровода – 3,4 см2. Далее нам понадобиться следующая формула.

Площадь сечения магнитопровода

,где S – площадь сечения магнитопровода; Pтр – мощность трансформатора; 1,3 – усреднённый коэффициент.

После нехитрых преобразований получаем упрощённую формулу для расчёта мощности трансформатора по сечению его магнитопровода. Вот она.

Мощность трансформатора

Подставим в формулу значение сечения S = 3,4 см2, которое мы получили ранее.

Расчёт мощности трансформатора

В результате расчётов получаем ориентировочное значение мощности трансформатора ~ 7 Ватт. Такого трансформатора вполне достаточно, чтобы собрать блок питания для монофонического усилителя звуковой частоты на 3-5 ватт, например, на базе микросхемы усилителя TDA2003.

Вот ещё один из трансформаторов. Маркирован как PDPC24-35. Это один из представителей трансформаторов – «малюток». Трансформатор очень миниатюрный и, естественно, маломощный. Ширина центрального лепестка Ш-образной пластины составляет всего 6 миллиметров (0,6 см.).

Трансформатор - "малютка"

Толщина набора пластин всего магнитопровода – 2 сантиметра. По формуле мощность данного мини-трансформатора получается равной около 1 Вт.

Толщина набора пластин PDPC24-35

Данный трансформатор имеет две вторичные обмотки, максимально допустимый ток которых достаточно мал, и составляет десятки миллиампер. Такой трансформатор можно использовать только лишь для питания схем с малым потреблением тока.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Отправить ответ

avatar
  Подписаться
Уведомление о
