    Расчет и выбор автоматического выключателя.




 Автоматический выключатель (АВ) выбирают по номинальному току I_н.вык выключателя и номинальному току I_н.расц расцепителя.
I_расц=I_дл/К_т, где
Iдл=Iн.дв – длительный ток в линии,
I_н.дв – номинальный ток двигателя,
К_т – тепловой коэффициент, учитывающий условия установки АВ.
К_т=1  — для установки в открытом исполнении;
К_т=0,85 – для установки в закрытых шкафах.

                             Iдл=Iн= Рн/(Uн·√3·ηн·cosφ),                                                                               (1)

гдеР_н — мощность двигателя, кВт;
U_н – номинальное напряжение электродвигателя, кВ;
ηн – КПД двигателя (без процентов),
cosφ – коэффициент мощности двигателя.

Номинальный ток асинхронного двигателя с к. з. ротором будет примерно равен его удвоенной мощности, взятой в киловаттах:
I_н≈ 2Р_н(кВт)
Выбираем АВ:
Тип –
I_н.вык –
I_расц –



Проверка правильности выбора АВ по току мгновенного срабатывания.





Необходимо, чтобы выполнялось условие:
I_мгн.ср  ≥ KI_кр, где
I_мгн.ср  — ток мгновенного срабатывания,
I_кр – максимальный  кратковременный ток,
К – коэффициент, учитывающий неточность определения I_кр в линии.

К = 1,25 – для АВ с I_н > 100А;
К = 1,4 – для АВ с I_н ≤ 100А.
I_кр = I_пуск = К_i I_н, где
К_i – кратность пускового момента К_i = I_пуск/Iн.
Значения К_i берутся из таблиц.
Если условие выполняется, значит АВ выбран верно, если не выполняется, то выбирается АВ с большим значением тока расцепителя.





Приведем пример .

Дано:

Тип двигателя:

4А112М4У3

Условие установки АВ:

В шкафу.

Найти:

Тип АВ;

I_мгн.ср;

I_расц.

Решение.

По типу двигателя выписываем из таблицы его номинальные данные:

Р_н = 5,5 кВт; η = 85,5%=0,855; cosφ = 0,85; I_п/I_н = К_i = 7.



I_дл = I_н =Р_н/√3U_нηcosφ  = 5,5/√3∙0,38∙0,855∙0,85  = 11,5 A



Так как автомат устанавливается в шкафу, то К_т = 0,85, поэтому:

I_расц = I_н/К_{т =} 11,5/0,85 = 13,5 А.

По току расцепителя выбираем автомат: ВА 51-25; I_н

=_{25 А}  I_расц = 16 А;

Проверка

I_{мгн.ср≥ КIкр}

I_{мгн. ср} = 10∙I_расц = 10∙16 = 160 А



I_кр = I_пуск = К_i ∙I_н = 7∙11,5 = 80,5 А

К = 1,4

160 ≥ 1,4∙80,5 = 112,7 А

Неравенство выполняется, значит автомат выбран верно.



Расчет токов короткого замыкания и выбор автоматических выключателей и

Элементы электроснабжения и электрического освещения

Расчет токов короткого замыкания необходим для правиль­ного выбора и отстройки защитной аппаратуры. Ток короткого замыкания возникает при соединении токоведущих частей фаз между собой или с заземленным корпусом электроприемника в схемах с глухозаземленной нейтралью и нулевым проводом. Его величина, А, может быть определена по формуле

где Uф — фазное напряжение сети, В;

Zп — сопротивление петли фаза-нуль, Ом,

R — активное сопротивление одного провода цепи корот­кого замыкания, Ом;

X — индуктивное сопротивление, рассчитываемое по удель­ному индуктивному сопротивлению равному 0,6 Ом/км;

Zт — полное сопротивление фазной обмотки трансформа­тора на стороне низшего напряжения, Ом,

где UH, IH — номинальные напряжение и ток трансформатора;

UK% — напряжение короткого замыкания трансформатора, % от номинального.

Величины UH, lН и Uк% для соответствующего трансформа­тора приводятся в главе 5.

Выбор электрического аппарата осуществляется по его функциональному назначению, по роду напряжения и тока, ->о величине мощности.

Следует иметь в виду современную тенденцию, заклю­чающуюся в том, что при выборе между предохранителями и автоматическими выключателями, предпочтение отдается последним в силу их большей надежности, лучшей защиты от неполнофазных режимов, универсальности и т. д.

Выбор аппаратов по напряжению заключается в соответ­ствии номинального напряжения, указанного в паспорте ап­парата, и его рода (переменное, постоянное) номинальному напряжению питающей сети. При выборе аппарата по току следует учесть, что его номинальный ток должен быть не меньше рабочего тока установки.

Выбор автоматических выключателей

Автоматические выключатели выбираются прежде всего по номинальным значениям напряжения и тока. Затем опреде­ляются токи уставки теплового и электромагнитного расцепителей.

Тепловой росцепитель автомата защищает электроуста­новку от длительной перегрузки по току. Ток уставки теплового расцепителя принимается равным на 15—20% больше рабочего тока:

где 1Р — рабочий ток электроустановки, А.

Электромагнитный расцепитель автомата защищает электроустановку от коротких замыканий. Ток уставки электромагнитного расцепителя определяется из следующих соображений: автомат не должен срабатывать от пусковых токов двигателя электроустановки Iпуск.дв., а ток срабатывания электромагнитного расцепителя

IЭМР выбирается кратным току срабатывания теплового расцепителя:

где К = 4,5—10 — коэффициент кратности тока срабатывания электромагнитного расцелителя.

Выбранный автоматический выключатель проверяется по чувствительности и по отключающей способности. Автоматы с номинальным током до 100 А должны срабатывать при условии

где IО.К.З. — ток однофазного короткого замыкания.

Чувствительность автомата, имеющего только тепловой расцепитель, определяется соотношением:

Автоматы с номинальным током более 100 А должны срабатывать при

Отключающая способность автомата с электромагнитным расцепителем определяется величиной тока трехфазного короткого замыкания IТ.К.З.

Выбор предохранителей

Ток плавкой вставки предохранителя выбирается в соот­ветствии с выражением

Ток плавкой  вставки предохранителей, используемых для защиты асинхронного двигателя с короткозамкнутым ротором,

где Iпуск — пусковой ток двигателя, А;

β — коэффициент, зависящий от условий пуска, при сред­них условиях пуска (β = 2,5.

Расчет и выбор автомата по мощности и току

Автор Alexey На чтение 4 мин. Просмотров 2.6k. Опубликовано 09.01.2016 Обновлено 23.02.2021

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять подбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил подбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного подбора защитного автомата соответственно мощности потребления электроэнергии.

Коротко принцип работы и предназначение защитных автоматов

Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расцепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.

Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.

Внешний вид трех полюсного автоматического выключателя

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток.

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

кабель силовой NYM

Защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

Расплавленная изоляция проводов

Расчет номинала для выбора автомата

Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:

I=P/U,

где Р – суммарная мощность электроприборов.

Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.

Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.

Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.

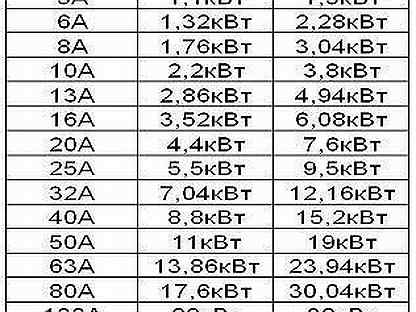

Таблица подбора автомата по мощности

Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:

Таблица выбора автомата по току

Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода

Подбор защитных автоматов для электрических установок

Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.

Видео расчета номинального тока

Выбор номинала автомата по мощности нагрузки и сечению кабеля

Сегодня мы расскажем, как осуществляется выбор автомата по мощности нагрузки. Также вы узнаете, насколько зависимы друг от друга показатели мощности, номинального тока прибора и сечения электрической проводки. Начнем с кратких определений основных понятий:

• мощность — это скорость передачи или преобразования электроэнергии;
• номинальный ток автоматического выключателя — максимальный пропускаемый ток, на который не реагирует тепловой расцепитель;
• сечение провода являет собой площадь среза токоведущей жилы.

Адекватный выбор автоматических выключателей производится с учетом сечения кабеля, поскольку проводка должна обладать способностью пропускать нужную нагрузку и не перегреваться. А вопрос мощности зависит от пиковых нагрузок на линии, то есть надо знать, насколько возрастет сумма мощностей в сети, когда питания одновременно потребуют все потребители.

При выборе автоматического выключателя обратите внимание на номинал по току, который нужно подобрать как можно точнее. С большим запасом брать не стоит, потому что проводка оплавляется при превышении допустимой мощности потребления, а сам автомат не спешит расцеплять цепь, ведь для него мощность вполне нормальна. В результате может произойти пожар или обгорание розеток, если владелец квартиры/дома не заметит неладное и не учует характерный запах. Опять-таки, с точки зрения рационализма тратиться на дорогой АВ с высоким номиналом невыгодно, если реальные требования к защите домашней сети скромные или стандартные.

Если же сделать выбор автомата в пользу маленького номинала (меньше требуемого), то получите в результате “выбивание” света при пиковых нагрузках. Ограничения в потреблении электроэнергии вынудят вас или просчитывать суммарную мощность перед каждым подключением приборов в сеть, или вообще отказаться от использования мощной техники.

Как рассчитать мощность автомата

Чтобы обеспечить самую эффективную и точную защиту от перегрузок, для расчета автомата по мощности для сети 220V используется формула:

в которой номинальный ток выражен I, сумма мощностей всех питаемых потребителей с осветительными приборами в том числе, — это P, а напряжение электрической сети — U. Таким образом, величина номинального тока будет расти при увеличении суммарной мощности потребителей.

А для сети 380V расчет автомата по мощности производится по формуле:

в которой добавляется величина cosφ, означающая коэффициент мощности (точное значение можно посмотреть в табл. 6.12 норматива СП 31-110-2003 “Проектирование и монтаж электрических установок жилых и общественных зданий”). Для упрощения расчетов в бытовых условиях косинус фи принимают равным единице. А вообще этот коэффициент зависит от типа электрического приемника, к примеру:

• для сетей освещения с люминесцентными лампами коэффициент мощности равен 0,92;
• для осветительных сетей с лампами накаливания — единице;
• для газосветных рекламных установок — от 0,35 до 0,4;
• для вычислительных машин без технологического воздушного кондиционирования — 0,65;
• для холодильников и кондиционеров с электродвигателем до 1 кВт cosφ равняется 0,65, а с двигателем 1 — 4 кВт коэффициент мощности возрастает до 0,75.

Попробуем сделать расчет автомата по мощности на примере. Допустим, вы стремитесь защитить от короткого замыкания группу кухонных розеток в количестве три штуки. В одну постоянно включен холодильник мощностью 400 Вт, в другие периодически подключают микроволновку или чайник (1000 Вт) или блендер (300 Вт). Подсчитаем суммарную мощность, если вы захотите одновременно подключить самые мощные приборы: 400 + 1000 + 1000 = 2400 Вт. Сила тока для сети 220V находится так:

2400/220 = 10,9А

И мы рекомендуем делать выбор автомата по мощности в пользу ближайшего номинала 10А. Может возникнуть закономерное опасение, не будет ли “выбивать” при подаче большего напряжения на такой номинал? На самом деле, если подать на 10-амперный защитный прибор нагрузку в 15 ампер, то срабатывание произойдет через восемь минут, а если подать 11 ампер, то и целых двадцать минут. За это время чайник выключится и нагрузка вновь станет допустимой — гораздо раньше, чем в дело включится расцепитель.

А как выбрать автоматический выключатель в случае с трехфазным вводом, актуальным для частных домов и некоторых новостроек? Можете либо воспользоваться формулой с коэффициентом мощности, либо сориентироваться по таблице.

Подбор автомата по мощности таблица



Номиналы автомата по току, А	Однофазное подключение (220V)		Трехфазное подключение Треугольник (380V)		Трехфазное подключение Звезда (220V)
63	13,9	кВт	71,8	кВт	41,6	кВт
50	11		57,0		33
40	8,8		45,6		26,4
32	7,0		36,5		21,1
25	5,5		28,5		16,5
20	4,4		22,8		13,2
16	3,5		18,2		10,6
10	2,2		11,4		6,6
6	1,3		6,8		4,0
3	0,7		3,4		2,0
2	0,4		2,3		1,3
1	0,2		1,1		0,7



Таким образом, вам наглядно видно, автомат 16 ампер сколько киловатт выдерживает: в однофазной сети 3,5 кВт; в трехфазной в зависимости от схемы подключения либо 10,6 кВт, либо 18,2 кВт. Пользователи часто спрашивают, автомат на 20 ампер сколько киловатт выдержит? В бытовых сетях 220V допустимая мощность составляет 4,4 кВт, а при 3-фазном подключении — 13,2 кВт. Аналогично на вопрос “автомату на 32 ампера сколько киловатт соответствует” можно утверждать, что 7 кВт при однофазном подключении и 21,1 кВт при звездчатой схеме подключения к трехфазной сети. Возможно, вы захотите уточнить, АВ на 100 ампер сколько киловатт выдерживает, ведь в таблице этих данных нет. Для бытовых потребностей такая нагрузка явно завышена, однако это не мешает нам ответить на вопрос: сотне ампер в автомате соответствует 22 кВт в 1-фазной сети и 38 кВт в 3-фазной.

В быту чаще всего запасаются автоматическими выключателями на 25А или 32А на вводе, на розетки устанавливают 10А и 16А, а на освещение — 6А. Мы же рекомендуем повысить эффективность защиты и сделать индивидуальный выбор после расчетов, просматривая для автоматов электрические номиналы из таблиц.

Выбор автомата по сечению кабеля таблица

Мы бегло упоминали, что выбор автоматического выключателя по мощности —это только полдела. Напечатанную выше таблицу мощности автоматов необходимо совместить с таблицей сечения кабеля. Если проводка не соответствует номиналу АВ, а также проходящим через него суммарным мощностям, она перегреется, а далее возможно оплавление изоляции и даже пожар.

Такое часто бывает в старых домах, когда жильцы необдуманно подключают к сети мощную современную технику. Суммарная нагрузка на цепь вроде бы соответствует выбранному токовому эквиваленту автоматического выключателя, здесь вопросов нет. Однако, несмотря на правильный выбор защиты  по мощности и готовности сети к эксплуатации, в доме появляется запах горелой проводки, вполне вероятно задымление и возгорание.

Одна из основных ошибок — рассчитать номинал и мощность автомата правильно, но не учесть характеристики проводки. Сеть не будет отсечена, пока номинал не превышен, а тонкие разогретые провода постепенно расплавят изоляцию. Результатом может стать короткое замыкание, в результате которого автомат сработает, но ситуация приобретает критические черты, если по дому распространился огонь.

Поэтому предлагаем вам новую таблицу, как выбрать автоматический выключатель с учетом тока, мощности и сечения токопроводящей жилы в мм.

Сечение электрической проводки, мм	Напряжение 220V		Напряжение 380V
	ток, А	мощность, кВт	ток, А	мощность, кВт
120	300	66,0	260	171,6
95	260	57,2	220	145,2
70	215	47,3	180	118,8
50	175	38,5	145	95,7
35	135	29,7	115	75,9
25	115	25,3	90	59,4
16	85	18,7	75	49,5
10	70	15,4	50	33,0
6	46	10,1	40	26,4
4	38	8,3	30	19,8
2,5	27	5,9	25	16,5
1,5	19	4,1	16	10,5

Подытожим, как выбрать автомат максимально корректно. Не имеет значения, сколько электроприборов вы будете подключать, важна лишь их суммарная мощность. Также крайне важно знать сечение проводки. Если у вас неоднородное сечение кабеля в линии, ваша задача — защитить слабейший участок (это значит участок с минимальным сечением).

Таким образом, когда вы задаете вопрос, какую нагрузку выдерживает автомат на 16 ампер, или 15 кВт сколько ампер соответствует, ответ на него не будет полным без понимания состояния вашей проводки. Велика вероятность, что ее придется менять, если вы проживаете в старом доме и ваши потребности в потреблении электроэнергии возросли.

Поперечное сечение токопроводящего кабеля должно выдерживать общую мощность одномоментно подключенных электроприборов.

Полезные видео

Смотрите, что говорят эксперты YOUTUBE по поводу выбора АВ.

Пример расчета для электрощитка / Хабр

Домашняя электросеть Part Deux

В этой статье я хочу привести пример выбора оборудования для щитка в квартире, условное продолжение

предыдущей статьи

(некоторые теоретические моменты были там рассказаны более полно). Потому такой подзаголовок.

Исходные данные

Так как есть, по сути, множество возможных условий, то здесь я введу ряд ограничений, чтобы пример был более конкретный. Кому-то может повезти больше, кому-то меньше, но такова жизнь.

Итак, имеется однофазное электроснабжение, в щитке установлен счетчик с номинальным током 50 А. Энергокомпания разрешает максимальную мощность входного устройства с защитой от перегрузок 40 А. Вся проводка меняется полностью. Заменить проводку можно от исходных клемм счетчика (для этого следует вызывать монтера для снятия пломб). Если дом нормально спроектирован и построен, то уже от счетчика до щитка проложено что-то нормальное, вроде 4 мм² меди.

Как и в предыдущей статье, я исхожу из напряжения согласно нормам МЭК в 230 В.

Потребление

Важно определить, что будет потреблять и какие токи могут ожидаться. Для этого нужно составить список потребителей с их максимальным потреблением для определения сечения кабеля. Нужно понимать, что максимальная мощность подключения в приведенном выше случае составит всего 9200 Вт, потому одновременно включать все в электроплите (от 8800 до 10200 Вт) и потом еще утюг (до 2400 Вт) и пылесос (900-2000 Вт) не стоит. Здесь необходимо соблюдать баланс между удобством и возможностью и чем-то жертвовать.

В принципе нужно понимать, что как работает и с какой мощностью. Та же стиральная машина потребляет полную мощность первые 15-20 минут, пока идет нагрев воды и полоскание с порошком, далее мощность составляет 10-15% от заданной в паспорте. Так как это все очень индивидуально, то примем следующее для дальнейших расчетов крупных потребителей (из собственного опыта):

• стиральная машина 2300 Вт (загрузка 6 кг, новые модели)
• плита 9200 Вт
• электрочайник 2000 Вт
• утюг 2400 Вт
• пылесос 1600 Вт

Это было то, что касалось нагрузки. Теперь перейдем к токам короткого замыкания.

Токи короткого замыкания

Щиток

Как я упоминал в предыдущей статье, расчет покажет какую-то величину, которая в реальной жизни малоприменима, особенно, если сети, к которым подключен дом, уже не новые. В любом случае для получения данных, от которых можно отталкиваться для расчета, являются измерения. Существуют специальные устройства, которые по сути своей включаются в розетку и измеряют сопротивление сети до этой точки. Также устройство показывает расчетное значение тока короткого замыкания в месте измерения, но данную величину можно всего лишь использовать для общей оценки, так как она высчитывается исходя из текущих параметров (например, напряжения в сети). Потому за основу следует брать только измеренное сопротивление.

Само же измерение также не является окончательным ответом, так как токи короткого могут изменяться вследствие модификаций в сети, вроде ремонтов или замен оборудования, или изменения режимов в сетях среднего напряжения. Потому измеренной значение следует «ухудшить», чтобы гарантировать защиту даже на потом.

Есть ряд факторов, которые можно учесть, пересчитав измеренную величину.

Во-первых, измерение проходит в нормальных условиях, а при коротком замыкании провода разогреваются и из-за этого увеличивается их электрическое сопротивление.

Во-вторых, есть погрешность измерений самого прибора, которая в отдельных случаях могут быть до 30%.

В-третьих, влияние сети среднего напряжения. Максимальное изменение токов короткого замыкания в сети низкого напряжения из-за изменений в сети среднего напряжения составляет 10-12%.

Все эти факторы приводят к тому, что измеренное значение сопротивления следует увеличить в 1,6-1,7 раз.

Допустим, прибор показал величину 0,74 Ом и ток короткого замыкания 308 А при подключении на входных клеммах нашего щитка. Цифра довольно большая, теперь пересчитаем для худшего варианта.

Корректируем сопротивление сети:

Далее, считаем согласно МЭК 60038 минимальный ток короткого замыкания для сети до 1000В с изменением напряжения плюс-минус 10%

Как видно, минимальный возможный ток короткого замыкания почти в 2 раза меньше расчетного.

Примечание

Для обычного бытового потребителя важен именно минимальный ток, так как для него время отключения критично. Если отключит минимальный, то максимальный проблем не составит.

Конечные потребители

Итак, у нас есть ток короткого замыкания на входе в щиток. Но встраиваемое там оборудование должно защищать провода по всей их длине, а не только возле щитка. Дальше есть два варианта: измерение или расчет. Так как я исхожу из полной замены проводки, то и токи короткого можно высчитать. В случае, если меняется щиток и только часть проводки, то советуют провести измерения и расчеты, как указано выше.

Итак, расчет. Имеет смысл его проводить перед началом работ и покупки проводов для оценки параметров в любом случае. Как исходные величины для сопротивлений возьмем максимальные допустимые величины сопротивлений из тех же стандартов МЭК (ниже приведены данные только по меди):

Сечение, мм²	Сопротивление, Ом/км
1,5	12,2
2,5	7,56
4	4,70
6	3,11

Далее расчет. Примем следующее: до нашей розетки нужно проложить 50 м кабеля от щитка. Допустим, что мы выбираем кабель сечением 2,5 мм² с сопротивлением 12,2 Ом/км.

Сопротивление сети в точке подключения данной розетки составит:

Здесь есть несколько моментов, которые важно отметить. Сопротивление кабеля следует умножать на 2, так как сопротивление имеет два проводниках в проводе, и, хотя измеренное сопротивление является комплексной величиной, для расчета можно пренебречь реактивной составляющей. Также величины приведены в Ом/км в таблице, потому требуется пересчет в метры.

С помощью ранее приведенной формулы высчитываем минимальный ток короткого замыкания:

И из этого результата видно, что для гарантированного отключения нужно брать максимум С-автомат на 8 А или В-автомат на 16А.

Интересный факт

Стандартными являются выключатели на 10 и 16 А (в общем-то неважно, какой тип). И если брать автоматы на 8 или меньше ампер, то может оказаться, что их цена в 1,5-2 раза выше. Это следует учитывать при планировании, так как исключить поломку выключателя нельзя, а искать потом тот же С4А на замену может быть дорого и банально сложно из-за их редкости. У некоторых производителей есть автоматы на 13А, но тут тяжело говорить о ценовой политике, кто-то делает, как и 10А, кто-то дороже.

Здесь важно вновь отметить –

автоматы защищают только кабель, они не защищают от короткого замыкания то, что подключено в розетку

.

Какие главные недостатки такого расчета? Мы не учитываем сопротивления клемм, например, или сопротивление устройств защиты. Их сопротивление маленькое, и в принципе добавив 0,1-0,15 Ом к расчету можно скомпенсировать эту неточность ( в примере выше ток короткого будет 83А, что для данного случая роли уже не играет).

К сожалению реальны случаи (в постсоветском пространстве, по крайней мере), когда покупаешь кабель, а его реальное сечение меньше, чем написанное (например, 2,1 вместо 2,5 мм²). И если на одножильном проводе это еще проверить можно (штангенциркулем, например), то для многожильного провода можно забыть об этом. Здесь поможет только измерение.

Кабель продается большими отрезками, можно увечить длину, соединив последовательно все проводники. Так можно будет измерить и высчитать реальное сопротивление провода и в дальнейшем использовать эту величину для расчета и выбора автоматов.

Подбор устройств защиты по токам короткого и нагрузке

Вначале выполним расчет для подключения ряда потребителей, чтобы пример был более конкретный и начнем от более крупных потребителей к более мелким:

Электроплита

Проложен медный кабель 6 мм², от щитка до розетки 15 метров.

Ток короткого замыкания:

Возможен В-автомат на 32А или С-автомат на 16А (для плиты вполне нормально подойдет В-автомат, да 16А С-автомат маловат). Как я ранее писал, полная мощность плиты 9200 Вт, что означает 40А. Так как максимально возможный автомат 32 А, то нужно исходить из того, что все сразу включать нельзя. Что именно – зависит от потребления. В принципе для некоторых плит комбинация 2 конфорки и духовка дает 25 А, можно и так сделать.

Стиральная машина

Проложен кабель 2,5 мм², от щитка до розетки 30 метров.

Ток короткого замыкания:

Так как в машинке встроен электромотор, стоит выбрать С-автомат, в данном случае С10А.

Электрочайник

Проложен кабель 2,5 мм², от щитка до розетки 20 метров.

Ток короткого замыкания:

Так как электрочайник обычно не один там включен (это кухня), то здесь бы я советовал выбрать что-то вроде В16А-В20А.

Прочие электроприборы

Здесь речь идет в первую очередь об утюге или пылесосе (из упомянутых мною ранее крупных потребителей). В принципе их могут включить в любую розетку, потому в общем случае достаточно посчитать ток для самой отдаленной розетки (пример выше с 88,2 А и В16А именно тот случай). Если не выходит – нужно брать большее сечение, сделать надписи на розетках и предусмотреть специальные розетки для того же утюга (у пылесосов провода бывают достаточно длинные).

С одной стороны можно подобрать автомат под каждую розетку, с другой – иногда хочется унификации, да и проще при покупке кабелей и выключателей, здесь каждый решает для себя сам.

Для освещения расчет аналогичный, но тут чаще используется провод сечением 1,5 мм², так как клеммы в комплекте могут подходить для многожильного 2,5 мм² и то со скрипом. Но там и не такие большие токи, особенно если речь о светодиодном освещении.

Дополнение на основе комментариев от 27.11.18

Речь идет исключительно об осветительных приборах и их питании. В данном случае физически может быть так плохо спроектирован светильник, что туда 2,5 мм² просто не влезут по причине недостаточного места для нормального сгибания провода (я сам с таким сталкивался).
Выключатель в таком случае следует также выбирать по токам короткого замыкания, так как сопротивление проводника будет больше, то и токи короткого выйдут меньше, а значит и выключатель потребуется меньшего тока (В10А вместо В16А, например).

Координация устройств в щитке

Итак, есть следующие важные данные:

• Вводное устройство максимум 40А
• Ток короткого замыкания в щитке 173,7 А
• Электроплита – максимум В32А
• Стиральная машина – С10А
• Розетки – В16А

Остальные устройства на данный момент не важны.

Итак, в первую очередь выберем вводное устройство. Для начала возьмем несколько различных типов выключателей на 40А (здесь и далее будет использоваться программа Siemens Simaris Curves, детальнее про программы я написал в конце статьи) и рассмотрим ситуацию для системы заземления TN.

На этом графике представлены ток короткого замыкания на входе в щиток и кривые выключателей типов В, С и Е. Последний еще известен, как «селективный автоматический выключатель» (селективный к ниже расположенным выключателям, так как отключает даже большие токи короткого с задержкой во времени). В данной системе (TN) время 0,4 секунды определяется для кабелей к розеткам, в то время как для распределительной сети (чем является сеть между вводным выключателем и выключателями на отдельные ветви) это время составляет 5 секунд. Во всех случаях время отключения слишком высокое, а именно более 5 секунд.

Маленькое напоминание

Временно-токовый график выключателя и предохранителя (в примере ниже рассмотрен выключатель) имеет 3 зоны: в зоне 1 он не должен срабатывать, в зоне 2 — должен сработать обязательно, зона 3 — допуск по нормам, «серая зона»:

Решением в данном случае может стать использование разъединителя с плавкой вставкой. По сути обычный плавкий предохранитель, но с внешним видом, как автоматический выключатель.

Выглядит следующим образом:

Взял для примера первую попавшуюся картинку из интернета, разъединитель от Hager со встраиваемыми предохранителями типа D02 («пробки»). На нем написано 63А, но так как типоразмер одинаковый, то в этот разъединитель можно установить любой предохранитель D02.
Итак, временно-токовая характеристика выглядит следующим образом (gG обозначает плавкий предохранитель общего назначения):

Максимальное время отключения 3,2 секунды, что соответствует нормам. Теперь посмотрим по селективности ниже, а именно сравним с В32, В16 и С10 с соответствующими, рассчитанными выше токами. Вначале В32 и плавкий предохранитель:

Здесь все хорошо, из графика явно видно время срабатывания каждого из защитных устройств. Естественно, что ситуация для маленьких выключателей будет лучше:

В16 и предохранитель

С10 и предохранитель

В целом существуют для каждого производителя таблицы селективности устройств защиты, например, как приведенная ниже.

Маленькая таблица для выключателей с характеристикой В, большая — С. Синим выделен номинальный ток выключателя, черный на светлом фоне — граничный ток селективности. Обе таблицы представляют селективность автоматических выключателей от Siemens к его же плавкому предохранителю 40А. Недостаток подобных таблиц — проверить все комбинации очень сложно, потому некоторые случаи даже не рассмотрены, хотя и не исключена селективность.

Ситуация для системы заземления ТТ

В данной ситуации отключение в распределительной сети должно произойти за 1 секунду, у конечных потребителей — за 0,2 секунды (исторически сложились такие величины). И если мы примем, что токи короткого замыкания соответствуют рассмотренным ранее, то потребители будут отключены вовремя (время срабатывания выключателя до 0,1 секунды), то для вводного устройства ситуация похуже. Тот же плавкий предохранитель на 40А сработает за целых 3,2 секунды. В общем нужно идти вниз по номиналу:

Как видно, предохранитель даже на 32А не отвечает нормам по времени отключения, но все устройства на 25А можно использовать. В данном случае имеет смысл остановиться на селективном выключателе и в целом получиться следующая картинка:

Автоматы В16А и С10А селективны, В20А — только для случая короткого замыкания, но не в случае длительной работы. Последнее в принципе можно применить, нужно только помнить, что если выбило селективный выключатель, то вполне могла быть проблема на нагрузке за В20А.

Дополнительная информация

Устройство дифференциального тока УДТ

Согласно рекомендации норм отдельные УДТ стоит ставить к каждому устройству защиты от токов короткого замыкания и перегрузок. Обязательными по требованию норм являются розетки, особенно там, где есть контакт электроприборов с водой или где высокая влажность.

Рекомендованы автоматические выключатели, управляемый дифференциальным током, со встроенной защитой от сверхтока (дифференциальные автоматы, RCBO), как универсальное и компактное решение. Хотя цена на них выше, чем на комбинацию выключатель+УДТ. Также существует обоснованное требования применения подобных устройств в ТТ-системах. Причина такого для ТТ-систем в том, что есть одна особенность замыканий по сравнению с TN-системами. Так как в случае ТТ-системы заземление выполняется не от источника питания, а в месторасположении потребителя, то фактически ток замыкания между фазой и корпусом может (и чаще всего бывает) меньше, чем между фазой и нейтралью (в TN-системах эти величины практически идентичны). Фактически это очень большой дифференциальный ток, но иногда недостаточно большой, чтобы сработал выключатель, но вполне достигающих величин, слишком высоких для простого УДТ.

Примечание. УДТ ранее в нормах называлось УЗО, согласно МЭК правильное название устройство дифференциального тока.

Размер щитка

Актуально для тех, у кого в квартире (энергокомпания может требовать основной выключатель возле счетчика, но иногда им все равно, тогда можно все дома держать). Здесь не нужно экономить место. Лучше взять щиток, который будет полупустой, но с ним будет и удобнее работать и всегда будет возможность для расширения.

Программы

Известные мне программы я привел ниже. Единственный естественный недостаток – использование исключительно собственного оборудования для сетей низкого напряжения. Все приведенные ниже программы бесплатны, но иногда требуют бесплатной регистрации для скачивания или первого запуска. Расположены они в порядке личных предпочтений.

• Siemens Simaris Curves – использованная выше программа, уже много лет неизменная, хотя сравнение той же ограничивающей функции можно и улучшить (тут много нужно делать вручную).
• ABB Curves – последнее время сильно улучшилась, количество функций выше, чем у предыдущей программы, но иногда немного заморочена. Также есть возможность использовать плавкие предохранители по МЭК для сравнения, не только собственные, пусть и довольно ограничено.
• Eaton CurveSelect – Excel-файл с кривыми срабатывания защит. Увы, только с кривыми обязательного срабатывания, но не минимальных, потому применимость довольно ограничена в вопросе селективности.
• Онлайн-ресурс от Schneider Electric не работает под Мозиллой, в целом не очень удобная. Здесь вставил ссылку, так как ее очень сложно найти и чаще перебрасывает на неработающую нынче отдельную программу.

Ссылки

Номинальный ток автоматического выключателя | Заметки электрика

Уважаемые гости сайта заметки электрика.

Сегодня я расскажу Вам как произвести расчет номинального тока автоматического выключателя.

Практический каждый из нас сталкивается с такой задачей, но чтобы решить ее верно и правильно читайте данную статью.

Во-первых Вам необходимо определиться какой автоматический выключатель будем менять, либо это будет вводной автоматический выключатель, либо групповой автоматический выключатель.

Внимательно прочитайте мою статью как определить сечение провода. В данной статье я подробнейшим образом показал как рассчитать общую потребляемую мощность своей квартиры или коттеджа (дома, дачи).

Пример расчета номинального тока будем вести по полученной суммарной мощности всей квартиры 11200 (Вт), и соответственно рассчитаю номинальный ток вводного автоматического выключателя.

Формула для расчета номинального тока автоматического выключателя:

Р — суммарная потребляемая мощность, (Ватт)

U — напряжение сети, (В)

Получили значение 50,9 (А). Т.к. в магазинах не продаются автоматические выключатели на ток 50,9 (А), то округляем до ближайшего стандартного ряда значений, т.е. 50 (А).

Стандартный ряд значений номинального рабочего тока автоматических выключателей:

Аналогично можно рассчитать номинальный ток автоматического выключателя для любой групповой линии. Главное знать суммарную потребляемую мощность этой линии.

После выбора номинального тока автоматического выключателя и его покупки необходимо произвести прогрузку первичным током. Как это сделать Вы можете узнать в моей статье прогрузка автоматического выключателя.

P.S. И как всегда интересное видео о лазерном шоу — иллюзии.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Трехфазный ток — простой расчет

Расчет тока в трехфазной системе был поднят на нашем сайте отзывов, и это обсуждение, в которое я, кажется, время от времени участвую. Хотя некоторые коллеги предпочитают запоминать формулы или факторы, я предпочитаю решать проблему шаг за шагом, используя базовые принципы. Я подумал, что неплохо было бы написать, как я делаю эти расчеты. Надеюсь, это может оказаться полезным для кого-то еще.

Трехфазное питание и ток

Мощность, потребляемая цепью (одно- или трехфазной), измеряется в ваттах Вт (или кВт).Произведение напряжения и тока является полной мощностью и измеряется в ВА (или кВА). Соотношение между кВА и кВт — это коэффициент мощности (pf):

что также может быть выражено как:

Однофазная система — с этим проще всего иметь дело. Учитывая кВт и коэффициент мощности, можно легко рассчитать кВА. Сила тока — это просто кВА, деленная на напряжение. В качестве примера рассмотрим нагрузку, потребляющую 23 кВт мощности при 230 В и коэффициенте мощности 0.86:

Примечание: вы можете выполнять эти уравнения в ВА, В и А или в кВА, кВ и кА в зависимости от величины параметров, с которыми вы имеете дело. Чтобы преобразовать ВА в кВА, просто разделите на 1000.

Трехфазная система — Основное различие между трехфазной системой и однофазной системой — это напряжение. В трехфазной системе у нас есть линейное напряжение (V _LL ) и фазное напряжение (V _LN ), связанные следующим образом:

или как вариант:

Чтобы лучше понять это или получить больше информации, вы можете прочитать статью

«Введение в трехфазную электрическую мощность».

Для меня самый простой способ решить трехфазные проблемы — это преобразовать их в однофазную.Возьмем трехфазный двигатель (с тремя одинаковыми обмотками), потребляющий заданную кВт. Мощность в кВт на обмотку (одна фаза) должна быть разделена на 3. Точно так же трансформатор (с тремя обмотками, каждая из которых идентична), питающий данную кВА, будет иметь каждую обмотку, обеспечивающую треть общей мощности. Чтобы преобразовать трехфазную задачу в однофазную, возьмите общую мощность в кВт (или кВА) и разделите ее на три.

В качестве примера рассмотрим сбалансированную трехфазную нагрузку, потребляющую 36 кВт при коэффициенте мощности 0.86 и линейное напряжение 400 В (В _LL ):

линия к нейтрали (фаза) напряжение В _LN = 400 / √3 = 230 В
трехфазная мощность 36 кВт, однофазная мощность = 36/3 = 12 кВт
теперь просто следуйте описанному выше однофазному методу

Достаточно просто. Чтобы найти мощность при заданном токе, умножьте его на напряжение, а затем на коэффициент мощности, чтобы преобразовать его в W. Для трехфазной системы умножьте на три, чтобы получить общую мощность.

Личная записка по методу

Как правило, я запоминаю метод (а не формулы) и переделываю его каждый раз, когда делаю расчет. Когда я пытаюсь запомнить формулы, я всегда быстро их забываю или неуверен, правильно ли я их запоминаю. Мой совет — всегда старайтесь запоминать метод, а не просто запоминать формулы. Конечно, если у вас есть суперспособность запоминать формулы, вы всегда можете придерживаться этого подхода.

Использование формул

Вывод формулы — пример

Сбалансированная трехфазная система с общей мощностью P (Вт), коэффициентом мощности pf и линейным напряжением В _LL

Преобразование в однофазную проблему:
P1ph = P3

Полная мощность одной фазы S _{1 фаза} (ВА):
S1ph = P1phpf = P3 × pf

Фазный ток I (A) — полная мощность одной фазы, деленная на напряжение между фазой и нейтралью (и дано В _LN = В _LL / √3):
I = S1phVLN = P3 × pf3VLL

Упрощение (и с 3 = √3 x √3):
I = P3 × pf × VLL

Приведенный выше метод основан на запоминании нескольких простых принципов и манипулировании проблемой, чтобы дать ответ.

Для получения того же результата можно использовать более традиционные формулы. Их можно легко вывести из вышеприведенного, например:

I = W3 × pf × VLL, дюйм A

Несбалансированные трехфазные системы

Вышеупомянутое относится к сбалансированным трехфазным системам. То есть ток в каждой фазе одинаковый, и каждая фаза обеспечивает или потребляет одинаковое количество энергии. Это типично для систем передачи энергии, электродвигателей и аналогичного оборудования.

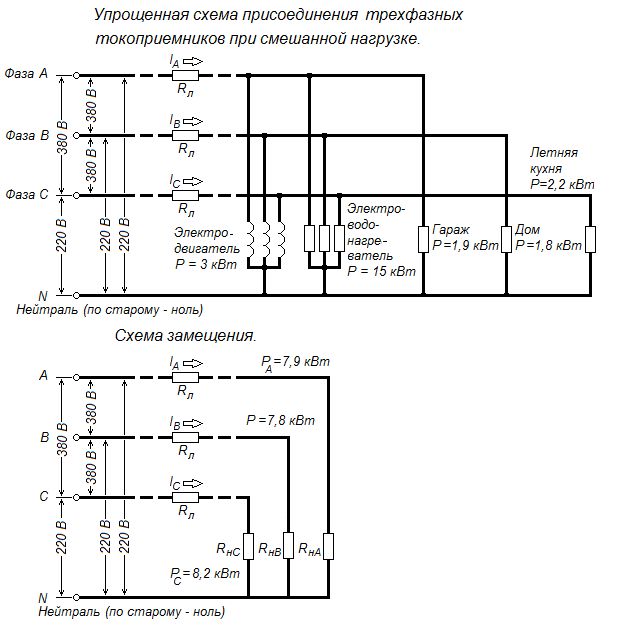

Часто, когда задействованы однофазные нагрузки, например, в жилых и коммерческих помещениях, система может быть несбалансированной, так как каждая фаза имеет разный ток и доставляет или потребляет разное количество энергии.

Сбалансированные напряжения

К счастью, на практике напряжения имеют тенденцию быть фиксированными или очень небольшими. В этой ситуации, немного подумав, можно распространить вышеупомянутый тип расчета на трехфазные системы с несимметричным током.Ключом к этому является то, что сумма мощности в каждой фазе равна общей мощности системы.

Например, возьмем трехфазную систему 400 В (V _LL ) со следующими нагрузками: фаза 1 = 80 A, фаза 2 = 70 A, фаза 3 = 82 A

линия к нейтрали (фаза) напряжение В _LN = 400 / √3 = 230 В
Полная мощность фазы 1 = 80 x 230 = 18400 ВА = 18,4 кВА
Полная мощность фазы 2 = 70 x 230 = 16100 ВА = 16,1 кВА
Полная мощность фазы 3 = 82 x 230 = 18 860 ВА = 18.86 кВА
Общая трехфазная мощность = 18,4 + 16,1 + 18,86 = 53,36 кВА

Аналогично, учитывая мощность в каждой фазе, вы можете легко найти фазные токи. Если вам также известен коэффициент мощности, вы можете преобразовать его из кВА в кВт, как показано ранее.

Несбалансированные напряжения

Если напряжения становятся несимметричными или есть другие соображения (например, несбалансированный фазовый сдвиг), то необходимо вернуться к более традиционному анализу сети.Системные напряжения и токи можно найти, подробно изобразив схему и используя законы Кирхгофа и другие сетевые теоремы.

Сетевой анализ не является целью данной заметки. Если вас интересует введение, вы можете просмотреть наш пост: Теория сети — Введение и обзор

КПД и реактивная мощность

Другие факторы, которые следует учитывать при проведении расчетов, могут включать эффективность оборудования.Зная, что эффективность энергопотребляющего оборудования — это выходная мощность, деленная на входную, опять же, это легко подсчитать. Реактивная мощность не обсуждается в статье, а более подробную информацию можно найти в других примечаниях (просто воспользуйтесь поиском на сайте).

Сводка

Помня, что трехфазная мощность (кВт или кВА) просто в три раза больше однофазной мощности, любую трехфазную задачу можно упростить. Разделите кВт на коэффициент мощности, чтобы получить кВА. ВА — это просто ток, умноженный на напряжение, поэтому знание этого и напряжения может дать ток.При расчете тока используйте фазное напряжение, которое связано с линейным напряжением квадратным корнем из трех. Используя эти правила, можно решить любую трехфазную задачу без необходимости запоминать и / или прибегать к формулам.

Формулы и расчеты двигателя, Указатель полезных инструментов

Формулы и расчеты, приведенные ниже, следует использовать только для целей оценки. Заказчик обязан указать требуемые мощность двигателя, крутящий момент и время разгона для своего приложения.Продавец может пожелать проверить указанные заказчиком значения с помощью формул в этом разделе, однако, если есть серьезные сомнения относительно приложения заказчика или если заказчик требует гарантированной производительности двигателя / приложения, заказчик должен нанять инженера-электрика для точного определения расчеты. Чтобы получить подробное описание каждой формулы, нажмите на ссылки ниже, чтобы перейти прямо к ней. Практические правила (приближение) Механические формулы Крутящий момент, фунт.фут = л.с. x 5250 об / мин —— л.с. = Крутящий момент x об / мин —— об / мин = 120 x частота Число полюсов 5250 Преобразование температуры ° C = (° F — 32) x 5/9 ° F = (° C x 9/5) + 32 Формула преобразования температуры R = 1.8 K + 0,6 .K = 5 / 9 (R-0,6) F = 1,8C + 32 C = 5 / 9 (F-32) R = F + 460 .K = C + 273 C = Цельсий, градусы F = Фаренгейт, градусы .K = Кельвин R = Ренкин, градусы 176,7 204,4 232,2 до C Темп. по F -17,8 10,8 37,8 65,6 93,3 0 50 100 150 200 32,0 122,0 212,0 302,0 9014 392,0 250 300 350 400 450 482,0 572,0 662,0 752,0 842,0 260,0 287,7 315.6 343,3 500 550 600 650 932,0 1022,0 1112,0 1202,0 по C Темп. по F 371,1 398,9 426,7 454,4 482,2 700 750 800 850 900 1292,0 1382,0 147214 2 1562.0 1382,0 147214 2 1562,00 537,8 565,6 593,3 621,1 950 1000 1050 1100 1150 1742,0 1832,0 1922,0 2012,0 2102,0 648,9 67614 648,9 676,7 1350 2192,0 2282,0 2372,0 2462,0 по C Темп. по F 760.0 787,8 815,6 843,3 872,1 1400 1450 1500 1550 1600 2552,0 2642,0 2732,0 2822,0 2912,0 899,9 899,9 955,4 1750 1800 1850 3002,0 3092,0 3182,0 3272,0 3362,0 1038,8 1066,6 1094,3 1121,1 1900 1950 2000 2050 3452.0 3542.0 3632.0 3722.0 Высокая инерционная нагрузка t = WK 2 x об / мин 308 x T ср. —— WK 2 = инерция в фунт-фут. 2 t = время разгона в сек. T = Av. ускоряющий момент фунт-фут. T = WK 2 x об / мин 308 xt 4 9018 9018 9018 9018 9018 Частота и количество полюсов электродвигателей переменного тока инерция, отраженная двигателю = инерция нагрузки об / мин нагрузки об / мин двигателя n s = 120 xf P —— f = P xn s 120 — — P = 120 xf n s Зависимость между мощностью, крутящим моментом и скоростью л.с. = T xn 5250 —— T = 5250 л. n s x 100 -3,19 Код кВА / л. С. код кВА / л. кВА / л.с. A 0-3.14 F 5,0 -5,59 L 9,0-9,99 S 16,0-17,99 B 900 5,6 -6,29 M 10,0-11,19 T 18,0-19,99 C 3,55-3,99 H 3-7,09 N 11,2-12,49 U 20,0-22,39 D 4,0 -4,49 I P 12,5-13,99 V 22,4 и более поздних версий E 4,5 -4,99 K 8,0 -8,99 4 0-15,99 Символы 9055 частота в циклах в секунду (CPS) 9 0554 EFF I = ток в амперах E 95 = мощность в киловаттах кВА = полная мощность в киловольт-амперах л.с. скорость в оборотах в минуту (об / мин) нс = синхронная скорость в оборотах в минуту (об / мин) P = количество полюсов = T = крутящий момент в фунт-футах = КПД в десятичном виде PF = Коэффициент мощности в десятичном формате Эквивалентная инерция В механических системах все вращающиеся части обычно не работают с одинаковой скоростью .Таким образом, нам необходимо определить «эквивалентную инерцию» каждой движущейся части при определенной скорости первичного двигателя. Общий эквивалент WK 2 для системы представляет собой сумму WK 2 каждой части, относящуюся к скорости первичного двигателя. Уравнение говорит: WK 2 EQ = WK 2 часть N часть N первичный двигатель Это уравнение становится общим знаменателем, на котором могут основываться другие вычисления.Для устройств с регулируемой скоростью инерция сначала должна быть рассчитана на низкой скорости. Давайте посмотрим на простую систему, которая имеет первичный двигатель (PM), редуктор и нагрузку. WK 2 = 100 фунт-фут. 2 WK 2 = 900 фунт-фут. 2 (вид на выходном валу) WK 2 = 27000 фунт-фут. 2 Формула утверждает, что эквивалент системы WK 2 равен сумме WK 2 частей на оборотах первичного двигателя, или в данном случае: Примечание: Обороты редуктора = Обороты нагрузки Эквивалент WK 2 равен WK 2 первичного двигателя плюс WK 2 нагрузки.Это равно WK 2 первичного двигателя, плюс WK 2 времен редуктора (1/3) 2 , плюс WK 2 времени загрузки (1/3) 2 . Это отношение редуктора к ведомой нагрузке выражается формулой, приведенной ранее: WK 2 EQ = WK 2 часть N часть N Первичный двигатель 2 Другими словами, когда деталь вращается со скоростью (N), отличной от первичного двигателя, WK 2 EQ равен WK 2 квадрата передаточного отношения детали. В этом примере результат может быть получен следующим образом: Эквивалент WK 2 равен: Наконец: WK 2 EQ = фунт-фут. 2 pm + 100 фунт-фут. 2 Красный + 3000 фунт-фут 2 Нагрузка WK 2 EQ = 3200 фунт-фут. 2 Общий эквивалент WK 2 — это то, что WK 2 видит первичный двигатель на его скорости. Электрические формулы (Дополнительные формулы см. В разделе «Формулы») I = Амперы; E = Вольт; Eff = Эффективность; pf = коэффициент мощности; кВА = Киловольт-амперы; кВт = Киловатт Ток заторможенного ротора (IL) из данных паспортной таблички Трехфазный: I L = 577 x л.с. x кВА / л.с. E См .: диаграмму кВА / л.с. Однофазный: I L = 1000 x HP x kVA / HP E Название двигателя , 3 фазы, 460 Вольт, код F. Табличка двигателя I L = 577 x 10 x (5,6 или 6,29) 460 902 Влияние линейного напряжения на ток заторможенного ротора (IL) (прибл.) I L = 70,25 или 78,9 Ампер (возможный диапазон) I L @ E LINE = I L @ E N / P x E LINE E N / P ПРИМЕР: Двигатель имеет ток заторможенного ротора (бросок 100 ампер (I L ) при номинальном напряжении, указанном на паспортной табличке (E N). / P ) 230 вольт. Что такое I L с напряжением 245 В (E LINE ), приложенным к этому двигателю? I L при 245 В. = 100 x 254 В / 230 В I L при 245 В. = 107 ампер Основные расчеты мощности в лошадиных силах Лошадиная сила — это работа, выполненная в единицу времени. Один HP равен 33 000 фут-фунт работы в минуту. Когда источник крутящего момента (T) выполняет работу по вращению (M) вокруг оси, выполняемая работа составляет: радиус x 2 x об / мин x фунт.или 2 TM При вращении со скоростью N об / мин доставленное HP составляет: л.с. = радиус x 2 x об / мин x фунт 33000 = TN 5250 Для вертикального или подъемного движения: л.с. W = общий вес в фунтах.поднимается двигателем S = скорость подъема в футах в минуту E = общий механический КПД подъемника и зубчатой ​​передачи. Для оценки E = 0,65 для эфф. подъемника и связанного механизма. Для вентиляторов и нагнетателей: л.с. = Объем (куб. Футов в минуту) x напор (дюймы водяного столба) 6356 x Механический КПД вентилятора Или л.с. = Объем (куб. Фут / мин) x давление (фунт.На квадратный фут) 3300 x Механический КПД вентилятора Или л.с. = Объем (куб. ) 229 x Механический КПД вентилятора Для оценки эфф. вентилятора или нагнетателя можно принять равным 0,65. Примечание: Объем воздуха (куб. Фут / мин) напрямую зависит от скорости вентилятора.Развиваемое давление зависит от скорости вентилятора в квадрате. Hp зависит от скорости вращения вентилятора. Для насосов: л. Или л. где общий динамический напор = статический напор + напор трения Для оценки КПД насоса можно принять равным 0.70. Ускоряющий момент Эквивалентная инерция привода с регулируемой скоростью указывает энергию, необходимую для поддержания работы системы. Однако запуск или ускорение системы требует дополнительной энергии. Крутящий момент, необходимый для ускорения кузова, равен WK 2 кузова, умноженному на изменение оборотов в минуту, деленному на 308-кратный интервал (в секундах), в котором происходит это ускорение: МОМЕНТ УСКОРЕНИЯ = WK 2 Н (фунт-сила)футов) 308 т Где: 4 W = Вес 9014ertia N = Изменение оборотов в минуту K = Радиус вращения т = Время ускорения (сек.) WK 2 = = = = Константа пропорциональности Или T Acc = WK 2 N 9002 902 (308) выводится путем преобразования линейного движения в угловое с учетом ускорения свободного падения.Если, например, у нас есть просто первичный двигатель и груз без регулировки скорости: Пример 1 WK 2 = 200 фунт-фут. 2 WK 2 = 800 фунт-фут. 2 WK 2 EQ определяется, как и раньше: WK 2 EQ = WK 2 pm + WK 2 Нагрузка WK 2 EQ = 200 + 800 WK 2 EQ = 1000 футов.фунт 2 Если мы хотим разогнать эту нагрузку до 1800 об / мин за 1 минуту, доступно достаточно информации, чтобы определить величину крутящего момента, необходимого для ускорения нагрузки. В формуле указано: T Acc = WK 2 EQ N 308t или 1000 x 1800 или 1000 x 1800 или 1800000 18480 Другими словами, 97.4 фунт-фут. крутящего момента необходимо приложить, чтобы эта нагрузка вращалась со скоростью 1800 об / мин за 60 секунд. Обратите внимание, что T Acc — это среднее значение ускоряющего момента во время рассматриваемого изменения скорости. Если требуется более точный расчет, может оказаться полезным следующий пример. Пример 2 Время, необходимое для разгона асинхронного двигателя с одной скорости на другую, можно найти из следующего уравнения: t = WR 2 x изменение оборотов в минуту 308 x T Где: T = Среднее значение ускоряющего момента во время рассматриваемого изменения скорости. t = Время, необходимое двигателю для разгона от начальной до конечной скорости. WR 2 = Эффект маховика или момент инерции для ведомого оборудования плюс ротор двигателя в фунт-футах. 2 (WR 2 ведомого оборудования должно относиться к валу двигателя). Теперь мы рассмотрим применение приведенной выше формулы на примере.На рисунке A показаны кривые скорость-крутящий момент асинхронного двигателя с короткозамкнутым ротором и вентилятора, который он приводит в действие. При любой скорости нагнетателя разница между крутящим моментом, который двигатель может передать на валу, и крутящим моментом, необходимым для нагнетателя, представляет собой крутящий момент, доступный для ускорения. Ссылка на рисунок A показывает, что ускоряющий момент может сильно изменяться в зависимости от скорости. Когда кривые скорость-крутящий момент для двигателя и нагнетателя пересекаются, крутящий момент отсутствует для ускорения. Затем двигатель приводит в движение вентилятор с постоянной скоростью и просто передает крутящий момент, необходимый для нагрузки. Для определения общего времени, необходимого для разгона двигателя и нагнетателя, область между кривой «скорость-крутящий момент» двигателя и кривой «скорость-крутящий момент» вентилятора разделена на полосы, концы которых представляют собой прямые линии. Каждая полоса соответствует приросту скорости, происходящему в течение определенного интервала времени. Сплошные горизонтальные линии на рисунке А представляют границы полос; длины пунктирных линий — средние ускоряющие моменты для выбранных интервалов скорости.Чтобы рассчитать общее время разгона двигателя и воздуходувки с прямым подключением, необходимо найти время, необходимое для разгона двигателя от начала одного интервала скорости до начала следующего интервала, и сложить инкрементальные времена для все интервалы, чтобы получить общее время разгона. Если WR 2 двигателя, чья кривая скорость-крутящий момент приведена на рисунке A, составляет 3,26 фут-фунт. 2 и WR 2 воздуходувки, относящейся к валу двигателя, имеют длину 15 футов.фунтов 2 , общий WR 2 составляет: 15 + 3,26 = 18,26 фунт-футов 2 , И общее время разгона составляет: или Рисунок A Кривые, используемые для определения времени, необходимого для разгона асинхронного двигателя и нагнетателя T 1 = 46 фунт-фут. Ускоряющие моменты T 4 = 43,8 фунт-фут. Т 7 = 32.8 фунт-фут. T 2 = 48 фунт-фут. T 5 = 39,8 фунт-фут. T 8 = 29,6 фунт-фут. T 3 = 47 фунт-фут. T 6 = 36,4 фунт-фут. T 9 = 11 фунт-фут. Рабочие циклы Заказы на продажу часто вводятся с пометкой под специальными характеристиками, такими как: —— «Подходит для 10 запусков в час» или —- » Подходит для 3 реверсов в минуту « или ——» Двигатель должен иметь возможность ускоряться до 350 фунтов.ft. 2 « или ——» Подходит для 5 пусков и остановок в час « Заказы с такими примечаниями не могут быть обработаны по двум причинам. Соответствующая группа продуктов должна быть проконсультировались, чтобы увидеть, доступна ли конструкция, которая будет выполнять требуемый рабочий цикл, и, если нет, чтобы определить, подпадает ли требуемый тип конструкции под нашу нынешнюю линейку продуктов. расчет цикла.Для проверки рабочего цикла информация о рабочем цикле должна включать следующее: Инерция, отраженная на валу двигателя. Моментная нагрузка на двигатель на всех этапах рабочего цикла, включая пуски, время работы, остановки или реверсирование. Точное время каждой части цикла. Информация о том, как выполняется каждый шаг цикла. Например, остановка может осуществляться выбегом, механическим торможением, динамическим торможением постоянным током или закупоркой.Обратное движение может быть выполнено путем закупоривания, или двигатель может быть остановлен каким-либо образом, а затем повторно запущен в противоположном направлении. Когда двигатель многоскоростной, цикл для каждой скорости должен быть полностью определен, включая метод переключения с одной скорости на другую. Любые особые механические проблемы, особенности или ограничения. Получение этой информации и проверка группы продуктов до ввода заказа могут сэкономить много времени, средств и переписки. Рабочий цикл относится к подробному описанию рабочего цикла, который повторяется в определенный период времени. Этот цикл может включать в себя частые запуски, остановки, реверсирование или остановку. Эти характеристики обычно используются в процессах периодического действия и могут включать в себя галтовочные барабаны, определенные краны, экскаваторы и драглайны, демпферы, приводы для позиционирования затвора или плуга, подъемные мосты, грузовые лифты и подъемники для персонала, экстракторы прессового типа, некоторые питатели, прессы и т.д. определенные типы, подъемники, индексаторы, сверлильные станки, машины для шлакоблоков, сиденья для ключей, тестомесильные машины, тянущие машины, шейкеры (литейные или автомобильные), обжимные и стиральные машины, а также определенные грузовые и легковые автомобили.Список не исчерпывающий. Приводы для этих нагрузок должны быть способны поглощать тепло, выделяемое во время рабочих циклов. Соответствующая теплоемкость потребуется в муфтах скольжения, сцеплениях или двигателях для ускорения или остановки этих приводов или для выдерживания остановок. Это произведение скорости скольжения и крутящего момента, воспринимаемого нагрузкой в ​​единицу времени, которое выделяет тепло в этих компонентах привода. Все события, происходящие во время рабочего цикла, генерируют тепло, которое компоненты привода должны рассеивать. Из-за сложности расчетов рабочего цикла и обширных технических данных для конкретной конструкции двигателя и номинальных характеристик, необходимых для расчетов, заказчику необходимо обратиться к инженеру-электрику для определения размера двигателя с приложением рабочего цикла. Что такое несимметрия напряжения и несимметрия тока? Проблемы с электропитанием, которые наиболее часто затрагивают промышленные предприятия, включают провалы и выбросы напряжения, гармоники, переходные процессы, а также несимметрию напряжения и тока. В сбалансированной трехфазной системе фазные напряжения должны быть равными или очень близкими к равным. Несимметрия или дисбаланс — это измерение неравенства фазных напряжений. Неуравновешенность напряжений — это мера разницы напряжений между фазами трехфазной системы. Это снижает производительность и сокращает срок службы трехфазных двигателей. Воздействие переходных процессов на двигатели может быть серьезным. Изоляция обмотки двигателя может выйти из строя, что может привести к дорогостоящему преждевременному отказу двигателя и незапланированным простоям. Испытание переходного напряжения в двигателях Переходное напряжение — временные нежелательные всплески или скачки напряжения в электрической цепи — может поступать из любого количества источников внутри или за пределами промышленного предприятия. Включение и выключение смежных нагрузок, конденсаторные батареи для коррекции коэффициента мощности или даже отдаленная погода могут создавать переходные напряжения в распределительных системах. Эти переходные процессы, которые различаются по амплитуде и частоте, могут разрушать или вызывать пробой изоляции в обмотках двигателя. Поиск источника этих переходных процессов может быть затруднен из-за частоты возникновения и того факта, что их симптомы могут проявляться по-разному.Например, на кабелях управления может появиться переходный процесс, который не обязательно напрямую вызывает повреждение оборудования, но может нарушить работу. Хорошим способом выявления и измерения переходных процессов является использование трехфазного анализатора качества электроэнергии с функцией переходных процессов, такого как анализатор качества электроэнергии и двигателя Fluke 438-II. Функция переходного процесса на измерителе установлена ​​на значение более чем на 50 В выше нормального напряжения. Затем дисплей измерителя покажет потенциально проблемное напряжение выше 50 В — переходные процессы. Если при первоначальном измерении переходных процессов не обнаружено, рекомендуется измерять и регистрировать качество электроэнергии с течением времени с помощью усовершенствованного промышленного регистратора качества электроэнергии, такого как трехфазный регистратор качества электроэнергии Fluke 1750. Что вызывает несимметрию напряжения? Несбалансированная трехфазная система может привести к снижению производительности или преждевременному выходу из строя трехфазных двигателей и других трехфазных нагрузок по следующим причинам: Механические напряжения в двигателях из-за более низкого выходного крутящего момента Выше чем нормальный ток в двигателях и трехфазных выпрямителях Ток дисбаланса течет в нейтральных проводниках в трехфазных системах звездой Несимметрия напряжения на клеммах двигателя вызывает большой дисбаланс тока, который может быть в 6-10 раз больше, чем напряжение дисбаланс.Несбалансированные токи приводят к пульсации крутящего момента, повышенной вибрации и механической нагрузке, повышенным потерям и перегреву двигателя. Несбалансированность напряжения и тока также может указывать на проблемы с обслуживанием, такие как ослабленные соединения и изношенные контакты. Дисбаланс может возникнуть в любой точке распределительной системы. Нагрузки должны быть равномерно распределены по каждой фазе щитка. Если одна фаза становится слишком нагруженной по сравнению с другими, напряжение на этой фазе будет ниже. Трансформаторы и трехфазные двигатели, питаемые от этой панели, могут нагреваться сильнее, быть необычно шумными, чрезмерно вибрировать и даже преждевременно выходить из строя. Как рассчитать дисбаланс напряжений Расчет для определения дисбаланса напряжений прост. Результатом является процентный дисбаланс, который может использоваться для определения следующих шагов при поиске и устранении неисправностей двигателя. Расчет состоит из трех этапов: Определение среднего напряжения или тока Расчет наибольшего отклонения напряжения или тока Разделите максимальное отклонение на среднее напряжение или ток и умножьте на 100% дисбаланс = (Максимальное отклонение от среднего В или I / среднее значение В или I) x 100 Расчет дисбаланса вручную — это определение несимметрии напряжения или тока на определенный момент времени.Анализатор электропривода, такой как Fluke 438-II, покажет дисбаланс напряжения или тока в реальном времени, включая любые отклонения дисбаланса. Связанные ресурсы Связанные ресурсы Расчет данных обмотки для трехфазных двигателей УСЛОВИЯ. Методы, описанные на этой странице, связаны с потенциально опасными применениями электричества. УСЛОВИЯ Сначала просмотрите объяснение на нашем веб-сайте: http: // winding.wixsite.com/design Несмотря на то, что предоставленные нами данные получены из надежных источников, мы не даем никаких гарантий и не несем ответственности за какие-либо личные, профессиональные или финансовые риски или любые травмы, несчастные случаи или убытки, возникшие в результате использования нашей информации. Любая информация, полученная нами (схемы, расчеты, детали обмоток), должна использоваться только профессиональными и квалифицированными инженерами-электриками с учетом их собственного профессионального суждения и должного внимания к вопросам здоровья и безопасности.Вы используете полученные нами данные исключительно на свой страх и риск. Расчет будет выполнен для трехфазных двигателей с воздушным охлаждением для непрерывного рабочего цикла S1, стандартной эффективности, 50 или 60 Гц, SF = 1,00, кругового или концентрического однослойные или двухслойные, для максимальной мощности от данного стального сердечника. Пожалуйста, предоставьте как можно больше информации, чтобы мы могли сделать достоверный расчет. ВНИМАНИЕ: Эта услуга платная. Отправьте необходимую информацию и подробно объясните, что вам нужно, и мы заранее свяжемся с вами с нашим предложением / ценой.Цены начинаются от 20 долларов США за расчет или схему и зависят от мощности двигателя и сложности обмоток. Оплата осуществляется через PayPal с помощью любой кредитной карты без каких-либо дополнительных комиссий за перевод. Обратите внимание, что вам не обязательно иметь собственную учетную запись PayPal. ВАЖНОЕ ПРИМЕЧАНИЕ: ВОЗВРАТ ДЕНЕГ НЕВОЗМОЖЕН. Почему? В первую очередь точность расчета или диаграммы зависит от вводимых вами данных. Успех ремонта полностью зависит от вашей работы, опыта, качества материалов, испытаний и т. Д. Любая полученная нами информация (схемы, расчеты, детали обмоток) является всего лишь предложением и должна рассматриваться и применяться только профессиональными и квалифицированными инженерами-электриками с учетом их собственного профессионального суждения и должного внимания к вопросам здоровья и безопасности. Использование полученных нами данных исключительно на ваш страх и риск Ответственность за вас лежит на вас. После того, как вы получили нашу информацию, за которую вы заплатили (отчет или диаграмма расчета данных), считается, что вы видели и использовали нашу услугу, и нет возможности выйти и потребовать возмещения. Используйте наш сервис, только если вы согласны с этими условиями. НЕ СДЕЛАЙТЕ ПОКУПКИ, ЕСЛИ ВЫ НЕ ПРИНИМАЕТЕ УСЛОВИЯ ВЫШЕ. АВТОРСКИЕ ПРАВА ЗАЩИЩЕНЫ. — Наши документы будут включать материалы, защищенные авторским правом, предназначенные только для вашего использования. — Несанкционированное использование или воспроизведение, распространение, продажа или любая публикация, даже частичная, это запрещено и будет преследоваться в соответствии с положениями закона. Платите только в том случае, если вы согласны с этими условиями. Более подробная информация на нашем веб-сайте: http://winding.wixsite.com/design Какова формула трехфазной цепи? Введение Трехфазная цепь состоит из трехфазного источника, трехфазной нагрузки и трехфазной линии передачи. Самая основная характеристика этой схемы — наличие одной или нескольких групп источников питания. Каждая группа состоит из трех источников питания синусоидальной формы с одинаковой амплитудой, одинаковой частотой, разностью фаз 120 °, а источник питания и нагрузка соединены определенным образом.Трехфазные цепи широко используются в энергосистемах, таких как производство, передача, распределение и электрическое оборудование большой мощности. Что означает 3 фазы? Каталог Ⅰ Основы трехфазной схемы Три фазы могут быть запитаны по шести проводам, причем два провода зарезервированы для исключительного использования каждой фазы. Однако они обычно поставляются только по трем проводам , а фазное или линейное напряжение — это напряжения между тремя возможными парами проводов.Фазные или линейные токи — это токи в каждом проводе. Напряжения и токи обычно выражаются как действующие или действующие значения, как в однофазном анализе. 1.1 Характеристика трехфазной цепи Специальное питание Специальная нагрузка Специальное соединение Специальное решение 1.2 Условия трехфазной цепи 1) Концевой провод (пожарный) 2) Нейтраль 3) Линейный ток 4) Сетевое напряжение 5) Фазный ток 6) Фазное напряжение 7) Трехфазная трехпроводная система и трехфазная четырехпроводная система проводов 1.3 Трехфазное напряжение и ток Резюме: линейное напряжение в зависимости от фазового напряжения 1) Линейный ток равен соответствующему фазному току. 2) Если фазное напряжение симметрично, линейное напряжение также симметрично. 3) Напряжение в сети в √3 в раз больше фазного напряжения. 4) Фаза сетевого напряжения опережает соответствующее фазное напряжение на 30 ° . Резюме: Линейный ток против фазного тока 1) Линейное напряжение равно соответствующему фазному напряжению. 2) Если фазные токи симметричны, линейные токи также симметричны. 3) Линейный ток в √3 в раз больше фазного напряжения. 4) Фаза сетевого тока отстает от соответствующего фазного напряжения на 30 ° . 1.4 Преимущества трехфазной цепи Выработка электроэнергии: трехфазная мощность увеличивается на 50% по сравнению с однофазной мощностью. Коробка передач: На 25% на меньше материала, чем при передаче по однофазной цепи.То есть при определенных условиях для передачи определенного количества мощности по трехфазной сети требуется только 75% меди для однофазной передачи. Распределение энергии: более экономично, чем однофазные трансформаторы, и легче подключается к нагрузке. Транспортировка: простая конструкция, низкая стоимость, надежная работа, удобство обслуживания. Кроме того, три провода обычно используются в высоковольтных линиях электропередачи, будь то на опорах или столбах, со штыревыми или подвесными изоляторами.Некоторые высоковольтные линии теперь являются постоянным током, поскольку твердотельные устройства упрощают преобразование в переменный ток и обратно. В линиях постоянного тока отсутствуют проблемы, связанные с фазой, а также устранен скин-эффект, который уменьшает эффективную площадь проводников. Управлять передачей электроэнергии на большие расстояния не так просто, как можно было бы подумать. Ⅱ Симметричный и асимметричный 2.1 Симметричная трехфазная цепь Симметричный трехфазный источник питания обычно генерируется трехфазным синхронным генератором, как показано на рисунке (а).Среди них трехфазные обмотки различаются по пространству на 120 °. Когда ротор вращается с равномерной угловой скоростью ω, в трехфазной обмотке генерируется индуцированное напряжение, тем самым образуя симметричный трехфазный источник питания, как показано на рисунке (b). Среди них три конца A, B и C называются начальным концом, а три конца X, Y и Z называются концом. Когда вы подключаете нагрузку к трем проводам, это нужно делать так, чтобы это не нарушало симметрию. Мгновенное напряжение Расчет трехфазной мощности В формуле возьмем напряжение фазы A u A в качестве опорной величины синуса.Диаграмма формы трехфазного напряжения показана на рисунке (а). Ключом к пониманию трехфазного тока является понимание векторной диаграммы напряжений или токов. Вектор трехфазного источника питания можно представить на рисунке (б). Характеристики симметричного трехфазного источника питания могут быть получены из приведенной выше формулы: Из приведенной выше формулы сумма мгновенного значения трехфазного источника питания и сумма векторов всегда равны нулю. Последовательность, в которой каждая фаза трехфазной мощности проходит через одно и то же значение (например, максимальное значение), называется последовательностью фаз трехфазной мощности, а последовательность фаз вышеупомянутого трехфазного напряжения называется положительной последовательностью. И наоборот, если фаза B превышает 120 ° фазы A, а фаза C превышает 120 ° фазы B, эта последовательность фаз называется обратной последовательностью. Если нет специальных инструкций, обычно по умолчанию используется положительный порядок. 2.2 Трехфазная асимметрия 1) В трехфазной цепи, если имеется асимметричная часть, это называется трехфазной асимметрией. 2) Комплексная мощность, потребляемая трехфазной нагрузкой, равна сумме различных комплексных мощностей. 3) Мгновенная мощность трехфазной цепи — это сумма мгновенной мощности каждой фазной нагрузки. 4) В трехфазной трехпроводной схеме, симметричной или несимметричной, для измерения трехфазной мощности можно использовать два измерителя мощности. Когда напряжение источника питания в трехфазной цепи асимметрично или параметры в цепи асимметричны, ток в цепи обычно асимметричен. Такая схема называется трехфазной асимметрией. В трехфазных цепях очень много деталей несимметрии, и причины разные. Например, в трехфазной цепи много маломощных однофазных нагрузок, их сложно превратить в полностью симметричную цепь. Когда трехфазная цепь разрывается или замыкается накоротко, это также трехфазная цепь асимметрии.Кроме того, в некотором электрическом оборудовании и инструментах формально для работы используется трехфазная асимметрия. Например, самая распространенная низковольтная трехфазная четырехпроводная система. Из-за большого количества однофазных нагрузок в низковольтной системе эквивалентные импедансы Z A , Z B и Z C трехфазной цепи обычно отличаются друг от друга, а мощность напряжение питания в целом можно считать симметричным. Таким образом, симметричный трехфазный источник питания преобразуется в асимметричную трехфазную нагрузку. Схема, показанная на рисунке, имеет два узла, и напряжение между двумя узлами может быть непосредственно вычислено в соответствии с методом узлового напряжения. Хотя напряжение источника питания в приведенной выше формуле является симметричным, напряжение между нейтральной точкой источника питания и нейтральной точкой нагрузки не равно нулю из-за асимметрии нагрузки, то есть U NN ≠ 0. В соответствии с законом Кирхгофа о напряжении , фазное напряжение нагрузки может быть получено как: Векторная диаграмма каждого напряжения, соответствующего приведенной выше формуле, выглядит следующим образом: Ⅲ Формулы питания в трехфазной цепи 1.Средняя мощность Предположим, что мощность, потребляемая фазной нагрузкой в ​​симметричной трехфазной цепи, равна P p = U p I p cosφ , где U p — фазное напряжение, а I p — фазный ток нагрузки. Тогда общая трехфазная мощность равна: P = 3U p I p cosφ Обратите внимание на 1) φ в приведенной выше формуле — это угол разности фаз (угол импеданса) фазного напряжения и фазы. Текущий. 2) cosφ — коэффициент мощности каждой фазы в симметричной трехфазной системе: cosφA = cosφB = cosφC = cosφ 3) Формула рассчитывает мощность цепи (или мощность, потребляемую нагрузкой) . Когда нагрузка подключена звездой, линейное напряжение и линейный ток на конце нагрузки подставляются в приведенную выше формулу: Когда нагрузка подключена треугольником, линейное напряжение и линейный ток на конце нагрузки подставляются в приведенную выше формулу: 2.Реактивная мощность Реактивная мощность, потребляемая нагрузкой в ​​симметричной трехфазной цепи, равна сумме реактивной мощности каждой фазы: 3. Полная мощность 4. Мгновенная мощность Предположим, что напряжение и ток фазы A трехфазной нагрузки равны: Тогда мгновенная мощность каждой фазы равна: Можно доказать, что их сумма равна . Приведенная выше формула показывает, что мгновенная мощность симметричной трехфазной цепи постоянна и равна средней мощности.Это одно из преимуществ симметричной схемы. Например, в трехфазном двигателе достигается сбалансированный электромагнитный крутящий момент и устраняется механическая вибрация, чего нет в однофазных двигателях. Ⅳ Часто задаваемые вопросы о трехфазной цепи 1. Что такое трехфазная цепь? Трехфазное питание — это трехпроводная силовая цепь переменного тока, в которой каждый фазный сигнал переменного тока разнесен на 120 электрических градусов. … трехфазный — это то, что трехфазный источник питания лучше выдерживает более высокие нагрузки. Однофазные источники питания чаще всего используются, когда типичными нагрузками являются освещение или обогрев, а не большие электродвигатели. 2. Сколько проводов в 3 фазе? четыре провода Трехфазная система имеет четыре провода. Три — проводники, а один — нейтральный. 3. Какова формула 3-фазной мощности? Трехфазные расчеты.Для трехфазных систем мы используем следующее уравнение: кВт = (В × I × PF × 1,732) ÷ 1000. 4. В чем преимущество трехфазной системы? Трехфазная цепь обеспечивает большую удельную мощность, чем однофазная, при той же силе тока, что позволяет уменьшить размер проводки и снизить затраты. Кроме того, трехфазное питание упрощает балансировку нагрузок, сводит к минимуму токи гармоник и необходимость в больших нейтральных проводах. 5.Что подразумевается под трехфазной сбалансированной нагрузкой? Сбалансированное трехфазное напряжение или ток — это напряжение, в котором размер каждой фазы одинаков, а фазовые углы трех фаз отличаются друг от друга на 120 градусов. … При такой сбалансированной нагрузке, если применяется сбалансированное трехфазное питание, токи также будут сбалансированы. Альтернативные модели Часть Сравнить Производителей Категория Описание ПроизводительНомер детали: 5225395-1 Сравнить: Текущая часть Производитель: TE Connectivity Категория: РЧ / Коаксиальные соединители Описание: Conn BNC PL от 0 Гц до 4 Гц 50 Ом Crimp ST Cable Mount Gold Производитель.Номер детали: 225395-1 Сравнить: 5225395-1 VS 225395-1 Производитель: TE Connectivity Категория: РЧ / Коаксиальные соединители Описание: Прямой 50 Ом, серия BNC RG-58 58A 58B 58C Штекерный штыревой разъем Производитель.Номер детали: 5225395-3 Сравнить: 5225395-1 VS 5225395-3 Производитель: TE Connectivity Категория: РЧ / Коаксиальные соединители Описание: Conn BNC PL от 0 Гц до 4 Гц 50 Ом Crimp ST Cable Mount Gold Производитель.Номер детали: 31-320 Сравнить: 5225395-1 VS 31-320 Производители: Амфенол Категория: РЧ / Коаксиальные соединители Описание: Conn BNC PL от 0 Гц до 4 Гц 50 Ом Crimp ST Cable Mount Gold Формула обмотки трехфазного двигателя Pdf Вы можете узнать больше Диаграмма ниже Как завершить расчет формулы обмотки двигателя Что такое распределенная обмотка и концентрированная обмотка Quora Как рассчитать данные обмотки двигателя для конкретной л.с. Схема подключения Yy для 4 6-полюсных обмоток Как проверить трехфазные двигатели переменного тока Обучение электрическому оборудованию Схема трехфазных обмоток Рисунок Youtube Plc Программа для Star Delta Motor Starter Plc Моторная лестница Формулы обмотки электродвигателя Подробные знаки Урду Хинди Июнь 2014 Схемы электрических соединений электрической обмотки Методы пуска трехфазных асинхронных двигателей Расчет обмотки трансформатора на хинди урду Turn Per Как тестировать и проверять однофазные электродвигатели Простой расчет трехфазного тока Перемотка 3-фазного электродвигателя 54 шага с изображениями В чем разница между постоянным магнитом с индукцией переменного тока Расчет трехфазного двигателя Разместите свои комментарии? Калькулятор тока 3-фазного асинхронного двигателя • Электрический 1 часов назад 3-фазный асинхронный двигатель Ток Калькулятор используется для расчета номинального тока и ампер полной нагрузки двигателя.Введите номинальные вольты, амперы, мощность и эффективность, чтобы найти ток, протекающий через двигатель. Трехфазный асинхронный двигатель популярен благодаря своей эффективности и широко используется в электрических системах для выполнения механических работ. Веб-сайт: https://www.electricalcalculators.org/3-phase-induction-motor-current-calculator/ Категория : Используйте слова в предложении 3Phase AC Calculators Revisited Dataforth 6 часов назад изобретения, такие как многофазная ( 3 — фаза ) система питания переменного тока, асинхронный двигатель , катушка Тесла, трансформатор и расчет фаз 3 — .На рисунке 4 показан правильный порядок нижних индексов для каждой из двух различных последовательностей , фаза . Для последовательности {1-2- 3 } правильный порядок индексов [12], Веб-сайт: http://www.dataforth.com/catalog/pdf/an110.pdf Категория : Используйте слова в предложении Electric Motor Calculator Engineering ToolBox 3 часа назад Рассчитать 3 фазы Полная мощность (кВА) RLA — «Амперы рабочей нагрузки» — ток, потребляемый во время нормальной работы электрического двигателя . FLA — «Full Load Amps» — величина тока, потребляемого двигателем при достижении момента полной нагрузки и мощности в лошадиных силах. FLA обычно определяется в лабораторных условиях. Примечание! — в калькуляторе выше FLA составляет RLA + 25%. 1 л. Калькулятор пускового и рабочего тока Только сейчас 3 фазы AC Двигатель Пусковой и рабочий ток Калькулятор getcalc.com’s пусковой и рабочий ток Calculator — это онлайн-инструмент для электротехники , позволяющий рассчитать пусковой, рабочий ток и ток полной нагрузки 3-фазного асинхронного двигателя переменного тока . Определение и формулы Пусковой и рабочий ток — это три важных фактора для номинальных характеристик асинхронного двигателя переменного тока . Веб-сайт: https://getcalc.com/electrical-starting-running-current-calculator.htm Категория : Используйте слова в предложении Motor FLA Calculator Good Calculators 9 часов назад Трехфазный двигатель переменного тока FLA (Амперы) = (P [HP] × 746) / (В × 1.732 × cos ϕ × η) Где: P [л.с.], P [кВт] = номинальная мощность двигателя (л.с. или кВт), V = номинальное напряжение двигателя (вольт), η = КПД двигателя в десятичной форме, cos ϕ = мощность двигателя коэффициент, 1000 = коэффициент преобразования для преобразования кВт в Вт, 746 = коэффициент преобразования для преобразования л.с. в Вт. Веб-сайт: https://goodcalculators.com/motor-fla-calculator/ Категория : Используйте слова в предложении Калькулятор тока двигателя jCalc.NET 6 часов назад Калькулятор тока полной нагрузки двигателя вычисляет ток полной нагрузки двигателя по следующим параметрам: Напряжение (В).Междуфазное напряжение для трехфазного источника питания или межфазное напряжение для однофазного источника питания. Фаза. Будь то трехфазное или однофазное напряжение питания. Рейтинг (P). Номинальная мощность двигателя в кВт. Веб-сайт: https://www.jcalc.net/motor-current-calculator Категория : Используйте ток в предложении Формулы и расчеты двигателей, Указатель полезных инструментов 1 час назад При 1800 об / мин двигатель развивает 3 фунтов.футов на л.с. При 1200 об / мин двигатель развивает 4,5 фунт-фут. на л.с. При 575 В фазный двигатель 3 — потребляет 1 А на л.с. При 460 В фазный двигатель 3 — потребляет 1,25 А на л.с. При 230 В фазный двигатель 3 — потребляет 2,5 А на л.с. При 230 В однофазный двигатель потребляет 5 А на л.с. При 115 В однофазный двигатель потребляет 10 Веб-сайт: https://www.generatorjoe.net/ html / motorformula.html Категория : Использование и в предложении Трехфазное питание, формула и калькулятор Electrical4uonline 2 часа назад 3 фазы Электропитание. Производство электроэнергии использует 3-фазную энергосистему в качестве энергосистемы по умолчанию во всем мире. В электрической системе для распределения нагрузки используется фаза и система . Используются три различных типов систем фаза . Первая — это одинарная фаза , две фазы, а другая трехфазная система . Веб-сайт: https://www.electrical4uonline.com/3-phase-power-formula-and-calculator/ Категория : Использование и в предложении Расчет и измерение мощности в трех Фаза… Just Now осуществляется с помощью трехфазных цепей . И все более крупные двигатели почти исключительно относятся к трехфазному типу . Короче говоря, трехфазные цепи являются наиболее практичным средством работы с большими объемами электроэнергии.При планировании новой трехфазной цепи очень часто возникает необходимость для Веб-сайт: https://pdhonline.com/courses/e344/e344content.pdf Категория : Использование и в предложение Расчет потребления / стоимости электроэнергии для 3-фазного двигателя Только сейчас Чтобы ответить на ваш основной вопрос, вы должны использовать средний ток трех , если вы используете формулу для 3-фазный мощность. 3 -ph кВт = 1,732 * В * A * коэффициент мощности, где V — линейное напряжение, а A — ампер в одной из линий. Это предполагает балансировочную нагрузку, равную текущей во всех трех линиях. Двигатель будет такой нагрузкой для всех практических Веб-сайт: https://www.eng-tips.com/viewthread.cfm?qid=164787 Категория : Используйте для в предложении Трехфазный вычислитель мощности jCalc.NET Just Now Трехфазный вычислитель мощности рассчитывает ток активной и реактивной мощности по следующим параметрам: Напряжение (В): Введите фазу — фазу ( VLL) напряжение питания 3 — фазы переменного тока в вольтах.Ток (I): введите ток в амперах (A). Коэффициент мощности (cosΦ). Введите коэффициент мощности нагрузки. Веб-сайт: https://www.jcalc.net/three-phase-power-calculator Категория : Используйте мощность в предложении VFD Как я могу рассчитать RPM для трех фаз… 5 часов назад Прежде всего, если вам нужен частотно-регулируемый привод для двигателя переменного тока , обязательно загляните в наш интернет-магазин. Вычислить число оборотов в минуту для трехфазного асинхронного двигателя относительно просто….Асинхронный двигатель ACThree Phase Число оборотов в минуту определяется по формуле: число оборотов в минуту = (120 * частота) / количество полюсов двигателя . Начиная с числа полюсов трехфазного индукции Расчетное время чтения: 3 минуты Веб-сайт: https://www.precision-elec.com/faq-vfd-how-do-i-calculate-rpm- для трехфазных асинхронных двигателей / Категория : Используйте I в предложении Определение нагрузки и КПД электродвигателя 4 часа назад 3 Определение Двигатель Нагрузки Измерения входной мощности Когда “ доступны измерения мощности с прямым считыванием, используйте их для оценки двигателя при частичной нагрузке.Используя измеренные параметры, полученные с портативных приборов, вы можете использовать уравнения от 1 до , рассчитав для трех фаз — , входную мощность для нагруженного двигателя . Размер файла: 190 КБ Количество страниц: 16 Веб-сайт: https://www.energy.gov/sites/prod/files/2014/04/f15/10097517.pdf Категория : Использование и в предложении Расчет одно- и трехфазных параметров EC&M 7 часов назад Расчет однофазных и трехфазных параметров .1 апреля 2008 г. Добро пожаловать в первую из серии статей, посвященных основам расчета электрических систем. В этом месяце мы обсудим самые фундаментальные из расчетов — для тока (I) и киловатт (кВт). Мы также покажем вам, как вы можете выполнить эти вычислений «в уме» с очень Расчетное время чтения: 4 минуты Веб-сайт: https://www.ecmweb.com/basics/ article / 20897069 / Calculating-single-and-3phase-parameters Категория : Использование и в предложении Данные двигателя Трехфазные двигатели переменного тока Размер провода… Только сейчас Нагреватель — это устройство, которое защищает двигатель от тепловых перегрузок из-за превышения тока в обмотках.Согласно NEC, номинальная перегрузка не должна превышать 115% от тока полной нагрузки двигателя . Например, ток полной нагрузки двигателя мощностью 10 л.с. при 230 В составляет 28 А. Следовательно, нагреватель должен быть рассчитан на 28 * 1,15 = 32,2 А. Веб-сайт: http://wiresizecalculator.net/tables/threephasemotordata.htm Категория : Используйте слова в предложении Калькулятор тока заторможенного ротора Электрооборудование… 4 часа назад Указанный выше инструмент требуются следующие данные для расчета : Двигатель Тип — Одно- фаз или три — фаз .(Обязательно) Двигатель , номинальная мощность в л.с. или кВт. (Обязательно) Входное напряжение питания. (Обязательно) Код NEMA. (Обязательно) После ввода необходимых данных нажмите кнопку « Calculate », чтобы узнать ток заблокированного ротора двигателя . Веб-сайт: https://www.electricalclassroom.com/motor-locked-rotor-current-calculator/ Категория : Используйте ток в предложении Калькулятор сечения кабеля трехфазного двигателя ElectricalSells 4 часа назад Расчет сечения кабеля для двигателя LT мощностью 90 кВт KW = 90 кВт Pf = 0.8, КПД = 94% Напряжение системы, V1 = 415 Длина кабеля = 100 м P = √3 x V x I Cos Φ для 3-фазной нагрузки P = V x I Cos Φ для 1-фазной нагрузки Номинальный ток нагрузки = P / (1,732 x V x Pf x Eff) I = / (1,732 x 415 x 0,8 x 0,99) = /540 = 157 ампер ~ 157 A Веб-сайт: https://electricalsells.com/3-phase-motor -cable-size-Calculator / Категория : Используйте слова в предложении Как рассчитать коэффициент мощности трехфазного двигателя Just Now Three Phase Induction Motor Performance Electrical Academia.Оценка коэффициента мощности асинхронных двигателей при любых условиях нагрузки с использованием опорной векторной регрессии Svr. Электротехника ch 13 3 фазы схема 40 из 53 как найти коэффициент мощности, который вы знаете о коэффициенте мощности расчет и формула уравнения крутящего момента трехфазный Веб-сайт: https://webmotor.org/ как рассчитать коэффициент мощности трехфазного двигателя / Категория : Используйте слова в предложении Расчет двигателя (см. стр.49) см. Oneline… 1 час назад Найдите фазу двигателя , (это определит, к какой таблице вы перейдете для FLC. Если двигатель одинарный фаза , используйте 430-148 . Если двигатель является трехфазным двигателем , используйте 430-150. Как только вы окажетесь у соответствующей таблицы. Найдите напряжение и мощность двигателя и используйте диаграмму, чтобы найти FLC. Запишите FLC, вы понадобится Размер файла: 597KB Количество страниц: 6 Веб-сайт: http: // iwooten.com / electric / motorcalculations.pdf Категория : Используйте в предложении Калькулятор размера конденсатора для трехфазных двигателей… 3 часа назад Формула для расчета размера конденсатора для трехфазных двигателей — Требуемый размер конденсатора ( в кВАр) = P (Tan θ1 — Tan θ2), где P = номинальная мощность двигателя Tan θ1 = тангенс угла между истинной мощностью и полной мощностью (для текущего PF) Tan θ2 = тангенс угла между истинной мощностью и полной мощностью мощность (для необходимого PF) Веб-сайт: https: // electricsells.com / конденсатор-размер-калькулятор-для-3-фазных-двигателей / Категория : Используйте размер в предложении кВА (одно- и трехфазное) Калькулятор 4 часа назад Электрооборудование. Одиночный и трехфазный Линия кВА Калькулятор — это онлайн-инструмент, используемый в электротехнике для измерения неизвестной величины с помощью двух известных величин, применяемых к приведенным ниже формулам для однофазного и трехфазного соединения .Чтобы рассчитал кВА, вам необходимо ввести известные значения напряжения и тока в соответствующие поля. Веб-сайт: https://ncalculators.com/electrical/kva-calculator.htm Категория : Использование и в предложении Трехфазный двигатель перемотки: 54 шага (с изображениями 4 часов назад Шаг 1: Проанализируйте двигатель . Я получил этот двигатель в моем университете.Он имеет очень высокую эффективность и низкие затраты на производство и обслуживание. Две основные части двигателя … Расчетное время считывания: 8 минут 1 . Приобрел этот мотор в университете. Трехфазный асинхронный двигатель — самый распространенный двигатель в мире. Он имеет очень высокую эффективность и низкие затраты на производство и обслуживание. Две основные части двигателя — это ротор и статор. Ротор обычно изготавливают квадратным… 2 . Двигатели Табло с надписью На табличке с надписью двигателей мы можем найти наиболее полезную информацию о двигателе: Номинальное напряжение двигателя (для соединения двигателя звездой (Y) и треугольником (D)) [В] Номинальный ток двигателя (для звезды (Y) и треугольника (D) подключение двигателя… 3 .Откройте крышку распределительной коробки. Перед измерением удалите все соединения в распределительной коробке. Измерьте сопротивление каждой обмотки, сопротивление между двумя разными обмотками и сопротивление между обмоткой и корпусом двигателя. Сопротивления трехобмоточного шоу… 4 . Сфотографируйте мотор. Отметьте места между первой крышкой и статором и второй тягой и статором (нам понадобятся эти отмеченные точки при сборке двигателя). Снимите крышки с двигателя. Обычно они крепятся к статору длинными винтами.Если вы не можете разделить… Веб-сайт: https://www.instructables.com/Rewinding-3-Phase-Motor/ Категория : Используйте слова в предложении Расчет силы тока трехфазного двигателя Pdf Webmotor.org 6 часов назад 3-фазный двигатель А Расчет Pdf. Электротехника, электроника, электротехника, электроника 3-фазный двигатель нагрузка расчет вы двигатель номинальные токи.Как рассчитать значения напряжения и тока для торможения впрыском постоянного тока 3-х фазных двигателей переменного тока Quora. Моторы Моторы Цепи и контроллеры Часть VI Статья 430 Журнал для подрядчиков по электрооборудованию. Веб-сайт: https://webmotor.org/3-phase-motor-amps-calculation-pdf/ Категория : Используйте слова в предложении Калькулятор сопротивления обмотки трехфазного двигателя… 3 часа назад Возьмем трехфазный двигатель (с тремя одинаковыми обмотками), потребляющий заданную кВт.Мощность в кВт на обмотку (однофазная) должна быть полной. Этот кодекс касается трехфазных асинхронных двигателей низкого напряжения с выходной мощностью до. Измерение сопротивления обмотки. Измерение электрических параметров PMSM, Rev. Сопротивление одной из фаз двигателя. Веб-сайт: http://bevegelse.fiestart.ru/3-phase-motor-winding-resistance-calculator/ Категория : Используйте слова в предложении Киловатт в амперы (A) преобразователь 7 часов назад Расчет трехфазных киловатт переменного тока в амперы Расчет с линейным напряжением Фазный ток I в амперах (A) равен 1000-кратной мощности P в киловаттах (кВт), деленной на квадратный корень из 3-кратного коэффициент мощности PF, умноженный на действующее значение линейного напряжения VL-L в вольтах (В): I (A) = 1000 × P (кВт) / (√3 × PF × VL-L (В)) Веб-сайт: https: // www.Rapidtables.com/calc/electric/kW_to_Amp_Calculator.html Категория : Используйте в предложении Калькулятор мощности коммерческого генератора Woodstock… 4 часа назад (для запуска 3 фазы требуется генераторная установка двигатель Прямой пуск от сети (DOL)) Расчет размеров коммерческого генератора Калькулятор Независимо от вашей отрасли, от нефти и газа до гостеприимства и телекоммуникаций, жизненно важно, чтобы ваши объекты работали круглосуточно. Веб-сайт: https://woodstockpower.com/power-calculator/ Категория : Используйте слова в предложении Power Factor Inductive Load Engineering ToolBox 5 часов назад Коэффициент мощности Система электроснабжения переменного тока определяется как отношение активной (истинной или реальной) мощности к полной мощности, где. Активная (реальная или истинная) мощность измеряется в ваттах (Вт) и представляет собой мощность, потребляемую электрическим сопротивлением системы, выполняющей полезную работу; Полная мощность измеряется в вольт-амперах (ВА) и представляет собой напряжение в системе переменного тока, умноженное на весь протекающий в ней ток. Веб-сайт: https://www.engineeringtoolbox.com/power-factor-electrical-motor-d_654.html Категория : Используйте слова в предложении Калькулятор размера выключателя Электрический 8 часов назад Расчет параметров выключателя Калькулятор Параметр: Выберите метод: укажите нагрузку (в киловаттах или ваттах) и ток (в амперах). Если выбран ток: введите номинальный ток оборудования и требуемый коэффициент безопасности (SF). Если выбрана нагрузка: Для опция: для постоянного тока, 1 переменного тока и 3 переменного тока.Для цепей постоянного тока требуются напряжение (в вольтах), мощность (в ваттах или киловаттах) и коэффициент безопасности (SF) (в процентах). Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
