Откатные ворота своими руками: пошаговое руководство и схемы

Откатные ворота своими руками: с чего следует начать, каким образом выбрать комплектующие, какому следовать порядку действий, на что в первую очередь следует обратить внимание? Эта статья пригодится всем тем, кого интересует вопрос, как выполнить откатные (сдвижные) ворота своими руками, а также содержит чертежные схемы и инструкцию по монтажным работам. Ниже приведена схема откатных ворот, схема фундамента откатных ворот, рекомендации по подготовке проема, рекомендации по монтажу.

Откатные ворота — это очень востребованный и самый удобный тип ворот. Название обусловлено в соответствии с особенностями конструкции – они откатываются по сторонам и перемещаются вдоль забора. В последние десять лет откатные ворота стали невероятно популярны. Данной популярности способствовала разработка новой, улучшенной конструкции – ворота стали более демократичны в цене, избавились от верхней направляющей и больше не требуют обслуживания.





Эта статья описывает наиболее логичный и оптимальный порядок производства и установки ворот откатных своими руками, кроме того в ней присутствуют чертежные конструкции для сварщика.

Чтобы самостоятельно изготовить раму откатных ворот и выполнить ее монтаж, помимо одного желания необходимо иметь сварочный аппарат (инвертор), а также иметь навык сварочных работ. Кроме того, потребуется инструмент для зачистки швов и резке металла. Потребуется площадка с относительно ровной поверхностью, чтобы на ней организовать некое подобие стапеля для сборки полотна ворот.

Работы разделим на пять частей: замер, работы с фундаментом, изготовление рамы , установка конструкции и отделка полотна, установка привода и сопутствующих устройств.


Прежде чем приступать к работам необходимо четко понимать, как именно откатные ворота работают.



Рассмотрим схему откатных ворот, на которой нарисованы все основные узлы:



Полотно ворот изготовлено из профильных труб и по длине примерно в 1,5 шире, чем проем. Его можно условно разбить на две конструктивные части: основную, которая заслоняет собой проем и в последующем подлежит отделке (например профнастилом, деревом) и консольную, необходимость которой определена особенностями конструкции. К нижнему краю рамы полотна, прорезью вниз, приварена направляющая 3. Благодаря ей сдвижные ворота движутся по роликовым кареткам 5, которые располагаются внутри. Добросовестные мастера и предусмотрительные хозяева всегда используют для крепления кареток регулировочные подставки 4. Они дают возможность отрегулировать конструкцию в двух плоскостях. Перекрывая проем, откатные ворота паруются концевым роликом 2 на нижнюю ловушку 1.

за верхний угол их придерживает верхняя роликовая ловушка 8, снимая ветровую нагрузку. Для этого же нужен и кронштейн с роликами от боковых качений 7. От попадания снега и опавших листьев направляющую защищает специальная заглушка 6

Этап первый. Замер и проектирование откатных (сдвижных) ворот своими руками


Для правильного расчета длины конструкции нужно произвести замер исходных данных.Полотно ворот может быть произведено для имеющегося проема или может проектироваться одновременно с забором. Предположим, что забор уже установлен и у нас есть проем, который необходимо закрыть. Проем ограничен столбами.



Для проектирования ворот нужны размеры:

  1. ширина проема
  2. предполагаемая высота установленной конструкции — от уровня готового дорожного покрытия
  3. направление отката полотна и длина места для отката.

Полотно способно откатываться влево или вправо от проема. Направление движения определяется при взгляде со двора. Для отката необходимо свободное места вдоль забора = ширина х1,5. Как правило, высота ворот ниже забора примерно на 10-15 см. Столб проема, за который откатывается полотно ворот должен быть выше ворот минимум на 5 см.для установки кронштейна от боковых качений 7. Полотно ворот, отъезжая, «прячется» за забором. Общая высота ворот — это высота полотна с направляющей + высота зазора под воротами.

Высота просвета зависит от уровня закладки монтажной плиты(швеллера)и от высоты роликовых опор, которые применены в конструкции. Если монтажная плита установлена в один уровень с покрытием дороги, а сдвижные ворота собраны на системе РОЛТЭК Микро, РОЛТЭК ЭКО или ДАЧА то просвет составит от 8 до 10 сантиметров. Для зим средней полосы России такой зазор оптимален.

Если вы только проектируете будущий забор, ниже несколько советов, которые помогут сэкономить и упростить последующий монтаж.

При ширине проема до 5 метров Вы сможете значительно сэкономить на комплектующих, так как они делятся не только по возможной массе конструкции, но и по ширине возможного перекрываемого проема.

Калитка, встроенная в полотно, имеет много минусов: она уменьшает жесткость конструкции, не может быть оснащена электромеханическим замком, имеет высокий (около 20 см.) порог и травмоопасна. Если есть такая возможность — калитку разумнее делать отдельно стоящей. Это значительно безопаснее и удобней в использовании.

Для проема, ограниченного столбами из камня или кирпича нужно заранее предусмотреть в них закладные детали для установки верхней и нижней ловушек, и роликового кронштейна от ветровых нагрузок. Закладная — это пластина из металла с приваренной перпендикулярно арматурой. Арматура удерживает закладную деталь в бетоне.

Этап второй. Изготовление основания — фундамента

Существует несколько вариантов подготовки основания для откатных ворот своими руками.

1. Традиционный и наиболее затратный

В стороне для отката ворот, параллельно забору со стороны двора, надо вырыть траншею. Ее длинна- это 1/2 ширины проема (например, при проеме 4 метра длина ямы = 2 метра), ширина траншеи примерно 50 см. (если получится сделать уже — на качество это не повлияет, а бетон сэкономите), а глубина =1,7м. Чтобы избежать «перекоса сдвижных ворот» глубину траншеи делают ниже, чем уровень промерзания почвы.

В яму, параллельно забору, помещается монтажная плита. Она изготавливается из швеллера шириной 12-16 мм и длиной в половину ширины проема. Арматурная решетка будет удерживать швеллер в бетоне, она вяжется из арматуры диаметром 12-16 мм. В целях экономии можно заменить арматуру на ненужные обрезки металла (уголка, квадрата или проф. трубы)

Монтажная плита армировкой вниз помещается в яму. Условный «ноль» для конструкции ворот — это верхняя плоскость монтажной плиты. От ее положения зависит, какой будет минимальный зазор под полотном ворот Мы рекомендуем закладывать монтажную плиту в один уровень с дорожным покрытием — тогда Вы получите минимальный зазор 8 см. Монтажную плиту нужно заложить максимально близко к столбу забора.




Особое внимание нужно уделить параллельности продольной оси швеллера плиты и линии проема. Путь движения ворот будет проходить по центру швеллера. Швеллер должен быть заложен строго горизонтально.

2. Опорно-столбчатый фундамент



Опорно-столбчатый фундамент для ворот представляет собой два армированных столба из бетона, тело которых находится в грунте. Между собой столбы соединяются монтажной плитой, которая служит основанием для роликовых тележек. Садовым буром делаются две ямы глубиной 1,7 -2 м. и диаметром от 20 до 35см. Расстояние между сваями должно быть на 20-30 см. меньше ширины проема. Отверстия под сваи нужно пробурить близко к забору. Ямы армируются и в них устанавливаются закладные (пластина из металла с приваренной вниз арматурой). Конструкция бетонируется. Уровень верхней площадки закладной должен совпадать с уровнем дорожного покрытия. Когда бетон наберет начальную прочность, можно приварить монтажную плиту и приступать к установке полотна. Ось монтажной плиты должна повторять путь движения полотна будущих ворот.

Плоскость плиты нужно расположить горизонтально.

3. Фундамент на винтовых сваях

Практика установки ворот на винтовые сваи в России новая и отзывов длительного использования ворот, установленных так, не получено. Заказчики, которым были установлены ворота на сваях отзываются о них положительно.

Большим плюсом такого основания является низкая цена и возможность сделать работы за один день, но чтобы вкрутить сваю нужно или приложить серьезные усилия и сноровку, или использовать дорогостоящую технику.

Подготовка электропроводки для установки автоматики

Для ворот, открывать которые в дальнейшем будут автоматически, на этапе закладки фундамента нужно заложить электропроводку.



Закладку проводки в грунте и фундаменте нужно производить в стальных или ПНД трубах. Используемые трубы должны быть целыми по длине. Перед закладкой трубы нужно внутрь нее пропустить проволоку, чтобы потом легко протащить провода.

Диаметр трубы внутри должен быть не менее 30 мм. Геометрия труб, швы и места изгибов не должны мешать свободному прохождению проводки. Глубина укладки труб зависит от грунта на месте проведения монтажных работ. Рекомендуемый тип кабеля для проводки — гибкий медный кабель ПВС.

Можно проложить кабель в ПНД трубы с внутренним диаметром 15 — 25 мм. В этом случае кабель в ПНД трубы следует заложить заранее. Чтобы избежать попадания воды, выходы электрических проводов нужно надежно загерметизировать. Можно использовать бронированный кабель.

Этап третий. Изготовление полотна ворот

Чтобы изготовить ворота откатные своими руками, для конструкции помимо металлопроката и инструмента потребуется приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот  различается по максимальной ширине проема и массе ворот, которую может нести балка и тележки.

К примеру, если ворота весят до 350 кг, а длина проёма составляет 4 метра, можно использовать комплектующие МИКРО 6, Дача 6. Как правило они предназначены для частного использования: коттеджа, дачного участка. Ограничение по массе подразумевает легкую отделку из профильного листа, сетки или штакетника.

Для конструкций до 500 кг и длиной проёма максимум 5 метров нужно использовать комплект ЭКО 7. Это могут быть легкие кованые ворота, конструкции с отделкой профнастилом или легкими породами дерева (сосна).

Если полотно весит около 800 кг, а проём широкий (до 7 метров) необходимо подобрать комплектующие, способные справиться с такой задачей, например, комплект ЕВРО от компании РОЛТЭК.

Самые мощные детали для комплектации — система МАКС — способна выдерживать полотно, вес которого до  двух тонн, при проеме до 12 метров.

Рекомендуем при покупке комплектующих для изготовления откатных ворот своими руками продумать их доставку, так как направляющая может быть длиной 5 и более метров. Ее можно перевезти самостоятельно, на багажнике легкового автомобиля, а можно нанять спец. транспорт, или заказать доставку у нас. Если вы хотите, чтобы комплектующие доставили в другой город — мы все организуем. Цена доставки по Росиии не высока, потому что груз везут сборно. Уточнить цену перевозки можно позвонив нам.

Можно разрезать направляющую балку на 2 части — тогда вопрос с доставкой значительно облегчится. Мы выполняем рез специальной фрезой и балка состыкуется идеально. На месте направляющую можно сварить без потери качества.



Для сборки рамы откатных ворот для проема 4*2 м. понадобится:

  • труба профильная сечением 60*40 (можно также использовать трубу 60*30) — 3 трубы стандартной длины 6 м.
  • труба профильная 40*20 или 20*20 для изготовления обрешетки (на нее крепится заполнение полотна ворот из профнастила, дерева и др.) — 5 труб стандартной длины 6 м.

Правильная конструкция створки — основа продолжительной работы ворот. Створка ворот должна быть жесткой,  при этом не перегруженной элементами. Рама представляет собой несущую ферму, содержать необходимые для этого диагональные и вертикальные силовые элементы.

Чаще всего раму делают по технологии цельносварных конструкций. В последующем она может быть отделана деревом, штакетником и пр.

Чертеж откатных ворот

Наша компания производит самонесущие откатные ворота с 1992 года. За это время в конструкции произошли значительные изменения. Ниже мы опишем наиболее оптимальную, по нашему мнению,  конструкцию рамы.

Чертеж рамы откатных самонесущих ворот на проем шириной  4 000 мм, высотой 2 000 мм на несущей системе РОЛТЭК МИКРО



Чертеж узлов А, В



Спецификация материалов:

ЗАГОТОВКА НА СТАНДАРТНУЮ РАМУ  4000х2000 на несущей системе  МИКРО/ЭКО

УГЛЫ

ПРОФИЛЬ

ДЛИНА

КОЛ-ВО

1

90˚/90˚

МИКРО 6 / ЭКО 6

6 000 мм.

1 шт.

2

90˚/45˚

60х40

6 000 мм.

1 шт.

3

45˚/45˚

60х40

4 480 мм.

1 шт.

4

90˚/45˚

60х40

1 804 мм.

1 шт.

5

45˚/45˚

60х40

1 844 мм.

1 шт.

6

40˚/50˚

60х40

2 359 мм.

1 шт.

7

45˚/45˚

40х20

4 399 мм.

2 шт.

8

45˚/45˚

40х20

1 763 мм.

2 шт.

9

90˚/90˚

20х20

1 683 мм.

5 шт.

10

90˚/90˚

20х20

703 мм.

6 шт.

11

50˚/40˚

20х20

1 089 мм.

6 шт.

Для изготовления мы рекомендуем использовать профильную трубу сечением 60*40 для внешней рамы, 40*20 по внутреннему контуру и 20*20 для обрешетки. Предпочтительнее использовать тонкостенную трубу — это уменьшит массу ворот и поможет сэкономить на несущей системе, а в дальнейшем и на приводе.

Собирать раму надо на сварочном столе или на ровной поверхности, которая больше собираемой конструкции. Сварку труб и направляющей нужно производить прерывистым швом в шахматном порядке. Нельзя приваривать направляющую полностью с одной стороны, а потом, перевернув раму, с другой. Это приведет к ее изгибанию. Перед сварочными работами направляющую и трубу нужно загрунтовать, чтобы избежать подтеков ржавчины в результате непрокраса. Если геометрия полотна в результате сборки нарушена, надо произвести ее рихтовку.

Сварочные швы нужно зачистить шлифовальной машинкой.

 Этап четвертый.

  Установка конструкции и отделка полотна

Перед установкой откатных ворот убедитесь в том, что проем имеет размеры, соответствующие воротам, а места для отката достаточно и в нем отсутствуют препятствия.

Внимание! Ворота можно устанавливать только после полного застывания фундамента.

Последовательность действий по установке самонесущих сдвижных ворот:

 1. Разместить на монтажной плите (швеллер) регулировочные подставки. Расстояние L между центрами подставок следует делать примерно 35-40% от ширины проема.

Для комплектующих РОЛТЭК его можно высчитать по формуле скачать формулу.

Для сдвижных ворот на проем четыре метра при массе до 350 кг. (на системе РОЛТЭК МИКРО 6, ДАЧА 6) или при массе до 500 РОЛТЭК ЭКО 6 расчет расстояний приведен ниже





Примечание: впереди створки монтируется концевой ролик, его установка требует места. Если роликовую тележку разместить впритык к проему, то в положении «открыто» створка  не  освободит проем полностью.

Использование регулировочных подставок позволит исправить возможные ошибки при установке, не повредив роликовых кареток. Регулировку сдвижных ворот, установленных на подставки можно производить по горизонтали и по высоте . Если в процессе использования произойдут подвижки фундамента, ворота легко будет выровнять.

 Регулировочные подставки нужно прихватить сваркой. На них надеваются роликовые каретки, закатывается полотно ворот и делаются окончательные регулировки по высоте и траектории движения.





Далее:

  • снимаем ворота с роликовых кареток
  • откручиваем роликовые каретки с подставок
  • по контуру обвариваем подставку, крепя ее к закладной, прикручиваем роликовые каретки на подставки
  • закатываем полотно так, чтобы ворота были закрыты. При помощи уровня и гаечного ключа, регулируем окончательное положение ворот. Важно! Горизонтальные  регулировки нужно производить в закрытом состоянии. В результате произведенных  регулировок полотно должно передвигаться без усилий
  • со стороны отката в передней части ворот установить концевой ролик и затянуть болты крепления



  • на приемном столбе установить швеллер для крепления ловушек нижней и верхней. Швеллер (шириной 120 мм) приваривается к закладным. Вместо него можно использовать профильную трубу 60*40 мм или специальный усиленный кронштейн (комплектующие РОЛТЭК)

Внимание! Устанавливать ловушки нужно после того, как полотно полностью готово (нагружено). В противном случае потребуется корректировка их положения после отделки ворот.

  • Приварить на швеллер верхнюю и нижнюю ловушку, определив их положение по приходу полотна ворот на месте. Нижнюю ловушку нужно отрегулировать так, чтобы закрываясь, створка наезжала на него концевым роликом и приподнималась на 10 мм.



  • Приварить верхний ограничитель створки к столбу, за который откатывается полотно. Отрегулировать положение полотна и зазор между створкой ворот и роликами от боковых качений. Затянуть крепление роликов.



Заглушить направляющую створки ворот заглушкой.

Обшивка полотна такой конструкции может быть выполнена любым материалом толщиной до 20 мм. Рассмотрим вариант отделки профильным листом. Профнастил нужной длины можно заказать на заводе, чтобы он хорошо входил в раму, его длину нужно брать на 2 мм меньше, чем внутренний габарит рамки. Листы последовательно вкладываются в рамку и крепятся на саморезы по металлу или на клепки. Если последний лист не помещается, его подрезают по ширине.

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная — она крепится на сварку к раме — и нейлоновая со стальным сердечником — ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Форд Эксплорер 2015 = 2,29 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

  • Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
  • Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
  • Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
  • Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

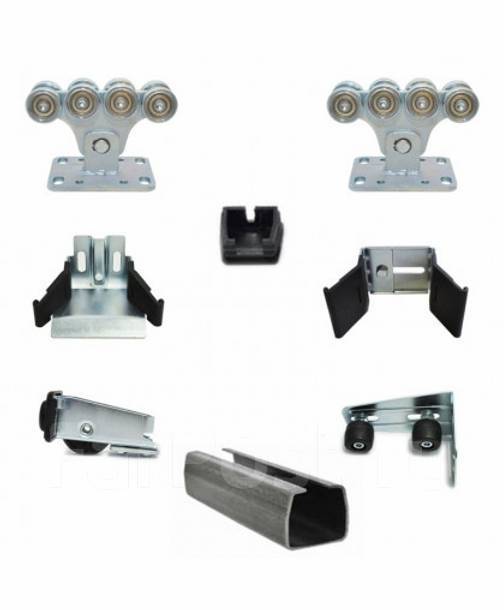

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

  • точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
  • регулировки высоты установки ворот относительно земли (в пределах 5 см)
  • возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

  • Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 800 кг < 6 метров 60х30х2мм или 60х40х2мм 20х20х2 мм
    ≥ 800кг ≥ 6 метров 80х40х2 мм 40х20х2 мм



  • Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т.п.):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 500 кг < 5 метров 60х40х2мм 20х20х2 мм
    ≥ 500кг ≥ 5 метров 80х40х2 мм 40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Название комплекта Размеры балок (ширина х высота, измеренные с торца)
до 350 кг до 4 метров «МИКРО» 60х55 мм
до 500 кг до 5 метров «ЭКО» 70х60 мм
до 800 кг до 7 метров «ЕВРО» 90х75 мм
до 2000 кг до 12 метров «МАКС» 130х135 мм





Возможно Вам будет также интересно:

  • Каркас откатных ворот

    Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

  • Автоматика для откатных ворот

    Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

Готовые каркасы откатных ворот с доставкой

Многие хозяева частных домов отказываются от установки ворот или калитки своими руками из-за отсутствия навыков в работе со сварочным оборудованием. Благодаря готовым каркасам процесс максимально облегчается, купить товар можно в своем городе, выезжать на дальние расстояния, чтобы найти комплектующие, не придется. Существуют комплекты под реализацию откатного и распашного варианта исполнения, каждый человек может выбрать подходящую для его случая модель. В Минске есть склады готовой продукции, приехав туда, можно визуально просмотреть и заказать товар, размеры подгоняются под каждый проем индивидуально. Забота о клиентах побудила руководство предусмотреть бесплатную доставку составляющих, каркас привезут в любой район Минска за короткий промежуток времени.

Особенности комплектации откатных ворот.
В каркас каждого типа ворот входит полный набор не только основных деталей, но и мелких принадлежностей, если перечислить их списком, то он будет выглядеть так:
1. Основной каркас из профильной трубы.
2. Направляющая шина.
3. Роликовая опора в количестве 2 штук.
4. Нижний улавливатель, 1 шт.
5. Верхний улавливатель, 1 шт.
6. Кронштейн для роликов, 1 шт.
7. Ролики, выполняющие поддерживающую функцию, 2 шт.
8. Ролик опорный, 1 шт.
9. Заглушка для шины, 1 шт.
Существуют также дополнительные опции, которые каждый покупатель сможет оценить по достоинству. Регулировочные площадки всегда есть в наличии, усиленные кронштейны в некоторых ситуациях будут незаменимы. А также стоит отметить закладную для ворот. Купив товар, можно рассчитывать на высокое качество, а все элементы доставят в надлежащем виде.

Весомые причины выбрать ворота и калитку в Асвик.
Трепетное отношение к изготовлению всех составляющих конструкции можно заметить при первом осмотре готового каркаса. Компания профессионально занимается созданием продукции на протяжении многих лет, что позволяет удостовериться в опытности мастеров. Заказав товар, можно получить идеально подогнанные под индивидуальный размер ворота и калитки из профильной трубы с толщиной стенок в 2 мм. Для внутренней обрешетки эксперты решили использовать трубу в 1,5 мм, чтобы облегчить и упростить ее функциональность. Конструкция отличается высокой прочностью, стыки рамы свариваются под углом в 45 градусов, по тому же принципу создаются и калитки.
Стыки покрываются защитным герметиком немецкого производства, его можно без проблем покрасить, на складе есть комплектующие для любых проемов, сотрудники максимально точно подберут составляющие. Цены всегда прозрачные, а сроки на выполнение индивидуального заказа сокращаются до минимума. Гарантия на оригинальные комплектующие 5 лет, поставки идут только от проверенных производителей с гарантией 5 лет — РОЛТЭК (Россия), Combi Arialdo (Италия).

Качество и стиль.
Качество лакокрасочного покрытия высокое, используются специальные эмали, благодаря этому повышается устойчивость к истиранию, которая отвечает требованиям официального дистрибьютора Dr.Ferro. Каждое изделие можно оснастить электрозамком или приводом, а опция разработки 3D-макета поможет идеально просчитать размеры для нестандартных проемов. Доступны проекты любой сложности, лазерная резка металла с применением современного оборудования обеспечит идеальные дизайнерские формы. Можно заказать не только консультацию, но и работу специалистов, которые проложат кабель, произведут монтаж и установят устройства. При покупке автоматики Nice, Came или Roger действуют скидки.

Чертежи и схемы откатных ворот

Итак, вы решили изготовить откатные ворота самостоятельно. Возможно, уже приобрели комплектацию и осталось только сделать раму. На что стоит обратить внимание при ее проектировании, какие аспекты учесть – расскажу в этой статье.

Определение габаритов проема и размеров будущей металлоконструкции

На данном эскизе проема откатных ворот мы видим, какие параметры нам понадобятся, чтобы сделать откатные ворота чертеж.

Проем ворот, L — это световой проем между столбами.

Ширина полотна ворот (под обшивку), L1 — готовое полотно должно полностью перекрывать проем. Как правило, его ширина = ширина светового проема +400 мм.

Общая длина ворот с несущей балкой, L2

Общая высота забора, h — обычно полотно ворот делают ниже забора, что позволяет выделить въездную группу и расширить возможность регулировок уже установленных ворот.

Высота полотна ворот с несущей балкой, h2 — мы рекомендуем делать зазор под воротами 80-100 мм. Уход за такими воротами в зимний период проще.

Эскиз откатных ворот с перечнем необходимой комплектации

Поз. № НАИМЕНОВАНИЕ Кол-во шт.
1 Рама откатных ворот За надежность и долговечность откатных ворот отвечает точно продуманная геометрия и высокие прочностные характеристики конструкции. 1
2 Несущая направляющая (шина, рельс) Представляет собой профиль специальной сложной геометрии с прорезью для движения тележки. 1
3 Роликовая опора (тележка) со стальными роликами Предназначена для перемещения створки. На стальной пластине закреплены ролики на подшипниках, которые обеспечивают тихий и плавный ход створки. 2
4 Подставка под роликовую опору Подставка представляет собой стальную пластину, на которой закреплены четыре  шпильки. На них при помощи гаек и шайб фиксируется роликовая опора. Используется для регулирования положения полотна в вертикальной и горизонтальной плоскостях. 2
5 Нижняя ловушка Разгружает роликовые опоры, когда ворота закрыты. Полотно опирается концевым роликом на ловушку и фиксируется таким образом в закрытом положении. 1
6 Ролик концевой (опорный) Закрываясь, створка заезжает роликом на нижнюю ловушку — ролик позволяет сделать парковку тихой и мягкой. 1
7 Верхняя ловушка Придерживает верхний край створки в закрытом положении ворот, снижает шум от вибраций, когда створка закрыта. 1
8 Кронштейн верхний с двумя роликами Придерживает полотно ворот в вертикальном положении при ее перемещении. 1

Итак, для изготовления ворот вам потребуются не только чертежи и схемы откатных ворот, но и набор комплектующих. Лучше выбрать фурнитуру заводского изготовления – это гарантирует легкое качение створки и надежность. У нас в магазине представлены комплектующие для ворот всех ведущих производителей: комплекты Алютех (Белорусия), РОЛТЭК (РФ) и Дача (Китай). Посетив магазин лично, вы не только сможете подобрать необходимый комплект, но и ознакомиться с конструкцией рамы (образцы выставлены в торговом зале).

Чертежи и схемы откатных ворот ДАЧА

Ниже представлены чертежи и схемы откатных ворот, которые используются нами при изготовлении ворот серии ДАЧА.

Рама ворот серии ДАЧА подходит для отделки любым материалом толщиной не более 18 мм, так как отделка вставляется в рамку, а не крепится внакладку.

Для отделки может быть использован профильный лист (профиль С-18 или МП-18), металлический сайдинг, доска.

Вес заполнения при использовании комплектующих Дача или SGN при ширине проема 4 м. – до 250 кг., при ширине проема до 5 м. – не более 150 кг.

Если вы сочтете изготовление рамы самостоятельно слишком сложным, мы всегда рады предложить вам купить готовые рамы ДАЧА высокого качества по низкой цене. Прежде чем приступить к изготовлению и покупке материалов, посчитайте все предстоящие расходы, включая затраты на доставку — возможно, наша готовая рама будет стоить почти столько же.

Чертеж откатных ворот на проем 4000х2000 мм

Ворота на проем шириной 4 000 мм, высотой 2 000 мм. Высота указана от дорожного покрытия. Зазор от полотна ворот до дорожного покрытия – 100 мм.

Чертеж откатных ворот с калиткой на проем 4000х2000 мм

Инструкция по сборке и установке откатных ворот Grand Line (Гранд Лайн)

  1. Главная
  2. Заборы
  3. Ворота и калитки
  4. Установка откатных ворот

В инструкции указан алгоритм установки на объекте модульных и сварных ворот, калиток.

Определитесь как будут открываться створки (влево или вправо). Перед началом работ по монтажу откатных ворот необходимо внимательно изучить данную инструкцию.

ШАГ 1

Для установки откатных ворот Grand Line необходимо:

  1. заранее (за 7-8 дней) подготовить фундаменты;
  2. выполнить разметку согласно чертежа фундаментов и таблице №1.

Таблица №1

Тип и заполнение

Ширина
проёма ворот

Размер А

Размер Б

Расстояние
между опорами

Модульные: Премиум

3.5 метра

3175 мм

3415 мм

1245 мм

Модульные: Премиум

4.5 метра

4095 мм

4335 мм

1245 мм

Сварные

3 метра

2765 мм

3005 мм

790 мм

Сварные

3.5 метра

3230 мм

3470 мм

790 мм

Сварные

4 метра

3690 мм

3930 мм

1400 мм

Сварные

4.5 метра

4190 мм

4430 мм

1400 мм

Сварные

5 метров

4690 мм

4930 мм

1400 мм

Сварные

5,5 метров

5190 мм

5430 мм

1400 мм

Сварные

6 метров

5690 мм

5930 мм

1400 мм

Сварные

6,5 метров

6215 мм

6455 мм

1400 мм

Сварные

7 метров

6715 мм

6955 мм

1400 мм

Сварные

7,5 метров

7215 мм

7455 мм

2145 мм

Сварные

8 метров

7715 мм

7955 мм

2145 мм

Сварные

8,5 метров

8240 мм

8480 мм

2145 мм

Сварные

9 метров

8740 мм

8980 мм

2145 мм

Чертежи фундаментов

После того как фундаменты были залиты и прошло не менее семи дней схватывания бетона, можно устанавливать откатные ворота.

ШАГ 2

Сборка:

  1. в верхнее сочленение рамок устанавливается усиливающий профиль и крепится саморезами;
  2. рамки скрепляются между собой с помощью болтов с граверами м8;
  3. к воротам снизу прикручивается направляющая шина болтами с гравером м8.

ШАГ 3

Установка опорных рамок и роликовых опор на фундаменты.

Размещаем опорную рамку на фундаменте. Совмещая оси центров, отступая от края фундамента до столба рамки 120 мм. Крепим анкерами.

Первую роликовую опору и подставку под неё устанавливаем с помощью анкеров, от края фланца на расстоянии 100 мм. Следующую роликовую опору устанавливаем в конце фундамента отступая от первой опоры расстояние указанное в таблице №1.

ШАГ 4

После этого, специалисты компании Вестмет рекомендуют с помощью саморезов в опорную рамку установить направляющую шину с поддерживающими роликами.

Далее на смонтированные роликовые опоры устанавливаются собранные откатные ворота.

ШАГ 5

Со стороны уголка в направляющую шину устанавливается заглушка балки с обратной стороны опорный ролик.

Производится пробный прокат ворот с предварительной регулировкой уровня.

Установка притворной опорной рамки:

  1. шнуркой или лазерным уровнем вымерить центр.
  2. совместить центр притворной рамки и центр фундамента.
  3. прикрепить притворную рамку к фундаменту анкерами.

Затем производится пробное закрывание ворот. Они должны заходить в опорную рамку чётко по центру. Если есть отклонения, производится регулировка с помощью роликовых опор. После завершения регулировки инженеры компании Вестмет рекомендуют с помощью саморезов установить нижний ловитель.

ШАГ 6

Установка подставки привода и установка привода.

Перед установкой привода необходимо установить с помощью анкеров подставку привода. Подставка устанавливается с внутренней стороны участка рядом с опорной рамкой и роликовой тележкой. Установка привода осуществляется по инструкции установки привода.

ШАГ 7

Установка крепления зубчатой рейки привода.

«С-образный» профиль устанавливается с внутренней стороны ворот Grand Line с помощью саморезов. Затем производится установка зубчатой рейки согласно схеме.

  • Установка откатных ворот
  1. Главная
  2. Заборы
  3. Ворота и калитки
  4. Установка откатных ворот

Консоль под откатные ворота: о чем Вам не расскажут правду | МАКВЕРТ Саморезные сваи

Строительный сектор интернета пестрит объявлениями об установке откатных ворот на бетонное основание. Но за многими из них скрывается или некомпетентность или сознательное введение заказчиков в заблуждение.

В погоне за снижением цены, упрощением и ускорением монтажа многие установщики предлагают заливать фундамент только под подающий портал. Приемную рамку ворот бросают на произвол судьбы отдельно от общей конструкции.

Почему же такая консольная бетонная опора под откатные ворота это плохо?

Все очень просто. Одной из основных проблем при эксплуатации откатных ворот становится перекос принимающей рамки и подающего портала. Вследствие этого створка не закрывается до конца, так как просто не может войти в сместившуюся относительно штатного положения рамку.

Это происходит потому, что у этих двух разрозненных оснований:

  • разные массы;
  • разные нагрузки;
  • разные площади опоры;
  • и под ними может быть разная грунтовая обстановка.

Чаще наклоняется приемная рамка, бывает что «колбасит» и подающий портал, либо их перекашивает вместе, но по разному, в разные стороны или на разные величины.

Конечно, владельцу может и повести, если в месте установки ворот грунт хорошо дренируется и не склонен к морозному пучению. Тогда перекосов может и не быть довольно длительное время, либо их величина не будет критичной. Но везет так редко, в большинстве случаев проблемы с работой ворот начинаются уже через пару лет, а иногда даже на следующий сезон после установки.

Правильно сделанное бетонное основание под откатные ворота должно обеспечивать жесткую связку подающего портала и приемной рамки. И если Вы все-таки приняли решение ставить откатные ворота именно на бетонное основание обязательно заливайте балку под весь проем ворот.

Бетонная балка в основании должна быть нормального поперечного сечения (минимум 500х500 мм). Необходимо выполнить полноценное армирование, а также связать арматуру с закладными под опоры роликов и столбов.

Бетон используйте только заводской, лучше безо всяких добавок, позволяющих заливать его в холодное время года. Соответственно работы по бетонированию проводятся с поздней весны по раннюю осень, когда температура окружающей среды позволяет застывать раствору естественным путем.

Боковые стенки балки должны быть по возможности гладкими. Так у замерзающего и расширяющегося во все стороны грунта меньше шансов зацепиться за выступ или впадину и потащить балку за собой. При опасности опрокидывания (склон, край канавы, слабый верхний слой почвы) ленту нужно делать глубже и стоит предусмотреть в ее конструкции упоры или противовесы, которые добавят основанию вертикальной устойчивости.

От момента заливки основания до начала монтажа на него ворот должно пройти не менее недели. За это время раствор более-менее встанет (естественно, при нормальных внешних условиях), и фундамент будет готов нести положенные нагрузки.

Даже если балка будет мелко заглубленной, и промерзающий грунт начнет ее поднимать или наклонять, на работе ворот это не скажется, поскольку изначальное положение приемной и подающей рамок не изменится.

Понятно, что полноценная балка на весь пролет не может стоить дешево. Траншея, опалубка, арматура и закладные, вызов миксера с бетоном — все это в нынешних ценах тянет минимум на «полтинник» даже для ворот на небольшой проезд. И если Вам предлагают установку на бетон по подозрительно низкой цене всегда интересуйтесь какой вариант основания имеется ввиду.

Если бюджет на ворота все-таки не рассчитан на такой «монолит», рассмотрите в качестве основы саморезные сваи. Подробнее о правильной установке ворот на них читайте здесь.

Подписывайтесь на наш канал.

Отмечайте публикацию, если понравилась.

Пишите комментарии.

Откатные ворота своими руками — конструкции, эскиз, схемы, чертежи откатных ворот. Цена. Бесплатные чертежи. Монтаж откатных ворот. Изготовление ворот. Самодельные откатные ворота.

Откатные ворота своими руками

Читати українською
Как сделать откатные ворота своими руками — подробный план изготовления.

Здравствуйте, друзья, давайте знакомиться, меня зовут Александр, я работаю в сфере откатных ворот с 2006 года. В этой статье я расскажу вам об основных секретах и ньюансах изготовления откатных ворот. Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и разумно по цене автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот. Вот так она выглядит.

КУПИТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ ПО ДОСТУПНОЙ ЦЕНЕ.

Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимльно возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Об оптимальных размерах проёма ворот для конкретных объектов — здесь. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны. Пример правильно выполненного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликните чтобы увеличить.

Существует два основных вида конструкции фундамента: «сплошной монолит» и эконом-вариант «П-образная схема», оба одинаково надежны. Какую именно выбрать решайте исходя из финансовых, временных и других ресурсов и обстоятельств. Кликните чтобы увеличить.

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных работ мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и красиво. Сварочные швы должны быть сплошными, без дырок. Для формирования каркаса ворот можно также использовать специальный Т-профиль, это позволит существенно сократить сварочные работы, так как сам по себе уже является.нужной нам комбинацией труб 60х40 и 40х20. Основная идея состоит в том, чтобы материал зашивки лег как в рамку.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:



Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставшемуся после зашивки цельными листами расстоянию. Крайний лист, как правило, всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка». Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу (обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.

На практике это выглядит так:

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

Крепление роликовых кареток осуществляется с помощью сварки.

После «накатываем» на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.


Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги!

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Винил / деревянная планка Gate Crafters Рама раздвижных ворот


Пожалуйста, выберите вариант: Пожалуйста, выберите ширину 5 футов или меньше ширину 6 футов или меньше ширину 8 футов или меньше ширину 10 футов или меньше ширину 22 фута или меньше ширину



Пообщайтесь с действующим представителем или отправьте нам электронная почта

1-800-537-4283





GateCrafters.com создал простой DIY многоразмерный комплект каркаса для откатных ворот из винила / дерева. Используйте виниловую / деревянную раму для одинарных ворот Gate Crafters, чтобы построить виниловую или деревянную конструкцию. одиночные ворота, которые заменят существующие ворота, сделают ваши ворота легко автоматизируемыми или приведут в соответствие желаемый вид

Сдвижные ворота из дерева / винила непросто построить самостоятельно. Наборы в крупных хозяйственных магазинах практически отсутствуют. И даже если вам удастся найти материалы, чтобы построить его для себя, вы в конечном итоге получите катящиеся ворота с V-образной канавкой; что ужасно для автоматики из-за сопротивления качению по земле.GateCrafters.com создает индивидуальные рамы откатных ворот с нашей безопасной и удобной для автоматизации консольной конструкцией откатных ворот. Благодаря нашей консольной раме для раздвижных ворот колеса не касаются земли. Ворота подвешены к земле тележками на двух столбах, которые мы предоставляем. Ворота скользят (обратите внимание, что мы не сказали скользящие, это слишком плавное и плавное действие, чтобы его можно было назвать скольжением) на этих тележках и удерживается на одной линии с помощью роликовых направляющих в верхней части стойки. Эта система намного безопаснее, поскольку на земле нет колес, которые могли бы переехать пальцы ног, а канал, в котором находится тележка, спроектирован таким образом, что он не может защемить пальцы, если они вставлены.

Размеры: Вы можете сделать любой размер, который вам нужен, длиной до 12 футов. Вы можете указать ширину в точных дюймах, просто округлив до следующего варианта метража, чтобы узнать цену.
Ширина 4 фута или меньше
Ширина 6 футов или меньше
Ширина 8 футов или меньше
Ширина 10 футов или меньше
Ширина 12 футов или меньше

Автоматизация: Автоматизируйте раму откатных ворот после ее установки; наши рамы ворот созданы для автоматизации.Estate Swing ESL450 и ESL1800 — отличные открыватели ворот для тех, у кого поблизости есть электричество. Если солнечная энергия необходима для вашей установки, Apollo / NICE предлагает самые безопасные для солнечной энергии открыватели для ворот.

Неавтоматические замки: У нас есть несколько вариантов блокировки откатных ворот, если вы не планируете автоматизировать их или планируете автоматизировать их в будущем. Если вы никогда не планируете автоматизировать ворота, подумайте об использовании стержня или ручной защелки, чтобы удерживать ворота в нужном положении.Если в будущем вы планируете автоматизировать, то наш комплект замка для пешеходных ворот может быть использован для фиксации задней части ворот на стойках, когда ворота закрыты. Комплект замка для пешеходных ворот представляет собой блокировку с электронным управлением через клавиатуру, домофон или кнопку. Если в будущем, когда вы автоматизируете, все, что входит в систему блокировки пешеходных ворот, можно будет использовать вместе с устройством открывания ворот.

Используйте этот комплект раздвижной рамы ворот, прикрепив виниловые или деревянные планки (виниловые / деревянные планки в комплект не входят) к алюминиевой раме 2 x 2 дюйма и алюминиевому элементу жесткости промежуточной рамы, а также для Ворота из винила / дерева длиной более 8 футов будут включать диагональные распорки с плоским стержнем 1/4 «x 3/4», приваренные к каркасу для дополнительной устойчивости.


В ваш комплект откатных ворот входят:
  • 2 шт. Стальных стойки 3×3 с приваренными кронштейнами для тележек и роликов
  • тележки раздвижные
  • ролики

  • Для использования — прикрепите виниловые / деревянные рейки (рейки в комплект не входят) к алюминиевой раме 2 x 2 дюйма и алюминиевому промежуточному ребру жесткости рамы. Он прикрепляется с одной стороны, чтобы позволить множеству виниловых или деревянных размеров и стилей.

    Каждые ворота поставляются с баллончиком самопротравливающейся грунтовки в качестве основного покрытия для рамы, а затем могут быть окрашены в любой цвет.GateCrafters.com использует самопротравливающую грунтовку Marhide от Бондо. Самопротравливающаяся грунтовка является важным грунтовочным слоем краски по алюминию. Грунтовка удаляет пятна, задерживает влагу и обеспечивает хорошую поверхность для приклеивания верхнего слоя краски. Это Перед окраской обязательно грунтовать новый или непокрытый металл и алюминий. Bondo — производитель лучших на рынке грунтовок для алюминия.


    Чтобы заказать комплект рамы для ворот, необходимо выполнить два простых шага.

    1. Загрузите форму заказа и укажите размеры. Подпишите форму заказа, указав, что вы одобрили измерения.

    Для ворот длиной 7 футов 11 дюймов и менее
    Для ворот длиной 8 футов и более

    Формы можно отправить по факсу (813) 926-8460 или по электронной почте [email protected]

    2. Добавьте комплект в корзину вместе с любыми столбами, оборудованием для автоматизации или другими аксессуарами, которые вам могут понравиться, и оформьте заказ через наш защищенный SSL Verisign веб-сайт.

    Затем мы свяжемся с вами по электронной почте, чтобы сообщить, что все было получено, и сообщить приблизительную дату отправки.


    QB ID: VinylKitSingleSlide

    Рама откатных ворот своими руками — комплекты откатных ворот

    Доставка
    по всей Австралии
    и по всему миру

    Изображение внизу
    Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания по производству ворот! Размер откатных ворот: 3000ммШх1800мм.Он был доставлен в Куинсклифф, штат Виктория.

    В комплект входит
    Инструкции, оцинкованная рама откатных ворот, направляющие, стойка и двигатель. 1 бесплатный звонок для обслуживания на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут использовать наш номер 1300.

    Монорельс поддерживает раздвижные ворота поперек гравийной дороги, и это может быть поставлено, если нет твердой поверхности, к которой можно было бы прикрепить раздвижные ворота, как показано выше! Монорельс стоит 112 долларов.00

    Вот готовый комплект откатных ворот своими руками, который один из наших клиентов закончил за выходные!
    Ворота электрические

    После:
    Это фотографии готового проекта. Молодец Дэнни! У него был зазор между брусьями 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также все стойки и роликовую опору. Это был полный комплект, и больше ничего не требовалось.
    Дэнни также купил у нас панели для забора своими руками, и все они были покрыты порошковой краской Satin Black.
    Отличная работа Дэнни!

    Это не наклон, а угол наклона камеры
    это меня обеспокоило !!!

    Вид сзади откатных ворот, показывающий распорки.
    Отличная работа, Джон!

    Перед:
    На фотографиях показаны ворота до того, как Дэнни прикрепил таймер к своему набору для раздвижных ворот, сделанному своими руками.
    Раздвижные ворота Размер
    2400 мм x 1800 мм
    Комплект раздвижных ворот
    3 стойки с порошковым покрытием

    Дэнни не хотел покупать мотор для ворот, так как он был счастлив закрыть его вручную.

    Как измерить комплект для раздвижных ворот Две верхние фотографии выше
    Ричард — доктор медицины в осветительной компании, и всего за 2 дня он прикрепил бревна и повысил ценность и безопасность своего дома.
    Молодец Ричард !

    Комплект откатных ворот с порошковым покрытием и рама для ворот своими руками.


    На этих фотографиях частокол прикрепляется к раме для раздвижных ворот, сделанной своими руками, и мы абсолютно уверены, что она будет выглядеть фантастически! Отличная работа, Тони!

    Комплекты компонентов откатных ворот

    12/24 В постоянного тока

    Нужен двигатель для раздвижных ворот своими руками

    240 В
    Низкое напряжение
    На солнечной энергии

    Мотор для откатных ворот своими руками

    Нужна рама для ворот своими руками

    Рама для ворот своими руками

    Собственное здание Откатные ворота

    Стальной столб — обрезка до любой длины

    Библиотеку ворот мы завершили

    DIY Откатные ворота
    Вид спереди
    Облицованы деревом Western Aust Jarrah, рама изготовлена ​​из оцинкованной стали.Эти ворота открываются и закрываются вручную.

    Комплекты регулируемых рам для ворот

    | Компания Hoover Fence Co.

    Подробнее: Обзор Adjust-A-Gate

    Лучший выбор для строителей ворот своими руками. В комплект входят все детали для создания прочных регулируемых стальных ворот для одинарных или двойных ворот, которые можно дополнить или отремонтировать для деревянных ворот, ворот с цепными звеньями и виниловых ворот (для уединения, а также для столбов и перил). Приобретите пиломатериалы или винил самостоятельно, и вы сможете повесить новые ворота менее чем за час! Доставка быстро!

    Комплект Adjust-A-Gate для деревянных ворот: Наш №1 по продажам комплект для стальных регулируемых ворот для деревянных ворот уже почти 25 лет! Квадратные сварные стальные рамы ворот с порошковым покрытием и трубкой «скользящего элемента» позволяют регулировать ширину.Нет ничего проще и эффективнее построить деревянные ворота.

    Выберите высоту ворот: Выберите ту же высоту, что и забор, или на 1 дюйм короче, чем ваши деревянные планки для забора, чтобы обеспечить перекрытие сверху и снизу на 4–6 дюймов.
    Регулируемые ворота с двумя направляющими высотой 36 дюймов — используются для дополнения деревянных заборов высотой 3 и 4 дюйма.
    Регулируемые ворота с двумя направляющими высотой 48 дюймов — используются для дополнения деревянных заборов высотой 4 и 5 футов.
    Регулируемые ворота с 3 направляющими высотой 60 дюймов — используются для дополнения деревянных заборов высотой 5 и 6 футов.

    Выберите одинарные ворота или двойные ворота:
    Комплекты ворот «AG» — это одинарные проходные и пешеходные ворота — одна рама одинарных ворот с оборудованием может быть построена для установки в проемы шириной от 3 до 8 дюймов, включая оборудование.
    Комплекты ворот «DAG» — это ворота с двойным подъездом — две рамы ворот (створки) могут быть изготовлены для проемов шириной 6-16 футов, включая оборудование.

    Выберите ширину ворот: Фактический размер рамки будет немного меньше, чтобы учесть оборудование
    «-36» Модели Adjust-A-Gate регулируют ширину проема от 36 до 60 дюймов каждая.
    “-60” Модели Adjust-A-Gate регулируют ширину отверстия 60–96 дюймов каждая.
    Примечание: «Проем ворот» — это расстояние между стойками ворот.Размеры отделки рамы ворот будут немного меньше после сборки, чтобы учесть припуски на оборудование ворот. В случае сомнений можно выбрать более широкую раму в качестве «скользящих элементов».

    Комплект ворот для звеньев цепи, подходит справа: Доступен для ограждений из звеньев цепи высотой 4, 5 или 6 футов и представляет собой регулируемую раму ворот из оцинкованной стали, способную вместить проемы ворот размером 24-72 дюйма, включая оборудование. Закажите два, если вам нужны двойные ворота, и не забудьте удочку!

    Набор виниловых ворот для уединения: Регулируемая стальная рама ворот для ограждения из ПВХ высотой 5 и 6 футов — добавьте свою секцию забора, чтобы построить ворота шириной до 6 футов.Закажите два, если вам нужны двойные ворота, и не забудьте удочку!

    Стальные и алюминиевые рамы ворот на заказ: Хотите стальную раму ворот шире, выше, прочнее или скользящую? HooverFence.com производит стальные и алюминиевые рамы для ворот, адаптированные к большинству предпочтений. Цены на отдельные стальные или алюминиевые рамы ворот могут составлять от 200 до 500 долларов за раму. Большие и тяжелые ворота со стальным каркасом также должны быть доставлены грузовиком.

    Abbey Trading Ready Gate (Anti-Sag Kit)

    Страна США —————— AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D «ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHond urasHong Kong (Республика Китай) HungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsle Of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейской Народно-Демократической Республики OfKorea, Республика OfKuwaitKyrgyzstanLao Народно-Демократической RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшей югославской Республики OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian территории, OccupiedPanamaPapua Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСвятой ЕленыСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСент-Винсент и Гре nadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbia И MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian арабских RepublicTaiwan (Республика Китай) TajikistanTanzania, Объединенная Республика OfThailandTimor-lesteTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUnited Королевство (Великобритания) Соединенные StatesUnited Штаты Малые отдаленные острова УругвайУзбекистан ВануатуВатикан-государство ВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, U.s.Wallis And Futuna, Западная Сахара, Йемен, Зайр, Замбия, Зимбабве,

    Состояние Выберите Государство / ProvinceAlabamaAlaskaArizonaArkansasArmed сила (Us) Вооруженные силы Северные и Южная Америка (за исключением Канады) (Us) Вооруженные Силы Тихоокеанский (Us) CaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMariana IslandsMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPalauPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

    Почтовый индекс / Почтовый индекс


    Отказ от ответственности за доставку: Все заказы подлежат подтверждению.Дополнительные расходы на доставку, хотя и редкие, могут применяться из-за веса, размера, местоположения и / или других переменных. Если для вашего заказа потребуются дополнительные средства для покрытия транспортировки товаров, с вами свяжутся до обработки заказа для утверждения.

    Jewett-Cameron 3-рельсовые одинарные регулируемые затворы, 60 дюймов в x 36-60 дюймов шириной

    Страна США —————— AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D «ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHond urasHong Kong (Республика Китай) HungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsle Of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейской Народно-Демократической Республики OfKorea, Республика OfKuwaitKyrgyzstanLao Народно-Демократической RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшей югославской Республики OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian территории, OccupiedPanamaPapua Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСвятой ЕленыСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСент-Винсент и Гре nadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbia И MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian арабских RepublicTaiwan (Республика Китай) TajikistanTanzania, Объединенная Республика OfThailandTimor-lesteTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUnited Королевство (Великобритания) Соединенные StatesUnited Штаты Малые отдаленные острова УругвайУзбекистан ВануатуВатикан-государство ВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, U.s.Wallis And Futuna, Западная Сахара, Йемен, Зайр, Замбия, Зимбабве,

    Состояние

    Почтовый индекс / Почтовый индекс


    Отказ от ответственности за доставку: Все заказы подлежат подтверждению. Дополнительные расходы на доставку, хотя и редкие, могут применяться из-за веса, размера, местоположения и / или других переменных. Если для вашего заказа потребуются дополнительные средства для покрытия транспортировки товаров, с вами свяжутся до обработки заказа для утверждения.

    Консольные ворота против откатных ворот

    (обновлено сен.4, 2020)

    Так же, как квадрат — это особый вид прямоугольника, консольные ворота — это уникальный тип откатных ворот. Однако они отличаются от типичных ворот с колесами несколькими характерными и интересными особенностями.

    Мы рассмотрим некоторые отличия ниже. Тем временем, если у вас есть вопросы о рамах ворот, распашных воротах, рулонных воротах (и / или роликах), колесах с пазами, воротах из нержавеющей стали, консольных роликах, двойных гусеницах, направляющих роликах, ограждениях звеньев цепи, воротах для тяжелых условий эксплуатации, открыватели ворот, ворота безопасности, подъездные ворота или любые другие ворота, тогда, пожалуйста, свяжитесь с Pacific Fence & Wire сегодня! Мы всегда рады обсудить ваши варианты.

    Мы работаем уже давно и обязательно найдем идеальное решение для ограждения вашей собственности. Независимо от длины ворот, рельсовой системы, конструкции ворот и оборудования ворот, у нас есть инструменты и ноу-хау, чтобы сделать это правильно.

    Роль колес

    Одним из основных различий между консольными воротами и системами откатных ворот является расположение колес, которые помогают воротам двигаться. Консольные откатные ворота опираются и катятся на колесе по переднему нижнему краю ворот с направляющей, поддерживающей колеса на заднем крае.Напротив, консольные ворота удерживаются над землей, перемещаясь с помощью роликов, проходящих по верхней и внутренней сторонам ограждения, с колесами, прикрепленными к вертикальному бетонному фундаменту.

    Требования к пространству
    Как правило, пространство, необходимое для размещения раздвижных ворот, соответствует ширине, которую они закрывают, с несколькими дополнительными ножками для доступа. Подъездная дорожка шириной 30 футов должна иметь 30 футов с одной стороны для хранения ворот и около трех футов для обеспечения маневренности вокруг рамы ворот.Консольные ворота должны быть примерно на 50 процентов шире своего пролета, чтобы уравновесить вес стоек подвески. (Размеры столбцов могут отличаться.)

    Цена
    Поскольку рамы откатных ворот не являются опорными стойками, они не требуют прочности и жесткости материала, необходимых для консольных ворот. Рамы для откатных ворот в целом меньше по размеру, поэтому они дешевле консольных ворот.

    Performance
    Откатные ворота имеют более простой и компактный механизм управления, чем консольные ворота.В результате они легче катятся. Но контакт колеса с землей может сделать работу более шумной, чем консольные ворота.

    Поскольку консольные колеса ворот отрываются от земли, этот стиль может охватывать более широкий диапазон местности, включая гравий, траву, блоки и неровные, наклонные или круто наклонные поверхности. Отсутствие контакта с землей также позволяет консольным воротам легко функционировать в снежных или обледенелых условиях.

    Установка
    Меньшие рамы откатных ворот облегчают подъем материалов, в то время как вес консольных ворот требует использования крана.Однако для откатных ворот могут потребоваться бетонные опоры или установка грунтовых путей на существующей подъездной дорожке. Консольные боковые стойки устанавливаются без нарушения работы привода, что упрощает и ускоряет эту часть установки.

    Безопасность
    Откатные ворота можно сдвинуть с рельсов, что делает их более уязвимыми для взломов как сверху, так и снизу. Консольные ворота не могут быть подняты и, как следствие, могут быть более полезными, если и когда безопасность является проблемой.

    Откатные или консольные ворота: в поисках подходящего варианта

    Если вы ищете ворота для жилых, небольших коммерческих или промышленных помещений и сталкиваетесь с некоторыми ограничениями по площади, то откатные ворота могут быть для вас правильным выбором.

    Для участков с интенсивным движением и пересеченной местности на открытом воздухе — в местах, где установка наземных путей невозможна — или если вы сталкиваетесь с проблемами безопасности, консольные ворота являются лучшей альтернативой.

    Установка консольных ворот на юго-западе Вашингтона

    Поговорите с нашей командой Pacific Fence & Wire о наших высококачественных раздвижных и консольных воротах. Мы найдем решение, соответствующее вашим потребностям, с квалифицированной установкой для обеспечения надежной работы.

    Pacific Fence & Wire Co. является семейным предприятием. Мы — ваша компания по производству заборов в Орегоне, как и с 1921 года. Это означает, что на протяжении почти 100 лет мы обеспечиваем наших северо-западных соседей по Тихоокеанскому региону высококачественные материалы и высокое качество изготовления.

    Мы нацелены на обслуживание клиентов, а наш компетентный и дружелюбный персонал всегда готов ответить на любые ваши вопросы. Мы также будем держать вас в курсе нашего прогресса, работая над тем, чтобы предоставить вам лучшие решения в области ограждений.

    Хотя устанавливаемые нами ворота и заборы не всегда просты — у нас есть одна простая цель: убедиться, что наши клиенты удовлетворены каждым аспектом их взаимодействия с нами — с первого момента, когда вы связываетесь с Pacific Fence & Wire до когда вы сядете поудобнее, расслабитесь и насладитесь преимуществами профессионально установленного забора или ворот.

    Позвоните нам сегодня! И не забудьте спросить обо всех наших вариантах ограждений для вашей конкретной собственности.

    🧰 Как сделать откатные ворота

    Введение

    Пора заменить двойные распашные ворота на одинарные откатные ворота.Почему? Как по практическим соображениям, так и по удобству.
    Существующим воротам было всего пару лет, и они все еще работали нормально (вы можете увидеть их изготовление здесь), но из-за того, что подъездная дорога поднималась в гору, они были специально изготовлены с помощью устройства «надстройки под воротами», которое должно было подниматься каждый раз, когда использовались ворота. Кроме того, когда ворота были открыты, они занимали слишком много места, что затрудняло парковку дополнительных автомобилей на подъездной дорожке.
    Мы подумали, что в данной ситуации будет проще и практичнее иметь откатные ворота.

    Так что давай покончим со старым и займемся новым.

    Я хотел раздвижные ворота, сделанные исключительно из древесины.

    Я никогда раньше не делал и не устанавливал раздвижные ворота, поэтому заскочил к местным производителям ворот, чтобы получить кое-какие идеи.

    Одна из первых вещей, которую я обнаружил, заключалась в том, что для самых прочных раздвижных ворот требовался металлический каркас для предотвращения деформации. Но металлический каркас мне не нужен. Я хотел ворота, сделанные исключительно из дерева.

    Поскольку я не мог найти местную компанию по производству ворот, которая действительно производила бы деревянные откатные ворота, и мне не удалось получить какие-либо конструктивные идеи, мне пришлось спроектировать свои собственные.Стр. 2.

    Деревянные ворота покоробятся?

    Мы узнаем вовремя и будем держать вас в курсе на странице обновления 8.

    Что делать, если ворота деформируются?

    Ах, есть запасной план. Возможно, мне придется признать поражение (по крайней мере, с этим конкретным дизайном) и полностью обвести кусок металлического уголка с одной стороны ворот, чтобы придать им жесткость. Однако не думаю, что до этого дойдет.

    Компоненты ворот

    Помимо ворот, мне потребовались гусеница, колеса, направляющие ролики и какая-то защелка, которая удерживала бы ворота закрытыми.
    У меня не было проблем с получением большей части оборудования от любого количества компаний, занимающихся забором и воротами, кроме подходящей защелки. Я решил создать свой собственный. Страница 2.

    План ворот, колеса и конструкция защелки

    Дизайн ворот

    Изготовление откатных ворот исключительно из дерева потребует некоторых размышлений, как показали мои запросы Мне показалось, что для самых прочных откатных ворот требуется металлический каркас для предотвращения деформации.
    Я был почти уверен, что смогу сделать ворота из дерева, которые не деформируются, но должны иметь особый дизайн.

    Я выбрал дизайн, напоминающий внутреннюю стену дома, состоящую из «каркаса стены» с облицовкой (покрытием) с обеих сторон. (Прокрутите вниз, чтобы увидеть план рамы.)

    Я также хотел несколько небольших окон с решеткой в ​​воротах, чтобы они не были слишком похожи на сплошную стену.

    Я сделал настенный каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).

    Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.

    Я решил, что если обе стороны рамы будут покрыты фанерой и скреплены, это поможет предотвратить деформацию, потому что любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, тем самым нейтрализуя любые силы, которые могут вызвать ворота деформировать. Во всяком случае, это была моя теория.

    Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.

    План рамы ворот

    Около 12 футов (3600 мм) в ширину и 6 футов (1800 мм) в высоту

    Рама ворот была изготовлена ​​из пиломатериалов размером 2 x 3 дюйма (75 x 50 мм).
    Можно также использовать пиломатериал 2 ″ x4 ″ (100 мм x 50 мм), и он будет столь же хорош, если не лучше, поскольку чем шире пиломатериал, тем жестче будут ворота. Однако чем шире брус, тем тяжелее будут ворота.

    Колеса

    Колеса можно было легко приобрести у любого количества компаний, занимающихся забором и воротами.Колеса, которые я использовал, имели нагрузку 440 фунтов (200 кг) каждое, а это означало, что оба колеса вместе могли поддерживать ворота, которые весили до 880 фунтов (400 кг).
    Мои ворота хорошо подошли под это (я думаю).

    Колеса имели U-образную канавку диаметром 3 дюйма (75 мм) и шириной 1 дюйм (25 мм).

    Конструкция защелки

    Поскольку я не мог найти подходящую защелку, отвечающую моим требованиям, я разработал свою собственную, отнес проект инженеру и сделал его. Защелка работала очень хорошо и была исключительно прочной.
    Он в основном состоял из одной детали (b) , которая была прикреплена к верхней части ворот, и другой части (a) , которая была прикреплена болтами к верхней части стойки ворот.
    Деталь (b) надвинулась на деталь (a) и закрылась со щелчком.

    Ниже представлен дизайн, который я передал инженерам.

    Подготовка пути к трассе

    Мне нужна была непрерывная прямая линия пути. Возможно, я немного привередлив, но если дорожка имеет горизонтальный изгиб, ворота все равно будут скользить, но они могут не совпадать по вертикали со стойками как в открытом, так и в закрытом положении.Как бы то ни было, я подумал, что прямая гусеница даст равномерный толчок при работе с воротами. (Не путайте прямую с уровнем. Я хотел, чтобы трасса была прямой, но с небольшим спуском в сторону от проезжей части.)

    Я хотел, чтобы трасса спускалась немного вниз по направлению к открытому положению, чтобы ворота оставались открытыми (без необходимости ловит) и случайно не въезжает в проезжающий транспорт.

    Я сделал так, чтобы гусеница проваливалась на 3/4 ″ (20 мм) по длине ворот.

    Существующая бетонная поверхность была изогнутой, поэтому я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по пути ворот.
    Мне также нужно было что-то твердое сбоку от проезжей части, чтобы закрепить гусеницу.
    Для этого я использовал столб, установленный горизонтально в бетоне.

    План уклона

    Вырезание траншеи в бетоне

    Поскольку существующая бетонная поверхность была искривленной, я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по пути ворот.
    Я определил положение линии траншеи.

    Калибр должен был иметь толщину 3 1/2 дюйма (90 мм), и я хотел, чтобы ворота находились на расстоянии 1 3/8 дюйма (35 мм) от стоек, поэтому центр направляющей должен составлять 2 1/2 дюйма (63 мм). ) в из сообщений.

    Я использовал прямой кусок дерева в качестве платформы для режущей пилы. Я определил высоту с помощью струнной линии и уровня.
    Затем я установил лезвие пилы на необходимую глубину и сделал несколько надрезов в бетоне.
    Я прочистил траншею зубилом (см. Рисунок выше).

    Определение линии и рытье траншеи в земле

    Я провел веревочную линию по середине траншеи (в бетоне) и вниз до того места, где должна была заканчиваться трасса. Это позволило мне определить, где копать траншею в земле и где разместить горизонтальную стойку (опору пути).

    Затем я вырыл траншею на глубину и ширину, позволяющую разместить горизонтальную стойку и около 4 дюймов (100 мм) бетона под ней и вокруг нее.

    Установка горизонтальной стойки для опоры пути

    Затем я смешал партию бетона и поместил ее в только что вырытую траншею.
    Я поместил стойку 4 ″ x4 ″ (100 мм x 100 мм) горизонтально на только что залитый бетон и отрегулировал ее (используя веревочную линию в качестве направляющей) до нужной высоты.

    Теперь у меня была сплошная прямая поверхность, к которой можно было прикрепить гусеницу.

    Установка столбов для забора

    Я также решил построить небольшой забор высотой 4 фута (1200 мм) вдоль стороны ворот, когда они находились в «открытом положении».

    Это защитит вещи от попадания в ворота, а также убережет внуков от опасности.

    На этом этапе я просто поставил столбы забора, чтобы еще можно было забраться и закрепить гусеницу.

    Установка направляющей и измерение высоты ворот

    Я использовал U-образный профиль (полукруглый), который был предварительно просверлен и оцинкован.
    Гусеница была легко доступна в любом количестве компаний, занимающихся забором и воротами, и имела длину 20 футов (6 м).

    К настоящему времени у меня была сплошная ровная поверхность, на которой можно было закрепить гусеницу, так что на самом деле мне оставалось просто уложить гусеницу на место и закрепить ее на поверхности с помощью соответствующих креплений.

    Для крепления рельсов к бетону я использовал два типа крепежа (просто чтобы опробовать их):
    1) Крепеж расширяющегося типа для бетона.
    2) Забивные бетонные шипы.
    Для обоих типов мне пришлось сначала просверлить отверстие в бетоне той же толщины, что и крепеж.

    Для крепления направляющей к дереву я использовал шурупы по дереву и оцинкованные гвозди.

    Определение высоты ворот

    Пора приступить к изготовлению ворот.

    У меня уже был план ворот (мне нужно было знать толщину ворот, чтобы закрепить дорожку в нужном месте), и как только дорожка была на месте, я смог определить точную высоту, которую я нужно сделать ворота. Я сделал это, измерив расстояние от вершины колеса (которое я держал на трассе) до того места, где я хотел, чтобы закончилась вершина ворот.

    Изготовление ворот

    Я знал, что откатные ворота должны быть прочными и хорошо построенными, чтобы минимизировать деформацию.
    Я выбрал дизайн внутренней стены дома, состоящий из «каркаса стены» с облицовкой (покрытием) с обеих сторон. Вы можете увидеть план рамы (Страница 2).
    Покрытие рамы с обеих сторон и скрепление ее фанерой должно помочь предотвратить деформацию, так как любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, что позволяет нейтрализовать любые силы, которые могут вызвать деформацию ворот.
    Я сделал каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).
    Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.
    Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.

    Ниже приведена последовательность фотографий, показывающих процесс строительства, с пояснениями к каждой фотографии.

    Рис.1 Верхняя и нижняя пластины размещены вместе так, чтобы можно было отметить положение шпилек.

    Рис. 2 Пластины разошлись по земле, а шпильки расположены на отметках.

    Рис.3 Сделаны оконные отверстия (под решетку).

    Рис.4 Промежуточные шпильки установлены и зафиксированы.

    Рис.5 Ряд блокировки зафиксирован на месте.

    Рис.6 Металлическая обвязка пластин, прикрепленных к верхней и нижней части шпилек.

    Рис.7 Присмотритесь к металлической обвязке.

    Рис.8 Пластины выпрямляются с помощью струны и пакеров.

    Рис.9 1/2 ″ (12 мм) обработанная рифленая фанера, приклеенная и прибитая гвоздями.

    Рис.10 Еще 12 мм обработанная рифленая фанера, склеенная и прибитая гвоздями.

    Рис.11 Рама перевернулась.

    Рис. 12 Длина диагональных распорок, уложенных на место, маркируется для резки.

    Рис.13 Диагональные распорки приклеены и прибиты гвоздями.

    Рис. 14 Еще 12 мм обработанная рифленая фанера, приклеенная и прибитая гвоздями.

    Рис.15 Накладка приклеена, прибита гвоздями и зафиксирована на месте.

    Рис.16 Хомуты сняты, готовы к покраске.

    Рис.17 Начинается покраска.

    Рис.18 Колеса крепятся к нижней части откатной двери.

    Установка ворот и изготовление концевого упора

    Вставить ворота не было проблемой, просто нужно было поставить их колесами над гусеницей.

    Остановка ворот

    Я хотел что-то, что могло бы остановить ворота без особого толчка, если кто-то толкнет ворота с огромной силой.
    Я подумал, что в конце трассы поставлю столб с тремя пружинами, чтобы смягчить удар быстро открывшихся ворот — все-таки ворота были относительно тяжелые.

    Я приобрел три пружины, которые, как я думал, помогут, а затем просверлил три отверстия в стойке того же диаметра, что и пружины.
    Я просверлил отверстия глубиной 2 дюйма (50 мм) в стойке размером 4 дюйма на 4 дюйма (100 мм x 100 мм).
    Чтобы удерживать пружины, я вбивал гвоздь через край стойки в основание каждой пружины.

    Установка фиксирующих и направляющих роликов

    Направляющие ролики

    Из-за ширины ворот я не смог найти подходящую роликовую направляющую, поэтому мне пришлось сделать свою собственную.
    Однако я мог получить ролики у производителя ворот и пару оцинкованных L-образных скоб в строительном магазине.Затем у меня были компоненты.
    Я прикрутил и сварил два L-образных кронштейна вместе, просверлил пару отверстий для роликов, расположил устройство над воротами и прикрутил его к стойке.

    Защелка

    Защелка была другая рыбалка. Я не мог найти ничего подходящего, поэтому мне пришлось спроектировать свой собственный, и инженер сделал это за меня.
    Мне нужно было что-то, что работало бы легко, запирало ворота, чтобы предотвратить подъем, и было бы очень прочным.
    Вы можете увидеть дизайн (Страница 2) и несколько фотографий ниже.

    Вот и все! Сделанный! Законченный! Обновления будут размещены на следующей странице.

    Обновления

    Поскольку откатные ворота сделаны исключительно из дерева, мы хотим увидеть, насколько они выдержат испытание временем. Периодически на этой странице будет публиковаться отчет об обновлении.

    10 недель на

    10 недель спустя — ворота получили много применения, и я очень им доволен. Он хорошо сбалансирован, легко скользит, и в дереве нет ни намека на движение.
    Сказав, что это все еще первые дни, и хотя ворота много использовали, им еще не приходилось мириться с экстремальными температурами, но на этом этапе все выглядит довольно хорошо.
    Я сделаю еще один отчет через пару месяцев, и тогда мы посмотрим, как у него дела.

    Более года в пути

    Ворота работают уже больше года и заслуживают прохода.
    Это будет последний отчет об обновлении, так как ворота проходили через все сезоны, выдерживали штормы, любые погодные условия и температуры и, вероятно, использовались выше среднего, поскольку за воротами все время приходили и уходили пять транспортных средств.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
