Принцип работы стабилизатора напряжения | Русэлт

Стабилизатор напряжения – устройство, преобразующее электроэнергию с неустойчивыми характеристиками, которые не подходят для устройств энергопотребления. На выходе поступает напряжение с заданными стабильными параметрами, которыми снабжаются потребители энергии.

Разновидности устройств

Прежде всего стоит разобраться, какие бывают разновидности устройств. Стабилизатор напряжения купить можно разный, например:

  • Постоянного напряжения;
  • Переменного напряжения.

Стабилизаторы постоянного напряжения

Они необходимы, если значение поступающего тока мало или наоборот слишком велико для электропотребителя. Проходя через устройство, напряжение преобразуется до заданного уровня. В свою очередь они делятся на:

  • Линейный стабилизатор. Принцип функционирования основан на непрерывном изменении сопротивления для осуществления стабильного показателя на выходе.
    Простая конструкция устройства с минимальным количеством деталей работает без помех;
  • Импульсный. С помощь коротких импульсов нестабильный ток накапливается на катушке или в конденсаторе. В последствии накопленная электроэнергия поступает на выход с заданными параметрами. Если жена выходе показатель превышает возможное допустимое значение, то накопитель сбрасывает напряжение, переставая аккумулировать энергию, тем самым позволяя на выходе подавать напряжение с меньшим значением.

Стабилизаторы переменного напряжения

Устройство, которые поддерживает выход тока с заданными характеристиками, вне зависимости от того, какие показатели были на входе. Они бывают:

  • Накопительные. Этот стабилизатор напряжения купить необходимо, если для применения достаточно накопления электроэнергии в системе, с последующим преобразованием и выдачи на выходе тока со стабильными параметрами;
  • Корректирующие. Стабилизатор напряжения, преобразующий энергию за счет добавления потенциала, которого не хватает для получения необходимых параметров.

Качество и долговременность работы таких устройств зависит от скачков напряжения и других параметров подаваемой энергии. И только благодаря стабилизаторам напряжения возможно бесперебойное электроснабжение с заданными параметрами.

Стабилизатор напряжения — типы и принцип работы, характеристики и устройство.

Феррорезонансные стабилизаторы напряжения. Были разработаны в середине 60 годов прошлого века, их принцип работы основано на использовании явления магнитного насыщения ферромагнитных сердечников трансформаторов или дросселей. Применялись такие устройства для регулировки напряжения питания бытовой техники (телевизор, радиоприёмник, холодильник и т.п.).

Феррорезонансный стабилизатор напряжения

Их преимущество заключается в высокой точности 1-3% и быстрой (для того времени) скорости регулирования. Недостаток — повышенный уровень шума и зависимость качества стабилизации от величины нагрузки. Современные устройства лишены этих недостатков, но стоимость их равна или выше стоимости ИБП (Источника Бесперебойного Питания) на такую же мощность, вследствие чего они широкого распространения в качестве бытовых не получили.

Электромеханические стабилизаторы напряжения. В 60-80-е годы прошлого века для регулирования напряжения применялись автотрансформаторы с ручной корректировкой (ЛАТР), вследствие чего приходилось постоянно следить за вольтметром (стрелочный или светящаяся линейка) и, при необходимости, вручную крутить ползунок с токосъёмными щётками. В настоящее время принцип работы автоматизирован с помощью электродвигателя с редуктором (сервопривода).

Электромеханический стабилизатор напряжения

Единственные достоинства электромеханических стабилизаторов напряжения — низкая цена и хорошая точность регулировки 2-3%. Недостатков много — низкая скорость регулирования из-за инерционности двигателя и повышенный уровень шума: шумит электродвигатель и редуктор, и практически постоянно, т.к. отслеживаются изменения с шагом 2-4 вольта. Плюс к этому, добавляется повышенный износ механический частей и недолгий общий ресурс работы устройства в целом, что подтверждается сроком гарантии всего в 1 год. Также при резком увеличении значений сети часто кратковременно отключается нагрузка, т.к. стабилизатор не успевает погасить этот скачок, и напряжение на ней превышает максимально допустимое значение.

Вследствие всего вышесказанного получили распространение как дешёвые стабилизаторы для питания недорогой домашней электротехники.

Электронные стабилизаторы напряжения. Наиболее широкий класс устройств ступенчатого регулирования, обеспечивающих исключительное постоянство электропитания нагрузки с заданной точностью в широких пределах изменения входной сети. Принцип работы основан на автоматическом переключении секций автотрансформатора с помощью силовых ключей (реле, тиристоры, симисторы).

Структурная схема электронного трансформаторного стабилизатора напряжения

К их достоинствам можно отнести: высокое быстродействие, очень широкий входной диапазон, отсутствие искажения формы напряжения, высокий КПД, низкий уровень шума (только от вентиляторов охлаждения). Точность стабилизации определяется количеством ступеней регулирования и, в зависимости от модели, может составлять от 5 до 0.5%, а некоторые модели даже имеют возможность коррекции в пределах 210-230 вольт для лучшей адаптации к импортному оборудованию. Необходимо особо отметить высокую надёжность 3-х фазных конфигураций, где каждую фазу в отдельности регулирует независимый однофазный блок.

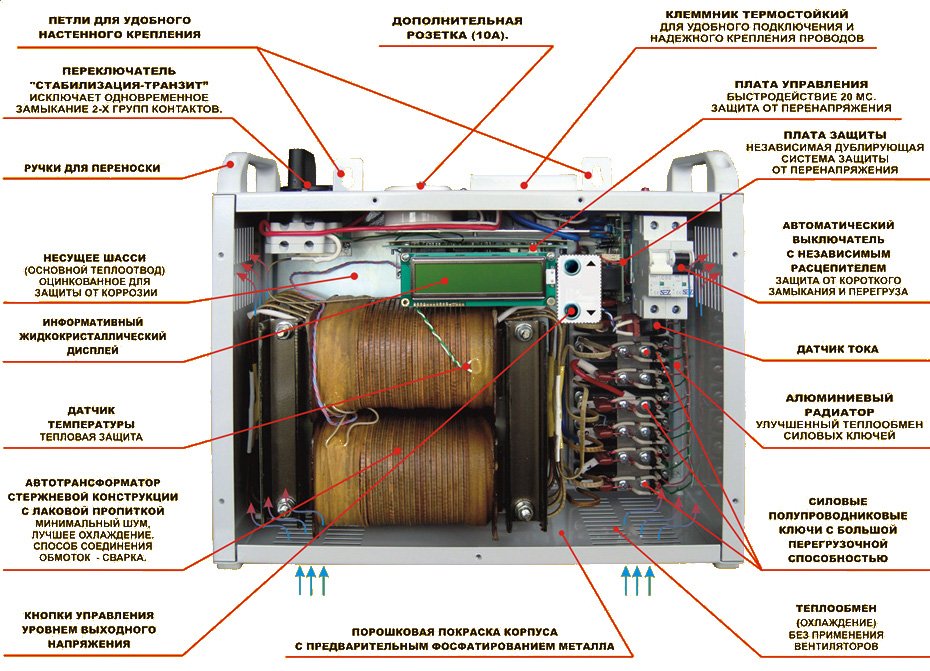

Электронный трансформаторный стабилизатор напряжения

Несмотря на высокую стоимость, электронные стабилизаторы напряжения — это оптимальное соотношение цена/качество, и они заслуженно нашли наибольшее распространение на рынке высококачественных электроприборов.

Инверторные стабилизаторы напряжения. Самый молодой тип регуляторов, начал выпускаться во второй половине 10-х годов нашего столетия. Как и ИБП (источник бесперебойного питания), принцип работы основан на двойном преобразовании сетевого напряжения: сначала оно выпрямляется а затем заново преобразуется в переменное.

Структурная схема электронного инверторного стабилизатора напряжения

Их достоинства, в общем, такие же, как и у электронных стабилизаторов, но есть два существенных положительных отличия. Во-первых, они не содержат трансформаторов и поэтому имеют небольшой вес и габариты, а во-вторых, они ещё стабилизируют и частоту тока! К недостаткам можно отнести то, что в трёхфазных моделях при неполадках в любом контуре регулирования фазы два остальных тоже отключаются.

Электронные инверторные стабилизаторы напряжения

В общем, у инверторных стабилизаторов напряжения есть определённое будущее и существенный сектор применения

Как работает стабилизатор напряжения — принцип действия

Стабилизатором напряжения называется устройство, к которому подключается напряжение на его вход, с неустойчивыми и нестабильными свойствами для нормальной работы потребителей. На выходе прибора напряжение имеет необходимые качества и свойства, способствующие нормальному функционированию нагрузки потребителей.

Стабилизаторы постоянного тока

Питание сети постоянного тока требует выравнивания при входном напряжении ниже или выше допустимого предела. При протекании тока по стабилизатору, оно выравнивается до необходимой величины. Также схему стабилизатора можно выполнить со сменой полярности питания.

Линейные

Такой прибор является делителем, на который поступает нестабильное напряжение, а на его выходе напряжение выравнивается и имеет необходимые свойства. Его принцип действия состоит в постоянном изменении значения сопротивления для создания выровненного питания на выходе.

Достоинства:

  • При эксплуатации отсутствуют помехи.
  • Простое устройство с малым числом деталей.

Недостатки:

  • При значительной разнице выходящего и входящего питания линейный стабилизатор показывает малый КПД, так как значительная часть производимой мощности переходит в тепло и расходится на сопротивлении.

Параметрический

Такое исполнение прибора с контрольным элементом, подключенным параллельно нагрузке, выполнено на полупроводниковых и газоразрядных стабилитронах.

По стабилитрону проходит ток, который выше в десять раз тока на резисторе. Поэтому такая схема подходит для стабилизации питания только в маломощных устройствах. Чаще всего его применяют в качестве составного компонента преобразователей тока со сложной конструкцией.

Последовательный

Работа прибора видна на изображенной схеме.

Эта схема соединяет два компонента:

  1. Биполярный транзистор, повышающий ток. Он является эмиттерным повторителем.
  2. Параметрический стабилизатор, рассмотренный выше.

Выходное напряжение не зависит от проходящего по стабилитрону тока. Однако оно зависит от вида вещества полупроводника. По причине сравнительной независимости этих величин выходное напряжение получается устойчивым.

При протекании по транзистору напряжение на выходе прибора повышается. При применении одного транзистора напряжение может не удовлетворить потребителя. В этом случае выполняют прибор из нескольких транзисторов, чтобы повысить ток до необходимой величины.

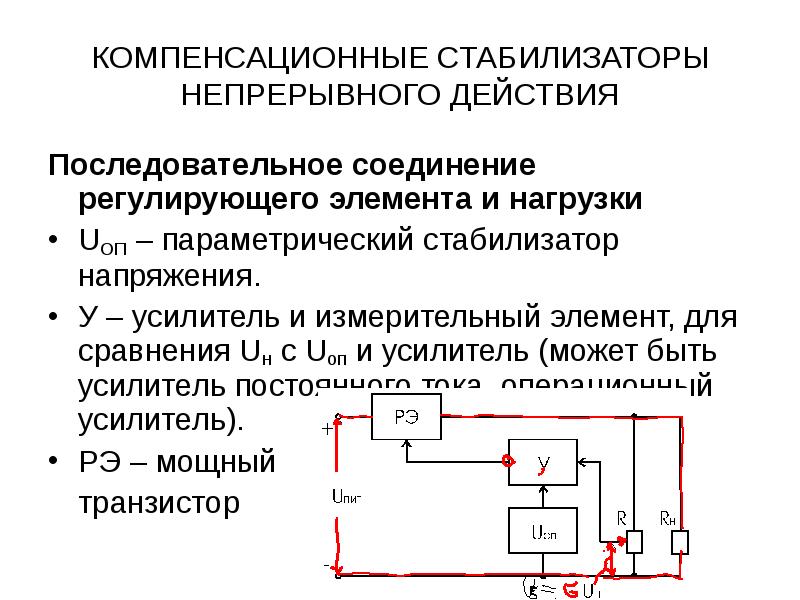

Компенсационный последовательный

Компенсационный последовательный стабилизатор имеет обратную связь. В нем выходное напряжение сравнивается с эталоном. Разница между ними нужна для создания сигнала устройству, контролирующему напряжение.

С сопротивления снимается некоторое количество выходного напряжения, сравнивающееся с основным значением стабилитрона. Эта разница поступает на усилитель и подается на транзистор.

Устойчивое функционирование создается при сдвиге фаз. Так как часть напряжения на выходе поступает на усилитель, то оно сдвигает фазу на угол 180 градусов. Транзистор, подключенный по типу усилителя, фазы не сдвигает, и петлевой сдвиг равен 180 градусов.

Импульсные

Электрический ток, обладающий неустойчивыми свойствами, с помощью коротких импульсов поступает на устройство накопления стабилизатора, которым является конденсатор или катушка.

Накопленная энергия далее выходит на потребитель с другими свойствами. Есть два способа стабилизации:

  1. Управление длиной импульсов.
  2. Сравнение выходного напряжения с наименьшим значением.

Импульсный стабилизатор может изменять напряжение с разными результатами. Их делят на виды:

  • Инвертирующий.
  • Повышающе-понижающий.
  • Повышающий.
  • Понижающий.

Достоинства:

  • Малая потеря энергии.

Недостатки:

  • Помехи в виде импульсов на выходе.

Стабилизаторы переменного напряжения

Такие приборы предназначены для выравнивания переменного напряжения независимо от его параметров входа. Выходное напряжение должно быть в виде идеальной синусоиды, независимо от входных дефектов питания. Различают несколько видов стабилизаторов

Накопители

Это стабилизаторы, накапливающие энергию от входного источника, а далее энергия создается снова, однако уже с постоянными параметрами.

Двигатель-генератор

Принцип работы стабилизатора напряжения такого типа состоит в изменении электроэнергии в кинетический вид, применяя электродвигатель. Далее генератор снова производит обратное изменение, уже с постоянными параметрами.

Основным компонентом системы является маховик, накапливающий энергию и выравнивающий напряжение. Он соединен с подвижными элементами генератора и двигателя, имеет большую массу, инерцию, которая сохраняет быстродействие. Так как скорость маховика постоянная, то напряжение также будет постоянным, даже при малых перепадах напряжения на входе.

Феррорезонансный

Прибор состоит:

  • Конденсатор.
  • Катушка с ненасыщенным сердечником.
  • Катушка индуктивности с насыщенным сердечником.

К катушке с сердечником насыщенным приложено постоянное напряжение, и не зависит от тока, поэтому можно подобрать данные второй катушки и емкости для стабилизации питания в необходимых пределах.

Работа такого устройства сравнивается с качелями. Их трудно сразу остановить, или сделать скорость качания выше. Качели также не нужно постоянно подталкивать, так как инерция делает свое дело. Поэтому могут быть значительные падения и обрыв питания.

Инверторный

Схема такого прибора состоит:

  • Преобразователь напряжения.
  • Микроконтроллер.
  • Емкость.
  • Выпрямитель с регулятором мощности.
  • Фильтры входа.

Принцип работы инверторного стабилизатора заключается в протекании 2-х процессов:

  1. Вначале входное переменное напряжение изменяется в постоянное при прохождении по выпрямителю и корректору. При этом электроэнергия накапливается в емкостях.
  2. Далее постоянное напряжение изменяется в переменное на выходе. Из емкости ток течет к инвертору, трансформирующему ток в переменный с постоянными данными.

Корректирующие

  • Электромагнитный, который имеет отличие от феррорезонансного отсутствием емкости, и пониженной мощностью.
  • Электромеханический и электродинамический.
  • Релейный.

Принцип работы стабилизаторов напряжения

Уважаемый посетитель!



Мы рады приветствовать Вас на нашем сайте!



Сейчас Вы находитесь на корпоративном сайте компании «Solpi-M» — solpi-m. ru, здесь Вы можете найти информацию:

— о нашем ассортименте в виде инженерно-коммерческого каталога. Информация сгруппирована по продуктовым линейкам для удобства наших корпоративных партнёров, оптовых клиентов, инженеров.

— о качестве напряжения и возможных ситуациях в электросетях,

— о методе подбора стабилизаторов напряжения,

— РЕКОМЕНДАЦИИ наших партнёров,

— о сервисной поддержке и другую полезную информацию.



Для выбора стабилизатора напряжения под конкретную задачу Вы также можете воспользоваться этим каталогом или перейти в наш фирменный интернет-магазин shop.solpi-m.ru



Краткая справка

Более 20 лет компания «Solpi-M» осуществляет разработку и поставку современных надежных бытовых и промышленных стабилизаторов напряжения.

В нашем интернет-магазине вы можете подобрать стабилизатор напряжения под любые задачи: для дома, дачи, офиса, оборудования, малого или крупного производства.

Наша компания имеет в своём ассортименте САМУЮ широкую линейку стабилизаторов напряжения для газовых котлов и систем отопления.

Для дома, дачи, коттеджа и небольших производств — у нас хороший выбор однофазных и трёхфазных стабилизаторов напряжения любой мощности.

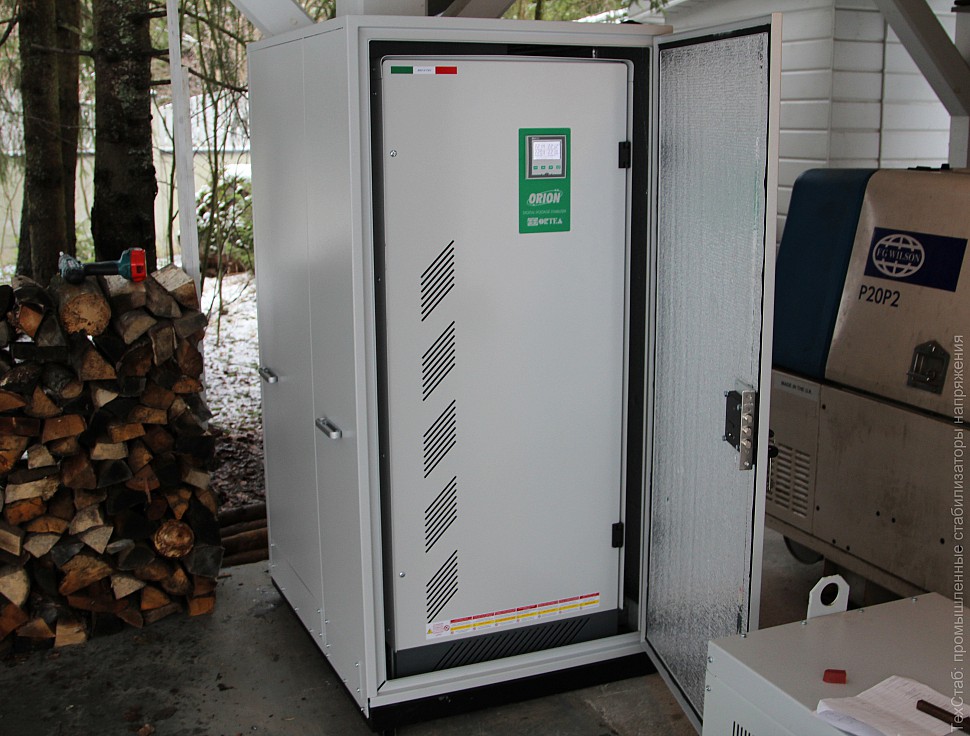

Для промышленных объектов мы готовы поставить стабилизаторы напряжения мощностью до 2100 кВА.

Наше ОБОРУДОВАНИЕ прошло испытание временем и успешно работает на электростанциях, в медицинских и информационных центрах, на промышленных предприятиях и фабриках, в сельском хозяйстве, в частных домах и квартирах.



Наши специалисты всегда готовы помочь Вам в подборе стабилизатора напряжения под ваши потребности.



С наилучшими пожеланиями,

Команда компании «Solpi-M»

Стабилизаторы напряжения

Стабилизатор напряжения — это устройство для автоматического поддержания постоянного значения электрического напряжения (в определенных пределах) на входе потребителей электрической энергии, независимо от колебаний напряжения в питающей сети и величины нагрузки.

Основная функция заключается в поддержании номинального напряжения на входе приборов потребления (т.е. на нагрузке), при колебаниях питающего напряжения выше или ниже номинального в определенных пределах.

По типу стабилизаторы подразделяются на одно- и трёхфазные с мощностью от 100 ВА до 250 кВА и выше. По принципу работы различаются следующие стабилизаторы напряжения:

НЕОБХОДИМА КОНСУЛЬТАЦИЯ?

Феррорезонансные стабилизаторы напряжения

Их действие основано на явлении магнитного насыщения ферромагнитных сердечников трансформаторов или дросселей. Феррорезонансный стабилизатор напряжения обладает достаточно высокой точностью поддержания выходного напряжения — от 1 до 3%. Но, стоимость таких стабилизаторов равна или даже превышает стоимость ИБП такой же мощности (Источников Бесперебойного Питания), по этой причине феррорезонансные стабилизаторы широкого бытового применения не имеют.

Стабилизаторы напряжения ступенчатого регулирования

Основной принцип работы стабилизатора заключается в автоматическом переключении секций трансформатора с помощью силовых ключей. Стабилизатор напряжения данного типа обеспечивает поддержание выходного напряжения с определенной точностью в широких пределах входного напряжения. В силу ряда достоинств, ступенчатые корректоры напряжения нашли наибольшее распространение на рынке стабилизаторов.

Достоинства:

    Быстродействие;
  • Достаточно широкий диапазон входного напряжения;
  • Отсутствие искажения формы входного напряжения;
  • Высокое значение КПД;
  • Некоторые модели допускают возможность коррекции выходного напряжения в пределах 210-230 В.

Недостатки:

  • Ступенчатое изменение выходного напряжения, ограничивающее точность стабилизации в пределах 0,9%-7%.

Стабилизатор напряжения ступенчатого регулирования имеют оптимальное соотношение качества и цены, независимо от того, применяются ли они в промышленности или быту.

Электромеханические стабилизаторы напряжения

Электромеханические стабилизаторы напряжения осуществляют коррекцию выходного напряжения автоматически, используя электродвигатель с редуктором. Данный стабилизатор напряжения может кратковременно отключать нагрузку при резком увеличении напряжения по причине того, что напряжение на выходе может превысить максимально допустимое значение. Тем не менее, чаще всего, такая высокая точность не требуется, ведь достаточно 5-7% (как указано в паспортах на самые распространённые бытовые электроприборы общего назначения).

Достоинства:

  • Высокая точность поддержания выходного напряжения (2-3%).

Недостатки:

  • Высокий уровень шума;
  • Низкая скорость регулирования из-за инерционности двигателя.

Электромеханические стабилизаторы напряжения пользуются спросом, как недорогие бытовые стабилизаторы.

Дополнительная информация

Стабилизаторы напряжения изготавливаются для различных климатических условий. К примеру, стабилизаторы напряжения IP20 климатического исполнения предназначены для установки в помещениях с температурой воздуха от +5°С до +35°С, с относительной влажностью воздуха от 35% до 90%, при условии, что в воздухе не должно содержаться пыли, водяных брызг. Встречаются также и модели с подогревом корпуса для помещений, в которых температура воздуха будет опускаться ниже 0°С.

Стабилизатор напряжения изготавливается в виде отдельных устройств или входят в состав аппаратуры.

Неоспоримым плюсом является возможность регулировки выходного напряжения в некоторых моделях стабилизаторов напряжения в диапазоне 210-230В. Эта функция позволяет:

  • Установить на выходе стабилизатора напряжения западные стандарты напряжения в 230В (для импортных электроприборов). Благодаря чему, стабилизатор напряжения не будет выходить за заданный для данных электроприборов нижний диапазон напряжения, что поможет избежать сбоев в их работе.
  • Установить для ламп накаливания напряжение около 210В, благодаря чему значительно увеличивается срок их службы, а световой поток при этом остается в пределах нормы.

Важно:

Стабилизатор напряжения позволяет использовать бытовую и промышленную технику безопасно и надежно, поскольку стабилизатор защищает ее от скачков напряжения, помех в электрической сети. Таким образом, применение стабилизаторов напряжения увеличивает срок службы бытовой и промышленной техники.

Надежность стабилизатора в большей степени зависти от надежности и качества комплектующих его деталей. Силовые конденсаторы, применяемые в стабилизаторах, бывают двух типов: электролитические и пленочные полипропиленовые. В большинстве случаев, когда не предъявляются серьезные требования к надежности — используются электролитические конденсаторы ввиду их дешевизны. Силовые пленочные полипропиленовые конденсаторы дороже, но у них есть одно преимущество — в случае пробоя электролитический конденсатор выходит из строя, а у силового пленочного срабатывает самовосстановление. Хотя при этом емкость конденсатора незначительно уменьшается, главное — сохраняется его работоспособность! Пленочные полипропиленовые конденсаторы выпускаемые конденсаторным заводом «Нюкон» уже давно зарекомендовали себя как надежные и качественные.

Основные эксплуатационные характеристики, по которым следует выбирать стабилизатор напряжения:

  • Диапазон входных рабочих напряжений;
  • Мощность стабилизатора;
  • Точность и время стабилизации напряжения;
  • Дополнительные функциональные возможности;
  • Габариты, масса.

Принцип работы стабилизатора напряжения — Стабилизатор напряжения 220В для дома

Принцип работы стабилизатора напряжения.

В нашем интернет-магазине представлены различные по типу автоматической регулировки стабилизирующие устройства, выпускаемые под брендовыми марками Энергия и Voltron у каждого из которых свои особенности и принцип функционирования. На сегодня мы успешно занимаемся продажей релейных (ступенчатых), электромеханических, электронных (тиристорных) и гибридных моделей российского производства для сети 220В и 380В. Главной задачей сетевых отечественных электроприборов рекомендуемых к заказу в наших каталогах является: постоянное обеспечение защиты техники от низкого и повышенного электроснабжения в бытовой электросети переменного тока и напряжения, высокоскоростная защита от короткого замыкания и кратковременных перегрузок, а также негативно сказывающихся на домашних и офисных высокочувствительных потребителях электромеханических помех. Вы можете купить у нас как простые, так и универсальные российские устройства для сети 220, 380 Вольт высокого качества и надёжности в Москве, СПБ и регионах России. Так как у нас часто спрашивают, как работает наше электрооборудование, мы решили подробно описать всё в данной статье.



Принцип работы релейного стабилизатора напряжения.

Функционирование данного оборудования для сети 220В осуществляется благодаря автоматической регулировке нестабильного электроснабжения при помощи силовых ключей — реле. Сглаживание повышенного или пониженного входного напряжения происходит по ступеням путём включения и выключения специальных обмоток трансформатора. Чем больше количество ступеней переключения у релейного стабилизатора, тем выше будет его точность стабилизации. Погрешность таких аппаратов обычно зафиксирована на уровне ±5, ±6, а чаще всего ±8, ±10 процентов. В отличие от электромеханических линеек располагают более расширенным диапазоном (от 100В до 280В) и более высокой скоростью реагирования (до 20 мс). Не рекомендуются для высокоточной электротехники. Безотказно справляются со сбоями в бытовой сети, даже при эксплуатации в различных помещениях с минусовой температурой до -30 градусов Цельсия. Недостатки: во время резкого падения электроэнергии возможно мерцание света. Являются самыми распространенными устройствами, которые пользуются большим спросом для дачи, дома.



Принцип работы электромеханического стабилизатора напряжения.

Данные устройства представляют собой усиленный достаточно эффективный и очень надёжный вольтодобавочный трансформатор. В подобных схожих по типу стабилизации аппаратах качественное напряжение на выходе преобразуется благодаря высокоточному перемещению щёточного узла по трансформаторной медной обмотке. За счёт этого регулировка ненормированного электропитания до оптимального значения (220В или 380В) происходит максимально точно и плавно. Поскольку это подвижные элементы конструкции электромеханических стабилизаторов в моменты выравнивания электроэнергии возникает небольшое жужжание. Когда необходимости в стабилизации нет, данное оборудование функционирует практически бесшумно. Помимо высокой точности такие модели формируют на выходе идеальную синусоидальную форму сигнала. Погрешность всего ±3%. Применяется для непрерывной защиты дома, квартиры, медицинских и помыленных помещений с дорогостоящими высокоточными приборами. Располагают хорошей помехоустойчивостью и широким диапазоном. В процессе работы лампочки не мерцают. Недостаток: не приспособлены для эксплуатации в условиях отрицательной температуры.

Принцип работы электронного стабилизатора напряжения.

Самые новые и лучшие по типу регулировки электроприборы, поэтому их стоимость намного выше электромеханических и релейных моделей. Принцип сглаживания скачков и просадок однофазных (220В) электронных стабилизаторов очень похож на релейный. Основное их отличие заключается в том, что в качестве электронных ключей используются современные стойкие к сильным кратковременным перегрузкам до (180%) — тиристоры или симисторы. Сглаживание ненормированного напряжения выполняется также при помощи специальных ключей переключения, только если в релейных сетевых приборах их не более 5-7, то в электронных марках (тиристорных или симисторных) их от 12 до 16 штук. Соответственно благодаря большому количеству ступеней автоматического переключения стабилизация некачественного электропитания осуществляется в максимально плавном режиме, формируется стабильное поддержание чистой формы синусоидального сигнала, и скорость реагирования повышается в несколько раз. Полное отсутствие механических деталей позволяет им надёжно работать не менее 10 лет. Электронные марки располагают самыми высокими техническими характеристиками. Расширенная сфера применения: частные дома, коттеджи, квартиры, дачи, офисы, промышленные или медицинские объекты и другие жилые, а также рабочие помещения. Имеют бесшумный режим выполнения всех функций.



Принцип работы гибридного стабилизатора напряжения.

Универсальное по своей конструкции электрооборудование российского производителя «ЭТК Энергия» для переменной сети, не имеющее пока никаких аналогов. Данные серии качественно работают с простой и высокочувствительной электротехникой. Представляет собой усовершенствованный сетевой аппарат, в который обеспечивает выравнивание электроэнергии в двух различных режимах — электромеханическом + релейном. Если напряжение на входе не опускается ниже 144 Вольт или повышается до 256 Вольт, используется электромеханическая система сглаживания скачков и просадок. Если же оно опускается ниже 144В или поднимается более 256В, тогда незамедлительно срабатывает система управления и включается релейный высокоскоростной режим стабилизации. Максимальный диапазон от 105В до 280В. Сфера круглосуточного применения: дачи, офисы, коттеджи, дачи, магазины, медицинские и промышленные помещения. Недостаток: как и электромеханические серии, совершенно не приспособлены для низких климатических условий непрерывной эксплуатации.

Принцип работы стабилизатора напряжения — Москва, СПБ.

Выбор стабилизатора напряжения

Автоматические стабилизаторы напряжения предназначены для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения в пределах 220В 50/60Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.

Стабилизаторы DAEWOO могут работать в широким диапазоне входного напряжения (от 140 В до 270 В), обладают высоким быстродействием, возможностью постоянного контроля входного и выходного напряжения, индикатором нагрузки, что позволяет правильно подбирать мощность подключаемых через стабилизатор приборов и избежать перегрузки, функцией защитного отключения при длительных повышенных и пониженных нагрузках.

Выбор стабилизатора напряжения.

Основные эксплуатационные характеристики, на которые следует обращать внимание при выборе стабилизатора напряжения:

  • Диапазон входных напряжений;
  • Мощность стабилизатора;
  • Быстродействие и точность стабилизации напряжения;
  • Дополнительные функциональные возможности.

Первым шагом при выборе стабилизатора является расчет его мощности. Вам необходимо определить, какое электрооборудование вы будете защищать: один прибор, группу приборов  наиболее чувствительных к перепадам напряжения в сети, либо всю домашнюю (офисную) технику. Затем необходимо рассчитать суммарную мощность защищаемых энергопотребителей.

При этом нужно учитывать основное условие выбора мощности стабилизатора напряжения — суммарная мощность подключаемой к нему нагрузки не должна превышать мощности самого стабилизатора. В противном случае автоматика стабилизатора напряжения будет их просто отключать.

Ориентировочные значения потребляемой мощности для различных наиболее распространенных бытовых электроприборов приведены в таблице. Точные значения можно узнать только по паспортным данным вашего конкретного прибора.

Потребитель                         Мощность, Вт
Телевизор 100-400
Холодильник 150-600
Электродуховка 1000-2000
Фен для волос 450-2000
Утюг 500-2000
Стиральная машина 1500-2500
Кофеварка 800-1500
Электрообогреватель 1000-2400
Электрогриль 1200-2000
Пылесос 400-2000
Электроплита 1100-6000
Тостер 600-1500
СВЧ печь 1500-2000
Компьютер 400-750
Электрочайник 1000-2000
Электролампа 20-250
Водонагреватель 1200-1500
Электродрель 400-800
Водяной насос 500-900
Кондиционер 1000-3000
Электроника и электронасосы газового котла 200-900
Вентиляторы 750-1700
Газонокосилка 750-2500

Сведения о мощности того или иного прибора содержатся в его паспортных данных (инструкции по эксплуатации), при этом важно учесть такой момент: при расчете мощности используется не номинальная мощность электроприбора, а его полная мощность. Значительная доля бытовой техники (холодильник, стиральная машина, вентилятор, пылесос) имеет в своем составе электродвигатель, для которого характерны высокие пусковые токи. Помимо электродвигателей высокими пусковыми токами обладают также компрессоры и насосы. Пусковые токи могут превышать номинальную мощность прибора в 3-7 раз, поэтому при расчете суммарной мощности потребителей необходимо учитывать пиковые характеристики мощности каждого прибора. Для примера рассмотрим привычные холодильник и кондиционер: номинальная мощность современного холодильника 150-200 Вт, пусковая мощность 1 кВт; номинальная мощность кондиционера 750 Вт, пусковая мощность 3 кВт. В случае, когда в состав нагрузки входит электродвигатель, который является основным потребителем в данном устройстве (например, погружной насос, холодильник), но его пусковой ток неизвестен, то паспортную потребляемую мощность двигателя рекомендуется умножить минимум на 3 во избежание перегрузки стабилизатора напряжения в момент включения устройства.

Рекомендуется выбирать модель стабилизатора напряжения с 25% запасом от потребляемой мощности нагрузки. Во-первых, Вы обеспечите «щадящий» режим работы стабилизатора, тем самым увеличив его срок службы, во-вторых, создадите себе резерв мощности для подключения нового оборудования.

Помимо правильного расчета мощности необходимо знать о том, что при уменьшении входного напряжения увеличивается входной ток и как следствие — уменьшается максимальная мощность стабилизатора.

Качественные показатели вашего участка электросети — важный критерий при выборе модели стабилизатора. Перед покупкой необходимо оценить, насколько повышено либо понижено напряжения в электросети, определить характер помех. Диапазон рабочего напряжения стабилизатора должен быть шире, чем некондиционное напряжение в электросети, особенно стоит уделить внимание нижней границе диапазона стабилизатора.

Меры безопасности.

Необходимо четко соблюдать меры безопасности при подключении и работе со стабилизаторами напряжения. Запрещается самостоятельно разбирать стабилизатор и подключать прибор к сети со снятым кожухом, перегружать стабилизатор. Общая потребляемая мощность электроприборов, подключаемых к стабилизатору, не должна превышать указанную суммарную мощность нагрузки. Длительная перегрузка приведет к выходу из строя и стабилизатора и подключенных к нему электроприборов. Запрещается подключать стабилизатор без заземления. Запрещается работа изделия в помещениях с взрывоопасной или химически активной средой, в условиях воздействия капель или брызг, а также на открытых площадках. Запрещается накрывать стабилизатор какими-либо материалами, размещать на нем приборы и предметы, закрывать вентиляционные отверстия. Запрещается эксплуатация изделия при появлении дыма или запаха, характерного для горящей изоляции, появлении повышенного шума, поломке или появлении трещин в корпусе, при поврежденных соединителях. При поломке не пытайтесь самостоятельно устранить ее причину — обратитесь в сервисный центр.

Порядок и режимы работы.

После транспортировки или хранения стабилизатора при отрицательных температурах, перед включением, необходимо выдержать его в условиях эксплуатации не менее 3-х часов. Произвести внешний осмотр изделия с целью определения отсутствия повреждений корпуса. Подключить сетевой кабель и кабель нагрузки. Предварительно необходимо открыть клеммную колодку с помощью винтов крепления. Подключение стабилизаторов большой мощности должен производить квалифицированный электрик.

Сечение кабеля должно соответствовать нормам для используемой нагрузки. Нормы для стабилизаторов напряжения Daewoo указаны в таблице.

DW-TZM5kVA DW-TZM8kVA DW-TZM10kVA DW-TZM12k
Мин. сечение провода, мм 2 1.0 2.5 4 6
Максимальный ток, А 13 22 36 45

Стабилизаторы DAEWOO — надежные защитники Ваших электроприборов.

Типы регуляторов напряжения

и принцип работы | Статья

.

СТАТЬЯ

Получайте ценные ресурсы прямо на свой почтовый ящик — рассылается раз в месяц

Мы ценим вашу конфиденциальность


Как работает регулятор напряжения?

Стабилизатор напряжения — это схема, которая создает и поддерживает фиксированное выходное напряжение независимо от изменений входного напряжения или условий нагрузки.

Регуляторы напряжения (VR) поддерживают напряжение источника питания в диапазоне, совместимом с другими электрическими компонентами.Хотя регуляторы напряжения чаще всего используются для преобразования мощности постоянного / постоянного тока, некоторые из них также могут выполнять преобразование мощности переменного / переменного или переменного / постоянного тока. В этой статье речь пойдет о регуляторах постоянного / постоянного напряжения.

Типы регуляторов напряжения: линейные и импульсные

Существует два основных типа регуляторов напряжения: линейные и импульсные. Оба типа регулируют напряжение в системе, но линейные регуляторы работают с низким КПД, а импульсные регуляторы работают с высоким КПД. В высокоэффективных импульсных регуляторах большая часть входной мощности передается на выход без рассеивания.

Линейные регуляторы

В линейном стабилизаторе напряжения используется устройство активного прохода (например, BJT или MOSFET), которое управляется операционным усилителем с высоким коэффициентом усиления. Чтобы поддерживать постоянное выходное напряжение, линейный регулятор регулирует сопротивление проходного устройства, сравнивая внутреннее опорное напряжение с дискретизированным выходным напряжением, а затем сбрасывая ошибку до нуля.

Линейные регуляторы — это понижающие преобразователи, поэтому по определению выходное напряжение всегда ниже входного.Однако у этих регуляторов есть несколько преимуществ: они, как правило, просты в конструкции, надежны, экономичны и обладают низким уровнем шума, а также малыми колебаниями выходного напряжения.

Линейные регуляторы, такие как MP2018, требуют только входной и выходной конденсатор для работы (см. Рисунок 1) . Их простота и надежность делают их интуитивно понятными и простыми устройствами для инженеров, а зачастую и очень рентабельными.

Рисунок 1: Линейный регулятор MP2018

Импульсные регуляторы

Схема импульсного регулятора обычно более сложна в разработке, чем линейный регулятор, и требует выбора значений внешних компонентов, настройки контуров управления для обеспечения стабильности и тщательного проектирования компоновки.

Импульсные регуляторы

могут быть понижающими преобразователями, повышающими преобразователями или их комбинацией, что делает их более универсальными, чем линейный регулятор.

Преимущества импульсных регуляторов заключаются в том, что они обладают высокой эффективностью, имеют лучшие тепловые характеристики и могут поддерживать более высокие токи и более широкие приложения VIN / VOUT. Они могут достичь эффективности более 95% в зависимости от требований приложения. В отличие от линейных регуляторов, для импульсной системы питания могут потребоваться дополнительные внешние компоненты, такие как катушки индуктивности, конденсаторы, полевые транзисторы или резисторы обратной связи.HF920 является примером импульсного стабилизатора, который обеспечивает высокую надежность и эффективное регулирование мощности (см. Рисунок 2) .

Рисунок 2: Импульсный регулятор HF920

Ограничения регуляторов напряжения

Одним из основных недостатков линейных регуляторов является то, что они могут быть неэффективными, поскольку в определенных случаях использования они рассеивают большое количество энергии. Падение напряжения линейного регулятора сравнимо с падением напряжения на резисторе. Например, при входном напряжении 5 В и выходном напряжении 3 В между клеммами возникает падение на 2 В, а эффективность ограничивается 3 В / 5 В (60%).Это означает, что линейные регуляторы лучше всего подходят для приложений с более низкими дифференциалами VIN / VOUT.

Важно учитывать расчетную рассеиваемую мощность линейного регулятора в приложении, поскольку использование более высоких входных напряжений приводит к высокому рассеянию мощности, которое может привести к перегреву и повреждению компонентов.

Еще одним ограничением линейных регуляторов напряжения является то, что они способны только к понижающему (понижающему) преобразованию, в отличие от импульсных регуляторов, которые также предлагают повышающее (повышающее) и понижающее-повышающее преобразование.

Импульсные регуляторы

очень эффективны, но некоторые недостатки включают то, что они, как правило, менее рентабельны, чем линейные регуляторы, больше по размеру, более сложны и могут создавать больше шума, если их внешние компоненты не выбраны тщательно. Шум может быть очень важным для конкретного приложения, поскольку шум может повлиять на работу и производительность схемы, а также на характеристики электромагнитных помех.

Топологии импульсного регулятора

: понижающий, повышающий, линейный, LDO и регулируемый

Существуют различные топологии линейных и импульсных регуляторов.Линейные регуляторы часто используют топологию с малым падением напряжения (LDO). Для импульсных регуляторов существует три распространенных топологии: понижающие преобразователи, повышающие преобразователи и повышающие-понижающие преобразователи. Каждая топология описана ниже:

Регуляторы LDO

Одной из популярных топологий линейных регуляторов является стабилизатор с малым падением напряжения (LDO). Линейные регуляторы обычно требуют, чтобы входное напряжение было как минимум на 2 В выше выходного напряжения. Однако стабилизатор LDO рассчитан на работу с очень небольшой разницей напряжения между входными и выходными клеммами, иногда до 100 мВ.

Понижающие и повышающие преобразователи

Понижающие преобразователи

(также называемые понижающими преобразователями) принимают большее входное напряжение и производят более низкое выходное напряжение. И наоборот, повышающие преобразователи (также называемые повышающими преобразователями) принимают более низкое входное напряжение и производят более высокое выходное напряжение.

Пониженно-повышающие преобразователи

Понижающий-повышающий преобразователь — это одноступенчатый преобразователь, который сочетает в себе функции понижающего и повышающего преобразователя для регулирования выхода в широком диапазоне входных напряжений, которые могут быть больше или меньше выходного напряжения.

Управление регулятором напряжения

Четыре основных компонента линейного регулятора — это проходной транзистор, усилитель ошибки, опорное напряжение и цепь обратной связи через резистор. Один из входов усилителя ошибки установлен двумя резисторами (R1 и R2) для контроля процентного значения выходного напряжения. Другой вход — это стабильное опорное напряжение (VREF). Если дискретизированное выходное напряжение изменяется относительно VREF, усилитель ошибки изменяет сопротивление проходного транзистора для поддержания постоянного выходного напряжения (VOUT).

Для работы линейных регуляторов

обычно требуется только внешний входной и выходной конденсатор, что упрощает их внедрение.

С другой стороны, импульсный стабилизатор требует большего количества компонентов для создания цепи. Силовой каскад переключается между VIN и землей для создания пакетов заряда для доставки на выход. Подобно линейному регулятору, есть операционный усилитель, который производит выборку выходного постоянного напряжения из цепи обратной связи и сравнивает его с внутренним опорным напряжением.Затем сигнал ошибки усиливается, компенсируется и фильтруется. Этот сигнал используется для модуляции рабочего цикла ШИМ, чтобы вернуть выход в режим регулирования. Например, если ток нагрузки быстро увеличивается и вызывает падение выходного напряжения, контур управления увеличивает рабочий цикл ШИМ, чтобы обеспечить больший заряд нагрузки и вернуть шину в режим регулирования.

Приложения для линейных и импульсных регуляторов

Линейные регуляторы часто используются в приложениях, которые чувствительны к затратам, чувствительны к шуму, слаботочны или ограничены в пространстве.Некоторые примеры включают бытовую электронику, такую ​​как наушники, носимые устройства и устройства Интернета вещей (IoT). Например, в таких приложениях, как слуховой аппарат, можно использовать линейный регулятор, поскольку в них нет переключающего элемента, который мог бы создавать нежелательный шум и влиять на работу устройства.

Более того, если проектировщики в основном заинтересованы в создании недорогого приложения, им не нужно так беспокоиться о рассеивании мощности, и они могут полагаться на линейный регулятор.

Импульсные регуляторы полезны для более общих приложений и особенно полезны в приложениях, требующих эффективности и производительности, таких как потребительские, промышленные, корпоративные и автомобильные приложения (см. Рисунок 3) .Например, если приложение требует большого понижающего решения, лучше подходит импульсный стабилизатор, так как линейный регулятор может создать большое рассеивание мощности, которое может повредить другие электрические компоненты.

Рисунок 3: Понижающий регулятор MPQ4430-AEC1

Каковы основные параметры микросхемы регулятора напряжения?

Некоторые из основных параметров, которые следует учитывать при использовании регулятора напряжения, — это входное напряжение, выходное напряжение и выходной ток. Эти параметры используются для определения того, какая топология VR совместима с ИС пользователя.

Другие параметры, включая ток покоя, частоту переключения, тепловое сопротивление и напряжение обратной связи, могут иметь значение в зависимости от приложения.

Ток покоя важен, когда приоритетом является эффективность в режимах малой нагрузки или ожидания. Если рассматривать частоту коммутации как параметр, максимальное увеличение частоты коммутации приводит к меньшим системным решениям.

Кроме того, термическое сопротивление имеет решающее значение для отвода тепла от устройства и его рассеивания по системе.Если контроллер включает в себя внутренний полевой МОП-транзистор, то все потери (проводящие и динамические) рассеиваются в корпусе и должны учитываться при расчете максимальной температуры ИС.

Напряжение обратной связи — еще один важный параметр, который необходимо изучить, поскольку он определяет минимальное выходное напряжение, которое может поддерживать регулятор напряжения. Стандартно смотреть на параметры опорного напряжения. Это ограничивает нижнее выходное напряжение, точность которого влияет на точность регулирования выходного напряжения.

Как правильно выбрать регулятор напряжения

Чтобы выбрать подходящий регулятор напряжения, разработчик должен сначала понять их ключевые параметры, такие как V IN , V OUT , I OUT , системные приоритеты (например, эффективность, производительность, стоимость) и любые дополнительные ключевые особенности, такие как индикация хорошего питания (PG) или включение управления.

После того, как разработчик определил эти требования, используйте таблицу параметрического поиска, чтобы найти лучшее устройство, отвечающее желаемым требованиям.Таблица параметрического поиска — ценный инструмент для дизайнеров, поскольку она предлагает различные функции и пакеты, доступные для удовлетворения требуемых параметров для вашего приложения.

Каждое устройство MPS поставляется с таблицей данных, в которой подробно описано, какие внешние компоненты необходимы и как рассчитать их значения для достижения эффективной, стабильной и высокопроизводительной конструкции. Таблицу данных можно использовать для расчета таких значений компонентов, как выходная емкость, выходная индуктивность, сопротивление обратной связи и другие ключевые компоненты системы.Кроме того, вы можете использовать инструменты моделирования, такие как программное обеспечение DC / DC Designer или MPSmart, ознакомиться с примечаниями к применению или задать вопросы в местном FAE.

MPS предлагает множество эффективных, компактных линейных и импульсных стабилизаторов напряжения, включая семейство HF500-x, семейство MP171x, MP20056, MP28310, MPQ4572-AEC1 и MPQ2013-AEC1.

Список литературы

Глоссарий по электронике

_________________________

Вам это показалось интересным? Получайте ценные ресурсы прямо на свой почтовый ящик — рассылайте их раз в месяц!

Получить техническую поддержку

77006 Как работают ступенчатые регуляторы напряжения

% PDF-1.6 % 58 0 объект > эндобдж 75 0 объект > поток application / pdf

  • ступенчатый регулятор напряжения
  • регулятор напряжения
  • Регулятор напряжения 32 ступени
  • автобустерный регулятор напряжения
  • автоматический усилитель
  • 32 ступени
  • регуляторы
    • 2010-12-07T09: 04: 43.908-05: 00
  • EPSON Perfection 4990
  • 77006 Как работают регуляторы ступенчатого напряжения
    • 2009-05-08T16: 19: 30-04: 002009-05-08T16: 19: 30-04: 002009-05-08T15: 50: 49-04: 00EPSON Perfection 49

    0-12-07T09: 04: 39.

    908-05: 00PDFScanLib v1.2.2 в Adobe Acrobat 7.0.8 ступенчатый регулятор напряжения регулятор напряжения 32-ступенчатый регулятор напряжения автоматический регулятор напряжения автоусилитель 32-ступенчатый регуляторы PDFScanLib v1.2.2 в Adobe Acrobat 7.0.8uuid: b8ca1a96-043b-435b-9637-f3c9daabad05uuid: d3f88c43-1f6e-44a2-bb3f-70f9aa5cd6b7 конечный поток эндобдж 54 0 объект > эндобдж 59 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 1 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 11 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 21 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 27 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 33 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 34 0 объект [35 0 R 36 0 R 37 0 R 38 0 R 39 0 R 40 0 ​​R] эндобдж 41 0 объект > поток HDL 3EǡwfM 4 & m6m2PYcž6 & ި_ * 53! H [Wj ⼐] v

    Определение и работа регулятора напряжения

    Ⅰ Введение

    Большинству интегрированных ИС требуется постоянное напряжение, с которым они могут работать. У них есть собственное рабочее напряжение, будь то простой логический вентиль или сложный микропроцессор. 3,3 В, 5 В и 12 В являются наиболее распространенными рабочими напряжениями. Хотя у нас есть батареи и адаптеры постоянного тока, которые могут служить источником напряжения, поскольку напряжение от них не контролируется, большую часть времени они не могут быть напрямую связаны с нашей схемотехникой.

    Допустим, у нас есть батарея на 9 В, но нам нужно активировать реле на 5 В, которое, очевидно, работает с 5 В. Что мы здесь делаем?

    Каталог

    Ⅱ Определение и использование регулятора напряжения

    Вы помните школьные годы, когда нам сказали, что напряжение падает на резисторах.Разве не было бы простым решением использовать только резисторы в соответствии с законом Ома для снижения напряжения? Но затем, в зависимости от протекающего через них тока, резисторы уменьшают напряжение. В тот момент, когда ваша деталь начинает потреблять меньше тока, она выстреливает и разрушает напряжение.

    Вам нужно что-то получше; напряжение хоть немного, не зависит от тока нагрузки. Делитель напряжения — это следующий самый простой ремонт, который приходит вам в голову. Это включает в себя два резистора, но они также могут работать, если их можно втиснуть.Еще одна неприятная проблема — в тот момент, когда ваша часть начинает потреблять такой большой ток, делитель проседает на выходе — верхний резистор не может справиться с текущим потреблением. Теперь вы действительно начинаете жалеть, что слышали об этом в школе. Уменьшая номиналы резисторов, вы можете решить эту проблему, но это заставит два резистора потреблять слишком большой ток, что может разрушить ваш текущий бюджет и стать слишком горячим с непосредственным риском отказа.

    Что еще можно было сделать? Усиливающий! Вам, конечно, пришлось потратить часы лекций на это.Почему бы не добавить в качестве повторителя напряжения NPN-транзистор? Смещение делителя напряжения можно было подключить к фундаменту, вход шины 12 В к коллектору, а выход к эмиттерной части, и бинго, вы решили проблему.

    Ремонт, конечно же, работает, но оставляет неприятное ощущение — вы использовали три штуки и при проверке обнаруживаете, что ошибки идеально повторяются в производительности в шине питания 12 В. Это, конечно, усилитель, и у него нет интеллекта, чтобы компенсировать себя.Вы можете заменить нижний резистор делителя напряжения на стабилитрон, но ток, необходимый для правильного смещения стабилитрона (против таких вещей, как температурные коэффициенты и дрейф), почти равен потреблению вашей части, что бессмысленно.

    Нет ли более простого способа для этого? Разве нет волшебного черного ящика, содержащего что-нибудь, что нужно для эффективного снижения напряжения? Подобные циклы стресса (включая меня) повлияли на миллионы EEE по всему миру.Конечно, не все проблемы связаны с падением напряжения, но лаборатории EEE популярны повсюду в подобных ситуациях!

    Но вам повезло — есть именно та деталь, которая вам нужна. Фактически, скромный регулятор напряжения — одна из первых коммерческих реализаций технологии IC (не считая операционных усилителей).

    Если вы когда-нибудь взглянете на таблицу регуляторов напряжения, вы будете поражены схемой, с которой они были упакованы, чтобы понижать напряжение и поддерживать его в чистоте — хороший стабильный стабилизатор напряжения, усилители обратной связи и компенсации, а также полуправильный уровень мощности.Конечно, если мы смогли втиснуть столько технологий в наши собственные телефоны, почему бы не сделать хороший комплект TO-92 с некоторым контролем напряжения?

    Некоторые из них потребляют не более нескольких наноампер, что составляет тысячную миллионную часть ампер! Они становятся сильнее с каждым днем. Более того, некоторые из них имеют защиту от короткого замыкания и перегрева, что делает их надежными.

    Ⅲ Более пристальный взгляд на регуляторы напряжения

    Основная роль регулятора напряжения, как мы видели в разделе выше, состоит в том, чтобы понижать большее напряжение до меньшего и поддерживать его стабильным, поскольку регулируемое напряжение используется для силовая (чувствительная) электроника.

    Как упоминалось выше, регулятор напряжения — это, по сути, усиленный эмиттерный повторитель — транзистор, связанный со стабильным опорным сигналом, который выдает постоянное напряжение, понижая остальное.

    Они также имеют встроенный усилитель ошибки, который измеряет выходное напряжение (снова через делитель), сравнивает его с опорным напряжением, вычисляет разность и соответствующим образом управляет выходным транзистором. Это далеко не делитель напряжения, который точно воспроизводит входной сигнал, но с меньшей величиной.Вы же не хотите, чтобы ваша шина постоянного напряжения перекрывалась рябью переменного тока.

    Транзистор с высоким коэффициентом усиления идеален, потому что управлять силовыми транзисторами очень сложно, с жалким коэффициентом усиления в двузначном диапазоне. Эта проблема была решена с помощью транзисторов Дарлингтона, а в последнее время и полевых МОП-транзисторов. Поскольку эти типы требуют меньше энергии для привода, общее потребление тока снижается. Это уравновешивается тем фактом, что внутренний источник опорного напряжения часто поглощает очень небольшой ток.

    Ток, потребляемый регулятором для управления всей этой внутренней схемой, называется током покоя, когда выход не нагружен. Чем ниже ток тишины, тем сильнее.

    Есть три транзистора на уровне выходной мощности, два из них в конфигурации Дарлингтона, а другой в качестве блока ограничения тока, как эти регуляторы сконструированы. Последовательные переходы CE в сумме дают падение напряжения на регуляторе около 2 В.

    Это напряжение известно как падение напряжения, напряжение, при котором регулятор перестает управлять.

    При падении напряжения около 0,4 В можно встретить устройства, называемые LDO-стабилизаторами или стабилизаторами с малым падением напряжения, поскольку они используют переключатель MOSFET.

    Ⅳ Три концевых регулятора

    Достаточно сказать, теперь о фактическом количестве штук.

    Серия 78XX — самая распространенная серия регуляторов напряжения. Например, 7805 — это стабилизатор на 5 В, а 7812 — на 12 В.Две цифры после 78 отражают выходное напряжение регулятора. Широкий диапазон от 3,3 В до 24 В охватывает выходные напряжения, доступные с фиксированными регуляторами, с приятными значениями, такими как 5 В, 6 В, 9 В, 15 В и 18 В.

    Для большинства целей эта серия регуляторов является выдающейся, они могут выдерживать почти 30 В на входе и до 1 А на выходе в зависимости от комплекта. Подключите входной контакт к входному напряжению, а выходной контакт — к устройству, которому требуется более низкое напряжение, и, конечно же, контакт заземления к земле.Они исключительно просты в использовании.

    Поскольку усилители обратной связи «подавляют» входную пульсацию и шум, гарантируя, что они не переходят на выход, разделительные конденсаторы здесь не обязательны. Однако, если ваше устройство потребляет более нескольких десятков миллиампер, рекомендуется не менее 4,7 мкФ на входе и выходе, предпочтительно из керамики.

    Используя эти регуляторы, люди делают простейшие зарядные устройства для телефонов. Только добавьте батарею 9 В ко входу и подходящий USB-разъем к выходу, и у вас есть аварийное зарядное устройство для телефона.Благодаря встроенной в микросхему термобезопасности эта конструкция очень прочная.

    Положительным моментом в этих типах регуляторов напряжения является то, что распиновка практически взаимозаменяема, что позволяет заменять их в розетке. Большинство «транзисторных» корпусов на печатных платах в настоящее время представляют собой регуляторы напряжения, которые можно использовать, потому что их очень легко использовать для других проектов.

    Ⅴ Регуляторы напряжения: увеличьте выходной ток

    Ток производительности, который сильно ограничен пакетом и способом его установки, является одним из ограничений, которое легко преодолевается служебной программой.

    У этих регуляторов есть сильноточные версии, но их сложно идентифицировать.

    Переключающие преобразователи

    DC-DC — единственные машины, способные выдавать большие токи, но показатели шума при работе ужасны.

    Можно создать собственный сильноточный линейный стабилизатор, но неизбежно столкнетесь со всеми вышеупомянутыми проблемами.

    К счастью, с помощью нескольких дополнительных битов, есть способ «взломать» нормальный регулятор и повысить качество продукта в настоящее время.

    Большинство этих модификаций включают установку обходного транзистора через стабилизатор и, как показано на рисунке ниже, управление базой с входом.

    Ⅵ Регулируемые регуляторы

    Использовать трехконтактные регуляторы очень приятно и просто, но что делать, если вам нужно нестандартное выходное напряжение, такое как 10,5 В или 13 В?

    Конечно, фиксированные регуляторы могут быть более или менее взломаны, но необходимая схема очень сложна и превосходит основную цель простоты.

    Существует

    устройств, которые могут выполнять эту работу за нас, из которых LM317 является наиболее распространенным.

    LM317 похож на любой другой линейный регулятор со входом и выходом, за исключением того, что вместо контакта заземления есть контакт с именем «Adjust». Этот вывод предназначен для приема входного сигнала через выход делителя напряжения, так что вывод всегда находится на 1,25 В, мы можем получать различные напряжения, изменяя значения сопротивления. В техническом описании также указано, что «устраняет несколько удерживаемых фиксированных напряжений», но это применимо, конечно, только в том случае, если вы можете позволить себе иметь эти два резистора на плате.

    В таких регулируемых регуляторах хорошо то, что они также могут действовать как источники постоянного тока с незначительным изменением конфигурации.

    Регулятор стремится поддерживать постоянное значение 1,25 В на всем выходном резисторе и, таким образом, постоянный ток на выходе путем присоединения резистора к выходному контакту и регулировочного контакта к другому концу резистора, как показано на рисунке. Для группы диодных лазеров эта простая схема очень распространена.

    Это также может быть достигнуто с помощью фиксированных регуляторов, но напряжения падения неоправданно высоки (фактически, номинальное выходное напряжение).Однако они могут сработать в крайнем случае, если вы в отчаянии.

    Ⅶ Ограничения регулятора напряжения

    Самым большим преимуществом линейных регуляторов является их простота; больше ничего говорить не важно. Однако у них, как и у всех хороших чипов, есть свои ограничения.

    Линейные регуляторы работают с обратной связью как переменный резистор, снижая любое ненужное напряжение. При рисовании рисуется такой же ток, как и у нагрузки. Эта потраченная впустую энергия преобразуется в тепло, делая эти регуляторы при высоких токах теплыми и неэффективными.

    Регулятор 5 В с входом 12 В, который работает, например, с током 1 А, имеет потерю мощности (12 В — 5 В) * 1 А, что составляет 7 Вт! Это много потраченной впустую энергии, а это всего 58 процентов производства!

    Итак, регуляторы обладают жалкой энергоэффективностью при больших перепадах входного-выходного напряжения или больших токах.

    Используя более одного регулятора в серии понижающих выходных напряжений (до желаемого значения напряжения), можно решить проблему дифференциального напряжения на входе-выходе, так что напряжение будет понижаться ступенчато.Хотя общая рассеиваемая мощность такая же, как у одного регулятора, тепловая нагрузка распределяется по всем устройствам, снижая общую рабочую температуру.

    Используя импульсный источник питания, можно устранить ограничения по мощности и эффективности, но этот вариант зависит от приложения, нет четких правил относительно того, когда использовать какой тип источника питания.

    Ⅷ FAQ

    1. Что такое падение напряжения или запас прочности в регуляторах напряжения?

    Линейный регулятор, такой как знаменитые выходы 7805 5.0 вольт. Стандартное значение выпадения напряжения составляет около 2 Вольт, максимум 2,5 Вольт. Это означает, что он будет регулировать 5 В, пока входное нерегулируемое напряжение на 2–2,5 В выше регулируемого выходного напряжения 5 В. Это дает ему запас в 2 В (7 минус 5).

    Запас считается минимальным дифференциалом ввода-вывода, который он может поддерживать. если входное напряжение упадет до 6,5 вольт, выход регулятора, как ожидается, составит около 4,5 вольт. Это означает, что при подсчете падений на диодах и амплитуде пульсаций вы должны удерживать напряжение выше значения выпадающего напряжения, иначе вы увидите пульсации на выходе.

    2. Как работает регулятор напряжения?

    Работает по принципу обнаружения ошибок. Выходное напряжение генератора переменного тока, полученное через трансформатор напряжения, затем выпрямляется, фильтруется и сравнивается с эталоном. Разница между фактическим и опорным напряжением называется напряжением ошибки. Это напряжение ошибки усиливается усилителем и затем подается на главный возбудитель или пилотный возбудитель.

    Таким образом, усиленные сигналы ошибки управляют возбуждением основного или пилотного возбудителя посредством понижающего или повышающего действия (т.е. контролирует колебания напряжения). Управление выходом возбудителя ведет к контролю напряжения на клеммах главного генератора.

    3. Может ли регулятор напряжения преобразовывать переменный ток в постоянный?

    Зависит от топологии и используемых компонентов схемы.

    Схема, преобразующая переменный ток в постоянный, называется выпрямителем. Дополнительные схемы, такие как повышающие преобразователи, могут использоваться для регулирования постоянного тока.

    В общем, большинство регуляторов напряжения продаются для систем переменного тока.Это встречные преобразователи, которые преобразуют переменный ток в постоянный, а затем преобразуют постоянный ток в переменный после соответствующего изменения формы волны. Можно взять промежуточный выход постоянного тока после каскада выпрямления и соответствующим образом модифицировать его с помощью дополнительных схем.

    4. Какие бывают 2 типа регуляторов напряжения?

    Используются два типа регуляторов: ступенчатые регуляторы, в которых переключатели регулируют подачу тока, и индукционные регуляторы, в которых асинхронный двигатель подает вторичное, постоянно регулируемое напряжение для выравнивания колебаний тока в фидерной линии.

    5. Как использовать регулятор напряжения?

    Первый конденсатор емкостью 0,33 мкФ замыкает любые помехи переменного тока в линии на землю и очищает сигнал для входа нашего регулятора. Регулятор в этой схеме представляет собой регулятор TS7805CZ (5 В 1 А), который затем понижает сигнал напряжения 12 В до 5 В и подает его на выход.

    6. В чем разница между стабилизатором напряжения и регулятором напряжения?

    В принципе особых отличий нет.Стабилизатор имеет только ограниченный диапазон входного напряжения и в основном используется для устройств малой мощности, а стабилизатор имеет более высокий диапазон входных напряжений для устройств средней и высокой мощности. Оба обеспечивают регулируемое постоянное выходное напряжение. Стабилизаторы — это разновидность регуляторов напряжения.

    7. Где используются регуляторы напряжения?

    Электронные регуляторы напряжения используются в таких устройствах, как блоки питания компьютеров, где они стабилизируют постоянное напряжение, используемое процессором и другими элементами.В автомобильных генераторах переменного тока и генераторных установках центральной электростанции регуляторы напряжения управляют производительностью установки.

    8. Что вызывает отказ регулятора напряжения?

    Есть разные причины выхода из строя выпрямителя регулятора. … Заземляющие соединения важны для хорошего напряжения, и если есть неисправное напряжение, выпрямитель регулятора может перегреться. Плохое заземление, коррозионное соединение аккумулятора и плохое или неплотное соединение аккумулятора вызовут сбой напряжения.

    9. Для чего нужен автоматический регулятор напряжения?

    Автоматический регулятор напряжения (АРН) — это электронное устройство, которое поддерживает постоянный уровень напряжения на электрическом оборудовании при той же нагрузке. АРН регулирует колебания напряжения для обеспечения постоянного и надежного электропитания.

    10. Как долго прослужит стабилизатор напряжения?

    По большей части, приборный регулятор напряжения рассчитан на весь срок службы автомобиля.Как и в случае с любым другим электрическим компонентом автомобиля, со временем этот регулятор напряжения начнет проявлять признаки повреждения.

    Альтернативные модели

    Часть Сравнить Производителей Категория Описание
    ПроизводительЧасть #: QS32X245Q2G Сравнить: Текущая часть Производители: Технология интегрированных устройств Категория: Логические ИС Описание: Коммутатор шины 2 элемента CMOS 16IN 40Pin QVSOP Tube
    ПроизводительЧасть #: QS32X245Q2G8 Сравнить: QS32X245Q2G VS QS32X245Q2G8 Производители: Технология интегрированных устройств Категория: Логические ИС Описание: Коммутатор шины 2 элемента CMOS 16IN 40Pin QVSOP T / R
    ПроизводительЧасть #: QS32X2245Q2G8 Сравнить: QS32X245Q2G VS QS32X2245Q2G8 Производители: Технология интегрированных устройств Категория: Логические ИС Описание: Коммутатор шины 2 элемента CMOS 16IN 40Pin QVSOP T / R
    ПроизводительЧасть #: QS32X2245Q2G Сравнить: QS32X245Q2G VS QS32X2245Q2G Производители: Технология интегрированных устройств Категория: Логические ИС Описание: Коммутатор шины 2 элемента CMOS 16IN 40Pin QVSOP Tube

    Принцип действия и устройство линейного регулятора

    1.Принцип действия линейного регулятора

    Ниже приводится описание принципа действия линейного регулятора. На рисунке ниже показана модель, дающая упрощенный вид линейного регулятора.

    Линейный регулятор может поддерживать постоянное выходное напряжение (V OUT ) путем регулировки сопротивления элементов управления (R ON ) для компенсации изменений входного напряжения (V IN ) и нагрузки (R L ). Подробности внутренней конфигурации и контроля описаны в разделе «2.Внутренняя конфигурация линейного регулятора ».

    ・ Что такое потери тепла?

    Мы будем использовать эту модель для рассмотрения «потерь тепла», которые всегда возникают во время работы линейного регулятора. Предполагается следующее:
    Входное напряжение (V IN ) 3,0 В, выходное напряжение (V OUT ) ＝ 1,0 В, выходной ток (I OUT ) 100 мА.

    В этом случае мощность на входе линейного регулятора составляет около 0,3 Вт, а поскольку на выходе 0,1 Вт, разница между стороной входа и выхода составляет около 0.2Вт.

    «Потери тепла» в линейном регуляторе являются причиной этой разницы, большая часть которой приходится на самонагрев через элементы управления, а остальная часть расходуется на собственное потребление тока линейного регулятора. Чем больше разница между входным и выходным напряжением и больше ток нагрузки, тем больше будут потери тепла.

    По этой причине при использовании линейного регулятора требуется тепловой расчет. Рассеиваемая мощность микросхемы
    является важным фактором при реализации теплового расчета.Рассеиваемая мощность IC указывает допустимое значение потерь тепла.
    Если ИС используется в рабочих условиях, превышающих ее рассеиваемую мощность, гарантированная рабочая температура ИС будет превышена.

    ABLIC предоставляет «услугу теплового моделирования» для поддержки теплового проектирования с использованием ИС источников питания ABLIC в условиях использования заказчика. Эта услуга теплового моделирования помогает снизить риск теплового расчета на этапе разработки заказчика.
    Свяжитесь с нашими торговыми представителями для использования нашей услуги теплового моделирования.

    2. Внутренняя конфигурация линейного регулятора

    Рассмотрим подробнее внутреннюю конфигурацию линейного регулятора.


    1. Выходной драйвер

    Ток, проходящий от стороны входного напряжения (V IN ) к стороне выходного напряжения (V OUT ), проходит через выходной драйвер.
    По этой причине большая часть тепловых потерь линейного регулятора происходит в выходном драйвере.

    Используя превосходный выходной драйвер, то есть выходной драйвер с низким сопротивлением во включенном состоянии, даже регулятор с высоким выходным током сможет выдавать необходимое выходное напряжение при низком входном напряжении, одновременно снижая тепловые потери.
    Линейный стабилизатор, который может обеспечивать необходимое выходное напряжение даже при небольшой разнице между входным и выходным напряжениями, называется стабилизатором LDO.


    2. Схема опорного напряжения

    Схема опорного напряжения выдает напряжение (= опорное напряжение, V REF ), используемое в качестве стандарта для усилителя ошибки, чтобы определить, является ли выходное напряжение (V OUT ) выше или ниже требуемого напряжения.

    Поскольку он используется в качестве критерия для проверки выходного напряжения, важно, чтобы оно было стабильным и точным.Он должен выдавать стабильное напряжение, не подвергаясь влиянию входного напряжения, температуры и других факторов окружающей среды.


    3. Резистор обратной связи

    Резистор обратной связи подключен между выходным контактом и землей (GND) для деления выходного напряжения (V OUT ) на резисторы R F и R S для вывода результирующего напряжения (V FB ) на усилитель ошибки.

    Резистор обратной связи требуется для вывода напряжения (V FB ) от деления выходного напряжения (V OUT ) на требуемое напряжение на усилитель ошибки.Даже если критерий (V REF ) стабилен, усилитель ошибки не сможет сделать правильную оценку, если он не сможет правильно распознать состояние выходного напряжения (V FB ).


    4. Усилитель ошибки

    Усилитель ошибки сравнивает опорное напряжение (V REF ), выдаваемое схемой опорного напряжения, и напряжение обратной связи (V FB ), разделенное резистором обратной связи, для управления сопротивлением включения выходного драйвера для обеспечения выходного напряжения (V OUT ) поддерживается на требуемом напряжении.
    Усилитель ошибки управляет выходным драйвером следующим образом. Когда V OUT выше требуемого значения (V REF FB ), усилитель ошибки увеличивает сопротивление выходного драйвера в открытом состоянии, а когда V OUT ниже требуемого значения (V REF > V FB ), он снижает сопротивление выходного драйвера в открытом состоянии.

    Подробнее об усилителях ошибок см. В разделе «Что такое операционный усилитель?»

    > Что такое LDO? Что такое линейный регулятор?

    > Введение линейного регулятора ABLIC

    Линейные и импульсные регуляторы напряжения

    Изучите основы как простых линейных регуляторов, так и более сложных импульсных регуляторов.

    Опубликовано , John Teel

    Регуляторы напряжения являются неотъемлемой частью большинства электронных устройств. Функция регулятора напряжения заключается в обеспечении стабильного напряжения на выходе регулятора, в то время как входное напряжение может изменяться.

    Регуляторы

    (а также зарядные устройства для аккумуляторов) в широком смысле можно разделить на линейные или переключаемые. Поскольку линейные регуляторы намного легче понять, мы начнем с них, а затем перейдем к более сложным импульсным регуляторам.

    Линейные регуляторы

    Линейные регуляторы можно рассматривать как устройства с переменным сопротивлением, в которых внутреннее сопротивление изменяется для поддержания постоянного выходного напряжения. В действительности переменное сопротивление обеспечивается с помощью транзистора, управляемого контуром обратной связи усилителя.

    Линейные регуляторы обычно состоят как минимум из трех контактов — входного входа, выходного контакта и контакта заземления.

    Внешние конденсаторы размещаются на входных и выходных клеммах, чтобы обеспечить фильтрацию и улучшить переходную реакцию на внезапные изменения нагрузки.Выходной конденсатор также необходим для стабильности цепи обратной связи регулятора напряжения.

    Количество тока, протекающего через регулятор, и количество мощности, рассеиваемой в устройстве, будут влиять на выбор корпуса устройства и требования к теплоотводу.

    Линейные регуляторы намного менее эффективны, чем импульсные регуляторы, и поэтому расходуют больше энергии, которая рассеивается в виде тепла.

    Если устройство будет рассеивать более 100 мВт, рекомендуется провести более тщательный термический анализ, учитывающий максимальную рабочую температуру и тепловое сопротивление корпуса ИС (известного как Theta-JA).

    Если регулятор устанавливает тета-JA равным 50 ° C / Вт, это означает, что сама температура IC (называемая температурой перехода) будет повышаться на 50 ° C на каждый ватт рассеиваемой мощности.

    Большинство микросхем рассчитаны на температуру перехода 125 ° C. Так, например, если регулятор с тета-JA 50 ° C / Вт рассеивает 1 Вт, то максимальная температура окружающей среды, при которой он может использоваться, будет 125 ° C — 50 ° C = 75 ° C.

    Линейным регуляторам требуется входное напряжение выше выходного.Минимальная разница уровней напряжения между входом и выходом называется падением напряжения. Для нормального линейного регулятора напряжения падение напряжения составляет около 2 вольт.

    Регуляторы с малым падением напряжения (LDO) могут регулировать напряжение до менее 100 мВ. Однако их способность подавлять шум и пульсации на входном источнике питания будет значительно ниже примерно 500 мВ.

    Для большинства приложений линейный стабилизатор или, более конкретно, стабилизатор LDO имеет больше смысла, если входное напряжение не более чем на пару вольт превышает выходное напряжение.

    В противном случае регулятор будет тратить слишком много энергии, и более эффективный импульсный регулятор будет лучшим вариантом.

    Линейные регуляторы имеют три основных преимущества. Они просты, дешевы и обеспечивают исключительно «чистые» выходы напряжения.

    Регуляторы переключения

    Импульсные регуляторы преобразуют одно напряжение в другое, временно сохраняя энергию, а затем высвобождая эту накопленную энергию на выход с другим напряжением.

    Термины «преобразователь постоянного тока в постоянный», импульсный источник питания (SMPS), импульсный стабилизатор и импульсный преобразователь относятся к одному и тому же.Они работают, управляя твердотельным устройством, например транзистором или диодом, которое действует как переключатель.

    Переключатель прерывает прохождение тока к компоненту накопителя энергии, например конденсатору или катушке индуктивности, чтобы преобразовать одно напряжение в другое.

    Существует множество типов топологий импульсных регуляторов, включая три наиболее распространенных:

    Понижающие (понижающие) импульсные регуляторы

    Понижающий преобразователь может понижать более высокое напряжение на входе до более низкого напряжения на выходе.Это похоже на линейный регулятор, за исключением того, что понижающий регулятор потребляет гораздо меньше энергии.

    Если входное напряжение намного выше желаемого выходного напряжения, понижающий стабилизатор обычно предпочтительнее линейного регулятора.

    Регуляторы переключения Boost (Step-Up)

    Повышающий преобразователь способен создавать более высокое напряжение на выходе, чем на входе. Например, повышающий преобразователь может использоваться для генерации 5 В постоянного тока или 12 В постоянного тока из одного 3.Литий-ионный аккумулятор 7 В постоянного тока.

    Понижающие / повышающие (понижающие / повышающие) регуляторы переключения

    Понижающий / повышающий преобразователь, как вы могли догадаться, способен выдавать фиксированное выходное напряжение из входного напряжения, которое может изменяться выше и ниже выходного напряжения.

    Этот тип регулятора напряжения очень полезен в оборудовании с батарейным питанием, где входное напряжение со временем уменьшается.

    Самая простая топология — это просто схема понижающего преобразователя, приведенная выше, за которой следует схема повышающего преобразователя.Два индуктора соединены последовательно, поэтому их можно объединить в один индуктор.

    В этом уроке я проектирую печатную плату с использованием простого линейного регулятора, а в этом более глубоком курсе я проектирую индивидуальную плату с использованием более сложного импульсного регулятора.

    Сводка общих спецификаций регуляторов напряжения

    Независимо от того, является ли регулятор напряжения линейным или импульсным, разработчикам необходимо базовое понимание параметров, характеризующих рабочие характеристики регулятора.

    Выходное напряжение: Выходное напряжение может быть фиксированным или регулируемым. Если фиксировано, напряжение устанавливается внутри устройства, и вы приобретаете конкретный номер детали для требуемого выходного напряжения.

    Если регулятор регулируемого типа, напряжение обычно устанавливается делителем напряжения, состоящим из двух резисторов. Это дает некоторую гибкость, но за счет дополнительных компонентов.

    Входное напряжение: Необходимо строго соблюдать указанные минимальное и максимальное входное напряжение.Они просто не будут работать при напряжении ниже минимального и будут повреждены, если будут работать при напряжении выше максимального.

    Токовый выход: Максимальный ток, который может обеспечить регулятор напряжения, ограничен и обычно определяется пропускной способностью внутреннего силового транзистора. Все решения для регуляторов IC включают в себя встроенную схему ограничения тока для предотвращения повреждений.

    Выходная пульсация или коэффициент подавления источника питания (PSRR): Выходная пульсация относится к небольшим колебаниям выходного напряжения.Количество пульсаций выходного напряжения очень важно учитывать, поскольку многие типы цепей будут чувствительны к любому шуму на их входном питании.

    Линейные регуляторы подавляют входную пульсацию без добавления дополнительной пульсации. Их способность подавлять пульсации определяется коэффициентом отклонения источника питания (PSRR). Чем выше PSRR, тем лучше линейный регулятор подавляет любые пульсации входного напряжения.

    С другой стороны, импульсные регуляторы

    создают пульсации на выходе по своей природе переключения.Количество пульсаций от переключающего преобразователя можно уменьшить за счет фильтрации и тщательного выбора компонентов.

    Обычный метод проектирования заключается в использовании импульсного регулятора для понижения напряжения питания с минимальным рассеянием мощности, а затем линейного регулятора для устранения любых пульсаций.

    Многие линейные регуляторы с низким уровнем шума и высоким значением PSRR имеют дополнительный вывод, обычно называемый выводом NR или выводом шумоподавления. Размещение конденсатора емкостью около 10 нФ на этом контакте относительно земли помогает отфильтровать шум и пульсации на внутреннем опорном напряжении и, следовательно, на выходном напряжении.

    Шум: Многие электронные компоненты, такие как резисторы и транзисторы, также производят фундаментальный физический шум, который обычно путают с пульсацией. Шум будет отображаться как случайные колебания выходного напряжения по сравнению с пульсациями, которые будут отображаться в виде небольшой периодической формы волны.

    Хотя это и не связано с пульсацией, те же методы, которые уменьшают пульсации на выходе, обычно также уменьшают шум — в основном, за счет использования шумоподавляющего конденсатора.

    Регулировка нагрузки: Регулировка нагрузки относится к способности регулятора поддерживать постоянное выходное напряжение при изменении тока нагрузки.Эта спецификация часто приводится в технических характеристиках устройства в виде графика зависимости выходного напряжения от тока нагрузки.

    ПРИМЕЧАНИЕ: Обязательно загрузите бесплатное руководство в формате PDF . 15 шагов для разработки нового электронного оборудования .

    Load Transient: Это мера того, как выходное напряжение реагирует на внезапное скачкообразное изменение тока нагрузки. Обычно имеет место небольшой выброс или недостаточный выброс выходного напряжения, поскольку схема регулятора пытается восстановить и обеспечить стабильное выходное напряжение.

    Линейное регулирование: Изменения входного напряжения регулятора могут вызывать изменения выходного напряжения, и линейное регулирование является мерой этого изменения.

    Line Transient: Это мера того, как выходное напряжение реагирует на внезапное скачкообразное изменение входного напряжения. Как и в случае переходного процесса нагрузки, будет небольшое превышение или недостижение выходного напряжения, поскольку контур обратной связи регулятора реагирует на внезапное изменение. Регуляторы со спецификацией высокого PSRR (т.е. низкая пульсация на выходе) обычно имеют лучшие переходные характеристики линии.

    Падение напряжения: Падение напряжения для классических линейных регуляторов, таких как серии LM317 или LM78xx, составляет около 2 вольт. Это означает, что для работы регулятора входное напряжение должно быть как минимум на 2 вольта выше выходного напряжения.

    Регуляторы

    с малым падением напряжения (LDO) могут работать с гораздо меньшей разницей входного и выходного напряжения. Например, семейство стабилизаторов с малым падением напряжения TPS732 имеет диапазон входного напряжения 1.От 7 до 5,5 вольт и падение напряжения 40 мВ при 250 мА.

    КПД: КПД — это мера того, сколько мощности расходуется регулятором впустую. Как упоминалось ранее, линейный регулятор потребляет намного больше энергии, чем импульсный регулятор. Это означает, что линейный регулятор имеет гораздо более низкий КПД. Эффективность можно рассчитать, разделив выходную мощность на входную.

    Таким образом, если выходная мощность такая же, как входная, то КПД равен 100%, и регулятор не тратит впустую энергию.Это идеальный, но недостижимый сценарий. Большинство импульсных регуляторов имеют КПД 80-90%.

    КПД линейного регулятора зависит от отношения входного напряжения к выходному. Это связано с тем, что для линейного регулятора входной ток всегда практически идентичен выходному току.

    Поскольку мощность равна напряжению, умноженному на ток, токи в уравнении эффективности компенсируются, только оставляя напряжения. Это означает, что чем больше разница между входным и выходным напряжением, тем хуже эффективность линейного регулятора.

    Так, например, для линейного регулятора с входным напряжением 5 В постоянного тока и выходным напряжением 3,3 В постоянного тока эффективность составляет:

    КПД = 3,3 В постоянного тока / 5 В постоянного тока = 66%

    Но если входное напряжение увеличивается до 12 В постоянного тока, эффективность падает до

    .

    КПД = 3,3 В постоянного тока / 12 В постоянного тока = 27,5%

    , что означает, что 72,5% мощности теряется линейным регулятором!

    Основным преимуществом стабилизатора с малым падением напряжения является то, что он обеспечивает выходное напряжение, очень близкое к входному, что означает, что эффективность регулятора намного выше.

    Например, при генерации выходного напряжения 3,3 В постоянного тока от литий-ионной батареи 3,7 В постоянного тока требуется LDO с падением напряжения менее 400 мВ. При этих напряжениях КПД составляет 3,3 В постоянного тока / 3,7 В постоянного тока = 89%, что сопоставимо с высокоэффективным понижающим стабилизатором.

    В отличие от линейного регулятора, идеальный импульсный регулятор будет иметь КПД 100%, что означает, что входная мощность равна выходной мощности. Это означает, что входной ток никогда не будет таким же, как выходной.

    Фактически, входной ток всегда будет меньше, чем выходной ток для понижающего регулятора, и всегда будет выше, чем выходной ток для повышающего регулятора.

    Выходной конденсатор: Размер выходного конденсатора имеет решающее значение как для линейных, так и для импульсных регуляторов, поэтому обязательно следуйте рекомендациям в техническом описании. В большинстве случаев керамический конденсатор (с тепловым рейтингом X7R или X5R) является лучшим выбором.

    Керамические конденсаторы

    имеют очень низкое паразитное сопротивление (называемое эквивалентным последовательным сопротивлением или ESR), которое обычно улучшает переходную характеристику регулятора.Однако будьте осторожны, потому что некоторые регуляторы требуют использования танталовых конденсаторов с более высоким ESR для стабилизации контура управления с обратной связью.

    Электромагнитные помехи (EMI)

    Одной из проблем при проектировании импульсных источников питания является возможность электромагнитных помех (EMI).

    Переключающее действие активного устройства, которое может работать на частотах от 100 килогерц до нескольких мегагерц, может генерировать широкий спектр излучения.Эти излучения могут проводиться и передаваться в близлежащее оборудование, вызывая вредные помехи или даже собственные помехи.

    Имейте в виду, что компоновка печатной платы для импульсного стабилизатора очень важна, гораздо в большей степени, чем для линейного регулятора. Поэтому обязательно следуйте рекомендациям по компоновке в таблице данных.

    Если в техническом описании выбранного вами импульсного регулятора нет рекомендаций по компоновке, я настоятельно рекомендую выбрать другой регулятор.

    Заключение

    Когда энергоэффективность не является проблемой или когда входное напряжение лишь немного выше выходного напряжения, лучшим выбором обычно является линейный стабилизатор.Линейные регуляторы обычно дешевле, менее сложны и требуют меньшего количества компонентов.

    Если требуется действительно чистое выходное напряжение без пульсаций, то линейный стабилизатор также является лучшим выбором.

    С другой стороны, если ключевым моментом является энергоэффективность или входное напряжение намного выше, чем желаемое выходное напряжение, то понижающий импульсный преобразователь является лучшим выбором.

    Если требуется выходное напряжение выше входного, выбор прост — только повышающий стабилизатор может выполнить этот трюк.

    Как и в случае со всеми аспектами проектирования, между различными решениями всегда приходится идти на компромисс. Во многих случаях лучшим решением является импульсный регулятор, за которым следует линейный регулятор. Таким образом, вы получаете лучшее из обоих миров: эффективность и сверхчистое выходное напряжение.

    Наконец, не забудьте загрузить бесплатный PDF-файл : Ultimate Guide по разработке и продаже нового электронного оборудования . Вы также будете получать мой еженедельный информационный бюллетень, в котором я делюсь премиальным контентом, недоступным в моем блоге.

    Другой контент, который может вам понравиться:

    Что такое регулятор напряжения? Определение, типы и работа регулятора напряжения

    Определение : Регулятор напряжения — это устройство, которое поддерживает постоянное выходное напряжение постоянного тока независимо от изменений входного напряжения или условий нагрузки. Пульсации переменного напряжения , которые не удаляются фильтрами, также отклоняются регуляторами напряжения .

    Комбинации элементов, присутствующие в конструкции регулятора напряжения, обеспечивают постоянное выходное напряжение при переменном входном питании.

    Когда возникает потребность в стабильном и надежном выходном напряжении , тогда наиболее предпочтительными схемами являются регуляторы напряжения.

    Регуляторы напряжения также отображают защитные функции , такие как защита от перенапряжения, защита от короткого замыкания, тепловое отключение, ограничение тока и т. Д. Это может быть линейный регулятор или импульсный регулятор, но самый простой и доступный тип регулятора напряжения — линейный.

    Рассмотрим принципиальную схему стабилизатора напряжения на стабилитроне-

    .

    Стабилитрон используется в качестве стабилизатора напряжения , который обеспечивает постоянное напряжение от источника, напряжение которого существенно меняется.

    Как видно из рисунка выше, в начале цепи установлен резистор. Чтобы ограничить обратный ток через диод до более безопасного резистора, в схеме используется R s .

    Напряжение источника V s и резистор R s выбраны так, чтобы диод работал в области пробоя. Напряжение на R L известно как напряжение стабилитрона V z , а ток диода известен как I z .

    На нагрузке R L поддерживается установившееся напряжение, поскольку колебаний выходного напряжения поглощаются резистором R s . Входное напряжение, изменения которого необходимо регулировать, включает стабилитрон в обратном состоянии.

    Диод не проводит ток, если напряжение на R L не меньше напряжения пробоя стабилитрона V z , а R s и R L составляют делитель потенциала на V s .

    По мере увеличения напряжения питания V s падение напряжения на R L будет больше по сравнению с напряжением пробоя стабилитрона. Таким образом, заставляя стабилитрон проводить в области его пробоя.

    Ток стабилитрона I z ограничен резистором серии R s из-за превышения номинального максимального значения I zmax .

    Ток через R S подается от источника, ток разделяется на Iz и I L на стыке-

    Напряжение на стабилитроне V z остается постоянным до тех пор, пока он не работает в области пробоя, поскольку ток стабилитрона I D может значительно изменяться.

    Если здесь входное напряжение увеличивается, ток через диод и нагрузку увеличивается. По мере того, как сопротивление на диоде уменьшается, через диод будет протекать больший ток.

    В результате падение напряжения на R s будет больше, поэтому напряжение на выходе будет иметь значение, близкое к входному или питающему напряжению.

    Следовательно, мы можем сказать, что стабилитрон поддерживает равномерное напряжение на нагрузке, если только напряжение питания не превышает напряжение стабилитрона .

    Дискретный транзисторный регулятор напряжения

    Если говорить о транзисторных регуляторах напряжения, то в основном это 2 типа —

    Используя любой из вышеупомянутых типов, мы можем получить постоянное выходное напряжение постоянного тока заданного значения. Это значение не зависит от изменения напряжения питания или нагрузки на выходе.

    Давайте теперь подробно обсудим каждый тип —

    Стабилизатор напряжения серии

    На рисунке ниже показана блок-схема последовательного регулятора напряжения

    .

    Здесь величина входа, на который поступает выходное напряжение, регулируется последовательными элементами управления.Схема, которая измеряет выходное напряжение, обеспечивает обратную связь, которая сравнивается с опорным напряжением.

    В случае, если напряжение на выходе увеличивается до , компаратор отправляет управляющий сигнал на элемент управления так, как , чтобы уменьшить величину выхода . Точно так же, если выходное напряжение уменьшается, компаратор отправляет управляющий сигнал, чтобы величину выходного сигнала можно было повысить до желаемого уровня.

    Работа транзисторного последовательного регулятора напряжения

    Он также известен как регулятор напряжения с эмиттерным повторителем .На схеме ниже показан простой последовательный стабилизатор напряжения, который сформирован с использованием NPN-транзистора и стабилитрона.

    В приведенной выше схеме выводы коллектора и эмиттера транзистора включены последовательно с нагрузкой, поэтому его называют последовательным стабилизатором. Транзистор Q известен как проходной транзистор серии .

    Когда на входную клемму подается питание постоянного тока, на нагрузочном резисторе R L появляется регулируемое выходное напряжение. Транзистор, используемый в схеме, служит переменным сопротивлением, а стабилитрон подает опорное напряжение.

    Его работа основана на том принципе, что на транзисторе возникают большие колебания входного сигнала, поэтому выходное напряжение имеет тенденцию быть постоянным.

    Здесь V out = V z — V BE

    Базовое напряжение остается почти постоянным, значение которого примерно равно напряжению на стабилитроне V z .

    Двигаясь дальше, рассмотрим случай, когда выходное напряжение увеличивается из-за увеличения напряжения питания.Это увеличение V из приведет к уменьшению V BE , поскольку V z зафиксирован на определенном уровне.

    Это уменьшение V BE автоматически снижает проводимость. Из-за этого увеличивается сопротивление коллектор-эмиттер R CE , что приводит к увеличению V CE , что в конечном итоге снижает выходное напряжение.

    А теперь как насчет влияния изменения нагрузки на выходное напряжение.

    Предположим, что значение нагрузочного резистора R L уменьшается, что приводит к увеличению тока через него.В таком состоянии V out начинает уменьшаться, в результате чего V BE увеличивается. В конечном итоге уровень проводимости транзистора увеличивается, что снижает R CE .

    Это уменьшение сопротивления немного увеличивает ток, что компенсирует уменьшение R L .

    Таким образом, выходное напряжение остается постоянным, поскольку оно равно I L R L .

    Ограничения

    1. При комнатной температуре поддержание абсолютно постоянного выходного напряжения затруднено, поскольку повышение температуры в помещении автоматически вызовет уменьшение V BE и V Z.
    2. Хорошее регулирование не достигается при большом токе.

    Шунтирующий регулятор напряжения

    Блок-схема шунтирующего регулятора напряжения представлена ​​ниже —

    В этом типе регулятора напряжения, чтобы обеспечить адекватное регулирование , ток отводится от нагрузки . Для поддержания постоянного тока с помощью элемента управления часть тока отводится от нагрузки.

    Предположим, что при изменении нагрузки происходит изменение выходного напряжения.Таким образом, сигнал обратной связи отправляется в схему компаратора, которая обеспечивает управляющий сигнал для изменения величины тока, шунтируемого от нагрузки.

    Работа транзисторного шунтирующего стабилизатора напряжения

    Взглянем на электрическую схему шунтирующего стабилизатора напряжения —

    Здесь R SE подключен последовательно с источником питания, а транзистор подключен к выходу. Напряжение питания уменьшается из-за падения на R SE , это снижение напряжения зависит от тока, подаваемого на R L .

    V выход = V z + V BE

    V выход = V дюйм — IR SE

    Предположим, что входное напряжение увеличивается, что вызывает повышение V из и V BE , что приводит к увеличению I B и I C . Таким образом, с этим увеличением напряжения питания увеличивается ток питания I, что создает большее падение напряжения на R SE , тем самым уменьшая выходное напряжение.Таким образом, выходное напряжение остается практически постоянным.

    Ограничения

    1. Это заставляет большую часть тока течь через транзистор, а не загружать.
    2. Защита от перенапряжения иногда является проблемой в цепях такого типа.

    Приложения

    Они используются в блоках питания компьютеров , где они регулируют напряжение постоянного тока. В распределительной системе регуляторы напряжения используются вдоль распределительных линий, чтобы обеспечить постоянное напряжение потребителям.

    Базовые знания регулятора напряжения （1/4）

    Обзор линейного регулятора CMOS

    История линейных стабилизаторов CMOS относительно нова. Они разработали портативные электронные устройства с батарейным питанием. Поскольку процессы CMOS используются в крупномасштабных интегральных схемах, таких как LSI и микропроцессоры, они постоянно миниатюризируются. Используя все преимущества технологии миниатюризации, линейные КМОП-регуляторы стали ИС управления питанием, которые широко используются в портативных электронных продуктах для реализации низкопрофильного, низкого падения напряжения и низкого тока питания.

    Чем они отличаются от биполярных линейных регуляторов?

    Как правило, линейный стабилизатор CMOS обеспечивает более низкий ток питания по сравнению с биполярным линейным стабилизатором. Это связано с тем, что биполярный процесс управляется током, а процесс CMOS — напряжением. [См. Рисунок 1]

    [Рис. 1] Устройство, управляемое током и устройство, управляемое напряжением

    Транзистор биполярный

    Ток проходит между эмиттером и коллектором, когда ток базы включен.Чтобы получить выходной ток, должен быть включен базовый ток.

    МОП-транзистор

    Ток проходит между истоком и стоком, когда напряжение заряжается на затворе. После того, как электрический заряд заряжен, ток для включения не требуется.

    Линейные регуляторы, для которых не требуется синхронизация, особенно подходят для достижения низкого тока питания, поскольку рабочий ток регуляторов может быть почти нулевым в цепях, отличных от аналоговых рабочих цепей.

    Одним из примеров биполярных линейных регуляторов являются многоцелевые 3-контактные регуляторы серии 78. Поскольку диапазон входного напряжения серии достигает 30 В ~ 40 В, а серия может потреблять ток более 1 А, серия используется в различной бытовой технике и промышленном оборудовании. Тем не менее, в сериях не так много отсева, потому что структура выходных данных серии — NPN Darlington Output. В таблице 1 приведены некоторые основные характеристики серии.

    [Таблица 1] Основные характеристики универсальных регуляторов серии 78
    Серия продуктов Максимальный
    Выходной ток    		 Номинальное входное напряжение
    Напряжение    		 Рабочий
    Текущий    		 Падение напряжения
    78xx 1A 35 В, 40 В 4 ~ 8 мА 2 В при 1 А
    78Mxx 500 мА 35 В, 40 В 6 ~ 7 мА 2 В при 350 мА
    78Nxx 300 мА 35 В, 40 В 5 ~ 6 мА 1.7 В при 200 мА
    2 В при 300 мА
    78Lxx 100 мА 30В, 35В, 40В 6 ~ 6,5 мА 1,7 В при 40 мА

    Тем не менее, количество процессов, необходимых для биполярных линейных регуляторов, составляет примерно половину или две трети процесса CMOS, и поэтому биполярный линейный регулятор более рентабелен, чем стабилизатор CMOS, даже если размер его матрицы больше. Таким образом, биполярный линейный регулятор лучше подходит для использования с большим током или высоким напряжением.С другой стороны, технологии миниатюризации процесса CMOS хорошо разработаны и имеют такие преимущества, как низкое напряжение, малое падение напряжения, малый размер и низкое энергопотребление.

    Где и как используется CMOS?

    Линейные стабилизаторы CMOS

    широко используются в портативных электронных устройствах с батарейным питанием из-за их низкого падения напряжения и низких характеристик тока питания. Регуляторы LDO (Low Dropout) позволяют использовать батарею до предела, и поэтому регуляторы теперь являются важными ИС управления питанием для таких устройств, как мобильные телефоны, цифровые камеры и портативные компьютеры, чтобы иметь длительный срок службы батареи.Поскольку стабилизаторы LDO способны протягивать большой ток с малым перепадом входного-выходного напряжения при минимизации тепловых потерь, они могут удовлетворить широкий диапазон требований к току каждого устройства.

    Некоторые типы регуляторов с низким потреблением тока используют ток автономного питания менее 1 мкА. Благодаря этой особенности, эти типы регуляторов могут поддерживать ток питания электронных устройств и беспроводных приложений, таких как мобильные телефоны, на максимально низком уровне, когда эти устройства находятся в спящем режиме.Поскольку эти регуляторы также могут обеспечить преимущества технологии миниатюризации CMOS, они открывают большой потенциал для мобильных электронных устройств, которым требуется низкий профиль и высокая точность.

    Пакеты

    Стандартные пакеты, используемые для линейных стабилизаторов CMOS — SOT-23 и SOT-89. В последнее время также стали доступны сверхмалые пакеты, такие как CSP (пакет масштабирования микросхемы). Поскольку разработка ИС управления питанием обусловлена ​​развитием мобильных устройств, они обычно помещаются в небольшие корпуса для поверхностного монтажа.На рисунке 1 показаны типичные упаковки.

    [Рисунок 1] Примеры пакетов регуляторов CMOS

    SOT-89: Стандартный пакет миниатюрных форм

    SOT-23: Стандартный пакет мини-пресс-форм

    USP-6C: Стандартная упаковка типа USP

    USPQ-4B04: Стандартная упаковка типа USP

    USP-6B06: Стандартный корпус типа USP

    WLP-5-02: Стандартный пакет типа WLP

    Особенности: Что умеет CMOS?

    Идея линейных регуляторов в качестве ИС управления питанием заключается в том, что они напрямую подключаются к батарее или адаптеру переменного тока, поэтому вы должны обращать внимание на максимальное входное напряжение.Правила проектирования ИС для процессов CMOS меняются в зависимости от максимального входного напряжения, а максимальное входное напряжение и технология микроминиатюризации находятся в обратной зависимости; они не действуют взаимно, как «большее служит меньшему». Если вы выберете высокое входное напряжение, тогда размер ИС будет больше, а его производительность снизится, а если вы выберете ИС небольшого размера, вам нужно будет осторожно относиться к максимальному входному напряжению. Существуют различные стабилизаторы CMOS с различным максимальным входным напряжением для различных приложений.Вы должны выбрать наиболее подходящие, внимательно изучив типы источников питания и желаемые характеристики вашего устройства [см. Таблицу 2].

    [Таблица 2] Категории продукции по рабочему напряжению (трехконтактные регуляторы напряжения)
    Рабочее напряжение Серия продуктов Пакет
    USP-3 СОТ-23 СОТ-89 СОТ-223 К-252
    1.5 В ~ 6 В XC6218 ○
    1,8 В ~ 6 В XC6206 ○ ○
    2 В ~ 10 В XC6201 ○
    2 В ~ 20 В XC6202 ○ ○ ○
    2В ~ 28В XC6216 ○ ○ ○
    Линейные стабилизаторы CMOS

    можно разделить на категории с низким потребляемым током, большим током, высоким напряжением, высокоскоростным, LDO и т. Д.Для этих категорий нет строгого определения, но обычно «низкий ток питания» — это те, у которых ток питания составляет несколько мкА, «большой ток» — те, которые могут тянуть 500 мА или более, «высокое напряжение» — те, которые имеют напряжение от 15 В до 20 В или более, а «высокоскоростной» — это те, у которых частота подавления пульсаций составляет приблизительно 60 дБ при 1 кГц. «LDO» также не имеет точного определения. Первоначально это относилось к низкому выпадению выхода PNP и выхода P-ch MOSFET, по сравнению с выпадением выхода эмиттерного повторителя NPN и выхода NPN Дарлингтона биполярного линейного регулятора.На рисунке 2 показаны типы выходных транзисторов. В наши дни значение менее 2 Ом при 3,3 В при преобразовании сопротивления во включенном состоянии становится одним из стандартов определения.

    [Рисунок 2] Модели выходных драйверов

    Выход повторителя эмиттера NPN

    Цепь управления должна быть на 0,6 В (базовое напряжение) выше, чем выходной контакт, чтобы протекать базовый ток. Схема управления работает от входного источника питания, поэтому необходимо падение напряжения 0,6 В.

    NPN Выход Дарлингтона

    1.Требуется падение напряжения 2 В или более, поскольку схема состоит из 2 цепей эмиттерных повторителей. Схема может выводить большой ток, потому что базовый ток нагрузочного транзистора может быть усилен предварительным драйвером.

    Транзисторный выход PNP

    Транзисторный выход PMOS

    Транзистор включается, когда входное напряжение ниже, чем напряжение базы и / или подается напряжение затвора. Нет ограничений на входное напряжение источника питания относительно выходного напряжения.Падение напряжения невелико, потому что схема работает, если есть базовое напряжение или напряжение затвора, а также входное напряжение питания, которое может управлять схемой управления.

    Помимо вышеуказанных типов регуляторов, существуют регуляторы с функцией ВКЛ / ВЫКЛ с помощью контакта Chip Enable в зависимости от потребности, композитные регуляторы с 2 или 3 каналами, регуляторы со встроенным детектором напряжения и многое другое. Такое разнообразие — еще одна особенность CMOS. Это связано с тем, что процесс CMOS может легко масштабировать схемы и снизить ток питания, поскольку он может полностью отключить определенные блоки ИС, когда схемы отключаются по отдельности.На рисунке 3 показана блок-схема 2-канальных выходных регуляторов серии XC6415. Этот продукт может включать и выключать VR1 и VR2 независимо.

    [Рисунок 3] Блок-схема 2-канального регулятора (серия XC6415)

    Внутренняя схема и основная структура

    Внутренняя схема состоит из источника опорного напряжения, усилителя ошибки, резистора с предварительно заданным выходным напряжением и выходного P-канального MOSFET-транзистора.В некоторых схемах также есть ограничитель постоянного тока, схема возврата и функция теплового отключения в целях защиты. Поскольку сложно построить опорные схемы с запрещенной зоной, которые используются для биполярных процессов в качестве источника опорного напряжения, обычно используемые источники опорного напряжения являются уникальными для процесса CMOS. По этой причине температурные характеристики выходного напряжения, как правило, немного хуже, чем у биполярных линейных регуляторов.

    Кроме того, внутренняя фазовая компенсация и схемы различаются в зависимости от типов регуляторов, таких как малый ток питания, высокая скорость и совместимость с конденсаторами с низким ESR.Например, в то время как регулятор низкого тока питания обычно использует два усилителя, высокоскоростной регулятор иногда содержит три усилителя. На рисунке 4 показана принципиальная принципиальная блок-схема высокоскоростного регулятора.

    Добавляя буферный усилитель между предусилителем и выходным P-канальным MOSFET-транзистором, буферный усилитель может управлять нагрузочным P-ch MOSFET-транзистором с более высокой скоростью, несмотря на большую емкость затвора. Выходное напряжение может быть определено номиналами разделенных резисторов R1 и R2, а предельное значение тока определяется номиналами разделенных резисторов R3 и R4.Каждое значение точно устанавливается путем обрезки. Многие регуляторы высокоскоростного типа совместимы с конденсаторами с низким ESR, такими как керамические конденсаторы, потому что они в основном используются для беспроводных приложений и портативных электронных устройств, и поэтому необходимо их уменьшение.

    [Рисунок 4] Принципиальная принципиальная блок-схема регулятора быстродействующего типа

    Следующая страница

    Важные особенности линейного регулятора CMOS

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
