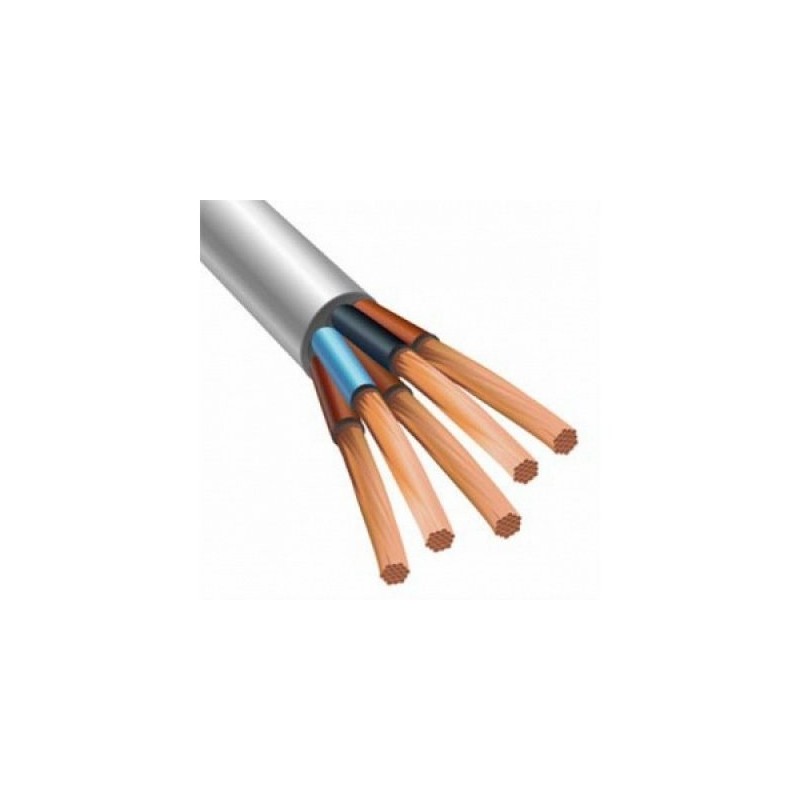

Пятижильный кабель: для чего он нужен

Кабель ВВГ (винил-винил-голый) 5х1,5 применяют в системах переменного напряжения для проведения электрического тока. В основном эксплуатируют в модернизированных электрических системах для подключения к трёхфазной сети с раздельными жилами под нулевую рабочую N (синий цвет изоляции) и защитную PE (жёлто-зелёный изоляционный покров) жилы.

Чаще применяют общую жилу PEN, объединяющую ноль и защиту. Проводник используют при одиночной стационарной прокладке, так как не распространяет пламени при таком условии.

Располагают в помещениях, одиночно на любых системах прокладки кабеля, а также в уличных условиях. Допускается прокладка в грунте при условии создания механической защиты мест выхода на поверхность (протяжка сквозь трубу).

Применяют при переменном напряжении не более 660 V с частотой 50 Hz. Максимальное напряжение в трёхфазной сети может составлять 720 V.

Номинальные токовые нагрузки на 1 жилу в трёхфазной цепи зависят от условий прокладки:

  • 21 ампер при воздушной прокладке;
  • 28 ампер при прокладке в земле.

При возникновении односекундного короткого замыкания пиковый ток может быть 170А.

Эксплуатируют в температурных условиях от -50 до +50⁰С.

Конструктивные элементы медного кабеля ВВГ 5х1.5 для стационарной одиночной прокладки

Монолитные токопроводящие жилы изготовлены из медной нелужёной проволоки 1 класса в соответствии с ГОСТ 22483 от 1977 года. Все пять жил имеют равное сечение 1,5 мм2.

Изоляционный поливинилхлоридный (ПВХ) пластикат имеет толщину не менее 0,6 мм. После скручивания жил (так как жилы не плотно прилегают друг к другу, в центре прокладывают жгут из ПВХ пластиката), они внахлёст обматываются полиэтилентерефталатной (ПЭТ) плёнкой, которая заменяет поясную изоляцию.

Всю вышеперечисленную конструкцию заключают в шланговую ПВХ оболочку, которая служит для защиты от механических воздействий и солнечной радиации, предохраняет от влаги и пыли. Толщина оболочки назначается по ГОСТ 23286-78 и приравнивается 1,5 мм.

Итоговый расчётный наружный диаметр приравнивается 9,9 мм.

Смотрите также:
  • Чем различаются алюминиевые и пластиковые окна?
  • Черные окна из ПВХ в китайском стиле для вашего дома
  • Что делать с пластиковым окном, если оно не закрывается?
  • Что лучше — дверь из МДФ или ЛДСП?
  • Что нужно контролировать при установке пластиковых окон?
  • Что нужно знать про остекление балконов и лоджий?
  • Как подключить силовой кабель: схема, 5 ошибок монтажа

    В статье расскажем, как подключить силовой кабель к щитку/аккумулятору/усилителю/розетке и т.д., рассмотрим схемы и инструкции. Промышленные предприятия производят большое количество разновидностей силовых кабелей и элементов цепи, через которые они подключаются:

    • Распределительные щиты;
    • Розетки, однофазные, трехфазные;
    • Разъемы различной конструкции для бытового и промышленного оборудования;
    • Аккумуляторы в сетях постоянного тока и другие.

    Во всех случаях существуют особенности монтажных работ, которые рекомендуется соблюдать для качественного обеспечения контактов. Надежное соединение кабеля с другими элементами сети обеспечивает длительную и безаварийную эксплуатацию самой линии электропередач всех ее элементов и оборудования подключаемого к ней.

    Подключение силового кабеля к распределительному щиту

    Перед прокладкой кабеля к распределительному щиту учитывается много факторов:

    • Место расположения РЩ;
    • Под открытым небом, в сухом помещении или с повышенной влажностью;
    • Конструкция щита, места установки шин и элементов крепления кабеля;
    • Места расположения вводных отверстий на корпусе РЩ для кабелей и другие моменты.

    В первую очередь планируется, с какой стороны будет подходить кабеля к распределительному щиту. В пластиковых и металлических корпусах РЩ на производстве проштамповываются контуры технологических отверстий для ввода кабелей с нескольких сторон. Такая штамповка позволяет быстро открыть отверстие с нужной стороны. Обратите внимание, что по требованиям ПУЭ п.1.1.7 и 1.1.8 на улице под открытым небом или в помещениях с повышенной влажностью кабеля заводятся только с нижней стороны РЩ. Это снижает вероятность попадания влаги под внешнюю изоляционную оболочку и вовнутрь шкафа.

    Разделка кабеля и подключение

    Почти все вводные кабеля для мощных токовых нагрузок имеют как минимум двойную изоляцию, на каждой жиле и внешнюю оболочку. Поэтому, независимо какой марки кабель для установки проделываются следующие операции:

    • Контактные наконечники с одной стороны сплюснуты и имеют отверстия для болтов, которыми плоскость контакта прижимается к шине или клемме автоматического выключателя.
    Подключение проводов с наконечниками к контактам автоматического выключателя
    • В некоторых моделях автоматических защитных выключателей наконечников не требуется, оголенные концы проводов вставляются в контактную группу и зажимаются болтами.
    Пример крепления проводов защемления с наконечниками на шину

    Для надежного контакта очень важно, чтобы плоскости наконечников максимально возможной площадью примыкали к шинам. При таких условиях будет обеспечиваться хорошее прохождение тока. Провода сечением до 10 мм2 в РЩ и ВРУ могут подключатся в специальные колодки с зажимными болтами, где не требуется наконечников.

    Подключение проводов на колодки с зажимными болтами

    При подключении кабеля к щитам трехфазной линии, требования к прокладке кабеля до шкафа и внутри остаются прежними, кроме маркировки нейтральный провод и заземления обозначаются буквой «N» цвета синий, голубой и «PEN» — желто-зеленый. Фазы обозначаются буквами «А» «В» и «С». Все кабеля маркируются с обеих сторон и обозначения проводов на обоих концах должно совпадать. Читайте также статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ».

    Подключение силовых кабелей к розеткам

    Для прокладки проводки в розеточной группе помещений рекомендуется использовать кабель марки ВВГ. В деревянных сооружениях прокладывают ВВГнг имеющий изоляцию из негорючего материала, есть импортный аналог этого провода NYM, но он существенно дороже.

    Совет №1. Не рекомендуется устанавливать провода марки ПУНП, они удобны для прокладки, но очень редко соответствуют заявленным характеристикам. Это связано с недобросовестными производителями, 80% продукции на рынке имеет брак, в сплаве  занижен процент меди, тоньше слой изоляции и сечение проводов, много других несоответствий. Эти недостатки приводят к аварийным ситуациям, кабель не выдерживает расчетных токовых нагрузок, провода перегорают.

    При планировке учитывают максимальную мощность электроприборов подключаемых в розеточную группу, от этого зависит выбор сечения провода. Статистика и практический опыт показывает, что для квартиры или частного дома между распределительными коробками в розеточных группах укладывают провода сечением 4 мм2. От распределительной коробки до розетки 2,5 мм2, при условии включения обычных бытовых приборов не большой мощности, телевизора, утюга, холодильника, ручного электроинструмента и другой техники.

    Расключение проводов розеточной группы в распределительной коробке

    В распределительные коробки и подрозетники кабель заводится на 15 – 20 см, внешняя оболочка снимается до 10 см, изоляция с проводов на 5 см в распределительной коробке,  в подрозетниках до 1 см. Оголенные концы в распределительной коробке для соединения с розеткой скручиваются между собой двумя пассатижами. Оба провода совместно зажимаются возле окончания изоляции, и возле оголенных концов. Первые остаются в неподвижном состоянии вторыми делаются вращательные движения для скрутки пары или большего количества проводов.

    При этом надо иметь чувство меры, скручивать плотно, но не перетягивать до облома скрутки. В классическом варианте концы скруток в распределительных коробках свариваются сварочным аппаратом, понижающий трансформатор постоянного тока, с графитовым электродом. Но чаще всего монтажники не придерживаются этих технологий, скрутки просто изолируются изолентой или пластиковыми колпачками.  Читайте также статью: → «Что лучше выбрать, скрутку или клеммник для соединения проводов?».

    От распределительного щита до розетки провода кабеля соединяются в соответствии с требованиями ПУЭ, по цвету. От фазного контакта идет красный или коричневый провод так же они соединяются в распределительной коробке и опускаются до розетки. Нулевые провода с голубой изоляцией и желто — зеленые соединяются по всей сети, начиная от шины заземления в РЩ.

    Подключение группы розеток

    Розетка подключается к проводам, выходящим из подрозетника, фазный и нулевой проводник крепятся к контактам, в которые вставляется вилка от электроприборов. Заземляющий провод к контакту с обозначением заземления, способы фиксации проводов на контактах могут быть различны, это зависит от типа розеток.

    Подключение розетки к проводам в подрозетнике

    Бывают контактные группы с винтовыми зажимами или пружинными. После подключения провода и корпус розетки упаковываются в подрозетник, вкручиваются распорные винты, все закрывается лицевой декоративной крышкой.

    Особенности подключения силовых кабелей к аккумулятору или другим источникам постоянного тока

    На промышленных объектах и в бытовой деятельности часто используется оборудование, работающее от источников постоянного тока. Наиболее распространенными являются аккумуляторные батареи:

    • Они ставятся для стартера, запуска двигателя и питания другого автомобильного оборудования;
    • Подключаются к зарядным устройствам;
    • К инверторам (преобразователям) напряжения постоянного тока в переменный ток 12/220В; 24/220В и другие;
    • Аккумуляторы активно используются как резервные источники питания при отсутствии напряжения в промышленной сети и других вариантах.

    Во всех перечисленных случаях, чтобы обеспечить долговременную и безаварийную эксплуатацию оборудования очень важно правильно сделать подключение кабеля:

    • Самым главным требованием подключения кабеля или отдельных проводов к аккумулятору является соблюдение полярностей. В противном случае электронные элементы аппаратуры могут выгореть, а аккумулятор разрядится. Провод, подключаемый к плюсовой клемме, принято ставить с изоляцией красного цвета, к минусу подключают провода синего или черного цвета.
    Пример подключения аккумулятора к зарядному устройству

    На корпусе аккумулятора возле контактов обозначаются знаки «+» и «-». Такие же обозначения ставятся на подключаемой аппаратуре и на концах проводов с обеих сторон;

    • Обязательно надо учитывать сечение проводов, оно должно соответствовать токам подключаемой нагрузки, правильно определить это можно по заранее просчитанным таблицам.
    • Большое значение имеет надежность подключаемых контактов, для этого для кислотных аккумуляторов делаются специальные клеммы, свинцовые или латунные. Конструкция клемм предусматривает места установки проводов и контактов аккумулятора зажим осуществляется болтами. Для литий ионных аккумуляторов контактные соединения могут быть другой конструкции.
    Клемма с проводом зажимается на контакт аккумулятора

    Перед присоединением всех элементов к аккумуляторным контактам очень важно обеспечить их чистоту, особенно на кислотных аккумуляторах, которые находились в эксплуатации. На свинцовых и латунных элементах нарастает окись, которая препятствует прохождению тока. Для ее удаления используются металлические  щетки, можно взять жесткую зубную щетку для обработки контактов щелочным раствором, который нейтрализует кислотные составляющие. После чистки можно одевать клеммы с проводами на контакты аккумуляторов и зажимать болтами.

    Подключение усилителя (сабвуфера) к автомобильному аккумулятору

    Некоторые любители громкой музыки устанавливают к автомобильным магнитолам и плеерам усилители мощности. Проблемой этой схемы является потребление большой мощности, не всегда автомобильного аккумулятора хватает для обеспечения питания для автомобильного оборудования и музыкальной аппаратуры. В этом случае используют отдельный дополнительный аккумулятор. В любом случае важно правильно рассчитать все необходимые параметры и грамотно выполнить монтаж:

    • В первую очередь определяются с местом установки усилителя, обычно это делается в задней части автомобиля в багажнике;
    • Рассчитывается расстояние для прокладки кабелей питания до аккумулятора;
    • Выбирается марка кабеля и рассчитывается сечение проводов исходя из мощности усилителя.

    Для автомобильных магнитол применяют усилители мощностью от 50 – 80 Вт, расчеты проводят по формуле:

    I=P/U Протекающий ток «I» протекающий по проводам равен отношению мощности «Р» усилителя к напряжению автомобильного аккумулятора «U». Если ваш четырехканальный усилитель мощностью 60Вт х 4 = 240 ВТ, общая мощность потребления. Ток в цепи питания сабвуфера будет 240Вт/12В = 20А. Для запаса мощности добавим примерно 20% и по таблице выберем необходимое сечение провода исходя из тока в 24А. При постоянном токе мощность существенно зависит от длины провода от источника питания до потребителя.

    Таблица подбора сечения проводов с учетом мощности и расстояния

    Практика показывает, что сечение 1,5 – 2,5 мм вполне достаточно для питания усилителя от бортового аккумулятора напряжением 12В.

    Схема подключения усилителя к аккумулятору и остальным элементам

    Провода выбираются гибкие, многожильные с надежным изоляционным слоем. Красный подключается к плюсовому контакту аккумулятора и соответствующей клемме на усилителе, через предохранитель расчетной величины тока.

    Подключение проводов питания к усилителю от аккумулятора

    От багажника до моторного отсека, где стоит аккумулятор 4-5м, кабель прокладывается в гофрированном шланге. В перегородку передней панели гофра прокладывается через технологические отверстия с резиновыми сальниками, чтобы исключить перетирания изоляции и короткого замыкания в условиях вибрации. Провод отрицательной полярности крепится между минусовой клеммой усилителя и ближайшим болтом на корпусе автомобиля в багажном отделении.

    Совет №2. Провода управления и динамиков не рекомендуется прокладывать параллельно, рядом с проводами питания. Это приведет к помехам и искажению воспроизведения звука.

    Для подключения бортовой аппаратуры к аккумулятору обычно используют кабели с гибкими многожильными проводами. Для монтажа наружных осветительных линий, скрытой проводки розеточных групп прокладываются марки с монолитными жесткими проводами, не большого сечения. Для подключения РЩ от подстанций и воздушных линий применяют кабеля большого сечения 10, 16 мм2 и более с монолитными жилами и многожильными проводами из алюминиевого или медного сплава.

    Некоторые марки силовых кабелей

    Производители делают большое количество марок проводов с многожильными проводами, но для подключения бытового, промышленного оборудования и отдельных сооружений большим спросом пользуются только несколько видов. Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

    ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.

    АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что  токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.

    Структура кабеля АВВГ с цельными токоведущими жилами

    Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции,  «Г» — кабель голый не имеет дополнительной бронированной защиты.

    Технические характеристики:

    Марка  Число жилСечение, мм2

     АВВГ1…4 (круглые)1,5… 240
     АВВГ3-4 (секторные)70… 240

    АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.

    Структура кабеля АВК

    Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.

    СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.

    Цветные полосы маркировки на изоляции жил кабеля СИП

    Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с  многожильной структурой.

    Основные параметры СИП-4:

    Число и  сечение  жил, мм2 наружный Ø ммМасса СИП кабеля , кг/км
    1х167.570
    1х258.5100
    2х1615.5140
    2х2517. 5200
    3х1616.5205
    3х2518.5290
    4х1618.5280
    4х2521.0395



    Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.

    АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.

    Структура кабеля АВБбШв/ВБбШв

    Расшифровка маркировки:

    • А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
    • В – виниловая изоляция проводов;
    • ББ – бронированные стальные ленты;
    • Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
    • Шв нг – может обозначать, что изоляция сделана из негорючих материалов.

    В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета  делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.

    Технические характеристики:

    Число жил, мм2Наружный диаметр кабеля, ммМасса 1 км кабеля, кг
    АВБбШвАВБбШв нг
         ~ 660 V~1000 V~660 V~1000 V~660 V~1000 V



    3х415. 517380435395450
    3х616.518435495450510
    3х1019.019.5575595595615
    3х1621.522.0720744745770
    3х252525.59559809851010
    3х3527.027.51135116011701200
    3х5030.531.01445148014901525
    3х4+1х2.516.5420435
    3х6+1х2.517.5490505
    3х6+1х417.519.0370555390570
    3х10+1х430675695

    Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.

    Совет №3. Не рекомендуется АВБбШв/ВБбШв использовать в навесных воздушных конструкциях, он имеет большой вес и дорого стоит.

    Ошибки при выборе кабеля и подключении

    • Наиболее часто грубые ошибки при монтажных работах допускаются при выборе кабеля. Обязательно учитывайте условия, в которых он будет эксплуатироваться, и рассчитывайте необходимое сечение. Если установить бронированный кабель большого сечения там, где достаточно ВВГ 3х6, будут лишние финансовые затраты и проблемы в монтажных работах. Преимуществ, при эксплуатации и экономии вы не получите.
    • При подключении к шинам РЩ не устанавливайте медные наконечники на алюминиевые провода и наоборот. Неоднородные металлы имеют разные сопротивления, это приводит к большим потерям тока и нагреву проводов в местах подключения.
    • Старайтесь, чтобы шины в РЩ и провода были одного металла, медные или алюминиевые. Если они разные, то используйте комбинированные переходные наконечники для соединения алюминия с медью.
    • После подключения кабеля к шинам или автоматическим выключателям, на пару часов подключите максимально возможную нагрузку. После чего обесточьте РЩ и протяните все болтовые соединения на контактах. Особенно это важно на промышленных объектах, где большие токовые нагрузки в сети длительное время, контакты осматриваются и протягиваются 1раз в неделю. При недостаточном зажиме контакты будут выгорать.
    • Не рекомендуется делать петлю концом оголенного провода вокруг зажимного болта с шайбой для контакта с шиной. Такое соединение имеет меньшую площадь прикосновения, чем наконечник, потери тока будут больше.

    Часто задаваемые

    вопросы

    Вопрос №1. Можно алюминиевые провода от АВВГ подключать к аккумулятору?

    Нет, особенно к кислотному, будут большие потери по току из за разности сопротивлений на переходах. Контакты свинцовые, клеммы могут быть медные, а провода алюминиевые.

    Вопрос №2. В автомобиле усилитель с питанием 220В можно подключить через инвертор 12/220В?

    Практически можно, но лучше использовать аппаратуру на 12В в целях экономии энергии и безопасности.

    Вопрос №3. Каким проводом лучше подключать сварочные аппараты?

    Можно многожильным ВВГ, но лучше с резиновой изоляцией КГ, сечение рассчитывается исходя из мощности аппарата.

    Вопрос №4. От ЛЭП к РЩ дома, какой кабель лучше использовать?

    Лучше всего марки СИП сечением 10 – 16 мм2, этого вполне достаточно, меньше расходов на прокладку, на расстоянии до 20м дополнительной тросировки не требуется.

    Вопрос №5. Кабель проходит по бетонному забору, постоянно подключаются, воруют электроэнергию, портят изоляцию, как этого избежать?

    Можно конечно кабель закапать, или пустить по воздушной линии, если это дорого или невозможно, самый лучший вариант установить кабель марки АВК. Его конструкция исключает возможность несанкционированного подключения, на неконтролируемых участках.

    Оцените качество статьи:

    Цветовая маркировка кабеля по ГОСТ

    Изготовление изоляции различных цветов в многожильных проводах и кабелях призвано облегчить проведение электромонтажных работ. Цветовая маркировка служит однозначной идентификации жилы, что позволяет значительно ускорить и упростить процесс подключения кабеля/провода к контактам, повысить производительность труда при монтаже и обеспечить электробезопасность при использовании продукции различных предприятий-изготовителей.

    Для установочных проводов и кабелей единые правила цветовой маркировки изложены в ГОСТ 31947-2012 «Провода и кабели для электрических установок на напряжение до 450/750 В включительно. Общие технические условия». В системе межгосударственной стандартизации данный стандарт был введен взамен ГОСТ 6323-79 для применения в странах-участницах СНГ и Таможенного союза. ГОСТ 31947-2012 в качестве нового требования ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации.

    Согласно ГОСТ 31947-2012, изолированные жилы многожильных проводов и кабелей всегда должны иметь отличительную расцветку, причем эта расцветка должна быть сплошной. Каждая изолированная жила обязана быть одного и того же цвета по всей длине, кроме жилы, обозначенной комбинацией зеленого и желтого цветов. При этом желтый и зеленый цвета не могут быть использованы по отдельности – исключительно в комбинации «зеленый-желтый», которая используется только для обозначения жилы заземления.

    ГОСТ 31947-2012 не рекомендует использовать красный и белый цвета.

    Предпочтительная схема расцветки выглядит так:

    • Для трехжильных проводов и кабелей: зеленый-желтый, синий, коричневый или коричневый, черный, серый;
    • Для четырехжильных кабелей: зеленый-желтый, коричневый, черный, серый или синий, коричневый, черный, серый;
    • Для пятижильных кабелей: зеленый-желтый, синий, коричневый, черный, серый или синий, коричневый, черный, серый, черный.

    Синий цвет применяется для обозначения нулевой жилы.

    Что касается распределения на жиле с зелено-желтой расцветкой, то должно выполняться следующее условие: на любом участке жилы длиной 15 миллиметров один из указанных цветов должен покрывать не менее 30%, но не более 70% поверхности изолированной жилы, а другой цвет должен покрывать оставшуюся часть.

    Все цвета должны быть легко различимы и прочны. При этом условии допустима маркировка жил окрашиванием верхнего слоя изоляции.

    Что касается оболочки, которая может быть наложена поверх изолированных жил проводов и кабелей для придания проводу плоской, а кабелю практически круглой формы, то, согласно ГОСТ 31947-2012, ее цвет не нормируется.

    Для силовых кабелей единые правила цветовой маркировки изложены в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия». Именно этот ГОСТ ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации, чего не было в ГОСТ 16442-80 (в системе межгосударственной стандартизации ГОСТ 31996-2012 заменил собой ГОСТ 16442-80).

    Согласно ГОСТ 31996-2012, изолированные жилы кабелей обязаны иметь отличительную расцветку, которая должна быть или сплошной, или в виде продольной полосы шириной не менее 1 миллиметра.

    Цвет изоляции жил многожильных кабелей должен соответствовать следующей таблице:

    Число жил в кабеле, шт.

    Цвет изоляции жилы



    Порядковый номер жилы



    1

    2

    3

    4

    5

    2

    Серый*

    Синий

    3

    Серый*

    Коричневый

    Черный



    Серый*

    Синий

    Зеленый-
    желтый

    4

    Серый*

    Коричневый

    Черный

    Синий



    Серый*

    Коричневый

    Черный

    Зеленый-
    желтый**

    5

    Серый*

    Коричневый

    Черный

    Синий

    Зеленый-
    желтый


    * Или натуральный.

    ** По согласованию с заказчиком.

    По согласованию с заказчиком допустимо другое сочетание цветов изоляции основных жил.

    Изоляция одножильных кабелей может быть любого цвета из числа приведенных в таблице – также по согласованию с заказчиком.

    Изоляция жилы заземления (PE) должна быть двухцветной, а именно зелено-желтой, при этом один из цветов должен покрывать не менее 30% и не более 70% поверхности изоляции, а другой – остальную часть. Изоляция нулевой жилы (N) должна быть синего цвета. При этом в условном обозначении кабеля обязательно должны быть указаны: буква N – при наличии в кабеле нулевой жилы, буквы PE – при наличии жилы заземления, буквы N, PE – при наличии в конструкции кабеля и той и другой жилы. Например: ВВГ нг(А)- LS 3х1,5ок (N, PE)-0,66 или ППГнг(А)-HF 4х95мс (N)-1.

    По согласованию с заказчиком допускается маркировка основных изолированных жил цифрами. Однако даже в этом случае изоляция жилы заземления должна быть зелено-желтой, изоляция нулевой жилы – синей, и на них не может быть нанесена цифровая маркировка.

    Соединительные на пятижильный кабель 5ПСТ, ТОО RayElectro-KZ

    Соединительные муфты для 5-жильных кабелей
    с пластмассовой изоляцией на напряжение до 1 кВ

    5ПСТ-1



    • Кабельная муфта 5 ПСТ-1 предназначена для соединения пятижильных кабелей с пластмассовой изоляцией с броней или без брони.
    • Используется на напряжение до 1 кВ.
    • Допустимое сечение кабеля 10 – 240 мм2.
    • Герметичность муфты после монтажа достигается благодаря наличию термоплавкого клея на внутренней поверхности защитного кожуха и соединительных манжет.
    • Для кабелей с броней используется непаяная система заземления.
    • Для кремежа провода заземления к бронелентам используются роликовые пружины постоянного давления, входящие в комплект муфты.
    • Комплект муфты позволяет использовать соединители под опрессовку и болтовые соединители.
    • Типы монтируемых кабелей: АВВГ, NYM, АПвВГ, АВБбШв, АВБВ, АВВБ, АВВБГ, АПвБбШв, АПвБбШп



    Тип муфтысоединительная
    Рабочее напряжение: до 1 кВ
    Число жил кабеля: пятижильный
    Сечение жил кабеля: 10-25, 25-50, 70-120, 150-240
    Изоляция кабеля: пластмассовая
    Типы монтируемых кабелей:
    (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп

    Маркировка муфт:
    без брони                             с броней
    5ПСТ-1-10/25 (Б)                  5ПСТ(б)-10-10/25 (Б)
    5ПСТ-1-25/50 (Б)                  5ПСТ(б)-10-25/50 (Б)

    5ПСТ-1-70/120 (Б)                5ПСТ(б)-10-70/120 (Б)
    5ПСТ-1-150/240 (Б)              5ПСТ(б)-10-150/240 (Б)

    Комплектация:
    в комплект входят болтовые соединители
    содержит провод медный луженый для восстановления экрана или брони
    роликовая пружина постоянного давления для крепежа провода заземления
    Дополнительные характеристики:
      термоплавкий клей обеспечивает полную герметичность муфты после монтажа
      комплект муфты позволяет использовать также соединители под опрессовку

    Производитель:
    Электротехнический завод «КВТ»
    Россия, г.Калуга

    Гирлянда Белт-лайт пятижильный с переключателем режимов, черный провод, 20 м. доставка шаров новоуральск, доставка подарков Новоуральск, дшоу.рф, Дискавери шоу, шарики новоуральск доставка, шары, новоуральск, доставка, доставка салюты, доставка фейерверки, доставка салютов новоуральск. шарики, подарки, дшоу новоуральск, доставка новоуральск, доставка шаров новоуральск, новоуральск шары, гелиевые шарики, цифры, гирлянды

    5699 ₽

    Ретро гирлянда Белт-лайт представляет собой гирлянду с многожильным проводом, на котором с равным промежутком расположены патроны для ламп.
    Высокий уровень влагозащиты гирлянды позволяет активно использовать пятижильный Белт-лайт на улице: он подходит для оформления выездных регистраций, всесезонного декорирования фасадов зданий, вывесок, арок, фонарных столбов и деревьев. Во время новогодних праздников Белт-лайт используют для декора высотных уличных елей.
    Вы можете создать цветную или однотонную гирлянду с теплым или холодным светом, самостоятельно подобрав необходимый оттенок ламп. Ретро-гирлянда совместима с лампами мощностью до 15 Вт, выберите подходящую мощность и придайте гирлянде нужный уровень яркости.
    Белт-лайт пятижильный оснащен переключателем режимов, благодаря которому можно создавать различные световые эффекты, в том числе эффект «бегущего огня». Переключатель режимов не является влагозащищенным.
    Гирлянда работает от сети.
    Лампочки в комплект не входят.



    Характеристики:
    Длина: 20 м
    Расстояние от вилки до первого патрона – 5 м
    Напряжение: 220 В, ~50 Гц, 16А
    Максимальная мощность: 1,5кВт
    Сечение провода: 0,22 мм
    Количество патронов: 100
    Предназначено для ламп E27 до 15Вт
    Материал изоляции провода: ПВХ
    Цвет провода: черный
    Количество режимов: 10
    Количество скоростей работы: 10
    Степень защиты: IP 44, для использования на улице и в помещении.

    муфты соединительные НА ПЯТИЖИЛЬНЫЙ КАБЕЛЬ 5ПСТп-1-(25-50), 5ПСТп-1-(70/120), 5ПСТп-1(150/240)

     Кабельные соединительные муфты для 4-х и 5-ти жильных кабелей с пластмассовой изоляцией с броней или без брони на напряжение до 1 кВ.



    Типы:

    • муфты 4 ПСТ-1
      для 4-х жильных кабелей
    • муфты 5 ПСТ-1
      для 3-х жильных кабелей

    Соеденительные кабельные муфты тип:, типа 4 ПСТ-1 и 5 ПСТ-1 предназначены для соединения 4-х и 5-ти жильных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ.

    Монтаж кабельных соединительных муфт может быть осуществлен для следующих основных типов кабеля: ВВГ, АВВГ, NYM, NYY.

    Для кабеля со слоем бронелент типа ВБбШв, АВБбШв и их аналогов муфты дополнительно комплектуются системой непаянного заземления.

    Кабельные муфты могут комплектоваться соединительными гильзами под опрессовку или болтовыми соединителями по согласованию с заказчиком.


    При использовании кабелей с броней, кабельные муфты могут комплектоваться системой «паяного» или «непаянного» заземления.

    Описание конструкции соединительной муфты

    Жилы кабеля соединяются по выбранной технологии: гильзами под опресовку либо соединителями со срывающимися болтовыми головками.

    После монтажа соединительных гильз узлы «жила-соединитель» герметизируются изолирующими манжетами.

    Оболочка кабеля восстанавливается путем установки внешнего защитного кожуха, который также служит для полной герметизации муфты.



    Наименование муфты

    Рабочее
    напряжение, кВ

    Число жил
    кабеля

    Сечение жил
    кабеля, мм²

    Тип
    изоляции кабеля

    4 ПСТ-1 25/50

    1

    4

    25, 35, 50

    пластмассовая

    4 ПСТ-1 70/120

    1

    4

    70, 95, 120

    4 ПСТ-1 150/240

    1

    4

    150, 185, 240

    5 ПСТ-1 25/50

    1

    5

    25, 35, 50

    5 ПСТ-1 70/120

    1

    5

    70, 95, 120

    5 ПСТ-1 150/240

    1

    5

    150, 185, 240



    Отличительные особенности и преимущества

    1.        Толстостенные соединительные изолирующие манжеты с внутренним подслоем термоплавкого клея обеспечивают полную герметизацию мест соединения жил кабеля и их надежную и качественную изоляцию.

    2.        Комплект кабельных муфт универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители.

    3.        Комплект кабельных муфты обеспечивает быстрый и надежный монтаж.

    4.        Высокое качество комплектующих и используемых композиционных материалов.

    5.        Полный перечень аксессуаров, необходимых для монтажа термоцсаживаемых кабельных муфты.



    Структура условного обозначения



    Базовая комплектация:

    1.       Толстостенные изолирующие манжеты (на место соединения жил)*

    2.       Защитный кожух*

    3.       Провод заземления**

    4.       Пружины постоянного давления**

    5.       Инструкция по монтажу

    6.       Комплектовочная ведомость

    7.       Упаковочная коробка
    *-термоусаживаемые компоненты
    **-заказывается отдельно для соединения бронированного кабеля.





     Наша компания предлагает широчайший ассортимент кабельных муфт.
    Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы.
    (499) 290-30-16, (495) 973-16-54,  740-42-64, 973-65-17
    E-mail для заказа продукции: [email protected]

    Утверждение

    ИСО провода изоляции ПВК провода электрического кабеля пяти ядер коммерчески

    Пять жил с заземляющим проводом с изоляцией из ПВХ и оболочкой из ПВХ Элетрический кабель


    Спецификация:

    Число жил и площадь поперечного сечения Толщина изоляции Номинальная толщина оболочки Av. Общий диаметр
    (мм)
    Максимальное сопротивление жилы при 20 ° C мин.Сопротивление изоляции при 70oC Приблизительный вес
    Нижний предел Верхний предел Медный провод Жила из луженой меди
    5×0,75 0,6 0,9 7,4 9,8 26 26,7 0,011 104
    5×1,0 0,6 0,9 8.3 10 19,5 20 0,01 122
    5×1,5 0,7 1,1 10 12 13,3 13,7 0,01 177
    5×2,5 0,8 1,2 11,5 14 7,98 8,21 0,009 269




    Упаковка и отгрузка

    Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку.Соблюдение сроков всегда является высшим приоритетом, поскольку любая задержка с доставкой кабеля может привести к общей задержке проекта и перерасходу средств.
    Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля заклеиваются самоклеящейся лентой БОПП и негигроскопичными заглушками для защиты концов кабеля от влаги. Требуемая маркировка должна быть нанесена с помощью водонепроницаемого материала на внешней стороне барабана в соответствии с требованиями заказчика.

    Обязательства по послепродажному обслуживанию

    Shanghai Shenghua Cable (Group) придерживается принципа Шэнхуа «Стремиться к лучшему предприятию, производить лучший продукт, предоставлять лучший сервис, создавать лучший бренд», настаивает на политике качества прежде всего, стремится добиваться высокого качества и нулевого брака товара.Таким образом, каждый клиент может в полной мере воспользоваться превосходным качеством и безупречным сервисом Shenghua Cable. Между тем, мы соблюдаем дух Шэнхуа «Делай лучшее, взаимно выигрывай», желаем установить долгосрочные и стабильные отношения с каждым клиентом. Настоящим мы гарантируем, что:
    1. Клиент — Бог. Мы бережно относимся к каждому клиенту, каждому сотрудничеству наизусть.
    2. Бесплатное предпродажное обслуживание. Мы предоставим лучшее предложение каждому клиенту.
    3. Хорошее сервисное обслуживание. Мы предоставим бесплатную техническую консультацию по эксплуатации продукта, техническому обслуживанию и вводу в эксплуатацию
    при установлении отношений сотрудничества с клиентами.
    4. Внимательное послепродажное обслуживание. На наш продукт распространяется гарантия PICC (Народная страховая компания Китая). Мы предоставим
    бесплатное обслуживание и отладку в течение 12 месяцев после установки (за исключением случаев неправильного использования).
    5. Мы гарантируем решение ваших проблем в течение 24 часов в Шанхае, 72 часа для других районов.
    6. Телефон круглосуточной горячей линии. Мы назначим специалиста, который своевременно ответит на ваш вопрос.
    Мы всегда твердо верим в то, что «Качество — это линия жизни, сервис — пропускная способность», что сделает нас еще ближе и теснее!
    Shanghai Shenghua Cable (Group) Co., Ltd.

    FAQ
    Q: Сколько времени нужно, чтобы получить ответное предложение?
    A: Большинство предложений возвращаются в течение 24 часов, однако, если речь идет о специальной конструкции, это может занять больше дней.
    Q: Какие гарантии есть на вашу продукцию?
    A: SHAN cable гарантирует, что вся наша продукция, провода, кабели и многое другое не имеют дефектов. Мы заберем обратно любой товар, качество которого не соответствует согласованному обеими сторонами требованиям. Конкретные условия заключаются в следующем:
    1. Мы гарантируем, что мы будем соблюдать требования гарантийного срока, указанные в контракте, что Товары поставлены в соответствии с заказом на закупку для закупки самонесущего кабеля и провода распределительной сети
    2.Мы будем производиться в соответствии с этой спецификацией, и что Товары будут новыми, неиспользованными, самых последних или текущих моделей. После того, как мы выбраны, мы поставим Товар строго в соответствии с требованиями Контракта.
    3. Гарантия остается в силе в течение двенадцати (12) месяцев после того, как Товары или любая их часть, в зависимости от обстоятельств, были доставлены и приняты в конечный пункт назначения, указанный в SCC, или в течение восемнадцати (18) месяцев после дата отгрузки из порта или места погрузки в стране отправления, в зависимости от того, какой период завершится раньше.
    4. В течение гарантийного срока покупатель может заявить непосредственно производителю в письменной форме или через агента, если есть какие-либо проблемы с качеством Товара. Производитель произведет ремонт или замену в разумные сроки и возьмет на себя все связанные с этим расходы.
    Q: Вы продаете другие товары, кроме проводов и кабелей?
    A: Провода и кабель — наша сильная сторона, однако мы также продаем разъемы, кабельные сборки и кабельные инструменты, и это лишь некоторые из них. Наша продукция обслуживает многочисленные рынки по всему миру.

    5-жильный гибкий кабель, 300/450/750 В, 40 рупий / метр Atula Cable Industries

    5-жильный гибкий кабель, 300/450/750 В, 40 рупий / метр Atula Cable Industries | ID: 16330222162

    Спецификация продукта

    Мощность / напряжение 300/450/750 В
    Изоляционный материал ПВХ
    Количество сердечников 5

    Описание продукта

    Опираясь на неизмеримые объемы промышленного опыта, мы предлагаем широкий выбор гибких 5-жильных кабелей .

    Заинтересовал этот товар? Получите актуальную цену у продавца

    Связаться с продавцом

    Изображение продукта


    О компании

    Год основания 2010

    Юридический статус фирмы Партнерство Фирма

    Характер бизнеса Производитель

    Количество сотрудников До 10 человек

    Годовой оборот1-2 крор

    Участник IndiaMART с августа 2012 г.

    GST24ABFFA3453R1Z5

    Основанная в 2010, we «Atula Cable Industries» — известная и известная фирма Partnership , которая занимается производством , розничной продажей и оптовой продажей широкого ассортимента алюминиевых проводников , кабелей для камер видеонаблюдения, Медные кабели, электрические кабели, и т. Д. . Расположенный в Сурат (Гуджарат, Индия), , нас поддерживает хорошо функциональная инфраструктурная единица, которая помогает нам в производстве широкого спектра продуктов в соответствии с установленными отраслевыми нормами. Предлагаемую продукцию мы продаем под торговой маркой « Safeguard Kabel ». Под руководством «Mr. Vishal Patel »(Партнер), , мы заняли замечательную и прочную позицию на рынке. Вернуться к началу 1

    Есть потребность?
    Получите лучшую цену

    1

    Есть потребность?
    Получите лучшую цену

    Руководство по осветительным и силовым кабелям

    Чтобы мы могли использовать наши светильники и приборы, нам необходимо подключить их к основному источнику питания.В этом посте мы обсудим различные типы кабелей и их типичное применение.

    Стационарная проводка, проходящая через стены / потолок между прибором и источником питания, называется «кабелем», тогда как провод, используемый для подключения переносных приборов, таких как лампы и т. Д., К настенной розетке, называется «гибким» или «Гибкий кабель».

    Кабели плоские, с загнутыми сторонами и имеют внутри 2-4 жилы. Шлейф (гибкий кабель) круглый с 2-3 жилками внутри.

    Вид кабеля в разрезе Вид гибкого поперечного сечения

    Отдельные медные провода внутри кабеля / гибкого кабеля называются жилами.Каждая из жил (кроме заземляющей жилы в кабелях) покрыта цветной изоляцией из ПВХ, которая обеспечивает защиту и позволяет легко идентифицировать. (Желто-зеленый изолирующий рукав натягивается на оголенную жилу заземления во время прокладки кабеля) Затем все жилы окружаются последним слоем ПВХ-изоляции, называемым оболочкой, которая обычно бывает серого или белого цвета.

    Цвет жил был изменен в марте 2006 года, чтобы привести его в соответствие с требованиями Европейского Союза.Старые цвета были

    Красный — Живой
    Черный — Нейтральный

    Они были заменены на следующие цвета

    Коричневый — Живой
    Синий — Нейтральный

    Важно помнить, что вы часто будете видеть смесь нового и старого стиля цветовой кодировки в зданиях, построенных до 2006 года.

    Кабели бывают разных размеров, размер относится к площади поперечного сечения жил и зависит от величины тока, протекающего через них.Кабель с жилами 2,5 мм 2 обычно используется для силовых цепей, а кабель с жилами 1 мм 2 обычно используется для цепей освещения.

    Однофазные силовые кабели

    Двухжильный и заземляющий кабель: Этот кабель соединяет потребительский блок (блок предохранителей) с розетками электросети и передает электричество к приборам, подключенным к электрической цепи. Кабель состоит из трех жил, жилы под напряжением, жилы нейтрали и жилы заземления. Жилы под напряжением и нейтраль изолированы и проводят ток к розетке и от нее.Проводник заземления или непрерывного заземления (ECC) не изолирован, за исключением внешней оболочки, и обеспечивает путь для прохождения тока на землю в случае возникновения короткого замыкания.

    Двухжильный и заземляющий кабель — новые цвета Двухжильный и заземляющий кабель — старые цвета

    Трехжильный гибкий кабель: Этот тип кабеля используется для подключения таких приборов, как лампы или удлинительные кабели, к розеткам электросети. Гибкий кабель (гибкий шнур / кабель) имеет три жилы: под напряжением, заземление и нейтраль. Каждая из жил изолирована слоем ПВХ с цветовой кодировкой, затем все три жилы окружены дополнительным внешним слоем ПВХ, известным как оболочка.

    Трехъядерный гибкий

    Двухжильный гибкий кабель: Этот тип кабеля используется для подключения небольших приборов с двойной изоляцией и не требует заземления. Кабель имеет только две жилы: фазу и нейтраль. Поскольку это гибкий кабель, он будет иметь круглую форму с внешней оболочкой и двумя жилами с ПВХ-изоляцией с цветовой кодировкой.

    Двухъядерный гибкий

    Трехфазные кабели питания

    Трехфазный и нейтральный: обычно вы не найдете трехфазные кабели в жилых домах, если они не очень большие, но вы обычно найдете их в промышленных и высотных зданиях, поскольку они могут обеспечить гораздо большую мощность, чем однофазный кабель. .Трехфазные кабели обычно круглые и содержат 4 жилы, 3 из которых находятся под напряжением, а 1 — нейтраль. Каждая из жил покрыта изоляцией из ПВХ с цветовой кодировкой, а затем сгруппирована вместе и покрыта слоем, известным как оболочка (внутренняя оболочка), которая затем окружена слоем скрученной оцинкованной стальной проволоки, которая имеет двойное назначение — обеспечение броневой защиты. а также действует как защитный проводник цепи (CPC). Затем армированный слой покрывается дополнительным слоем ПВХ-изоляции, защищающей броню от ржавчины.

    Трехфазный и нейтральный кабель — новая цветовая кодировка Трехфазный и нейтральный кабель — старая цветовая кодировка

    Цвет трех фазных жил был изменен в соответствии с требованиями Европейского Союза. Старые цвета были

    Черный — Нейтральный
    Синий —
    Live (L3)
    Желтый —
    Live (L2)
    Красный
    — Live (L1)

    Они были заменены на следующие цвета

    Синий — Нейтральный
    Серый —
    Live (L3)
    Черный —
    Live (L2)
    Коричневый —
    Live (L1)

    Важно помнить, что вы часто будете видеть смесь нового и старого стиля цветовой кодировки в коммерческих и промышленных зданиях, хотя должна быть предупреждающая наклейка, а также маркировка фаз.

    Кабели осветительные

    Трехжильный и заземляющий кабель: Этот тип кабеля используется для подключения двухсторонних переключателей света. Кабель состоит из 4 жил, одна из которых является нейтралью, а три других потенциально находятся под напряжением, в зависимости от того, как спроектирована схема освещения и в каком положении находятся переключатели. Каждая из жил (кроме земли) покрыта слоем ПВХ-изоляция с цветовой кодировкой, позволяющая идентифицировать эти жилы, затем покрывается внешним слоем ПВХ, известным как оболочка.

    Трехжильный и заземляющий кабель новых цветов Три основных и земляных старых цвета

    Двухжильный гибкий кабель: Этот тип кабеля используется для подключения осветительной арматуры с пластиковыми патронами, не требующими заземления. Кабель имеет только две жилы: фазу и нейтраль. Поскольку это гибкий кабель, он будет иметь круглую форму с внешней оболочкой и двумя жилами с ПВХ-изоляцией с цветовой кодировкой.

    Китай 5-жильный кабель Производители и завод — размеры, цена

    5-жильный кабель / 5-жильный электрический кабель / 5-жильный силовой кабель

    Описание продукта

    5-жильный кабель / 5-жильный электрический кабель / 5-жильный силовой кабель кабель

    Силовой кабель с ПВХ изоляцией

    Этот продукт подходит для номинального напряжения переменного тока 1.8 / 3кв и под ЛЭП.

    Типичные механические и физические свойства кабеля, электрические свойства соответствуют GB / T12706-2008 и IEC60502-2004

    Рабочие характеристики кабеля управления

    1) Температура прокладки: ≥0 ℃

    2) Допустимая длительная рабочая температура проводов не должна превышать 70 ℃.


    3) Во время короткого замыкания (продолжительностью менее 5 секунд) максимальная температура жилы кабеля не должна быть выше 160 ° C

    4) Радиус изгиба


    одножильный кабель: 20D

    multi-core calbe: 15D (D = диаметр)

    5) Испытание на выдерживаемое напряжение переменного тока

    номинальное напряжение (кв)

    0.6/1

    1,8 / 3

    номинальное напряжение (кв)

    3,5

    6,5

    длительность (мин)

    904

    0 5

    Тип, название, возможность укладки

    / подземная и сильная коррозия, не выдерживает механических нагрузок

    номер модели

    номер модели

    случай укладки

    17 медный сердечник сердечник

    vv

    vlv

    внутри помещения / туннель, трубопровод, кабельный канал, легковоспламеняющиеся и сильные коррозии

    vy

    vly

    vly

    vv22

    vlv22

    внутри помещений / кабельный канал / трубопровод / под землей и сильная коррозия, не выдерживает тяговых усилий

    vv23

    vlv23

    внутри / кабельный канал / трубопровод и сильная коррозия, не выдерживает тяговых усилий

    vv32

    vlv32

    под землей, вал, вода и сильная коррозия, не выдерживают сильных тяговых усилий

    vv33

    vlv33

    под землей, шахта, вода и сильная коррозия, не выдерживают сильных тяговых усилий

    vv42

    vlv42

    под землей, шахта и сильная коррозия, могут выдерживать сильные тяговые усилия

    vv43

    vlv43

    под землей, шахта т и сильная коррозия, могут выдерживать сильные тяговые усилия

    Диапазон производства

    сердечник / поперечное сечение / напряжение

    0.6/1

    1,8 / 3

    одноядерный

    1.5-100

    10-10000

    двухжильный

    1.5-240

    10-240

    трехжильный

    1,5-300

    10-300

    3 + 1

    2,5-300

    10-300

    4

    2.5-300

    10-300

    5

    2,5-300

    10-300

    3 + 2

    2,517-300 9200006

    10-300

    4 + 1

    2.5-300

    10-300

    Информация о компании

    Shandong New Luxing Cable Co., Ltd.

    1. Наша фабрика специализируется на производстве видов кабеля (электрический провод, силовой кабель, кабель управления, неизолированный провод, Cu / XLPE / SWA / ПВХ, медный кабель, алюминиевый электрический кабель, бронированный кабель, воздушный кабель; 0,3 мм / 0,5 мм / 0,75 мм / 1 мм / 1,5 мм / 2,5 мм / 3,5 мм / 4 мм / 6 мм / 10 мм / 16 мм / 25 мм / 35 мм / 50 мм / 70 мм / 95 мм / 120 мм / 150 мм / 185 мм / 240 мм / 300 мм / 400 мм / 500 мм / 630 мм / 800 мм; 12 В, 220 В, 300/300 В, 300/500 В, 450/750 В, 0,6 / 1 кВ, 1,8 / 3 кВ, 3,6 / 6 кВ, 6/6 (10) кВ, 8,7 / 10 (15) кВ, 11 кВ, 12/20 кВ, 18/20 (30) кВ,

    21/35 кВ, 26/35 кВ, 33 кВ, 110 кВ, 132 кВ; 1/2/3/3 + 1/3 + 2/4/4 + 1 / 5/6/7/8/10/16 core) с 1999 года.

    2. Наша фабрика имеет три производственные базы в городах Тенгжоу, Дэчжоу и Уси, а количество сотрудников превышает 700 человек.

    3. Наши кабели соответствуют стандартам хорошего качества и прошли стандартную аутентификацию ISO9001 / 14000, CE, CCC, IEC, BS, EN, AWG, UL.

    4. Наша компания имела постоянные партнерские отношения с SGCC & STATE GRID CORPORATION OF CHINA (крупнейшее энергетическое предприятие Китая) и многими другими крупными государственными предприятиями нашей страны.

    5. Поставить электрические провода и силовые кабели стандарта IEC / BS / EN / VDE в Африку (Уганда, Южная Африка, Кения, Зимбабве)…), Южная Америка (Бразилия …), Южная Азия (Пакистан …), Юго-Восточная Азия (Мьянма, Таиланд, Индонезия, Филиппины, Малайзия, Камбоджа …), Восточная Азия (Корея …), Рынок Европы (Чешская республика …).

    6. Также может соответствовать многим стандартам страны, таким как кабель NYM, морской кабель DPYC / MPYC / TPYC, строительный провод THHN / THWN / TW, кабель AWG / UL …

    5-жильный кабель / 5 электрический кабель с сердечником / 5-жильный силовой кабель

    Мы можем обеспечить конкурентоспособные цены и спотовые поставки.

    Наши услуги

    Хорошая команда: мы предлагаем вам по конкурентоспособной цене лучшее качество Электрический провод и силовой кабель с лучшим обслуживанием.

    Сертификаты

    Сертификаты: ISO9001 / 14000, RoHS, CE, CCC, IEC, BS, EN, VDE Стандарт электрических проводов и силовых кабелей

    Фото клиента:

    Добро пожаловать на наш завод по производству электрических проводов и силовых кабелей

    Упаковка и доставка

    Мы предлагаем услуги «от двери до двери».

    5-жильный кабель / 5-жильный электрический кабель / 5-жильный силовой кабель

    Контакт:

    Hot Tags: 5-жильный кабель, Китай, производители, завод, размеры, цена, на продажу

    Пятижильный силовой кабель с ПВХ изоляцией — huiyou (китайский производитель) — электрические провода и кабели — оптоволокно, кабели и провода

    Пятижильный силовой кабель с ПВХ изоляцией

    Описание продукта

    Пятижильный силовой кабель с ПВХ изоляцией

    Стандарт продукции

    Стандарт

    Enterprise используется вместе с GB12706-2008.

    Использование

    Силовой кабель в ПВХ оболочке подходит для использования в цепи с номинальным переменным напряжением (U0 / U) 0,6 / 1,0 кВ для передачи и распределения электроэнергии.

    ОПИСАНИЕ ПРОДУКТА

    Недвижимость для приложения

    а. Допустимая макс. температура непрерывной работы для различных типов жил кабеля при 70 ℃, макс. температура короткого замыкания (5 с), жила кабеля не должна превышать 160 ℃.

    г. Температура окружающей среды при прокладке кабеля должна быть не ниже 0 ℃, а радиус изгиба кабеля должен быть не менее 10-кратного общего диаметра кабеля.

    Наш пятижильный силовой кабель с ПВХ изоляцией подходит для использования в цепи переменного напряжения (U0 / U) 0,6 / 1,0 кВ для передачи и распределения электроэнергии. и наш 5-жильный силовой кабель с ПВХ оболочкой , также сейчас очень популярны. Звоните нам в любое время.

    Тип и название

    Тип кабеля см. В таблице 1

    Продукты

    Тип

    Медный сердечник

    Алюминиевый сердечник

    Силовой кабель с ПВХ изоляцией и оболочкой из ПВХ

    VV

    В

    Силовой кабель с изоляцией из ПВХ, армированный стальной лентой и оболочкой из ПВХ

    VV22

    В 22

    Технические характеристики

    Технические характеристики кабеля см. В таблице 2

    Модель

    Количество ядер

    Номинальная площадь поперечного сечения мм2

    VV

    3 + 2

    4 ~ 240

    В

    4 ~ 240

    VV22

    4 ~ 240

    В 22

    4 ~ 240

    VV

    4 + 1

    4 ~ 240

    В

    4 ~ 240

    VV22

    4 ~ 240

    В 22

    4 ~ 240

    VV

    5

    4 ~ 240

    В

    4 ~ 240

    VV22

    4 ~ 240

    В 22

    4 ~ 240

    Примечание:

    а.Мы также можем производить изделия типа VV32, V 32, VV33, V 33.

    г. Мы можем изготовить специальные спецификации для 5-жильного силового кабеля в соответствии с требованиями клиентов.


    Изображение продукта

    Изображение 1

    Отправить запрос этому участнику

    Связанные товары этой компании

    Этот участник принимает на себя полную ответственность за содержание этого объявления. DIYTrade не несет никакой ответственности за такой контент.
    Чтобы сообщить о мошенническом или незаконном содержании, щелкните здесь.

    WF100 5-жильный и заземляющий кабель

    Наш кабель WF100 широко известен как коаксиальный кабель высочайшего качества на рынке, и он также доступен в виде 5-жильного и заземляющего кабеля. Наш 5-жильный WF100 и кабель заземления подходят для распределения ТВ в магистральных и ответвленных системах IRS и содержат 5 жил нашего кабеля WF100 с цветной маркировкой для упрощения установки.

    5-жильный кабель WF100 (+ заземление)

    Приложение

    Коаксиальный кабель

    WF100 подходит для многих приложений, включая магистральные и ответвленные системы IRS, видео с низким энергопотреблением, видеосигнал и широкополосные сигналы.

    Описание

    5-жильный коаксиальный кабель WF100

    состоит из 5 жил WF100 с цветами жил: красного, желтого, белого, зеленого и черного и 4 мм жилы зеленого / желтого заземления 2 . Обшит комбинезон в черный LSF. Другие цвета и материалы доступны по запросу.

    Механические и электрические характеристики

    Введите свой адрес электронной почты ниже, чтобы получить техническое описание кабеля 5 Core WF100 на ваш почтовый ящик:

    Технические характеристики и разрешения

    Совместимость с 4K TV и сверхвысокой четкостью

    Стандартные номера деталей

    Наш 5-ядерный диапазон WF100 доступен на складе, но другие версии и опции доступны по запросу.Свяжитесь с нами, если потребуется номер детали.

    5-жильный кабель WF125 (+ заземление)

    Приложение

    Коаксиальный кабель

    WF125 подходит для многих приложений, включая магистральные и ответвленные системы IRS, видео с низким энергопотреблением, видеосигнал и широкополосные сигналы.

    Описание

    5-жильный коаксиальный кабель WF125

    состоит из 5 жил WF125 с цветами жил: красного, желтого, белого, зеленого и черного и 4 мм жилы зеленого / желтого заземления 2 . Обшит комбинезон в черный LSF.Другие цвета и материалы доступны по запросу.

    Механические и электрические характеристики

    Введите свой адрес электронной почты ниже, чтобы получить техническое описание 5-жильного кабеля WF125 в свой почтовый ящик:

    Технические характеристики и разрешения

    Совместимость с 4K TV и сверхвысокой четкостью

    Стандартные номера деталей

    Наш 5-ядерный диапазон WF125 доступен на складе, но другие версии и опции доступны по запросу. Свяжитесь с нами, если потребуется номер детали.

    Получить предложение на кабель WF / дополнительную информацию

    Кабели

    Webro WF доступны на складе для сбора или доставки. Все заказы, размещенные до 17:00, могут быть доставлены на следующий день при условии подтверждения во время заказа. Пожалуйста, свяжитесь с нами для получения дополнительной информации.

    Каково основное применение 5 основных кабелей SWA?

    Если вам необходимо приобрести кабель, армированный стальной проволокой, для работы, которую вы будете выполнять, вам, возможно, придется приобрести что-нибудь размером с 5-жильный кабель SWA, который будет сочетаться как со сталью, так и с алюминием.Они предназначены для работы с электричеством, а также предназначены для захоронения, чтобы завершить вашу подземную систему. Для новых жилищных проектов, которые строятся, это очень распространено. Вы можете найти производителей 5-жильных кабелей SWA, которые продают их по всему миру. Если вам нужно что-то местное или вы не против подождать несколько недель, чтобы сэкономить как можно больше денег, вы также можете заказать их у крупнейших поставщиков. Huadong Cable Group — один из крупнейших производителей 5-жильных кабелей swa.Если вы хотите покупать качественную продукцию, вы можете выбрать нас. Мы уверены, что недорогой 5-жильный кабель Swa от Huadong удовлетворит вас.

    Как используются 5-жильные кабели SWA?

    Они почти всегда используются для жилых и коммерческих зданий, где устанавливается подземная электропроводка. Это поможет вам включить любую конструкцию без видимых кабелей. Это модификация или усовершенствование стандартных кабелей американского калибра, которые использовались десятилетиями.Если вы хотите узнать подробности о цене на 5 ядер swa, просто нажмите здесь, чтобы узнать больше. Если он имеет пятижильный интерьер, это означает, что он может передавать значительное количество электричества. Они часто используются с большими комплексами, которые требуют значительного количества электроэнергии, чтобы каждый мог подключить электричество к каждой розетке в здании.

    Лучший способ получить исключительные скидки на этот продукт

    Лучший способ получить исключительные предложения на этот продукт — это начать поиск китайских поставщиков бронированных кабелей, которые предлагают их по более низкой цене.Вы можете посетить эту страницу напрямую, чтобы получить информацию об известных производителях. Вы также можете найти более крупные зарубежные компании, которые постоянно снабжают компании по всему миру этим конкретным продуктом. Большинство компаний, которые продают это, смогут отправить товар в тот же день, когда вы разместите заказ. Они будут производить значительное количество армированного кабеля. Если вы хотите узнать стоимость 3-жильного армированного кабеля 185 мм из сшитого полиэтилена, пожалуйста, оставьте свое сообщение.

    Что делать, если вы хотите приобрести на месте?

    Чтобы приобрести его на месте, вам нужно сделать только несколько вещей.Прежде всего, вам нужно начать смотреть на их веб-сайты. У них будут все различные кабели, которые вы можете приобрести, некоторые из них будут такими, и почти все они будут в наличии. Вы можете зайти, взять те, которые вам нужны, и сразу же приступить к работе. Мы также можем предоставить вам прайс-лист на кабель среднего напряжения 11кВ. Однако, если их нет в наличии, у вас всегда есть возможность сделать международный заказ. Проведя свое исследование, у вас не должно возникнуть никаких проблем с поиском этих предприятий, которые будут иметь все различные типы кабелей SWA, которые вам понадобятся для вашей работы.

    Эта модернизация кабелей с американским калибром проводов действительно сделала этот тип кабеля востребованным. 5 основных кабелей SWA можно найти в большинстве местных магазинов. Как упоминалось ранее, если вы не можете найти его в продаже, вы всегда можете посмотреть на международных веб-сайтах, где они постоянно продают этот кабель. Все, что вам нужно сделать, это сравнить цены, сколько времени займет доставка, и узнать, доступна ли она в настоящее время.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
